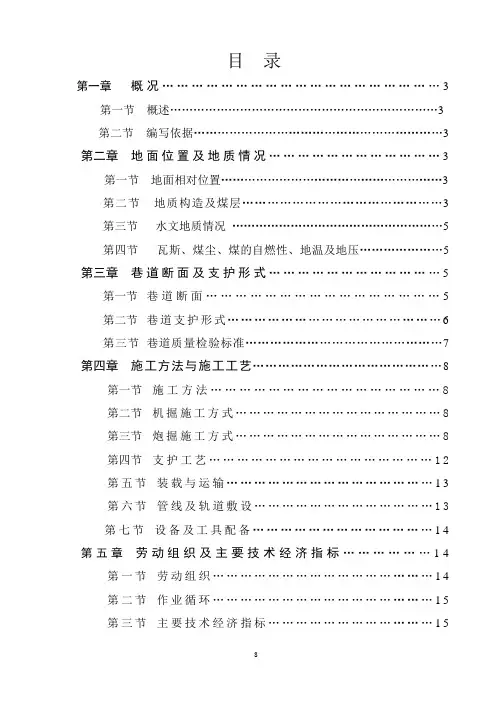

目录第一章概况 (3)第一节概述 (3)第二节编写依据 (3)第二章地面位置及地质情况 (3)第一节地面相对位置 (3)第二节地质构造及煤层 (3)第三节水文地质情况 (5)第四节瓦斯、煤尘、煤的自燃性、地温及地压 (5)第三章巷道断面及支护形式 (5)第一节巷道断面 (5)第二节巷道支护形式 (6)第三节巷道质量检验标准 (7)第四章施工方法与施工工艺 (8)第一节施工方法 (8)第二节机掘施工方式 (8)第三节炮掘施工方式 (8)第四节支护工艺 (12)第五节装载与运输 (13)第六节管线及轨道敷设 (13)第七节设备及工具配备 (14)第五章劳动组织及主要技术经济指标 (14)第一节劳动组织 (14)第二节作业循环 (15)第三节主要技术经济指标 (15)第六章生产系统 (16)第一节通风 (16)第二节压风 (17)第三节综合防尘 (18)第四节防灭火 (18)第五节安全监控 (18)第六节供电 (19)第七节供、排水系统 (20)第八节运输 (20)第九节照明通信和信号 (20)第七章灾害应急措施及避灾路线 (21)第一节灾害应急措施 (21)第二节避灾路线 (23)第八章安全技术措施 (24)第一节施工准备 (24)第二节一通三防 (24)第三节顶板 (26)第四节震动爆破 (27)第五节防治水 (27)第六节机电 (28)第七节运输 (32)第八节掘进机维护检修与管理制度 (34)第九节各工种安全注意事项 (36)第十节质量、安全、工期保证措施 (39)第十一节其它 (41)第一章概况第一节概述一、巷道名称、位置及相邻关系所施工巷道为50101工作面回风顺槽,开口点坐标为(X=4414338.723,Y=19667976.019,Z=1132.739),方位角为294°09′39″,工程量为1660米,开口处位于回风大巷,开口段坡度为+10°,掘进至5#煤层顶板,沿5#煤层顶板掘进,超过停采线后沿5#煤层底板掘进。

皮带顺槽回风联巷施工安全技术措施

皮带顺槽回风联巷施工安全技术措施

皮带顺槽回风联巷施工安全技术措施一、工程概况皮带顺槽回风联巷为直墙半圆拱型,18²上山,S掘=18.9m2,R=2500mm,墙高1500mm;支护形式:锚网喷,采用φ20³2000m等强树脂锚杆,Z2335型树脂药卷,2卷/根,φ6钢筋焊接网,网孔80³80mm,喷厚150mm。

工程量:18m 巷道断面特征表二、地质条件根据井检孔及井筒实际揭露的地层显示,巷道布置在二叠系下统山西组(P11)和下石盒子组(P12)。

顶板为砂质泥岩,底板为中粒砂岩。

三、施工方法采用钻爆法,全断面掘进,掘支单行作业。

打眼采用YT-28型风钻,毫秒电雷管正向装药,串联引爆,2号岩石炸药进行爆破,一次成巷,锚杆随掘随锚,最小空顶距800mm,最大空顶距不大于700mm加一炮循环进尺。

喷浆空顶距不大于两炮循环进尺。

采用P60B型耙斗机把碴倒2M3矿车,用电机车运输到井底车场,3.6m绞车提升排碴系统。

㈠掘进:为确保施工安全、防止误揭煤,采用台阶掘进,只掘拱部。

掘进过程中仍坚持长探短掘防误揭煤安全措施.(附炮眼布置图)㈡支护:按设计要求进行永久支护,一次成巷。

锚网喷,采用φ20³2000m等强树脂锚杆,Z2335型树脂药卷,2卷/根,φ6钢筋焊接网,网孔80³80mm,喷厚150mm。

㈢施工工序:交接班→安全检查→开工准备→拉中心腰线→打上部眼及上部锚杆→耙碴打下部锚杆及下部眼→装药放炮→出碴(除放炮、检查、喷浆时间外)。

㈣爆破说明书:⒈爆破条件⒉炮眼布置图⒊爆破参数表皮带顺槽回风联巷断面⒋爆破效果四、辅助系统㈠压风:在地面压风机房安设3台压风机,施工用的压风通过φ159mm压风管,从地面经井筒送至距工作面,然后经阀门,高压软管分风器和胶管将风引入各风动工具。

㈡供水:由中间腰泵房6〃高压软管和胶管引入各使用工具。

㈢供电:地面供电系统基本保持井筒施工期供电系统。

井下掘进及排水用电从地面直接供应。

胶回联巷施工作业规程

胶回联巷施工作业规程

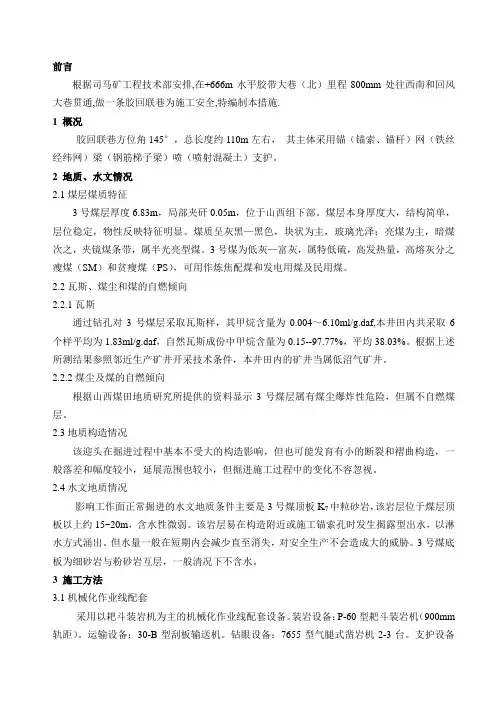

前言根据司马矿工程技术部安排,在+666m水平胶带大巷(北)里程800mm处往西南和回风大巷贯通,做一条胶回联巷为施工安全,特编制本措施.1 概况胶回联巷方位角145°,总长度约110m左右,其主体采用锚(锚索、锚杆)网(铁丝经纬网)梁(钢筋梯子梁)喷(喷射混凝土)支护。

2 地质、水文情况2.1煤层煤质特征3号煤层厚度6.83m,局部夹矸0.05m,位于山西组下部。

煤层本身厚度大,结构简单,层位稳定,物性反映特征明显。

煤质呈灰黑—黑色,块状为主,玻璃光泽;亮煤为主,暗煤次之,夹镜煤条带,属半光亮型煤。

3号煤为低灰—富灰,属特低硫,高发热量,高熔灰分之瘦煤(SM)和贫瘦煤(PS),可用作炼焦配煤和发电用煤及民用煤。

2.2瓦斯、煤尘和煤的自燃倾向2.2.1瓦斯通过钻孔对3号煤层采取瓦斯样,其甲烷含量为0.004~6.10ml/g.daf,本井田内共采取6个样平均为1.83ml/g.daf,自然瓦斯成份中甲烷含量为0.15--97.77%,平均38.03%。

根据上述所测结果参照邻近生产矿井开采技术条件,本井田内的矿井当属低沼气矿井。

2.2.2煤尘及煤的自燃倾向根据山西煤田地质研究所提供的资料显示3号煤层属有煤尘爆炸性危险,但属不自燃煤层。

2.3地质构造情况该迎头在掘进过程中基本不受大的构造影响,但也可能发育有小的断裂和褶曲构造,一般落差和幅度较小,延展范围也较小,但掘进施工过程中的变化不容忽视。

2.4水文地质情况影响工作面正常掘进的水文地质条件主要是3号煤顶板K7中粒砂岩,该岩层位于煤层顶板以上约15~20m,含水性微弱。

该岩层易在构造附近或施工锚索孔时发生揭露型出水,以淋水方式涌出。

但水量一般在短期内会减少直至消失,对安全生产不会造成大的威胁。

3号煤底板为细砂岩与粉砂岩互层,一般清况下不含水。

3 施工方法3.1机械化作业线配套采用以耙斗装岩机为主的机械化作业线配套设备。

装岩设备:P-60型耙斗装岩机(900mm 轨距)。

2302回风巷作业规程

2302回风巷作业规程

贵州华电安顺华荣投资有限公司织金县珠藏镇赣贵煤矿掘进工作面作业规程巷道名称 2302回风巷施工单位采煤工区编制李乃安二○一四年五月二日第一章概述第一节概述一、巷道名称:2302回风巷掘进的目的是:运输、行人及管路铺设二、巷道设计长度及服务年限1、巷道设计长度:400米2、服务年限:1年三、预计开竣工时间1、开工日期:2014年05月2、竣工时间:2014年08月第二节编制依据一、采区设计说明书及批准时间根据公司技术部提供的地质资料、设计图纸,依据《煤矿安全规程》、《煤矿操作规程》、《2302回风巷掘进地质说明书》、《贵州华电安顺华荣投资有限公司锚网掘进工程质量检查评分表》、《工种岗位责任制》、《矿山安全法》、《矿山安全条例》、《矿山安全监察条例》等,批准时间为2014年5月。

二、工程说明:2302回风巷开窝位于四采区轨道大巷联络巷J1导线点前21米处,支护方式为锚网支护,按方位N245°,巷道布置在M23煤层中沿顶板掘进,巷道净宽3.4米,净高2.1,净断面7.14平方米,巷道规格为距形,预计工程量约400米。

第二章地面位置及地质情况第一节地面相对位置及邻近采区开采情况表第二节地质说明书一、地质构造本区地质情况较简单。

掘进区域为近水平煤层,地层走向NW 40°~45°,该巷道方向基本沿地层走向施工,地层倾角0º~6º,局部最大8°。

矿区内出露地层主要有上二叠统龙潭组(P2I),长兴组(P2C),大隆组(P2C),下三叠统夜郎组(T1Y)及第四系(Q)。

龙潭组(P2I)含煤岩系属海陆互沉积类型,与其下峨眉山玄武岩呈假整合关系。

岩性由砂岩、粉砂岩、粘土岩、钙质粘土岩燧石灰岩、泥质岩及煤层等组成。

含煤40余层。

长兴组(P2C)主要为灰岩,深灰色中一厚层娄岩,燧石灰岩、泥质灰岩组成,厚10~25m。

大隆组(P2D)以灰色簿层至中厚层硅灰石,硅质岩,硅质页岩为主厚1~20m,与下伏长兴组为整合接触关系。

皮带顺槽联络巷溜煤眼作业规程

皮带顺槽联络巷溜煤眼作业规程

第一章工程概况第一节概述一、巷道名称:本作业规程掘进巷道名称:111082皮带顺槽联络巷溜煤眼二、巷道设计目的及用途:该巷道设计目的是为了满足111082工作面矸石、煤等运输需要。

三、巷道设计概况:111082皮带顺槽联络巷溜煤眼位于:溜煤眼上口(开门)位置在111082皮带顺槽G1点前52.30m中,溜煤眼垂直布置,透111082轨道顺槽二号联络巷。

巷道断面特征为立式圆形巷道,采用锚网喷+锚索+混凝土砌碹支护,溜煤眼净直径3m,高度14.064㎜,掘进总体积为V=75.22m³。

四、编制依据:新上海一号煤矿111082皮带顺槽联络巷溜煤眼施工平面图(编号:溜煤眼施工图--1 )附:111082皮带顺槽联络巷溜煤眼平、剖、断面图第二节地质水文条件根据《新上海一号矿风井井筒地质素描》,该溜煤眼位于8煤顶板,顶板为细砂层。

巷道主要沿8煤顶板掘进。

附:风井+880m水平地质实测柱状图第二章施工方案第一节施工顺序及施工方法沿煤仓上口中心与下口煤仓漏斗中心方向采用反井钻机钻一直径1000㎜钻孔,在煤仓掘进时利用该钻孔进行通风、溜矸与排水。

煤仓掘进采用一次支护(喷浆及锚网喷)方式,自上而下、全断面分段掘砌壁的方法施工,每次分段段高为3.0米(第一个段高上部1.0米为钢筋混凝土,且预留锁口梁窝)。

在煤仓上口机头硐室装定位线,为煤仓中心线,煤仓仓身掘进段高为3.0m,以反井钻孔为界,周圈外扩2.15米;掘完后对溜煤眼下部进行混凝土砌壁二次支护。

再施工采区煤仓的溜煤口。

⑴严格按新上海煤矿筹建处工程科提供的溜煤眼施工图及现场标定的溜煤眼中心线进行施工。

(2)、采用炮掘,人工扒装,全断面一次成巷法施工,施工时按照巷道断面画好轮廓线,按照炮眼布置图点好眼位,利用风钻打眼,依据爆破说明书进行装药、联线、放炮。

第二节施工工艺一、凿岩方式本规程所施工的巷道均采用光面爆破的方法破岩。

1、打眼机具:采用YT-28型气腿式凿岩机、钻杆采用Φ22×1500mm及Φ22×3000mm六角中空成品钎,钻头采用Φ32mm一字钻头打眼。

2233回风顺槽贯通

2233回风顺槽贯通

山西XXX集团XXX煤业有限公司回风反贯与XXX回风顺槽巷道贯通的安全技术措施目前,我矿XXX回风反贯与XXX回风顺槽相距30m,为了认真贯彻执行“安全第一、预防为主”的安全生产方针,确保贯通时作业人员的安全,根据《煤矿安全规程》第108条规定,特编制巷道贯通的安全技术措施,望相关科、队严格遵照执行。

一、概述:XXX回风反贯长度约为21米,由开拓队施工队施工,为放炮掘进作业。

贯通后可满足准备的XXX综采工作面生产、运输、通风的系统的需要。

1、掘进施工地点:XXX回风反贯。

停掘施工地点:XXX回风顺槽,在顺槽口打设栅栏,并悬挂禁止入内的牌板。

2、预贯通地点:XXX回风顺槽642m处。

3、相距距离:30米。

4、贯通方式:炮掘。

5、掘进日进度:2米。

6、预计贯通时间:2013年1月23日中班。

7、接贯通通知书时两巷道的通风、瓦斯、矿尘、顶板、积水等情况说明:掘进巷道:保持正常通风,CH4<0.5%,无煤尘堆积,顶板稳定,无积水。

风流方向:主(副)斜井→205轨道大巷→(运输)轨道上山→XXX运输顺槽→局部通风机→迎头。

(乏风)迎头→XXX切眼→XXX运输顺槽→XXX回风绕巷→集中回风巷→回风立井→地面相贯通巷道:已停止掘进,保持正常通风,CH4<1.0%,无煤尘堆积,顶板稳定,无积水。

风流方向:(新鲜风)主副斜井→轨道大巷→运输上山→XXX回风绕巷→迎头。

(乏风)迎头→XXX回风顺槽→集中回风巷→回风立井→地面二、贯通前后的风量、瓦斯及通风系统调整情况说明贯通前:掘进工作面和停掘工作面均采用局部通风机压入式通风,两掘进迎头实测风量分别为525.6m3/min,510m3/min。

贯通后:形成全风压通风,风流由掘进侧流向停掘侧,瓦斯涌出量将减少,通过调整,贯通处风量为520 m3/min左右。

风流方向:主副斜井→运输大巷→运输上山→XXX进风顺槽→XXX切眼→XXX回风顺槽→回风大巷→立井→地面。

三、贯通的安全组织机构组长:XXX副组长:各班班组长、安技员瓦斯检查员:由通风科具体指定四、参与贯通管理人员的职责1、跟班矿领导工作职责(1)负责此次贯通工作井下现场工作安排和现场安全管理,在贯通作业时与当班班长在贯通地点观察顶板和矿压情况,贯通作业中顶板出现冒顶危险和其它可能危及工作人员安全的情况时,及时果断的制定安全处理措施或下达撤离工作现场的命令。

胶带顺槽联巷施工安全技术措施

胶带顺槽联巷施工安全技术措施

胶带顺槽联巷施工安全技术措施概述胶带顺槽联巷是煤矿井下主要巷道之一,具有重要的储运作用。

该巷道的建设和维护需要采取严格的安全技术措施,以确保工作人员的安全。

本文就胶带顺槽联巷施工过程中的安全技术措施进行了详细阐述。

施工前安全技术措施在进行胶带顺槽联巷施工前,需要进行地质勘探和安全评估。

勘探的过程中要对地质构造、岩性等情况进行细致分析,评估巷道的稳定性和安全性。

只有在地质和工程技术上检验无误后,才能进行胶带顺槽联巷的施工。

施工中安全技术措施1. 工作安全在胶带顺槽联巷施工中,应加强现场管理,确保工作的迅速、有序、安全。

工人必须熟悉设备,保证操作规范,确保设备安全运行,并防止设备故障和事故。

2. 现场安全保护巷道施工现场应完善防火、防爆、防尘等安全保护措施,遵守安全传输、消防、清洁、通风、照明等规则。

巷道施工过程中必须通过监测手段及时掌握巷道的变化,及时发现和排除巷道的隐患,确保施工的安全和顺利进行。

4. 施工质量控制胶带顺槽联巷施工的质量对于后期的使用和维护至关重要。

施工过程中必须严格遵守设计要求以及相关施工技术规程,确保施工质量合格。

施工后安全技术措施1. 设备调试设备调试应完全符合技术规范,避免过早投入使用,以免给设备和人员带来不安全因素。

2. 保养维护胶带顺槽联巷设备应持续保养维护,对设备进行维护检查,及时排除隐患。

3. 安全培训胶带顺槽联巷施工中的工人应定期接受安全培训,熟悉设备操作流程及规程,增强安全意识,提高安全素质。

需要定期进行巷道的安全检查,发现和排除巷道的各类隐患,确保巷道的安全和维护。

总结胶带顺槽联巷施工过程中应采取严格的安全技术措施,保证工人和设备的安全。

施工前应进行地质勘探和安全评估,施工中要加强现场管理、现场安全保护、安全监测和质量控制,施工后要进行设备调试、保养维护、安全培训和安全检查,确保巷道的使用和维护安全。

回风顺槽接及东翼辅助回风巷回撤物料运输安全技术措施

回风顺槽接及东翼辅助回风巷回撤物料运输安全技术措施

回风顺槽接及东翼辅助回风巷回撤物料运输安全技术措施导言在煤矿生产中,回风顺槽连接、辅助回风巷运输等环节是一个非常重要的环节,并且存在一定的安全风险。

为了保障物料运输过程中的安全,必须采取一些措施。

本文将介绍一些回风顺槽连接及辅助回风巷回撤物料运输安全技术措施。

回风顺槽连接回风顺槽连接是煤矿运输中比较常用的一种方式。

它的主要作用是把运输过程中的煤气引回到煤矿井下,从而起到保障生产的作用。

在回风顺槽连接过程中,应该注意以下几点:1.确保安全距离在回风顺槽连接过程中,应严格遵守安全距离要求。

工作人员应该在安全距离之外进行操作,以免发生事故。

2.确认气体浓度在进行回风顺槽连接过程中,应该确认气体浓度。

如果气体浓度过高,应该及时采取措施,降低气体浓度。

3.保证连接质量回风顺槽连接的质量对于物料运输的安全性有着非常重要的作用。

因此,在连接回风顺槽时,一定要保证连接质量。

需要注意的是,在连接过程中,不能使用锤子等工具敲打,以免导致连接质量不牢固。

东翼辅助回风巷东翼辅助回风巷是煤矿生产中比较重要的环节。

在运输过程中,东翼辅助回风巷的作用主要是通过回风巷把煤矿井中产生的煤气、废炮气送出去,从而达到保证生产的目的。

在东翼辅助回风巷回撤物料运输过程中,应该采取以下措施:1.确保通风正常在进行东翼辅助回风巷回撤物料运输过程中,应该保证通风正常。

通风不良将直接影响运输过程中的安全,造成安全事故。

2.按要求安装监测系统在进行东翼辅助回风巷回撤物料运输过程中,应该按照要求安装监测系统,监测气体浓度和温度等参数。

一旦发现异常情况,应该及时采取措施。

3.确保装车质量在进行东翼辅助回风巷回撤物料运输过程中,必须保证装车质量。

装车时要注意货物的稳定性和平衡性,避免在运输过程中发生事故。

安全技术措施在进行物料运输过程中,应该采取以下安全技术措施:1.安装应急照明设施在运输过程中,如果出现了突发情况,应急照明设施可以发挥重要作用。

应急照明设施能够提供充足的光源,使工作人员有足够的时间和充足的光源去处理突发情况。

胶带顺槽联巷施工安全技术措施(通用版)

胶带顺槽联巷施工安全技术措施(通用版)

( 安全技术 )单位:_________________________姓名:_________________________日期:_________________________精品文档 / Word文档 / 文字可改胶带顺槽联巷施工安全技术措施(通用版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes胶带顺槽联巷施工安全技术措施(通用版)一、工程概况:03303胶带顺槽联巷设计总长度为87.337m。

由出煤联巷Ⅰ长37.635m;胶带顺槽,长26.401m;出煤联巷∏,长为23.301m三段组成,开口位置位于西回风大巷从回风七联巷向里8m处,先从出煤联巷∏开始掘进,掘进37.635m后然后掘进胶带顺槽26.401m,再施工出煤联巷Ⅰ,最终与03302胶带顺槽贯通。

为了确保施工安全及施工质量,特制定如下安全技术措施。

附:巷道布置平、剖面图二、地理位置及地质情况:03303胶带顺槽联巷开口西回风大巷,巷道处于03#煤层,平均厚度为2.3m,具体见地质说明。

附:地质说明书、巷道地质综合柱状图、地质预想剖面图三、巷道技术参数及支护设计:(一)技术参数03303胶带顺槽联巷设计总长度为87.337m,由出煤联巷Ⅰ、胶带顺槽、出煤联巷∏三段组成。

掘进开口位置位于西回风大巷巷从回风七联巷向里8m处开口(开口位置由地测科现场标定)。

1、胶带顺槽:设计长度26.401m,开口坐标M (X:41067536.726,Y:19610033.398),方位角为240°。

巷道断面规格项目名称巷道形状断面(m2)宽度(m)高度(m)墙高(m)支护形式净掘净掘净掘胶带顺槽矩形14145.05.02.82.82.8锚网索附:断面支护图(二)支护设计1、锚杆:锚杆采用Φ20×2200mm的左旋式无纵筋螺纹钢锚杆,药卷:锚杆采用CK2335型、CK2360型锚固剂各一卷,托盘:采用规格为150×150×10mm方形铁托饼,间排距800×800mm。

回风顺槽、胶带运输巷维护的安全技术措施

回风顺槽、胶带运输巷维护的安全技术措施

回风顺槽、胶带运输巷维护的安全技术措施回风顺槽、胶带运输巷维护的安全技术措施12205综采工作面在掘进过程中,顶板压力比较剧烈,为了有效控制顶板,特编制如下安全技术措施:1、回风顺槽、胶带运输巷顶板压力比较剧烈地段,上、下帮采用DZ3.5(2.8)米的单体支柱与3.5或3.2米的∏型钢梁顺山架设一梁二柱支护顶板进行维护。

2、使用一梁二柱∏型钢梁或工字钢棚支护时,棚距为0.8米,支柱贴帮支设,迎山角1~2。

,支柱必须用14#铁丝与∏型钢梁捆绑牢固且捆绑不得少于三道,棚梁必须用小杆垫平,垫实。

3、对于回风顺槽及胶带运输巷顶板破碎漏矸处,首先在巷道顶部铺设小眼经纬网,然后在经纬网下顺山架设一梁二柱棚柱支护顶板,经纬网与钢筋网使用8#铁丝捆绑牢固。

4、对于回风顺槽片帮地点,必须提前支设戴帽摩擦点柱,柱距1.0m,使用小杆(1200×60×10)或枕木背帮,防止片帮后漏顶。

5、使用摩擦式金属支柱,必须使用5T液压升柱器架设,升紧升牢,以保证支柱支撑有力。

柱头必须与顶网用8#铁丝捆绑牢固。

6、对卸压、损坏、失效支柱,必须及时更换。

7、回风顺槽维护时,在维护之前,人员必须站在顶板完好,支护完整的地点,用长把工具进行敲帮问顶,处理掉悬矸危岩和松动的煤帮后,方可进行其他工作。

8、架棚时,设专人在工作地点观察顶板和煤壁情况,如发现有异常,必须立即发出警告,撤离所有人员,待顶板稳定后,由班工长按规定处理,否则,不得作业。

9、架棚时其下方5米范围内不得有与施工无关的人员走动或作业。

10、维护过程中应根据回风顺槽高度的变化,选用相应高度的支柱,其支设的最大高度必须小于支柱支设最大高度的0.1米,最小高度必须大于支柱设计最小高度的0.2米。

11、其他严格执行《12205综采工作面作业规程》中的相关规定,工作面回采期间随时观察风、机两巷顶板情况,如顶板下沉,顶板离层,煤壁片帮严重时,严格按照本措施及时进行维护。

3202回风顺槽与轨道大巷联络巷掘进安全技术措施

3202回风顺槽与轨道大巷联络巷掘进安全技术措施

3202回风顺槽与轨道大巷联络巷掘进安全技术措施根据需要,需掘进回风顺槽与轨道大巷联络巷,补充安全技术措施如下:第一节巷道概括1、名称:所掘巷道为回风顺槽与轨道大巷联络巷。

2、井下位置:3202回风顺槽30米处。

第二节巷道施工1、巷道施工:人工炮掘。

第三节巷道断面及支护形式在原有工钢支护的基础上,棚与棚之间增加锚索支护。

1、巷道断面:梯形断面,断面积为8.20m2。

2、支护形式:11#矿用工字钢架棚支护,棚距0.75米,锚杆支护。

3、工钢支护说明:(1)净高:不超出设计的0-50mm;(2)净宽:不超过设计的0-50mm;(3)中线:不超过规定的0-30mm;(4)叉角:保持在10°,误差不超1°,不得里进外出;(5)迎山:依巷道坡度确定,必须迎山有力;(6)柱窝:柱窝不得小于100mm,凿麻面,有煤一帮凿不成柱窝时垫一块垫板,托板要垫正、平实,保持支架梁水平;(7)棚距:误差不超土50mm;(8)顶帮位置及数量:顶刹杆距梁头250mm安设两头,中间均匀布置间距250mm,巷帮每500mm设置1根刹杆,顶帮刹杆整齐成线,用木契绞死;(9)拉杆:距两梁头400mm和梁头往下1.2m的棚腿上各拉一根∮16园钢,拉杆上齐上紧成一线;(10)支架梁水平:保证梁平,水平误差小于30mm;4.锚杆支护人员站在支护完好的顶板下,向空顶部位斜打锚杆进行支护,锚杆打在顶部。

顶板破碎时,采用吊挂前探支架做为临时支护,前探梁用2寸钢管制作,长度3.5m,用顶部锚杆和吊环固定,前探梁最大控顶距离1.8m,前探梁上方用木板页和小杆接顶。

(1)、支护材料①锚杆及锚固剂:锚杆为mm高强度螺纹钢锚杆;锚固剂为树脂锚固剂,1800mm锚杆每孔装一卷。

②托盘:规格为120×120×10mm金属托盘。

③喷射混凝土使用普通硅酸盐水泥,沙为纯净的河沙。

石子粒径小于10mm。

混凝土强度抗拉1.4MPa,抗压70MPa,配比为水泥:沙:石子=1:2:2。

23081运输顺槽联络巷掘进工作面作业规程-114页精选文档

23081运输顺槽联络巷掘进工作面作业规程-114页精选文档

目录第一章概况 (2)第一节概述 (2)第二节编写依据 (3)第二章地面位置及地质情况 (3)第一节地面相对位置及邻近采区开采情况 (3)第二节煤 ( 岩 ) 层赋存特征 (4)第三节地质构造 (6)第四节水文地质 (6)第三章巷道布置及支护说明 (7)第一节巷道布置 (7)第二节支护设计 (8)第四章施工工艺 (18)第一节施工方法 (18)第二节凿岩方式 (19)第三节爆破作业 (19)第四节装载与运输 (20)第五节管线及轨道敷设 (27)第六节设备及工具配备 (29)第五章生产系统 (30)第一节通风 (30)第二节压风 (33)第三节瓦斯防治 (35)第四节综合防尘 (37)第五节防灭火 (37)第六节安全监控 (39)第七节供电 (43)第八节排水 (45)第九节运输 (46)第十节照明、通讯和信号 (46)第六章劳动组织及主要技术经济指标 (47)第一节劳动组织 (47)第二节作业循环 (48)第三节主要技术经济指标 (49)第七章煤质管理 (49)第八章安全技术措施 (50)第一节安全制度 (50)第二节一通三防 (51)第三节顶板 (56)第四节防治水 (58)第五节爆破管理 (62)第六节机电 (72)第七节运输 (82)第八节装、卸、运支护材料安全技术措施 (88)第九节锚杆机使用安全技术措施 (88)第十节防止钢绞线伤人安全技术措施 (89)第十一节锚杆锚固力测试安全技术措施 (90)第十二节风钻使用安全技术措施 (90)第十三压风自救装置使用办法 (91)第十四节 ZY45型压缩氧自救器使用办法 (92)第十五节打钻安全技术措施 (92)第十六节反向爆破安全技术措施 (95)第十七节防止煤与瓦斯突出措施 (96)第十八节其它 (100)第九章灾害应急措施及避灾路线 (102)第十章工程质量验收制度 (109)摘要23081运输顺槽及联络巷掘进工作面为23081综采工作面服务,东为二级回风下山和-80m水平中央泵房;西边界保护煤柱;南为云盖山断层保护煤柱;北为23061工作面(未施工),对本巷道范围内共存在断层10条,其中落差大于3m断层3条,其余均以落差2m以下小断层为主。

回风顺槽接及东翼辅助回风巷回撤物料运输安全技术措施

回风顺槽接及东翼辅助回风巷回撤物料运输安全技术措施

回风顺槽接及东翼辅助回风巷回撤物料运输安
全技术措施
1. 前言
在煤矿生产、运输过程中,回风巷是物料回撤的主要通道。

为保证回撤运输安全,必须采取一系列措施保障其可靠性。

本文将介绍回风顺槽接及东翼辅助回风巷回撤物料运输安全技术措施。

2. 回风顺槽接
回风顺槽接即通过交叉巷和中央回风巷相连方式实现,主要用于物料回撤。

其布置方式应合理,避免物料回撤发生堵塞和卡死现象。

同时,应对回风顺槽接进行定期检查和维护,确保其畅通无阻,保证物料回撤的顺畅与安全。

3. 东翼辅助回风巷
东翼辅助回风巷是回风巷的一个重要组成部分,其主要作用是增加物料回撤通道,缓解回风巷的压力。

在使用过程中,应严格执行规程和操作规范,保证工作人员安全。

4. 物料回撤运输安全技术措施
物料回撤的安全运输是一个非常重要的环节,在回风顺槽接和东翼辅助回风巷中应采取以下技术措施:
•安装动态监测设备,实时掌握物料回撤通道情况,及时采取必要的措施保证运输安全;
•加强通风系统建设,保证回撤通道气流清新;
•严格执行安全操作规程,确保工作人员安全。

5. 总结
回风顺槽接及东翼辅助回风巷回撤物料运输安全技术措施是保障回撤安全的重要措施。

在使用过程中,应遵循规则和操作规范,加强设备管理和维护,保障运输安全。

回风顺槽作业规程

回风顺槽作业规程

第一章工作面基本概况第一节工作面井上下及煤层对应关系一、巷道名称本《作业规程》掘进的巷道为E1302工作面回风顺槽二、掘进目的及巷道用途掘进目的是为形成通风系统,满足E1302工作面回采时的通风回风的需要。

第二节工作面上下左右四邻关系、采掘情况及影响该工作面北与+450m水平东翼辅助运输大巷垂直相通。

往南与工作面切眼垂直相通,东面为盘区专用瓦斯排放巷。

第二章地质情况第一节煤层赋存特征3号煤层位于山西组下部,夹矸0-5层,厚0-1.45m,一般夹矸1-2层,厚0.27m,煤层厚度较为稳定,平均厚度6.7m,结构简单,煤层倾角小于5°,属近水平煤层。

煤层顶板为泥岩、砂质泥岩、粉砂岩,局部为砂岩,底板为黑色泥岩、砂质泥岩、深灰色粉砂岩。

第二节预测或实测瓦斯、火、煤层情况3号煤层为高瓦斯区,且煤尘有爆炸倾向,不易自燃,施工时要做好一通三防和防尘供水系统的管理。

第三节水文地质情况3号煤层为弱含水层,在无构造沟通的情况下与上、下含水层无明显的水力联系,但由于3号煤一般位于奥灰水压力之下,中间有100m的地层阻隔,一般对巷道掘进影响不大,但局部地段由于受构造影响,缩短了3号煤层与奥灰水的间距或使奥灰水直接接触,使之成为3号煤层的充水水源。

施工时要密切考虑断层构造情况。

第三章巷道布置情况第一节巷道简述一、巷道开口位置及布置形式E1302工作面回风顺槽以180°方位角开口。

二、巷道断面1、巷道断面形状为矩形,掘宽5200mm,掘高 3800mm,S(掘)=18.72m2;净宽 5000mm,净高 3500mm,S(净)= 17.50m2.2、巷道长度E1302工作面回风顺槽总长2769.43m(中~中、平距)。

第二节施工顺序E1302工作面回风顺槽开口施工→由开口处以180°方位角掘进至工作面切眼。

第三节巷道中腰线布置开口施工时,巷道中线由工程部测量组提供,每30米一组中线,每组3-4根中线。

230胶带下山顶盘及联络巷水沟施工措施

230胶带下山顶盘及联络巷水沟施工措施

措施规程传达记录230胶带下山顶盘及联络巷水沟施工措施一、说明230采区排水泵房现已安装完毕,即将投入使用,排水管出口至-500轨道大巷段水沟需砌筑,为保证工程质量及施工安全,特编制本措施。

二、水沟主要技术参数230胶带下山顶盘(张紧段及机头硐室)及-500轨道大巷第三路联络巷水沟断面规格:净宽500mm,净深500mm,壁厚及铺底100mm。

水沟盖板为预制钢筋混凝土盖板,盖板规格650×450×60mm。

水沟砌筑及盖板制作混凝土强度等级C30,混凝土重量配比:水泥∶砂∶石子=1∶1.29∶3.31,水灰比0.42,混凝土原材料为中粗河砂、洁净水、32.5R复合硅酸盐水泥。

盖板上平标高与巷道铺底上平和联络巷设计底板标高一致。

三、质量标准(一)水沟掘进分项工程质量检验评定标准1. 中心位置允许偏差-50~+100mm;2. 宽度允许偏差-30~+150mm;3. 深度允许偏差-30~+150mm;(二)水沟模板分项工程质量检验评定标准1. 模板组装架设必须牢固可靠。

2. 中心位置允许偏差±50mm;3. 截面尺寸(长、宽)允许偏差±30mm;4. 水沟深度允许偏差±30mm;(三)水沟混凝土分项工程质量检验评定标准1. 水泥、骨料、水、外加剂的质量必须符合设计、规程规定;2. 配比,原材料计量、搅拌,混凝土养护必须符合设计、规程规定;3. 位置允许偏差±50mm;4. 上沿标高允许偏差±20mm;5. 深度允许偏差±30mm;6. 宽度允许偏差±30mm;7. 壁厚(铺底厚)允许偏差≥-10mm四、安全技术措施1. 人工转运材料必须避开电机车运行时间,人力推车应目视前方,注意轨道及行人。

推车通过风门时,严禁两道风门同时打开。

2. 水沟掘进必须严格按线施工,掘进破岩只允许用风镐、手镐等工具,严禁爆破。

3. 支模板必须严格按线并拉通线,模板支设必须牢固可靠,混凝土砌筑前必须将沟槽内积水排尽。

运输顺槽回风绕道作业规程

运输顺槽回风绕道作业规程

运输顺槽回风绕道作业规程
一、规程目的
为保障运输顺槽回风绕道作业安全,避免事故发生,特制定本规程。

二、作业范围
本规程适用于顺槽回风绕道作业的所有环节。

三、作业程序
1.移动设备到指定位置。

2.确保设备处于安全状态,运行正常。

3.确认工作人员熟悉操作程序。

4.实施作业。

5.检查设备运行情况。

6.完成作业。

四、安全注意事项
•工作人员应戴好相关防护装备。

•在作业过程中,遵守相关操作规程,严禁违章作业。

•严守作业时限,不得超时作业。

•发现设备故障应及时报修维护,不得擅自操作。

五、应急处理
在作业过程中,如发生设备故障或其他紧急情况,工作人员应立即停工,采取应急措施,并向管理人员报告。

六、相关责任
1.工作人员应遵守作业规程,保障作业安全。

2.管理人员应加强对作业的监督和检查,确保规程执行。

3.违反规程者将受到相应的处罚。

七、其他事项
1.本规程由相关部门负责解释。

2.本规程自发布之日起生效。

以上为《运输顺槽回风绕道作业规程》内容,望遵守执行,确保作业安全顺利进行。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

E2302胶带顺槽回风联络巷规程目录第一章工作面基本概况.............................................................. - 0 -第一节工作面井上下及煤层对应关系 (2)第二节工作面上下左右四邻关系、采掘情况及影响 (2)第二章地质概况.................................................................... - 3 -第一节煤层赋存特征.. (3)第二节地质构造情况 (3)第三节预测瓦斯、火、煤层情况 (3)第四节水文地质情况 (3)第三章巷道布置情况................................................................ - 4 -第一节巷道简述 (4)第二节施工顺序 (4)第三节巷道中腰线布置 (4)第四章巷道支护.................................................................... - 5 -第一节支护设计结论说明. (5)第二节临时支护方式 (5)第三节永久支护 (6)第五章矿压监测................................................................. - 7 -第一节观测对象 (7)第二节观测内容 (7)第三节观测方法 (8)第四节数据处理 (9)第六章掘进施工方式............................................................ - 10 -第一节工艺流程.. (10)第二节施工设备 (14)第二节施工设备 (14)第三节作业方式 (15)第四节循环进尺 (15)第五节运煤方式 (15)第六节过特殊区段的施工工艺 (15)第七章生产系统................................................................... - 16 -第一节一通三防系统. (16)第二节辅助运输系统 (25)第三节供电系统 (25)第四节压风系统 (26)第五节排水系统 (26)第六节通信、照明、信号系统 (26)第七节安全避灾“六大系统” (26)第八章安全质量管理.............................................................. - 28 -第一节工程质量验收要求 (28)第二节文明生产管理要求 (29)第三节煤质管理要求 (29)第四节机电设备管理要求 (29)第九章劳动组织、循环图表与主要经济技术指标........................................ - 32 -第一节劳动组织图表. (32)第二节正规循环作业图表 (32)第三节主要技术经济指标表 (33)第十章危险源及有害因素辨识....................................................... - 34 -第十一章安全技术措施............................................................. - 35 -第一节顶板管理安全技术措施 (35)第二节机掘作业安全技术措施 (38)第三节、风镐落煤专项安全技术措施 (39)第四节机电检修、机电设备安全防护技术措施 (40)第五节运输、装卸车、抬运设备安全措施 (44)第六节矿井其它自然灾害预防措施 (46)第七节超前探钻孔及瓦斯抽采钻孔施工安全技术措施 (50)第八节矿压监测安全技术措施 (52)第九节防治煤与瓦斯突出安全技术措施 (53)第十节巷道特殊作业施工安全技术措施 (58)第十一节巷道特殊作业施工安全技术措施 (58)第十二节井下工作面急救器材使用、管理制度 (58)第十三节其它安全技术措施 (59)第十二章工作面避灾路线........................................................... - 60 -第一节避灾原则.. (60)第二节避灾注意事项 (61)第三节避灾路线 (61)第一章工作面基本概况第一节工作面井上下及煤层对应关系一、巷道名称:E2302胶带顺槽回风联络巷二、巷道用途:满足E2302工作面回风、行人、运输、管线敷设的需要。

三、地面情况:巷道东8100m为高村,西170m为薛家庄、南860m为北李末村。

附图1-1:E2302胶带顺槽回风联络巷平面布置图第二节工作面上下左右四邻关系、采掘情况及影响巷道北侧为E2302回风顺槽(未掘),南侧为E2302胶带顺槽(已掘),西接+450m 水平北翼回风东大巷(已掘)。

第二章地质概况第一节煤层赋存特征E2302胶带顺槽回风联络巷属3#煤层,3#煤层平均厚度为5.4~7.2m,平均厚度6.7m, 倾角2~14°。

煤层之上为泥岩伪顶,厚度0.54—0.9m,灰黑色,厚层状,均匀层理,见大量植物化石;泥岩之上为粉砂岩—细砂岩泥岩直接顶,厚度0.90—1.46m,灰色—深灰色,中厚层状,波状层理,小型交错层理发育,含云母碎片,见少量植物化石;砂岩之上为16.50—18.50m厚的细砂岩老顶,灰色,中厚层状,成份以石英为主,长石次之,含云母碎片,平行层理,泥质胶结,分选中等;煤层之下为直接底泥岩-粉砂岩,厚为0.72—2.04m,深灰色—黑色,中厚层状,均匀层理,小型交错层理发育,见大量植物化石;泥岩-粉砂岩之下为老底,为2.30—3.52m厚的中砂质泥岩—细砂岩,灰色—灰黑色,成份以石英为主,长石次之,波状层理,含泥质包体,见菱铁质结核。

附2-1:煤层顶底板综合柱状图第二节地质构造情况根据三位地质勘探,本巷道沿3#煤层顶板掘进,煤层顶板为泥岩、砂质泥岩、粉砂岩,局部为砂岩,底板为黑色泥岩、砂质泥岩、深灰色粉砂岩。

根据地质报告及该区域内的W1307号钻孔资料,掘进过程中煤层倾伏变化稳定,无夹矸。

根据现有三维勘探资料,巷道掘进过程中没有大型地质构造,如遇到断层、陷落柱等构造另行编制专项安全技术措施。

第三节预测瓦斯、火、煤层情况3#煤层属不易自燃煤层,本巷道掘进区域为高瓦斯区,煤尘具有爆炸危险性,地温为19.9℃。

施工时要做好一通三防和防尘供水系统的管理。

第四节水文地质情况根据瞬变电勘探资料,该巷道掘进过程中主要受3号煤层直接顶砂岩含水层影响,掘进过程中预计将出现少量顶板淋、滴水现象,局部顶板及围岩较为破碎,裂隙发育,淋水将明显增加。

如遇断层、陷落柱等构造,必须编制专项探测设计及探放水安全技术措施。

巷道掘进过程中迎头应安设水泵,根据现场情况选择合适扬程的水泵,并设备用水泵一台。

确保巷道迎头无积水。

第三章巷道布置情况第一节巷道简述E2302胶带回风联络巷自E2302胶带顺槽与1#横贯交岔点处开口,开口坐标为X=4004128.275,Y=38408904.476。

以315º方位角沿3°上山掘进,找到煤层顶板后,沿顶板掘进至+450m水平北翼回风东大巷,施工时严格按照腰线施工。

一、巷道断面:巷道断面形状为矩形,掘宽5100mm,掘高 4150mm,S(掘)=21.165m2;净宽 5000mm,净高 4100mm,S(净)=20.5m2,喷浆厚度50mm,砼强度等级C20。

二、抽采钻场规格为:净高3.5m,净宽4.0m,深3.5m,在巷道开口处10-15m左帮掘第一个钻场,在里程45m处掘第二个钻场。

附图3-1:E230胶带顺槽回风联络巷断面示意图第二节施工顺序E2302胶带顺槽停头处掘进,巷道平距70.711m(中-中)。

第三节巷道中腰线布置施工中,巷道中线以地测部给定中线为准,使用激光指向仪导向掘进,施工队严格按所给定的中线掘进施工。

作业过程中巷道坡度变化或距离超长时,以及遇到各种地质构造时,由地测部及时给定中腰线,延挂激光指向仪并复检激光指向仪的准确性。

第四章巷道支护第一节支护设计结论说明根据中国矿业大学设计,采用预应力锚固高强锚杆锚索组合支护系统。

按支护设计要求,E2302胶带顺槽回风联络巷断面呈矩形,净宽5000mm,净高4100mm,采用锚网索喷+梯子梁支护方式,能够满足支护效果,保证巷道使用。

第二节临时支护方式一、临时支护的规格1、采用前探梁做为超前支护。

前探梁使用3寸钢管(δ=7mm)制作,长度4m,共制作4根,3根使用,1根备用。

每根前探梁使用2个吊环悬挂。

吊环上焊接配套的锚杆螺母,以便将吊环固定在锚杆上。

使用时,2根前探梁的间距为1.6m,并在梁上铺垫厚度70mm的木板接顶。

前探梁最大控顶距离1.0m,如果采用此种支护形式不能满足临时支护要求,可采用戴帽点柱或其它临时支护形式。

帮部必须使用防片帮支护,采用圆木与70mm厚的木背板相楔,使得木背板与巷帮接实,前探梁、防片帮支护要随掘随移。

2、敲帮问顶工具:对工作面顶板、正前方和两帮高度1.5m以上采用一根长2 m,顶部焊一Φ20×300mm打尖铁棍的4'-6'钢管,两帮1.5m以下采用手柄长度不短于800mm 洋镐进行。

3、工作台搭设采用2块2500×300×70mm优质架板,两端分别搭设在靠帮放置的铁梯上,且架板两边伸出铁梯不少于300mm,中间搭设在铁凳上,人员站在搭好的工作台上作业。

二、临时支护的架设方法1、敲帮问顶:在专人监护下,由班组长站在永久支护完好、退路畅通的安全地点利用专用工具由外向里进行敲帮问顶,敲掉帮顶活煤矸,使帮顶为实煤体。

2、前移前探梁吊环:割完工作面上部(2.6m高)一个循环后,掘进机退出迎头5m,炮头落地并闭锁掘进机。

作业人员站在煤堆上将3根前探梁吊环安装在靠近迎头巷中及两侧的顶锚杆上。

3、铺顶网:作业人员站在煤堆上将顶网与永久支护顶网在左、中、右各联3孔以上。

4、前串前探梁:煤堆上2人合力将护顶大板横担在前探梁上后,两帮人员将顶网托起交煤堆上两人,同时后面两人将前探梁推至迎头,煤堆上人员配合将钢筋托梁与顶网位置摆放合适(保证锚杆打设间排距符合规定、与中线的相对位置及铺网居中)。

临时支护架设好后必须及时上防退销,必须保证临时支护构件齐全有效。

5、临时绞顶:煤堆上人员将手臂前伸,用大木楔将顶绞实背牢后再进行打锚杆(索)、联网工作。

6、进行临时支护保证最大控顶距为1000mm,最小控顶距为200mm。

7、如分台阶掘进,巷道上部高度不超过2.4m,可不使用防片帮装置。

第三节永久支护1、支护形式:锚网索喷+梯子梁支护形式①顶板支护:锚杆:杆体为高强度左旋无纵筋螺纹钢锚杆,规格为Φ22-M24-2400mm。

相关文档
最新文档
