eplan 多个设备 连续编号

合集下载

EPLAN的使用:有关PLC线号新的编号方法

EPLAN的使用:有关PLC线号新的编号方法

有关PLC线号新的编号方法——根据PLC编址来自动生成PLC线号。

首先,需要设置一个自己的编号规则。

项目数据-连接-编号-设置,如图:
配置:你可以新建一个名称,比如我新建的:Q连接编号
然后,你需要设置一组自己的命名格式。

名称-新建,如图:
①接连组:连接PLC连接点(除了卡电源和总线电缆)的连接
②范围:单个连接
③可用的格式元素:对象数据(连接组建立在该对象的基础上)(PS:双击)
(1)类别:PLC数据
(2)属性:PLC地址-确定
设置完成后,如图:
点确定确定。

最后,按照常规方法:1.放置;2.命名。

即可。

By:无名氏
2015.12.30。

eplan连接编号方式

eplan连接编号方式

3. 单

[


]

把连接定义点放置到原理图页。如果其所属的连接还没有代号,将把 “????”作为代号。
只能在特定的扩展阶段使用该功能。信息
EPLAN
21
连接编号方式
6 命名连接
通过对话框命名连接您可以对能获得连接代号的连接定义点进行说明。
通过连接定义点命名连接。只有选中了所有的连接定义点时,才可以对一个连接进行 说明。(如果图形编辑器中打开了一页,您可以个别选中定义点,否则通过选中页或 项目选出定义点。)如果连接含有无法选中的定义点,则无法对这个连接进行说明。
在调用菜单项后会紧接着自动生成连接。 1. 请 您 从 删 除 连 接 代 号 对 话 框 设 置 框 中 的 下 拉 列 表 中 选 择 一 个 配 置 。
在删除连接代号时要考虑该配置中确定的筛选设置。
2. 如果您想更改筛选设置,请您单击设置框旁边的 [...]。
1. 请在设置:连接编号方式对话框中下选择拉列表中的用户自定义配置,或者通 过 (新建)来创建一个配置。
EPLAN
18
2. 选择选项卡名称,并单击 [ 网络扩展 ]。
连接编号方式
EPLAN
19
连接编号方式 3. 请您选定对话框网络扩展列表选择中所需的功能,并利用箭头按钮将其传输到
列表通过下列对象进行网络扩展。
8. 请 在 后 续 对 话 框 中 确 定 格 式 化 。
框预览会显示代号格式的预览。各个格式元素以其在列表中的顺序显示在连 接代号中。
9. 如果需要,通过箭头按钮修改格式元素的次序。
10.单

[


]

将输入的数值保存到选择的配置中。

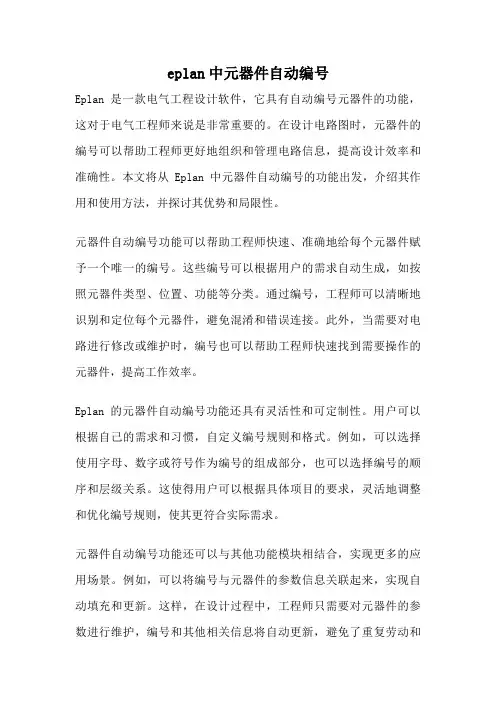

eplan中元器件自动编号

eplan中元器件自动编号

eplan中元器件自动编号Eplan是一款电气工程设计软件,它具有自动编号元器件的功能,这对于电气工程师来说是非常重要的。

在设计电路图时,元器件的编号可以帮助工程师更好地组织和管理电路信息,提高设计效率和准确性。

本文将从Eplan中元器件自动编号的功能出发,介绍其作用和使用方法,并探讨其优势和局限性。

元器件自动编号功能可以帮助工程师快速、准确地给每个元器件赋予一个唯一的编号。

这些编号可以根据用户的需求自动生成,如按照元器件类型、位置、功能等分类。

通过编号,工程师可以清晰地识别和定位每个元器件,避免混淆和错误连接。

此外,当需要对电路进行修改或维护时,编号也可以帮助工程师快速找到需要操作的元器件,提高工作效率。

Eplan的元器件自动编号功能还具有灵活性和可定制性。

用户可以根据自己的需求和习惯,自定义编号规则和格式。

例如,可以选择使用字母、数字或符号作为编号的组成部分,也可以选择编号的顺序和层级关系。

这使得用户可以根据具体项目的要求,灵活地调整和优化编号规则,使其更符合实际需求。

元器件自动编号功能还可以与其他功能模块相结合,实现更多的应用场景。

例如,可以将编号与元器件的参数信息关联起来,实现自动填充和更新。

这样,在设计过程中,工程师只需要对元器件的参数进行维护,编号和其他相关信息将自动更新,避免了重复劳动和错误。

然而,元器件自动编号功能也存在一些局限性。

首先,对于特殊的元器件或特定的项目要求,自动编号可能无法满足需求。

在这种情况下,工程师需要手动调整和修改编号,增加了工作量和出错的可能性。

其次,元器件的编号规则和格式可能因项目的不同而变化,这就要求工程师在每个项目中重新设置和调整编号规则,增加了工作的复杂性。

总结而言,Eplan中的元器件自动编号功能是电气工程设计中一项非常实用的工具。

它可以帮助工程师快速、准确地管理和识别元器件,提高设计效率和准确性。

同时,其灵活性和可定制性也使得用户可以根据具体需求进行调整和优化。

EPLAN技巧(重要)

EPLAN技巧(重要)

EPLAN技巧(重要)1:常规设备属性填写#显示设备标识符-Q1#连接点代号1?2?3?4?5?6#技术参数描述性的文字端子属性#显示设备标识符-XT#名称N连接点不用填,一个端子一般上下2个连接点,中间鞍型跳线,不用再把它单独表示出来。

2:显示的设备标识符和完整的设备标识符如果当前页的位置代号和高层代号和这个设备的一样,则这个设备显示的设备标识符自动变成简写的,省略了高层代号和位置代号,如果不一样,则这个设备的显示的设备标识符不会简写,不会省略前面的高层代号和位置代号。

3:属性的显示类型功能的属性窗口里面,符号数据/功能数据下面,显示类型,当选择为“外部”时候,这个设备不会出现在设备导航器里。

4:打开eplan后,没有新建项目选项?这是由于进eplan时选择的许可证的关系,当选择EPLAN Electric P8-Mainterance时,是不能新建项目的,你可以选择EPLAN ELECTRIC P8-PROFESSIONAL进入eplan。

5:打开eplan时候,提示数据库可能已经损坏,关闭项目窗口,确认后,eplan自动关闭,可尝试点击另外一个项目来启动eplan,失败后,再双击eplan来启动,这时发现,eplan启动了,但是里面没有打开任何项目。

这是因为elplan启动时候,会自动打开上次没有退出的项目,当上次的项目数据出现问题后,eplan打开失败,自动关闭,直接双击一个好的项目后,虽然eplan不能直接打开,但这已经告诉eplan我只打开这个好的项目,而不打开其他项目来启动eplan了,相当于改变了eplan里面的项目,因此,在下次打开eplan 时候,eplan不会默认再打开那个数据库可能损坏的项目了。

在打开eplan后,可以再打开项目来选择数据库损坏的项目,这时就可以通过检查项目来修复这个项目了。

6:地线柱直接作为一个设备连接点插入,在编辑部件时,可设其为M8X20,设10个连接点,因此不用再作为端子插入。

eplan怎样批量设置线号(超详细)

eplan怎样批量设置线号(超详细)

EPLAN怎样批量设置线号(详解版)1.自动编号的操作顺序(1)选中项目-点击项目数据-连接-编号-放置(2)系统自带的是默认,那么我们选个默认,然后点击确定。

线号位置已经放置在连接上面了。

(3)选中项目-项目数据-连接-编号-命名,弹出2个窗口一直点击确定。

(4)线号自动生成完了,如下图:的线号就被删除了。

2.电位、信号、网络、连接的作用范围(截取了一部分图演示,图如下:)(1)电位=从电源到耗电设备之间的所有回路(电位的传递过变压器,变频器等整流设备电位发生改变,所以经过这些设备后不再传递电位),电位是所有信号传递的范围是最大的。

视图-电位跟踪:A:点击图中圆圈的位置。

我们发现除了14,15,16位置,是原有的红色,其他的都变成了黄色。

因为V1是整流器,所以他下面的电位发现了变化。

所以不传递电位。

B:点击图中圆圈的位置。

我们发现14,15,16位置,是变成了黄色,其他的都是原来的红色。

14、15、16是V1整流器整流后的电位,所以变成了黄色,是同电位,其他的部分整流之前的电位,所以颜色是原有的红色。

C:通过以上了个案例可以看出,电位的传递在不经过变压器,变频器等整流设备时电位都是相同的,但在经过了变压器,变频器等整流设备时电位发生改变,所以经过这些设备后不再传递电位。

(2)信号=非连接性元件之间的所有回路(非连接性元件指的是,端子和插头等元件)视图-信号跟踪:A:点击图中圆圈2的连接位置。

我们发现2位置,是变成了黄色,其他的都是原来的红色。

B:点击图中圆圈3的连接位置。

我们发现3,4,5,6位置,是变成了黄色,其他的都是原来的红色。

黄色线表示同一个信号传递,信号碰到元件就断开同一个型号传递,但是经过了端子和插头,信号是不变的。

(3)网络=元件之间的所有回路视图-网络跟踪:A:点击图中圆圈2的连接位置。

我们发现2位置,是变成了黄色,其他的都是原来的红色。

B:点击图中圆圈3的连接位置。

我们发现3,4,5位置,是变成了黄色,其他的都是原来的红色。

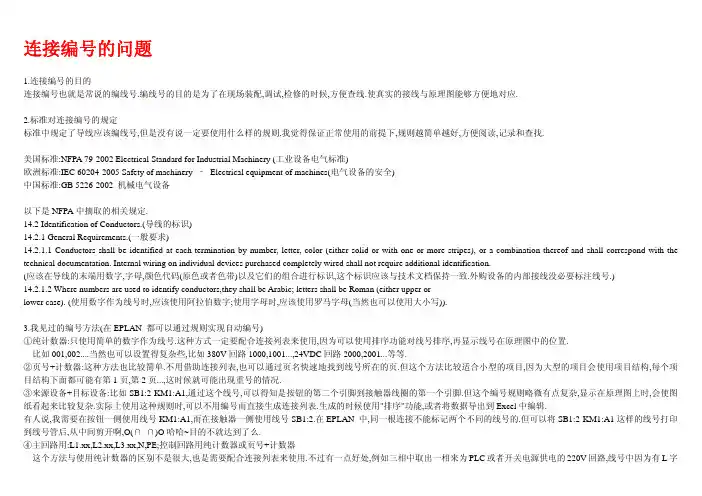

ePLAN 连接编号的问题

ePLAN 连接编号的问题

连接编号的问题1.连接编号的目的连接编号也就是常说的编线号.编线号的目的是为了在现场装配,调试,检修的时候,方便查线.使真实的接线与原理图能够方便地对应.2.标准对连接编号的规定标准中规定了导线应该编线号,但是没有说一定要使用什么样的规则.我觉得保证正常使用的前提下,规则越简单越好,方便阅读,记录和查找.美国标准:NFPA 79-2002 Electrical Standard for Industrial Machinery (工业设备电气标准)欧洲标准:IEC 60204-2005 Safety of machinery –Electrical equipment of machines(电气设备的安全)中国标准:GB 5226-2002 机械电气设备以下是NFPA中摘取的相关规定.14.2 Identification of Conductors.(导线的标识)14.2.1 General Requirements.(一般要求)14.2.1.1 Conductors shall be identified at each termination by number, letter, color (either solid or with one or more stripes), or a combination thereof and shall correspond with the technical documentation. Internal wiring on individual devices purchased completely wired shall not require additional identification.(应该在导线的末端用数字,字母,颜色代码(原色或者色带)以及它们的组合进行标识,这个标识应该与技术文档保持一致.外购设备的内部接线没必要标注线号.)14.2.1.2 Where numbers are used to identify conductors,they shall be Arabic; letters shall be Roman (either upper orlower case). (使用数字作为线号时,应该使用阿拉伯数字;使用字母时,应该使用罗马字母(当然也可以使用大小写)).3.我见过的编号方法(在EPLAN 都可以通过规则实现自动编号)①纯计数器:只使用简单的数字作为线号.这种方式一定要配合连接列表来使用,因为可以使用排序功能对线号排序,再显示线号在原理图中的位置.比如001,002....当然也可以设置得复杂些,比如380V回路1000,1001...,24VDC回路2000,2001...等等.②页号+计数器:这种方法也比较简单.不用借助连接列表,也可以通过页名快速地找到线号所在的页.但这个方法比较适合小型的项目,因为大型的项目会使用项目结构,每个项目结构下面都可能有第1页,第2页...,这时候就可能出现重号的情况.③来源设备+目标设备:比如SB1:2-KM1:A1,通过这个线号,可以得知是按钮的第二个引脚到接触器线圈的第一个引脚.但这个编号规则略微有点复杂,显示在原理图上时,会使图纸看起来比较复杂.实际上使用这种规则时,可以不用编号而直接生成连接列表.生成的时候使用"排序"功能,或者将数据导出到Excel中编辑.有人说,我需要在按钮一侧使用线号KM1:A1,而在接触器一侧使用线号SB1:2.在EPLAN 中,同一根连接不能标记两个不同的线号的.但可以将SB1:2-KM1:A1这样的线号打印到线号管后,从中间剪开啊,O(∩_∩)O哈哈~目的不就达到了么.④主回路用:L1.xx,L2.xx,L3.xx,N,PE;控制回路用纯计数器或页号+计数器这个方法与使用纯计数器的区别不是很大,也是需要配合连接列表来使用.不过有一点好处,例如三相中取出一相来为PLC或者开关电源供电的220V回路,线号中因为有L字样,操作人员知道这个回路中有危险电压.根据IEC相关标准的规定,不同电压等级应该使用不同颜色的导线.但是国内好多公司不太注意这个问题,仅使用红,蓝,黑三种线.这样给带电操作的人员带来了潜在的危险.如图示.⑤高层代号+页号(2位)+计数器(2位,信号)+分隔符(.)+子计数器(2位,单个连接)⑥高层代号+页号(2位)+列号(1位)+列序号(1位)+ 分隔符(.)+子计数器(2位,单个连接)上述两种规则是国内某个大公司(年产值数十亿)的两个部门(不同类型的设备)所使用的线号规则.因为他们一个项目中包含有20个左右的高层代号(他们设备根据功能进行划分,也就是不同用途的系统使用不同的高层代号).这样通过高层代号能够知道,这根线是哪个系统的.页号用于快速找到页面.列号也是用于定位的. 而计数器和子计数器用于区分同一电位下的不同接线.如下图所示:21表示高层代号为=21这个系统05表示页号为第5页01为计数器,表示相同的信号范围,因为全都是与端子相连的,所以都是01,过来一个其他元件,则变成02,03.....01为子计数器,表示相同信号范围下的不同线.即连接到端子的所有接线,都是01.01,01.02,01.03.....这样的格式.查线的时候也是很方便的.⑦PLC相关的回路中,从地址点(DI/DO/AI/AO)到传感器(sensor)/执行器(actuator)的连接(无论中间)是否经过端子/插头,都以地址作为线号,如I0.0,I0.1......或Q0.0,Q0.1...... 其它的回路使用纯计数器或页号+计数器这种编号规则方便检查PLC回路的接线,适合于PLC点数较多的情况.⑧根据电位:☆380V回路:1xxx☆24V AC回路:2xxx☆24VDC回路:3xxx倘若有多个不同的24VC回路,则分别设定:如PLC供电24VDC,用3xxx;如一般控制用24VDC,用4xxx这个编号方式有其方便之处,当控制柜距离现场的设备较远(当然现在的DCS系统或者总线应用能够有效解决这一问题,但鉴于成本或其他原因也有可能还在使用传统的方式),中间经过多级端子进行电源或信号传递.那么在调试或检修的过程中就能够通过线号了解其电位情况,对人身安全有一定的帮助,因为调试很多时候是带电的.但我认为如果项目很大(大型的流水线)使用这种方式会很不方便,因为存在图纸查找困难的问题.⑩最复杂的设置(也就是前面的多种方式的组合)):a.PLC相关的回路用地址作为线号b.有中断点的回路以中断点名称作为线号c.N线和PE线全部以N和PE作为线号d.主回路中电机至柜内元件(不算端子或插头)间的线号用U.xx,V.xx,W.xx的形式e.主回路中其他连线按照L1.xx,L2.xx,L3.xx的形式编号f.其它控制回路使用纯计数器或页号+计数器4.EPLAN 中自动编线号前的注意事项①已经定义为电缆的连接是否需要编号;②同一个端子排中的端子短接,是使用桥接件还是跳线,这会影响编号;③有需要特殊编号的地方应该先手动设置编号;然后再对其它回路自动编号;④同一个项目可以选择不同页使用不同的编号规则;⑤为了使图纸美观,编号完成后还应该进行线号位置的调整等工作.⑥线号可以输出到Excel中进行编辑,打印.也可以使用Phoenix的编辑软件读取EPLAN 中的线号,然后输出到专门的打印机进行打印.5.结论通过上述的一些编号规则,我们可以看出.不同的编号方式各有其优缺点,它们适合于不同的项目,场合.→对于机床制造或其他机械设备,图纸量很小,通常不超过20页.那么仅仅使用纯计数器就够了.或者使用来源-目标的格式.→对于中型或大型项目,就要考虑加入高层代号或位置代号,页号到线号中,方便查找图纸.→对于项目中PLC的点数较多时可以考虑使用PLC的地址作为线号.→对于人身安全性要求较高的场合,可以根据电位情况制定相应的规则因此没有"最好"的编号规则,只有"最适合"的编号规则.或许这就是标准中没有规定一定要怎么编号的原因吧.。

eplan使用小技巧

eplan使用小技巧

eplan使用小技巧怎样为连接自动编号(线号)EPLAN为用户提供了强大的连接自动编号功能,这也导致使用的难度增加,但是实际上我们只关心主要的功能:自动编号是怎样实现的.从大体上讲,要完成连接编号有如下步骤:1 首先是要确定一种编号方案,即要确定线号字符集(数字/字母的组合方式),线号的产生规则(是基于电位还是基于信号等),线号的外观(位置/字体等)等等.进入设置界面的方式有几种, 其中一种方法是:选项->设置->’项目名称’->连接->编号->’配置方案名称’(或者新建一种方案).2 根据配置好的编号方案放置线号.操作方法:项目数据->连接->编号->定位.如果不是对整个项目放置编号,在执行定位前要先确定具体范围:一是在页导航器中选中要放置编号的页集合; 二是在连接导航器中选中要放置编号的连接集合.这一步骤执行完成后,会在显示连接编号位置放置一些问号.3 (无手动编号请跳过这一步)如果项目中有一部分线号需要手动编号,那么接下来的操作就不能少:a) 将需要手动编号的问号修改为实际的线号;b) 勾选该连接的属性’手动放置’(如果没有该属性请添加);在进行手动编号时要注意两点:I) 手动编号的作用范围与配置的编号方案有关.例如,如果编号是基于电位进行的,那么与手动放置编号的连接电位相同的所有连接均会被放置手动编号,也就是说相同编号只需手动编号一处就行了.II) 手动放置的编号不要处于自动编号的范围内,否则自动产生的编号会与手动编号重复.4 根据配置好的编号方案执行手动编号,方法是:项目数据->连接->编号->命名,并勾选’除了手动放置’选项,并执行编号.Eplan_P8的一些小技巧1.页名后缀由字母变数字?选项-设置-项目-管理-页-页名-子页标识2.修改自动连接电缆颜色?选项-层管理-符号图形3.取消或更改中断点不需要的关联?改变序号双击中断点-中断点-修改序号3.1 更改中断点的关联?项目数据-连接-中断点导航器-选择要修改-中断点分类4.取消自动生成线的连接?用断点指令插入-连接符号-断点5.改变图纸背境颜色?选项-设置-用户-图形的编辑-常规-修改配置(白色、黑色、灰色)6.显示自动电缆连接?项目数据-连接-刷新7 , EPLAN部件的制作方法1、找到各个厂家产品的报价表;2、把产品的信息填写到附件中的EXCEL表格中,表格中的有颜色的地方是需要填写的(填写说明在批注中),其余的复制;3、把填好的EXCEL表格另存为CSV格式文件;4、打开EPLAN,部件管理,点击附件按钮,新数据库,然后倒入刚才的CSV文件说明:按刚才的方法制作的部件库不能完全实现EPLAN的基于对象化的画图,即通过插入设备,即可画出电气符号。

eplan怎样批量设置线号(超详细)

eplan怎样批量设置线号(超详细)

EPLAN怎样批量设置线号(详解版)1.自动编号的操作顺序(1)选中项目-点击项目数据-连接-编号-放置(2)系统自带的是默认,那么我们选个默认,然后点击确定。

线号位置已经放置在连接上面了。

(3)选中项目-项目数据-连接-编号-命名,弹出2个窗口一直点击确定。

(4)线号自动生成完了,如下图:的线号就被删除了。

2.电位、信号、网络、连接的作用范围(截取了一部分图演示,图如下:)(1)电位=从电源到耗电设备之间的所有回路(电位的传递过变压器,变频器等整流设备电位发生改变,所以经过这些设备后不再传递电位),电位是所有信号传递的范围是最大的。

视图-电位跟踪:A:点击图中圆圈的位置。

我们发现除了14,15,16位置,是原有的红色,其他的都变成了黄色。

因为V1是整流器,所以他下面的电位发现了变化。

所以不传递电位。

B:点击图中圆圈的位置。

我们发现14,15,16位置,是变成了黄色,其他的都是原来的红色。

14、15、16是V1整流器整流后的电位,所以变成了黄色,是同电位,其他的部分整流之前的电位,所以颜色是原有的红色。

C:通过以上了个案例可以看出,电位的传递在不经过变压器,变频器等整流设备时电位都是相同的,但在经过了变压器,变频器等整流设备时电位发生改变,所以经过这些设备后不再传递电位。

(2)信号=非连接性元件之间的所有回路(非连接性元件指的是,端子和插头等元件)视图-信号跟踪:A:点击图中圆圈2的连接位置。

我们发现2位置,是变成了黄色,其他的都是原来的红色。

B:点击图中圆圈3的连接位置。

我们发现3,4,5,6位置,是变成了黄色,其他的都是原来的红色。

黄色线表示同一个信号传递,信号碰到元件就断开同一个型号传递,但是经过了端子和插头,信号是不变的。

(3)网络=元件之间的所有回路视图-网络跟踪:A:点击图中圆圈2的连接位置。

我们发现2位置,是变成了黄色,其他的都是原来的红色。

B:点击图中圆圈3的连接位置。

我们发现3,4,5位置,是变成了黄色,其他的都是原来的红色。

EPLAN-连接编号的问题

EPLAN-连接编号的问题

连接编号的问题1.连接编号的目的连接编号也就是常说的编线号.编线号的目的是为了在现场装配,调试,检修的时候,方便查线.使真实的接线与原理图能够方便地对应.2.标准对连接编号的规定标准中规定了导线应该编线号,但是没有说一定要使用什么样的规则.我觉得保证正常使用的前提下,规则越简单越好,方便阅读,记录和查找.美国标准:NFPA 79-2002 Electrical Standard for Industrial Machinery (工业设备电气标准)欧洲标准:IEC 60204-2005 Safety of machinery – Electrical equipment of machines(电气设备的安全)中国标准:GB 5226-2002 机械电气设备以下是NFPA中摘取的相关规定.14.2 Identification of Conductors.(导线的标识)14.2.1 General Requirements.(一般要求)14.2.1.1 Conductors shall be identified at each termination by number, letter, color (either solid or with one or more stripes), or a combination thereof and shall correspond with the technical documentation. Internal wiring on individual devices purchased completely wired shall not require additional identification.(应该在导线的末端用数字,字母,颜色代码(原色或者色带)以及它们的组合进行标识,这个标识应该与技术文档保持一致.外购设备的内部接线没必要标注线号.)14.2.1.2 Where numbers are used to identify conductors,they shall be Arabic; letters shall be Roman (either upper orlower case). (使用数字作为线号时,应该使用阿拉伯数字;使用字母时,应该使用罗马字母(当然也可以使用大小写)).3.我见过的编号方法(在EPLAN 都可以通过规则实现自动编号)①纯计数器:只使用简单的数字作为线号.这种方式一定要配合连接列表来使用,因为可以使用排序功能对线号排序,再显示线号在原理图中的位置.比如001,002….当然也可以设置得复杂些,比如380V回路1000,1001…,24VDC回路2000,2001…等等.②页号+计数器:这种方法也比较简单.不用借助连接列表,也可以通过页名快速地找到线号所在的页.但这个方法比较适合小型的项目,因为大型的项目会使用项目结构,每个项目结构下面都可能有第1页,第2页…,这时候就可能出现重号的情况.③ 来源设备+目标设备:比如SB1:2-KM1:A1,通过这个线号,可以得知是按钮的第二个引脚到接触器线圈的第一个引脚.但这个编号规则略微有点复杂, 显示在原理图上时,会使图纸看起来比较复杂.实际上使用这种规则时,可以不用编号而直接生成连接列表.生成的时候使用”排序”功能,或者将数据导出到 Excel中编辑.有人说,我需要在按钮一侧使用线号KM1:A1,而在接触器一侧使用线号SB1:2.在EPLAN 中,同一根连接不能标记两个不同的线号的.但可以将SB1:2-KM1:A1这样的线号打印到线号管后,从中间剪开啊,O(∩_∩)O哈哈~目的不就达到了么.④主回路用:L1.xx,L2.xx,L3.xx,N,PE;控制回路用纯计数器或页号+计数器这个方法与使用纯计数器的区别不是很大,也是需要配合连接列表来使用.不过有一点好处,例如三相中取出一相来为PLC或者开关电源供电的220V回路,线号中因为有L字样,操作人员知道这个回路中有危险电压.根据IEC相关标准的规定,不同电压等级应该使用不同颜色的导线.但是国内好多公司不太注意这个问题,仅使用红,蓝,黑三种线.这样给带电操作的人员带来了潜在的危险.如图示.⑤高层代号+页号(2位)+计数器(2位,信号)+分隔符(.)+子计数器(2位,单个连接)⑥高层代号+页号(2位)+列号(1位)+列序号(1位)+ 分隔符(.)+子计数器(2位,单个连接)上述两种规则是国内某个大公司(年产值数十亿)的两个部门(不同类型的设备)所使用的线号规则.因为他们一个项目中包含有20个左右的高层代号(他们设备根据功能进行划分,也就是不同用途的系统使用不同的高层代号).这样通过高层代号能够知道,这根线是哪个系统的.页号用于快速找到页面.列号也是用于定位的. 而计数器和子计数器用于区分同一电位下的不同接线.如下图所示:21表示高层代号为=21这个系统05表示页号为第5页01为计数器,表示相同的信号范围,因为全都是与端子相连的,所以都是01,过来一个其他元件,则变成02,03…..01为子计数器,表示相同信号范围下的不同线.即连接到端子的所有接线,都是01.01,01.02,01.03…..这样的格式.查线的时候也是很方便的.⑦PLC相关的回路中,从地址点(DI/DO/AI/AO)到传感器(sensor)/执行器(actuator)的连接(无论中间)是否经过端子/插头,都以地址作为线号,如I0.0,I0.1……或Q0.0,Q0.1……其它的回路使用纯计数器或页号+计数器这种编号规则方便检查PLC回路的接线,适合于PLC点数较多的情况.⑧根据电位:☆380V回路:1xxx☆24VAC回路:2xxx☆24VDC回路:3xxx倘若有多个不同的24VC回路,则分别设定:如PLC供电24VDC,用3xxx;如一般控制用24VDC,用4xxx这个编号方式有其方便之处,当控制柜距离现场的设备较远(当然现在的DCS系统或者总线应用能够有效解决这一问题,但鉴于成本或其他原因也有可能还在使用传统的方式),中间经过多级端子进行电源或信号传递.那么在调试或检修的过程中就能够通过线号了解其电位情况,对人身安全有一定的帮助,因为调试很多时候是带电的.但我认为如果项目很大(大型的流水线)使用这种方式会很不方便,因为存在图纸查找困难的问题.⑩最复杂的设置(也就是前面的多种方式的组合)):a.PLC相关的回路用地址作为线号b.有中断点的回路以中断点名称作为线号c.N线和PE线全部以N和PE作为线号d.主回路中电机至柜内元件(不算端子或插头)间的线号用U.xx,V.xx,W.xx的形式e.主回路中其他连线按照L1.xx,L2.xx,L3.xx的形式编号f.其它控制回路使用纯计数器或页号+计数器4.EPLAN 中自动编线号前的注意事项①已经定义为电缆的连接是否需要编号;②同一个端子排中的端子短接,是使用桥接件还是跳线,这会影响编号;③有需要特殊编号的地方应该先手动设置编号;然后再对其它回路自动编号;④同一个项目可以选择不同页使用不同的编号规则;⑤为了使图纸美观,编号完成后还应该进行线号位置的调整等工作.⑥线号可以输出到Excel中进行编辑,打印.也可以使用Phoenix的编辑软件读取EPLAN 中的线号,然后输出到专门的打印机进行打印.5.结论通过上述的一些编号规则,我们可以看出.不同的编号方式各有其优缺点,它们适合于不同的项目,场合.→对于机床制造或其他机械设备,图纸量很小,通常不超过20页.那么仅仅使用纯计数器就够了.或者使用来源-目标的格式.→对于中型或大型项目,就要考虑加入高层代号或位置代号,页号到线号中,方便查找图纸.→对于项目中PLC的点数较多时可以考虑使用PLC的地址作为线号.→对于人身安全性要求较高的场合,可以根据电位情况制定相应的规则因此没有”最好”的编号规则,只有”最适合”的编号规则.或许这就是标准中没有规定一定要怎么编号的原因吧.6.后序在<中国工控网>中有一个关于编号的讨论的帖子供大家参考,大家各抒己见,发布自己的看法,是一个难得的好贴.标题:求助:EPLAN P8线号的问题大家如果大家对我的论述有需要进一步补充或指正的的,请不吝赐教.。

EPLAN-连接编号的问题

EPLAN-连接编号的问题

连接编号的问题1.连接编号的目的连接编号也就是常说的编线号.编线号的目的是为了在现场装配,调试,检修的时候,方便查线.使真实的接线与原理图能够方便地对应.2.标准对连接编号的规定标准中规定了导线应该编线号,但是没有说一定要使用什么样的规则.我觉得保证正常使用的前提下,规则越简单越好,方便阅读,记录和查找.美国标准:NFPA 79-2002 Electrical Standard for Industrial Machinery (工业设备电气标准)欧洲标准:IEC 60204-2005 Safety of machinery – Electrical equipment of machines(电气设备的安全)中国标准:GB 5226-2002 机械电气设备以下是NFPA中摘取的相关规定.14.2 Identification of Conductors.(导线的标识)14.2.1 General Requirements.(一般要求)14.2.1.1 Conductors shall be identified at each termination by number, letter, color (either solid or with one or more stripes), or a combination thereof and shall correspond with the technical documentation. Internal wiring on individual devices purchased completely wired shall not require additional identification.(应该在导线的末端用数字,字母,颜色代码(原色或者色带)以及它们的组合进行标识,这个标识应该与技术文档保持一致.外购设备的内部接线没必要标注线号.)14.2.1.2 Where numbers are used to identify conductors,they shall be Arabic; letters shall be Roman (either upper orlower case). (使用数字作为线号时,应该使用阿拉伯数字;使用字母时,应该使用罗马字母(当然也可以使用大小写)).3.我见过的编号方法(在EPLAN 都可以通过规则实现自动编号)①纯计数器:只使用简单的数字作为线号.这种方式一定要配合连接列表来使用,因为可以使用排序功能对线号排序,再显示线号在原理图中的位置.比如001,002….当然也可以设置得复杂些,比如380V回路1000,1001…,24VDC回路2000,2001…等等.②页号+计数器:这种方法也比较简单.不用借助连接列表,也可以通过页名快速地找到线号所在的页.但这个方法比较适合小型的项目,因为大型的项目会使用项目结构,每个项目结构下面都可能有第1页,第2页…,这时候就可能出现重号的情况.③ 来源设备+目标设备:比如SB1:2-KM1:A1,通过这个线号,可以得知是按钮的第二个引脚到接触器线圈的第一个引脚.但这个编号规则略微有点复杂, 显示在原理图上时,会使图纸看起来比较复杂.实际上使用这种规则时,可以不用编号而直接生成连接列表.生成的时候使用”排序”功能,或者将数据导出到 Excel中编辑.有人说,我需要在按钮一侧使用线号KM1:A1,而在接触器一侧使用线号SB1:2.在EPLAN 中,同一根连接不能标记两个不同的线号的.但可以将SB1:2-KM1:A1这样的线号打印到线号管后,从中间剪开啊,O(∩_∩)O哈哈~目的不就达到了么.④主回路用:L1.xx,L2.xx,L3.xx,N,PE;控制回路用纯计数器或页号+计数器这个方法与使用纯计数器的区别不是很大,也是需要配合连接列表来使用.不过有一点好处,例如三相中取出一相来为PLC或者开关电源供电的220V回路,线号中因为有L字样,操作人员知道这个回路中有危险电压.根据IEC相关标准的规定,不同电压等级应该使用不同颜色的导线.但是国内好多公司不太注意这个问题,仅使用红,蓝,黑三种线.这样给带电操作的人员带来了潜在的危险.如图示.⑤高层代号+页号(2位)+计数器(2位,信号)+分隔符(.)+子计数器(2位,单个连接)⑥高层代号+页号(2位)+列号(1位)+列序号(1位)+ 分隔符(.)+子计数器(2位,单个连接)上述两种规则是国内某个大公司(年产值数十亿)的两个部门(不同类型的设备)所使用的线号规则.因为他们一个项目中包含有20个左右的高层代号(他们设备根据功能进行划分,也就是不同用途的系统使用不同的高层代号).这样通过高层代号能够知道,这根线是哪个系统的.页号用于快速找到页面.列号也是用于定位的. 而计数器和子计数器用于区分同一电位下的不同接线.如下图所示:21表示高层代号为=21这个系统05表示页号为第5页01为计数器,表示相同的信号范围,因为全都是与端子相连的,所以都是01,过来一个其他元件,则变成02,03…..01为子计数器,表示相同信号范围下的不同线.即连接到端子的所有接线,都是01.01,01.02,01.03…..这样的格式.查线的时候也是很方便的.⑦PLC相关的回路中,从地址点(DI/DO/AI/AO)到传感器(sensor)/执行器(actuator)的连接(无论中间)是否经过端子/插头,都以地址作为线号,如I0.0,I0.1……或Q0.0,Q0.1……其它的回路使用纯计数器或页号+计数器这种编号规则方便检查PLC回路的接线,适合于PLC点数较多的情况.⑧根据电位:☆380V回路:1xxx☆24VAC回路:2xxx☆24VDC回路:3xxx倘若有多个不同的24VC回路,则分别设定:如PLC供电24VDC,用3xxx;如一般控制用24VDC,用4xxx这个编号方式有其方便之处,当控制柜距离现场的设备较远(当然现在的DCS系统或者总线应用能够有效解决这一问题,但鉴于成本或其他原因也有可能还在使用传统的方式),中间经过多级端子进行电源或信号传递.那么在调试或检修的过程中就能够通过线号了解其电位情况,对人身安全有一定的帮助,因为调试很多时候是带电的.但我认为如果项目很大(大型的流水线)使用这种方式会很不方便,因为存在图纸查找困难的问题.⑩最复杂的设置(也就是前面的多种方式的组合)):a.PLC相关的回路用地址作为线号b.有中断点的回路以中断点名称作为线号c.N线和PE线全部以N和PE作为线号d.主回路中电机至柜内元件(不算端子或插头)间的线号用U.xx,V.xx,W.xx的形式e.主回路中其他连线按照L1.xx,L2.xx,L3.xx的形式编号f.其它控制回路使用纯计数器或页号+计数器4.EPLAN 中自动编线号前的注意事项①已经定义为电缆的连接是否需要编号;②同一个端子排中的端子短接,是使用桥接件还是跳线,这会影响编号;③有需要特殊编号的地方应该先手动设置编号;然后再对其它回路自动编号;④同一个项目可以选择不同页使用不同的编号规则;⑤为了使图纸美观,编号完成后还应该进行线号位置的调整等工作.⑥线号可以输出到Excel中进行编辑,打印.也可以使用Phoenix的编辑软件读取EPLAN 中的线号,然后输出到专门的打印机进行打印.5.结论通过上述的一些编号规则,我们可以看出.不同的编号方式各有其优缺点,它们适合于不同的项目,场合.→对于机床制造或其他机械设备,图纸量很小,通常不超过20页.那么仅仅使用纯计数器就够了.或者使用来源-目标的格式.→对于中型或大型项目,就要考虑加入高层代号或位置代号,页号到线号中,方便查找图纸.→对于项目中PLC的点数较多时可以考虑使用PLC的地址作为线号.→对于人身安全性要求较高的场合,可以根据电位情况制定相应的规则因此没有”最好”的编号规则,只有”最适合”的编号规则.或许这就是标准中没有规定一定要怎么编号的原因吧.6.后序在<中国工控网>中有一个关于编号的讨论的帖子供大家参考,大家各抒己见,发布自己的看法,是一个难得的好贴.标题:求助:EPLAN P8线号的问题大家如果大家对我的论述有需要进一步补充或指正的的,请不吝赐教.。

eplan 常用线号编号规则

eplan 常用线号编号规则

eplan 常用线号编号规则eplan常用线号编号规则在电气工程中,线号的编号规则是非常重要的,它能够帮助工程师迅速准确地理解和识别电路图中的各个线路。

而eplan作为一款专业的电气工程设计软件,也有其自身的线号编号规则。

本文将介绍eplan常用线号编号规则,并对其进行详细解析。

一、线号编号规则概述eplan的线号编号规则主要由字母和数字组成,其中字母代表线路的功能,数字代表线路的顺序。

下面是eplan常用的线号编号规则及其对应的功能:1. 电源线:L、N、PE2. 控制线:K3. 信号线:S4. 传感器线:M5. 电机线:M6. 仪表线:I7. 灯光线:L8. 报警线:A9. 通讯线:C10. 保险丝线:F11. 地线:E二、线号编号规则详解1. 电源线电源线的线号编号规则是L、N、PE。

其中L代表火线,N代表零线,PE代表保护地线。

这三种线路在电气系统中非常重要,它们提供了电能的供给和电气设备的保护。

2. 控制线控制线的线号编号规则是K。

控制线主要用于电气设备的控制信号传输,如按钮、开关等。

通过控制线的连接,工程师可以实现对设备的启停、调节等控制功能。

3. 信号线信号线的线号编号规则是S。

信号线主要用于传输各种信号,如测量信号、控制信号等。

在电气系统中,信号线的传输质量对系统的稳定性和可靠性有着重要影响。

4. 传感器线传感器线的线号编号规则是M。

传感器线主要用于连接各种传感器,如温度传感器、压力传感器等。

通过传感器线的连接,工程师可以获取各种环境参数,并进行相应的控制和调节。

5. 电机线电机线的线号编号规则是M。

电机线主要用于连接电机,通过电机线的连接,工程师可以实现对电机的控制和运行。

6. 仪表线仪表线的线号编号规则是I。

仪表线主要用于连接各种仪表,如电流表、电压表等。

通过仪表线的连接,工程师可以获取各种电气参数,并进行相应的监测和调节。

7. 灯光线灯光线的线号编号规则是L。

灯光线主要用于连接各种灯具,通过灯光线的连接,工程师可以实现对灯光的控制和调节。

eplan设备在线编号

eplan设备在线编号

3.1 在线编号 ....................................................... 9
3.2 在线编号并设定字符 ............................................ 10
4
设备不能在线编号 ................................................. 11
6.2 在一个位置上粘贴
1. 请在页 < 项目名称 > 对话框中双击想把原理图元素粘贴到其中的原理图页。
EPLAN
21
2. 请 选 择 菜 单 项 编 辑
设备在线编号 > 插入。
如果您把光标在原理图上移动,那么原理图元素取决于光标。
3. 请在原理图页中单击一个位置,原理图元素应该在这个位置上从 EPLAN 剪贴板
设备在线编号
只能在特定的扩展阶段使用该功能。信息
EPLAN
18
设备在线编号
6 复制,剪切并且粘贴原理图元素
前提条件: • 已打开一个项目。 • 此项目包含在其上已放置功能的页面。
页 > 导航器
6.1 复制或剪切
1. 请 在 页 < 项 目 名 称 > 对 话 框 中 双 击 原 理 图 页 。 原理图页在图形编辑器中打开。
10.单击 [确定]。
11.为了给所有其它设备和连接点确定在线编号,请在设备标识和名称选项卡中采 取同样方式。
EPLAN
6
12.单击 (保存)和 [确定]。
设备在线编号
只能在特定的扩展阶段使用该功能。信息
EPLAN
7
设备在线编号
2 在显示的设备标识中设定前缀

eplan中元器件自动编号

eplan中元器件自动编号

eplan中元器件自动编号EPLAN中的元器件自动编号在电气工程设计中,元器件的自动编号是一个重要的环节。

它可以帮助工程师快速准确地定位和识别元器件,提高设计效率和准确性。

而EPLAN作为一种专业的电气工程设计软件,提供了强大的元器件自动编号功能,使设计工作更加便捷和高效。

EPLAN中的元器件自动编号功能可以根据设计规范和要求,自动生成符合要求的编号。

这些编号可以包括元器件的型号、规格、功能等信息,使得工程师可以清晰地了解每个元器件的特点和用途。

通过EPLAN的自动编号功能,设计人员只需简单地设定编号规则和格式,即可快速生成符合要求的编号。

在EPLAN中,元器件的自动编号可以按照不同的方式进行分类和标识。

常见的方式包括按照功能、电气连接关系、逻辑关系等进行编号。

例如,对于一个电气控制柜,可以按照电源、开关、保护器、继电器等功能对元器件进行编号。

这样,工程师可以根据编号快速找到所需的元器件,提高工作效率。

在EPLAN中,元器件的自动编号还可以根据电气连接关系进行编号。

当设计人员将元器件连接在一起时,EPLAN会自动识别并生成相应的编号。

这样,工程师可以通过编号快速了解元器件之间的连接关系,避免错误连接和漏接的情况发生。

除了按照功能和连接关系进行编号外,EPLAN还支持按照逻辑关系进行编号。

在复杂的电气系统设计中,元器件之间存在着复杂的逻辑关系。

通过EPLAN的自动编号功能,可以根据这些逻辑关系生成相应的编号。

这样,工程师可以清晰地了解系统的逻辑结构,方便后续的维护和调试工作。

值得注意的是,在使用EPLAN的自动编号功能时,设计人员需要提前设定好编号规则和格式。

这些规则和格式应该符合设计要求和规范,并且要与实际的元器件相匹配。

只有在设定了正确的规则和格式后,EPLAN才能准确地生成符合要求的编号。

总结起来,EPLAN中的元器件自动编号功能是一个非常实用和高效的工具。

它可以帮助工程师快速准确地识别和定位元器件,提高设计效率和准确性。

EPLAN使用:有关PLC线号新的编号方法

EPLAN使用:有关PLC线号新的编号方法

有关PLC线号新的编号方法——根据PLC编址来自动生成PLC线号。

首先,需要设置一个自己的编号规则。

项目数据-连接-编号-设置,如图:
配置:你可以新建一个名称,比如我新建的:Q连接编号
然后,你需要设置一组自己的命名格式。

名称-新建,如图:
①接连组:连接PLC连接点(除了卡电源和总线电缆)的连接
②范围:单个连接
③可用的格式元素:对象数据(连接组建立在该对象的基础上)(PS:双击)
(1)类别:PLC数据
(2)属性:PLC地址-确定
设置完成后,如图:
点确定确定。

最后,按照常规方法:1.放置;2.命名。

即可。

By:无名氏
2015.12.30。

EPLAN常见问题汇总

EPLAN常见问题汇总

EPLAN常见问题汇总一. 怎样为连接自动编号EPLAN为用户提供了强大的连接自动编号功能,这也导致使用的难度增加,但是实际上我们只关心主要的功能:自动编号是怎样实现的.从大体上讲,要完成连接编号有如下步骤:1 首先是要确定一种编号方案,即要确定线号字符集(数字/字母的组合方式),线号的产生规则(是基于电位还是基于信号等),线号的外观(位置/字体等)等等.进入设置界面的方式有几种, 其中一种方法是:选项->设置->\项目名称\连接->编号->\配置方案名称\或者新建一种方案).2 根据配置好的编号方案放置线号.操作方法:项目数据->连接->编号->定位.如果不是对整个项目放置编号,在执行定位前要先确定具体范围:一是在页导航器中选中要放置编号的页集合;二是在连接导航器中选中要放置编号的连接集合.这一步骤执行完成后,会在显示连接编号位置放置一些问号.3 (无手动编号请跳过这一步)如果项目中有一部分线号需要手动编号,那么接下来的操作就不能少: a) 将需要手动编号的问号修改为实际的线号;b) 勾选该连接的属性\手动放置\如果没有该属性请添加); 在进行手动编号时要注意两点:I) 手动编号的作用范围与配置的编号方案有关.例如,如果编号是基于电位进行的,那么与手动放置编号的连接电位相同的所有连接均会被放置手动编号,也就是说相同编号只需手动编号一处就行了.II) 手动放置的编号不要处于自动编号的范围内,否则自动产生的编号会与手动编号重复.4 根据配置好的编号方案执行手动编号,方法是:项目数据->连接->编号->命名,并勾选\除了手动放置\选项,并执行编号.二. AutoCAD文件的导入导出 (1.9版本已修正)针对这个问题发帖很多,要成功完成dwg/dxf文件的导入导出操作需注意: 1 dwg/dxf文件的路径名称中不能含有中文;2 dwg/dxf文件不能存储在系统盘中;3 (导出时)EPLAN的图层名称不能含有中文.这一要求标准情况下是满足的,因为EPLAN所有的图层中都没有中文.但当EPLAN 文件中曾经执行过导入,并且导入的dwg文件里含有中文名称的图层后,这些具有中文名称的图层将使得导出操作无法正常完成.这种情况下要完成导出操作就必须对EPLAN进行图层管理,进入方法是点击菜单:选项->层管理.(这一条在V1.8.6下未作测试)三. 导出的PDF文件中无法显示中文 (1.9版本已修正)要想在导出的PDF文件中显示中文,就必须为多语言文本对象指定Unicode字体,可供选择的字体有:PMingLiU/Arial Unicode MS/Siemens Sans Global等,如果你的系统里没有,可在网上下载并安装.字体安装后,就可以为每一处多语言文本单独指定Unicode 字体,即是什么地方需要显示中文就指派一次不同的字体,当然也可以一次搞定,方法是点击菜单:选项->设置->公司->图形编辑器->字体,设置\字体1\为任一种Unicode(Arial Unicode MS)字体即可. 如果还不能解决就要查看项目设置对吗,方法是点击菜单:选项->设置->项目->图形编辑器->字体,设置\字体1\为任一种Unicode字体,或者“源自于公司设置” (如果没字体就得安装了,安装步骤见下面在 Microsoft Windows 2000 或 Microsoft Windows XP:单击更改或删除程序,单击 Microsoft Office XP (或Microsoft Word 2002 ),然后单击更改。

EPLANP8线号自动标记的方法(word文档良心出品)

EPLANP8线号自动标记的方法(word文档良心出品)

EPLANP8线号自动标记的方法怎样为连接自动编号(线号)EPLAN为用户提供了强大的连接自动编号功能,这也导致使用的难度增加,但是实际上我们只关心主要的功能:自动编号是怎样实现的。

从大体上讲,要完成连接编号有如下步骤:1首先是要确定一种编号方案,即要确定线号字符集(数字/字母的组合方式),线号的产生规则(是基于电位还是基于信号等),线号的外观(位置/字体等)等等。

进入设置界面的方式有几种,其中一种方法是:选项->设置->’项目名称’->连接->编号->’配置方案名称’(或者新建一种方案)。

2根据配置好的编号方案放置线号。

操作方法:项目数据->连接->编号->定位。

如果不是对整个项目放置编号,在执行定位前要先确定具体范围:一是在页导航器中选中要放置编号的页集合;二是在连接导航器中选中要放置编号的连接集合。

这一步骤执行完成后,会在显示连接编号位置放置一些问号。

3(无手动编号请跳过这一步)如果项目中有一部分线号需要手动编号,那么接下来的操作就不能少:a)将需要手动编号的问号修改为实际的线号;b)勾选该连接的属性’手动放置’(如果没有该属性请添加);在进行手动编号时要注意两点:I)手动编号的作用范围与配置的编号方案有关。

例如,如果编号是基于电位进行的,那么与手动放置编号的连接电位相同的所有连接均会被放置手动编号,也就是说相同编号只需手动编号一处就行了。

II)手动放置的编号不要处于自动编号的范围内,否则自动产生的编号会与手动编号重复。

4根据配置好的编号方案执行手动编号,方法是:项目数据->连接->编号->命名,并勾选’除了手动放置’选项,并执行编号。

EPLAN自动编号教程使用强大的EPLAN电气绘图工具,怎样才能选择适合我们要求的自动编号呢?首先,选择我们要编号的电路图然后如图所示:可以先设置,也可以在后面设置我们先放置吧在这里,我们选每电位信号,点击右边的,可以进入设置界面,在这里,我们按默认就可以啦!点击确定,回到界面再点击确定(如果需要应用到整个项目的话,请勾上)效果如下:在确认放置的符号,连接的方法复合我们的要求之后,操作如下图:这里,你可以输入自己喜欢的起始值出现预览效果,满意的话就确定。
