计算机基本结构(图解)
电脑主机构成：1. CPU；2. 主板；3. 硬盘；4. 内存；5. 显卡；6. 声卡；7. 网卡；8. 光驱；9.电源。
电脑机箱主板，又叫主机板、系统板或母板，它分为商用主板和工业主板两种。
主板一般为矩形电路板，上面安装了组成计算机的主要电路系统，一般有芯片部分（BIOS芯片、CMOS 芯片等）、接口部分（COM、LPT、USB、MIDI、IDE、SATA、PS/2等）、扩展槽部分（AGP插槽、PCI插槽、CNR插槽、内存插槽等）。
芯片BIOS芯片：是一块方块状的存储器，里面存有与该主板搭配的基本输入输出系统程序。
能够让主板识别各种硬件，还可以设置引导系统的设备，调整CPU外频等。
BIOS芯片是可以写入的，这方便用户更新BIOS的版本，以获取更好的性能及对电脑最新硬件的支持。
CMOS芯片：是一种低耗电随机存贮器，其主要作用是用来存放BIOS中的设置信息以及系统时间日期。
如果CMOS中数据损坏，计算机将无法正常工作，为了确保CMOS数据不被损坏，主板厂商都在主板上设置了开关跳线，一般默认为关闭。
当要CMOS数据进行更新时，可将它设置为可改写。
为使计算机不丢失CMOS和系统时钟信息，在CMOS芯片的附近有一个电池给他持续供电。
南北桥芯片：横跨AGP插槽左右两边的两块芯片就是南北桥芯片。
南桥多位于PCI插槽的上面；而CPU插槽旁边，被散热片盖住的就是北桥芯片。
北桥芯片主要负责处理CPU、内存、显卡三者间的“交通”。
南桥芯片则负责硬盘等存储设备和PCI之间的数据流通。
南桥和北桥合称芯片组。
芯片组以北桥芯片为核心，一般情况，主板的命名都是以北桥的核心名称命名的。
芯片组在很大程度上决定了主板的功能和性能。
需要注意的是，AMD平台中部分芯片组因AMD CPU内置内存控制器，可采取单芯片的方式，如nⅥDIA nForce 4便采用无北桥的设计。
从AMD的K58开始，主板内置了内存控制器，因此北桥便不必集成内存控制器。
电脑主板详细图解
电脑主板各部件详细图解一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。
它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。
一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。
而一些要求较高的主板的线路板可达到6-8层或更多。
主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。
制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。
这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。
而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。
而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。
接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。
在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，P TH)。
在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。
在开始电镀之前，必须先清掉孔内的杂物。
这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。
清除与电镀动作都会在化学过程中完成。
接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。
然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。
此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。
最后，就是测试了。
测试PCB是否有短路或是断路的状况，可以使用光学或电子方式测试。

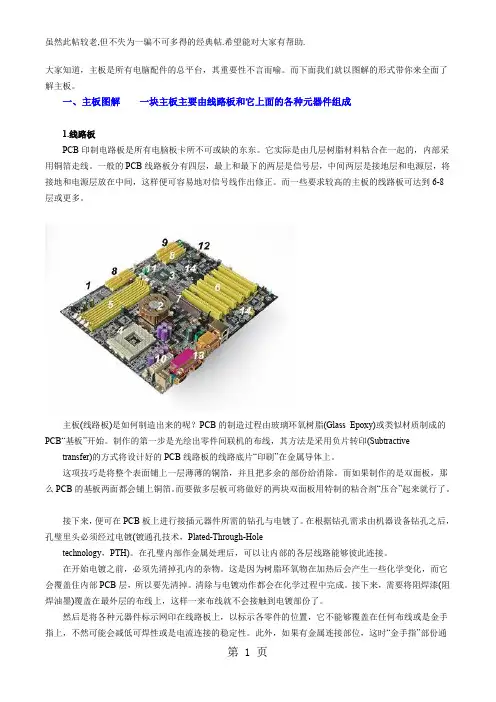

全面讲解电脑主板构造及原理(图解)word资料22页
虽然此帖较老,但不失为一骗不可多得的经典帖.希望能对大家有帮助.大家知道，主板是所有电脑配件的总平台，其重要性不言而喻。
而下面我们就以图解的形式带你来全面了解主板。
一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。
它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。
一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。
而一些要求较高的主板的线路板可达到6-8层或更多。
主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。
制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。
这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。
而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。
而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。
接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。
在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Holetechnology，PTH)。
在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。
在开始电镀之前，必须先清掉孔内的杂物。
这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。
清除与电镀动作都会在化学过程中完成。
接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。
然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。

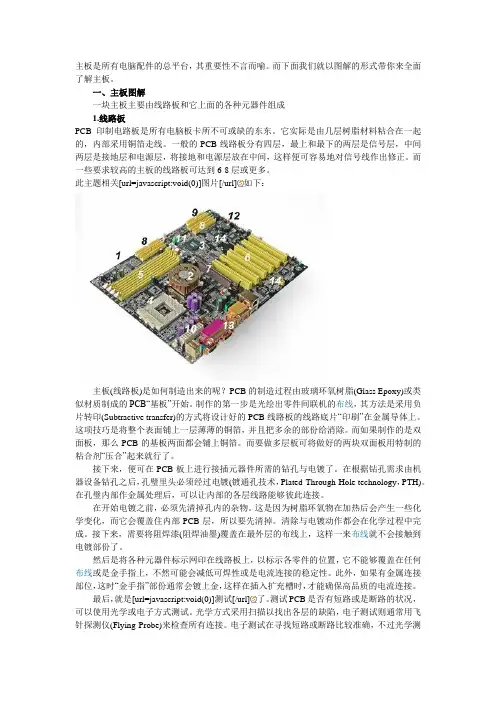

电脑主板CPU 内存 AGP显卡全程图解
主板是所有电脑配件的总平台，其重要性不言而喻。
而下面我们就以图解的形式带你来全面了解主板。
一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。
它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。
一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。
而一些要求较高的主板的线路板可达到6-8层或更多。
此主题相关[url=javascript:void(0)]图片[/url]如下：主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。
制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。
这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。
而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。
而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。
接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。
在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。
在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。
在开始电镀之前，必须先清掉孔内的杂物。
这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。
清除与电镀动作都会在化学过程中完成。
接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。
然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。
计算机主板图解
主要有 Intel 和 AMD 两大品牌，按照性能和价 格又分为不同型号。
3
更换
可以升级或更换 CPU，但需要与主板兼容。
内存
作用
内存是计算机的临时存储器， 用于存储当前正在执行的任务
和程序数据。
类型
主要有 DDR3、DDR4、DDR5 等类型，每种类型又分为不同频 率和容量。
升级
可以增加或更换内存条，但需要与 主板兼容。
01
系统启动流程
系统启动流程是指从按下计算机电源开关到加载操作系统完成的过程
。
02
系统启动的步骤
系统启动的步骤包括BIOS系统初始化、硬件检测、引导加载程序（
Bootloader）加载、操作系统加载等。
03
系统启动的过程
系统启动过程中，BIOS系统会检测硬件并初始化，然后引导加载程序
会加载并启动操作系统。在操作系统加载完成后，计算机就可以正常
性能提升的策略与建议
性能提升策略
合理分配资源：根据实际需要，合理分配系统资源，如 CPU核心数、内存大小等，以提高系统整体性能。
充分了解硬件性能：在购买和升级硬件之前，需要对硬 件的性能有充分的了解，避免盲目购买和升级。
优化硬件配置：根据实际需求，选择性能更强的硬件配 置，如更高频率的CPU、更大容量的内存等。
开机自检
开机自检程序
开机自检程序是计算机在启动时自动执行的系统检测程序，它检测计算机的硬件和软件配 置。
开机自检的过程
开机自检程序会检测CPU、内存、硬盘、显卡等硬件设备，并检查系统的启动选项和配置 。
开机自检的结果
开机自检程序会根据检测结果给出相应的提示信息，例如启动选项丢失或硬件故障等。

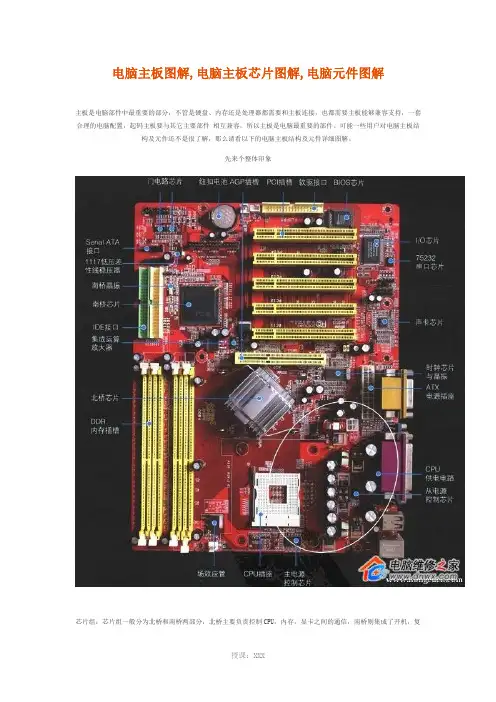

电脑主板图解-电脑主板芯片图解-电脑元件图解
电脑主板图解,电脑主板芯片图解,电脑元件图解主板是电脑部件中最重要的部分，不管是硬盘、内存还是处理器都需要和主板连接，也都需要主板能够兼容支持，一套合理的电脑配置，起码主板要与其它主要部件相互兼容，所以主板是电脑最重要的部件。
可能一些用户对电脑主板结构及元件还不是很了解，那么请看以下的电脑主板结构及元件详细图解。
先来个整体印象芯片组：芯片组一般分为北桥和南桥两部分，北桥主要负责控制CPU，内存，显卡之间的通信，南桥则集成了开机，复位，CMOS电路，USB，IDE，SATA，PCI等许多电路和控制模块，它们是整个主板的核心。
注意，NIVADIA有些芯片组南北桥是一体的。
以下为实物图（不带散热片）：CPU插座，INTEL和AMD两大阵营，型号有很多种，这里就不一一说明了内存插槽，分为DDR1，2，3三种显卡插槽多位于PCI插座上面，老一点的多为AGP插座。
现在一般是PCIE，有的过渡型的主板两种都有，有些则有两条PCIE插口PCI插座，多为白色ATX电源插座及12V辅助电源接口外部接口，包括键盘鼠标，串口，并口，打印机接口，集成显卡接口，USB口，集成网卡和声卡接口等：USB扩展接口，用于连接机箱前面板的USB接口开机排针，包括开关针，复位针，电源指示灯接口，硬盘指示灯接口，有些还带有四针的蜂鸣器接口前置音频接口SATA硬盘接口，用于接SATA硬盘IDE接口，用于接IDE口的硬盘或光驱CMOS电池，用于在关机时维持南桥内的CMOS电路中的主板设置和保持正确的时间BIOS芯片，也叫基本输入输出系统，用于开机自检，中断分配，和引导系统等，也用来设置CMOS参数，觉的有AWRAD，AMI等CPU供电部分，这里整体来说，下图是一个三相供电的主板，三个相同的电感线圈每个为单独的一相，属于储能电感，那个直立的为滤波电感，黑色方型元件为场效应管，分为高端门场管和低端门场管，些例中比较靠上的三个平行的场管为高端门场管，靠近它的两个为低端管，一高两低和相应的电感线圈组成供电的一相。
