20W单端纯A类功率放大器
VMOS场效应管单端A类功放的制作
设计与制作1 单端A类放大器性能刍议无论是普通音响，还是电脑多媒体音响，功率放大器依然是音频能量扩大推动扬声器出声不可或缺的终端，各类放大器均能较好地实现这一功能，但是现代人们对音响(客观的技术因素，如频率响应、失真度、信噪比等)和音乐(主观的艺术魅力，如声底是否醇厚、堂音是否丰富、听感是否顺耳等)的苛求愈来愈高，不少“金耳朵”能够听出歌手的齿音、口角以及身临其境直逼现场的感觉，因此对音频放大器重放音色(建立在良好音质基础之上的意义)也寄予更大的企求，努力以特色音响塑造迷人的音乐氛围！音频放大器按所用放大器件可分为电子管放大器、晶体管放大器、集成电路放大器、场效应管放大器以及由上述所用器件两种或两种以上组成的混合放大器，各类放大器电路及所用元器件又是五花八门，千变万化，由此对音源的重放音质又各具特色，很难说哪一种放大器能以偏概全、技压群芳成为万能放大器。
电子管放大器由于空间电荷的传输时滞作用，重放音色温暧柔和，尤其是弦乐人声，表现为醇美剔透，耐人寻味；晶体管以及集成电路放大器具有犀利的分析力、宽畅的频响和强劲的动态，具有朝气蓬勃、催人奋进的感召力；场效应管放大器以及混合器件放大器，力图综合电子管和晶体管音频特性的优点，开创异彩，让乐声更传神，让音色更完美！各类音频放大器具有各自的优点及属性，也各有不足之处，而场效应管放大器主流兼具晶体管和电子管两者的优势，同时还具备两者所没有的优势，在电路程式上，大量实践证明，单端A类功放是以效率换音品的典范，具有无与伦比的音乐魅力！放大器按工作状态的不同，一般可分为3类：A类放大器又称甲类放大器、AB类放大器又称甲乙类放大器、B类放大器又称乙类放大器。
在这3类放大器中，线性最好，音色最靓的是A类放大器。
而单端A类放大器与推挽放大器在设计上的不同之处，就是使用一个放大器件来放大整个音乐波形；而推挽设计采用两个放大器件，分别放大信号的正负半周，包括一些推挽甲类放大器。
NSIWAY NS4110B超低EMI，差分输入，20W单声道AB D类音频功率放大器说明书

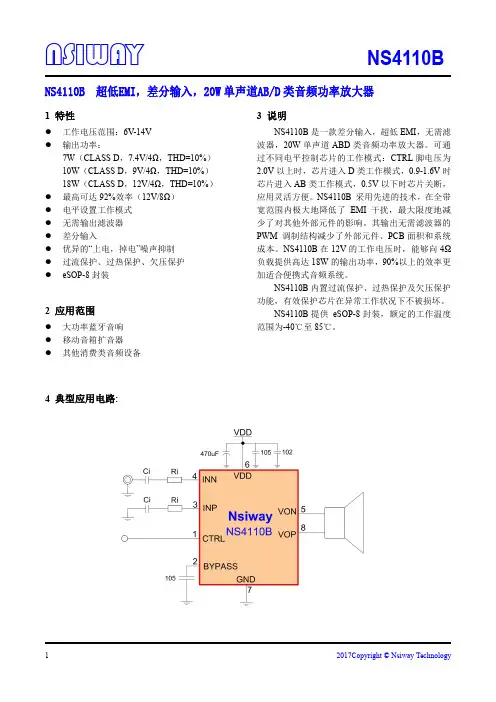

NS4110B超低EMI，差分输入，20W单声道AB/D类音频功率放大器1特性●工作电压范围：6V-14V●输出功率：7W（CLASS D，7.4V/4Ω，THD=10%）10W（CLASS D，9V/4Ω，THD=10%）18W（CLASS D，12V/4Ω，THD=10%）●最高可达92%效率（12V/8Ω）●电平设置工作模式●无需输出滤波器●差分输入●优异的“上电，掉电”噪声抑制●过流保护、过热保护、欠压保护●eSOP-8封装2应用范围●大功率蓝牙音响●移动音箱扩音器●其他消费类音频设备3说明NS4110B是一款差分输入，超低EMI，无需滤波器，20W单声道ABD类音频功率放大器。
可通过不同电平控制芯片的工作模式：CTRL脚电压为2.0V以上时，芯片进入D类工作模式，0.9-1.6V时芯片进入AB类工作模式，0.5V以下时芯片关断，应用灵活方便。
NS4110B采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少了对其他外部元件的影响。
其输出无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本。
NS4110B在12V的工作电压时，能够向4Ω负载提供高达18W的输出功率，90%以上的效率更加适合便携式音频系统。
NS4110B内置过流保护、过热保护及欠压保护功能，有效保护芯片在异常工作状况下不被损坏。
NS4110B提供eSOP-8封装，额定的工作温度范围为-40℃至85℃。
4典型应用电路:5管脚配置eSOP-8的管脚图如下图所示：编号管脚名称管脚描述1CTRL模式控制端2BYPASS内部参考电压外接去耦电容3INP放大器正输入端4INN放大器负输入端5VON输出负端6VDD电源输入7GND电源地8VOP输出正端6极限工作参数●输入电压范围6V~14V ●CTRL管脚电压0V~5V ●ESD电压2000V ●工作温度范围-40℃~+85℃●存储温度范围-65℃~+150℃●最大结温+150℃●焊接温度（10s内）+220℃●θJC/θJA10/60o C/W 注：超过上述极限工作参数范围可能导致芯片永久性的损坏。
功放的分类
功放知识（功放的分类）在音响系统中，功放是不可缺少的组成部分，家庭音响、汽车音响皆不例外。
功放的主要作用是把微弱的音频信号放大到足以驱动喇叭单元工作，重放出人耳能听到的声音设备。
在汽车音响里，尤其需要一台大功率的放大器，因汽车在行驶当中噪音会随着车速的加快而不断提高，如何才能令这些噪音在听觉上减少一些或者听不到呢？在心理声学当中有一种掩蔽效应，当两个声音同时传来，一个较响，一个较轻，前者往往会把后者掩盖起来，让人听起来好象只有一个声音，比如用一盘空白磁带放在录音机内，开机后会听到“沙沙”声，而当用同种材料的音乐磁带放唱时，基本上感觉不到噪声，这并不是噪声消失了，而是音乐信号较强，将它掩盖住了。
所以，在汽车里如果想听没有什么噪声的音乐时，必须有一台功率较大的功放，以提供足够的功率驱动扬声器，使扬声器播放出来声音的音压达到能把噪声掩盖住的程度。
这也许会让一些车主感到迷惑。
那么噪声越大的车辆岂不越需要加装大功率的功放？确实如此，如果你想听到纯正的音乐，只有这么做！但在现实当中，有很多车主朋友（特别是捷达、富康的车主）抱有这样的观念：“我的车噪声这么大，没有必要加装功放！”这样一来，就等于放弃能在自己座驾里欣赏好音乐的机会了。
要想选择一台理想的功放，须从多方面加以考虑：功放的类别、功放的技术指标，功放与扬声器的搭配等等，由于功放的种类较多，究竟哪一种较适合自己，又可以得到一个比较理想的性价比，相信每个想改装汽车音响的车主都很想知道，下面就功率放大器的分类进行简单的介绍。
按电路所用器材分类电子管放大器：俗称“胆机”。
采用电子管作为放大级，主要优点是：动态范围大，线性好，音色甜美、悦耳温顺。
电子管与晶体管的传输特性不同，两者有一定差异，如因信号过大发生激励（信号刺激超过承受范围）时，电子管波形变化较和缓，晶体管的则不大平滑，直接影响音质，又如电子管的放大多激发“偶次谐波”，这些“偶次谐波”与音质无损，而晶体管放大器多激发“奇次谐波”，会引起听感的不适。
A类 B类 AB类 D类功放的区别你真的知道吗
A类B类AB类D类功放的区别你真的知道吗A类B类AB类D类功放的区别，有什么不一样你们知道吗？首先根据功放不同的放大类型可分为：Class A（A类也称甲类）、Class B（B类也称乙类）、Class AB（AB类也称甲乙类）、Class D（D类也称数字类）。
（）以上都是汽车上常见的功放器。
1、纯甲类功率放大器纯甲类功率放大器又称为A类功率放大器（Class A），它是一种完全的线性放大形式的放大器。
在纯甲类功率放大器工作时，晶体管的正负通道不论有或没有信号都处于常开状态，这就意味着更多的功率消耗为热量，但失真率极低。
纯甲类功率放大器在汽车音响的应用中比较少见，像意大利的Sinfoni高级系列才有这类功率放大器。
这是因为纯甲类功率放大器的效率非常低，通常只有20-30%，但音响发烧友们对它的声音表现津津乐道。
2、乙类功率放大器乙类功率放大器，也称为B类功率放大器（Class B），它也被称为线性放大器，但是它的工作原理与纯甲类功率放大器完全不同。
B类功放在工作时，晶体管的正负通道通常是处于关闭的状态除非有信号输入，也就是说，在正相的信号过来时只有正相通道工作，而负相通道关闭，两个通道绝不会同时工作，因此在没有信号的部分，完全没有功率损失。
但是在正负通道开启关闭的时候，常常会产生跨越失真，特别是在低电平的情况下，所以B 类功率放大器不是真正意义上的高保真功率放大器。
在实际的应用中，其实早期许多的汽车音响功放都是B类功放，因为它的效率比较高。
3、甲乙类功率放大器甲乙类功率放大器也称为AB类功率放大器（Class AB），它是兼容A类与B类功放的优势的一种设计。
当没有信号或信号非常小时，晶体管的正负通道都常开，这时功率有所损耗，但没有A类功放严重。
当信号是正相时，负相通道在信号变强前还是常开的，但信号转强则负通道关闭。
当信号是负相时，正负通道的工作刚好相反。
AB类功率放大器的缺陷在于会产生一点点的交越失真，但是相对于它的效率比以及保真度而言，都优于A类和。
TDA2030制作单电源20W桌面小功放
用TDA2030制作单电源20W桌面小功放TDA2030是最常用到的音频功率放大电路，模拟电路的课本的一般都有介绍，我做的这个功放就是以它为主要部件，这里我先给大家介绍一下各种TDA2030参数。
TDA2030管脚功能（如图1）：1脚是正相输入端3脚是负电源输入端4脚是功率输出端5脚是正电源输入端。
如图1TDA2030特点:1.开机冲击极小。
2.外接元件非常少。
3.TDA2030输出功率大，Po=18W(RL=4Ω)。
4.采用超小型封装（TO-220）,可提高组装密度。
5.TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。
6.内含各种保护电路，因此工作安全可靠。
主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接Vsmax=12V）以及负载泄放电压反冲等。
功放电路原理电路原理如图2，由于TDA2030的以上的特点，电路不是太复杂，但是在焊接前还是要画印刷电路图，这样整个布局才好看，导线不会乱，也减少出问题的几率。
电源部分1．工作原理单相桥式整流电路是工程上最常用的单相整流电路，如图6.2.3所示。
图6.2.3。
整流电路在工作时，电路中的四只二极管都是作为开关运用，根据图6.2.3的电路图可知：当正半周时，二极管D1、D3导通（D2、D4截止），在负载电阻上得到正弦波的正半周；当负半周时，二极管D2、D4导通（D1、D3截止），在负载电阻上得到正弦波的负半周。
在负载电阻上正、负半周经过合成，得到的是同一个方向的单向脉动电压。
单相桥式整流电路的电流与电压波形见图6.2.4。
图6.2.4 单相桥式整流电路的电流与电压波形实际使用的是下列电路，U1为7812三端集成稳压模块，PTC即0.25A 的保险管。
在D1，D2，D3，D4上并联瓷片电容是为了保护四只二极管。
元件选择TDA2030 两块 LM7812 1个电解电容 2200uF 50V 2个 4700uF 50V 1个 100uF 50V 2个 22uF 50V 4个1uF 50V 2个无极电容 0.1uF 4个电阻（水泥电阻） 100K 6个 4.7K 2个 150K 2个 1 2个电位器 22K 1个开关二极管 IN4001 2个整流二极管 IN4007 4个发光二极管（红绿蓝三色） 1个变压器一台 220V 50Hz 12x2V 0.83A保险管 0.25A 1个音频接口一个（单路）万用电路板一块散热片两块导线螺钉若干最后按电路图设计印刷电路板（由于本人小平有限无法用专门的软件绘制图形，所以不能上图了）试听感受播放一首轻音乐，底噪不大，旋转电位器，没有杂音，声音很轻柔，高音表现不错；然后来了一曲DJ舞曲，低音有一定的力度，测试用的喇叭是8欧 45W,输出电压最大有3.5V左右，电源电压是16.7V左右，输出功率应该有20W,散热效果良好。
电子管放大
6P3P单端A类电子管功放的制作【关键词】 电子管功放 A类 单端 制作 放大器.pdf
6P14并联在单端甲类胆机【关键词】 电子管 胆机 甲类 单端 超大规模集成电路 晶体管 电子技术 行业 迅速发展 诞生.pdf
八达PH-32迷你胆石混合放大器【关键词】 混合放大器 大功率场效应管 电子管电路 音乐信号 胆石 迷你 八达 电流驱动 电压放大.pdf
百尺竿头 更进一步——Melody 1688Ⅱ前级【关键词】 声音表现 Melody公司 1688Ⅱ 前级放大器 电源电路.pdf
宝尔真T2H—2真空管单端甲类功率放大器【关键词】宝尔真T2H－2 真空管 单端甲类 功率放大器 电路图.pdf
6CK4推挽8瓦功率放大器【关键词】 功率放大器 三极管 6CK4 电路图 推挽放大.pdf
6GA4单端功率放大器的制作【关键词】 6GA4 单端功率放大器 电路原理 输出变压器 M-757 负反馈电大器 电路原理 倒相电路 真空管.pdf
常用电子管特性与应用（九） 300B直热式三极功率电子管.pdf
常用电子管特性与应用（六）——FU—5～FU—1000系列功率电子管.pdf
常用电子管特性与应用（七）——古典直热式三极电子管VT系列.pdf
常用电子管特性与应用（三）——三极电压放大管6C1—6C32系列.pdf
常用电子管特性与应用（十）——高功率三极电子管2ll与同类管.pdf
常用电子管特性与应用（二十四）——VR型与WY型系列稳压电子管.pdf
常用电子管特性与应用（二十四）——VR型与WY型系列稳压电子管【关键词】 电子管特性 电子管放大器 稳压电路 高压电源 滤波 整流 输出 直流高压 用电 整机.pdf
简洁20W单端纯甲类功放的制作电路图
简洁20W单端纯甲类功放的制作电路图这款20W单端纯甲类功放电路图，电路十分简单，所用元件很少。
符合“简洁至上”的原则,用料普通，易于仿制。
看到好多的发烧友对单端纯甲类功放感兴趣，不敢独享，与广大的音响发烧友交流。
原理图如下所示：电路原理和设计思路，整机电路可以分为四部分：输入级:核心电路是由两只BC559组成的差分放大电路，22K对地电阻为三极管的偏置电阻，它的大小同时决定了整个功放的输入电阻。
8.2K电阻是差分对管的公共发射极电阻，决定了差分电路的共模抑制比和本级的静态工作电流。
经过输入级放大的电流在流经1K可调电阻时产生的电压信号，直接输送到下一级。
1UF电容是整机的输入电容，其容量的大小和制造材料对音质的影响很大。
根据理论计算，1UF的电容与输入电阻22K组成了一个高通滤波电路，它的低端转折频率可以用下式计算：f=1000/(2*3.14*22*1)=7.2HZ。
（在过去将放大器的低端频响定位在20HZ时，还是可接受以的。
现在数码音源大行其道的今天，看来还是高了一些，低端转折频率定在1HZ以下还是可以接受的。
）由于该电容的重要性，一定要选择品质优良的进口音频专用耦合电容，在国产的电容中，新德克的品牌还是值得信任的，经过笔者和朋友的试用，效果令人满意，只是体积稍大了些，在设计电路板时要考虑是否能安装得下。
8.2K电阻决定了输入级的晶体管静态工作电流，可以由下式进行估算(两管值）：VCC/8.2K=20/8.2=2.4MA。
由于输入级的晶体管静态工作电流对音质有较大的影响，可以调整该电阻的大小来满足自己的要求。
（晶体管静态工作电流小，信噪比高，但是音质发干，低音单薄。
如果电流大一些，音质温暖，低音厚实，但是晶体管特有的高频噪声和反映在音频内的电流声也会增加，使信噪比下降。
本机取2.4MA还是比较合适的。
电压放大级：为了简化电路，本机使用一只三极管BD139，采用共射放大电路，还采用了自举电路。
功率放大器(功放)知识讲解
功放基本知识：功放俗称“扩音机”他的作用就是把来自音源或前级放大器的弱信号放大，推动音箱放声。
一套良好的音响系统功放的作用功不可没。
功放是音响系统中最基本的设备，它的任务是把来自信号源（专业音响系统中则是来自调音台）的微弱电信号进行放大以驱动扬声器发出声音。
功率放大器简称功放，可以说是各类音响器材中最大的一个家族了，其作用主要是将音源器材输入的较微弱信号进行放大后，产生足够大的电流去推动扬声器进行声音的重放。
由于考虑功率、阻抗、失真、动态以及不同的使用范围和控制调节功能，不同的功放在内部的信号处理、线路设计和生产工艺上也各不相同。
分类：按功放中功放管的导电方式不同，可以分为甲类功放（又称A类）、乙类功放（又称B类）、甲乙类功放（又称AB类）和丁类.功放（又称D类）。
甲类功放是指在信号的整个周期内（正弦波的正负两个半周），放大器的任何功率输出元件都不会出现电流截止（即停止输出）的一类放大器。
甲类放大器工作时会产生高热，效率很低，但固有的优点是不存在交越失真。
单端放大器都是甲类工作方式，推挽放大器可以是甲类，也可以是乙类或甲乙类。
乙类功放是指正弦信号的正负两个半周分别由推挽输出级的两“臂”轮流放大输出的一类放大器，每一“臂”的导电时间为信号的半个周期。
乙类放大器的优点是效率高，缺点是会产生交越失真。
甲乙类功放界于甲类和乙类之间，推挽放大的每一个“臂”导通时间大于信号的半个周期而小于一个周期。
甲乙类放大有效解决了乙类放大器的交越失真问题，效率又比甲类放大器高，因此获得了极为广泛的应用。
丁类功放也称数字式放大器，利用极高频率的转换开关电路来放大音频信号，具有效率高，体积小的优点。
许多功率高达1000W的丁类放大器，体积只不过像VHS录像带那么大。
这类放大器不适宜于用作宽频带的放大器，但在有源超低音音箱中有较多的应用。
按功放输出级放大元件的数量，可以分为单端放大器和推挽放大器。
单端放大器的输出级由一只放大元件（或多只元件但并联成一组）完成对信号正负两个半周的放大。
功率放大器的分类及其参数
功率放大器的分类及其参数功率放大器（简称：功放）（Power Amplifier）功率放大器，顾名思义，是将功率放大的放大器。
进入微弱的信号，如话筒、VCD、微波等等送到前置放大电路，放大成足以推动功率放大器信号幅度，最后后级功率放大电路推动喇叭或其它设备，它最大的功用，是当成输出级（Output Stage）使用。
从另一个角度来看，它是在做大信号的电流放大，以达到功率放大的目的。
从广义上来说功率放大器不局限于音频放大，很多场合都会用到它，如射频、微波、激光等等。
功率放大器的分类：1、纯甲类功率放大器纯甲类功率放大器又称为A类功率放大器（Class A），它是一种完全的线性放大形式的放大器。
在纯甲类功率放大器工作时，晶体管的正负通道不论有或没有信号都处于常开状态，这就意味着更多的功率消耗为热量。
纯甲类功率放大器在汽车音响的应用中比较少见，像意大利的Sinfoni高品质系列才有这类功率放大器。
这是因为纯甲类功率放大器的效率非常低，通常只有20-30%，音响发烧友们对它的声音表现津津乐道。
2、乙类功率放大器乙类功率放大器，也称为B类功率放大器（Class B），它也被称为线性放大器，但是它的工作原理与纯甲类功率放大器完全不同。
B类功放在工作时，晶体管的正负通道通常是处于关闭的状态除非有信号输入，也就是说，在正相的信号过来时只有正相通道工作，而负相通道关闭，两个通道绝不会同时工作，因此在没有信号的部分，完全没有功率损失。
但是在正负通道开启关闭的时候，常常会产生跨越失真，特别是在低电平的情况下，所以B 类功率放大器不是真正意义上的高保真功率放大器。
在实际的应用中，其实早期许多的汽车音响功放都是B类功放，因为它的效率比较高。
3、甲乙类功率放大器。
功率放大器(功放)知识
功放基本知识：功放俗称“扩音机”他的作用就是把来自音源或前级放大器的弱信号放大，推动音箱放声。
一套良好的音响系统功放的作用功不可没。
功放是音响系统中最基本的设备，它的任务是把来自信号源（专业音响系统中则是来自调音台）的微弱电信号进行放大以驱动扬声器发出声音。
功率放大器简称功放，可以说是各类音响器材中最大的一个家族了，其作用主要是将音源器材输入的较微弱信号进行放大后，产生足够大的电流去推动扬声器进行声音的重放。
由于考虑功率、阻抗、失真、动态以及不同的使用范围和控制调节功能，不同的功放在内部的信号处理、线路设计和生产工艺上也各不相同。
分类：按功放中功放管的导电方式不同，可以分为甲类功放（又称A类）、乙类功放（又称B类）、甲乙类功放（又称AB类）和丁类.功放（又称D类）。
甲类功放是指在信号的整个周期内（正弦波的正负两个半周），放大器的任何功率输出元件都不会出现电流截止（即停止输出）的一类放大器。
甲类放大器工作时会产生高热，效率很低，但固有的优点是不存在交越失真。
单端放大器都是甲类工作方式，推挽放大器可以是甲类，也可以是乙类或甲乙类。
乙类功放是指正弦信号的正负两个半周分别由推挽输出级的两“臂”轮流放大输出的一类放大器，每一“臂”的导电时间为信号的半个周期。
乙类放大器的优点是效率高，缺点是会产生交越失真。
甲乙类功放界于甲类和乙类之间，推挽放大的每一个“臂”导通时间大于信号的半个周期而小于一个周期。
甲乙类放大有效解决了乙类放大器的交越失真问题，效率又比甲类放大器高，因此获得了极为广泛的应用。
丁类功放也称数字式放大器，利用极高频率的转换开关电路来放大音频信号，具有效率高，体积小的优点。
许多功率高达1000W的丁类放大器，体积只不过像VHS录像带那么大。
这类放大器不适宜于用作宽频带的放大器，但在有源超低音音箱中有较多的应用。
按功放输出级放大元件的数量，可以分为单端放大器和推挽放大器。
单端放大器的输出级由一只放大元件（或多只元件但并联成一组）完成对信号正负两个半周的放大。
单端A类电子管功放电路图
6P3P单端A类电子管功放电路图作者：日期：2010-2-26 12:37:26 人气：397 标签：单端A类电子管功放电路图1.输入电压放大级??? SRPP电路(亦称并联调整式推挽电路)是一种深受推崇的电路，该电路具有失真小、噪声低、频响宽等特点，是目前电子管功放电路中常见的优秀线路之一。
??? 电路见图。
VT1、VT2直流通路串联。
VT1构成普通的三极管共阴放大器，VTr2构成阴极输出器，对VT1而言VT2是一个带电流负反馈的高阻负载。
音频信号由6N3(3)脚输入，经VT1共阴放大后从第④脚输出，进入VT2构成的阴极输出器，然后由VT2⑧脚输出。
进入后级电路。
vT2接成阴极输出器形式，其电压放大倍数接近于1，故输入级SRPP电路的电压放大倍数主要取决于VT1。
同时，VTl、VT2交流通路对输入级负载电阻R4(即功率输出级VT3的栅极电阻)而言等效为“并联”，相对使单管共阴放大电路内阻降低一半，带负载能力大为提高，易于和低阻负载匹配，音质因此有较大改善。
又因为VT1、VT2对R4负载来说是推挽工作，输出电流增大一倍，失真也有所降低。
C1是VTl的阴极交流旁路电容。
避免R3对交流信号起交流电流负反馈作用，提高输入级交流放大倍数，改善输入级对VT3的驱动能力。
??? R3上的压降2．6V，作为VT1的栅负偏压，此负压比现代数码音源输出信号振幅大1．5V，避开了6N3动态阳一栅特性曲线的非线性部分。
输入级电压放大倍数为：A=u·R4／(Ri／2+R4)=35·360k／(5．8k／2+360k)≈35倍。
其中u为6N3放大系数，值为35；Ri为6N3内阻，值为5．8k.2.功率输出级??? 功率管6P3P采用标准接法，信号由控制栅极(⑤脚)输入，帘栅极(④脚)与电源+B1直接相连。
这种接法的特点是：放大效率高。
能达到特性表中功放管所规定的输出功率。
R6为输出级阴极电阻，将输出级栅负压确定在-20V。
Class-AB宽带功率放大器匹配方法的设计与仿真
Class-AB宽带功率放大器匹配方法的设计与仿真王毅敏;李佳旺【摘要】With the rise of the third communication revolution in the software-defined radio, the broadband RF power amplifier becomes the key part of the software radio transmission system, and has the advantages of wide bandwidth, large dynamic range, small size, long service life and so on. According to the characteristics of software radio and the development trend of current power amplifier, a broadband linear power amplifier with output power of over 25 W and 30-500 MHz working band is designed and developed. By using the coaxial line for broadband matching, and via analyzing the structure model and working characteristics of the push-pull high frequency broadband power amplifier, ADS simulation is done and the design verified. With the appropriate reactance value, the real part of the input-output impedance for the power pipe is made to meet the requirement of the same axis matching. Finally, the coaxial line length, characteristic impedance and the best value of the related components are acquired. After adjustment and optimization, the design reaches the expected indicators. This transformation model has a good prospect of analysis and application in the actual market.%随着软件定义无线电第三次通信革命的兴起,宽带射频功率放大器成为软件无线电发射系统的关键一环,具有频带宽、动态范围大、体积小、寿命长等优点.针对软件无线电的特点及当今功率放大器的发展趋势,设计研制了一款输出功率在25W以上、工作在30～500MHz的宽带线性功率放大器.采用同轴线进行宽带匹配,通过分析推挽式高频宽带功率放大器的结构模型和工作特点,利用ADS仿真验证设计.以合适的电抗值使功率管的输入输出阻抗的实部达到同轴线匹配的要求,最终得到同轴线长度、特性阻抗和相关元器件的最佳取值.经过调整和优化,使设计达到所需指标.这种转换模型在实际市场中有很好的分析应用前景.【期刊名称】《通信技术》【年(卷),期】2018(051)003【总页数】7页(P727-733)【关键词】宽带功率放大器;同轴线匹配;推挽式;ADS【作者】王毅敏;李佳旺【作者单位】哈尔滨工程大学信息与通信工程学院,黑龙江哈尔滨150001;哈尔滨工程大学信息与通信工程学院,黑龙江哈尔滨150001【正文语种】中文【中图分类】TN722.750 引言随着灵活和开放的软件定义无线电第三次通信革命的兴起，越来越多的人开始投入到SDR架构的研究中。
A类、B类、AB类、C类、D类五种功率放大器
A类、B类、AB类、C类、D类五种功率放大器1、A类功放（又称甲类功放）A类功放输出级中两个（或两组）晶体管永远处于导电状态，也就是说不管有无讯号输入它们都保持传导电流，并使这两个电流等于交流电的峰值，这时交流在最大讯号情况下流入负载。
当无讯号时，两个晶体管各流通等量的电流，因此在输出中心点上没有不平衡的电流或电压，故无电流输入扬声器。
当讯号趋向正极，线路上方的输出晶体管容许流入较多的电流，下方的输出晶体管则相对减少电流，由于电流开始不平衡，于是流入扬声器而且推动扬声器发声。
A类功放的工作方式具有最佳的线性，每个输出晶体管均放大讯号全波，完全不存在交越失真（Switching Distortion），即使不施用负反馈，它的开环路失真仍十分低，因此被称为是声音最理想的放大线路设计。
但这种设计有利有弊，A类功放放最大的缺点是效率低，因为无讯号时仍有满电流流入，电能全部转为高热量。
当讯号电平增加时，有些功率可进入负载，但许多仍转变为热量。
A类功放是重播音乐的理想选择，它能提供非常平滑的音质，音色圆润温暖，高音透明开扬，这些优点足以补偿它的缺点。
A类功率功放发热量惊人，为了有效处理散热问题，A类功放必须采用大型散热器。
因为它的效率低，供电器一定要能提供充足的电流。
一部25W 的A类功放供电器的能力至少够100瓦AB类功放使用。
所以A类机的体积和重量都比AB类大，这让制造成本增加，售价也较贵。
一般而言，A类功放的售价约为同等功率AB类功放机的两倍或更多。
2、B类功放（乙类功放）B类功放放大的工作方式是当无讯号输入时，输出晶体管不导电，所以不消耗功率。
当有讯号时，每对输出管各放大一半波形，彼此一开一关轮流工作完成一个全波放大，在两个输出晶体管轮换工作时便发生交越失真，因此形成非线性。
纯B类功放较少，因为在讯号非常低时失真十分严重，所以交越失真令声音变得粗糙。
B类功放的效率平均约为75%，产生的热量较A类机低，容许使用较小的散热器。
5. Introduction to High Efficiency PAs
STEP1: 确定适当的 直流偏置
One Tone Load Pull Simulation; output power and PAE found at each fundamental load impedance
I_Probe Is_low
I_Probe Is_high
Vs_low
V_DC SRC2 Vdc=Vlow
Po,max
Vd2c 2R
A类功放的集电极直流供电电流选择依据：Idc
I o , max
Vdc R
因此可得A类功放的最高效率为
max
Po,max Pdc
50%
A-C类功率放大器 • 单端A类功率放大器分析
– 最大输出功率
• 其中，Vdc是直流供电电压，Vsat是晶体管饱和电 压，R是负载阻抗
L L2 L=1 uH R=
L L1 L=1 uH R=
Vs_high
V_DC SRC1 Vdc=Vhigh
Specify desired Fundamental Load Tuner coverage:
s11_rho is the radius of the circle of reflection coefficients
功率放大器的类型划分 • 开关类功放
– 指功放晶体管轮流处于导通和截止状态
• 输入信号功率一般较大，增益较低
电流
ON State
OFF State
电压
功率放大器的类型划分
• 开关类功放
– 常见的开关类功放有
• D类 • E类 • S类
– 开关功放具有理论上100%的直流效率
功率放大器的类型划分
高保真单端纯直流甲类前级放大电路的制作及调试
高保真单端纯直流甲类前级放大电路的制作及调试类别：网文精粹阅读：2309图为单端甲类前级放大电路，电路板实物图如下图所示（图中仅画一个声道，另一个声道相同）。
电路特点如下：①采用发烧管K246,A970,C2240,Al145、C2705等，信号从输人级到输出级均设计为纯甲类状态，从而避免了交越失真，音色及听感特别好，动态好，解析力强。
②输人级采用场效应管做单端差分电路，以得到悦耳的音色，输人级采用场效应管对信噪比有好处，输人阻抗高，有利于微弱信号的拾取，其传输特性和电子管相似，可以表现出类似胆机的音色。
③为了适应不同的音源及发烧角度，需要电路由NE5532等组成的音调电路，并且设置有直通开关，当聆听音乐时，按一下自锁开关K即可跳过音调进人纯Hi-Fi状态。
④电源部分采用分立元器件稳压电源，具有极低的输出内阻，稳压精度高，反应速度快。
对电源纹波有良好的吸收特性，从而保证了本前级音色的纯净度。
电路原理如下：IC1及其外围元器件是音调电路；K1是直通/4调开关；T1,T2是由场效应管组成的单端差分电路；T7, T8是恒流源；R1、R2是T1、T2的负载，该级没有采用镜像恒流源做负载，可提高整体电路的转换速度并确保保真度。
实践证明，镜像恒流源做负载时，电路失真程度较电阻做负载时程度大。
这也就是Hi-Fi为什么越简洁失真越小的道理。
该级设置静态电流均为3 mA（每管），使该级工作在甲类状态，因而没有开关失真和交越失真，并提高了动态范围。
单端甲类线路本身可抵消奇次谐波失真，而偶次谐波比较丰富，对音色起到一定的润泽作用，听感优美，音色温暖柔润，具有更佳的耐听性，深受发烧友的喜爱。
T1,T2将输人信号转变为电流变化，再由T3, T4将电流变化转变为电压输出，T9, T10是T3,T 4的镜像恒流源，可确保该级的稳定性。
电压放大级采用共基极电路。
这种电路多用于宽频带放大电路，具有极高的高频特性。
T5 , T6是输出级，Tll及VR1、R3是其静态偏置电路，通过调节VR1使输出级静态电流在10-20 mA即可。
功率放大器的基本结构和工作原理
功率放大器的基本结构和工作原理功率放大器的基本结构和工作原理功率放大器的基本结构和工作原理扩音机是一种对声音信号进行放大的电子设备，其基本结构如图5-1所示，常分为前置放大器(简称前级)和功率放大器(简称后级)两大部分。
前置放大器通常由输人选择与均衡放大电路、等响音量控制电路、音调控制电路等组成，而功率放大器常由功率放大电路和扬声器保护电路组成。
扩音机工作时，输人选择电路主要对收音调谐器、录音座、CD唱机和Av辅助输入等信号源的信号进行选择切换控制，得出所需的信号输入，输入后的信号经均衡放大电路进行频率特性的校正和放大，使输入信号的频率特性变得较为平坦，同时使各种信号源输入的信号电平基本趋于一致，避免在转换不同的信号源时，声音响度出现较大的变化，影响使用效果。
均衡放大后的信号则由等响音量控制电路控制信号的强弱，从而调节音量的大小。
等响控制的目的主要是在音量较小时提升高、低频信号成分，以补偿人耳听觉的不足，在低响度时得到较丰满的声音信号。
而音调控制电路则主要是根据个人的喜好调节电路的频率特性，适当提升或衰减声音中的高、低频成分，以满足听音者的需求。
经前置放大器放大处理后的信号被送人功率放大器进行功率放大，以推动扬声器重放出声音。
扩音机中为了保护扬声器免受电路冲击电流的干扰，或在电路出现故障时烧毁扬声器，常在功率放大器中加入扬声器保护电路。
在高保真的音响设备中，扩音机常有两种组合结构形式，一种是把前置放大器和功率放大器组合在一起，称作合并式扩音机，这种形式把“前置”和“功放”合并在一起，这时由于小信号电压放大的前置级和大信号电流放大的功率放大在电性能上不能互相兼顾，因而不能使扩音机达到最佳的工作状态，特别是前、后级的电源馈电，电源变压器的电磁干扰，印制电路板的走线排列，共用地线的走向等方面总会存在一定的相互干扰，影响整机性能的提高。
另一形式是在设计制造上把前置放大器和功率放大器彻底分开，分别使用独立电源，单独的机壳，使前、后级之间互不干扰，形成前、后级分体式的结构，在使用时再把它们用信号传输线连接起来，这种分体式结构的扩音机可获得极高的性能指标。
