简易音频功率放大器
OTL功率放大器
性能指标
输出功率
衡量放大器能够提供的最大输 出信号幅度。
带宽
衡量放大器对不同频率信号的 响应能力，包括低频和高频范 围。
线性度
衡量放大器对输入信号的线性 响应能力，避免失真和信号畸 变。
效率
衡量放大器在将输入信号放大 过程中所消耗的能源效率。
电路调试与优化
调整输入和输出阻抗
根据应用需求，调整输入和输出阻抗以获得 最佳信号传输效果。
电路组成
01
02
03
04
输入级
输入级通常采用差分放大器， 用于减小输入信号的共模分量 ，提高电路的抗干扰能力。
激励级
激励级通常采用共射放大器， 用于放大输入信号，提供足够
的激励电压。
推动级
推动级通常采用共基放大器， 用于进一步放大信号，并引入 正反馈以提高带宽和稳定性。
输出级
输出级通常采用功率输出电路 ，如推挽或桥式电路，用于提
otl功率放大器
目录
• OTL功率放大器简介 • OTL功率放大器电路分析 • OTL功率放大器应用 • OTL功率放大器发展与挑战 • OTL功率放大器设计实例
01 OTL功率放大器简介
定义与特点
定义
OTL（Output Transformer Less） 功率放大器是一种电子设备，用于 将音频信号放大并驱动扬声器或其 他负载。
汽车电子系统中的OTL功率放大器设计
在汽车电子系统中，OTL功率放大器 用于驱动车载音响系统或其他电子设 备。
汽车电子系统中的OTL功率放大器需 要具备高可靠性、低功耗和良好的电 磁兼容性等性能指标，以确保在复杂 的车载环境下稳定工作。
设计要点包括选择耐高温、耐振动的 元器件，以及优化电路结构以减小电 磁干扰和散热问题。
音频功率放大器
音频功率放大器实际上就是对比较小的音频信号进行放大，使其功率增加，然后输出。 前置放大主要完成对小信号的放大，使用一个同向放大电路对输入的音频小信号的电压进行 放大，得到后一级所需要的输入。后一级的主要对音频进行功率放大，使其能够驱动电阻而 得到需要的音频。设计时首先根据技术指标要求，对整机电路做出适当安排，确定各级的增 益分配，然后对各级电路进行具体的设计。
Ui Ui
经过前级运放的放大，由 Av’= =
=40，可以得到 Ui=400mv。于是我们得到了下
Ui0 10mv
一级功率放大电路的输入电压。
2、2、2 功率放大器的设计
这一部分的功率放大电路选用了 分立元器件组成的功率放大器，其结构就是集成功率 放大器的的内部结构，其特点就是对于电路结构了解的清晰明了，更好的掌握电路。缺 点就是复杂，难理解，使用起来非常不方便，而且容易损坏器件。
2
2 需求分析
2.1 设计任务及要求
2.1.1 设计任务
采用运算放大集成电路和功率放大集成电路设计音频功率放大器
2.1.2 设计要求
直流稳压电源供电，多级电压、功率放大，要求： ① 3dB 通频带：20Hz～20kHz ② 放大倍数：≥40dB ③ 输入阻抗：≥10kΩ ④ 输出功率：5W / 8Ω负载
音频功率放大器
摘要
这次的模拟电路课程设计题目为音频功率放大器，简称音频功放，音频功率放大器主要 用于推动扬声器发声，凡发声的电子产品中都要用到音频功放，比如手机、 MP4 播放器、 笔记本电脑、电视机、音响设备等给我们的生活和学习工作带来了不可替代的方便享受。
我主要采用了两种方法对其进行了分析和设计，一种利用了 LM386 集成芯片对其进行 放大输出，另一种是利用二极管进行偏置的互补对称电路，即分立元件进行设计放大。期间 遇到了不少问题，不过好在在老师的指导，同学的帮助下终于成功调试成功，听到了悦耳的 嗡嗡声，设计题目也算比较圆满的完成了。
简单音频功放电路原理图大全（六款简单音频功放电路设计原理图详解）
简单音频功放电路原理图大全（六款简单音频功放电路设计原理图详解）描述简单音频功放电路原理图（一）这款功放一声道只需17个零件，却收到了意想不到的效果，还音效果真实，频响平直，解析力高，且功率可以达到50W。
此功法电路可谓一装即成，特别适合初学者制作。
具体电路如图（只画出一声道），全机用1/2W电阻，C2和C4用瓷盘电容即可，Q5、Q6采用大功率管2SC5200，变压器容量大于200W，次级输出电压AC22V*24A。
调试方法：本机一般来说无需调整，装机后测中点电压在+-50mV内可以认为正常，否则可调整R2的阻值，如偏离电压高则加大R2，反之则减小。
简单音频功放电路原理图（二）文中介绍的是一款由NE5532构成的OCL准互补功放电路。
该音频功率放大电路采用一运算放大器组成驱动级，晶体三极管VT1~VT4组成复合式互补对称电路，担任功率放大。
电路总增益Au=（R1+R3）/R1，RL为扬声器。
交流信号的工作过程与简单的互补对称功率放大器类似。
其中电位器RP1调节整机的增益，RP2用于调整中点电压。
本电路经过简单的调试即可成功，更换不同的运放整机的音色都会随之改变，DIY的乐趣尽在其中。
缺点是功率较小，可以把运放的供电提高并稳压在正负15V，后级功放管的电压提高到正负30V以上，即可满足一般家庭使用的需要。
简单音频功放电路原理图（三）LM4889是一款主要应用于手机的音频功率放大器。
5V电源时，它能够提供1瓦的连续平均功率输出（8Ω桥式连接负载），失真小于2%（THD+N）。
LM4889需要的外部元件极少，不需要输出耦合电容器或启动电容器，因此适合移动电话和其他低电压应用。
该LM4889具有低功耗的停机模式、内部误关断保护机制、噪音消除功能，可以配置外部的增益设定电阻。
LM4889典型应用电路：简单音频功放电路原理图（四）LM380集成音频功率放大器的应用电路如下图所示：简单音频功放电路原理图（五）OPA541芯片是一个功率放大器，它能由最大为士40V的电源供电，而产生最大电流为5A的连续输出。
音频功率放大器的设计
音频功率放大器的设计
一、音频功率放大器
1、定义
音频功率放大器（PA）是一种用于提高音频设备输出功率的设备，以增加音频系统的响度。
它可以将低功率信号变成足够大的信号，能够推动音箱或拓展环境的响度。
通过调整音频功率放大器的参数，可以改变音频系统的响度和声学特性。
2、类型
音频功率放大器可以分为两类：模拟功率放大器和数字功率放大器。
模拟功率放大器是一种传统的音频放大器，它主要用于推动音箱。
数字功率放大器是一种现代化的音频放大器，它使用数字信号处理技术，能够提供更高的响度和更低的热损耗。
3、设计
（1）模拟功率放大器
模拟功率放大器的设计原理基于晶体管效应放大器（CEA）。
CEA可以将低功率的输入信号放大，使其达到足够大的功率，从而推动音箱。
CEA的典型设计利用晶体管的互补对称原理，使用NPN型和PNP型晶体管组合，来提高其响应时间和低频性能，并能够有效抑制回音和失真。
（2）数字功率放大器
数字功率放大器的设计利用数字信号处理（DSP）技术，以获得更高的响度和更低的热损耗。
它采用噪声抑制技术，可以减少噪声干扰，从而提高声音质量。
分立元件OTL功放资料要点

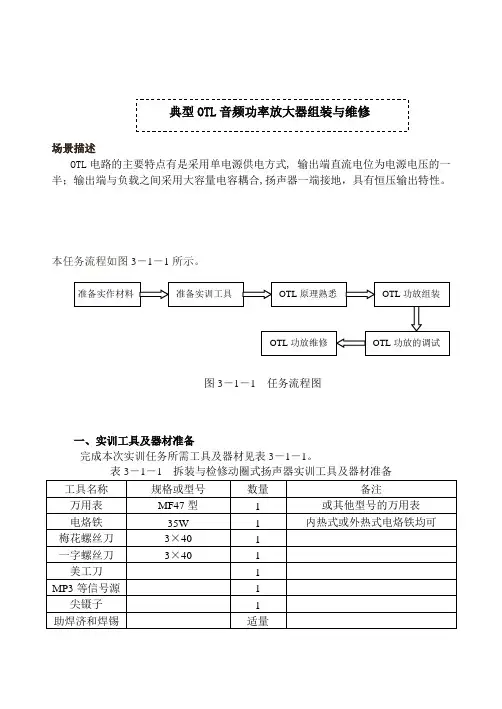

典型OTL音频功率放大器组装与维修场景描述OTL电路的主要特点有是采用单电源供电方式, 输出端直流电位为电源电压的一半；输出端与负载之间采用大容量电容耦合,扬声器一端接地，具有恒压输出特性。
本任务流程如图3－1－1所示。
图3－1－1任务流程图一、实训工具及器材准备完成本次实训任务所需工具及器材见表3－1－1。
表3－1－1拆装与检修动圈式扬声器实训工具及器材准备二、简易OTL音频功率放大器组装（一）电路原理的熟悉图3－1－2简易OTL功放电路原理图1、电路特点本功放电路结构简单，元件易购，成本低廉，原理典型，非常适合初学者组装学习。
电路包括：A.电压放大器：将输入的微小音乐信号加以放大，通常采用共射级放大，图中以VT1、VT2为核心组成的放大电路完成电压放大功能。
B.功率放大：功率放大级电路是用来提高电路的工作效率，通常共射级放大的输出电流很小，所以通过功放部分来推动喇叭。
图中以VT3、VT4为核心组成的电路完成功率放大功能。
C.偏压装置：偏压装置为功率三极管提供正向偏压，使功率放大级电路工作于AB类放大状态，防止产生交越失真。
图中VD5和R8为功放提供偏压，其中VD5具有负温特性，用以补偿功放管因温度升高引起电流增大。
改变R8的阻值可以改变功放管的静态电流。
D.负反馈电路：利用负反馈的特性，控制整个放大电路的增益，提高电路稳定性。
其中R4为放大器提供交直流负反馈，R5、C4对反馈的交流信号起分流作用，改变R4与R5的比值可以改变放大器的增益。
2、电路原理和各元件的作用音量控制：由RP电位器调节，根据串联电路的分压原理知，当旋转电位器时获取的输入电压将发生改变，从而改变了音量的大小。
第一级共射极放大器：由R1、R2、R3、R4、R5、C3、C4、VT1组成。
R1、R2为VT1提供偏置电压，改变二者的比值可以改变功放输出点的电压（正常要求为电源电压的一半）。
C3为输入隔直耦合电容。
R3是VT1的负载电阻，VT1和VT2是直流耦合，通过C3输入的信号经VT1放大后，直接送到VT2进行放大。
如何设计一个简单的音频放大器
如何设计一个简单的音频放大器音频放大器是一种常见的电子设备，用于放大音频信号。
它能够增加音频信号的强度，以便更好地驱动扬声器或耳机，从而提升音频效果。
设计一个简单的音频放大器并非难事，下面将介绍一种基本的设计方案。
材料清单：1. 声音源（如音频输入信号）2. NPN型晶体管（如2N2222）3. 电容器（如100μF）4. 电阻器（如10kΩ）5. 扬声器/耳机步骤：1. 准备工作：首先，确认所需材料齐全。
确保晶体管型号与设计兼容，以及电容器和电阻器的额定值符合要求。
2. 安装电路：将晶体管、电容器和电阻器组装成电路。
声音源连接到晶体管的基极，将其与电容器的一端相连。
另一端连接到电阻器并与地线相连。
晶体管的发射极连接到地线，而集电极连接到扬声器/耳机。
3. 调整电路：调整电阻器的阻值以达到适当的放大效果。
可以通过更改电阻器值来调整放大器的增益。
增大阻值可以提高放大器的增益，减小阻值则会降低增益。
根据实际需要，进行适当的调整。
4. 连接电源：将电源连接到电路。
请确保电源电压适配设计要求并正确连接正负极。
5. 测试音频放大器：连接音频源和扬声器/耳机，然后测试音频放大器的效果。
播放音频源，观察扬声器/耳机是否能够放大信号并发出声音。
根据需要，可能需要对电阻器进行进一步的调整以获得最佳音质。
总结：通过以上步骤，我们可以设计一个简单的音频放大器。
即使是一个初学者也能够轻松地完成这个设计。
当然，这只是一个基本的设计方案，还可以根据个人需求进行改进和调整。
不过在进行任何电子设备的设计和制作过程中，请务必注意安全，并确保符合电路和元器件的规格要求。
音频功率放大器的原理
音频功率放大器的原理
音频功率放大器是一种用于增幅音频信号的电子设备。
其原理是利用放大器电路将输入音频信号的电压或电流放大到更大的振幅，从而增加其功率。
音频功率放大器通常由若干个放大器级联而成，每个级别都将输入信号放大一定倍数。
每个级别都由一个晶体管或管子构成，根据输出功率的要求，可以选择不同类型的放大器，如AB类、B类、C类等。
在AB类功率放大器中，输入信号通过一个晶体管的基极，然
后通过另一个晶体管的集电极，并在输出端口传送到负载。
其中一个晶体管负责将正半周的输入信号放大，另一个负责将负半周的输入信号放大，因此可以更好地保持音频信号的波形。
B类功率放大器只在输入信号的正半周或负半周进行放大，并
且只有当信号振幅达到阀值时才工作，从而提高效率。
C类功
率放大器将输入信号的负半周和正半周分别通过不同的晶体管放大，然后通过一个输出网络进行合并。
此外，音频功率放大器的输入端通常由耦合电容和电阻构成，以防止输入信号对放大器产生影响。
输出端通过耦合电容将放大的信号传送到负载，以避免直流偏置对负载造成伤害。
综上所述，音频功率放大器工作原理是通过级联的放大器将输入音频信号放大到更大振幅，并且能够保持信号的波形，从而达到增加功率的效果。
小型音频功率放大器的设计与制作
小型音频功率放大器的设计与制作摘要：本文介绍了一种小型音频功率放大器的设计与制作。
通过选择合适的电子元器件和设计电路，实现了高性能、高稳定性的功率放大器。
具体设计过程包括选定电路拓扑结构、计算元器件参数、布局设计和选择合适的散热方式等。
最终，制作出一个功率输出达到10W，失真率小于0.5%的小型音频功率放大器。
该设计具有结构简单、制作成本低、性能稳定可靠等优点，适用于一些小型音响设备的增强性能。
关键词：音频功率放大器，电子元器件，拓扑结构，散热，失真率正文：一、概述音频功率放大器是音响设备中最常用的模块之一，它的作用是将低电平的音频信号放大到足够的功率，驱动扬声器发出声音。
在现代音响设备中，由于体积的限制，需要设计出更小巧、更高性能的功率放大器。
二、设计原理本文采用B类功率放大器作为设计基础，该结构具有功率损耗小、效率高等特点。
同时，为了保证电路的稳定性和可靠性，采用了负反馈的设计方法。
具体电路如下：（图1）通过分析电路可知，该放大器采用了共射极放大器和共集电极放大器相结合的拓扑结构，其中T1和T2为功率管，R2和R3为负反馈电阻，C1和C2为耦合电容，C3为输入直流隔离电容，C4和C5为滤波电容。
这样就可以在保证较高放大系数的同时，减少功率扭曲和干扰。
三、元器件选择和参数计算根据电路原理图，选择了以下元器件：（表1）在选择元器件后，通过测量和计算，得出所需的元器件参数：（表2）四、布局设计在元器件选择和参数计算完成后，需要进行布局设计，保证电路的排布合理、信号传输通畅、散热效果良好。
特别是功率管的散热问题需要特别注意。
布局设计如下：（图2）五、散热在功率管的选择和布局设计中，考虑了散热问题。
为了保证散热效果，采用了金属散热片和散热风扇相结合的方式。
同时，保证电路板与散热片之间的接触良好。
（图3）六、制作和调试完成布局设计和散热方案后，进行电路板制作和元器件的焊接。
在焊接过程中，需要保证焊接质量和元器件位置的准确性。
只用三个分立元件自制最简单的实用功放
只用三个分立元件自制最简单的实用功放
江苏省泗阳县李口中学沈正中
笔者先用3DD303C等三只分立元件，制作了最简单实用的单管单声道功放，可谓是一款音质优
美、最简单的经典功放。
用电脑音频信号输入单声道，
根据电源电压不同，实测音乐输出
功率约0.1W～4W，整机功耗约0.12W～4.8W。
很适合室内欣赏音乐，也可用于初学者学习单管
放大电路的制作，电路图如
图2所示。
按照图2所示电路，把
100μF电容C、10KΩ可变
电阻R和3DD303C三极管
T三个元件连接好，接上阻
抗为4Ω～16Ω喇叭（或音
箱）L（大口径喇叭效果更好！），再接上1.5～24V直流电源，根据电源电压，通过调整可变电阻R，把三极管的偏置电流调整到接近200mA以下或正常放大工作点即可，然后测出可变电阻R的阻值，换上对应阻值的定值电阻。
当电源电压大于9V时，为了防止三极管过于发热，可适当加散热片。
三极管T也可选用3DD15、3DD200、3DD207、3DD102、3DD303、2N3055等替代3DD303C。
笔者是用3DD303C制作的。
音频功率放大器原理图
音频功率放大器原理图
音频功率放大器是一种用于提高音频信号功率的电路，通常用于音响系统和放大器中。
它能够将输入的低功率音频信号转换为输出的高功率音频信号，从而驱动扬声器发出更大的声音。
音频功率放大器的原理图如下所示：
（在此插入音频功率放大器原理图）。
原理图中包括输入端、放大电路、输出端和电源端。
输入端接收来自音源的低功率音频信号，放大电路对该信号进行放大处理，输出端将放大后的高功率音频信号传送至扬声器，电源端则为整个电路提供所需的电源电压。
放大电路是音频功率放大器的核心部分，它通常由功率放大器芯片、电阻、电容和电感等元件组成。
功率放大器芯片是最关键的部分，它能够将输入信号进行放大，并输出到扬声器。
电阻、电容和电感则用于对输入信号进行滤波和匹配，以保证信号质量和稳定性。
音频功率放大器的工作原理是将输入的音频信号转换为相应的电压信号，并通过放大电路进行放大处理，最终输出为高功率音频信号。
这样的设计能够满足扬声器对音频信号的驱动需求，使得音响系统能够发挥出更好的音质和音量表现。
在实际应用中，音频功率放大器可以根据需要进行不同的设计和调整，以满足不同的音响系统和放大器的要求。
例如，可以根据功率放大器芯片的规格和电路参数进行合理的选择，以及根据扬声器的阻抗和灵敏度进行匹配，从而实现最佳的音频放大效果。
总的来说，音频功率放大器是音响系统和放大器中不可或缺的部分，它能够将输入的低功率音频信号转换为输出的高功率音频信号，从而驱动扬声器发出更大的
声音。
通过合理的设计和调整，可以实现更好的音质和音量表现，从而提升整个音响系统的性能和体验。
简单音频放大器设计
简单音频放大器设计在这篇文章中，我们将探讨简单音频放大器的设计。
音频放大器是一种电子设备，用于将低强度的音频信号放大为较高强度的信号，以便驱动扬声器或其他声音输出设备。
这种放大器广泛应用于音响系统、电视、收音机和其他音频设备中。
设计一个简单音频放大器需要考虑以下几个方面：输入选择、放大电路、功率放大和输出驱动。
首先，我们需要确定输入信号的类型。
音频信号可以是立体声、单声道或其他形式的信号。
对于不同类型的输入信号，我们需要选择适当的输入电路。
选择适当的放大电路对于音频放大器的性能至关重要。
在设计放大电路时，一般会使用运放（放大器）和其他电子元件。
运放是一种高增益、高输入阻抗和低输出阻抗的放大器。
它能够有效地放大音频信号，并提供所需的放大倍数。
在设计放大电路时，我们需要确定所需的放大倍数。
这取决于输出设备的需求以及我们希望获得的音频质量。
一般来说，较高的放大倍数可能会引入噪音和失真。
因此，在选择放大倍数时需要权衡音质和增益之间的关系。
功率放大是音频放大器设计的另一个重要方面。
功率放大器负责将低功率的音频信号转化为较高功率以驱动扬声器。
对于小型的音频设备，如耳机放大器，功率要求相对较低。
而对于大型音响系统或扬声器，需要更高的功率放大能力。
最后，输出驱动是音频放大器设计的最后一步。
输出驱动通常使用输出级电路，以便有效地驱动外部扬声器或其他负载。
输出级电路需要具备足够的功率输出能力，并且能够提供所需的电流和电压。
综上所述，设计一个简单音频放大器需要考虑输入选择、放大电路、功率放大和输出驱动。
选择适当的输入电路，设计合适的放大电路，确定所需的放大倍数，并选择合适的功率放大器。
最后，设计输出级电路以提供所需的输出能力。
这些步骤是设计一个简单音频放大器所必需的基本步骤。
值得提醒的是，音频放大器的设计是一个复杂的过程，需要考虑到电路布局、稳定性、功耗等因素。
因此，在实际的音频放大器设计中，我们还需要考虑到其他诸如降噪技术、预放大、反馈控制等方面的问题。
音频功率放大器设计与制作
引言 (1)第一章课题概况 (3)§1.1 课题设计要求 (3)§1.2 毕业设计目的 (3)第二章音响技术简介 (4)§2.1人耳的听觉特性 (4)§2.2高保真度 (4)第三章高保真音响的原理介绍 (6)§3.1设计思路 (6)§3.2滤波器的介绍 (6)§3.3功率放大器的介绍 (7)§3.4 音频功率放大器 (8)§3.5 电源 (14)第四章焊接与调试 (15)§4.1电路的焊接 (15)§4.2电路的调试 (15)第五章全文总结和展望 (16)§5.1总结 (16)§5.2展望 (16)致谢..................................................................................... 错误!未定义书签。
参考文献................................................................................... 错误!未定义书签。
附录........................................................................................... 错误!未定义书签。
人们总是喜欢用听音乐的方式来放松工作中的疲劳，或者欢聚庆祝，或者陶冶情操。
随着改革开放的深入，经济的快速增长和城市规模的不断扩大，人类的生活水平也都相应的提高了，人们懂得了听音乐来缓解生活中所带来的各种巨大压力，通过解放神经来提高自己的生活水平，如今的市场上有着许许多多，琳琅满目的音响品牌，具体那些好，商家各执一词，消费者也很难选择，因此，通过此次设计，可以解决消费者难以选择的麻烦，直接自己动手制作，了解音响的结构和特点，不光扩大了自己的知识面，从制作到完成作品，最后欣赏自己的作品，简直有种说不出的美妙感觉，连上CD机，放上自己喜欢的音乐，来享受音乐的魅力，从而能缓解压力，使心情放松，能更好的投入工作，从而提高自己的生活水平。
音频 功率 放大器原理简介 音频 功率 放大器
音频功率放大器原理简介音频功率放大器
是一种能够将音频信号功率放大的电子设备，其工作原理基于放大器电路中的晶体管或管子等电子元器件。
音频信号进入放大器，被放大器电路中的电子元器件放大后输出，达到音频的放大的目的。
功率放大器主要有两类：A类放大器和AB类放大器。
A类功率放大器的原理是将音频信号通过晶体管等电子元器件进行频率放大，激励出足够大的电流输出到负载电阻中，达到音频功率放大的目的。
A类功率放大器的优点是音质好、失真小，但功率效率较低。
AB类功率放大器是A类功率放大器加上一个偏置电压，使其能在某些运行情况下工作在B类放大器的状态。
AB类功率放大器的优点是功率效率高，同时也能保持良好的音质。
总而言之，音频功率放大器是将低功率音频信号转换为高功率输出的设备，主要工作原理是通过电子元器件进行功率放大。
不同种类的功率放大器有各自的特点和优势，使用时需要根据实际需要选择合适的设备。
LM3886音频功率放大器功放diy制作（收藏）
LM3886音频功率放大器功放diy制作（收藏）
LM3886 是美国国家半导体公司的50W功放集成电路，具有完善的保护电路，极低的失真，是物美价廉的选择，用它制作的功放可谓上上之选。
LM3886TF参数如下：
LM3886在VCC=VEE=28V、4欧负载时能达到68W的连续平均功率，在VCC=VEE=35V，8欧负载时能达到50W的平均功率。
具有较宽的电源电压范围VCC VEE为20V-94V；
总谐波失真噪声：60W 20Hz<F
转换速率(SLEW RATE):VIN=2.0VP-P、tRISE=2ns 时的值为19V/us
总静态电流：50mA
输入偏流： 0.2uA
增益带宽乘积: 8 MHZ
LM3886
LM3886引脚图
用LM3886制作的功放板
我们以LM3886T原理和现有的印刷电路板为基础。
出于测试目的，放大器的原型是一个稳定的±35 V电源供电。
在驱动电平为1 Vrms获得的最大不失真输出功率约63瓦，用的是8欧姆的扬声器。
负载阻抗为4欧姆推输出功率不小于108瓦。
在实践中，这些功率水平可以意味着“音乐的力量”，但千万记住，放大器的电源功率一定得满足！
应高度重视放大器LM3886的冷却。
提供一个足够的散热器给LM3886散热。
牢记散热器要用隔离材料，如云母。
LM3886功放电路原理图
LM3886功放PCB图 (责任编辑：admin)。
音频功率放大器设计方案与制作
音频功率放大器设计方案与制作
一、音频功率放大器的简介
二、原理
音频放大器采用一种称为“负反馈”的技术。
这种技术是指从输出端反馈输入端的一小部分，以抑制非线性的音频信号，从而改善信号失真。
负反馈将小部分信号重新发送回输入端，并将其与未受到反馈的输入信号混合，从而减少了输入信号的失真。
三、设计方案
1.首先，定义音频放大的输入和输出信号。
输入信号是音频源（如mp3播放器，CD播放器等）的音频输出，而输出信号是驱动扬声器的音频信号。
2.设计一款可以支持不同音频输入信号的放大器，要求输入信号的音量可以在一定范围内调整。
3.设计出一个具有负反馈技术的复杂电路，实现放大器的音频信号放大功能，可以有效抑制信号失真。
4.确定所需要的元件，制定相关元件购买清单，并安排相关元件的采购工作。
5.安排面板绘制，将电路图放置在面板上，使组装更加方便。
6.组装完成，为放大器两端的输入输出连接接口，进行绝缘处理。
音频OCL功率放大器设计
电子电路设计设计题目：音频OCL功率放大器设计专业班级学号学生姓名设计时刻教师评分年月日目录一、设计指标及设计要求................... 错误!未定义书签。
二、设计方案选择与比较................... 错误!未定义书签。
三、系统框图............................................................. 错误!未定义书签。
四、单元电路设计 .................................................... 错误!未定义书签。
（一）、直流稳压电源设计 ................................ 错误!未定义书签。
（二）、前置放大电路设计 ................................ 错误!未定义书签。
（三）、功率放大器设计 .................................... 错误!未定义书签。
五、电路原理总图及原理简述 ................................ 错误!未定义书签。
六、元器件明细表 .................................................... 错误!未定义书签。
七、设计小结............................................................. 错误!未定义书签。
八、参考资料和网站目录 ........................................ 错误!未定义书签。
一、设计指标及设计要求1．采纳全数或部份分立元件2．额定输出功率P0≥8W3．负载电阻R L =8Ω4．失真度 <3%5．设计放大器所用直流稳压电源6．*用Multisim仿真并画图二、设计方案选择与比较依照本课题要求，咱们所设计的低功率放大器应由以下几部份组成：直流稳压电源、前置放大及功率放大。
“简洁至上”的晶体管甲类音频功率放大器3
Hi－Fi界有一句至理名言，就是“简洁至上”。
这就是说，假如能用一个元件或器件做成的电路，就尽量不用两个。
电子电路中常用的电子元件有电阻、电容、电感等，常用的电子器件有二极管、三极管及集成电路等。
电阻、电容都属于线性元件，在放大电路中可以认为不会因它们而产生非线性失真。
但是，目前用于放大的电子器件，不论是电子管、晶体管，还是集成电路，统统都是非线性器件，它们是放大电路中产生非线性失真的根源。
因此，在放大电路中应尽量少用管子。
要做到这一点也并非容易，所以通常所见到的放大电路都比较复杂。
要想“简洁”，必须解决两个问题：一是放大倍数要足够大，至少应该在接CD机时能够达到额定的输出功率；二是非线性失真要尽量小些，在不加负反馈或只加少量的负反馈时，谐波失真系数能够达到Hi－Fi要求。
功率放大器的输出电路方式，可按有无输出变压器分为两类。
无输出变压器的功放电路为了使扬声器中无直流电流通过，必须采用电容耦合(OTL电路)或者正负两套电源(OCL电路)。
本文介绍的晶体管甲类音频放大器选用变压器输出的单管放大方式，每声道只用两只管子，而若采用互补推挽电路，则至少要用四五只管子。
由于所用的输出变压器初级阻抗只有几十欧姆，所以绕制起来很容易，性能也很容易达到要求。
采用变压器输出的一个突出优点就是可以避免烧扬声器。
另外，变压器次级线圈极小的直流电阻，会改善扬声器的阻尼，使瞬态失真减小。
电路结构与特点该晶体管甲类音频功率放大器电路及电源电路如图1所示。
这一功放电路具有高达15W 的有效值输出功率，它只用两只晶体管，并把它们直接相连，复合成一只高跨导的功率场效应晶体管。
这是笔者受到绝缘栅双极型晶体管(IGBT)的启发偶尔想到的。
IGBT是一种新型半导体功率器件，已成功地应用于高频开关电源中，近几年在高保真声频功率放大器中也常见到它的踪影。
它兼有双极型晶体管(即普通PNP、NPN晶体管)和单极型晶体管(即场效应管)两者的优点，但没有两者各自的缺点，所以应用前景非常广阔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
闽南师范大学《模拟电子技术》课程设计
设计题目：简易音频功率放大器
*名：***
学号：**********
系别：物理与信息工程学院
专业电气工程及其自动化
年级：12级
指导教师：周锦荣老师
2014年 5月 1 日
目录
一系统设计┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 2
1.设计任务┄┄┄┄┄┄┄┄┄┄┄┄┄ 2
2.设计要求┄┄┄┄┄┄┄┄┄┄┄┄┄ 2
二电路设计原理┄┄┄┄┄┄┄┄┄┄┄┄ 3
1．系统原理┄┄┄┄┄┄┄┄┄┄┄┄┄ 3
2．方案比较┄┄┄┄┄┄┄┄┄┄┄┄┄ 3
3．芯片介绍┄┄┄┄┄┄┄┄┄┄┄┄┄┄8
三PCB布板┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 10
四实物安装与调试┄┄┄┄┄┄┄┄┄┄┄┄ 11
1．实物图┄┄┄┄┄┄┄┄┄┄┄┄┄11
2．测试的波形┄┄┄┄┄┄┄┄┄┄┄12
3．实验结果分析及与理论对比┄┄┄┄┄ 15
五附录┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 15
1.设计总结┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄15
2. 原件清单┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄15
3.参考文献┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 16
摘要:本方案采用LM358，LM386集成运放芯片，外加电阻、电容等元器件调整、滤波，滑动变阻器实现音量可调，构成简易音频功率放大器,音频功率放大器主要用于推动扬声器发声。
关键词：LM358；LM386;音频放大
一系统设计
1 设计任务
利用集成运算放大器LM358，LM386设计一个简易音频功率放大器。
2 设计要求
设计一个简易的音频功率放大器，要求如下：
（1）系统主要由前置放大电路和后级功率放大器电路构成，电路具有音量可调；
（2）前置放大电路主要有集成芯片LM358构成；后级功率放大器电路主要由集成芯片LM386音频功率放大芯片构成；
（3）要求输入音频信号在10mV/1kHz时，输出功率1
（负载：8Ω），输出音频信号无
Po W
明显失真，输出功率大小可调；
（4）系统测试可以由函数信号发生器产生音频信号，系统所需电源可由实验室现有学生电源提供；
（5）完成相应的电路原理图设计、硬件电路设计和调试及相关结果测试；
（6）完成课程设计报告撰写。
二电路设计原理
1系统原理
系统采用+9V单电源供电，主体部分由LM358前置放大器，LM386构成功率放大器。
滑动变阻器实现音量可调。
2 方案比较
2.1 第一种设计方案：
2.1.1
前置放大电路
2.1.2参数选择及计算
前级采用同前级通过C1充电抬高LM358 3号脚电压，向比例运算放大电路，
g=(1+R8/R7)=2 ,
前级LM358B 构成跟随器，增强后级电路带载能力。
经过前级运放的放大，
由Av=i1o1
U U =mv 10Ui =2，
可以得到Uo1=Ui2=20mv 。
于是我们得到了下一级功率放大电路的输入电压，
即为U i2=20mv 满足U i2≤400mv
2.1.3后级功率放大器
2.1.4参数选择及计算
由 Av=
Ui
0U =50 ; 所以 U0=1（v ）;
进而得出 P 0=L
2
0R U =1/8 满足P 0=0.125W<=1W
2.2 第二种设计方案：
2.2.1前置放大电路
2.2.2参数选择及计算
前级通过一个2K 电阻限流，从而保护电路，在利用偏置电路来抬高LM358 三脚的电压，
U3=U*R3/(R2+R3)=3.71V
因为在此电路中，我们采用单电源供电，若不抬高3脚电压，用示波器检测LM358输出波形时
负半轴的电压将检测不到，得到波形产生失真。
C4，C5构成耦合电路 ，C5采用104滤高频分
量，C4稳压，采用10uF 电解电容，均为经验值。
前级采用同向比例运算放大电路，
g=(1+R8/R7)=1.1 ,
前级放大两倍。
前级放大倍数不易过高，后级LM386输入电压为0.4 v 电压过高，后级电路将
无法驱动，前级LM358B 构成跟随器，增强后级电路带载能力。
经过前级运放的放大，由A v =i1o1U U =mv
10Ui =1.1，可以得到U o1=U i2=11mv 。
于是我们得到了下一级功率放大电路的输入电压，即为U i2=11mv 满足U i2≤400mv
2.2.3后级功率放大器
2.2.4参数选择及计算
根据lm386的datasheet 给出的电路图（图三），在1，8脚之间加入可变电阻和电容使增益从
20到200可调，如图四所示。
根据典型电路，我们选择功率运放电路的增益为50，即把LM386
的1号脚和8号脚通过1电阻和电容串联起来。
图三 文档中给出的典型电路接法
图四 增益可调的lm386功放电路
由 Av=Ui 0U =200 ; 所以 U0=2.2（v ）; 进而得出 P 0=L
2
0R U =0.625 满足P 0=0.625W<=1W
2.4最终终方案选案通过对两种方案的比较可以看出，第二种方案是比较好的方案，按照第二种方案不仅可以达到课程设计所要达到的要求，结果比较准确，受外界干扰较小。
第一种方案通过电容充电抬高LM358 3脚电压，3脚波形一直被抬升，所测波形不稳定，且第一种方案没有C4，C5构成的耦合电路稳定电压，滤除高频，使得放大后的音频噪声过大。
所以这种方案在最终确定的时候是被舍弃了。
3 芯片介绍
3.1 LM358芯片简介
LM358 内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。
它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合L。
LM358芯片的引脚排列如下图所示：
相关参数及描述
LM358
内部频率补偿
直流电压增益高(约100dB)
单位增益频带宽(约1MHz)
电源电压范围宽：单电源(3—30V)
输出电压摆幅大(0 至Vcc-1.5V)
3.2 LM386芯片简介
专为低损耗电源所设计的功率放大器集成电路。
它的内建增益为20，透过pin 1 和pin8脚位间电容的搭配，增益最高可达200。
LM386可使用电池为供应电源，输入电压范围可由4V~12V，无作动时仅消耗4mA电流，且失真低.LM386芯片的引脚排列如下图所示：
相关参数及描述
静态功耗低，约为4mA, 可用于电池供电。
工作电压范围宽，
4-12V or 5-18V
外围元件少。
电压增益可调，
20-200。
低失真度。
输入电压±0.4V
四 PCB布板
五实物安装与调试
1实物图
2测试的波形
2.1测试的正弦波波形V0=10mV f0=100Hz
波形测试值频率(Hz)峰-峰值（V）正弦波f=100Hz 输入：Vi=0.02
输出：V0=0.18
放大倍数 Vo/Vi=9
2.2 V0=10mV f0=1KHz
波形测试值频率（Hz）峰-峰值（V）正弦波f=1KHz Vi=0.02
V0=0.28 放大倍数=V0/Vi=14
2.3 V0=10mV f0=10KHz
放大倍数：V0/Vi=12
3实验结果分析及与理论对比
理论值与实际值有所偏差，理论上整个电路应该放大200倍，第一级放大 1.1倍，g=(1+R5/R4)=1.1 ,第二级放大200倍。
但是由于电路中各级电阻均要产生压降。
故理想放大倍数与实际放大倍数有偏差。
实际电路符合设计要求，音量可调，输出功率≤1W
五附录
5.1 设计总结
在这次课程设计中，经过反反复复的设计电路图，在课本上找原理，运用仿真软件画图，仿真，验证电路是否正确，焊接实物电路，拆了重做，再验证再调试。
我学会了怎样去根据课题的要求去设计电路和调试电路。
动手能力得到很大的提高。
在制作电路的过程中更是学到了许多实践经验，如电路板的布线、元器件的识别和整机的调试等各方面的经验。
从中我发现自己并不能很好的熟练去使用我所学到的模电知识。
在以后学习中我要加强对使用电路的设计和选用能力。
通过这种综合训练，我可以掌握电路设计的基本方法，提高动手组织实验的基本技
能，培养分析解决电路问题的实际本领，为以后毕业设计和从事电子实验实际工作打下基础。
5.2参考文献
[1]模拟电子技术基础[第四版]，童诗白华成英，北京：高等教育出版社
[2]数字电子技术基础[第五版]，阎石，北京：高等教育出版社
5.3 原件清单。
