RAID卡目录RAID卡介绍RAID卡的接口类型RAID卡的缓存编辑本段RAID卡介绍提到RAID卡就不得不提到什么是RAID。
RAID是英文Redundant Array of Independent Disks的缩写，翻译成中文即为独立磁盘冗余阵列，或简称磁盘阵列。
简单的说，RAID是一种把多块独立的硬盘（物理硬盘）按不同方式组合起来形成一个硬盘组（逻辑硬盘），从而提供比单个硬盘更高的存储性能和提供数据冗余的技术。
组成磁盘阵列的不同方式成为RAID级别（RAID Levels）。
RAID技术经过不断的发展，现在已拥有了从 RAID 0 到 6 七种基本的RAID 级别。
另外，还有一些基本RAID级别的组合形式，如RAID 10/01（RAID 0与RAID 1的组合），RAID 50（RAID 0与RAID 5的组合）等。
不同RAID 级别代表着不同的存储性能、数据安全性和存储成本。
数据冗余的功能是在用户数据一旦发生损坏后，利用冗余信息可以使损坏数据得以恢复，从而保障了用户数据的安全性（除RAID0外）。
在用户看起来，组成的磁盘组就像是一个硬盘，用户可以对它进行分区，格式化等等。
总之，对磁盘阵列的操作与单个硬盘一模一样。
不同的是，磁盘阵列的存储性能要比单个硬盘高很多（主要是存取速度上），而且可以提供数据冗余。
RAID卡就是用来实现RAID功能的板卡，通常是由I/O处理器、硬盘控制器、硬盘连接器和缓存等一系列零组件构成的。
不同的RAID卡支持的RAID 功能不同。
支持RAlD0、RAID1、RAID3、RAID4、RAID5、RAID10不等。
RAID 卡可以让很多磁盘驱动器同时传输数据，而这些磁盘驱动器在逻辑上又是一个磁盘驱动器，所以使用RAID可以达到单个的磁盘驱动器几倍、几十倍甚至上百倍的速率。
这也是RAID卡最初想要解决的问题。
可以提供容错功能，这是RAID卡的第二个重要功能。
编辑本段RAID卡的接口类型接口是指支持的接口，目前主要有三种：IDE接口、接口和SATA接口。
RAID卡知识点
RAID卡知识点
一、RAID的概念
RAID（Redundant Array of Independent Disks，即独立磁盘冗余阵列）是一种由计算机系统管理者和磁盘阵列技术结合实现的配置策略。
RAID类型主要有0，1，2，3，4，5，6，10等，可以通过RAID技术来实
现数据的容错性、共享性、可用性和性能。
RAID技术最初是由IBM设计出来的，它定义了一组磁盘组织的模式，可以将多块硬盘组成一个磁盘阵列，以提高系统的性能和稳定性。
RAID
卡的核心功能是把多个硬盘组合成一个磁盘阵列，所有的硬盘都会被
RAID管理，并且可以被操作系统识别到，因此经常需要使用RAID卡来实
现RAID技术。
二、RAID卡的作用
RAID卡是一种独特的硬件设备，它可以将多块硬盘以RAID方式组合
成一个RAID磁盘阵列，并实现磁盘容错性、共享性、可用性和性能。
RAID卡一般分为两种：一种是内置RAID卡，另一种是插槽RAID卡。
内
置RAID卡是直接安装在计算机主板上的，它具有支持容错功能，但需要
安装系统才能实现RAID；而插槽RAID卡则插在插槽的空位，具有更高的
性能和更广泛的容错功能，可以支持多种RAID等级，且能够与计算机兼
容使用。
raid技术详解
raid技术详解（raid大全）一、RAID 概述1988 年美国加州大学伯克利分校的 D. A. Patterson 教授等首次在论文“A Case of Redundant Array of Inexpensive Disks”中提出了 RAID 概念[1] ，即廉价冗余磁盘阵列（ Redundant Array of Inexpensive Disks ）。
由于当时大容量磁盘比较昂贵， RAID 的基本思想是将多个容量较小、相对廉价的磁盘进行有机组合，从而以较低的成本获得与昂贵大容量磁盘相当的容量、性能、可靠性。
随着磁盘成本和价格的不断降低， RAID 可以使用大部分的磁盘，“廉价”已经毫无意义。
因此， RAID 咨询委员会（ RAID Advisory Board, RAB ）决定用“独立”替代“廉价”，于时 RAID 变成了独立磁盘冗余阵列（ Redundant Array of Independent Disks ）。
但这仅仅是名称的变化，实质内容没有改变。
RAID 这种设计思想很快被业界接纳， RAID 技术作为高性能、高可靠的存储技术，已经得到了非常广泛的应用。
RAID 主要利用数据条带、镜像和数据校验技术来获取高性能、可靠性、容错能力和扩展性，根据运用或组合运用这三种技术的策略和架构，可以把 RAID 分为不同的等级，以满足不同数据应用的需求。
D. A. Patterson 等的论文中定义了 RAID1-RAID5 原始 RAID 等级， 1988 年以来又扩展了 RAID0 和 RAID6 。
近年来，存储厂商不断推出诸如 RAID7 、 RAID10/01 、 RAID50 、 RAID53 、 RAID100 等 RAID 等级，但这些并无统一的标准。
目前业界公认的标准是 RAID0-RAID5 ，除 RAID2外的四个等级被定为工业标准，而在实际应用领域中使用最多的 RAID 等级是RAID0 、 RAID1 、 RAID3 、 RAID5 、 RAID6 和 RAID10。

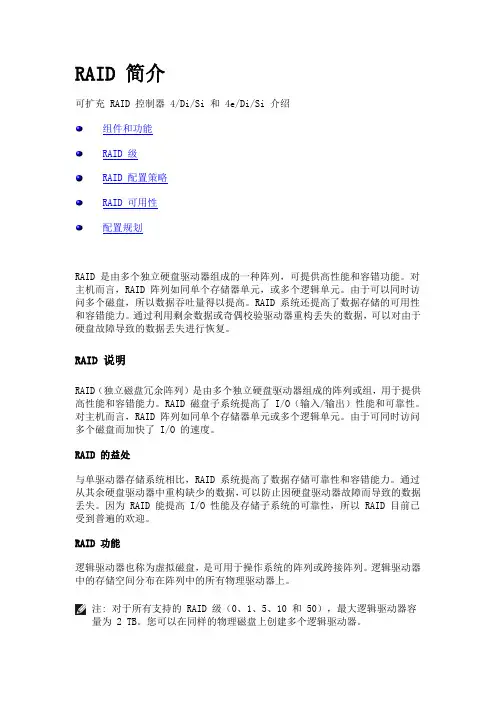

raid卡
RAID 简介可扩充 RAID 控制器 4/Di/Si 和 4e/Di/Si 介绍组件和功能RAID 级RAID 配置策略RAID 可用性配置规划RAID 是由多个独立硬盘驱动器组成的一种阵列，可提供高性能和容错功能。
对主机而言，RAID 阵列如同单个存储器单元，或多个逻辑单元。
由于可以同时访问多个磁盘，所以数据吞吐量得以提高。
RAID 系统还提高了数据存储的可用性和容错能力。
通过利用剩余数据或奇偶校验驱动器重构丢失的数据，可以对由于硬盘故障导致的数据丢失进行恢复。
RAID 说明RAID（独立磁盘冗余阵列）是由多个独立硬盘驱动器组成的阵列或组，用于提供高性能和容错能力。
RAID 磁盘子系统提高了 I/O（输入/输出）性能和可靠性。
对主机而言，RAID 阵列如同单个存储器单元或多个逻辑单元。
由于可同时访问多个磁盘而加快了 I/O 的速度。
RAID 的益处与单驱动器存储系统相比，RAID 系统提高了数据存储可靠性和容错能力。
通过从其余硬盘驱动器中重构缺少的数据，可以防止因硬盘驱动器故障而导致的数据丢失。
因为 RAID 能提高 I/O 性能及存储子系统的可靠性，所以 RAID 目前已受到普遍的欢迎。
RAID 功能逻辑驱动器也称为虚拟磁盘，是可用于操作系统的阵列或跨接阵列。
逻辑驱动器中的存储空间分布在阵列中的所有物理驱动器上。
注: 对于所有支持的 RAID 级（0、1、5、10 和 50），最大逻辑驱动器容量为 2 TB。
您可以在同样的物理磁盘上创建多个逻辑驱动器。
SCSI 硬盘驱动器必须被组织成一阵列的逻辑驱动器并且能够支持选定的 RAID 级。
下面列举了一些常见的 RAID 功能：∙创建热备份驱动器。
∙配置物理阵列和逻辑驱动器。
∙初始化一个或多个逻辑驱动器。
∙分别访问控制器、逻辑驱动器和物理驱动器。
∙重建故障硬盘驱动器。
∙验证使用 RAID 级 1、5、10 或 50 的逻辑驱动器中的冗余数据是否正确。
RAID技术简介
RAID技术简介RAID是利用若干台小型硬磁盘驱动器加上控制器按一定的组合条件，而组成的一个大容量、快速响应、高可靠储子系统。
由于可有多台驱动器并行工作，大大提高了存储容量和数据传输率，而且由于采用了纠错技术，提可靠性。
硬盘阵列是视频网络系统中非常重要的一个环节，硬盘阵列的容量、速度、稳定性往往决定整个网络能。
RAID通常是由在硬盘阵列塔中的RAID控制器或电脑中的RAID卡来实现的。
在通常情况下，RAID有如分类：RAID0：由多个硬盘并发协同工作完成数据的读写，数据被均匀分布在各个硬盘上，一般情况下，使用的硬盘读写的速度越快。
RAID0的特点是读写速度快，并且价格便宜；缺点是安全性相对较差，因为在RAID0中的一盘出现故障时，整个阵列的数据将会丢失。
RAID0是最快和最有效的磁盘阵列类型，但没有容错功能。
RAID1：称为磁盘镜像。
原理是在两个硬盘之间建立完全的镜像，即所有数据会被同时存放到两个物理硬盘一个磁盘出故障时，仍可从另一个硬盘中读取数据，因此安全性得到保障。
但系统的成本大大提高，因为系统际有效硬盘空间仅为所有硬盘空间的一半。
RAID 0+1：为RAID0和RAID1的组合，即由两个完全相同配置的RAID0形成镜像关系，既提高了阵列的读度，又保障了阵列数据的安全性，当然，为此付出的代价同样是价格昂贵。
RAID3：是把数据分成多个“块”，按照一定的容错算法，存放在N+1个硬盘上，实际数据占用的有效空间为硬盘的空间总和，而第N+1个硬盘上存储的数据是校验容错信息，当这N+1个硬盘中的其中一个硬盘出现故从其它N个硬盘中的数据也可以恢复原始数据，这样，仅使用这N个硬盘也可以带伤继续工作（如采集和回放素当更换一个新硬盘后，系统可以重新恢复完整的校验容错信息。
由于在一个硬盘阵列中，多于一个硬盘同时出障率的几率很小，所以一般情况下，使用RAID3，安全性是可以得到保障的。
与RAID0相比，RAID3在读写速面相对较慢。
raid技术介绍和总结
raid技术介绍和总结篇一：Raid技术介绍作者：chinaunix在计算机发展的初期，“大容量”硬盘的价格还相当高，解决数据存储安全性问题的主要方法是使用磁带机等设备进行备份，这种方法虽然可以保证数据的安全，但查阅和备份工作都相当繁琐。
1987年，Patterson、Gibson和Katz这三位工程师在加州大学伯克利分校发表了题为《acaseofRedundantarrayofinexpensivedisks（廉价磁盘冗余阵列方案）》的论文，其基本思想就是将多只容量较小的、相对廉价的硬盘驱动器进行有机组合，使其性能超过一只昂贵的大硬盘。
这一设计思想很快被接受，从此Raid技术得到了广泛应用，数据存储进入了更快速、更安全、更廉价的新时代。
磁盘阵列对于个人电脑用户，还是比较陌生和神秘的。
印象中的磁盘阵列似乎还停留在这样的场景中：在宽阔的大厅里，林立的磁盘柜，数名表情阴郁、早早谢顶的工程师徘徊在其中，不断从中抽出一块块沉重的硬盘，再插入一块块似乎更加沉重的硬盘??终于，随着大容量硬盘的价格不断降低，个人电脑的性能不断提升，idE-Raid作为磁盘性能改善的最廉价解决方案，开始走入一般用户的计算机系统。
一、Raid技术规范简介Raid技术主要包含Raid0～Raid7等数个规范，它们的侧重点各不相同，常见的规范有如下几种：Raid0：Raid0连续以位或字节为单位分割数据，并行读/写于多个磁盘上，因此具有很高的数据传输率，但它没有数据冗余，因此并不能算是真正的Raid结构。
Raid0只是单纯地提高性能，并没有为数据的可靠性提供保证，而且其中的一个磁盘失效将影响到所有数据。
因此，Raid0不能应用于数据安全性要求高的场合。
Raid1：它是通过磁盘数据镜像实现数据冗余，在成对的独立磁盘上产生互为备份的数据。
当原始数据繁忙时，可直接从镜像拷贝中读取数据，因此Raid1可以提高读取性能。
Raid1是磁盘阵列中单位成本最高的，但提供了很高的数据安全性和可用性。
RAID技术概述
RAID技术概述RAID技术概述RAID的形式是多种多样的，它们都是高可用性和高性能存储的骨干力量。
RAID设备的最初应用可以追溯到上世纪80年代末，而在今天，RAID已经成为我们IT生活中一个应用广泛且非常重要部分，以至于很多人已经忘记RAID这个缩写到底是什么意思。
RAID是Redundent Array of Inexpensive Disks的缩写，直译为“廉价冗余磁盘阵列”，也简称为“磁盘阵列”。
后来RAID中的字母I被改作了Independent，RAID就成了“独立冗余磁盘阵列”，但这只是名称的变化，实质性的内容并没有改变。
简单地讲，RAID技术就是利用多个硬盘的组合提供高效率及冗余的功能。
RAID这个概念最早是由1987年加州伯克利大学的David Patterson，Garth Gibson, Randy Katz提出的，他们的目标是展示一个RAID的性能可以达到或超过当时的一个单一的，大容量的，昂贵的磁盘。
在项目开发的过程中，随着频繁的磁盘失败，通过磁盘的冗余来避免磁盘数据的丢失已经是必须的了。
这样一来，该项目的研究对于将来的RAID变得至关重要。
一、RAID 的优点RAID的采用为存储系统（或者服务器的内置存储）带来巨大利益，其中提高传输速率和提供容错功能是最大的优点。
RAID通过同时使用多个磁盘，提高了传输速率。
RAID通过在多个磁盘上同时存储和读取数据来大幅提高存储系统的数据吞吐量（Throughput）。
在RAID 中，可以让很多磁盘驱动器同时传输数据，而这些磁盘驱动器在逻辑上又是一个磁盘驱动器，所以使用RAID可以达到单个磁盘驱动器几倍、几十倍甚至上百倍的速率。
这也是RAID最初想要解决的问题。
因为当时CPU的速度增长很快，而磁盘驱动器的数据传输速率无法大幅提高，所以需要有一种方案解决二者之间的矛盾。
RAID最后成功了。
通过数据校验，RAID可以提供容错功能。
这是使用RAID的第二个原因，因为普通磁盘驱动器无法提供容错功能，如果不包括写在磁盘上的CRC(循环冗余校验)码的话。
Raid技术介绍
RAID 1的特点：
•
RAID 1已经可以算是一种真正的RAID系统，它提供了强有力的数据容错能力，但这 是由一个硬盘的代价所带来的效果，而这个硬盘并不能增加整个阵列的有效容量。
RAID-2等级
•
由于汉明码是位为基础进行校验的，那么在RAID2中，一个硬盘在一个时间只存取 一位的信息。没错，就是这么恐怖。如图中所示，左边的为数据阵列，阵列中的每 个硬盘一次只存储一个位的数据。同理，右边的阵列（我们称之为校验阵列）则是 存储相应的汉明码，也是一位一个硬盘。所以RAID 2中的硬盘数量取决于所设定的 数据存储宽度。如果是4位的数据宽度（这由用户决定），那么就需要4个数据硬盘 和3个汉明码校验硬盘，如果是64位的位宽呢？从上文介绍的计算方法中，就可以算 出来，数据阵列需要64块硬盘，校验阵列需要7块硬盘。
RAID系统究竟有什么好处呢?
1.扩大了存贮能力 可由多个硬盘组成容量巨大的存贮空间。 2.降低了单位容量的成本 市场上最大容量的硬盘每兆容量的价格要大大高于普及型硬盘 ，因此采用多个普及型硬盘组成的阵列其单位价格要低得多。 3.提高了存贮速度 单个硬盘速度的提高均受到各个时期的技术条件限制，要更进一步往 往是很因难的，而使用RAID，则可以让多个硬盘同时分摊数据的读或写操作，因此 整体速度有成倍地提高。 4.可靠性 RAID系统可以使用两组硬盘同步完成镜像存贮，这种安全措施对于网络服务 器来说是最重要不过的了。 5.容错性 RAID控制器的一个关键功能就是容错处理。容错阵列中如有单块硬盘出错， 不会影响到整体的继续使用，高级RAID控制器还具有拯救功能。 6.对于IDE RAID来说，目前还有一个功能就是支持ATA/66/100。RAID也分为SCSI RAID和IDE RAID两类，当然IDE RAID要廉价得多。如果主机主板不支持
RAID技术以及RAID卡简介
RAID技术以及RAID卡支持介绍RAID0是无数据冗余的存储空间条带化，具有低成本、极高读写性能、高存储空间利用率的RAID级别适用于Video/Audio存储、临时文件的存储对等速度要求极其严格指特殊应用。
但由于没有数据冗余，其安全性大大降低，构成阵列的任何一块磁盘损坏都将带来数据灾难性的损失。
RAID1使用磁盘镜像（disk mirroring）的技术，是偶数块磁盘数据完全镜像，安全性好管理方便。
但无法扩展（单块磁盘容量，数据空间浪费大），RAID0中磁盘坏掉一块所有数据丢失，RAID1中磁盘坏掉一块数据不会丢失RAID10，即RAID1+0，先做RAID1，在做RAID0，具体看下图RAID5是目前应用很广泛的RAID技术，各块儿独立磁盘进行条带化分割，相同的条带区进行奇偶效验（异或运算），效验数据平均分布在每块磁盘上。
以N块磁盘构建的RAID5阵列可以有N-1块磁盘的容量，存储空间利用率非常高。
RAID5具有数据安全。
较好的读写速度、空间利用率高等优点。
RAID50，即RAID5+0，磁盘先做RAID5，在做RAID0，RAID1E是RAID1的增强版本它并不是我们同城所说的RAID0+1的组合RAID的工作原理与RAID1基本上是一样的只是RAID1E的数据恢复能力更强，但由于RAID1E写一份数据至要两次，因此RAID 处理器的负载被增强，从而造成磁盘读写能力下降RAID6的全程名叫“Independent Data disks with two independent distributed parity schemes”（带有两个独立分布式效验方案的两个独立磁盘）这种RAID级别是在RAID5的基础上发展而成因此它的工作模式和RAID5有异曲同工之妙，不同的是RAID5将校验码写入到一个驱动器里，而RAID6是写入到两个驱动器里这样增加的磁盘的容错能力，同时RAID6阵列中允许出现故障的磁盘也达到了2个，但相应的磁盘阵列数量也要4个。
RAID中主要有三个关键概念和技术
RAID中主要有三个关键概念和技术1、镜像（ Mirroring ）镜像，将数据复制到多个磁盘，一方面可以提高可靠性，另一方面可并发从两个或多个副本读取数据来提高读性能。
镜像是一种冗余技术，为磁盘提供保护功能，防止磁盘发生故障而造成数据丢失。
对于 RAID 而言，采用镜像技术典型地将会同时在阵列中产生两个完全相同的数据副本，分布在两个不同的磁盘驱动器组上。
镜像提供了完全的数据冗余能力，当一个数据副本失效不可用时，外部系统仍可正常访问另一副本，不会对应用系统运行和性能产生影响。
而且，镜像不需要额外的计算和校验，故障修复非常快，直接复制即可。
镜像技术可以从多个副本进行并发读取数据，提供更高的读I/O 性能，但不能并行写数据，写多个副本会会导致一定的I/O 性能降低。
镜像技术提供了非常高的数据安全性，其代价也是非常昂贵的，需要至少双倍的存储空间。
高成本限制了镜像的广泛应用，主要应用于至关重要的数据保护，这种场合下数据丢失会造成巨大的损失。
另外，镜像通过“ 拆分”能获得特定时间点的上数据快照，从而可以实现一种备份窗口几乎为零的数据备份技术。
2、数据条带数据条带，将数据分片保存在多个不同的磁盘，多个数据分片共同组成一个完整数据副本，这与镜像的多个副本是不同的，它通常用于性能考虑。
数据条带具有更高的并发粒度，当访问数据时，可以同时对位于不同磁盘上数据进行读写操作，从而获得非常可观的 I/O 性能提升。
数据条带技术的分块大小选择非常关键。
条带粒度可以是一个字节至几 KB 大小，分块越小，并行处理能力就越强，数据存取速度就越高，但同时就会增加块存取的随机性和块寻址时间。
实际应用中，要根据数据特征和需求来选择合适的分块大小，在数据存取随机性和并发处理能力之间进行平衡，以争取尽可能高的整体性能。
数据条带是基于提高I/O 性能而提出的，也就是说它只关注性能，而对数据可靠性、可用性没有任何改善。
实际上，其中任何一个数据条带损坏都会导致整个数据不可用，采用数据条带技术反而增加了数据发生丢失的概念率。
raid卡和hba卡简介
raid卡和hba卡raid卡和hba卡分别是什么？用来干什么的？下面我们就对两种产品进行简单的介绍。
RAID是英文Redundant Array of Independent Disks的缩写，翻译成中文即为独立磁盘冗余阵列，或简称磁盘阵列。
简单的说，RAID 是一种把多块独立的硬盘（物理硬盘）按不同方式组合起来形成一个硬盘组（逻辑硬盘），从而提供比单个硬盘更高的存储性能和提供数据冗余的技术。
RAID卡就是用来实现RAID功能的板卡，通常是由I/O处理器、SCSI控制器、SCSI连接器和缓存等一系列零组件构成的。
HBA是服务器内部的I/O通道与存储系统的I/O通道之间的物理连接。
主机总线适配器(Host Bus Adapter,HBA)是一个在服务器和存储装置间提供输入/输出(I/O)处理和物理连接的电路板和/或集成电路适配器。
因为HBA减轻了主处理器在数据存储和检索任务的负担，它能够提高服务器的性能。
一个HBA和与之相连的磁盘子系统有时一起被称作一个磁盘通道。
主机总线适配卡内部有一个小的中央处理器，一些内存作为数据缓存以及连接光纤通道和总线的连接器件等。
这个小的中央处理器负责PCI和光纤通道两种协议的转换。
它还有其他的一些功能，初始化与光纤通道网络连接的服务器端口，支持上层协议例如TCP/IP，SCSI等，8B/10B的编码解码等。
HBA卡种类：FC-HBA卡(俗称：光纤网卡)、iSCSI-HBA卡(RJ45接口)================================================== ISCSI HBA卡和普通网卡的区别是什么？SCSI命令、ISCSI封装、TCP/IP封装都是由主机或者上层程序完成的，那么对于网卡来说只是做以太网帧的发送和接收，那么普通网卡就可以做ISCSI的发送和接收了。
因为普通网卡只做以太网帧的封装和解封装，对于TCP、ISCSI、SCSI根本不涉及。
Raid1跟Raid10;RAID5EE跟RAID6都有什么区别 文档
Raid1跟Raid10；RAID5EE跟RAID6都有什么区别？RAID 系列介绍小知识：作raid需要有raid卡，raid卡的作用是协调多块硬盘之间的数据走向，计算各个raid模式下，各硬盘应走多少数据。
raid卡可以是集成在主板上，也可以单独一块pci卡。
有的raid卡上面带硬盘接口，比如scsi，sata，ide，硬盘必须插到卡上；而有的raid卡不硬盘带插口，插到主板上，自动接管了硬盘通道，硬盘还是接到主板上。
不要将raid卡和scsi卡弄混，scsi卡是为了解决主板上没有scsi接口而生的，scsi硬盘需要接到scsi卡上或者主板的scsi口。
有的scsi卡也集成了raid功能，就是二合一卡。
1. RAID0比如有两块盘，100M的文件，现在想把文件写到盘上，可以写到任何一块盘上，比如写到A盘，耗时10秒；现在如果这样，通过计算，把100M的数据分成两个50M，每个盘各写50M，这样总耗时：5秒，是不是快了，当然实际肯定高于5秒，至少比写到一块盘快。
同样读数据也是这样，从两块盘并行读，是不是也必一块盘要快呢？这就是raid0，任何大于2块数量的磁盘就可以作raid0，如果磁盘容量不一样，比如一块40G，一块80G，不会浪费任何空间（仅限raid0模式），这样两块盘作raid0，总容量最后就是40G＋80G＝120G。
一般情况，raid0容量＝各个盘容量之和。
raid0是所有模式中速度最快的。
也是安全性最低的，因为数据都分割了存放，任意一块盘损坏，数据全部丢失。
无任何安全性可言2. raid1为了实现数据冗余，防止一块盘损坏，数据就全丢失的情况发生，将一份数据同时写到两块盘上，任何一块盘损坏，另一块块盘在线接管。
所以raid1也叫镜像raid。
是所有模式中速度最慢的，因为数据要同时写两块盘。
但是安全性是最高的。
无任何速度可言。
任意偶数块盘就可以作raid1。
如果磁盘容量不一样，最终按照容量最小的盘算。
服务器raid卡实现原理
服务器raid卡实现原理服务器RAID卡实现原理RAID（冗余磁盘阵列）是一种通过将多个磁盘驱动器组合在一起来提供数据冗余和性能增强的技术。
RAID卡是一种硬件设备，用于管理和控制RAID阵列。
本文将介绍服务器RAID卡的实现原理。
1. RAID卡的作用RAID卡是一种插入服务器主板上的扩展卡，它具有处理RAID阵列所需的计算和控制功能。
它通过与服务器主板上的其他组件（如CPU和内存）进行通信，实现对RAID阵列的管理和控制。
2. RAID级别RAID卡支持多种RAID级别，如RAID 0、RAID 1、RAID 5等。
每种RAID级别都有不同的数据冗余和性能特性。
RAID卡通过在磁盘驱动器之间分配数据和计算校验和来实现这些RAID级别。
3. 冗余和容错RAID卡通过在RAID阵列中使用冗余数据来提供容错能力。
当一个磁盘驱动器发生故障时，RAID卡可以使用冗余数据来恢复丢失的数据。
这种冗余数据可以存储在同一磁盘驱动器上（如RAID 1）或分布在多个磁盘驱动器上（如RAID 5）。
4. 数据分布和条带化RAID卡使用条带化（striping）技术将数据分布在多个磁盘驱动器上。
条带化可以提高数据访问的性能，因为数据可以同时从多个磁盘驱动器上读取或写入。
RAID卡负责将数据分成固定大小的条带，并将这些条带分布在多个磁盘驱动器上。
5. 写入缓存RAID卡通常具有写入缓存（write cache）功能，用于提高写入性能。
当数据写入RAID阵列时，RAID卡可以将数据存储在缓存中，并稍后将其写入磁盘驱动器。
这种写入缓存可以显著提高写入性能，但也增加了数据丢失的风险。
因此，RAID卡通常使用电池备份或闪存技术来保护写入缓存中的数据。
6. 热插拔和热备份RAID卡支持热插拔和热备份功能，使管理员可以在系统运行时添加或替换磁盘驱动器。
当一个磁盘驱动器发生故障时，RAID卡可以自动将其替换为热备份磁盘驱动器，从而实现对数据的连续保护。
RAID技术与应用
RAID 处理器
指示报警
Firmware CACHE MEMORY
电池
PCI 总线
带RAID卡SCSI系统硬件框图
HOST
RAID 处理器
SCSI主控制器 ID=7
终结器
Cache Memory Firmware
SCSI 总线
背板 HSC ID=6
SCSI ID=0
SCSI ID=5
术语：Disk Striping
Disk Striping
• 将数据按照一定大小分成
File
多个数据块，这些数据块 可以被分别存放在不同的 1 2 3 4
物理盘上
1
• 系统在从特定硬盘读取数
据时可以通知下个目标盘
2
准备数据
• 提高系统读写数据的性能
3
• Stripe size：8k---1024k 4
1245369
1439 256 P0 P1 P2
Disk A
Disk B
Disk C
RAID Levels---RAID5
特性：
• Striping with Distributed Parity • 性能：随机读性能高，写性能中 • 容量：单块硬盘容量*（N-1），至少需要3块硬盘 • 安全性：有校验数据，提供数据容错能力，允许有一块硬盘发生故障
降级、重构状态 ：对应用而言不中断 失效状态：应用中断，数据可以找回，要看具体硬盘状态
华赛预拷贝成功 RAID状态图
预拷贝RAID状态图 故障硬盘信息
华赛磁盘回拷状态
回拷状态图
RAID组状 态
硬盘状态图
RAID技术与应用
主要内容
1、RAID由来 2、RAID术语 3、RAID级别 4、RAID类型 5、RAID状态 6、磁盘阵列开局 7、故障排除
RAID技术
RAID技术简介一提起RAID技术朋友们可能会觉得这是一门非常高深摸测技术，对于“我们”这些没有高端服务器、没有专用的RAID卡的人来说根本没有用处。
实际上并非如此，咱们从RAID的的字面上就可以看出来“RAID是英文Redundant Array of Inexpensive Disks的缩写，中文简称为磁盘阵列。
其实，从RAID的英文原意中，我们已经能够多少知道RAID就是一种由多块廉价磁盘构成的冗余阵列。
虽然RAID包含多块磁盘，但是在操作系统下是作为一个独立的大型存储设备出现”。
虽然RAID技术起初主要应用于服务器高端市场，但是随着个人用户市场的成熟和发展，RAID正不断向低端市场靠拢，从而为用户提供了一种既可以提升硬盘速度，又能够确保数据安全性的良好的解决方案，以下我就向大家介绍一下RAID的基础知识，然后结合我在实验中的一些经验说一下具体的应用：RAID技术基础RAID 0:RAID 0使用一种称为“条带”（striping）的技术把数据分布到各个磁盘上。
在那里每个“条带”被分散到连续“块”（block）上,数据被分成从512字节到数兆字节的若干块后，再交替写到磁盘中。
第1块被写到磁盘1中，第2块被写到磁盘2中，如此类推。
当系统到达阵列中的最后一个磁盘时，就写到磁盘1的下一分段，如此下去。
分割数据可以将I／O负载平均分配到所有的驱动器中。
由于驱动器可以同时写或读，使得性能显著提高。
但是，它却没有数据保护能力。
如果一个磁盘出现故障，那么数据就会全盘丢失。
因此，RAID 0不适用于关键任务环境，但是，它却非常适合于视频、图象的制作和编辑。
RAID 1:RAID 1也被称为镜象，因为一个磁盘上的数据被完全复制到另一个磁盘上。
如果一个磁盘的数据发生错误，或者硬盘出现了坏道，那么另一个硬盘可以补救回磁盘故障而造成的数据损失和系统中断。
另外，RAID 1还可以实现双工——即可以复制整个控制器，这样在磁盘故障或控制器故障发生时，您的数据都可以得到保护。
RAID基本概念
RAID基本概念，专用术语介绍我们提供的 RAID 卡支持各种常用 RAID级别，如 0，1，5，10，50 等，您可以根据数据的重要性来选择。
在开始使用 RAID 卡之前，我们希望您能够对下面的概念有较深的理解，从而更好的配置和使用您的服务器。
RAID 0 是无数据冗余的存储空间条带化，具有低成本、极高读写性能、高存储空间利用率的RAID级别，适用于Video / Audio存储、临时文件的转储等对速度要求极其严格的特殊应用。
但由于没有数据冗余，其安全性大大降低，构成阵列的任何一块硬盘损坏都将带来数据灾难性的损失。
RAID1 使用磁盘镜像(disk mirroring)的技术，是两块硬盘数据完全镜像，安全性好，技术简单，管理方便，读写性能均好。
但其无法扩展（单块硬盘容量），数据空间浪费大。
RAID 5 是目前应用最广泛的RAID技术。
各块独立硬盘进行条带化分割，相同的条带区进行奇偶校验（异或运算），校验数据平均分布在每块硬盘上。
以n块硬盘构建的RAID5 阵列可以有n－1 块硬盘的容量，存储空间利用率非常高。
RAID 5 具有数据安全、较好的读写速度，空间利用率高等优点，应用非常广泛，但不足之处是 1 块硬盘出现故障以后，整个系统的性能大大降低。
RAID10 是RAID1 和RAID0的结合，RAID50 是RAID5和RAID0 的结合。
鉴于RAID0、RAID1和RAID5 的优缺点，RAID10 与RAID 50成为它们之间最好的平衡点。
如果您的配置中硬盘数目超过 6 块，我们强烈建议您选择RAID10 或RAID 50。
总的来说，RAID0及 RAID1 最适合PC服务器及图形工作站的用户，提供最佳的性能及最便宜的价格。
RAID5 适合于银行、金融、股市、数据库等大型数据处理中心 OLTP 应用，同时提供数据的安全性与较高读写性能。
MegaRAID BIOS Configuration Utility配置介绍当系统开机引导检测到Lsilogic megaraid 控制器时，系统会显示RAID卡的BIOS版本，内存，电池配置信息，并读取比较存储在硬盘或NVRAM内的阵列的配置信息，同时提示您按下<Ctrl>+<M> 键进入配置菜单。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
服务器技术服务中心
服务器事业部 w w w. l a n g c h a o. c o m
一、 RAID（冗余磁盘阵列）技术简介 冗余磁盘阵列） 冗余磁盘阵列
RAID(Redundant Array of Independent Disks，冗 余磁盘阵列)，即采用多余的磁盘对信息进行冗余保 存从而提高磁盘系统的可靠性。在某个硬盘发生故 障时，可以通过保存在其它硬盘上的冗余信息把故 障硬盘上的数据全部恢复出来。 RAID技术提供了比通常的磁盘存储更高的性能指标、 数据完整性和数据可用性。 RAID技术分为多级，经常采用的有RAID0、RAID1、 RAID3、RAID5。 RAID技术的实现分a n g c h a o. c o m
RAID10、30、50
RAID 10为带镜象映射的数据分块，它在镜象 冗余方式上增加了分块功能。其每MB费用比 RAID1更昂贵。 RAID 30、RAID50，与RAID10类似，在冗余 方式上增加了分块功能。
服务器事业部 w w w. l a n g c h a o. c o m
服务器事业部 w w w. l a n g c h a o. c o m
服务器事业部 w w w. l a n g c h a o. c o m
谢 谢 各
再 见
服务器事业部 w w w. l a n g c h a o. c o m
二、浪潮服务器RAID卡的使用与配置 浪潮服务器RAID卡的使用与配置
AMI RAID卡： RAID卡 双通道RAID卡，集成的SCSI控制器，可实 双通道RAID卡，集成的SCSI控制器，可实 现RAID0、RAID1、RAID3、RAID5等RAID级 RAID0、RAID1、RAID3、RAID5等RAID级 别，对特殊应用还提供RAID10、RAID30、 别，对特殊应用还提供RAID10、RAID30、 RAID50等RAID级别，自带CPU和内存，不占 RAID50等RAID级别，自带CPU和内存，不占 用主机CPU资源，效率高。 用主机CPU资源，效率高。
服务器事业部 w w w. l a n g c h a o. c o m
RAID levels
DATA STRIPED ACROSS ALL DRIVES
RAID 0 高 I/O 速率 无容错
DATA MIRRORED
DATA MIRRORED
RAID 1 高数据安全性 高成本 低利用率
服务器事业部 w w w. l a n g c h a o. c o m
RAID1
RAID 1为镜象映射方式，双盘结构，数据均有重复 备份。它具有高的I/O速率，数据安全性最高，但是 每个MB的费用也最高。 RAID 1容许数据完全地镜象映射备份，可用于高速 访问和完全冗余数据，如数据库和文件服务器等， 它也可用于需要备份关键数据且不被正常访问所干 扰的场合。
服务器事业部 w w w. l a n g c h a o. c o m
服务器事业部 w w w. l a n g c h a o. c o m
RAID5
RAID 5为带奇偶校验的带区集，它可以块方式对所 有驱动器写数据和校验，没有独立的校验驱动器。 它也有较高的I/O速率，其每MB的费用介于RAID0和 RAID1之间。 RAID 5可用于读操作较多，随机操作，在线的业务 处理包括经常性的文件访问等场合，尤其是通常在 多媒体应用中的大文件的操作。
服务器事业部 w w w. l a n g c h a o. c o m
RAID0
RAID 0为不带校验的数据块,它可经多个驱动器传输 数据,无校验,但是能保持加载平衡以提高磁盘利用率。 它没有冗余磁盘阵列保护,有高的I/O速率，所有驱动 器中的数据均可分块。每个可用的MB费用最低。 RAID 0可用于需最大的I/O速度且数据完善不是最关 键焦点问题的场合，其高速度和对磁盘空间的充分 利用，使得它成为用于数据暂存场合的一个有效的 方法，如多媒体的应用和大的影像图形处理的暂存 过程等。
服务器事业部 w w w. l a n g c h a o. c o m
服务器事业部 w w w. l a n g c h a o. c o m
服务器事业部 w w w. l a n g c h a o. c o m
服务器事业部 w w w. l a n g c h a o. c o m
服务器事业部 w w w. l a n g c h a o. c o m
RAID3
RAID 3为带校验的并行传输阵列，一个磁盘驱动器 阵列起虚拟盘的作用，用于并行传输数据。此外， 为了数据的恢复增加了校验驱动器，具有高的带宽， 其每个MB的费用介于RAID0和RAID1之间。 RAID 3可用于需要大的数据块的读/写操作的场合， 由于其数据保护方式造成的快读和稍微慢写的特征， 可理想地用于数据库。
服务器事业部 w w w. l a n g c h a o. c o m
服务器事业部 w w w. l a n g c h a o. c o m
服务器事业部 w w w. l a n g c h a o. c o m
服务器事业部 w w w. l a n g c h a o. c o m
服务器事业部 w w w. l a n g c h a o. c o m
服务器事业部 w w w. l a n g c h a o. c o m
RAID levels
DATA STRIPED ACROSS DRIVES
PARITY
RAID 3 较好的读写性能 有单独的校验驱动器
DATA & PARITY STRIPED ACROSS DRIVES
RAID 5 很好的读写性能 无单独的校验驱动器
