华光全自动卫生纸复卷机详析
复卷机工作原理
复卷机工作原理
复卷机是一种用于对纸张、薄膜等材料进行复卷的机械设备。
其工作原理主要包括以下几个步骤：
1. 引导材料进入复卷机：初步处理的原材料经过轧辊或传送带等装置，被引导进入复卷机的工作区域。
2. 动力驱动：复卷机配备有电机或液压系统等动力设备，这些动力设备提供所需的动力，驱动复卷机的各个部件运转。
3. 引导材料过张：复卷机通常会通过张力控制装置，确保材料的紧张度适当，并避免出现松动或过紧的情况。
在过张的过程中，复卷机可能会使用张力器控制材料的张力。
4. 进行复卷：材料进入复卷辊的加工区域后，复卷辊会使其按一定方式进行复卷。
通常，复卷辊会旋转，并且具有一定的压力，以确保复卷后的材料的紧密度和紧凑度。
5. 切割材料：在完成复卷后，复卷机可能会使用切割装置将材料切割成所需的尺寸或长度。
6. 输出整理：复卷机工作完成后，复卷后的材料可能会通过传送带或其他装置输出，并进一步进行包装、贴标等处理。
需要注意的是，不同品牌或型号的复卷机可能具有稍有不同的工作原理，但通常都是基于上述步骤进行操作的。
全自动卫生纸加工设备的用途有哪些
全自动卫生纸加工设备主要是以卫生纸复卷机为核心而开发的设备，而全自动卫生纸复卷机
采用的是电脑编程技术，实现自动变换纸管（或无芯自动卷纸），自动喷胶、封边、修边，
降低了工人工强度，提高了产品质量。
根据全自动卫生纸复卷机的描述我们可以看出，这种设备主要有喷胶、封边、修边的作用，
所以它的用途也有以下价格方面：
1、全自动卫生纸复卷机可用于双面压花，上胶复合，与单面压花相比能使纸张更柔软，成品双面效果一致，且使用时每层纸不散开，尤其适宜加工卷装厨房擦手纸，并且做同样大
小成品时重量减轻15％或以上。
2、全自动卫生纸复卷机上配备加工无心、实心、卷纸管卫生纸，用于瞬间完成产品间
的切换，并且可以根据用户需求选配。
3、全自动卫生纸复卷机自动修边、喷胶、封口、抽轴瞬间同步完成，使卷纸转入带锯
切断及包装时均无纸张损耗，因而极大地提高了生产效率及成品的档次，成品留有纸尾，方
便启用。
4、全自动卫生纸复卷机气动式皮带送纸，复卷轴及每轴原纸都有独立的涨力调节机构。
复卷机维护注意事项及操作异常原因浅析

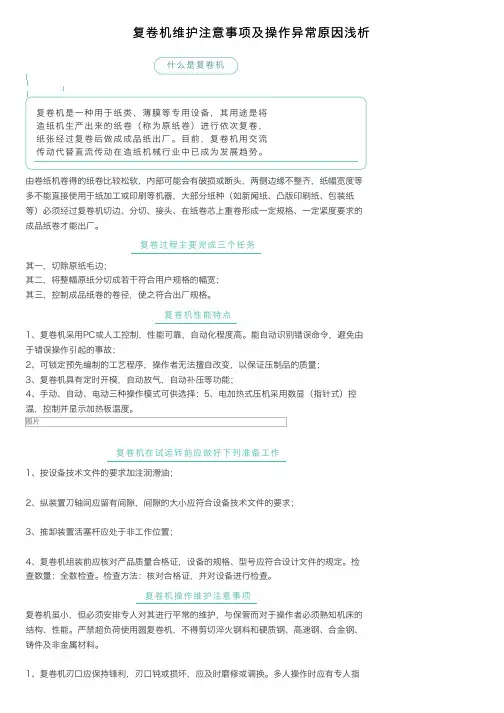

复卷机维护注意事项及操作异常原因浅析什么是复卷机复卷机是⼀种⽤于纸类、薄膜等专⽤设备，其⽤途是将造纸机⽣产出来的纸卷（称为原纸卷）进⾏依次复卷，纸张经过复卷后做成成品纸出⼚。
⽬前，复卷机⽤交流传动代替直流传动在造纸机械⾏业中已成为发展趋势。
由卷纸机卷得的纸卷⽐较松软，内部可能会有破损或断头，两侧边缘不整齐，纸幅宽度等多不能直接使⽤于纸加⼯或印刷等机器，⼤部分纸种（如新闻纸、凸版印刷纸、包装纸等）必须经过复卷机切边、分切、接头、在纸卷芯上重卷形成⼀定规格、⼀定紧度要求的成品纸卷才能出⼚。
复卷过程主要完成三个任务其⼀，切除原纸⽑边；其⼆，将整幅原纸分切成若⼲符合⽤户规格的幅宽；其三，控制成品纸卷的卷径，使之符合出⼚规格。
复卷机性能特点1、复卷机采⽤PC或⼈⼯控制，性能可靠，⾃动化程度⾼。
能⾃动识别错误命令，避免由于错误操作引起的事故；2、可锁定预先编制的⼯艺程序，操作者⽆法擅⾃改变，以保证压制品的质量；3、复卷机具有定时开模，⾃动放⽓，⾃动补压等功能；4、⼿动、⾃动、电动三种操作模式可供选择；5、电加热式压机采⽤数显（指针式）控温，控制并显⽰加热板温度。
图⽚复卷机在试运转前应做好下列准备⼯作1、按设备技术⽂件的要求加注润滑油；2、纵装置⼑轴间应留有间隙，间隙的⼤⼩应符合设备技术⽂件的要求；3、推卸装置活塞杆应处于⾮⼯作位置；4、复卷机组装前应核对产品质量合格证，设备的规格、型号应符合设计⽂件的规定。
检查数量：全数检查。
检查⽅法：核对合格证，并对设备进⾏检查。
复卷机操作维护注意事项复卷机虽⼩，但必须安排专⼈对其进⾏平常的维护，与保管⽽对于操作者必须熟知机床的结构、性能。
严禁超负荷使⽤圆复卷机，不得剪切淬⽕钢料和硬质钢、⾼速钢、合⾦钢、铸件及⾮⾦属材料。
1、复卷机刃⼝应保持锋利，刃⼝钝或损坏，应及时磨修或调换。
多⼈操作时应有专⼈指挥，配合要协调。
复卷机上禁⽌同时剪切两种不同规格的材料，不准重叠剪切；2、复卷机剪好的⼯件必须放置平稳，不要堆放过⾼，不准堆放在过道上。
造纸复卷机设备
造纸厂复卷机技术方案概述复卷机主要由机械部分、液压气动部分、电气控制部分等组成。
具体技术结构描述如下：第一部分：机械部分机械部分主要由退纸部、切纸部、双弧形辊部、卷纸部、自动引纸部等组成。
1、退纸部：结构全部采用钢板焊接，配有空纸辊临时储放导轨，退纸辊由液压操作杆锁定在退纸架上，退纸完毕，再由其将退纸芯推至导轨上，为换退纸辊和开机操作节约时间。
退纸架导轨末端安装有缓冲器，可以降低换辊引起的震动和噪音。
联轴离合器位于纸辊和制动电机之间，液压操作，并带有吊钩安全防吊装置与其连锁，在卷纸完成离合器尚未脱开之前吊车吊勾无法将空退纸轴吊走，提高安全性能。
采用制动发电机传动和液压控制，退纸架采用液压马达横向调节,并具有横向摆动功能，最大摆幅±50mm。
紧急制动采用制动发电机和液压盘式制动器，该制动器从国外引进，体积小，制动力矩大，可靠性好。
2、切纸部：主要由独立机架、导向引纸辊、分段伸展弧形辊装置、前后分段导辊、底刀装置、圆刀装置、吸纸边风机等组成。
机架由钢板焊接，重而坚固，与卷取机架完全独立，避免可能的振动对切纸的影响。
导向引纸辊，直径Φ700mm，材料Q235，由电机直接驱动，表面镀铬，带有液压盘式制动器和垂直调节装置，可以沿标尺用蜗轮蜗杆系统进行径向调节来调整纸幅的张力，调节范围为±25mm。
大直径导向引纸辊也有利于设备和纸幅的平稳高速运行。
底刀装置、圆刀装置和前后各一支分段导辊组成一个切纸平台，保证切纸时幅宽方向平整均匀。
切刀共有6套，顶刀φ180mm,底刀φ200mm，每把底刀均由一个变频电机传动，切刀自动定位，由控制伺服系统自动调整切纸宽度。
整个分切系统总成（包括刀架、导轨等）从国外引进，保证其稳定可靠性。
切刀前后的分段导辊，直径为φ198mm，辊体材料Q235，共分5段，每段两侧均装有SKF 轴承，辊体表面带沟槽，表面镀铬。
圆刀装置由气缸、滑座及圆刀组成，并固定于圆刀横梁导轨上，其进刀和靠刀均由气缸控制，开机后两边刀开始切纸边，其余圆刀由操作者给出指令后进刀，当纸断头时，由主控指令自动切断中间圆刀气源，并将其自动抬起。
卫生纸复卷机的打孔设计及计算
&$# Y及以下的复卷机大多使用 ( 片面刀% 设计车速
在 ('' Y=Y?A 以上或者辊面幅宽在 &$% Y及以上的复
卷机" 大多使用 % 片或者 6 片面刀%
@?A!螺旋刀槽的旋转角度
在面刀辊上" 刀槽沿刀辊轴线方向前进同时绕轴
线回转" 而刀槽从刀辊一端面开始到另一端面结束所
回转过的角度就是刀槽的旋转角度 %
因螺旋面刀打孔的缘故" 当打孔辊组垂直于原纸
前进方向安装时" 在纸面上加工出来的打孔线为倾斜
的" 如图 % 所示%
@!打孔辊组的主要设计参数
@?>!面刀辊和底刀辊的辊面宽幅 'K 面刀辊和底刀辊的辊面宽幅 'K" 即用于安装面
刀或底刀的辊面长度" 与卫生纸复卷机所使用的原纸 幅宽相匹配% @?@!打孔面刀的数量 9
图 #!复卷机的打孔辊组及打孔底刀
图 "!卫生卷纸上的打孔线
图 # 为复卷机的打孔辊组及打孔底刀示意图% 由 图 # 可知" 打孔辊组主要由打孔面刀辊和打孔底刀辊 组成" 两者平行安装% 当卫生原纸通过打孔辊组时"
当今的卫生纸复卷机" 其面刀辊上安装面刀的刀 槽一般被加工成沿刀辊轴线螺旋回转的形状" 因此面 刀辊也被称为螺旋刀辊" 其旋向一般为左旋 ! 见图
复卷机打孔设计
卫生纸复卷机的打孔设计及计算
李杰超
! 佛山市宝索机械制造有限公司" 广东佛山" %#0#%"$
摘!要 探讨了卫生纸复卷机上打孔辊组的设计原理及其主要设计参数的计算关系" 提出了成品卷
1880型号全自动卫生纸复卷机的特点及参数
1880型全自动卫生纸复卷机
为了让大家对1880全自动卫生纸复卷机有所了解，下面由精诺机械专业生产卫生纸复卷机的技术人员为我们讲解下：
一、1880型卫生纸复卷机的适用范围：
专业生产1880型卫生纸复卷机的厂家，结合2011年度卫生纸生产设备总定购情况以及来自不同地区客户询问卫生纸复卷机时提及的原纸宽幅，建议大家选择卫生纸生产设备的时候多考虑下1880型卫生纸复卷机。
随着造纸机朝着大型号发展，所生产的原纸纸幅经分切后平均在1.9-3米之间，很多大的造纸厂纸机均超过三米，而1880型卫生纸复卷机可以加工2.1米以下的卫生纸大轴纸，相比较其他型号的卫生纸生产设备而言，1880这个型号更适合中小型企业以及个人选用，不仅在原料的选择上有优势，而且还可以从一定程度上在增加产量的同时降低纸品损耗。
二、1880型卫生纸复卷机的图片：
三、1880型卫生纸复卷机的技术参数：。
卫生纸复卷机的特色和操作进程
卫生纸复卷机的特色和操作进程卫生纸复卷机是一种用于加工卫生纸产品的机器。
相比手工卷卫生纸，卫生纸复卷机具有更高的效率和更好的产品质量，被广泛应用于制造卫生纸产品的工场或厂商。
本文主要介绍卫生纸复卷机的特色和操作进程。
特色卫生纸复卷机有以下几个特色：高效率、高产量卫生纸复卷机的生产能力很高，根据不同型号不同生产效率，可以生产不同数量的卫生纸。
这对于需要大量卫生纸的消费者和生产厂家都是一个亮点。
可调节切割长度卫生纸复卷机的旋转刀片可以调节，根据需要的长度进行切割。
这不仅保证产品尺寸的准确性，也可以避免浪费。
高质量的卷筒纸卫生纸复卷机的生产出的卷筒纸具有高质量，外观整洁美观、柔软亲肤，可以满足市场需求。
方便维护卫生纸复卷机可以进行简单的维护，并且不需要特殊维修设备。
这方面的好处是显而易见的，供货商可以轻松利用机器，而不必担心因机器故障而影响生产和质量。
操作进程卫生纸复卷机的操作流程主要分为以下几步：卷纸生产前准备工作在卷纸生产前，需要进行卷纸生产前准备工作。
首先需要将肯定的卷纸放入器材的机器上。
安装后，需要开启机器电源。
此后，需要根据机器相关规程启动相应的程序信息。
卷纸机器的设置经过了卷纸检查和机器启动，您需要根据机器“设置”模块中的相关参数进行设置。
用户只需要将相关参数输入好，自动保存生产程序即可。
机器的运转当卷纸机达到一个优化的程序之后，便开启了机器本身的工作，即加工生产。
生产过程中，可以根据需要进行适当的监控。
检查卫生纸生产的质量在生产结束时，在不停机的情况下，应将卫生纸进行检查以确保卷筒纸质量。
以上便是卫生纸复卷机的特色和操作流程。
卷纸机可以满足市场需求和高质量的纸质要求。
如果您需要卷纸，那么您需要一台高质量的卷纸机。
1880型全自动卫生纸复卷机
潍坊精诺机械作为卫生纸生产设备卫生纸复卷机专业生产商，结合2011年度卫生纸生产设备总定购情况以及来自不同地区客户询问卫生纸复卷机时提及的原纸宽幅，建议大家选择卫生纸生产设备的时候多考虑下1880型卫生纸复卷机。
随着造纸机朝着大型号发展，所生产的原纸纸幅经分切后平均在1.9-3米之间，很多大的造纸厂纸机均超过三米，而1880型卫生纸复卷机可以加工2.1米以下的卫生纸大轴纸，相比较其他型号的卫生纸生产设备而言，1880这个型号更适合中小型企业以及个人选用，不仅在原料的选择上有优势，而且还可以从一定程度上在增加产量的同时降低纸品损耗。
设备技术参数：
机器型号JN-FJBQ-1880 型全自动复卷机
原纸宽度2100mm
成品直径Φ60~150mm(松紧可调)
成品纸芯内径Φ 32～50mm
原纸直径Φ1100mm(其他规格请指定)
原纸纸芯内径3”,76.2mm (其他规格请指定)
打孔节距(请指定) 3刀，机械式调节90~180mm;
加工能力0-200 米/分钟
参数设定触摸屏控制面板
打孔方式气动分离
编程控制器 PLC
退纸架1-3层（层数请指定）
气动系统3匹空压机, 最少压力5kg/cm2 Pa（客户自备）动力变频调速, 4kw
机器外形尺寸(L×W×H) (mm)6500x3100x2600
机器重量3500kg
选配项（需订购）
压花单压花，双压花，钢对钢压花
压花底辊毛布辊，羊毛辊，胶辊
压边纹钢对钢
压光钢对钢，钢对胶
远程通讯服务系统需订购。
7500mm全自动高速分切复卷机的功能解析
摘要：国产第一台全自动高速分切复卷机在昌乐世纪阳光试车成功。
该复卷机净纸宽7500 mm，设计车速3000 m/min，工作车速2800 m/m i n，分切11卷纸。
本文介绍了7500 m m全自动高速分切复卷机所包含的功能及工作原理，提出全自动分切复卷的方案，并对新方案中功能作了详细描述。
关键词：高速分切复卷机；母辊；空轴自动存放；自动对刀；纸页张力自动测量；自动引纸；分段可调弧形辊；真空底辊；压纸辊压力闭环控制Abstract: The first domestic high speed automatic high speed slitting and rewinding machine was successfully tested in Changle Century Sunshine. The machine has a net width of 7500mm, a design speed of 3000m/min, and a working speed of 2800m/min. It can cut 11 paper rolls. This paper introduces the functions and working principle of 7500mm automatic high speed cutters and rewinders, puts forward a scheme of automatic scutters and rewinders, and describes the functions of the new scheme in detail.Key words: high speed slitting and rewinding machine; mother roll; mandrel automatic storage; automatic knife setting; web tension automatic measurement; automatic web feeding; segmental adjusting roll; vacuum bottom roll; back roll pressure closed loop control7500mm全自动高速分切复卷机的功能解析⊙ 曾照勇（潍坊凯信机械有限公司，山东潍坊 261061）An Analysis on the Function of 7500mm Full-automatic High Speed Rewinder⊙ Zeng Zhaoyong (Weifang Hicredit Machinery Co., Ltd., Weifang 261061, Shangdong, China)中图分类号：TS734+.7文献标志码：A 文章编号：1007-9211(2022)08-0027-08曾照勇 先生高级工程师，公司涂布机、高速复卷机技术经理；主要从事涂布机及高速复卷机的研发和设计工作。
复卷机工作原理【详解】
复卷机是造纸机械中运行车速快的机械，其车速达1500～1800m/min,最高达3000m/min以上。
我们大家在操作使用复卷机的时候，那复卷机的工作原理是什么？复卷机的工作原理如下：把从造纸机上取下的纸卷安置在退纸架上，退纸架上的制动装置使纸幅保持有一定的张力，并在断纸时使纸卷快速制动以减少纸张损失。
纸幅通过引纸辊和纵切机构切成所需要的宽度，然后按所需紧度和直径卷成纸卷。
复卷机主轴的前端用一组轴承固定在基座上，滑轮安装在一组轴承的中间;压缩缸安装在靠近基座的位置，气缸由气缸支撑。
杆的上端安装有一组支撑杆轴承以支撑主轴。
由于复卷机有大量的人工动作过程，相对减慢了府绢过程，一般统计人工动态做占复卷时间的50%～60%，我们大家在操作使用复卷机的时候，我们都需要按照上面的工作原理去进行操作。
扩展资料：复卷机的工艺要求：（a）纸卷需要一定的硬度，并且内紧外松，松紧适度；（b）切纸刀切纸的横截端面要平整，便于分开和再加工；（c）对于涂布白板纸，纸面与卷取辊接触，在卷取过程中不能使纸面磨损；（d）要求有较高的车速，至少比整个纸机的速度快3～4倍。
纸卷的硬度也可以表示成密度，密度是卷好后纸卷的重量除以体积，密度大则硬度大；内紧是防止纸卷在卷取的过程中体积过大容易变形，外松是防止纸卷太紧在运输过程中没有足够的弹性容易碰坏，所以纸卷既不能卷的太松也不能卷的太紧，还不能内外松紧差别太大。
切纸刀在切开纸的过程中必然会在切开的两卷纸之间形成一个切口端面，理论上说可以切成一个平面，但是实际过程中往往作不到，切的不平在分开两个纸卷时会因为两卷纸交错在一起而分不开，另外切的不平的纸卷的宽度不一致，会在使用中带来麻烦。
涂布白板纸是一种上了涂料的板纸，在涂布的一面是光亮的涂层，复卷过程中涂布的一面是与卷取辊接触的，因此不能使纸面磨损。
由于复卷机有大量的人工动作过程，相对减慢了府绢过程，一般统计人工动态做占复卷时间的50%～60%，所以为了保证纸机的连续性，必须要求复卷机的车速是纸机的3～4倍。
复卷机操作说明
c、操作员上管过快，未注意，在轨道内有管的情况下，复位清空数据，又自动下一批芯管，导致推 管小车马达保护报警。不用急，下纸后，将轨道内所有的芯管都取出来，在内侧触摸屏将推管小车手 动打至初始位置，异常解除。
异常产生原因解析及可行之解决办法增补
以下所有操作均针对目前机台现状，如机台状况有改变，操作也需做相应改变
3、做接纸时，后部光栅被大量损纸所挡，无法启动Buttsplicer动作，损纸一时无法清理 解决办法：手动夹起夹纸夹，开启Buttsplicer吸风，用美工刀在原本Buttsplicer切到切纸的位置 将纸幅切断，在纸尾粘贴胶带，拔出连轴器。临时将后段光栅复位大纸卷换卷的时间，完成大 纸卷换卷，将后大纸卷纸头用美工刀修平，多人将纸头从放卷拖出至纸尾胶带高一点点的位置 STOP，直接手动贴起。注意接头粘贴质量，完成后手动关闭Buttsplicer吸风，抬起夹纸夹。全 过程无需Buttsplicer动作，同时在次过程系统因为没有执行自动程序，保证了自动程序的延续性。
复卷机开机
以下所有操作均针对目前机台现状，如机台状况有改变，操作也需做相应改变
2、改刀，改刀前必须明确每把切刀的状况，改刀时在INFO画面SLITTER….一栏观察7#、8#切刀是否 排列过于紧密，排列过于紧密8#底刀会与引纸导纸板卡死。改刀时根据大纸卷跟踪单将有纸病的位置 先做相应处理（通常摆放常规单幅），运行中质检员新发现纸病后，立刻在线改刀。
d、对于插单1批左右（如精选），芯管已按现排抄放好，在MACHINE界面内将上管设置为手动，记 录下先排抄的顺序（最好用REWIND里面的排抄保存功能，万无一失），此批手动上管，管道内芯管 不必取出，下批后重新改回原来的排抄，将上管改回自动，一切OK！
卫生纸复卷机是怎么工作运转的？
卫生纸复卷机的生产原理是，先把原料纸架在送纸架上（三轴纸）送纸架有自动上纸装置、送纸装置，然后将纸传入送纸辊，在送纸辊前有张杠装置将纸面展平，后进打孔装置最后进入导卷装置。
导卷辊两侧有空心纸轴装置，来做无心卷纸。
卫生纸复卷机的卷纸过程主要是经有导卷辊、压纸辊反复导卷来完成（卷纸的松紧度按客户要求调节、由气压控制方便随意调节）卷纸达到一定规格机器将自动停车将卷纸自动推出，经由切纸刀把卷纸分开，在分切纸的同时将自动喷胶封口。
之后整个程序完成，经过开机延时到时间，机器将重新自动启动开始新的一轮生产。
成品下来以后再由带锯切纸机将卫生纸分切成不同规格的卷纸，包装好以后由水冷式封口机进行封口，便是我们市面上常见的一提一提的成品卫生纸了。
虽然文字的形式让大家看起来可能有点复杂，但是现在市面上的卫生纸复卷机都是全自动生产，操作起来非常简单，当天就能学会。
不过通过上面的描述也可以让大家对卫生纸加工的生产流程有了更深的了解。
卫生纸加工选卫生纸复卷机的方法技巧
卫生纸加工选卫生纸复卷机的方法技巧
因为卫生纸的对于卫生纸加工行业新手来说，选择一款性价比高的卫生纸加工设备是比困难的，因为大家对这个行业了解的少，也不知道哪种的卫生纸复卷机做的好，选购卫生纸加工时应该从机器厂家的信誉、售后及设备的质量出发。
关于卫生纸加工选卫生纸复卷机的方法技巧我们一起看一下吧。
卫生纸复卷机是卫生纸加工设备中最重要的设备，卫生纸复卷机的主要用于对原纸到卫生纸卷纸的加工而不是造纸。
在选购复卷机的时候有以下几点需要注意
首先要确定自己要做的卷纸是无芯有芯还是纸管的，最好在当地先考察一下市场。
这样有助于你在选择设备的功能和自动化程度也有很大帮助，设备的具体功能厂家都会向你一一介绍。
1880型号的卫生纸复卷机来说，它可以加工的原纸的尺寸是2.2米的。
也就是说，只要是2.2米以下的卫生纸原纸都可以用1880的卫生纸复卷机复卷加工。
做卫生纸加工一般的都是用380伏的三相电，设备的占地面积。
这个也要看你设备的型号的，1880的设备100平左右的厂房就可以正常生产啦。
对于设备全自动化程度看的比较重的客户，建议选择以上设备的时候可以直接连线全自动的带锯切纸机，这样做实心卷纸的时候从复卷机到带锯切纸机就可以不需要人工了，人工仅需进行包装即可。
1880卫生纸复卷机是特别适合家庭作坊和小型加工厂，1880型卫生纸复卷机可以加工2.1米以下的卫生纸大轴纸，相比其他型号的设备，性价比更高，而且操作简单方便，8小时生产两吨左右，所以1880型卫生纸复卷机设备比较实用一点。
