变压器并列运行条件和注意事项
变压器并列负荷分配系数
变压器并列负荷分配系数（原创实用版）目录一、变压器并列运行的必要条件1.变比相等2.联结组序号相同3.两台变压器容量比不超过 3:1二、变压器并列运行的负荷分配计算公式1.设定变压器 1 的额定容量为 S1，阻抗电压为 U1，所分配的容量为 S122.设定变压器 2 的额定容量为 S2，阻抗电压为 U2，所分配的容量为 S223.设定它们所带的总的负荷为 S，则按下式计算：S1 S2 S（S12 / S1）/ （S22 / S2）U2 / U1三、变压器并列运行的优点1.增加供电可靠性2.提高运行效率3.减少设备投资四、变压器并列运行的注意事项1.变压器短路电压相同2.接线组别不同会产生电压差，引起循环电流3.容量不同的变压器负荷分配不平衡，运行不经济正文在电力系统中，为了满足负荷需求、提高供电可靠性和运行效率，常常需要将多台变压器并列运行。
在并列运行过程中，如何合理分配负荷以降低损耗、保证运行安全，是需要重点关注的问题。
下面我们将详细介绍变压器并列负荷分配的相关知识。
一、变压器并列运行的必要条件1.变比相等。
变压器变比不同，二次电压不等，会在二次绕组中产生环流，占据变压器的容量，增加变压器的损耗。
因此，变比应控制在一定范围内，差值最多不超过 0.5%。
2.联结组序号相同。
接线组别不同在并列变压器的二次绕组中会出现电压差，从而在变压器的二次侧内部产生循环电流。
因此，要求并列运行的变压器联结组序号相同。
3.两台变压器容量比不超过 3:1。
容量不同的变压器短路电压不同，负荷分配不平衡，运行不经济。
因此，要求并列运行的变压器容量比不超过 3:1。
二、变压器并列运行的负荷分配计算公式在实际运行中，负荷分配的计算是非常重要的一个环节。
设定变压器1 的额定容量为 S1，阻抗电压为 U1，所分配的容量为 S12；设定变压器2 的额定容量为 S2，阻抗电压为 U2，所分配的容量为 S22。
它们所带的总的负荷为 S，则按下式计算：S1 / S2 = S12 / S1 / (S22 / S2) / U2 / U1通过上述公式，可以计算出各变压器的负荷分配比例。
简述电力变压器并列运行的条件
简述电力变压器并列运行的条件电力变压器并列运行是电网运行中常见的一种方式，它可以提高电能的传输效率，保证电网的稳定运行。
在现代电力系统中，变压器并列运行的条件是一个重要的问题，它涉及到变压器的技术要求和电网的运行特点。
本文将从多个角度对电力变压器并列运行的条件进行简述，并对其技术要求和优势进行分析和总结。
一、电力变压器并列运行的概念和意义电力变压器是电力系统中常见的电能转换设备，它能够通过改变电压的大小来实现电能的传输和分配。
在电网中，多个变压器可以同时并联运行，即将多台变压器的输入端或输出端连接在一起，以实现更高的变压器容量和更好的电能传输效果。
电力变压器并列运行的主要目的是提高电能传输的效率，减少电能损耗，保证电网的安全稳定运行。
二、电力变压器并列运行的条件1.相位序列一致性电力变压器并列运行的第一个条件是相位序列一致性。
在电力系统中，每个变压器都有一个特定的相位序列，用来标识其输入端和输出端之间的相位差。
当多台变压器并列运行时，它们的相位序列必须一致，否则会导致电网的短路故障和设备的损坏。
在选择并列运行的变压器时，需要保证它们的相位序列一致。
2.额定电压和电流一致性电力变压器并列运行的第二个条件是额定电压和电流一致性。
在电力系统中，每个变压器都有一个特定的额定电压和电流，用来标识其最大容量和运行特性。
当多台变压器并联运行时，它们的额定电压和电流必须一致，以保证电能的传输平衡和设备的正常运行。
在选择并列运行的变压器时，需要确保它们的额定电压和电流一致。
3.短路阻抗一致性电力变压器并列运行的第三个条件是短路阻抗一致性。
短路阻抗是指变压器在短路状态下对电流的阻碍能力，它越大表示变压器的负载能力越强。
当多台变压器并联运行时，它们的短路阻抗应该尽量一致，以保证电力系统的稳定性和负载平衡。
在选择并列运行的变压器时，需要确保它们的短路阻抗一致。
4.运行参数一致性电力变压器并列运行的第四个条件是运行参数一致性。
变压器并列运行需要什么条件
变压器并列运行需要什么条件变压器并列运行，就是将两台或以上变压器的一次绕组并联在同一电压的母线上，二次绕组并联在另一电压的母线上运行。
其意义是：当一台变压器发生故障时，并列运行的其它变压器仍可以继续运行，以保证重要用户的用电；或当变压器需要检修时可以先并联上备用变压器，再将要检修的变压器停电检修，既能保证变压器的计划检修，又能保证不中断供电，提高供电的可靠性。
又由于用电负荷季节性很强，在负荷轻的季节可以将部分变压器退出运行，这样既可以减少变压器的空载损耗，提高效率，又可以减少无功励磁电流，改善电网的功率因数，提高系统的经济性。
那么变压器并列运行需要什么条件呢？这是一个很常见的问题。
首先，我们来看看变压器并列的需求是什么，然后再来讨论并列的条件。
（1）一般情况，看下图：在这张图中，我们看到了两台变压器，分别标记为T1和T2。
系统恢复方法：在实际运行中，两段母线由各自的变压器供电。
于是，两段进线断路器QF1和QF2均闭合，而单母线分段的母联断路器QF3打开；如果某段进线的变压器或者中压侧出现问题，例如出现严重电压凹陷（欠压或者失压）或者故障，则该段进线断路器打开，然后闭合母联断路器QF3；当系统恢复后，有两种恢复方法：恢复方法1：将母联断路器QF3打开，再闭合对应的进线断路器。
这种方法简单，但母线上的负载例如电动机在经历了一次停电重起动后，需要再次经历停电重起动。
恢复方法2：先将对应的进线断路器闭合，这时变压器并列运行，然后再将母联断路器打开。
这种方法稍微复杂，但负载无须经历第二次停电重起动。
我们来看变压器并列的条件：第一：变压器自身的条件包括：变压器的接线方法和变比一致，变压器的阻抗电压一致，变压器的二次电压一致。
第二：线路条件包括：中压侧必须来自同一个配电网，它们的相位、初相角和频率一致，电压幅值也一致。
同时，中压侧必须要能经受的住低压侧的上电起动冲击。
（2）系统配备了发电机的情况，我们再看下图：此图比图1复杂一些，图中有自备发电机，并且发电机的断路器与市电的进线断路器之间有联锁和互投的关系。

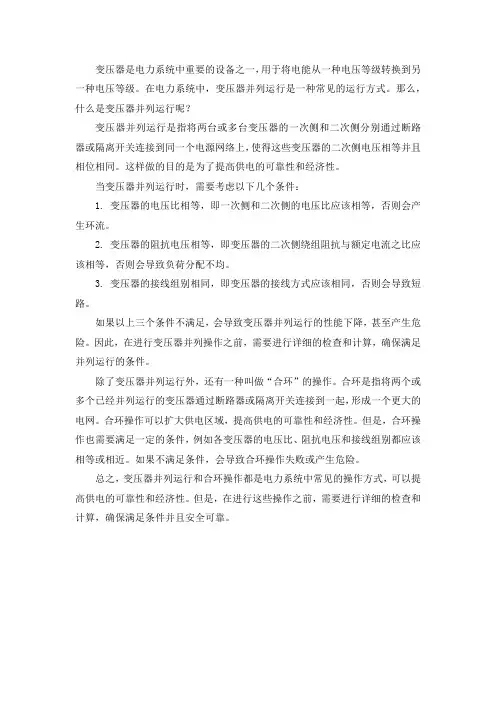

变压器 并列 合环
变压器是电力系统中重要的设备之一，用于将电能从一种电压等级转换到另一种电压等级。
在电力系统中，变压器并列运行是一种常见的运行方式。
那么，什么是变压器并列运行呢？
变压器并列运行是指将两台或多台变压器的一次侧和二次侧分别通过断路器或隔离开关连接到同一个电源网络上，使得这些变压器的二次侧电压相等并且相位相同。
这样做的目的是为了提高供电的可靠性和经济性。
当变压器并列运行时，需要考虑以下几个条件：
1. 变压器的电压比相等，即一次侧和二次侧的电压比应该相等，否则会产生环流。
2. 变压器的阻抗电压相等，即变压器的二次侧绕组阻抗与额定电流之比应该相等，否则会导致负荷分配不均。
3. 变压器的接线组别相同，即变压器的接线方式应该相同，否则会导致短路。
如果以上三个条件不满足，会导致变压器并列运行的性能下降，甚至产生危险。
因此，在进行变压器并列操作之前，需要进行详细的检查和计算，确保满足并列运行的条件。
除了变压器并列运行外，还有一种叫做“合环”的操作。
合环是指将两个或多个已经并列运行的变压器通过断路器或隔离开关连接到一起，形成一个更大的电网。
合环操作可以扩大供电区域，提高供电的可靠性和经济性。
但是，合环操作也需要满足一定的条件，例如各变压器的电压比、阻抗电压和接线组别都应该相等或相近。
如果不满足条件，会导致合环操作失败或产生危险。
总之，变压器并列运行和合环操作都是电力系统中常见的操作方式，可以提高供电的可靠性和经济性。
但是，在进行这些操作之前，需要进行详细的检查和计算，确保满足条件并且安全可靠。
变压器并列运行及负荷分配的计算
变压器并列运行及负荷分配的计算一、变压器并列运行的条件是什么？1.变比相等。
变压器比不同，二次电压不等，在二次绕组中也会产生环流，并占据变压器的容量，增加变压器的损耗。
差值最多不超过±0.5%。
2.连结组序号必须相同。
接线界别相同在同列变压器的二次绕组中可以发生电压高，在变压器的二次两端内部产生循环电流。
3.两台变压器容量比不超过3：1。
容量不同的变压器短路电压不同，负荷分配不平衡，运行不经济。
4.短路电压相同。
关于短路电压要求相同的说明：实际上是非常接近即可，因为试验值往往与设计理论值有一定的偏差，铭牌上写的都是试验值，即实际值。
如果短路电压差距过小，可以引致短路电压大的出现过负荷现象，建议容许高通常不少于10%。
至于为什么，恳请看看文末的变压器同列运转负荷分配排序。
二、什么叫变压器的短路电压？这里必须先说道一下变压器的电阻电压变压器的阻抗电压百分数由电抗电压降和电阻电压降组成。
在数值上与变压器的阻抗百分数相等，表明变压器内阻抗的大小。
阻抗电压百分数表明了变压器在满载（额定负荷）运行时变压器本身的阻抗压降的大小。
它对于变压器在二次侧发生短路时，将产生的短路电流大小有决定性意义，对变压器制造价格和变压器的并联运行也有重要意义，也是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。
此数值在变压器设计时遵从国家标准。
电阻电压百分数的大小与变压器的容量有关，通常变压器容量越大短路电阻也就越大（通常情况哦）。
我国生产的电力变压器，电阻电压百分数通常在4％～24％的范围内。
再说变压器的短路电压变压器的短路电压百分数就是当变压器一侧短路，而另一侧富诚纯额定电流时的电压，此电压占到其额定电压百分比。
实际上此电压就是变压器通电两端和短路两端的漏抗在额定电流下的压降。
同容量的变压器，其电抗愈小，这个短路电压百分数也愈小，同样的电流通过，小电抗的变压器，产生的电压损失也愈小，故短路电压百分数小的变压器的电抗变化率也越大。
变压器并列运行的条件选择题
变压器并列运行的条件选择题摘要：一、变压器并列运行的定义与作用二、变压器并列运行的条件1.电压比相同2.容量比相差不大3.连接组别相同三、并列运行的优缺点1.优点a.提高系统可靠性b.增加供电容量c.经济性较高2.缺点a.故障风险增加b.运行管理复杂四、并列运行的条件选择1.电源电压的选择2.负载电流的选择3.保护设备的选择五、并列运行的注意事项1.定期检查维护2.合理分配负载3.确保安全距离正文：变压器并列运行是指在电力系统中，将两个或多个变压器按照一定的条件连接在一起，共同向负载提供电能的运行方式。
在这种运行方式下，各变压器之间相互补充，既可以提高系统的可靠性，又能增加供电容量，具有较高的经济性。
然而，同时也会增加故障风险和管理复杂性，因此在实际应用中需要合理选择并列运行的条件。
一、变压器并列运行的定义与作用变压器并列运行是指两个或多个变压器同时向同一负载供电，以满足电力系统对电压、电流等参数的要求。
其主要作用有以下几点：1.提高系统可靠性：当其中一个变压器发生故障时，其他变压器可以继续向负载供电，保证电力系统的正常运行。
2.增加供电容量：在负载电流较大时，通过并列运行多个变压器，可以共同承担负载，提高供电能力。
3.提高运行经济性：通过合理选择变压器并列运行，可以减少单个变压器的投资和运行成本。
二、变压器并列运行的条件1.电压比相同：并列运行的变压器应具有相同的电压比，以保证各变压器之间的电能顺利传输。
2.容量比相差不大：并列运行的变压器容量比应相差不大，以免因容量差异导致负荷分配不均，影响变压器的运行寿命。
3.连接组别相同：并列运行的变压器应具有相同的连接组别，以确保各变压器之间的电压、电流关系正确。
三、并列运行的优缺点1.优点a.提高系统可靠性：通过多个变压器共同供电，可以降低单个变压器故障对系统的影响。
b.增加供电容量：在负载电流较大时，并列运行的变压器可以共同承担负载，提高供电能力。
主变并列运行的条件
主变并列运行的条件主变并列运行是指在电力系统中，主变和并列运行变压器同时工作，互相协调，共同为用户提供稳定可靠的电力供应。
主变并列运行的条件有以下几点：1. 电压等级相同：主变和并列运行变压器的额定电压等级必须相同，这样才能保证两者在运行过程中电压的稳定性和一致性。
2. 额定容量相同：主变和并列运行变压器的额定容量应该相同或者相近，这样能够保证两者在负载分配上的平衡，避免出现过载或不均衡的情况。
3. 运行参数一致：主变和并列运行变压器的运行参数，如短路阻抗、负载损耗等应该保持一致，以确保两者在运行过程中的相互配合和平衡。
4. 控制系统协调：主变和并列运行变压器的控制系统应该能够实现协调运行，如调节主变和并列运行变压器的输出功率、电压稳定度等参数，以保证系统的稳定性和可靠性。
5. 运行状态监测：主变和并列运行变压器的运行状态应该进行实时监测，如电流、电压、温度等参数的监测，及时发现并解决潜在问题，确保系统的安全运行。
6. 操作人员培训：主变和并列运行变压器的操作人员应该接受专业培训，熟悉设备的操作流程和运行原理，具备处理突发情况和故障排除的能力，以保证主变和并列运行变压器的正常运行。
7. 维护保养：主变和并列运行变压器的维护保养工作应该按照规定的周期进行，包括定期检查、清洗、润滑、绝缘检测等，以确保设备的正常运行和寿命的延长。
主变并列运行能够提高电力系统的供电可靠性和稳定性，减少电力系统的故障率，保障用户的用电需求。
然而，在实际运行中，主变并列运行也面临一些挑战，如系统负荷的不均衡、运行参数的变化等，需要运行人员密切关注，并及时采取措施进行调整和优化。
通过合理的设计和运行管理，主变并列运行可以有效提高电力系统的运行效率和供电质量，为社会经济的发展提供稳定可靠的电力支持。
简述电力变压器并列运行条件
简述电力变压器并列运行条件电力变压器并列运行条件是指在电网运行中，多台电力变压器同时接入变电站电网，以共同承担负荷，达到分担负荷、提高运行质量的目的。
在变电站电网中，电力变压器并列运行条件的确定，直接关系到电网安全稳定运行和经济效益。
一、电力变压器规格和性能相同电力变压器并列运行条件的基本前提是变压器规格和性能相同。
变压器的规格主要包括变比、额定容量等，性能主要包括损耗、短路阻抗等指标。
对于变比相同、额定容量相同、性能相似的变压器才能进行并列运行，以保证变压器共同分担负荷并实现负荷均衡。
二、电力变压器连接方式相同并列运行的电力变压器必须采用相同的连接方式，包括正相序、零序线路和接地方式等，以保证各变压器电极间电势差一致，电流均分。
如果电力变压器连接方式不同，则会造成相间电势差产生，导致电流不均衡，甚至引起电力变压器的故障。
三、相位和极性一致并列运行的电力变压器相位和极性必须一致，以保证各电压等级的相序关系正确，各相电压平衡。
如果相位或极性不一致，则会造成各相电压不平衡，影响电力系统稳定性。
四、电力变压器负载平衡变压器并列运行，在负荷均衡方面考虑尤为重要。
因为如果负荷不平衡，则会导致一些变压器超载，而其他变压器工作正常，造成系统不平衡。
在并列运行的过程中，如果有变压器发生过载，则需要对负荷做出调整，使得各变压器的负载达到均衡状态。
五、电力变压器运行状态一致并列运行的电力变压器的运行状态必须一致，包括温升、油位、油品和音响等指标。
在运行时，要执行规定的检修和维护措施，及时更换劣质的维修材料和零部件，保证各变压器运行状态一致。
六、电力变压器间应设备适当电压、电流、功率、电抗和阻抗保护装置。
并列运行的电力变压器之间必须互相联锁保护，以保证变压器电流、电压平衡。
并列运行变压器间的互联保护有电流比保护、差动保护、接地保护和过电压保护等。
七、安装位置、布置及接线并列运行的电力变压器的安装位置、布置及接线必须符合规定，以保证安全可靠，并且应在安装时考虑各变压器空间布置、通风、维护保养等因素。
两台三绕组变压器并列运行操作规程
两台三绕组变压器并列运行操作规程【原创版】目录1.前言2.两台三绕组变压器并列运行的条件3.具体操作步骤4.注意事项5.结束语正文前言：在电力系统中，为了满足负载需求，常常需要将两台三绕组变压器并列运行。
在这种情况下，如何正确操作以确保电力系统的稳定和安全，是十分重要的问题。
本文旨在介绍两台三绕组变压器并列运行的操作规程。
两台三绕组变压器并列运行的条件：1.变比相等：两台变压器的一次侧和二次侧额定电压分别相等，即各台变压器的电压比相等。
否则会产生环流、环流的大小与电压比之差成正比。
2.组别相同：两台变压器的联结组标号必须相同。
否则二次绕组存在电动势差，将会产生非常大的环流。
3.短路阻抗相同：各变压器的阻抗电压（曾称短路电压或短路阻抗）的标幺值应相等。
否则各台变压器的负载不能按它们的额定容量成比例分配，会使阻抗电压标幺值小的变压器过载，而阻抗电压标幺值大的变压器欠载。
具体操作步骤：1.检查准备：检查两台三绕组变压器的电压比、联结组标号和短路阻抗是否满足并列运行的条件。
2.并列接线：将两台变压器的高压侧和低压侧分别并列接线，注意接线时的极性和相序。
3.调整负载：根据电力系统的实际负载需求，调整两台变压器的负载分配，使其在允许的负载范围内工作。
4.运行监控：在并列运行过程中，密切监控两台变压器的电压、电流、功率等参数，确保其稳定运行。
注意事项：1.在并列运行前，应确保两台变压器的绝缘良好，无漏油、漏气等现象。
2.运行过程中，注意观察变压器的温度、声音等，发现异常情况及时处理。
3.并列运行时，应根据电力系统的实际情况，合理选择保护装置和整定值，确保电力系统的安全和稳定。
结束语：两台三绕组变压器并列运行是电力系统中常见的操作方式，掌握其操作规程对于保证电力系统的稳定和安全至关重要。
变压器并列运行的条件及方式
变压器并列运行的条件及方式
变压器并列运行的条件是：
1. 类型相同：并列运行的变压器应该是同一类型的变压器，即输入输出电压和频率相同。
2. 空载参数相近：并列运行的变压器应具有相似的空载参数，如短路阻抗和空载电流等。
3. 额定容量接近：并列运行的变压器的额定容量应该接近，以确保负载能够平均分配。
4. 相序一致：并列运行的变压器的相序应该一致，以避免相序不一致导致的问题。
变压器并列运行的方式有两种：
1. 主变和备变并列运行：将主变和备变的高压侧和低压侧分别通过并联装置连接在一起，当主变故障时，备变能够自动接替主变运行。
2. 并列运行：将多台变压器的高压侧和低压侧通过并联装置连接在一起，平均分配负载，提高供电能力。
在并列运行时，需要通过控制器或开关装置来确保各变压器的运行状态协调一致。
变压器并列运行条件和注意事项
为了提高供电可靠性和灵活性，保证变压器安全经济运行，在实践中通常将两台或以上变压器并列运行。
变压器并列运行，就是将两台或以上变压器的一次绕组并联在同一电压的母线上，二次绕组并联在另一电压的母线上。
当一台变压器发生故障时，并列运行的其他变压器仍可以继续运行，以保证重要用户的用电；或当需要检修时，变压器可以先并联备用变压器，再将要检修的变压器停电检修，有利于提高供电可靠性。
由于用电负荷季节性很强，特别是农业排灌用电较多的农村地区，在负荷轻的季节可以将部分变压器退出运行，这样既可以减少变压器的空载损耗，又可以减少无功励磁电流，改善电网的功率因数，提高系统的经济性。
变压器并列运行条件为了达到理想的运行效果，变压器并列运行时必须满足下面4个条件：（1）各台变压器的电压比（变比）应相同。
如果电压比不相同，两台变压器并列运行将产生环流，影响变压器的出力。
当电压比相差很大时，可能破坏变压器的正常工作，甚至使变压器损坏。
为了避免因电压比相差过大产生循环电流过大而影响并列变压器的正常工作，规定电压比相差不宜大于0.5%。
（2）各台变压器的阻抗电压应相等。
当两台阻抗电压不等的变压器并列运行时，阻抗电压大的分配负荷小，当这台变压器满负荷时，另一台阻抗电压小的变压器就会过负荷运行。
变压器长期过负荷运行是不允许的，因此，只能让阻抗电压大的变压器欠负荷运行，这样就限制了总输出功率，能量损耗也增加了，也就不能保证变压器的经济运行。
所以，为了避免因阻抗电压相差过大，使并列变压器负荷电流严重分配不均，影响变压器容量不能充分发挥，规定阻抗电压不能相差10%。
（3）各台变压器的接线组别应相同。
变压器的接线组别反映了高低侧电压的相应关系，一般以钟表法来表示。
当并列变压器电压比相等，阻抗电压相等，而接线组别不同时，就意味着两台变压器的二次电压存在着相角差和电压差。
在电压差的作用下，引起的循环电流有时与额定电流相当，但其差动保护、电流速断保护均不能动作跳闸，而过电流保护不能及时动作跳闸时，将造成变压器绕组过热，甚至烧坏。
变压器的并列运行及负荷分配
变压器的并列运行及负荷分配一、变压器并列运行的条件是什么？1.变比相等。
变压器比不同，二次电压不等，在二次绕组中也会产生环流，并占据变压器的容量，增加变压器的损耗。
差值最多不超过±0.5%。
2.联结组序号必须相同。
接线组别不同在并列变压器的二次绕组中会出现电压差，在变压器的二次侧内部产生循环电流。
3.两台变压器容量比不超过3：1。
容量不同的变压器短路电压不同，负荷分配不平衡，运行不经济。
4.短路电压相同。
关于短路电压要求相同的说明：实际上是非常接近即可，因为试验值往往与设计理论值有一定的偏差，铭牌上写的都是试验值，即实际值。
如果短路电压相差过大，会导致短路电压小的发生过负荷现象，建议允许差一般不超过10%。
至于为什么，请看文末的变压器并列运行负荷分配计算。
二、什么叫变压器的短路电压？变压器的阻抗电压百分数由电抗电压降和电阻电压降组成。
在数值上与变压器的阻抗百分数相等，表明变压器内阻抗的大小。
阻抗电压百分数表明了变压器在满载（额定负荷）运行时变压器本身的阻抗压降的大小。
它对于变压器在二次侧发生短路时，将产生的短路电流大小有决定性意义，对变压器制造价格和变压器的并联运行也有重要意义，也是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。
此数值在变压器设计时遵从国家标准。
阻抗电压百分数的大小与变压器的容量有关，一般变压器容量越大短路阻抗也就越大（一般情况哦）。
我国生产的电力变压器，阻抗电压百分数一般在4％～24％的范围内。
变压器的短路电压百分数是当变压器一侧短路，而另一侧通以额定电流时的电压，此电压占其额定电压百分比。
实际上此电压是变压器通电侧和短路侧的漏抗在额定电流下的压降。
同容量的变压器，其电抗愈大，这个短路电压百分数也愈大，同样的电流通过，大电抗的变压器，产生的电压损失也愈大，故短路电压百分数大的变压器的电抗变化率也越大。
所以说：短路电压百分数=阻抗电压百分数（有时说成短路阻抗百分数）。
变压器并列运行的条件选择题
变压器并列运行的条件选择题摘要：1.变压器并列运行的定义和意义2.变压器并列运行的条件3.变压器并列运行的优缺点4.变压器并列运行的应用实例5.变压器并列运行的注意事项正文：1.变压器并列运行的定义和意义变压器并列运行是指将两台或多台变压器同时连接在同一电源或负载侧，共同承担电力传输或变换的任务。
这种方式可以提高电力系统的可靠性、稳定性和经济性，广泛应用于电力系统和工业生产中。
2.变压器并列运行的条件变压器并列运行需要满足以下条件：（1）变压器的额定容量相等或成一定比例。
（2）变压器的短路阻抗相等或相近。
（3）变压器的接线组别相同。
（4）变压器的相序一致。
3.变压器并列运行的优缺点优点：（1）提高供电可靠性，当一台变压器故障时，其他变压器可以接替其工作。
（2）提高运行效率，通过并列运行，可以实现负载的均衡，降低单台变压器的负荷，提高其运行效率。
（3）扩大供电范围，通过并列运行，可以增加供电容量，满足更大负载的需求。
缺点：（1）并列运行的变压器之间存在相互影响，可能引起谐波、电压波动等问题。
（2）运行管理相对复杂，需要对并列运行的变压器进行统一管理和调度。
4.变压器并列运行的应用实例变压器并列运行在电力系统和工业生产中得到广泛应用，例如：（1）在城市供电系统中，通过变压器并列运行，提高供电可靠性和稳定性。
（2）在工业企业中，为了满足生产过程中对电力的不同需求，可以采用变压器并列运行。
5.变压器并列运行的注意事项（1）在并列运行前，需要对变压器进行严格的检查和试验，确保各项参数满足要求。
（2）运行过程中，要加强对并列运行变压器的监测，及时发现和处理异常情况。
（3）合理分配负载，避免单台变压器长时间过载运行，影响其使用寿命。
变压器的并列运行分析
变压器的并列运行分析摘要：分析两台变压器并列运行时必具备的条件及不具备条件的后果。
关键词：变压器并列运行分析引言在发电厂和变电所中，变压器是重要电气设备，为了提高供电的可靠性和灵活性，减少能量损耗，保证经济运行，通常将二台或数台变压器一次侧以及二次侧同极性的端子之间通过同一母线分别互相连接的方式来运行。
其意义是：当一台变压器发生故障时，并列运行的其它变压器仍可以继续运行，以保证重要用户的用电；或当变压器需要检修时可以先并联上备用变压器，再将要检修的变压器停电检修，既能保证变压器的计划检修，又能保证不间断供电，提高供电的可靠性。
又由于用电负荷季节性很强，在负荷轻的季节可以将部分变压器退出运行，这样既可以减少变压器的空载损耗，提高效率，又可以减少无功励磁电流，改善电网的功率因数，提高系统的经济性。
但是，变压器并列运行应同时满足下列条件：①变压器变比相同（允许有±0.5%的差值）；②变压器的短路电压相等（允许有±10%的差值）；③变压器的接线组别相同。
除满足以上三个条件外，对于并列运行变压器容量比一般不超过3：1.2、变压器并列运行条件分析（下面结合某一变电站进行分析）2.1某一变电站两台变压器技术参数及电气主接线：变压器的技术数据变压器分接开关各档位对应表2.2不满足变压器并列运行条件分析2.2.1变压比不同时的变压器并列运行分析当并列运行变压器的接线组别相同、短路电压相等，而变比不等时，那么并列运行变压器的二次电压不等。
当两台变压器空载时，二次回路就会有电压差，因此而产生环流Ic.变比相差越大，产生环流也越大，影响变压器容量的合理利用，所以并列变压器变比相差必须限制在0.5%之内。
式中：ZdL1、ZdL2分别为两台变压器的短路阻抗；Ue1、Ue2分别为两台变压器的二次额定电压；若两台变压器中第二台的容量大，即Ie2>Ie1式中UdL1、UdL2分别为两台变压器的短路电压以上述变电站为例：设1#主变档位为I档，2#主变档位为I档：由于S1=S2=6300KVA则因此上述变电所两台主变变比不等时，产生环流以上计算可知，上述两台变压器变比不等相差2.5%时，产生环流可达额定电流的17.8%.由于环流在变压器空载时便存在，它占据了变压器的容量，增大了变压器损耗，不能使所并列运行的变压器都带上额定负荷，结果使变压器的总容量不能充分利用。
风电汇集站变压器并列运行分析
风电汇集站变压器并列运行分析摘要:随着电网安全稳定运行要求日益提高及电力变压器要考虑的运行经济性和合理性，常常采取将两台或多台变压器并列运行或解列运行。
关键词:变压器；并列【前言】变压器并列运行的主要意义在于可提高供电的可靠性，当某台变压器发生故障时，此时并列运行的其他变压器还可以继续保持供电；提高运行的经济性，调度可以根据负荷的变化投切部分变压器以减少电能损耗，提高运行效率，从而提高运行的经济性；可以分期安装，如变电站的负荷是逐渐增加的，相应可以遂年根据需要安装并列变压器，从而减少初次投资，充分发挥资金的经济效益；有利于安排变压器的检修。
一、变压器并列运行的条件变压器并列运行时，理想的运行情况是：变压器已经并列运行而没有带负荷时，各变压器与单独空载运行时一样，只有空载电流，各变压器之间没有环流存在：当带上负荷以后，各变压器能够按其容量的大小从成比例地分配负荷，及大容量的变压器多分担负荷，小容量的变压器少分担负荷。
为达到上述理运行情况，并列运行的变压器必须满足下列条件：1 变压器应联结组标号相同；2 变压器的电压比应相等，其电压比最大允许相差±0.5％；3 变压器阻抗电压百分比应相等，允许相差不超过±10％；4 变压器容量比不超过3:1。
二、风电汇集站两台三绕组变压器并列运行情况分析大唐托克逊风电场220kV 1号主变于2011年6月投入运行，主变型号SFSZ10-K-180000/220，投运后中压侧一直空载运行。
220kV 2号主变于2013年5月投入运行，主变型号SFSZ10-K-180000/220，投运后带110kV、220kV运行，由于电网稳定需求，托克逊风电场1、2号主变中压侧于2014年7月17日19:50分经110kV母联断路器同期并列运行。
当并列运行变压器的接线组别相同、短路电压相等，而变比不等时，那么并列运行变压器的二次电压不等。
当两台变压器空载时，二次回路就会有电压差，因此而产生环流Ic。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为了提高供电可靠性和灵活性，保证变压器安全经济运行，在实践中通常将两台或以上变压器并列运行。
变压器并列运行，就是将两台或以上变压器的一次绕组并联在同一电压的母线上，二次绕组并联在另一电压的母线上。
当一台变压器发生故障时，并列运行的其他变压器仍可以继续运行，以保证重要用户的用电；或当需要检修时，变压器可以先并联备用变压器，再将要检修的变压器停电检修，有利于提高供电可靠性。
由于用电负荷季节性很强，特别是农业排灌用电较多的农村地区，在负荷轻的季节可以将部分变压器退出运行，这样既可以减少变压器的空载损耗，又可以减少无功励磁电流，改善电网的功率因数，提高系统的经济性。
变压器并列运行条件
为了达到理想的运行效果，变压器并列运行时必须满足下面4个条件：
（1）各台变压器的电压比（变比）应相同。
如果电压比不相同，两台变压器并列运行将产生环流，影响变压器的出力。
当电压比相差很大时，可能破坏变压器的正常工作，甚至使变压器损坏。
为了避免因电压比相差过大产生循环电流过大而影响并列变压器的正常工作，规定电压比相差不宜大于0.5%。
（2）各台变压器的阻抗电压应相等。
当两台阻抗电压不等的变压器并列运行时，阻抗电压大的分配负荷小，当这台变压器满负荷时，另一台阻抗电压小的变压器就会过负荷运行。
变压器长期过负荷运行是不允许的，因此，只能让阻抗电压大的变压器欠负荷运行，这样就限制了总输出功率，能量损耗也增加了，也就不能保证变压器的经济运行。
所以，为了避免因阻抗电压相差过大，使并列变压器负荷电流严重分配不均，影响变压器容量不能充分发挥，规定阻抗电压不能相差10%。
（3）各台变压器的接线组别应相同。
变压器的接线组别反映了高低侧电压的相应关系，一般以钟表法来表示。
当并列变压器电压比相等，阻抗电压相等，而接线组别不同时，就意味着两台变压器的二次电压存在着相角差和电压差。
在电压差的作用下，引起的循环电流有时与额定电流相当，但其差动保护、电流速断保护均不能动作跳闸，而过电流保护不能及时动作跳闸时，将造成变压器绕组过热，甚至烧坏。
因此，接线组别不同的变压器不能并列运行。
一般情况下，如果需将接线组别不同的变压器并列运行，就应根据接线组别差异，采取将各相异名、始端与末端对换等方法，将变压器的接线转化为相同接线组别才能并列运行。
（4）根据运行经验，两台变压器并列，其容量比不应超过3：1。
因为不同容量的变压器阻抗值较大，负荷分配极不平衡；同时从运行角度考虑，当运行方式改变、检修、事故停电时，小容量的变压器将起不到备用的作用。
变压器并列运行注意事项
变压器并列运行时，除应满足并列运行条件外，还应该注意安全操作，一般应注意以下4方面事项：
（1）新投入运行和检修后的变压器，在并列之前，首先应核相，并在变压器空载状态时试并列后，
方可正式并列带负荷运行。
（2）并列变压器，必须考虑并列运行的经济性，不经济不允许并列运行，同时，还应注意不宜频繁操作。
（3）进行变压器的并列或解列操作时，不允许使用隔离开关和跌开熔断器。
操作并列和解列要保证正确，不允许变压器倒送电。
（4）需要并列运行的变压器，在并列运行之前应根据实际情况，预计变压器负荷电流的分配，在并列之后立即检查两台变压器的运行电流分配是否合理。
在需解列变压器或停用一台变压器时，应根据实际负荷情况，预计是否有可能造成一台变压器的过负荷。
而且也应检查实际负荷电流，在有可能造成变压器过负荷的情况下，不准进行解列操作。
