实验十二模拟乘法器调幅（AM、DSB、SSB）一、实验目的1．掌握用集成模拟乘法器实现全载波调幅。
抑止载波双边带调幅和单边带调幅的方法。
2．研究已调波与调制信号以及载波信号的关系。
3．掌握调幅系数的测量与计算方法。
4．通过实验对比全载波调幅、抑止载波双边带调幅和单边带调幅的波形。
5．了解模拟乘法器（MC1496）的工作原理，掌握调整与测量其特性参数的方法。
二、实验内容1．调测模拟乘法器MC1496正常工作时的静态值。
2．实现全载波调幅，改变调幅度，观察波形变化并计算调幅度。
3．实现抑止载波的双边带调幅波。
4．实现单边带调幅。
三、实验原理幅度调制就是载波的振幅（包络）随调制信号的参数变化而变化。
本实验中载波是由晶体振荡产生的465KHz高频信号，1KHz的低频信号为调制信号。
振幅调制器即为产生调幅信号的装置。
1.集成模拟乘法器的内部结构集成模拟乘法器是完成两个模拟量（电压或电流）相乘的电子器件。
在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程。
采用集成模拟乘法器实现上述功能比采用分离器件如二极管和三极管要简单得多，而且性能优越。
所以目前无线通信、广播电视等方面应用较多。
集成模拟乘法器常见产品有BG314、F1596、MC1495、MC1496、LM1595、LM1596等。
（1）MC1496的内部结构在本实验中采用集成模拟乘法器MC1496来完成调幅作用。
MC1496是四象限模拟乘法器。
其内部电路图和引脚图如图12-1所示。
其中V1、V2与V3、V4组成双差分放大器，以反极性方式相连接，而且两组差分对的恒流源V5与V6又组成一对差分电路，因此恒流源的控制电压可图12-1 MC1496的内部电路及引脚图正可负，以此实现了四象限工作。
V7、V8为差分放大器V5与V6的恒流源。
（2）静态工作点的设定1）静态偏置电压的设置静态偏置电压的设置应保证各个晶体管工作在放大状态，即晶体管的集－基极间的电压应大于或等于2V ，小于或等于最大允许工作电压。
高频实验报告

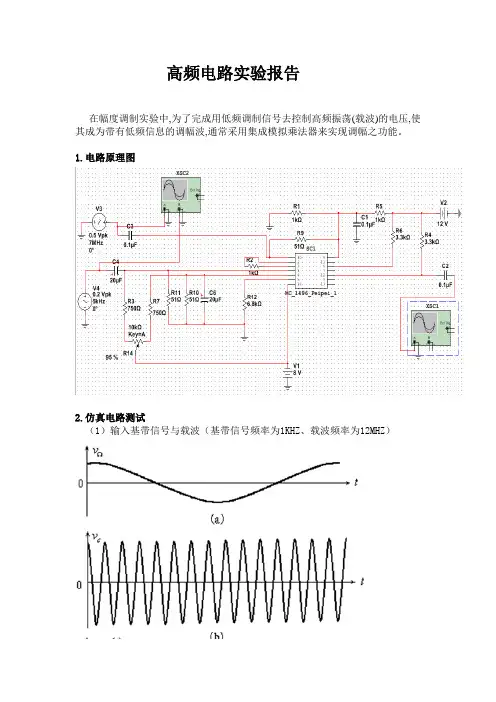

高频电路实验报告
在幅度调制实验中,为了完成用低频调制信号去控制高频振荡(载波)的电压,使其成为带有低频信息的调幅波,通常采用集成模拟乘法器来实现调幅之功能。
1.电路原理图
2.仿真电路测试
（1）输入基带信号与载波（基带信号频率为1KHZ、载波频率为12MHZ）
（2）输出AM波：
（3）输出DSB波：
3.实验分析：
（1）在有载波调幅波形中，占绝大部分功率的载频分量是无用的，唯有其上、下边频分量才反映调制信号的频谱结构，而载波分量通过相乘器仅起着将调制信号频谱搬移到载波的两边，本身并不反映调制信号的变化。
在抑制载波调幅波形中,传输前将载频分量抑制掉，节省了发射机的发射功率。
（2）由抑制载波调幅波形可知，双边带信号的包络仍然是随调制信号变化的，但它的包络已不能完全准确地反映调制信号的变化规律。
输出信号的高频相位在调制电压过零点处要突变180度，其包络已不再反映调制信号波形的变化规律。
高频电子线路实验振幅调制
太原理工大学现代科技学院令狐采学高频电子线路课程实验报告专业班级信息13-1学号201310姓名0指导教师孙颖实验名称振幅调制专业班级信息13-1学号 20131010姓名 0成绩 实验五 振幅调制（集成乘法器幅度调制电路） 5-1 振荡调制的基本工作原理 根据电磁波理论知道，只有频率较高的振荡才能被天线有效地辐射。
但是人的讲话声音量变换为相应的电信号的频率较低，不适用于直接从天线上辐射，因此，为了传递信息，就必须将要传递的信息“记载”到高频振荡上去。
这一“记载”过程称为调制，调制后的高频振荡称为已调波，未调制的高频振荡称为载波。
需要“记载”的信息称为调制信号。
调制过程是用被传递的低频信号，使高频输出信号的参数（幅度，频率，相位）相应于低频信号变化而变化，从而实现低频信号搬移到高频信号段，被高频信号携带传播的目的，完成调制过程的装置叫调制器。
调制器和解调器必须由非线性元件构成，他们可以是二极管或者三极管。
近年来集成电路在模拟通信中得到广泛的应用，调制器，解调器都可以用模拟乘法器来实现。
一．振幅调制和调幅波 振幅调制就是用低频调制信息去控制高频载波信号的振幅，使载波的信号的振幅，使载波的振幅随调制信号成正比地变化。
经过振幅调制的高频载波称为振幅调制波（简称调幅波）。
调幅波有普通调幅波（AM ，）抑制载波的双边带调幅波（DSB ）和抑制载波的单边带调幅波（SSB ）三种。
1普通调幅波（AM ） （1）调幅波的表达式，波形 设调制信号为单一频率的余弦波：载波信号为……………………………………装………………………………………订…………………………………………线………………………………………t f U t w U t u c cm c cm c π2cos cos )(==为了简化分析，设两者波形的初相角均为零，因为调幅波的振幅和调制信号成正比，由此可得调幅波的振幅为T U k U t U m a cm AM Ω+=Ωcos )()cos 1(t U U k U cmm a cm Ω+=Ω )cos 1(t m U a cm Ω+=式中，cmm a a U U k m Ω= 其中，ma 称为调幅指数或调幅度，它表示载波振幅受调制信号控制程度，ka 为由调制电路决定的比例常数。
实验五 幅度调制器实验
实验五幅度调制器实验一、实验目的：1. 掌握集成模拟乘法器的基本工作原理；2. 掌握集成模拟乘法器构成的振幅调制电路的工作原理及特点；3. 学习调制系数m及调制特性(m~ UΩm )的测量方法，了解m<1 和m=1及 m>1时调幅波的波形特点。
二、预习要求：1. 预习幅度调制器的有关知识；2. 认真阅读实验指导书，分析实验电路中用1496乘法器调制的工作原理，并分析计算各引脚的直流电压；3. 了解调制系数m的意义及测量方法；4. 分析全载波调幅信号的特点；5. 了解实验电路中各元件作用。
三、实验电路说明：本实验电路如图7-5所示。
图7-5图中MC1496芯片引脚1和引脚4接两个51Ω和两个75Ω电阻及51K电位器用来调节输入馈通电压，调偏W，有意引入一个直流补偿电压，由于调制电压uΩ与直流补偿电压相串联，相当于给调制信号uΩ叠加了某一直流电压后与载波电压uc相乘，从而完成普通调幅。
如需要产生抑制载波双边带调幅波，则应仔细调节W，使MC1496输入端电路平衡。
另外，调节W也可改变调制系数m。
1496芯片引脚2和引脚3之间接有负反馈电阻R3，用来扩展u Ω的输入动态范围。
载波电压uc由引脚8输入。
MC1496芯片输出端（引脚6）接有一个由并联L1、C5回路构成的带通滤波器，原因是考虑到当uc幅度较大时，乘法器内部双差分对管将处于开关工作状态，其输出信号中含有3ωc±Ω、5ωc±Ω、……等无用组合频率分量，为抑制无用分量和选出ωc±Ω分量，故不能用纯阻负载，只能使用选频网络。
四、实验仪器：1. 双踪示波器2. 万用表3. 实验箱及幅度调制、解调模块4、高频信号发生器五、实验内容及步骤：1．接通电源；2．调节高频信号源使其产生fc=10MHz幅度为200mV左右的正弦信号作为载波接到幅度调制电路输入端TP1，从函数波发生器输出频率为fΩ=1KHz左右幅度为600mV左右的正弦调制信号到幅度调制电路输入端TP2，示波器接幅度调制电路输出端TP3；3．反复调整uΩ的幅度和W及C5使之出现合适的调幅波，观察其波形并测量调制系数m；4．调整uΩ的幅度和W及C5，同时观察并记录m< 1、m=1及m>1时的调幅波形；5 在保证fc、fΩ和Ucm一定的情况下测量m—UΩm曲线。
幅度调制器实验
成绩
高频电子电路实验报告
实验名称幅度调制器实验
实验班级电子08-2
姓名何达清
学号
12
（后两位）
指导教师谢胜
实验日期 2010-12-01
实验三幅度调制器实验
一、实验目的：
1. 掌握集成模拟乘法器的基本工作原理；
2. 掌握集成模拟乘法器构成的振幅调制电路的工作原理及特点；
3. 学习调制系数m及调制特性(m~ UΩm )的测量方法，了解m<1 和m=1及 m>1时调
幅波的波形特点。
二、实验内容：
1．接通电源；
2．调节高频信号源使其产生fc=10MHz幅度为200mV左右的正弦信号作为载波接到幅度调制电路输入端TP1，从函数波发生器输出频率为fΩ=1KHz左右幅度为600mV左右的正弦调制信号到幅度调制电路输入端TP2，示波器接幅度调制电路输出端TP3；
3．反复调整uΩ的幅度和W及C5使之出现合适的调幅波，观察其波形并测量调制系数m；
4．调整uΩ的幅度和W及C5，同时观察并记录m< 1、m=1及m>1时的调幅波形；
5 在保证fc、fΩ和Ucm一定的情况下测量m—UΩm曲线。
三、实验的心得体会
通过这个幅度调制器的实验，我感觉这个实验的难度很大，反复实践都没有做出结果，感觉十分失望，但是在实验的过程中，我基本明白了模拟乘法器的构成的振幅调制电路的工作特点，还有集成模拟乘法器构成的振幅调制电路的工作原理及特点；但是对调制系数m
及调制特性(m~ UΩm )的测量方法不明白，因为m<1 和m=1及 m>1时调幅波的波形没有调
出来，所以还需要更加努力去实践。
模拟乘法器实验报告
模拟乘法器实验报告
部门： xxx
时间： xxx
整理范文，仅供参考，可下载自行编辑
实验课程名称：_高频电子线路
图1-1 1496构成的振幅调制电路电原理图图中载波信号经高频耦合电容C1输入到Uc⑩端，C3为高频旁路电容，使⑧交流接地。
调制信号经高频耦合电容C2输入到
为高频旁路电容，使①交流接地。
调制信号UAM从⑿脚单端输出。
电路
供电，所以⑤脚接
此，改变
的大小，即：
VEE=-8V，I5=1mA时，可算得：<MC1496器件的静态电流一
＝1mA左右）
R5={<8-0.75）/<1X10-3）}-500=6.75KΩ取标称
，，
所以取：R1=R2=1K R3=51Ω R4=R5=750Ω，R6=R7=1K
引脚⑧⑩①④⑥12 ②③⑤⑦14 电压<V
）。
实验测得信号波形如图1-3
时，过零点为一条直线。
1-4 图1-5
申明：
所有资料为本人收集整理，仅限个人学习使用，勿做商业用途。
模拟乘法器调幅实验报告
模拟乘法器调幅实验报告模拟乘法器调幅实验报告引言：调幅（Amplitude Modulation, AM）是一种常用的调制技术，广泛应用于无线通信、广播电视等领域。
在调幅技术中，模拟乘法器是一个关键的组件，它能够实现信号的调幅处理。
本实验旨在通过搭建模拟乘法器电路，深入了解调幅原理，并通过实验验证其效果。
一、实验目的通过搭建模拟乘法器电路，掌握调幅原理，并验证其调幅效果。
二、实验原理调幅是通过将调制信号与载波信号相乘，实现信号的幅度调制。
模拟乘法器是实现这一功能的关键元件。
在本实验中，我们采用二极管作为模拟乘法器的核心元件。
当二极管正向偏置时，其电流与输入电压成正比。
将调制信号与载波信号输入到二极管的正向偏置端，通过电流与电压的乘积，实现信号的幅度调制。
三、实验器材和仪器1. 信号发生器：提供调制信号和载波信号。
2. 二极管：作为模拟乘法器的核心元件。
3. 示波器：用于观察输出信号的波形。
四、实验步骤1. 搭建电路：将信号发生器的调制信号输出与载波信号输出分别连接到二极管的正向偏置端，将二极管的反向端接地。
将二极管的输出端连接到示波器，观察输出信号的波形。
2. 调节信号发生器：分别调节调制信号和载波信号的频率、幅度和相位，观察输出信号的变化。
3. 记录实验数据：记录不同调制信号和载波信号参数下的输出信号波形和幅度。
五、实验结果与分析在实验中，我们通过调节信号发生器的调制信号和载波信号的频率、幅度和相位，观察了输出信号的变化。
实验结果显示，当调制信号的频率与载波信号的频率相等时，输出信号呈现出明显的幅度调制效果。
当调制信号的幅度增大时，输出信号的幅度也相应增大。
当调制信号的相位与载波信号的相位相差90度时，输出信号的幅度最大，表现出最明显的幅度调制效果。
通过实验结果的分析，我们可以得出以下结论：1. 调制信号的频率与载波信号的频率相等时，能够实现明显的幅度调制效果。
2. 调制信号的幅度与输出信号的幅度成正比，调制信号的幅度增大时，输出信号的幅度也相应增大。
模拟乘法器综合应用实验-调制与解调
振幅调制AM (调幅) 调幅) 制FM (调频) 相位调制PM 调相) 相位调制PM (调相) 厚德博学 追求卓越
三,实验应知知识
七,振幅调制与实现方法
所谓振幅调制(AM), 就是用调制信号u 去控制高频载波信号uc 所谓振幅调制(AM), 就是用调制信号uΩ去控制高频载波信号uc 的振幅,使载波信号的振幅按照调制信号u 的规律变化. 的振幅,使载波信号的振幅按照调制信号uΩ的规律变化.即已调制 信号u 变化的周期与调制信号u 的周期相同, 信号uAM变化的周期与调制信号 Ω的周期相同,且幅度的变化与调 制信号的振幅成正比. 制信号的振幅成正比.
四,调制系统需掌握的主要技术
高频电子线路》中所讲授的调制技术,是用取值连续(模拟) 《高频电子线路》中所讲授的调制技术,是用取值连续(模拟)的基带信 号去控制正弦载波的参数(振幅,频率和相位)的模拟调制系统. 号去控制正弦载波的参数(振幅,频率和相位)的模拟调制系统.需掌握的主要 技术与应知的主要参数有: 技术与应知的主要参数有:
载波分量 : 含传输信息 载波 从有效地利用发射机功率来看,全载波调幅波是很不经济的. 从有效地利用发射机功率来看,全载波调幅波是很不经济的. 下边频分量 上边频分量
调制信号 可见,调幅波并不是一个简单的正弦波,包含有三个频率分量: 可见,调幅波并不是一个简单的正弦波,包含有三个频率分量: 在全载波调幅波中,载波是不含传送信息的 但它至少占有2/3 载波是不含传送信息的,但它至少占有 在全载波调幅波中 载波是不含传送信息的 但它至少占有 ( ω
即实现频分复用. 即实现频分复用.
厚德博学 追求卓越
高频模拟乘法器的综合应用设计实验分解
学生学号实验课成绩学生实验报告书实验课程名称高频电子线路实验开课学院信息工程学院指导教师姓名学生姓名学生专业班级20014-- 20015学年第一学期实验课程名称：_高频电子线路实验项目名称模拟乘法器的综合应用设计实验实验成绩实验者专业班级组别25同组者无实验日期2014年12月 13日一、实验目的、意义1．了解模拟乘法器（MC1496）的电路组成结构与工作原理。
2．掌握利用乘法器实现振幅调制、同步检波、倍频与混频等几种频率变换电路的原理及设计方法。
3．学会综合地、系统地应用已学到模、数字电与高频电子线路技术的知识，掌握对振幅调制、同步检波、混频和倍频电路的制作与仿真技术，提高独立设计高频单元电路和解决问题的能力。
二．设计任务与要求(1)设计任务:用模拟乘法器实现振幅调制(含AM与DSB)、同步检波、混频、倍频等频率变换电路的设计，已知：模拟乘法器为1496，采用双电源供电，Vcc=12V Vee=-8V.（2）设计要求：①全载波振幅调制与抑制载波振幅调制电路的设计与仿真：基本条件：1MHz/100mV，调制信号：1-3KHz/200mV，模拟乘法器采用LM1496。
并按信号流程记录各级信号波形。
计算此条件时的AM调制信号的调制度m= ? , 分析AM 与DSB信号m＞100%时，过零点的特性。
②同步检波器电路设计与仿真实现对DSB信号的解调。
基本条件；载波信号UX：f=1MHZ /50-100mV,调制信号Uy：f=2KHz/200mV，并按信号流程记录各级信号波形。
③混频器电路设计与仿真实现对信号的混频。
基本条件：AM信号条件：（载波信号UX：f=1MHZ /50mV ，调制信号Uy：f=2KHz/200mV，M=30%）中频信号：465KHZ，本地载波：按接收机制式自定。
记录各级信号波形。
④倍频器电路设计与仿真实现对信号的倍频。
基本条件：Ux=Uy（载波信号UX：f=1MHZ /50mV)，并记录各级信号波形。
模拟乘法器应用(振幅调制器)
2. 抑制载波的调幅
（注意 ：在载波输入端平衡的状态下进行) (1)输入端IN1输入载波信号UC（t），UC（t）为 f=465KHz，幅度UC=15mv的正弦信号，将示 波器接至OUT处。调节RP1，使输出电压Vo最 小。 (2) 输 入 端 IN2 输 入 调 制 信 号 Uω(t) ， 其 频 率 为 1KHz，幅度由零逐渐增大，当UΩ为几百毫伏 时，将出现抑制载波的调幅信号。
模拟乘法器应用（振幅调制器）
一、实验目的
1、了解模拟乘法器（MC1496）的工作原理 2、掌握用集成模拟乘法器实现全载波 调幅、抑止载波
双边带调幅的方法。 3、研究已调波与调制信号以及载波信号的关系。 4、掌握调幅系数的测量与计算方法。 5、通过实验对比全载波调幅、抑止载波双边带调幅波
形。
二、实验原理及电路说明
四、实验报告要求
1、当 V AB =0.1V 时 , 画出 m=30% 、 m=100% 和 m>100% 时的调幅波形。
2、 改变 V AB 的值 , 观察并分析波形的变化情 况
3、 画出 m=100% 时的全载波调幅和抑制载波 的双边带调幅波形 , 比较二者的区别 .
