PH计+GF+SIGNET8750-1说明书

合集下载

ph计操作说明和电极保护液的配制方法

ph计操作说明和电极保护液的配制方法

梅特勒托利多sevenmulti ph计操作说明:1准备:将点击从储存液中拿出,调整上部黑色皮圈,将白色管冒固定于适合的高度。

用超纯水洗净电极,并用滤纸将电极内部计管壁擦干。

此步骤可重复。

2校准:(1)将电极浸入第一个标准缓冲液并按CAL启动校准CAL1显示,表示第一个校准点正在测量。

当测量值稳定后,第一个读数自动锁定且不再变化。

(2)清洗电极。

(3)将电极浸入第二个校准缓冲液并按CAL启动校准。

CAL1显示,表示第二个校准点正在测量。

当测量值稳定后,第二个读数自动锁定且不再变化。

(4)在最后一个校准缓冲也的读数锁定后按End来终止校准过程。

要将校准数据用于其他测量,按save。

要取消校准,按cancel。

3测量:将pH计电极浸入样品并按Read,当测量值稳定,测量读数停止变动且有了৵A显示在屏幕上,表示测量已经完成。

4复位:将电极用超纯水冲洗洗净擦干后放入kcl保存观众,旋紧管盖,并将电支架调整道合适的高度。

注意事项:(1)使用时不要一走表面的塑料罩,一面溶液溅到一起表面。

(2)如果发现kcl储存液不足以润电极,青及时加入上方架子已配好的3mM kcl或者及时上报。

(3)pH读数持续变化时,请耐心等待,至读数稳定。

(4)校准时务必确保电极擦干,以免影响标准也的pH值。

如何配制ph计的3mol/L的KCL溶液ph计的ph电极在使用前都是被护套里的保护液保护着,是为了保持其原有的ph电势平衡不变,为了测量时会更加精确。

这里面就是PH电极的保护液,即3mol/L的KCL溶液。

不过大多数客户买回去之后,有的没有保护液或者在运输过程中有泄漏,因为客观因素。

所以要自己学会如何配置,使ph电极浸泡在保护液里,这样就能快速回复其活性,又能很好的测量了。

以下就是配制ph计保护液——3mol/L的KCL溶液步骤:1、计算:KCL摩尔质量74.5g/moL,则KCL质量=3mol×74.5g/mol=223.5g;2、称量:用分析天平称量KCL=223.5g,注意分析天平的使用;3、溶解:在烧杯中用100ml蒸馏水使之完全溶解,并用玻璃棒搅拌;4、转移,洗涤:把溶解好的溶液移入1000ml容量瓶,用容量瓶瓶口较细的。

+GF+SIGNET 8750-1 pHORP 变送器说明书

+GF+SIGNET 8750-1 pHORP 变送器说明书

+GF+SIGNET 8750-1 pH/ORP 变送器说明书注意目录●输入输出端子接线 1. 安装前切断电源。

2. 技术性能●认真地遵照说明 3. 电气连接以避免个人伤害。

4. 菜单功能1.安装PROCESSOR PRO变送器有两种安装方式:表盘安装,与传感器一体化安装(通过通用组件)1.1表盘安装表盘安装套件与要安装到表盘的硬件一起提供以保证达到NEMA 4X的密封水平。

1.盘装时,仪表面板之间的距离推荐为一英寸。

2.将垫片装在仪表上,然后装盘。

3.安装架从仪表背部装入,滑动到锁定位置。

4.接线到端子。

5.需要取下仪表时,用带子从前面固定仪表或从背部用手抓住仪表。

不要放开。

压下快速锁定装置,取出仪表。

1.2通用组件(3-8050)1.安装变送器基板。

Gasket: 垫圈 panel:表盘2.接线到端子。

Terminals:端子3.用压旋装置固定,密封出线口。

mounting bracket:安装架quick-clip:快速锁定装置 wires:电线 seal:密封2.技术指标概述兼容电极:+GF+SIGNET3-2720 pH/ORP 前置发大器/电极精确度:±0。

03pH,±2mV ORP外壳:●防护等级:NEMA 4X/IP65●壳体材料:PBT●显示窗:聚氨酯●键盘:密封4键硅橡胶●重量:325克显示:●2*16LCD●对比度:用户可选择,5级●刷新周期:1秒环境环境温度:-10到70C(14到158F)存储温度:-15到8OC(5到176F)相对湿度:0到95%,无冷凝标准●CSA,CE,UL●ISO9001标准下制造电气特性传感器输入范围:●PH: 0.00到14.00ph●温度:3Kbalco, -25到120C(-13到248F)●ORP:-1000到+2000mV, 隔离(10k欧姆,I.D. 电阻)电流输出:●4到20mA 隔离,完全可调和可反转的●电源:12到24VDC±5% 稳压●最大闭环阻抗:50欧姆 MAX @12V, 325欧姆 MAX @18V, 600欧姆 MAX @ 24V ●刷新周期:0.5秒●精确度:±0.03mA@ 25C,24V集电极开路输出:高,低,可编程脉冲●集电极,隔离,50mA吸入或源电流,30VDC max拉入电压表盘安装现场安装3.电气连接注意:在拆除电线前没有完全打开端子接线夹可能导致仪器的永久损坏。

GF SIGNET 8750-1 pHORP 变送器操作说明书

GF SIGNET 8750-1 pHORP 变送器操作说明书

• 保持 2 秒钟可进入标定菜单(CALIBRATE)
• 保持 5 秒钟可进入选项菜单(OPTIONS)
第 2 步:密码为顺序按上-上-上-下方向键
• 输入密码后,将显示所选菜单的第一项内容
第 3 步:用上或下方向键翻动菜单
第 4 步:用右向键选中要进行编辑的菜单项
• 显示内容的第一位开始闪动
第 5 步:按上或下方向键对闪动位进行编辑
2. 产品规格
概述
兼容传感器: +GF+SIGNET 3-27XX/2720pH/ORP
前置放大器/探头
包装壳箱
• 防护等级: NEMA 4X/ IP65 前面
• 外壳材料: PBT
• 盘装垫片: 氯丁橡胶
• 屏幕:
合成聚酯
• 按键:
4 个封装硅胶键
• 重量:
大约 325g(12oz.)
显示: ● 数码显示:LCD 2x16 位
CAL: > 7pH,10pH 三种缓冲液中的任意两种。
第 4 页 共 12 页
+GF+SIGNET 8750-1
GEORG FISCHER +GF+
Georg Fischer Piping Systems Ltd.
乔治•费歇尔管路系统有限公司
ProcessPro 仪表的编辑流程
第 1 步:按下并保持 ENTER 键:
显示探头输入的毫伏信号。用此项显示可以在标定期间决定探 头的相应状况。(7 pH 缓冲液=0mV±50mV)
Loop Output: 14.16 mA
显示 4-20mA 的电流输出值。
Last CAL: 06-30-01
显示维护日程或最近的标定日期。

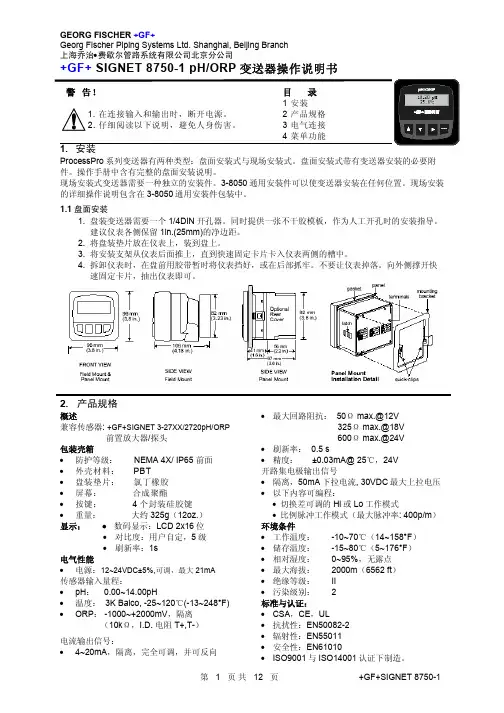

SIGNET 8750-1 pH ORP 变送器 操作说明书

SIGNET 8750-1 pH ORP 变送器 操作说明书

GEORG FISCHER +GF+ Georg Fischer Piping Systems Ltd. Shanghai, Beijing Branch 上海乔治•费歇尔管路系统有限公司北京分公司
3.3 开路集电极输出信号
当过程变量高于或低于设定值时,开路集电极 输出信号可以用作开关量信号,或根据过程变 量发出比例脉冲信号。
GEORG FISCHER +GF+ Georg Fischer Piping Systems Ltd. Shanghai, Beijing Branch 上海乔治•费歇尔管路系统有限公司北京分公司
+GF+ SIGNET 8750-1 pH/ORP 变送器操作说明书
警 告!
目录
1 安装
1. 在连接输入和输出时,断开电源。
• 对比度:用户自定能
• 电源:12~24VDC±5%,可调,最大 21mA
传感器输入量程:
• pH: 0.00~14.00pH
• 温度: 3K Balco, -25~120℃(-13~248°F)
• ORP: -1000~+2000mV,隔离
(10kΩ,I.D. 电阻 T+,T-)
分钟没有按键操作,ProcessPro 系列仪表会返回到视图菜单(VIEW)状态。 • 按上或下方向键可以选择不同的显示内容。显示选项是连续循环的。改变显示
选项并不会中断系统的正常工作。
• 改变显示选项不需要密码。 • 不能在视图菜单(VIEW)中对输出设置进行编辑。
pH 视图菜单(VIEW)
显示内容
在下面的示例中:
• 当 pH 值小于 5.0 时,输出信号为 0p/m • 当 pH 值等于 7.5 时,输出信号为 50p/m • 当 pH 值达到 10pH 及以上值时,输出信号

GF表中文说明书

GF表中文说明书

+GF+电导、电阻率仪设定说明书1当系统处于运行状态时,按下ENTER 键不放:●2秒进入CALIBRATE Menu (设定菜单)●5秒进入OPTIONS Menu (选项菜单)2密码为三次上一次下,按ENTER确认,进入设定状态。

●输入密码后。

将显示选定菜单的首选项。

3用上或下箭头键滚动菜单。

4按右箭头键选择要修改的项。

●第一个显示的位会开始闪烁。

5按上或者下键来修改闪烁的位。

●右箭头键转换闪烁的位。

6按ENTER键存储新的设定并回到步骤3故障处理+GF+流量表设定说明书1当系统处于运行状态时,按下ENTER 键不放:●2秒进入CALIBRATE Menu (设定菜单)●5秒进入OPTIONS Menu (选项菜单)2密码为三次上一次下,按ENTER确认,进入设定状态。

●输入密码后。

将显示选定菜单的首选项。

3用上或下箭头键滚动菜单。

4按右箭头键选择要修改的项。

●第一个显示的位会开始闪烁。

5按上或者下键来修改闪烁的位。

●右箭头键转换闪烁的位。

6按ENTER键存储新的设定并回到步骤3故障处理+GF+ PH表调节说明书1当系统处于运行状态时,按下ENTER 键不放:●2秒进入CALIBRATE Menu (设定菜单)●5秒进入OPTIONS Menu (选项菜单)2密码为三次上一次下,按ENTER确认,进入设定状态。

●输入密码后。

将显示选定菜单的首选项。

3用上或下箭头键滚动菜单。

4按右箭头键选择要修改的项。

●第一个显示的位会开始闪烁。

5按上或者下键来修改闪烁的位。

●右箭头键转换闪烁的位。

6按ENTER键存储新的设定并回到步骤3故障处理初始校正步骤-PH校正时必须使用4.0,7.0,10.0标准溶液,若标准溶液无效,则使用设定菜单中的基准及斜率设定。

初始校正前,首先在设定模式下设定探头温度。

进入初始校正菜单输入三次“上”,一次“下”进入菜单,输入时应****1、设定:将探头放入1号标准溶液中,PH 7.0=0MV, PH 4.0=177, PH 10=-177 误差±50mv2、响应 6.90PH --005mv 稳定30秒后。

工业在线PH计使用说明书

工业在线PH计使用说明书

工业在线PH计使用说明书————————————————————————————————作者:————————————————————————————————日期:ﻩ工业在线pH/ORP计十一、电极保养说明电极状况是否良好是影响pH/ORP仪表准确测量的重要因素。

建议定期清洗和校正,以获得精确稳定的测量值,不同情况下电极清洗方式及步骤见表11-1。

表11-1污染种类清洗方式清洗周期测试溶液中含有蛋白质,导致电极隔膜污染。

将电极浸入在HCL溶液中数小时7~15天硫化物的污染,电极隔膜变黑。

将电极浸入在HCL溶液中,直至电极隔膜发白为止7~15天油脂或有机物的污染用丙酮或乙醇短暂的清洗电极,时间约数秒。

7~15天一般性污染用0.1mol/L的HCL或NaOH清洗电极约几分钟20~30天上述方式清洗电极后,请用清水冲洗干净,并将电极浸入3mol/L的KCL溶液中约十五分钟,然后开始校正。

.15. 工业在线pH/ORP计目录一、规格............................................................................... ...................................1二、安全与注意事项..................................................................................... (2)2.1安装前注意事项............................................................................. (2)2.2使用注意事项..........................................................................................2三、安装说明........................................................................... ..............................33.1仪表安装..................................................................................................33.2电极安装..................................................................................................4四、接线说明........................................................................... ..............................5五、面板及按键说明.......................................................................................... (6)5.1前面板图............................................................................................... (6)5.2按键说明........................................................................ ................. (6)5.3按键复合功能说明..................................................................................6 六、仪表设置——pH部分............................................................................ (7)6.1仪表校正..................................................................................................76.2高低点继电器输出设置..........................................................................8 6.3温补设置............................................................................................... (9)6.4显示模式设置.........................................................................................10七、仪表设置——ORP部分..............................................................................117.1ORP校准.................................................................................................117.2高低点继电器输出设置........................................................................12八、继电器控制说明...........................................................................................13九、出错显示.......................................................................................................13十、出错解答.......................................................................................................14十一、保养说明............................................................................................. (15)工业在线pH/ORP计一、规格测量项目pH ORP TEMP测量范围0~14pH-1999mV~1999mV0~99.9℃解析率0.01pH 1mV 0.1℃精确度±0.05pH ±1mV ±1℃稳定性≤0.02pH/24h≤1mV/24h ≤0.5℃/24h标准液6.86/4.00/9.18或7.00/4.00/10.00任意标准液/校正两点自动校正输入校正/温度补偿手动温度补偿或Pt1000自动温度补偿显示高亮LCD显示控制方式Hi/Lo两组独立继电器控制输出继电器负载最大交流220V,5A 阻性负载信号输出4-20mA隔离信号输出,最大负载为500ΩpH:0~14pH ORP:-1400~1400mV输入阻抗≥1×1012Ω电源220VAC,50Hz 功率5W外形尺寸96*96*110mm 开孔尺寸86*86mm安装方式配电箱开孔安装重量0.65Kg工作环境环境温度:-5~55℃空气相对湿度:≤90%除地球磁场外周围无强磁场干扰.1.工业在线pH/ORP计十、出错解答◆数字胡乱跳动?答:可能指示、参比接线处漏电,尝试用无水酒精擦拭接线端子,并保持接线处湿度满足技术要求。

工业在线PH计-电子版说明书

工业在线PH计-电子版说明书

在线式PH计说明书工业在线中文PH计注意事项●使用时请遵守本说明书之操作规程及注意事项。

●在使用过程中若发现仪器工作异常或损坏请联系经销商,切勿自行修理。

●为使测量更精确,仪器须经常配合电极进行标定;●执行标定工作之前请将仪器通电预热三十分钟。

1.配置标准配置◇仪表一台◇PH或ORP电极一支(注:一整套时含有)◇紧固锁紧条两根◇用户使用说明书一本◇PH校准缓冲液药粉两包(6.86、4.00)可选附件◇电极安装支架◇电极流通杯2.产品简介新一代智能水质检测仪,拥有专利权。

具有中文菜单操作、稳定性高、重复性能优越、多功能等特点,能精确测量溶液中的PH值、氧化还原电位(ORP)和温度值。

广泛用于:环保、污水处理、火电、养殖、食品加工、印刷、冶金、制药、发酵、化工、自来水等溶液中PH值的在线检测。

主要特点:◇大屏幕点阵液晶显示、中文菜单操作、多参数同时显示。

◇自动温度补偿功能。

◇通讯功能:具有RS-485通讯接口(MODBUS协议部分兼容)(选配),可转换RS-232。

4~20 mA电流输出对应的PH值可以任意设定。

◇可选配本公司上位机在线采集软件,进行数据采集和处理。

◇记事本:PH/ORP模式分别能存储50个测量数据,用户可以根据需要记录测量数据。

◇历史曲线(选配):PH/ORP模式分别能记录50组的历史数据(采样间隔1-240分),并具有查询功能。

◇自动识别标准液,可恢复出厂设置。

◇看门狗功能:确保仪表不会死机。

◇掉电保护>10年。

◇核心部件来自国外著名品牌。

3.技术指标1.测量范围:-2.00~16.00PH,-1999~+1999mV (ORP),-10~130.0℃2.分辨率:0.01PH,1mV,0.1℃3.精度:±0.02 PH,±1mV,±0.3℃4.稳定性:≤0.01pH/24h5.PH标准液:6.86/4.00/9.18 7.00/4.00/10.016.温度补偿:0~99.9℃(PH)7.PH校正范围:零点±1.45PH;斜率±30%8.控制接口:两组ON/OFF继电器接点,分为高点、低点报警控制。

pH计的操作手册

pH计的操作手册
$),
&FfbS " p H
aua#Bg( 1 2 1 1 1 2 1 9 1''
+G%%, %~%Am@,b.
4, #%@sRm$&$&,
W{[]@x@H WA(Z$ ATC ATC i%@f%\%%m%@%b%Bm@J%d$dm MTC
&#E). PU%?E:IQGATC?
ቤተ መጻሕፍቲ ባይዱ
t@$?j$J t€tlJB DELTA 320 pH it%#%# -
3
BzWBm#a"awz.
1, 2. 3. 4. 5. 6.
am%&:
%&33:
~ ~ ~ ~ ~ b ~
&E\t&$@H: $$EM$: $$E%%&&:
PH $%Auto end ~ M T C 25°C b=2 100% 7pH ( 2 5 % )
:
t@$+$J #€$IJB DELTA 320 pH it%ii$S.M
DELTA 320 pH itB&li&B?%mZV%ie3$Bi*Y mltkigafi
flgso
t@$?jBt€tlJB DELTA 320 pH it%#%# -
1
7
1. 7 1.2 1.3 1.4
9%
#&,gBS&. ............................................................................................. 4
1
%B&VM
t@$?jBt€tlJB DELTA 320 pH it%#%# -

8750-1 chinese(gf 探头说明书)

8750-1 chinese(gf 探头说明书)

+GF+ SIGNET 8750-1 pH/ORP 变送器操作说明书注意:1 在连接输入和输出时, 断开电源;2 细阅读以下说明,避 免人身伤害。

目录 1 安装2 性能指标3 电气接线4 菜单功能1 安装ProcessPro 变送器有两种安装方式:盘装和现场安装。

盘装需要必要的安装支架,本说明书会介绍盘装说明。

现场安装需要两种安装支架中的一种。

3-8052整体组装件把传感器和变送器结合成一体。

3-8050普通组装件可将变送器安装在可能的任何位置。

整体组装和普通组装的详细说明请参考3-8052和3-8050组件说明。

1.1盘装1盘装变送器需要一个1/4D IN 开孔器,为了手动开孔,安装指导将会提供一个不干胶模板。

建议每个仪表之间在各个边保 留1英寸的间隔; 2装好密封垫片,将仪表装在盘面上;3从仪表后面将安装支架向前推进,直到快速卡片嵌入弹簧槽内;4拆卸仪表时,向外侧按住快速卡片即可。

但要注意,扶住仪表小心仪表从盘面上掉落。

正视(盘装和现场安装) 侧视(线场安装) 侧视(盘装) 盘装2 性能指标普通适用电极:+GF+ SIG NE T 3-27XX/2720 p H/O RP 前置放大器/电极精度:±0.03p H, ±2mVO RP 密封:·等级:NEMA 4X/IP 65 ·外壳:PB T·盘装垫片:氯丁橡胶 ·屏幕:合成聚酯·按键:4个硅胶按键 ·重量:约325克 显示:·2×16数字L CD·对比度:5个等级,可选择 ·刷新率:1秒 电气·电源:12-24V DC ±10%,最大电流21mA 电极输入范围:·p H :0.00-14.00p H·温度:3K Balc o,-25-120℃(-13-248℉) ·O RP: -1000至+2000mV,隔离, (10K Ω I.D.电阻 T +,T -) 电流输出:·4-20mA ,隔离,可调整且反向 ·最大回路阻抗:50Ω@12V ,325Ω@18V ,600Ω@24V ·刷新率:100ms·输出精度:±0.03mA @25℃,24V 开集电极输出,光电隔离:·50mA 最大下拉电流,30VD C 最大上拉电压·可编程对于·Hi ,L o 可调偏移量·正比例脉冲(最大:300个脉冲/分钟) 环境·运行温度:-10ºC-70ºC (14-158ºF ) ·保存温度:-15ºC-80ºC (5-176ºF) ·相对湿度:0-95%,无凝点 ·最大海拔:2000m(6562ft) ·绝缘等级:Ⅱ ·污染等级:2标准和认证·CSA ,CE ,U L·抗干扰性:E N 50082-2 ·辐射:EN 55011 ·安全:EN 61010·IS O9001和ISO14001认证下制造3 电气接线注意:若在拆下接线前未完全按下端子柄,接线端子可能会损坏。

PH计中文说明书

PH计中文说明书

HB-9123型智能pH分析仪使用说明书启动如果分析器是新的且还没有安装,那么按照手册上所描述的操作,电子硬件在安装之前进行排列和程序配置。

安装和线路程序对于新的设备有不同的选择装置,请看说明书的附图。

如果仪器已预先安装那么分析器需要附加电极然后接上电源。

一旦控制器的电源消失几秒钟或更长,控制器就会通过其自动启动程序进入初始化,错误检查,然后显示PH值和正常操作分析器。

所有程序安装,校准安装和缺省将被分析器保存,就如内存有一组电池。

分析器起动检测〔tESt〕和〔-〕交替闪烁时起动程序,当它执行记忆测试时顶部LED不停的闪烁。

分析器将连续显示分析的数据,在数字显示9123的情况下,硬件选定数字,程序当前的数字,如〔200〕。

程序过程显示测试任一工具,依次显示。

同时每个LED将依次变亮。

如果分析器通过所有测试那么硬件完全起到作用,分析器转到PH显示器,如果发现则显示错误。

如果分析器显示+Err或者-Err这表明输入失效。

只要任何输入失效,LED将变亮。

一个失效错误表明电极没有在溶解状态。

就是失效。

或者没有联接适当。

如果LED错误仍保持亮至错误显示段<从主菜单中选择[Err])则看哪些错误该删除校准设置如果分析器已预先校准那么分析器将用最近准确的校准设置,否则用错误设置。

如果错误和警告信息发生实际上最近的校准仍会保存。

在预起动后IC CONTROLS可取化学校准。

看校准章节。

分析器安装和变量在任何时候可观或可改变。

参照菜单;灰色的阴影部分表示程序安装。

移动程序大纲在第4页到第5页上。

使用菜单对于所有的分析器就像是一册快速参考指南。

容易使用-无条件记忆不论先前运行的菜单在哪,分析器都能记忆,且能提供菜单。

可用箭头键退出菜单进入功能,按〔SAMPLE〕返回初设。

然后用右键头确定位置。

主显示――按Sample键SAMPLE键的功能是显示初样或原始输入的起点,SAMPLE键不能区分菜单。

分析器显示的PH值是初始值,分析器的两个输入:PH和温度,依次分别排列在菜单的左下方,用上下键头键可依次显示。

GFSIGNET8750PHORP变送器说明书

GFSIGNET8750PHORP变送器说明书
12.白色(温度﹣)TC元件(3K BalcoPH,10KΏORP ID阻抗)
接线技巧
·不要将传感器电缆敷设在含交流电源线的套管中—电噪声将干扰传感器信号。
·将传感器电缆敷设在接地的金属套管中,可以预防受潮、电噪声干扰以及机械损伤。
·封闭电缆引入部位,以免受潮。
·如果要将两根电线接在同一个接线端上时,应将线头焊接或绞在一起。
18.白色(温度﹣)TC元件(3K BalcoPH,10KΏORP ID阻抗)
接线技巧
·不要将传感器电缆敷设在含交流电源线的套管中—电噪声将干扰传感器信号。
·将传感器电缆敷设在接地的金属套管中,可以预防受潮、电噪声干扰以及机械损伤。
·封闭电缆引入部位,以免受潮。
·如果要将两根电线接在同一个接线端上时,应将线头焊接或绞在一起。
拆线步骤
1.用一把小螺丝刀按下橙色的接线杆,以打开接线夹。
2.接线夹完全打开后,从接线端中抽出电线。
接线端说明
1.AUX电源﹢12~24VDC
2.AUX电源﹣
集电极开极输出
3.(﹢)最大回路阻抗:
4.(﹣)12V时最大50Ω,
18V时最大325Ω,
24V时最大600Ώ
集电极开集晶体管程序设定如下:
·高/低可调节磁滞现象报警
·依次按▲▲▲▼按钮,显示:校准:XXXX密码
选择菜单
:包含显示设置和输出参数。
·按住ENTER键5秒钟,显示:校准:----输入密码
·依次按▲▲▲▼按钮,显示:校准:XXXX密码
菜单技巧
·出现“>”标记后,按►键向右滚动,可对从顶到底的各行进行编辑。
·在校准或选项菜单中,变送器将继续测量及控制输出。按“>”时,输入值将保持在最

ph计使用说明书

ph计使用说明书

1.When unpacking, check electrode for possible mechanical damage to the membrane(1),the diaphragm(3)or the body(2).electrodes subject to complaints must be returned to us or to our agent in the original box indicating the invoice number.2.take off watering cap(7) and flush electrode with distilled water.After rinsing with dist. water, wipe the electrode with a tissue. Do not rub as an increase of the response time might result.3.remove rubber cap which covers the electrolyte filling aperture(4) or cut off nipple(T) to ensure pressure equalization with the atmosphere.4.eliminate any air bubbles inside the membrane space(6) of the measuring electrode by smoothly swinging the unit in the vertical plane.5.to renew a dried out glass membrane, soak it for several hours in the appropriate storage solution. it is recommended to store glass electrodes in dist. water, combined and reference electrodes in the reference electrolyte solution(as under 8)6.after a long and dry storage period, the glass membrane can be reactivated with hydrofluoric acid(code no.51-340 073) :the electrode membrane is dipped for 1 min. in this solution followed by rinseng with dist. water and soaking for 12 hours in the storage solution.7.electrodes with ground sleeve diaphragm: slightly lift the ground sleeve so that some reference electrolyte drops out.8.check level of electrolyte (5) which should be approx.10mm below refilling aperture (4).refill,if necessary with:-3M KCl+AgCl(order no.51 340 235) for electrodes with Ag/AgCl wire-3M KCl (order no.51 340 235) for high temperature electrodes with ARGENTHAL cartridge.9.electrodes with gellified electrolyte without refilling port are treated as per 1,2,4,5,6,above.for storage we recommend a solution 3 mol/L KCl.10.before calibrating or taking measurements, attention should be paid to the instructions of the relative PH instrument manufacturer. Additionally, please refer to the METTLER TOLEDO brochure “practice and Theory of Ph measurement”1.打开包装,检查电极上可能出现的机械损伤,包括薄膜1 membrane(1),隔膜3 diaphragm(3)和主体2 body(2)。

GF-8750pH表调试说明

GF-8750pH表调试说明

Signet 8750-1 pH/ORP
pH表快速调试说明
1、按住[ENTER]键5秒钟,出现[Set Temperature]温度界面,
通过[上下按钮]改变到[Loop Range]pH范围界面,通过[上下按钮]改变到[Output Mode]输出模式界面,通过[右向箭头]改变到模式界面,然后通过[上下按钮]键进行修改输出模式为[High]高报警;按[ENTER]键保存修改值。

2、通过[上下按钮]改变到[Output Set]输出设置界面,通过
[右向箭头]改变到设置界面,然后通过[上下按钮]键进行修改输出报警值,按[ENTER]键保存修改值。

3、通过[上下按钮]改变到[Last CAL]最后修改界面,通过[右
向箭头]改变到修改界面,然后通过[上下按钮]键进行修改日期,按[ENTER]键保存修改值。

4、同时按住上、下两个键盘三秒钟,即退出到主画面。

ph计使用

ph计使用

pH计使用说明
一、标定(每天标定)
1、开机,按模式键一次,使其在pH测量状态。

2、将电极上加液口打开,以保持电极内氯化钾溶液的液压差。

3、将温度电极和复合电极同时插入pH6.86的标准缓冲液中,按模式键一次到定位状态,仪器显示缓冲液所产生的mV,读数稳定后,按确认,仪器显示该温度下得标称值,再按确认,进入斜率状态。

4、用蒸馏水清洗电极后,插入pH4.00或9.18缓冲液,仪器显示缓冲液所产生的mV,读数稳定后,按确认,仪器显示该温度下得标称值,再按确认,自动回到pH测量状态,可以进行测量。

二、测量
1、经过标定的仪器,开机按模式键,进入pH测量模式。

2、将电极上加液口打开,将温度电极和复合电极同时插入待测液,搅拌,使其稳定后读数。

3、清洗电极,关闭加液口,盖上加有3mol/LKCl的盖子。

4、更换清洗用蒸馏水。

三、注意事项:
1、复合电极不用时,可充分浸泡3M氯化钾溶液中。

切忌用洗涤液浸洗。

2、使用前,检查电极前端的球泡。

正常情况下,电极应该透明而无裂纹;球泡内要充满溶液,不能有气泡存在。

3、测量浓度较大的溶液时,尽量缩短测量时间,用后仔细清洗,防止被测液粘附在电极上而污染电极。

4、清洗电极后,不要擦拭玻璃膜,而应吸干, 避免损坏玻璃薄膜、防止交叉污染,影响测量精度。

5、测量中注意电极的银-氯化银内参比电极应浸入到球泡内氯化物缓冲溶液中,避免电计显示部分出现数字乱跳现象。

使用时,注意将电极轻轻甩几下。

6、电极不能用于强酸、强碱或其他腐蚀性溶液。

7、严禁在脱水性介质如无水乙醇等中使用。

PH计标定说明书(1)

PH计标定说明书(1)

E+H PH标定步骤e,h,ph计标定(篇一)PH标定步骤1、用标定液标定。

准备好两种标定液,分别PH=6.86和PH=4 的标定液(化验室可以配制)2、将电极和变送器连接好,用蒸馏水清洗电极后,把电极浸入PH=6.86 的标定液中,然后按CAL键,按+或者-找到Calibration,按CAL 键,会出现,用+或者-将此值修改为6.86后,按CAL键2次,此时屏幕会闪烁一段时间,直到显示值稳定,然后会自动进入,然后把电极取出,用蒸馏水清洗后放置在PH=4的标定液中一段时间,然后按CAL 键2次,此时屏幕会闪烁一段时间,直到显示值稳定后会出现变送器计算出的标定斜率,按CAL键,出现计算零点值,按CAL键出现,按CAL键,出现,按CAL键保存标定结果,返回到测量画面。

标定完成。

注意:如果标准液的PH值与变送器的显示值相差过大,会出现标定错误E32,此时标定无法进行。

如果会这样,请:变送器是否有报警?接线是否正确电极是否有损坏电极不可长时间在空气中暴露,长时间暴露会引起电极老化,不用时用饱和KCL或者一般水来浸泡,不要用蒸馏水浸泡。

E H-PH表的标定步骤e,h,ph计标定(篇二)ENDRESS+HAUSER标定步骤:1. 按CAL 键,屏幕显示CODE,用“+”键输入密码222. 屏幕显示CALIBRATE,.按CAL 屏幕显示温度,继续按CAL,屏幕下方显示BUFFER1,上方显示PH值,值后面是个C12,将电极放入6.86缓冲液中,将PH值修改到6.86。

3. 按E键,PH值后面变成C13,再按E键,屏幕闪10秒,稳定后标定完成4. 按E键(自动)屏幕下方显示BUFFER2,上面显示4.00 后面是C14,将电极放入4.00的缓冲液中5. 按E键,变成C15,再按E键,屏幕闪10秒,稳定后标定完成。

6. 按E键,屏幕出现SLOPE(斜率)显示7. 按E键,屏幕出现ZERO(零点)显示8. 按E键,屏幕出现STATUS(状态OK)显示9. 按E键,屏幕出现STORE(保存YES),按E键保存,10. 结束。

pH计使用方法说明书

pH计使用方法说明书

pH计使用方法说明书说明书编号:pH-001版本号:V1.01. 引言pH计是一种用于测量溶液酸碱度的仪器,广泛应用于化学、生物、食品等领域。

本说明书旨在介绍pH计的正确使用方法,确保用户能够准确测量并获得可靠的结果。

2. 安全须知- 在操作pH计时,请务必遵守实验室的安全操作规范。

- 避免将pH计暴露在高温、潮湿或有腐蚀性的环境中,以免影响测量准确性。

- 不要让pH计与强酸、强碱或有机溶剂直接接触。

3. 准备工作3.1 验证pH电极- 检查pH电极是否完好无损,如有损坏,请及时更换。

- 使用酸性和碱性标准溶液进行校准,确保电极的测量范围准确。

3.2 校准pH计- 将pH计打开并连接电源。

- 按照pH计说明书,使用适当的标准溶液进行零点和斜率校准。

- 校准完成后,确认pH计显示屏上的数值与标准溶液的期望值相符。

- 如果偏差超过设定范围,请重新校准。

4. 测量操作4.1 准备样品- 将待测溶液取样并放入容量合适的杯子或容器中。

- 确保样品温度稳定,避免温度变化对测量结果的影响。

4.2 测量过程- 打开pH计电源,等待其稳定。

- 将pH电极插入待测样品中,确保电极被完全浸没。

- 等待一段时间,直到pH计稳定并显示出准确的数值。

- 记录测量结果,并将pH计电极清洗干净并放回到保存液中。

5. 仪器维护5.1 清洁电极- 使用纯净水轻轻冲洗pH电极,去除悬浮物和污垢。

- 尽量避免使用化学溶剂或刷子清洁电极,以免损坏其敏感膜。

- 电极清洗干净后,将其置于保存液中保存,以延长使用寿命。

5.2 定期校准- 根据pH计的使用频率和要求,定期进行校准以确保测量准确性。

- 在校准时,使用酸性和碱性标准溶液进行零点和斜率的调整。

6. 常见问题与解答以下是一些常见问题的解答,可能会对您在使用过程中遇到的问题有所帮助:Q: pH计读数不稳定怎么办?A: 请确保pH电极完好无损,并进行校准。

同时,避免外界震动和温度变化。

Q: 如何选择适当的标准溶液进行校准?A: 根据待测样品的酸碱程度,选择相应pH值的标准溶液进行校准。

在线GF流量计pH计和电导仪的操作作业指导书

在线GF流量计pH计和电导仪的操作作业指导书

在线GF流量计pH计和电导仪的操作作业指导书
1.目的
校准在线GF流量计、pH计和电导率仪,得到准确的流量、pH值和电导率。

2.适用范围
水处理间在线GF流量计、pH计和电导率仪。

3.职责
3.1 水处理员负责执行本文件;
3.2 工程外围领班负责监督执行本文件;
3.3 工程经理对本文件的有效性负责。

4.定义

5. 程序
5.1 在正常操作情况下,仪表将固定地显示“显示”菜单。

按住“ENTER”2 秒钟,出现“校准”菜单。

按住“ENTER”5 秒钟,将出现“选项”菜单。

5.2 进入“校准”菜单或“选项”菜单后,按要求依次按“▲”,“▲”,“▲”,“▼”键输入密码,然后显示所选菜单的第一条项目。

5.3 按“▲”键或“▼”键,选择要修改的项目。

按“▼”键,确认要修改的项目,该项目的第一个元素将闪烁。

按“▼”键,选择闪烁的元素。

按“▲”键或“▼”键,修改闪烁的元素。

5.4 修改完毕,按“ENTER”键,保存新的设定。

然后返回到 5.3 步。

5.5 设定完毕,同时按住“▲”键和“▼”键,则返回到显示菜单。

5.6 在“校准”菜单或“选项”菜单下,如果 10 分钟内没有对任何键进行
操作,则返回到“显示”菜单。

6. 培训及发放部门
6.1 培训:水处理员必须接受本文件和相关的作业指导书的培训。

6.2 发放部门:工程部
7.记录
无。

PH计标定说明书

PH计标定说明书

E+H PH标定步骤e,h,ph计标定(篇一)PH标定步骤1、用标定液标定。

准备好两种标定液,分别PH=6.86和PH=4 的标定液(化验室可以配制)2、将电极和变送器连接好,用蒸馏水清洗电极后,把电极浸入PH=6.86 的标定液中,然后按CAL键,按+或者-找到Calibration,按CAL 键,会出现,用+或者-将此值修改为6.86后,按CAL键2次,此时屏幕会闪烁一段时间,直到显示值稳定,然后会自动进入,然后把电极取出,用蒸馏水清洗后放置在PH=4的标定液中一段时间,然后按CAL键2次,此时屏幕会闪烁一段时间,直到显示值稳定后会出现变送器计算出的标定斜率,按CAL键,出现计算零点值,按CAL键出现,按CAL键,出现,按CAL键保存标定结果,返回到测量画面。

标定完成。

注意:如果标准液的PH值与变送器的显示值相差过大,会出现标定错误E32,此时标定无法进行。

如果会这样,请:变送器是否有报警?接线是否正确电极是否有损坏电极不可长时间在空气中暴露,长时间暴露会引起电极老化,不用时用饱和KCL或者一般水来浸泡,不要用蒸馏水浸泡。

E H-PH表的标定步骤e,h,ph计标定(篇二)ENDRESS+HAUSER标定步骤:1. 按CAL 键,屏幕显示CODE,用“+”键输入密码222. 屏幕显示CALIBRATE,.按CAL 屏幕显示温度,继续按CAL,屏幕下方显示BUFFER1,上方显示PH值,值后面是个C12,将电极放入6.86缓冲液中,将PH值修改到6.86。

3. 按E键,PH值后面变成C13,再按E键,屏幕闪10秒,稳定后标定完成4. 按E键(自动)屏幕下方显示BUFFER2,上面显示4.00 后面是C14,将电极放入4.00 的缓冲液中5. 按E键,变成C15,再按E键,屏幕闪10秒,稳定后标定完成。

6. 按E键,屏幕出现SLOPE(斜率)显示7. 按E键,屏幕出现ZERO(零点)显示8. 按E键,屏幕出现STATUS(状态OK)显示9. 按E键,屏幕出现STORE(保存YES),按E键保存,10. 结束。

PH计使用说明

PH计使用说明

pH计的使用方法酸度计简称pH计,由电极和电计两部分组成。

使用中若能够合理维护电极、按要求配制标准缓冲液和正确操作电计,可大大减小pH示值误差,从而提高化学实验、医学检验数据的可*性。

一、正确使用与保养电极目前实验室使用的电极都是复合电极,其优点是使用方便,不受氧化性或还原性物质的影响,且平衡速度较快。

使用时,将电极加液口上所套的橡胶套和下端的橡皮套全取下,以保持电极内氯化钾溶液的液压差。

下面就把电极的使用与维护简单作一介绍:⒈复合电极不用时,可充分浸泡3M氯化钾溶液中。

切忌用洗涤液或其他吸水性试剂浸洗。

⒉使用前,检查玻璃电极前端的球泡。

正常情况下,电极应该透明而无裂纹;球泡内要充满溶液,不能有气泡存在。

⒊测量浓度较大的溶液时,尽量缩短测量时间,用后仔细清洗,防止被测液粘附在电极上而污染电极。

⒋清洗电极后,不要用滤纸擦拭玻璃膜,而应用滤纸吸干, 避免损坏玻璃薄膜、防止交*污染,影响测量精度。

⒌测量中注意电极的银—氯化银内参比电极应浸入到球泡内氯化物缓冲溶液中,避免电计显示部分出现数字乱跳现象。

使用时,注意将电极轻轻甩几下。

⒍电极不能用于强酸、强碱或其他腐蚀性溶液。

⒎严禁在脱水性介质如无水乙醇、重铬酸钾等中使用。

二、标准缓冲液的配制及其保存⒈pH标准物质应保存在干燥的地方,如混合磷酸盐pH标准物质在空气湿度较大时就会发生潮解,一旦出现潮解,pH标准物质即不可使用。

⒉配制pH标准溶液应使用二次蒸馏水或者是去离子水。

如果是用于0.1级pH计测量,则可以用普通蒸馏水。

⒊配制pH标准溶液应使用较小的烧杯来稀释,以减少沾在烧杯壁上的pH标准液。

存放pH标准物质的塑料袋或其它容器,除了应倒干净以外,还应用蒸馏水多次冲洗,然后将其倒入配制的pH标准溶液中,以保证配制的pH标准溶液准确无误。

⒋配制好的标准缓冲溶液一般可保存2—3个月,如发现有浑浊、发霉或沉淀等现象时,不能继续使用。

⒌碱性标准溶液应装在聚乙烯瓶中密闭保存。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
相关文档
最新文档
