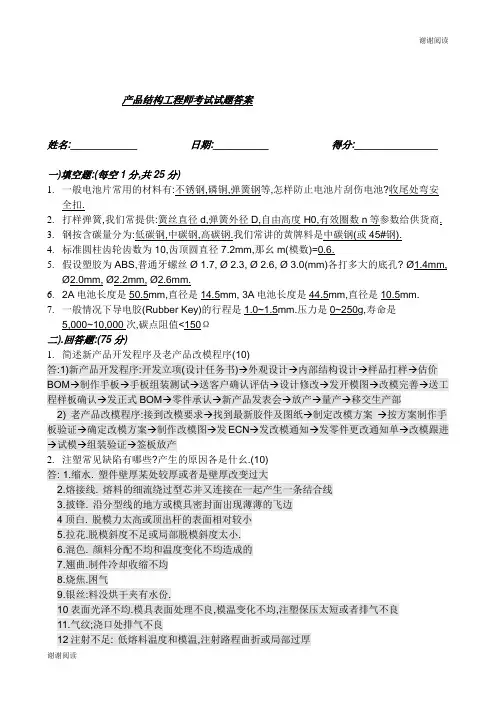

产品结构工程师笔试试题答案

产品结构工程师考试试题答案

姓名:____________ 日期:__________ 得分:_______________

一)填空题:(每空1分,共25分)

1.一般电池片常用的材料有:不锈钢,磷铜,弹簧钢等,怎样防止电池片刮伤电池?收尾处弯安全

扣，毛刺方向与电池面反向

2.打样弹簧,我们常提供:簧丝直径d,弹簧外径D,自由高度H0,有效圈数n等参数给供货商.

3.钢按含碳量分为:低碳钢,中碳钢,高碳钢.我们常讲的黄牌料是中碳钢(或45#钢).

4.标准圆柱齿轮齿数为10,齿顶圆直径7.2mm,那幺m(模数)=0.6.

5.假设塑胶为ABS,普通牙螺丝Ø 1.7, Ø 2.3, Ø 2.6, Ø 3.0(mm)各打多大的底孔?Ø1.4mm,

Ø2.0mm,Ø2.2mm,Ø2.6mm.

6.2A电池长度是50.5mm,直径是14.5mm, 3A电池长度是44.5mm,直径是10.5mm.

7.一般情况下导电胶(Rubber Key)的行程是1.0~1.5mm.压力是0~250g,寿命是5,000~10,000

次,碳点阻值<150Ω

二).回答题:(75分)

1.简述新产品开发程序及老产品改模程序(10)

答:1)新产品开发程序:开发立项(设计任务书)→外观设计→确定设计方案→内部结构设计→制作样品→核价并制作BOM表→手板组装测试→送客户确认评估或设计评审→设计修改→发开模图→开制模具→首件确认→改模完善→最终样件确认→发正式BOM及图纸→零件承认→新产品发布会→放产→量产→移交生产部

2) 老产品改模程序:接到改模要求→找到最新胶件及图纸→制定改模方案→按方案制作手板验证→确定改模方案→制作改模图→发ECN→发改模通知→改模跟进→试模→组装验证→签样放产

2.注塑常见缺陷有哪些?产生的原因各是什幺.(10)

答: 1.缩水. 塑件壁厚某处较厚或者是壁厚改变过大

2.熔接线. 熔料的细流绕过型芯并又连接在一起产生一条结合线

3.披锋. 沿分型线的地方或模具密封面出现薄薄的飞边

4顶白. 脱模力太高或顶出杆的表面相对较小

5.拉花.脱模斜度不足或局部脱模斜度太小.

6.混色. 颜料分配不均和温度变化不均造成的

7.翘曲.制件冷却收缩不均

8.烧焦.困气

9.银丝:料没烘干夹有水份.

10表面光泽不均.模具表面处理不良,模温变化不均,注塑保压太短或者排气不良

11.气纹;浇口处排气不良

12注射不足: 低熔料温度和模温,注射路程曲折或局部过厚

13.气泡:熔料高温发生热降解形成气泡.

3.以下为导电胶(Rubber Key)的二视图,请补全视图(5)

5.用AUTOCAD叙述下图的作法;(5)
