管道流量开关选型手册
HD1K-015GM040流量开关选型手册
HD1K-015GM040流量开关选型手册
1、有挡板式（可显示流量）。
2、浮子式。
3、金属转子式（可显示流量）。
4、粘度补偿式。
5、旋叶式（可显示流量）。
6、热式流量开关（可显示流量）。
7、亦可用插入式电磁流量计式。
那么流量开关该如何选型呢？
选择合适的流量开关除了根据自己需求功能选型之外，还应根据流体工况特性、安装要求、环境条件、经济性等因素合理选型。
①安装环境。
现场安装环境主要指测量管径大小、直管段长度、管道是否有振动、周围是否有强磁场干扰和高温辐射热等。
②安全性。
防止事故发生。
比如，测量腐蚀性介质时，根据腐蚀性强度选用合适的内衬材质，可燃性气体的环境应选用防爆型仪表。
③节能性。
流体经过流量仪表前后的压损，压损值越小节能性越好。
非接触式如超声波流量计、电磁流量计、弯管流量计无压损。
④流体特性。
流体特性主要指流体成分、温度、压力、黏度等。
根据实际情况逐步确认选型范围。
首先从成分（液体、气体、蒸汽、脏流污程度）区分，差压式流量计和涡街流量计基本适应以上流体。
⑤准确性和经济性。
一般本身其性能相对稳定、重复性好、使用寿命较长、量程比范围宽的流量计有利于后期增加工艺设备测量参数调节，从而减少投资。
SMC流量开关PF3W 中文操作手册
按下
键确认。
进入迟滞值设定。
按下
键确认。
返回功能设定模式。
c.选择累计流量输出模式时
选择累计增加或累计减少
累计增加或累计减少由 OUT1 设定，不能在此设定。
通过
或
键选择合适的输出模式。
~ 16 ~
操作说明书
电子式流量开关
机种名称
PF3W7##
型号/系列
感谢您选择 SMC PF3W7 系列电子式流量开关。
使用前请仔细阅读此操作说明书，以确保您对产品的功能及使用限制完全了解。
请保存好此操作说明书以便日后查用。
想要获取更详尽的操作说明，请访问SMC网站（）或直接与我们联
返回功能设定模式。
5．完成
~ 12 ~
○输出规格
*在迟滞模式或窗口比较模式下，流量波动可能会导致输出的波动。
~ 13 ~
在此情况下，设定值请保持充分的余量以确保输出的稳定性。
*选择累计脉冲输出时，输出指示灯会熄灭。
■[F2]OUT2 设定
可选择 OUT2 输出模式。
屏幕显示颜色不可在 OUT2 中设定。
P1H/n1H/H1
设定
（见 10 页）
Add/dEC
设定
（见 11 页）
4． 选择屏幕显示颜色
SoG/SoR/Red/GRN（见 12 页）
5． 完成
[F1]OUT1 设定完毕。
*选择反向输出模式时屏幕显示颜色也随之变化。
<操作>
1． 选择输出模式
在功能选择模式下按
或
键切换直至主屏幕显示[F1]。
有可能会造成人员伤害或发生故障。
■请不要在产品的规格范围外使用
请不要使用易燃性或者对人体有影响的气体、流体。
E+H流量仪表选型手册
作
应用广泛 ·一体化型流量监控仪适用于所有应用场合 ·可安装在：
钢质管道上（最小管径为DN25） 塑料管道上（最小管径为DN15）
操作简便 ·通过旋转开关设定开关点 ·现场设定满量程值 ·可在安装前对仪表进行设置
Endress + Hauser
Magphant
操作
测试模式
设定界限值 以满量程值百分比 形式设定
红 色L CD 用于指示界限值或报错显示
绿色L CD 用于指示是否超出满量程
满量程调钮
操作显示界面
时间常数， 电流输出 及继电器响应时间
继电器功能， 出错，到达 设定值时动作
最小/最大值 ，故 障 保护
IEC 758
热参数和 温度 等级 （适用于 防爆2区）
T环 境 T介质（ 参 见 下述 说 明）
7
Endress + Hauser
Magphant
产品选型
补充资料
型号/探 头垫 圈 A1 双端 螺母 ，适 用于DN25...2000（1″...80″ ）
（仅适用于焊接连接方式） A2 适用 于管 径为DN15…1000（1/2″…40″ ）的 塑料 管道
25℃时为16 bar；120℃时为10 bar
1...5 m/s（无级变速）
读数值的±2%（流率＞1 m/s的介质，现场标定）
读数值的±2%
≥20 μS/cm
符合CE EN 50081-1-2和EN 50082-1-2
IP 66 / NEMA 4X/ 4X 型
材料 传 感 器传 感 器 头
流量开关规格书
35
36
37
38
39
40
41
42 43 推荐制造商 Manufacturer
其他 Miscell
44
45
46 说明 NOTES：
档案号PROJECT No： 设计阶段 STAGE: 页数PAGE:
版本 FA
REV
最大 MaxFlow
正常 NorFlow 最小MinFlow
标准密度 Std. Density k动g/力m粘3n度 Dyn Visc(mPa.s)
工艺条件 Process Condition
13
14
15
16
流量开关 Flow Switch
17
18 型号 Model
型式 Type
19 公称直径 DN (mm)
20 压力等级 Pressure Rating MPa
21 操作温度Oper. Temp.℃ 最大Max.
22 精度 Accuracy
23 连nn. Size
25 法兰标准 Flange STD.
等级 Rating
26 法兰材质 Flange Mat'l
密封面 Facing
27 本体材质 Body Mat'l
仪表规格书（流量开关） INSTRUMENT SPECIFICATION
(FLOW SWITCH)
1 仪表名称 Instrument Name
概况 General
2 位号 Tag Number 3 检测位置 Service 4 工艺管线尺寸Pipe Size mm 外径/内径 O.D/I.D 5 工艺管道材质Pipe Mat'l 管道等级 Class
28 电源 Power Supply

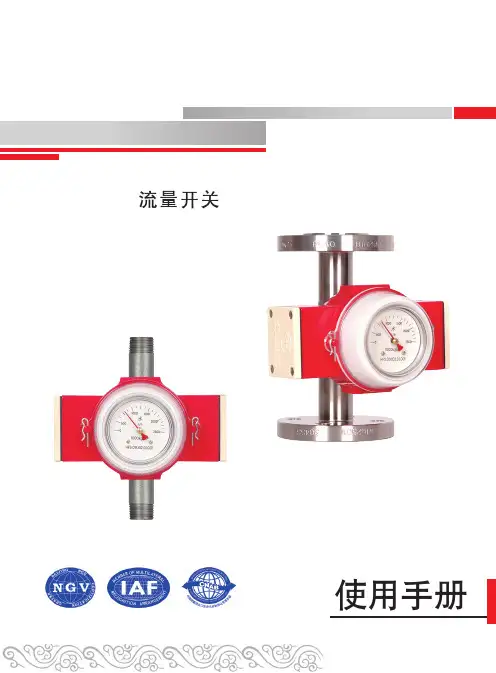

管道流量开关选型手册
使用手册11.概述流量开关主要用于管道中的液体流量监测及开关输出。
它坚实的结构和稳定的性能可广泛应用于发电机、电动机、轧机、压缩机、传送机和其它机器的冷却、润滑系统中。
当流量超过或低于设置的预置开关点时，它可以输出一个控制信号。
这个预置开关点可以设置在量程中的任何一个位置，开关点在安装后的条件下，也可以很方便的进行调整。
2.特点· 流线型结构设计、坚固耐用。
· 磁性耦合测量系统。
· 安装方向任意；垂直、水平安装任意。
· 多种材料的选择。
· 测量量程宽广。
· 清晰的流量显示刻度、读取方便，旋转指针。
4.测量原理采用锥形测量管和测量靶，当流体沿着锥形管通过时，测量靶依据流量的大小而产生位移，测量靶的位移，靠弹簧平衡力的作用下，而产生平衡，通过磁耦合系统传到指示系统，而实现流量的监测和控制。
4.1 系列测量系统3 锥管结构形式 4.2 系列测量系统5 喷嘴结构形式·管螺纹连接3/4" ~ 2 1/2"·适用于水平、垂直管道·旋转形式刻度·1或2个流量限位开关·测量系统3或5·法兰连接DN15 ~ DN50/65(1/2" ~ 2 1/2")·适用于水平、垂直管道·旋转形式刻度·1或2个流量限位开关·测量系统3或5·法兰连接DN80 ~ DN200(3" ~ 8")·适用于水平、垂直管道·旋转形式刻度·1或2个流量限位开关·测量系统73.类型2流量范围(l/h)编号压力损失△Pmax(kPa) 3/4"DN1520-16015018.540-250150212.050-400150315.080-600150420.0150-1000150545.0200-1600150645.0300-2500150745.0 1"DN25200-1600250110.0300-2500250220.0400-3000250330.0500-4000250440.01 1/2"DN40500-400040017.0800-6000400211.01000-8000400313.01200-10000400415.0 2"(2 1/2")DN50(65)1200-1000050018.02000-16000500225.02500-20000500335.04000-25000500338.07500-30000500440.0流量范围(m3/h)编号压力损失△Pmax(kPa) DN8010-408001 1.512-508002 1.016-608003 1.020-708004 1.0 DN10015-6010001 2.020-8010002 1.525-10010003 2.030-12010004 3.0 DN12525-10012501 2.530-12012502 2.540-15012503 2.545-18012504 3.0 DN15040-15015001 3.045-18015002 3.560-22015003 3.565-25015004 3.0 DN20050-22020001 4.570-25020002 4.05.流量表螺纹法兰大口径法兰38.技术参数仪表型号测量范围流量 (m 3/h)0.02 - 300.02 - 3010 - 250连接形式螺纹连接3/4" - 2 1/2"--法兰连接-DN15-DN65(1/2"-2 1/2")DN80-DN200(3" - 8")特殊形式按用户要求按用户要求按用户要求测量系统靶片 喷嘴557靶片 锥形管337指示器旋转刻度流量现场指示流量现场指示流量现场指示流体流向垂直方向C C C 水平方向S S S 任意方向按用户要求按用户要求按用户要求最大操作压力螺纹连接4.0 MPa--法兰连接- 4.0 MPa 1.6 MPa 特殊形式按用户要求按用户要求按用户要求介质温度℃标准型≤120≤120≤120特殊型按用户要求按用户要求按用户要求介质粘度mpa.s 标准型≤30≤30≤30特殊型按用户要求按用户要求按用户要求开关重复性±2.5%±2.5%±2.5%测量精度±8%、±12%±8%、±12%±8%、±12%报警开关K11个 N/C 或 1个 N/O 触点（双稳态）K22个 N/C 或 2个 N/O 触点（双稳态）KV11个放大继电器的开关触点（双稳态）KV22个放大继电器的开关触点（双稳态）触点功率K1,K2最大12V A (最大:220V AC / 最大:0.5A)，建议使用24VDC 供电KV1KV2触点功率最大1200V A (最大:250V AC / 最大:5A)供 电220V AC, 24VDC响应时间5-12ms 防护等级IP656.仪表材质表体304/316304/316304/316传动机构304/316304/316304/316测量系统304/316304/316304/316密封垫PTFE PTFE PTFE 仪表外壳塑料塑料塑料流量开关的指示器（见右图）。
电磁流量计使用及选型说明书
电磁流量计使用及选型说明书上海仟侨实业有限公司Shanghai QianQiao Industrial Co.,Ltd目录1、工作原理 。
32、如何正确选型 。
43、面板按键说明 。
54、如何调看显示屏中的参数。
75、如何由显示状态进入设定状态。
76、如何设定测量管口径。
77、如何设定流量量程。
78、如何设定测量阻尼时间。
89、如何改变流量值的正负号。
810、如何调整流量计的零位。
811、如何设定小信号的切除点。
912、如何设定脉冲输出方式。
913、如何设定频率输出范围。
1014、如何设定空管报警。
1015、如何设定上下限报警。
1116、如何设定累计量清零。
1117、如何修正仪表输出零点和满度值（4-20mA）。
1118、如何设定其它参数。
1119、如何接线 。
1320、如何安装 。
1521、如何正确选择数字量和模拟量输出方式。
1622、主要技术参数指标。
1923、自诊断信息与故障处理 。
2024、 流量计的型号说明。
22一、工作原理电磁流量计的工作原理基于法拉第电磁感应定律。
如下图所示，当导电流体以平均流速V 通过装有一对测量电极的一根内径为D 的绝缘管子流动时，并且该管子处于一个均匀的磁感应强度为B 的磁场中。
那么，在一对电极上就会感应出垂直于磁场方和流动方向的电动势E。
V D B E ⋅⋅=（V）电磁流量计转换器电路框图如下所示：图电磁流量转换器一方面向电磁流量传感器励磁线圈提供稳定的励磁电流，以达到B 是个常量；同时把传感器感应的电动势放大、转换成标准的电流信号或频率信号，便于流量的显示、控制与调节。
U二、如何正确选型仪表的选型是应用中非常重要的工作，首先必须根据被测流体的有关参数选择流量计的口径、内衬和电极材料，再次根据用户对流量计的要求选择仪表外壳防护等级和输出功能，据有关资料表明，仪表在实际使用中有2/3的故障是仪表的错误选型而造成的，请特别注意。
选型工作一般包括以下7个部分，即：1、收集被测流体的有关参数流体名称、最大/最小流量、最高压力、最高/最低温度、流体电导率、流体对仪表的磨损性与腐蚀性、是否有回流（反向流）出现、管内是否出现负压等。
新流量开关说明书
MFS型插入式热式质量流量开关安装操作手则第一章概要MFS系列型插入式热式质量流量开关，提供了气体流量测量应用方面的可靠解决方案。
这一系列流量计具有低流量高灵敏度，响应时间快，可调量程，适用于许多苛刻的气体。
稳定和可靠的仪表读数，内置温度传感器能自动地适应气体温度压力的变化加以补偿，而不需要单独的温度和压力传感器。
每个MFS型流量转换器由防爆盒、传感器、P/C板、电子接线插头组成。
有多种转换器的型号，在高温和其他条件下，传感器和电子电路部分是分开的。
适合于高流量和低流量的检测场合条件。
变阻式流量转换器的主要特性：◆非插入式流量检测－管道尺寸0.3—0.4英寸,从流量管道外测量流体。
◆非移动件—不能旋转、移动、起伏、振荡，以免损坏。
◆流体压力为5000psi。
◆化学相容部件—任何腐蚀电阻金属和合金都可以潮湿部件表面，TU型传感器无内封铅。
大部分传感器主要为316SS或316SS以铜锌合金焊接。
◆避免振动合倾斜。
◆用红、绿LED显示工作状态。
◆应用范围—包括流量测量、毛细管管道到大直径管道的物件MF S系列流量计安装简单，在非常宽的流量量程及条件下，可以长期可靠地实现的质量流量检测。
第二章MFS 系列流量质量流量开关的工作原理采用独特的智能型插入式传感器探针，具有卓越的精确度、坚固性、可靠性，保障了流量开关在长期工业过程中的使用性能。
插入式传感器由二部分组成，一个是速度传感器，，一个是自动反映气体温度变化进行补偿的传感器，流量开关通电后，流量开关的电子单元给速度传感器里的加热丝加热，使它的温度高于气体的温度并且保持在一个恒定温度，测量气体流动的冷却效果，维持固定的温度差消耗的电功率直接与气体的质量流量成比例。
二个传感器都是基本等级的铂电阻测温传感器（RTDs），为了保证强度和牢固，把铂电阻丝绕在陶瓷棒上，传感器外面套上封闭的316L不锈钢套管并封装上。
如图所示。
第三章主要技术指标1、工作范围气体：0～40m/S内报警点设定液体：0～2.5 m/S内报警点设定2、检测可靠性：100％3、开关特性:调节:输出: NC NO(设定值)输出最大电流：125VAC 0.5A,24V 1A4、检测响应时间：典型值：2～3秒最大值：5秒5、使用环境温度：－10℃～80℃（4°F～176°F）6、最大压力：150psig(10kgf/cm2)300 psig(20kgf/cm2)7、显示：（开关型）发光二极管（电源.NO、NC）8、电源要求提供电源：24V.DC±10％电流：最大值200mA9、外壳类型：防爆型（AL）；防水型（PC）第四章特性◆高精度低成本◆可忽略的压力损耗◆易安装在管道及龙头系统上◆长期运行稳定可靠◆没有活动部件◆耐久性好◆可以感应低流速◆特易拆卸及维护（需配快速切断专用阀门）第五章安装方法5．1 安装前准备在现场安装时，请确认下面几项内容1．待测的管道的压力和温度是否高于流量开关校准时的基本值，最高温度不能高于校准时100℃，实际压力不能高过的压力值50PSIG(3.4Bar)2．传感器的安装位置必须满足上下游直管段要求，安装点是否安全方便，容易接近。
VHS30系列热式流量开关 中文说明书
十三、 随机附件1．使用手册（产品说明书） 1份2．产品合格证 1份VHS30系列热式流量开关使用手册OPERATING MANUAL使用之前，请详细阅读本手册一、 简介VHS30系列热式流量开关采用数码管显示，按键操作，可以直观的显示当前流量的百分比，同时还可以提供4-20mA电流输出，是一款高性能的热式流量开关，广泛应用于石油、化工、电力、水处理等各行各业的管道流量检测。
二、 工作原理VHS30系列热式流量开关是采用热扩散原理设计的。
电路模块通过检测两个热电阻上的温差就可以检测出流体流量，输出4-20mA信号或继电器信号，同时通过LED数码管显示当前流量的百分比。
三、 特点高亮度数码管显示，方便观察带4-20mA输出，方便远程监控一体化设计，完全防水四、 主要技术参数测量范围：水0～3 m/s，油0～3 m/s，气0～30 m/s工作电压：DC24V ，AC/DC110V，AC/DC220V输出方式：继电器，PNP输出，NPN输出，4-20mA工作电流：小于100mA设定方式：按键操作显示：7段数码管显示流量百分比十二、 维护与质量保证1.在正常情况下，本产品无需特别维护。
2.非专业人员，不得擅自拆开本产品外壳，更不得进行该产品的维修。
3.因产品质量问题引起的故障，12个月内实行免费保修，终身维护。
十、 接线方式十一、 安装说明标记点朝着流量入口方向响应时间：1～10S，典型值2S初始化时间：最大20S电气保护：反相，短路，过载保护介质温度：-20～80℃探头材质：316不锈钢接口尺寸：默认G1/2"，其它规格由客户指定防护等级：IP67五、 显示及操作面板六、 菜单设置七、 高低点流量校准只可校正一次）如校正完成显示 Er2，说明低 点与高点相差太近，需要重新校正。
当继电器设定为上限报警方式时，只有当流量大F100F000当流量大于设定100%时，屏幕将闪烁显示"F100"当流量小于0%时,屏幕将闪烁显示"F000"于设定量小于设定点与回差之点时，继电器动作,当流差时，继电器复归。
PISCO流量开关说明书
进入菜单程序时， 依次进入如下界面 ： 最高流速校正模式 最低流速校正模式
开关点设定模式 回差值设定模式
锁定模式 进入设置后出现Ｓ Ｕ表 示 正 常； 出 现Ｅｒ表 示 错 误， 出
－－－－－－ －－－－－－ －－－－－－ －－－－－－ －－－－－－ －－－－－－
－－－－－－ －－－－－－ －－－－－－ －－－－－－ －－－－－－ －－－－－－
-12-
不锈钢外壳
测量水 测量油
测量气体 Ｇ １ ／４外螺 纹 Ｇ １ ／２外螺 纹 ＮＰＴ １／２外螺纹
常 用 型 号： FS1-LG101508P-F 有 些 型 号 需 要 定 制,定 制 的 供 货 时 间 比 一 般 型 号 要 长4周 。
热式流量开关
Pisco公 司
德 国Pisco公 司 热 式 流 量 开 关
热式流量开关的热导示流器是基于热交换原理设计， 探头内置发热模块以及感热模块， 示流器的热 量传导与被测流体流速密切相关，如果管道内没有介质流动，感热模块接收到的热量是一个固定值 ，而 当流体介质流过示流器探头时 ，感热模块所接收到的热量随介质的流速变化而变化，感热模块再将这温 差 信 号 转 化 成 电 信 号，处 理 器 再 将 其 转 换 成４～２０ｍＡ电 信 号 或 与 设 定 流 量 对 应 的 接 点 信 号 输 出。
为了便于查看显示请转动仪表位置以使显示正对自己垂直安装时气体应该从下向上水平安装时应该侧装避免非满管和污物连接电缆m12x1标准配置带2m电缆pnpnpn热式流量开关德国pisco热式流量开关的热导示流器是基于热交换原理设计探头内置发热模块以及感热模块示流器的热量传导与被测流体流速密切相关如果管道内没有介质流动感热模块接收到的热量是一个固定值而当流体介质流过示流器探头时感热模块所接收到的热量随介质的流速变化而变化感热模块再将这温差信号转化成电信号处理器再将其转换成420ma电信号或与设定流量对应的接点信号输出
热式流量开关TFS-1000操作说明书
█面板说明█操作说明FU N为了保证产品工作的可靠性，安装位置应尽可能的避免震动和电磁干扰。
在会产生财产损失或安全事故的场所使用时，必须配备相应的保护措施。
█ 注意事项使用之前，请仔细、完整地阅读此使用说明书以便正确、合理地使用此产品。
产品的安装与使用必须按照本说明书的要求进行。
只有合格人员才允许安装与使用此产品。
合格人员定义为授权按照安全规定，对此进行安装和调试的人。
产品及其附件只能用于技术说明中所叙述的应用。
只有正确地运输、保管、配置与安装，并且按照建议操作，产品才能正常、安全地运行。
若输出继电器使用超过了其预期寿命，可能导致触点接触不良或粘结在一起不能断开。
因此在使用中应考虑在技术参数允许范围内使用。
预期寿命随负载性质和电流强度的不同有相当大的变化。
在操作接插件时，应在断电的情况下进行。
电源装置必须符合此器件的技术要求。
fff*当显示温度大于实际温度时，增加此参数来修正其结果，反之亦然。
[###1]显示流量（%）,微小流量和气体[###2]显示线性流量（%）适合水*连接电缆时请对准缺口方向插入，然后锁紧螺母。
图█ 安装●监控器的探头必须充分与被测介质相接触(图.1）。
探头端部不可接触到管壁。
●当水平管路时，尽可能考虑侧面安装。
安装在上面时，应保证介质是满管，以防探头只接触到空气而未接触到介质。
●当安装在水平管道的下端时，应保证管道底部没有沉淀物，以免探头被沉淀物覆盖而无法与探头充分接触。
●当垂直安装时，应装在由下至上流动的管段上。
●当在弯管和交汇处安装时，应考虑前后的安装距离，见图.2。
图.2图.1图.3●特别提示：用户在安装时，为获得最佳的使用效果。
请参考图3所示的安装角度进行安装。
特殊环境的安装请咨询厂家或当地经销商。
图接插件END注：“#[###1]显示流量（%）,微小流量和气体[###2]显示线性流量（%）适合水[###3]显示温度（℃），适合液体；[###4]流量温度循环显示[###5]恢复出厂设定[###6]查看显示量程的最小值；[###7]查看显示量程的最大值；*其它参数需在厂家指导下使用。
阀门选型配置技术手册指导书.docx
阀门选型配置技术手册为了规范给排水、消防水、空调水系统常用阀门的选型与配置，明确相关阀门的技术要求,指导各项目公司对阀门集采清单列项的选用,特制订本技术手册, 包含的阀门类别有：蝶阀、闸阀、浮球阀、止回阀、过滤器、倒流防止器、减压阀、泄压阀、截止阀、软接头。
本手册适用范围为万达广场各业态。
一、根据各管道系统以及阀门特点的不同，确定阀门配置标准如下，并附图示。
A、铜制阀门（公称压力1.6Mpa）适用于公称直径DN<50的管道系统，其中1、给水系统（生活冷水系统、热水系统、中水系统）1）管径VDN25的管道上：若有流量调节要求时，选用铜截止阀；否则，选用铜闸阀；2）管径DN32VDNVDN50的管道上：铜闸阀。
2、消防水系统（包括消火栓系统、喷洒系统、消防水泡系统）：1）管径<DN50的管道上：铜闸阀。
3、空调水系统：1）管径DNW25的管道上（连接风机盘管的支管）：铜闸阀或铜球阀；2）管径32<DN<5。
的管道上：采用铜闸阀；3）风机盘管进出水处：不锈钢波纹连接管。
4、采暖系统：1）管径VDN25的管道上：若有流量调节要求时，选用铜截止阀；否则，选用铜闸阀；2）管径32WDN <50的管道上：铜闸阀；3）采暖入户小室采用黄铜锁闭闸阀。
5、蒸汽系统1）管径DNW5。
的管道上：采用铜截止阀。
B、钢制阀门（球墨铸铁或铸钢类）适用于公称直径DN>65的管道系统，其中-）公称压力1.6MPa钢制阀门Is给水系统（生活冷水系统、中水系统）：1）泵房外管道上：暗杆式弹性座封闸阀；2）泵房内管道上：明杆式弹性座封闸阀；3）生活水箱补水处：100X遥控浮球阀；4）水泵出水端：300X缓闭止回阀；5）水泵进水端：丫型过滤器；6）生活水泵进出水处：不锈钢软接头；7）中水水泵进出水处：橡胶软接头；8）分区供水需减压时，选用200X减压阀；9）市政给水接驳处水表附近：倒流防止器。
2、生活热水系统锅炉房及换热站一次水侧：1）热水锅炉进出水管道的第一个阀门：铸钢截止阀；2）循环水泵进出水处：不锈钢软接头；3）循环水泵出水端的止回阀可根据设计要求进行选定。
HFS流量开关
130
3.0
承德海富盛自动化仪表有限公司
3
HFS流量开关
型号 HFS2
HFS3
连接 DN15 DN25 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200
A Ø103 Ø103 Ø103 Ø103 Ø103 Ø103 Ø103 Ø103 Ø103 Ø103
HFS1
2.特点
· 流线型结构设计、坚固耐用。 · 磁性耦合测量系统。 · 安装方向任意；垂直、水平安装任意。 · 多种材料的选择。 · 测量量程宽广。 · 清晰的流量显示刻度、读取方便，旋转指针。
3.类型
HFS1 ·管螺纹连接3/4" ~ 2 1/2" ·适用于水平、垂直管道 ·旋转形式刻度 ·1或2个流量限位开关 ·测量系统3或5
K1,K2 KV1,KV2
放大继电器
供电 响应时间
防护等级
HFS1
HFS2
HFS3
0.02 - 30
0.02 - 30
10 - 250
3/4" - 2 1/2"
-
-
-
DN15-DN65(1/2"-2 1/2") DN80-DN200(3" - 8")
按用户要求
按用户要求
按用户要求
5
5
7
3
3
7
流量现场指示
A
▲
▲
B
L
H
重量（kg）
180
200
120
3.0
180
200
130
4.0
180
200
130
6.0
180
流量计选型指南说明书
SERIESLFMALFMBLFMCLFMDLFMELFMFRanges 0.1 to 5 GPM water (0.5 to 18 LPM water)0.1 to 5 GPM water (0.5 to 18 LPM water)0.25 to 8 GPM water (1 to 30 LPM water)0.8 to 10 GPM water (3 to 40 LPM water)1.2 to 25 GPM water (5 to 100 LPM water)2.5 to 70 GPM water (10 to 250 LPM water)Accuracy±5% FS±5% FS±5% FS±5% FS±5% FS±5% FSBody MaterialsPolycarbonatePolycarbonatePolycarbonatePolycarbonatePolycarbonatePolycarbonateProcess Connection 1/2˝ male NPT in-line or 90° elbow connections 1/2˝ male NPT in-line or 90° elbow connections 1/2˝ or 3/4˝ male NPT in-line or 1/2˝ male NPT 90° elbow connections 3/4˝ male or female NPT in-line or 3/4˝ male NPT 90° elbow connections 1˝ male or female NPT in-line or 1˝ male NPT 90° elbow connections 2˝ male or female NPT in-line connections Scale Length2˝ (51 mm)3˝ (76 mm)3˝ (76 mm)3.5˝ (89 mm)4.5˝ (114 mm)5.5˝ (140 mm)SERIESRMARMBRMCVFAVFBVFC/VFCRRanges0.05 to 200 SCFH air (5 to 2500 cc/m air)1 to 50 GPH water (5 to 300 cc/m water)0.5 to 600 SCFH air (0.6 to 95 LPM air)1 to 100 GPH water (0.06 to 6.2 LPM water) 5 to 1800 SCFH air (2.5 to 850 LPM air)0.1 to 10 GPM water (0.05 to 5 LPM water)0.1 to 200 SCFH air (0.06 to 100 LPM air)0.6 to 40 GPH water (6 to 200 cc/m water)0.3 to 200 SCFH air (0.2 to 40 LPM air)0.5 GPH to 5 GPM water (0.002 to 20 LPM water) 2.5 to 100 SCFM air (60 to 2800 LPM air)0.5 to 20 GPM water (2 to 75 LPM water)Accuracy±4% FS±3% FS±2% FS±5% FS ±3% FS ±2% FS Body MaterialsPolycarbonate Polycarbonate Polycarbonate AcrylicAcrylicAcrylicTemperature Limits 130°F (54°C)130°F (54°C)130°F (54°C)With valve: 120°F (48°C); Without valve: 100°F (38.6°C)With valve: 120°F (48°C);Without valve: 100°F (38°C)120°F (48°C)Pressure Limits100 psi (6.7 bar)100 psi (6.7 bar)100 psi (6.7 bar)With valve: 100 psi (6.7 bar);Without valve: 150 psi (10 bar)With valve: 100 psi (6.7 bar);Without valve: 150 psi (10 bar)100 psi (6.7 bar)Process Connection 1/8˝ female NPT back connections 1/4˝ female NPT back connections1/2˝ female NPT back connections1/8˝ female NPT back or end connections1/8˝ female NPT back or end connections 1˝ female or male NPT or BSPT back or end connections (VFC only)Scale Length 2˝ (51 mm)5˝ (127 mm)10˝ (254 mm)2˝ (51 mm)4˝ (102 mm)5˝ (127 mm)Metering ValveOptional bottom or top mount brass or stainless steel valveOptional bottom brass or stainless steel valveOptional bottom brass or stainless steel valveOptional bottom or top mount brass or stainless steel valveOptional bottom brass or stainless steel valveVFCR standard with Delrin ® plastic full adjust and control valveGENERAL PURPOSE IN-LINEFlowmetersINDUSTRIALFlowmetersSERIESVATTVAVA1000 VA1500VA20000VA25000DR10000DR20000Ranges1.19 to 79 GPH water (75 to 5000 ml/min water)6.34 to 79.2 GPH water (400 to 5000 ml/min water)0.104 to 89.2 SCFH air (49 to 42000 ml/m air)0.009 to 19.97 GPH water (0.55 to 1260 ml/m water)0.22 to 49 SCFH air(104 to 23100 ml/min air)0.028 to 27 GPH water (1.8 to 522 ml/min water)0.792 to 93.9 SCFH air (374 to 44300 ml/min air)0.087 to 21.7 GPH water (5.5 to 1370 ml/m water)0.104 to 18.39 SCFH air (49 to 8600 ml/m air)0.01 to 3.32 GPH water (0.61 to 209 ml/min water)0.24 to 100 SCFH air (0.13 to 50 LPM air)0.02 to 24 GPH water (1.5 to 1500 cc/m water)0.33 to 90 SCFH air (0.16 to 44 LPM air)0.05 to 21 GPH water (3.2 to 1300 cc/m water)Accuracy±5% FS ±5% FS ±2% FS ±2% FS±2% FS±2% FS±5% FS±5% FSBody MaterialsPFA PFA Glass flow tube Glass flow tube Glass flow tube Glass flow tube Glass flow tube Glass flow tube Temperature Limits 250°F (121°C)250°F (121°C)250°F (121°C)150°F (65°C)250°F (121°C)150°F (65°C)250°F (121°C)250°F (121°C)Pressure Limits100 psi (6.7 bar)100 psi (6.7 bar)200 psi (13.8 bar)100 psi (6.7 bar)200 psi (13.8 bar)100 psi (6.7 bar)250 psi (17 bar)250 psi (17 bar)Process Connection 1/4˝ or 3/8˝ female NPT back connections 1/4˝ or 3/8˝ female NPT back connections 1/8˝ female NPT back connections 1/8˝ female NPT back connections 1/8˝ female NPT back connections 1/8˝ female NPT back connections 1/8˝ female NPT back connections 1/8˝ female NPT back connections Scale Length 5˝ (127 mm)3˝ (75 mm) 2.5˝ (65 mm) 2.5˝ (65 mm)6˝ (150 mm)6˝ (150 mm)2.5˝ (65 mm)6˝ (150 mm)Metering ValveN/A Optional 6-turn needle valve 6-turn needle valve; Optional 16-turn highprecision valve6-turn needle valve6-turn needle valve; Optional 16-turn high precision valve6-turn needle valveOptional 6-turn needle valveOptional 6-turn needle valveSERIESIFHFTVFSSSMRanges1.2 to 250 SCFM air (35 to 7080 LPM air)0.25 to 116 GPM water (0.95 to 439 LPM water) 2 to 22 SCFM air 0.5 to 25 GPM oil0.05 to 116 GPM water 0.025 to 0.545, 4.00 to 120.0 GPM water 0.16 to 3.20, 20.0 to 1000 SCFM air0.2 to 5.4, 4 to 120 GPM water 2 to 50, 20 to 1000 SCFM airAccuracy±3% FS±4% FS±2% FS±2% FSBody MaterialsGlass flow tube Aluminum, brass, or 304 SS Body: T316 SS; O-ring: Buna-N; Sight tube: Polysulfone Body: T316 SS; O-ring: FKM Temperature Limits 200°F (93°C)240°F or 400°F (115° or 204°C)300°F (149°C)300°F (149°C)Pressure Limits200 psi (13.8 bar); some models 125 psi (8.6 bar)600 psi to 6000 psi (41 to 413 bar)3/4˝ models: 300 psig (20.6 bar) @ 200°F (93°C);1-1/2˝ models: 180 psig (12.4 bar) @ 200°F (93°C)3/4˝ models: 1000 psig(68.9 bar) @ 250°F (121°C);1-1/2˝ models: 800 psig (55 bar) @ 250°F (121°C)Process Connection 1/2˝, 1˝ or 2˝ female NPT back connections 1/8˝ to 2˝ female NPT back connections 3/4˝ or 1-1/2˝ female NPT 3/4˝ or 1-1/2˝ female NPT Scale Length 4-3/4˝ (120 mm)1-1/2˝ to 2-1/4˝ (38 to 57 mm)3/4˝NPT: 3.2˝ (8 cm);1-1/2˝ NPT: 5.2˝ (13 cm)3/4˝ NPT: 3.2˝ (8 cm);1-1/2˝ NPT: 5.2˝ (13 cm)PADDLE AND THERMAL STYLEFlow SwitchesPISTON STYLEFlow Switches®SERIESV4V6V7V10V8FS-2TDFSServiceGases or liquidsGases or liquidsLiquidsGases or LiquidsLiquidsLiquidsLiquidsSet Point Range 3 to 2400 GPM (12 to 9000 LPM)17 to 10000 SCFM (8 to 4700 LPM).03 to 10 GPM (.11 to 38 LPM) .15 to 43 SCFM (4 to 1200 LPM)7.5 to 58.0 GPM (28.4 to 218 LPM) 2.3 to 9.5 GPM (8.7 to 36 LPM)8.8 to 50 SCFM (250 to 1420 LPM)6.8 to 58 GPM (25.7 to 218 LPM)4 to 396 GPM (15 to 1500 LPM)0.5 to 10 ft/s (0.15 to 3 m/s)Wetted Materials Brass, 430 SS, 316 SS*Brass or 303 SS, 301 SS, 302 SS, Ceramic* 301 SSBrass or 303 SS, 316 SS, 301 SS, 302 SS, CeramicBrass or 316 SS, 301 SS, 302 SS, Ceramic Tin-Bronze, Brass, SS 316 SS, Polysufone, and FKM Temperature Limits -4 to 400°F (-20 to 205°C)-4 to 400°F (-20 to 205°C)250°F (121°C)200°F (93°C)-40 to 250°F (-40 to 121°C)230°F (110°C)185°F (85°C)Pressure Limits5000 psig (345 bar)2000 psig (138 bar)2000 psig (138 bar)2000 psig (138 bar)250 psig (17.2 bar)145 psig (10.0 bar)500 psig (34.5 bar)Adjustable Set Point Yes Yes Yes Yes Yes Yes YesPower Requirement NoneNoneNone None None None 9 to 24 VDC Enclosure Rating WP and EXP WP and EXP WP WP WP WP WPSwitch TypeSPDT or DPDTSPDT or DPDTSPDTSPSTSPDTSPDT1 NO NPN, 1 NC NPN Process Connection 1-1/2˝ male NPT* or 1-1/2˝ male BSPT 1/2˝ male NPT* or 1/2˝ male BSPT 1˝ male NPT 1/2˝ male NPT* or 1/2˝ male BSPT 1˝ male NPT 1˝ male NPT or BSPT 1˝ male NPT Agency ApprovalsATEX, CE, CSA, FM, IECEx, UL**ATEX, CE, CSA, IECEx, KTL, ULCE, ULCE, CSA, URCE, cURusCECESERIESP2P3P1P8GVSAFSServiceGases or liquidsLiquidsLiquidsLiquidsLiquidsGases or LiquidsSet Point Range .05 to 1 GPM (.2 to 3.79 LPM).42 to 5 CFM (11.9 to 141 LPM).25 to 2 GPM (.95 to 7.57 LPM).1 to 1.5 GPM (.38 to 5.7 LPM).25 to 2 GPM (.95 to 7.57 LPM)1 to 8 GPM (3.8 to 30.3 LPM)1 to 75 SCFM @ 5 psi (28 to 2123 LPM @ 5 psi).5 to 20 GPM (2 to 75.5 LPM)Wetted Materials PPE & PS, Epoxy, 316 SSPolypropylene, PPS Composite, 316 SS, Fluorocarbon Brass, Polysulfone, 316 SS, Fluoroelastomer, Epoxy Brass, PPS Composite, Epoxy, 316 SS, Fluorocarbon Bronze, TFE, 316 SS, Fluoroelastomer, Ceramic 316 SS, Fluoroelastomer, Epoxy, Brass Temperature Limits 0 to 212°F (-18 to 100°C)0 to 212°F (-18 to 100°C)-20 to 225°F (-29 to 107°C)-20 to 275°F (-28 to 135°C)-20 to 200°F (-29 to 93°C)-20 to 300°F (-29 to 149°C)* Pressure Limits 150 psig (10.3 bar) @ 70°F (21°C), 50 psig (3.4 bar) @ 212°F (100°C)125 psig (8.6 bar) @ 70°F (21°C), 50 psig (3.4 bar) @ 212°F (100°C)1000 psig (69 bar)1500 psig (103 bar)400 psig (27 bar) @ 100°F (38°C)1000 psig (69 bar)Adjustable Set Point No No No No Yes Yes Power Requirement None None None None None None Enclosure Rating GPGPGP GPGP GP Switch TypeSPST, NO SPST, NOSPDTSPST, NO SPDTSPDTProcess Connection 1/4˝ male NPT 3/8˝ male NPT or 1/4˝ Quick Disconnect 1/4˝ female NPT 3/8˝ male NPT 1˝ female NPT 1/2˝ female NPT Agency ApprovalsCECECECECECE*Other options available, contact factory **No housing option (-NH) has no approvals*Other options available, contact factoryFLOWWater MetersSERIESTFPPFTSFI-100TDFMTServiceGasesLiquidsLiquids Liquids Wetted Materials PPS Brass or 316 SS Brass PVDF Accuracy±3% FS±1% FS±5% FS±1.5% FS Temperature Limits 158°F (70°C)212°F (100°C)-20 to 212°F (-29 to 93°C)194°F (90°C)Pressure Limits 40 psig (2.8 bar)400 psig (27.6 bar)125 psig (8.6 bar)145 psi (1.0 MPa)Pipe Size 1/8˝, 1/4˝, 3/8˝ or 1/2˝ (3.2 mm, 6.4 mm, 9.5 mm or 12.7 mm)1-1/2 to 40˝ (38.1 to 1016 mm)1/2˝ or 3/4˝ (12.7 mm or 19 mm)3/8˝, 1/2˝, 3/4˝, 1˝, 1-1/2˝ or 2˝ (9.5 mm, 12.7 mm, 19 mm, 25.4 mm, 38 mm or 50.8 mm)Flow Rate .042 to 420 SCFH (0.02 to 200 LPM) 1.2 to 25 ft/s (0.37 to 7.62 m/s) 2 to 35 GPM (7.6 to 132.5 LPM)0.44 to 176.11 GPM (0.1 to 40 m 3/h)Output0 to 5 V4 to 20 mA or pulsedPulsed4 to 20 mA or pulsedSERIESWMT2WMHWPTWRBTServiceWaterWaterWaterWaterWetted Materials Body and couplings: Brass; Measuring Chamber: ABS plastic Body and couplings: Brass; Measuring chamber: ABS plastic Body: Nylon 66; Couplings: Nylon 66, 1-1/2˝ (40 mm) sizes lead free ECO BRASS ®; Measuring chamber: ABS plasticBody and couplings: ECO BRASS ®; Measuring chamber: ABS plastic Accuracy±2% FSWMH-A-X-XX: Transitional flow: ±3%; Nominal flow: ±1.5%WPT-A-X-XX: Transitional flow: ±3; Nominal flow: ±1.5%Transitional flow: ±3%; Nominal flow: ±1.5%Temperature Limits 104°F (40°C)190°F (88°C)122°F (50°C)122°F (50°C)Pressure Limits 232 psi (16 bar)150 psi (10 bar)150 psi (10 bar)150 psi (10 bar)Pipe Size 1/2˝ to 2˝ (12.7 mm to 50 mm)5/8˝ x 1/2˝ to 2˝ (15 mm to 50 mm)5/8˝ x 1/2˝ to 1-1/2˝ (15 mm to 40 mm)5/8˝ x 1/2˝ to 2˝ (15 mm to 50 mm)Flow Rate 20 to 160 GPM (3 to 30 m 3/h)20 to 160 GPM (3 to 30 m 3/h)20 to 160 GPM (3 to 30 m 3/h)20 to 160 GPM (3 to 30 m 3/h)OutputPulsedPulsedPulsedPulsedULTRASONICFlow TransmittersSERIESMFSIEFUFBServiceLiquids Liquids Liquids Wetted Materials 316 SS316 SSn/aAccuracy±2% of reading 0.5% of reading, 1% of reading or ±1% FS ±2% of reading Temperature Limits 194°F (90°C)15 to 250°F (-9 to 121°C)275°F (136°C)Pressure Limits 232 psi (16 bar)400 psi (27.6 bar)N/APipe Size 1/2 or 1˝ (12.7 or 25 mm)4 to 36˝ (101 to 914 mm)0.05 to 79˝ (13 to 2000mm)Flow Rate 0.25 to 52.8 GPM (1 to 200 LPM) 0 to 20 ft/s (0 to6 m/s)0.33 to 33 ft/s (0.1 to 10 m/s)Output4 to 20 mA or pulsed(1) Analog: 4 to 20 mA, 0 to 5 V, 0 to 10 V or 2 to 10 V (display selectable);(1) Pulse/Frequency: 0 to 15 V peak pulse, 0 to 500 Hz or scalable pulse output (display selectable);(2) Alarm: (1) Empty pipe detection or minimum/maximum velocity, (display selectable); (1) Reverse flow output indication.4 to 20 mA, 0 to 16 mA or 0 to 20 mASERIESUFMPUBServiceLiquids Liquids Wetted Materials n/an/aAccuracy±3% of reading ±2% FSTemperature Limits 185°F (85°C)275°F (135°C)Pressure Limits N/AN/APipe Size 0.98 to 4.62˝ (24.89 to 117.35 mm)0.5 to 78˝ (13 to 2000 mm)Flow Rate 0.33 to 32.8 ft/s (0.1 to 10 m/s)0.33 to 65.62 ft/s (0.1 to 20 m/s)Output4 to 20 mA and pulsed 4 to 20 mA, 0 to 16 mA or 0 to 20 mA and pulsed Enclosure RatingNEMA 4X (IP66)NEMA 4X (IP66)。
流量开关使用说明书
ML4-25系列流量开关应用:本开关为单刀双掷(SPDT)的流量开关，用于检测、观察液体流量的继动器，一般用于空气调节，供水设备方面的用途，用于感应流经管道的液体流量变化，如水、乙烯、乙二醇或其它非危害性液体，其典型应用在需要有连锁作用或“断流”保护的场所。
尺寸规格：● 外壳64×64×48mm (TC20A 型) ● 外壳52×52×48mm (TC20B 型) ● 外壳64×64×48mm (TC20S 型)●外壳64×64×48mm (TC20P 型增强尼龙接口) 本系列已获得CE 认证电气参数： 开关接点额定值： 5A, 1/4HP, 125VAC~250VAC 10A, 1/4HP, 125VAC~250VAC 15A, 1/4HP, 125VAC~250VAC 微动开关有认证标准。
接线图：ML4-25型接线请阅产品上的电路图如TC20B 型： “1”接头—红线 “2”接头—黄线 “4”接头—蓝线 典型流量值（标准型） 表1特殊要求可配8寸流向片国家专利号：ZL02216612.2 03008435.7参数规格：ML4-25型最大工作压力 1.6MPa （TC20A 型：特制3.0MPa ） ML4-25P 型最大工作压力1.1Mpa, ML4-25S 型最大工作压力3.0Mpa （特制4.0MPa ）接头尺寸1”NPT, 3/4”NPT, 1/2”NPT, 1-1/4”NPT流量调节范围及介质温度范围：● 18升/分~2000升/分（标准型） ● 5升/分~3000升/分（非标准型） ●-15℃~100℃（TC20A, TC20B ） ● -15℃~80℃(TC20P)●-45℃~120℃(TC20S 不锈钢型) ●120℃~245℃(TC20S 不锈钢型特制)PRESSURE DROP CHARACTERISTICS （压力损失特性）：标准安装与调节：流向Pressure Drop (dgf/cm 2)1”Paddle (1”流向片)2”Paddle (2”流向片) 3”Paddle (3”流向片）注意：为使开关能感应流量的变化，流向片不得与管道接触，也不得与管道中的任何节流装置接触。
阿牛巴流量计-选型说明书
DPT4阿牛巴流量计Provent technologyHigh accuracyWith display and HARTEEx-certificationsEasy installation and quick start-upinstrumentationunderstanding measurement analysis control integration optimization目 录1、概 述 (1)2、工作原理 (1)3、特 点 (1)4、技术参数 (2)5、传感器结构形式与外形尺寸 (2)6、安装说明 (3)7、阿牛巴流量计的使用与维护 (4)8、包装、运输及储存 (4)9、型号说明 (5)一 、 概 述Fischer&Porter公司DPT4系列阿牛巴流量计由阿牛巴传感器、三阀组、差压变送器等构成。
该流量计具有无可动件的可靠结构、安装维护简单、压损小（仅为孔板的5%以下）、长期运行精度高、稳定性好等特点；可安装于圆形、矩形管路，特别是用于大口径管路；适于各种气体、液体、蒸汽流量的测量，尤其是高温高压流体，如高温高压蒸汽、锅炉引送风，热风炉助燃空气等；广泛应用于石油、化工、天然气、冶金、钢铁、电力、水利、制药、纺织、饮料，能源、环保及城市公用事业等行业。
三、、 特 点特 点二、 工作原理Qv=aεA2ρ△p式 中： △p—— 全压与静压之差（Pa）P1 —— 全压（Pa）P2 —— 静压（Pa）Qv —— 体积流量 （m3/s）α —— 流量系数ε —— 流束膨胀系数A —— 管道内截面面积 （m2）ε —— 压缩系数不可压缩性流体： ε＝1可压缩性流体 ： ε＜１● 结构简单，安装方便，便于维修● 无可动部件，使用寿命长，稳定性好● 压损小（仅为孔板的5%以下），节能效果显著。
● 长期运行精度高、稳定性好● 应用范围广，可安装于圆形、矩形管路，特别是用于大口径管路；适于各种气体、液体、蒸汽流量的测量，尤其是高温高压流体 ；对于具有高密度的尘埃物质的介质，可以使用在线吹扫装置，以保障多种工况下的灵活运用● 范围度与孔板相同，输出差压较低，测量气体流量时，需配微差压变送器● 配备球阀和提升机构，可在线安装、拆卸仪表，不影响工艺流程的正场操作，检测杆清洗方便● 仪表在标准装置上逐台标定出厂，保证了测量精确度。
SLK智能流量开关选型说明书
SLK智能流量开关使用说明泉州日新流量仪器仪表有限公司选型说明SLK智能流量开关采用应变靶式流量计工作原理，可广泛应用于流体过程控制。
其具备可视化的操作控制界面，用户可根据需要自行设定上下限瞬时流量来控制执行机构；报警方式；还可与电动、气动调节阀互控达到智能控制瞬时流量，实现自动控制调节阀门或执行机构，实现系统自动控制。
1、选型含义表头结构 X：普通型：防爆型外壳材料 Z：碳钢：不锈钢：特定材质公称压力 A：常规型≤2.5MPa特殊型>2.5MPa介质温度 C：常温型 +10℃~+70℃：宽温型 -196℃~+250℃高温型 +250℃~+500℃公称口径为管道公称通径单位为mm介质类型 Y：液体：气体连接方式 G：管锥螺纹式F：法兰连接式D：插入式产品代号：SLK智能流量开关2、技术指标连接方式管锥螺纹式法兰管道式插入式公称口径 DN15~50(1/2″~2″) DN15~300 DN100~2000控制方式上、下限瞬时流量限流控制；智能配合调节执行机构控制上、下限瞬时流量实现期段稳流。
精度等级 2.0； 3.0量程比1：10 1：15输出控制两路常开常闭的开关量输出；250VAC/5A操作方式可视化的操作界面，数字控制一目了然显示方式背光液晶显示：当前瞬时流量工作电压 24VDC防护等级 IP65表头型式防爆型（内置按键操作）普通型（外置按键操作）目录一、概述二、工作原理三、技术原理四、按键功能说明五、操作界面功能1、“功能”键操作界面功能2、“切换”键操作界面功能3、“置零”键操作界面功能4、“系数”键操作界面功能a、上限流量报警值设定b、下限流量报警设定c、报警回差值设定d、报警开关量输出状态设定e、小信号切除设定f、流量系数设定g、报警输出信号方式设定六、安装要求七、调整校对1、零点值刷新2、流出系数调整a 、实流校准b、干式（吊重法）瞬时流量基本误差校验Ⅰ砝码挂重的质量换算Ⅱ标准瞬时流量值计算公式Ⅲ瞬时流量值基本误差Ⅳ流出系数修正八、接线图九、应用举例订货咨询一、概述SLK智能流量开关，是采用应变靶式流量计的计量工作原理，为液晶背光显示界面，具备人机可视操作,用户使用一目了然。
流量开关DW18
DW182 z 适用于水平和垂直安装的管道 z 法兰连接 DN15 至 DN50(1/2”至 2”) z 可选择 A 或 G 型指示器 z 1 或 2 个流量开关点 z C 或 E 型测量系统 z 流量范围见流量表
DW183 z 适用于水平和垂直安装的管道 z 法兰连接 DN65 至 DN200(3”至 8”) z 可选择 A 或 G 型指示器 z 1 或 2 个流量开关点 z P 型测量系统 z 流量范围见流量表
编号 P081 P082 P083 P084 P085 P101 P102 P103 P104 P105 P121 P122 P123 P124 P125 P151 P152 P153 P154 P155 P201 P202
编号 － P086 P087 P088 P089 － P106 P107 P108 P109 － P126 P127 P128 P129 － P156 P157 P158 P159 － －
DW182/Ex
DW183/Ex
DW184/Ex
尺寸（mm） h L 140 135 145 160 155 180 160 190 140 145 155 160 160 210 210 220 232 245 275 -
重 量 （kg） 2.35 2.45 2.85 3.25 3.65 4.65 6.15 7.85 9.95 12.15 13.15 14.65 18.65 23.65 35.65 14.15
1
25
Байду номын сангаас
1 1/2
40
2
50 或 65
*仅用于 G 型指示器 DW183 指示器 G DN 法兰连接 流量范围（m3/h） 80 或 65 10-24 16-40 20-50 24-60 28-70 100 16-40 24-60 32-80 40-100 48-120 125 24-60 40-100 48-120 60-150 70-180 150 40-100 60-150 70-180 90-220 100-250 200 60-150 70-180
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.5 1.0 1.0 1.0 2.0 1.5 2.0 3.0 2.5 2.5 2.5 3.0 3.0 3.5 3.5 3.0 4.5 4.0
流量开关
6.仪表材质
表体 传动机构 测量系统 密封垫 仪表外壳
304/316 304/316 304/316 PTFE
塑料
304/316 304/316 304/316 PTFE
编号
1501 1502 1503 1504 1505 1506 1507 2501 2502 2503 2504 4001 4002 4003 4004 5001 5002 5003 5003 5004
流量范围(m3/h)
10-40 12-50 16-60 20-70 15-60 20-80 25-100 30-120 25-100 30-120 40-150 45-180 40-150 45-180 60-220 65-250 50-220 70-250
编号
8001 8002 8003 8004 10001 10002 10003 10004 12501 12502 12503 12504 15001 15002 15003 15004 20001 20002
压力损失 △Pmax(kPa)
8.5 12.0 15.0 20.0 45.0 45.0 45.0 10.0 20.0 30.0 40.0 7.0 11.0 13.0 15.0 8.0 25.0 35.0 38.0 40.0
2.特点
· 流线型结构设计、坚固耐用。 · 磁性耦合测量系统。 · 安装方向任意；垂直、水平安装任意。 · 多种材料的选择。 · 测量量程宽广。 · 清晰的流量显示刻度、读取方便，旋转指针。
3.类型
·管螺纹连接3/4" ~ 2 1/2" ·适用于水平、垂直管道
·旋转形式刻度
·1或2个流量限位开关 ·测量系统3或5
3. 类型
............................................................... 1
4. 测量原理 ............................................................... 1
5. 流量表
流量开关
使用手册
目录
1. 概述
............................................................... 1
2. 特点
............................................................... 1
塑料
304/316 304/316 304/316 PTFE
塑料
7.指示器形式
流量开关 的指示器（见右图）。对应测量量 程划分为l/h、l/min、m3/h刻度盘， 圆形度盘、旋转指针可以方便地观 察流量。
指示器的最大特点是在不中断 管道流量同时， 就可以方便地调整 开关报警点。
8.技术参数
仪表型号
测量范围
流量 (m3/h)
螺纹连接
连接形式
4.1 系列测量系统3 锥管结构形式
4.2 系列测量系统5 喷嘴结构形式
1
5.流量表
螺纹 3/4"
1" 1 1/2" 2"(2 1/2")
大口径法兰 DN80 DN100 DN125 DN150 DN200
2
法兰 DN15 DN25 DN40 DN50(65)
流量范围(l/h)
20-160 40-250 50-400 80-600 150-1000 200-1600 300-2500 200-1600 300-2500 400-3000 500-4000 500-4000 800-6000 1000-8000 1200-10000 1200-10000 2000-16000 2500-20000 4000-25000 7500-30000
............................................................... 2
6. 仪表材质 ............................................................... 3
7. 指示器形式 ............................................................... 3
·法兰连接DN15 ~ DN50/65(1/2" ~ 2 1/2") ·适用于水平、垂直管道
·旋转形式刻度
·1或2个流量限位开关 ·测量系统3或5
·法兰连接DN80 ~ DN200(3" ~ 8") ·适用于水平、垂直管道
·旋转形式刻度
·1或2个流量限位开关 ·测量系统7
4.测量原理
采用锥形测量管和测量靶，当流体沿着锥形管通过时，测量靶依据流量的大小而产生位移，测量靶的位移，靠弹簧平衡力 的作用下，而产生平衡，通过磁耦合系统传到指示系统，而实现流量的监测和控制。
11.选型代码 ............................................................... 5
因为我 值得信赖 选择我 成就你我
流量开关
1.概述
流量开关主要用于管道中的液体流量监测及开关输出。 它坚实的结构和稳定的性能可广泛应用于发电机、电动机、轧机、压缩机、传送机和其它机器的冷却、润滑系统中。当流 量超过或低于设置的预置开关点时，它可以输出一个控制信号。这个预置开关点可以设置在量程中的任何一个位置，开关点 在安装后的条件下，也可以很方便的进行调整。
8. 技术参数 ............................................................... 3
9. 外型尺寸 .................................................安装和使用 ............................................................... 4
