特灵空调安装操作维护手册
特灵数码涡旋R22室外机安装说明书
或底盘。
• 当使用起重机搬运时：按图所示拉紧吊装绳，吊起空调时请注意保持机器
的重心。
• 务必用两根长8m以上，直径约20mm，可承受机器重量的吊装绳。不可用
产品的捆扎带搬运。
• 当木架已拆除时：请在吊装绳与机组间使用纸皮或布料做垫片，以防机体
气密性试验、抽真空和追加制冷剂………………………………… 15
气密性试验……………………………………………………………………… 15 抽真空 ………………………………………………………………………… 15 追加制冷剂……………………………………………………………………… 16
电控安装 …………………………………………………………… 17
制冷剂管路的安装…………………………………………………… 7
安装管道的注意事项 ……………………………………………………………7 制冷剂配管直径的选择……………………………………………………………7 分歧管的安装………………………………………………………………………8 制冷剂管道的结构……………………………………………………………… 11 制冷剂配管长度的限制………………………………………………………… 11 主从机并联时配管的连接 …………………………………………………… 11 回油弯与液体止回环…………………………………………………………… 14 球阀的操作 …………………………………………………………………… 14 打穿敲落孔时的注意事项……………………………………………………… 14
前侧：735mm 后侧：405mm 左右侧：无限制
• 如果墙体高度超过上述值，则前侧或后侧的维修距离应增加h1/2或h2/2，
【精品】特灵空调使用手册
1导言1。
1范围本文描述的功能规格适用于odyssey主板及其同系列产品. 1。
2产品范围此空调控制器必须连线控器及其同系列产品一起使用。
1。
3产品特点a)制冷/除湿/制热/风扇/自动模式。
b）两级电加热功能。
c）具有断电记忆功能.d）具有遥控功能（可选）.e）相互独立的双室外风扇。
f)电加热与热泵切换功能。
g）定时开/关机时间长达24小时。
i）机组压缩机再启动保护及分别启动延时。
j）机组压缩机协调工作功能。
k）机组压缩机高压保。
l)机组压缩机低压保护.n）机组压缩机过载保护。
q)制热模式下具有防止室内盘管过热功能。
r）制冷模式下具有防止室内盘管结冰功能。
s）双系统同时除霜及除霜代码显示功能。
t）感温器缺失自动检测功能。
u）故障代码显示。
v）来电自启动.x）回风及盘管温度显示功能。
2功能Tr=回风温度Ts=设定温度Toc=室外盘管温度Toet=室外环境温度Tic=室内盘管温度2。
1上电设置首次上电后，系统初始设置如下：室温（Tr）模式设定温度室内风扇≥25℃制冷25℃运行≤20℃制热20℃运行20℃<Tr<25℃风扇24℃运行这些设置仅仅适用于机组首次上电启动。
这是系统首次上电的缺省设置。
2.2系统拨码设置内机拨码：SWA1(模式选择)ON，为单冷；反之，为热泵SWA2（压缩机选择）ON，为单压缩机；反之，为双压缩机SWA3（电加热选择）ON，为带电加热；反之,为无电加热SWA4（来电自启动选择）ON，为来电自启动；反之,无来电自启动SWA5（除霜防冷风程序选择）ON，为除霜不停风机；反之,除霜停风机SWA6KFC电加热模式ON,为KFC模式；反之，普通模式外机拨码：SWB1备用SWB2备用线控器拨码:SWC1（房间温度探头切换)ON，为线控器温度；反之为回风温度。
SWC2辅热功能切换；ON为辅热键为热泵辅热切换键；反之辅热键为关闭开启辅热按键（仅热泵＋电加热非KFC有效）2。
4开关有2种方法开关系统：i）通过ON/OFF开关触发ii)通过定时功能设定2。

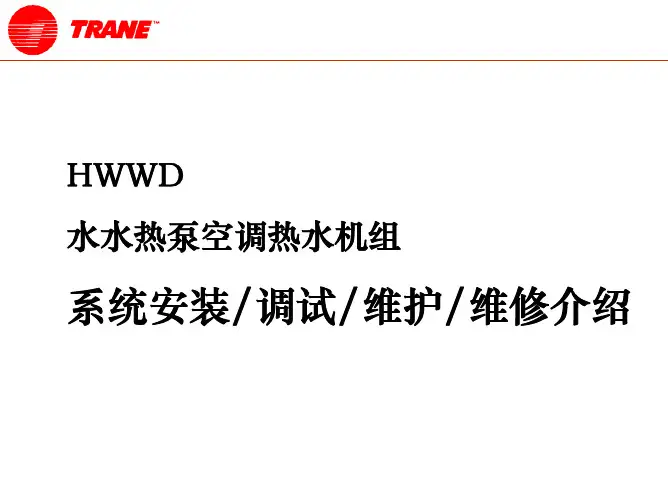

特灵HWWD水水热泵机组安装调试维护手册
•
•
源侧和空调侧水回路的冲洗 源侧和空调侧水回路的冲洗系统管路连接完成后，应按照下 列步骤检查并冲洗水回路。 （1） 使用补水装置为系统充水。补水时应打开出气口！ 警告：系统中使用未经处理的水会造成管路污堵和生锈，由 此造成系统性能的下降。 （ 2） 开启水系统循环泵，排尽系统中的空气。注：此时补 水阀应处于开启状态以便随时补水。 （3） 确保系统中无空气后，应对系统所有管路进行检漏。 如有泄漏应立即通知相关人员修理。 （4） 如配补水泵，打开补水泵，开启水回路中最低点的地 方放水，直至排水干净清澈。
HWWD安装、维修注意事项
• • • • • 安装前请确认机组供电与名牌参数一致，电源和保险丝应该能够承受机组最大运行电流。 在进行安装和检修时，务必切断电源！并按照一定的安全锁定程序，以避免不必要的上 电，否则会有触电危险。 电源线请通过容量足够的断路器连接至主电源，电源线接线端子请参照电气线路图。 机组应适当接地。 机组电源必须符合本机组铭牌标示的运转电源，电源电压和各相间的电压不平衡必须在电 压允许公差（±10％）之内。电压不当会造成控制功能失常，缩短各种电气零部件和压缩 机电机的寿命。 三相电力系统中各相间的电压不平衡太大，会造成电机过热，引起电机故障。 冬季在环境温度低于16℃时，请不要切断电源，并在开机前提前24 小时预热机组，否则会 损坏压缩机。 维护保养之前请断开机组电源和断路开关，并安全锁定以避免非预期开机。否则会造成机 组损坏和人身伤害。 在开式循环系统中使用的过滤器（不小于60目）必须经常检查以避免残渣和污垢进入换热 器。 使用深井水的机组，必须保证进入换热器中水干净、无异物。如果已经使用受污染水质，必 须用适当的化学溶剂冲洗换热器。使用化学溶剂冲洗换热器必须由特灵指定的合格售后人员 完成。 经常性检查循环水水质，保证污染物浓度在下表5允许的范围内。
特灵HFCF系风机盘管机组_《安装使用维护手册》
系统结构图
图 1：机组内部结构示意图
风扇支座 过滤网(可选)
HFCF机 组
电机 回风箱(可选) 出风口翻边
盘管 接线盒
排水阀 排气阀 积水盘 管道接口支座 电加热器(可选)
机组尺寸与重量
图 2：HFCF 暗装水平吊挂机组
HFCF暗装水平吊挂（图示为右手接管）
型号
吊装孔(6个)，见详图 A
回风箱
L N L
接线柱 220V~/50Hz
TP1 温保
TP2 温保
黑 棕
HTR1 电加热 TP3 温保 TP4 温保 黑 棕 HTR2 电加热 选择项
警告：①在电路上，不允许不同型号的风机盘管并联连接；相同型号的风机盘管至多
也只允许两台并联连接。 ②安装人员必须是有足够资历的合格电工。 ③在进行维修前，应断开电源，以防触电。
�11 522后回风\543下回风 23
29
10 出风口 145 出风口 17
111
24
227后回风 248下回风
后回风口（可选）
OUT
6
216 进水口
147
IN
230
243后回风 248下回风
264 下回风口（可选） 出水口 进水口
盘管
水盘
机组安装
设备验收和安置
每台风机盘管机组用瓦楞纸包装， 以防在运输、 装卸及工地现场安放时受 损。 为了确保在运输过程中未发生损坏， 请在接受时按下列步骤检查： 1. 在签收前请检查每台机组是否有异 常的响声，纸箱的边角是否完好， 以及有无明显的损伤痕迹。 . 若纸箱有明显损伤痕迹， 请立即打 开，检查机组本体状况。若本体确 实受损， 请在收件单上注明实际情 况， 并拒收此货物。 另请查看风叶、 盘管、积水盘、过滤网及其它所有 附件。 . . 检查机组的隐蔽损伤。 如可能的话， 勿移动在接收现场的 机组。 接收人有义务证明隐蔽损伤 不是发生在交付之后。 . 6. 7. 若发现隐蔽的损伤，停止卸货，拍 照留底。 若发现损伤，请通知承运商，并要 求承运商和收件人进行联合检查。 通 知 TRANE 销 售 代 表 安 排 修 理。 请勿在承运商代表检查确认前自行 修理。
特灵空调安装操作维护手册
e、机组在开机调试前是否能保证预热24小时
是 ( ) 否( )
7、其他情况说明
要求调试日期： 年 月 日前。
沿
此
申请调试单位(盖章)：
线
剪
下
签名： 日期：
特灵空调器有限公司
服务热线：8008282622
型号说明 ( 室内机 )
TWE 0 7 5 S DN F AX N X A
4、风管系统安装的确认 a、风管系统安装是否通过专业设计人员进行设计 b、机组的机外余压是否与实际风管的阻力相匹配 c、风管系统是否装有送回风静压箱 d、室内送回风的气流组织是否合理 e、风管是否有保温 f、风阀设置是否合理 h、回风口或室内机是否装有过滤网并保证清洁 i、如果是天花回风是否有回风管 j、是否有新风装置 k、送回风方式：1下送下回；2侧送侧回；3侧送下回
第 12 位 备用码：
X= 备用码
第 13 位 附件选项 :
N= 无 ( 标准 )
A= 过滤网段 (075: BAYFILT018A),(100/120: BAYFILT019A)
B= 单排热水盘管 (075: BAYWATR018A),(100/120: BAYWATR019A)
M= 单排热水盘管 + 过滤网段。
是 ( ) 否( ) 是 ( ) 否( ) 是 ( ) 否( )
6、调试前准备工作的确认
a、电源电压是否在机组的正常范围以内且三相平衡度是否小于2%
是 ( ) 否( )
b、电源是否不是临时电源
是 ( ) 否( )
c、客户及甲方验收人员是否能及时到位
是 ( ) 否( )
d、是否有足够的设施(梯子、升降台等)可以保证操作人员的正常工作 是 ( ) 否( )
tvrh160f2特灵技术手册
tvrh160f2特灵技术手册摘要：一、特灵技术手册简介二、特灵技术手册的主要内容1.产品概述2.安装与调试3.操作与维护4.故障排除三、特灵技术手册的实用性四、特灵技术手册的创新点五、特灵技术手册的适用人群六、总结与建议正文：【一、特灵技术手册简介】特灵技术手册是一本针对特灵产品进行全面介绍和说明的实用指南。
该书详细阐述了特灵产品的各项性能、特点和操作方法，旨在为广大用户和安全管理人员提供详尽的技术支持。
【二、特灵技术手册的主要内容】1.产品概述：介绍了特灵产品的品牌背景、产品系列、适用范围和性能优势等基本信息。
2.安装与调试：详细阐述了特灵产品的安装流程、调试方法以及注意事项，为用户提供清晰、易懂的安装指南。
3.操作与维护：介绍了特灵产品的操作步骤、安全注意事项和日常维护方法，确保用户能够正确、安全地使用产品。
4.故障排除：针对特灵产品可能出现的常见故障，提供了故障现象、原因分析和解决方法，帮助用户迅速解决问题。
【三、特灵技术手册的实用性】特灵技术手册以其严谨的科学态度、详尽的数据资料和实用的操作指南，为用户提供了强大的技术支持。
无论是初学者还是有一定经验的使用者，都能从中受益匪浅。
【四、特灵技术手册的创新点】1.内容丰富：不仅介绍了特灵产品的性能特点，还涵盖了安装、操作、维护和故障排除等方面的实用信息。
2.图文并茂：采用图文结合的方式，使抽象的概念更直观，便于用户理解和掌握。
3.实用性强：针对性强，贴近用户需求，为用户解决实际问题提供有力支持。
【五、特灵技术手册的适用人群】特灵技术手册适用于特灵产品的经销商、安装人员、维修人员以及广大用户。
无论是初学者还是有一定经验的使用者，都能从中找到所需的信息。
【六、总结与建议】特灵技术手册作为一本实用性强、内容丰富的技术指南，为广大用户和安全管理人员提供了宝贵的参考资料。
建议在使用特灵产品时，认真阅读并遵循手册中的操作指南，以确保产品的安全、正确使用。
特灵水源热泵机组安装操作手册
是( 是( 是( 是(
)否 ( ) )否 ( ) )否 ( ) )否 ( )
3、制冷系统安装的确认
a、 冷 媒 管 的 直 径 和 壁 厚 是 否 满 足 工 厂 相 关 要 求 b、 冷 媒 管 道 长 度 是 否 符 合 相 关 要 求 c、 如 果 室 外 机 组 高 于 内 机 且 落 差 超 过7米 以 上 是 否 装 有 回 油 弯 d、 冷 媒 管 道 焊 接 时 是 否 对 空 调 系 统 进 行 氮 气 保 护 焊 e、 是 否 对 冷 媒 管 道 进 行 清 洁 f、 是 否 对 空 调 系 统 进 行 氮 气 保 压 试 漏 g、 是 否 对 制 冷 系 统 抽 真 空 到4 6 P a且 半 小 时 后 不 回 升 到6 6 P a h、 工 地 现 场 是 否 有 制 冷 剂 确 保 开 机 调 试 用
高速 217 207 197 187 177 167 157 147 137 127 117 107 97
MCD/MWD048/060
可选静压 (Pa)
风 量(m3/h)
1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2740 2800 2900 3000 3100 3200
管道长度
5m
10m
0
0
1.0
0.985
0
0
1.0
0.981
0
0
1.0
0.979
0
0
1.0
0.976
0
0.15
1.0
0.973
0
0.15
1.0
0.970
0
0.15
特灵螺杆机安装调试与维护手册
客户对机组签收后，须承担对机组进行正确保管及正确安装的责任。 如果机组在安装之前需要存放，应采取如下预防性措施。 7 确保所有的开口如水管均有保护盖，不要撕去电控柜的保护薄膜； 7 将机组存放在干燥、无振动、人员活动较少的地方； 7 存放于室外时应有防雨措施，对有保温层的机组请勿置于阳光下暴晒； 7 机组上如有积灰，不要用蒸汽或水冲洗； 7 应对机组进行定期检查，特别是每个月应检查制冷剂是否有泄漏，若高、低 压力表显示压力过低或无压力，则制冷剂有泄漏，联系售后人员检修。
这圈螺栓的紧固后，重复此顺序直到所有螺栓符合表 1 对应螺栓的扭矩为止。
注：在第一圈收紧螺栓时不要将螺栓收紧到终了力矩，因为这样会使法兰面翘起
而容易漏水。应使用力矩扳手，并在第一圈收紧时将扳手的扭矩调到终了力矩的
三分之一。
表 1 螺栓紧固终了推荐力矩（N·m）
螺栓规格
橡胶平垫片密封
最小力矩
最大力矩
M10
现场接线时为避免端子连接处腐蚀和过热，要求所有的供电线均为铜导线。 控制电缆线与电源线要分开敷设并加防护管，以防止电源线对控制电缆产生干 扰，机组外壳必须可靠接地。另外现场接线时为避免控制出错，其不应将低压控 制线路（24V）与高于 24V 电压的导线穿在同一电线管内。
/
LS B LG
S：单机 D：双机 F：四机 数字表示机组制冷量（单位 KW）
LG：表示螺杆机
B：表示半封闭
LS：表示水冷冷水机组
HX
数字表示机组制冷量（单位美制冷吨） HX：表示新型
注意：本手册所介绍的知识并不意味读过本手册任何人可承担
安装、调试、操作和维护中的任何一项工作。安装工作须由有资
/
4、机房应有足够的空间以便机组的安装和维修保养；机房应有足够的拔管 空间；同时压缩机上方不应敷设管道及线管。空间要求见图 1。
精编特灵空调风管机组新ODYSSEY操作手册资料
面板操作介绍1．开关机操作按压’键，即刻安上次关机时的模式运行；再次按压此键便关机。
严禁频繁开/关机操作。
2．模式选择模式选择包括：制冷、除湿、送风、制热和自动，必须在开机状态设置才有效。
3．参数浏览可浏览的参数包括：化霜进入温度P01、化霜退出温度P02、化霜间隔时间P03，最短化霜时间P04，防冷风温度P05，防冷风退出温度P06，内盘防冻结温度P07、电加热1启动P08，电加热2启动/热泵关闭温度P09，热泵重启动温度P10、回风温度P11、内盘1温度P12、内盘2温度P13，外盘1温度P14、外盘2管温度P15、室外环境温度P16，按压键后再按压、键可浏浏览其十七个参数的设置值。
4．故障复位操作当有故障时，声音报警1秒并且背光一直闪烁，只显示故障代码，按压键，故障排除,报警取消，重新恢复工作状态，如故障仍然存在，声音报警1秒，背光仍然一直闪烁。
关机时显示时钟且背光灭。
5．参数设置（具体操作见二用户设置）可修改的参数：化霜进入温度S01、化霜退出温度S02、化霜间隔时间S03，最短化霜时间S04，防冷风温度S05，防冷风退出温度S06，内盘防冻结温度S07、电加热1启动S08，电加热2启动S09，电加热启动/热泵关闭温度S11，热泵重启动温度S12，在密码输入有效后，按压键后再按压、键可修改其十一个参数的设置值。
6. 常态显示在开机状态，显示当前设定温度，运行模式以及压缩机、加热器的工作情况；在定时状态，定时开亮，定时关亮；在开机状态可完成上述十一项参数设置操作，无任何按键操作时，10秒后返回常态显示,背光15秒后关闭。
用户设置必须在开机状态下●密码输入按下键5秒，显示“50“闪烁后，再通过、键调节密码为`66`时按下键即可修改参数，错误立即退出。
●化霜进入温度设置1.温度设置范围：-10℃- 10℃。
2.操作：密码确认后，时间显示区””显示”S01”，按下键后开始闪烁，再通过、键调至需要的参数。
特灵操作规程(3篇)
第1篇一、前言特灵设备是一种先进的空调系统，广泛应用于各类公共场所、住宅和商业建筑中。
为确保特灵设备的安全、稳定、高效运行，特制定本操作规程。
二、操作人员要求1. 操作人员应具备空调制冷、通风、供暖等相关知识，熟悉特灵设备的基本结构、工作原理及操作方法。
2. 操作人员应持有相关资格证书，具备一定的设备操作经验。
3. 操作人员应严格遵守操作规程，确保设备安全运行。
三、操作步骤1. 开机前准备（1）检查设备电源是否正常，确保设备周围环境安全。
（2）检查设备冷却水系统、冷媒系统、通风系统等是否完好。
（3）检查设备控制面板、传感器等是否正常。
2. 启动设备（1）打开设备电源开关，启动主控制器。
（2）根据实际需求，设置设备运行参数，如温度、湿度、风速等。
（3）启动冷却水泵、冷媒压缩机、通风风机等设备。
3. 监控设备运行（1）观察设备运行状态，如冷却水泵、冷媒压缩机、通风风机等是否正常工作。
（2）查看设备控制面板显示的运行参数，确保设备运行在设定范围内。
（3）定期检查设备冷却水系统、冷媒系统、通风系统等，发现异常及时处理。
4. 停机操作（1）关闭设备控制面板上的运行按钮，停止设备运行。
（2）关闭冷却水泵、冷媒压缩机、通风风机等设备。
（3）关闭设备电源开关。
四、注意事项1. 操作人员应熟悉设备操作规程，确保设备安全运行。
2. 操作过程中，如发现设备异常，应立即停止操作，及时上报并采取相应措施。
3. 操作人员应定期对设备进行维护保养，确保设备正常运行。
4. 操作人员应严格遵守操作规程，不得擅自改变设备运行参数。
5. 操作人员应保持设备周围环境整洁，避免杂物堆积影响设备运行。
五、培训与考核1. 对操作人员进行定期培训，提高操作技能和设备维护保养能力。
2. 对操作人员进行考核，确保其具备操作特灵设备的资格。
3. 对操作人员进行考核不合格者，禁止其独立操作设备。
本规程适用于特灵设备操作人员，如有未尽事宜，可根据实际情况进行补充和修改。
特灵CXAJ_CGSJ安装操作和维护手册
警告：指出潜在的危害情形，如果忽视，可能会导致轻微或中等人身伤害。也用于警示不安
全的活动。
注意：指出潜在的设备损坏情形，如果忽视，可能导致设备损坏或财产损失，或可能的环境
污染。也提供有用的帮助信息，这些信息对机组运行或延长机组使用寿命可能有好 处。但并不能表明这些帮助信息是最佳的或对改善机组运行有直接的关系。
6Ăాޅऐಎ࠶ဣཥҾጎڦඓණ
bĂޅऐಎ࠶ڦ݅ோ0ܾཚ݅0ෙཚ݅ޏยऺҾጎኟඓժྜࡻ cĂྫౡಎాڛLjॠֱૐౡಇݣޏຩLjᆶ၄ၡ dĂॠֱૐౡ࠶ԍ࿒ޏԈሾჹLjᅜྔࢫৃݞՄౡ၄ၡ
DŽ!!!!Dž ޏDŽ!!!Dž DŽ!!!!Dž ޏDŽ!!!Dž DŽ!!!!Dž ޏDŽ!!!Dž
警告
安装或维护前，将机组电源和切断开关锁定在断电状态，以避免因触电或接触某运转部件而造成人身伤 亡。空调机组的所有安装过程必须符合国家、省份和当地规定。
制冷剂警告
请不要使用不合格制冷剂、制冷剂替代品或制冷剂添加剂，不正确的使用方法或使用不合格制冷剂、制 冷剂替代品或制冷剂添加剂会导致机组损坏及各种安全隐患，请选择合格制冷剂或致电8008208676 采 购合格制冷剂。所有操作制冷剂的技术人员都必须是有资格证书的，需熟知并严格遵 守有关制冷剂的使 用、处理、回收和循环利用的相关技术要求及法律法规。
2015年06月
PKGP-SVX06C-ZH
总述
该手册属客户财产与机组配套使用，完工后请放回技术资料袋中并妥善保存。 安装空调机组前请仔细阅读本手册，请按照手册安装与维护机组，以确保空调机组能正常可靠的运行。 空调机组的安装必须由Trane 公司指定的专业人员完成。若安装或维护由不合格人员操作，或未按本手 册要求安装与操作，厂商概不负责。 该手册并未力图覆盖各种机组的差异或安装中可能遇到的所有问题，不可能为安装中出现的所有可能性 都提供指导。如果购买人欲进一步获取信息或者遇到特殊问题而本说明书中未能详尽解释，请与Trane 当地销售办事处联系。 该手册内有“安装方申请调试确认单”，用该确认单查核确认所有必需的安装步骤都已完成。请勿以阅 读此确认单取代阅读本手册中的内容，而应在安装前详细阅读本手册。 本手册中，在适当的地方会给出“危险“、“警告”和“注意”提示，为确保人身安全和机组的正常运 行，请仔细阅读这些内容并遵循之。
特灵地源热泵空调wpwe技术手册
特灵地源热泵空调wpwe技术手册特灵地源热泵空调技术手册1.简介1.1 概述1.2 技术要求1.3 主要特点2.工作原理2.1 地源热泵原理2.2 空调系统工作原理3.设备组成3.1 地源热泵设备3.1.1 地源热泵机组3.1.2 地热回水系统3.2 空调系统设备3.2.1 蒸发器3.2.2 冷凝器3.2.3 压缩机3.2.4 膨胀阀3.2.5 空气处理器4.安装及操作维护4.1 安装前准备4.2 安装步骤4.3 操作方法4.4 维护与保养5.故障排除5.1 常见故障及处理方法5.2 故障代码表6.技术指标6.1 产品参数6.2 性能曲线7.附件附件1、安装示意图附件2、接线图附件3、保养记录表法律名词及注释：1.地源热泵：利用地热能的一种空调系统，通过地下水、土壤或岩石中的热能进行热量交换。
2.蒸发器：地源热泵空调系统中的一个重要组成部分，用于吸收室内热量和传递给制冷剂。
3.冷凝器：地源热泵空调系统中的一个重要组成部分，用于将制冷剂释放的热量排出室外。
4.压缩机：地源热泵空调系统中的一个重要组成部分，用于压缩制冷剂并增加其温度和压力。
5.膨胀阀：地源热泵空调系统中的一个重要组成部分，用于调节制冷剂的压力和流量。
6.空气处理器：地源热泵空调系统中的一个重要组成部分，用于处理和分配冷热空气。
本文档涉及附件：1.附件1：安装示意图，用于说明特灵地源热泵空调的安装布局和连接方式。
2.附件2：接线图，用于指导特灵地源热泵空调的电气接线。
3.附件3：保养记录表，用于记录特灵地源热泵空调的维护和保养情况。
特灵奥迪斯Odyssey机组 TWA TWE使用说明书
第 4,5,6 位 名义冷量
080
100
注 ：对接方式为焊接连接 ；
第 7 位 S= 标准静压
L= 低静压 ( 仅 080)
无低静压，取消此项
第 8 位 电源类型 ：
D=380V/50Hz/3Ph
第 9 位 辅助电加热器选项 ：
N= 无 ( 标配 )
M=13.5kW
Q=20kW
R=(10+10)kW
5
机组外型尺寸图 ( 室内机 )
1298
1043
TWE080
848 800 25 15
ۗጎӱ
ۉ੦ ૐౡ੨
1165
190
190
190
190
826
1438 1183
243
ޅ੨
ඤಎ࠶ದॲ
243
295
502
120
ோӱ ࡗ୳ྪ߃ӱ
TWE100
343
࣮ޅ੨
848 800
ۉ੦ ૐౡ੨
)! )! )! )! )!
