com串口线r232接法11
RS232C标准9针串口接线方法
RS232C标准串口接线方法（第二版）检验仪器与微机的通讯主要是以RS232C标准接口为主，而串口的接线方法也有一定的标准，在此谈谈几种常用的串口接法，仅作参考：一、标准接法1、9对9（包括9针对9孔，9孔对9孔，9针对9针）：说明：以下的孔、针指串口线两端的串口，不过2、3有可能不交换2-------------33-------------24-------------65-------------56-------------47-------------88-------------72、9对25（包括9孔对25孔，9孔对25针）2-------------3 （备注：2、3有可能不交换）3-------------24-------------65-------------76-------------207-------------58-------------4二、特殊接法关于串口的非标准接口一般需要参考仪器说明书或者咨询仪器厂家才能获知，下面列举几种常见的特殊接法（每台仪器的具体串口具体接法可参考LIS事业部“仪器设置”文档库）：1、9孔对9针（H100尿液分析仪）2--------------25--------------52、9孔对9孔(4-channel半自动血凝仪)9孔对9孔，一一对应，全接。
3、9对25（C100尿液分析仪）2--------------23--------------35--------------725串口中，4和5短接，6和20短接，25串和9串间另接一根线，均焊在两头的铁皮外壳上用做地线。
4、9孔对电话线接口（MEDICA EasyBloodGas血气分析仪端为电话线口）电话线一端：线头向下，金属片面对自己从左向右分别是1，2，3，4，5电话线口---9孔串口1--------------52--------------83--------------24--------------75--------------3三、苹果机与PC机的串口接法1、Apple（供苹果机端用的8针串口） PC机25femle（孔）串口5 ------------------23 ------------------34 ------------------71 ------------------52 ------------------42、Apple（供苹果机端用的8针串口） PC机9femle（孔）串口5-------------------33 ------------------24 ------------------51 ------------------82------------------ 7 （有可能7、8要对换）3、Apple（苹果机自身的8孔串口，类似于PS2口）苹果机的25male（针）串口5 ----------------- 33 ----------------- 24 ------------------71------------------42------------------54、苹果机的25 femle（孔）串口 PC机25 femle（孔）串口2 ----------------- 33------------------ 24------------------ 55------------------ 47------------------ 7本文来自CSDN博客，转载请标明出处：truewayleearchive20060520746298.aspx---------------------------------------------------------口连接线的制作方法 com线制作 rs2322008年07月20日星期日 01:50在电脑的使用中往往会遇到各种各样的连接线。

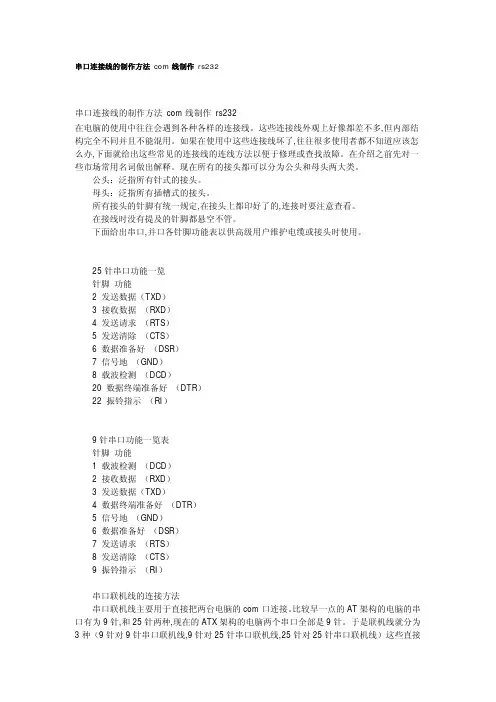

串口连接线的制作方法 com线制作 rs232
25 针串口功能一览 针脚 功能 2 发送数据（TXD） 3 接收数据 （RXD） 4 发送请求 （RTS） 5 发送清除 （CTS） 6 数据准备好 （DSR） 7 信号地 （GND） 8 载波检测 （DCD） 20 数据终端准备好 （DTR） 22 振铃指示 （RI）
9 针串口功能一览表 针脚 功能 1 载波检测 （DCD） 2 接收数据 （RXD） 3 发送数据（TXD） 4 数据终端准备好 （DTR） 5 信号地 （GND） 6 数据准备好 （DSR） 7 发送请求 （RTS） 8 发送清除 （CTS） 9 振铃指示 （RI） 串口联机线的连接方法 串口联机线主要用于直接把两台电脑的 com 口连接。 比较早一点的 AT 架构的电脑的串 口有为 9 针,和 25 针两种,现在的 ATX 架构的电脑两个串口全部是 9 针。于是联机线就分为 3 种（9 针对 9 针串口联机线,9 针对 25 针串口联机线,25 针对 25 针串口联机线）这些直接
25 针串口功能一览 针脚 功能 2 发送数据（TXD） 3 接收数据 （RXD） 4 发送请求 （RTS） 5 发送清除 （CTS） 6 数据准备好 （DSR） 7 信号地 （GND） 8 载波检测 （DCD） 20 数据终端准备好 （DTR） 22 振铃指示 （RI）
九针串口功能一览表 针脚 功能 1 载波检测 （DCD） 2 接收数据 （RXD） 3 发送数据（TXD） 4 数据终端准备好 （DTR） 5 信号地 （GND） 6 数据准备好 （DSR）
4 5 6 7 8 9
—— —— —— —— —— ——
20 7 6 4 5 22
------------------------
目前较为常用的串口有 9 针串口（DB9）和 25 针串口（DB25），通信距离较近时(<12m)， 可以用电缆线直接连接标准 RS232 端口 (RS422,RS485 较远)，若距离较远，需附加调制解 调器（MODEM）。最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连。 同一个串口的接收脚和发送脚直接用线相连，对 9 针串口和 25 针串口，均是 2 与 3 直接相 连；两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）接收数据 针脚（或线）与发送数据针脚（或线）相连，彼此交叉，信号地对应相接，就能百战百胜。 接头可以分为公头和母头：公头泛指针式的接头；母头泛指插槽式的接头。所有接头的针脚 有统一规定,在接头上有印好的序号，连接时要注意查看。在接线时没有提及的针脚都悬空 不管。 串口各针脚功能表
RS232C标准9针串口接线方法
RS232C标准9针串口接线方法RS232C标准串口接线方法（第二版）检验仪器与微机的通讯主要是以RS232C标准接口为主，而串口的接线方法也有一定的标准，在此谈谈几种常用的串口接法，仅作参考：一、标准接法1、9对9（包括9针对9孔，9孔对9孔，9针对9针）：说明：以下的孔、针指串口线两端的串口，不过2、3有可能不交换2-------------33-------------24-------------65-------------56-------------47-------------88-------------72、9对25（包括9孔对25孔，9孔对25针）2-------------3 （备注：2、3有可能不交换）3-------------24-------------65-------------76-------------207-------------58-------------4二、特殊接法关于串口的非标准接口一般需要参考仪器说明书或者咨询仪器厂家才能获知，下面列举几种常见的特殊接法（每台仪器的具体串口具体接法可参考LIS事业部“仪器设置”文档库）：1、9孔对9针（H100尿液分析仪）2--------------25--------------52、9孔对9孔(4-channel半自动血凝仪)9孔对9孔，一一对应，全接。
3、9对25（C100尿液分析仪）2--------------23--------------35--------------725串口中，4和5短接，6和20短接，25串和9串间另接一根线，均焊在两头的铁皮外壳上用做地线。
4、9孔对电话线接口（MEDICA EasyBloodGas血气分析仪端为电话线口）电话线一端：线头向下，金属片面对自己从左向右分别是1，2，3，4，5电话线口---9孔串口1--------------52--------------83--------------24--------------75--------------3三、苹果机与PC机的串口接法1、Apple（供苹果机端用的8针串口） PC机25femle（孔）串口5 ------------------23 ------------------34 ------------------71 ------------------52 ------------------42、Apple（供苹果机端用的8针串口） PC机9femle（孔）串口 5-------------------34 ------------------51 ------------------82------------------ 7 （有可能7、8要对换）3、Apple（苹果机自身的8孔串口，类似于PS2口）苹果机的25male（针）串口5 ----------------- 33 ----------------- 24 ------------------71------------------4 2------------------54、苹果机的25 femle（孔）串口 PC机25 femle（孔）串口3------------------ 24------------------ 55------------------ 47------------------ 7本文来自CSDN博客，转载请标明出处：truewayleearchive20060520746298.aspx---------------------------------------------------------口连接线的制作方法 com线制作 rs232 07月20日星期日 01:50在电脑的使用中往往会遇到各种各样的连接线。
RS232各种连接方式及通讯
无Modem的Rs232串口连接与通讯RS232串口通讯是最常用的，但是为什么就连接了RXD，TXD和GND三个信号，没有任何的握手信号。
原来一直高不明白。
在网上搜了很多关于RS232的资料，也没有找到理想的。
后来就找了一篇英文的资料，自己翻译了一下，总算真正弄清楚了RS232。
特此分享一下。
（本文原创:百度空间——发现电子设计之美，作者Flyasiwng，转载请注明出处。
）简介Rs232串口通讯是计算机领域中最古老、应用最广泛的通讯方式。
Rs232标准规定了DTE和DCE 之间的通讯方法，即PC与Modem这类外围设备的通讯。
DTE是数据终端设备，DCE是数据通讯设备。
而当今，串口通讯最主要的应用是没有Modem的DTE与DCE之间的通讯，而标准中并没对种通讯方式作出详细的规定。
最初的Modem并没有执行某些握手功能。
但是握手功能可以提高通讯的速度，因为这可以让计算机有能力控制信息的流动。
RS232最初的应用方式观察RS232的引脚分配图，可以看到两个专门用于流控制的引脚。
一个RTS，一个CTS。
RTS是请求发送，从DTE输出，输入到DCE。
CTS是确认发送，从DCE输出，输入到DTE。
在发送数据前，DTE先将RTS设为高电平，向DCE请求数据。
如果DCE不允许发送数据，将使CTS保持低电平。
如果允许发送数据，则就爱能够CTS置为高电平。
这是一种简单并有效的单向数据流控制机制。
为了对数据流进一步的控制，通信双方都增加了向对方汇报当前自身状态的能力。
为了实现这一目的，便增加了DTR和DSR信号。
数据终端设备使用DTR信号告知自己已经准备好接受数据。
数据通讯设备使用DSR说明自己已经准备好接受数据。
这两个信号不像RTS和CTS那样，只是单向的请求与应答，它们是双向的握手信号。
DTE和DCE通讯的最后一个流控制信号是CD（载波监听）。
CD不直接对流进行控制，而只是表征Modem可以与对方进行通讯。
这个信号表明两个Modem设备间存在通讯线路。
R232串行线的焊接方法
R232串行线的焊接方法Nport5110接法串口服务器（9）机床（25）1（屏蔽线）2————————23————————35————————77————————58————————4注意：机床25头的6、8、20要短接串口服务器（9）机床（9）外壳（屏蔽线）2————————33————————25————————57————————88————————7注意：机床9头的1、4、6要短接2、对FANUC系统也可以按下面的接法串口服务器（9）机床（25）1（屏蔽线）2————————23————————35————————7注意：机床25头的6、8、20要短接，4、5要短接DIGI（及211）焊接方法：串口25机床（25针）1屏蔽线2233445577机床25头的6，8，20短接de211（9）机床（25）串口服务器211外壳---------------地线3————————22————————37————————48————————55————————7注意：机床9头的1、4、6要短接，海得汗机床机床9头串口服务器5110112233445566778899DIGI串口服务器和机床之间的连线接法单串口服务器（9）机床（25）（DIGI ONE SP）1（屏蔽线）2（橙）————————2（橙）3（绿）————————3（绿）5（兰）———————7（兰）7（棕）————————5（棕）8（绿白）———————4（绿白）FANUC0-M系列机床20针（孔）接线法机床20孔（针）COM口（25头）9头SD922 RD833 RS2048 CS1957 SG1775 ER5CD16DR18FANUC0i系列FAGOR8050（上海开通capital）一．FAGOR8050系统：昆船以一机，机床LFG1250为FAGOR8050系统，机床电器柜内RS232接口为X3，详细引脚定义为（下图），由于引脚和通用的9头定义不同，故需要重新焊线故机床RS232到串口服务器5110接线方式需要变更为：CNC255110911DCD22RXD33TXD44DTR56DSR67RTS98CTS75GND在机床修改通道时：RS232通道参数：P4(PROTOCAL)根据手册上是通道0：为适合所有设备通道1：DNC通道2：软驱在机床调试时采用FAGOR8040/8050/8055专用模版通道0：不能实现电脑文件夹映射到机床，但可以采用FANUC模版，可通过发程序调用目录及程序通道1：传输时为NULL无法传输，采用FAGOR专用模版和FANUC模版均不能传输。
RS232串口通讯接口定义及接线方法
RS232串口通讯接口定义及接线方法针脚定义符号
1 载波检测DCD
2 接收数据RXD
3 发送数据TXD
4 数据终端预备好DTR
5 信号地SG
6 数据预备好DSR
7 恳求发送RTS
8 清除发送CTS
9 振铃提示RI
RS-232C接口定义(25芯)
针脚定义符号
1 频蔽地线
2 发送数据TXD
3 接收数据RXD
4 恳求发送RTS
5 允许发送CTS
6 数据预备好DSR
7 信号地SG
8 载波检测DCD
9 发送返回(+)
10 未定义
11 数据发送(-)
12~17 未定义
18 数据接收(+)
19 未定义
20 数据终端预备好DTR
21 未定义
22 振铃RI
23~24 未定义
25 接收返回(-)
RS-232串口通信基本接线方法
目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。
最为简洁且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连。
RS232C串口通信接线方法（三线制）
9-9针25-25针9-25针
2 3 2 3 2 2
3 2 3 2 3 3
5 5 7 7 5 7。
omron_PLC_232_485_422串行通信详细接线
欧姆龙贸易（上海）有限公司
2.单工、半双工、全双工（i）
数据流向
单工
发送装置
接受装置
半双工
发送装置
数据流向1
接受装置
接受装置
欧姆龙贸易（上海）有限公司
数据流向2
发送装置
2.单工、半双工、全双工（ii）
数据流向1
发送装置 接受装置
数据流向2
接受装置 发送装置
全双工
D110－D119 D100－D104
发送数据
超级终端发送、 接收数据
TXD/RXD 通过指令TXD发送数 据、RXD接收数据
欧姆龙贸易（上海）有限公司
实验：
Hostlink方式
无协议方式
TXD
发送Hostlink命令读取数据
DM0：XXXX
接收Hostlink响应数据
RXD
欧姆龙贸易（上海）有限公司
2.RS422串行通信接口
A
A
B
OMRON PLC
通信设备
SDA+ SDBRDA+ RDB-
发 收
B
收
A
B
SDA+
SDBRDA+ RDB-
发
欧姆龙贸易（上海）有限公司
3.RS485串行通信接口
A
A
B 收
使 能 OMRON PLC
T(+) T(-)
发
使 能
通信设备
T(+) T(-)
B
收
发
欧姆龙贸易（上海）有限公司
断开的只是电脑与Modem之间的连接， 并腾出串口 用HostLink方式连接远程PLC
RS-232接线方法指南
RS_232线的接线方法：25针对应9口：2号（白）---2号 3号（茶）---3号 4号（灰）--8号 5号（绿）--7号 6号（黄）--4号 7号（橘黄）--5号 20号（红。
黑）---1号（红）。
6号（黑）位于后控制箱悬架侧的第一个RS-232端口可用于程序的发送和接收。
所有发送和接收的数据均为ASCII。
为使用该端口，需要有一根电缆和一些连接器，用于以下布线：1号插针屏蔽接地2号插针TXD-传输数据3号插针RXD-接收数据4号插针 RTS（可选）5号插针CTS（可选）7号插针信号接地用于RS-232的电缆必须进行屏蔽。
下面列出波特率和各自的最大电缆长度。
该表假定了正确的电缆屏蔽且无信号升高。
9,600波特率：100英尺（30米）RS-23238,400波特率：25英尺（8米）RS-232115,200波特率：6英尺（2米）RS-232在电缆的每端可以使用RS-232和RS-422转换器，以便在高达115,200的波特率下使用长电缆。
正确的双绞线极大地提高了可靠性，并增加了最大距离。
对于115,200的处理器，应当使用奔腾处理器。
25-25插针9-25插针其他各插针均为任选，通常并不使用。
RS-232连接器为DB-25，按照DTE接线。
这表示我们在TXD线上发送数据，在RXD线上接收数据。
如果你对此不甚了解，可向经销商求助。
最简单的连接方法是与IBM的PC机连接，可用一根一端为DB-25阳线，另一端为DB-25阴线的标准电缆完成。
将一端的2号插针与另一端的3号插针连接，3号对2号插针，7号对7号插针。
所有的RS-232数据均为ASCII，但位数、奇偶性和速度可随设置不同而变化。
数据位的数量用设置37选择，要么是7要么是8。
奇偶性用设置12选择，分别为无、奇、偶或零。
零奇偶性将把校验位设置为0。
数据速度用设置11选择。
完成与计算机的连接并进行校验后，进入设置页，按照需要设置波特率、奇偶性、停止位数量、块结束（EOB）格式和引导参数。
rs232串口接线图
RS232串口接线图RS232是一种广泛应用于串行通信中的标准。
它定义了一种将数字信号转换为串行数据传输的方法，并规定了在串口之间进行数据通信时的物理连接。
接线图下面是RS232串口的接线图：___________ ___________| | | || DTE |------->| DCE ||___________| |___________|DTE DCEData Terminal Data Circuit-terminatingEquipment Equipment在上面的接线图中，DTE代表数据终端设备，DCE代表数据电路终端设备。
DTE可以是计算机、终端设备或数据通信设备，而DCE通常是调制解调器。
接线详解RS232串口使用了9个引脚进行数据传输，每个引脚的功能如下：•TD（Transmit Data）：数据发送引脚，DTE通过该引脚将数据发送给DCE。
•RD（Receive Data）：数据接收引脚，DTE通过该引脚接收DCE发送的数据。
•RTS（Request to Send）：请求发送引脚，DTE通过该引脚告诉DCE 它准备好发送数据。
•CTS（Clear to Send）：允许发送引脚，DCE通过该引脚告诉DTE它准备好接收数据。
•DTR（Data Terminal Ready）：数据终端就绪引脚，DTE通过该引脚告诉DCE它准备好进行通信。
•DSR（Data Set Ready）：数据集就绪引脚，DCE通过该引脚告诉DTE它准备好进行通信。
•SG（Signal Ground）：信号地引脚，用于屏蔽引脚之间的电磁干扰。
•CD（Carrier Detect）：载波检测引脚，DCE通过该引脚告诉DTE当前是否检测到了信号载波。
•RI（Ring Indicator）：响铃指示引脚，DCE通过该引脚告诉DTE电话线上是否有来电。
根据以上信号引脚的功能，RS232串口的接线图可以表示如下： DTE DCE___________ ___________| | | || TD |------->| RD ||___________| |___________|Transmit Data Receive Data___________ ___________| | | || RD |<-------| TD ||___________| |___________|Receive Data Transmit Data___________ ___________| | | || RTS |------->| CTS ||___________| |___________|Request to Send Clear to Send___________ ___________| | | || CTS |<-------| RTS ||___________| |___________|Clear to Send Request to Send___________ ___________| | | || DTR |------->| DSR ||___________| |___________|Data Terminal Ready Data Set Ready___________ ___________| | | || DSR |<-------| DTR ||___________| |___________|Data Set Ready Data Terminal Ready___________ ___________| | | || SG |------->| SG ||___________| |___________|Signal Ground Signal Ground___________ ___________| | | || CD |<-------| CD ||___________| |___________|Carrier Detect Carrier Detect___________ ___________| | | || RI |<-------| RI ||___________| |___________|Ring Indicator Ring Indicator总结RS232串口是一种广泛应用于串行通信中的标准，它使用9个引脚进行数据传输，并定义了DTE和DCE之间的物理连接。
RS232C标准9针串口接线方法
2------------------5
4、苹果机的25 femle（孔） 串口 PC机25 femle（孔）串口
2 ----------------- 3
3 接收数据 （RXD）
4 发送请求 （RTS）
5 发送清除 （CTS）
6 数据准备好 （DSR）
7 信号地 （GND）
8 载波检测 （DCD）
20 数据终端准备好 （DTR）
22 振铃指示 （RI）
9针串口功能一览表
针脚 功能
3--------------2
4--------------7
5--------------3
三、苹果机与PC机的串口接法
1、Apple（供苹果机端用的8针串口） PC机25femle（孔）串口
5 ------------------2
3 ------------------3
9针对9针串口连接
9针母头 9针母头
2 —— 3
3 —— 2
4 —— 6
5 —— 5
6 —— 4
7 —— 8
8 —— 7
25针对25针串口连接
25针母头 25针母头
2 —— 3
3 —— 2
4 —— 5
7-------------5
8-------------4
二、特殊接法
关于串口的非标准接口一般需要参考仪器说明书或者咨询仪器厂家才能获知，下面列举几种常见的特殊接法（每台仪器的具体串口具体接法可参考LIS事业部“仪器设置”文档库）：
1、9孔对9针（H100尿液分析仪）
2--------------2
RS232串口通信基本接线方法
RS232串口通信基本接线方法目次：1.DB9和DB25的常用信号脚说明2.RS232C串口通信接线方法3.串口调试中要注意的几点目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准R S232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。
最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连，以回答前段网友的咨询。
1.DB9和DB25的常用信号脚说明2.RS232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连·同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；·两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。
3.串口调试中要注意的几点：·不同编码机制不能混接，如RS232C不能直接与R S422接口相连，市面上专门的各种转换器卖，必须通过转换器才能连接；·线路焊接要牢固，不然程序没问题，却因为接线问题误事；·串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准R S232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。
RS232C标准9针串口接线方法
2-------------3
3-------------2
4-------------6
5-------------5
6-------------4
7-------------8
8-------------7
2、9对25（包括9孔对25孔，9孔对25针）
2-------------3 （备注：2、3有可能不交换）
4------------------ 5
5------------------ 4
7------------------ 7
本文来自CSDN博客，转载请标明出处：truewayleearchive20060520746298.aspx
1、9孔对9针（H100尿液分析仪）
2--------------2
5--------------5
2、9孔对9孔(4-channel半自动血凝仪)
9孔对9孔，一一对应，全接。
3、9对25（C100尿液分析仪）
2--------------2
3--------------3
1-1，2-3，3-2，4-4，5-5，6-6，7-7，8-8，9-9。就是2，3对调，其他的直连。
附颜色与引脚的关系（不知道此关系有没有通用性）：
1黑，2棕，3红，4橙，5黄，6绿，7蓝，8紫，9白。
串口通讯流控制
在串行通讯处理中，常常看到RTS/CTS和XON/XOFF这两个选项，这就是两个流控制的选项，目前流控制主要应用于调制解调器的数据通讯中，但对普通RS232编程，了解一点这方面的知识是有好处的。那么，流控制在串行通讯中有何作用，在编制串行通讯程序怎样应用呢？
RS232接口引脚标准以及连接线相关说明
,
开发板 RS232 串 口 实例.
P 11
是母头插座 .可见，公头插座上的 PIN2 为接收端，PIN3 为发送端，符号 232 接 口 标准.
而母头的 PIN2 和 PIN3 则和标准相反.
|白 . MICHAEL
201ν4/2415:52:17
曰|
C26
lu
m m 川 口z
这个公头撞口的PIR2 为撞般.PIR3 为发送， 属于标注撞口，与电脑 连接时需要交史线
CD 2 3
4
8
CD RXD TXD DTR GND DSR RTS CTS
RXD TXD DTR GND DSR RTS CTS RI
3 2
发送数据(Transmit)
1
数据终靖准备(Oata Terminal Ready)
地线 (Ground ) 数据准备好( Data
20 .1
7 6 4
数据终铺准备(Oata Terminal
注意:
1.
区分电路中母头和公头的符号 :公头为插针母头为插孔但有时画的不够明确 ， 最好是根
据引脚号的顺序进行判断，大头那 一侧 5 个 引脚，若引脚 l 到 5 为从左到右的!顺序则为公头，
反之 l 到 5 为从右到左的顺序则为母头 . 公头与母头插在一起时，两者同号引脚会对插在 一起
2. 3.
记住 RS232 标准接口关键的 3 个 引脚号 2，3 丘 pin2-RX，
都分别有交叉线和直连线，所以总共有 6 中连接线 . 下 边的 一个示例为母对母交叉线 .
拖哼 lè
R Sl3~ rOJll皿odemwiho吐 hmds hal<hg
南山古书~ 11叫)" f!lû bílidlL C011l1lS ~t:l O
RS232管脚接法
RS232 9针接口管脚定义(2010-02-01 17:45:03)标签：杂谈RS232 9针接口管脚定义收藏串行口常用的三根线(TXD RXD GND)，有这三根就可以读写数据了。
9芯信号方向来自缩写描述1 调制解调器CD 载波检测2 调制解调器RXD 接收数据3 PC TXD 发送数据4 PC DTR 数据终端准备好5 GND 信号地6 调制解调器DSR 通讯设备准备好7 PC RTS 请求发送8 调制解调器CTS 允许发送9 调制解调器RI 响铃指示器注：调制解调器(在这里是一个例子，它可以是其它的RS232终端设备)Pin 1 CD Received Line Signal Detector (Data Carrier Detect)Pin 2 RXD Received DataPin 3 TXD Transmit DataPin 4 DTR Data Terminal ReadyPin 5 GND Signal GroundPin 6 DSR Data Set ReadyPin 7 RTS Request To SendPin 8 CTS Clear To SendPin 9 RI Ring Indicator能测出负电压的是被测设备串口TXD线, 4线升级接口：1脚--接地2脚--RX 3脚--TX 4脚--VCC 6线升级接口：1脚—空2脚--接地3脚--RX 4脚--TX 5脚--VCC 6脚—空5188机器，1脚是0V，2脚：3.3V，3脚：3.3V，4脚：3.3V 还有一种说法是，只要不大于3.3V就可随边接。
能通就对了。
针脚功能针脚功能1 载波检测(DCD) 6 数据准备好(DSR)2 接受数据(RXD) 7 请求发送(RTS)3 发出数据(TXD) 8 清除发送(CTS)4 数据终端准备好(DTR) 9 振铃指示(RI)5 信号地线(SG)25针并行口插口的针脚功能针脚功能针脚功能1 选通(STROBE低有效) 14 自动换行(AUTOFEED低有效)2 数据位0 (DATAO) 15 错误(ERROR低有效)3 数据位1 (DATA1) 16 初始化(INIT低有效)4 数据位2 (DATA2) 17 选择输入(SLCTIN低有效)5 数据位3 (DATA3) 18 地(GND)6 数据位4 (DATA4) 19 地(GND)7 数据位5 (DATA5) 20 地(GND)8 数据位6 (DATA6) 21 地(GND)9 数据位7 (DATA7) 22 地(GND)10 确认(ACKNLG低有效) 23 地(GND)11 忙(BUSY) 24 地(GND)12 却纸(PE) 25 地(GND)。
com串口线接法
串口控制线的制作和USB转串口线的选购方法 (组图)2008-09-25 09:41最近 , 需要对网络交换机进行调试，发现交换机没有串口控制线，交换机是 3Com 的 3300 和3900．于是决定自己制作。
花了些功夫才焊好串口控制线，又做了一条USB转串口线，以便用笔记本电脑来调试。
其间经历许多周折，现在记录下来，给遇到类似问题的读者借鉴。
开始制作串口控制线时首先上网搜索，找到的 3Com 交换机串口控制线是Modem 连接方式，有最简单的 3 线制(发送、接收、信号地 ) 和标准的7线制。
焊接好试了都不行。
既然没有现成的线序，决定深入研究一下串口的工作原理，以便制作出能用的串口控制线。
这里从硬件角度简述串口的线序、各脚电压、各脚电流。
了解了这些参数，再经过测量分析，就可以判断什么样的串口才是正常的了。
计算机出现之前 , 为连接串口设备， EIA 制定了 RS232 标准。
PC 机出现后，已有的串口设备成为 PC机外设，自然采用RS232 标准。
目前 PC 机的串行通信接口采用 EIA-RS-232C 标准， C 代表 1969年最新一次的修改。
EIA-RS-232( ：标准对电器特性、逻辑电平和各种信号线功能作了规定。
EIA-RS-232C标准用正负电压来表示逻辑状态，在数据信号线上若电压在 -3V ～ -15V 之间表示逻辑 1 ，若电压在 +3V～ +15V之间表示逻辑 0 ：在控制信号线上若电压在 -3V ～ -15V 之间表示断开状态，若电压在 +3V ～+15V之间表示接通状态。
介于 -3V ～ +3V 之间和低于-15V 、高于 +15V 的电压无意义。
而 (CPU 和终端则采用 TTL 电平及正逻辑， TTL 电平用 +5V 表示逻辑 1 ，0V 表示逻辑 0 ，它们与EIA采用的电平及负逻辑不兼容，需在接口电路中进行转换。
EIA-RS-232C 标准没有定义连接器的物理特征．因此出现了 DB-25、DB-15 和DB-9 各种类型的连接器， PC 机的 COM1 和 COM2 串行接口采用 DB-9连接器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
、‘‘‘、‘；串口控制线的制作和USB转串口线的选购方法 (组图)2008-09-25 09:41最近 , 需要对网络交换机进行调试，发现交换机没有串口控制线，交换机是 3Com 的 3300 和3900．于是决定自己制作。
花了些功夫才焊好串口控制线，又做了一条USB转串口线，以便用笔记本电脑来调试。
其间经历许多周折，现在记录下来，给遇到类似问题的读者借鉴。
开始制作串口控制线时首先上网搜索，找到的 3Com 交换机串口控制线是Modem 连接方式，有最简单的 3 线制(发送、接收、信号地 ) 和标准的7线制。
焊接好试了都不行。
既然没有现成的线序，决定深入研究一下串口的工作原理，以便制作出能用的串口控制线。
这里从硬件角度简述串口的线序、各脚电压、各脚电流。
了解了这些参数，再经过测量分析，就可以判断什么样的串口才是正常的了。
计算机出现之前 , 为连接串口设备， EIA 制定了 RS232 标准。
PC 机出现后，已有的串口设备成为 PC机外设，自然采用RS232 标准。
目前 PC 机的串行通信接口采用 EIA-RS-232C 标准， C 代表 1969年最新一次的修改。
EIA-RS-232( ：标准对电器特性、逻辑电平和各种信号线功能作了规定。
EIA-RS-232C标准用正负电压来表示逻辑状态，在数据信号线上若电压在 -3V ～ -15V 之间表示逻辑 1 ，若电压在 +3V～ +15V之间表示逻辑 0 ：在控制信号线上若电压在 -3V ～ -15V 之间表示断开状态，若电压在 +3V ～+15V之间表示接通状态。
介于 -3V ～ +3V 之间和低于-15V 、高于 +15V 的电压无意义。
而 (CPU 和终端则采用 TTL 电平及正逻辑， TTL 电平用 +5V 表示逻辑 1 ，0V 表示逻辑 0 ，它们与EIA采用的电平及负逻辑不兼容，需在接口电路中进行转换。
EIA-RS-232C 标准没有定义连接器的物理特征．因此出现了 DB-25、DB-15 和DB-9 各种类型的连接器， PC 机的 COM1 和 COM2 串行接口采用 DB-9连接器。
ELA-RS-232C 标准规定，当误码率小于 4 ％时，允许导线长度 15m 。
实际应用中，当使用 9600b ／s、普通双绞屏蔽线时，传输距离可达 30m ～ 35m 。
PC 机的 COM1 和 COM2 两个串行接口采用的 DB 一9连接器是公 ( 针 ) 头，提供异步通信的 9 个引脚功能．分别为：①脚 (DCD) 数据载波检测，②脚 (RXD)接收数据，③脚(TXD) 发送数据，④脚 (DTR) 数据终端准备，⑤脚 (SG) 信号地，⑥脚 (DSR) 数据设备准备好，⑦脚(RaS)请求发送，⑧脚 (CTS) 清除发送，⑨脚 (RI) 振铃指示。
DB-9 公 ( 针 ) 头排列顺序如图 1 ，DB-9母座排列顺序如图 2 ，针 ( 座 ) 朝向自己。
在连接器上标有数字。
EIA-RS-232C 标准中 , 有三个发送信号： TXD 、 RTS 和 DTR ，每根线的典型输出电流为± 8mA／±12V 。
通常由 RTS 和 DTR 供电的话，可提供约 192mW 功率。
结合上述说明，如果不涉及Modem。
串口传输数据只要有接收数据端②脚和发送数据端③脚就能实现．应将一个设备的接收数据端与另一设备的发送数据端相连。
即接收与发送彼此交叉，信号地对应相接。
接口不是DB-9的设备可以根据这种线序来焊接串口控制线。
经过测试， 3Com 的 3300 和 3900 串口控制线线序如图 3 所示。
图 3 是通用异步串口控制线，通常两头都是DB-9母座。
②、③脚交叉相连，其余脚一一对应连接。
该串口控制线可作为外置 Modem 和 PC 机的 COM 口连接线，联想iSpirit2524F 交换机就采用这种串口控制线。
如果大家找不到设备的串口控制线，可以按照图 3 来焊接试试。
图 4 是。
H3C 的 AR18 路由器串口控制线，一头是 DB-9 母座，连到 PC 机COM 口，另一头是RJ-45，连到路由器上，有类似接口的设备可以根据图 4 来焊接。
图 5 是 APC UPS 串口控制线．线头上标着 940-1524C 、 940-024C 或940-0272，都是差不多的。
接计算机这端需要把①脚和④脚相连，⑦脚和⑧脚相连。
现在．许多 PC 机都没有 COM 口，特别是笔记本电脑。
但是有时候还是需要用到 COM 口，于是市场上出现了 USB 转COM口的数据线。
这种数据线能实现 USB 信号到 TTL 电平再到 EIA 电平的转换，以模拟出一个 COM 口。
图 6 是一根USB转COM 口数据线的原理图， PL2303 用于实现 USB 信号到 TTL 电平的转换， ZT213 用于实现 TTL电平到EIA 电平的转换。
USB 转 COM 口数据线常用集成块还有FT232 、 CP2101 等。
此电路提供了异步通信的9个信号，符合 EIA-RS-232C 标准，笔者的所有设备通过这条 USB 转 COM 口数据线都可以正常连接。
市场上有些非标准的 USB 转 COM 口数据线，表现为部分设备不能使用，比如外置Modem不能用．或者单片机不能用，甚至完全不能使用。
许多人觉得买到一条兼容性好的 USB 转COM口数据线只有靠运气，或者干脆买很贵的数据线。
其实，要区分 USB 转 COM口数据线是否符合标准很简单，测量一下电压就可以了。
将USB 转COM 口数据线插入电脑 USB 口。
不用装驱动程序，用万用表测量COM 口的③脚(TXD) 、④脚 (DTR)、⑦脚 (RTS) 是否都有 -5.5V~6.5V的电压，如果都有，并且电压值均在此范围，那么这条数据线模拟出来的 COM口是标准的。
符合 EIA-RS-232C 标准。
图 6电路实测③、④、⑦脚电压均为 -6.3v 。
笔者曾见到过一条数据线，只有③脚有-6.0V 电压，结果 sim读卡器能用，手机数据线不能用，估计该 USB 转 COM 口数据线只接了 3 条线，仅能提供②脚(RXD) 、③脚 (TXD) 和⑤脚(SG)3 个信号而已。
如果电压不在上述范围，或者不是③、④、⑦脚而是其他脚有电压，也是有问题的。
大家对照EIA-RS-232C标准各个参数就明白了。
假如还不放心，可以测试通过该数据线是否能使用外置 Modem，正常就意味着其他设备都能够使用。
因为 Modem 和 COM 口通信要用到异步通信的全部 9个信号，缺一不可。
测量电压同样可以判断真实的 COM 口是否正常，台式机 COM口③、④、⑦脚实测电压为 -8.4V~-11.7V，大家可以参考。
11.1.2 PLC串口通信原理PLC各型主机均内建2个通信接口的标准配置，即一个RS232和一个RS485通信接口，其RS232接口主要用于上下载程序或用来与上位机、触摸屏通信，而RS485接口主要用于组建使用RS485协议的网络，实现通信控制。
1．RS232接口RS232-C接口连接器一般使用型号为DB-9的9芯插头座，只需3条接口线，即"发送数据"、"接收数据"和"信号地"即可传输数据，其9个引脚的定义如图11-3所示。
（点击查看大图）图11-3 RS232-C接口连接器定义在RS232的规范中，电压值在+3V~+15V（一般使用+6V）称为"0"或"ON"。
电压在-3V~-15V（一般使用-6V）称为"1"或"OFF"；计算机上的RS232"高电位"约为9V，而"低电位"则约为-9V。
RS232为全双工工作模式，其信号的电压是参考地线而得到的，可以同时进行数据的传送和接收。
在实际应用中采用RS232接口，信号的传输距离可以达到15m。
不过RS232只具有单站功能，即一对一通信。
2．RS485接口RS485采用正负两根信号线作为传输线路。
两线间的电压差为+2V~6V表示逻辑"1"：两线间的电压差为-2V~6V表示逻辑"0"。
RS485为半双工工作模式，其信号由正负两条线路信号准位相减而得，是差分输入方式，抗共模干扰能力强，即抗噪声干扰性好；实际应用中其传输距离可达1200米。
RS485具有多站能力，即一对多的主从通信。
在串行通信中，数据通常是在两个站之间传送，按照数据在通信线路上的传送方向可分为3种基本的传送方式：单工、半双工和全双工，如图11-4所示。
（点击查看大图）图11-4 单工、半双工和全双工通信单工通信使用一根导线，信号的传送方和接收方有明确的方向性。
也就是说，通信只在一个方向上进行。
若使用同一根传输线既作为接收线路又作为发送线路，虽然数据可以在两个方向上传送，但通信双方不能同时收发数据，这样的传送方式称为半双工。
采用半双工方式时，通信系统每一端的发送器和接收器，通过收发开关分时转接到通信线上，进行方向的切换。
当数据的发送和接收，分别由两根不同的传输线传送时，通信双方都能在同一时刻进行发送和接收操作，这样的传送方式就是全双工。
在全双工方式下，通信系统的每一端都设置了发送器和接收器，因此，能控制数据同时在两个方向上传输。
全双工方式无须进行方向的切换。
串行通信可分为两种类型，一种是同步通信，另一种是异步通信。
采用同步通信时，将所有字符组成一个组，这样，字符可以一个接一个地传输，但是，在每组信息的开始要加上同步字符，在没有信息要传输时，填上空字符，因为同步传输不允许有空隙。
采用异步通信时，两个字符之间的传输间隔是任意的，所以，每个字符的前后都要用一些数据位来作为分隔位。
比较起来，在传输率相同时，同步通信方式下的信息有效率要比异步方式高，因为同步方式的非数据信息比例比较小。
但是，从另一方面看，同步方式要求进行信息传输的双方必须用同一个时钟进行协调，正是这个时钟确定了同步串行传输过程中每一个信息位的位置。
这样一来，如果采用同步方式，那么，在传输数据的同时，还必须传输时钟信号。
而在异步方式下，接收方的时钟频率和发送方的时钟频率不必完全一样，而只要比较相近，即不超过一定的允许范围就行了。
在数据传输中，较为广泛采用的是异步通信，异步通信的标准数据格式如图11-5所示。
（点击查看大图）图11-5 异步通信数据格式的传送总是以起始位开始，以停止位结束，字符之间没有固定的时间间隔要求。
每一次有一个起始位，紧接着是5~8个的数据位，再后为校验位，可以是奇检验，也可以是偶校验，也可不设置，最后是1比特，或1比特半，或2比特的停止位，停止位后面是不定长度的空闲位。
