串口联机线的连接方法
串口通信基本接线方法

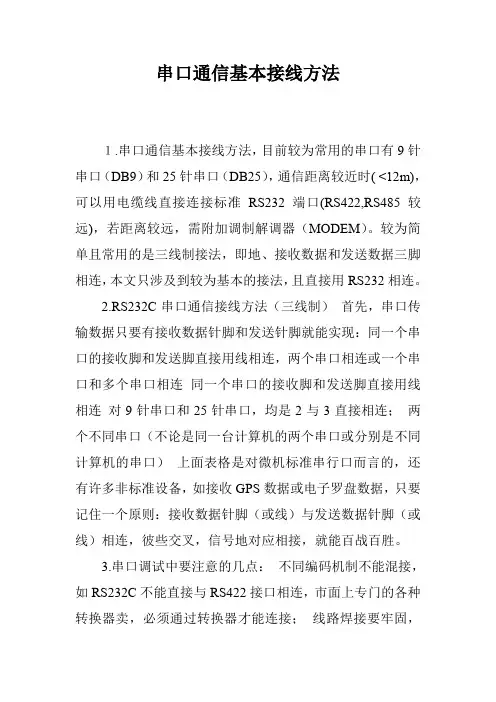

串口通信基本接线方法
１.串口通信基本接线方法，目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时( <12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。
较为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到较为基本的接法，且直接用RS232相连。
2.RS232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。
3.串口调试中要注意的几点：不同编码机制不能混接，如RS232C不能直接与RS422接口相连，市面上专门的各种转换器卖，必须通过转换器才能连接；线路焊接要牢固，
不然程序没问题，却因为接线问题误事；串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。
RS232C标准9针串口接线方法
RS232C标准串口接线方法（第二版）检验仪器与微机的通讯主要是以RS232C标准接口为主，而串口的接线方法也有一定的标准，在此谈谈几种常用的串口接法，仅作参考：一、标准接法1、9对9（包括9针对9孔，9孔对9孔，9针对9针）：说明：以下的孔、针指串口线两端的串口，不过2、3有可能不交换2-------------33-------------24-------------65-------------56-------------47-------------88-------------72、9对25（包括9孔对25孔，9孔对25针）2-------------3 （备注：2、3有可能不交换）3-------------24-------------65-------------76-------------207-------------58-------------4二、特殊接法关于串口的非标准接口一般需要参考仪器说明书或者咨询仪器厂家才能获知，下面列举几种常见的特殊接法（每台仪器的具体串口具体接法可参考LIS事业部“仪器设置”文档库）：1、9孔对9针（H100尿液分析仪）2--------------25--------------52、9孔对9孔(4-channel半自动血凝仪)9孔对9孔，一一对应，全接。
3、9对25（C100尿液分析仪）2--------------23--------------35--------------725串口中，4和5短接，6和20短接，25串和9串间另接一根线，均焊在两头的铁皮外壳上用做地线。
4、9孔对电话线接口（MEDICA EasyBloodGas血气分析仪端为电话线口）电话线一端：线头向下，金属片面对自己从左向右分别是1，2，3，4，5电话线口---9孔串口1--------------52--------------83--------------24--------------75--------------3三、苹果机与PC机的串口接法1、Apple（供苹果机端用的8针串口） PC机25femle（孔）串口5 ------------------23 ------------------34 ------------------71 ------------------52 ------------------42、Apple（供苹果机端用的8针串口） PC机9femle（孔）串口5-------------------33 ------------------24 ------------------51 ------------------82------------------ 7 （有可能7、8要对换）3、Apple（苹果机自身的8孔串口，类似于PS2口）苹果机的25male（针）串口5 ----------------- 33 ----------------- 24 ------------------71------------------42------------------54、苹果机的25 femle（孔）串口 PC机25 femle（孔）串口2 ----------------- 33------------------ 24------------------ 55------------------ 47------------------ 7本文来自CSDN博客，转载请标明出处：truewayleearchive20060520746298.aspx---------------------------------------------------------口连接线的制作方法 com线制作 rs2322008年07月20日星期日 01:50在电脑的使用中往往会遇到各种各样的连接线。
串口通信基本接线方法9针25针
串口通信基本接线方法9针25针串口通信是指通过串行口进行数据传输的一种通信方式。
串口通信常用于连接计算机与外部设备之间进行数据传输，如串行打印机、调制解调器等。
9针串口通信接线方法：1.TXD（发送数据线）连接到另一台设备的RXD（接收数据线）。
2.RXD（接收数据线）连接到另一台设备的TXD（发送数据线）。
3.DSR（数据设备准备就绪）连接到DTR（数据终端就绪）。
4.DTR（数据终端就绪）连接到DSR（数据设备准备就绪）。
5.RTS（请求发送）连接到CTS（清除发送）。
6.CTS（清除发送）连接到RTS（请求发送）。
7.GND（地线）连接到另一台设备的GND（地线）。
8.DCD（数据载波检测）连接到DSR（数据设备准备就绪）。
9.DTR（数据终端就绪）连接到DCD（数据载波检测）。
25针串口通信接线方法：1.TXD（发送数据线）连接到另一台设备的RXD（接收数据线）。
2.RXD（接收数据线）连接到另一台设备的TXD（发送数据线）。
3.DSR（数据设备准备就绪）连接到DTR（数据终端就绪）。
4.DTR（数据终端就绪）连接到DSR（数据设备准备就绪）。
5.RTS（请求发送）连接到CTS（清除发送）。
6.CTS（清除发送）连接到RTS（请求发送）。
7.GND（地线）连接到另一台设备的GND（地线）。
8.DCD（数据载波检测）连接到DSR（数据设备准备就绪）。
9.DSR（数据设备准备就绪）连接到CD（载波检测）。
10.CD（载波检测）连接到DSR（数据设备准备就绪）。
11.SG（系统地线）连接到另一台设备的SG（系统地线）。
以上是基本的串口通信接线方法，不同设备的接线方式可能会有所不同，具体接线方法需要根据设备的规格和要求进行调整。
在接线时要确保接线端口和配置正确，以确保正常的串口通信。

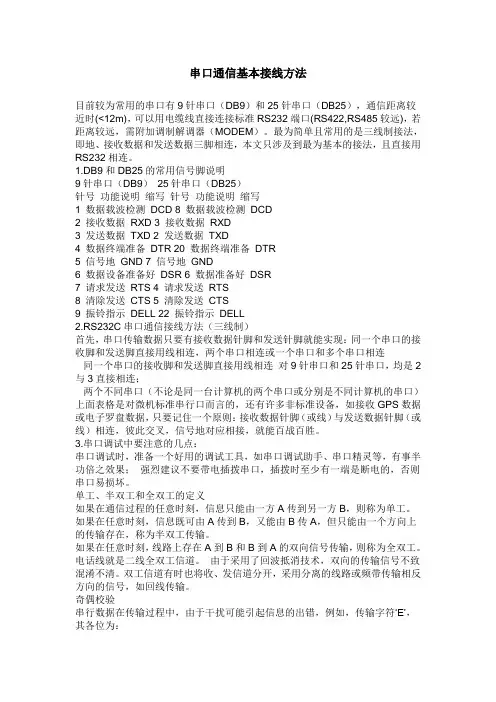

串行通信接线详解
串口通信基本接线方法目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。
最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连。
1.DB9和DB25的常用信号脚说明9针串口（DB9）25针串口（DB25）针号功能说明缩写针号功能说明缩写1 数据载波检测DCD 8 数据载波检测DCD2 接收数据RXD3 接收数据RXD3 发送数据TXD 2 发送数据TXD4 数据终端准备DTR 20 数据终端准备DTR5 信号地GND 7 信号地GND6 数据设备准备好DSR 6 数据准备好DSR7 请求发送RTS 4 请求发送RTS8 清除发送CTS 5 清除发送CTS9 振铃指示DELL 22 振铃指示DELL2.RS232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连·同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；·两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼此交叉，信号地对应相接，就能百战百胜。
3.串口调试中要注意的几点：串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。
单工、半双工和全双工的定义如果在通信过程的任意时刻，信息只能由一方A传到另一方B，则称为单工。
用串口线连接电脑和交换机图文教程
用串口线连接电脑和交换机图文教程
要配置网络设备，如路由器和交换机。
首先，要使用一根串口线把电脑和网络设备连接起来。
再通过专用的软件连接到网络设备上，然后在电脑上对网络设备进行配置。
接下来是小编为大家收集的用串口线连接电脑和交换机图文教程，希望能帮到大家。
用串口线连接电脑和交换机图文教程
工具/原料
Cisco交换机、计算机、串口线
串口线连接电脑和交换机步骤：
1、准备好一根串口转USB口的线，如下图所示。
2、然后，再把交换机附带的Console线拿出来准备好。
3、把上述的两根线，按下图的连接方法对接起来。
4、如下图所示，是最终连接完成后的示意图。
END
教程结束，以上就是用串口线连接电脑和交换机过程，希望对大家有所帮助，谢谢大家观看!
看了“用串口线连接电脑和交换机图文教程”还想看：
用串口线连接电脑和交换机图文教程将本文的Word文档下载到电脑，方便收藏和打印推荐度：点击下载文档文档为doc格式。
通过串并口进行双机通讯的接线方法
通过串并口进行双机通讯在两台微机距离不太远(比如不超过20米)的情况下，可考虑通过计算机的并行口或RS-232串行口直接对接实现通讯。
采用端口连接双机进行数据传输，不需要网卡，不需要调制解调器，是一种通讯和数据传输的简单易行的好方法。
1．硬件连接两台微机进行点对点通讯，硬件上要用连接线将并口或串口连接起来，然后在通讯软件的支持下实现，因此首先要制作一条并口或串口线缆。
(1)串并口的引脚功能：①25针并行口插口的针脚功能：针脚功能针脚功能1 选通(低电平) 14 自动换行(低电平)2～9 数据线15 错误(低电平)10 确认(低电平) 16 初始化(低电平)11 忙(BUSY) 17 选择输入(低电平)12 缺纸(PE) 18 地线(GND)13选择(SLCT)②25针串行口插口的针脚功能：针脚功能针脚功能1、10 未用11 数据发送(-)2 发出数据(TXD) 12～17 未用3 接受数据(RXD) 18 数据接收(＋)4 请求发送(RTS) 19 未用5 清除发送(CTS) 20 数据终端准备好(DTR)6 数据准备好(DSR) 21 未用7 信号地线(SG) 22 振铃指示(RI)8 载波检测(DCD) 23～24 未用9 发送返回25 接收返回(-)③9针串行口的针脚功能。
针脚功能针脚功能1 载波检测(DCD) 6 数据准备好(DSR)2 接受数据(RXD) 7 请求发送(RTS)3 发出数据(TXD) 8 清除发送(CTS)4 数据终端准备好(DTR) 9 振铃指示(RI)5 信号地线(SG)(2)通讯电缆制作原理：①串行通讯电缆的制作方法：无论是9孔插头，还是25孔插头，其串行通讯电缆连接时都遵循下列对接关系：SG←→SGTXD←→RXD RXD←→TXDRTS←→CTS CTS←→RTSDTR←→DSR DSR←→DTR根据上述对接关系，就可以非常方便地连接串行通讯电缆。
图1、图2、图3给出了9孔插头和25孔插头的电缆接线示意图。
两个串口并连在一起的解法
两个串口并连在一起的解法引言串口是计算机与外部设备进行通信的一种常见接口，通过串口可以进行数据传输和控制交互。
在某些场景下，我们可能需要将两个串口同时连接在一起，以实现数据的传输和交互。
本文将介绍两个串口并连在一起的解决方案。
解法一：串口直连第一种解决方案是直接将两个串口通过一根串口线连接在一起。
只需要将两个串口的T X（发送）引脚连接到对方的R X（接收）引脚，同时将两个串口的R X引脚连接到对方的TX引脚即可。
这样，两个串口之间就建立了一个双向的数据通道，数据可以直接在两个串口之间传输。
解法二：使用串口转接模块第二种解决方案是使用串口转接模块将两个串口连接在一起。
串口转接模块是一种常见的硬件设备，它可以实现不同串口之间的数据传输和转换。
我们可以将一个串口连接到串口转接模块的T X引脚，将另一个串口连接到串口转接模块的R X引脚，然后通过配置串口转接模块的参数，使其能够将数据从一个串口传输到另一个串口。
解法三：使用单片机实现串口中继第三种解决方案是使用单片机来实现串口中继功能。
单片机是一种常见的嵌入式系统组件，它可以通过编程控制串口的数据传输和转发。
我们可以使用一个单片机，将两个串口连接到单片机的两个GP IO引脚上，然后通过编程的方式，实现串口数据的中继。
即接收一个串口的数据，然后将其通过另一个串口发送出去，实现两个串口之间的数据传输。
解法四：使用串口转以太网模块第四种解决方案是使用串口转以太网模块将两个串口连接在一起。
串口转以太网模块是一种硬件设备，它可以将串口的数据通过以太网进行传输。
我们可以将一个串口连接到串口转以太网模块的串口接口上，将另一个串口连接到串口转以太网模块的以太网接口上，然后通过配置串口转以太网模块的参数，使其能够将串口的数据通过以太网传输到另一个串口。
总结。
串口接线方法
串口接线方法
仪器与计算机通信，一般采用串行口通信方式。
计算机上串口一般为9针公口或25针公口。
仪器上串口随各厂商而不同，9针或25针，公口或母口都有可能。
在选择连线时，您应观察一下。
连线可以自己制作，也可以找电脑配件商定做。
下面介绍几种经常使用的接线方法。
1 标准接线
1.1 串口的标准定义
通常仪器使用标准串口，但也有使用非标准串口。
在接线之前，您应清楚该仪器使用的通信方式和针脚定义，如不清楚应向仪器商咨询。
串口的标准定义如下：
9针：2 - 接收RXD，3 - 发出TXD，5 - 接地SG，4 - DTR ，6 - DSR，7 - RTS，8 - CTS
25针：3 - 接收RXD，2 - 发出TXD，7 - 接地SG，20 - DTR ，6 - DSR，4 - RTS，5 - CTS
1.2 9针与9针串口接线
1.3 9针与25针串口接线
1.4 25针与25针串口接线
2 反接
2.1 针脚定义
有些仪器串口针脚定义与标准定义不同，其发送与接收刚好调换。
因此，接线时应做相应的变换，在此称之为反接。
如雅培 CELL-DYN 1500、1600等属于反接类型。
9针：3 - 接收RXD，2 - 发出TXD，5 - 接地SG
25针：2 - 接收RXD，3 - 发出TXD，7 - 接地SG
2.2 9针与9针串口反接
2.3 9针与25针串口反接
2.4 25针与25针串口反接。
串口通信基本接线方法
串口通信基本接线方法作者：yh 已阅读1675次在电脑的使用中往往会遇到各种各样的连接线.这些连接线外观上好像都差不多,但内部结构完全不同并且不能混用.如果在使用中这些连接线坏了,往往很多使用者都不知道应该怎么办,下面就给出这些常见的连接线的连线方法以便于修理或查找故障.在介绍之前先对一些市场常用名词做出解释.现在所有的接头都可以分为公头和母头两大类.公头:泛指所有针式的接头.母头:泛指所有插槽式的接头.目前较为常用的串口有9针串口(DB9)和25针串口(DB25),通信距离较近时(<12m),可以用电缆线直接连接标准RS-232端口(RS-422、RS-485较远),若距离较远,需附加MODEM(MODEM)或远华科技发展有限公司系列产品.1、DB9和DB25的常用信号脚说明2 、RS-232C 串口通信接线方法(三线制)首先,串口传输数据只要有接收数据针脚和发送针脚就能实现:同一个串口的接收脚和发送脚直接用线相连,两个串口相连或一个串口和多个串口相连·同一个串口的接收脚和发送脚直接用线相连对9 针串口和25 针串口,均是2 与3 直接相连;·两个不同串口(不论是同一台计算机的两个串口或分别是不同计算机的串口)上面表格是对微机标准串行口而言的,还有许多非标准设备,如接收GPS数据或电子罗盘数据,只要记住一个原则:接收数据针脚(或线)与发送数据针脚(或线)相连,彼些交叉,信号地对应相接,就能百战百胜.3 、串口调试中要注意的几点:·不同编码机制不能混接,如RS-232C 不能直接与RS-422 接口相连,必须通过武汉迈威光电技术有限公司系列转换器才能连接;·线路焊接要牢固,不然程序没问题,却因为接线问题误事;·串口调试时,准备一个好的调试工具,如串口调试助手、串口精灵等,有事半功倍之效果;·强烈建议不要带电插拨串口,插拨时至少有一端是断电的,否则串口易损坏.所有接头的针脚有统一规定,在接头上都印好了的,连接时要注意查看.在接线时没有提及的针脚都悬空不管.下面给出串口,并口各针脚功能表以供高级用户维护电缆或接头时使用.并口针脚功能一览表。
串口线接线方法
广东派尔富科技有限公司PELFU SCIENCE TECHNOLOGY CO.,LTD GUANGDONGWANDEORWA-ND1000系列视频服务器及编解码器用户使用手册 非常感谢您购买我公司的产品。
如果您有什么需要或疑问请及时联系我们。
使用ＷＡＮＤＥＯＲ系列监控系统之前，请仔细阅读本说明书阐述的相关事项细节；建议熟悉系统各部分相应功能后，方可使用，确保系统为您发挥最佳功能，以最佳方案运作。
请用户到以下网址浏览有关产品最新信息。
目 录 第一章 产品简介_________________________________________4１．１产品功能特点_______________________________________4第二章设备安装________________________________________6２．１面板说明______________________________________________6２．２ 各种连线接口插座引脚定义_________________________10２．４ 客户端软件安装______________________________________13第三章 参数配置________________________________________17３．１ 通过ＲＳ－２３２串口配置ＩＰ地址________________________17３．２ 通过客户端进行参数配置_____________________________21第四章 广域网接入______________________________________22４．１ 使用ＰＰＰｏＥ接入______________________________________22４．２ 广域网访问__________________________________________22附录１ 技术规格表______________________________________23 第一章 产品简介 ＷＡ－ＮＤ１０００系列视频服务器采用嵌入式实时多任务操作系统（ＲＴＯＳ）和嵌入式处理器，调度效率高，代码固化在ＦＬＡＳＨ中，系统更加稳定。
串口联机线的连接方法
串口联机线的连接方法串口联机线主要用于直接把两台电脑的com口连接。
比较早一点的AT架构的电脑的串口有为9针,和25针两种,现在的ATX架构的电脑两个串口全部是9针。
于是联机线就分为3种(9针对9针串口联机线,9针对25针串口联机线,25针对25针串口联机线)这些直接电缆连接线可以互换的连线方法如下表:串口连机线一览9针对9针串口连接9针母头9针母头2 ——33 ——24 ——65 ——56 ——47 ——88 ——725针对25针串口连接25针母头25针母头2 ——30,0); TEXT-INDENT: 0px; PADDING-TOP: 0px; WHITE-SPACE: normal; LETTER-SPACING: normal; BACKGROUND-COLOR: rgb(255,255,255); orphans: 2; widows: 2; -webkit-text-size-adjust: auto; -webkit-text-stroke-width: 0px"> 34 ——55 ——46 ——207 ——720 ——69针对25针串口连接9针母头25针母头2 ——23 ——34 ——65 ——76 ——207 ——58 ——4串口转接线这种转接线适用于9针串口和25针串口的转换。
首先,根据需要(9转25或25转9)选择两个转接头。
选择方法如下：9针转25针(9针公头,25针母头)。
25针转9针(25针公头,9针母头)。
然后使用尽量短的带屏蔽的多芯连接线。
连接方法如下表串口转接线一览9针接头25针接头2 ——33 ——2FT: 0px; PADDING-BOTTOM: 0px; MARGIN: 20px 0px 0px; WORD-SPACING: 0px; FONT: 14px/25px 宋体, arial; TEXT-TRANSFORM: none; COLOR: rgb(0,0,0); TEXT-INDENT: 0px; PADDING-TOP: 0px; WHITE-SPACE: normal; LETTER-SPACING: normal; BACKGROUND-COLOR: rgb(255,255,255); orphans: 2; widows: 2; -webkit-text-size-adjust: auto; -webkit-text-stroke-width: 0px"> 4 ——205 ——76 ——67 ——48 ——59 ——22附颜色与引脚的关系：1黑，2棕，3红，4橙，5黄，6绿，7蓝，8紫，9白。
串口连接流程
串口连接流程Serial port connection is a common and essential process in various technological applications. In today's digital age, serial ports are still widely used for connecting hardware devices such as printers, scanners, and other peripheral devices to computers. The process of serial port connection involves establishing a communication link between two devices using a serial cable or adapter. This connection allows for data transfer between the devices, facilitating various functions and operations.串口连接是各种技术应用中常见且必不可少的过程。
在当今数字化时代，串口仍然广泛用于将硬件设备（如打印机、扫描仪和其他外围设备）连接到计算机。
串口连接的过程涉及使用串行电缆或适配器在两个设备之间建立通信链接。
这种连接允许数据在设备之间传输，促进各种功能和操作。
To begin the serial port connection process, the first step is to ensure that both devices have serial ports available for connection. This may require checking the specifications of the devices to determine the type of serial port they have, such as RS-232 or USB. Once the compatibility of the serial ports is confirmed, the next step is toobtain the necessary serial cable or adapter to connect the devices. This cable or adapter should have the appropriate connectors to fit the serial ports of the devices being connected.要开始串口连接过程，第一步是确保两个设备都具有可用于连接的串口。
常用串口线缆及网线的连接方法
各种串口线缆及网线的连接方法在现场的时候，经常需要用到串口线及网线来调试和连接设备，但有时候现场没有串口线或者已有的串口线丢失，这时就需要我们自己按照相应串口电缆的线序自己制作。
另外在现场发现一些网线没有按照标准的线序制作，导致网络接口的速度不能最大限度的利用或者网络不通。
因此总结了一下我们常用的一些电缆的连接方法，供大家在需要的时候借鉴！一、串口串口分为9针和25针两种，即DB9和DB25。
我们经常用到的串口为9针串口，也有的地方需要用到25针的串口，如：连接SUN服务器的串口线的一端就要用到25针的串口。
串口针脚的编号见下图所示：1.DB9和DB25的常用信号脚说明如下：9针串口（DB9）25针串口（DB25）针号功能说明缩写针号功能说明缩写1数据载波检测DCD8数据载波检测DCD2接收数据RXD3接收数据RXD3发送数据TXD2发送数据TXD4数据终端准备DTR20数据终端准备DTR5信号地GND7信号地GND6数据设备准备好DSR6数据准备好DSR7请求发送RTS4请求发送RTS8清除发送CTS5清除发送CTS9振铃指示DELL22振铃指示DELL2.标准的三种串口线的线序如下：以下列举的为三种标准串口线的线序，如现场没有相应的线缆，则可根据相应的线序自己制作串口线。
1）、9针连9针：2）、9针连25针：3）、25针连25针：3.我们系统常用串口线的线序：1）、NCM、SVICM 、SVM、CHM15的串口线9针串口（母头）9针串口（公头）针号连线针号2←----------→ 23←----------→ 35←----------→ 52）、CCM、CPM、5KCHM的串口线9针串口（母头）三根圆形插针针号连线针号2←----------→ 25(GND)←----------→5(GND)3←----------→ 33）、BDM的专用串口线9针串口（母头）9针串口（公头）针号连线针号2←----------→ 63←----------→ 55←----------→ 4二、网线我们常用的网线为RJ-45的双绞线，形状见下图所示：双绞线的做法有两种国际标准：EIA/TIA568A和EIA/TIA568B，而双绞线的连接方法也主要有两种：直通线缆和交叉线缆。
串口通信基本接线方法9针25针
串口通信基本接线方法
串口通信基本接线方法
目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。
最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连，以回答前段网友的咨询。
页脚内容1
2.RS232C串口通信接线方法（三线制）
3.
4.首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）
上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。
3.串口调试中要注意的几点：
不同编码机制不能混接，如RS232C不能直接与RS422接口相连，市面上专门的各种转换器卖，必须通过转换器才能连接；
页脚内容2
线路焊接要牢固，不然程序没问题，却因为接线问题误事；
串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。
页脚内容3。
BP8901串口各接口连法
BP8901串口各接口连法一般情况下，确定一家安装好BP8901，配好BP8901猫（以太网口）和路由器（或交换机、HUB）等设备作为网络中心，然后将网线分别连接。
由于每家上网的时间不可能一致，所以网络中心的猫、路由器、交换机必须始终开着，供电不能中断。
这样既浪费电又容易使设备老化。
现在电脑的串口大都不使用了，因此，可以设计一种简单电路，并且自编相关控制软件，利用串口进行远端BP8901设备可控制供电。
网线RJ45水晶头有两种接线方式，这里选择568B标准。
实际联网只需要①、②、③、⑥四根线，其他四根线可作他用，所以可以任选一对线对远端的网络设备进行供电控制。
这里选择⑦、⑧线作为控制线。
在ADSL Modem和交换机的220V电源接线盒里串接一个固态继电器（型号为GJX －3F）来控制电源的开关，从电脑串口取出5V控制电源控制固态继电器GJX－3F，具体接法见图。
所有联网电脑的串口电路输出电压接到网线的⑦、⑧芯线上（制作网线水晶头时⑦、⑧线不接或者用刀片挑出），并且定义好正负，如：棕＋、棕白－。
在网络中心交换机端，从每家引进的网线在制作水晶头时⑦、⑧芯线也不接或用刀片挑出，并联接到固态继电器输入端。
固态继电器输入端串接的二极管可以不接或只接一个，因为串口电路已起到电脑间隔离的作用，但是为了保险还是接上更好，另外还可以防止接错烧坏固态继电器。
固态继电器输入电压一般3～16V，电流30mA左右。
只要任何一台电脑开机并且有上网的要求时可以执行远程控制软件，远端的固态继电器的输入端就会有5V左右的电压，控制BP8901设备接通电源。
固态继电器输入端和输出端使用光电隔离，非常安全。
固态继电器装在电源插座里面，引出输入线。
电路和其他远端控制方法不同，电脑不上网可以不开启远端ADSL Modem和交换机的电源，远端电源的开启可以由软件控制，只不过这样会占用部分内存。
软件的编制很简单，实际上就是对串口的一些操作指令，并且此方案还有一个好处，软件编制可以加入密码、限制时间等功能，对控制孩子是一个较好的举措。
串口线连接
一、公头和母头：DB9是9针的串口线，分为公头和母头。
公头：泛指所有针式的接头（5针朝上，从左到右依次是1~9）母头：泛指所有插槽式的接头（5针朝上，从右到左依次是1~9）二、各管脚的功能：管脚定义公头和母头有一些区别，公头的2引脚是RXD，母头的2引脚是TXD。
1 、DCD（Data Carrier Detect）:载波检测。
主要用于Modem通知计算机其处于在线状态，即Modem检测到拨号音，处于在线状态。
2 、RXD（Receive(rx) Data）:此引脚用于接收外部设备送来的数据；在你使用Modem时，你会发现RXD指示灯在闪烁，说明RXD引脚上有数据进入（电脑的2接MAX232的RS232端TOUT（如PIN7))。
3 、TXD（Transmit(tx) Data）:此引脚将计算机的数据发送给外部设备；在你使用Modem 时，你会发现TXD指示灯在闪烁，说明计算机正在通过TXD引脚发送数据。
4 、DTR（Data Terminal Ready ）:数据终端就绪；当此引脚高电平时，通知Modem可以进行数据传输，计算机已经准备好。
5 、GND（Ground）:逻辑地。
6 、DSR（data set ready）:数据设置就绪；此引脚高电平时，通知计算机Modem已经准备好，可以进行数据通讯了。
7 、RTS（Request To Send）:请求发送；此脚由计算机来控制，用以通知Modem马上传送数据至计算机；否则，Modem将收到的数据暂时放入缓冲区中。
8 、CTS（Clear to send）: 清除发送；此脚由Modem控制，用以通知计算机将欲传的数据送至Modem。
9 、RI （Ring Indicator）: Modem通知计算机有呼叫进来，是否接听呼叫由计算机决定要想实现串口间通信，至少需要三个引脚，即：RXD,TXD,GND，RXD与其他串口线TXD相连，TXD与RXD相连，GND与GND相连，这样就实现了串口间通信。
电气自动化技术《串行口的连接方法》
TXD
TXD
RXD
RXD
GND
GND
〔a〕三线连接
TXD
RXD 调
微 机
接 口
：制 ：解
调
器
TXD
RXD GND
RS232 电平转换
TXD RXD GND
RS232 电平转换
TXD RXD GND
〔b〕RS232接口连接
TXD RXD GND
RXD
调 TXD
电电Leabharlann 话 电话线 话机机
制 解 调
第四页，共六页。
谢谢观看
第五页，共六页。
内容总结
串行口的连接方法。为了提高通信距离，且距离在15m以内，可采用RS-232接口实现。 如果是远程通信，那么可通过调制解调器〔Modem〕进行通信互联。，通常在发送端把数 字信号转换为模拟信号，这个过程称为调制，是通过调制解调器完成的。当要从网上接收 数据时，又要将模拟信号恢复成数字信号，这个过程称为解调，是通过解调器完成的。谢 谢观看
：接 ：口
微 机
器
〔c〕Modem连接
第一页，共六页。
三线连接
根据通信距离的不同，串行口的电路连接方式是不同的，如果距 离很近，那么只需两根信号线〔发送数据线TD、接收数据线RD〕 和一根地线〔GND〕就可以实现互联。
第二页，共六页。
RS232连接
为了提高通信距离，且距离在15m以内，可采用RS-232接口实现。
第六页，共六页。
第三页，共六页。
Modem连接
如果是远程通信，那么可通过调制解调器〔Modem〕进行通信互联。在 远程通信中，为了利用公共网进行数据传送 ，通常在发送端把数字信号转换为模拟信号，这个过程称为调制，是通过 调制解调器完成的。当要从网上接收数据时，又要将模拟信号恢复成数字 信号，这个过程称为解调，是通过解调器完成的。将调制器和解调器组合 在一起就构成了调制解调器。
