各种音视频线的焊接方法
3.5转大二芯焊接方法
3.5转大二芯焊接方法【3.5转大二芯焊接方法】一、前言在电子制造和维修过程中，焊接是一项非常重要的技术。
3.5转大二芯焊接方法是一种常见的焊接方法，它广泛应用于音频设备和视频设备等领域。
本文将一步一步介绍这种焊接方法的具体操作步骤。
二、准备工作1. 工具准备：焊接铁、焊锡丝、镊子、线剪、钳子等。
2. 材料准备：焊接电缆、电缆套管、电路板等。
三、焊接电缆准备1. 测量电缆长度：根据实际需要，在电缆上切割出所需长度。
2. 剥离外皮：使用线剪或钳子，轻轻剥离电缆外皮，暴露出内部的导线。
四、电缆连接1. 对齐导线：将两根需要连接的电缆并排放置，使导线之间保持一定的间隔。
2. 剥离导线绝缘层：使用镊子轻轻剥离导线上的绝缘层，暴露出内部的金属导体。
3. 拧捻导线：将两根导线对应的金属导体拧捻在一起，确保导线间的接触紧密。
4. 断开电路板：将待焊接的电路板切断，以便焊接连接。
五、焊接操作1. 预热焊接铁：将焊接铁插入电源并调至适当温度，等待其预热至工作温度。
2. 涂抹焊锡：将焊锡丝放置在导线接触处，利用热量使焊锡熔化并均匀分布在导线上。
3. 接触焊锡：将预热的焊接铁与导线上的焊锡接触，使焊锡完全熔化并附着在导线上，同时焊接铁的温度应控制在适当的范围内。
4. 加热接口：将焊接铁稍微移动一段距离，将焊锡熔化并涂抹在电路板上，加热焊接接口，使焊锡与导线和电路板上的金属部分充分融合。
5. 冷却固化：等待焊接接口冷却，焊锡固化后，焊接过程完成。
六、焊接后处理1. 清理焊接区域：等待焊接部位彻底冷却后，使用镊子或钳子清理焊接区域，除去多余的焊锡和焊接渣。
2. 粘贴电缆套管：将电缆套管套在焊接部位，保护焊接接口及其周围的导线。
3. 修整电路板：使用线剪或钳子将电路板的边缘修整干净，以确保整体美观。
七、注意事项1. 注意安全：焊接时应佩戴适当的防护用具，避免烫伤和吸入有害气体。
2. 控制焊接温度：焊接温度过高会损坏导线和电路板，温度过低则焊接不牢固。

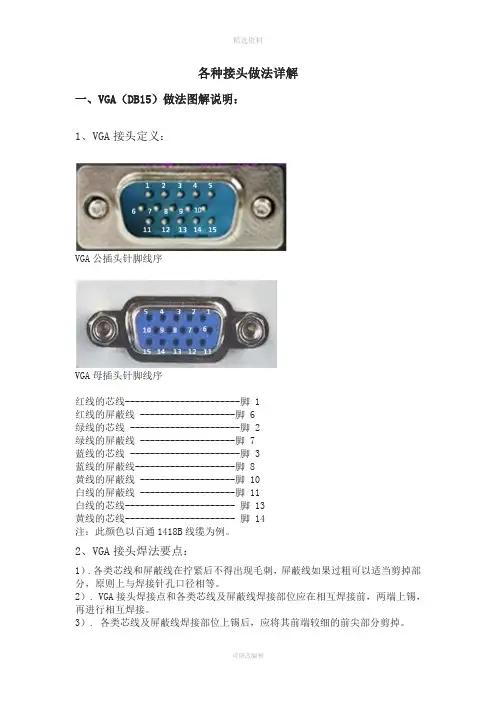

各种音视频线缆端接作业规范
各种接头做法详解一、VGA（DB15）做法图解说明：1、VGA接头定义：VGA公插头针脚线序VGA母插头针脚线序红线的芯线-----------------------脚1红线的屏蔽线-------------------脚6绿线的芯线----------------------脚2绿线的屏蔽线-------------------脚7蓝线的芯线----------------------脚3蓝线的屏蔽线--------------------脚8黄线的屏蔽线-------------------脚10白线的屏蔽线-------------------脚11白线的芯线---------------------- 脚13黄线的芯线---------------------- 脚14注：此颜色以百通1418B线缆为例。
2、VGA接头焊法要点：1）.各类芯线和屏蔽线在拧紧后不得出现毛刺，屏蔽线如果过粗可以适当剪掉部分，原则上与焊接针孔口径相等。
2）. VGA接头焊接点和各类芯线及屏蔽线焊接部位应在相互焊接前，两端上锡，再进行相互焊接。
3）. 各类芯线及屏蔽线焊接部位上锡后，应将其前端较细的前尖部分剪掉。
4）.焊接时，应先焊接屏蔽线，再焊接各类芯线。
3、VGA接头做法图解说明：（注：线缆以百通1418B线缆为例。
）图1：图2：外皮剥去约120mm。
图3：外护套热缩管直径为12mm,长度约为130mm。
图4：芯线护套热缩管直径为2mm,长度约为20mm。
图5：芯线外皮剥去约60mm。
图6：提前把芯线护套热缩管套上去。
图7：图8：。
各种音视频线的焊接方法
各种音视频线的焊接方法音视频线（Audio and Video cables）是用于传输音频和视频信号的线缆，它们在不同的设备之间起着重要的连接作用。
以下是几种常见的音视频线的焊接方法：1.RCA焊接方法：RCA（Radio Corporation of America）线是一种常用的音频和视频连接线。
它通常用于连接音频和视频设备，如音响系统、电视机和 DVD播放器等。
RCA 线一般有红、白或黑色的音频插头和黄色的视频插头。
焊接方法：-首先，剪断RCA线的两端以获得所需的长度。
-确定每个插头的正、负极性，红为右声道，白或黑为左声道，黄为视频信号。
-使用剥线钳去除电缆外皮，并留下一小段外皮以保护内部导线。
-用剥线钳分别剥开每个导线的外绝缘层，露出内部裸露的金属导线。
-整理好导线，将相应的正极性导线分别用锡焊覆盖，然后焊接到插头的正极脚上。
-将负极性导线焊接到插头的负极脚上。
-用热缩套或胶带包裹焊接处以保护焊接点，然后整理好线缆。
2.HDMI焊接方法：焊接方法：-HDMI线内部有多个对绞线对。
首先使用刀片刮开绞线对的外绝缘层。
-确定每对绞线对应的信号线（正、负极性）以及屏蔽层。
-随后，去除每对绞线对的内绝缘层，露出裸露的信号线。
-将相应的正极性线从每个绞线对中分离出来，用锡焊加热并将其焊接到插头的正极脚上。
-所有负极性线焊接并连接到插头的负极脚上。
-最后，将屏蔽层上的信号地线焊接到插头的地脚上。
-使用热缩套或胶带包裹每个焊接点并整理好线缆。
除了以上两种常见的音视频线焊接方法外，还有一些其他类型的音视频线需要不同的焊接方法，例如：3.XLR焊接方法：XLR（X connector, Locking connectoR）线通常用于连接麦克风和音频设备。
它们有三个或更多的引脚，用于传输音频信号和电源。
焊接方法与上述相似，需要正确连接相应的引脚和电源线。
4. Coaxial 焊接方法：同轴电缆（Coaxial cable）是一种传输高频信号的电缆，通常用于电视天线和有线电视连接等。

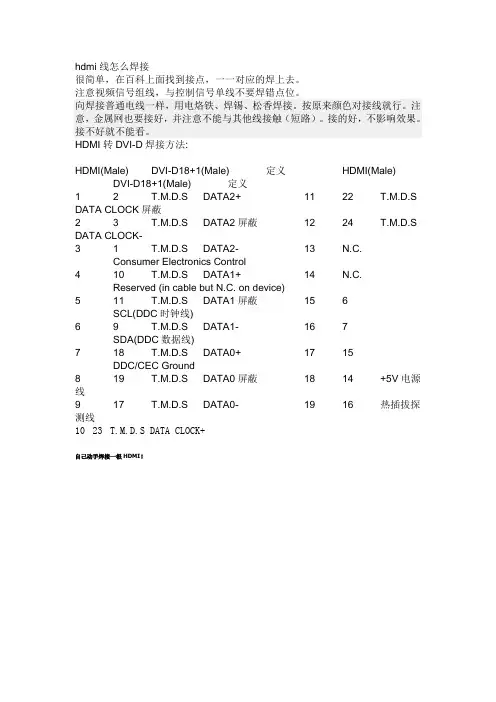

hdmi焊接
hdmi线怎么焊接很简单，在百科上面找到接点，一一对应的焊上去。
注意视频信号组线，与控制信号单线不要焊错点位。
向焊接普通电线一样，用电烙铁、焊锡、松香焊接。
按原来颜色对接线就行。
注意，金属网也要接好，并注意不能与其他线接触（短路）。
接的好，不影响效果。
接不好就不能看。
HDMI转DVI-D焊接方法:HDMI(Male) DVI-D18+1(Male) 定义HDMI(Male) DVI-D18+1(Male) 定义1 2 T.M.D.S DATA2+ 11 22 T.M.D.S DATA CLOCK屏蔽2 3 T.M.D.S DATA2屏蔽12 24 T.M.D.S DATA CLOCK-3 1 T.M.D.S DATA2- 13 N.C.Consumer Electronics Control4 10 T.M.D.S DATA1+ 14 N.C.Reserved (in cable but N.C. on device)5 11 T.M.D.S DATA1屏蔽15 6SCL(DDC时钟线)6 9 T.M.D.S DATA1- 16 7SDA(DDC数据线)7 18 T.M.D.S DATA0+ 17 15DDC/CEC Ground8 19 T.M.D.S DATA0屏蔽18 14 +5V电源线9 17 T.M.D.S DATA0- 19 16 热插拔探测线10 23 T.M.D.S DATA CLOCK+自己动手焊接一根HDMI！首先搞定线序问题。
这个是HDMI 线的断面图。
剥开后是这样的其中，有4组是带屏蔽的。
即“1”，“2”，“3”，“4”，每组3根线，其中一根接地线，一跟为白色。
各自线的内容下图。
发表于2009-1-15 10:15 资料个人空间短消息加为好友声学处理－上海季花-声学扩散板制作专家！HDMI插头焊接有正反2面。
一面9个焊接点，一面10个焊接点。
网络上的技术大全，看不懂。
我直接上个最直接的吧。
各种音视频线的焊接方法综述
音频焊接线序错误产生问题
2、平衡式卡侬焊接成平衡式大三芯：话筒输出是平衡式卡侬口，低 电平信号接入高电平放大回路，会先被衰减20dB. 低电平信号经过调 音台增益放大回路后的声音较小，即使是经过后级放大声音提升也不 多。 3、平衡式大三芯焊接成平衡式卡侬：专业 DVD的输出口是平衡式卡 侬输出，但是输出的是高电平信号。应该接入调音台的LINE口（平衡 式大三芯）。一旦将此信号
莲花头，RCA（公）
莲花转6.35头（公）
VGA头（公）
莲花头，RCA（母）
常用接头
常用转接头
HDMI转VGA
BNC转莲花
DVI转VGA单向
HDMI转DVI
接头转换线
DVI转RGB线！只能单向， 不能RGB转DVI
VGA转线RGB线
HDMI转DVI线！
音频插接件连线方式
视频接插件连线
123红绿蓝。678红绿蓝屏蔽。 5,10,13,14随便定义剩下四根线。 两头一致即可。
三种HDMI接头
HDMI Atype:19针 HDMI B Type：总共有29pin, 可传输HDMI A type两倍的TMDS资料 量 , 相 对 等 于 DVI Dual-Link 传 输 , 用 于 传 输 高 分 辨 率 (WQXGA 2560x1600以上)。
HDMI C Type：总共有19pin, 可以说是缩小版的HDMI A type, 但脚 位定义有所改变。 主要是用在便携式装置上, 例如DV、数码相机、便 携式多媒体播放机等。
音箱卡龙头安装方法
音箱金银线
四芯音箱插 接线方法：音箱线正负极接+1和-1或+2和-2
各类接头（一）
小三芯（公）、3.5（双环）

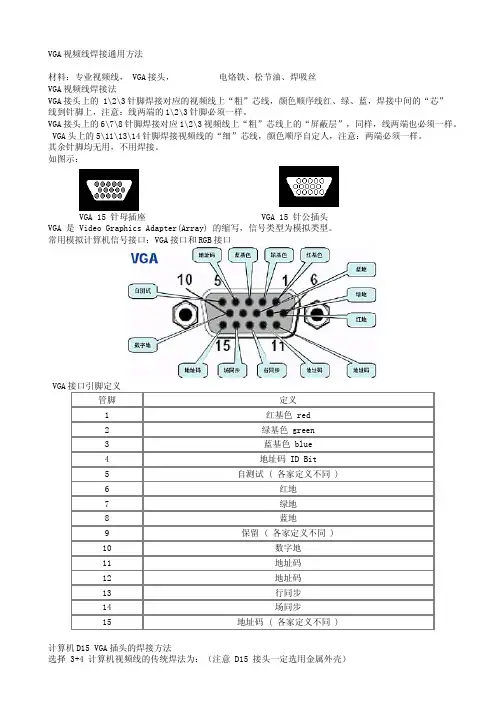

VGA视频线焊接方法
VGA视频线焊接通用方法
材料：专业视频线， VGA接头， 电烙铁、松节油、焊吸丝
VGA视频线焊接法
VGA接头上的 1\2\3针脚焊接对应的视频线上“粗”芯线，颜色顺序线红、绿、蓝，焊接中间的“芯”
线到针脚上，注意：线两端的1\2\3针脚必须一样。
VGA接头上的6\7\8针脚焊接对应1\2\3视频线上“粗”芯线上的“屏蔽层”，同样，线两端也必须一样。
VGA头上的5\11\13\14针脚焊接视频线的“细”芯线，颜色顺序自定人，注意：两端必须一样。
其余针脚均无用，不用焊接。
如图示：
VGA 15 针母插座 VGA 15 针公插头
VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。
常用模拟计算机信号接口：VGA接口和RGB接口
VGA
计算机D15 VGA插头的焊接方法
选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）
在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线； 外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
RGB接口
专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口，如图：
RGB线的连接示意
RGB的焊接方法
用 75 欧的 BNC 头一一对应焊接即可，非常简单。
各种音频跳线线的制作技巧
音响设备常用连接头及音视频线材的制作方法一套可使用的音响设备无论是专业系统还是非专业的民用音响设备除了设备本身外还需要各种连接线材将设备进行连接才能够使用。
通常民用的设备从简单的DVD机到一套组合音响的线材都是附带的，也就是不用另加购买或制作；但一套专业的扩声或VOD工程中由于安装环境的不同其使用的线材都是需要施工人员自己进行制作的。
一根完整的线材是由接插头和线组成的。
下面对常用插头、线材及连接线的制作进行一下简单的介绍。
1、常用音视频设备的连接插头：在一个音视频工程中设备的输出、输入信号种类可分为音频信号和视频信号（本次只作简单介绍）；音频信号根据阻抗的不同大致可分为平衡信号和非平衡信号（音源设备如DVD 播放机/ 卡座/ CD播放机及的输出多为非平衡信号）。
因此，连接插头也有平衡和非平衡之分，平衡插头为三芯结构，非平衡插头为二芯结构。
音频插头中还有一种功放与音箱连接用的专用插头，这种插头常见的为四芯结构（也有二芯、八芯）又因为是瑞士NEUTRIK（纽垂克）公司发明，因此又称“NEUTRIK（纽垂克）插头”或“四芯（二芯、八芯）音箱插头”。
1.1、常用的平衡信号插头：A、卡侬插头（XLR）：卡侬头分为卡侬公头（XLR Male）和卡侬母头（XLR Female）。
卡侬头公、母的辨别很简单，带“针”的为“公头”，带“孔”的为“母头”。
很多音响设备的输入、输出端口为卡侬接口，同样带“针”的接口为“公座”，带“孔”的接口为“母座”。
卡侬母头（XLR Female）卡侬公头（XLR Male）B、大三芯插头或6.3mm三芯插头（PhoneJack Balance）：大三芯插头（PhoneJack Balance）1.2、常用的非平衡信号插头：A、大二芯插头（PhoneJack Unbalance ）。
大二芯插头（PhoneJack Unbalance）B、莲花插头（RCA）莲花插头（RCA）C、小三芯插头或3.5mm三芯插头小三芯插头或3.5mm三芯插头小三芯插头外观与大三芯插头类似只是体积要比大三芯小。
VGA视频线对接方法
VGA视频线如何焊接？VGA视频线焊接通用方法,在实际娱乐中，有时候长距离想使用VGA视频线与其它视屏设备相连时，可在电脑城买专用的视频线自己做VGA接头来达到要求，以下是本人在实际中使用过，希望对朋友们有所帮助。
距离是相对的，比如10米呀什么的，不是几千米几十公里那种材料：专业视频线，大约5元左右一根， VGA接头，电烙铁、松节油、焊吸丝VGA视频线焊接法VGA接头上的 1\2\3针脚焊接对应的视频线上“粗”芯线，颜色顺序线自己定义，焊接中间的“芯”线到针脚上，注意：线两端的1\2\3针脚必须一样。
VGA接头上的4\5\6针脚焊接对应1\2\3视频线上“粗”芯线上的“屏蔽层”，同样，线两端也必须一样。
VGA头上的5\11\13\14针脚焊接视频线的“细”芯线，颜色顺序自定人，注意：两端必须一样。
其余针脚均无用，不用焊接。
如图示：VGA 是 Video GraphicsAdapter(Array) 的缩写，信号类型为模拟类型。
常用模拟计算机信号接口：VGA接VGA 15 针母插座VGA 15 针公插头口和RGB接口VGA接口引脚定义管脚定义1红基色 red2绿基色 green3蓝基色 blue4地址码 ID Bit5自测试 ( 各家定义不同 )6红地7绿地8蓝地9保留 ( 各家定义不同 )10数字地11地址码12地址码13行同步14场同步15地址码 ( 各家定义不同 )计算机D15 VGA插头的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线D15 插头红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽D15 端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
秋叶原视频线特点及焊接方法
秋叶原视频线特点及焊接方法
视频线是一种用于连接安防监控摄像头和现实终端电脑或显示器等的电线电缆，其作用是传输由监控摄像头拍下的影像资料。
监控视频线是同轴电缆的一种，也称同轴视频线。
秋叶原视频线特点:
视频线是SYV 75-5-2 96编的智能监控视频线，用于传输数据、音频、视频等通讯设备，导体采用高纯度无氧铜(OFC)制造，线材的护套及绝缘层采用进口的塑胶阻燃材料，使电缆的阻抗均匀性好，传输信号衰减小，信号损耗小，传输速率高耐磨，耐酸碱，耐油，使用寿使长等特点，用于场所监控工程视频布线使用。
秋叶原视频线焊接方法:
在焊接监控视频线时，最好用质量好的焊锡丝，焊锡丝里的松香有良好的助焊作用且不会腐蚀器件，武汉秋叶原提醒焊接方法有两种：一种是将线剥好，线芯插入BNC头的焊接孔，或者是用螺丝拧紧，把焊锡丝搭在焊接处，把烙铁头压在焊锡丝上使之熔化，移动烙铁头使焊锡渗透均匀。
屏蔽层的焊接也是如此，这种焊接方法要求焊接速度要快，在松香挥发之前移开烙铁头以保焊点光滑无尖刺。
第二种方法是将线剥好，把焊锡丝搭在线芯上用烙铁熔化，把挂锡的线芯插在BNC头的焊接孔处，用烙铁再次融化线芯上的焊锡并使之BNC头熔接在一起，这种焊接方法要求线芯挂锡时速度要快，避免烫坏绝缘层，线芯挂锡要足够多才能保证焊接牢固。
监控视频线应用非常的广泛，同时和我们的生活密切相关，我们在小区里、工作的写字楼里，街道口等等这些地方，都能看到监控摄像头，当然后面就是带着监控视频线了。
所以，监控视频线给我们提供了良好的安全保障。
(整理)各类接插头焊接方法(HDMI
HDMI线材线芯类型及各针脚定义:.................HDMI转DVI-D焊接方法:.................DVI-I线材线芯类型及各针脚定义: .................DVI-D线材线芯类型及各针脚定义: ...................................................DVI-D图样DVI-I图样HDMI／HDMI接口／HDMI端子／DVI转HDMI／HDMI连接器.................供应商：深圳市格连电子有限公司产品类型：全新销售范围：广东省深圳市产品数量：1000000 个产品包装：卷袋商品颜色：黄色，银白色商品产地：深圳商品价格：2.5／个商品规格：ＰＨ１．０发布日期：2009-09-28..................................VGA插头的焊接方法：选择3+4 计算机视频线的传统焊法为：（注意D15 接头一定选用金属外壳）3+4 线D15 插头红线的芯线：脚1 、红线的屏蔽线：脚6 绿线的芯线：脚2 、绿线的屏蔽线：脚7蓝线的芯线：脚3 、蓝线的屏蔽线：脚8 黑线：脚10、棕线：脚11黄线：脚13 、白线：脚14 外层屏蔽：15 端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
...................................................。
VGA视频线焊接通用方法
VGA视频线焊接通用方法VGA视频线如何焊接？VGA视频线焊接通用方法,在实际娱乐中，有时候长距离想使用VGA视频线与其它视屏设备相连时，可在电脑城买专用的视频线自己做VGA接头来达到要求，以下是本人在实际中使用过，希望对朋友们有所帮助。
距离是相对的，比如10米呀什么的，不是几千米几十公里那种材料：专业视频线，大约5元左右一根， VGA接头，电烙铁、松节油、焊吸丝VGA视频线焊接法VGA接头上的 1\2\3针脚焊接对应的视频线上“粗”芯线，颜色顺序线自己定义，焊接中间的“芯”线到针脚上，注意：线两端的1\2\3针脚必须一样。
VGA接头上的4\5\6针脚焊接对应1\2\3视频线上“粗”芯线上的“屏蔽层”，同样，线两端也必须一样。
VGA头上的5\11\13\14针脚焊接视频线的“细”芯线，颜色顺序自定人，注意：两端必须一样。
其余针脚均无用，不用焊接。
如图示：VGA 是 Video GraphicsAdapter(Array) 的缩写，信号类型为模拟类型。
常用模拟计算机信号接口：VGA接口和RGB 接口VGA 15 针母插座VGA 15 针公插头VGA 接口引脚定义计算机D15 VGA 插头的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
RGB接口专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口，如图：RGB线的连接示意RGB的焊接方法用 75 欧的 BNC 头一一对应焊接即可，非常简单。
特殊连接线－－D15转RGBHV连接连接起。
常见音视频线缆接头的制作
第二讲常见音视频线缆接头的制作教学目标掌握常见视频接头、音频接头和VGA接头的制作方法一、BNC（同轴电缆）接头的制作制作BNC接头（Q9接头）的常用工具是螺丝刀、电烙铁、剥线钳。
接头制作的基本步三HC接头本本芯线括计屏阿重用春港（一）剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或多根铜线构成，金属藕网线是由金属线编织的金属网，芯线和屏蔽网之间用乳白色透明绝缘物填充。
剥线时，可用小刀将同轴电缆外层保护胶皮剥去1-2cm，尽量不要割断金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.5-1cm，使芯线裸露。
（二）芯线的连接BNC接头一般由BNC接头本体、芯线插针、屏蔽金属套筒三部分组成，芯线插针用于连接同轴电缆芯线。
在剥线之后，将芯线插入芯线插针尾部的小孔，使用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。
当然，也可以使用电烙铁直接焊接芯线与芯线插针，焊接时注意不要将焊锡流露在芯线插针外表面。
如果没有专用卡线钳可用电工钳代替，需要注意将芯线压紧以防止接触不良，但要用力适当以免造成芯线插针变形。
（三）装配BNC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体内。
（四）压线保持套筒与金属屏蔽线接触良好，用卡线钳用力夹压套筒，使BNC接头本体固定在线缆上。
重复上述方法在同轴电缆另一端制作BNC接头即制作完成。
待BNC电缆制作完成，最好用万用电表进行检查后在使用，断路和短路均会导致信号传输故障。
二、RCA接头的制作RCA接头通常采用同轴传输信号（BNC）的方式，中轴用来传输信号，外沿一圈的接触层用来接地，可用于传输音频、视频信号，是工程应用中最常见的接头之一。
先将皿接头金属套筒套入同轴电缆，待剥线完成后，使用电烙铁焊接电缆芯线与RCA 接头插针，焊接电缆屏蔽层与皿接头金属外壳，再套上接头金属筒套即可。
常用音视频设备的连接插头及焊接
之马矢奏春创作一套可使用的音响设备无论是专业系统还是非专业的民用音响设备除设备自己外还需要各种连接线材将设备进行连接才华够使用.通常民用的设备从简单的DVD机到一套组合音响的线材都是附带的,也就是不用另加购买或制作；但一套专业的扩声或VOD工程中由于装置环境的分歧其使用的线材都是需要施工人员自己进行制作的.一根完整的线材是由接插头和线组成的.下面对经常使用插头、线材及连接线的制作进行一下简单的介绍.1.经常使用音视频设备的连接插头：在一个音视频工程中设备的输出、输入信号种类可分为音频信号和视频信号（本次只作简单介绍）；音频信号根据阻抗的分歧年夜致可分为平衡信号和非平衡信号（音源设备如DVD 播放机/ 卡座/ CD播放机及的输出多为非平衡信号）.因此,连接插头也有平衡和非平衡之分,平衡插头为三芯结构,非平衡插头为二芯结构.音频插头中还有一种功放与音箱连接用的专用插头,这种插头罕见的为四芯结构（也有二芯、八芯）又因为是瑞士NEUTRIK（纽垂克）公司发明,因此又称"NEUTRIK（纽垂克）插头"或"四芯（二芯、八芯）音箱插头".1.经常使用的平衡信号插头：1.卡侬插头（XLR）：卡侬头分为卡侬公头（XLR Male）和卡侬母头（XLR Female）.卡侬头公、母的分辨很简单,带"针"的为"公头",带"孔"的为"母头".很多音响设备的输入、输出端口为卡侬接口,同样带"针"的接口为"公座",带"孔"的接口为"母座".卡侬母头（XLR Female）卡侬公头（XLR Male）1.年夜三芯插头或 6.3mm三芯插头（PhoneJackBalance）：年夜三芯插头（PhoneJack Balance）1.经常使用的非平衡信号插头：1.年夜二芯插头（PhoneJack Unbalance ）.年夜二芯插头（PhoneJack Unbalance）1.莲花插头（RCA）莲花插头（RCA）1.小三芯插头或3.5mm三芯插头小三芯插头或3.5mm三芯插头小三芯插头外观与年夜三芯插头类似只是体积要比年夜三芯小.小三芯插头为三芯,前面说过三芯为平衡信号插头,但在通常的音响工程中小三芯插头多用于电脑及便携式音源（便携CD / MP3等）的音频信号输出用,因此将小三芯插头归入非平衡信号插头之列. 1.Neutrik（纽垂克）音箱插头（Speakon）：二芯、四芯、八芯音箱插头Neutrik插头经常使用的为四芯的,也二芯、八芯音箱插头,他们外观基秘闻同,只有尺寸年夜小的不同.通常情况下音箱的接口为四芯插头,如是八芯插头音箱后部会有标注；功放的输出端口为四芯插头.1.经常使用的视频连接插头：莲花插头（RCA）BNC或Q9插头莲花插头在视频系统中主要是模拟视频信号的输出、输入之用,如DVD机视频（图像）输出/小型投影机的视频（图像）输入；BNC或Q9插头主要使用在模拟视频的输出、输入,如部份视频矩阵的输入、输出/ 年夜型投影机的视频输入（分量视频）/ 专业监视器的视频输入.莲花插头和BNC插头在视频系统中的作用是相同的只是接口形式分歧.视频连接插头中还用一种电脑视频信号用的VGA插头.接口形状为梯形15针,分公、母插头,公头为带针,木头为带孔.实物请参照电脑主机及显示器连接线插头.1.经常使用的音频频线材：音频线材有话筒线（音频连接线）、音频信号缆和音箱线：1.话筒线话筒线话筒线为二芯带屏蔽（按严格要求应芯及屏蔽应为无氧铜材质）,每芯为若干细铜丝的结构.通常由两芯、每芯的护套层、抗拉棉纱填充物、屏蔽层及外层橡胶护套层组成.话筒线外部橡胶护套层通常为黑色,也有红、黄、蓝、绿等分歧颜色.屏蔽层分为环绕纠缠和编制两种,环绕纠缠为屏蔽层环绕纠缠在两芯及棉纱填充物外部,编制为屏蔽层依照"网状"结构环绕纠缠在两芯及棉纱填充物外部.编制屏蔽话筒线比环绕纠缠屏蔽话筒线从物理角度来讲抗干扰能力要好同时价格也稍贵一些.话筒线也可作设备之间的连接,但本钱较高建议连接设备时使用音频连接线.1.音频连接线音频连接线音频连接线同样是二芯带屏蔽结构与话筒线类似.两个芯和屏蔽层为铜质镀锡外观为银白色.音频连接线无棉纱填充物抗拉强度差所以很少用于话筒的连接,在特殊情况下可作短距离临时连接话筒用.通常在音频工程中机柜内部的设备连接采纳音频连接线,因为音频连接线比话筒线细一些方便机柜内部线材的捆扎,捆扎后比力漂亮且本钱比话筒线低.1.音频信号缆音频信号缆音频信号缆其实就是若干根音频连接线组合在一根缆线中.因内部音频连接线的数量分歧所以有4、8、12、24等路数之分.音频信号缆的重量较年夜,通常缆的内部有一根钢丝来增加抗拉强度.音频信号缆多用于现场演出中周边设备与功放的信号传输连接,音响工程中控制室至舞台的信号连接.1.音箱线音箱线音箱线从外观来说有护套音箱线、金银线之分,护套线根据外层护套和使用场所的分歧又有橡套音箱线和塑套音箱线等；金银音箱线通常为透明或半透明护套包裹金色和音色的铜质线芯因此俗称"金银线",也有两根芯为同色的但在一根芯的外层护套上通常印有文字以便对两根芯进行区分.总之,音箱线最基本为两根各自带有护套的铜质线材.音箱线根据使用要求的分歧还有多芯的音箱线如四芯音箱线.音箱线还有截面积的分歧,也就是铜芯粗细分歧,如1平方、2平方、4平方等.截面积越年夜的音箱线传输信号时功率损失越小.1.线材的制作：线材制作有音频线材和视频线材的制作.音频线材中很多线材的焊接方法是相同的线材也是可以互用的.线材制作时需要一些经常使用的工具,下面做一下简单的介绍：内热式电烙铁焊锡丝电烙铁和焊锡丝是线材制作不成缺少的工具.音频接插头内部多为塑胶绝缘资料,虽然具有一定的防高温特性但为保证焊接的质量电烙铁通常选择30W功率的产物.功率过低不容易融化焊锡丝,功率过高容易烫坏接插头内部的塑胶绝缘资料.焊锡丝通常选用含锡量在67％以上的.现在的焊锡丝多为带松香的焊锡丝,如焊锡不带松香在焊接时焊接点不容易粘锡,建议在焊接时使用松香或焊锡膏.剥线钳或偏口钳尖嘴钳偏口钳或剥线钳是剪切线材和刨失落各层护套层以便露出铜质线材时的工具,在线材制作中是经常使用的辅助工具.尖嘴钳经常使用于二芯、三芯、莲花插头焊接后加固定线材与插头时使用.小一字或小十字改锥小一字改锥经常使用于音箱插头与音箱线时的连接.音箱插头内年夜大都采纳"一字"头的螺丝来固定音箱线.音频插头有平衡和非平衡之分,与之相应焊接好的线材同样也有平衡信号用线材和非平衡信号用线材的区分.平衡信号线材包括：卡侬线（公对母、公对公、母对母、）、卡侬（公、母）对年夜三芯、年夜三芯对年夜三芯；非平衡信号用线材包括：年夜二芯对年夜二芯、莲花对莲花、年夜二芯对莲花.平衡与非平衡插头也可在一根线材上使用,即平衡信号转非平衡信号用线材如：卡侬（公、母）对莲花或年夜二芯插头,年夜三芯对莲花或年夜二芯插头.总之,一根线材的两端均为平衡信号插头那么就是平衡信号用线材,两端均为非平衡信号插头就是非平衡信号线材.这里需要强调的是信号平衡与否其实不取决与插头和线材而是取决设备是否采纳平衡或非平衡的形式输入和输出信号,我可以从设备背板的输入和输出接口来了解该设备是采纳什么输入、输出方式：卡侬及年夜三芯输入、输出的设备为平衡输入、输出方式,年夜二芯及莲花头输入、输出的设备为非平衡输入输出方式.这一点请初学者一定要记牢不能混淆.下面列举几种接口图形供参照：平衡信号输入、输出接口（卡侬）平衡信号输入、输出接口（年夜三芯）非平衡信号输入、输出接口（年夜二芯）非平衡信号输入、输出接口（莲花）平衡（卡侬）非平衡（年夜二芯）输入、输出接口平衡（年夜三芯）非平衡（年夜二芯）输入、输出接口1.卡侬（平衡）线的制作：卡侬线经常使用于话筒与调音台；调音台主输出与周边设备（如均衡器、分频器、音箱控制器）；周边设备（均衡器）、分配器或音箱控制器与功放的连接,总之用于卡侬输出、输入设备之间的连接.卡侬输入、输出的音响设备（图1）输出信号端为"卡侬公座"（与母头连接）,输入信号端为"卡侬母座"（与公头连接）,因此设备连接用的卡侬线为一头为"卡侬公头"另一头为"卡侬母头"的话筒线或音频连接线.下面以话筒线为例制作一根卡侬线.图11.剥线：在剥线前请将电烙铁通电使之升温.先选择一根话筒线用偏口钳在距离一端约2.5厘米处剥去外层橡胶护套层、拨开屏蔽层、去除棉纱填充物（音频连接线无棉纱填充物）,只留下带护套层的两芯及屏蔽层（图2）.再用剥线钳或偏口钳在距每根芯的0.5厘米处刨去每根芯线的护套层露出铜质内芯,再用手将屏蔽层拧扎结实（图3）.图2 图31.线材粘锡：用电烙铁沾焊锡涂抹在线材的铜质两芯和屏蔽层,屏蔽层涂抹的焊锡与两芯一样即可（图4）.图4卡侬头内芯焊接点图图51.拆卡侬头、粘锡：将粘好锡的线材及电烙铁放置一旁趣出一只卡侬头（公、母头都可以）,拧下底盖、拆失落线卡及外壳取出内芯.用上面的方法在卡侬头内芯的三个焊接点上粘锡（图5）.1.焊接：把卡侬头的底盖、线卡套入线材,将"红色护套的芯"与卡侬内芯上的焊接端"2"焊接；将"白色护套的芯"与卡侬内芯上的焊接端"3"焊接；将"屏蔽层"与卡侬内芯上的焊接端"1"焊接.将焊接好的内芯拔出卡侬头外壳,插紧线卡,拧上底盖后线材的一端就焊接好了.采纳同样的方法焊接线材另一头,如以焊接的是"公头"另一头就焊接"母头".须注意的是如已焊接好的一端"红色的芯"焊接的是卡侬内芯的焊接点"2",那么"红色的芯"另一真个也应焊接在另一端卡侬内芯的"2"端点上,依此类推.也就是说同一根芯的两端应焊接在两个头的同一焊接点上,卡侬头内芯的焊接端"1"始终与话筒线或音频连接线的"屏蔽"焊接在一起（图6）.图6注：1、分歧厂商生产的话筒线或音频连接线每芯的护套颜色会分歧,本次仅以"红、白"两种颜色为例.2、卡侬头的三个焊点分别为："1"屏蔽,"2"平衡信号"+"端（热端）,"3"平衡信号"-"端（冷端）.1.年夜三芯（平衡）线的制作：年夜三芯头的线材制作方法从剥线到线材、插头焊接点粘锡都是和卡侬线的焊接是相同的.要注意的是在通常情况下年夜三芯头的"1"为平衡信号"+"端（热端）,"2"为平衡信号"-"端（冷端）,"3"为平衡信号"屏蔽"端（图7、8）.图7图8年夜三芯焊好后就要固定线材了,年夜三芯的线材固定卡是与屏蔽端连为一体的.具体方法是将线材束直用尖嘴钳将"固定卡"轻轻弯曲包裹住线材后再用尖嘴钳将固定卡钳紧.因固定卡边缘比力锋利,固定线材时注意不要把各护套层扎破以免形成短路及断路.用同样的方法焊接线材的另一头后线材就焊好了.1.年夜三芯对卡侬头（公、母）线材的制作：在实际工作中我们会遇到所带的卡侬头（公/ 母）或年夜三芯头不够用了而设备的输入和输出端口同时具有卡侬和三芯两种形式（现在的设备通常都具有此种输入、输出方式）,那么我们就可以制作一条卡侬（公/ 母）对三芯的线材.剥线、线材、插头粘锡、线材套底盖的步伐完成后具体的焊接点位如下图（图9）：图91.音源（非平衡）线的制作（年夜二芯对莲花头）：年夜二芯对莲花头的线材长用于音源（DVD、卡座、VOD单机板等）与调音台的连接、KTV工程中音频设备之间的连接.通常音源设备的输出、输入接口均为莲花接口形式,调音台的音源输入接口为年夜二芯形式.年夜二芯、莲花头焊接点位图由于年夜二芯和莲花头都是两芯的结构（非平衡）,话筒线或音频连接线包括屏蔽层共有三个芯,因此在刨线时就与卡侬、年夜三芯（平衡）的线材有所分歧.1.剥线：选择适当长度的线材,用偏口钳或剥线钳在距一端3厘米处刨去线材的外部橡套层；剪去棉纱填充物（话筒线）；将屏蔽层挑起露出芯"1"和芯"2"（图2）.再用偏口钳或剥线钳刨去白色护套芯的白色护套,去除长度与屏蔽层外露的长度相同即可.线材剥好后形成屏蔽层、去除护套层的芯线两根铜线和一根带有护套的芯线共计三根线（图10）.图2 图101.线材的拧结：线材剥好后将去除护套的芯线和屏蔽层拧结在一起（图11）,拧结时应拧得结实些尽量不要松散.拧结好的线材形成了两芯的结构.线材拧结的目的是将三芯（两根芯线和一根屏蔽层）改为两芯（图12）,以便和两芯的插头（年夜二芯、莲花头等）焊接.图11 图121.线材拧结好后就可以对线材和插头的焊接点进行粘锡了.2.焊接：焊接前请将年夜二芯和莲花头的呵护弹簧、底盖、护套套在线材上,以免焊接好后无法套上插头的底盖.具体焊接点位如下（图13）：图131.线材焊好后请用尖嘴钳将线材固定好并将底盖拧好.1.其它非平衡线材的制作：其它非平衡线材（年夜二芯对年夜二芯、莲花对莲花）的制作和制作方法4没有分歧,只是线材的两端插头相同.如年夜二芯线就依照图13中年夜二芯一真个焊接方法,莲花线就采纳莲花一真个方法.1.平衡转非平衡线材的制作：在实际的设备连接中我们有时会发现两个相互连接设备的输入或输出接口是分歧的,如一个设备是平衡的一个设备是非平衡的.这时我们就需要一根平衡转非平衡的线材.平衡转非平衡的线材中经经常使用到的是卡侬（公/ 母）转年夜二芯线.下面就用卡侬（公/ 母）和年夜二芯制作一根平衡转非平衡线材：图14焊接平衡转非平衡线材时一定要注意非平衡端那根芯与屏蔽拧结在一起,如果拧结毛病线材将无法使用.焊接时卡侬的焊接点"2"（热端）对应年夜二芯的"信号端（+、热端）"焊接点；卡侬的焊接点"1"、"3"在年夜二芯端拧结在一起焊接到年夜二芯的"屏蔽端（-）"（图14）.1.insert线的制作：在一套专业音响系统中音频信号是通过调音台进行混合后分配给其它的周边处置设备进行各种相关的处置.通常情况下信号通过平衡的卡侬（MIC）或非平衡的线路（LINE）接口及返回（RETURN,二芯非平衡）接口进入调音台,在调音台混合后再通过总输出（ST / L、R / MIX / MAIN）、辅助输出（AUX SEND）、编组输出（GROUP OUT）等接口将音频信号传送收支.上述接口都是自力的输出或输入接口,在调音台上还用一种将输出、输入集为一身的接口,这种接口旁都有"insert"（读"因斯特"）或"ins"（读"因斯"）字样因此称之为"insert"或"ins"接口.通过调音台的ins 接口我们可以任意给一个或几个分歧的音频信号进行分歧的处置.ins接口为年夜三芯接口,从调音台前端信号流程（图15、16）我们可以很直观的了解ins接口是怎样通过年夜三芯插头实现输入和输出的.图15图16从图16中可以看到ins接口无插头时信号无论是从MIC或LINE输入到调音台后通过增益（GAIN）调节再向后传送（红色标线）,当年夜三芯插头拔出后将ins接口内部金属弹片顶起便形成了断路.图17中显示形成断路后年夜三芯的前端将调音台的信号送出给外部设备进行处置,处置设备将处置完毕的信号通过年夜三芯的中端又返回到调音台中通过增益调节再向后部传送（红色标线）.从图15、16中可以看出insert线其实就是一根一端为年夜三芯另一端分成两个年夜二芯的线（图17）.图171.剥线：insert线年夜三芯一真个剥线方法其实和制作年夜三芯线是一样的,首先选择一根话筒线用偏口钳在距离一端约2.5厘米处去除外层橡胶护套层、播开屏蔽层、去除棉纱填充物,只留下带护套层的两芯及屏蔽层（图2）.用剥线钳或偏口钳在距每根芯的0.5厘米处去除每根芯线的护套层露出铜质内芯,再用手将屏蔽层拧扎结实（图3）.图2 图31.分线：insert线另一真个剥线要复杂一些.将线材的另一真个外部橡胶护套层去除20厘米左右后剪去棉纱填充物再用剥线钳或偏口钳在距每根芯的0.5厘米处去除每根芯线的护套层露出铜质内芯（图18）,在将屏蔽层一分为二分别用手拧扎结实（图19）.图18 图19完成份线后再用绝缘胶布（或热缩管）将每根芯和一根批开后的屏蔽环绕纠缠包裹形成两根两芯的线,即每根均由一根芯和一根屏蔽组成.（图20）.图201.焊接：剥线及分线完成后就要在线材和插头的焊接点上粘锡了,粘完锡后开始焊接.具体焊接点位参照下图（图21）：图21insert线只用于调音台和其它音频处置设备的连接,因此insert接口通常是在调音台上.调音台最基本的都有输入之路的insert接口,有一些带编组的调音台还具有编组insert接口.调音台支路输入端口调音台编组输出端口图221.便携式CD / MD / MP3的音源线材制作：一套扩声系统中有时音源会临时用到CD/MD/MP3等音源,而播放器又是便携式的播放器,这些便携式播放器的音频输出（线路或耳机）又都是小三芯接口,那么我们就需要一个根小三芯转两个年夜二芯的线材了.为什么是一个小三芯转两个年夜二芯的线呢？我们知道通常这些音源（音乐）都是分L（左）、R（右）立体声录制的,因此一个小三芯插头包括L、R两个声道和一个公共的屏蔽端,转接到调音台时又需要将两个声道分开独自输入.这种线的制作方法与制作insert线的方法是一样的,只是将年夜三芯换成小三芯而已.这种音源线在使用时请注意小三芯前真个输出信号是R（右）,只要记住这一点就会防止在调音台输入端插错L / R声道而造成"相位反相".1.音箱线的制作：在连接一套音响系统时截止功放（功放的输入）以前的信号输入、输出线材都是用话筒线或音频连接线,而功放与音箱的连接就需要音箱线和音箱插头了.在了解音箱线的制作之前我们先介绍一下功放的输出及音箱的输入端口及相应得标注,只要明白了图示的标注音后箱线的制作就非常简单了,只是"对号入座"而已.现在各厂家生产的功放在输出的接口方式上通常有两种：一种为"接线柱"式,一种为"NEUTRIK头"的方式（图23）.图23图23是一台经常使用功放的输出部份面板图.其中,中间部份为"接线柱"输出,两侧为"NEUTRIK头"输出.有些功放为了方便用户使用同时提供两种接线方式.无论是"接线柱"输出还是"NEUTRIK头"输出都有CH1 / CH2（有的功放标注为A / B）及"+、-"的标注,此标注说明该功放具有两个输出通道,每个通道的信号又有"+、-"之分.在前面介绍"NEUTRIK插头"时说过这种插头有2芯、4芯、8芯之分,功放输出真个"NEUTRIK"输出均为4芯,但只接其中2芯.在通常状态下和"非桥接（BRIDGE）"状态下功放的"NEUTRIK"输出端口输出的点位为"+1、-1"也有其它点位的如"+2、-2".因此,在用"NEUTRIK"输出时请检查功放输出真个提示.音箱的输入端口也有"NEUTRIK"、"压线卡"及"接线柱"等形式.图24标示出4种罕见的音箱"NEUTRIK"输入面板图.通常带"NEUTRIK"输入端口的音箱会有两个"NEUTRIK"端口,也会有"PARALLEL INPUTS"（并连输入）字样或者一个标示"IN"一个标示"OUT"字样,其实这两种标注的意思是相同的即两个接口是并接可以任意使用其一（图24中1、2）,而且也可通过另一个接口并接其它音箱；"PIN1+/1-、PIN2+/2-"标明是4芯的音箱插头.图24年夜家在很多杂志中见过全频音箱的图片,一只全频音箱至少由两个单位组成的,即一个高音单位（较小）,一个中高音单位（较年夜）.一个音频信号通过"分配器"分频后将相应的频率分配给高音和中高音单位.年夜大都音箱自己是具备内置分配器的,内置分配器也称"无源内置分频"（如EV的E、G、F、SX；TANNOY的V、i等系列音箱）.有些音箱不具备内置分配器功能必需通过外置分配器（音箱处置器或控制器）将音频信号分频后通过相应的功放传送给一只音箱的分歧单位（如EV的QRX153,TANNOY的iQ10等系列音箱）,外置分配器又称"有源外置分频".还有些音箱是内、外置分频都可以的（如EV的RX / QRX112/75、115/75、SX500等音箱）.我们又如何分辨一只音箱是内置还是外置分频或这两者全可以呢？首先音箱的使用手册中会有该音箱的说明,其次,音箱输入端口同样也有说明.图24中1、2为内置分频、4为外置分频、3则两种方式都可以.图24中1、2标注"PIN1+FR+/PIN1-FR-、PIN2+N.C+/2-N.C-"意思为: "NEUTRIK"4个芯中"1+"端为信号"+"、"1-"端为信号"-","2+、2-"为空（N.C）.图24中4标注"PIN1+LOW+/PIN1-LOW-、PIN2+H.M+/2-H.M-"意思为："NEUTRIK"4个芯中"1+"端为LOW（高音）信号"+"、"1-"端为LOW（高音）信号"-","2+"端为H.M（中高音）信号"+"、"2-"端为H.M（中高音）信号"-".图24中3暗示着两种方式都可使用.音箱的输入端口除"NEUTRIK"外还有"压线卡"式（如EV的EVID系列、TANNOY的i5/i7/i9等音箱）,他们虽然形式分歧但事理一样,只是后两种形式不用在音箱线上装置"NEUTRIK"头直接刨线后该卡得卡该拧得拧而已.以上介绍了功放和音箱的有关知识,这些都和音箱线的制作有紧密得关系.年夜家要是理解了上面所讲述的内容,那么音箱线的制作就可以举一反三了.为了使年夜家更直观地了解音箱线的制作,我们对音箱线的制作进行一下具体的讲解：1.功放输出端为"接线柱"式,音箱为内置分频的"NEUTRIK"输入（参照图23、24）：。
