高压电流互感器选型指南使用条件：1、温度 -25~40℃；2、海拔高度≤ 1000m；3、地震烈度Ⅷ（ 8）度；4、污秽等级：户内不低于 2 级，户外不低于 3 级；5、户内需考虑：（1）环境空气无明显灰尘、烟、腐蚀性气体、蒸汽或盐等污秽；（ 2）湿度条件： 24h 内测得的相对湿度平均值不超过 95%； 24h 内水蒸气压力平均不超过 2.2kPa；一个月内相对湿度平均值不超过 90%；一个月内水蒸气压力平均不超过 1.8kPa。
6、户外需考虑：（1）24h 期间测得的环境气温平均值不超过40℃；（2）日照辐射达到 1000W/m2（晴天中午）时应予以考虑；（3）环境空气可能有灰尘、烟、腐蚀性气体、蒸汽或盐污秽；（4）风压不超过 700Pa（相当于 34m/s）；（ 5）应考虑出现凝露和降水。
7、特殊使用条件（另作考虑）产品技术特征：1、制造单位名及其所在地名或国名（出口产品），以及其他容易识别制造单位的标志、生产序号和日期；2、互感器型号及名称、采用标准的代号、计量许可标志及计量许可批号；3、额定一次电压及最高电压Um（例如：额定电压35kV ，最高电压40.5kV）；4、额定频率（例如： 50Hz）；5、极性关系：所有标有P1、 S1 和 C1 的接线端子，在同一瞬间具有同一极性。
6、额定电流：一次额定电流（例如：500A），二次额定电流（5A 或 1A）；7、额定绝缘水平；额定电压因数和相应的额定时间；8、绝缘耐热等级；9、二次绕组性能参数；二次绕组之间及对地绝缘的额定短时工频耐压3kV，二次绕组之间及对地的绝缘电阻应不低于100MΩ 。
绕组匝间绝缘应能承受额定短时工频耐压 4.5kV （峰值）。
10、设备种类：户内或户外；11、结构型式：油浸式或全封闭浇注式12、仪表保安系数： FS≤ 10；13、热稳定和动稳定；热稳定电流选取下列（短路持续时间为4s 内）3.15， 6.3， 8， 10，12.5 ，16， 20，25， 31.5， 40，50， 63， 80， 100kA动稳定电流为热稳定电流 2.5 倍。
10KV保护用电流互感器的选择与使用word资料7页
10KV保护用电流互感器的选择与使用随着电力行业的不断发展，继电保护在电力系统中运用变得更加广泛，各种保护装置及电能的发、送、变、配、用都离不开电流互感器的使用，它们与二次侧测量、保护装置一起，每时每刻都在监视着电力系统的运行情况，保护着电力系统的安全，所以电流互感器及其二次回路在整个电力系统中有着重要作用及影响。
正确地选择及使用电流互感器对继电保护装置及电网的安全至关重要。
文章中主要深入分析了10KV系统保护用电流互感器的选择及使用中容易出现的问题并探讨了解决方法。
一、保护用电流互感器的选择（一）电流互感器的基本定义1.定义：电流互感器是一种将大电流变换成小电流的器件，又称仪用变流器。
2.作用：是将一次系统高压电路上的大电流准确地变换为二次低压电路上的小电流，供给仪表及继电保护装置；同时具有高、低压电路的隔离作用，保证二次设备和工作人员的安全。
3.结构：主要由一次线圈、二次线圈、接线端子及绝缘支持物组成。
4.主要参数：有电压等级，准确度，变比，容量等。
5.分类：分为电磁型和数字式光电互感器。
在10KV系统中现阶段常用的电磁式电流互感器有LZZBJ9-10型支柱式全封闭电流互感器等。
（二）保护用电流互感器的选择1.对保护用电流互感器的性能要求要求在整定保护范围内有故障发生时，电流互感器的误差应不致影响保护装置可靠动作而保护区外发生最严重故障时，电流互感器误差不会导致保护装置误动作或无选择性动作。
2.保护用电流互感器的类型根据国家标准GB1208-2006《电流互感器》规定，保护用电流互感器分为两大类：（1）P类（P意为保护），该类电流互感器的准确限值是由一次电流为稳态对称电流时的复合误差或励磁特性拐点来确定的；（2）TP类（TP意为暂态保护），该类电流互感器的准确限值是考虑一次电流中同时具有周期、非周期分量，并按照某种规定的暂态工作循环时的峰值误差来确定的。
在10KV电压等级中，根据系统的特点与保护要求主要采用P类电流互感器。
简述选择高压电流互感器的方法
简述选择高压电流互感器的方法选择高压电流互感器的方法主要包括四个方面：电流互感器的额定电流、负载能力、准确度和结构。
首先是额定电流。
选择高压电流互感器时，需要根据实际电流大小以及被测电路的额定电流来确定。
一般来说，额定电流的选择应尽量接近被测电路的额定电流，这样可以保证互感器在工作时能够工作在其额定条件下，确保其稳定性和准确度。
同时，还需要注意选择适当的额定电流，以便提供足够大的量程，以适应被测电路可能出现的故障瞬时过电流。
其次是负载能力。
负载能力是指电流互感器在工作过程中能够承受的负载能力。
由于被测电路的负载可能会受到电阻、电感等因素的影响，因此互感器的负载能力应该大于被测电路的负载，以确保互感器能够正常工作。
第三是准确度。
准确度是指电流互感器输出信号与被测电路的实际电流之间的偏差。
选择互感器时，应根据具体的测量要求来确定所需的准确度。
一般来说，要求较高的测量场合需要选择准确度较高的电流互感器，而对于一些一般的测量场合，则可以选择准确度较低的电流互感器。
最后是结构。
电流互感器的结构包括开口式和插入式两种。
开口式电流互感器适用于已经有大型高压设备的电流测量，其结构简单、安装方便；而插入式电流互感器适用于需要插入电流互感器的应用场合，其结构相对复杂，但具有更好的电气性能和安全性能。
在选择高压电流互感器时，还需要考虑一些其他因素，例如互感器的外形尺寸、防护等级、工作温度范围等。
此外，还需要根据实际应用情况来选择合适的品牌和供应商，以确保产品质量和售后服务。
综上所述，选择高压电流互感器需要考虑额定电流、负载能力、准确度和结构等因素，并根据具体的测量要求和应用情况来确定合适的互感器。
只有选择合适的电流互感器，才能确保测量的准确性和可靠性。

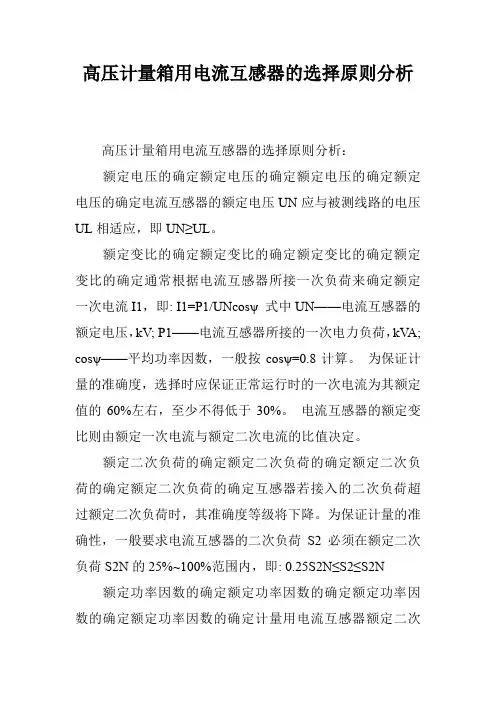

高压计量箱用电流互感器的选择原则分析
高压计量箱用电流互感器的选择原则分析
高压计量箱用电流互感器的选择原则分析：
额定电压的确定额定电压的确定额定电压的确定额定电压的确定电流互感器的额定电压UN应与被测线路的电压UL相适应，即UN≥UL。
额定变比的确定额定变比的确定额定变比的确定额定变比的确定通常根据电流互感器所接一次负荷来确定额定一次电流I1，即: I1=P1/UNcosψ 式中UN——电流互感器的额定电压，kV; P1——电流互感器所接的一次电力负荷，kV A; cosψ——平均功率因数，一般按cosψ=0.8计算。
为保证计量的准确度，选择时应保证正常运行时的一次电流为其额定值的60%左右，至少不得低于30%。
电流互感器的额定变比则由额定一次电流与额定二次电流的比值决定。
额定二次负荷的确定额定二次负荷的确定额定二次负荷的确定额定二次负荷的确定互感器若接入的二次负荷超过额定二次负荷时，其准确度等级将下降。
为保证计量的准确性，一般要求电流互感器的二次负荷S2必须在额定二次负荷S2N的25%~100%范围内，即: 0.25S2N≤S2≤S2N 额定功率因数的确定额定功率因数的确定额定功率因数的确定额定功率因数的确定计量用电流互感器额定二次
负荷的功率因数应为0.8~1.0。
电流互感器选型原则和方法
电流互感器选型原则和方法电流互感器选型原则和方法一、前言电流互感器是一种非常重要的电力设备，广泛应用于电力系统中。
它的作用是将高电流转换为低电流，以便于测量、保护和控制等方面的应用。
因此，正确地选择适合的电流互感器对于保证系统运行的安全稳定具有非常重要的意义。
本文将从以下几个方面介绍电流互感器选型原则和方法。
二、选型原则1.符合使用条件在选择电流互感器时，首先需要考虑它是否符合使用条件。
例如，需要考虑其额定电压、额定频率、额定负荷等参数是否符合实际使用条件。
2.精度要求在选择电流互感器时，需要根据实际需求来确定其精度要求。
一般来说，精度越高的电流互感器价格越贵。
因此，在保证测量精度的前提下，应尽可能选择价格适中的产品。
3.安装方式在选择电流互感器时，需要考虑其安装方式。
一般来说，有固定式和插入式两种安装方式。
固定式适用于较小的负荷，在大型变压器等设备上使用插入式更为方便。
4.环境条件在选择电流互感器时，需要考虑其工作环境。
例如，需要考虑其耐受温度、防护等级等参数是否符合实际使用条件。
5.品牌和质量在选择电流互感器时，需要考虑其品牌和质量。
一般来说，知名品牌的产品质量相对较高，因此应尽可能选择知名品牌的产品。
三、选型方法1.确定额定电流在选择电流互感器时，首先需要确定其额定电流。
一般来说，应根据实际需求来确定额定电流。
例如，在测量小电流时可以选择额定电流较小的产品，在测量大电流时可以选择额定电流较大的产品。
2.确定精度等级在确定额定电流后，需要根据实际需求来确定精度等级。
一般来说，有0.5、1、3等精度等级可供选择。
应根据实际需求来确定最佳精度等级。
3.确定安装方式在确定精度等级后，需要考虑安装方式。
一般来说，固定式适用于较小的负荷，在大型变压器等设备上使用插入式更为方便。
4.确定环境条件在确定安装方式后，需要考虑环境条件。
例如，需要考虑其耐受温度、防护等级等参数是否符合实际使用条件。
5.选择品牌和质量在确定环境条件后，需要选择品牌和质量。
电流互感器和电压互感器选型指南
目录第一章电流互感器............................................................................................. 错误!未定义书签。
1 电流互感器概述 ............................................................................................... 错误!未定义书签。
2 电流互感器的额定值 ....................................................................................... 错误!未定义书签。
3 电流互感器基本特性 ....................................................................................... 错误!未定义书签。
4 电流互感器参数选择原则 ............................................................................... 错误!未定义书签。
5 高压系统保护用电流互感器参数选择............................................................ 错误!未定义书签。
6 中压系统保护用电流互感器参数选择............................................................ 错误!未定义书签。
7 300MW600MW火力发电机组电流互感器型式和参数选择 ................... 错误!未定义书签。
8 1000MW发电机变压器组电流互感器型式和参数选择 ............................... 错误!未定义书签。
电气工程规范要求中的电流互感器选型与应用指南
电气工程规范要求中的电流互感器选型与应用指南电气工程中，电流互感器（Current Transformer，CT）被广泛应用于电能计量、保护与控制等方面。
正确选型和应用电流互感器对于保证电力系统的安全运行至关重要。
本文旨在根据电气工程规范要求，为读者提供电流互感器选型与应用的指南。
1. 电流互感器选型要点电流互感器选型需要综合考虑以下几个要点：1.1 额定电流根据实际需求，选择适当的额定电流范围。
一般来说，电流互感器的额定电流应大于系统最大负荷电流的1.2-1.5倍，以保证互感器在额定条件下的准确度和稳定性。
1.2 负荷能力互感器的负荷能力是指互感器在一定时间内能承受的短时过载电流。
根据负荷能力要求，选取具有足够负荷能力的互感器，以应对系统可能出现的短时过载情况。
1.3 准确度等级根据测量的准确度要求，选择合适的准确度等级。
电气工程规范通常规定了准确度等级的要求，请参考相关规范标准进行选择。
1.4 频率响应特性电流互感器的频率响应特性应与实际应用系统的频率要求相匹配，以保证测量的准确性。
2. 电流互感器应用指南电流互感器在电力系统中的应用具有重要意义，以下是电流互感器的应用指南：2.1 安装位置电流互感器应安装在电力系统中电流变化较小的位置，以获得准确的测量结果。
一般建议在负荷侧主线中安装电流互感器。
2.2 联结方式电流互感器一般采用窄口安装，并与电流回路并联连接。
联结方式包括螺栓联结和焊接联结，应根据实际情况选择合适的方式。
2.3 防护措施电流互感器应采取适当的防护措施，以保证其运行的可靠性和安全性。
常见的防护措施包括绝缘罩、过压保护和电磁兼容设计等。
2.4 定期检测和维护为了保证电流互感器的准确度和稳定性，应定期进行检测和维护工作。
检测项目包括互感器的绝缘电阻、绝缘强度等，维护工作包括清洁互感器表面和紧固联结件等。
3. 总结与展望本文针对电气工程规范要求中的电流互感器选型与应用问题，提供了相应的指南。
一文看懂电流互感器选型原则和方法及使用方法
一文看懂电流互感器选型原则和方法及使用方法电流互感器的选用原则及方法1、额定电压电流互感器额定电压应大于装设点线路额定电压。
2、变比应根据一次负荷计算电流IC选择电流互感器变比。
电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。
其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。
一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。
如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。
保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。
3、准确级应根据测量准确度要求选择电流互感器的准确级并进行校验。
下表为不同准确级电流互感器的误差限值：准确级选择的原则：计费计量用的电流互感器其准确级不低于0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。
为了保证准确度误差不超过规定值，一般还校验电流互感器二次负荷（伏安），互感器二次负荷S2不大于额定负荷S2n，所选准确度才能得到保证。
准确度校验公式：S2≤S2n。
二次回路的负荷l：取决于二次回路的阻抗Z2的值，则：S2=I2n2︱Z2︱≈I2n2（∑︱Zi︱+RWl+RXC）或S2V1≈∑Si+I2n2（RWl+RXC）式中，Si、Zi为二次回路中的仪表、继电器线圈的额定负荷和阻抗，RXC为二次回路中所有接头、触点的接触电阻，一般取0．1Ω，RWL为二次回路导线电阻，计算公式化为：RWL=LC/（r×S）。
式中，r为导线的导电率，铜线r=53m/（Ωmm2），铝线r=32m（Ωmm2），S为导线截面积（mm2），LC为导线的计算长度（m）。
设互感器到仪表单向长度为L1，则：L1互感器为星形接LC=L1两相V形接线2L1一相式接线继电保护用的电流互感器的准确度常用的有5P和l0P。
电流互感器和电压互感器选型指南
电流互感器和电压互感器选型指南-CAL-FENGHAI.-(YICAI)-Company One1目录第一章电流互感器 ............................................................................................... 错误!未定义书签。
1 电流互感器概述................................................................................................. 错误!未定义书签。
2 电流互感器的额定值......................................................................................... 错误!未定义书签。
3 电流互感器基本特性......................................................................................... 错误!未定义书签。
4 电流互感器参数选择原则................................................................................. 错误!未定义书签。
5 高压系统保护用电流互感器参数选择............................................................. 错误!未定义书签。
6 中压系统保护用电流互感器参数选择............................................................. 错误!未定义书签。
7 300MW600MW火力发电机组电流互感器型式和参数选择.......................... 错误!未定义书签。
电流互感器和电压互感器选型指南修订版
电流互感器和电压互感器选型指南修订版IBMT standardization office【IBMT5AB-IBMT08-IBMT2C-ZZT18】目录第一章电流互感器........................................................1 电流互感器概述.....................................................2 电流互感器的额定值.................................................3 电流互感器基本特性.................................................4 电流互感器参数选择原则.............................................5 高压系统保护用电流互感器参数选择...................................6 中压系统保护用电流互感器参数选择...................................7 300MW?600MW火力发电机组电流互感器型式和参数选择 ...................8 1000MW发电机变压器组电流互感器型式和参数选择 (50)9 大型发电机组高压厂用电源保护用电流互感器的选择.....................10 测量用电流互感器.................................................. 第二章电压互感器. (73)1 电压互感器概述.........................................................2 电压互感器的类型.......................................................3 高压电压互感器.........................................................4 电压互感器参数选择.....................................................5 电压互感器二次绕组选择................................................. 附录1 高压电动机差动保护用电流互感器选择 ................................ 附录2 暂态性能及计算....................................................1. 暂态特性解析计算的基本假设............................................2. 一次短路电流计算......................................................3. 短路电流及其非周期分量................................................T）....................................................4. 一次时间常数（p5. 规定工作循环..........................................................T）................................................6. 二次回路时间常数（s附录3 电流互感器深度饱和时的继电保护性能研究及电流互感器选择.............1 引言 (91)2 试验概况 ..............................................................2.1 试验内容1........................................................2.2 试验内容2........................................................2.3 试验内容3........................................................3 大电流下影响保护的因素分析.............................................3.1 CT特性以及过饱和系数的影响 ......................................3.2 衰减非周期分量的影响.............................................3.3 CT二次回路负担的影响 ............................................3.4 保护装置采样率的影响.............................................3.5 保护装置内部小CT的影响..........................................3.6 模数转换（A/D）范围的影响........................................3.7 保护计算采用的数据窗的影响.......................................3.8 保护原理的影响...................................................3.9 变压器接线方式的影响.............................................3.10 保护定值及CT变比的影响.........................................4 主要结论...............................................................5 可行的解决方案.........................................................6 电流互感器选择条件.....................................................7 结束语 (102)第一章电流互感器1 电流互感器概述电流互感器（current transformer）是将一次回路的大电流成正比的变换为二次小电流以供给测量仪表、继电保护及其它类似电器。
电流互感器和电压互感器选型指南
电流互感器和电压互感器选型指南目录第一章电流互感器 (1)1 电流互感器概述 (1)2 电流互感器的额定值 (1)3 电流互感器基本特性 (2)4 电流互感器参数选择原则 (7)5 高压系统保护用电流互感器参数选择 (17)6 中压系统保护用电流互感器参数选择 (38)7 300MW 600MW火力发电机组电流互感器型式和参数选择 (49)8 1000MW发电机变压器组电流互感器型式和参数选择 (65)9 大型发电机组高压厂用电源保护用电流互感器的选择 (73)10 测量用电流互感器 (96)第二章电压互感器 (104)1 电压互感器概述 (104)2 电压互感器的类型 (104)3 高压电压互感器 (105)4 电压互感器参数选择 (110)5 电压互感器二次绕组选择 (111)附录1 高压电动机差动保护用电流互感器选择.120 附录2 暂态性能及计算 (124)1. 暂态特性解析计算的基本假设 (124)2. 一次短路电流计算 (124)3.短路电流及其非周期分量 (126)4.一次时间常数（T） (127)p5.规定工作循环 (129)6.二次回路时间常数（T） (130)s附录 3 电流互感器深度饱和时的继电保护性能研究及电流互感器选择 (132)1 引言 (132)2 试验概况 (133)2.1 试验内容1 (134)2.2 试验内容2 (134)2.3 试验内容3 (135)3 大电流下影响保护的因素分析 (135)3.1 CT特性以及过饱和系数的影响 (135)3.2 衰减非周期分量的影响 (136)3.3 CT二次回路负担的影响 (137)3.4 保护装置采样率的影响 (137)3.5 保护装置内部小CT的影响 (138)3.6 模数转换（A/D）范围的影响 (138)3.7 保护计算采用的数据窗的影响 (138)3.8 保护原理的影响 (139)3.9 变压器接线方式的影响 (139)3.10 保护定值及CT变比的影响 (139)4 主要结论 (140)5 可行的解决方案 (141)6 电流互感器选择条件 (142)7 结束语 (144)第一章电流互感器1 电流互感器概述电流互感器（current transformer）是将一次回路的大电流成正比的变换为二次小电流以供给测量仪表、继电保护及其它类似电器。
高压电流互感器的选择
电流互干器该如何选择？文章类别：强电设计与施工网站目录: 网站首页—> 强电设计与施工转载自：[求助]：电流互干器该如何选择？好象没听说过要考虑短路电流的，如果发生短路，断路器应该瞬跳的，瞬时过电流应该对互感器影响不大吧，这是俺的个人理解，不知对否？根据负荷电流选择电流互感器，根据短路电流校验电流互感器的动热稳定。
电流互感器变比的选择在10kV配电所设计的过程中，10kV电流互感器变比的选择是很重要的，如果选择不当，就很有可能造成继电保护功能无法实现、动稳定校验不能通过等问题，应引起设计人员的足够重视。
10kV电流互感器按使用用途可分为两种，一为继电保护用，二为测量用；它们分别设在配电所的进线、计量、出线、联络等柜内。
在设计实践中，笔者发现在配变电所设计中，电流互感器变比的选择偏小的现象不在少数。
例如笔者就曾发现：在一台630kV A站附变压器(10kV侧额定一次电流为36.4A)的供电回路中，配电所出线柜内电流互感器变比仅为50/5（采用GL型过电流继电器、直流操作）,这样将造成电流继电器无法整定等一系列问题。
对于继电保护用10kV电流互感器变比的选择，至少要按以下条件进行选择:一为一次侧计算电流占电流互感器一次侧额定电流的比例; 二为按继电保护的要求; 三为电流互感器的计算一次电流倍数mjs小于电流互感器的饱和倍数mb1;四为按热稳定; 五为按动稳定。
而对于测量用10kV电流互感器的选择,因其是用作正常工作条件的测量，故无上述第二、第三条要求；下面就以常见的配电变压器为例，说明上述条件对10kV电流互感器的选择的影响，并找出影响电流互感器变比选择的主要因素。
一．按一次侧计算电流占电流互感器一次侧额定电流的比例根据<<电气装置的电测量仪表装置设计规范>>(GBJ63-90)的规定，在额定值的运行条件下，仪表的指示在量程的70%~100%处,此时电流互感器最大变比应为: N=I1RT /(0.7*5);I1RT ----变压器一次侧额定电流, A；变压器容量/17.32/3.5(60.62)=变比NN----电流互感器的变比；显然按此原则选择电流互感器变比时，变比将很小,下面列出400~1600kV A变压器按此原则选择时,电流互感器的最大变比：400kV A I1RT =23A N=6.6 取40/5=8500kV A I1RT =29A N=8.3 取50/5=10630kV A I1RT =36.4A N=10.4 取75/5=15800kV A I1RT =46.2A N=13.2 取75/5=151000kV A I1RT =57.7A N=16.5 取100/5=201250kV A I1RT =72.2A N=20.6 取150/5=301600kV A I1RT =92.4A N=26.4 取150/5=30从上表可以看出, 对于630kV A变压器,电流互感器的最大变比为15，当取50/5=10时,额定电流仅占电流量程3.64/5=72.8%。
电流互感器及电压互感器选型指南
4）套管式电流互感器的额定一次电流应根据安装的电力变压器容量确定。通常取变压器容量计算出电流值的1.0～1.2倍。若要考虑到线路保护可以适当增大，并将额定一次电流修正到“GB1208电流互感器”标准值。
…………………（2-6）
b）软导线短路电动力计算
电流互感器与软导线连接时，电动力计算方法见《电力工程电气设计手册》中“软导线和组合导线短路摇摆计算”部分的有关内容。
（5）额定二次电流和负荷
1）电流互感器额定二次电流（ ）有1A和5A两类。
2）对于新建发电厂和变电所，有条件时电流互感器额定二次电流宜选用1A。如有利于电流互感器安装或扩建工程原有电流互感器采用5A时，额定二次电流可选用5A。
表2-6静态承受试验荷载
设备最高电压（kV）
静态承试验受荷载（N）
I类
II类荷载
72.5
1250
2500
126
2000
3000
242和363
2500
4000
550
4000
6000
注：1.在日常运行条件下，作用荷载的总和应不超过规定的承受试验荷载的50%。
2.电流互感器应能承受很少出现的急剧动态荷载（例如：短路），它不超过1.4倍静态承受荷载。
（2）TP类（TP意为暂态保护）电流互感器。
该类电流互感器的准确限值是考虑一次电流中同时具有周期分量和非周期分量，并按某种规定的暂态工作循环时的峰值误差来确定的。该类电流互感器适用于考虑短路电流中非周期分量暂态影响的情况。
TP类保护用电流互感器能满足短路电流具有非周期分量的暂态过程性能要求的保护用电流互感器。TP类电流互感器分为以下级别并定义如下：
电流互感器选用参考
电流互感器选用参考1 10kV变压器高压端计量用电流互感器选用参考（一次电流计算：I=S/10/1.732）：变压器容量kV A：100 160 200 250 315 400 500 互感器变比：10/5 10/5 15/5 20/5 20/5 25/5 30/5变压器容量kV A：630 800 1000 1250 1600 2000互感器变比40/5 50/5 60/5 75/5 100/5 120/52 10kV变压器低压端计量用电流互感器选用参考（一次电流计算：I=S/0.4/1.732）：变压器容量kV A：80 100 160 200 250 315 400互感器变比：150/5 150/5 250/5 300/5 400/5 500/5 600/5变压器容量kV A：500 630 800 1000 1250 1600 2000互感器变比：800/5 1000/5 1200/5 1500/5 2000/5 2500/5 3000/53电流互感器用于测量时，其一次侧额定电流应尽量选择比实际正常工作电流大1/3 左右。
标准值为：5、10、15、20、30、40、50、60、75、100、150、200、250、300、400、500、600、800、1000、1200、1250、1500、2000、2500、3000、3150、以下为母线式4000、50004高压电流互感器变比计算,如果是用于计量,就按S=√3UIcos∮来计算电流I,然后按标准值为：5、10、15、20、30、40、50、60、75、100、150、200、250、300、400、500、600、800、1000、1200、1250、1500、2000、2500、3000、3150 靠大的值选一次电流,一般情况选比5的,如10/5A;如果是电子计量,可选10/1A.如果是用于测量和保护,就按S=√3UIcos∮来计算电流I 后再乘1.33,然后按标准值为：5、10、15、20、30、40、50、60、75、100、150、200、250、300、400、500、600、800、1000、1200、1250、1500、2000、2500、3000、3150 靠大的值选一次电流,一般情况选比5的,如10/5A;如果是电子计量,可选10/1A.乘1.33倍主要是保证测量仪表和保护装置的最佳工作状态,并考虑在过负荷或短路时,减少电流互感器磁饱和对测量仪表和保护装置的影响.互感器的标准值是国家标准要求的,以方便互感器厂家制造和用户选用。
高压低压配电柜的电流互感器的选型与安装指南
高压低压配电柜的电流互感器的选型与安装指南高压低压配电柜作为电力系统中的重要组成部分，承担着对电流进行检测和测量的关键任务。
而电流互感器作为一种非常常见的电力测量设备，其选型与安装对于保证电力系统的稳定与正常运行至关重要。
本文将结合实际情况，就高压低压配电柜中电流互感器的选型与安装进行详细的介绍和指导。
一、电流互感器的选型1. 根据额定电流选择互感器级别在选购电流互感器时，首先需要了解系统中的额定电流范围。
根据配电柜的额定电流以及电流测量范围，选择合适的互感器级别。
一般来说，电流互感器的额定电流应略大于或等于系统的额定电流，以保证测量的准确性和稳定性。
2. 考虑电流互感器的精度等级电流互感器的精度等级是指其在测量电流时的准确性和误差范围。
根据工程实际需要，选择合适的精度等级。
一般来说，对于对电流测量要求较高的系统，如重要的生产线或关键设备，可以选择高精度等级的互感器，以提高测量的准确性。
3. 考虑电流互感器的负载特性电流互感器在使用中会产生一定的负载，因此需要考虑其负载特性，如额定负载阻抗、负载容量等。
根据实际负载需求，选择具有合适负载能力的互感器，以确保其正常运行和准确测量。
4. 考虑电流互感器的绝缘性能和耐久性作为一种电力设备，电流互感器的绝缘性能和耐久性是非常重要的。
在选购时，需要确保电流互感器具有良好的绝缘性能，能够适应电力系统的工作环境，并具有较长的使用寿命。
同时，还需注意互感器的防护等级和耐久性，以满足实际使用的需求。
二、电流互感器的安装指南1. 安装位置的选择电流互感器的安装位置应尽量接近电流测量点，以减小电流变换时的误差。
同时，应避免阳光直射、潮湿、有腐蚀性气体或灰尘较多的环境，以确保互感器的安全和正常运行。
2. 安装导线的注意事项在安装互感器时，应尽量缩短导线的长度，减小电流传输时的电阻和电感，以提高测量的准确性。
同时，还需注意导线的绝缘性和接触良好，确保测量信号的传输和接收的稳定性。
高压220KV母线电流互感器的选择
高压220KV母线电流互感器的选择额定电压为220KV，计划选LCWB7-220W型电流互感器，其主要技术参数如下表所示：表6-9 LCWB7-220W型电流互感器主要技术参数流比正常工作电流大1/3。
热稳定电流31.5KA、动稳定电流为80KA。
1.一次回路额定电压：220KV2.一次回路额定电流的选择（变比的选择）：仍选主变至220KV母线处的断路器所安电流互感器进行校验。
此时CT的最大持续工作电流在为：Imax= 1.05PN/ UNcosΦ=(1.05x200x1000)/(0.85x3x220)=648.38ACT变比应选1250/53.准确度级的选择：由于互感器要供给计费电能表用，所以全部选用0.5级即可满足。
一般测量仪表与保护装置宜分别接于不同的二次绕组。
当一个二次绕组的容量不能满足要求时，可将两个二次绕组串联使用或两个CT串联。
4.母线CT二次负荷有：电流表，有功功率表，无功功率表，三相三线有功电能表及三相三线无功电能表。
表6-10各项负荷统计表最大相负荷阻抗：ra=Pmax/22NI=2.55/25=0.102(Ω) CT为完全星形接线，连接线的计算长度为：LC=L L为电流互感器与测量仪表的距离，取60米。
Z2N=2ΩS≥ρ⨯L/( Z2N-ra-rc)=1.75x108-x60/(2-0.102-0.1) =1.01 x106-(m2)=1.01(mm2)选用标准截面为1.5mm2的铜线。
5.热稳定校验：I2 t t=（31.5）24⨯> Qk=16.336.122⨯）（热稳定满足要求。
6.动稳定校验：内部动稳定能力校验：ies=80(kA)> ish=33.17(KA)由于此电流互感器为瓷绝缘型电流互感器，固需校验外部动稳定。
Fal ≥0.5x1.73x107-2shial⨯=9.51 x10al5-Fal-作用于电流互感器瓷帽端部的允许力(N) 动稳定满足要求。
高压低压配电柜的电流互感器的选择与安装注意事项
高压低压配电柜的电流互感器的选择与安装注意事项在高压低压配电系统中，电流互感器是一种重要的装置，用于测量和监测电流的大小。
正确选择和安装电流互感器对于系统的正常运行和安全性至关重要。
本文将介绍高压低压配电柜的电流互感器的选择和安装注意事项。
1. 电流互感器的选择在选择电流互感器时，需要考虑以下几个因素：1.1 额定电流电流互感器的额定电流应与待测电路的额定电流相匹配。
过小的额定电流可能导致互感器过载，而过大的额定电流则可能导致互感器无法正确测量电流。
1.2 准确度等级电流互感器的准确度等级影响测量结果的精确性。
常见的准确度等级有0.1级、0.2级、0.5级等，需根据实际需要选择。
1.3 负载能力电流互感器的负载能力是指其能够接受的额定负载电流大小。
在选择时，需确保电流互感器能够满足待测电路的负载需求。
1.4 频率响应电流互感器在不同频率下的响应情况也需要考虑。
通常情况下，应选择具有较宽频率范围的电流互感器以适应不同频率的电流测量。
2. 电流互感器的安装正确的安装电流互感器有助于确保其正常工作和测量结果的准确性。
以下是一些安装注意事项：2.1 安装位置电流互感器的安装位置应选择在待测电路的合适位置，确保其能够正确地接收待测电流。
应尽量避免与其它电源、信号干扰源等设备的干扰。
2.2 连接方式电流互感器应采用正确的连接方式与系统连接。
连接时应确保接触良好，避免因连接不牢固或接触不良导致测量结果不准确。
2.3 绝缘和保护电流互感器应与系统电路正确绝缘，并采取适当的保护措施，以防止外界环境和条件对其造成损害。
绝缘和保护措施可以包括绝缘套管、防尘罩等。
2.4 校准和检测安装完成后，应对电流互感器进行校准和检测，验证其测量结果的准确性。
定期进行校准和检测，以确保电流互感器的长期稳定性和可靠性。
总结：正确选择和安装电流互感器对于高压低压配电柜系统的运行和安全至关重要。
在选择电流互感器时，需考虑其额定电流、准确度等级、负载能力和频率响应等因素。
高压电流互感器的选择
电流互感器该如何选择？文章类别：强电设计与施工[求助]：电流互干器该如何选择？好象没听说过要考虑短路电流的，如果发生短路，断路器应该瞬跳的，瞬时过电流应该对互感器影响不大吧，这是俺的个人理解，不知对否？根据负荷电流选择电流互感器，根据短路电流校验电流互感器的动热稳定。
电流互感器变比的选择在10kV配电所设计的过程中，10kV电流互感器变比的选择是很重要的，如果选择不当，就很有可能造成继电保护功能无法实现、动稳定校验不能通过等问题，应引起设计人员的足够重视。
10kV电流互感器按使用用途可分为两种，一为继电保护用，二为测量用；它们分别设在配电所的进线、计量、出线、联络等柜内。
在设计实践中，笔者发现在配变电所设计中，电流互感器变比的选择偏小的现象不在少数。
例如笔者就曾发现：在一台630kV A站附变压器(10kV侧额定一次电流为36.4A)的供电回路中，配电所出线柜内电流互感器变比仅为50/5（采用GL型过电流继电器、直流操作）,这样将造成电流继电器无法整定等一系列问题。
对于继电保护用10kV电流互感器变比的选择，至少要按以下条件进行选择：一为一次侧计算电流占电流互感器一次侧额定电流的比例；二为按继电保护的要求；三为电流互感器的计算一次电流倍数mjs小于电流互感器的饱和倍数mb1；四为按热稳定；五为按动稳定。
而对于测量用10kV电流互感器的选择，因其是用作正常工作条件的测量，故无上述第二、第三条要求；下面就以常见的配电变压器为例，说明上述条件对10kV电流互感器的选择的影响，并找出影响电流互感器变比选择的主要因素。
一．按一次侧计算电流占电流互感器一次侧额定电流的比例根据<<电气装置的电测量仪表装置设计规范>>(GBJ63-90)的规定，在额定值的运行条件下，仪表的指示在量程的70%~100%处，此时电流互感器最大变比应为：N=I1RT /(0.7*5)；I1RT ----变压器一次侧额定电流，A；变压器容量/17.32/3.5(60.62)=变比N----电流互感器的变比；显然按此原则选择电流互感器变比时，变比将很小，下面列出400~1600kV A 变压器按此原则选择时，电流互感器的最大变比：400kV A I1RT =23A，N=6.6 取40/5=8500kV A I1RT =29A ，N=8.3 取50/5=10630kV A I1RT =36.4A ，N=10.4 取75/5=15800kV A I1RT =46.2A ，N=13.2 取75/5=151000kV A I1RT =57.7A ，N=16.5 取100/5=201250kV A I1RT =72.2A ，N=20.6 取150/5=301600kV A I1RT =92.4A ，N=26.4 取150/5=30从上表可以看出，对于630kV A变压器，电流互感器的最大变比为15，当取50/5=10时，额定电流仅占电流量程36.4/50=72.8%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压电流互感器选型指南
使用条件：
1、温度-25~40℃；
2、海拔高度≤1000m；
3、地震烈度Ⅷ（8）度；
4、污秽等级：户内不低于2级，户外不低于3级；
5、户内需考虑：（1）环境空气无明显灰尘、烟、腐蚀性气体、蒸汽或盐等污秽；（2）湿度条件：24h内测得的相对湿度平均值不超过95%；24h 内水蒸气压力平均不超过2.2kPa；一个月内相对湿度平均值不超过90%；一个月内水蒸气压力平均不超过1.8kPa。
6、户外需考虑：（1）24h期间测得的环境气温平均值不超过40℃；（2）日照辐射达到1000W/m2（晴天中午）时应予以考虑；（3）环境空气可能有灰尘、烟、腐蚀性气体、蒸汽或盐污秽；（4）风压不超过700Pa（相当于34m/s）；（5）应考虑出现凝露和降水。
7、特殊使用条件（另作考虑）
产品技术特征：
1、制造单位名及其所在地名或国名（出口产品），以及其他容易识别制造单位的标志、生产序号和日期；
2、互感器型号及名称、采用标准的代号、计量许可标志及计量许可批号；
3、额定一次电压及最高电压Um（例如：额定电压35kV，最高电压40.5kV）；
4、额定频率（例如：50Hz）；
5、极性关系：所有标有P1、S1和C1的接线端子，在同一瞬间具有同
一极性。
6、额定电流：一次额定电流（例如：500A），二次额定电流（5A或1A）；
7、额定绝缘水平；额定电压因数和相应的额定时间；
8、绝缘耐热等级；
9、二次绕组性能参数；二次绕组之间及对地绝缘的额定短时工频耐压3kV，二次绕组之间及对地的绝缘电阻应不低于100MΩ。
绕组匝间绝缘应能承受额定短时工频耐压4.5kV（峰值）。
10、设备种类：户内或户外；
11、结构型式：油浸式或全封闭浇注式
12、仪表保安系数：FS≤10；
13、热稳定和动稳定；热稳定电流选取下列（短路持续时间为4s内）
3.15，6.3，8，10，12.5，16，20，25，31.5，40，50，63，80，100kA
动稳定电流为热稳定电流2.5倍。
14、额定输出标准值
5、10、15、20、25、30、40、50、60、75、80、100V A
基本分类：
表1 电流互感器分类
互感器误差限值
表2 测量用电流互感器误差限值表
表3 特殊使用要求的电流互感器的误差限值表
表4 保护用电流互感器的误差限值表
对保护用电流互感器，准确级以该准确级在额定准确限值一次电流下的最大允许复合误差的百分数标称，其后标以“P”表示保护。
额定准确限值一次电流是指电流互感器出厂时所标明的能保证复合误差不超过该准确级允许值的最大电流，一般以准确限值系数标示，额定准确限值系数一般在其准确级后标出；所谓额定准确限值系数是指额定准确限值一次电流与额定一次电流之比。
5P20的含义为：该保护CT一次流过的电流在其额定电流的20倍以下时，此CT 的误差应小于±5％。
0.2级和0.2S级圴是针对测量用电流互感器，其最大的区别是在小负荷时，0.2S 级比0.2级有更高的测量精度；主要是用于负荷变动范围比较大，而有些时候几乎空载的场合。
0.2S级和0.2级在各负载率下的电流误差及相位误差可参见GB1208-1997《电流互感器》，通过该国标图表中的数据，可以清楚地看出在实际负荷电流小于额定电流的30%时，0.2S级的综合误差明显小于0.2级电流互感器。
参数表
电流互感器型号含义。
