桥架和线槽的区别
弱电施工中桥架、线槽、线管的容量及安装规范(更改)
线缆槽、管的施工规范一：桥架1、桥架的容量根据《民用建筑电气设计规范》（JGJ/T16-92）第9.11节的规定，“在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：电力电缆不应大于40%；控制电缆不应大于50%。
”在对应的条文说明中，明确说明“控制、信号线路等非载流导体，不存在因散热不良而损坏导线绝缘问题，填充率可增至50%”。
2、桥架的敷设要求1)槽式大跨距电缆桥架由室外进入建筑物内时，桥架向外的坡度不得小于1/100。
2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
4)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。
5)在吊顶内设置时,槽盖开启面应保持80毫米的垂直净空,线槽截面利用率不应超过50%。
6)桥架水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。
3、桥架的接地要求《电气装置安装工程接地装置施工及验收规范》GB50169-2006/3.4.6 沿电缆桥架敷设铜绞线、镀锌扁钢及利用沿桥架构成电气通路的金属构件，如安装托架用的金属构件作为接地干线时，电缆桥架接地时应符合下列规定：1)电缆桥架的起始端和终点端应与接地网可靠连接。
电缆桥架全长不大于30m时，不应少于2处与接地干线相连；全长大于30m时，应每隔20m～30m增加与接地干线的连接点；2)非镀锌电缆桥架间连接板的两端跨接铜芯导线或编织铜线最小允许截面应不小于4mm2；3)镀锌电缆桥架间连接板的两端可不作接地跨接线．但每块连接板应有不少于2个有防松动螺帽或防松动垫圈的连接固定螺栓；4)当允许利用电缆桥架构成接地干线回路时，电缆桥架及其支、吊架、连接板应能承受接地故障电流，并满足热效应的要求。
作为接地干线的电缆桥架．其托盘、梯架端部之间的连接电阻应不大于0．0003Ω。
电缆桥架、母线槽安装与敷线的基本要求.doc
【优质文档首发】电缆桥架、母线槽安装与敷线的基本要求电缆桥架、母线槽安装与敷线的基本要求电缆桥架、母线槽是新建工程电气线路敷设的主要方式之一。
它的优点是便于维修、更换线路。
桥架、线槽的安装及敷线要符合GB503032002建筑电气工程施工质量验收规范要求，本节主要介绍基本要求。
1、电缆桥架和母线槽的安装要求(1) 金属桥架和线槽及其支架全长不少于 2 处与接地 (PE) 或接零 (PEN)干线相连接。
(2) 非镀锌桥架间连接板的两端及非镀锌线槽间连接板两端要跨接铜芯接地线，其最小截面积不小于4mm2。
(3) 镀锌桥架间连接板及线槽间连接板间的两端不跨接接地线，但连接板两端不少于 2 个有防松螺帽或防松垫圈的连接固定螺栓。
(4) 桥架应敷设在易燃易爆气体管道和热力管道的下方，与管道的最小净距，符合表611 规定。
(5) 敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施。
(6)桥架与支架间螺栓、桥架连接板螺栓、固定牢固，螺母位于桥架外侧。
2、桥架内电缆敷设应符合以下要求(1) 大于 45° 倾斜敷设的电缆每隔 2m处设固定点。
(2) 水平敷设的电缆，首尾两端、转弯两侧及每隔 5～ 10m处设固定点。
(3) 敷设于垂直桥架内的电缆，要每隔1m处设固定点。
(4) 电缆的首端、末端和分支处应设标志牌。
3、母线槽内敷线应符合以下要求(1) 同一回路的相线和零线，敷设于同一金属线槽内。
(2) 电线在线槽内有一定余量，不得有接头。
电线按回路编号分段绑扎，绑扎间距不大于2m。
(3) 同一电源的不同回路无抗干扰要求的线路可敷设于同一线槽内，有抗干扰要求的线路应使用隔板隔离或用屏蔽电线并要求屏蔽护套一端接地。
(4) 当采用多相供电时，电线的绝缘层颜色应一致，即保护地线(PE 线) 应是黄绿相间色，零线淡蓝色，相线：L1 相黄色， L2 相绿色， L3 相红色。
结语：任何一个人，都要必须养成自学的习惯，即使是今天在学校的学生，也要养成自学的习惯，因为迟早总要离开学校的！自学，就是一种独立学习，独立思考的能力。
关于电缆桥架与母线槽
目录1 、桥架结构强度的计算方法 (2)2、桥架表面防腐处理方式选择 (3)3、桥架型号表示法 (4)4、布线电缆桥架设计 (6)5、桥架的施工要点 (10)6、耐火电缆与耐火封闭母线的选用 (11)7、电缆桥架工程设计说明 (12)8、电缆桥架的安装布线说明和注意事项 (14)9、电缆桥架的接地 (16)10、电缆桥架支架安装方法 (17)11、电缆桥架各部件名称含义及一般术语 (18)12、母线槽安装 (19)13、母线槽的专业术语 (21)14、母线槽的专业术语 (22)15、大电流封闭母线 (23)16、国内外各类母线 (25)17、应急电源母线的选用和安装 (28)1 、桥架结构强度的计算方法一、托盘式电缆桥架、梯式桥架的强度计算：可将它简化为受均布荷载的简支梁，最大弯矩在跨中，其表达式为：式中q——作用在托盘、梯架上额定均布荷载；L——托盘式桥架、梯型桥架的跨距。
托盘式桥架、梯型电缆桥架架结构的最大弯曲正应力：式中Ko——薄壁结构引起的综合修正系数。
可取1.5；Ymax——托盘、梯架横截面形心0 到最远点的垂直距离；Ix——托盘、梯架横截面对X 轴的惯性矩。
满足托盘、梯架强度要求的条件是：式中[σ]——托盘、梯架材料的许用应力，即为材料的屈服极限σs 除以安全系数1.5 的值。
对Q235A 钢取60×103Pa二、托盘、梯架最大挠度的计算：托盘、梯架按简支梁计算，跨中最大挠度为：式中E——材料的弹性模量。
2、桥架表面防腐处理方式选择电缆桥架表面防腐处理方式选择应按工程环境条件、重要性、耐久性和技术经济性等因素，对桥架选择适宜的防腐处理方式。
一般情况宜按下表选择适于工程环境条件的防腐处理方式。
当采用表中“T”类防腐方式时，应符合（对镀锌镍合金、高钝化等其它防腐处理的桥架，应按有关规定试验验证，并应具有明确的技术质量指标及检测方法。
）要求。
表面防腐处理方式选择3、桥架型号表示法系列：表示规格或规格序号（用阿拉伯数字表示）形式：表示类别种类序号（用阿拉伯数字或英文字母表示）类别：表示结构形式（用中文第一个汉语拼音的大写字头）T为梯架式桥架P为托盘式桥架C为槽式桥架ZH为组合式桥架规格：XQJ 表示电缆桥架系列；DJ 表示大跨距系列电缆桥架型号表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列形式表示结构形式（用中文第一个汉语拼音的大写字母 T为梯级式、P为托盘式 C 为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算 G总=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表）当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
电缆桥架和金属线槽有什么区别
科桥电器设备电缆桥架的外观有很多种，比如镀锌、喷塑、镀锌+喷塑。
但线槽好像就是镀锌。
经常有人不知道该咋区别，两者的定义是啥?桥架还分很多种，例如：梯形桥架、金属线槽，还有玻璃钢桥架等等。
比如，我们现场安装的就是400宽的“线槽”，施工方愣是说这是桥架。
桥架和线槽的单价差距比较大，真不知道该如何定义桥架和线槽?科桥电器电缆桥架专业生产销售电缆桥架和金属线槽有什么区别?1.电缆桥架一般宽度>200mm，金属线槽宽度<200mm。
2.电缆桥架主要用于敷设电缆，金属线槽主要用于敷设导线。
3.电缆桥架型式有梯式、槽式、托盘式、组合式等多种，而在材质和防腐处理方面又分铝合金、玻璃钢、冷(热)轧钢板镀锌、喷涂等。
金属线槽就一种，一般用热轧钢板作成。
4.电缆桥架敷设时一般应考虑其荷载、挠度、填充率。
科桥电器设备5.金属线槽约等于槽式电缆桥架，只不过某些金属线槽尺寸较小罢了(地面线槽除外)。
有些从桥架下来需接到配电柜的线都是走到金属线槽里再接入配电柜.6.桥架有好多种、是开放式的，线槽多数是封闭的(塑料&金属)7.两种敷设方式载流量不同8.桥架一般裁质是冷轧钢板，而线槽用的是镀锌铁皮。
9.从外观跟材质上分：我的观点是桥架比金属线槽厚，安装相对牢固。
10.既然规范有对桥架、金属线槽的分别说明，它们在材质方面就有区别。
《民用建筑电气设计规范》上有对应条款的要求。
以上内容就是四川科桥电器设备有限公司为大家提供的内容，希望对大家有所帮助，如果您有相关问题和需求，可以随时点击我们的咨询通道来进行免费咨询。
也可以登录我们的官网或者拨打右侧的咨询电话。
如果您想要了解更多信息和报价，请点击咨询点击右侧咨询按钮也可以进行免费咨询。
科桥电器设备如果您还在为购买电缆桥架而烦恼？如果您还在苦于找不到一家好的电缆桥架供应厂家？如果您想了解更多关于电缆桥架方面的信息？这一切都不是问题，四川科桥电器设备有限公司都可以帮您轻松搞定！四川科桥电器设备有限公司坐落于成都市团结镇仁义村4组6号，是一家专业从事成套电气设备及各型桥架产品的研发、生产制造、销售等为一体的中型企业（公司为一般纳税人资格），具有日产量4000米桥架的生产能力。
布线线槽规范
1、规范是规定水管不能走桥架上面,如果局部要穿越桥架上方，必须做结露保温层。
2、并且桥架的空间利用率应在40%，剩下的70％是留给以后的变更使用。
3、金属线槽布线搬适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但对金属线槽有严重腐蚀的场所不应采用.4、需屏蔽电气干扰的线缆回路，或有防护外部影响如油、易燃粉尘等环境要求时，应选用有盖无孔型线槽。
弱电桥架系统设计方案1。
概述线缆桥架具有结构紧凑合理、承载能力强、配置灵活、安装方便、规格齐全等优点，它广泛用于计算机网络工程、消防工程、弱电系统工程、广播电视等领域。
电缆桥架使电缆线路的敷设以及高层建筑的网络布线变得整齐、美观、规范，在工程设计中也实现了标准化、系列化和通用化，为美化环境和安全生产提供了新途径.电缆桥架具有应用广、强度大、结构轻、造价低、施工简单、配线灵活、安全标准、外形美观的特点，对技术改造、扩大电缆、维护检修带来方便。
2．设计依据《普通碳素结构钢冷轧刚带》 GB716—1983《钢制电缆桥架工程设计规范》CECS31 913。
桥架的分类及特性电缆桥架是由托盘、梯架(直线段、弯通、附件以及支吊架）等构成，用以支撑电缆，并具有连续的刚性结构系统。
按照结构型式分为：梯型桥架、槽型桥架、托盘式桥架、线槽。
按照材质分类有:钢制桥架、不锈钢桥架、铝合金桥架、有机材料、阻燃防火桥架。
槽式电缆桥架是一种全封闭型电缆桥架.它最适用于铺设计算机电缆、通信电缆、弱电系统电缆、热电偶电缆及其它高灵敏系统的控制电缆等。
它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。
梯式电缆桥架具有重量轻、成本低、造型别致、通风散热性能好等特点.它适用于一般直径较大电缆的敷设,特别适用于高、低压电力电缆的敷设。
托盘式电缆桥架是石油、化工、电力、电视电讯等方面最广泛应用的理想敷设装置。
它具有重量轻、载荷大、造型美观、结构简单、安装方便、散热透气性好等优点，既适用于动力电缆的安装，也适用于控制电缆的铺设。
布线线槽桥架规范

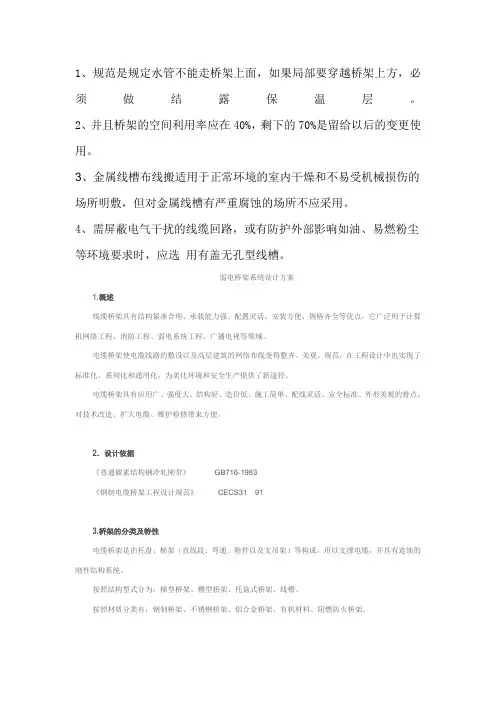

1、规范是规定水管不能走桥架上面，如果局部要穿越桥架上方，必须做结露保温层。
2、并且桥架的空间利用率应在40%，剩下的70%是留给以后的变更使用。
3、金属线槽布线搬适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但对金属线槽有严重腐蚀的场所不应采用。
4、需屏蔽电气干扰的线缆回路，或有防护外部影响如油、易燃粉尘等环境要求时，应选用有盖无孔型线槽。
弱电桥架系统设计方案1.概述线缆桥架具有结构紧凑合理、承载能力强、配置灵活、安装方便、规格齐全等优点，它广泛用于计算机网络工程、消防工程、弱电系统工程、广播电视等领域。
电缆桥架使电缆线路的敷设以及高层建筑的网络布线变得整齐、美观、规范，在工程设计中也实现了标准化、系列化和通用化，为美化环境和安全生产提供了新途径。
电缆桥架具有应用广、强度大、结构轻、造价低、施工简单、配线灵活、安全标准、外形美观的特点，对技术改造、扩大电缆、维护检修带来方便。
2．设计依据《普通碳素结构钢冷轧刚带》 GB716-1983《钢制电缆桥架工程设计规范》CECS31 913.桥架的分类及特性电缆桥架是由托盘、梯架（直线段、弯通、附件以及支吊架）等构成，用以支撑电缆，并具有连续的刚性结构系统。
按照结构型式分为：梯型桥架、槽型桥架、托盘式桥架、线槽。
按照材质分类有：钢制桥架、不锈钢桥架、铝合金桥架、有机材料、阻燃防火桥架。
槽式电缆桥架是一种全封闭型电缆桥架。
它最适用于铺设计算机电缆、通信电缆、弱电系统电缆、热电偶电缆及其它高灵敏系统的控制电缆等。
它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。
梯式电缆桥架具有重量轻、成本低、造型别致、通风散热性能好等特点。
它适用于一般直径较大电缆的敷设，特别适用于高、低压电力电缆的敷设。
托盘式电缆桥架是石油、化工、电力、电视电讯等方面最广泛应用的理想敷设装置。
它具有重量轻、载荷大、造型美观、结构简单、安装方便、散热透气性好等优点，既适用于动力电缆的安装，也适用于控制电缆的铺设。
布线线槽桥架规范标准
1、规是规定水管不能走桥架上而，如果局部要穿越桥架上方，必须做结露保温层。
2、并且桥架的空间利用率应在40%,剩下的70%是留给以后的变更使用。
3、金属线槽布线搬适用于正常环境的室干燥和不易受机械损伤的场所明敷，但对金属线槽有严重腐蚀的场所不应采用。
4、需屏蔽电气干扰的线缆回路，或有防护外部影响如油、易燃粉尘等环境要求时，应选用有盖无孔型线槽。
弱电桥架系统设讣方案仁概述线缆桥架具有结构紧凑合理、承轶能力强、配宜灵活、安装方便、规格齐全等优点，它广泛用于计算机网络工程.消防工程、弱电系统工程、广播电视等领域。
电缆桥架使电缆线路的敷设以及髙层建筑的网络布线变得整齐、英观、规.在匸程设汁中也实现「标准化.系列化和通用化.为关化环境和安全生产提供了新途径。
电缆桥架具有应用广、强度大.结构轻.造价低、施工简沢配线灵活.安全标准.外形茨观的持点，对技术改造、扩大电缆、维护检修带來方便C2. 设计依据《普通碳素结构钢冷轧刚带》GB716-1983《钢制电缆桥架工程设计规》CECS31 913. 桥架的分类及特性电缆桥架是由托盘、梯架（直线段.弯通.附件以及支吊架）等构成.用以支摻电缆，并具有连续的刚性结构系统。
按照结构型式分为：梯型桥架、槽型桥架、托盘式桥架、线憎。
按照材质分类有：钢制桥架、不锈钢桥架、铝合金桥架、有机材料、阻燃防火桥架。
槽式电缆桥架是一种全封闭型电缆桥架。
它最适用于铺设汁算机电缆.通信电缆、弱电系统电缆.热电偶电缆及其它岛灵敏系统的控制电缆等。
它对控制电缆的屏蔽丁扰和重腐蚀环境中电缆的防护都有较好的效果。
梯式电缆桥架具有重址轻.成本低、造型别致、通风散热性能好等特点。
它适用干一般直径较大电缆的敷设，特别适用于高、低压电力电缆的敷设。
托盘式电缆桥架是石油、化匸、电力、电视电讯等方而最广泛应用的理想敷设装宜。
它具有重虽轻、載荷大、造型芙观、结构简单、安装方便、散热透气性好等优点.既适用于动力电缆的安装.也适用于控制电缆的铺设。
桥架、线槽、槽盒、托盘、梯架、网架，你分清楚了吗？
桥架、线槽、槽盒、托盘、梯架、网架，你分清楚了吗？电缆桥架的叫法可谓是五花八门，桥架、线槽、槽盒、托盘、梯架、网架……到底该如何区分呢？本文作者从规范入手，为大家做了清晰梳理，看懂了！对于CT和MR，大家是怎么理解的呢？在回答这个问题之前，我们先来看看国家规范和图集对CT、MR 符号的含义定义：①《建筑电气工程设计常用图形和文字符号》09DX001②《建筑电气制图标准》GB/T50786-2012从上述描述中，CT字符常用于表示电缆桥架或电缆托盘敷设方式，MR则表示金属线槽或金属槽盒敷设方式。
目前同行有将桥架和线槽概念合二为一的趋势，那两者到底什么区别呢？还有电缆桥架、线槽、槽盒、托盘、梯架、网架、电缆支架等诸多令人眼花缭乱，让人晕菜的专业名词又是如何定义的，有何区别？首先，我们看看规范是如何定义电缆桥架、线槽、槽盒、托盘、梯架、网架等术语：①《钢制电缆桥架工程技术规程》T/CECS 31-2017根据规范条文可知，电缆桥架通常用于敷设电缆且其外形像一座桥，因此称为电缆桥架，是统称。
电缆桥架从结构上分主要有梯形式和托盘式两大类，其中托盘又分无孔托盘，有孔托盘，网格式托盘，同时可选择是否附带盖板。
②《低压配电设计规范》GB50054-2011根据本规范术语，电缆槽盒是一种全封闭的电缆桥架，也常称电缆线槽，即T/CECS 31-2017规范中加盖板的无孔托盘。
小结：各自在使用上各自有何区别？散热性比较：电缆梯架全敞开式，电缆散热性能最好；有孔托盘散热稍好；无孔托盘次之；槽盒（即加盖板无孔托盘）散热性能最差。
槽盒对控制电缆屏蔽干扰和一般腐蚀环境中电缆的防护都有较好效果，且较为美观。
电缆梯架横档间有很大的空隙，敷设电缆时应防止电缆从横档的空隙中下垂，因此梯架水平敷设时通常只能敷设大截面电缆。
总结：电缆桥架是统称，它本身就是模糊的、不严谨的，建议大家以后不要用，或者在设计文件中注明具体结构形式，如无孔托盘、有孔托盘、网状式托盘、梯架，有盖还是无盖；对全封闭的电缆桥架，应称为电缆槽盒或加盖板无孔托盘。
电缆桥架与金属线槽区别
电缆桥架与金属线槽区别网上流传电缆桥架和金属线槽的区别：电缆桥架是用来敷设电力电缆和控制电缆的。
金属线槽是敷设导线和通讯线缆的;桥架比较大（200x100到600x200)，一般建筑的楼层间、各个配电室间等用的比较多，线槽比较小；桥架拐弯半径比较大，线槽大部分拐直角弯；桥架跨距比较大，线槽比较小；固定、安装方式不同；在有些场所，桥架是没有盖的，线槽几乎全是带盖密闭的......线槽用在各配电柜、仪表柜内用的比较多线槽是用来导线的，桥架是用来走主电缆的以上是引来网友的回答1、“桥架比较大（200x100到600x200)”，但是综合布线系统里也有用到过这么大的尺寸。
按这个定义，桥架不一定是用来敷设导线和通讯线缆的？2、“线槽是用来导线的，桥架是用来走电缆的”，我想问什么是导线，什么又是电缆呢？有保区别？3、网友以上所述，是出自于哪个规范，或是哪能个标准？说什么都要有依据。
我的理解是这样：线槽是桥架的一个小分类，就如汽车，里面有小汽车，货车，客车等等．１、电缆桥架，指包含：托架、附件、支吊架等的组合；其中，托架主体又可分为：无孔、有孔、梯架、组合托盘等形式。
2、金属线槽，更多情况下指的是密封式钢制槽型桥架（可选带盖），可以用来敷设电线、电缆，因为是封闭式钢制壳体，具有一定屏蔽效果，所以弱电线或控制线路多用槽式桥架。
（另外，还有塑料线槽、汇线槽与这里说的有别）。
工程中常用槽式桥架指代以避免与汇线槽之类的产品进行区别。
3、长期以来，对线槽这个概念的理解见仁见智，但本人仍坚持上面的观点。
补充：钢制电缆桥架方面，参见【CECS 31-2006 钢制电缆桥架工程设计规范】，或者91版本也可。
布线线槽规范
创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*1、规范是规定水管不能走桥架上面，如果局部要穿越桥架上方，必须做结露保温层。
2、并且桥架的空间利用率应在40%，剩下的70%是留给以后的变更使用。
3、金属线槽布线搬适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但对金属线槽有严重腐蚀的场所不应采用。
4、需屏蔽电气干扰的线缆回路，或有防护外部影响如油、易燃粉尘等环境要求时，应选用有盖无孔型线槽。
弱电桥架系统设计方案1.概述线缆桥架具有结构紧凑合理、承载能力强、配置灵活、安装方便、规格齐全等优点，它广泛用于计算机网络工程、消防工程、弱电系统工程、广播电视等领域。
电缆桥架使电缆线路的敷设以及高层建筑的网络布线变得整齐、美观、规范，在工程设计中也实现了标准化、系列化和通用化，为美化环境和安全生产提供了新途径。
电缆桥架具有应用广、强度大、结构轻、造价低、施工简单、配线灵活、安全标准、外形美观的特点，对技术改造、扩大电缆、维护检修带来方便。
2．设计依据《普通碳素结构钢冷轧刚带》 GB716-1983《钢制电缆桥架工程设计规范》CECS31 913.桥架的分类及特性电缆桥架是由托盘、梯架（直线段、弯通、附件以及支吊架）等构成，用以支撑电缆，并具有连续的刚性结构系统。
按照结构型式分为：梯型桥架、槽型桥架、托盘式桥架、线槽。
按照材质分类有：钢制桥架、不锈钢桥架、铝合金桥架、有机材料、阻燃防火桥架。
槽式电缆桥架是一种全封闭型电缆桥架。
它最适用于铺设计算机电缆、通信电缆、弱电系统电缆、热电偶电缆及其它高灵敏系统的控制电缆等。
它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。
梯式电缆桥架具有重量轻、成本低、造型别致、通风散热性能好等特点。
它适用于一般直径较大电缆的敷设，特别适用于高、低压电力电缆的敷设。
托盘式电缆桥架是石油、化工、电力、电视电讯等方面最广泛应用的理想敷设装置。
线槽桥架安装多少钱一米
价格（安装高度6米）
50mm~80mm
18元/米
22元/米
100mm~200mm
30元/米
35元/米
300mm
35元/米
45元/米
800mm
45~55元/米
60元/米
900mm~1000mm
65元/米
75元/米
【以上线槽/桥架安装费用报价仅供为参考】
金属线槽/桥架安装多少钱一米？
金属线槽/桥架安装多少钱一米？这个问题没有准确的答案，每个地区发展不同，所以人工费用也会不同，甚至桥架的大小、施工环境、安装高度、安装难度而去定价格。
注意点：桥架与线槽是不同的，由于它们形状几乎相同可是，性能作用大为不同，安装价格也会不同，桥架肯定会贵点。
桥架规格（宽）
桥架和线槽的区别
桥架和线槽的区别1、尺寸规格有所不同。
桥架相对大（200×100到600×200)，线槽相对较小。
若电缆电线比较多，建议用桥架。
2、材料厚度不同。
根据JGJ16-2008-5.1金属线槽也称槽式桥架，一般由0.4-1.5mm厚的整张钢板弯制而成的槽型部件，概念上与桥架区别是高、宽比不同，盘架浅而宽，金属线槽是具有一定的深度和封闭性。
但是桥架比线槽更加结实，更多的用来放电缆，当然也可以放电线，通常是强电系统用。
3、填充率不同。
根据JGJ16-20088.5.3，线槽内电线电缆的总截面不应超过线槽内截面的20%，载流导体不超过30根，而桥架是电缆的总截面不应超过截面的40%。
这是由于安装高度不同所致，安装高度较低必须有盖板，有盖板散热不好，填充率就要小一些。
4、密封性不同。
金属线槽密封较好，不一定要支架支撑，可以在电缆沟和建筑夹层中敷设。
槽式桥架有些是半敞开式的，一定要有支架做支撑，在屋内或屋外一般沿空中架设。
5、强度不同。
桥架主要用于敷设电力电缆和控制电缆，线槽的强度较低，通常用于敷设导线和通讯线缆，比如网络电话等。
6、拐弯半径不同。
桥架拐弯半径比较大，线槽大部分拐直角弯。
7、跨距不同。
桥架跨距比较大，线槽比较小。
因此固定支架差别较大，支吊架的个数差别大。
8、支吊架间距不同。
根据JGJ16-2008，线槽为不大于2m，桥架为1.5~3m。
9、安装方式不同。
桥架有专门规范（详见CECS31.91），而线槽无专门规范固定。
10、加盖板问题。
在CECS31《钢制电缆桥架工程设计规范》中的定义为桥架是统称，盖板为附件，在JGJ16-20088.10.3提到过，桥架安装高度不能满足要求时，应加盖板保护。
也就是说桥架这个词的定义是不含盖板的。
但在GB29415-2013《耐火电缆槽盒》中，线槽是含盖板的，是线槽的一个整体。
关于桥架桥架分为：槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。
槽式桥架和托盘式区别在哪里
我们知道槽式桥架和托盘式汇线桥架都具有防尘、防干扰性能。
但是从根本上两者是有区别的，详细如下：1、尺寸规格有所不同。
桥架相对大（200×100到600×200)，线槽相对较小。
若电缆电线比较多，建议用桥架。
2、材料厚度不同。
根据JGJ16-2008-5.1金属线槽也称槽式桥架，一般由0.4-1.5mm厚的整张钢板弯制而成的槽型部件，概念上与桥架区别是高、宽比不同，盘架浅而宽，金属线槽是具有一定的深度和封闭性。
但是桥架比线槽更加结实，更多的用来放电缆，当然也可以放电线，通常是强电系统用。
3、填充率不同。
根据JGJ16-20088.5.3，线槽内电线电缆的总截面不应超过线槽内截面的20%，载流导体不超过30根，而桥架是电缆的总截面不应超过截面的40%。
这是由于安装高度不同所致，安装高度较低必须有盖板，有盖板散热不好，填充率就要小一些。
4、密封性不同。
金属线槽密封较好，不一定要支架支撑，可以在电缆沟和建筑夹层中敷设。
槽式桥架有些是半敞开式的，一定要有支架做支撑，在屋内或屋外一般沿空中架设。
5、强度不同。
桥架主要用于敷设电力电缆和控制电缆，线槽的强度较低，通常用于敷设导线和通讯线缆，比如网络电话等。
6、拐弯半径不同。
桥架拐弯半径比较大，线槽大部分拐直角弯。
7、跨距不同。
桥架跨距比较大，线槽比较小。
因此固定支架差别较大，支吊架的个数差别大。
8、支吊架间距不同。
根据JGJ16-2008，线槽为不大于2m，桥架为1.5~3m。
9、安装方式不同。
桥架有专门规范（详见CECS31.91），而线槽无专门规范固定。
10、加盖板问题。
在CECS31《钢制电缆桥架工程设计规范》中的定义为桥架是统称，盖板为附件，在JGJ16-20088.10.3提到过，桥架安装高度不能满足要求时，应加盖板保护。
也就是说桥架这个词的定义是不含盖板的。
但在GB29415-2013《耐火电缆槽盒》中，线槽是含盖板的，是线槽的一个整体。
实训1安装PVC线槽管和桥架
（一）材料准备
3桥架
（2）桥架产品 ④ 支架。
15
（一）材料准备
3桥架
（3）桥架安装范围与特点 ➢ 桥架的安装可因地制宜：可以水平或垂直敷设；可以采用转 角、T字形或十字形分支；可以调宽、调高或变径；可以安装 成悬吊式、直立式、侧壁式、单边、双边和多层等形式。大 型多层桥架吊装或立装时，应尽量采用工字钢立柱两侧对称 敷设，避免偏载过大，造成安全隐患。其安装的范围如下： ① 工艺管道上架空敷设。 ② 楼板和梁下吊装。 ③ 室内外墙壁、柱壁、露天立柱和支墩、隧道、电缆沟壁上侧 装。
种带盖板封闭式的管槽材料，盖板和槽体通过卡槽合紧。 它的品种规格更多，从型号上分有PVC-20系列、PVC-25系列、PVC-30
系 列 、 PVC-40 系 列 和 PVC-60 系 列 等 。 从 规 格 上 分 有 20mm× 12mm 、 24mm×14mm、25mm×12.5mm、39mm×19mm、59mm×22mm和100mm×30mm 等。 与PVC槽配套的连接件有阳角、阴角、直转角、平三通、左三通、右三 通、连接头和终端头等。
2
二、相关知识
（一）材料准备 1.线管 (1) 钢管 钢管的规格有多种，以外径mm为单位，工程施工中常用的
钢管有D16、D20、D25、D32、D40、D50和D63等规格。 在钢管内穿线比线槽布线难度更大一些，在选择钢管时要
注意选择稍大管径的钢管，一般管内填充物占30% 左右， 以便于穿线。 在钢管中还有一种是软管(俗称蛇皮管)，在弯曲的地方使 用。
17
（一）材料准备
3桥架 （5）线缆在多层桥架上敷设
多层桥架各型线缆敷设要求表
层次
电缆用途 计算机线缆
电缆桥架和母线槽有什么区别
电缆桥架和母线槽都是属于电气产品，也跟电流有关。
但是电缆桥架和母线槽还是会让一些朋友混淆，那么电缆桥架和母线槽到底有什么区别呢？科桥桥架厂就带大家来区分一下。
1、作用不同电缆桥架是敷设电缆的载体，帮助支撑及保护电缆；母线槽是专供交流50Hz、380V的三相四线制或三相五线制配电系统传输电能用，可以替代电缆配电方式；2、构成不同电缆桥架是由托盘或梯架的直线段、弯通、组建以及托臂（臂式支架）、吊架等构成具有密接支撑电缆的刚性布局体系的总称；母线槽是由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成的母线系统；3、使用环境不同电缆桥架可以明面安装，也可以暗面安装，一般是随管廊一同搭设，用于放置电缆线；母线槽作为供电主干线，一般在电气竖井内沿墙垂直安装一趟或多趟。
4、分类不同电缆桥架根据外观分类，大致可以分为槽式桥架、托盘式桥架、梯式桥架和组合式桥架；母线槽按照绝缘方式分类，可以分为空气式插接母线槽、密集绝缘插接母线槽和高强度插接母线槽。
以上就是电缆桥架和母线槽的一些区别，如果您需要电缆桥架或者母线槽，欢迎咨询四川科桥电器设备有限公司了解更多。
四川科桥电器设备有限公司坐落于成都市团结镇仁义村4组6号，是一家专业从事成套电气设备及各型桥架产品的研发、生产制造、销售等为一体的中型企业（公司为一般纳税人资格），具有日产量4000米桥架的生产能力。
公司尤为注重产品质量、安全性及售前售后服务。
科桥电器桥架公司产品中高低压成套电气设备产品包含：用户箱、计量箱、配电箱、21动力柜、GGD柜、箱变等，我公司长期与正泰集团、天正电气、人民电气、德力西电气、施耐德电气等各大电气厂商保持友好合作，使公司产品具有较高的性价比和稳固性。
各系列电缆桥架产品包含：槽式、托盘式、梯式及组合式；按材质分为：钢制桥架、铝合金桥架、不锈钢桥架、防火桥架及玻璃钢桥架。
表面处理分为：镀锌、喷塑、静电喷塑、热镀锌等。
电缆桥架、母线槽安装与敷线的基本要求
电缆桥架、母线槽安装与敷线的基本要求电缆桥架、母线槽安装与敷线的基本要求电缆桥架、母线槽是新建工程电气线路敷设的主要方式之一。
它的优点是便于维修、更换线路。
桥架、线槽的安装及敷线要符合GB503032002建筑电气工程施工质量验收规范要求，本节主要介绍基本要求。
1、电缆桥架和母线槽的安装要求（1）金属桥架和线槽及其支架全长不少于2处与接地（PE）或接零（PEN）干线相连接。
（2）非镀锌桥架间连接板的两端及非镀锌线槽间连接板两端要跨接铜芯接地线，其最小截面积不小于4mm2.（3）镀锌桥架间连接板及线槽间连接板间的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
（4）桥架应敷设在易燃易爆气体管道和热力管道的下方，与管道的最小净距，符合规定。
（5）敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施。
（6）桥架与支架间螺栓、桥架连接板螺栓、固定牢固，螺母位于桥架外侧。
2、桥架内电缆敷设应符合以下要求（1）大于45倾斜敷设的电缆每隔2m处设固定点。
（2）水平敷设的电缆，首尾两端、转弯两侧及每隔5～10m处设固定点。
（3）敷设于垂直桥架内的电缆，要每隔1m处设固定点。
（4）电缆的首端、末端和分支处应设标志牌。
3、母线槽内敷线应符合以下要求（1）同一回路的相线和零线，敷设于同一金属线槽内。
（2）电线在线槽内有一定余量，不得有接头。
电线按回路编号分段绑扎，绑扎间距不大于2m.（3）同一电源的不同回路无抗干扰要求的线路可敷设于同一线槽内，有抗干扰要求的线路应使用隔板隔离或用屏蔽电线并要求屏蔽护套一端接地。
（4）当采用多相供电时，电线的绝缘层颜色应一致，即保护地线（PE线）应是黄绿相间色，零线淡蓝色，相线：L1相黄色，L2相绿色，L3相红色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥架和线槽的区别
桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。
电缆桥架是使电线、电缆、管缆铺设达到标准化、系列化、通用化的电缆铺设装置。
这里需要提到一个线槽的概念，很多人把桥架与线槽混为一体，认为功能大体相同，其实不然。
桥架（ＣＴ）与线槽（ＭＲ，也有注标ＳＲ）存在很大的区别，主要有：
桥架主要用于敷设电力电缆和控制电缆，线槽用于敷设导线和通讯线缆；
桥架相对大（200×100到600×200)，线槽相对较小；
桥架拐弯半径比较大，线槽大部分拐直角弯；
桥架跨距比较大，线槽比较小；因此固定支架差别较大，支吊架的个数差别大；
桥架有专门规范（详见CECS31.91），而线槽无专门规范
固定、安装方式不同；在某些场所，桥架没盖，线槽通常全是带盖封闭的线槽来走线，桥架则是用来走电缆的。
因此，大家在选用桥架时应注意，以免选错而没有达到自己预期的目的。
传统桥架主要有：槽式电缆桥架，托盘式电缆桥架，梯级式电缆
桥架，大跨距电缆桥架，组合式电缆桥架，阻燃玻璃钢电缆桥架，抗腐蚀铝合金电缆桥架等。
这些也是目前在中国应用比较多的桥架，多为封闭型桥架。
什么样的环境下用什么类型的桥架，这是非常重要的问题。
% t) Q4 E. q. h$ |# z0 ^$ f
槽式电缆桥架，是一种全封闭型电缆桥架，它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。
托盘式电缆桥架，它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点，它既适合用于动力电缆的安装，也适用于控制电缆的敷设。
梯级式电缆桥架，适用于一般直径大电缆的敷设，特别适用于高、低动力电缆的敷设……这些桥架各有千秋，只是在节能及优化线缆性能方面，不及开放式结构的桥架。
