2019-2020学年江苏省淮阴中学、姜堰中学联考高二(下)期中物理试卷(含答案解析)
江苏省淮安市中学2020年高二物理联考试卷含解析
江苏省淮安市中学2020年高二物理联考试卷含解析一、 选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 如图所示为伏安法测电阻的一种常用电路，以下分析正确的是（ ）A ．点电荷就是元电荷B ．点电荷就是体积很小的的带电体C ．体积大的带电体肯定不能看成点电荷D ．带电体如果本身大小和形状对它们间的相互作用影响可忽略，则可视为点电荷 参考答案：D3. 图中的甲、乙两个电路，都是由一个灵敏电流计G 和一个变阻器R 组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是 ( )A 、甲表是电流表，R 增大时量程增大B 、甲表是电流表，R 增大时量程减小C 、乙表是电压表，R 增大时量程减小D 、上述说法都不对 参考答案： B4. 在物理学发展的过程中，某位科学家开创了以实验检验猜想和假设的科学方法，并用这种方法研究了落体运动的规律，这位科学家是 A ．焦耳 B ．伽利略 C ．库仑 D ．安培 参考答案： B5. （单选）一艘快艇以2m/s 2的加速度在海面上做匀加速直线运动，快艇的初速度是6m/s ，8s 末时的速度大小是（）6. 电源的电动势为4.5V，内电阻为0.50Ω，外电路接一个4.0Ω的电阻，这时流过电源的电流为A，路端的电压为V．参考答案：1，4【考点】闭合电路的欧姆定律．【分析】已知电源的电动势，内电阻和外电阻，根据闭合电路欧姆定律求出流过电源的电流，由欧姆定律求出路端电压．【解答】解：根据闭合电路欧姆定律得I==路端的电压为U=IR=1×4V=4V故答案为：1，47. 如图所示，电路中电阻R1：R2：R3＝1：2：3，当电路中有电流通过时，电阻中电流之比I1：I2：I3＝_________，电阻两端电压之比U1：U2：U3＝_________。
参考答案：1:1:1 1:2:38. 在如图所示的皮带传动装置中，a是大轮边缘上的一点，b是小轮边缘上的一点。

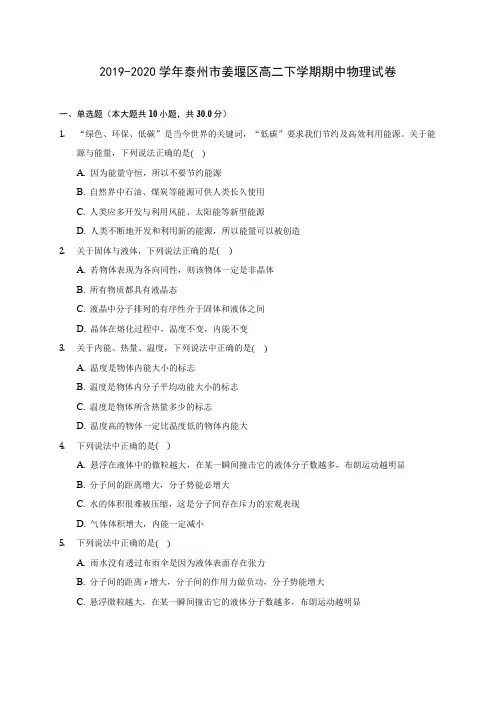

2019-2020学年泰州市姜堰区高二下学期期中物理试卷(含答案解析)
2019-2020学年泰州市姜堰区高二下学期期中物理试卷一、单选题（本大题共10小题，共30.0分）1.“绿色、环保、低碳”是当今世界的关键词，“低碳”要求我们节约及高效利用能源。
关于能源与能量，下列说法正确的是()A. 因为能量守恒，所以不要节约能源B. 自然界中石油、煤炭等能源可供人类长久使用C. 人类应多开发与利用风能、太阳能等新型能源D. 人类不断地开发和利用新的能源，所以能量可以被创造2.关于固体与液体，下列说法正确的是()A. 若物体表现为各向同性，则该物体一定是非晶体B. 所有物质都具有液晶态C. 液晶中分子排列的有序性介于固体和液体之间D. 晶体在熔化过程中，温度不变，内能不变3.关于内能、热量、温度，下列说法中正确的是()A. 温度是物体内能大小的标志B. 温度是物体内分子平均动能大小的标志C. 温度是物体所含热量多少的标志D. 温度高的物体一定比温度低的物体内能大4.下列说法中正确的是()A. 悬浮在液体中的微粒越大，在某一瞬间撞击它的液体分子数越多，布朗运动越明显B. 分子间的距离增大，分子势能必增大C. 水的体积很难被压缩，这是分子间存在斥力的宏观表现D. 气体体积增大，内能一定减小5.下列说法中正确的是()A. 雨水没有透过布雨伞是因为液体表面存在张力B. 分子间的距离r增大，分子间的作用力做负功，分子势能增大C. 悬浮微粒越大，在某一瞬间撞击它的液体分子数越多，布朗运动越明显D. 控制液面上方饱和汽的体积不变，升高温度，则达到动态平衡后该饱和汽的质量增大，密度增大，压强减小6.下列关于物体的动量和动能的说法，正确的是()A. 物体的动量发生变化，其动能一定发生变化B. 物体的动能发生变化，其动量一定发生变化C. 若两个物体的动量相同，它们的动能也一定相同D. 两物体中动能大的物体，其动量也一定大7.如图所示，一水平飞行的子弹恰好能穿过用轻质销钉C销住并置于光滑水平面上的A、B两木块，且木块B获得的动能为E k1.若拔去销钉C，依然让这颗子弹水平射入A、B两木块，木块B获得的动能为E k2，已知拔去销钉C前后子弹受到木块的阻力不变。
2019年12月江苏省淮阴中学、姜堰中学等五校2020届高三12月联考理科综合物理参考答案
得： v 2R 2gR 2R
（4 分）
g
1 2
m
VC
2
mgh1 ， h1
V2 2g
R
h R h1பைடு நூலகம் 2R
（4 分）
18.（15 分）解析：（1）以 A 和 B 整体为研究对象，地面支持力 FN 2mg
（2）B 刚离开地面时，B 对 C 的弹力最大， F1 mg tan 60 3mg
2019年12月江苏省淮阴中学、姜堰中学等五校2020届高三12月联考
2019-2020 学年度阶段检测
物理试题参考答案
2019 年 12 月
一、单选题（每题 3 分，共 21 分）
题号
1
2
3
4
5
6
7
答案
C
D
C
C
A
C
D
二、多选题（选全对得 4 分，不全但无错得 2 分，共 24 分）
题号
8
9
10
11
（4 分）
此时水平推力最大为
Fm
F1
mg
33 2
mg
（3）C 移动的距离 x 2R cos 30 R R 3R
（5 分）
摩擦力做功
Wf
mgx 3 mgR 2
（根据动能定理W Wf mgR 0 ）
解得W 5 mgR 2
（6 分）
19.（16 分）解析：(1)粒子在第Ⅲ象限做类平抛运动，则有
12
答案
AB
CD
BD
AB
BC
13 ABD
三、简答题：（每空 2 分，共 20 分）
2019-2020年高二下学期期中考试物理含答案.doc
2019-2020年高二下学期期中考试物理含答案一、选择题（本题共12小题;每小题4分, 共48分, 在每小题给出的四个选项中, 有的小题只有一个选项正确, 有的小题有多个选项正确, 全部选对的得4分, 选不全的得2分, 有选错或不答的得0分.请将答案填入答题栏内.）1．在匀强磁场中，一矩形金属线圈绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示，则( ) A.t =0.005s 时线圈平面与磁场方向平行 B.t =0.010s 时线圈的磁通量变化率最大 C.线圈产生的交变电动势频率为100H ZD.线圈产生的交变电动势有效值为311V2. 质点做简谐运动,下列说法正确的是( ) A.它受到的合外力始终不为零 B.速度方向总是跟位移方向相反C.加速度的方向始终和位移方向相反D.简谐运动是匀变速运动3．如图为某单摆的振动图象，可以计算出单摆的摆长为：( ) A ．0.30m B.0.60m C.9.8m D.2πm4.如图所示，条形磁铁从高h 处自由下落，中途穿过一个固定的空心线圈，开关S 断开时，至落地用时t 1，落地时速度为v 1；S 闭合时，至落地用时t 2，落地时速度为v 2，则它们的大小关系正确的是( )A ．t 1＞t 2，v 1＞v 2B ．t 1＝t 2，v 1＝v 2C ．t 1＜t 2，v 1＜v 2D ．t 1＜t 2，v 1＞v 25．如图所示，两列简谐横波分别沿x 轴正方向和负方向传播，两波源分别位于x ＝－0.2m 和x ＝1.2m 处，两列波的速度均为v ＝0.4m/s ，两列波的振幅均为A ＝2cm.图示为t ＝0时刻两列波的图象(传播方向如图所示)，此刻平衡位置处于x ＝0.2m 和x ＝0.8m 的P 、Q两质点刚开始振动。
质点M 的平衡位置处于x ＝0.5m 处，关于各质点运动情况判断正确的是( )A ．t ＝1s 时刻，质点M 的位移为－4cmB ．t ＝1s 时刻，质点M 的位移为4cmC ．t ＝0.75s 时刻，质点P 、Q 都运动到M 点D ．质 点P 、Q 的起振方向都沿y 轴负方向6．如图所示，两束单色光a 、b 从水面下射向A 点，光线经折射后合成一束光c ，则下列说法正确的是( )A ．用同一双缝干涉实验装置分别以a 、b 光做实验，a 光的干涉条纹间距大于b 光的干涉条纹间距/s 甲 乙B ．用a 、b 光分别做单缝衍射实验时它们的衍射条纹宽度都是均匀的C ．在水中a 光的速度比b 光的速度小D ．在水中a 光的临界角大于b 光的临界角 7．以下说法中正确的是（ ）A ．在电磁波接收过程中，使声音信号或图象信号从高频电流中还原出来的过程叫调制B ．火车过桥要慢行，目的是使驱动力频率远小于桥梁的固有频率，以免发生共振损坏桥梁C ．通过测量星球上某些元素发出光波的频率，然后与地球上这些元素静止时发光的频率对照，就可以算出星球靠近或远离我们的速度D ．光导纤维有很多的用途，它由内芯和外套两层组成，外套的折射率比内芯要大 8．如图是电熨斗的结构图,下列说法不．正确．．的是( ) A.双金属片上层金属的膨胀系数小于下层金属B.常温下,上下触点接触；温度过高时,双金属片发生弯曲使上下触点分离C.需要较高温度熨烫时,要调节调温旋钮,使升降螺丝下移并推动弹性铜片下移D.双金属片温度传感器的作用是控制电路的通断9. 理想变压器原.付线圈的匝数比n1:n 2=2:1,且分别接有相同的电阻R ,如图,若交流电源的电压为U ,则付线圈的输出电压为( )A.U/2B.U/3C. 3U/4D. 2U/510. 某水电站，用总电阻为2.5Ω的输电线输电给500km 外的用户，其输出电功率是3⨯106kW 。
2019-2020学年淮安市淮安区高二下学期期中物理试卷(含答案解析)
2019-2020学年淮安市淮安区高二下学期期中物理试卷一、单选题（本大题共8小题，共24.0分）1.如图所示，交流发电机的矩形线圈在匀强磁场中绕垂直磁场的虚线轴匀速转动，线圈的电阻不计，变压器为理想变压器，A、B为相同的灯泡，现灯泡B发生断路，下列说法正确的是()A. 电压表示数变大B. 电流表示数变小C. 灯泡A变亮D. 发电机输出功率变大2.下列说法正确的是()A. 布朗运动的激烈程度跟温度有关，所以布朗运动也叫做热运动B. 压缩气体时，有抗拒压缩的力，这种力是气体分子间的斥力C. 质量相等的氢气和氧气温度相同，若忽略分子势能，则氢气的内能较大D. 液体表面层分子的分布比内部稀疏，表面层分子之间只有引力3.如图所示，图甲表示某半导体热敏电阻R随温度t的变化情况。
把该半导体电阻与电池、电流表串联起来，如图乙所示，用该半导体作测温探头，把电流表的电流刻度改为相应的温度刻度，于是就得到一个最简单的热敏电阻温度计。
则下列说法正确的是()A. 电流表示数大说明温度较高B. 电流表示数小说明温度较高C. 电流表示数与温度成正比D. 所改装的温度表刻度是均匀的4.夏天由于用电器增多，每年都会出现“电荒”，只好拉闸限电．若某发电站在供电过程中，用电高峰时输送功率是正常供电时的2倍，输电线电阻不变，下列说法正确的是()A. 若输电电压不变，则用电高峰时输电电流等于正常供电时的输电电流B. 若输电电压不变，则用电高峰时输电线上损失的功率是正常供电时的2倍C. 若用电高峰时输电电压变为正常供电时的2倍，则其输电电流是正常供电时的12D. 若用电高峰时输电电压变为正常供电时的2倍，则其输电线上损失的功率与正常供电时相同5.如图所示，甲、乙、丙三种固体物质，质量相等，从其温度随时间变化的图象可以判断()A. 甲是晶体，乙、丙是非晶体B. 乙是晶体，甲、丙是非晶体C. 乙是非晶体，甲的熔点比丙低D. 乙是非晶体，甲的熔点比丙高6.雨后太阳光入射到水滴中发生色散而形成彩虹．设水滴为球形，图中的圆代表水滴过球心的截面，a、b代表两条不同颜色的出射光线．以下说法正确的是()A. a光的频率比b光小B. 在水滴中，a光的传播速度比b光小C. a光在P处发生了全反射D. 射出水滴的光线一定与入射光线平行7.如图甲所示为一弹簧振子自由振动时的位移随时间变化的图象，图乙为该弹簧振子在某外力作用下做受迫振动时的位移随时间变化的图象，则下列说法中不正确的是()A. 由图甲可知该弹簧振子的固有周期为4sB. 由图乙可知该弹簧振子的固有周期为8sC. 由图乙可知外力的周期为8sD. 如果改变外力的周期，在外力的周期接近4s时该弹簧振子的振幅较大8.如图所示，S1、S2是两个频率相同的波源，实线表示波峰，虚线表示波谷。
2019-2020学年江苏省淮安市淮安区高二(下)期中物理试卷(选修)
2019-2020学年江苏省淮安市淮安区高二（下）期中物理试卷（选修）一、单项选择题：本题共8小题，每小题3分，共24分．每小题只有一个选项符合题意．1．（3分）一电器中的变压器可视为理想变压器，它将220V交变电流改为110V，已知变压器原线圈匝数为800匝，则副线圈匝数为（）A．200匝B．1600匝C．400匝D．3200匝2．（3分）关于布朗运动，下列说法正确的是（）A．布朗运动就是分子的无规则运动B．布朗运动证明，组成固体小颗粒的分子在做无规则运动C．在春季空气中，柳絮象雪花般飞舞也是一种布朗运动D．布朗运动的存在无关季节，但在夏季表现得更为激烈3．（3分）传感器广泛应用在我们的生产生活中，常用的计算机键盘就是一种传感器。
如图所示，键盘上每一个键的下面都连一小金属片，与该金属片隔有一定空气间隙的是另一小的固定金属片，这两金属片组成一个小电容器。
键被按下时，此小电容器的电容发生变化，与之相连的电子线路就能够检测出哪个键被按下，从而给出相应的信号。
这种计算机键盘使用的是（）A．温度传感器B．压力传感器C．磁传感器D．光传感器4．（3分）分别用220V和1100V的电压输电，输送电功率相同，导线材料和送电距离也相同．若要输电线路上的功率损失也相同，则所用导线的截面积之比是（）A．25：1B．5：1C．1：5D．1：255．（3分）关于晶体与非晶体，下列说法不正确的是（）A．食盐熔化过程中，温度保持不变，说明食盐是晶体B．金银铜铁等金属容易加工成各种形状，所以金属不是晶体C．天然石英表现为各向异性，是由于该物质的微粒在空间有规则地排列D．石墨和金刚石的物理性质不同，是由于组成它们的物质微粒排列结构不同6．（3分）某种透明液体的折射率为2，关于全反射下列说法正确的是（）A．光从空气进入该液体时临界角为30°B．光从空气进入该液体时临界角为60°C．光从该液体进入空气时临界角为30°D．光从该液体进入空气时临界角为60°7．（3分）如图所示的装置，弹簧振子的固有频率是4Hz．现匀速转动把手，给弹簧振子以周期性的驱动力，测得弹簧振子振动达到稳定时的频率为1Hz，则把手转动的频率为（）A．1Hz B．3Hz C．4Hz D．5Hz8．（3分）两波源Ⅰ、Ⅱ在水槽中形成的波形如图所示，其中实线表示波峰，虚线表示波谷，则以下说法正确的是（）A．a点振动始终加强B．b点振动始终加强C．a、b两点振动始终加强D．a、b两点振动都不加强二、多项选择题：本大题共4小题，每小题4分，共16分．每小题有多个选项符合题意．全部选对的得4分，选对但不全的得2分，错选或不答的得0分．9．（4分）一束光从空气射向折射率为的某种介质，若反射光线与折射光线垂直，已知真空中的光速为c，则下列说法正确的是（）A．光的入射角为30°B．介质中的光速为c×C．光的入射角为60°D．介质中的光速为10．（4分）下列说法正确的是（）A．气体扩散现象表明气体分子间存在斥力B．空中下落的雨滴呈球形是因为液体的表面张力C．相对湿度过小时，人会感觉空气干燥D．散失的能量再自动重新聚集起来并不违反能量守恒，但却无法实现11．（4分）一渔船向鱼群发出超声波，若鱼群正向渔船靠近，则被鱼群反射回来的超声波与发出的超声波相比（）A．波速变大B．波速不变C．频率变高D．频率不变12．（4分）如图甲所示的电路中，A、V均为理想电表，R1、L和R2分别是定值电阻、理想线圈和光敏电阻（其阻值随光强增大而减小）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
019-2020学年江苏省淮阴中学、姜堰中学联考高二（下）期中物理试卷一、单选题（本大题共8小题，共24.0分）1.以下物理学知识的相关叙述，其中正确的是A. 用透明的标准样板和单色光检查平面的平整度是利用了光的偏振B. 麦克斯韦预言了电磁波的存在，赫兹用实验证实了电磁波的存在C. 光的双缝干涉实验中，若仅将入射光由红光改为绿光，则干涉条纹间距变宽D. 在高速运行的航天器上看地球上的时间进程变快2.已知通电长直导线周围某点的磁感应强度，即磁感应强度B与导线中的电流I成正比、与该点到导线的距离r成反比．如图所示，两根平行长直导线相距为R，通以大小、方向均相同的电流．规定磁场方向垂直纸面向里为正，在区间内磁感应强度B随x变化的图线可能是A. B.C. D.3.如图所示，在光滑固定的水平木板上有一轻质绝缘弹簧，其一端固定在竖直墙壁上，另一端与一磁铁相连，当弹簧处于原长时，磁铁的中心位置恰好位于图中的O点处，有一与灵敏电流计相连的圆形线圈穿过木板，线圈所在平面与木板面垂直，且线圈圆心与O点重合。
现将磁铁向右拉至某一位置Q后再由静止释放，磁铁能穿过线圈，下列说法正确的是A. 灵敏电流计的读数稳定不变B. 磁铁远离线圈时，两者之间会产生斥力C. 由于木板面光滑，故磁铁将一直往复运动下去D. 磁铁从Q点运动到O点的过程中，弹簧弹性势能的减小量大于系统产生的焦耳热4.如图所示，A为一水平旋转的橡胶盘，带有大量均匀分布的负电荷，在圆盘正上方水平放置一通电直导线，电流方向如图。
当圆盘高速绕中心轴转动时，通电直导线所受磁场力的方向是A. 水平向里B. 水平向外C. 竖直向上D. 竖直向下5.四个电荷量大小相同的点电荷位于正方形的四个角上，电性与各点电荷附近的电场线分布如图所示。
ab、cd分别是正方形两组对边的垂直平分线，O为两垂直平分线的交点，P、Q分别为ab、cd上的点，，M为电场线上一点，下列说法正确的是A. P点的电势比M点的低B. P、Q两点电势相等，场强不同C. P、M两点间的电势差大于Q、M两点间的电势差D. 带负电的试探电荷在Q点的电势能比在M点的大6.如图甲所示，一根水平张紧的弹性长绳上有等间距的、、O、P、Q质点，相邻两质点间距离为1m，时刻O质点从平衡位置开始沿y轴正方向振动，并分别产生向左和向右传播的机械波，O质点振动图象如图乙所示。
当O质点第一次到达正方向最大位移时，P质点刚开始振动，则A. 、P两点距离为半个波长，因此它们的振动步调始终相反B. 若O质点振动加快，波的传播速度变大C. 当波在绳中传播时，绳中所有质点沿x轴移动的速度大小相等且保持不变D. 当Q点振动第一次到达负向最大位移时，质点通过的路程为20cm7.2019年初，流浪地球的热映激起了人们对天体运动的广泛关注。
木星的质量是地球的倍，已知木星的一颗卫星甲的轨道半径和地球的卫星乙的轨道半径相同，且它们均做匀速圆周运动，则下列说法正确的是A. 卫星甲的周期大于卫星乙的周期B. 卫星甲的线速度大于卫星乙的线速度C. 卫星甲的向心加速度等于卫星乙的向心加速度D. 卫星甲所受的万有引力一定大于卫星乙所受的万有引力8.如图所示，AB与BC间有垂直纸面向里的匀强磁场，，P为AB上的点，。
一对正、负电子重力及电子间的作用均不计同时从P点以同一速度沿平行于BC的方向射入磁场中，正、负电子中有一个从S点垂直于AB方向射出磁场，另一个从Q点射出磁场，则下列说法正确的是A. 负电子从S点射出磁场B. Q、S两点间的距离大于LC. 正、负电子同时离开磁场D. 正、负电子各自离开磁场时，两速度方向的夹角为二、多选题（本大题共4小题，共16.0分）9.如图甲是对疑似沾有冠状病毒物件进行消毒的一种喷壶，图乙是喷壶的切面简化图。
假设喷壶中装有消毒水但未装满，里面有一部分压强为的空气。
现将喷壶的盖盖好并密封阀门，通过打气筒向喷壶内充入一部分压强也为的气体，假设此充气过程中壶内气体温度保持不变。
研究的气体可视为理想气体，不考虑消毒水的蒸发，下列说法正确的是A. 充入气体后壶内气体的内能减小B. 充入气体后壶内气体分子的平均动能不变C. 将阀门打开后壶内气体的压强减小D. 从喷壶中喷出的水雾在空中飞舞，水雾的运动属于扩散现象10.如图所示的变压器，接如图甲所示的交流电时，灯泡正常发光，电容器没有被击穿，现将电源换成如图乙所示的交流电，则A. 由于乙交变电流的周期变短，因此灯泡比第一次亮B. 由于乙的频率比甲的大，因此电容器有可能被击穿C. 无论接甲，还是接乙电源，若滑动触头P向上移动，灯泡都变暗D. 若将副线圈的匝数增加，灯泡消耗的功率将变大11.一定量的理想气体从状态a开始，经历等容或等压过程ab、be、cd、da回到原状态，其图象如图所示，其中对角线ac的延长线过原点下列判断正确的是A. 气体在a、c两状态的温度相等B. 在过程cd中气体从外界吸收的热量等于气体内能的增加C. 在过程da中气体从外界吸收的热量大于气体对外界做的功D. 在过程bc中外界对气体做的功等于在过程da中气体对外界做的功12.海洋中蕴藏着巨大的能量，利用海洋的波浪可以发电。
在我国南海上有一浮桶式波浪发电灯塔，其原理示意图如图甲所示。
浮桶内的磁体通过支柱固定在暗礁上，浮桶内置线圈随波浪相对磁体沿竖直方向运动，且始终处于磁场中，该线圈与阻值的灯泡相连。
浮桶下部由内、外两密封圆筒构成图中斜线阴影部分，如图乙所示，其内为产生磁场的磁体，与浮桶内侧面的缝隙忽略不计；匝数匝的线圈所在处辐射磁场的磁感应强度，线圈直径，电阻取重力加速度，若浮桶随波浪上下运动的速度可表示为浮桶截面。
则下列说法正确的是A. 波浪发电产生电动势e的瞬时表达式为B. 灯泡中电流i的瞬时表达式为C. 灯泡的电功率为120WD. 灯泡两端电压的有效值为三、实验题（本大题共2小题，共12.0分）13.某研究小组的同学根据所学的光学知识，设计了一个测量液体折射率的仪器。
如图所示，在一个圆盘上，过其圆心O做两条互相垂直的直径BC、EF，在半径OA上，垂直盘面插上两枚大头针、并保持、位置不变，每次测量时让圆盘的下半部分竖直浸入液体中，而且总使液面与直径BC相平，EF作为界面的法线，而后在图中右上方区域观察、的像，并在圆周上插上大头针，使正好挡住、的像。
同学们通过计算，预先在圆周EC部分刻好了折射率的值，这样只要根据所插的位置，就可以直接读出液体折射率的值。
在用此仪器测量液体的折射率时，下列说法正确的是______。
A.大头针插在M位置时液体的折射率值小于插在N位置时液体的折射率值B.对于任何液体，在EK部分都能观察到大头针、的像C.对于任何液体，在KC部分都能观察到大头针、的像D.可能有一种液体，在KC部分观察不到大头针、的像若，与OC的夹角为，则液体的折射率为______。
14.如图甲为某磁敏电阻在室温下的特性曲线，其中表示有磁场时磁敏电阻的阻值，表示无磁场时磁敏电阻的阻值。
为测量某磁场的磁感应强度B，需先测量磁敏电阻处于该磁场中的阻值。
某同学首先测量待测磁场中磁敏电阻的阻值，利用下面提供的器材，请将图乙中的导线补充完整。
提供的器材如下：A、磁敏电阻，无磁场时阻值B、滑动变阻器R，全电阻约C、电流表A，量程，内阻D、电压表Ⅴ，量程3V，内阻约E、直流电源E，电动势3V，内阻不计F、开关S，导线若干正确接线后。
测量数据如表中所示，请利用表中数据在图丙中描点作图。
123456四、计算题（本大题共4小题，共48.0分）15.如图所示，有一个摆长为l的单摆，现将质量为2m摆球A拉离平衡位置一个很小的角度，然后由静止释放，A摆至平衡位置P时，恰与静止在P处，质量为m的B球发生正碰，碰后A继续以的速度向右摆动，B球以速度沿光滑水平面向右运动，与右侧的墙壁碰撞后以原速率返回，假设碰撞时间极短，可忽略，当B球重新回到位置P时恰与A迎面相遇。
不计空气阻力，设当地重力加速度为g。
求：此单摆的摆动周期T；与B球发生碰撞前的瞬间速度大小；球与墙壁碰撞过程中，墙壁对B球的冲量大小I；位置P与墙壁间的距离d。
16.如图所示，在平面直角坐标系xOy的第一象限内有垂直纸面向外的匀强磁场，在第二、三象限内有竖直向上的匀强电场。
一质量为m、电荷量为q的带正电微粒从P点以初速度沿x轴正方向射出，P点坐标为，粒子恰好从O点进入磁场，从坐标为的M点图中未标出离开磁场。
不计粒子重力，设重力加速度为g。
求：电场的电场强度大小E；粒子进入磁场时的速度大小；磁场的磁感应强度大小B。
17.如图所示为一种弹射游戏装置的简化模型。
其“蜗牛状”轨道OAB竖直固定在水平桌面上，最低点B与桌面平滑相切，构成它的两个内壁光滑的半圆轨道的半径分别为和，它们的直径OA、AB在同一竖直线上，且较小半圆轨道的最低点与较大半圆轨道的圆心O重合，在O点左侧安装有弹射器。
现将一个质量、可视为质点的小滑块从O点沿切线方向以某一速度弹出，使其沿“蜗牛状”轨道内壁运动。
已知桌面BC段的长度，桌面距地面的高度，小滑块与桌面间的动摩擦因数，取重力加速度。
若小滑块恰好不脱离“蜗牛状”轨道内壁运动，求它运动到最高点A时的速度大小；若小滑块在O点被瞬间弹射后，获得的初速度，求该小滑块运动到最低点B时对大半圆轨道的压力大小；在满足问的条件下，求该小滑块落地点距桌面边缘C的水平距离。
18.如图所示，在磁感应强度大小为B、方向竖直向下的匀强磁场中，固定有半径分别为l、2l的两个水平同心圆导轨。
L形棒OCA是由绝缘木棒OC与金属棒CA固定在一起的，，OCA绕圆心C以角速度顺时针匀速转动，棒CA始终与圆导轨接触良好。
间距为l且足够长的两个固定平行导轨、与水平面的夹角均为，处于磁感应强度大小为2B、方向与平面垂直向上的匀强磁场中，、分别用电刷未画出与大、小圆导轨连接。
质量为m、长为l的金属棒XY放在、上。
已知XY棒的电阻为r，CA棒的电阻为3r，滑动变阻器R的最大阻值为5r，其他电阻不计，一切摩擦和空气阻力均不计，重力加速度大小为g。
求棒的部分产生的感应电动势E；若开关闭合，断开，求滑动变阻器的最大功率；若开关断开，闭合，棒XY由静止释放，始终与导轨垂直且接触良好，求棒XY下滑过程中的最大速度以及某段时间很短内通过棒XY某一横截面的最大电荷量。
-------- 答案与解析 --------1.答案：B解析：解：A、用透明的标准样板和单色光检查平面的平整度是利用了光的薄膜干涉，故A错误；B、根据物理学史可知，麦克斯韦预言了电磁波的存在，赫兹用实验证实了电磁波的存在，故B正确；C、光的双缝干涉实验中，若仅将入射光由红光改为绿光，波长变短，根据则干涉条纹间距变窄，故C错误；D、根据相对论的两个基本假设，在高速运行的航天器上看地球上的时间进程变慢，故D错误。
