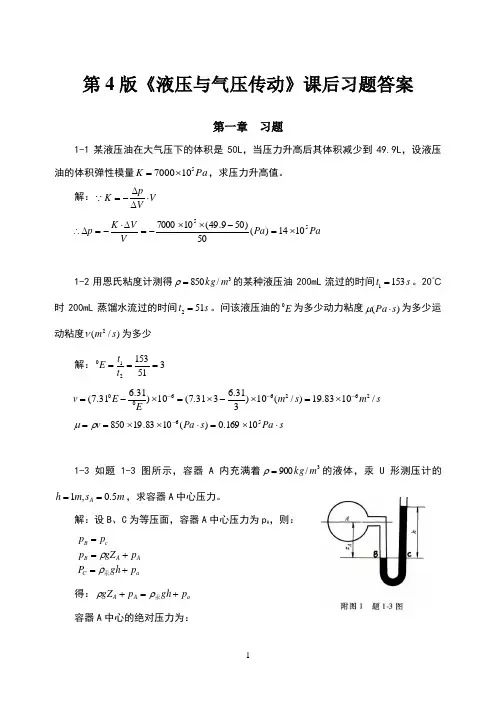

第四版液压与气压传动课后习题最新标准答案
液压与气压传动试题库及答案
一、填空题（每空2分，共40分） 1．液压传动中，压力决于_负载_，速度决定于流量。 2．液压传动中，_ 实际输出流量____和____泵的出口压力__相乘是液压功率 3．我国生产的机械油和液压油采用_40o C时的运动粘度(mm2/s)为其标号。 4．管路系统总的压力损失等于_沿程压力损失_及__局部压力损失__之和。 5．方向控制阀的操纵方式有如下五种形式___手动式_、__机动式___、__电磁式____、_液动式、____电液动式_。 6．溢流阀、减压阀、顺序阀都有____直动式______和____先导式_______两种不同的结构形式 7．进油路节流调速回路的功率损失由______溢流损失_________和______节流损失____两部分组成。 二、单选题（每小题2分，共20分） 1．压力对粘度的影响是（ B ） A 没有影响 B 影响不大 C 压力升高，粘度降低 D 压力升高，粘度显著升 高 2．目前，90%以上的液压系统采用（） A 合成型液压液 B 石油型液压油 C 乳化型液压液 D 磷酸脂液 3．一支密闭的玻璃管中存在着真空度，下面那个说法是正确的（） A 管内的绝对压力比大气压力大B管内的绝对压力比大气压力小 C 管内的相对压力为正值D管内的相对压力等于零 4．如果液体流动是连续的，那么在液体通过任一截面时，以下说法正确的是（ C ） A 没有空隙 B 没有泄
漏 C 流量是相等的 D 上述说法都是正确的 5．在同一管道中，分别用Re紊流、Re临界、Re层流表示紊流、临界、层流时的雷诺数，那么三者的关系是 （ C ） A Re紊流< Re临界 1液压系统中的压力取决于—负载执行元件的运动速度取决于—流量_ 2 ?液压传动装置由动力元件、执行元件、控制元件、辅助元件四部分组成，其中动力元件、执行元件为能量转换装置。 3?液体在管道中存在两种流动状态，层流时内摩擦力起主导作用（雷诺数小），紊流时惯 性力起主导作用（雷诺数大） 4.理想液体的伯努利方程：表明了流动液体各质点、压力和速度的关系。物理意义：在管内作稳定流动的理想液体具有动能、位置势能和压力能三种能量，在任一截面上这三种能量 都可以互相转换，但其和都保持不变。 5.液压泵：是液压系统的动力元件，它是一种能量的转换装置即将原动机输入的机械能转变成液体的压力能，是液压系统重要的组成元件。 6.容积式液压泵工作条件：1、在结构上能形成密封的工作容积；2、密封的工作容积能实 现周期性的变化，密封工作容积由小变大时与吸油腔相通，由大变小时与排油腔相通。液压泵的基本性能参数：液压泵的压力（工作压力、额定压力、最高压力）、排量与流量、功率、效率（容积、机械）。 7?外啮合齿轮泄漏方式：1、轴向间隙泄漏；2、径向间隙泄漏；3、齿轮啮合线处的间隙泄漏。 &叶片泵分为变量泵和定量泵。限压式变量泵的工作原理：它是利用排油压力的反馈作用 来实现流量自动调节的，当泵的压力达到某一值时，反馈力把弹簧压缩到最短，定子移动到 最右端位置，偏心距减到最小，泵的实际输出量为零，泵的压力便不再升高。 9.液压执行元件：是将液压能转化为机械能的工作装置。（液压马达、液压缸一一最广泛） 10.高速马达（齿轮高速马达、叶片高速马达、柱塞式高速马达、螺杆马达） 11.液压缸按结构分为：活塞缸、柱塞缸（实现往复运动，输出推力和速度）、摆动缸（实现 小于360 °的往复摆动，输出转矩和角速度）和组合缸（具有特殊的结构和作用）；按液体 压力作分为：单作用（利用液体压力产生的推动力推动活塞向一个方向运动，反向复位靠外 力实现）和双作用液压缸（利用液体压力产生的推动力推动活塞正反两个方向运动）。 12.单杠杆：通常把单杠液压缸有杆腔和无杆腔同时进油的这种油路连接方式称为差动连 接。单杠缸往复运动范围约为有效行程的两倍，其结构紧凑，应用广泛，单活塞杆液压缸常用在“快速接近v3--慢速进给v1 —快速退回v2 “工作循环的组合机床液压传动装 置。 13.液压缸的组成：缸体组件、活塞组件、密封组件、缓冲装置和排气装置。 14.液压阀是控制液压系统中油液的流动方向、调节系统的压力和流量。按用途分为：方向 控制阀（单向阀、换向阀）、压力控制阀（溢流阀、顺序阀、减压阀）、流量控制阀（节流阀、调速阀）。按操作方式分为：手动阀、机动阀、电动阀、液动阀。 15. 压力控制阀：按其功能和用途分为溢流阀（直动式、先导式，实现定压和稳压作用） 、减压阀、顺序阀、压力继电器，他们的共同特点是利用作用于阀芯上的液压力与弹簧力相平 衡的原理进行工作的。 16.卸荷回路：流量卸荷和压力卸荷。速度控制回路：调速回路和快速运动回路调速回路： 节流调速回路（有节流损失、溢流损失）、容积调速回路（没有节流、溢流损失，用在高压 大容量）、容积节流调速回路（效率高、发热小。低速稳定性好） 17.节流调速回路（液压系统采用定量泵供油，用流量控制阀改变输入执行元件的流量实现调速的回路称为节流调速回路。） 18.容积调速回路（液压系统采用变量泵供油，通 液压与气动技术习题集（附答案） 第四章液压控制阀 一.填空题 1.单向阀的作用是控制液流沿一个方向流动。对单向阀的性能要求是：油液通过时, 压力损失小；反向截止时，密封性能好。 2.单向阀中的弹簧意在克服阀芯的摩檫力和惯性力使其灵活复位。当背压阀用 时，应改变弹簧的刚度。 3.机动换向阀利用运动部件上的撞块或凸轮压下阀芯使油路换向，换向时其阀芯 移动速度可以控制，故换向平稳，位置精度高。它必须安装在运动部件运动过程中 接触到的位置。 4.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联接形式， 以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的中位机复。为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，可选用 Y型中位机能换向阀。 5.电液动换向阀中的先导阀是电磁换向阀，其中位机能是“Y”，型，意在保证主 滑阀换向中的灵敏度（或响应速度）：而控制油路中的“可调节流口”是为了调 节主阀的换向速度。 6.三位阀两端的弹簧是为了克服阀芯的摩檫力和惯性力使其灵活复位，并（在 位置上）对中。 7.为实现系统卸荷、缸锁紧换向阀中位机能（“M'、“P'、“O'、“H'、“Y”）可选用其中的“ M'，型：为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，中位机能可 选用“ Y”。型 8.液压控制阀按其作用通常可分为方向控制阀、压力控制阀和流量控制阀。 9.在先导式减压阀工作时，先导阀的作用主要是调压，而主阀的作用主要是减压。 10.溢流阀的进口压力随流量变化而波动的性能称为压力流量特性,性能的好坏用 调压偏差或幵启压力比、闭合压力比评价。显然(P s—P k)、(p s —P B)小好，n k 和n b大好。 11?将压力阀的调压弹簧全部放松，阀通过额定流量时，进油腔和回油腔压力的差值称为阀的压力损失，而溢流阀的调定压力是指溢流阀达到额定流量时所对应的压力值。 12.溢流阀调定压力R的含义是溢流阀流过额定流量时所对应的压力值；幵启比指的是幵启压力与调定压力的比值，它是衡量溢流阀静态性能的指标，其值 越大越好。 13.溢流阀应用在定量泵节流调速回路中起溢流稳压作用,这时阀口是常幵的: 而应用在容积调速回路中起安全作用，这时阀口是常闭的。 14.溢流阀为进口压力控制，阀口常闭，先导阀弹簧腔的泄漏油与阀的出口相通。定值减压阀为出口压力控制，阀口常丄，先导阀弹簧腔的泄漏油必须单独引回油箱。 15.为了使系统中某一支路上得到比主油路压力低的而且稳定的压力油，一般在该支路上串联单独引回油箱来实现，而一旦该元件出口与油箱相通时，整个系 统将处于卸荷状态。 16.顺序阀在原始状态时，阀口关闭，由进油口油压力 液压总复习题 何发伟 液压与气动技术总复习题 一、填空 1．液压系统中的压力取决于负载，执行元件的速度取决于流量。 2．空压机产生的压缩空气，还须经过干燥、净化、减压、稳压等一系列的处理才能满足气压系统的要求。 3．在液压传动系统中，液体在管道中流动时，垂直于流动方向的截面即为通流截面。 4．伯努利方程是能量守恒定律在流体力学中的一种具体表现形式。 5．液压泵是依靠密闭容积大小的反复变化进行工作的，所以称其为容积式液压泵。 6．由于液压泵各相邻零件之间存在间隙，会产生泄漏，因此液压泵输出压力越高，实际流量比理论流量越小。 7．气缸和气压马达用压缩空气作为工作介质，所以其输出力和扭矩较小。 8．双叶片摆动缸两叶片对称布置，摆动角度不超过 180。。 9．单向阀的作用是使压力油只能向一个方向流动，不能反方向流动。 10．机动换向阀主要借助于安装在工作台上的挡铁或凸轮来迫使其换向，从而控制油液流动方向。 11．减压阀主要是用来减小液压系统中某一油路的压力，使这一回路得到比主系统低的稳定压力。 12．在气压传动系统中，气动控制元件是用来控制和调节压缩空气的压力、方向、流量以及发送信号的重要元件，利用它们可以组成各种气动控制回路. 13．容积式空气压缩机的工作原理是使单位体积内空气分子的密度增加以提高压缩空气的压力。 14．把节流阀串联在液压缸的回油路上，借助于节流阀控制液压缸的排油量来实现速度调节的回路称 为回油节流调速回路。 15．调速阀能在负载变化的条件下，保证进出口的压力差恒定。 16.在液压技术中,管道内流动的液体常常会因阀门突然关闭停止运动而在管内形成一个很大的压力峰值,这种现象叫做液压冲击。 17.液压传动中压力和流量是最重要的两个参数。压力取决于负载 ;流量决定执行元件的_______速度_____。 18. 液压控制阀的作用是控制液压系统中液流的___压力_____、____流量____和___方向_____。 19.液压马达的容积效率为实际流量与理论流量的比值。 20. 为防止活塞在行程终端发生撞击，在气缸行程终端一般都设有缓冲装置。 21梭阀是两个输入口1中只要有一个有信号输入时，其输出口2就有信号输出。 22.为防止活塞在行程终端撞击端盖而造成气缸损伤和降低撞击噪音，在气缸行程终端一般都设有缓冲 装置。 23.普通气缸是指缸筒内只有一个活塞和一个活塞杆的气缸，有单作用和双作用气缸两 种。 24.气缸的负载率是指气缸的实际负载力F与理论输出力F0之比。 25.以气动符号所绘制的回路图可分为定位和不定位两种表示法。不定位回路图是根据信 号流动方向，从下向上绘制的。 26.在气动回路中，元件和元件之间的配管符号是有规定的。通常工作管路用实线表示，控制管 路用虚线表示。 27.常用障碍信号的消除方法有：单向滚轮杠杆阀、延时阀、中间记忆元 件。 1-1 填空题 1.液压传动是以（液体）为传动介质，利用液体的（压力能）来实现运动和动力传递的一种传动方式。 2.液压传动必须在（密闭的容器内）进行，依靠液体的（压力）来传递动力，依靠（流量）来传递运动。 3.液压传动系统由（动力元件）、（执行元件）、（控制元件）、（辅助元件）和（工作介质）五部分组成。 4.在液压传动中，液压泵是（动力）元件， 它将输入的（机械）能转换成（压力）能，向系统提供动力。 5.在液压传动中，液压缸是（执行）元件， 它将输入的（压力）能转换成（机械）能。 6.各种控制阀用以控制液压系统所需要的（油液压力）、（油液流量）和（油液流动方向），以保证执行元件实现各种不同的工作要求。 7.液压元件的图形符号只表示元件的（功能），不表示元件（结构）和（参数），以及连接口的实际位置和元件的（空间安装位置和传动过程）。 8.液压元件的图形符号在系统中均以元件的（常态位）表示。 1-2 判断题 1.液压传动不易获得很大的力和转矩。（ × ） 2.液压传动装置工作平稳，能方便地实现无级调速，但不能快速起动、制动和频繁换向。（ × ） 3.液压传动与机械、电气传动相配合时， 易实现较复杂的自动工作循环。（ √ ） 4.液压传动系统适宜在传动比要求严格的场合采用。（ × ） 2-1 填空题 1．液体受压力作用发生体积变化的性质称为液体的（可压缩性），可用（体积压缩系数）或（体积弹性模量）表示，体积压缩系数越大，液体的可压缩性越（大）；体积弹性模量越大,液体的可压缩性越（小）。在液压传动中一般可认为液体是（不可压缩的）。 2．油液粘性用（粘度）表示；有（动力粘度）、（运动粘度）、（相对粘度）三种表示方法； 计量单位m 2/s 是表示（运动）粘度的单位；1m 2/s ＝（106 ）厘斯。 3．某一种牌号为L-HL22的普通液压油在40o C 时（运动）粘度的中心值为22厘斯cSt(mm 2 /s )。 4. 选择液压油时，主要考虑油的（粘度）。（选项：成分、密度、粘度、可压缩性） 5．当液压系统的工作压力高，环境温度高或运动速度较慢时，为了减少泄漏，宜选用粘度较（高）的液压油。当工作压力低，环境温度低或运动速度较大时，为了减少功率损失，宜选用粘度较（低）的液压油。 6. 液体处于静止状态下，其单位面积上所受的法向力，称为（静压力），用符号（p ）表示。其国际单位为（Pa 即帕斯卡），常用单位为（MPa 即兆帕）。 7. 液压系统的工作压力取决于（负载）。当液压缸的有效面积一定时，活塞的运动速度取决于（流量）。 8. 液体作用于曲面某一方向上的力，等于液体压力与（曲面在该方向的垂直面内投影面积的）乘积。 9. 在研究流动液体时，将既（无粘性）又（不可压缩）的假想液体称为理想液体。 10. 单位时间内流过某通流截面液体的（体积）称为流量，其国标单位为 （m 3/s 即米 3 /秒），常用单位为（L/min 即升/分）。 12. 液体的流动状态用（雷诺数）来判断，其大小与管内液体的（平均流速）、（运动粘度）和管道的（直径）有关。 13. 流经环形缝隙的流量，在最大偏心时为其同心缝隙流量的（）倍。所以，在液压元件中，为了减小流经间隙的泄漏，应将其配合件尽量处于（同心）状态。 2-2 判断题 1. 液压油的可压缩性是钢的100～150倍。（√） 2. 液压系统的工作压力一般是指绝对压力值。（×） 3. 液压油能随意混用。（×） 4. 作用于活塞上的推力越大，活塞运动的速度就越快。（×） 5. 在液压系统中，液体自重产生的压力一般可以忽略不计。 （√） 6. 液体在变截面管道中流动时，管道截面积小的地方，液体流速高，而压力小。（×） 7. 液压冲击和空穴现象是液压系统产生振动和噪音的主要原因。（√） 3-1 填空题 1．液压泵是液压系统的（能源或动力）装置，其作用是将原动机的（机械能）转换为油液的（压力能），其输出功率用公式（pq P ?=0或pq P =0）表示。 2．容积式液压泵的工作原理是：容积增大时实现（吸油） ，容积减小时实现（压油）。 3．液压泵或液压马达的功率损失有（机械）损失和（容积）损失两种；其中（机械）损失是指泵或马达在转矩上的损失，其大小用（机械效率ηm ）表示；（容积）损失是指泵或马达在流量上的损失，其大小用（容积效率ηv ）表示。 液压与气压传动期末复习重点 《液压与气压传动》试题库 一、填空题 1．液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。 2．液压传动装置由动力元件、执行元件、控制元件和辅助元件四部分组成，其中（动力元件）和（执行元件）为能量转换装置。 3．液体在管道中存在两种流动状态，（层流）时粘性力起主导作用，（紊流）时惯性力起主导作用，液体的流动状态可用（雷诺数）来判断。 4．在研究流动液体时，把假设既（无粘性）又（不可压缩）的液体称为理想流体。 5．由于流体具有（粘性），液流在管道中流动需要损耗一部分能量，它由（沿程压力）损失和（局部压力）损失两部分组成。 6．液流流经薄壁小孔的流量与（小孔通流面积）的一次方成正比，与（压力差）的1/2次方成正比。通过小孔的流量对（温度）不敏感，因此薄壁小孔常用作可调节流阀。 7．通过固定平行平板缝隙的流量与（压力差）一次方成正比，与（缝隙值）的三次方成 正比，这说明液压元件内的（间隙）的大小对其泄漏量的影响非常大。 8．变量泵是指（排量）可以改变的液压泵，常见的变量泵有(单作用叶片泵)、(径向柱塞泵)、(轴向柱塞泵)其中（单作用叶片泵）和（径向柱塞泵）是通过改变转子和定子的偏心距来实现变量，（轴向柱塞泵）是通过改变斜盘倾角来实现变量。 9．液压泵的实际流量比理论流量（大）；而液压马达实际流量比理论流量（小）。 10．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（柱塞与缸体、缸体与配油盘、滑履与斜盘）。 11．外啮合齿轮泵的排量与（模数）的平方成正比，与的（齿数）一次方成正比。因此，在齿轮节圆直径一定时，增大（模数），减少（齿数）可以增大泵的排量。 12．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（吸油）腔，位于轮齿逐渐进入啮合的一侧是（压油）腔。 13．为了消除齿轮泵的困油现象，通常在两侧盖板上开（卸荷槽），使闭死容积由大变少 液压与气压传动习题库及参考答案 一、判断题 1、当溢流阀的远控口通油箱时，液压系统卸荷。（√） 2、轴向柱塞泵既可以制成定量泵，也可以制成变量量泵。（√） 3、双作用式叶片马达与相应的泵结构不完全相同。（√） 4、改变轴向柱塞泵斜盘倾斜的方向就能改变吸、压油的方向。（√） 5、活塞缸可实现执行元件的直线运动。（√） 6、液压缸的差动连接可提高执行元件的运动速度。（√） 7、液压传动适宜于在传动比要求严格的场合采用。（×） 8、齿轮泵都是定量泵。（√） 9、液压缸差动连接时，能比其它连接方式产生更大的推力。（×） 10、作用于活塞上的推力越大，活塞运动速度越快。（×） 16、M型中位机能的换向阀可实现中位卸荷。（√） 17、背压阀的作用是使液压缸的回油腔具有一定的压力，保证运动部件工作平稳。（√） 18、当液控顺序阀的出油口与油箱连接时，称为卸荷阀。（√） 20、容积调速比节流调速的效率低。（×） 21、液压泵的工作压力取决于液压泵的公称压力。（×） 22、在齿轮泵中，为了消除困油现象，在泵的端盖上开卸荷槽。（√） 23、液压马达的实际输入流量大于理论流量。（√） 24、液压缸差动连接时，液压缸产生的作用力比非差动连接时的作用力大。（×） 25、通过节流阀的流量与节流阀的通流截面积成正比，与阀两端的压力差大小无关。（×） 26、定量泵与变量马达组成的容积调速回路中，其转矩恒定不变。（√） 27、液压泵在公称压力下的流量就是液压泵的理论流量。（×） 28、高压大流量液压系统常采用电液换向阀实现主油路换向。（√） 29、在节流调速回路中，大量油液由溢流阀溢流回油箱，是能量损失大、温升高、效率低的主要原因。（√） 30、简单地说，伯努利方程是指理想液体在同一管道中作稳定流动时，其部的动能、位能、压力能之和为一常数。（√） 31、双作用式叶片马达与相应的双作用式叶片泵结构完全相同。（×） 32、外控式顺序阀阀芯的启闭是利用进油口压力来控制的。（×） 33、齿轮泵的排量是可调的。（×） 34、改变轴向柱塞泵斜盘倾角的大小就能改变吸、压油的方向。（×） 35、活塞缸可输出扭矩和角速度。（×） 三、选择题 1、将发动机输入的机械能转换为液体的压力能的液压元件是（ A ）。 A、液压泵 B、液压马达 C、液压缸 D、控制阀 2、顺序阀是（B）控制阀。 A、流量 B、压力 3、当温度升高时，油液的粘度（A）。 A、下降 B、增加 C、方向C、没有变化 液压与气动技术复习题 一、填空: 1动力元件执行元件控制元件辅助元件 2动力机械能液压能_ 齿轮泵叶片柱塞 3_执行液压能机械能__单杆活塞_ 运动速度 4沿程局部 5层流紊流层流紊流层流 6能量守恒定律压力位能动能7压力机械能 8.0、4 9执行转矩和转速 10两侧面的最高位置 11大于 12不变 13功率 14排量转速15粘性不可压缩 16水平 17进口出口 1、一个完整的液压系统由、、、和工作介质五部分组成。 2、液压泵是_ _元件。是把原动机输入的__ ________转变成__ _______输出的装置。按结构分为_ ______泵，_ ______ 泵和__ _____泵。 3、液压缸是__ ____元件，是把通过回路输入的_ _________转变为__ ______输出的装置。能实现差动连接的液压 缸是__ _______ 液压缸。可以提高_ _______ 。 4、管路内液流的压力损失有___ 压力损失和___ 压力损失。7 5、液体的流动状态有___ 和___ 。当Re≤Re L为___ ，当Re＞Re L为___ 。在液压传动系统设 计中，为使其能量损失小，应使其能量在管道中为___ ___ 状态。 6、伯努利方程是___ 在流体力学中的应用。理想液体的伯努利方程中的三项分别是______能，______ 能和______ 能，三者之和是一个常数。 7．液压传动是利用液体的能的传动；液压传动的过程是将进行转换和传递的过程。 8．某压力容器表压力为0.3Mpa，则压力容器的绝对压力为____Mpa。（大气压力为0. 1Mpa） 9．液压马达是元件，输入的是压力油，输出的是。 10．排气装置应设在液压缸位置。 11．液压泵的理论流量实际流量（大于、小于、等于）。 12．调速阀可使速度稳定，是因为其节流阀前后的压力差。 13．在液压技术中，压力与流量的乘积即为。 14．液压泵的理论流量是和的乘积。 15．将既无又的假想液体称为理想液体。 16．重力作用下静止液体的等压面是一族面。 17．溢流阀能使其压力保持恒定，减压阀能使其压力保持恒定。、 1动力元件执行元件控制元件辅助元件 2动力机械能液压能_ 齿轮泵叶片柱塞 3_执行液压能机械能__单杆活塞_ 运动速度 4沿程局部 5层流紊流层流紊流层流 6能量守恒定律压力位能动能7压力机械能 8.0、4 9执行转矩和转速 10两侧面的最高位置 11大于 12不变 13功率 14排量转速15粘性不可压缩 16水平 17进口出口 二、选择： 1、液压缸是_______元件。 A动力 B执行 C控制 2、溢流阀是_______。 A执行元件 B压力控制阀 C流量控制阀 3、小孔的长径比L/d≤0.5属于_______。A薄壁孔 B细长孔 C短孔 4、仪表所测压力是_______。 A绝对压力 B相对压力 C大气压力 5、双作用叶片泵是_______。 A定量泵 B变量泵 C都不是 1B 2B 3A 4B 5A 6、下面哪一种三位阀的中位机能可以实现卸荷，_______。 A B C 7．右职能符号表示的液压元件是____。 A 先导型溢流阀 B先导型减压阀 C先导型顺序阀 D 直动型顺序阀 8．右图中，溢流阀的作用是_______。 A 作溢流阀用 B作安全阀用 C 作卸荷阀用 D作背压阀用 9、不属于容积调速回路的是_______。A变量泵和液压缸组成的容积调速回路 B定量泵和液压缸组成的容积调速回路 C定量泵和变量马达组成的容积调速回路 D变量泵和变量马达组成的容积调速回路 10、便于实现压力控制的节流调速回路是_______。 A进油路节流调速回路 B回油路节流调速回路 C旁油路节流调速回路 6A 7B 8B 9B 10A 第一章习题答案 1-1 填空题 1.液压传动是以（液体）为传动介质，利用液体的（压力能）来实现运动和动力传递的一种传动方式。 2.液压传动必须在（密闭的容器内）进行，依靠液体的（压力）来传递动力，依靠（流量）来传递运动。 3.液压传动系统由（动力元件）、（执行元件）、（控制元件）、（辅助元件）和（工作介质）五部分组成。 4.在液压传动中，液压泵是（动力）元件，它将输入的（机械）能转换成（压力）能，向系统提供动力。 5.在液压传动中，液压缸是（执行）元件，它将输入的（压力）能转换成（机械）能。 6.各种控制阀用以控制液压系统所需要的（油液压力）、（油液流量）和（油液流动方向），以保证执行元件实现各种不同的工作要求。 7.液压元件的图形符号只表示元件的（功能），不表示元件（结构）和（参数），以及连接口的实际位置和元件的（空间安装位置和传动过程）。 8.液压元件的图形符号在系统中均以元件的（常态位）表示。 1-2 判断题 1.液压传动不易获得很大的力和转矩。（×） 2.液压传动装置工作平稳，能方便地实现无级调速，但不能快速起动、制动和频繁换向。（×） 3.液压传动与机械、电气传动相配合时，易实现较复杂的自动工作循环。（√） 4.液压传动系统适宜在传动比要求严格的场合采用。（×） 第二章习题答案 2-1 填空题 1．液体受压力作用发生体积变化的性质称为液体的（可压缩性），可用（体积压缩系数）或（体积弹性模量）表示，体积压缩系数越大，液体的可压缩性越（大）；体积弹性模量越大,液体的可压缩性越（小）。在液压传动中一般可认为液体是（不可压缩的）。 2．油液粘性用（粘度）表示；有（动力粘度）、（运动粘度）、（相对粘度）三种表示方法； 计量单位m2/s是表示（运动）粘度的单位；1m2/s ＝（106）厘斯。 3．某一种牌号为L-HL22的普通液压油在40o C时（运动）粘度的中心值为22厘斯(mm2/s)。 4. 选择液压油时，主要考虑油的（粘度）。（选项：成分、密度、粘度、可压缩性） 5．当液压系统的工作压力高，环境温度高或运动速度较慢时，为了减少泄漏，宜选用粘度较（高）的液压油。当工作压力低，环境温度低或运动速度较大时，为了减少功率损失，宜选用粘度较（低）的液压油。 6. 液体处于静止状态下，其单位面积上所受的法向力，称为（静压力），用符号（p ）表示。其国际 单位为（Pa 即帕斯卡），常用单位为（MPa 即兆帕）。 7. 液压系统的工作压力取决于（负载）。当液压缸的有效面积一定时，活塞的运动速度取决于（流量）。 8. 液体作用于曲面某一方向上的力，等于液体压力与（曲面在该方向的垂直面内投影面积的）乘积。 9. 在研究流动液体时，将既（无粘性）又（不可压缩）的假想液体称为理想液体。 10. 单位时间内流过某通流截面液体的（体积）称为流量，其国标单位为（m3/s 即米3/秒），常用单位为（L/min 即升/分）。 12. 液体的流动状态用（雷诺数）来判断，其大小与管内液体的（平均流速）、（运动粘度）和管道的（直径）有关。 13. 流经环形缝隙的流量，在最大偏心时为其同心缝隙流量的（2.5）倍。所以，在液压元件中，为了减小流经间隙的泄漏，应将其配合件尽量处于（同心）状态。 2-2 判断题 1. 液压油的可压缩性是钢的100～150倍。（√） 2. 液压系统的工作压力一般是指绝对压力值。（×） 3. 液压油能随意混用。（×） 4. 作用于活塞上的推力越大，活塞运动的速度就越快。（×） 5. 在液压系统中，液体自重产生的压力一般可以忽略不计。（√） 6. 液体在变截面管道中流动时，管道截面积小的地方，液体流速高，而压力小。（×） 7. 液压冲击和空穴现象是液压系统产生振动和噪音的主要原因。（√） 2-3 问答题 1. 静压力的特性是什么? 液压与气压传动考试题及答案 一.单项选择题（每小题2分，共50分） 1. 二位五通阀在任意位置时，阀芯上的油口数目为--------- A .2 B.3 C.5 D.4 2. 应用较广.性能较好，可以获得小流量的节流口形式为------------ A .针阀式或轴向三角槽式 B.偏心式或周向缝隙式 C.轴向三角槽式或周向缝隙式 D.针阀式或偏心式 3. 调压和减压回路所采用的主要液压元件是--------- A.换向阀和液控单向阀 B.溢流阀和减压阀 C.顺序阀和压力继电器 D.单向阀和压力继电器 4. -------管多用于两个相对运动部件之间的连接，还能吸收部分液压冲击。 A. 铜管 B.钢管 C.橡胶软管 D.塑料管 5. ------是液压系统的储能元件，它能储存液体压力能，并在需要时释放出来供给液压系统。 A.油箱 B.过滤器 C.蓄能器 D.压力计 6. 能输出恒功率的容积调速回路是------------- A.变量泵---变量马达回路 B.定量泵---变量马达 C.变量泵---定量马达 D.目前还没有 7. 溢流阀的作用是配合油泵等溢出系统中多余的油液，使系统保持 一定的------- A.压力 B.流量 C.流向 D.清洁度 8. 当环境温度较高时，宜选用粘度等级-----的液压油 A.较低 B.较高 C.都行 D.都不行 9. 能将液压能转换为机械能的液压元件是--------- A.液压泵 B.液压缸 C.单向阀 D.溢流阀 10. 下列压力控制阀中，哪一种阀的出油口直接通向油箱--------- A.顺序阀 B.减压阀 C.溢流阀 D.压力继电器 11. 液压系统的动力元件是----------- A.电动机 B.液压泵 C.液压缸 D.液压阀 12. 活塞有效作用面积一定时,活塞的运动速度取决于----- A.液压缸中油液的压力 B.负载阻力的大小 C.进入液压缸的流量 D.液压泵的输出流量 13. 不能作为双向变量泵的是----------- A.双作用叶片泵 B.单作用叶片泵 C.轴向柱塞泵 D.径向柱塞泵 14. 在液压系统中用于调节进入执行元件液体流量的阀是------------ A.溢流阀 B.单向阀 C.调速阀 D.换向阀 15. 压力控制回路包括----------- A.换向和闭锁回路 B.调压.减压和卸荷回路 C.调压与换向回路 D.节流和容积调速回路 4-1、某机床液压系统采用一限压式变量泵，泵的流量时泵的压力P=20 × 105Pa ，输出流量q ＝20L/min －压力特性曲线如图所示。泵的总效率为0.7。如机床在工作进给时泵的压力p=45×105Pa ，输出流量q =2.5L/min ；在快速移动，问限压式变量泵的流量－压力特性曲线应调成何种图形？泵所需的最大驱动功率为多少？ 4-2、图示一变量泵和液压马达组成的液压系统，低压辅助泵使泵的吸油管和马达的出油管压力保持为4 ×105Pa ，变量泵的最大排量Vp = 100mL/r ，泵的转速np = 1000r/min,ηvp ＝0.94，ηmp=0.85，液压马达排量Vm ＝50mL/r ，ηvm=0.95，ηmm=0.82，管路损失忽略不计，当马达输出转距为40Nm ，输出转速为60r/min 时，试求变量泵的输出流量、输出压力及泵的输入功率？ 解：1）、qm 入=Vmnm/ ηvm=50×60/0.95=3158mL/min ∴qp= qm 入=3158mL/min 2)、Pm 出=2πnmTm=2 ×3.14 ×60 ×40/60=251.2w ∴Pm 入= Pm 出/ ηm=251.2/0.95 ×0.82=322.5w ∵△pm=pm 入 - pm 出 = p1 - p2 ∴ △pm= Pm 入/ qm 入=322.5 ×60/3158=61.27 ×105Pa ∴ p1= 61.27 ×105 + p2= 61.27 ×105 +4 × 105 = 65.27 ×105Pa 3)、Pp 入=Pp 出/ ηp= Pm 入/ ηp=322.5/0.94 ×0.85 =403.6w 4-3、某液压泵在转速为950r/min 时的理论流量为160L/min ，在额定压力295×105Pa 和同样转速下测得的实际流量为150L/min ，额定工况下的总效率为0.87， 求：1>. 泵的容积效率？2>.泵在额定工况下所需的电机功率？3>.泵在额定工况下的机械效率？4>.驱动此泵需多大的扭矩？ 解：1）、ηv= q/qt = 150/160 = 0.94 2)、P 入=P 出/ η=p q / η =295 ×105 ×150 ×10-3/60 ×0.87 =84.77kw 3)、 η m = η / ηv =0.87/0.94=0.925 4)、∵ P 入=2πnT ∴ T = P 入/ 2πn=84770 ×60/6.28×950 =852.5Nm 第一章 1-4 如图所示，一具有一定真空不度的容器用一根管子倒置一液面与大气相通的水槽中，液体与大气相通的水槽中，液体在管中上升的高度h=1m,设液体的密度 为31000/kg m ρ=，试求容器内真空度。 解：取水槽液面为基面。列出静力学基本方程： a p p h g g ρρ+= 则真空度为： 310009.819.810a p p gh ρ-==??=?pa 1-5 1-8 如图所示，已知水深H=10m,截面22120.02,0.04A m A m ==，求孔子的出流流 量以及点２处的表压力（取1?=，不计损失） 1-11泵从一个大的油池中抽吸油液，流量为q＝150L/min,油液的运动粘度 =34×10－6m2/s,油液密度ρ=900 kg/m3。吸油管直径d＝60厘米，并设泵的吸油管弯头处局部阻力系数ξ＝0.2，吸油口粗滤网的压力损失Δp＝ 不大于0.04 MPa，求泵的吸油高度 0.0178MPa。如希望泵入口处的真空度P b h（液面到滤网之间的管道沿程损失可忽略不计） 1-15运动粘度 =40×10－6m2/s的油液通过水平管道，油液密度ρ=900kg/m3，管道内径d=10mm,l=5m,进口压力P 1 ＝4.0MPa, 问流速为3 m/s时，出口压力P 2 为多少？ 解：沿程压力损失：ΔP λ =0.17 MPa 所以P 2＝P 1 －ΔP λ＝4－0.17＝3.83MPa 第二章 2-5设液压泵转速为950r/min ，排量＝168mL/r ，在额定压力29.5MPa 和同样转速下，测得的实际流量为150L/min ，额定工况下的总功率为0.87，试求： (1)泵的理论流量； (2)泵的容积效率； (3)泵的机械效率； (4)泵在额定工况下，所需电机驱动功率； (5)驱动泵的转速。 解：① q t ＝V p n=168×950=159.6 L/min ② ηv =q/q t =150/159.6=93.98% ③ ηm =η/ηv =0.87/0.9398=92.57% ④ Pi=p q/η =29.5×106×150×10-3/（60×0.87）=84.77kw ⑤ T=Pi/ω = Pi/（2лn ） =852.1N.m 第三章 3-1 图示三种结构的液压缸，活塞和活塞杆直径分别为D ，d ，如进入液压缸的 流量为q ，压力为p ，试分析各缸产生的推力，速度大小以及运动方向。 解：对于图a 22()4F p D d π =- 22()4 q q V A D d π= = - 受拉，液压缸左移 对于图b 24F pd π= 2 4 q q V A d π== 受压，液压缸右移 对于图c 24F pd π= 24 q q V A d π== 受压，液压缸右移 3-4差动连接液压缸，无杆腔面积A 1＝100cm2，有杆腔面积A 2＝40 cm2，输入油压力p ＝2 MPa ，输入流量q ＝40 L/min ，所有损失忽略不计，试求： 液压与气压传动课程期末试卷 班级__________ 学号______________ 姓名__________ 分数__________ 一、填空题（2分×10） 1．液压传动必须在_______ 进行，依靠液体的_______ 来传递动力，依靠来传递运动。 2．调速阀是由____________阀和____________阀串联而成的。 3．为防止立式液压缸的运动部件在上位时因自重而下滑，或在下行时超速常采用______________回路。即在下行时的回路上设置______________阀，使其产生适当的阻力。 4．液压传动中的压力损失可分为_________和_________。 5．气动系统中主要由______________、____________、______________、____________部分组成。 6．液压传动是以_______为传动介质，利用液体的______来实现运动和动力传递的一种传动方式。7．液压传动中的压力损失可分为______________和______________。 8．实际工作时，溢流阀开口的大小是根据______________自动调整的。 9．液压系统中常用的溢流阀有_______ 和_______ 两种。前者一般用于______系统；后者一般用于____________ 系统。 10．当液压系统的工作压力高，环境温度高或运动速度较慢时，为了减少泄漏，宜选用粘度较_______ 的液压油；当工作压力低，环境温度低或运动速度较大时，为了减少功率损失，宜选用粘度较_______ 的液压油。 二、单选题（2分×5） 11．单向节流阀是气动系统中的（）。 A．压力控制元件 B.执行元件 C.流量控制元件 D.方向控制元件 12．气缸输出（）。 A.直线位移 B.力矩 C.角位移 D.全部 13．有效断面积可近似的用下列公式换算（）。 A.S e=18C V B.S e=28C V C.S e=1.8C V D.S e=2.8C V 14．相对湿度的计算公式为（）。 A. % 100 .? = 饱和水含量 实际含水量 h r B. % 100 .? = 实际水含量 饱和含水量 h r C. % 100 .? = 饱和水含量 露点水量 h r D. % 100 25 .? ? = 时水含量 实际含水量 C h r 15．为使多缸液压系统中的各个液压缸严格按规定顺序动作，其控制方式有（）两类。 A.压力控制和行程控制 B.压力控制和负载控制 液压与气动练习题含答 案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】 液压与气动练习题 一、判断题 1.液压油的粘度随温度升高而增大。 （× ) 2．作用于活塞上的推力越大，活塞运动的速度就越快。 ( × ) 3．液体在变径管中流动时，其管道截面积越小，则流速越高，而压力越小。 ( √ ) 4．液压系统工作时，液压阀突然关闭或运动部件迅速运动，常会引起液压冲击。 ( √ ) 5. 液压系统的工作压力决定于外负载。 ( √ ) 6. 单位时间内流过管路的液体体积称为流量。 ( √ ) 7. 限压式变量叶片泵的流量大小随定子的偏心量增大而减小。 ( × ) 8. 液压泵工作空间的容积由小增大而吸油，由大减小而压油。 ( √ ) 9. 双作用叶片泵的最大特点就是输出流量可以调节。 ( × ) 10. 液压泵工作时的压力就是其额定压力。 ( × ) 11. 柱塞泵是定量液压泵。 ( × ) 12. 液压泵工作空间的容积由大减小而吸油，由小增大而压油。 ( × ) 13. 双作用叶片泵的输出流量是不可以调节的。( √ ) 14. 液压泵的额定压力就是其工作时的压力。( × ) 15. 齿轮泵是定量液压泵。( √ ) 16. 双活塞杆液压缸因其作用面积相等，故往复运动速度相等。 ( √ ) 17. 调速阀是由定差减压阀和节流阀并联而成的。 ( × ) 18. 油箱的作用就是贮存液压油。 ( × ) 19. 在锁紧回路中，三位四通换向阀的中位机能可为H型。 ( × ) 20. 节流调速是通过改变变量泵的容积大小来实现的。 ( × ) 21. 调速阀是由定差减压阀和节流阀串联而成的。 ( √ ) 22．液压马达的实际输入流量大于理论流量。 ( √ ) 23．当液压缸的活塞杆固定时，其左腔通入压力油，则液压缸向左运动。 ( √ ) 24．单柱塞缸靠液压油能实现两个方向的运动。 ( × ) 25．液压缸差动连接时，液压缸产生的推力比非差动时的推力大。 ( × ) 26．背压阀的作用是使液压缸回油腔中具有一定的压力，保证运动部件工作平稳。 ( √ ) 27．在用顺序阀实现顺序动作回路中，顺序阀的调整压力应比先动作液压缸的最高压 力低。( × ) 28．液控单向阀有控制油时正向导通，反向截止。 ( × ) 29.过滤器的滤孔尺寸越大，精度越高。 ( × ) 30．纸芯式过滤器比烧结式过滤器的耐压高。 ( × ) 五、计算题 1、某泵输出油压为10MPa ，转速为1450r/min ，排量为200mL/r ，泵的容积效率为ηVp =0.95，总效率为ηp =0.9。求泵的输出液压功率及驱动该泵的电机所需功率（不计泵的入口油压）。 解：泵的输出功率为： KW n V p q p q p P Vp p P p Vp tp p p p OP 9.456095.01450102001060 60 60 3=????== = = -ηη 电机所需功率为： KW P P p Op ip 519 .09 .45== = η 2、已知某液压泵的转速为950r/min ，排量为V P =168mL/r ，在额定压力29.5MPa 和同样转速下，测得的实际流量为150L/min ，额定工况下的总效率为0.87，求： （1）液压泵的理论流量q t ； （2）液压泵的容积效率ηv ； （3）液压泵的机械效率ηm ； （4）在额定工况下，驱动液压泵的电动机功率P i ； （5）驱动泵的转矩T 。 解：（1）q t =V n =950×168÷1000=159.6L/min （2）ηv =q/q t =150/159.6=0.94； （3）ηm =0.87/0.94=0.925 （4） P i =pq/(60×0.87)=84.77kW ； （5） T i =9550P/n=9550×84.77/950=852Nm 3、已知某液压泵的输出压力为5MPa ，排量为10mL/r ，机械效率为0.95，容积效率为0.9，转速为1200r/min ，求： （1）液压泵的总效率； （2）液压泵输出功率； （3）电动机驱动功率。 解：（1）η=ηV ηm =0.95×0.9=0.855 （2）P=pq ηv /60=5×10×1200×0.9/(60×1000)= 0.9kW （3）P i =P/η=0.9/(0.95×0.9)=1.05kW 4、如图，已知液压泵的输出压力p p =10MPa ，泵的排量V P ＝10mL ／r ，泵的转速n P ＝1450r ／min ，容积效率ηPV =0.9，机械效率ηPm =0.9；液压马达的排量V M ＝10mL ／r ，容积效率ηMV =0.92，机械效率ηMm ＝0.9，泵出口和马达进油管路间的压力损失为0.5MPa ，其它损失不计，试求： （1）泵的输出功率； （2）驱动泵的电机功率； （3）马达的输出转矩； （4）马达的输出转速；液压与气压传动期末考试及答案
