智能ZW32技术参数说明书
ZW32真空断路器使用说明书
1. 概述ZW32-12 系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。
ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。
2. 型号及含义3. 使用条件3.1 正常使用条件a) 周围空气温度: -40℃～+40℃；b) 海拔高度: 不超过2000m;c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；f) 污秽等级:Ⅲ级。
3.2 特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。
3.3 如超出上述正常使用条件，由用户与制造厂协商。
4. 技术参数4.1 断路器主要技术参数4.2 断路器装配调整参数4.3 CTB弹簧操动机构主要技术参数4.4 带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求5. 断路器结构特点5.1 断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。
5.2 断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。
5.3 三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。
5.4 操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用直动传输方式，零部件数量少，可靠性高。
操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。
zw32断路器技术详细参数
zw32断路器技术参数2014年4月12日zw32断路器目录1、概述……………………………………………………………………………2、结构特征和工作原理…………………………………………………………3、技术特征………………………………………………………………………4、安装、调试与维护……………………………………………………………5、运输、验收及保管……………………………………………………………6、随机文件………………………………………………………………………7、订货须知………………………………………………………………………8、产品执行的标准及编号………………………………………………………9、隔离部分技术说明……………………………………………………………1zw32断路器概述1.1产品型号、名称、规格ZW 32 -12 M /400(630)-16(20)1.2产品用途及使用范围、使用条件ZW32-12 M型zw32断路器（以下简断路器）为额定电压12KV，三相交流50HZ的户外配电设备。
主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。
适用于变电站及工矿企业配电系统中作保护和控制之用，也适用于农村电网及频繁操作场所。
本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的方法等内容。
1.3使用的环境条件a.海拔高度不超过1000米；b.周围空气温度：-45℃~+40℃日温差：日变化不大于25℃；c.风速不大于35m/s；d.无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。
2.zw32断路器结构特征和工作原理2.1断路器总体结构及特点断路器由三相高压系统及内装操动部件的主体箱构成，主体箱上设有供安装固定、吊运用支座和吊身。
外形结构及安装尺寸见图一。
2.1.1装有真空灭弧室的柱上真空断路器开断性能稳定可靠，具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻和使用寿命长等特点。
2.1.2断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能。
ZW32-12F_630-20户外智能真空断路器技术说明
技术说明产品型号：ZW32-12F/630-20 产品名称：户外智能真空断路器浙江永固输配电设备气有限公司ZW32-12F户外智能真空断路器一、概述ZW32-12F型户外智能真空断路器为额定电压12KV，三相交流50Hz的户外配电设备。
主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。
适用于变电站及工矿企业配电系统中作保护和控制之用更适合用于城市、农村电网建设改造及频繁操作的场所。
该断路器带有隔离刀闸，有明显的隔离断口，自带PT可供断路器储能及操作电源，内置遥控控制器，有良好的涌流保护、过电流保护及故障瞬动功能和涌流延时功能。
射频遥控在50米内可以准确分合，并能防止误动作。
带有合成零序保护，具有自备操作电源AC220V自备电压回路有高压保险。
与控制器联接可以达到四遥远方通讯、三段式过流保护、三次重合闸以及零序电流保护功能。
故障事件记录并追忆功能。
二、适用工作环境1）安装地点海拔高度不超过1500m。
（超过1500m在工艺上加海拔修正系数）2）周围环境温度最高+40℃，最低-25℃。
3）相对湿度在周围环境温度为+25℃时，日平均相对不超过95%，月平均相对湿度不超过90%。
4）地震烈度不超过8度。
5）风压：不超过700Pa(相当于风速34m/s)；6）振幅：无经常性剧烈震动场所；7）防污染等级Ⅳ级三、执行标准GB11022 《交流开关设备通用技术条件》GB311.7-1989 《高压输变电设备的绝缘配合》DL/T593-1996 《高压开关设备的共用定货技术条件》DL/T402-2007 《高压交流断路器订货技术条件》DL/T403 《12～40.5KV高压真空断路器订货技术条件》ＧＢ5583 《互感器局部放电测量》GB1984 《高压断路器》GB1207 《电压互感器》GB1208 《电流互感器》GB3804－90 《3－63kV交流高压负荷开关》GB/T16927.1 《高压试验技术》GB156-93 《标准电压》GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》GB5582 《高压电力设备外绝缘污秽等级》GB2900 《电工名词术语》GB5273 《变压器、高压电器和套管的接线端子》GB191 《包装储运标志》DL/T615 《交流高压断路器参数选用导则》DL/T620 《交流电气装置的过电压保护和绝缘配合》SD176-86 《3～500KV交流电力系统金属氧化物避雷器技术条件》DL/T486-2000《交流高压隔离开关接地开关订货技术条件》DL/T813-2002《12KV高压交流重合器技术协议》DL/T5222-2005《导体和电器选择设计技术规定》DL/T726-2002 《电力用电压互感器订货技术条件》四、ZW32-12F户外高压真空开关主要技术特征真空断路器1.同型号真空断路器所配用的真空灭弧室，其安装方式、端部联结方式及联结尺寸全部统一，完全保证了真空灭弧室的互换性。
ZW32智能户外柱上断路器讲解
谢谢大家！
IP67
2.2断路器机械特性参数
序号 1 2 3 4 5 6 7 8 9 10
名
称
触头开距
触头超行程
平均合闸速度
平均分闸速度
合闸触头弹跳时间
各相回路电阻
合闸时间
分闸时间
三相不同期性
外部相间中心距
单位 mm mm m/s m/s ms μΩ ms ms mm mm
参数 9±1 2±0.5 1.2±0.2 0.6±0.2 ≤2 ≤100 25～60 18～45 ≤2 280
三、仓库调试
1.开关本体调试 1.1 外观检查
四、柱上开关现场安装 1.支架安装 1）支架采用镀锌材料制作，施工单位按照供货商提供的设备外形图纸 提前加工好支架，一般支架加工好后再热镀锌，如需现场对镀锌材料进 行加工（如钻孔或焊接时，应进行防腐处理。） 2）按设计要求在杆上安装好支架，并紧固。 3）支架安装应牢固、平整，水平倾斜不应>1%。
kV
12
3
额定短路开断电流
kA
20
4
额定短路持续时间
S
4
5
额定短路关合电流
kA
50
6
额定短路开断次数
次
30
7
机械寿命
次
>10000
8
额定操作顺序
O-0.3S-CO-180S-CO
9
工频耐受电压（对地、断口）
kV
42／48
10 雷电耐受冲击电流（对地、断口）
kV
75／85
11
外壳防护等级
--
IP54-特殊定做
10kV智能户外柱上开关安装培训
一、使用场合
ZW32-12型真空断路器详细技术说明书
产品概述ZW32-12(F)□/T系列户外高压交流智能真空断路器(以下简称“智能断路器”), 为额定电压1 2kV、三相交流50Hz的户外高压配电开关设备, 主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流, 适用于变电站及工矿企业配电系统中作保护和控制之用, 亦可用于农村电网等需要频繁操作的场所。
智能断路器符合GB 1984—2014《高压交流断路器》、DL/T 402—2007《高压交流断路器订货技术条件》、DL/T 403—2000《12kV～40.5kV高压真空断路器订货技术条件》及DL/T 721—2013《配电自动化系统远方终端》等技术标准。
适用场所海拔: 不超过1000m, 如海拔高于1000m，则额定绝缘水平应进行相应修正;环境温度: 上限+45℃, 下限-40℃，最大日温差25K;湿度: 日相对湿度平均值≤95%, 月相对湿度平均值≤90%;太阳辐射强度: ≥0.1W/cm2;风速: 34m/s;风压: 700Pa;污秽等级: e级;覆冰厚度: ≤10mm;耐受地震能力: 水平加速度0.3g, 垂直加速度0.2g。
结构功能特点总体结构为三相支柱式, 壳体密封性能良好;外壳(箱体) 采用SUS304无磁不锈钢材料, 经进口氩弧焊机精密焊接并亮化(抛光)处理, 外观精美, 永不锈蚀;真空灭弧室通过绝缘拉杆与操动机构连接, 性能稳定可靠;真空灭弧室与主导电回路及绝缘支撑等部件用环氧树脂经APG工艺浇注成一个有机的整体, 并采用硅橡胶包封,具有良好的抗凝露性能和机械强度; 采用高性能的小型化弹簧操动机构, 其结构简单, 机械寿命长, 兼具电动、手动储能及分、合闸操作功能;结构新颖, 体积小, 重量轻, 便于安装;可实现三段式保护、零序接地保护、重合闸及远方通信等功能。
技术参数外形尺寸。

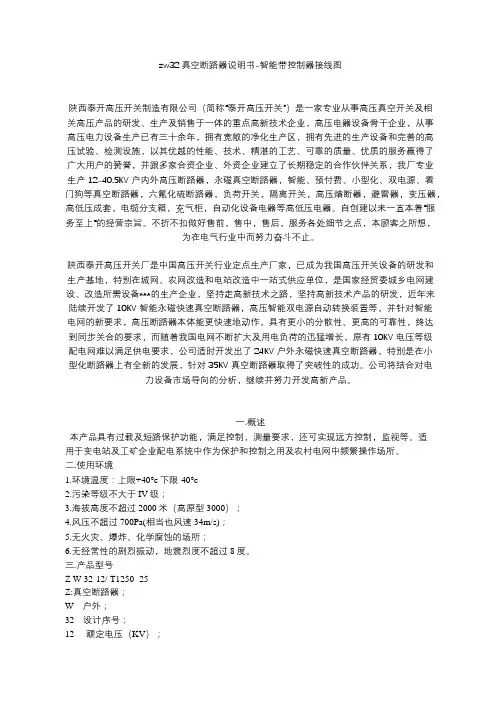

zw32真空断路器说明书-智能带控制器接线图
zw32真空断路器说明书-智能带控制器接线图陕西泰开高压开关制造有限公司（简称“泰开高压开关”）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。
自创建以来一直本着“服务至上“的经营宗旨。
不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。
公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。
一.概述本产品具有过载及短路保护功能，满足控制，测量要求，还可实现远方控制，监视等。
适用于变电站及工矿企业配电系统中作为保护和控制之用及农村电网中频繁操作场所。
ZW32-12智能永磁真空断路器说明书
ZW32-12/M630-20户外智能高压永磁真空断路器安装使用说明书1 概述ZW32-12型永磁真空断路器采用了独特设计的永磁机构和高可靠性的RN2012智能控制器构成。
该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用，并具有0～3次自动重合闸。
◆极高的可靠性◆在整个寿命期间完全免维护◆具有高机械寿命和电寿命◆整机体积小，重量轻，便于安装◆具有标准继电保护和快速自动重合闸功能1.1 使用条件☐周围空气温度：-30℃～+60℃；☐海拔高度：不超过2000米；☐风速不超过34m/s；☐来自开关设备和控制设备外部的振动或地动是可以忽略的；☐污秽等级：Ⅳ级；☐储存温度-40℃～+85℃。
1.2 技术参数断路器的主要技术参数断路器的主要机械参数控制器主要技术指标ZW32-12型真空永磁断路器主要由集成固封极柱、电流互感器、永磁操动机构及箱体组成。
该型号断路器为小型化设计，外壳采用优质不锈钢箱体。
同时配有手动紧急分闸装置。
隔离开关和电流互感器可根据用户需要选择。
ZW32-12型永磁真空断路器的控制由配套的智能控制单元完成。
可就地实现开关分合闸操作，也可以通过通信接口由远方遥控操作。
断路器的其他信息也可以传输到控制中心，通信通道可以选择电缆、光纤、GPRS/CDMA、GSM等。
智能控制单元接近断路器安装，通过控制电缆与断路器连接。
智能控制单元的电源分主备供电，主电源为AC或DC 220V，由高压线路经PT取得；后备电源由蓄电池提供（安装于智能控制单元箱内）。
当正常工作时主电源对后备电源充电；当主电源失去时，由后备电源供电，仍可完成对断路器的控制以及控制单元内的其他操作，后备电源（满载时）可维持整机不小于48小时工作。
断路器操动机构中设有手动紧急分闸把手，作为控制系统或电源故障时紧急分闸操作之用。
ZW32-12/D断路器内部结构原理图1：永磁机构；2：手动分闸转轮；3：驱动扁钢；4：辅助开关；5：分闸弹簧6：壳体；7：绝缘拉杆；8：下绝缘筒；9：软连接；10：上绝缘筒；11：真空灭弧室灭弧原理：ZW32-12型真空永磁断路器采用真空灭弧室，以真空作为灭弧和绝缘介质，具有极高的真空度。
zw32高压断路器技术参数
zw32高压断路器技术参数2014年4月12日zw32高压断路器目录1、概述……………………………………………………………………………2、结构特征和工作原理…………………………………………………………3、技术特征………………………………………………………………………4、安装、调试与维护……………………………………………………………5、运输、验收及保管……………………………………………………………6、随机文件………………………………………………………………………7、订货须知………………………………………………………………………8、产品执行的标准及编号………………………………………………………9、隔离部分技术说明……………………………………………………………1zw32高压断路器概述1.1产品型号、名称、规格ZW 32 -12 M /400(630)-16(20)1.2产品用途及使用范围、使用条件ZW32-12 M型zw32高压断路器（以下简断路器）为额定电压12KV，三相交流50HZ 的户外配电设备。
主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。
适用于变电站及工矿企业配电系统中作保护和控制之用，也适用于农村电网及频繁操作场所。
本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的方法等内容。
1.3使用的环境条件a.海拔高度不超过1000米；b.周围空气温度：-45℃~+40℃日温差：日变化不大于25℃；c.风速不大于35m/s；d.无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。
2.zw32高压断路器结构特征和工作原理2.1断路器总体结构及特点断路器由三相高压系统及内装操动部件的主体箱构成，主体箱上设有供安装固定、吊运用支座和吊身。
外形结构及安装尺寸见图一。
2.1.1装有真空灭弧室的柱上真空断路器开断性能稳定可靠，具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻和使用寿命长等特点。
ZW32系列高压真空断路器说明书介绍
ZW32 系列高压真空断路器说明书产品归纳产品型号及名称ZW32-12型户外高压真空断路器主要用途ZW32-12系列户外高压真空断路器（以下简称“断路器”）用于交流 50Hz、额定电压 12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。
断路器可配置重合控制器能鉴别电流特点并实现多次自动重合闸或永久故障的隔断；自备 PT作为电源，成为有电压、电流信号输出并可控制的智能断路器；由电子 PT供给电源并可达成过流延时、涌流延时、短路速断的三段复合保护。
功能特点可配用弹簧操动机构，拥有开断关合负荷电流、过载电流及短路电流等基本功能，是 ZW32-12系列的基本型。
断路器与隔走开关配合使用可组成拥有明显断口的“组合断路器”（以下简称“组合断路器”）。
在隔走开关上可供用户选择使用硅橡胶绝缘护套，该护套拥有防雨雪风沙、抗污秽腐化的特点，可有效防备隔走开关的冰冻和氧化。
断路器能够加装避雷器，避雷器可依照用户要求装在进、出线任意侧；断路器可配装涌流控制器，使其拥有躲涌流和过流速断的功能；断路器可加装 2～3 个测量或计量互感器。
可配重合控制器组成重合器型智能断路器。
基本型与重合控制器配合适用于易取电源的场合， PT 型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统除掉瞬时故障，自动恢复供电，也可隔断永久故障，实现配网自动化。
使断路器具备 1～3 次重合闸功能，且重合器参数能够整定。
智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数能够连续整定；智能断路器具备小电流接地保护功能，且参数能够连续整定；智能断路器既能够实现有线远方控制，也可在杆下无线遥控。
可配有电压互感器，电压互感器从线路高压侧取电，可依照需要供给给自己或其他控制设备 220V、110V、100V的电压；该断路器（小水电型）可用于线路电压的监测，当过电压或欠电压时，控制器自动断开断路器，可广泛用于小水电支路与主电网的并网分支处，实现网络的监控和故障的自动隔断；该断路器（计量型）可输出级精度的电压、电流信号，是农网变电所、站外散点开关和简单计量开关的理想选择。
ZW32智能户外柱上断路器讲解
谢谢大家！
kV
12
3
额定短路开断电流
kA
20
4
额定短路持续时间
S
4
5
额定短路关合电流
kA
50
6
额定短路开断次数
次
30
7
机械寿命
次
>10000
8
额定操作顺序
O-0.3S-CO-180S-CO
9
工频耐受电压（对地、断口）
kV
42／48
10 雷电耐受冲击电流（对地、断口）
பைடு நூலகம்
kV
75／85
11
外壳防护等级
--
IP54-特殊定做
操作开关等的过电压冲击 。
单相电源互感器：干式硅橡胶结构，10/√3/0.22/0.1/√3 ，负载500VA 时为220V,3000VA/1秒钟,作为开关电源变压器用,测量绕组三容量 20VA， 0.5级，100V。
三相零序一体式电源电压互感器：户外干式硅橡胶结构，
10/√3/0.22/0.1/√3/100，负载500VA时为220V,3000VA/1秒钟,作为开关电 源变压器用,测量绕组三容量 60VA，0.5级，开口三角输出电压100V，带 内置式熔断器。
★ 断路器可装设二相或三相干式电流互感器，供电流自动脱扣保护和测 量，电流互感器安装于断路器出线端，采用插拔结构，维护方便。
★ 一体式零序电流互感器，零序电流互感器为我公司自主研发，并具有 专利技术，一体式零序电流互感器提高了继电保护动作可靠性，解决 了支柱式断路器不能安装零序电流互感器难题。
★ 断路器可根据用户需要，在断路器进线侧安装三相联动隔离开关，在 隔离开关分闸状态下有明显的可见断口，并具备与断路器本体之间的 防误连锁，维护方便，安全可靠。
ZW32M-12安装使用说明书
ZW32M型永磁户外真空断路器安装使用说明书有限公司1.概况ZW32M-12型户外高压永磁真空断路器(以下简称断路器)是三相交流50Hz，适用于额定电压为7.2～12kV的户外高压开关设备。
断路器符合国标GB1984《高压交流断路器》及专业标准JB3855《3.6～40.5kV户外交流高压真空断路器》和相关的IEC标准。
可供工矿企业、发电厂以及变电站作电气设备的控制和保护之用，并适用于频繁操作的场所。
断路器具有多次开断和快速重合闸的能力。
断路器采用永磁操动机构，断路器机械寿命为5万次，5万次之内，无需检修、调整，实现了高可靠，长寿命。
2. 技术参数2.1断路器型号、名称及含义Z W 32 M –12 G / 630 – 20额定短路开断电流（kA）额定电流(A)带隔离开关额定电压(kV)永磁操动机构产品设计序号户外真空断路器2.2使用环境条件a) 环境温度不高于+ 45 ℃，不低于– 35 ℃；b) 空气相对湿度：日平均值不大于95%，月平均值不大于90%；饱和蒸汽压：日平均值不大于2.2×10-3 MPa，月平均值不大于1.8×10-3 MPa；在高湿度期温度急降时，可能凝露；c) 海拔高度不超过1000 米；d) 地震烈度不超过8级；e) 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。
客户如有其它特殊要求，可在订货时提出，我公司可给予最大满足。
2.3技术数据2.3.1断路器主要技术参数，见下表1。
表1 主要技术参数表2 机械特性参数2.4 结构尺寸3. 整体结构特点3.1 断路器总体结构采用操动机构和灭弧室上下布置的形式，真空灭弧室纵向安装在一个管状的绝缘筒内。
绝缘筒由户外环氧树脂浇注而成，因而特别抗爬电。
这种结构不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下，也可对电压效应呈现出高阻态。
3.2 断路器操动机构采用永磁操动机构，具有电动分、合闸和紧急分闸三种功能。
ZW32真空断路器说明书
ZW32-12/630(1250)-20(25)户外交流高压真空断路器安装使用说明书(使用前必须仔细阅读说明书)第一章户外交流高压真空断路器1.1 产品概述ZW32-12型户外真空断路器是额定电压12kV的户外高压开关设备，主要用于城网和农网的配电系统中，作为分、合负荷电流、过载电流及短路电流之用。
也可用于其它类似场所，还可用为城市区12kV级电网的分段开关。
还可与配网自动化装置组成户外真空重合器、分段器，智能型控制设备。
ZW32-12型户外真空断路器采用密封结构设计，壳内除环氧支座外，不再有辅助绝缘材料，套管垂直安装，输出与输入端是横向布置，即便于架空线联接，也利于电缆的接入；整体成型套管，可保证良好的气密性。
可配置隔离刀闸，具备明显断开点，维护方便、安全。
本产品符合以下标准及规范：GB1984 《交流高压断路器》GB11022《高压开关设备通用技术条件》GB311.1《高压输变电设备的绝缘配合》DL/T593 《高压开关设备的共用订货技术条件》DL/T402 《交流高压断路器订货技术条件》1.2 型号含义例如：ZW32-12P/630-20户外高压真空断路器，不锈钢外壳、电动机构、额定电流630A、额定开断电流为20kA。
1.3 工作条件本产品适用于以下工作条件：a、周围空气温度：-40℃~+85℃；B、海拨高度：不超过2500m；c、相对湿度：日平均不大于95%，月平均不大于90%；d、风压：不超过700Pa（相当于风速34m/s）；e、空气污秽程度：按GB5582规定为IV级；F、地震烈度：不超过8度。
1.4 附加其它装置后主要性能1.4.1 可加装户外隔离开关和断路器形成一体化，断路器与隔离开关具有可靠的机构联锁，具有防误操作功能。
1.4.2 可加装外置电子PT，使断路器具有操作电源和具有防涌流，过流保护，就近遥控控制功能。
1.4.3 可加装避雷器，避雷器可根据用户需要装于电源侧或负荷侧。
zw32断路器技术参数
ZW32-12/630-12.5ZW32-12/630-20ZW32-12/T630-12.5ZW32-12/T630-20ZW32-12G/630-12.5ZW32-12G/630-20ZW32-12G/T630-12.5ZW32-12G/T630-20ZW32-12/1250-20ZW32真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。
可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。
根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。
采用高压电压互感器结构外置，一体安装均可。
ZW32-12G/1250-20，ZW32-12系列柱式户外高压真空断路器是三相交流50hz、额定电压12kv的户外高压开关设备。
适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。
断路器为全新的小型化设计，全封闭结构，独特的灭弧室封装技术，密封性能好、防潮、防凝露，适用于高温潮湿地区。
zw32-12G断路器隔离开关组合电器是由zw32断路器隔离开关两大部分组成。
(1)海拔高度不高于1000m(2)环境温度上限+40℃、下限-30℃(3)风压不超过700Pa(相当于风速34m/s)(4)无经常性的剧烈震动(5)防污秽等级Ⅲ级若有特殊使用条件，请申明协商特殊处理。
•主要技术参数名称单位 ZW32-12(G)/1250-20 ZW32-12(G)/T630-16 ZW32-12(G)/T630-20额定电压 kV 12额定电流 A1250 630 630额定短路开断电流 kA 20 16 20额定短中关合电流（峰值） 31.5 40 50额定峰值耐受电流 31.5 40 50额定短时耐受电流 20 16 20额定短路持续时间 S 4额定绝缘水平雷电冲击耐受电压（峰值） kV 相间、对地75，断口851min工频耐受电压相间、对地42，断口48额定操作顺序分 -0.3s- 合 -180s- 合分（电动机构）额定短路电流开断次数次 30机械寿命 10000额定操作电压（分合线圈） v DC220,100, AC220动静头允许磨损累计厚度 mm 3过电流脱扣器额定电流 A 5电流互感器电流比 200/5 400/5 600/5（可根据客户情况调整）触头开距 mm 9±1触头超程 2±0.5平均分闸速度 m/s 1.2±0.3平均合闸速度 0.6±0.2分闸时间 ms 30-60合闸时间 20-40合闸弹跳时间≤20三相分合闸同期性≤2每相回路直流电阻μΩ ≤80储能电机额定电压 V -220额定功率 W 200储能时间S ≤8LW3G-12系列SF6断路器详细说明：主要功能特点：本产品具有结构简单、灭弧和绝缘性能优良、操作功小、额定参数高、电寿命和不检修周期长（20年）等显著优点：1、开关箱体采用不锈钢制造，达到了永久使用的耐腐要求；2、装设高气压泄压装置，即使发生内部故障，也不会因为箱体内气体压力突然升高而将箱体损坏；3、装设低气压闭锁报警装置，预防断路器在过低的气压下开断短路电流发生故障,提高开关运行的可靠性；4、除了端子进出线，还增加了绝缘电缆进出线，有效地避免因外来因素而引发的进出线端子相间短路故障；5、除了陶瓷套管外，还可以提供多种方案，包括有机绝缘子套管,彻底杜绝因外力和雷电造成的瓷瓶破裂和因瓷质因素造成的开裂。
ZW32分界开关说明书(启轩电气)
ZW32-12F/T630-20 户外交流高压分界真空断路器使用说明书乐清市启轩电气有限公司一、概 述ZW32-12F 型户外交流高压真空分界断路器（以下简称分界断路器）是我公司自主研发的一 款新型产品，分界断路器是集真空断路器、分界断路器、分段器四大开关于 一体的多功能智能化装置产品，主要配置由真空分界断路器本体、MGK16 型控制器、外置电压互感器 （注：配网自动化环网线路中可选双侧PT ）三大部分组成，产品广泛用于10kV 城市、农村配电网架空环网线路中作分段隔离开关 联络开关、可实行环网线路负荷调配的 自动化开关装置，在大用户供电的分支线路中可作为分界开关（俗称看门狗），馈线架空配电 网络作分界断路器分段器之用，真空分界断路器具有远程管理模式，保护控制功能及通讯 功能。
能可靠判断、检测界内毫安级零序电流及相间短路故障电流，实现自动切除单相接地 故障和相间短路故障。
本安装使用说明书规定了分界断路器的引用标准、使用环境条件、型号和额定参数、结 构特点、工作原理、订货须知、以及操作、安装、使用、维护的方法等内容。
二、分界断路器的功能自动切除单相接地故障，当用户支线发生单相接地故障时，分界断路器自动分闸，变电站及馈线上的其它分支用户感受不到故障的发生。
自动隔离相间短路故障，当用户支线发生相间短路故障时，分界断路器先于变电站出线保护开关跳闸，自动隔离故障线路，不会波及馈线上的其它分支用户停电。
快速定位故障点，当用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其主动报送故障信息，电力公司可迅速派员到场排查；分界断路器如配有通信模块，则 动将信息报送到电力管理中心。
监控用户负荷，当分界断路器可配置有线或无线通信附件，将监测数据传送到电力管理中心，实现对用户负荷的远方实时数据监控。
远方操作功能，用户可以通过手机短信或计算机后台方式操作真空分界断路器分闸。
三、使用的环境条件1) 海拔高度：≤2000米2) 环境温度：户外 -30℃~ +55℃ 最高年平均气温20℃ 最高日平均气温30℃ 3) 相对湿度：95% （25℃）4) 抗震能力：地面水平加速度 0.3g 地面垂直加速度 0.15g 5）地震烈度：7度 6) 最大日温差： 25℃7) 日照强度(风速0.5m/s 时)：0.1W/cm2 8) 最大风速：34m/s 9) 最大覆冰厚度：10mm10) 安装位置：户外 、10kV 架空线路用户责任分界点处11）接地方式：中性点不接地、经消弧线圈接地及低电阻接地。
人民电器 ZW32M-12永磁式户外高压真空断路器 产品说明书
产品型号及含义使用环境条件1、环境温度：-40+40℃;2、海拔不超过2000m ，2000以上与用户协商3、风压不超过700Pa (相当于风速34m /s )4、相对温度日平均值不大于95%，月平均值不大于90%；5、空气污秽程Ⅲ级；6、周围空气不应受腐蚀性气体或可燃性气体等明显污染；7、无经常性剧烈振动。
℃kA )A )kV )概述ZW32M-12户外永磁式真空断路器采用真空灭弧原理、永磁操动机构，集成微处理技术、现代通讯技术和新型开关材料于一体。
额定电压为12kV ，50Hz 三相交流的户外配电设备。
该产品户广泛适用于城电网中作为分断或联络开关，或用于农网配电系统户外变电站出线开关，可以有效地完成传统的重合器的工作，分、合负荷电流和开断短路电流。
主要功能特点● 智能化控制功能：该断路器具有就地开关状态控制、三段式过流保护、三次自动重合闸等功能外，还有RS-485通讯接口能实现遥测、遥调、遥控、遥讯等功能，适用于各种规模的自动化配电系统。
● 永磁式操作机构：本断路器采用目前最先进的永磁式操作机构，机构零部件不磨损，其机械寿命可达到30000次，是普通弹簧机构的3倍。
由于永磁机构机械零件数量比弹簧机构减小了70%，开关的可靠性得到大幅度提高。
● 全密封的结构设计：该断路器的真空灭弧室，操作机构及操作联杆全密封在断路器底座内，解决了凝露对断路器零件的锈蚀，产品可以达到10年内免维护。
● 小型化结构：断路器采用新型复合固体绝缘材料，将真空灭弧室、主导电回路、绝缘支撑等有机地组合成为一个集成固封极柱，彻底解决了真空灭弧室小型化与满足外绝缘要求的矛盾。
整个产品设计先进合理，结构紧凑，内部无凝露，机构无锈蚀。
ZW32M-12户外永磁式高压真空断路器038主要技术参数 机械特性参数表 ZW32M-12户外永磁式高压真空断路器高压电器039图3 ZW32M断路器安装尺寸外形及安装尺寸订货须知1、产品的型号、名称、数量、额定电压和额定电流。
(完整word版)智能ZW32技术参数说明书
ZW32-12型户外交流高压智能真空断路器安装使用说明书许昌普锐鑫电气有限公司一、概述ZW32-12F 型户外交流高压真空分界断路器（以下简称分界断路器）是我公司自主研发的一款新型产品，分界断路器是集真空断路器、分界断路器、分段器，隔离开关四大开关于一体的多功能智能化装置产品，主要配置由真空分界断路器本体、型控制器、外置电压互感器（注：配网自动化环网线路中可选双侧PT ）三大部分组成，产品广泛用于10kV 城市、农村配电网架空环网线路中作分段隔离开关 联络开关、可实行环网线路负荷调配的 自动化开关装置，在大用户供电的分支线路中可作为分界开关（俗称看门狗），馈线架空配电 网络作分界断路器分段器之用，真空分界断路器具有远程管理模式，保护控制功能及通讯 功能。
能可靠判断、检测界内零序电流及相间短路故障电流，实现自动切除单相接地 故障和相间短路故障。
本安装使用说明书规定了分界断路器的引用标准、使用环境条件、型号和额定参数、结构特点、工作原理、订货须知、以及操作、安装、使用、维护的方法等内容。
二、产品型号及含义户外真空断路器设计序号额定电压（）分界型额定电流（）额定短路开断电流（□-□三、使用的环境条件3.1海拔高度：≤2000米 3.2环境温度：户外-30℃~+55℃ 最高年平均气温20℃ 最高日平均气温30℃3.3相对湿度：95%（25℃）3.4抗震能力：地面水平加速度:0.3g地面垂直加速度0.15g3.5地震强度：7级3.6最大日温差：25℃3.7日照强度(风速0.5m/s时)：0.1W/cm23.8最大风速：34m/s3.9最大覆冰厚度：10mm3.10安装位置：户外、10kV架空线路用户责任分界点处3.11接地方式：中性点不接地、经消弧线圈接地及低电阻接地。
四、控制器及分界断路器的功能4.1 控制器的功能◇速断保护◇过流保护◇三次重合闸◇重合闸后加速◇涌流保护◇零序保护◇实时时钟◇事件记录◇实时状态查询◇智能掌上电脑控制◇ GSM短信控制4.2 控制器的特点◇可带485/232通讯接口，或通过智能掌上机、GSM短信无线实现远距离监控；◇重合闸后加速功能：当开关重合于永久性故障时，会加速跳闸；◇三次重合闸延时时间可以调整；◇跳合闸回路采用防误动设计，并具有防跳功能；◇零序电流可以区分区内和区外故障；遥控分合闸采用了防止误动设计；4.3 控制器结构特点a) 控制器为微机型的继电保护及监控装置；b) 控制器具有耐候性强、抗凝露的防护特点；c) 通过航空接插件与开关本体进行连接；d) 连接可靠性好、防护等级高。
ZW32-12型高压永磁真空断路器及有关控制器使用说明
第一章概述随着计算机技术、传感器技术和网络通信技术的发展以及电力系统中配网运行要求的提高，功能单一的一次设备在配电网络的应用中日益显示出其不便之处，因而从配电网系统的全局着眼，开发基于节点（终端）的高压永磁真空断路器已势在必行。
基于这一思想，北京四方华能电气设备开发研制了ZW32－12型高压永磁真空断路器，它集微处理机技术、现代网络通讯技术和新型开关制造技术于一体，广泛适用于城市电网作为分断或联络开关，或用于农网配电系统户外变电站作为出线开关，可有效完成传统的重合器的工作，分、合负荷电流和短路电流。
装置内部所配置的测量保护控制和通讯功能可充分满足配电自动化系统要求。
ZW32－12型高压永磁真空断路器为组合式系列化产品：可选配组合隔离开关，为线路检修提供可视断口；断路器配用永磁操动机构，与真空灭弧室形成最良好的配合完成操作功能，合分动作稳定可靠；整个产品设计先进合理、结构紧凑，箱体完全密封，内部无凝露，机件无锈蚀，开关可靠性大大提高；采用新型复合固体绝缘结构，将真空灭弧室、主导电回路、绝缘支撑等有机地组合成为一个集成固封极柱，彻底解决了真空灭弧室小型化与满足外绝缘要求的矛盾；套管竖向布置，输出与输入端是横向布置，即便于架空线联接，也利于电缆的接入；选配的隔离开关带有手动操动机构，两者构成机械防误操作闭锁；断路器和隔离开关的基座外壳有不锈钢和普通钢板经达克罗防锈处理两种可选，可达到在有效使用期（10年）内无需油漆维护；智能控制单元内的电源系统保证在无日光照射时提供至少180小时的电池持续供电，能控制开关进行可靠动作。
由于ZW32－12型智能一体化真空断路器应用了多项专利技术，使它具有很多优点：无SF6、无油，受环境影响小、有利于环境保护；单元尺寸小、重量轻、便于柱上安装；智能控制单元紧凑适用可以简单地安装在柱子的下方，可选配无线遥控器，可以在200米范围内控制开关的分合；适用于城乡电网就地操作和远方控制；除了电池每6至7年更换一次外，断路器本体基本终身免维护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 产品合格证一份。 2. 安装使用说明书一份。 2. 控制器说明书一份。 3. 装箱单一份。 4. 出厂检验报告一份。
依据选定的安装方式加工安装金具，安装金具详 加工尺寸附件图。 2. 准备安装附件
以下是单台设备所需的附件数量： 1）高压避雷器 6 个 （电源侧和负荷侧各 3 个）； 2）10kV 绝缘子 （规格和数量依据安装方式和电杆的大小而定）； 3 抱箍 （规格和数量依据安装方式和电杆的大小而定）； 4 接地导线。 3. 待装设备检查 外观检查内容：
户负荷，当分界断路器可配置有线或无线通信附件，将监测数据传送到电 力
管理中心，实现对用户负荷的远方实时数据监控。远方操作功能，用户可以
通过手机短信或计算机后台方式操作真空分界断路器分闸。
五、产品结构和特点
分界断路器在 ZW32-12 型真空断路器基础上进行了优化改进，与外置电压 互感器及智能控制器组成，通过全密封防水型航空接插件和户 外密封电缆进行 电气连接。 分界断路器采用专用的弹簧操动机构（或永磁机构），具备手、电 动储能，手、电动合闸，手、电动 分闸功能。 分界断路器外置 1 只零序 CT， 变比为 20/1，0.1～5A （一次电流）区段保持线性关系， 额定负载 1Ω，额定 负载下的变比误差应小于 3%。一次零序电流为 400A，二次输出电流有效值不小 于 5A。额定短时耐受电流 16kA、20kA、25kA,4S。 分界断路器外置 2 只单相 CT，变比 600/5（或用户指定的变比），额定负载 10Ω，精度 10P20，额定短时 耐受 电流 16kA、20kA,4S。分界断路器采用外置式 PT，装于电源侧，变比 10000V/220V，容量 300VA，精度 3P 级，控制器和断路器的操作电源和电压信 号均由 PT 提供。
单相接地故障
ห้องสมุดไป่ตู้
中性点不接地系统用户界外 中性点经消弧线圈接地用户 界外
不动作
中性点经小电阻接地用户界 先于变电站保护动作跳闸
内
中性点经小电阻接地用户界 不动作
外
相间 短路 故障
一般先于变电站开关跳闸
4. 断路器功能特点
1.自动切除单相接地故障，当用户支线发生单相接地故障时，分界断路 器自
动分闸，变电站及馈线上的其它分支用户感受不到故障的发生。
◇ 重合闸后加速功能：当开关重合于永久性故障时，会加速跳闸； ◇ 三次重合闸延时时间可以调整； ◇ 跳合闸回路采用防误动设计，并具有防跳功能； ◇ 零序电流可以区分区内和区外故障；遥控分合闸采用了防止误动设计；
3. 控制器结构特点 a) 控制器为微机型的继电保护及监控装置； b) 控制器具有耐候性强、抗凝露的防护特点； c) 通过航空接插件与开关本体进行连接； d) 连接可靠性好、防护等级高。
最高年平均气温 20℃ 最高日平均气温 30℃
3.3 相对湿度：95%（25℃） 4. 抗震能力：地面水平加速度:0.3g
地面垂直加速度 0.15g 5. 地震强度：7 级 6. 最大日温差：25℃ 7. 日照强度(风速 0.5m/s 时)：0.1W/cm2 8. 最大风速：34m/s 9. 最大覆冰厚度：10mm 10. 安装位置：户外 、10kV 架空线路用户责任分界点处 11. 接地方式：中性点不接地、经消弧线圈接地及低电阻接地。
10000 次
12 额定操作电压及辅助回路额定电压 AC220V
6.1.2 分界断路器装配调整后达到的数据
（1）触头开距
9±1mm
（2）触头超额行程
2±0.5mm
（3）平均分闸速度
1.2±0.3m/s
（4）平均合闸速度
0.6±0.2m/s
（5）触头合闸弹跳时间 ≤2ms
（6）三相分闸同期性
≤2ms
（7）重量加外置 PT：150kg
结构特点 1.该断路器由三相支柱、机构箱组成，结构简单明了，三相支柱及电流互感 器采用户外环氧树脂固体或硅橡胶绝缘，具有耐高低温、耐紫外线、耐老化等 优点；采用小型化弹簧操动机构，分合闸能耗低，机构传动输出采用主轴滑动 方式，无扭力损耗，分合传动件少，可靠性高；电流互感器安装于动端出线， 维护更换方便。
2. 自动隔离相间短路故障，当用户支线发生相间短路故障时，分界断路 器先
于变电站出线保护开关跳闸，自动隔离故障线路，不会波及馈线上的其它 分
支用户停电。
3. 快速定位故障点，当用户支线故障造成分界断路器保护动作后，仅责 任用
户停电，由其主动报送故障信息，电力公司可迅速派员到场排查。
4. 分界断路器如配有通信模块，则自动将信息报送到电力管理中心。监 控用
输入模拟量通道有：A 相电流、C 相电流、零序电流、供电侧 AC 相间电压； 控制器通过实时监测上述模拟量的值并与定值比较来判定线路故障，从而进行 相应的处理。下表为不同系统的故障处理结果。
故障性质及故障 点
保护处理
中性点不接地系统用户界内 中性点经消弧线圈接地用户 界内
经延时判定为永久性接地后跳闸
本安装使用说明书规定了分界断路器的引用标准、使用环境条件、型号和 额定参数、结构特点、工作原理、订货须知、以及操作、安装、使用、维护的 方法等内容。
二、产品型号及含义
□-□
额定短路开断电流（ 额定电流（ ） 分界型 额定电压（ ） 设计序号 户外真空断路器
三、使用的环境条件
3.1 海拔高度：≤2000 米 3.2 环境温度：户外-30℃~+55℃
5. 操作机构新颖、简单、动作可靠、体积小、机构寿命可达 1 万次。
6. 断路器的安装方式可采用单杆或双杆方式。
六、主要技术参数
1. 断路器主要技术参数
1. 主要技术参数
（1 ）额定电压
12kV
（2） 1min 工频干 试
42/48(断口)kV
湿试
34kV
（3）雷电冲击耐压(峰值)
75/85(断口)kV
四、控制器及分界断路器的功能
4.1 控制器的功能 ◇速断保护 ◇ 过流保护 ◇ 三次重合闸 ◇ 重合闸后加速 ◇涌流保护 ◇ 零序保护 ◇ 实时时钟 ◇ 事件记录 ◇ 实时状态查询 ◇ 智能掌上电脑控制 ◇ GSM短信控制
2. 控制器的特点 ◇ 可带485/232通讯接口，或通过智能掌上机、GSM短信无线实现远距离 监 控；
七、 安装使用
7.1 分界断路器外形及安装尺寸
7.2.ZW32-12F 型分界断路器单杆座式安装示意图
1
合分
分
3 5
2
A
B
4
6
图 1 安装示意图
1：柱上开关 2；高压互感器 3：控制器安装架 4：BF1-1D4G 看门狗控制器 5：电线杆 6：控制电缆、电源电缆 3. 安装前的准备工作： 1. 金具加工
ZW32-12 型户外交流高压智能真空断路器
安装使用说明书
许昌普锐鑫电气有限公司
一、概述
ZW32-12F 型户外交流高压真空分界断路器（以下简称分界断路器）是我 公司自主研发的一款新型产品，分界断路器是集真空断路器、分界断路器、分 段器，隔离开关四大开关于一体的多功能智能化装置产品，主要配置由真空分 界断路器本体、型控制器、外置电压互感器（注：配网自动化环网线路中可选 双侧 PT）三大部分组成，产品广泛用于 10kV 城市、农村配电网架空环网线路 中作分段隔离开关 联络开关、可实行环网线路负荷调配的 自动化开关装置， 在大用户供电的分支线路中可作为分界开关（俗称看门狗），馈线架空配电 网 络作分界断路器分段器之用，真空分界断路器具有远程管理模式，保护控制功 能及通讯 功能。能可靠判断、检测界内零序电流及相间短路故障电流，实现自 动切除单相接地 故障和相间短路故障。
九、订货须知
9.1.订货时应说明产品的型号。例如分界断路器的额定电流、额定短路开断电 流、数量、产品配置(如电流互感器变比、精度、容量、数量、出厂变比)等。 9.2.用户须提出安装方式，选择相应的安装架和紧固附件。 9.3.用户可根据使用要求选择相应的功能配置，如 GPRS 控制器，分界断路器本 体是否配带隔离开关和备品备件。
该断路器可装隔离开关，三相联动，在隔离开关分闸状态下有明显的可见 断口，具备与断路器本体之间的防误联锁，维护方便，安全。 2.装有真空灭弧室的高压真空断路器开断性能稳定可靠，具有无燃烧和爆炸 危
险、安全、免维护、体积小、重量轻（＜100kg）和使用寿命长等特点。 3.断路器采用全封闭结构，密封性能好，有防潮、防凝露性能，适应于高温 潮湿地区使用。 4.断路器的合、分闸可手动可电动操作及远方操作。可与控制器配套实现配 电自动化，也可与重合控制器配合组成重合器。
倾斜，需采取防震措施。 2. 验收
用户收到分界断路器后应进行如下工作。
1. 检查包装是否损坏。 2. 对照产品装箱单检查件是否齐全、附件及备件是否齐全。 3. 检查断路器铭牌上的技术参数、产品合格证是否符合订货要求。 8 . 3 . 贮存
分界断路器应存放在干燥、通风、防潮及防有害气体侵袭的室内，长期存 放应定期检查环境是否符合要求。装箱、开箱和保管应在干燥的室内， 产品及 各部件要进行核 是否完整和相符。
（4）额定电流
630/1250（A）
（5）额定短路开断电流
20（kA）
（6）额定操作顺序(弹簧操作机构) 分-0.3s-合分-6s-合分-6s-合分-6s-合分
（7）额定短路开断电流次数
30 次
（8）额定短路关合电流(峰值)
50kA
（9）额定峰值耐受电流
50kA
（10）额定短时耐受电流
20 kA
11 机械寿命
1 紧固和密封是否完好？ 2 出线套管和壳体有无损伤？ 3 控制插座及插针是否完好？ 4 操作手柄及分合指针是否在正常位置？ 5 核 产品的额定电压、额定电流与实际情况是否相符，并用机构所具有 的 合、分闸方式进行试操作，以检查各项指标是否正确。
