高中物理必修一打点计时器练习题

合集下载

高一物理打点计时器专项练习题

高一物理打点计时器专项练习题及答案一、单项选择题每小题6分，共30分1.电磁阻攻计时器采用的电源就是a.交流220vb.直流220vc.交流10v以下d.直流10v以下2.电火花计时器所用的电源是50hz的交流电，其相邻点间的时间间隔是t，若纸带上共打出n个点，纸带上记录的时间为t，则下列各式正确的是a.t=0.1s，t=ntb.t=0.05s，t=n-1tc.t=0.02s，t=n-1td.t=0.02s，t=nt3.如下图右图，根据阻攻计时器拿下的纸带推论哪条纸带则表示物体搞匀速运动4.在实验中，某同学得到一条打点清晰的纸带如图所示，要求测出d点瞬时速度.本实验采用包含d点在内的一段间隔中的平均速度粗略地代表d点的瞬时速度，下列几种方法中最准确的是a.=vd，δt1=0.12sb.=vd，δt2=0.06sc.=vd，δt3=0.1sd.=vd，δt4=0.04s5.大华以一定速度回去同学家送来一本书，逗留一会儿后，又以相同速率沿原路回到家中，则右图的v-t图象可以则表示他的运动情况的就是二、多项选择题每小题6分，共18分6.用阻攻计时器时应特别注意a.无论使用电磁打点计时器还是电火花打点计时器，都应该把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面b.采用阻攻计时器时应先接电源，再带动纸带c.使用打点计时器在拉动纸带时，拉动的方向应与限位孔平行d.采用电磁阻攻计时器和电火花阻攻计时器都应当将计时器先紧固在桌子上7.打点计时器打出的纸带a.能够精确地求出来某点的瞬时速度b.只能粗略地求出某点的瞬时速度c.能够精确地求出来某段时间内的平均速度d.可以任意地利用某段时间内的平均速度代表某点的瞬时速度8.根据阻攻计时器拿下的纸带，我们可以不利用公式排序就能够轻易获得的物理量就是a.时间间隔b.位移c.平均速度d.瞬时速度三、非选择题共52分9.14分后根据右图右图的电磁阻攻计时器结构图，表示各主要部件的名称：①________，②________，③________，④________，⑤________，⑥________，⑦________.10.4分用接在50hz交流电源上的打点计时器，测定小车速度，某次实验中得到一条纸带，如下图所示，从比较清晰的点起，每五个打印点取一个计数点，分别标明0、1、2、3、4…，量得0与1两点间距离x1=30mm,3与4两点间距离x2=48mm，则小车在0与1两点间平均速度为________m/s，在3与4两点间平均速度为__________m/s.答案：1.c2.c 计时器所用电源就是50hz的交流电，相连点间的时间间隔t=s=0.02s，它拿下n个点，记录的时间t=n-1t，所以只有c恰当.3.b 匀速直线运动中相等位移所用的时间相等.通过题意打点计时器打出的点与点之间的时间都相同，只要点与点之间的距离相等，就可判断物体做匀速直线运动.4.d 排序瞬时速度时，所挑加速度愈长，求出的平均速度越吻合瞬时速度，另一方面，某一点的平均速度更吻合于这一段中间时刻的瞬时速度，所以a，b，c项不最合适.ce间不含两个阻攻间隔，δtce=2t=0.04s，d项对.5.d 小华去同学家和返回家中的两个过程中，速度等大反向，小华在同学家停留时，速度v=0，故可以表示他运动情况的是d项.6.bcd a选项中，都必须把纸带沿着限位孔，但在采用电磁阻攻计时器时，就是把轴上的复写纸片压在纸带的上面.而电火花计时器，就是把墨粉纸盘套在纸盘轴上，并缠在两条白纸拎之间若用一条纸带时，就是把墨粉纸放到纸带的上面.b选项中先接电源，再带动纸带，这样可以确保使尽可能多的点踢在纸带上，能够较好地掌控实验展开，b恰当.c选项中带动纸带的方向与限位孔平行，能够增大纸带与限位孔之间的摩擦，c恰当.为了避免实验过程中计时器的移动，实验前都必须先把计时器紧固在桌子上，d恰当.7.bc8.ab 根据阻攻计时器拿下的纸带，我们可以晓得相连两点的时间间隔为0.02s，还可以轻易用刻度尺测到两点间的距离，即为加速度，至于平均速度、瞬时速度，必须用公式排序，所以a，b恰当，c，d不恰当.9.电源接线柱线圈振片永久磁铁振针限位孔复写纸10.0.3 0.48解析：0～1两点间的平均速度v1==m/s=0.3m/s,3～4两点间的平均速度v2==m/s=0.48m/s.11.10分某学生在用阻攻计时器搞测量坯变速箱直线运动的实验时，其已经开始时的装配图如图所示，其中存有错误与欠妥之处，恳请把它打听出.12.12分如图所示，打点计时器所用电源的频率为50hz，某次实验中得到的一条纸带，测量情况如图所示，求：1纸带在a，c间的平均速度;2纸带在a，d间的平均速度;3b点的瞬时速度更吻合于哪个平均速度?13.12分如下图所示，为某次实验时打出的纸带，打点计时器每隔0.02s打一个点，图中o点为第一个点，a，b，c，d为每隔两点选定的计数点.根据图中标出的数据，打a，d点时间内纸带的平均速度有多大?打b点时刻纸带的瞬时速度有多大?计算的依据是什么?你能算出打od点时间内纸带的平均速度吗?为什么?11.电磁阻攻计时器必须直奔交流电，而图上所接为直流电源，似乎就是个错误;已经开始时，小车距定滑轮端的太将近，向前运动的余地太小，以致纸带上遗留下的计时点骤增，给测量增添不便，产生很大误差.12.10.35m/s 20.42m/s30.35m/s解析：从刻度尺上读出ac=0.0140m，ad=0.0250m;打点周期t=0.02s，δtac=0.04s，δtad=0.06s.由公式v=得ac=0.0140÷0.04m/s=0.35m/s.ad=0.0250÷0.06m/s≈0.42m/s，b点的瞬时速度更接近于0.35m/s.13.见到解析解析：根据平均速度和瞬时速度的定义式求解.ad段的平均速度ad==cm/s≈154.17cm/s.当时间间隔很短时，可以用平均速度替代瞬时速度，故b点的瞬时速度vb==cm/s≈141.67cm/s.由于不知道od点间有多少个点，也不知道od段的时间间隔，无法算出od段的平均速度.。

高一物理上打点计时器练习题

必修一打点计时器知识点1:电磁打点计时器和电火花计时器⑴电磁打点计时器： 6 V 以下低压交流电源交流电源频率为50 Hz 每隔0.02 s 打一个点⑵电火花计时器： 220 V 交流电源交流电源频率为50 Hz 每隔0.02 s 打一次点(3)注意①电火花计时器工作时，纸带运动时受到阻力小，比电磁打点计时器实验误差小。

②打在纸带上的点，记录了纸带运动的时间，如果把纸带跟物体连在一起，纸带上的点就相应地表示出运动物体在不同时刻的位置。

知识点2:注意当物体做匀变速直线运动时中间时刻的瞬时速度等于这一段时间的平均速度 t x v t=2 2212v v v t +=1.打点计时器的打点周期取决于( )A ．电压高低B ．交流电的频率C ．永久磁铁的磁性强弱D ．振针与复写纸间的距离2.在用打点计时器研究物体运动时，为了得到物体完整的运动情况，对接通电源和让纸带（随物体）开始运动，这两个操作的先后顺序应当是（）A ．先接通电源，后释放纸带B ．先释放纸带，后接通电源C ．释放纸带的同时接通电源D ．先接通电源或先释放纸带都可以3.本实验中，关于计数点间时间间隔的下列说法中正确的有（）多选A ．每隔四个点取一个计数点，则计数点间的时间间隔为0.10秒B ．每四个点取一个计数点，则计数点间的时间间隔是O.08秒C ．每隔五个点取一个计数点，则计数点间的时间间隔为0.08秒D ．每五个点取一个计数点，则计数点间的时间间隔为0.10秒4.打点计时器所用的电源是50Hz 的交流电，其相邻点的时间间隔是T ，若纸带上共打出N 个点，这纸带上记录的时间为t ，则下列各式正确的是（）A ．T=0.02 s ，t=NTB ．T=0.05 s ，t=（N-1）TC ．T=0.02 s ，t=（N-1）TD ．T=0.05 s ，t=NT5.一同学在用打点计时器做实验时，纸带上打出的不是圆点，而是如图所示的一些短线，这可能是因为( )A ．打点计时器错接在直流电源上B ．电源电压不稳定C ．电源的频率不稳定D ．振针压得过紧6.在实验过程中，对于减小实验误差有益的是( )多选A ．选取记数点，把每打5个点的时间间隔作为一个时间单位B ．使小车运动的加速度尽量小些C ．舍去纸带上密集的点，只利用点迹清晰、点间间隔适当的那一部分进行测量、计算D ．选用各处平整程度、光滑程度相同的长木板做实验7.如图所示为一辆做匀变速直线运动的小车带动的纸带的一段，A 、B 、C 、D 四个点为计数点，相邻两个计数点之间还有四个点（未画出），其中AB=4.20cm ，AC=8.80cm ，AD=13.80cm ，电源的频率为50Hz ，当打下B 点时，小车的瞬时速度为______m/s ．知识点3:当物体做匀加速直线运动(或匀减速直线运动)时,对于打点计时器上的点存在一个公式:2aT x=∆ 342312x x x x x x x-=-=-=∆ 21544aT x x x =∆=- 21524T x x T x a -=∆=1.在“测定匀变速直线运动加速度”的实验中，交流电的周期是0.02s ，得到的记录纸带如图所示，图中的点为记数点，在每两相邻的记数点间还有4个点没有画出，则小车运动的加速度为（）A ．0.2m/s 2B ．2.0m/s 2C ．20.0m/s 2D ．200.0m/s 22.在做《研究匀变速直线运动》的实验中，利用打点计时器在纸带上打出了一系列的点，如图所示，设各相邻记数点之间的距离分别为s 1、s 2、s 3、…、s 6，相邻两记数点间的时间间隔为T ，则下列关系式中正确的是（）3.研究小车的匀变速运动，记录纸带如图所示，图中两计数点间有四个点未画出．已知打点计时器所用电源的频率为50Hz ，则小车运动的加速度a=______m/s 2，打P 点时小车运动的v=______m/s ．4.在用电火花计时器“研究匀变速直线运动”的实验中，如图所示的是一次记录小车运动情况的纸带，图中A 、B 、C 、D 、E 为相邻的计数点，相邻计数点间还有四个点未画出.（1）电火花计时器的工作电压是______V 的交流电．使用时，要把纸带穿过______，当接通电源、按下脉冲开关时，计时器发出的脉冲电流经放电针、墨粉纸盘，产生______，于是就在运动的纸带上就打出一行点迹．（2）根据_______________________________可以判定小车做匀加速运动.（3）根据运动学有关公式可求得 =1.38m ／s ，=_________m ／s ，=3.90m ／s.（4）利用求得的数值作出小车的v-t 图线（以打A 点时开始记时）。

高中物理必修一(人教版)1.4 实验：用打点计时器测速度

1.4 实验：用打点计时器测速度同步练习一、单选题1.打点计时器是中学研究物体运动时常用的实验器材，常见的有电磁打点计时器和电火花计时器两种．关于电磁打点计时器和电火花计时器的比较，下列说法正确的是（）A. 电磁打点计时器使用交流电源，电火花计时器使用直流电源B. 它们都是使用10V以下的交流电源C. 当电源频率为50Hz时，它们都是每隔0.02s打一个点D. 电火花计时器工作时，纸带运动受到的阻力较小，所以实验误差也较小【答案】C,D【考点】打点计时器的使用【解析】【解答】解：A、电磁打点计时器和电火花计时器都使用交流电源，A不符合题意；B、电磁打点计时器工作电压是4V～6V交流电源，电火花打点计时器的电压是220V交流电源，B不符合题意；C、当电源频率为50Hz时，它们都是每隔0.02s打一个点，C符合题意；D、电火花计时器工作时，纸带运动受到的阻力较小，误差较小，D符合题意；故答案为：CD．【分析】本题考查打点计时器工作原理。

电磁打点计时器使用电源是低压交流电源，而电火花打点计时器是220V交流电源；当电源频率为50Hz时，它们都是每隔0.02s打一个点。

2.在你练习使用打点计时器时，小车拖动纸带并在上面打下了一系列的小点．根据你所打出点的纸带，在判断纸带表示的运动是匀速直线运动还是变速直线运动时（）A. 应通过测量纸带表示的运动的全程来判断B. 必须通过计算任意两点间的平均速度来判断C. 必须通过计算全程的平均速度来判断D. 可以通过测量每相邻两点间的距离，看其是否都相等来判断【答案】D【考点】打点计时器的使用【解析】【解答】物体在一条直线上运动，且在相等的时间间隔内通过的位移相等，这种运动称为匀速直线运动；如果在相等的时间里位移不等，这种运动就叫做变速直线运动．纸带上相邻的计时点的时间间隔相等，可以通过测量每相邻两点间的距离，看其是否都相等来判断，D符合题意，ABC不符合题意。

故答案为：D【分析】利用打点计时器打出纸带判断纸带运动情况时，应看相等时间内位移的变化规律确定质点的运动情况。

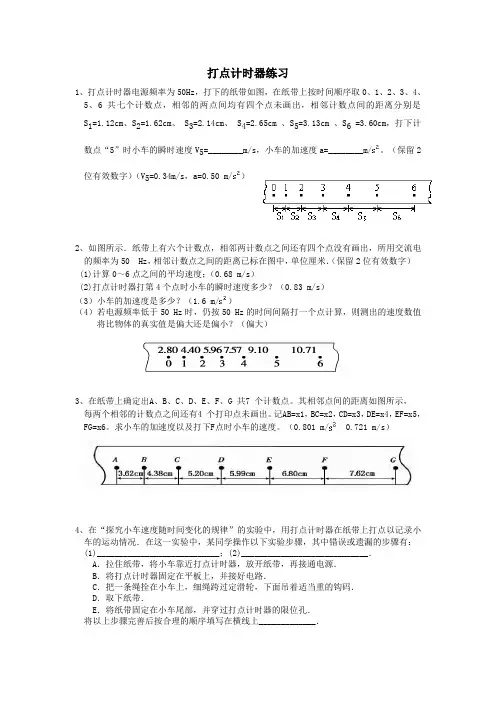

打点计时器试卷习题精选附答案(出试卷可选用)

打点计时器练习1、打点计时器电源频率为50Hz，打下的纸带如图，在纸带上按时间顺序取0、1、2、3、4、5、6共七个计数点，相邻的两点间均有四个点未画出，相邻计数点间的距离分别是S1=1.12cm、S2=1.62cm、 S3=2.14cm、 S4=2.65cm 、S5=3.13cm 、S6 =3.60cm，打下计数点“5”时小车的瞬时速度V5=________m/s，小车的加速度a=________m/。

（保留2位有效数字）（V5=0.34m/s，a=0.50 m/）2、如图所示．纸带上有六个计数点，相邻两计数点之间还有四个点没有画出，所用交流电的频率为50 Hz，相邻计数点之间的距离已标在图中，单位厘米．（保留2位有效数字）(1)计算0～6点之间的平均速度；（0.68 m/s）(2)打点计时器打第4个点时小车的瞬时速度多少？（0.83 m/s）（3）小车的加速度是多少？（1.6 m/）（4）若电源频率低于50 Hz时，仍按50 Hz的时间间隔打一个点计算，则测出的速度数值将比物体的真实值是偏大还是偏小？（偏大）3、在纸带上确定出A、B、C、D、E、F、G 共7 个计数点。

其相邻点间的距离如图所示，每两个相邻的计数点之间还有4 个打印点未画出。

记AB=x1，BC=x2，CD=x3，DE=x4，EF=x5，FG=x6。

求小车的加速度以及打下F点时小车的速度。

（0.801 m/ 0.721 m/s）4、在“探究小车速度随时间变化的规律”的实验中，用打点计时器在纸带上打点以记录小车的运动情况．在这一实验中，某同学操作以下实验步骤，其中错误或遗漏的步骤有：(1)____________________________；(2)_____________________________．A．拉住纸带，将小车靠近打点计时器，放开纸带，再接通电源．B．将打点计时器固定在平板上，并接好电路．C．把一条绳拴在小车上，细绳跨过定滑轮，下面吊着适当重的钩码．D．取下纸带．E．将纸带固定在小车尾部，并穿过打点计时器的限位孔．将以上步骤完善后按合理的顺序填写在横线上_____________．答案(1)A中应先接通电源再释放纸带(2)D中取下纸带前应先断开电源（3）：BECAD5、图示纸带是由斜面下滑的小车通过打点计时器拉出来的，打点的时间间隔是0.02s，现按每10个点划分纸带，数据已标在图上，则小车运动的加速度为_________（a=0.75m/）6、打点计时器是一种使用_______（选交流或直流）电源的计时仪器，电磁式使用______V，电火花式使用______V。

人教版必修一物理第一章第四节实验：用打点计时器测速度习题

一、单选题人教版必修一物理第一章第四节实验：用打点计时器测速度习题1. 图是做匀变速直线运动的物体从打点计时器打出的纸带纸带上面每打一点的时间间隔是，且每两个记数点间还有四个计时点已知，，，，，则第三个记数点的速度等于A ．B ．C ．D ．2. 如图是利用打点计时器记录物体做匀加速直线运动所得到的纸带，纸带上依次打下了0、1、2、3、4、5六个点，相邻两点间的距离如图所示，时间间隔均为T ，则两计数点1、4之间物体的平均速度大小是B ．D ．D ．振针与复写纸之间的距离C ．永久磁铁的磁性强弱B ．交流电源的频率A ．直流电压的高低打点计时器打点的周期取决于（）3.C ．A ．二、多选题三、实验题4. 电磁打点计时器是一种使用交流电源的计时仪器，根据打点计时器打出的纸带，不经计算，通过测量可以从纸带上直接得到的物理量是（）A ．时间间隔B ．位移C ．平均速度D ．瞬时速度5. 下列实验过程中正确使用打点计时器的步骤顺序是（）①启动电源，用手水平地拉动纸带，纸带上就打出一行小点②关掉电源③取下纸带，从能够看清的某个点开始，往后数若干个点，如果数出n 个点，这些点划分出的间隔数是（n -1），由此计算出纸带从第1个点到第n 个点的运动时间④把纸带装好⑤了解打点计时器的结构，然后把它固定在桌子上⑥用刻度尺测量出从第1个点到第n 个点的距离．A ．⑤④①②③⑥B ．⑤④①③⑥②C ．⑤④①⑥③②D ．⑤④①②⑥③6. 如图为同一个打点计时器打出的四条纸带,则( )A ．甲纸带加速度最大B ．乙纸带加速度最大C ．丁纸带平均速度最小D ．丙纸带平均速度最大7. 如图所示，可用一支笔和一块表做成一台简单的“打点计时器”，为了提高计时的准确性，应掌握的操作要领是_______A．使纸带做匀速运动B．使纸带做匀加速运动C．使打点时间间隔相等D．使打点时间间隔为0.02s8. 下图为接在周期为T=0.02s低压交流电源上的打点计时器，在纸带做匀加速直线运动时打出的一条纸带，图中所示的是每打5个点所取的记数点，但第3个记数点没有画出．由图数据可求得：（1）该物体的加速度为 m/s2.（2）第3个记数点与第2个记数点的距离约为 cm.（3）打第3个点时该物体的速度约为 m/s．9. 实验课上同学们利用打点计时器等器材，研究小车做匀变速直线运动的规律．其中一个小组的同学从所打的几条纸带中选取了一条点迹清晰的纸带，如图所示．图中O、A、B、C、D是按打点先后顺序依次选取的计数点，在纸带上选定的相邻两个记数点之间还有四个打出点没有画出．（1）打点计时器使用的交流电频率为50Hz，则相邻两个计数点间的时间间隔为___s；10. 电火花打点计时器使用的是______电源填“直流”或“交流”，若电源的频率是50Hz ，则每隔______秒打一个点，打出的相邻两点间的时间间隔是______填“相同的”或“不同的”11. 某次用电火花计时器做实验获得的纸带如图所示，则B 点在刻度尺上的读数为________cm ，B 运动到E 的时间为________s ，BD 间的平均速度为_________m/s ．12. 如图是某次实验中得到的一条纸带，其中0到6是七个计数点，相邻计数点间还有4个点未画出，打点计时器的工作频率是50Hz ，各点间距如图，则打计数点2时小车的速度为______；小车的加速度为______计算结果均保留3位有效数字13. 电磁打点计时器和电火花打点计时器都是使用______填“直流”或“交流”电源的计时仪器，使用打点计时器时要先______填“接通电源”或“让纸带开始运动”再______填“接通电源”或“让纸带开始运动”若已知电源频率为50Hz ，则打点计时器在纸带上打相邻两点的时间间隔为______保留两位有效数字）（2）由图中的数据可知，打点计时器打下C 点时小车运动的速度大小是________m/s ，小车运动的加速度大小是________m/s 2．（计算结果均14. 某同学使用打点计时器测量当地的重力加速度。

高一物理打点计时器实验专题

高一物理打点计时器实验专题一．选择题1．电磁打点计时器或电火花打点计时器都是一种使用交流电源的计时仪器，根据打点计时器打出的纸带，我们可以从纸带上直接得到的物理量是（）A．平均速度B．位移大小C．加速度D．瞬时速度2．小明同学拉着穿过打点计时器的纸带的一端，向左运动，在纸带上打出了一系列的点，点迹分布如图所示，请你由此判断纸带的运动情况是（）A．先匀速直线运动后减速直线运动B．先加速直线运动后匀速直线运动C．先减速直线运动后加速直线运动D．先加速直线运动后减速直线运动3．关于打点计时器，下列说法正确的是（）A．纸带上打的点越密，说明物体运动得越快B．电火花计时器使用的是220V交流电源C．电火花计时器比电磁打点计时器打点频率高D．实验时应先释放小车，后接通打点计时器的电源4．关于电磁打点计时器的使用，下列说法正确的是（）A．电磁打点计时器使用的是10V以下的直流电源B．在测量物体速度时，先让物体运动，后接通打点计时器的电源C．使用的电源电压越高，打点的时间间隔就越大D．纸带上打的点越密，说明物体运动的越慢5．你左手拿一块表，右手拿一支笔，当你的合作伙伴沿直线运动拉动一条纸带，使纸带在你的笔下向前移动时，每隔1s用笔在纸带上点下一个点，这就做成了一台“打点计时器”．如果在纸带上打下了10个点，在打下的这些点的过程中，纸带的运动时间是（）A．1 s B．9 s C．10 s D．11 s6．如图所示为同一打点计时器在四条水平运动的纸带上打出的点，其中a，b间的平均速度最大的是哪一条？（）A．B．C．D．7．某同学在实验中打出的一条纸带如图所示，计时器打点的时间间隔为0.02s。

他从比较清晰的点起，每五个点取一个计数点，则相邻两计数点间的时间间隔为（）A．0.1s B．0.01s C．1s D．0.02s8．如图所示为一条打点计时器正常工作时打出的纸带，其中A、B、C、D、E为计时器连续打下的五个点，且打点计时器每打一个点所用的时间为T．为求得计时器打点C时纸带的速度，则下列算式中最合理的是（）A．B．C．D．二．多选题9．打点计时器打出的一段纸带如图所示，打点计时器所用电源的频率为50Hz，A、B、C、D、E、F、G、H、I、J、K是纸带上打出的一组连续的点，0、1、2、3是每间隔三个点连续标出的4个计数点，下列说法正确的是（）A．两个相邻的计数点之间的时间为0.06sB．A、D两点间的平均速度小于H、K两点间的平均速度C．H点的瞬时速度可以用F、K两点间的平均速度粗略表示D．G、I两点间的平均速度可能比F、K两点间的平均速度更接近H点的瞬时速度10．用打点计时器时应注意（）A．无论使用电磁打点计时器还是电火花打点计时器，都应该把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面B．使用打点计时器时应先接电源，再拉动纸带C．使用打点计时器在拉动纸带时，拉动的方向应与限位孔平行D．电磁打点计时器应使用低压交流电源11．下列关于误差和有效数字的认识正确的是（）A．误差分为系统误差和偶然误差，误差是无法消除的B．系统误差可以通过多次测量求平均值来减小C．若用刻度尺测得某同学的身高是173.0cm，则173.0cm的最末一位0是估读的D．若用刻度尺测得一本书的长度是0.275m，则0.275m的第一位数字0是估读的12．如图所示是某同学在“用打点计时器测速度”实验中，根据纸带数据所得出的v﹣t图象，对其物理意义叙述正确的是（）A．在0～6s内，物体以2cm/s的速度做匀速直线运动B．在0～0.12s内物体的平均速度为2cm/sC．在0.12～0.16s内，物体的速度由2cm/s增加到4cm/sD．从8s初开始，物体以8cm/s的速度做匀速直线运动三．填空题13．如图是一位同学利用电磁打点计时器打出的一条纸带，相邻点的时间间隔为0.02s，纸带旁边是一把最小刻度为1mm的直尺，则拖着纸带做直线运动的物体在AC这段时间内的平均速度为m/s；物体运动到在B点的瞬时速度为m/s。

人教版高中物理必修一打点计时器综合练习.doc

高中物理学习材料（鼎尚**整理制作）打点计时器综合练习1下列关于打点计时器的说法中正确的是………………………………………（）A．打点计时器使用低压直流电源B．打点计时器使用低压交流电源C．使用打点计时器打出的纸带相邻两个点的时间间隔为0.02 sD．使用打点计时器打出的纸带相邻两个点的时间间隔为0.1 s2使用打点计时器时应注意…………………（）A．无论使用电磁打点计时器还是电火花计时器，都应该把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面B．使用打点计时器时应先接通电源，再拉动纸带C．使用打点计时器在拉动纸带时，拉动的方向应与限位孔平行D．使用打点计时器时应将打点计时器先固定在桌子上3打点计时器打出的纸带………………………（）A．能准确地求出某点的瞬时速度B．只能粗略地求出某点的瞬时速度C．能准确地求出某段时间内的平均速度D．可以任意地利用某段时间内的平均速度代表某点的瞬时速度41－4－4所示，根据打点计时器打出的纸带判断哪条纸带表示物体做匀速运动………（）ABC D图1－4－45某物体的速度一时间图象如图l－4－5所示，则该物体………（）A．做往复运动B．做匀变速直线运动C．朝某一方向做直线运动D．以上说法均不正确图l－4－5 图l－4－66甲、乙两物体的v－t图象如图l－4－6所示，则……………………（）A．甲、乙两物体都做匀速直线运动B．甲、乙两物体若在同一直线上，就一定B A7.5cm27.6cm 60.3cm 105.6cm C D E 会相遇C ．甲的速率大于乙的速D ．甲、乙两物体即使在同一直线上，也不一定会相遇7 某物体沿一直线运动，其v －t 图象如图1－4－7所示，则下列说法错误的是（）A ．第2 s 内和第3 s 内速度方向相反B ．第2 s 内和第3 s 内的速度方向相同C ．第3 s 内速度方向发生变化D ．第5 s 内速度方向与第1 s 内速度方向相反8 如图1－4－8所示是一条利用打点计时器打出的纸带，求A 点的瞬时速度．图1－4－89.某同学在“用打点计时器测速度”的实验中，用打点计时器记录了被小车拖动的纸带的运动情况，在纸带上确定出A 、B 、C 、D 、E 、F 、G 共7个计数点。

高一物理实验用打点计时器测速度试题

高一物理实验用打点计时器测速度试题1.打点计时器振针打点周期取决于（）。

A．交流电电压的高低B．交流电的频率C．永久性磁铁的磁性强弱D．振针与复写纸间的距离【答案】B【解析】打点计时器的打点频率取决于交流电的频率，跟电压等其他因素无关。

选B.2.使用电火花计时器在纸带上打点时，合理的操作顺序应该是（）。

A．接通电源的同时用手牵动纸带B．可以随意操作，没有先后顺序之分C．先接通电源，待打点稳定后再用手牵动纸带D．先用手牵动纸带，后接通电源【答案】C【解析】使用打点计时器开始时应先接通电源再释放纸带，要不然纸带落下来的才接通电源，打出的点很少，结束后应先断开电源再取走纸带，所以选C3.如图所示为同一打点计时器打出的4条纸带，其中，平均速度最大的是（）。

【答案】B【解析】跟据图中信息纸带的长度一样，所以时间短的平均速度大，即打的点少的时间短，所以B的平均速度最大，4.你左手拿一块表，右手拿一支笔。

当你的同伴沿直线拉动一条纸带，使纸带在你的笔下向前移动时，你每隔1 s用笔在纸带上打下一个点，这就组成了一台“打点计时器”。

如果在纸带上打下10个点，那么在打第1个点到打第10个点的过程中，纸带的运动时间是（）。

A．1 s B．10 sC．9 s D．无法确定【答案】C【解析】十个点有九个时间间隔，所以纸带运动的时间是9s，选C5.采用下列哪些措施，有利于减少纸带因受到摩擦而产生的误差（）。

A．改用6 V直流电源B．将电磁打点计时器换成电火花计时器C．用平整的纸带，不用褶皱的纸带D．纸带理顺摊平，不让它卷曲、歪斜【答案】BCD【解析】打点计时器需要交流电源，A错误。

电火花打点计时器是通过电火花将墨粉纸盘上的粉墨打到纸带上的，不需要接触，所以摩擦力小，B正确。

平整的纸带通过打点计时器时比褶皱的小，C正确。

将纸带理顺摊平，不让它卷曲、歪斜可减小纸带与计时器间的摩擦D正确。

6.某物体的运动规律如图所示，下列说法中正确的是（）。

高中物理1用打点计时器测速(测)(基础含解析)1高一1物理试题

积盾市安家阳光实验学校第一章运动的描述1．4 用打点计时器测速度一、题（60分，每题10分）1．电磁打点计时器是一种使用__________(填“高”或“低”)压交流电源的计时仪器，若电源的频率为50 Hz，者在处理数据时，将每隔3个打点取一个计数点，则每两个计数点间的时间间隔为__________s；如果在测匀变速直线运动的加速度时，者不知道工作电压的频率变为小于50 Hz，这样计算出的加速度值与真实值相比是__________(填“偏大”、“偏小”或“不变”)。

【答案】低 0.08 偏大【点睛】对于基本仪器的使用，我们不仅从理论上学习它，还要从实践上去了解它，自己动手去操作，深刻了解具体操作细节的含义，同时注意电火花计时器和电磁打点计时器在电压上的不同2．在“用打点计时器测速度”的中：（1）打点计时器使用的电源为（选填交流或直流）电源．（2）下列操作中正确的有（填选项代号）．A ．在释放小车前，小车要靠近打点计时器B．打点计时器放在长木板的有滑轮一端C．先接通电源，后释放小车D．电火花计时器使用低压6V以下交流电源（3）中，把打点计时器接50Hz交流电，打出的一条纸带如图．A、B、C、D、E为我们在纸带上所选的记数点．相邻计数点之间有四个点未画出（即相邻两点的时间间隔为0.1s），各点间的距离如下图所示，则在打D点时，小车的速度为m/s．（计算结果都保留两位有效数字）【答案】(1)交流；(2) A C．(3) 0.34．3．如图所示是用打点计时器测瞬时速度时得到的一条纸带的一，从0点开始依照打点的先后顺序取了一计数点，依次标为0、1、2、3、4、5、6…，各计数点中间还有4个点未画出，量得0、1间的距离x1＝5.19cm，1、2间的距离x2＝4.44cm，2、3间的距离x3＝3.68cm，3、4间的距离x4＝2.94cm，4、5间的距离x5＝2.19cm，5、6间的距离x6＝1.43cm，已知交流电频率f＝50Hz．（结．果都保留两位有效数字．．．．．．．．．．）根据上面记录，打点计时器在打点1时物体的速度v 1= ，打点2时物体的速度v 2= 。

高一物理打点计时器练习题

A．物体运动的时间； B．物体在不同时刻的位置；
C．物体在不同时刻的速度；D．物体在不同时间内的位移
3、手拖动纸带经过打点计时器后，在纸带上留下的点中有6个连续清晰的点，测出这6个点的第1点到第 6点的距离为18cm，则（） A．手运动的平均速度为0.03m/s B．手运动的平均速度为1.5m/s C．手运动的平均速度为1.8m/s D．手运动的平均速度为180m/s
A. 改用6V直流电源 B. 电源电压越低越好 C. 用平整的纸带，不用皱褶的纸带 D. 纸带理顺摊平，不让它卷曲、歪斜
13、接通电源与让纸带随物体运动，这两个操作的先后次序应当是（）
A. A.先接通电源，后释放纸带 B. B. 先释放纸带，后接通电源 C, 释放纸带的同时接通电源 D. 先释放纸带或先接通电源都可以
t
图1 -4
10、当纸带与运动物体连接时，打点计时器接通频率恒定的电源在纸带上打出一系列点迹。下列关于纸带上点迹的说法中，正确的是（）
A. 点迹越密集，说明物体运动越快
B. 点迹越密集，说明物体运动越慢
C. 点迹越密集，说明振针打点越快
D. 点迹越密集，说明振针打点越慢
11、为减小纸带因受到摩擦而产生的误差，下列措施正确的是（）
A．接在直流电源上 B．电源电压不稳 C．电源频率不稳 D．打点针压得过紧
20、用接在50 Hz 交流电源上的打点计时器，测定
小车速度，某次实验中得到一条纸带，如下图所示
，从比较清晰的点起，每五个打印点取一个记数点
，分别标明0、l、2、3、4……，量得0与 1两点间
距离x1=30mm，3与4两点间的距离x2=48mm，则
14、当纸带与运动物体连接时，打点计时器在纸带上打出点迹。下列关于纸带上点迹的说法中正确的是（）

人教版高一必修1第一章第4节实验：用打点计时器测速度课时练习

人教版高一必修1第一章第4节实验：用打点计时器测速度课时练习一、实验题1.打点计时器是高中物理实验中常用的实验器材，请完成下列有关问题．（1）如图所示是两种打点计时器的图片，其中图乙是________（选填“电磁打点”或“电火花”）计时器．（2）关于上述两种打点计时器，下列说法正确的是__________．A．甲图中的打点计时器使用直流电源，乙图中的打点计时器使用交流电源B．它们都使用10 V以下的交流电源C．当电源频率为50 Hz时，它们都是每隔0.02 s打一个点D．乙图中的打点计时器工作时，纸带运动受到的阻力较小，所以实验误差也较小2. 如图所示是一打点计时器打出的纸带，已知打点计时器所用电源的频率为50 Hz，0、1、2、3、4、5、6是七个计数点，每相邻两个计数点之间还有四个计时点未画出，测得各计数点到0点的距离如图所示，求出各计数点的瞬时速度并画出v-t图像．3. 像打点计时器一样，光电计时器也是一种研究物体运动情况的常用计时仪器，其结构如图甲所示，a 、b 分别是光电门的激光发射和接收装置，当有物体从a 、b 间通过时，光电计时器就可以显示物体的挡光时间．现利用图乙所示装置测量，乙图中MN 是水平桌面，PQ 是长1 m 左右的木板，Q 是木板与桌面的接触点，1和2是固定在木板上适当位置的两个光电门，与之连接的两个光电计时器没有画出．让滑块从木板的顶端滑下，光电门1、2各自连接的计时器显示的挡光时间分别为5.0×10－2 s 和2.0×10－2 s ．用游标卡尺测量小滑块的宽度d.读出滑块的宽度d ＝5.015 cm.则滑块通过光电门1的速度v 1＝________m/s ，滑块通过光电门2的速度v 2＝________m/s.4. 如图所示的四条纸带是某同学练习使用打点计时器得到的纸带（纸带的左端先通过打点计时器）．从点迹的分布情况可以判断：纸带________是匀速通过打点计时器的，纸带________是越走越快的，纸带________是开始越走越快，后来又越走越慢的．若所用电源的频率是50 Hz ，图中D 纸带，从A 点通过计时器到B 点通过计时器，历时________s ，位移为________m ，这段时间内纸带运动的平均速度是________m/s ，BC 段的平均速度是________m/s ，AD 段的平均速度是________m/s （保留两位小数） A BCD5. 图是某同学在做匀变速直线运动实验中获得的一条纸带．①已知打点计时器电源频率为50Hz ，则纸带上打相邻两点的时间间隔为_________．②ABCD 是纸带上四个计数点，每两个相邻计数点间有四个点没有画出．从图中读出A 、B 两点间距s __________；C 点对应的速度是________(计算结果保留三位有效数字)．(1)在如下基本步骤中，正确的排列顺序为________．使用电火花打点计时器分析物体运动情况的实验中：6.A．把电火花打点计时器固定在桌子上B．安放纸带C．松开纸带让物体带着纸带运动D．接通220 V交流电源E．按下脉冲输出开关，进行打点(2)在安放纸带时，要检查墨粉纸盘是否已经正确地套在________上，还要检查________是否夹在纸带之间．7. 用接在50 Hz交流电源上的打点计时器测定小车的运动情况．某次实验中得到的一条纸带如图所示，从比较清晰的点起，每五个点取一个计数点，分别标明0、1、2、3、…，量得0与1两点间的距离，2与3两点间的距离，则小车在0与1两点间的平均速度________m/s，在2与3两点间的平均速度________m/s．据此判定小车做________（选填“加速”或减速”）运动．8. 如图所示是用打点计时器测小车瞬时速度的实验时得到的一条纸带的一部分，从0点开始依照打点的先后依次标为0、1、2、3、4、5、6、…现在量得0、1间的距离x1=5.18 cm，1、2间的距离x2=4.40 cm，2、3间的距离x3=3.62 cm，3、4间的距离x4=2.78 cm，4、5间的距离x5=2.00 cm，5、6间的距离x6=1.22 cm（f=50 Hz）．（1）根据上面的记录，计算打点计时器在打1、2、3、4、5点时的速度并填在下表中．位置12345v/（m·s–1）_______________（2）根据（1）中表格的数据，在图中画出小车的速度–时间图象_________，并说明小车速度变化的特点_________．二、多选题9. 关于打点计时器的原理和使用方法，下列说法正确的是（）A．电火花计时器在纸带上打点是靠电火花和墨粉B．如果纸带上相邻两个计数点之间有四个计时点，则相邻两个计数点间的时间间隔是0.08 s（设电源频率为50 Hz）C．如果打点计时器在纸带上打下的点先密集后稀疏，则说明纸带的速度由小变大D．电磁打点计时器接在220 V电源上，电火花计时器接在6 V电源上10. 甲、乙两物体在同一条直线上运动，它们的速度一时间图线分别如图中a、b 所示，在时刻（）A．它们的运动方向相同B．甲一定在乙的后面C．甲的速度比乙的速度大D．乙的速度比甲的速度大11. 利用打点计时器打下的纸带( )A．能准确测定某点的瞬时速度B．能粗略测定某点的瞬时速度C．能较准确测定某段时间内的平均速度D．可用任意两点间的平均速度准确代表某点的瞬时速度12. 如图所示为甲、乙两质点的v-t图象．对于甲、乙两质点的运动，下列说法中正确的是（）A．甲向所选定的正方向运动，乙与甲的运动方向相反B．甲和乙的速度并不相同C．在相同的时间内，质点甲、乙的位移相同三、单选题D ．不管甲、乙是否从同一地点开始运动，它们之间的距离一定越来越大13. 如图甲所示是一种速度传感器的工作原理图，在这个系统中B 为一个能发射超声波的固定小盒子，工作时小盒子B 向匀速直线运动的被测物体发出短暂的超声波脉冲，脉冲被运动的物体反射后又被小盒子B 接收，从小盒子B 发射超声波开始计时，经D t 时间再次发射超声波脉冲，图乙是连续两次发射的超声波的位移—时间图像。

高一物理打点计时器实验专题

高中物理必修一打点计时器练习题

打点计时器练习题学生姓名：年级：老师：上课日期：时间：课次：1．（多选）通过打点计时器得到的一条纸带上的点迹不均匀，下列判断正确的是（）。

A．点迹密集的地方物体运动的速度较大B．点迹密集的地方物体运动的速度较小C．点迹不均匀说明物体做变速运动D．点迹不均匀说明打点计时器有故障2．（多选）如图四个图象中，表示匀速直线运动的是（）。

3．（多选）通过打点计时器打点得到的一条纸带上的点子分布不均匀，下列判断正确的是A．点子密集的地方物体运动的速度比较大B．点子密集的地方物体运动的速度比较小C．点子不均匀说明物体做变速运动D．点子不均匀说明打点计时器有故障5．如下图为物体运动时打点计时器打出的一条纸带，图中相邻的点间还有四个点，已知打点计时器接交流50 Hz的电源，则相邻的两点时间间隔为________ s ，d点的瞬时速度约为________ m/s.1．（多选）运动的物体带动纸带通过打点计时器，打下一系列的点，这些点的距离不一定相等，但这些点能说明A．运动物体在一段时间内的位移B．运动物体在一段时间内的运动快慢C．运动物体在某些时刻的速度D．运动物体的运动性质2．电磁打点计时器是一种能够按照相同的时间间隔，在纸带上连续打点的仪器，它使用_____（填“交流”或“直流”）电源，由学生电源供电，工作电压为_____V。

当电源的频率为50Hz时，它每隔_______s打一个点。

电火花打点计时器使用电压为______V。

3．电磁打点计时器是一种使用（填电源种类）的计时仪器，它的工作电压是4～6V，电源频率是50Hz，它每隔0．02s打一次点。

使用计时器打点时，应先，待打点计时器稳定后，再。

4．某同学在练习使用打点计时器时，得到了如图所示的纸带，从O点开始，每隔0.1 s取一个测量点．测得OA＝3.20 cm，AB＝3.90 cm，BC＝5.86 cm，CD＝7.58 cm，DE＝9.72 cm。

人教版高中物理必修一第一章《实验：用打点计时器测速度》练习题及答案

第四节实验:用打点计时器测速度【目标要求】1．知识与技能了解和练习使用电火花计时器和电磁打点计时器。

测定平均速度，画出v-t图象了解用图象研究物理问题的方法知道什么是速度时间图象，知道速度时间图象的物理意义。

以及如何用图象来表示速度和时间的关系２．过程与方法认识数学中的函数图象在物理学中的作用,实验时注意培养学生的操作习惯，培养学生具有一定的信息收集和处理能力，分析、解决问题能力３．情感、态度与价值观乐于探究与日常生活有关的物理学问题，初步体验探索自然规律的艰辛与喜悦，有主动与他人合作的精神【巩固教材—稳扎稳打】1．根据打点计时器打出的纸带，我们可以从纸带上直接得到的物理量是 ( ) A．时间间隔 B．平均速度C．位移 D．瞬时速度2．某同学将纸带穿过限位孔，接通打点计时器的电源，拉动纸带，但在纸带上打不上点，其可能原因是（）A．复写纸放反B．使用了直流电源C．振针过短D．纸带运动过快3．小车拖动的纸带经过打点计时器后，在纸带上留下的点中有6个连续清晰的点，测出这6个点间的距离为18 cm，则（ )A．小车运动的平均速度为0。

03m/sB．小车运动的平均速度为1.5m/sC．小车运动的平均速度为1。

8m/sD．小车运动的平均速度为180m/s4．某同学用手水平地拉动纸带通过打点计时器后，纸带上打下了一列点，他要根据这些点计算纸带运动的平均速度，下列操作正确的是 ( ）A．他首先查清共有多少个点B．首先从第一个能看清的点数起，查清共有多少个点C．分别测出每两个相邻清晰点间的距离，然后相加，把相加的结果作为所有能看清点间的长度,用来计算平均速度D．分别测出每两个相邻清晰点间的距离，用来计算各段的平均速度【重难突破—重拳出击】1．打点计时器打点的周期，决定于 ( )A．交流电压的高低B。

交流电的频率C．永久磁铁的磁性强弱D。

振针与复写纸间的距离2. 在“练习使用打点计时器"的实验中，下列操作正确的是（）A．打点前，小车应靠近打点计时器，要先接通电源，待计时器开始打点再释放小车B．要舍去纸带上密集点，然后选取计数点C．打点频率为50Hz,每四个点取一个计数点,则计数点之间的时间间隔为0.01SD．实验中应使小车速度尽量小些3. 一学生在练习使用电磁打点计时器时,纸带上打出的不是圆点,而是一些短线，这A．打点计时器错接在直流电源上；B．电源电压不稳定；C．打点计时器使用的电压频率不稳定；D．振针到复写纸片的距离太小4．某物体的v-t图象如图1-3所示,则该物体（ )A．做往复运动B．做匀速直线运动C．朝某一方向做直线运动D．以上说法均不正确5．在练习使用打点计时器的实验中，某同学操作中有以下实验步骤,步骤顺序排列正确的是 ( )①．把计时器上的电源插头插在交流220 V电源插座上，按下脉冲输出开关，用手水平的拉动两条纸带，纸带上就打下一列小点②．把电火花计时器固定在桌子上③. 将纸带穿过打点计时器的限位孔，检查墨粉纸盘是否已经正确的套在纸盘轴上,检查两条白纸带是否已经正确的穿好，墨粉纸盘是否已经夹在两条白纸带之间④．用刻度尺测量纸带通过的距离x⑤．取下纸带数一下纸带上共有多少个点,记为N，则点子的间隔数为（N —1)，纸带的运动时间为(N —1）0.02 s⑥．计算纸带运动的平均速度: v=Δx/Δt, 把结果填入下表： A ．①②③④⑤⑥ B. ②③①④⑤⑥ C. ②③①⑤④⑥ D. ②①③⑤④⑥6．某人在练习使用打点计时器的实验中拉动纸带经0.4 s 在纸带上应打下的计时点数目为（） A 。

高中物理--用打点计时器测速度练习(含答案)

高中物理--用打点计时器测速度练习(含答案)1.关于打点计时器及其操作,下列说法正确的是( )A.打点计时器是一种计时仪器,若使用电源的频率为50Hz,则每隔0.02s打一次点B.电磁打点计时器使用的是4～6的交流电或直流电,而电火花计时器使用的是220V的交流电C.实验操作时,先接通打点计时器然后让物体带动纸带运动D.实验操作时,让物体带动纸带运动的同时接通打点计时器2.关于打点计时器的使用,下列说法中正确的是( )A.电磁打点计时器使用的是6 V 以下的直流电源B.在测量物体速度时,先让物体运动,后接通打点计时器的电源C.使用的电源频率越高,打点的时间间隔就越小D.电源的电压越高,打点的时间间隔就越小3.关于打点计时器的使用,下列说法中正确的是( )A.电磁打点计时器应使用低压交流电源,交流电频率为50HzB.纸带必须穿过限位孔,并注意把纸带压在复写纸的上面C.要先通电,后释放纸带,纸带通过后立即切断电源D.为减小摩擦,每次测量应先将纸带理顺4.利用打点计时器打出的纸带( )A.能准确地求出某点的瞬时速度B.只能粗略地求出某点的瞬时速度C.不能准确地求出某段时间内的平均速度D.可以任意地利用某段时间内的平均速度代表某点的瞬时速度5.如图所示是同一打点计时器打出的4条纸带,在图示记录的时间内( )A.纸带均做匀速运动B.丙纸带的平均速度最大C.丁纸带的平均速度最大D.乙和丁纸带的平均速度一样大6.如图所示为在“研究匀变速直线运动”实验中获得的一条纸带,相邻计数点间的距离分别为12x x 、和3x ,时间间隔均为T ,则打点计时器打下点2时物体速度大小的表达式为( )A.32x x T -B.312x x T -C.1233x x x T ++D.232x x T+ 7.在实验中,打点计时器所用电源的频率为50Hz,下列关于计数点间时间间隔的说法中正确的是( )A.每隔四个点取一个计数点,则计数点间的时间间隔为0.10sB.每隔四个点取一个计数点,则计数点间的时间间隔为0.08sC.每隔五个点取一个计数点,则计数点间的时间间隔为0.08sD.每隔五个点取一个计数点,则计数点间的时间间隔为0.10s8.如图所示是“探究匀变速直线运动速度随时间变化规律”实验中打出的一条纸带的一段,A B 、两点为计数点,中间点迹为实际点迹,打点计时器电源的频率为50 Hz,则A B 、两点间的时间间隔为( )A.0.01 sB.0.02 sC.0.05 sD.0.10 s9.在“练习使用打点计时器”实验中,利用重物牵引小车,用电磁打点计时器打点,50Hz f =,得到一条清晰的纸带.取其中的...7A B C 、、、个点进行研究,这7个点和刻度尺标度的对应位置如图所示.(1)小车向_________运动(相对图中方位,填“左”或“右”);(2)A点到D点的距离是___________cm,打F点时小车的瞬时速度是_________m/s;(3)如果当时交变电流的频率是50Hzf=处理,那么速度的测量值将f=,而计算时仍按50Hz_____________(填“偏大”“偏小”或“相等”)(已知1/=).T f10.某同学在用打点计时器测速度”的实验中, 得到如图所示的纸带, 该同学所用的交流电源的频率为.在纸带上从点开始依次取了五个计数点, 且每相邻两个计数点间有3个点未画出, 其中.（1）每相邻两个计数点间的时间间隔为_____ s .（2）打点时纸带的速度大小为_____ , 纸带运动的加速度大小为_____ .（结果均保留位有效数字）11.电磁打点计时器是一种使用______(选填“直流”或“交流”)电源的计时仪器,电源的频率为,则它每隔______s打一次点.在某次“练习使用打点计时器”实验中,其中一段打点纸带如图所示,A、B.C. D是连续打出的四个点.由图中数据可知,纸带的运动是______(选填“匀速”或“变速”)运动,在纸带上打下A. D两点间运动的平均速度大小是______m/s.12.光电计时器是一种研究物体运动情况的常用计时仪器, 其结构如图甲所示, a、b分别是光电门的激光发射和接收装置, 当有物体从a、b间通过时, 光电计时器就可以精确地把物体从开始挡光到挡光结束的时间记录下来.利用图乙所示的装置可以测量滑块和长木板间的动摩擦因数, 图中MN是水平桌面, Q是长木板与桌面的接触点, 1和2是固定在长木板适当位置的两个光电门, 与之连接的两个光电计时器没有画出, 长木板顶端P点悬有一铅锤.实验时, 让滑块从长木板的顶端滑下, 光电门1.2各自连接的计时器显示的挡光时间分别为和.测量滑块的宽度d=10.10mm.(1)滑块通过光电门1时的速度＝________m/s, 滑块通过光电门2时的速度＝________m/s.(结果保留两位有效数字)(2)由此测得的瞬时速度和只是一个近似值, 它们实质上是通过光电门1和2时的________, 要使瞬时速度的测量值更接近于真实值, 可将________（填“滑块”或“光电门”）的宽度减小一些.答案以及解析1.答案: AC解析: 打点计时器是一种计时仪器,若使用电源的频率为50Hz,则每隔0.02s打一次点,A正确;电磁打点计时器的工作电源是4～6V的交流电,B错误;实验操作时,应先接通打点计时器,等打点计时器工作稳定后让物体带动纸带运动,C正确,D错误.2.答案: C解析：电磁打点计时器使用交流低压电源,选项 A 错误；使用打点计时器时应先接通电源,后让物体运动,选项 B 错误;打点的时间间隔是电源频率, 与电源的电压高低无关, 选项C 正确, 选项D 错误.3.答案: ACD解析: 电磁打点计时器应使用低压交流电源,交流电频率为50Hz,故A正确;纸带必须穿过限位孔,并注意把纸带压在复纸的下面,故B错误;要先通电,后释放纸带,纸带通过后立即切断电源,故C正确;若不理顺纸带,会造成较大摩擦,甚至会把纸带拉断,故D正确.4.答案: B解析: 打点计时器记录了物体在一定时间间隔内的位移,可以求出平均速度,但是不能精确求出瞬时速度大小,故A错误;根据公式v=x/t可知,当时间很短、位移很小时可以利用平均速度求解公式来粗略求出瞬时速度大小,故B正确;根据所打点之间的距离以及时间间隔可以求出平均速度的大小,故C错误;只有在匀变速直线运动中某段时间中点的瞬时速度大小等于该过程中的平均速度大小,故D错误.5.答案: C解析: 甲、乙、丙纸带上点与点之间的距离不均匀,故甲、乙、丙不是做匀速运动,故A错误;丙纸带上的点迹最多,则所用时间最长,而且位移小,故平均速度最小,故B错误;甲、乙、丙上均有5个点,但丁上第一个点和第五个点之间的距离最大,故丁的平均速度最大,故C正确,D错误.6.答案: D解析: 因为物体做匀变速直线运动,打点2时物体的速度等于点1到点3的平均速度,由图可知,1到3过程的位移为,时间为,故打点2时物体的速度为,故选D.7.答案: A解析: 每隔四个点取一个计数点,相邻的计数点间有五个时间间隔,而打点计时器每隔0.02s打一个点,所以两计数点间的时间间隔为0.10s,故A正确,B错误;每隔五个点取一个计数点,则计数点间的时间间隔为0.12s,故C.D错误.8.答案: D解析: 已知打点计时器电源频率为50 Hz,则纸带上打相邻两点的时间间隔为0.02 s.由图可知, 两点间有5个间隔,故间的时间间隔为,故选D.9.答案: (1)左(2)4.13～4.17 0.22～0.24 (3)偏小解析: (1)由纸带可知,相等时间内,从左向右点与点间隔越来越大,而小车在重物的牵引下速度越来越快,所以小车向左运动.(2)由图可知,相邻两计数点间的时间间隔为0.1s T =,A 点到D 点的距离是4.15cm,匀变速直线运动中某段时间内中间时刻的瞬时速度等于该过程中的平均速度,则0.10670.0610m/s 0.23m/s 220.1EG F x v T -==≈⨯. (3)如果当时交变电流的频率为51Hz ,50Hz f >,那么实际打点周期偏小,根据运动学公式x v t =,真实的速度值将大于测量值,所以速度的测量值与速度的真实值相比会偏小.10.答案: （1）0.08（2）1.08;1.00解析: （1）由于所用电源频率为 , 每相邻两个计数点间有3个点未画出, 故每相邻两个计数点间的时间间隔为 .（2）打D 点时的速度大小 , 纸带运动的加速度大小 .11.答案: 交流; 0.02; 变速; 2解析: 打点计时器是一种使用交流电源的计时仪器, 电源的频率是50Hz 时, 它每隔0.02s 打一次点.根据纸带数据得出相邻的点之间的距离之差相等, 即△x=0.4cm,所以纸带的运动是匀变速直线运动.根据平均速度定义式得纸带在打下A. D 点间运动的平均速度大小12.答案: (1)1.0; 2.5;(2).平均速度; 滑块解析：（1）； .（2）实质上是滑块通过光电门1和2时的平均速度, 要使瞬时速度的测量值更接近于真实值, 可将滑块的宽度减小一些.。

打点计时器练习(有答案)

1.通过打点计时器得到的一条纸带上的点迹不均匀，下列判断正确的是()A．点迹密集的地方物体运动的速度较大B．点迹密集的地方物体运动的速度较小C．点迹不均匀说明物体做变速运动D．点迹不均匀说明打点计时器有故障答案BC例1 关于打点计时器打出的纸带，下列叙述中正确的是()A．点迹均匀，说明纸带做匀速运动B．点迹变稀，说明纸带做加速运动C．点迹变密，说明纸带做加速运动D．相邻两点间的时间间隔相等答案ABD3．根据打点计时器打出的纸带，我们可以不利用公式计算就能直接得到的物理量是()A．时间间隔B．位移C．速率D．平均速度答案AB4．接通电源与释放纸带让纸带(随物体)开始运动，这两项操作的时间顺序是()A．先接通电源，后释放纸带B．先释放纸带，后接通电源C．释放纸带的同时接通电源D．先接通电源或先释放纸带都可以答案 A5．下列说法中正确的是()A．电磁打点计时器和电火花计时器的计时原理基本一样B．电磁打点计时器和电火花计时器外接的交流电压一样C．电磁打点计时器和电火花计时器外接的交流电频率是一样的D．电磁打点计时器和电火花计时器打点的时间间隔都是0.02 s答案ACD1.打点计时器打出的纸带()A．能准确地求出某点的瞬时速度B．只能粗略地求出某点的瞬时速度C．能准确地求出某段时间内的平均速度D．可以任意地利用某段时间内的平均速度代表某点的瞬时速度答案BC2．当纸带与运动物体连接时，打点计时器在纸带上打出点痕，下列关于纸带上的点痕的说法正确的是()A．点痕记录了物体运动的时间B．点痕记录了物体在不同时刻的位置和某段时间内的位移C．点在纸带上的分布情况，反映了物体的质量和形状D．点在纸带上的分布情况，反映了物体的运动情况答案ABD例2 图1－4－8是一位同学利用电磁打点计时器打出的一条纸带，相邻点的时间间隔为0.02 s，纸带旁边是一把最小刻度为1 mm的直尺，试计算拖着纸带做直线运动的物体：(1)在AC这段时间内的平均速度；(2)在B点的瞬时速度．图1－4－8答案(1)0.22 m/s(2)0.22 m/s6．打点计时器所用的电源是50 Hz的交流电，其相邻点的时间间隔是T，若纸带上共打出N个点，这纸带上记录的时间为t，则下列各式正确的是()A．T＝0.02 s，t＝NT B．T＝0.05 s，t＝(N－1)TC．T＝0.02 s，t＝(N－1)T D．T＝0.05 s，t＝NT答案 C7．某同学在练习使用打点计时器时，得到了如图1－4－10所示的纸带，从O点开始，每隔0.1 s取一个测量点．测得OA＝3.20 cm，AB＝3.90 cm，BC＝5.86 cm，CD＝7.58 cm，DE＝9.72 cm.图1－4－10则可判断纸带的运动是________．D段上的平均速度为________．→D段上的平均速度为________．答案变速运动51.35 cm/s8．练习使用电磁打点计时器的实验步骤如下：A．把打点计时器固定在带有定滑轮的长木板上，把复写纸套在定位轴上，让连接小车的纸带穿过限位孔，并压在复写纸下面B．把打点计时器接在10 V以下的直流电源上C．拉动纸带后，再接通电源D．取下纸带，以纸带上起始点为O，依次在每个点上标出1、2、3、…，用刻度尺分别量出两点间的距离，比较是否相等，判断是什么性质的运动试纠正以上步骤中错误之处．答案A中应将计时器固定在没有定滑轮的一端；B交流电源上，C先接通电源再拉动纸带；D从能够看清的点开始．7．使用电火花计时器来分析物体运动情况的实验中，有如下基本步骤：A．把电火花计时器固定在桌子上B．安装好纸带C．松开纸带让物体带着纸带运动D．接通220 V交流电源E．按下脉冲输出开关，进行打点这些步骤正确的排列顺序为________．答案ABDEC8．在“探究小车速度随时间变化的规律”的实验中，用打点计时器在纸带上打点以记录小车的运动情况．在这一实验中，某同学操作以下实验步骤，其中错误或遗漏的步骤有：(1)________________________________；(2)________________________________．A．拉住纸带，将小车靠近打点计时器，放开纸带，再接通电源．B．将打点计时器固定在平板上，并接好电路．C．把一条绳拴在小车上，细绳跨过定滑轮，下面吊着适当重的钩码．D．取下纸带．E．将纸带固定在小车尾部，并穿过打点计时器的限位孔．将以上步骤完善后按合理的顺序填写在下面横线上．________________________________________________________________________答案(1)A中应先接通电源，再释放纸带(2)D中取下纸带前应先断开电源顺序为：BECAD 9．用气垫导轨和数字计时器能够更精确地测量物体的瞬时速度．如图1－4－7所示，滑块在牵引力的作用下先后通过两个光电门，配套的数字毫秒计记录了遮光条通过第一个光电门的时间为Δt1＝0.29 s，通过第二个光电门的时间为Δt2＝0.11 s，已知遮光条的宽度为3.0 cm，试分别求出滑块通过第一个光电门和第二个光电门时的速度大小．图1－4－7答案0.10 m/s0.27 m/s例1 一同学利用打点计时器打出的纸带分析小车的运动速度时，从几条纸带中选出了一条不很完整的纸带，如图1－4－1所示．纸带上有六个计数点，相邻两计数点之间还有四个点没有画出，所用交流电的频率为50 Hz，相邻计数点之间的距离已标在图中，单位是厘米．图1－4－1(1)计算0～6点之间的平均速度；(2)打点计时器打第4个点时小车的瞬时速度接近多少？答案(1)0.68 m/s(2)0.83 m/s拓展探究上例中若电源频率低于50 Hz时，如果仍按50 Hz的时间间隔打一个点计算，则测出的速度数值将比物体的真实值是偏大还是偏小？答案偏大例2 汽车沿平直公路行驶，小明坐在驾驶员旁边注视速度计，并记下间隔相等的各时刻的速度值，如(1)从表中数据得到汽车在各段时间内的特点：在0～15 s内，汽车的速度在变化，时间每经过5 s速度增大________km/h；在15～30 s内汽车速度不变，速度大小为________km/h；在30～45 s内汽车速度在变化，每5 s速度减小______km/h.(2)请根据表格中的数据，画出对应的v－t图象．(3)如果认为在0～15 s内速度变化是均匀的，你能在图象中找出汽车在7.5 s时的速度值吗？答案(1)105015(2)见解析(3)能35 km/h例3 在节假日期间，你可能到公园或游乐场玩过蹦床，如图1－4－2所示，是一名同学某次从蹦床跳起后的v－t图象，已知t2＝2t1，结合你的体会和经历，分析下列问题：(1)他的速度大小是如何变化的？(2)哪段时间是上升的，哪段时间是下降的？(3)从图象中可以看出，是选上升过程的速度方向为正方向，还是选下降过程的速度方向为正方向？(4)他在t2时刻回到蹦床上了吗？解析打点计时器打下的点记录了物体的位置，而点的个数又记录了物体运动的时间，点间的距离记录了物体运动的位移，故可反映物体的运动情况．3．一物体做直线运动的图象如图1－4－3所示，则该物体()图1－4－3A．先做加速运动，后做减速运动，速度方向相同B．先做加速运动，后做减速运动，速度方向相反C．先做减速运动，后做加速运动，速度方向相同D．先做减速运动，后做加速运动，速度方向相反答案 A解析根据图象可知，物体速度先增大后减小，即先做加速运动，后做减速运动．由于图线在时间轴上方，速度方向都为正，方向相同，故选A正确．4．某物体的运动规律如图1－4－4所示，下列说法中正确的是()图1－4－4A．物体在第1 s末运动方向发生变化B．第2 s内、第3 s内的速度方向是相同的C．物体在第2 s内返回出发点，向反方向运动D．在这7 s内物体的位置始终不会为负值答案 D解析物体在第1 s末运动方向没有发生变化，A错；第2 s内、第3 s内的速度方向是相反的，B错；物体在第2 s内位移变大，向正方向运动，C错；物体做的是往复运动，故物体的位置始终不会为负值，D 项正确．5．如图1－4－5所示为甲、乙两质点的v－t图象，对于甲、乙两质点的运动，下列说法中正确的是()图1－4－5A．质点甲向所选定的正方向运动，质点乙与甲的运动方向相反B．质点甲、乙的速度相同C．在相同的时间内，质点甲、乙的位移相同D．质点甲、乙之间的距离一定越来越大答案 A解析速度、位移都是矢量，其正负表示与选取正方向的关系，两个矢量相同，必须大小和方向都相同；由于题目没有指明甲、乙两质点的初始位置，所以只根据甲、乙的速度反向，不能判断其具体的运动关系，它们有可能相向运动，也可能是反向运动．图1－4－66．在图1－4－6所示的v－t图中，A、B两质点同时从同一点在一条直线上开始运动，运动规律用A、B两图线表示，下述叙述正确的是()A．t＝1 s时，B质点运动方向发生改变B．t＝2 s时，A、B两质点间距离一定等于2 mC．A、B同时从静止出发，朝相反的方向运动D．在t＝4 s时，A、B相遇答案BC解析质点的运动方向发生改变，即速度的正负发生变化，显然是在t＝2 s时B质点改变运动方向，选项A错误；t＝2 s时，质点A的位移是1 m，质点B的位移是－1 m，两质点间距离一定等于2 m，选项B正确；由题图可知，t＝0时，A、B两者v＝0，此后2 s内，v A>0，v B<0，故选项C正确；t＝4 s时，两者速度相等，并非位移相等(相遇)，选项D错误．。

高中物理人教版必修1第一章第4节实验：用打点计时器测速度同步练习(I)卷

高中物理人教版必修1第一章第4节实验：用打点计时器测速度同步练习（I）卷姓名:________ 班级:________ 成绩:________一、选择题 (共15题；共35分)1. （2分） (2017高一上·武汉期中) 关于打点计时器的使用，下列说法中正确的是（）A . 电磁打点计时器使用的是4V～6V的直流电源B . 在测量物体速度时，先让物体运动，后接通打点计时器的电源C . 使用的电源频率越高，打点的时间间隔就越小D . 纸带上打的点越密，说明物体运动的越快2. （2分） (2017高一上·临川期末) 打点计时器振针打点的周期，决定于（）A . 交流电压的高低B . 交流电的频率C . 永久磁铁的磁性强弱D . 振针与复写纸的距离3. （2分） (2019高三上·吉林月考) 司机驾驶汽车在平直公路上匀速行驶，突然遇到紧急情况刹车直到停止运动，从司机发现情况到停止运动这段时间内汽车的图象如图所示，下列说法正确的是（）A . 从司机发现情况开始至汽车停止所用时间为5sB . 汽车刹车过程的加速度大小为2.0m/s2C . 汽车刹车过程的加速度大小为4.0m/sD . 从司机发现情况开始至刹车停止，汽车的总位移为30m4. （2分） (2017高一上·安吉期末) 在使用打点计时器时应注意（）A . 使用直流电源，应先接通电源，再使纸带运动B . 使用交流电源，应先接通电源，再使纸带运动C . 使用直流电源，应先使纸带运动，再接通电源D . 使用交流电源，应先使纸带运动，再接通电源5. （2分） (2016高一上·南通期中) 甲、乙两汽车在一平直公路上同向行驶．在t=0到t=t1的时间内，它们的v﹣t图象如图所示．在这段时间内（）A . 汽车乙的平均速度比甲的大B . 汽车乙的平均速度小于C . 甲、乙两汽车的位移相同D . 汽车甲的加速度大小逐渐减小，汽车乙的加速度大小逐渐增大6. （3分）当纸带与运动物体连接时，打点计时器在纸带上打出点迹．下列关于纸带上点迹的说法中正确的是（）A . 点迹记录了物体运动的时间B . 点迹记录了物体在不同时刻的位置和某段时间内的位移C . 纸带上点迹的分布情况反映了物体的质量和形状D . 纸带上点迹的分布情况反映了物体的运动情况7. （3分）如图所示，用弹簧秤测物体重力时，正确的操作是（）A . 用手握紧弹簧秤侧部使其保持竖直放置B . 绳子悬挂住物体的不同部位对测量结果没有影响C . 要保证物体处于静止状态，在匀速行驶的火车上不能做这个实验D . 读数时视线要与指针位置保持在同一水平线上8. （2分） (2016高一上·抚州期中) 关于电磁打点计时器和电火花计时器，下列说法正确的是（）A . 电磁打点计时器使用6V以下的直流电源B . 电磁打点计时器使用220V的交流电源C . 电火花计时器使用的220V的直流电源D . 不管哪种计时器，都是每隔0.02s打一次点9. （3分） (2019高一上·全州期中) 下列关于电火花计时器和电磁打点计时器的说法中，正确的是（）A . 电磁打点计时器使用直流电源B . 电火花计时器使用交流电源C . 都应先接通电源，再使纸带运动D . 都应先使纸带运动，再接通电源10. （3分）某同学将纸带穿过限位孔，接通打点计时器的电源，拉动纸带，但在纸带上打不上点，其可能原因是（）A . 复写纸太旧B . 使用了直流电源C . 振针过短D . 纸带运动过快11. （2分） (2017高一上·银川期中) 2010年1月4日，在中国海军护航编队“巢湖”舰、“千岛湖”舰护送下“河北锦绣”“银河”等13艘货轮顺利抵达亚丁湾西部预定海域．如图所示，此次护航总航程4500海里．若所有船只运动速率相同，则下列说法正确的是（）A . “4500海里”指的是护航舰艇的位移B . 研究舰队平均速率时可将“千岛湖”舰看作质点C . 以“千岛湖”舰为参照物，“巢湖”舰一定是运动的D . 根据图中数据可求出此次航行过程中的平均速度12. （2分） (2019高二下·扬州月考) 打点计时器是记录做直线运动的物体位置和时间的仪器，利用打点计时器打出的纸带，可以获得运动物体的相关信息．下列信息不能获得的是（）A . 物体运动的时间B . 物体在不同时刻的位置C . 物体的质量D . 物体速度变化的情况13. （2分） (2017高一下·宁夏期末) 电磁打点计时器的打点周期取决于（）A . 交流电压的高低B . 交流电的频率C . 永久磁铁的磁性强弱D . 振针与复写纸间的距离14. （2分）在用打点计时器测速度的实验中，接通电源与拉动纸带，这两个操作的先后次序应当是（）A . 先接通电源，后拉动纸带B . 先拉动纸带，后接通电源C . 拉动纸带的同时接通电源D . 先拉动纸带或先接通电源都可以15. （3分）关于打点计时器说法正确的（）A . 打点计时器用的是低压直流电源B . 电火花计时器用的是220V交流电源C . 当电源频率是50Hz时，每隔0.02s打一次点D . 当电源频率是50Hz时，每隔0.01s打一次点二、多项选择题 (共4题；共12分)16. （3分）对电磁打点计时器和电火花打点计时器的有关说法中正确的是（）A . 电磁打点计时器和电火花打点计时器都用交流电B . 两种打点计时器的打点频率与交流电的频率一样C . 电磁打点计时器在交流电频率为50Hz时，两个打点间隔时间为0.1sD . 电火花计时器在纸带上打点是靠振针和复写纸17. （3分） (2018高一下·富宁期中) 某同学将纸带穿过限位孔，接通打点计时器的电源，拉动纸带，但在纸带上打不上点，其可能原因是（）A . 复写纸放反B . 使用了直流电源C . 振针过短D . 纸带运动过快18. （4分） (2016高一上·苍溪期中) 如图所示，是做实验得到的一条纸带．打点计时器电源频率为50Hz，A、B、C、D、E、F、G是纸带上7个连续的点，根据纸带，回答下列问题：①相邻两个点之间的时间间隔为________s；②点F由于不清晰而未画出，试根据纸带上的数据，推测EF点的距离为________cm；③打D点时纸带运动的速度vD= ________m/s；④利用已经测出的四段长度，可得纸带运动的加速度a= ________m/s2 ．19. （2分） (2017高一上·厦门期中) 如图为某同学在“研究匀变速直线运动”的实验中打出的纸带的一段，其中A、B、C为三个计数点，有关长度如图所示，已知此物体的运动是匀变速直线运动，打点计时器使用50Hz交流电，则测得物体的加速度a=________m/s2 ，打点计时器打下B点时物体的速度vB=________m/s．（结果保留三位有效数字）．三、填空题 (共8题；共31分)20. （3分）电火花计时器的原理与电磁打点计时器相同，当电源的频率是50Hz时，也每隔________打一个点，它工作时，纸带运动受到的________比较小，实验________也就比较小．21. （1分）在练习使用打点计时器实验中操作正确的是________A.使用打点计时器时应先接通电源，再拉动纸带B.使用打点计时器在拉动纸带时，拉动的方向应与限位孔平行C.使用打点计时器过程中不需要固定打点计时器D.每次纸带停止运动后，应先取下纸带再断开电源E.做完实验后应将纸带及时甩进垃圾桶F.实验完成后应将器材拆卸如初，并摆放整齐．22. （6分）目前实验室用的打点计时器有________计时器和________计时器两种，它们所接电源均为频率为50Hz的交变电流，所以都是每隔________ s打一个点．但前者所接交流电压为________ V，后者所接交流电压为________ V．．通过打点计时器打出的一条纸带，点子密集的地方说明物体运动的速度比较________（填“大”或“小”）23. （4分） (2016高一下·武平开学考) 在“探究恒力做功与物体的动能改变量的关系”的实验中备有下列器材：A．打点计时器；B．天平；C秒表；D．低压交流电源；E．电池； F．纸带；G．细线、砝码、小车、砝码盘；H．薄木板．①其中多余的器材是________，缺少的器材是________．②测量时间的工具是________；测量质量的工具________．24. （4分）(2017·惠州模拟) 在“探究加速度与力、质量的关系的实验”时，采用了如图甲所示的实验方案．操作如下：（1）平衡摩擦力时，若所有的操作均正确，打出的纸带如图乙所示，应________（填“减小”或“增大”）木板的倾角，反复调节，直到纸带上打出的点迹________为止．（2）已知小车质量为M，盘和砝码的总质量为m，要使细线的拉力近似等于盘和砝码和总重力，应该满足的条件是m________M（填“远小于”、“远大于”或“等于”）．（3）图丙为小车质量一定时，根据实验数据描绘的小车加速度a与盘和砝码的总质量m之间的实验关系图象．若牛顿第二定律成立，则小车的质量M=________kg．25. （3分）(2017·芜湖模拟) 如图甲所示，用细线竖直拉着包有白纸的质量为m（kg）的圆柱棒，蘸有颜料的毛笔固定在电动机上并随之转动．当烧断悬挂圆柱棒的线后，圆柱棒竖直自由下落，毛笔就在圆柱棒表面的纸上画出记号，如图乙所示，设毛笔接触棒时不影响棒的运动．测得记号之间的距离依次为20.0mm，44.0mm，68.0mm，92.0mm，116.0mm，140.0mm，已知电动机铭牌上标有“1200r/min”字样，根据以上内容，回答下列问题：①图乙中的________端是圆柱体的悬挂端（填“左”或“右”）；②根据图乙所给的数据，可知毛笔画下记号D时，圆柱棒下落的速度vD=________m/s；圆柱棒竖直下落的加速度为________m/s2 ．26. （5分） (2016高一上·新疆期中) 根据所学的知识完成下面的题目：（1）电磁打点计时器工作所用电源是________（填“直流”或“交流”）电源，电火花打点计时器的工作电压为________ V．频率为50Hz时，它们每隔________ s打一次点．（2）在用打点计时器记录物体运动情况时，接通电源与释放纸带（或物体）这两个操作步骤的先后关系是．A . 应先接通电源，再使纸带运动B . 应先使纸带运动，再接通电源C . 在使纸带运动的同时接通电源D . 先使纸带运动或先接通电源都可以．27. （5分） (2018高一下·昭通期中) 打点计时器是高中物理中重要的实验仪器，下图中的甲、乙两种打点计时器是高中物理实验中常用的，请回答下面的问题：（1）图甲是________(填电磁或电火花)打点计时器，电源采用的是________(填交流电4～6 V、交流220 V、四节干电池)．（2）某同学在探究小车速度随时间变化的规律的实验中，用打点计时器记录了被小车拖动的纸带的运动情况，在纸带上依次确定出A、B、C、D、E五个计数点．其相邻点间的距离如图所示，每两个相邻的计数点之间还有4个计时点未标出．各点到A点距离分别为2.88 cm,7.20 cm,12.96 cm,20.16 cm.①每两个计数点间的时间间隔________s.②试根据纸带上数据，计算出打下D点时小车的瞬时速度是________m/s(保留三位有效数字)．（3）用打点计时器测定小车的速度，当使用的电源频率高于50 Hz时，如果仍按50 Hz来计算，则测得的速度将比真实值________(填偏大、偏小或无影响)．四、计算题 (共2题；共15分)28. （10分） (2018高一上·瑞昌月考) 升降机提升重物时重物运动的v-t图象如图所示，利用该图象分析并求解以下问题：（1）重物在0～8 s的时间内是怎样运动的？（2）重物在0～2 s与5～8 s内的加速度大小之比是多少？29. （5分）若用电源频率要求为50 Hz的打点计时器打点时,突然发现实际电源频率低于50 Hz,数据计算仍然是按每隔0.02 s打一个点来处理的,则测出的速度数值与实际速度相比,是偏大了,还是偏小了?为什么?参考答案一、选择题 (共15题；共35分)1-1、2-1、3-1、4-1、5-1、6-1、7-1、8-1、9-1、10-1、11-1、12-1、13-1、14-1、15-1、二、多项选择题 (共4题；共12分) 16-1、17-1、18-1、19-1、三、填空题 (共8题；共31分)20-1、21-1、22-1、23-1、24-1、24-2、24-3、25-1、26-1、26-2、27-1、27-2、27-3、四、计算题 (共2题；共15分) 28-1、28-2、29-1、。

高中物理人教(新课标)必修1同步练习：14实验：用打点计时器测速度

高中物理人教（新课标）必修1同步练习：1.4实验：用打点计时器测速度一、单选题（共4题；共8分）1. 你左手拿一块表，右手拿一支笔，当你的合作伙伴沿直线运动拉动一条纸带，使纸带在你的笔下向前移动时，每隔1s用笔在纸带上点下一个点，这就做成了一台“打点计时器”．如果在纸带上打下了10个点，在打下的这些点的过程中，纸带的运动时间是（）A.1sB.9sC.10sD.11s2. 如图所示，你左手拿一停表，右手拿一画笔，在同伴沿直线牵动纸带的同时，用画笔在纸带上点下一个个点，这样，就做成了一台“打点计时器”．为了提高该计时器的准确性，应尽量（）A.让同伴匀速拉动纸带B.使打点节奏保持均匀不变C.使打点时间间隔接近于0.02sD.使打点节奏随同伴拉动纸带速度的增大而加快3. 如图所示，根据打点计时器打出的纸带判断哪条纸带表示物体做匀速运动(______) A.B.C.D.4. 一位同学在用打点计时器做实验时，纸带上打出的不是圆点，而是如图所示的一些短线，这可能是因为（）A.打点计时器错接在直流电源上B.电源电压不稳定C.电源的频率不稳定D.振针压得过紧二、多选题（共4题；共12分）关于打点计时器的原理和使用方法，下列说法中正确的是（）A.打点计时器应接交流电源，交流电频率通常为50HzB.如果纸带上相邻两个计数点之间有四个点，则相邻两个计数点间的时间间隔是0.08sC.如果打点计时器在纸带上打下的点先密集后稀疏，则说明纸带的速度是由小变大D.电磁打点计时器接在220V电源上，电火花打点计时器接在6V电源上关于电磁打点计时器的使用，下列说法正确的是（）A.电磁打点计时器使用的是10V以下的直流电源B.在测量物体速度时，先让物体运动，后接通电源C.使用的电源频率越高，打点的时间间隔就越小D.纸带上打的点越密，说明物体运动的越慢一辆小汽车在行驶过程中漏油了，假如每隔1s漏下一滴，车在平直公路上行驶，以下为同学根据漏下的油滴分析汽车的运动情况（已知汽车的运动方向不变）。

高一物理专题训练打点计时器

高一物理专题训练——打点计时器1．打点计时器振针打点周期取决于（）。

A ．交流电电压的高低B ．交流电的频率C ．永久性磁铁的磁性强弱D ．振针与复写纸间的距离2．采用下列哪些措施，有利于减少纸带因受到摩擦而产生的误差（）。

A ．改用6 V 直流电源B ．将电磁打点计时器换成电火花计时器C ．用平整的纸带，不用褶皱的纸带D ．纸带理顺摊平，不让它卷曲、歪斜3．在实验过程中，下列做法中可以减小实验误差的是( )A ．选取计数点，把每打5个点的时间间隔作为一个时间单位B ．使小车运动的加速度尽量小些C ．舍去纸带上密集的点，只利用点迹清晰、点间间隔适当的一部分进行测量、计算D ．选用各处平整程度、光滑程度相同的长木板做实验4．如图所示为同一打点计时器打出的4条纸带，其中，平均速度最大的是（）。

5．下列关于计数点的说法中，不正确的是( )A ．用计数点进行测量计算，既方便又可减小误差B ．相邻计数点间的时间间隔应是相等的C ．相邻计数点间的距离应当是相等的D ．计数点是从计时器打出的实际点中选出来的，相邻计数点间点痕的个数相等6．在实验中，某同学得到一条打点清晰的纸带，如图所示，要求测出D 点的瞬时速度．本实验采用包含D 点在内的一段间隔中的平均速度来粗略地代表D 点的瞬时速度，已知交流电源的频率为50 Hz ，下列几种方法中最准确的是( )A.AG Δt1＝v D ，Δt 1＝0.12 s B.BE Δt 2＝v D ，Δt 2＝0.06 sC.CE Δt 3＝v D ，Δt 3＝0.1 sD.CE Δt 4＝v D ，Δt 4＝0.04 s7．如图所示为一条纸带打上点后的情况，已知A、B、C、D四个点中，A点最先打出，D点最后打出，由图可知，A→.B阶段纸带做______运动，B→C阶段很接近______运动，C→D阶段则做______运动，A→B、B→C和C→D三个阶段中的平均速度大小依次为______ m/s、______ m/s和______ m/s.已知交流电源的频率为50 Hz.8．打点计时器所用电源的频率为50 Hz，某次实验中得到的一条纸带，用毫米刻度尺测量情况如图所示，纸带在A、C之间的平均速度为________m/s，在A、D之间的平均速度为__________m/s，B点的瞬时速度更接近于________m/s. （结果保留．．．．两．位有效数字．．．．．）9．某一兴趣小组的同学们在做“用打点计时器测速度”的实验中，让重锤自由下落，打出的一条纸带如图所示，图中直尺的单位为cm，点O为纸带上记录到的第一点，点A、B、C、D、…依次表示点O以后连续的各点．已知打点计时器每隔T＝0.02 s打一个点．(1)打点计时器打下点G时重锤的速度可用表达式v G＝______进行计算，式中各量的意义是________________________________________________________________________________________________________________________________________________.(2)用上式计算出打下点G时重锤的速度为v G＝______ m/s.（结果保留三位有效数字．．．．．．．．．．）10．如图所示是用打点计时器测瞬时速度实验时得到的一条纸带的一部分，从0点开始依照打点的先后依次标为0、1、2、3、4、5、6，现在量得0、1间的距离x1＝5.18 cm，1、2间的距离x2＝4.40 cm，2、3间的距离x3＝3.62 cm，3、4间的距离x4＝2.78 cm，4、5间的距离x5＝2.00 cm，5、6间的距离x6＝1.22 cm(f＝50 Hz)．（1）根据上面记录，计算打点计时器在打1、2、3、4、5点时的速度并填在下表中.（结果保留到小数点后一位数）（2）根据(1)中表格，在图中画出小车的速度－时间图象，并说明小车速度变化特点．11.某同学在“用打点计时器测速度”的实验中，用打点计时器记录了被小车拖动的纸带的运动情况，在纸带上确定出A、B、C、D、E、F、G共7个计数点。
