AB矩阵系统

AB矩阵系统

内置WEB视频服务以太网控制

一：系统介绍

AB80系列网络矩阵切换控制系统采用插拔式模块化设计包括电源模块、中央处理单元模块、数据缓冲模块、视频丢失检测模块、视频输入模块和视频输出模块。系统则最大可切换1024 路视频输入信号到128 路视频输出，并且可配置多个控制键盘或计算机图形工作站。通过AB40系列解码器可对云台、镜头实现前端控制，也可以连接AB188系列智能球进行摄像机控制。支持三级以上的多种组网功能，以太网多级联网，穿透式多级联网等远程多级编程控制及网络功能。

AB80系列网络矩阵切换控制系统选配含有内置IP控制模块和视频服务器，利用Internet，LAN 或W AN网络，可使用户在任何地方

通过客户端软件或PC浏览器打开矩阵主机提供的WEB 页面，浏览视频图像并可对矩阵主机进行操作和摄像机控制。共享网络内系统报警信息，真正实现大型的全方位报警联动响应，具有极大的灵活性。矩阵主机提供网络检测管理功能，查询的内容有编程数据、监视器状态、摄像机控制状态、系统报警、键盘使用状态、模块工作状态。并可以通过网络进行数据检查、设置和备份。

AB80-60/80网络矩阵主机支持CPU热备份切换控制功能，通过AB70-95热备份切换器可以连接两个AB80-60/80CPO外置式CPU组成双CPU矩阵切换系统，实现在主控CPU出现故障时自动切换到备份的CPU，从而保证矩阵系统的正常可靠地运行。

二：系统特性

●基于以太网控制无需外置设备(型号后缀加“IP-OA”)

●内置WEB视频服务器可输出1-4路网络图像(型号后缀加“IP-V A4”)

●具有智能网络设备管理功能(型号后缀加“E”)

●系统支持双CPU热备份切换控制系统，支持系统电源热备份。

●最大1024路输入128路输出

●菜单综合设置

●屏幕显示

摄像机标题，自带国标一、二级汉字字库

日期/时间格式可调整

摄像机号和监视器号，及其工作状态

●64组自动切换，64组同步切换

●键盘口令输入，限制无关人员操作

●系统可划分为多个分区，可限定键盘的访问权限

●可设定99级控制优先级，可对每个摄像机设定控制级别

●内部视频丢失检测

●五种不同的报警显示方式三种报警状态清除方式

●35个定时调用时间按星期自动调用切换队列或进行定时布撤防

●可配AB80-80CPO外置式中央处理器

●实现最多1024个摄像机的现场控制，控制恒速或变速云台

●兼容多种控制协议，可控制其它各种品牌的前端设备

●可输入最多1024 个报警，每路报警可进行摄像机联动切换、预置点和辅助开关调用

●支持报警联动，可联动控制灯光、启动录像设备

●所有编程数据的备用电池保护，可通过系统备份软件将所有设置数据备份到PC机

●系统之间可通过IP/RS-232联网进行分级、多级控制包括网络编程、网络控制，具备网络对时功能

●8个RS-232通讯口，1个以太网接口（可选）

三：技术规格：

视频指标

数据指标 带宽：

20MHz RS-232数据： 8个RJ-45型数据插座 频响：

6MHz 范围内±1dB 波特率（比特）： 1200，2400，4800，9600 信噪比： -60dB(Vp-p 与有效值噪声之比) 高速数据线输出

BNC 接口 邻频道串扰： -55dB,典型值在3.58MHz 波特率（比特）：

38400 输入之间串扰： -70 dB,典型值在3.58MHz

网络指标 差分相位： ≤1.5°

视频编码： MJPEG/MPEG4 差分增益： 1.5%

网络协议： HTTP ，TCP ，UDP 倾斜：

20% 网络带宽： 10/100MHz 自适应 增益： 额定值±1dB 一般指标

同程丢失： ≥40dB 电源:

120VAC/230VAC ，50/60Hz 微分延迟： ±1.0度

功率: 50W 直流电平： 0伏

尺寸:高×宽×深 222mm×482mm×406mm 切换： 全交叉点矩阵完全切换 安装: 19″标准机架安装,高5U

切换速度： 小于20毫秒（典型） 重量: 18.2Kg (含16块组件卡)

复合视频信号： 0.5～2.0Vp-p 工艺: 机箱铝拉丝氧化工艺

视频输入： BNC 插座，12～168路视频输入 温度： 0℃-60℃

视频输出： BNC 插座,6～24路视频输出

湿度： 0-95%无冷凝 四：系统详解：

预组装系统：系统最多可接168个输入和24个输出，预组装简化了矩阵切换控制器的选择。可选装模块包括有中央处理模块、视频输入、输出模块、电源模块、控制码输出模块等。

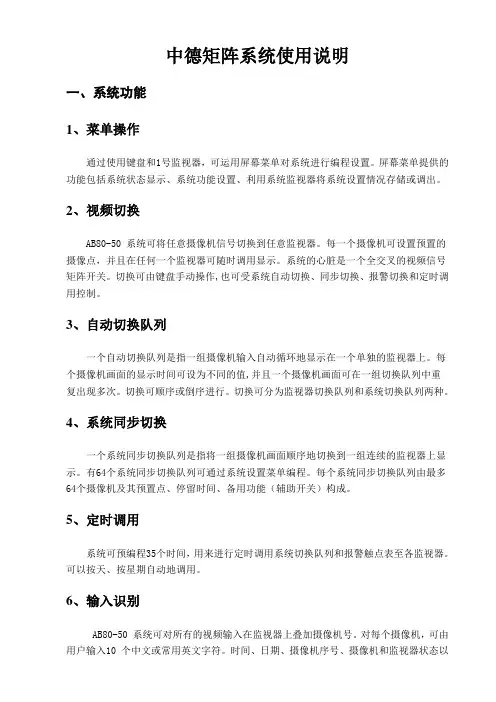

菜单综合设置：系统有专用的编程监视器接口，用于连接监

视器显示屏幕菜单,可通过AB60-882/884系列主控键盘进行编程,设置系统的各项参数。

键盘口令输入：系统最多可设置64个用户口令，限制无关人员使用系统，是系统的一项安全措施。

支持宏操作功能：与AB60-882M/884M 宏键盘配合,可以实现虚拟摄像机号,多个视频同步切换,批量布撤防，同时打开或关闭辅助开关等等一系列批量性复杂操作。这样的宏操作可以最多设置5000个。

前端控制优先级：系统具有前端控制优先级功能,每个键盘都可独立设定对任一摄像机控制优先级。优先级范围为0-99 级，0级禁止操作，99为最高等级。在遇到操作冲突时，优先级较高的用户可以打断等级较低用户的操作而获取控制权，等级较低的用户无法影响高等级用户的操作。

系统可划分：明确规定了键盘、监视器、摄像机之间的关系，进一步增强了系统的安全性。可设定键盘对卫星站点、键盘对监视器、键盘对摄像机的调用权限，以及监视器对摄像机的显示权限。

同步切换：可将多台摄像机同时切换到多台相邻的监视器上，用于同时显示某个区域的多个摄像机画面。共有64个独立的同步切换队列，每个队列最多设定16台摄像机同时显示，可以手动调用或编入自动切换队列，还可以在报警触发时联动调用显示预设的监控点画面。
