电线及电缆截面的选择及计算要点

合集下载

电缆截面选择规则

电缆截面选择规则

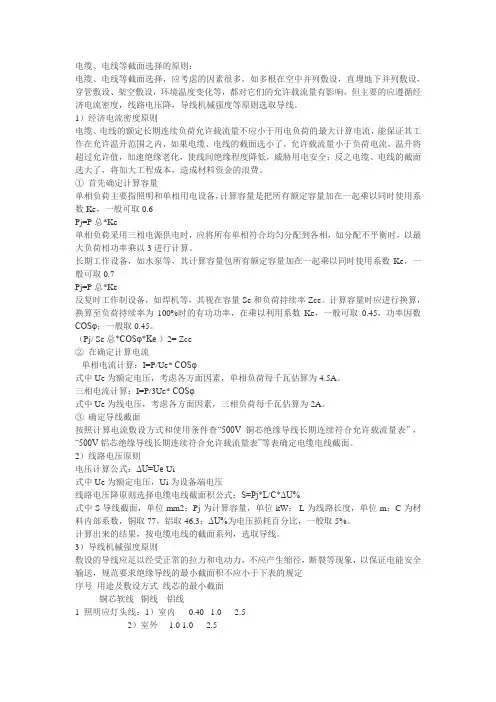

电缆、电线等截面选择的原则:电缆、电线等截面选择,应考虑的因素很多,如多根在空中并列敷设,直埋地下并列敷设,穿管敷设、架空敷设,环境温度变化等,都对它们的允许载流量有影响,但主要的应遵循经济电流密度,线路电压降,导线机械强度等原则选取导线。

1)经济电流密度原则电缆、电线的额定长期连续负荷允许载流量不应小于用电负荷的最大计算电流,能保证其工作在允许温升范围之内,如果电缆、电线的截面选小了,允许载流量小于负荷电流,温升将超过允许值,加速绝缘老化,使线间绝缘程度降低,威胁用电安全;反之电缆、电线的截面选大了,将加大工程成本,造成材料资金的浪费。

①首先确定计算容量单相负荷主要指照明和单相用电设备,计算容量是把所有额定容量加在一起乘以同时使用系数Ke,一般可取0.6Pj=P总*Ke单相负荷采用三相电源供电时,应将所有单相符合均匀分配到各相,如分配不平衡时,以最大负荷相功率乘以3进行计算。

长期工作设备,如水泵等,其计算容量包所有额定容量加在一起乘以同时使用系数Ke,一般可取0.7Pj=P总*Ke反复时工作制设备,如焊机等,其视在容量Se和负荷持续率Zce。

计算容量时应进行换算,换算至负荷持续率为100%时的有功功率,在乘以利用系数Ke,一般可取0.45,功率因数COSφ;一般取0.45。

(Pj/ Se总*COSφ*Ke)2= Zce②在确定计算电流单相电流计算:I=P/Ue* COSφ式中Ue为额定电压,考虑各方面因素,单相负荷每千瓦估算为4.5A。

三相电流计算:I=P/3Ue* COSφ式中Ue为线电压,考虑各方面因素,三相负荷每千瓦估算为2A。

③确定导线截面按照计算电流敷设方式和使用条件查“500V铜芯绝缘导线长期连续符合允许载流量表”,“500V铝芯绝缘导线长期连续符合允许载流量表”等表确定电缆电线截面。

2)线路电压原则电压计算公式:ΔU=Ue-Ui式中Ue为额定电压,Ui为设备端电压线路电压降原则选择电缆电线截面积公式:S=Pj*L/C*ΔU%式中S导线截面,单位mm2;Pj为计算容量,单位kW; L为线路长度,单位m;C为材料内部系数,铜取77,铝取46.3;ΔU%为电压损耗百分比,一般取5%。

电线、电缆截面如何选择?看完此文竟变得如此简单!

电线、电缆截面如何选择?看完此文竟变得如此简单!

电线、电缆截面如何选择?看完此文竟变得如此简单!温馨提示:如您无时间阅读此文或非专业人士,可选择黑体部分选择性阅读电力电缆截面选择是一个大家十分关心的问题,因为它是电气设计的主要内容之一。

传统的电缆截面选择方法是按技术体选择,可分为4类:①按允许发热条件选择,也就是按允许载流量选择;②按经济电流密度选择;③按允许电压损失校验;④按短路热稳定校验。

⑤按机械强度选择导线。

主要指架空线路,电缆不需要。

1 .按长期允许载流量选择电缆截面为了保证电缆的使用寿命,运行中的导体电缆温度应不超过规定的长期允许工作温度:聚氯乙烯绝缘电缆为70℃,交联聚乙烯绝缘电缆为90℃。

根据这一原则,在选择电缆截面时,必须满足下列条件:Imax≤I0K式中:Imax——通过的最大连续负荷载流量(A);I0 —指定条件下的长期允许载流量(A),见附表1;K —长期允许载流量修正系数,见附表2.举例:某工厂主变压器容量S为12000KVA,若以直埋35KV交联电缆供电,试问应选择多大电缆截面?(土壤温度最高30℃,土壤热阻系数2.5)解:按下列计算电缆线路应通过的电流值查附表1-12得:1.铜芯交联电缆8.7/10KV 3×95mm²,最大连续负荷载流量为220A,25℃。

2.由于敷设土壤温度最高为30℃,应进行温度修正,查附表2-2得修正系数为0.96. I修=220(A)×0.96=211(A)3.通过土壤温度的修正后该电缆的连续负荷载流量虽只有211(A),仍能满足电缆线路198(A)的要求。

2.按经济电流密度选择电缆截面国际电工委员会标准IEC287-3-2/1995提出了电缆尺寸即导体截面经济最佳化的观点:电缆导体截面的选择,不仅要考虑电缆线路的初始成本,而且要同时考虑电缆在寿命期间的电能损耗成本。

因此要从经济电流密度来选择电缆截面。

按载流量选择线芯截面时,只计算初始投资;按经济电流选择线芯截面时,除计算初始投资外,还要考虑经济寿命期内导体损耗费用,二者之和应最小。

已知计算电流大小怎么选择电缆和电线的截面积

已知计算电流大小怎么选择电缆和电线的截面积

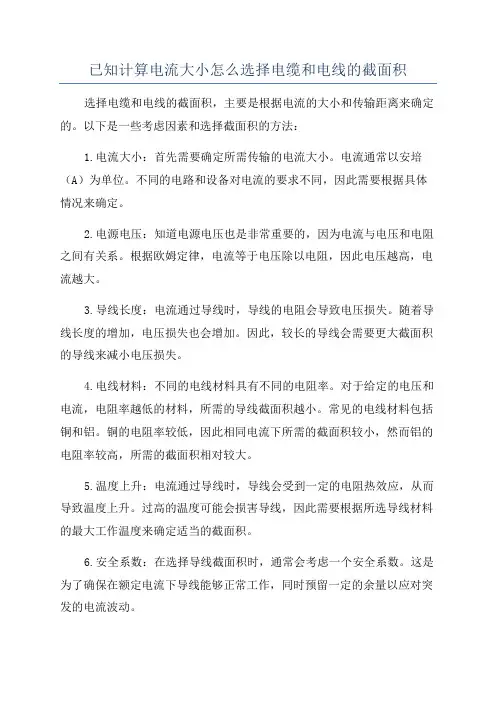

已知计算电流大小怎么选择电缆和电线的截面积选择电缆和电线的截面积,主要是根据电流的大小和传输距离来确定的。

以下是一些考虑因素和选择截面积的方法:1.电流大小:首先需要确定所需传输的电流大小。

电流通常以安培(A)为单位。

不同的电路和设备对电流的要求不同,因此需要根据具体情况来确定。

2.电源电压:知道电源电压也是非常重要的,因为电流与电压和电阻之间有关系。

根据欧姆定律,电流等于电压除以电阻,因此电压越高,电流越大。

3.导线长度:电流通过导线时,导线的电阻会导致电压损失。

随着导线长度的增加,电压损失也会增加。

因此,较长的导线会需要更大截面积的导线来减小电压损失。

4.电线材料:不同的电线材料具有不同的电阻率。

对于给定的电压和电流,电阻率越低的材料,所需的导线截面积越小。

常见的电线材料包括铜和铝。

铜的电阻率较低,因此相同电流下所需的截面积较小,然而铝的电阻率较高,所需的截面积相对较大。

5.温度上升:电流通过导线时,导线会受到一定的电阻热效应,从而导致温度上升。

过高的温度可能会损害导线,因此需要根据所选导线材料的最大工作温度来确定适当的截面积。

6.安全系数:在选择导线截面积时,通常会考虑一个安全系数。

这是为了确保在额定电流下导线能够正常工作,同时预留一定的余量以应对突发的电流波动。

基于以上因素1.确定所需传输的电流大小。

2.根据电流大小和电源电压计算所需的导线截面积。

3.考虑导线长度和材料电阻率,适当调整截面积以减少电压损失。

4.检查所选导线材料的最大工作温度,并遵循安全系数。

5.最终确定合适的导线截面积。

电缆的选用和一般计算

电缆的选用和一般计算

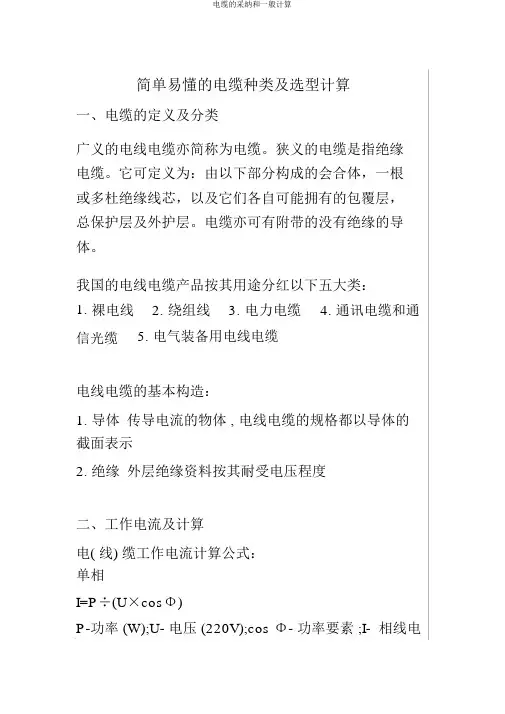

简单易懂的电缆种类及选型计算一、电缆的定义及分类广义的电线电缆亦简称为电缆。

狭义的电缆是指绝缘电缆。

它可定义为:由以下部分构成的会合体,一根或多杜绝缘线芯,以及它们各自可能拥有的包覆层,总保护层及外护层。

电缆亦可有附带的没有绝缘的导体。

我国的电线电缆产品按其用途分红以下五大类:1. 裸电线2. 绕组线3. 电力电缆4. 通讯电缆和通信光缆5. 电气装备用电线电缆电线电缆的基本构造:1.导体传导电流的物体 , 电线电缆的规格都以导体的截面表示2.绝缘外层绝缘资料按其耐受电压程度二、工作电流及计算电( 线) 缆工作电流计算公式:单相I=P÷(U×cosΦ)P-功率 (W);U- 电压 (220V);cos Φ- 功率要素 ;I- 相线电流(A)三相I=P÷(U×× cosΦ)P-功率 (W);U- 电压 (380V);cos Φ- 功率要素 ;I- 相线电流(A)一般铜导线的安全截流量为 5-8A/ 平方毫米,铝导线的安全截流量为 3-5A/ 平方毫米。

在单相 220V线路中,每 1KW功率的电流在 4-5A 左右,在三相负载均衡的三相电路中,每 1KW功率的电流在 2A 左右。

也就是说在单相电路中,每 1 平方毫米的铜导线能够蒙受 1KW功率荷载;三相均衡电路能够蒙受的功率。

可是电缆的工作电流越大,每平方毫米能蒙受的安全电流就越小。

电缆同意的安全工作电流口诀:十下五(十以下乘以五)百上二(百以上乘以二)二五三五四三界(二五乘以四, 三五乘以三)七零九五两倍半(七零和九五线都乘以二点五)穿管温度八九折(跟着温度的变化而变化 , 在算好的安全电流数上乘以零点八或零点九)铜线升级算(在同截面铝芯线的基础上涨一级 , 如二点五铜芯线就是在二点五铝芯线上涨一级 , 则按四平方毫米铝芯线算)裸线加一半(在原已算好的安全电流数基础上再加一半)三、常用电 ( 线) 缆种类线缆规格型号含义:电线型号中:字母 B 表示布电线,字母 V 表示塑猜中的聚氯乙烯,字母 R 表示软线(导体为好多细丝绞在一同)。

电缆截面积的四种选择方法

电缆截面积的四种选择方法

电缆截面积的四种选择方法
1.根据负载电流选择截面积
根据负载电流选择截面积是最直接、常见的选择方法之一、根据电流
的大小,可以参考电力电缆截面积与负载电流的相关标准表格进行比对,
选择合适的截面积。

通常情况下,负载电流越大,所需要的截面积也越大。

2.根据电压降选择截面积
电缆在输送电能的过程中,会有一定的电压降,当电压降超过一定范
围时,会影响电缆的运行稳定性和电能的传输效率。

因此,可以根据所要
输送的负载电流,计算出电缆的运行电压降,然后选择截面积来控制电压
降在一定范围内。

3.根据热负荷选择截面积
电缆的截面积大小也会影响电缆的散热能力,如果电流过大,电缆截
面积过小,会导致电缆发热超过额定值,对于长时间使用的电缆来说,可
能会造成电缆的过载和老化。

因此,可以根据所要输送的负载电流和电缆
的散热能力,选择合适的截面积。

4.根据经济性选择截面积
选择电缆截面积还需要考虑成本因素。

通常情况下,截面积越大,导
体的用材越多,制造成本也会随之增加。

因此,在满足技术要求的前提下,应根据实际情况和经济性考虑,选择合适的截面积,以尽量降低成本。

综上所述,电缆截面积的选择需要考虑负载电流、电压降、热负荷和
经济性等因素。

在实际应用中,可以根据不同的情况综合考虑这些因素来
选择合适的截面积,以确保电缆的安全运行和电能的有效传输。

电缆截面积选型计算公式

电缆截面积选型计算公式

电缆截面积选型计算公式一、引言电缆截面积选型是在电力工程和电气设备设计中非常重要的一项工作。

正确选择合适的电缆截面积可以保证电缆的安全运行和有效传输电能。

本文将介绍电缆截面积选型的计算公式和相关的注意事项。

在进行电缆截面积选型计算时,一般需要考虑以下几个因素:1. 电流负载:电缆的截面积应能承受所传输的电流负载,以避免过载和过热现象的发生。

2. 环境温度:电缆的截面积应能适应所处的环境温度,以确保电缆在不同温度下的正常工作。

3. 电缆长度:电缆的截面积与电缆的长度有关,一般来说,电缆的截面积越大,适用的长度范围就越大。

根据以上因素,可以使用如下公式来计算电缆的截面积:截面积(mm²)= K × I / (ρ × ΔT)其中,K为安全系数,一般取1.5;I为电流负载(A);ρ为电缆材料的电阻率(Ω·m);ΔT为电缆的温升(℃)。

三、注意事项在进行电缆截面积选型计算时,需要注意以下几个问题:1. 安全系数的选择:安全系数的选取应根据具体情况进行,一般情况下,建议取较为保守的数值,以确保电缆的安全运行。

2. 电阻率的确定:电阻率是电缆材料的重要参数,不同材料的电阻率不同,应根据具体材料的参数进行计算。

3. 温升的估算:电缆的温升与电流负载和环境温度有关,需要根据实际情况进行估算。

四、实例分析为了更好地理解电缆截面积选型计算的过程,我们来看一个实例分析。

假设某电器设备的电流负载为100A,电缆的材料为铜,电阻率为0.00000172Ω·m,环境温度为25℃,我们需要计算电缆的截面积。

根据上述公式,将参数代入计算,可得:截面积(mm²)= 1.5 × 100 / (0.00000172 × ΔT)假设我们希望电缆的温升不超过20℃,那么可以计算出电缆的截面积为:截面积(mm²)= 1.5 × 100 / (0.00000172 × 20) = 514.71 mm²根据计算结果,我们可以选择截面积为515 mm²的电缆。

电缆截面积的选型及计算方案

电缆截面积的选型及计算方案

电缆截面积的选型及计算方案对于电缆截面大小的选取,应根据住宅的最大用电需求量以及电线电缆所能承受的最大载流量而定。

人们一般计算住宅用电量时,是根据建筑设计规范上说的按每平方米面积40-50W计算的。

这对于90平米以上的房子还可以,对于50-60平米的住宅不能满足要求。

因此,住宅装修前,应先计划好住宅的全部用电量,再选择电线的截面。

如果把一般的家用电器都计算在内,包括空调、电冰箱、洗衣机、电视、微波炉、热水器、电脑等,再留出几年的发展余量。

现在住房进线一般是4mm2的铜线,因此,同时开启的家用电器不得超过25A,即5500W。

耗电量比较大的家用电器是:3台空调耗电约为3000w(约14A),电热水器10A,微波炉4A,电饭煲4A,洗碗机8A,带烘干功能的洗衣机10A,电开水器4A,在电源引起的火灾中有90%是由于接头发热造成的,因此所有的接头均要焊接,不能焊接的接触器件5-10年必须更换(比如插座、空气开关等)。

国标允许的长期电流:4平方是25-32A,6平方是32-40A,其实这些都是理论安全数值,极限数值还要大于这些的。

2.5平方的铜线允许使用的最大功率是5500W,4平方的8000W,6平方9000W。

家庭电线规格的选用应根据家用电器的总功率来计算,然后根据不同规格电线的最大载流能力来选取合适的电线电缆,所需载流能力计算应根据下列公式,其中:I=w/uxkI一为线路需要的最大电流容量,单位AW一家用电能总功率,单位wU一家用额定电压,单位Vk一过电压的安全系数,数值一般取1.2-1.3根据上面载流能力公式计算出家庭用电的最大需求电流量,然后根据不同载面的电线所能承受的最大截流能力来选取恰当的电线:1、首先计算回路的总负荷(总功率)也就是终端设备的总功率,计为P,单位KW2、确定该回路的电域,民用系列就220/380V两类计为U,单位V3、计算该回路的总电流,计为I,I=P/U,单位A4、选择导线类型(一般家装及小工程主要有铜芯线/铝芯线,其中又分为单芯/多芯)5、指出该类型导线的电流通过能力(可直阅该导线的说明或检验报告)计为X6、导线的截面=IX,如出现小数点按进一法计算,如无该型号导线按高型号选择下面举例说明:一住宅某回路经计算得知总负荷(P)为6KW(把回路上拟接的电器设备的功率加起来即可)电路采用220V电压(U),总电流(I)=6000W/220V=27.27A,该回路采用单芯铜芯线经查阅该导线电流通过能力约为6mm2(X),则该回路应采用的导线载面面积I/X=27.27/6=4.545mm2,按进一法应采用5mm2的导线经查阅该导线无5mm2规格,接近型号为4mm2和6mm2,按照就高的原则该回路应采用6mm2的导线。

电线电缆线径、载流量如何计算及选型

电线电缆线径、载流量如何计算及选型

电线电缆线径、载流量如何计算及选型1、综述铜芯线的压降与其电阻有关,其电阻计算公式:20℃时:17.5÷截面积(平方毫米)=每千米电阻值(Ω)75℃时:21.7÷截面积(平方毫米)=每千米电阻值(Ω)其压降计算公式(按欧姆定律):V=R×A线损是与其使用的压降、电流有关。

其线损计算公式:P=V×A P-线损功率(瓦特) V-压降值(伏特) A-线电流(安培)2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量--17A。

1.5平方毫米铜电源线的安全载流量--21A。

2.5平方毫米铜电源线的安全载流量--28A。

4平方毫米铜电源线的安全载流量--35A6平方毫米铜电源线的安全载流量--48A10平方毫米铜电源线的安全载流量--65A。

16平方毫米铜电源线的安全载流量--91A25平方毫米铜电源线的安全载流量--120A。

单相负荷按每千瓦4.5A(COS&=1),计算出电流后再选导线。

3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦; 6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积(平方毫米)电缆载流量根据铜芯/铝芯不同,铜芯你用2.5(平方毫米)就可以了。

电缆截面选用

电缆截面选用

电缆截面选用
【原创实用版】
目录
1.电缆截面的概念和重要性
2.电缆截面的选择原则
3.电缆截面的计算方法
4.电缆截面的选择对电缆性能的影响
5.结论
正文
一、电缆截面的概念和重要性
电缆截面是指电缆的横截面积,其单位通常为平方毫米。

电缆截面是电缆的一个重要参数,直接影响电缆的性能和应用范围。

在电力系统、通信系统等领域中,电缆截面的选择和使用非常关键。

二、电缆截面的选择原则
1.满足负载电流需求:电缆截面的选择应满足负载电流的需求,避免因截面过小导致电缆过热、短路等安全问题。

2.考虑线路长度和环境温度:线路长度和环境温度会影响电缆的散热能力,因此在选择电缆截面时,需要考虑这些因素。

3.考虑线路敷设方式:不同的敷设方式对电缆截面的要求不同。

例如,直埋电缆和架空电缆的截面选择就有所区别。

4.考虑电缆的机械强度:在选用电缆截面时,还需要考虑电缆的机械强度,以确保电缆在敷设和使用过程中不受损坏。

三、电缆截面的计算方法
计算电缆截面的方法有多种,常见的有以下两种:
1.根据负载电流和线路长度计算:通过查表或公式计算,确定所需的电缆截面。

2.根据电缆散热能力计算:通过计算电缆的散热能力,确定合适的电缆截面。

四、电缆截面的选择对电缆性能的影响
电缆截面的选择会影响电缆的载流量、散热能力、机械强度等性能。

合适的电缆截面可以保证电缆的安全、稳定运行,提高系统的可靠性。

五、结论
电缆截面的选择是电缆应用中非常关键的一环。

在实际工程中,应根据负载电流、线路长度、环境温度等因素,合理选择电缆截面,以确保电缆的安全、稳定运行。

电工电线计算公式口诀

电工电线计算公式口诀

电工电线计算公式口诀摘要:一、导线规格及计算方法二、电缆规格及计算方法三、电缆长度计算公式四、电缆截面积计算公式五、常用电气计算公式口诀正文:在日常生活中,电工行业中的电线计算是一项基本技能。

掌握电线计算公式和口诀,既能保证电路的安全,又能避免浪费资源。

下面,我们就来详细介绍一下电工电线计算公式及口诀。

一、导线规格及计算方法导线规格主要包括导线的截面积、材质、长度等。

在选择导线规格时,首先要了解导线的用途和敷设方式。

根据电流大小、敷设环境等因素,选择合适的导线。

导线截面积的计算公式为:S=I/(ρ*λ),其中S为导线截面积,I为电流,ρ为导线材质的电阻率,λ为允许电压降。

二、电缆规格及计算方法电缆规格包括电缆的截面积、长度、敷设方式等。

在计算电缆规格时,要考虑电缆的负载能力、允许电压降、敷设环境等因素。

电缆截面积的计算公式为:S=I/(ρ*λ),其中S为电缆截面积,I为电流,ρ为电缆材质的电阻率,λ为允许电压降。

三、电缆长度计算公式电缆长度的计算公式为:L=S*(U1-U2)/ρ,其中L为电缆长度,S为电缆截面积,U1为电源电压,U2为负载电压,ρ为电缆材质的电阻率。

四、电缆截面积计算公式在确定电缆截面积时,可根据以下经验口诀进行估算:1.动力电缆:每平方毫米截面积可承受电流约为10-15A;2.照明电缆:每平方毫米截面积可承受电流约为15-20A;3.控制电缆:每平方毫米截面积可承受电流约为5-10A。

五、常用电气计算公式口诀1.电流计算公式:I=P/U,其中I为电流,P为功率,U为电压;2.功率计算公式:P=UI,其中P为功率,U为电压,I为电流;3.电阻计算公式:R=U/I,其中R为电阻,U为电压,I为电流。

掌握这些电线计算公式和口诀,电工们在实际工作中就能更加得心应手,确保电路的安全和稳定。

电缆线径和截面积

电缆线径和截面积

电缆线径和截面积
(原创实用版)
目录
1.电缆线径和截面积的定义与关系
2.电缆线径和截面积的选择
3.电缆线径和截面积的计算
4.电缆线径和截面积对电缆性能的影响
5.结论
正文
一、电缆线径和截面积的定义与关系
电缆线径,通常是指电缆导体的直径。

而截面积,是指电缆导体在垂直于其轴线的平面上的面积。

电缆线径和截面积紧密相关,线径决定了截面积,而截面积直接影响电缆的导电性能。

二、电缆线径和截面积的选择
电缆线径和截面积的选择主要取决于电缆的使用环境和用途。

例如,如果电缆用于输送大功率,那么需要选择较大的截面积以保证足够的导电能力。

另外,电缆的工作环境,如温度、湿度等也会影响线径和截面积的选择。

三、电缆线径和截面积的计算
电缆线径的计算通常根据电缆的用途和负载电流来确定。

而截面积的计算则需要根据电缆的线径和电缆的材质来确定。

不同的电缆材质,其截面积的计算方法可能会有所不同。

四、电缆线径和截面积对电缆性能的影响
电缆线径和截面积的大小直接影响电缆的导电性能。

如果线径过小或
截面积过小,会导致电缆的电阻过大,从而影响电缆的传输效率。

另外,线径和截面积也会影响电缆的机械强度和耐热性能。

五、结论
电缆线径和截面积是电缆设计和选择中的重要参数,需要根据电缆的使用环境和用途进行合理的选择。

电线及电缆截面的选择及计算

电线及电缆截面的选择及计算

电线及电缆截面的选择及计算1. 引言电线及电缆截面的选择和计算在电气工程中具有重要的意义。

正确选择合适的电线或电缆截面,能够保证电力传输的稳定性和安全性。

本文将介绍电线及电缆截面选择的基本原理,并提供一些计算方法和实际案例以供参考。

2. 电线及电缆截面选择的原则电线及电缆截面的选择应遵循以下原则:2.1 电流负载首先需要根据电流负载来确定电线或电缆的截面大小。

电流负载可以根据设备的额定电流和使用条件来计算。

2.2 电压降电线及电缆在传输电力过程中会存在一定的电压降。

为了保证设备正常工作,电压降需要控制在一定范围内。

根据电流负载和电线电阻来计算电压降,从而确定合适的截面。

2.3 环境条件环境条件也是选择电线或电缆截面的重要考虑因素。

例如,如果工作环境温度较高,电线或电缆需要具有耐高温的特性。

同时,还需要考虑是否存在一些特殊的环境要求,例如耐腐蚀性能等。

2.4 安全性能安全性能也是选择电线或电缆截面的重要考虑因素之一。

应根据电线或电缆的用途和安装方式,选择符合相关安全标准的截面。

3. 电线及电缆截面计算方法3.1 电流负载计算电流负载可以根据设备的额定功率和电压来计算,公式如下:电流负载(A)= 设备额定功率(W) / 电压(V)3.2 电压降计算电压降可以通过下式计算得出:电压降(V)= 电流负载(A) * 电线或电缆电阻(Ω/m) * 线长(m)3.3 截面计算根据电流负载和电压降的要求,可以使用下式来计算电线或电缆的截面:截面(mm²)= (电流负载(A) * 线长(m)* K) / (电压降(V)* Ω)其中,K为修正系数,Ω为电线或电缆的电阻。

4. 实例分析4.1 低压电力线路计算假设需要传输的电压为220V,电流负载为10A,线路长度为50m,选择截面为多芯铜导线,内部电阻为0.026Ω/m。

首先计算电流负载:电流负载 = 10A然后计算电压降:电压降= 10A * 0.026Ω/m * 50m = 13V根据电流负载和电压降计算截面:截面 = (10A * 50m * K) / (13V *0.026Ω/m)具体计算方法根据实际情况和相关标准进行选择。

导线和电缆截面的选择

导线和电缆截面的选择
详细描述
在特殊环境(如高温、低温、强磁场、腐蚀性环境等)中,用电线路截面的选择需要考 虑特殊环境的特殊要求,如耐高温、耐低温、抗电磁干扰、耐腐蚀等性能,以确保线路
的正常运行和安全性。
06
总结与展望
导线电缆截面选择的重要性
1 2 3
确保电力传输的稳定性和可靠性
合适的导线电缆截面能够保证电流的稳定传输, 降低线路损耗,避免过载和短路等故障。
节约能源和资源
选择合适的导线电缆截面可以减少能源的浪费, 同时也有助于减少对原材料的依赖,促进可持续 发展。
提高经济效益
合理的导线电缆截面选择可以降低线路建设和维 护成本,提高电力系统的整体经济效益。
未来发展趋势和研究方向
新型材料的应用
随着科技的发展,新型导电材料如碳纤维、石墨烯等将逐 渐应用于导线电缆的生产,提高导线的导电性能和机械强 度。
智能化和数字化技术的应用
未来导线电缆截面的选择将更加依赖于智能化和数字化技 术,如通过大数据和人工智能技术对导线电缆的性能进行 预测和优化。
环境友好型设计
随着环保意识的提高,导线电缆的设计将更加注重环保和 可持续发展,如采用可回收材料、降低线路损耗等措施。
THANKS
感谢观看
导线和电缆截面的选择
• 引言 • 导线和电缆的基本知识 • 导线和电缆截面的选择原则 • 导线和电缆截面选择的计算方法 • 实际应用案例分析 • 总结与展望
01
引言
主题简介
01
导线和电缆截面选择是一个涉及 电气工程的重要问题,它关乎到 电力传输的效率、安全和经济性 。
02
导线和电缆截面的大小决定了电 流传输的能力,选择合适的截面 是确保电气系统正常运行的关键 。

电线及电缆截面的选择及计算

电线及电缆截面的选择及计算

电线及电缆截面的选择及计算电线及电缆是现代社会中重要的电气设备,被广泛应用于建筑、交通、电力等领域中。

正确的电线及电缆的截面选择和计算,对于设备的安全稳定运行至关重要。

本文将详细介绍电线及电缆截面的选择及计算的要点,帮助大家更好地了解和应用这一知识。

一、选择电线及电缆截面的原则选择电线及电缆截面首先要考虑电流大小,一般情况下,电流越大,电线及电缆的截面就必须越大。

同时还需要考虑其他因素,如线路长度、线材的材料和导电性能、线路的工作环境等。

下面具体介绍这些因素。

1. 线路长度线路长度影响线路电阻的大小,电阻越大,对应的电压降就会越大。

因此,在设计线路时,要根据线路长度决定电线及电缆的截面大小,以保证电流传输过程中电压降低不至于影响线路的正常工作。

2. 线材材料和导电性能线材的材料和导电性能决定了它的电阻大小。

一般来说,电阻越小,导电性能越好。

因此,在选择电线及电缆截面的时候,要注意选择高品质的线材,如铜线等具有高导电性能的材料,以保证线路的稳定性。

3. 线路的工作环境线路的工作环境也是选择电线及电缆截面的重要因素。

如果线路处于高温、潮湿等有害环境中,电线及电缆的截面应当适当增大,以提高线路的耐热、耐潮能力,保证线路的长期安全运行。

二、电线及电缆截面计算方法电线及电缆的截面计算需要知道以下几个参数:电流、线路长度、线材材料和导电性能、电阻等参数。

下面将逐一介绍这些参数和计算方法。

1. 电流计算方法电流的计算方法一般是根据工作环境和使用要求决定的。

在家庭用电环境中,例如我们家用的交流电电路,标准电流为10安培(A)左右。

在工业和企业中,电流大小则根据需要设备的工作负荷来计算,一般是通过设备功率和额定电流来计算得出的。

在计算电流的过程中,还需要考虑额定电流和瞬时电流的区别,以免出现电路过载情况。

2. 线路长度计算方法线路长度的计算方法与实际工程有关,一般是通过设计图来计算。

对于一些已经存在线路,计算时要满足最小的电压降和功率损耗标准。

电工准确选择电缆截面积大小的方法

电工准确选择电缆截面积大小的方法

电工准确选择电缆截面积大小的方法随着电器产品的不断发展和更新换代,各种电线、电缆产品的种类也越来越多,但在选用电缆时,有许多因素需要考虑。

其中最重要的因素是电缆截面积的大小,正确的选择电缆截面积大小是保障电器设施工作正常和使用寿命的关键。

本文将介绍几种电工准确选择电缆截面积大小的方法。

第一种方法:计算电流负载根据电流负载来计算电缆截面积大小,是许多电工在实际工作中所采用的方法。

这种方法要求通晓基本的电学原理,需要考虑一些基本参数,如电压、电阻、电流、功率等等,并在此基础上选择适当的电缆截面积。

步骤如下:1.确定电缆长度和负载电流。

2.计算负载电阻值,即电缆长度所对应的阻值。

3.根据电压和功率等参数计算负载电流值。

4.通过计算确定电缆的最小截面积大小。

这种方法需要具备充分的电学知识和计算能力,相对比较复杂,但准确性较高。

第二种方法:根据安装环境选择对于很多电缆的选择,可以根据所处的安装环境进行决策。

具体来说,就是考虑电缆所处的温度、湿度、酸碱度等因素,而选择适当的电缆截面积大小。

步骤如下:1.确定电缆所处环境的基本条件,如温度、湿度等。

2.了解不同环境下电缆截面积的选择规范,比如温度较高时需选择相应的电缆截面积较大的电缆等。

3.选择符合环境条件的电缆截面积大小。

这种方法非常实用且简单易行,不需要电学专业知识的支持,但是却需要了解应用场合。

第三种方法:参考经验值电缆的负载与电缆截面积的关系已经被广泛研究和探讨,因此在实际应用中,可以根据经验值来选择合适的电缆截面积大小。

这种方法虽然不如前两种方法准确,但是因为具有经验和工作实践的支持,很大程度上能够满足工作需求。

步骤如下:1.参考相关的工作规范或者生产厂家提供的技术参数。

2.参考同类工程或电器设备的设计方案。

3.根据电缆长度和负载大小,选择适合的电缆截面积。

这种方法适用于许多实际工作中的需要,可以快速判断出适合的电缆截面积大小。

总结选择适当的电缆截面积大小是非常重要的,可以保障电器设备的长期稳定和安全。

电缆截面的计算

电缆截面的计算

1、电缆截面选择电力电缆平均每公里、每平方毫米的电阻为18欧姆,电力电缆上的电压降不得超过5%,即不得超过10V。

可根据公式:10≥(P/U)*2*18*L/S其中:S表示电力电缆的横截面积,P表示外场子设备的功率,U表示电压,L表示距离。

2、设备用电估算根据国家电缆生产标准,电缆的电阻率应为:18Ω/Km·mm2。

使用VV22-2×Xmm2电缆Km回路阻抗为:2×18/X设备的动态功耗为YW,工作电流为Y/220本设计中车辆监测器距收费站最远距离为ZKm,因此设备回路压降为:(Y/220)×Z×(2×18/X )回路压降小于5%,满足设备使用要求3、工程上常用的估算公式:KW×距离/360=截面积电工必须要掌握的----电缆截面估算#1先估算负荷电流1.用途这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。

电流的大小直接与功率有关,也与电压、相别、力率(又称功率因数)等有关。

一般有公式可供计算。

由于工厂常用的都是380/220伏三相四线系统,因此,可以根据功率的大小直接算出电流。

2.口诀低压380/220伏系统每千瓦的电流,安。

千瓦、电流,如何计算?电力加倍,电热加半。

①单相千瓦,4.5安。

②单相380,电流两安半。

③3.说明口诀是以380/220伏三相四线系统中的三相设备为准,计算每千瓦的安数。

对于某些单相或电压不同的单相设备,其每千瓦的安数,口诀另外作了说明。

①这两句口诀中,电力专指电动机。

在380伏三相时(力率0.8左右),电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流,安。

这电流也称电动机的额定电流。

【例1】 5.5千瓦电动机按“电力加倍”算得电流为11安。

【例2】 40千瓦水泵电动机按“电力加倍”算得电流为80安。

电热是指用电阻加热的电阻炉等。

三相380伏的电热设备,每千瓦的电流为1.5安。

电线及电缆截面的选择及计算

电线及电缆截面的选择及计算

电线及电缆截面的选择及计算第一篇:电线及电缆截面的选择及计算低压导线截面的选择,有关的文件只规定了最小截面,有的以变压器容量为依据,有的选择几种导线列表说明,在供电半径上则规定不超过0.5km。

本文介绍一种简单公式作为导线选择和供电半径确定的依据,供电参考。

低压导线截面的选择1.1 选择低压导线可用下式简单计算:S=PL/CΔU%(1)式中P——有功功率,kW;L——输送距离,m;C——电压损失系数。

系数C可选择:三相四线制供电且各相负荷均匀时,铜导线为85,铝导线为50;单相220V供电时,铜导线为14,铝导线为8.3。

(1)确定ΔU%的建议。

根据《供电营业规则》(以下简称《规则》)中关于电压质量标准的要求来求取。

即:10kV及以下三相供电的用户受电端供电电压允许偏差为额定电压的±7%;对于380V则为407~354V;220V单相供电,为额定电压的+5%,-10%,即231~198V。

就是说只要末端电压不低于354V和198V就符合《规则》要求,而有的介绍ΔU%采用7%,笔者建议应予以纠正。

因此,在计算导线截面时,不应采用7%的电压损失系数,而应通过计算保证电压偏差不低于-7%(380V线路)和-10%(220V线路),从而就可满足用户要求。

(2)确定ΔU%的计算公式。

根据电压偏差计算公式,Δδ%=(U2-Un)/Un×100,可改写为:Δδ=(U1-ΔU-Un)/Un,整理后得:ΔU=U1-Un-Δδ.Un(2)对于三相四线制用(2)式:ΔU=400-380-(-0.07×380)=46.6V,所以ΔU%=ΔU/U1×100=46.6/400×100=11.65;对于单相220V,ΔU=230-220-(-0.1×220)=32V,所以ΔU%=ΔU/U1×100=32/230×100=13.91。

1.2 低压导线截面计算公式1.2.1三相四线制:导线为铜线时,Sst=PL/85×11.65=1.01PL×10-3mm2(3)导线为铝线时,Ssl=PL/50×11.65=1.72PL×10-3mm2(4)1.2.2对于单相220V:导线为铜线时,Sdt=PL/14×13.91=5.14PL×10-3mm2(5)导线为铝线时,Sdl=PL/8.3×13.91=8.66PL×10-3mm2(6)式中下角标s、d、t、l分别表示三相、单相、铜、铝。

电缆截面的选择方法及计算示例

电缆截面的选择方法及计算示例

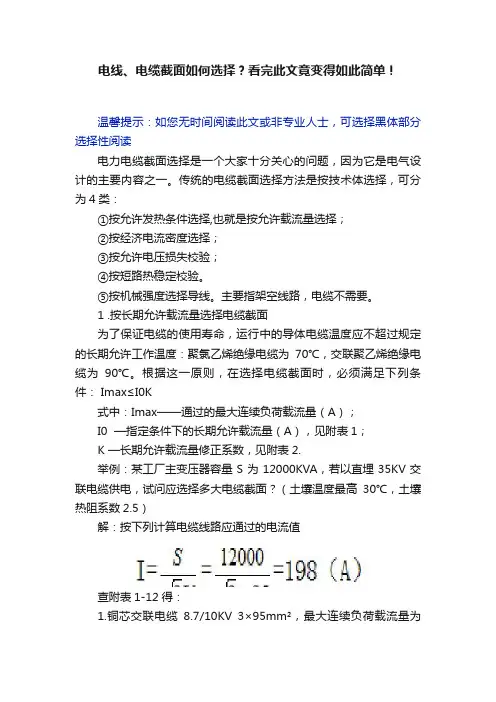

电缆截面的选择方法及计算示例1 按长期允许载流量选择电缆截面为了保证电缆的使用寿命,运行中的导体电缆温度应不超过规定的长期允许工作温度:聚氯乙烯绝缘电缆为70℃,交联聚乙烯绝缘电缆为90℃。

根据这一原则,在选择电缆截面时,必须满足下列条件:I max ≤I 0K式中:I max ——通过的最大连续负荷载流量(A );I 0 ——指定条件下的长期允许载流量(A ),见附表1; K ——长期允许载流量修正系数,见附表2.举例:某工厂主变压器容量S 为12000KVA ,若以直埋35KV 交联电缆供电,试问应选择多大电缆截面?(土壤温度最高30℃,土壤热阻系数2.5)解:按下列计算电缆线路应通过的电流值 I=U S 3=35312000⨯=198(A ) 查附表1-12得:铜芯交联电缆8.7/10KV 3×95mm ²,最大连续负荷载流量为220A ,25℃。

由于敷设土壤温度最高为30℃,应进行温度修正。

查附表2-2得修正系数为0.96. I 修=220(A )×0.96=211(A )通过土壤温度的修正后该电缆的连续负荷载流量虽只有211(A ),仍能满足电缆线路198(A )的要求。

2 按经济电流密度选择电缆截面国际电工委员会标准IEC287-3-2/1995提出了电缆尺寸即导体截面经济最佳化的观点:电缆导体截面的选择,不仅要考虑电缆线路的初始成本,而且要同时考虑电缆在寿命期间的电能损耗成本。

因此要从经济电流密度来选择电缆截面。

(1)经济电流密度计算式: J=1000]201[2020⨯-⨯⨯⨯)(+m B F Aθαρ(2)电缆经济电流截面计算式:S j =Imax/J式中:J——经济电流密度(A/mm²); Sj——经济电流截面(mm²);B=(1+Yp+Ys)(1+λ1+λ2),可取平均值1.0014;P20————20℃时电缆导体电阻率(Ω·mm2/m)铜芯为18.4×10-9,,铝芯为31×10-9,计算时可分别取18.4和31。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

低压导线截面的选择,有关的文件只规定了最小截面,有的以变压器容量为依据,有的选择几种导线列表说明,在供电半径上则规定不超过0.5km。

本文介绍一种简单公式作为导线选择和供电半径确定的依据,供电参考。

1低压导线截面的选择1.1选择低压导线可用下式简单计算:S=PL/CΔU%(1)式中P——有功功率,kW;L——输送距离,m;C——电压损失系数。

系数C可选择:三相四线制供电且各相负荷均匀时,铜导线为85,铝导线为50;单相220V供电时,铜导线为14,铝导线为8.3。

(1)确定ΔU%的建议。

根据《供电营业规则》(以下简称《规则》)中关于电压质量标准的要求来求取。

即:10kV及以下三相供电的用户受电端供电电压允许偏差为额定电压的±7%;对于380V则为407~354V;220V单相供电,为额定电压的+5%,-10%,即231~198V。

就是说只要末端电压不低于354V和198V就符合《规则》要求,而有的介绍ΔU%采用7%,笔者建议应予以纠正。

因此,在计算导线截面时,不应采用7%的电压损失系数,而应通过计算保证电压偏差不低于-7%(380V线路)和-10%(220V线路),从而就可满足用户要求。

(2)确定ΔU%的计算公式。

根据电压偏差计算公式,Δδ%=(U2-U n)/U n×100,可改写为:Δδ=(U1-ΔU-U n)/U n,整理后得:ΔU=U1-U n-Δδ.U n (2)对于三相四线制用(2)式:ΔU=400-380-(-0.07×380)=46.6V,所以ΔU%=ΔU/U1×100=46.6/400×100=11.65;对于单相220V,ΔU=230-220-(-0.1×220)=32V,所以ΔU%=ΔU/U1×100=32/230×100=13.91。

1.2低压导线截面计算公式1.2.1三相四线制:导线为铜线时,S st=PL/85×11.65=1.01PL×10-3mm2(3) 导线为铝线时,S sl=PL/50×11.65=1.72PL×10-3mm2(4)1.2.2对于单相220V:导线为铜线时,S dt=PL/14×13.91=5.14PL×10-3mm2(5) 导线为铝线时,S dl=PL/8.3×13.91=8.66PL×10-3mm2(6) 式中下角标s、d、t、l分别表示三相、单相、铜、铝。

所以只要知道了用电负荷kW和供电距离m,就可以方便地运用(3)~(6)式求出导线截面了。

如果L用km,则去掉10-3。

1.5需说明的几点1.5.1用公式计算出的截面是保证电压偏差要求的最小截面,实际选用一般是就近偏大一级。

再者负荷是按集中考虑的,如果负荷分散,所求截面就留有了一定裕度。

1.5.2考虑到机械强度的要求,选出的导线应有最小截面的限制,一般情况主干线铝芯不小于35mm2,铜芯不小于25mm2;支线铝芯不小于25mm2,铜芯不小于16mm2。

1.5.3计算出的导线截面,还应用最大允许载流量来校核。

如果负荷电流超过了允许载流量,则应增大截面。

为简单记忆,也可按铜线不大于7A/mm2,铝线不大于5A/mm2的电流密度来校核。

2合理供电半径的确定上面(3)~(6)式主要是满足末端电压偏差的要求,兼或考虑了经济性,下面则按电压偏差和经济性综合考虑截面选择和供电半径的确定。

当已知三相有功负荷时,则负荷电流I f=P/。

如用经济电流密度j选择导线,则S=I f/。

根据《规则》规定,农网三相供电的功率因数取0.85,所以S=P/×0.38×0.85j=P/0.5594j=1.79P/jmm2(7)三相供电时,铜线和铝线的最大合理供电半径计算公式:L st=1.79×85×11.65/j=1773/jm(8)L sl=1.79×50×11.65/j=1042/jm(9)若为单相供电在已知P时,则S=I f/j=P/U n/j=4.55P/j(按阻性负荷计)。

按上法,令4.55P/j=PL/CΔU%,从而求得:·L=4.55CΔU%/jm(10)将前面求得的ΔU%代入(10),同样可求出单相供电时,铜线和铝线最大合理供电半径计算公式如下。

L dt=4.55×14×13.91/j=885/jm(11)L dl=4.55×8.3×13.91/j=525/jm(12)选定经济截面后,其最大合理供电半径,三相都大于0.5km,单相基本为三四百米,因此单纯规定不大于0.5km,对于三相来说是“精力过剩”,对单相来说则“力不从心”。

“:l.kmjnhbv用允许电压损失来选择(校验)电线电缆的简便方法,在某一允许电压损失条件下,负荷越大,供电半径越小;反之,负荷越小,供电半径越大。

负荷力矩=负荷*线路长度(单位:kw*m)。

一、电线电缆选用的一般原则在选用电线电缆时,一般要注意电线电缆型号、规格(导体截面)的选择。

⒈电线电缆型号的选择选用电线电缆时,要考虑用途,敷设条件及安全性;例如,根据用途的不同,可选用电力电缆、架空绝缘电缆、控制电缆等;根据敷设条件的不同,可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等;根据安全性要求,可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。

⒉电线电缆规格的选择确定电线电缆的使用规格(导体截面)时,一般应考虑发热,电压损失,经济电流密度,机械强度等选择条件。

根据经验,低压动力线因其负荷电流较大,故一般先按发热条件选择截面,然后验算其电压损失和机械强度;低压照明线因其对电压水平要求较高,可先按允许电压损失条件选择截面,再验算发热条件和机械强度;对高压线路,则先按经济电流密度选择截面,然后验算其发热条件和允许电压损失;而高压架空线路,还应验算其机械强度。

若用户没有经验,则应征询有关专业单位或人士的意见。

一般电线电缆规格的选用参见下表:电线电缆规格选用参考表导体截面mm 2 铜芯聚氯乙烯绝缘电缆环境温度25℃架空敷设227 IEC 01(BV)铜芯聚氯乙烯绝缘电力电缆环境温度25℃直埋敷设VV22-0.6/1 (3+1)钢芯铝绞线环境温度30℃架空敷设LGJ允许载流量A容量kW允许载流量A容量kW允许载流量A容量kW1.0 17 10 1.5 21 122.5 28 164 37 21 38 216 48 27 47 2710 65 36 65 3616 91 59 84 47 97 5425 120 67 110 61 124 6935 147 82 130 75 150 8450 187 105 155 89 195 10970 230 129 195 109 242 13595 282 158 230 125 295 165 120 324 181 260 143 335 187 150 371 208 300 161 393 220 185 423 237 335 187 450 252 240 390 220 540 302 300 435 243 630 352 说明: 1.同一规格铝芯导线载流量约为铜芯的0.7倍,选用铝芯导线可比铜芯导线大一个规格,交联聚乙烯绝缘可选用小一档规格,耐火电线电缆则应选较大规格。

2.本表计算容量是以三相380V、Cosφ=0.85为基准,若单相220V、Cosφ=0.85,容量则应×1/3。

3.当环境温度较高或采用明敷方式等,其安全载流量都会下降,此时应选用较大规格;当用于頻繁起动电机时,应选用大2~3个规格。

4.本表聚氯乙烯绝缘电线按单根架空敷设方式计算,若为穿管或多根敷设,则应选用大2~3个规格。

5 以上数据仅供参考,最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。

二、电线电缆的使用特性产品使用特性详见具体产品目录。

三、电线电缆的运输和保管⒈运输中严禁从高处扔下电缆或装有电缆的电缆盘,特别是在较低温度时(一般为5℃左右及以下),扔、摔电缆将有可能导致绝缘、护套开裂。

⒉尽可能避免在露天以裸露方式存放电缆,电缆盘不允许平放。

⒊吊装包装件时,严禁几盘同时吊装。

在车辆、船舶等运输工具上,电缆盘要用合适方法加以固定,防止互相碰撞或翻倒,以防止机械损伤电缆。

⒋电缆严禁与酸、碱及矿物油类接触,要与这些有腐蚀性的物质隔离存放.贮存电缆的库房内不得有破坏绝缘及腐蚀金属的有害气体存在。

⒌电缆在保管期间,应定期滚动(夏季3个月一次,其他季节可酌情延期)。

滚动时,将向下存放盘边滚翻朝上,以免底面受潮腐烂。

存放时要经常注意电缆封头是否完好无损。

⒍电缆贮存期限以产品出厂期为限,一般不宜超过一年半,最长不超过二年。

四、电线电缆的安装与施工电线电缆敷设安装的设计和施工应按GB 50217-94《电力工程电缆设计规范》等有关规定进行,并采用必要的电缆附件(终端和接头)。

供电系统运行质量、安全性和可靠性不仅与电线电缆本身质量有关,还与电缆附件和线路的施工质量有关。

通过对线路故障统计分析,由于施工、安装和接续等因素造成的故障往往要比电线电缆本体缺陷造成的故障可能性大得多。

因此要正确地选用电线电缆及配套附件,除按规范要求进行设计和施工外,还应注意如下几个方面的问题:⒈电缆敷设安装应由有资格的专业单位或专业人员进行,不符合有关规范规定要求的施工和安装,有可能导致电缆系统不能正常运行。

⒉人力敷设电缆时,应统一指挥控制节奏,每隔1.5~3米有一人肩扛电缆,边放边拉,慢慢施放。

⒊机械施放电缆时,一般采用专用电缆敷设机并配备必要牵引工具,牵引力大小适当、控制均匀,以免损坏电缆。

⒋施放电缆前,要检查电缆外观及封头是否完好无损,施放时注意电缆盘的旋转方向,不要压扁或刮伤电缆外护套,在冬季低温时切勿以摔打方式来校直电缆,以免绝缘、护套开裂。

⒌敷设时电缆的弯曲半径要大于规定值。

在电缆敷设安装前、后用1000V兆欧表测量电缆各导体之间绝缘电阻是否正常,并根据电缆型号规格、长度及环境温度的不同对测量结果作适当地修正,小规格(10mm 2 以下实芯导体)电缆还应测量导体是否通断。

⒍电缆如直埋敷设,要注意土壤条件,一般建筑物下电缆的埋设深度不小于0.3米,较松软的或周边环境较复杂的,如耕地、建筑施工工地或道路等,要有一定的埋设深度(0.7~1米),以防直埋电缆受到意外损害,必要时应竖立明显的标志。
