家庭电路习题(含答案)
家庭电路作图(含答案)
家庭电路作图（含答案）一.作图题（共30小题）1.综合作图-家庭电路：如图所示家庭电路，开关Sl控制吊灯L、L2和L3,电路中还有一个带有开关S2控制的插排，插排上的指示灯L在，断开时不发光，两个插孔均不能提供工作电压，而在闭合S2时指示灯L发光，两个插孔可以提供工作电压；但如果L损坏，闭合，时，两个插孔也能提供工作电压.用笔画线表示导线，将它们连入电路.2.房间内灯分别由入户门和床头两开关控制很方便，如图是其原理图，请将图中两只单刀双掷开关S> S?1和一盏螺丝口灯泡L连人家庭电路，要求Si、Sz都能控制灯L.火蝮Vi私的3.请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座.4.如图甲所示为一个带有发光二极管的单刀双掷开关，当灯亮时二极管不发光，当夜间关灯时二极管发光可用于指示开关的位置，请你在乙图中将开关和灯正确接在家庭电路当5.综合作图-家庭电路：如图所示家庭电路，开关Sl控制由3个灯泡组成的吊灯：阁楼上有一盏由“光控开关”和“声控开关”控制的电灯L, L只有在夜间且有声音时灯才亮，“光控开关”用“光敏”材料制成，它能在天黑时自动闭合，天亮时自动断开：“声控开关”利用“声敏”材料制成，它能在有人走动发出声音时闭合，无人走动时自动断开；电路中同时安装一个带有开关的插排，其中S?控制两孔插座、S3控制三孔插座.请用笔画线表示导线，将它们连入电路.___________________ ___ ____________ __ _______ 火线_______________________________________ _______________ —— ,- ---------- - ----------- - ------------------- T 企线々嚣《 S -8 3 ⅞r « τ4 ! :6 .根据安全用电原则，请将如图所示的各元件正确接入电路，其中开关只控制螺口灯泡，三孔插座 带保险盒.7 . (1)请将如图1所示元件，连接成符合安全用电要求的家庭电路.(2)如图2所示，请标出小磁针静止时的N 极与S 极.火找 ______________________________零线 ------------------------------地线厂 --------------------------- oK 城∏ 蠕口灯泡 三孔插座 _I I — 图1 图2 8 .完成如图家庭电路的连接.JL 心目草;8 @ 9 .声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间.某地下通道 两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接 通电源发光.请按题意将图中的电路连接完整.----------------------------------- 火骏一 ： ------------- .. -零收 “启曲开*卜 j q 声控开英卜10 .小明常用的一个插线板，带有开关、保险丝和三孔插座.开关断开时插孔不能提供工作电压，闭 合时插孔能提供工作电压；如果接入的用电器电流过大，保险丝会熔断，停止提供工作电压.根据上 述现象，请在图甲中画出开关、保险丝和插孔的连接方式，并把插线板与电源线接通. 0 ⅛ 曲 u ⅛--------------------------------- 火线-------------------------------- 零线-------------------------------- 地线11 .居民楼的楼道里安装有声光控开关，天亮时光控开关自动断开，天黑时自动闭合；有人走动发出 声音时，声控开关自动闭合，无人时自动断开.请将图中“声控开关”、“光控开关”、“灯泡”用 笔画线代替导线正确连入电路，设计出只有夜间且有声音时灯才会亮的楼道灯自动控制电路，同时安 装一个不受开关控制的三孔插座.火线 --------------------------------------零线 --------------------------------------地线 -------------------------------------- ±ui」［≡］甚 ⅛- 插座 声控开关光控开关。

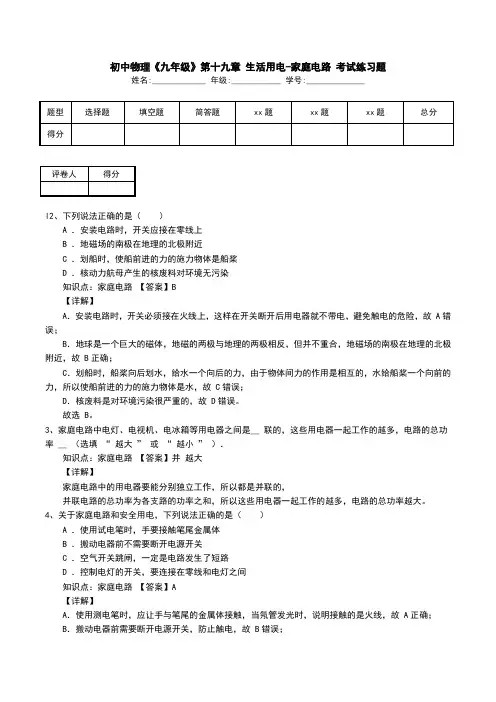

初中物理《九年级》第十九章 生活用电-家庭电路 考试练习题
初中物理《九年级》第十九章生活用电-家庭电路考试练习题姓名:_____________ 年级:____________ 学号:______________l2、下列说法正确的是（）A ．安装电路时，开关应接在零线上B ．地磁场的南极在地理的北极附近C ．划船时，使船前进的力的施力物体是船桨D ．核动力航母产生的核废料对环境无污染知识点：家庭电路【答案】B【详解】A．安装电路时，开关必须接在火线上，这样在开关断开后用电器就不带电，避免触电的危险，故 A错误；B．地球是一个巨大的磁体，地磁的两极与地理的两极相反，但并不重合，地磁场的南极在地理的北极附近，故 B正确；C．划船时，船桨向后划水，给水一个向后的力，由于物体间力的作用是相互的，水给船桨一个向前的力，所以使船前进的力的施力物体是水，故 C错误；D．核废料是对环境污染很严重的，故 D错误。
故选 B。
3、家庭电路中电灯、电视机、电冰箱等用电器之间是__ 联的，这些用电器一起工作的越多，电路的总功率 __ （选填“ 越大” 或“ 越小” ）．知识点：家庭电路【答案】并越大【详解】家庭电路中的用电器要能分别独立工作，所以都是并联的，并联电路的总功率为各支路的功率之和，所以这些用电器一起工作的越多，电路的总功率越大。
4、关于家庭电路和安全用电，下列说法正确的是（）A ．使用试电笔时，手要接触笔尾金属体B ．搬动电器前不需要断开电源开关C ．空气开关跳闸，一定是电路发生了短路D ．控制电灯的开关，要连接在零线和电灯之间知识点：家庭电路【答案】A【详解】A．使用测电笔时，应让手与笔尾的金属体接触，当氖管发光时，说明接触的是火线，故 A正确；B．搬动电器前需要断开电源开关，防止触电，故 B错误；C．空气开关“跳闸”，可能是电路出现了短路，也可能是用电器的总功率过大，故 C错误；D．控制电灯的开关，要连接在火线和电灯之间，故 D错误。
故选 A。
5、请用笔面线表示导线，将图中的电灯和开关正确接入家庭电路中。
家庭照明电路综合题典型练习题2
家庭照明电路综合题典型练习题2注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上1．微波炉是人们用来加热食品的常用灶具：微波是一种高频电磁波，它能穿透陶瓷、玻璃、耐热塑胶等材料，微波炉使用的微波频率为2450MHz 。
（1）为了用电安全，微波炉应该使用 ___________（两脚/三脚）插头； （2）用微波炉加热饭菜时，加热过程中是将 ___________能转化为内能；（3）小明想知道微波炉的热效率，他用电能表（表头如图所示）、温度计等工具进行了如下实验：A ．在杯中装有质量为m 、比热容为c 的冷水，测出水的初温为t 0；B ．把杯子放进微波炉，并选择高温挡；C ．将微波炉定时器旋转到两分钟的位置，同时记录电能表指示灯在这个时间内闪烁的次数N ，进而算出消耗的 ___________（填“电功率”或“电能”）为E ；D ．加热结束后，迅速测出水的末温t 。
微波炉热效率的表达式η=___________（用字母表示）；（4）在电工爸爸的陪伴和指导下，小明通过实验探究“220V 60W”和“220V 15W”的白炽灯接到电路中哪个更亮。
小刚的实验结论是“220V 60W”灯泡更亮。
请你在虚线框内帮小明画出正确的电路连接图。
___________【答案】 三脚 电 电能 0()cm t t E【详解】（1）[1]大功率用电器的金属外壳需要接地，以确保安全，因此微波炉应使用三脚插头。
（2）[2]加热过程中，电流做功，电能减小，将电能转化为内能。
（3）[3][4]电能表是测量电功的仪器，不能直接测量电功率，根据电能表的标定转数和实际转数可以算出电能表消耗的电能E ；有效利用的热量为()12=-Q cm t cm t t =∆吸 微波炉的效率为0()100%=Q cm t t E Eη-=⨯吸 （4）[5]“220V 60W”和“220V 15W”并联在220V 电路上，灯泡都能在额定电压下正常发光，即60W 灯泡更亮，故是并联电路，如下图：2．小亮家的电能表如图所示。

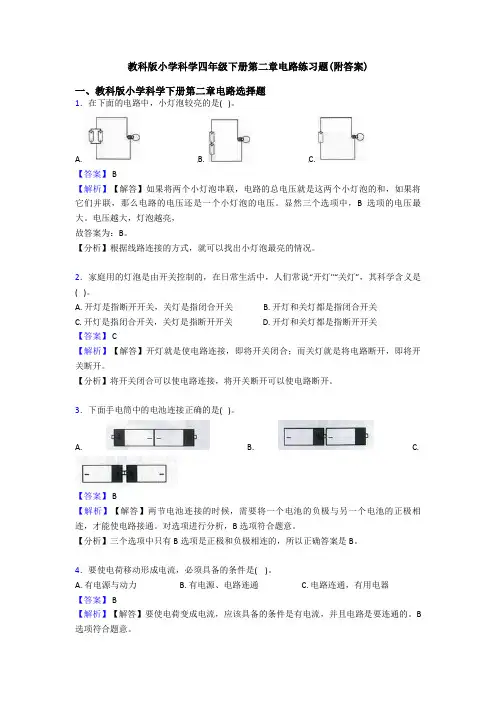

教科版小学科学四年级下册第二章电路练习题(附答案) (5)
教科版小学科学四年级下册第二章电路练习题(附答案)一、教科版小学科学下册第二章电路选择题1．在下面的电路中，小灯泡较亮的是( )。
A. B. C.【答案】 B【解析】【解答】如果将两个小灯泡串联，电路的总电压就是这两个小灯泡的和，如果将它们并联，那么电路的电压还是一个小灯泡的电压。
显然三个选项中，B选项的电压最大。
电压越大，灯泡越亮，故答案为：B。
【分析】根据线路连接的方式，就可以找出小灯泡最亮的情况。
2．家庭用的灯泡是由开关控制的，在日常生活中，人们常说“开灯"“关灯”，其科学含义是( )。
A. 开灯是指断开开关，关灯是指闭合开关B. 开灯和关灯都是指闭合开关C. 开灯是指闭合开关，关灯是指断开开关D. 开灯和关灯都是指断开开关【答案】 C【解析】【解答】开灯就是使电路连接，即将开关闭合；而关灯就是将电路断开，即将开关断开。
【分析】将开关闭合可以使电路连接，将开关断开可以使电路断开。
3．下面手电筒中的电池连接正确的是( )。
A. B. C.【答案】 B【解析】【解答】两节电池连接的时候，需要将一个电池的负极与另一个电池的正极相连，才能使电路接通。
对选项进行分析，B选项符合题意。
【分析】三个选项中只有B选项是正极和负极相连的，所以正确答案是B。
4．要使电荷移动形成电流，必须具备的条件是( )。
A. 有电源与动力B. 有电源、电路连通C. 电路连通，有用电器【答案】 B【解析】【解答】要使电荷变成电流，应该具备的条件是有电流，并且电路是要连通的。
B 选项符合题意。
故答案为：B。
【分析】本题考查的是电流形成的条件。
5．发现有人触电，周围又没有电闸，你应该( )。
A. 用手把人拉开B. 用铁棒把电线挑开C. 用干木棒把电线挑开D. 赶快切断电源、并拨打120【答案】 C【解析】【解答】当发现有人触电，周围又没有电闸，应该用干木棒把电线挑开。
C选项符合题意。
故答案为：C。
【分析】木棒属于绝缘体，可以将人身上的电线挑开而不导电。

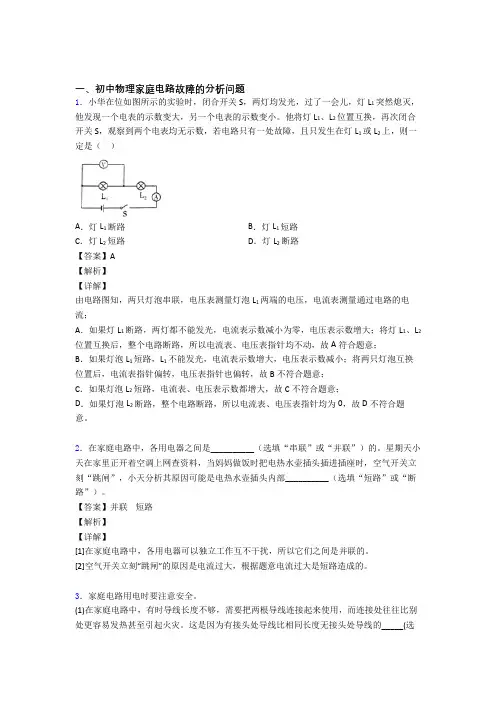

物理家庭电路故障的分析问题的专项培优练习题(含答案)及答案
一、初中物理家庭电路故障的分析问题1．小华在位如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小。
他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表均无示数，若电路只有一处故障，且只发生在灯L1或L2上，则一定是（）A．灯L1断路B．灯L1短路C．灯L2短路D．灯L2断路【答案】A【解析】【详解】由电路图知，两只灯泡串联，电压表测量灯泡L1两端的电压，电流表测量通过电路的电流；A．如果灯L1断路，两灯都不能发光，电流表示数减小为零，电压表示数增大；将灯L1、L2位置互换后，整个电路断路，所以电流表、电压表指针均不动，故A符合题意；B．如果灯泡L1短路，L1不能发光，电流表示数增大，电压表示数减小；将两只灯泡互换位置后，电流表指针偏转，电压表指针也偏转，故B不符合题意；C．如果灯泡L2短路，电流表、电压表示数都增大，故C不符合题意；D．如果灯泡L2断路，整个电路断路，所以电流表、电压表指针均为0，故D不符合题意。
2．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。
星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
【答案】并联短路【解析】【详解】[1]在家庭电路中，各用电器可以独立工作互不干扰，所以它们之间是并联的。
[2]空气开关立刻“跳闸”的原因是电流过大，根据题意电流过大是短路造成的。
3．家庭电路用电时要注意安全。
(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。
这是因为有接头处导线比相同长度无接头处导线的_____(选填“电流”“电阻”)大。
(2)为了检查家庭电路中是否有短路情况，在进户线的干路上串联一个标有“PZ220﹣40”的白炽灯L1，如图所示，然后断开家里的其他开关，只闭合S，若L1发光较暗，说明该支路____；若发现L1正常发光，说明该支路_____。
(完整版)家庭电路故障分析(含答案)
1、小明把台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是：（）A、开关短路；B、插头短路；C、插座短路；D、灯座短路。
2、小明刚把台灯插头插入插座，还未闭合台灯开关，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是：A、开关短路；B、插头短路；C、插座短路；D、灯座短路。
3、家庭电路中保险丝被烧断，可能原因是：A、电路中同时使用的用电器总功率过大；B、电路中出现短路；C、电路中某盏开关短路；D、保险丝选用太细。
4、家庭电路中装有符合规格的保险丝，如果电路发生短路，请你想象一下，发生的现象是下列哪一个：A、灯泡熄灭；B、灯泡发暗；C、灯泡被烧坏；D、灯泡特别亮。
5、王强同学家中保险丝熔断后，正确的做法是：A、断开电闸，更换一根相同规格的保险丝，再闭合电闸；B、断开电闸，更换额定电流更大的保险丝，再闭合电闸；C、断开电闸，用铜丝或铁丝替代保险丝，以免被再次烧断，再闭合电闸；D、断开电闸，排除故障，再更换保险丝，最后闭合电闸。
6、空气开关跳闸后，复位时又立即跳起，这可能是：（）A、电路中有短路现象；B、电路中出现开路现象；C、电路中总功率过大；D、空气开关的额定电流过小。
7、小明家新安装了一盏电灯，当开关闭合时，发现电灯不亮，空气开关跳闸，其原因可能是：A、开关接触不良；B、开关内部短路；C、灯泡灯丝断了；D、灯头内部短路。
8、如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。
小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。
当只闭合开关S、S1时，L0和L1都呈现暗红色；当只闭合开关S、S2时，L0正常发光，L2不发光，由此可以确定：（）A、L1灯头断路；B、L1灯头短路；C、L2灯头断路；D、L2灯头短路。
9、小强学习了家庭电路的知识后，回家安装了一盏电灯，闭合开关后发现电灯不亮，他用测电笔检测，图中的a、b、c、d、e、f处均为检测点，根据他的检测结果判断：(1)a、b、c、d、e处测电笔氖管都发光，可能故障是：；（2）a处测电笔氖管发光b、c、d、e、f处氖管都不发光，可能故障是：；（3）a、b处氖管发光，c、d、e、f处氖管不发光，可能故障是：；（4）a、b、c、d处氖管发光，e、f处氖管不发光，可能故障是：。
中考物理家庭电路故障的分析问题综合练习题及答案解析
一、初中物理家庭电路故障的分析问题1．在下列情况中，不可能．．．引起家庭电路中空气开关跳闸的是（）A．开关中的两个线头相碰B．插头中的两个线头相碰C．电路中增加了大功率的用电器D．电线的绝缘皮损坏【答案】A【解析】【分析】【详解】A．造成空气开关跳闸的原因是：电路中的电流过大，而引起电流过大有两个方面：短路和总功率过大。
开关中的两个线头相碰，只会造成开关无法控制用电器，但不会引起空气开关跳闸，故A符合题意；B．插头中的两个线头相碰也会造成短路，从而引起空气开关跳闸，故B不符合题意；C．电路中增加了大功率用电器会造成总功率过大，从而引起空气开关跳闸，故C不符合题意；D．电线的绝缘皮损坏，会引起零火线直接接触，造成短路，从而引起空气开关跳闸，故D 不符合题意。
故选A。
【点睛】2．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。
星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
【答案】并联短路【解析】【详解】[1]在家庭电路中，各用电器可以独立工作互不干扰，所以它们之间是并联的。
[2]空气开关立刻“跳闸”的原因是电流过大，根据题意电流过大是短路造成的。
3．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。
【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。
[2]由I=pU可知，电压不变的情况下，当家用电器的的功率过大时，电流会过大；电路短路时，电流不经用电器而将火线和零线连接，此时电线上的电流也会过大，这两种情况都会导致跳闸。
(完整word)家庭电路生活用电练习题及答案
家庭电路练习题一、选择题（1~9题为单选题,每题2分;10~15题为多选题）1．某家庭部分电路可简化成图3所示的情况,当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是A．串联B．并联C．电视与台灯串联后再与灯泡并联D．灯泡与台灯串联后再与电视并联2。
3．如上图右甲所示为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起),它连入电路如图4乙所示。
下列说法正确的是A．灯和插座是串联的 B．灯和插座是并联的C．开关只控制插座 D．开关同时控制灯和插座4涂涂同学根据家庭电路画了如图所示的电路图,其中包括插座1、插座2、电灯L和开关S,图中元件的接法画错了的是A、电灯LB、插座1C、插座2D、开关S5。
如右图是涂涂家庭电路，闭合开关,灯不亮。
用试电笔接触c点氖管不发光，接触d点氖管发光。
已知该电路有两处故障，则下列判断正确的是A、ac间断路、bd间断路B、ac间断路、eb间断路C、ac间断路、cd间短路D、eb间断路、cd间短路6．下图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障.小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。
当只闭合S、S1时，L0和L1都呈暗红色;当只闭合S、S2时，L0正常发光,L2不发光。
由此可以确定A．L1灯头断路 B．L1灯头短路C．L2灯头短路 D．L2灯头断路7．涂涂同学家在供电线路中安装了漏电保护器,铭牌上写着右表中的一些数据，以下几种说法正确的是A．漏电电流大于30mA，保护器会在0。
1s之内切断电源B．漏电持续时间超过0.1s时保护器才能动作C．当漏电电流达到15mA时就能起到保护作用D．只有当进户电压大于220V或漏电电流大于20A时，才能起到保护作用8。
若在你家中三孔插座中间的孔没有接地，将会发生的现象是（ )A．插座因耗电增加而烧毁 B．这孔接地是为了更好的让家用电器散热C．家用电器不能正常工作 D．人接触家用电器外壳时有可能发生触电事故9.电热水壶是我们熟悉的家用电器，如图所示从电热水壶的结构和使用来看，它涉及到很多物理知识。
中考物理家庭电路故障的分析问题综合练习题及详细答案
B．若CD间断路，灯泡相连的火线和零线正常，灯L仍正常发光；则三孔插座的左孔通过电热壶与火线连通，即左右两孔都与火线相连，电热壶会突然停止工作，故B错误；
C．若AB间断路，灯泡相连的火线和零线正常，灯L仍正常发光；而电热壶会停止工作，故C错误；
D．由图知道，三孔插座的左孔与零线是连通的，所以，用测电笔测试三孔插座的左孔，氖管不发光，故D正确。
【详解】
当闭合开关S、S1时，L0和L1串联，L0正常发光，L1不发光，说明灯L1短路；当闭合开关S、S2时，L0和L2串联，L0和L2都发出暗红色光说明灯L2正常。
故选B。
【点睛】
电路故障是中考必考题型，本题根据灯L0的发光情况判断电路故障，不太难。
11．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。则下列分析合理的是（）
【答案】 用电器总功率过大
【解析】
【分析】
【详解】
(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示
(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
【答案】B
【解析】
【分析】
将电灯L0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；若电灯L0不发光，说明开关闭合的那条支路有开路；据此分析判断。
家庭电路画图题带答案
14．按照题目要求作图:
(１)如图1所示，为用核桃钳夹核桃时的情景，此时核桃钳可视为两根杠杆.请在图中画出作用在上面的动力F的力臂l和阻力F2的示意图.
（2)如图2所示，试在甲、乙两个“○”内选填“电压表”和“电流表”的符号,使两灯组成并联电路．
（3）请将图３中所示元件，连接成符合安全用电要求的家庭电路．
１5.将图中的开关、螺丝口灯泡、插座接入家庭电路．要求开关控制灯泡．
１６．(１)请你连接好图甲中的螺丝口灯泡的电路.
（２)图乙所示的元件应该安装在甲图中的（填“火线”、“零线”或者“地线”)上．
17．（１)（3分）请用笔画线代替导线，将图中的元件接人家庭电路,要求开关控制电灯后接入。
18．观察并完成下列问题：
(1)图为体温计的一部分,它的示数是℃,它是根据液体原理制成的。
（２)图电阻箱的示数是Ω。
（3）请将如图所示元件连接成符合安全用电要求的家庭电路。
参考答案
1．B
【解析】
试题分析:由公式R=U2额/P额,可知：“22０V ３W”的电阻比壁灯“220V １００W”顶灯的电阻大的多；所以当台灯和顶灯串联接入电路,由于两灯电阻悬殊大,电阻大的3W灯分得电压远大于另一灯所以3W灯的实际功率大,所以壁灯亮、顶灯不亮;分析电路图可知:Ａ图的开关与顶灯并联,闭合开关时对台灯短路,所以在开关断开和闭合时都是壁灯发光，不符合题意;Ｂ电路图的接法，当合上闸刀开关，壁灯和顶灯串联,由于壁灯的电阻比顶灯的电阻大的多,所以壁灯发光，顶灯不亮,闭合开关后，由于开关和壁灯并联,对壁灯会短路，于是壁灯不再发光，而顶灯被连入电路而发光,符合题意;C图中壁灯和顶灯并联，顶灯处于常亮状态,不符合题意；Ｄ图开关S、台灯和顶灯串联接入电路,开关同时控制它们的熄灭,不符合题意；
中考物理家庭电路故障的分析问题综合练习题含答案
一、初中物理家庭电路故障的分析问题1．关于家庭电路和安全用电，下列说法正确的是（）A．开关接在火线和用电器之间，与接在零线和用电器之间，同样安全B．三孔插座能保证用电器的金属外壳与零线相连，比两孔插座更安全C．控制电灯的开关短路，会造成家庭电路中总电流过大，空气开关跳闸D．发现家用电器或电线着火时，必须首先切断电源，然后再救火【答案】D【解析】【分析】【详解】A．控制用电器的开关应接在灯与火线之间，当开关断开时，用电器才不会带电，故A错误；B．三孔插座能保证用电器的金属外壳与地线相连，故B错误；C．控制电灯的开关短路，会造成家庭电路中一直保持为通路，不会出现空气开关跳闸，故C错误；D．电器或电线着火时，要先切断电源，再实行施救措施，故D正确。
故选D。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。
只闭合S、S1时，若L0不发光，说明L1所在支路________（填“正常”“短路”或“断路”）；还可用试电笔检查电路故障，闭合开关S、S2时，L2不发光，用试电笔分别测试A、B、C点，测电笔的氖管都发光，则电路的故障为____________________。
《2.家庭电路》习题2
《家庭电路》习题一、选择题1．家庭电路从进户线开始，室内电路的组成顺序依次是 ( )。
A．电能表、总开关、电灯、熔断器 B．总开关、电能表、熔断器、电灯C．电能表、总开关、熔断器、电灯 D．电能表、熔断器、总开关、电灯2.如图所示，关于测电笔的使用方法中正确的是（）。
A． B． C． D．3.家庭电路的组成如下，顺序正确的是 ( )。
A.电灯、总开关、电能表、保险装置、插座B.总开关、保险装置、插座、电灯、电能表C.电能表、总开关、保险装置、插座、电灯D.保险装置、插座、总开关、电能表、电灯4．小明晚上开灯时发现灯不亮，他用测电笔测试，如图所示，点A、B、C都能使氖管发光，只有点D不能使氖管发光，电路可能发生的故障是( )。
A．火线与零线短路 B．灯泡断路 C．灯泡短路 D．导线CD之间断开5.某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是( )。
A B C D二、填空题6．家庭电路中的两根电源线，一根叫做_________线，另一根叫做________线，它们之间有________V的电压，电工一般用______________来识别它们。
7．识别零线和火线用_________；记录电路消耗的电能用________。
8. 空气开关的作用是：当电路中的电流_________时，保险装置会使开关_________，起到保护电路的作用。
9．如图示为家庭电路，请填写图中各部分的名称。
①，②，③，④，⑤，电线____ _是火线。
(填a或b)11.在左下图的家庭电路中A、B两处装上最合适的元件（用符号表示）。
12.将右下图中个元件安要求连接。
13．小明想在家里安装一只照明灯，如图所示是他设计的电路，请你帮他在图中的虚线框内分别填入开关、电的符号，并在图上标明导线的名称。
电工师傅安装完毕后，闭合开关，电灯不亮。
电工师傅用测电笔分别测试电灯两接线处和插座两孔时，测电笔的氖管都发光，则电路故障为_________________________。
初中物理《家庭电路》练习题(附答案)
初中物理《家庭电路》练习题（附答案）1、家庭电路的基本组成【知识积累】（1）基本组成部分：由两根进户线、电能表、总开关、保险装置、用电器、插座、导线等组成。
（2）连接顺序：进户线→电能表→总开关→保险装置→用电器及其插座。
（3）家庭电路中各部分的安装特点①进户线：通常有两根，即火线和零线，它们之间的电压一般为220V②电能表：串联在干路中，安装在进户线之后③总开关：串联在干路中，安装在电能表之后④保险装置：串联在干路中，安装在总开关之后⑤插座：并联在电路中⑥用电器：并联在电路中⑦开关：与所控制的用电器串联，接在火线与用电器之间【典型习题】【练习1】我国的家庭电路有两根进户线，都是从低压输电线上引下来的。
一根叫零线，一根叫_______，两根进户线之间有________V的电压。
一般情况下，对人体安全的电压不高于_______V。
【练习2】下图中的家庭电路元件，连接顺序正确的是（）2、火线与零线【知识积累】（1）特点：进户的两条输电线中，一条叫做端线，俗称火线，用L表示，另一条叫做零线，用N表示。
火线与零线之间的电压是220V（与大地之间的电压也为220V），零线在入户之前和大地相连，因此零线与大地之间的电压为零。
（2）辨别工具：试电笔（测电笔、电笔）。
试电笔：（1）作用：①辨别火线和零线；②检查电气设备的外壳是否带电。
（2）种类：①钢笔式；②螺丝刀式。
（3）构造：笔尾金属体、笔尖金属体、氖管、电阻（4）用法：①使用试电笔时，人手要接触金属笔卡或金属帽（即笔尾金属体），用笔尖接触被测的导线，此时绝不允许用手或身体其他部分接触笔尖金属体。
②如果被测导线为火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合回路，氖管会发光。
如果被测导线是零线，零线与大地相连，氖管中不会有电流，不会发光。
【典型习题】【练习1】下列说法正确的是（）A.电饭煲的电流约为0.3AB.一节干电池的电压是2VC.家用空调的电流约为100AD.家庭电路的电压为220V3、三线插头和漏电保护器【知识积累】三线插头：（1）接线原理：如1图所示，三个插脚与用电器相连。
家庭电路 习题(含答案)
家庭电路习题（含答案）一、单选题(本大题共5小题，共10.0分)1. 三脚插头中与用电器金属外壳相连接的插脚比另外两个稍长，这样做是为了（）A. 插入插座时，确保用电器外壳先接地B. 插入插座更稳固C. 有利于区分火线与零线插脚D. 使插头的造型更美观2. 家中的电灯、插座、电视机、电冰箱、洗衣机之间的连接方法（）A. 都是串联的B. 有并联的，也有串联的C. 都是并联的D. 条件不足，无法判定3. 小明的妈妈将电热水器的插头插入插座中时，突然家里的电灯变暗了，过一会儿都熄灭了，小明分析其中的原因，正确的是（）A. 总功率过大而造成空气开关跳闸了B. 插座内原来有短路C. 电热水器的插头内出现短路D. 某盏电灯出现短路4. 要在家庭电路中，添加新的大功率用电器（如空调等），下列可行的是（）A. 在现有的照明电路中，只需将保险丝换成足够粗就行了B. 在现有的照明电路中，只需将电能表和保险丝换成更大规格就行了C. 在现有的照明电路中，须同时考虑电能表和保险丝的允许电流，还需考虑原电线的承受电流能力D. 什么也不用考虑，再装上一个插座就行了5. 家庭电路中用测电笔去试发现氖管发光，但灯不亮，其它用电器也不工作，保险丝也完好，可知（）A. 零线某处开路B. 灯丝断了C. 火线断了D. 短路了二、填空题(本大题共6小题，共12.0分)6. 秀屿地区家用照明电路电压为 ______ V，对人体安全电压为不高于 ______ V．7. 家庭电路中的电视、电冰箱和电灯是 ______ 联的，控制电灯的开关与该电灯是 ______ 联的．8. 家庭电路中“超负荷”是指电路中 ______ 过大．出现上述情况时，电路中的熔断器或空气开关会自动切断电路．熔断器中的熔丝熔断的原理是电流的 ______ 效应．如图是空气开关的原理图，它切断电路则是利用了电流的 ______ 效应．9. 家庭电路中电流过大的原因有两个，一是电路中用电器的 ______ 过大；二是______ ．10. 安装家庭电路时，从进户线到用电器之间应有①保险盒、②总开关和③电能表，它们的排列顺序是 ______ 、 ______ 、保险盒．（选填“②”或“③”）11. 现代社会离不开电．请写出以下家庭用电中的器材、设备．辩别零线和火线用 ______ ，记录电路消耗的电能用 ______ ，我国照明电路的电压是 ______ V．三、作图题(本大题共5小题，共25.0分)12. 请在图中用笔画线代替导线将两个标有“PZ220-100”电灯和开关接入电路中，要求开关控制两个电灯，且灯正常工作．13. 如图所示，请用笔画线表示导线，将插座、电灯和开关正确接入家庭电路中．14. 根据安全用电的原则，将图中的元件连成电路．15. 如图所示，在符合安全用电前提下，用笔画线代替导线将电灯、开关和插座接到电路中．16. 如图所示是家中常见的带开关的二孔插座、三孔插座的插线板．请用笔画线代替导线把它接入家庭电路．四、计算题(本大题共3小题，共24.0分)17. 图中各元件正确接入电路，其中开关只控制电灯．18. 请将图中的家庭电路按安全用电要求连接完整．19. 用笔画线代替导线，电灯和控制它的开关正确地接入图示中的家庭电路中．五、综合题(本大题共1小题，共10.0分)20. 一本有关用电常识的书中，列出了白炽电灯（即普通家用电灯）的常见故障及检修方法，其中一项故障情况如下：故障现象可能原因检修方法灯泡不亮1．灯泡的灯丝断了换新灯泡2．灯头内的电线断了换新线并接好3．灯头、开关等处的接线松动，造成接触不良检查加固从电路的组成来看，上述故障现象的可能原因可以概括成一个，你想想这个原因是什么？家庭电路习题（含答案）【答案】1. A2. C3. A4. C5. A6. 220；367. 并；串8. 电流；热；磁9. 总功率；电路发生短路10. ③；②11. 测电笔；电能表；22012. 解：两盏灯是并联的，两盏灯有一个开关控制，开关接在干路上．火线首先过开关再入灯泡．如图所示：13. 解：首先辨别上面三根线地线、火线、零线．（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．故答案为：14. 解：（1）火线进开关，再接入灯泡的顶端金属点；零线直接进入灯泡的螺旋套．如图．（2）上孔接地线；左孔接零线；右孔接火线．如图．15. 解：首先辨别上面三根线地线、火线、零线：上面有熔丝的是火线，有接地符号的是地线，中间一根是零线．灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线．如图所示：．16. 解：首先辨别上面三根线地线、火线、零线．（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．如图所示：17. 解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．（2）安装三孔插座的安全用电原则，上孔接地线；左孔接零线；右孔接火线．答案如下图：18. 解：电灯的接法：火线首先进入开关，再进入电灯顶端的金属点；零线直接接入电灯的螺旋套．如图：．19. 解：开关和灯泡应该串联连接，开关接灯泡顶部的接线柱，接电源的火线，确保开关断开时，灯泡不带电，灯泡的螺旋套接电源的零线．如图所示：20. 解：灯泡的灯丝断了，灯头内的电线断了以及灯头、开关等处的接线松动，造成接触不良都属于断路现象．故答案为：电路断路．【解析】1.解：接金属外壳的插脚比较长，当三脚插头插入三孔插座，金属外壳首先接地，防止用电器漏电时发生触电事故．故选A．接金属外壳的插脚比较长，当三脚插头插入三孔插座，金属外壳首先接地，如果用电器漏电，人体被地线短路，防止发生触电事故．如果接火线的插脚比较长，当三脚插头插入三孔插座，火线首先和用电器相连，如果用电器漏电，人体接触用电器会间接接触火线，会发生触电事故．金属外壳的用电器一定要使用三脚插头和三孔插座，这样使用更安全．2.解：家中的电灯、插座、电视机、电冰箱、洗衣机等电器设备都是首首相连、尾尾相连接在家庭电路火线与零线之间，使用时可以单独工作，互不影响，是并联关系．故选C．（1）各电路元件首尾顺次连接是串联，串联各电路元件相互影响；（2）各电路元件先首首相连、尾尾相连，然后再接入电路的连接方式是并联，并联的各电路元件互不影响．本题考查了电路元件连接方式的判断，知道串并联的概念，看各电路元件间是否相互影响是判断电路元件连接方式的关键．3.解：将电热水器的插头插入插座中时，突然家里的电灯变暗了，过一会儿都熄灭了，说明是总功率过大而造成的空气开关跳闸．故选A．空气开关“跳闸”是因为电路中电流过大．电路中电流过大有两种原因：一是电路中用电器的总功率过大，二是电路发生了短路．本题中是将电热水器插入插座，是总功率过大造成的．本题从空气开关跳闸的原因开始，利用顺藤摸瓜的方法，找出原因．思路：空气开关跳闸→电流过大→短路或用电器总功率过大，采用排除法，找出对应的原因．4.解：家庭电路中添加新的大功率用电器，由I=可知，会引起电路的电流过大，在现有的照明电路中，须同时考虑电能表和保险丝的允许电流，还需考虑原电线的承受电流能力，故ABD错、C正确．故选C．家庭电路中，短路或用电器的总功率过大，由I=可知，会引起电路的电流过大，要考虑保险丝、电能表和电线的承受能力，据此分析选项正误．本题考查了家庭安装大功率用电器应该做的一些事情，要从原理上搞清楚，避免因电流过大带来的危害．5.解：A、零线断了其它部分都相当于火线，测试时氖管会发光，室内的用电器不能工作，故A符合题意；B、灯丝断了，灯不亮，其它用电器仍工作，故B不符合题意；C、进户火线断路，用测电笔测试室内各处电路时，氖管都不会发光；故C不符合题意；D、若室内火线与零线短路，电路中的电流会很大，保险丝会烧断，故D不符合题意；故选A．用电器均不正常而保险丝未熔断，说明电路中干路上有断路，测电笔测试各处电路，氖管都发光，说明各点与火线是连通的，故只可能是零线断了．本题考查了用测电笔检修家庭电路的故障的方法．记住测电笔测试各处电路氖管都发光为零线断．6.解：秀屿地区家用照明电路电压为220V．人体安全电压是不高于36V．故答案为：220；36．照明电路的电压为220V；对人体安全电压是不高于36V．记住家庭电路电压、一节干电池电压、一个蓄电池电压、人体安全电压，是一道基础题目．7.解：因为家庭电路中各用电器之间既可以单独工作又互不影响，因此家庭电路中的电视、电冰箱、电灯之间的连接方式为并联；开关和开关控制的电灯之间是串联的．故答案为并；串．家庭电路中用电器和用电器之间是并联的，开关和开关控制的用电器之间是串联的．掌握家庭电路中各用电器之间是并联连接，以及开关和用电器之间之间是串联连接．8.解：（1）电线都有允许通过的最大电流值，如果电流超过允许通过的最大电流值，则电流会使电线发热引起火灾，这就是物理中所说的过载，也就是我们生活中所说的“超负荷”；（2）电流通过导体时电能转化成热，这种现象叫电流的热效应．熔断器中的熔丝就是保险丝，它之所以被熔断是由于电流过大，通过熔丝时产生的热量过多，使得熔丝的温度升高而被熔断，所以熔丝熔断是电流的热效应引起的；（3）通电导线周围存在磁场，这种现象叫电流的磁效应．由图可知，空气开关中有一个电磁铁（电磁铁的原理是电流的磁效应），当电流过大时，电磁铁会产生较强的磁性从而吸引衔铁，使开关断开，切断电路，所以空气开关切断电路是电流的磁效应引起的．故答案为：电流；热；磁．（1）电线“超负荷”是生活用语，它实际就是指物理中的过载，是由电路中电流过大引起的；（2）保险丝是用电阻率比较大、熔点比较低的铅锑合金制成的，当电路中电流过大时，保险丝产生的热量较多，温度升高能及时达到熔点而熔断；（3）空气开关是由电磁铁、衔铁、触点和弹簧组成的，当电路中电流过大时，电磁铁会产生较强的磁性从而吸引衔铁，则脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在弹簧的作用下被迅速分断．本题考查了学生对“超负荷”的认识以及对熔丝和空气开关原理的了解，它们都是物理知识在生活中的实际应用，要记住电流电流的热效应和磁效应．9.解：家庭电路中电流过大的原因有两个，一是电路中用电器的总功率过大；二是电路发生短路．故答案为：总功率；电路发生短路．家庭电路中电流过大的原因有两种，一是用电器短路，二是用电器总功率过大．本题考查学生对家庭电路故障的判断能力，相对比较简单，属于基础题．10.解：电能表的测量整个家庭消耗电能的多少，一定安装在最前面．总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面．电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面．故答案为：③；②．电能表是测量家庭消耗电能多少的仪表，也防止一些人偷电，一定安装在家庭电路的最前端，并且在总开关的前面．检修电路时要断开开关，在电能表的后面要接入总开关．保险丝能在电路电流过大时，能自动切断电源．为了方便更换保险丝，保险盒一定要安装在总开关的后面．掌握家庭电路的各元件的作用和安装位置，使各元件正常使用，并且保证使用的安全性．11.解：辨别零线和火线用测电笔，接触火线时能亮，接触零线时不亮；记录电路消耗的电能用电能表；家庭电路中的电压是 220V．故答案为：测电笔；电能表；220．根据测电笔的作用、电能表的作用、家庭电路的电压的数值填写．本题考查了家庭电路的电压和测电笔、电能表的作用，是一道基础题．12.家庭电路中各用电器之间是并联的，开关同时控制两盏灯，开关要接在干路上，接在灯和火线之间．掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．13.（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．14.（1）电灯的接法：火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．掌握家庭电路中灯泡、开关、三孔插座、两孔插座、电能表、保险丝的接法．15.对于电灯接线的基本要求是：“火线零线并排走，零线直接进灯口，火线接在开关上，通过开关进灯头”．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．16.（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．17.（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．18.电灯的接法：开关控制电灯时和电灯是串联的．火线首先进入开关，再进入电灯顶端的金属点；零线直接接入电灯的螺旋套．开关接在火线上，更换灯泡时断开开关安全．在家庭电路中，安装各个元件，不但考虑各元件能使用，更要考虑使用的安全性．19.先判断开关与灯泡的连接方式，然后再确定开关接灯泡的接线柱和接电源的火线还是零线，最后根据家庭电路的正确连接方法将灯泡和开关接入电路中．掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．20.电路故障分为电路短路和电路断路．短路时，电路中有电流．断路时，电路中无电流．解决此类问题要结合电路的三种状态进行分析判断．。
家庭电路 练习题
家庭电路练习题一、选择题1. 在家庭电路中，一般使用的电压是多少？A. 110VB. 220VC. 380VD. 1000V2. 家庭电路中的线路通常采用下列哪种颜色的电缆？A. 红色B. 黄色C. 蓝色D. 绿色3. 家庭电路的主要保护装置是什么？A. 开关B. 插座C. 电表D. 熔断器4. 家庭电路中，以下哪种电器最容易引起电火灾？A. 空调B. 电视机C. 电炉D. 电冰箱5. 家庭电路通常由三个主要部分组成，分别是：A. 电源、开关、照明设备B. 电源、开关、插座C. 电源、照明设备、电视机D. 电源、冰箱、熨斗二、填空题1. 家庭电路中，________是用来控制电流开关的设备。
2. 家庭电路中，________用于连接各种电器设备。
3. 家庭电路的电压通常是________V。
4. 家庭电路的保护装置一般为________。
5. 家庭电路中，运行较大功率电器的插座通常使用________电源。
三、判断题1. 家庭电路中的线路颜色可以根据个人喜好自由选择。
（）2. 家庭电路中的电源通常使用交流电。
（）3. 如果家庭电路发生漏电，应立即找专业人士维修。
（）4. 家庭电路中使用的电压越高，电流越小。
（）5. 家庭电路中的保护装置主要作用是防止过电流和短路。
（）四、解答题1. 选择合适的线路颜色并标明其用途。
2. 简要描述家庭电路中插座的功能。
3. 解释家庭电路中的熔断器是如何工作的。
4. 简述家庭电路的安全使用原则。
5. 家庭电路中的地线有什么作用，为什么必须连接？五、实践题根据给定的家庭电路图，回答以下问题：1. 将各个设备连接到正确的插座上。
2. 检查线路是否正确连接，是否有短路或漏电等问题。
3. 根据需要，设置合适的电压和电流来运行各个设备。
4. 检查保护装置是否正常工作，能否发现并防止过电流和短路的发生。
请根据以上练习题进行回答，并注意整洁排版。
如果有需要，可以添加适当的小节来论述相关知识点。
中考物理培优专题复习家庭电路故障练习题附答案
一、初中物理家庭电路故障的分析问题1．随着家用电器的普及应用，“儿童安全插座”走入我们视线，“儿童安全插座”具有保护门双层互锁，当两级孔插入时，三孔依然处于封闭状态，能有效的防止触电事故的发生。
关于“儿童安全插座”下列说法正确的是（）A．“儿童安全插座”上的开关接在火线上B．“儿童安全插座”白色保护门属于导体C．儿童触碰到“儿童安全插座”的白色安全门，电路就自动连通D．若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作【答案】A【解析】【详解】A．家庭电路中开关是接在火线上的，所以说“儿童安全插座”上的开关接在火线上，A正确；B．“儿童安全插座”白色保护门是橡胶制成的，属于绝缘体，B错误；C．儿童触碰到“儿童安全插座”的白色安全门，保护门双层互锁，电路不会连通，C错误；D．若“儿童安全插座”发生短路，由于家庭电路中的其它用电器是并联的，其它用电器不能正常工作，D错误。
2．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路【答案】C【解析】【分析】【详解】正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明电路中不能出现短路，否则保险丝烧毁，用电器都不能正常工作，所以电路中出现断路现象；电灯仍正常工作，说明A 点左侧，C点左侧都没出现断路现象，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线没有断路，零线断路了，且是在C、D之间导线断路．3．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路【答案】B【解析】【分析】【详解】AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。
(完整)初三物理家庭电路经典练习题.docx
初三物理家庭电路经典练习题1．在家庭电路中，由于使用灯的情况变化而引起电路上总电阻的变化情况是( )A、所有的灯都亮时，电路中的总电阻最小B、所有的灯都亮时，电路中的总电阻最大C、亮着的灯的个数越少时电路中的总电阻越小 D 、所有的灯都不亮时，电路中的总电阻为零2．家庭电路中的保险丝熔断了，以下原因中不可能的是( )。
A．使用的用电器的总功率过大B．拉线开关中两根导线的线头相碰了C ．保险丝的规格不符合规定的要求D ．插头中的两根导线线头相碰了3．发生短路时 () A．电路中的电阻很大 B ．电路中的电阻很小 C ．电路中的电流很小 D ．电路中的电压很大4．在 220V 的电路上装有额定电流为5A 的保险丝，在这个电路中最多能装接“220V 40W ”的电灯 ( ) 。
A ．27 盏B． 28 盏C． 44 盏 D ．8 盏5．在图 17-3 所示的电路中，安装两盏白炽电灯和两个插座，其中安装错的元件是（）。
A ．电灯L和开关SB ．插座a C．电灯L和开关S D．插座b1l226．下列哪种情况不会造成触电事故？()。
图 17-3A 人站在地上，一只手接触火线B．人站在地上，两只手同时接触火线C．人站在地上，两只手同时接触零线D．人站在绝缘凳上，一只手接触火线，另一只手接触零线7．下列说法中正确的是（）A．安装照明电路时，保险盒、电灯开关都应接在火线上B．螺口灯座的螺旋套只准接在火线上C．接大功率用电器的插座，通常在连接插座的火线和零线上各装一根保险丝D．使用测电笔时，笔尖接触电线，手不能接触笔尾金属体，否则会触电8．如图 17-4 所示，一盏电灯接在家庭电路上，当开关S闭合时，电灯不亮。
用测电笔分别接图 17-4触 A、B、 C、D时，发现 A、 B、C三点处测电笔的氖管发光，D点处测电笔的氖管不发光，则电路中的故障原因是 ( )A ．开关S接触不良B．灯泡的灯丝断了C ．CD导线间有断路 D ．无法确定9．如图 17-5 所示，A、B为保险盒，C为开关，D为螺丝口灯泡，E 为接大功率用电器的三孔插座。
初中物理电学第9讲--家庭电路讲义+习题训练(附答案)
家庭电路知识点梳理一、家庭电路基础1、家庭电路的组成两根进户线、电能表、总开关、保险装置、用电器和导线等2、家庭电路中各组成部分的连接位置及作用3、零线和火线<1>零线和火线之间电压为220V，其中零线和大地相连（人碰零线无碍，碰火线必死）；<2>试电笔(1)作用：辨别零线和火线(2)结构：常见的有螺丝刀式和钢笔式两种，两种电笔结构类似。
(3)使用注意事项①使用电笔时，手指按住金属笔卡，用金属笔尖接触被测的导线，切记不可直接用手接触电笔笔尖，否则有触电危险。
②在正确使用试电笔的情况下，若试电笔的金属笔尖接触火线，则氖管发光；反之则不发光。
4、三线插头和漏电保护器<1>插座的作用与安装<2>三线插头(1)用途：用于连接大功率或有金属外壳的用电器。
用电器漏电使电流直接流入大地，防止触电事故发生。
(2)构造：左侧接零线N，右侧接火线L，中间接地线E。
<3>漏电保护器(1)作用：发生漏电时，自动切断电路，保证人身安全。
(2)原理：发生漏电时，通过火线和零线的电流不等，在磁场力的作用下使开关断开。
二、家庭电路中电流过大的原因1、根据P=UI，电路中电压U恒为220V，在用电器个数变多时，必然导致整个电路的总功率P变大，从而导致电路中电流过大。
2、电流过大的危害<1>由于电流具有热效应，通电后电流过大，根据焦耳定律Q=I2Rt可知，电流产生的热量过大，会引起导线的绝缘皮着火，引起火灾。
<2>家庭电路的总功率越大，也会导致电流过大，加快电线的老化、损坏。
3、避免电流过大的措施<1>大功率用电器的额定电流不能超过电线和电能表的最大电流；<2>尽量不要同时使用过多的用电器。
4、造成家庭电路短路的几种情况<1>改装电路时不小心，使零线和火线直接连通；<2>电线绝缘皮被挂或烤焦，亦或是使用时间过长导致老化；<3>用电器、插座或灯座进水；5、保险丝的作用<1>保险丝方法突破之典型例题一、选择题（共23题）1、“珍爱生命，注意安全”是中学生应具备的基本安全意识．下列关于安全用电的说法正确的是（）A．只要不接触高压设备就不会触电B．使用测电笔时，手指不能接触笔尾金属体C．电灯的开关可以接在零线和灯泡之间D．一旦发生触电事故，应先切断电源再进行抢救2、在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后顺序正确的是( ) A．电能表、保险装置、总开关B．电能表、总开关、保险装置C．保险装置、电能表、总开关D．总开关、电能表、保险装置3、如图所示是家庭电路中的三孔插座和三脚插头示意图．下列说法正确的是（）A．三脚插头的三个脚一样长B．插孔E是用来接零线的C．插孔L是用来接零线的D．标有“E”的插脚能保证插入插座时，确保用电器外壳先接地4、如图是家庭电路正常工作的一部分。
