halcon边缘检测例子Halcon是一款功能强大的机器视觉库，其边缘检测功能可以帮助我们在图像中找出物体的边缘，从而实现目标检测和分割。
下面将以Halcon边缘检测例子为题，列举一些常用的边缘检测方法和技巧。
一、Sobel算子边缘检测Sobel算子是一种常用的边缘检测算法，它通过计算图像的一阶导数来寻找边缘。
Halcon中可以使用函数SobelA来实现Sobel算子的边缘检测，可以设置不同的参数来调整检测结果的灵敏度。
二、Canny算子边缘检测Canny算子是一种经典的边缘检测算法，它结合了高斯滤波、梯度计算和非最大值抑制等步骤，可以得到更准确的边缘检测结果。
Halcon中可以使用函数EdgesSubPix来实现Canny算子的边缘检测，可以设置不同的参数来调整检测结果的质量和灵敏度。
三、Laplacian算子边缘检测Laplacian算子是一种基于二阶导数的边缘检测算法，它可以检测出图像中的高频变化，从而找到边缘。
Halcon中可以使用函数Laplace来实现Laplacian算子的边缘检测，可以设置不同的参数来调整检测结果的灵敏度。
四、Roberts算子边缘检测Roberts算子是一种简单但有效的边缘检测算法，它通过计算图像中像素点的灰度差来判断是否存在边缘。
Halcon中可以使用函数RobertsA来实现Roberts算子的边缘检测，可以设置不同的参数来调整检测结果的灵敏度。
五、Prewitt算子边缘检测Prewitt算子是一种基于一阶导数的边缘检测算法，它通过计算图像中像素点的灰度变化来寻找边缘。
Halcon中可以使用函数PrewittA来实现Prewitt算子的边缘检测，可以设置不同的参数来调整检测结果的灵敏度。
六、Scharr算子边缘检测Scharr算子是一种改进的Sobel算子，它可以更好地抵抗噪声干扰，提供更准确的边缘检测结果。
Halcon中可以使用函数ScharrA来实现Scharr算子的边缘检测，可以设置不同的参数来调整检测结果的灵敏度。
Canny边缘检测算法的一些改进
Canny边缘检测算法的⼀些改进传统的Canny边缘检测算法是⼀种有效⽽⼜相对简单的算法，可以得到很好的结果（可以参考上⼀篇）。
但是Canny算法本⾝也有⼀些缺陷，可以有改进的地⽅。
1. Canny边缘检测第⼀步⽤⾼斯模糊来去掉噪声，但是同时也会平滑边缘，使得边缘信息减弱，有可能使得在后⾯的步骤中漏掉⼀些需要的边缘，特别是弱边缘和孤⽴的边缘，可能在双阀值和联通计算中被剔除。
很⾃然地可以预见，如果加⼤⾼斯模糊的半径，对噪声的平滑⼒度加⼤，但也会使得最后得到的边缘图中的边缘明显减少。
这⾥依然⽤Lena图为例，保持Canny算法中⾼阀值100，低阀值50不变，⾼斯半径分别为2，3，5的Canny边缘⼆值图像如下。
可知⾼斯模糊把很多有⽤的边缘信息也模糊掉了，因此如何精确的选择⾼斯半径就相当重要。
⾼斯半径2 ⾼斯半径3 ⾼斯半径52. 在最初的Canny算法中是使⽤的最⼩的2x2领域来计算梯度幅值的。
这种⽅法对噪声很敏感，⽐较容易检测到伪边缘或漏掉真是边缘。
在上⼀篇算法实现中，实际上使⽤的是3x3的Sobel梯度算⼦，是⼀种⽐较好的选择。
3. 传统Canny算法的双阀值是全局固定的，因此双阀值⼤⼩的选取对最终的结果影响很⼤，也有⼀些经验，⽐如选择低阀值是⾼阀值的0.4或0.5。
然⽽这毕竟是⼀种经验选择，阀值的确定仍然很难决定⼀个最优值。
⽽且⼀个图像的不同局部区域可能需要各不相同的阀值来精确地找到真实边缘，因此全局阀值就不太合适了。
4. 传统算法仍然可能产⽣⼀条宽度⼤于1的边缘，达不到满意的⾼精度单点响应。
也就是需要继续细化边缘。
下⾯就⼀些可以改进的地⽅做⼀些讨论。
代替⾼斯模糊噪声是⾼频信号，边缘信号也属于⾼频信号。
既然⾼斯模糊不加区分的对所有的⾼频信息进⾏了模糊，效果⾃然不尽如⼈意。
那么⾃然就想到了带有保留边缘功能的各种选择性平滑⽅法，似乎在这⾥⽐⾼斯模糊会更加合适，那我们就来试⼀试。
带有保留边缘功能的平滑⽅法的基本思想不是让领域范围内的所有像素都参与该种平滑⽅法的计算，⽽是设定⼀个阀值，仅仅让和中⼼像素灰度的差值⼩于这个阀值的像素参与计算。
sobel边缘检测算法
sobel边缘检测算法
Sobel边缘检测算法比较简单，实际应用中效率比canny边缘检测效率要高，但是边缘不如Canny检测的准确，然而在很多实际应用的场合，sobel边缘却是首选，Sobel算子是高斯平滑与微分操作的结合体，所以其抗噪声能力很强，用途较多。
尤其是在对效率要求较高，而对细纹理不太关系的时候。
使用Sobel算子提取图像边缘分3个步骤：
1.提取X方向的边缘，X方向一阶Sobel边缘检测算法为：
[ − 1 0 1 − 2 0 2 − 1 0 1 ] (1) \left[
−1−2−1000121−101−202−101
\right] \tag{1}⎣⎡−1−2−1000121⎦⎤(1)
2.提取Y方向的边缘，Y方向一阶Sobel边缘检测算法为：
[ − 1 − 2 − 1 0 0 0 1 2 1 ] (2) \left[
−101−202−101−1−2−1000121
\right] \tag{2}⎣⎡−101−202−101⎦⎤(2)
3. 综合两个方向的边缘信息得到整幅图像的边缘。
边缘检测的原理
边缘检测的原理边缘检测是数字图像处理中的常见任务，它能够识别并提取出图像中物体的边缘信息。
在计算机视觉和模式识别领域，边缘特征对于物体识别、分割以及图像理解非常重要。
本文将介绍边缘检测的原理及其常用的方法。
一、边缘的定义边缘是图像中亮度变化剧烈处的集合。
在图像中，边缘通常表示物体之间的分界线或物体自身的边界轮廓。
边缘通常由亮度或颜色的不连续性引起，可以用于图像分析、特征提取和图像增强等应用中。
二、边缘检测的原理边缘检测的目标是找到图像中的所有边缘，并将其提取出来。
边缘检测的原理基于图像亮度的一阶或二阶变化来进行。
常用的边缘检测原理包括：1. 一阶导数方法一阶导数方法利用图像亮度的一阶导数来检测边缘。
最常见的方法是使用Sobel算子、Prewitt算子或Roberts算子计算图像的梯度，然后通过设置合适的阈值将梯度较大的像素点判定为边缘。
2. 二阶导数方法二阶导数方法通过对图像亮度进行二阶导数运算来检测边缘。
其中，Laplacian算子是最常用的二阶导数算子，它可以通过计算图像的二阶梯度来获取边缘信息。
类似于一阶导数方法，二阶导数方法也需要设定适当的阈值来提取边缘。
3. Canny算子Canny算子是一种广泛使用的边缘检测算法，它综合了一阶和二阶导数方法的优点。
Canny算子首先使用高斯滤波平滑图像，然后计算图像的梯度和梯度方向，并根据梯度方向进行非极大值抑制。
最后，通过双阈值算法检测出真正的边缘。
三、边缘检测的应用边缘检测在计算机视觉和图像处理中具有广泛的应用。
以下是一些常见的应用：1. 物体检测与分割边缘检测可以帮助识别图像中的物体并进行分割。
通过提取物体的边缘，可以实现对图像内容的理解和分析。
2. 图像增强边缘检测可以用于图像增强，通过突出图像中的边缘信息，使图像更加清晰和饱满。
3. 特征提取边缘是图像中最重要的特征之一，可以用于物体识别、图像匹配和目标跟踪等应用中。
通过提取边缘特征，可以实现对图像的自动识别和分析。
图像处理中的边缘检测算法研究与性能评估
图像处理中的边缘检测算法研究与性能评估引言：在当今数字图像处理领域，边缘检测一直是一个重要且挑战性的问题。
边缘提取是图像处理中的一项基本操作，对于目标检测、图像分割和图像识别等任务都具有重要意义。
边缘检测的目标是找到图像中明显的灰度跃变区域，以准确地确定物体的边缘位置。
本文将介绍几种常见的图像处理中的边缘检测算法，并对其性能进行评估。
一、经典边缘检测算法1. Sobel算子Sobel算子是一种基于差分的边缘检测算子，它结合了图像梯度的信息。
Sobel算子使用一个3×3的模板对图像进行卷积操作，通过计算水平和垂直方向上的梯度来找到边缘位置。
Sobel算子虽然简单，但在边缘检测中表现良好。
2. Prewitt算子Prewitt算子是另一种基于差分的边缘检测算子，与Sobel 算子类似，它也使用一个3×3的模板对图像进行卷积操作。
该算子通过计算水平和垂直方向上的梯度来检测边缘。
Prewitt 算子在边缘检测中也有较好的性能。
3. Canny边缘检测Canny边缘检测是一种广泛应用的边缘检测算法。
与Sobel 和Prewitt算子相比，Canny算法不仅能够检测边缘，还能够进行边缘细化和抑制不必要的边缘响应。
它通过多阶段的边缘检测过程，包括高斯滤波、计算梯度幅值和方向、非极大值抑制和双阈值处理等步骤，来提取图像中的边缘。
二、边缘检测算法的性能评估1. 准确性评估准确性是评估边缘检测算法好坏的重要指标。
在进行准确性评估时，可以使用一些评价指标，如PR曲线、F值等。
PR 曲线是以检测到的边缘像素为横坐标，以正确的边缘像素为纵坐标绘制的曲线，用于评估算法的召回率和准确率。
F值则是召回率和准确率的综合评价指标，能够综合考虑算法的检测效果。
2. 实时性评估实时性是边缘检测算法是否适用于实际应用的重要因素。
在实时性评估时，可以考虑算法的运行时间，以及算法对硬件资源的要求。
边缘检测算法应尽量满足实时性的要求，并能够在不同硬件平台上高效运行。
数字图像处理中的边缘检测算法研究

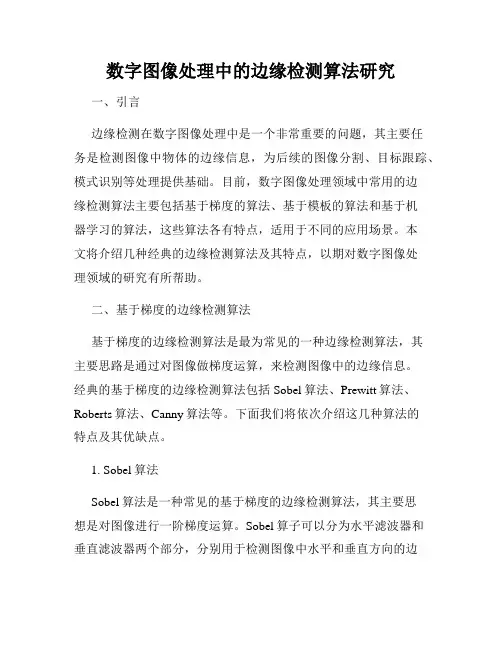

数字图像处理中的边缘检测算法研究一、引言边缘检测在数字图像处理中是一个非常重要的问题，其主要任务是检测图像中物体的边缘信息，为后续的图像分割、目标跟踪、模式识别等处理提供基础。
目前，数字图像处理领域中常用的边缘检测算法主要包括基于梯度的算法、基于模板的算法和基于机器学习的算法，这些算法各有特点，适用于不同的应用场景。
本文将介绍几种经典的边缘检测算法及其特点，以期对数字图像处理领域的研究有所帮助。
二、基于梯度的边缘检测算法基于梯度的边缘检测算法是最为常见的一种边缘检测算法，其主要思路是通过对图像做梯度运算，来检测图像中的边缘信息。
经典的基于梯度的边缘检测算法包括Sobel算法、Prewitt算法、Roberts算法、Canny算法等。
下面我们将依次介绍这几种算法的特点及其优缺点。
1. Sobel算法Sobel算法是一种常见的基于梯度的边缘检测算法，其主要思想是对图像进行一阶梯度运算。
Sobel算子可以分为水平滤波器和垂直滤波器两个部分，分别用于检测图像中水平和垂直方向的边缘信息。
Sobel算法不仅能够提取较为精确的边缘信息，而且计算速度也较快，在实际应用中得到了广泛的应用。
2. Prewitt算法Prewitt算法也是一种基于梯度的边缘检测算法，其内核包括水平和垂直方向的两个模板。
与Sobel算法相比，Prewitt算法更加注重增强图像的垂直边缘信息，因此在一些需要检测线状目标的应用场景中，效果更加明显。
3. Roberts算法Roberts算法是一种基于梯度的边缘检测算法，它通过对图像做两阶梯度运算，来检测图像中的边缘信息。
Roberts算法在边缘检测的过程中可以检测到细节较为丰富的边缘，但是它所检测到的边缘信息相对于其他算法而言较为稀疏。
4. Canny算法Canny算法是一种经典的基于梯度的边缘检测算法，其主要思路是先将图像做高斯滤波，之后再计算图像的梯度值，通过非极大值抑制和双阈值分割等处理，最终得到准确的边缘信息。
图像边缘检测各种算子MATLAB实现以及实际应用
《图像处理中的数学方法》实验报告学生姓名：***教师姓名：曾理学院：数学与统计学院专业：信息与计算科学学号：********联系方式：139****1645梯度和拉普拉斯算子在图像边缘检测中的应用一、数学方法边缘检测最通用的方法是检测灰度值的不连续性，这种不连续性用一阶和二阶导数来检测。
1.（1）一阶导数：一阶导数即为梯度，对于平面上的图像来说，我们只需用到二维函数的梯度，即：∇f=[g xg y]=[ðf ðxðfðy],该向量的幅值：∇f=mag(∇f)=[g x2+g y2]1/2= [(ðf/ðx)2+(ðf/ðy)2]1/2,为简化计算，省略上式平方根，得到近似值∇f≈g x2+g y2；或通过取绝对值来近似，得到：∇f≈|g x|+|g y|。
（2）二阶导数：二阶导数通常用拉普拉斯算子来计算，由二阶微分构成：∇2f(x,y)=ð2f(x,y)ðx2+ð2f(x,y)ðy22.边缘检测的基本思想：（1）寻找灰度的一阶导数的幅度大于某个指定阈值的位置；（2）寻找灰度的二阶导数有零交叉的位置。
3.几种方法简介（1）Sobel边缘检测器：以差分来代替一阶导数。
Sobel边缘检测器使用一个3×3邻域的行和列之间的离散差来计算梯度，其中，每行或每列的中心像素用2来加权，以提供平滑效果。
∇f=[g x2+g y2]1/2={[(z7+2z8+z9)−(z1+2z2+z3)]2+[(z3+2z6+z9)−(z1+2z4+z7)]2}1/2（2）Prewitt边缘检测器:使用下图所示模板来数字化地近似一阶导数。
与Sobel检测器相比，计算上简单一些，但产生的结果中噪声可能会稍微大一些。
g x=(z7+z8+z9)−(z1+z2+z3)g y=(z3+z6+z9)−(z1−z4−z7)（3）Roberts边缘检测器：使用下图所示模板来数字化地将一阶导数近似为相邻像素之间的差，它与前述检测器相比功能有限（非对称，且不能检测多种45°倍数的边缘）。
一阶微分边缘检测算子
⼀阶微分边缘检测算⼦
5.1.2 微分边缘检测算⼦
l 算⼦的原理
Roberts算⼦、Sobel算⼦和Prewitt算⼦是三种常⽤微分边缘检测算⼦[5]。
这三个算⼦都以⼀阶导数为基础，先通过合适的微分算⼦计算出图像的梯度矩阵，再对梯度矩阵进⾏⼆值化从⽽得到图像的边缘。
这三种算法的原理如下，其中I为图像矩阵，G(i,j)为最终的梯度矩阵，代表⽤矩阵A对图像I进⾏图像卷积。
(1) Roberts边缘算⼦.Roberts边缘检测算⼦是根据任⼀对互相垂直⽅向上的差分可⽤来计算梯度的原理,采⽤对⾓线⽅向相邻像素之差进⾏梯度幅度检测,其检测⽔平、垂直⽅向边缘的性能要好于斜线⽅向边缘,并且检测定位精度⽐较⾼,但对噪声敏感.。
具体的图像处理公式如下：
(2) Sobel边缘检测算⼦,Sobel边缘检测算⼦在以像素为中⼼的3×3邻域内做灰度加权运算。
Sobel算⼦对于像素的位置的影响做了加权，可以降低边缘模糊程度。
具体的图像处理公式如下：
(3) Prewitt边缘算⼦,Prewitt边缘算⼦是⼀种类似Sobel边缘检测算⼦的边缘模板算⼦.通过对图像进⾏8个⽅向的边缘检测,将其中⽅向响应最⼤的作为边缘幅度图像的边缘.具体的图像处理公式如下：。
一阶导数的边缘检测基本步骤
一阶导数的边缘检测基本步骤一阶导数的边缘检测是一种常用的图像处理技术，用于提取图像中物体边界上的强度变化信息。
它可以帮助我们在数字图像中找到物体的边缘，从而用于目标检测、图像识别等应用场景。
边缘检测的基本步骤如下：1. 图像灰度化：由于一阶导数算法针对的是灰度图像，所以在进行边缘检测之前，需要将彩色图像转化为灰度图像。
灰度图像只有一个单一的强度分量，更容易分析图像边缘。
2. 平滑滤波：为了减少图像中的噪声干扰，需要对图像进行平滑处理。
常用的平滑滤波算法包括均值滤波、高斯滤波等。
平滑滤波有助于去除图像中的高频噪声，提高边缘检测的效果。
3. 计算梯度：一阶导数的边缘检测主要是通过计算图像中每个像素点的梯度来实现的。
梯度是指像素强度变化最为剧烈的方向和大小。
常见的一阶导数算子有Sobel、Prewitt、Roberts等。
通过对图像进行卷积运算，可以得到图像中每个像素点的梯度值。
4. 非最大值抑制：由于图像中边缘通常是比较细长的，而梯度计算会导致边缘变宽，因此需要对梯度图像进行非最大值抑制。
非最大值抑制的思想是在梯度方向上，只保留局部梯度最大值的像素点，从而得到细化的边缘。
5. 阈值处理：为了得到二值化的图像边缘，需要进行阈值处理。
阈值是根据梯度的大小来设定的。
大于阈值的像素点被视为强边缘，小于阈值的像素点被视为弱边缘或背景。
可以根据应用需求来设定不同的阈值。
经过以上的基本步骤，我们就可以得到一幅灰度图像的边缘信息了。
然而，一阶导数的边缘检测也存在一些问题，比如容易受到噪声的干扰，也可能会导致一些边缘连接不连续的问题。
因此，在实际应用中，可以采用更高级的边缘检测算法，如Canny边缘检测算法，来获得更好的边缘检测效果。
在使用一阶导数的边缘检测算法时，还需要注意选择合适的参数和算子，根据图像的特点进行调节。
另外，边缘检测的结果也可以作为后续图像处理的输入，如图像分割、目标识别等。
因此，学习和掌握一阶导数的边缘检测算法对于数字图像处理是非常重要的。
几种边缘检测算法的比较研究
３ ．昆明理工大学 ，昆明 ６ ０５ ） ５０ １
摘
要 ：边缘检测在图像处理中有着重要的作 用。介绍 了５ 种常用的图像边缘检测算子 ，并且通
过一个图像边缘检测的例子比较 了它们的检 测效果 ，分析 了它们各 自的特点，对学习边缘检测
测算法都有如下四个步骤 ： 滤波、 增强、 检测和定位，
前 三个 步骤用得 十分普 遍 ， 通过这些 步骤 可 以很好 地 完成 图像 的边 缘检 测 。最 近 的二 十年里 发 展 了许 多 图像边 缘检测算法 ， 图像 的边缘 检测 产生 了很 大 并对 的影 响 ， 这里仅讨论常用 的几种边缘检 测算法 。
０ 引言
目 ， 前 用计算机进行 图像处理 的一个很重要 目
的就是产生 更加 适合 人 观察 和识别 的图像 。而 图像 的边 缘是 图像 的最基 本 的特 征 ， 谓边 缘 是 指 图像 所 局 部强度变 化最 显著 的部 分 。边 缘 主要存在 于 目标 与 目标 、 目标 与背 景 、 区域 与区域 （ 包括 不 同色彩 ） 之 间 ， 图像分 割 、 理 特征 和形状 特征 等图像分 析 的 是 纹 重要基 础 。图像分 析 和理解 的第 一步 常常是边 缘 检 测 （ ｇ ｅ ｃｏ） 由于边 缘检测 十分 重要 ， ｄ ｄｅｉ ｅ ｅ ｔ ｔｎ 。 因此成
Ａｂ ｔａ ｔ Ｅ ｇ ｅｅ ｔ ｎ ｉ ｖ ｒ ｏ ｔｎ ｎ ｉ ｇ ｒ ｃ ｓｉｇ ｎ ｔｉ ｐ ｐ ｒ ｉ ｅ ｉ ｇ ｄ ｅ ｄ ｔ ｔ ｎ ａ— ｓｒ ｃ ： ｄ ｅｄ ｔ ｉ ｓ ｅｙ ｉ ｒ ｔ ｃｏ ｍｐ ａ ｉ ｍａ ｅ ｐｏ ｅ ｓｎ ．Ｉ ｓ ａ ｅ ，ｆ ｈ ｖ ｍａ ｅ ｅ ｇ ｅｅ ｉ ｃ ｏ ｌ
边缘检测与图像轮廓提取算法研究
边缘检测与图像轮廓提取算法研究摘要：边缘检测与图像轮廓提取算法是计算机视觉领域的重要研究方向之一。
本文通过对边缘检测与图像轮廓提取算法的研究，总结了常用的边缘检测方法，并对其原理和应用进行了详细的介绍和分析。
本文还对不同方法进行了比较，并讨论了其优缺点及适用范围。
通过本文的研究，可以为计算机视觉领域的相关工作提供参考和借鉴。
1. 引言随着计算机视觉技术的不断发展，图像处理成为一个重要的研究方向。
在图像处理中，边缘检测与图像轮廓提取是一个基础而重要的任务。
它可以在数字图像中找到物体或场景之间的分界线或区域，并将其转化为数字化信息。
2. 边缘检测方法2.1 Roberts算子Roberts算子是一种基于差分运算符来进行边缘检测的方法。
它通过将一个2×2大小的模板应用于原始图像中相邻点之间来计算边缘强度。
Roberts算子简单易行，计算速度快，但对于噪声敏感。
2.2 Sobel算子Sobel算子是一种基于梯度运算符的边缘检测方法。
它通过将一个3×3大小的模板应用于原始图像中的每一个像素点来计算梯度强度。
Sobel算子对噪声有一定的抑制作用，但对边缘方向有一定的模糊性。
2.3 Canny边缘检测Canny边缘检测是一种基于多步骤操作来进行边缘检测的方法。
它首先进行高斯滤波以抑制噪声，然后通过计算梯度幅值和方向来确定像素点是否为边缘点，最后使用非极大值抑制和双阈值处理来提取最终的图像轮廓。
3. 图像轮廓提取方法3.1 链码法链码法是一种基于连续性原则进行图像轮廓提取的方法。
它通过将轮廓线转化为由连续码字序列组成的链码表示形式，并根据相邻点之间是否连续来确定链码中每个点之间的关系。
3.2 轮廓跟踪法轮廓跟踪法是一种基于像素跟踪的图像轮廓提取方法。
它通过从图像中的一个起始点开始，按照一定的规则沿着边缘进行像素跟踪，直到回到起始点为止。
轮廓跟踪法可以得到精确的轮廓线，但对于复杂图像处理较为困难。
边缘检测 常用 算法
边缘检测是计算机视觉和图像处理中的一项重要任务，它用于识别图像中物体的边界或不同区域之间的边缘。
边缘检测算法通过检测图像中像素强度的快速变化来工作。
以下是一些常用的边缘检测算法：Sobel算子：Sobel边缘检测算法是一种基于一阶导数的离散微分算子，它结合了高斯平滑和微分求导。
Sobel算子对噪声具有平滑作用，提供较为精确的边缘方向信息，但边缘定位精度不够高。
当对精度要求不是很高时，是一种较为常用的边缘检测方法。
Prewitt算子：Prewitt算子是一种一阶微分算子的边缘检测，利用像素点上下、左右邻点的灰度差，在边缘处达到极值检测边缘，去掉部分伪边缘，对噪声具有平滑作用。
其原理是在图像空间利用两个方向模板与图像进行邻域卷积来完成的，这两个方向模板一个检测水平边缘，一个检测垂直边缘。
Canny算子：Canny边缘检测算法是John F. Canny于1986年开发出来的一个多级边缘检测算法。
Canny的目标是找到一个最优的边缘检测算法，最优边缘检测的含义是：好的检测- 算法能够尽可能多地标识出图像中的实际边缘，漏检真实边缘的情况和误检非边缘轮廓的情况都最少。
Laplacian算子：Laplacian算子是一种二阶导数算子，具有旋转不变性，可以满足不同走向的图像边缘锐化要求。
通常其算子的系数之和需要为零。
由于拉普拉斯算子对噪声比较敏感，所以图像一般先经过平滑处理，因为平滑处理会用到拉普拉斯算子，所以通常将平滑处理的过程和拉普拉斯锐化处理的过程合并在一起做，此时平滑处理的滤波器又称为掩模。
Roberts算子：Roberts算子又称为交叉微分算法，它是基于2x2的邻域计算差分的方法。
Roberts算子采用对角线方向相邻两像素之差近似梯度幅值检测边缘。
这些算法各有优缺点，选择哪种算法取决于具体的应用场景和需求。
例如，Canny算子通常被认为是边缘检测的最优算法，但它在计算上可能比Sobel或Prewitt算子更复杂。
图像处理中的图像边缘检测与边缘增强算法研究
图像处理中的图像边缘检测与边缘增强算法研究图像边缘检测与边缘增强算法研究随着人工智能和计算机视觉的发展，图像处理在各个领域的应用日益广泛。
而图像边缘检测与边缘增强算法就是其中重要的一部分。
本文将就这一主题展开探讨。
一、边缘检测的意义与难点边缘是图像中物体与背景交界处的强度变化，对于了解物体的形状和轮廓非常重要。
因此，图像边缘检测的主要目的就是提取出图像中的边缘信息。
但是，由于图像中存在噪声和复杂的纹理等因素，边缘检测变得困难。
在图像边缘检测中，常用的方法有基于梯度的方法和基于模板的方法。
基于梯度的方法通过计算像素点的梯度来检测边缘，而基于模板的方法则是通过将图像与一些特殊模板进行卷积计算来寻找边缘。
这两种方法各有优缺点，根据实际需要选择相应的方法进行边缘检测。
二、经典的边缘检测算法1. Sobel算子Sobel算子是一种基于梯度的边缘检测算法，它利用一组3x3的模板分别计算水平和垂直方向上的梯度值，然后将两个方向上的梯度值进行加权平均得到最终的边缘强度。
Sobel算子简单有效，能够检测到明显的边缘，但对于边缘较细的物体可能存在一定误差。
2. Canny边缘检测算法Canny边缘检测算法是一种基于概率的边缘检测算法，它通过将图像进行多次平滑处理、计算梯度、非极大值抑制和双阈值处理等步骤，最终得到图像的边缘信息。
Canny算法可以有效地抑制噪声，并能检测出较细的边缘，是目前应用最广泛的边缘检测算法之一。
三、边缘增强的方法与技术边缘增强是通过一系列处理方法，使得图像中的边缘更加鲜明和清晰。
常用的边缘增强方法有直观增强、直方图均衡化、锐化等。
直观增强是最简单的一种边缘增强方法，通过调整图像的对比度和亮度来使边缘更加突出。
直方图均衡化则是通过将像素灰度分布均匀化来增强图像的边缘信息，进而提高图像的质量和视觉效果。
而锐化则是通过增强图像的高频成分来提升图像的边缘信息。
四、图像边缘检测与边缘增强的应用领域图像边缘检测与边缘增强广泛应用于图像处理、模式识别、计算机视觉等领域。
医学图像分析中的区域生长与边缘检测算法研究
医学图像分析中的区域生长与边缘检测算法研究引言：医学图像分析是医学领域中的重要研究方向，它可以帮助医生准确诊断和治疗疾病。
在医学图像分析中，区域生长和边缘检测是常用的图像处理算法。
本文将探讨医学图像分析中区域生长和边缘检测算法的研究进展及应用。
一、区域生长算法的基本原理及应用区域生长算法通过从种子点开始，将与种子点相似的像素聚合成一个区域。
其基本原理是通过计算像素之间的相似性度量指标，将相似度高于一定阈值的像素合并为一个区域。
区域生长算法在医学图像分析中有广泛的应用，具体包括以下几个方面：1. 病灶检测：区域生长算法能够自动检测病灶区域，并对其进行分割和定位。
例如，在乳腺癌的早期诊断中，区域生长算法可以帮助医生自动检测乳房中的肿瘤，并辅助判断其恶性程度。
2. 器官分割：针对医学图像中的各个器官，区域生长算法可以将其分割为不同的区域，有助于医生进行后续的定量分析。
例如，在心脏病的诊断中，区域生长算法可以将心脏与背景区分开来，以便医生对心脏的功能和病变进行详细分析。
3. 血管提取：在血管影像中，区域生长算法可以帮助医生提取出血管区域，从而辅助血管病的诊断和治疗。
该方法在血管造影和血管成像等领域有着广泛的应用。
二、边缘检测算法的基本原理及应用边缘检测算法是医学图像处理中常用的算法之一。
它通过寻找图像中亮度差异较大的像素点，将其标记为边缘点，从而实现对图像边缘的提取。
边缘检测算法在医学图像分析中有以下几个主要应用：1. 病变轮廓提取：边缘检测算法能够帮助医生从医学图像中提取病变的轮廓信息，辅助疾病的诊断和治疗。
例如，在肺部CT图像的分析中，边缘检测算法可以帮助医生提取肺部结节的轮廓，有助于判断结节的良恶性。
2. 医学图像配准：边缘检测算法可以用于医学图像的配准，即将不同模态或不同时间点的图像进行对齐，以便医生进行比较和分析。
例如，在脑部MRI图像处理中，边缘检测算法可以帮助医生将不同扫描序列的图像进行配准，以便观察病灶的演变过程。
opencv——边缘检测算法（总结）
opencv——边缘检测算法（总结）前⾔耐⼼看完⼀定会有收获的，⼤部分内容也会在代码中体现，结合理论知识和代码进⾏理解会更有效。
代码⽤opencv4.5.1（c++）版实现⼀、边缘检测算法边缘检测算法是指利⽤灰度值的不连续性质，以灰度突变为基础分割出⽬标区域。
对铝铸件表⾯进⾏成像后会产⽣⼀些带缺陷的区域，这些区域的灰度值⽐较低，与背景图像相⽐在灰度上会有突变，这是由于这些区域对光线产⽣散射所引起的。
因此边缘检测算⼦可以⽤来对特征的提取。
1、⼀阶算⼦⼀种是基于⼀阶微分的算⼦，也称基于搜索的算⼦，⾸先通过⼀阶导数计算边缘强度，然后采⽤梯度的⽅向来对边缘的局部⽅向进⾏寻找，同时根据该⽅向来寻找出局部梯度模的最⼤值，由此定位边缘，如Roberts Cross算⼦，Prewitt算⼦Sobel算⼦，Kirsch算⼦，Canny算⼦，罗盘算⼦等；图像中的边缘区域，像素值会发⽣“跳跃”，对这些像素求导，在其⼀阶导数在边缘位置为极值，这就是Sobel算⼦使⽤的原理——极值处就是边缘。
2、⼆阶算⼦另⼀种是基于⼆阶微分的算⼦，也称基于零交叉的算⼦，通过寻找由图像得到的⼆阶导数的过零点来定位检测边缘，如Marr-Hildreth算⼦，Laplacian算⼦，LOG算⼦等。
如果对像素值求⼆阶导数，会发现边缘处的导数值为0。
⼆、⼀阶算⼦分析⼀阶微分算⼦进⾏边缘检测的思路⼤致就是通过指定⼤⼩的核（kernal）（也称为算⼦）与图像进⾏卷积，将得到的梯度进⾏平⽅和或者最⼤值作为新的梯度赋值给对应的像素点，不同的⼀阶微分算⼦主要的不同在于其算⼦即核的元素不同以及核的⼤⼩不⼀样以下是连续函数的⼀阶导数求导公式：因为图像是⼀个⾯，就相当于是灰度值关于x,y两个⽅向的函数，要求某⼀点的导数，则是各个⽅向的偏导数的平⽅和再进⾏开⽅运算。
离散函数的⼀阶导数公式：y'=[y(x0+h)-y(x0-h)]/(2h);这是⼀维函数的⼀阶求导，h是步长，在图像处理中⼀般为1⾸先复习⼀下什么是卷积？卷积就是对应的元素相乘再进⾏累加的过程实例图⽚：1、Roberts算⼦Robert算⼦是⽤于求解对⾓线⽅向的梯度，因为根据算⼦GX和GY的元素设置可以看到，只有对⾓线上的元素⾮零，其本质就是以对⾓线作为差分的⽅向来检测。
[转]几种图像边缘检测算子的比较
![[转]几种图像边缘检测算子的比较](https://img.taocdn.com/s3/m/5e142f94ed3a87c24028915f804d2b160b4e867a.png)
[转]⼏种图像边缘检测算⼦的⽐较 不同图像灰度不同，边界处⼀般会有明显的边缘，利⽤此特征可以分割图像。
需要说明的是：边缘和物体间的边界并不等同，边缘指的是图像中像素的值有突变的地⽅，⽽物体间的边界指的是现实场景中的存在于物体之间的边界。
有可能有边缘的地⽅并⾮边界，也有可能边界的地⽅并⽆边缘，因为现实世界中的物体是三维的，⽽图像只具有⼆维信息，从三维到⼆维的投影成像不可避免的会丢失⼀部分信息；另外，成像过程中的光照和噪声也是不可避免的重要因素。
正是因为这些原因，基于边缘的图像分割仍然是当前图像研究中的世界级难题，⽬前研究者正在试图在边缘提取中加⼊⾼层的语义信息。
在实际的图像分割中，往往只⽤到⼀阶和⼆阶导数，虽然，原理上，可以⽤更⾼阶的导数，但是，因为噪声的影响，在纯粹⼆阶的导数操作中就会出现对噪声的敏感现象，三阶以上的导数信息往往失去了应⽤价值。
⼆阶导数还可以说明灰度突变的类型。
在有些情况下，如灰度变化均匀的图像，只利⽤⼀阶导数可能找不到边界，此时⼆阶导数就能提供很有⽤的信息。
⼆阶导数对噪声也⽐较敏感，解决的⽅法是先对图像进⾏平滑滤波，消除部分噪声，再进⾏边缘检测。
不过，利⽤⼆阶导数信息的是基于过零检测的，因此得到的边缘点数⽐较少，有利于后继的处理和识别⼯作。
各种算⼦的存在就是对这种导数分割原理进⾏的实例化计算，是为了在计算过程中直接使⽤的⼀种计算单位。
1.Sobel算⼦其主要⽤于边缘检测，在技术上它是以离散型的差分算⼦，⽤来运算图像亮度函数的梯度的近似值， Sobel算⼦是典型的基于⼀阶导数的边缘检测算⼦，由于该算⼦中引⼊了类似局部平均的运算，因此对噪声具有平滑作⽤，能很好的消除噪声的影响。
Sobel算⼦对于象素的位置的影响做了加权，与Prewitt算⼦、Roberts算⼦相⽐因此效果更好。
Sobel算⼦包含两组3x3的矩阵，分别为横向及纵向模板，将之与图像作平⾯卷积，即可分别得出横向及纵向的亮度差分近似值。
图像处理中的边缘检测与图像增强算法研究
图像处理中的边缘检测与图像增强算法研究边缘检测和图像增强是图像处理中的两个重要方面。
边缘检测是通过查找图像中明暗变化的位置来识别物体的轮廓，并可以用于目标检测、图像分割等应用。
图像增强则是通过改善图像的外观和质量，使其更易于分析和理解。
本文将对边缘检测和图像增强算法进行研究和探讨。
边缘检测算法是图像处理中的基础算法之一，常用的方法包括基于梯度的算法、基于模板的算法和基于机器学习的算法等。
基于梯度的边缘检测算法使用图像中像素的亮度变化来寻找物体的边缘。
其中最经典的算法是Sobel、Prewitt和Canny算法。
Sobel算法通过计算像素点的一阶导数来检测边缘，它利用水平和垂直两个方向上的Sobel算子对图像进行卷积操作，然后通过求平方和再开方的方式得到边缘强度。
Prewitt算法与Sobel算法类似，但使用的是不同的算子。
Canny算法是一种基于多阶段操作的边缘检测算法，它具有良好的噪声抑制和边缘定位能力。
基于模板的边缘检测算法使用特定的模板或滤波器来寻找图像中的边缘。
其中最常用的算法是拉普拉斯算子和LoG算法。
拉普拉斯算子通过计算像素点的二阶导数来检测边缘，它使用一个离散的拉普拉斯模板对图像进行卷积操作，得到边缘强度。
LoG算法则是在拉普拉斯算子的基础上加入了高斯平滑操作，用于减少噪声对边缘检测的影响。
基于机器学习的边缘检测算法通过训练模型来学习图像中的边缘特征，以完成边缘检测任务。
常用的机器学习算法包括支持向量机(SVM)、人工神经网络(ANN)和卷积神经网络(CNN)等。
这些算法通过提取图像的特征，并利用已标注的训练样本来训练模型，然后用于边缘检测。
图像增强算法旨在提高图像的质量和外观，使得图像更易于观察和分析。
常用的图像增强算法包括直方图均衡化、滤波器、锐化和噪声去除等。
直方图均衡化是一种通过重新分布图像像素的亮度值来增强图像对比度的方法。
它通过计算图像中每个亮度级别的像素数目，并将亮度级别映射为新的值，以达到改善图像对比度的目的。
基于FPGA的图像边缘检测Sobel算法的研究与实现
基于FPGA的图像边缘检测Sobel算法的研究与实现作者：张伟来源：《电脑知识与技术》2014年第20期摘要：图像边缘是图像识别信息最集中的地方，Sobel算法是基于一阶导数的边缘检测，通过逼近导数来找到边缘。
FPGA（Field Programmable Gate Array）即现场可编程门列阵，是在可编程逻辑器件（Programmable Logic Device）基础上发展的一种产物。
该文即是采用FPGA技术实现基于Sobel算子的边缘检测算法。
关键词：图像边缘；FPGA；Sobel算法；边缘检测中图分类号：TP313 文献标识码：A 文章编号：1009-3044（2014）20-4810-03Research and Implementation of FPGA Image Edge Detection Based on Sobel AlgorithmZHANG Wei（School of Electronics and Information， Tianjin University， Tianjin 300000，China）Abstract： The image edge is the most concentrated place image identification information，Sobel algorithm is a derivative based edge detection， the derivative approximation to find the edge. FPGA （Field Programmable Gate Array） is a field programmable gate array， the programmable logic device （Programmable Logic Device） is a kind of product development based on. This paper is to realize Sobel operator edge detection algorithm based on the FPGA technology.Key words： image edge； FPGA； Sobel algorithm； edge detection图像边缘是图像特性（如像素灰度、纹理等）分布不连续处、图像周围特性有阶跃或屋脊变化的那些像素的集合，是图像识别信息最集中的地方[1]。
sobel、prewitt、roberts边缘检测方法的原理
sobel、prewitt、roberts边缘检测方法的原理边缘检测是一种图像处理技术，它可以识别图像中的结构和边界，为后续图像处理操作提供依据。
边缘检测技术主要有Sobel、Prewitt和Roberts三种。
本文将介绍这三种边缘检测方法的原理以及它们之间的区别。
Sobel边缘检测是由Ivan E.Sobel于1960年研发的一种边缘检测技术，它是根据图像中的灰度值变化来计算出一个像素的梯度，从而检测出图像的边缘。
Sobel算子是一种以一阶微分运算为基础的滤波算子，它采用一种双线性结构，可以检测图像中横向、竖向、水平和垂直等多种边缘。
Sobel算子能够有效地检测出图像中的轮廓线，并降低噪声的影响。
Prewitt边缘检测也是基于一阶微分运算，它是由JohnG.Prewitt于1970年研发的一种滤波算子。
它可以植入到一个3×3的矩阵中，将每个像素点处的灰度值变化量进行累加，从而检测出图像中的边缘。
Prewitt边缘检测的优点是能够获得图像中的更多细节，而且对噪声具有较强的抗干扰能力。
Roberts边缘检测也是由一阶微分运算为基础，是由Larry Roberts于1966年研发的一种边缘检测技术。
它采用3×3的矩阵，把相邻的像素点的灰度值变化量进行累加，以检测出图像的边缘，它同样也能够获得更多的细节，并且对噪声也有较强的抗干扰能力。
总结起来，Sobel、Prewitt和Roberts三种边缘检测方法都是基于一阶微分运算，它们的算法类似，从某种程度上来说，它们都是拿某一个像素点处的灰度值变化量与其周围像素点的灰度值变化量进行累加比较，来检测出图像中的边缘。
但是它们在具体运用算子上还是略有不同，Sobel算子采用双线性结构，能够检测图像中横向、竖向、水平和垂直等多种边缘；而Prewitt和Roberts边缘检测方法的算法都是采用一个3×3的矩阵，将相邻的像素点的灰度值变化量累加，从而检测出边缘。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一阶边缘检测算法的研究
一阶边缘检测是一种用于检测图像中的边缘的算法。
边缘是指图像中相邻像素点的颜色和亮度之间的变化。
它可以帮助我们识别并分析出图像中的物体或元素，从而提高图像处理的效率。
一阶边缘检测算法有很多种，如拉普拉斯算法、Roberts算法、Kirsch算法、Marziliano算法等。
拉普拉斯算法是一种直接计算像素点颜色差别的算法，它通过计算图像梯度来定位边缘。
由于它具有广泛的灵活性，它可以用于识别各种边缘，如水平边缘、垂直边缘、斜率边缘、45度边缘等。
Roberts 算法是一种非常高效的一阶边缘检测算法，它通过计算像素邻域差值来检测边缘，具有非常快速的性能。
Kirsch算法也称为比较算法，它将图像划分为8个方向，并计算每个方向上的最大值，从而确定边缘强度。
Marziliano算法是一种结合拉普拉斯和Kirsch算法的改进算法，它可以有效地减少图像中细小物体的检测噪声。
一阶边缘检测算法的优点在于它可以分析出像素之间的细微变化，从而提高图像处理的精确度和效率。
然而，由于它们具有简单的检测原理，它们也存在一定的缺点，例如对噪声敏感，对灰度图像分辨率低，对不同大小孔隙的检测能力有限等。
为了解决这些问题，人们研发了改进的一阶边缘检测算法。
其中，最具代表性的改进算法是Canny边缘检测算法，它使用多个不同尺度的滤波来弱化噪声，同时比其他边缘检测算法具有更低的误识别率。
此外，还有其他一些改进算法，如随机梯度算法、Yen算法、
Sobel-Feldman算法、深度学习算法等，它们都比传统算法更有效、更可靠。
总之，一阶边缘检测算法是图像处理中一种非常重要的算法。
它拥有优异的效率和准确度，能够准确检测出图像中的边缘，对图像处理技术有重要意义。
同时，随着深度学习算法的发展，一阶边缘检测算法也在不断改进升级，以便更好地应对各种复杂场景。
