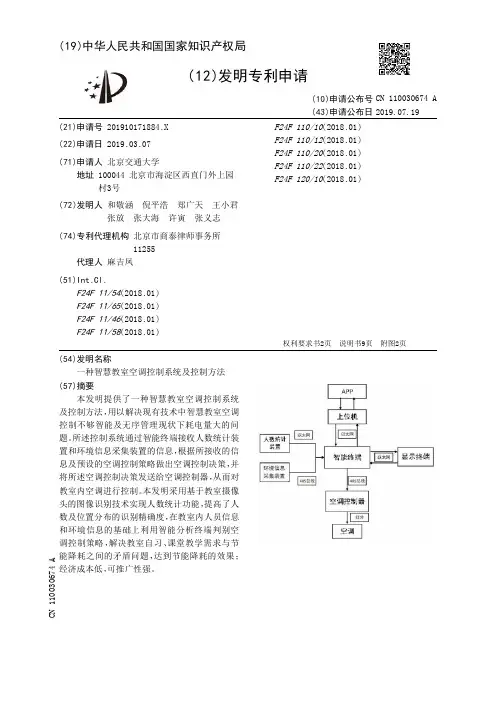

【CN110030674A】一种智慧教室空调控制系统及控制方法【专利】
【CN110030674A】一种智慧教室空调控制系统及控制方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910171884.X(22)申请日 2019.03.07(71)申请人 北京交通大学地址 100044 北京市海淀区西直门外上园村3号(72)发明人 和敬涵 倪平浩 郑广天 王小君 张放 张大海 许寅 张义志 (74)专利代理机构 北京市商泰律师事务所11255代理人 麻吉凤(51)Int.Cl.F24F 11/54(2018.01)F24F 11/65(2018.01)F24F 11/46(2018.01)F24F 11/58(2018.01)F24F 110/10(2018.01)F24F 110/12(2018.01)F24F 110/20(2018.01)F24F 110/22(2018.01)F24F 120/10(2018.01)(54)发明名称一种智慧教室空调控制系统及控制方法(57)摘要本发明提供了一种智慧教室空调控制系统及控制方法，用以解决现有技术中智慧教室空调控制不够智能及无序管理现状下耗电量大的问题。
所述控制系统通过智能终端接收人数统计装置和环境信息采集装置的信息，根据所接收的信息及预设的空调控制策略做出空调控制决策，并将所述空调控制决策发送给空调控制器，从而对教室内空调进行控制。
本发明采用基于教室摄像头的图像识别技术实现人数统计功能，提高了人数及位置分布的识别精确度，在教室内人员信息和环境信息的基础上利用智能分析终端判别空调控制策略，解决教室自习、课堂教学需求与节能降耗之间的矛盾问题，达到节能降耗的效果；经济成本低，可推广性强。
权利要求书2页 说明书9页 附图2页CN 110030674 A 2019.07.19C N 110030674A1.一种智慧教室空调控制系统，其特征在于，所述空调控制系统包括：人数统计装置、环境信息采集装置、智能终端、空调控制器及空调；其中，所述人数统计装置与所述智能终端相连，用于获取教室内人数和分布信息，并将人数和分布信息发送给所述智能终端；所述环境信息采集装置与所述智能终端相连，用于获取教室内及室外温湿度信息，并将温湿度参数发送给所述智能终端；所述智能终端与所述空调控制器相连，用于接收所述人数统计装置和所述环境信息采集装置的信息，根据所接收的信息及预设的空调控制策略做出空调控制决策，并将所述空调控制决策发送给所述空调控制器；所述空调控制器与所述空调相连，用于接收所述智能终端的空调控制决策，并根据所述空调控制决策控制空调。
一种智能教室系统及其控制方法[发明专利]
![一种智能教室系统及其控制方法[发明专利]](https://img.taocdn.com/s3/m/2edf84c1bd64783e08122b60.png)
专利名称：一种智能教室系统及其控制方法专利类型：发明专利
发明人：谢剑明
申请号：CN201611040704.7
申请日：20161111
公开号：CN106502132A
公开日：
20170315
专利内容由知识产权出版社提供
摘要：本发明属于智能教学领域，尤其涉及一种智能教室系统；本方案提供的智能教室系统能够从温度、亮度等多方面对教室内的情况进行监测并控制，大大的提高了教室的智能化程度，形成了一个完善的系统，创造性的实现了整个教室的智能化管理，免去了人工干预的烦恼；同时，本方案提供的智能教室系统能够主动检测教室内人员情况，能够在教室里无人的时候进行关灯、关空调等处理，节约了资源，降低了使用成本。
申请人：深圳技师学院
地址：518000 广东省深圳市龙岗区龙城街道五联社区将军帽路1号
国籍：CN
代理机构：深圳市科吉华烽知识产权事务所(普通合伙)
代理人：严涓逢
更多信息请下载全文后查看。
一种空调控制方法以及空调控制系统[发明专利]
![一种空调控制方法以及空调控制系统[发明专利]](https://img.taocdn.com/s3/m/c7bb53da31126edb6e1a109e.png)
专利名称：一种空调控制方法以及空调控制系统专利类型：发明专利
发明人：谢清谷,马嘉欣,陈俊超,刘洪华,肖帅,蓝杨申请号：CN201910706220.9
申请日：20190801
公开号：CN110440404A
公开日：
20191112
专利内容由知识产权出版社提供
摘要：本发明提出了一种空调控制方法，包括：获取图像信息；判断所述图像信息与预设的图像信息是否一致；若是，则进入控制空调模式；若否，则不进入空调控制系统。
通过对进入控制空调模式的操作者身份进行限制，防止未授权人员特别是儿童的误操作而引起一些安全隐患，并可减少由于儿童频繁开关空调造成电损耗和引起不必要的故障，有利于延长空调的使用寿命。
本发明还提供了一种空调控制系统，通过对操作者身份进行限制，防止未授权人员的误操作而引起一些安全隐患；通过使用触摸显示屏并将摄像头镜头设置在显示屏内侧，使空调控制系统结构的一体化，提高空调柜机的美感；通过设置具有图像获取装置和输入装置的移动终端，实现了空调系统的远程操控。
申请人：珠海格力电器股份有限公司
地址：519000广东省珠海市前山金鸡西路
国籍：CN
代理机构：北京聿宏知识产权代理有限公司
更多信息请下载全文后查看。
一种空调控制系统及其控制方法[发明专利]
![一种空调控制系统及其控制方法[发明专利]](https://img.taocdn.com/s3/m/32019eca2af90242a895e5f2.png)
专利名称：一种空调控制系统及其控制方法
专利类型：发明专利
发明人：朱小勇,胡二敬,李光强,徐锡胜,韩成柱,张恒,明官柱申请号：CN201310004891.3
申请日：20130107
公开号：CN103912960A
公开日：
20140709
专利内容由知识产权出版社提供
摘要：一种空调器的控制系统及控制方法，该空调器控制系统具有多个不同方向上的人体感应传感器，用来360度全方位的检测人员的位置，同时配合多个独立驱动的摆叶，对人员进行智能化送风。
本发明的空调器除了可以使用一般空调器的常用功能以外，还可以选择进入人体感应智能控制模式，由空调器根据人体感应和地面温度感应信号，自动调节制冷/制热出风风向，使环境尽可能达到人体最舒适的状态，达到人机互动的效果；控制方便简捷，安装方便，成本低，经济实惠，是高品质生活的享受。
申请人：苏州三星电子有限公司,三星电子株式会社
地址：215021 江苏省苏州市工业园区苏虹东路501号
国籍：CN
代理机构：北京信远达知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。
一种空调控制系统及其控制方法[发明专利]
![一种空调控制系统及其控制方法[发明专利]](https://img.taocdn.com/s3/m/f43b3180a98271fe900ef91f.png)
专利名称：一种空调控制系统及其控制方法
专利类型：发明专利
发明人：袁前,高玉平,王明剑,陈伟,杨杰,黄松斌,钟振棠,陈国强,倪小花
申请号：CN201710055201.5
申请日：20170124
公开号：CN106839352A
公开日：
20170613
专利内容由知识产权出版社提供
摘要：本发明提供一种空调控制系统及其控制方法，所述空调包括输出能量相对较低的低输出运行模式和输出能量较高的高输出运行模式，所述空调能在该两运行模式之间相互切换，且所述控制系统包括：检测单元，用于检测室内环境温度T；判断单元，用于计算△T＝|T‑T|，并判断△T≤T成立与否，其中T为空调的室内设定温度，T为设定值、可取任意正数；控制单元，用于根据判断单元的判断结果选择低输出运行模式或高输出运行模式运行空调。
通过本发明使得室温能够在靠近T范围时缓慢变化，防止室温下降或上升速度过快超出设定温度，避免了压缩机频繁开停机的情况，也有效地防止了室内环境温度波动、提高室内环境的舒适度。
申请人：珠海格力电器股份有限公司
地址：519070 广东省珠海市香洲区前山金鸡西路789号
国籍：CN
代理机构：北京煦润律师事务所
代理人：惠磊
更多信息请下载全文后查看。
一种空调控制系统和方法[发明专利]
![一种空调控制系统和方法[发明专利]](https://img.taocdn.com/s3/m/0aadbbd75727a5e9846a61cc.png)
专利名称：一种空调控制系统和方法
专利类型：发明专利
发明人：李伟波,李晓林,丁杰敏,何频,易国洪,吕涛,姬涛申请号：CN201410525003.7
申请日：20140930
公开号：CN104315652A
公开日：
20150128
专利内容由知识产权出版社提供
摘要：本发明公开了一种空调控制系统和方法，属于电器控制领域。
所述空调控制系统包括：一个或多个控制器，用于采集环境数据，并根据控制指令控制空调，环境数据包括实际温度和实际湿度，控制器独立于空调设置，每个控制器用于控制一个空调；服务器，用于接收控制器发送的环境数据，根据环境数据和热舒适方程生成控制指令，并将控制指令发送给控制器。
本发明通过一个或多个控制器采集环境数据，并根据控制指令控制空调，环境数据包括实际温度和实际湿度，服务器接收控制器发送的环境数据，根据环境数据和热舒适方程生成控制指令，并将控制指令发送给控制器，可以对多个空调进行集中控制，避免了对控制对象和控制范围的限制，而且无须用户操作，体验好。
申请人：武汉工程大学
地址：430200 湖北省武汉市江夏区流芳大道特1号
国籍：CN
代理机构：北京三高永信知识产权代理有限责任公司
代理人：徐立
更多信息请下载全文后查看。
一种智慧教室系统[实用新型专利]
![一种智慧教室系统[实用新型专利]](https://img.taocdn.com/s3/m/0b1bcae6844769eae109edb6.png)
专利名称：一种智慧教室系统
专利类型：实用新型专利
发明人：何林君,简磊,章梦贤,李紫薇申请号：CN201520071026.5
申请日：20150202
公开号：CN204406112U
公开日：
20150617
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种智慧教室系统，它包括语音控制模块、射频刷卡模块、MCU模块、报警信号接收终端、无线蓝牙插座、电灯、风扇和无线报警单元；所述的语音控制模块输出端与MCU 模块连接，MCU模块的语音控制输出端分别与电灯和风扇连接；所述的射频刷卡模块输出端与MCU 模块连接，MCU模块的插座控制输出端与蓝牙模块一连接，蓝牙模块一与无线蓝牙插座连接；所述的无线报警单元的输出端分别与蓝牙模块二和蓝牙模块三连接，蓝牙模块二和蓝牙模块三分别与MCU模块连接，MCU模块的报警控制输出端与报警信号接收终端连接。
本实用新型提供一种智慧教室系统，具有安装使用方便、安全节能、管理高效和便于对紧急情况及时处理的优点。
申请人：四川大学锦江学院
地址：620860 四川省眉山市彭山县锦江大道1号
国籍：CN
代理机构：成都金英专利代理事务所(普通合伙)
代理人：袁英
更多信息请下载全文后查看。
一种智慧空调控制方法和系统[发明专利]
![一种智慧空调控制方法和系统[发明专利]](https://img.taocdn.com/s3/m/084bddab2e3f5727a4e96260.png)
专利名称：一种智慧空调控制方法和系统
专利类型：发明专利
发明人：马晓明,计军平,张善发,金鹏,方聪,曾立武,黄创军申请号：CN202010725871.5
申请日：20200724
公开号：CN111795484A
公开日：
20201020
专利内容由知识产权出版社提供
摘要：一种智慧空调控制方法和系统，所述方法包括：根据当前室外环境数据和当前时间信息，计算得到当前体感温湿度；读取数据库中的历史室外环境数据；根据当前及历史室外环境数据预测下一时序的室外温湿度；根据当前室内环境数据、当前体感温湿度和下一时序的室外温湿度，通过当前控制算法模型计算得到控制指令；控制向空调系统发送该控制指令，使空调系统根据该控制指令调整温度设置；获取空调系统调整温度设置后的能耗值和舒适度，根据所述能耗值和舒适度更新所述控制算法模型。
本发明的方法将多维度的环境数据纳入决策依据，提前感知环境变化，自适应地进行算法模型的更新，使得空调系统既能节能高效地运行，又能满足用户对舒适度的要求。
申请人：北京大学深圳研究生院
地址：518055 广东省深圳市南山区西丽深圳大学城北大园区
国籍：CN
代理机构：深圳鼎合诚知识产权代理有限公司
代理人：郭燕
更多信息请下载全文后查看。
一种智慧教室控制系统[实用新型专利]
![一种智慧教室控制系统[实用新型专利]](https://img.taocdn.com/s3/m/e5cbab32d15abe23492f4d30.png)
专利名称：一种智慧教室控制系统专利类型：实用新型专利
发明人：唐海峰
申请号：CN201922378043.4
申请日：20191225
公开号：CN210864388U
公开日：
20200626
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种智慧教室控制系统，其包括云端服务器、智能网关、Zigbee协调点、Zigbee终端节点、展示系统控制器、录播系统控制器、温度控制器、灯光控制器、智能教室人数统计系统、物联网控制器、室内设备本体；云端服务器通过智能网关与Zigbee协调点相连；Zigbee 协调点通过各Zigbee终端节点分别与设置于室内的展示系统控制器、温度控制器、灯光控制器、录播系统控制器和智能教室人数统计系统相连接；室内设备本体包括电子白板、投影仪、空调、灯和视频采集设备；电子白板、投影仪、空调、灯和视频采集设备分别与物联网控制器连接；物联网控制器与云端服务器网络连接。
本实用新型合理分配使用设备资源。
申请人：广东时汇信息科技有限公司
地址：510000 广东省广州市天河区高唐路233号06栋502B、503
国籍：CN
代理机构：北京久维律师事务所
代理人：邢江峰
更多信息请下载全文后查看。
【CN110260474A】一种空调物联网智能控制系统【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910287028.0(22)申请日 2019.04.11(71)申请人 南京禹智智能科技有限公司地址 211000 江苏省南京市麒麟科技创新园智汇路300号(72)发明人 孙栾 (74)专利代理机构 南京泰普专利代理事务所(普通合伙) 32360代理人 窦贤宇(51)Int.Cl.F24F 11/54(2018.01)F24F 11/61(2018.01)F24F 11/64(2018.01)F24F 11/86(2018.01)F24F 11/88(2018.01)F24F 11/65(2018.01)F24F 11/58(2018.01)F24F 110/10(2018.01)F24F 110/20(2018.01)F24F 110/50(2018.01)(54)发明名称一种空调物联网智能控制系统(57)摘要本发明公开了一种空调物联网智能控制系统，包括云计算平台、智能控制终端、环境监测模块、智能化自动调控模块和信息远程传输模块；所述环境温度监测模块通过采用高灵敏的传感器，智能监测室内温度、湿度、负离子含量等；所述智能化自动调控模块可以实现空调的全智能调节操作；所述信息远程传输模块在接收到所述环境温度监测模块传递的信息数据后，进行处理，然后经无线网络传输到所述云计算平台，完成最终的数据分析处理；所述智能控制终端可人为手动调节所述空调智能终端完成个人要求。
本发明实现了空调物联网智能控制，可达到降低能耗，提高能源利用率，减少运营成本，防止空调类疾病的产生。
权利要求书3页 说明书8页 附图3页CN 110260474 A 2019.09.20C N 110260474A权 利 要 求 书1/3页CN 110260474 A1.一种空调物联网智能控制系统，包括云计算平台、智能控制终端和空调智能终端；云计算平台，包括应用层，平台层，资源层，用户访问层和管理层；智能控制终端，包括安装有可控制空调的APP的个人移动通讯设备、空调遥控器等；空调智能终端，包括环境监测模块、智能化自动调控模块、信息远程传输模块，以及一种空调控制电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910171884.X
(22)申请日 2019.03.07
(71)申请人 北京交通大学
地址 100044 北京市海淀区西直门外上园
村3号
(72)发明人 和敬涵 倪平浩 郑广天 王小君
张放 张大海 许寅 张义志
(74)专利代理机构 北京市商泰律师事务所
11255
代理人 麻吉凤
(51)Int.Cl.
F24F 11/54(2018.01)
F24F 11/65(2018.01)
F24F 11/46(2018.01)
F24F 11/58(2018.01)
F24F 110/10(2018.01)F24F 110/12(2018.01)F24F 110/20(2018.01)F24F 110/22(2018.01)F24F 120/10(2018.01)
(54)发明名称一种智慧教室空调控制系统及控制方法(57)摘要本发明提供了一种智慧教室空调控制系统及控制方法，用以解决现有技术中智慧教室空调控制不够智能及无序管理现状下耗电量大的问题。
所述控制系统通过智能终端接收人数统计装置和环境信息采集装置的信息，根据所接收的信息及预设的空调控制策略做出空调控制决策，并将所述空调控制决策发送给空调控制器，从而对教室内空调进行控制。
本发明采用基于教室摄像头的图像识别技术实现人数统计功能，提高了人数及位置分布的识别精确度，在教室内人员信息和环境信息的基础上利用智能分析终端判别空调控制策略，解决教室自习、课堂教学需求与节能降耗之间的矛盾问题，达到节能降耗的效果；经济成本低，
可推广性强。
权利要求书2页 说明书9页 附图2页CN 110030674 A 2019.07.19
C N 110030674
A
权 利 要 求 书1/2页CN 110030674 A
1.一种智慧教室空调控制系统，其特征在于，所述空调控制系统包括：人数统计装置、环境信息采集装置、智能终端、空调控制器及空调；其中，
所述人数统计装置与所述智能终端相连，用于获取教室内人数和分布信息，并将人数和分布信息发送给所述智能终端；
所述环境信息采集装置与所述智能终端相连，用于获取教室内及室外温湿度信息，并将温湿度参数发送给所述智能终端；
所述智能终端与所述空调控制器相连，用于接收所述人数统计装置和所述环境信息采集装置的信息，根据所接收的信息及预设的空调控制策略做出空调控制决策，并将所述空调控制决策发送给所述空调控制器；
所述空调控制器与所述空调相连，用于接收所述智能终端的空调控制决策，并根据所述空调控制决策控制空调。
2.根据权利要求1所述的空调控制系统，其特征在于，所述人数统计装置，进一步用于，利用智慧教室内现有摄像设备，基于教室的实时图像，利用图像识别技术进行教室内人数及人员分布状态统计，获取人数及分布信息。
3.根据权利要求1所述的空调控制系统，其特征在于，所述空调控制系统还包括：显示终端；
所述显示终端通过以太网与所述智能终端相连，用于实时信息显示，并用于通过与智能终端的反馈实现对空调控制器的控制。
4.根据权利要求1所述的空调控制系统，其特征在于，所述空调控制系统还包括：上位机；
所述上位机通过以太网与所述智能终端相连，用于向所述智能终端发送对空调的控制指令；
所述智能终端还用于向所述上位机推送教室实时环境信息及空调控制信息。
5.根据权利要求4所述的空调控制系统，其特征在于，所述空调控制系统还包括：移动终端APP，所述APP与所述上位机相连，并与所述上位机进行信息交互，用于设置教师和学生两种权限，教师权限包括查询教室信息并且通过APP直接控制教室内空调系统，学生权限包括查询教室信息，不包括控制功能。
6.根据权利要求1至5任一项所述的空调控制系统，其特征在于，所述智能终端进一步用于：
操作A，结合人数统计信息与环境信息，根据教室使用情况，依据设定的控制决策生成控制指令，并通过网络传输给空调控制器；
操作B，通过环境信息采集装置获得教室内、外的环境温湿度信息，结合日期信息判断所处季节，决策空调应用模式；
操作C，与学校教学信息联动，判断教室使用状态；
操作D，解决学生智能手机操作问题。
7.根据权利要求6所述的空调控制系统，其特征在于，所述空调应用模式包括制冷、制热、除湿。
8.根据权利要求6所述的空调控制系统，其特征在于，所述教室使用状态至少包括上课、自习、考试、关闭。
2。
