某研发设计院CAD制图标准

合集下载

设计部CAD图纸制作标准

设计部CAD图纸制作标准

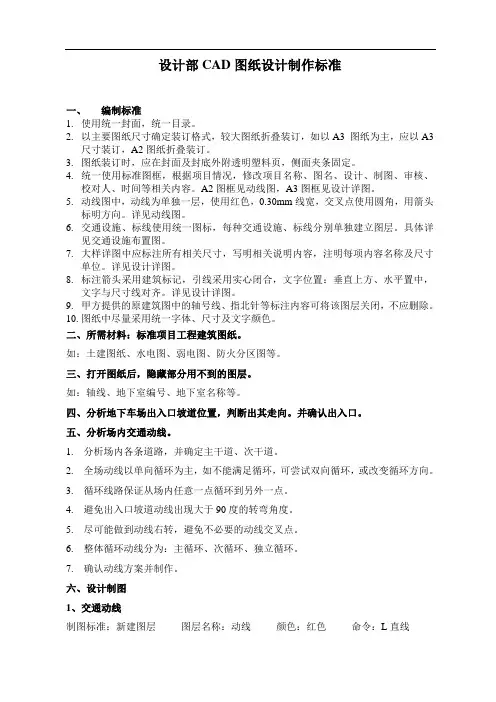

设计部CAD图纸设计制作标准一、编制标准1.使用统一封面,统一目录。

2.以主要图纸尺寸确定装订格式,较大图纸折叠装订,如以A3 图纸为主,应以A3尺寸装订,A2图纸折叠装订。

3.图纸装订时,应在封面及封底外附透明塑料页,侧面夹条固定。

4.统一使用标准图框,根据项目情况,修改项目名称、图名、设计、制图、审核、校对人、时间等相关内容。

A2图框见动线图,A3图框见设计详图。

5.动线图中,动线为单独一层,使用红色,0.30mm线宽,交叉点使用圆角,用箭头标明方向。

详见动线图。

6.交通设施、标线使用统一图标,每种交通设施、标线分别单独建立图层。

具体详见交通设施布置图。

7.大样详图中应标注所有相关尺寸,写明相关说明内容,注明每项内容名称及尺寸单位。

详见设计详图。

8.标注箭头采用建筑标记,引线采用实心闭合,文字位置:垂直上方、水平置中,文字与尺寸线对齐。

详见设计详图。

9.甲方提供的原建筑图中的轴号线、指北针等标注内容可将该图层关闭,不应删除。

10.图纸中尽量采用统一字体、尺寸及文字颜色。

二、所需材料:标准项目工程建筑图纸。

如:土建图纸、水电图、弱电图、防火分区图等。

三、打开图纸后,隐藏部分用不到的图层。

如:轴线、地下室编号、地下室名称等。

四、分析地下车场出入口坡道位置,判断出其走向。

并确认出入口。

五、分析场内交通动线。

1.分析场内各条道路,并确定主干道、次干道。

2.全场动线以单向循环为主,如不能满足循环,可尝试双向循环,或改变循环方向。

3.循环线路保证从场内任意一点循环到另外一点。

4.避免出入口坡道动线出现大于90度的转弯角度。

5.尽可能做到动线右转,避免不必要的动线交叉点。

6.整体循环动线分为:主循环、次循环、独立循环。

7.确认动线方案并制作。

六、设计制图1、交通动线制图标准:新建图层图层名称:动线颜色:红色命令:L直线2、车道线制图标准:新建图层图层名称:车道线颜色:ByBlock 命令:L直线O偏移规格:宽度:120mm,单行道净空宽度:5000mm 双行道路净空宽度:7000mm 圆角半径:2000mm 命令:FR3、车位:制图标准:新建图层图层名称:停车位颜色:ByBlock 、规格:线宽:100mm 长度:5000-5500mm 宽度:2300-2500 mm车位外边与两侧柱体间隔100mm,车位后侧距障碍物间隔100 mm.横车位: 线宽:100mm 长度:一侧无其他车位和障碍物5500mm,两侧有其他车位或两侧有障碍物6000mm. 宽度:视情况而定,最小宽度2500mm。

设计院CAD制图标准

设计院CAD制图标准

圆弧及圆的直径、半径尺寸标注用箭头表示 法表示,如下图。

文字一般应标注于尺寸线上方,当间距过小无法标注 清晰时,也可标注在尺寸线的下方和外侧并应与尺寸 线间距尽量保持一致。当尺寸标注在图样轮廓内时, 不应与图线、文字及符号等相交,如下图
标高标注

标高符号以直角等腰三角形表示,其竖向图面高 度为3mm。标高应注在标高三角侧向横线的上 (下)方。如下图。当标注总平面图室外地坪标 高符号时,应将三角形涂黑表示。
车位线及车辆块
填充线 结构洞口线 修改部位圈示
立面图一般线条 加粗轮廓线 装饰线 剖面图一般线条
结构专业图层名
图层含义 轴线 标注 文字说明 平面图 S-AXIS S-DIMS S-TEXT S-FLOR 层名 颜色号 9 3 7 7 7 7 4 7 2 线形 点画线CENTER 细实线CONTINUOUS 细实线CONTINUOUS 中实线CONTINUOUS 中实线CONTINUOUS 中实线CONTINUOUS 中实线CONTINUOUS
1
1 1 7 7 7 7 9
粗实线CONTINUOUS
粗实线CONTINUOUS 粗实线CONTINUOUS 中实线CONTINUOUS 中实线CONTINUOUS 中实线CONTINUOUS 中实线CONTINUOUS 中实线CONTINUOUS
7
7
中实线CONTINUOUS
中实线CONTINUOUS
制图比例
种 类 比 例 原值比例 1:1
常规缩小比例
1:2 1:5 1:100 1:150 1:2000
1:10 1:20 1:50 1:200 1:500 1:1000
必要时缩小比 例
1:3 1:40 1:400

设计院cad制图标准

设计院cad制图标准

设计院cad制图标准设计院CAD制图标准。

在设计院进行CAD制图时,需要遵循一定的标准和规范,以确保图纸的质量和准确性。

本文将介绍设计院CAD制图标准的相关内容,包括图纸纸张规格、图框设置、图层管理、文字标注、尺寸标注等方面的要求。

首先,设计院CAD制图的图纸纸张规格应符合国家标准,常用的有A0、A1、A2、A3、A4等规格,根据具体的制图需求进行选择。

在绘制图纸时,应将图框设置在合适的位置,包括图纸的标题栏、项目名称、图号、比例尺等内容,同时要求图框的线条粗细和样式要统一,整体布局要美观大方。

其次,图层管理是CAD制图中非常重要的一环,应根据不同的图形元素设置不同的图层,如建筑、结构、给排水、电气等,以便于后期的修改和管理。

在图层设置时,要求图层命名规范,避免出现重复或混乱的情况,同时要统一图层的颜色和线型,以便于区分和识别。

文字标注是CAD制图中必不可少的一环,应根据图纸的具体内容进行文字标注,包括项目名称、图号、比例尺、图例说明、尺寸标注等内容,文字要求清晰易读,字体统一规范,大小适中,与图纸的比例协调一致。

尺寸标注是CAD制图中非常重要的一环,应根据图纸的具体内容进行尺寸标注,包括线性尺寸、角度尺寸、半径尺寸等内容,尺寸标注要求清晰明了,尺寸线和标注文字要与图形元素相互关联,便于理解和识别。

总的来说,设计院CAD制图标准要求图纸的纸张规格、图框设置、图层管理、文字标注、尺寸标注等方面都要符合国家标准和行业规范,以确保图纸的质量和准确性。

只有严格按照标准进行制图,才能提高图纸的可读性和可维护性,为设计和施工提供可靠的依据。

通过本文的介绍,相信大家对设计院CAD制图标准有了更深入的了解,希望大家在实际的制图工作中能够严格遵守相关标准和规范,提高图纸的质量,为工程建设提供优质的图纸支持。

某设计院的CAD制图标准

某设计院的CAD制图标准

设计院的CAD制图标准一、总则1、工作目标1.1规范化——有效提高建筑设计的工作质量;1.2标准化——提高建筑设计的工作效率;1.3网络化——便于网络上规范化管理和成果的共享。

2、工作范围本标准是建筑CAD制图的统一规则,适用于我院房屋建筑工程和建筑工程相关领域中的CAD 制图及软件开发。

3、工作风格本标准为形成设计院绘图表达的风格的统一,不提倡个人绘图表达风格。

建筑制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图,要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制:建筑专业:建筑设计说明;室内装饰一览表;建筑构造作法一览表;建筑定位图;平面图;立面图;剖面图;楼梯;部分平面;建筑详图;门窗表;门窗图。

结构专业:结构设计说明;桩位图;基础图;基础详图;地下室结构图;(人防图纸);地下室结构详图;楼面结构布置;楼面配筋图;梁、柱、板、楼梯详图;结构构件详图。

电气专业:电气设计说明;主要设备材料表;平面图;详图;系统图;控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业:给排水设计说明;总图;平面图(自下而上);详图;给水、消防、排水、雨水系统图。

暖通空调专业:暖通设计说明;主要设备材料表,平面图;剖面图;详图;系统图。

3、图纸深度工程图纸除应达到国家规范规定深度外,尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外,均应采取以下字体文件,尽量不使用TureType字体,以加快图形的显示,缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体,将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx(西文花体)、bold.shx(西文黑体)、txt.shx(西文单线体)、simpelx(西文单线体)、st64f.shx(汉字宋体)、ht64f.shx(汉字黑体)、kt64f.shx(汉字楷体)、fs64f.shx(汉字仿宋)、hztxt.shx (汉字单线)。

CAD绘图的基本规范与标准

CAD绘图的基本规范与标准

CAD绘图的基本规范与标准CAD(计算机辅助设计)绘图是当今工程领域广泛应用的一种技术。

它可以将传统的手绘图纸转化为数字化图像,并提供更快、更准确的设计过程。

然而,要保证CAD绘图的质量和可读性,我们需要遵守一些基本规范与标准。

本文将介绍CAD绘图的一些基本规范与标准,帮助读者提高CAD绘图的效率和准确性。

首先,准确的尺度是CAD绘图的关键。

在进行绘图之前,我们需要确定绘图所使用的比例尺,并将其应用于整个绘图过程。

常见的比例尺有1:1、1:50和1:100等。

合理使用比例尺可以确保绘图的真实性和可读性。

其次,CAD绘图需要使用统一的图层和线条样式。

图层是CAD绘图中重要的组织方式,它可以将不同类型的几何图形分离开来,使得绘图更加清晰和可管理。

同时,选择适当的线条样式可以增强图形的可读性。

在选择线条样式时,我们可以参考一些行业标准或自行定义适合自己的样式。

第三,CAD绘图需要遵循几何精度要求。

在进行绘图时,我们需要保证绘图的几何精度,即图形的几何特征应该尽可能准确地呈现。

为了实现这一点,我们可以使用CAD软件自带的检查命令和工具来检查和修复图形中可能存在的错误。

此外,为了提高CAD绘图的可读性和可编辑性,我们需要选择适当的字体和字号。

选择适合的字体可以确保文字的清晰和美观,而选择适当的字号可以使得文字在绘图中占据合适的比例。

在选择字体和字号时,我们可以参考一些行业标准,并根据需要进行调整。

最后,注释和标注是CAD绘图中重要的一部分。

准确和清晰的注释和标注可以提供更多的信息,并帮助他人更好地理解和使用绘图。

在进行注释和标注时,我们需要选择合适的文字和箭头样式,并确保其与主要图形相互关联。

综上所述,CAD绘图的基本规范与标准对于保证绘图质量、提高效率和减少错误非常重要。

本文介绍了CAD绘图中的几个基本规范与标准,包括比例尺、图层和线条样式、几何精度要求、字体和字号选择以及注释和标注。

通过遵循这些规范和标准,我们可以有效地进行CAD绘图,并产生高质量和可读性的图纸。

CAD总平面图制图标准

CAD总平面图制图标准

CAD总平面图制图标准在建筑设计和规划领域,CAD 总平面图是至关重要的设计文件,它为项目的整体布局和规划提供了直观的展示。

为了确保 CAD 总平面图的准确性、规范性和可读性,制定一套明确的制图标准是必不可少的。

接下来,让我们详细了解一下 CAD 总平面图的制图标准。

一、图纸布局1、图纸尺寸应根据项目的规模和复杂程度选择合适的图纸尺寸,常见的有A1、A2 等。

同时,要确保图纸的比例恰当,以便清晰地展示总平面图的内容。

2、图框与标题栏图框应包含项目名称、图纸名称、比例、绘图单位、绘图日期、设计单位等信息。

标题栏的格式和内容应统一规范,便于识别和管理。

3、图例在图纸的适当位置应绘制图例,对图中使用的符号、线条、颜色等进行说明,确保读图者能够准确理解图纸的含义。

二、图层管理1、图层分类根据总平面图的内容,将不同的元素划分到不同的图层,如建筑物、道路、绿化、水系等。

每个图层应具有明确的名称和属性。

2、图层颜色为每个图层分配特定的颜色,以便在绘图和打印时能够清晰区分不同的元素。

颜色的选择应遵循一定的规范,避免过于鲜艳或刺眼的颜色组合。

3、图层的显示与锁定在绘图过程中,可以根据需要显示或隐藏某些图层,以便专注于特定的部分。

同时,对于已经完成或不需要修改的图层,可以进行锁定,防止误操作。

三、图形绘制1、建筑物建筑物的轮廓应准确绘制,包括外形、尺寸、层数等信息。

可以使用不同的线条样式来区分建筑物的主体结构和附属结构。

2、道路道路的线型、宽度和转弯半径应符合设计规范,标注道路的名称和等级。

3、绿化用特定的图案或符号表示绿化区域,注明绿化的种类和范围。

4、水系清晰地绘制河流、湖泊等水系的轮廓,标注水位和水流方向。

5、坐标与标高标注总平面图中的坐标系统和控制点坐标,以及建筑物和场地的标高信息,确保位置和高程的准确性。

四、文字标注1、字体与字号选择清晰易读的字体,如宋体、黑体等,字号大小应根据图纸的比例和内容的重要性进行合理设置。

设计院CAD制图规范

设计院CAD制图规范

设计院CAD制图规范篇一:正规设计院内部的制图标准看一下正规设计院内部的制图标准。

中国建筑设计研究院(上海);上海中森建筑与工程设计顾问的内部标准。

一、建筑制图标准CAD制图标准第一章总则第1.0.1条为规范我院CAD制图标准,解决计算机资源共享问题,提高设计效率,特制定本规定,各专业可另规定与本专业有关的细则。

第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海);上海中森建筑与工程设计顾问的图签,并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。

第1.0.3条本标准引用下列标准中的部分条文。

1.房屋建筑CAD制图统一规则 GB/T 18122-20002.CAD工程制图规则 GB/T 18229-20003.房屋建筑制图统一标准 GB/T 50001-20014.建筑制图标准 GB/T 50104-20015.建筑结构制图标准GB/T 50105-20016.混凝土结构施工图平面表示方法制图规则和构造详图 03G101-17.给水排水制图标准GB/T 50106-20018.采暖通风与空气调节制图标准 GB/T 50114-20019.电气制图 GB4728.1-8510.住宅弱电设计标准图 DBJT08-97-200211.住宅建筑信息通讯设计安装图 DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。

1.图幅与格式幅面代号A0 A1A2 A3A4宽度╳长度841╳1189 594╳841 420╳594 297╳420210╳297图框边距C 10 5A0以及A1图框允许加长,但必须按基本幅面的长边(L)成1/4倍增加,不可随意加长。

其余图幅图纸均不允许加长。

每个工程图纸目录和修改通知单采用A4,其余应尽量采用A1图幅。

每项工程图幅应统一,如采用一种图幅确有困难,一个子项工程图幅不得超过二种。

2.标题栏中国建筑设计研究院(上海);上海中森建筑与工程设计顾问的图框统一格式已制成标准图块。

设计院CAD制图规范

设计院CAD制图规范

设计院CAD制图规范在设计院的工作中,CAD 制图是一项至关重要的技能。

为了确保图纸的准确性、规范性和可读性,制定一套完善的 CAD 制图规范是必不可少的。

一、图层设置图层的合理设置是 CAD 制图规范的基础。

首先,要根据不同的图形元素,如墙体、门窗、家具、标注等,分别创建对应的图层。

每个图层应具有清晰明确的名称,以便于识别和管理。

同时,要为每个图层设置合适的颜色、线型和线宽。

例如,墙体图层可以设置为粗实线,颜色为黑色;门窗图层可以设置为中实线,颜色为蓝色。

在设置图层时,还需要注意图层的显示顺序。

一般来说,底层的图形元素(如墙体)应位于上层图形元素(如家具)的下方,以保证图形的层次感和清晰度。

二、字体与标注1、字体在 CAD 制图中,应使用统一的字体样式和大小。

中文字体通常采用宋体或仿宋体,英文字体采用 Arial 或 Times New Roman。

字体的高度应根据图纸的比例和打印尺寸进行合理设置,一般来说,标注文字的高度为 35mm 左右,说明文字的高度为 5mm 左右。

2、标注标注是图纸中非常重要的组成部分,它能够准确地传达图形的尺寸和信息。

标注样式应统一,包括标注线的颜色、线型、线宽,箭头的样式和大小,以及文字的位置和高度等。

标注的尺寸应准确无误,并且要注意标注的精度和单位。

三、图形比例在 CAD 制图中,要根据实际情况选择合适的图形比例。

常见的比例有 1:50、1:100、1:200 等。

图形比例的选择应考虑图纸的用途和打印尺寸,以保证图纸在打印后能够清晰地表达设计意图。

在绘制图形时,要按照选定的比例进行缩放,确保图形的尺寸与实际尺寸相符。

同时,要在图纸的标题栏中注明图形的比例。

四、图框与标题栏1、图框图框的格式和尺寸应符合国家标准或设计院的内部规定。

一般来说,图框包括外框和内框,外框的尺寸较大,用于装订图纸;内框的尺寸较小,用于绘制图形。

2、标题栏标题栏应位于图纸的右下角,包含图纸的名称、编号、比例、设计单位、设计人员、审核人员、日期等信息。

设计部CAD图纸制作标准

设计部CAD图纸制作标准

设计部CAD图纸制作标准关键信息项:1、图纸格式与版本格式:____________________________版本:____________________________2、图层设置规范图层名称:____________________________图层颜色:____________________________图层线型:____________________________3、字体与标注样式字体类型:____________________________字体大小:____________________________标注样式:____________________________4、图形比例与精度常用比例:____________________________精度要求:____________________________5、图框与标题栏图框格式:____________________________标题栏内容:____________________________11 图纸格式与版本111 设计部所制作的 CAD 图纸统一采用 DWG 格式进行保存。

112 为确保图纸的兼容性和可编辑性,应使用当前行业通用且稳定的 CAD 软件版本,如 AutoCAD 20XX 版本。

12 图层设置规范121 图层名称应具有明确的含义和分类,便于识别和管理。

例如,“建筑轮廓”“电气线路”“给排水管道”等。

122 图层颜色的设置应遵循一定的标准,以提高图纸的可读性。

不同类型的图层应使用不同的颜色,且颜色对比应明显。

例如,建筑轮廓层使用黑色,标注层使用绿色。

123 图层线型应根据图形的性质进行选择,如实线、虚线、点划线等。

重要的轮廓线使用实线,辅助线使用虚线。

13 字体与标注样式131 字体类型统一使用常见的标准字体,如宋体、黑体等,避免使用特殊或难以辨认的字体。

132 字体大小应根据图纸的比例和内容的重要性进行合理设置。

工程设计cad制图标准

工程设计cad制图标准

工程设计cad制图标准工程设计CAD制图标准。

工程设计CAD制图是工程设计中的重要环节,它直接关系到工程设计的质量和效率。

为了能够更好地进行工程设计CAD制图,我们需要遵循一定的标准和规范。

本文将详细介绍工程设计CAD制图的标准,希望能对大家有所帮助。

首先,工程设计CAD制图需要遵循国家相关标准和规范,包括图幅尺寸、线条粗细、文字大小、图形符号等方面的规定。

这些标准的制定是为了保证工程设计CAD制图的统一性和规范性,便于工程师之间的交流和理解。

其次,工程设计CAD制图需要考虑到实际应用的需要。

在进行CAD制图时,需要根据具体的工程需求确定图纸的比例尺和图幅尺寸,保证图纸清晰、美观,并且便于工程施工和管理。

此外,工程设计CAD制图需要注重图纸的布局和标注。

合理的图纸布局能够提高图纸的可读性和美观度,标注的规范和准确性对于工程设计CAD制图也至关重要。

在进行工程设计CAD制图时,还需要注意CAD软件的选择和使用。

不同的CAD软件有着不同的功能和特点,工程师需要根据自己的需求选择合适的CAD软件,并且熟练掌握其使用方法,提高工作效率和图纸质量。

最后,工程设计CAD制图需要不断总结经验,不断改进和完善。

在实际工程设计CAD制图的过程中,工程师们会积累大量的经验,需要及时总结和分享,以便不断提高工程设计CAD制图的水平和质量。

总之,工程设计CAD制图是工程设计中不可或缺的一部分,它直接关系到工程设计的质量和效率。

因此,我们需要严格遵循相关标准和规范,注重实际应用的需要,合理布局和标注图纸,选择合适的CAD软件,并不断总结经验,不断改进和完善工程设计CAD制图的方法和标准,以提高工程设计CAD制图的质量和效率。

希望本文能够对大家有所帮助,谢谢阅读。

CAD制图标准(公司内部标准)

CAD制图标准(公司内部标准)

CAD制图标准(公司部标准)中国建筑设计研究院();中森建筑与工程设计顾问的部标准。

第一章建筑制图标准CAD制图标准第一章总则第1.0.1条为规我院CAD制图标准,解决计算机资源共享问题,提高设计效率,特制定本规定,各专业可另规定与本专业有关的细则。

第1.0.2条本规定适用于所有使用中国建筑设计研究院();中森建筑与工程设计顾问的图签,并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。

第1.0.3条本标准引用下列标准中的部分条文。

1.房屋建筑CAD制图统一规则GB/T 18122-20002.CAD工程制图规则GB/T 18229-2000 3.房屋建筑制图统一标准GB/T 50001-20014.建筑制图标准GB/T50104-20015.建筑结构制图标准GB/T 50105-2001 6.混凝土结构施工图平面表示方法制图规则和构造详图03G101-17.给水排水制图标准GB/T 50106-2001 8.采暖通风与空气调节制图标准GB/T 50114-20019.电气制图GB47 28.1-8510.住宅弱电设计标准图DBJT08-97-200211.住宅建筑信息通讯设计安装图DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。

1.图幅与格式幅面代号A0A1A2 A3A4宽度╳长度841╳1189594╳841420╳594297╳420210╳297图框边距C10 5A0以及A1图框允许加长,但必须按基本幅面的长边(L)成1/4倍增加,不可随意加长。

其余图幅图纸均不允许加长。

每个工程图纸目录和修改通知单采用A4,其余应尽量采用A1图幅。

每项工程图幅应统一,如采用一种图幅确有困难,一个子项工程图幅不得超过二种。

2.标题栏中国建筑设计研究院();中森建筑与工程设计顾问的图框统一格式已制成标准图块。

标准图框中具备更改区、签字区、名称及代号区组成的标题栏,格式符合规要求,并作为统一标识不得修改。

设计院要求CAD制图标准规范

设计院要求CAD制图标准规范

设计院绘图标准(讨论稿)为了使我公司的计算机辅助设计逐步实现规范化、标准化、网络化特制订本标准。

以保证制图质量,提高绘图效率,做到图面清晰、简明,符合设计、施工、存档的要求。

今后,凡我公司承接的各类设计任务应用计算机辅助绘图时,均需依照本标准进行。

公司各专业各设计人员在具体使用过程中,如发现需要修改或需要补充之处,请将有关意见及资料提交总工办,以便今后对本标准进一步调整和完善。

1、工作目标(1).规范化——有效提高工程设计的工作质量;(2).标准化——提高工程设计的工作效率;2、工作范围本标准是我公司CAD制图的统一规则,适用于我公司建筑物、构筑物、非标设备制造及相关领域中的CAD制图。

3、一般规定工程制图除本标准规定外,严格遵照国家相关制图规范制图,要求所有图面的表达方式均保持一致。

绘图软件推荐使用天正或理正(理正建筑、天正建筑7.0),为保证与其他单位交流的方便,保留AutoCADR2004o4、图纸字体除投标及其特殊情况外,图纸均应采取以下字体文件。

图中汉字均采用简化的仿宋字,本单位采用样式FSD(英文V小字体>定义成mon.shx,大字体定义成fsd.shx,宽高比为0.80),字高以毫米为单位就是字号。

图纸名称样式FSD,字高8.0mm宽高比0.8说明文字标题样式FSD,字高5.0mm宽高比0.8标注文字样式FSD字高3.5mm宽高比0.8说明文字样式FSD字高4.0mm宽高比0.8总说明样式FSD字高5.0mm宽高比0.8标注尺寸样式FSD字高3.0mm宽高比0.8注:文字标注建议使用天正内部命令,保持中西文字体高度一致。

说明文字一般应位于图面右侧。

5、图纸幅面5.1 图纸幅面:mm5.2比例6、图纸编号一个工程中,整套图纸所注写的场地、构筑物、建筑物、道路、设备等名称要统一,各专业、各设计阶段的上述名称和编号应一致。

图号表述方式:图签中图号编法说明:以2003-100S-J-Ol・(Bl)-02-A为例说明如下:为方便查阅,采用如上形式的图号编法,其中2003为工程年份』OOS中100为该项目序号(表示该年的第几个项目)S为项目类型。

设计院CAD制图标准

设计院CAD制图标准

Continuous
7
Continuous
7
Continuous
7
Continuous
7
Continuous
设计院7CAD制图Co标nt准inuous
解释或举例 楼电梯、自动扶梯 阳台边界线 如烟道、水箱等 包括厨房及卫生间、开水间、 盥洗间等布置 一般家具及装饰布置 如空调器等 车位线及车辆块 填充线 结构洞口线 修改部位圈示
b
禁从不同组内选用各级
0.5b
线宽;各专业应严格采
用本专业的标准线宽组
进行绘图。
0.25b
图线的宽度b,宜从下列
线宽系列中选取:2.0、1.4、
1.0、0.7、0.5、0.35mm。
其他
线宽
线宽
<1:150 ≥1:150
常用线形名称
0.5
0.7
粗实线、粗虚线
0.25
0.35
中实线、中虚线
细实线、细虚线、细
立面图一般线条 加粗轮廓线 装饰线 剖面图一般线条
结构专业图层名
图层含义 轴线 标注 文字说明 平面图 基础
桩 墙 柱 梁
层名 S-AXIS S-DIMS S-TEXT S-FLOR S-FUDN
S- FUDN-PILE S-WALL S-COLS S-BEAM
颜色号 9 3 7 7 7 7 4 7
建:文字
建:面积 建:索引标注 建:图块 建:柱
建:墙
建:轻质隔墙 建:矮墙 建:门 建:窗 建:门号 建:窗号
建:玻璃幕墙
建:幕墙号
层名 A-DIMS A-LEVL
A-NOTE
A-AREA A-IDEN A-BLOCK A-COLU

建筑设计院CAD制图标准

建筑设计院CAD制图标准

建筑设计院CAD制图标准一、引言在建筑设计院的工作中,CAD(计算机辅助设计)制图是一个至关重要的环节。

为了确保建筑设计的准确性和一致性,制定一套CAD制图标准是非常必要的。

本文将阐述建筑设计院CAD制图标准的相关内容,包括标准的制定目的、适用范围、文件命名规范、图纸布局、线条规范、文字标注和尺寸标注等。

二、制定目的建筑设计院CAD制图标准的制定目的是为了提高制图质量和效率,保证设计成果的准确性,并为后续施工、审图、造价等工作提供可靠的依据。

通过制定标准,可以统一各个设计师的制图风格,减少对图纸的不必要修改,提高协作效率,降低工作出错率。

三、适用范围建筑设计院CAD制图标准适用于所有建筑设计师和CAD操作人员,在设计过程中必须遵守该标准。

无论是平面图、立面图、剖面图还是施工图,都应按照标准进行绘制。

标准要求适用于各类建筑设计,包括住宅、商业建筑、公共设施等。

四、文件命名规范为了方便管理和查找图纸文件,建筑设计院CAD制图标准对文件命名提出了一些规范要求。

文件名应具有代表性,包含项目名称、图纸类型、版本号等信息。

同时,建议使用英文或数字进行命名,避免使用特殊字符或空格,以免引起文件路径错误或无法打开。

五、图纸布局在CAD制图过程中,图纸的布局对于整体的美观和信息的传达起着重要作用。

建筑设计院CAD制图标准要求图纸的布局应符合以下几个方面的规范:页面设置、视图比例、图框、图例、标题栏等。

合理的图纸布局能够提高图纸的可读性和可理解性,方便后续人员的审查和使用。

六、线条规范线条是CAD制图中表达建筑元素的重要手段,线条的规范可以直接影响图纸的质量和美观度。

建筑设计院CAD制图标准对线条的规范要求包括线型、线宽数值、颜色、线条间距等方面。

合理的线条规范有助于减少图纸的混乱程度,使得设计意图更清晰地表达出来。

七、文字标注文字标注是CAD制图中对建筑元素进行解释和说明的重要手段,它直接关系到设计意图的传达和理解。

CAD总平面图制图标准

CAD总平面图制图标准

CAD总平面图制图标准在建筑设计、城市规划和工程建设等领域,CAD 总平面图是一项至关重要的设计成果。

它不仅是项目整体规划和布局的直观展示,还为后续的详细设计、施工以及管理提供了重要的依据。

为了确保 CAD总平面图的准确性、规范性和可读性,制定一套科学合理的制图标准是必不可少的。

一、图纸设置1、图纸幅面应根据项目规模和复杂程度选择合适的图纸幅面,常见的有 A0、A1、A2 等。

图纸的长边不应加长,短边可以加长,但应符合相关标准规定。

2、图框与标题栏图框应采用标准格式,包括内外框线的宽度和间距。

标题栏应位于图纸右下角,包含项目名称、图纸名称、比例、设计单位、绘图日期等必要信息。

3、比例选择合适的比例,以便在图纸上清晰准确地表达出建筑物、场地和各种设施的位置和尺寸关系。

常用的比例有1:500、1:1000、1:2000 等。

4、字体与字号字体应统一规范,通常使用宋体或仿宋体。

标注文字的字号应根据图纸比例和图面布局合理选择,一般字高为 25mm、35mm、5mm 等。

二、图层设置1、图层分类根据不同的图形元素,将图纸分为若干图层,如建筑物层、道路层、绿化层、管线层等。

每个图层应具有明确的名称和属性。

2、图层颜色为每个图层设置特定的颜色,以便区分和识别。

颜色的选择应遵循一定的规律,避免过于鲜艳或相近的颜色,以保证图面的清晰和舒适。

3、图层线型根据图形元素的性质,选择合适的线型,如实线、虚线、点划线等。

同时,设置好线型的比例和线宽。

三、图形绘制1、建筑物建筑物的轮廓应清晰准确,用实线表示。

标注建筑物的名称、层数、高度等信息。

对于复杂的建筑物,可以采用简化或示意的方法表达,但应保证主要特征的完整性。

2、道路道路中心线用点划线表示,道路边线用实线。

标注道路的名称、宽度和坡度等参数。

道路交叉口应进行合理的处理和标注。

3、绿化绿化区域用填充图案表示,并标注绿化的类型和面积。

对于大型树木,可以用单独的图形符号表示。

CAD制图标准参考

CAD制图标准参考

CAD制图标准参考在当今的工程和设计领域,CAD(计算机辅助设计)已经成为不可或缺的工具。

然而,要确保 CAD 图纸的准确性、规范性和可读性,遵循一定的制图标准是至关重要的。

这些标准不仅有助于提高工作效率,减少误解和错误,还能方便不同团队之间的交流与协作。

接下来,让我们详细了解一下 CAD 制图的一些关键标准。

一、图层管理图层就像是图纸的不同“页面”,用于分类和管理不同类型的图形元素。

合理的图层设置可以使图纸更加清晰、易于编辑和打印。

1、图层命名应采用简洁明了且具有描述性的名称,例如“轮廓线”“中心线”“标注线”等,以便于识别和区分。

2、图层颜色为每个图层分配特定的颜色,以增强图形的可读性。

通常,轮廓线使用黑色,中心线使用红色,尺寸标注使用绿色等。

但颜色的选择也要考虑到打印效果和视觉差异。

3、图层线型根据图形元素的性质选择合适的线型,如实线、虚线、点划线等。

例如,轮廓线为实线,隐藏线为虚线。

4、图层锁定与冻结对于已经完成或暂时不需要编辑的图层,可以进行锁定或冻结操作,以防止误操作。

二、图形绘制1、线条线条应粗细均匀、光滑连续,避免出现断点或毛刺。

直线应保持笔直,曲线应流畅自然。

2、尺寸标注尺寸标注应清晰准确,符合国家标准和行业规范。

标注的文字大小、箭头样式、尺寸线间距等都应统一。

3、文字使用统一的字体和字号,文字的高度和宽度比例要协调。

文字应清晰易读,避免使用过于花哨或难以辨认的字体。

4、图案填充在需要表示特定区域的材质或剖面时,应使用合适的图案填充。

填充的比例和角度要适当,以确保清晰表达意图。

三、视图布局1、主视图、俯视图、左视图等的选择应根据物体的形状和结构特点,选择最能清晰表达其形状和尺寸的视图组合。

2、视图比例视图的比例应根据实际需要选择,确保图形能够在图纸上合理布局,同时又能准确反映物体的尺寸关系。

3、剖视和局部视图对于内部结构复杂的物体,可以使用剖视和局部视图来展示细节。

剖切线的位置和标注要清晰准确。

CAD制图标准

CAD制图标准

CAD制图标准在当今的工程和设计领域,CAD(计算机辅助设计)已经成为不可或缺的工具。

然而,要确保 CAD 制图的准确性、规范性和可读性,遵循一套严格的制图标准是至关重要的。

CAD 制图标准涵盖了多个方面,从图形的基本元素到文件的管理和存储。

首先,让我们来谈谈图形的基本设置。

在绘制 CAD 图形时,需要确定合适的绘图单位。

常见的单位有毫米、厘米、米等。

选择单位时,应根据实际项目的需求和规模来决定,以确保尺寸的准确性和一致性。

例如,对于建筑设计,通常使用毫米作为单位;而对于大型的城市规划项目,可能会使用米作为单位。

线宽的设置也是不容忽视的。

不同类型的线条,如轮廓线、中心线、虚线等,应具有明确区分的线宽。

这样可以使图形在视觉上更加清晰,便于区分不同的元素和结构。

一般来说,轮廓线的线宽较粗,而辅助线和标注线的线宽较细。

字体的选择和大小也有一定的规范。

应使用清晰易读的字体,避免使用过于花哨或难以辨认的字体。

字体的大小应根据图形的比例和重要性进行调整,以保证标注和说明的清晰可读。

图层的管理是CAD 制图中的一项重要工作。

通过合理地划分图层,可以将不同类型的图形元素分开,便于编辑和管理。

例如,可以将建筑的墙体、门窗、家具等分别放在不同的图层中。

这样,在需要修改或隐藏某一类元素时,只需操作对应的图层即可,大大提高了工作效率。

图形的比例也是需要严格控制的。

根据实际物体的尺寸和图纸的大小,选择合适的比例进行绘制。

比例的选择应保证图形能够清晰地展示出物体的形状和尺寸,同时又不会使图纸过于拥挤或空旷。

在标注方面,尺寸标注必须准确无误,标注的位置和方向应清晰明确,便于读取。

公差标注应符合相关的标准和规范,以确保制造和加工的精度要求。

图形的布局和构图也影响着图纸的质量。

应合理安排图形、标注和说明文字的位置,使整个图纸看起来整洁、美观、易于理解。

除了图形本身的标准,文件的管理和存储也有相应的要求。

文件的命名应具有明确的含义,能够反映出图纸的内容和版本信息。

甲级设计院全部专业的CAD制图标准,早晚用得到!

甲级设计院全部专业的CAD制图标准,早晚用得到!

甲级设计院全部专业的CAD制图标准,早晚用得到!来源:暖通南社如有侵权请联系删除为进一步规范公司的CAD制图标准,解决计算机资源共享问题,从而进一步提高设计效率,特制定《CAD制图标准》。

01 适用范围并以CAD方式制图的初步设计、施工图设计阶段的设计图纸。

02 引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。

《房屋建筑CAD制图统一规则》 GB/T 18112-2000《CAD工程制图规则》 GB/T 18229-2000《房屋建筑制图统一标准》 GB/T 50001-2001《建筑制图标准》 GB/T 50104-2001《建筑结构制图标准》 GB/T 50105-2001《给水排水制图标准》 GB/T 50106-2001《采暖通风与空气调节制图标准》 GBJ/T 50114-200103 基本要求3.1 图框3.1.1图幅与格式幅面代号A0 A1 A2 A3 A4B×L841×1189594×841420×594297×420210×297图框边距c 10 5A0、A1及A2图框允许加长,但必须按基本幅面的长边(L)成1/4倍增加,不可随意加长。

其余图幅图纸均不允许加长。

同一工程项目,各专业所用图幅,除目录和材料表外不宜多于两种。

3.1.2标题栏现代设计集团及各子分公司设计资质的设计图框应制作成标准图块。

标准图框中的具备更改区、签字区、设计单位及项目3.1.3文件名各专业CAD图纸文件名一般应采用中文书写,且与自然图纸张数相对应,并用以下规定格式:“图别图号—图名”例如:结施2-基础平面图,结施1XX-基础平面图等;当从事合作设计,文件名需要使用英文书写时应设“专业码—图名主组码(—图名次组码)—序号”引导。

例如:建筑专业一层平面图A—F—1,其专业码为建筑“A”,主组码为平面图“F”,序号为1;各专业英文图名列表见附录一。

某设计方案院CAD制图标准

某设计方案院CAD制图标准

某设计院的CAD制图标准设计院的CAD制图标准一、总则1、工作目标1.1规范化——有效提高建筑设计的工作质量;1.2标准化——提高建筑设计的工作效率;1.3网络化——便于网络上规范化管理和成果的共享。

2、工作范围本标准是建筑CAD制图的统一规则,适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。

3、工作风格本标准为形成设计院绘图表达的风格的统一,不提倡个人绘图表达风格。

建筑制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图,要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制:建筑专业:建筑设计说明;室内装饰一览表;建筑构造作法一览表;建筑定位图;平面图;立面图;剖面图;楼梯;部分平面;建筑详图;门窗表;门窗图。

文档收集自网络,仅用于个人学习结构专业:结构设计说明;桩位图;基础图;基础详图;地下室结构图;(人防图纸);地下室结构详图;楼面结构布置;楼面配筋图;梁、柱、板、楼梯详图;结构构件详图。

文档收集自网络,仅用于个人学习电气专业:电气设计说明;主要设备材料表;平面图;详图;系统图;控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

文档收集自网络,仅用于个人学习给排水专业:给排水设计说明;总图;平面图(自下而上);详图;给水、消防、排水、雨水系统图。

暖通空调专业:暖通设计说明;主要设备材料表,平面图;剖面图;详图;系统图。

3、图纸xx工程图纸除应达到国家规范规定深度外,尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外,均应采取以下字体文件,尽量不使用TureType字体,以加快图形的显示,缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体,将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx(西文花体)、bold.shx(西文黑体)、txt.shx(西文单线体)、simpelx(西文单线体)、st64f.shx(汉字宋体)、ht64f.shx(汉字黑体)、kt64f.shx(汉字楷体)、fs64f.shx(汉字仿宋)、hztxt.shx(汉字单线)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

设计院的CAD制图标准一、总则1、工作目标1.1规范化——有效提高建筑设计的工作质量;1.2标准化——提高建筑设计的工作效率;1.3网络化——便于网络上规范化管理和成果的共享。

2、工作范围本标准是建筑CAD制图的统一规则,适用于我院房屋建筑工程和建筑工程相关领域中的CAD 制图及软件开发。

3、工作风格本标准为形成设计院绘图表达的风格的统一,不提倡个人绘图表达风格。

建筑制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图,要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制:建筑专业:建筑设计说明;室内装饰一览表;建筑构造作法一览表;建筑定位图;平面图;立面图;剖面图;楼梯;部分平面;建筑详图;门窗表;门窗图。

结构专业:结构设计说明;桩位图;基础图;基础详图;地下室结构图;(人防图纸);地下室结构详图;楼面结构布置;楼面配筋图;梁、柱、板、楼梯详图;结构构件详图。

电气专业:电气设计说明;主要设备材料表;平面图;详图;系统图;控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业:给排水设计说明;总图;平面图(自下而上);详图;给水、消防、排水、雨水系统图。

暖通空调专业:暖通设计说明;主要设备材料表,平面图;剖面图;详图;系统图。

3、图纸深度工程图纸除应达到国家规范规定深度外,尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外,均应采取以下字体文件,尽量不使用TureType字体,以加快图形的显示,缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体,将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx(西文花体)、bold.shx(西文黑体)、txt.shx(西文单线体)、simpelx(西文单线体)、st64f.shx(汉字宋体)、ht64f.shx(汉字黑体)、kt64f.shx(汉字楷体)、fs64f.shx(汉字仿宋)、hztxt.shx (汉字单线)。

汉字字型优先考虑采用hztxt.shx和hzst.shx;西文优先考虑romans.shx和simplex或txt.shx。

所有中英文之标注宜按下表执行常用字型表表1用途字型字高宽高比图纸名称中文 St64f.shx 10mm 0.8说明文字标题中文 St64f.shx 5.0mm 0.8标注文字中文 Hztxt.shx 3.5mm 0.8说明文字中文 Hztxt.shx 3.5mm 0.8总说明中文 St64f.shx 5.0mm 0.8标注尺寸西文 Simpelx.shx 3.0mm 0.8注:中西文比例设置为1:0.7,说明文字一般应位于图面右侧。

字高为打印出图后的高度。

5、图纸版本及修改标记5.1图纸版本图纸修改等改用版本标志,停用原先采用用建修、结修、电、水、暖修等及其他编号标志。

5.1.1施工图版本号第一次出图版本号为0第二次修改图版本号为1第三次修改图版本号为25.1.2方案图或报批图等非施工用图版本号第一次图版本号为A第二次图版本号为B第三次图版本号为C5.2图面修改标记图纸修改可以版本号区分,每次修改必须在修改处做出标记,并注明版本号。

简单或单一修改仍使用变更通知单。

6、图纸幅面6.1图纸图幅采用A0、A1、A2、A3四种标准,以A1图纸为主。

图纸尺寸规格表2图纸种类图纸宽度(mm)图纸高度(mm) 备注A0 1189 841A1 841 594A2 594 420A3 420 297A4 297 210 主要用于目录、变更、修改等6.2特殊需要可采用按长边1/8模数加长尺寸(按房屋建筑制图统一标准)。

6.3一个专业所用的图纸,不宜多于两种幅面(目录及表格所用A4幅面除外)。

6.4图纸比例常用图纸如下,同一张图纸中,不宜出现三种以上的比例。

常用比例表表3常用比例 1:1,1:2;1:5,1:10,1:20,1:50,1:100,1:200,1:500,1:1000可用比例 1:3,1:15,1:25;1:30,1:150,1:250,1:300,1:15007、图层及文件交换格式7.1采用图层的目的是用于组织、管理和交换CAD图形的实体数据以及控制实体的屏幕显示和打印输出。

图层具有颜色、线形、状态等属性。

7.2图层组织根据不同的用途、阶段、实体属性和使用对象可采取不同的方法,但应具有一定的逻辑性,便于操作。

各类实体应放置在不同的图层上,如平面图中,轴线标注和第三道尺寸应分层标注,标注门、窗洞口的细部尺寸应分层表示;厨厕洁具及其标注等单独设置图层表示;标高等尺寸也应独立分层表示。

8、补充说明8.1常用图例遵照房屋建筑制图统一标准(GBJ186),总图制图标准(GBJ103-87),《建筑制图标准》(GBJ104-87)图例规定。

常用图例表41 砌体2 混凝土3 夯实土4 多孔材料5 纤维材料8.2线条宽度(单位:mm),所有施工图纸,均参照表5所列笔宽绘制。

图纸线宽度表5组别种类建筑图结构图电气图给排水暖通粗线 0.50 0.60 0.55 0.60 0.60中粗线 0.25 0.35 0.35 0.40 0.40细线 0.15 0.18 0.20 0.20 0.20在采用CAD技术绘图时,尽量用色彩(COLOR)控制绘图笔的宽度,尽量少用多义线(PLINE)等有宽度的线,以加快图形的显示,缩小图形文件。

8.3符号8.3.1、轴线。

轴线圆均应以细实线绘制。

圆的直径8mm。

8.3.2、剖切线8.3.3、索引符号,索引符号的圆及直径均应以细实线绘制。

圆的直径10mm。

8.3.4、详图:详图符号以粗实线绘制,直径为14mm。

8.4引出线引出线均采用水平向0.25宽细线,文字说明均写於水平线之上。

8.5尺寸标注尺寸界线、尺寸线,应用细实线绘制,端部出头2mm。

尺寸起止符号用中粗线绘制,其倾斜方向与尺寸线成顺时针45°,长度为2~3mm。

尺寸标注均采用下列方式:8.6标高8.7图名(字高10mm)8.8计算机绘图建筑图初始设置初始设置墙线设置平面窗式样四线4 墙线粗W:0.50平面门式样全开有A 左墙厚L:120标注斜线式样粗线M 右墙厚R:120文字字形定义:文字高宽高比门窗A: 2.50 0.8标注B: 2.50 0.8附注:1.所用图形比例均为1:1002.为了减少图纸的内存和确保图框文件的标准性、一致性,建议使用外部引用命令引用图框文件。

方法:XREF(外部引用)ATTACH(加入),选择所需引用的图框文件选点。

9、门窗表和材料表(见附录)10、绘图文件的命名规则CAD文件的命名应简单、明潦、易记,易于交换数据。

设计图纸可按设计工种和图纸目录顺序命名,如建筑为J1、J2…,初步设计加注C,如JC1、JC2…;结构为G1、G2…,初步设计加注C,如GC1、GC2…;电气为E1、E2…,初步设计加注C,如EC1、EC2…;给排水为S1、S2…,初步设计加注C,如SC1、SC2…;通风为H1、H2…,初步设计加注C,如HC1、HC2…等。

园林设计的基本原则怎么样?1.主景与配景各种艺术创作中,首先确定主题、副题,重点、一般,主角、配角,主景、配景等关系。

所以,园林布局,首先确定题思想前提下,考虑主要的艺术形象,也就是考虑园林主景。

主要景物能过次要景物的配景、陪衬、烘托,得到加强。

为了表现主题,在园林和建筑艺术中主景突出通常采用下列手法:(1)中轴对称在布局中,确定某方向一轴线,轴线上方通常安排主要景物,在主景前方两侧,常常配置一对或若干对的次要景物,以陪衬主景。

如**广场、凡尔赛宫殿、广州起义烈士陵园等。

(2)主景升高主景升高犹?quot;鹤立鸡群",这是普通、常用的艺术手段。

主景升高往往与中轴对称方法步用。

如美国华盛顿记念性园林及北京人民英雄记念碑等。

(3)环拱水平视觉四合空间的交汇点园林中,环拱四合空间主要出现在宽阔的水平面景观或四周由群山环抑盆地类型园林空间,如杭州西湖中的三潭印月等。

自然式园林中四周由土山和树林环抱的林中草地,也是环拱的四合空间。

四周配杆林带,在视觉交汇点上布置主景,即可起到主景突出作用。

(4)构图重心位能三角形、圆形图案等重心为几何构图中心,往往是处理主景突出的最佳位置,起到最好的信能效应。

自然山水园的视觉重心忌居正中。

(5)渐变法渐变法即园林景物面局,采用渐变的方法,从低到高,逐步升级,由次要景物到主景,级级引入,通过园林景观的序列布置,引人入胜,引出主景。

2.对比与调和对比与调和.是布局中运用统一与变化的基本规律,物形象的具体表现。

采用骤变的景象,以产生唤起兴致的效果。

调和的手法,主要通过布局形式、造园材料等方面的统一、协调来表现。

园林设计中,结比手法主要应用于空间对比,疏密对比、虚实对比、藏露对比、高低对比、曲直对比等。

主景与配景本身就是"主次对比"的一种对比表现形式。

3.节奏与韵律在园林布局中,常使同样的景物重复出现,这样的同样的景物重复出现和布局,就是节奏与韵律在园林中的应用。

韵律可分为连续韵律、渐变韵律、交错韵律、起伏韵律等处理方法。

4.均衡与稳定在园林布局中均以分为静态均依靠动势求得均衡,或称之为拟对称的均衡。

对称的均衡为静态均衡,一般在主轴两边景物以相等的距离、体量、形态组成均衡即和气态均衡。

拟对称均衡,是主轴不在中线上,两边的景物在形体、大小、与主轴的距离都不相等,但两景物又处于动态的均衡之中。

5.尺度与比例任何物体,不论任何形状,必有3个方向,即长、宽、高的度量。

比例就是研究三者之间的关系。

任何园林景观,都要研究双重的3个关系,一是景物本身的三维空间;二是整体与局部。

园林中的尺度,指园林空间中各个组成部分与具有一定自然尺度的物体的比较。

功能、审美和环境特点决定园林设计的尺度。

尺度可分为可变尺度和不可变尺度两种。

不可变尺度是按一般人体的常规尺寸确定的尺度。

可变尺度如建筑形体、雕像的大小、桥景的幅度等都要依具体情况而定。

园林中常应用的是夸张尺度,夸张尺度往往是将景物放大或缩小,以达到造园造景效果的需要。

AutoCAD制图规范1.关于粗线、细线的说明:0层――黄色――所有粗实线――0.7mm宽1层――白色――细实线――宽度缺省(0.25)2层――绿色――剖面线――宽度缺省(0.25)3层――青色――尺寸线、形位公差――宽度缺省(0.25)4层――红色――中心线――宽度缺省(0.25),中心线长度不超过实体的3~5mm5层――紫色――边框细线和文字――宽度缺省(0.25)其它特性随层注:每张图对层的定义和层数应一致,否则拼接打印时不同定义之间会干扰2.关于文字、标注的说明字体:system: txt.shx, hzpmk.shx...字号:(1)图名――10mm(2)“技术要求”和单位名称――7mm(3)其它文字(包括“其余”)―― 5mm(4) 尺寸标注――2.5、3.5mm,上下偏差1.8、2.5mm(公差文字高度比0.7),箭头3.5、5mm,标注样式:LCL(5)形位公差a. 粗糙度总高8mm、11mm(对应文字高2.5mm、3.5mm,对应三角形高3.5mm、5mm);块定义名称:正向:C080,C040,C160... 反向:CD080,CD040,...b. 同轴度等形位公差:外框高5mm,框内文字2.5mm,或外框高7mm,框内文字高3.5mm;c. 基准符号:圆直径10mm,细线长7mm,粗线0.7mm宽9mm长,圆内文字5mm,块定义名称:JZH以上文字的宽度比例一般均取高度的0.7放大缩小比例:放大比例系列:5,4,2.5,2缩小比例系列:1.5,2,2.5,3,4,5,6,103.关于自定义纸的说明:整卷图纸宽910mm,两个夹纸器间的距离为860mm,A0宽为841mm自定义纸:用户1,A0,860x1200mm,或2张A1旋转后拼接用户2,A1,860x610mm,或2张A2旋转后拼接用户3,2张A3直接拼接,或4张A4直接拼接,860x310mm以上自定义纸的边界均为:上4,下4,左3,右3mm*A0-841x1189mm;A1-594x841mm;A2-420x594mm;A3-297x420mm;A4-210x297mm。
