交流参数的测定
交流参数的测量方法
交流参数的测量方法《交流参数的测量方法》在电子工程领域，交流参数的测量是非常重要的，因为它们直接影响到电子设备的性能和稳定性。
本文将介绍几种常见的交流参数测量方法，以帮助读者了解并选择合适的方法。
首先，频率是交流参数中的一个关键指标。
测量频率的方法有多种，其中最常见的是使用频谱分析仪进行测量。
频谱分析仪可以将信号分解为不同频率的成分，并显示出频谱图。
通过观察频谱图，可以准确地确定信号的频率。
另一个重要的交流参数是振幅，即信号的幅度大小。
测量振幅的方法可以是直接测量信号电压或电流的大小，也可以使用功率计进行测量。
功率计可以测量电路中的功率，从而间接测量信号的振幅。
此外，示波器也是一个常见的测量振幅的工具，它可以显示信号的波形，并通过测量波形的峰值来确定信号的振幅。
除了频率和振幅，相位也是交流参数中的重要参数。
相位指的是信号与参考信号之间的时间差。
测量相位的方法可以是使用示波器进行时间测量，或者使用锁相放大器进行相位差测量。
锁相放大器可以精确地测量信号的相位差，并提供相位校准和补偿功能。
此外，交流参数的测量还需要考虑信噪比。
信噪比反映了信号中有用信息和噪声的比例。
测量信噪比的方法可以是使用噪声表进行噪声测量，然后与信号进行对比计算。
另一种方法是使用频谱分析仪测量信号功率和噪声功率，并计算它们的比值。
最后，温度是一个常常需要测量的交流参数。
测量温度的方法有很多，常见的是使用温度计进行直接测量。
温度计可以是电阻温度计、热敏电阻、热电偶等。
此外，还可以使用红外测温仪进行非接触式测温，它可以通过红外辐射测量物体表面的温度。
总而言之，交流参数的测量方法有很多种，每种方法都有其适用的场景和精度要求。
为了确保准确和可靠的测量结果，我们应选择合适的测量方法，并根据需要进行校准和精度控制。
通过熟练掌握这些方法，我们可以更好地理解和分析交流参数，为电子设计和维护提供技术支持。
实验3交流参数的测定与功率因数提高
1
在实验过程中，我们发现数据采集和处理过程中 存在一定误差，需要进一步优化数据采集和处理 方法，以提高实验精度。
2
为了更全面地研究交流参数对功率因数的影响， 建议在更多种类的交流电参数下进行实验，以便 更准确地评估其效果。
3
我们还建议进一步研究不同类型滤波和补偿装置 对功率因数的影响，以找到更有效的提高功率因 数的方法。
结果讨论
对实验结果进行讨论，探讨可能影 响交流参数的因素以及提高功率因 数的有效方法。
提高功率因数的效果评估
评估方法
采用适当的评估方法，对提高功率因数的效果进行定 量评估。
效果比较
将提高功率因数前后的效果进行比较，分析提高功率 因数对交流参数的影响。
效果总结
总结提高功率因数的效果，为实际应用提供参考和借 鉴。
待测设备
待测设备的电路板、电阻、电 容等元件。
连接线
用于连接电源、仪表和待测设 备。
实验操作流程
准备实验设备与材料，确保电 源、仪表和待测设备正常工作 。
开启电源，记录电压、电 流和功率的测量值。
将待测设备接入测试电路， 确保连接线接触良好。
调整电源的频率和幅值，重复 上述测量步骤，获取多组数据 。
对实际应用的启示与展望
实验结果对实际电力系统的设计和优化 具有重要指导意义，可以帮助工程师更 好地理解和控制交流电参数，从而提高 电力系统的效率。
随着可再生能源和分布式发电系统的广泛应 用，对交流参数的精确控制将变得越来越重 要。因此，本实验结果可以为这些领域的发 展提供有益的参考。
未来研究可以进一步探索如何将本 实验结果应用于实际电力系统，例 如开发更先进的滤波和补偿装置， 以提高电力系统的稳定性和效率。
实验3《交流参数的测量》

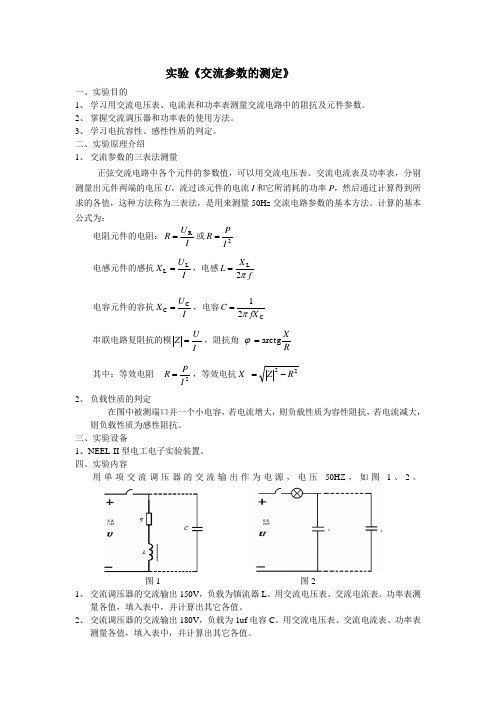

实验《交流参数的测定》一、实验目的1、 学习用交流电压表、电流表和功率表测量交流电路中的阻抗及元件参数。
2、 掌握交流调压器和功率表的使用方法。
3、 学习电抗容性、感性性质的判定。
二、实验原理介绍 1、 交流参数的三表法测量正弦交流电路中各个元件的参数值，可以用交流电压表、交流电流表及功率表，分别测量出元件两端的电压U ，流过该元件的电流I 和它所消耗的功率P ，然后通过计算得到所求的各值，这种方法称为三表法，是用来测量50Hz 交流电路参数的基本方法。
计算的基本公式为：电阻元件的电阻：I U R R =或2IP R =电感元件的感抗I U X L L =，电感fX L π2L =电容元件的容抗IU X C C =，电容C21fXC π=串联电路复阻抗的模IU Z =，阻抗角 RX arctg=ϕ其中：等效电阻 2IP R =，等效电抗22RZ X -=2、 负载性质的判定在图中被测端口并一个小电容，若电流增大，则负载性质为容性阻抗，若电流减大，则负载性质为感性阻抗。
三、实验设备1、NEEL-II 型电工电子实验装置。
四、实验内容用单项交流调压器的交流输出作为电源，电压50HZ ，如图1、2。
图1 图21、 交流调压器的交流输出150V ，负载为镇流器L 。
用交流电压表、交流电流表、功率表测量各值，填入表中，并计算出其它各值。
2、 交流调压器的交流输出180V ，负载为1uf 电容C 。
用交流电压表、交流电流表、功率表测量各值，填入表中，并计算出其它各值。
3、在负载端并联接入2.2 uf电容C1，观察并记录值，判定负载性质。
五、实验总结及思考题1、为什么负载端并小接电容可以判定负载性质？。

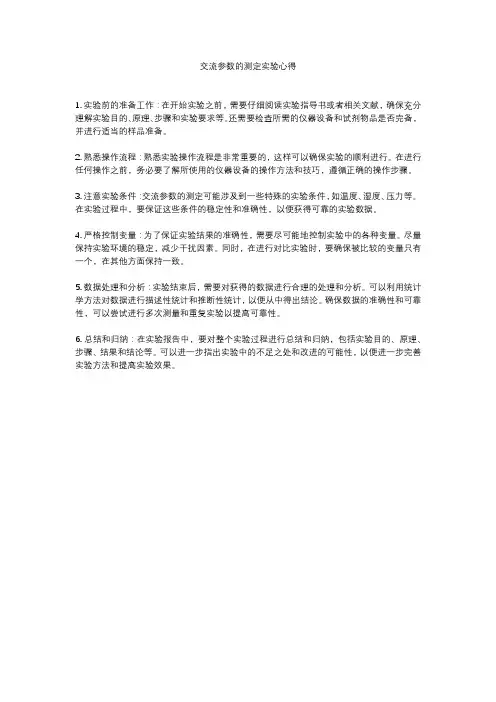

交流参数的测定实验心得
交流参数的测定实验心得
1. 实验前的准备工作：在开始实验之前，需要仔细阅读实验指导书或者相关文献，确保充分理解实验目的、原理、步骤和实验要求等。
还需要检查所需的仪器设备和试剂物品是否完备，并进行适当的样品准备。
2. 熟悉操作流程：熟悉实验操作流程是非常重要的，这样可以确保实验的顺利进行。
在进行任何操作之前，务必要了解所使用的仪器设备的操作方法和技巧，遵循正确的操作步骤。
3. 注意实验条件：交流参数的测定可能涉及到一些特殊的实验条件，如温度、湿度、压力等。
在实验过程中，要保证这些条件的稳定性和准确性，以便获得可靠的实验数据。
4. 严格控制变量：为了保证实验结果的准确性，需要尽可能地控制实验中的各种变量。
尽量保持实验环境的稳定，减少干扰因素。
同时，在进行对比实验时，要确保被比较的变量只有一个，在其他方面保持一致。
5. 数据处理和分析：实验结束后，需要对获得的数据进行合理的处理和分析。
可以利用统计学方法对数据进行描述性统计和推断性统计，以便从中得出结论。
确保数据的准确性和可靠性，可以尝试进行多次测量和重复实验以提高可靠性。
6. 总结和归纳：在实验报告中，要对整个实验过程进行总结和归纳，包括实验目的、原理、步骤、结果和结论等。
可以进一步指出实验中的不足之处和改进的可能性，以便进一步完善实验方法和提高实验效果。
交流信号的几种常用参数测量
交流信号的几种常用参数测量一、引言本文将介绍几种常用的交流信号参数测量仪器，包括示波器、频谱仪和信号发生器。
二、示波器示波器是测量交流信号常用的仪器之一、示波器通过显示电压随时间变化的波形来分析其特性。
示波器通常包括一个探头用于连接被测信号源，一个显示屏用于显示波形，以及一些控制按钮用于调整测量参数。
1.幅度测量：示波器能够准确地测量交流信号的幅度。
通过调整示波器的垂直量程和增益等参数，可以将信号的幅度显示在屏幕上。
2.频率测量：示波器也能够测量交流信号的频率。
通过调整示波器的水平量程和观察屏幕上的周期数，可以计算信号的频率。
3.相位测量：示波器可以通过测量不同信号的相位差来计算交流信号的相位。
通过在示波器上同时显示两个信号源的波形，可以直观地比较它们的相位差。
三、频谱仪频谱仪是另一种常用的交流信号参数测量仪器。
频谱仪可以将信号分解成它们的频谱成分，并显示在频谱图上。
频谱仪通常包括一个输入端口用于连接被测信号源，一个显示屏用于显示频谱图，以及一些控制按钮用于调整测量参数。
1.频谱分析：频谱仪可以将复杂的交流信号分解成它们的频谱成分。
通过调整频谱仪的分辨率和带宽等参数，可以得到更准确的频谱图。
2.噪声测量：频谱仪可以测量交流信号中的噪声水平。
通过分析频谱图上的噪声特征，可以评估信号的噪声水平和噪声分布。
3.杂散分析：频谱仪可以分析交流信号中的杂散成分。
通过分析频谱图上的杂散特征，可以评估信号品质和杂散水平。
四、信号发生器信号发生器是一种用于产生标准信号的仪器。
它能够产生稳定、精确的交流信号，并且可以调整信号的幅度、频率和相位等参数。
信号发生器通常包括一个输出端口用于连接被测设备，一个显示屏用于显示信号参数，以及一些控制按钮用于调整信号参数。
1.幅度设置：信号发生器可以准确地设置交流信号的幅度。
通过调整信号发生器的幅度参数，可以产生所需的信号幅度。
2.频率设置：信号发生器可以准确地设置交流信号的频率。
交流参数的测定三表法
始
逐渐增加，直到所需的电压值。
③ 使用完毕后，应随手将调压器手柄调回 到“0”位 ，然后断开实验台的电源。
实验注意事项
接线前，先将位于实验台右下方处的调压器手 柄逆时针调到头，即将调压器置于“0”位。 实验电路联接完毕，自检无误后，请指导教师 检查线路，才能合闸通电做实验。 合理选择测试仪表的量程。 每次更换电路钱都应将调压器旋柄调到“0” 位。 站着做实验。
② 使用调压器时，每次都应该从“0”开始 逐渐增加，直到所需的电压值。
③ 使用完毕后，应随手将调压器手柄调回到“0”位 ，然后断开实验台的电源。
合理选择测试仪表的量程。
式中， 为分格数，Cp为仪表分格常数（W div-1），P为被测功率（W）。
实验电路 使用调压器时要做到：
使用调压器时要做到： 实验电路联接完毕，自检无误后，请指导教师检查线路，才能合闸通电做实验。
GC 电 容
10µF 器
本 实 验 用 到 的 仪 器
功率表的读取
p Cp
式中，为分格数，Cp为仪表分格常 数（W div-1），P为被测功率（W）。
分格常数为
Cp
Um Im
m
式 中m 为仪表的满偏格数。
调压器使用注意事项
使用调压器时要做到：
① 接通电源前，将调压器处于“0”位。
② 使用调压器时，每次都应该从“0”开
合理选择测试仪表的量程。
式 中为仪表的满偏格数。
① 接通电源前，将调压器处于“0”位。 式中， 为分格数，Cp为仪表分格常数（W
div-1），P为被测功率（图W）8-。5
使用调压器时要做到：
接线前，先将位于实验台右下方处的调压器手柄逆时针调到头，即将调压器置于“0”位。
交流等效参数的测定全解
实验注意事项
1. 本实验采用市电220V交流电源供电， 注意人身安全。 2. 自耦调压器在接通电源或者调节前，应将其手柄置在 零位上， 3. 用示波器判断阻抗性质时，激励源需采用信号发生器， 不可直接市电或交流电。 4.实验所用功率表为智能交流功率表，其电压接线端应与 负载并联，电流接线端应与负载串联。
实验报告
1、根据三表法测得的数据，计算cosφ 。 2、由接入不同测试电容时，总结总电流的变化规律来 判定不同负载下电路的阻抗性质。 3、画出表中某种状态下电路的电流相量图，并根据电 流相量图说明并联不同容量的电容器后电路的性质是 否改变。
思考题
1、单相电路中，功率表测得的是：a.总功率，b无功 功率，c有功功率，d都可以。 2、结合照明电路原理，请问荧光灯照明电路是何种性 质？验证之。 3、结合测试条件，试问感性电路中，如何提高电路的 功率因数？ 4、实验中需要监测电流防止过流，交流电路中，结合 电路阻抗变化说明原因。
0～500V 0～5A 单相 0～380V
30W日光灯配用 4.7μ F/500V 15W/220V 50Hz正弦波
1 1 1 1
1 1 3 1 1
实验内容
测试线路如图示,按图接线，先将调压器调至0V,方可接通市电电源。 分别测15W白炽灯(R)、30W日光灯、镇流器(L) 和4.7μF电容器(C)的 等效参数
实验十三 元件交流等效参数的测定
综合性实验
交流电路参数的测量实验报告
交流电路参数的测量实验报告实验报告：交流电路参数的测量1. 实验目的：本实验的目的是通过实际测量交流电路中的电流、电压和功率等参数，掌握交流电路的基本测量方法，并验证和探索交流电路的特性。
2. 实验仪器和材料：（1）数字万用表（2）交流电源（3）电流表（4）电阻箱（5）电容（6）电感（7）导线等3. 实验原理：在交流电路中，电压和电流的波形是随着时间变化的，所以无法直接测量其峰值和有效值。
一般采用示波器来显示交流电流和电压波形的方法。
测量电流和电压的有效值可以借助示波器进行测量，或利用电流表和电压表分别测量交流电流和电压的峰值，然后利用相应的公式计算出电流和电压的有效值。
而交流电路的功率则需要通过乘积法测量，即乘以电流和电压的有效值。
需要特别注意的是，对于非线性负载的交流电路，功率测量时要考虑电流和电压的相位差，即功率因数。
4. 实验步骤：（1）接线首先将交流电源正极与电感的一端相连，然后将电感的另一端与电容串联，再将电容与电阻箱并联，最后将电阻箱与负极相连，形成一个交流电路。
（2）测量电流将电流表串联在电阻箱和电路之间，记录电流表的示数，即为电流的有效值。
（3）测量电压将数字万用表的交流电压档调至最大量程，分别测量电容两端的电压和电阻箱两端的电压，记录数值为电压的峰值。
（4）计算功率根据测得的电流和电压值，利用相应的公式计算出功率的值。
（5）改变负载通过改变电阻箱的阻值，可以观察到电流、电压和功率的变化规律。
5. 实验结果与数据处理：以实验数据为例，假设测得的电流为2A，电压为10V，根据公式，计算得出这个交流电路的功率为20W。
6. 实验讨论：通过实验我们可以观察到，交流电路中的电流、电压和功率是随着负载的变化而变化的。
当负载增大时，电流和电压的值也会相应增大，而功率的值则由电流和电压的乘积决定。
此外，对于非线性负载，还需要考虑功率因数的影响。
7. 实验结论：本实验通过测量交流电路中的电流、电压和功率等参数，掌握了交流电路的基本测量方法，并对交流电路的特性进行了验证和探索，提高了我们对交流电路的认识。
交流电路参数的测定实验总结
交流电路参数的测定实验总结一、引言交流电路参数的测定是电工实验中的重要内容之一。
通过测定电路的电压、电流、功率等参数，可以了解电路的性能和特性，对于电路的设计、分析和优化具有重要意义。
本文将对交流电路参数的测定实验进行总结和归纳。
二、实验目的本次实验的目的是通过测量电路中的电压、电流和功率等参数，来了解交流电路的特性，并验证理论计算结果的准确性。
三、实验原理交流电路参数的测定主要依靠电压表、电流表和功率表等仪器设备进行测量。
在实验中，可以通过串联或并联连接这些仪器来测量电压、电流和功率的数值。
四、实验步骤1. 准备实验所需的仪器设备，包括电压表、电流表和功率表等。
2. 搭建所需的交流电路，根据实验要求连接电阻、电容或电感等元件。
3. 将电压表接在电路中需要测量电压的位置，通过调整电压表的测量范围，读取电压表上的数值。
4. 将电流表接在电路中需要测量电流的位置，通过调整电流表的测量范围，读取电流表上的数值。
5. 将功率表接在电路中需要测量功率的位置，通过调整功率表的测量范围，读取功率表上的数值。
6. 根据测得的电压、电流和功率数值，计算交流电路的参数，如电阻、电容或电感等。
7. 比较实验测得的结果与理论计算的结果，判断实验的准确性和可靠性。
五、实验结果与分析通过实验测得的电压、电流和功率数值，可以计算出交流电路的参数。
根据实验结果与理论计算结果的比较，可以评估实验的准确性和误差范围。
六、实验总结本次实验通过测量交流电路的电压、电流和功率等参数，对电路的性能和特性进行了分析和评估。
实验结果与理论计算结果的比较表明，实验的准确性较高，数据相对可靠。
通过这次实验，我对交流电路参数的测定方法和步骤有了更深入的理解和掌握。
七、实验心得本次实验的重点是学习和掌握交流电路参数的测定方法和步骤。
通过亲自操作仪器设备，测量电路的电压、电流和功率等参数，我对交流电路的特性和性能有了更深入的理解。
实验过程中，我也注意到了一些细节问题，如测量时的仪器误差、电路元件的电阻、电容和电感等对测量结果的影响。
三相正弦交流电路参数的测量与分析实验报告
三相正弦交流电路参数的测量与分析实验报告一、实验目的：本实验旨在通过测量和分析三相正弦交流电路的参数，包括电压、电流、功率和功率因数，以加深对三相电路性质的理解和掌握。
二、实验装置与原理：1. 实验装置：- 三相正弦交流电源- 三相负载箱- 电压表- 电流表- 功率表（或功率因数表）- 示波器2. 实验原理：三相正弦交流电路由三个相位差120度的正弦电压或电流组成。
为了测量和分析这一电路的参数，我们将使用以下公式计算：- 电压：三相电压（U）= Vm * √2 * sin(ωt ±θ)其中，Vm是电压最大值，ω是角频率，t是时间，θ是相位偏移。
- 电流：三相电流（I）= Im * √2 * sin(ωt ±θ)其中，Im是电流最大值，ω是角频率，t是时间，θ是相位偏移。
- 有功功率：三相有功功率（P）= √3 * U * I * cos(θ)其中，U是电压，I是电流，θ是电压和电流之间的相位差。
- 功率因数：功率因数（PF）= cos(θ)其中，θ是电压和电流之间的相位差。
三、实验步骤：1. 连接电路：将三相正弦交流电源、负载箱、电压表、电流表、功率表（或功率因数表）和示波器逐一连接，确保电路连接正确稳固。
2. 测量电压：在电路稳定后，使用电压表测量三相电压的幅值和相位差，并记录结果。
3. 测量电流：利用电流表分别测量三相电流的幅值和相位差，并记录结果。
4. 计算功率和功率因数：根据上述公式，计算三相电路的有功功率和功率因数。
5. 分析结果：根据实测的数据和计算结果，分析电路的特性和影响因素，并撰写实验报告。
四、实验结果与讨论：在进行实验测量和计算后，我们得到了三相正弦交流电路的详细参数，包括电压、电流、有功功率和功率因数。
通过分析这些数据，可以了解电路的性质，并进一步探讨电路中的能量转换和传输过程。
五、实验总结：本实验通过测量和分析三相正弦交流电路的参数，加深了对电路性质的理解和掌握。
交流电路等效参数测量实验数据
交流电路等效参数测量实验数据交流电路等效参数测量是电路实验中必不可少的一环，这项实验旨在通过测量电路中各元件的等效参数来了解电路的特性和性能。
下面我们将详细介绍进行交流电路等效参数测量实验的步骤及相关数据。
实验步骤：1. 准备设备：万用表、电源、电感电容箱、示波器等。
2. 连接电路：根据实验要求将电源、电感电容箱、示波器等连接在一起。
3. 测量电感：将电感电容箱中的电感器依次接入电路，通过示波器测量得到电感的阻抗与电容的阻抗频率响应曲线。
4. 测量电容：将电容电感箱中的电容器依次接入电路，通过示波器测量得到电容的阻抗与电容的阻抗频率响应曲线。
5. 测量电路参数：根据测量得到的电感与电容的阻抗频率响应曲线，通过计算等效电路参数来求解电路的特性及性能。
实验数据：在实验中，我们测量了一个简单的电路，包括一个电感和一个电容。
以下是我们的测量数据：电感参数：电感值：15.5mH最小频率：100Hz最大频率：10kHz电感频率响应曲线：电容参数：电容值：220nF最小频率：100Hz最大频率：10kHz电容频率响应曲线：通过这些数据，我们计算出了电路的等效电路参数：串联电路：R = 912 Ω; L = 16.7mH; C = 231nF并联电路：R = 912 Ω; L = 56.7mH; C = 70.7nF如何更好地进行交流电路等效参数测量？交流电路等效参数测量是一项需要仔细操作的实验，以下是一些提高实验效果的建议：1. 在实验之前，先对测量设备进行校准，保证测量准确性。
2. 对于电源的电压，应该先限制电压，以避免损坏电路元件。
3. 在测量电阻值时，应先使用万用表进行初步测量，再使用示波器进行精准测量。
4. 当测量电感或电容时，应使用安全电表钳夹将电容器或电感器安全地接入电路。
5.对于电路的高频部分，要注意新增加滤波器及使用短路接地来避免电磁干扰。
总之，要想取得较好的测量效果，需要仔细进行实验操作，确保实验结果的准确性。
交流电路参数的测定实验总结
交流电路参数的测定实验总结一、引言交流电路是电子电路中常见的一类电路，其参数的测定对于电路的设计与分析具有重要的意义。
本实验旨在通过实验测量的方法，准确计算出交流电路的各项参数，从而验证理论计算结果的准确性。
二、实验装置与方法1. 实验装置：本次实验所使用的实验装置包括交流电源、电阻、电容、电感、示波器等。
2. 实验方法：首先按照电路图搭建所需的交流电路，然后通过示波器观察电压波形，利用示波器测量电压和相位差，最后根据测量结果计算出电路的各项参数。
三、实验过程与结果1. 实验过程：根据实验要求，选择不同的交流电路进行测量。
在测量过程中，首先调节交流电源的频率和电压大小，使其符合实验要求。
然后根据示波器的示波图，测量电压的峰值和相位差。
最后根据测量结果，计算出电路的电阻、电容和电感等参数。
2. 实验结果：通过实验测量和计算，得到了交流电路的各项参数值。
在测量过程中，注意到电路参数与频率和电压大小有关，因此在计算时需要考虑这些影响因素。
四、实验数据分析与讨论1. 实验数据分析：对于不同类型的交流电路，其参数的测定方法和计算公式均有所不同。
在实验数据分析中，需要根据实验结果和已知的理论知识进行对比和验证，以确定测量结果的准确性。
2. 讨论：通过对实验数据的分析与讨论，可以得出结论：在交流电路中，电阻、电容和电感等参数的测定是基于电压和相位差的测量结果，因此对于测量仪器的准确性和测量方法的正确性有较高的要求。
五、实验总结通过本次实验，我们学习了交流电路参数的测定方法，并通过实验验证了理论计算的准确性。
在实验过程中，我们需要注意测量仪器的准确性和测量方法的正确性，以保证实验结果的准确性。
通过实验的数据分析与讨论，我们可以得出结论：交流电路参数的测定是一项重要的实验技术，对于电路的设计与分析具有重要的意义。
六、展望本次实验只涉及了交流电路参数的测定方法和计算，未来可以进一步研究交流电路的其他特性和参数的测定方法，以拓展我们对交流电路的理解和应用。
交流参数的测量方法
交流参数的测量方法"交流参数的测量方法"通常涉及测量电路、系统或设备的电流、电压、功率和频率等参数，这些参数是描述交流电路行为的关键指标。
以下是一些常见的交流参数测量方法：1.电流测量：电流测量可以通过使用电流表（电流表、电流夹持器）在电路中测量电流。
对于小电流，可以使用电流表，而对于大电流，电流夹持器（电流钳）可能是更方便的选择。
电流的测量需要在电路中引入一个电流测量设备，并将其连接到要测量的电流路径。
2.电压测量：电压测量通常使用数字万用表或示波器。
万用表可以用于测量电路中的静态电压，而示波器则能够显示电压随时间的变化。
在交流电路中，由于电压是随时间变化的，因此示波器是一种常见的工具，可以帮助观察交流信号的波形和特征。
3.功率测量：交流电路的功率测量涉及到有功功率、无功功率和视在功率的测量。
功率测量设备包括功率表、功率计和示波器。
这些设备可以用于测量电路中的功率分布，并确定有功功率、无功功率以及功率因数等参数。
4.频率测量：频率是交流电路中一个重要的参数。
频率计或频率计数器是常用于测量交流信号频率的工具。
示波器也可以用于观察信号的周期，并从中计算频率。
5.相位测量：相位是描述信号在时间上的偏移的参数。
示波器可以用于测量信号的相位差，特别是在比较两个信号时。
相位差通常以度或弧度表示。
6.阻抗测量：阻抗是交流电路中的另一个重要参数。
阻抗测量可以通过阻抗测量仪器进行，例如阻抗分析仪或网络分析仪。
7.谐波分析：交流电路中的谐波分析是评估信号中各阶谐波的相对大小的过程。
谐波分析仪可以用于测量和分析交流电路中的谐波成分。
这些测量方法通常需要使用适当的仪器和设备，以确保准确度和可靠性。
在进行电气测量时，确保遵循安全操作规程，并根据测量任务选择适当的工具和设备。
交流参数的测量实验报告
交流参数的测量实验报告交流参数的测量实验报告引言：交流电是我们日常生活中最常见的电源形式之一，了解交流电的参数对于电力系统的设计、运行和维护具有重要意义。
本实验旨在通过测量交流电的电压、电流、功率因数等参数，探究交流电的特性及其在电路中的应用。
实验目的：1. 测量交流电的电压、电流、功率因数等参数；2. 分析交流电在不同电路中的特性；3. 掌握使用电压表、电流表等仪器进行测量的方法。
实验器材：1. 交流电源；2. 电压表、电流表；3. 电阻箱、电感器、电容器；4. 交流电路板。
实验步骤：1. 搭建简单的交流电路，将电压表和电流表接入电路中；2. 打开交流电源，调节电源输出电压为指定值；3. 分别测量电压表和电流表的读数，记录下来；4. 根据测得的电压和电流值计算功率；5. 改变电路中的电阻、电容或电感等元件，观察参数的变化；6. 重复以上步骤，进行多组实验数据的测量。
实验结果与讨论：通过实验测量，我们得到了不同电路条件下的电压、电流和功率等参数。
根据测得的数据，我们可以计算得到功率因数，并分析其对电路性能的影响。
在电阻电路中，电压和电流的波形相位相同，功率因数为1。
这说明在纯电阻电路中，电流与电压的相位差为0，电能被完全转化为有用功。
在电容电路中，电流超前于电压90度，功率因数为0。
这意味着电容电路中的电流与电压的相位差为90度，电能主要以电场的形式存储在电容器中，没有实际功率输出。
在电感电路中，电流滞后于电压90度，功率因数为0。
电感电路中的电流与电压的相位差也为90度，电能主要以磁场的形式存储在电感器中，同样没有实际功率输出。
通过对不同电路条件下的参数测量和分析，我们可以深入了解交流电的特性。
在实际应用中，我们可以根据电路的要求选择合适的元件，以实现所需的功率转换和能量传输。
结论：通过本实验，我们成功地测量了交流电的电压、电流、功率因数等参数，并对不同电路条件下的特性进行了分析。
掌握了使用电压表、电流表等仪器进行测量的方法。
交流参数的测定实验报告
交流参数的测定实验报告交流参数的测定实验报告引言：交流参数的测定是电气工程中非常重要的一项实验内容。
通过测定交流电路的参数，可以有效地了解电路的性能和特点，为电路设计和故障排除提供依据。
本实验旨在通过实际测量，确定交流电路的电压、电流、功率等参数，并分析其对电路性能的影响。
实验目的：1. 了解交流电路中的电压、电流、功率等参数的定义和计算方法；2. 学习使用示波器、电压表、电流表等仪器仪表进行交流参数测量；3. 分析交流电路中电阻、电容、电感等元件对电路参数的影响。
实验仪器与设备：1. 示波器：用于观测交流电路中的电压和电流波形；2. 电压表：用于测量交流电路中的电压；3. 电流表：用于测量交流电路中的电流；4. 交流电源：提供实验所需的交流电源；5. 电阻、电容、电感等元件：用于构建交流电路。
实验步骤：1. 搭建简单的交流电路，包括电源、电阻、电容和电感等元件；2. 将示波器的探头分别连接到电路中的电阻和电容上，观测并记录电压和电流的波形；3. 使用电压表和电流表分别测量电路中的电压和电流，并记录测量值；4. 根据测量值计算电路中的功率，并分析其对电路性能的影响；5. 调整电路中的元件数值，如改变电阻值、电容值等，重新进行测量和计算，比较不同参数对电路性能的影响。
实验结果与分析：通过实验测量和计算，得到了交流电路中的电压、电流和功率等参数。
根据测量结果可以发现，电阻对电路的电压和电流波形没有明显影响，但会影响电路的功率消耗。
当电阻值增大时，电路的功率消耗也会增大；当电阻值减小时，电路的功率消耗也会减小。
这说明电阻在交流电路中起到了限制电流流动的作用。
而电容和电感则对电路的电压和电流波形有明显影响。
电容会导致电流滞后于电压，而电感则会导致电流超前于电压。
这是因为电容和电感分别具有储存和释放电荷的特性。
在交流电路中，电容和电感的存在会导致电压和电流之间产生相位差，从而影响电路的性能。
根据实验结果，可以得出结论：交流电路中的电阻、电容和电感等元件对电路的参数有不同的影响。

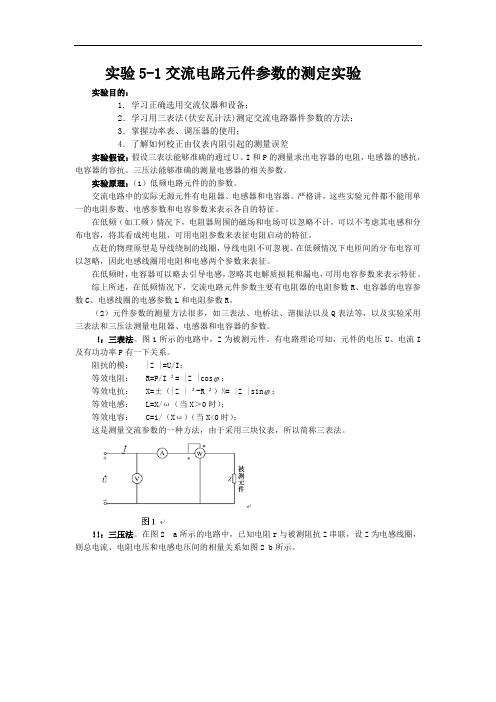

5-1、交流电路元件参数的测定实验
实验5-1交流电路元件参数的测定实验实验目的：1. 学习正确选用交流仪器和设备；2．学习用三表法(伏安瓦计法)测定交流电路器件参数的方法；3．掌握功率表、调压器的使用；4．了解如何校正由仪表内阻引起的测量误差实验假设：假设三表法能够准确的通过Ｕ、I和P的测量求出电容器的电阻，电感器的感抗，电容器的容抗。
三压法能够准确的测量电感器的相关参数。
实验原理：（1）低频电路元件的的参数。
交流电路中的实际无源元件有电阻器、电感器和电容器。
严格讲，这些实验元件都不能用单一的电阻参数、电感参数和电容参数来表示各自的特征。
在低频（如工频）情况下，电阻器周围的磁场和电场可以忽略不计，可以不考虑其电感和分布电容，将其看成纯电阻，可用电阻参数来表征电阻启动的特征。
点赶的物理原型是导线绕制的线圈，导线电阻不可忽视。
在低频情况下电匝间的分布电容可以忽略，因此电感线圈用电阻和电感两个参数来表征。
在低频时，电容器可以略去引导电感，忽略其电解质损耗和漏电，可用电容参数来表示特征。
综上所述，在低频情况下，交流电路元件参数主要有电阻器的电阻参数R、电容器的电容参数C、电感线圈的电感参数L和电阻参数R。
（2）元件参数的测量方法很多，如三表法、电桥法、谐振法以及Q表法等，以及实验采用三表法和三压法测量电阻器、电感器和电容器的参数。
！：三表法。
图1所示的电路中，Z为被测元件。
有电路理论可知，元件的电压U、电流I 及有功功率P有一下关系。
阻抗的模： |Z|=U/I；等效电阻： R=P/I²= |Z|cos；等效电抗： X=±（|Z|²-R²）½= |Z|sin；等效电感： L=X/ω（当X＞0时）；等效电容： C=1/（Xω）（当X<0时）；这是测量交流参数的一种方法，由于采用三块仪表，所以简称三表法。
！！：三压法。
在图2 a所示的电路中，已知电阻r与被测阻抗Z串联，设Z为电感线圈，则总电流、电阻电压和电感电压间的相量关系如图2 b所示。
电路实验交流阻抗参数的测量和功率因数
电路实验交流阻抗参数的测量和功率因数交流阻抗是电路在交流电信号下对电流流过的阻力和电压的影响的量度。
在电路实验中，测量交流阻抗参数和功率因数是十分重要的。
本文将介绍交流阻抗参数的测量方法和功率因数的计算方法，并通过实验验证其可行性。
一、交流阻抗参数的测量方法1.电压、电流和相位测量方法为了测量交流阻抗参数，首先需要测量电压和电流的幅值以及它们之间的相位差。
电压的幅值可以通过示波器来测量，将示波器探头连接到电路的两端即可。
电压的幅值等于示波器上观察到的峰-峰值的一半。
电流的幅值通常需要使用电流互感器来测量。
电流互感器是一种能够将电路中的电流变成能够用示波器测量的电压信号的装置。
相位差可以通过示波器上的两个通道观察到的波形来测量。
将电压和电流分别连接到两个通道上，并调整示波器使得两个波形在示波器屏幕上重叠。
然后测量示波器上波形的水平差，即可得到相位差。
2.阻抗模值的计算方法交流阻抗的模值是电压与电流幅值之比。
假设电流的幅值为I，电压的幅值为V，阻抗的模值为Z，那么可以得到以下关系：Z=V/I通过测量得到的电压和电流的幅值，可以直接计算得到阻抗的模值。
二、功率因数的计算方法功率因数是交流电路中有用功率与总功率之比。
有用功率是指用于驱动负载工作的功率，而总功率是指电网提供的全部电能。
假设有用功率为P，视在功率为S，功率因数为pf，那么可以得到以下关系：pf = P / S有用功率可以通过测量电路中的电压和电流的相位差以及它们的幅值来计算。
假设电流的幅值为I，电压的幅值为V，电流与电压的相位差为Φ，那么可以得到以下关系：P = V * I * cos(Φ)视在功率可以通过测量电压和电流的幅值来计算。
假设电流的幅值为I，电压的幅值为V，那么可以得到以下关系：S=V*I通过测量得到的电压和电流的幅值以及相位差，可以计算得到功率因数。
三、实验验证为了验证上述测量方法的可行性，可以进行以下实验：1.准备一个带有电阻负载的电路，通过交流电源供电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
f=20KHz
f=30KHz
f=40KHz
2、三伏特法
U1
SG2172A
U
SG2172A
10Ω
L（r）
SG2172A
U2
全智能函数信号发生器的输出电压为3V （带负载的情况下） ，频率为4KHz 。
U 2 U12 U 22 COS 2U1 U 2
SG2172A SG2172A
全智能函数 信号发生器 GDS-04
100Ω L（r）
全智能函数 信号发生器 GDS-04
10Ω
C
L
Z 2 R2 2f
C
XC 1 I 2f 2f U
全智能函数信号发生器的输出电压为5V（带负载的情况下），频率在 20KHz~40KHz之间。每次更改频率都需要检验输出电压。
U U2 U1
φ
三、实验报告要求
1、根据数据表格，依次计算电容以及电感值（取平均 值）。 2、自拟数据表格，记录三伏特法的数据，并且计算电感 值。 3、心得体会与建议
四、注意Байду номын сангаас项
1、注意选择正确的交流电压表（实验过程中要选择交 流毫伏表SG2172A ） 2、注意交流毫伏表的读数方法以及量程的选择。。
实验五 交流参数的测定
一、实验内容
1、掌握全智能函数信号发生器与交流毫伏表 的使用方法。 2、掌握交流电路中元件参数的基本测试方法
1、直接测量的方法 2、间接测量的方法
√ （A）.电压、电流表法 √ （B）.三伏特法
（采用专用的测量仪器）
（C）.三表法（电压表、电流表、功率表）
二、实验线路
1、电压、电流表法
