转电脑的电源线不同颜色是什么作用
转 电脑的电源线不同颜色是什么作用
转电脑的电源线不同颜色是什么作用Q：从朋友那里收来一个二手电源，但是标签已经被撕掉了。
看到里面五颜六色的连接线，请问如果是同一颜色的连接线，电压是不是也相同(包括不同的品牌、型号之间)?各种颜色的连接线都是做什么用处的呢?A：的确是这样的。
按照Intel所定义的电源规范，所有电源厂商所使用的线材颜色不外乎以下几种：红色(+5V)、黄色(+12V)、橙色(+3.3V)、绿色(PS-ON)、黑色(地线)、紫色(+5VSB)和灰色(Power Good)，以及现在电源上比较少见的蓝色(-12V)和白色(5V)，它们的用途参见下表。
电源线颜色详解说到电源线的颜色，电脑爱好者们都知道一些：比如绿线为开机线，黑线为地线，把绿线和黑线短接，电源就会开始运转，尝试为设备供电，这也是判断电源好坏的一个简单方法，还有黄色代表12V供电，红色代表5V供电等，但其它的颜色以及这些线更详细的工作原理您了解吗?详细了解这些有助于你更深入的了解电脑以及分辨和维修电脑故障，下面做一些详细了解，尤其是对紫线，绿线和灰线和开机原理做出深入解释。
黄色：+12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
蓝色：-12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
电脑电源输出线颜色的含义
电脑电源输出线颜色的含义颜色电压用途红色＋5V 主板电路、内存模块供电、光驱、硬盘等设备的信号供电黄色＋12V CPU、显卡供电；为标准的驱动电路供电，如光驱、硬盘的马达橙色＋3.3V 现在多用于SA TA 硬盘的供电，以后会有其他用途紫色＋5V（USB）USB设备供电，支持USB键盘鼠标的开机功能（关机后依然供电）黑色地线（0V）电源供电回路的必要组成部分绿色PS－ON 开机信号线（当其与地线短接会启动电源）灰色Power Good 监测线，连接主板与电源，起到信号反馈作用蓝色-12V 老式串行口（现在很少用到）白色-5V ISA总线（现在很少用到），有的厂家用其代替黑线作为地线电脑电源输出线颜色的含义与功率的分配电脑电源的输出线路远比大多数电器的输出线路复杂，花花绿绿一大把线。
其实其中大部分输出线都连接在同样的焊点上，只是输出设备不同所以需要多根连线而已。
同样颜色的输出线，其输出电压都是一致的。
电脑电源上的输出线共有九种颜色，其中在主板20针插头上的绿色和灰色线，是主板启动的信号线。
而黑色线则是地线。
其他的各种颜色的输出线的含义如下：红色线：＋5VDC输出，用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路，在传统上CPU、内存、板卡的供电也都由＋5VDC供给，但进入PII时代后，这些设备的供电需求越来越大，导致＋5VDC电流过大，所以新的电源标准将其部分功能转移到其他输出上，目前主板特别是P4、Athlon64等新式主板对于＋5VDC的要求越来越小。
但如果你的机器是老式的单电源接口主板，那么+5VDC的输出电流直接影响你电脑的超频性能。
黄色线：＋12VDC输出，用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路而不再使用+5VDC，所以P4结构的电源+12V输出较大。
电源线颜色代表什么
电源线颜色代表什么定位于不同市场区间的电源，其输出导线的数量可能有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑，那么，这些不同的颜色分别代表着什么?接下来就跟着店铺一起去看看电源线颜色代表含义吧。
电源线颜色代表含义黄色：+12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V为PC中的硬盘、光驱、软驱的主轴电机和寻道电机提供电源，并为ISA插槽提供工作电压及作为串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
红色：+5V+5V导线数量与黄色导线相当，+5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX 12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
橙色：+3.3V这是ATX电源专门设置的，为内存提供电源。
最新的24pin主接口电源中，着重加强了+3.3V供电。
该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。
使用+2.5V DDR内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。
紫色：+5VSB(+5V待机电源)ATX电源通过PIN9向主板提供+5V 720MA的电源，这个电源为WOL(Wake-up On Lan)和开机电路，USB接口等电路提供电源。
电源线不同颜色的含义及他们与电压之间对应的关系
电源线不同颜色的含义及他们与电压之间对应的关系1、黄色电源线黄色电源线是电源线中数量较多的一种，它输出+12V电压。
由于加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V为电脑中的硬盘、光驱、软驱的主轴电机和寻道电机提供电源，并作为串口设备等电路逻辑信号电平。
+12V电压供电出现故障时，通常会造成以下故障：（1）+12V供电的电压输出不正常，常会造成硬盘、光驱、软盘的读盘性能不稳定。
（2）+12V电压偏低，通常会造成光驱盘故障；硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用硬盘；PCI-E显卡无法正常工作；CPU无法正常工作，造成死机故障。
2、红色电源线红色电源线输出+5V电压，红色电源线的数量与黄色电源线的数量相当。
+5V供电电压主要是为CPU、PCI、AGP、ISA等集成电路提供电压，是电脑中主要的工作电源。
由于+5V供电主要为CPU等主要设备供电，因此他的供电稳定性直接关系着电脑性能的稳定性。
3橙色电源线橙色电源线输出+3.3V电压，+3.3V电压是ATX电源专门设置的一个电压，主要为内存提供电源。
最新的24针电源接口中，特别加强了+3.3V供电电压。
该电压要求严格，输出稳定，纹波系数要小，输出电流要在20A以上。
如果+3.3V供电电压出问题，会直接引起内存供电电路故障，导致内存工作不稳定，甚至出现死机或无法启动的故障。
4、紫色电源线紫色电源线输出电压为+5V，为+5VSB待机电源，即ATX电源通过电源主板接口的第9针向主板提供电压为+5V,电流为720mA的供电电源，这个供电电压主要用于网络唤醒和开机电路及USB接口电路。
如果紫色电路供电出现问题，将出现无法开机的故障。
5、蓝色电源线蓝色电源线输出-12V供电电压。
-12V供电电压主要为串口提逻辑判断电平，所需要的电流不大，一般在1A以下，即使电压偏差过大，也不会造成电路故障。
目前的主板设计上几乎已经不使用这个输出，而是通过对+12VDVC的转换获得需要的电流。
电源线的各种颜色代表
电源线的各种颜色代表对于台式电脑，PC电源是主机的心脏，为电脑的稳定工作源源不断提供能量。
定位于不同市场区间的电源，其输出导线的数量可能有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑(目前主流电源都省去了白线)，那么，这些不同的颜色分别代表着什么?它们与电压间的对应关系如何呢？橙色：+3.3V这是ATX电源专门设置的，为内存提供电源。
最新的24pin主接口电源中，着重加强了+3.3V 供电。
该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。
使用+2.5V DDR内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。
黄色：+12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V 的作用在电源里举足轻重。
+12V为PC中的硬盘、光驱、软驱的主轴电机和寻道电机提供电源，并为ISA插槽提供工作电压及作为串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E 显卡性能，并且影响到CPU，直接造成死机。
需要注意的是：+12v的电源线有一些变体。
例如黄黑线、黄白线等都是+12v。
由于某些电源有多组+12V输出，为了加以区别而采用变体。
红色：+5V+5V导线数量与黄色导线相当，+5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX 12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
电源线各颜色
说到电源线的颜色，电脑爱好者们都知道一些：比如绿线为开机线，黑线为地线，把绿线和黑线短接，电源就会开始运转，尝试为设备供电，这也是判断电源好坏的一个简单方法，还有黄色代表12V供电，红色代表5V供电等，但其它的颜色以及这些线更详细的工作原理您了解吗？详细了解这些有助于你更深入的了解电脑以及分辨和维修电脑故障，下面做一些详细了解，尤其是对紫线，绿线和灰线和开机原理做出深入解释。
黄色：＋12V 黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
蓝色：－12V -12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A 以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色：＋5V ＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
白色：－5V 目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
电脑电源输出线颜色的含义
颜色电压用途红色＋5V 主板电路、内存模块供电、光驱、硬盘等设备的信号供电黄色＋12V CPU、显卡供电；为标准的驱动电路供电，如光驱、硬盘的马达橙色＋3.3V 现在多用于SA TA 硬盘的供电，以后会有其他用途紫色＋5V（USB）USB设备供电，支持USB键盘鼠标的开机功能（关机后依然供电）黑色地线（0V）电源供电回路的必要组成部分绿色PS－ON 开机信号线（当其与地线短接会启动电源）灰色Power Good 监测线，连接主板与电源，起到信号反馈作用蓝色-12V 老式串行口（现在很少用到）白色-5V ISA总线（现在很少用到），有的厂家用其代替黑线作为地线电脑电源输出线颜色的含义与功率的分配电脑电源的输出线路远比大多数电器的输出线路复杂，花花绿绿一大把线。
其实其中大部分输出线都连接在同样的焊点上，只是输出设备不同所以需要多根连线而已。
同样颜色的输出线，其输出电压都是一致的。
电脑电源上的输出线共有九种颜色，其中在主板20针插头上的绿色和灰色线，是主板启动的信号线。
而黑色线则是地线。
其他的各种颜色的输出线的含义如下：红色线：＋5VDC输出，用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路，在传统上CPU、内存、板卡的供电也都由＋5VDC供给，但进入PII时代后，这些设备的供电需求越来越大，导致＋5VDC电流过大，所以新的电源标准将其部分功能转移到其他输出上，目前主板特别是P4、Athlon64等新式主板对于＋5VDC的要求越来越小。
但如果你的机器是老式的单电源接口主板，那么+5VDC的输出电流直接影响你电脑的超频性能。
黄色线：＋12VDC输出，用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路而不再使用+5VDC，所以P4结构的电源+12V输出较大。
电源线颜色代表什么
电源线颜色代表什么定位于不同市场区间的电源，其输出导线的数量可能有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑，那么，这些不同的颜色分别代表着什么?接下来就跟着店铺一起去看看电源线颜色代表含义吧。
电源线颜色代表含义黄色：+12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V为PC中的硬盘、光驱、软驱的主轴电机和寻道电机提供电源，并为ISA插槽提供工作电压及作为串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
红色：+5V+5V导线数量与黄色导线相当，+5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX 12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
橙色：+3.3V这是ATX电源专门设置的，为内存提供电源。
最新的24pin主接口电源中，着重加强了+3.3V供电。
该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。
使用+2.5V DDR内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。
紫色：+5VSB(+5V待机电源)ATX电源通过PIN9向主板提供+5V 720MA的电源，这个电源为WOL(Wake-up On Lan)和开机电路，USB接口等电路提供电源。
电脑电源输出线颜色意义
电脑电源输出线颜色的含义颜色电压用途红色＋5V 主板电路、内存模块供电、光驱、硬盘等设备的信号供电黄色＋12V CPU、显卡供电；为标准的驱动电路供电，如光驱、硬盘的马达橙色＋3.3V 现在多用于SA TA 硬盘的供电，以后会有其他用途紫色＋5V（USB）USB设备供电，支持USB键盘鼠标的开机功能（关机后依然供电）黑色地线（0V）电源供电回路的必要组成部分绿色PS－ON 开机信号线（当其与地线短接会启动电源）灰色Power Good 监测线，连接主板与电源，起到信号反馈作用蓝色-12V 老式串行口（现在很少用到）白色-5V ISA总线（现在很少用到），有的厂家用其代替黑线作为地线电脑电源输出线颜色的含义与功率的分配电脑电源的输出线路远比大多数电器的输出线路复杂，花花绿绿一大把线。
其实其中大部分输出线都连接在同样的焊点上，只是输出设备不同所以需要多根连线而已。
同样颜色的输出线，其输出电压都是一致的。
电脑电源上的输出线共有九种颜色，其中在主板20针插头上的绿色和灰色线，是主板启动的信号线。
而黑色线则是地线。
其他的各种颜色的输出线的含义如下：红色线：＋5VDC输出，用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路，在传统上CPU、内存、板卡的供电也都由＋5VDC供给，但进入PII时代后，这些设备的供电需求越来越大，导致＋5VDC电流过大，所以新的电源标准将其部分功能转移到其他输出上，目前主板特别是P4、Athlon64等新式主板对于＋5VDC的要求越来越小。
但如果你的机器是老式的单电源接口主板，那么+5VDC的输出电流直接影响你电脑的超频性能。
黄色线：＋12VDC输出，用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路而不再使用+5VDC，所以P4结构的电源+12V输出较大。
线材颜色区分
线材颜色区分
红色：代表+5V电源线（主板、硬盘、光驱等硬件上的芯片工作电压）。
黄色：代表+12V电源线（硬盘、光驱、风扇等硬件上的工作电压，和-12V同时向串口提供EIA电源）。
橙色：代表+3.3V电源线（直接向DIMM、AGP插槽供电）。
灰色：代表P.G信号线（电源状态信息线，它是其他电源线通过一定电路计算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可以开机无信号说明有故障主板自动监测）。
蓝色：代表-12V电源线（向串口提供EIA电源）。
白色：代表-5V电源线（软驱锁相式数据分离电路）。
紫色：代表+5V StandBy电源线（关机后为主板的一小部分电路提供动力，以检测各种开机命令).
绿色：代表PS-ON信号线（主板电源开／关的信号线，未接通时有一定电压）黑色：系统电路的地线。
电源线不同颜色的不同意义
电源线不同颜色的不同意义
电源是主机的心脏，为电脑的稳定工作源源不断提供能量。
定位于不同市场区间的电源，其输出导线的数量可能有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑(目前主流电源都省去了白线)，那幺，这些不同的颜色分别代表着什幺?它们与电压间的对应关系如何呢?
黄色：+12V
黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V为PC中的硬盘、光驱、软驱的主轴电机和寻道电机提供电源，并为ISA插槽提供工作电压及作为串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
红色：+5V
+5V导线数量与黄色导线相当，+5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那幺高。
只是在最新的Intel ATX 12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
橙色：+3.3V。
电脑24针电源插头线颜色的特定含义与功率分配
紫色线：+5V Stand—By，最早在ATX提出，在系统关闭后，保留一个+5V的等待电压，用于电源及系统的唤醒服务。
很明显，要考量一个电源的功率支持能力，最主要就是要看红色、黄色、橙色三条线的最大输出能力。而不同配置的系统，则对于这三条线的输出能力有不同的要求。对于大多数新装配的电脑，显然+12VDC输出是最重要的。
以上三种输出，是电脑电源的主要电能输出，它们的输出线明显多于其他输出，而且输出电流也要大得多。
白色线：－5VDC输出，在较早的PC中用于软驱控制器及某些ISA总线板卡电路.。在许多新系统中已经不再使用-5V电压，现在的某些形式电源如SFX, FLEX ATX一般不再提供-5V输出。在INTEL发布的最新的ATX12V 1.3版本中，已经明确取消了-5V的输出，但大多数电源为了保持向上兼容，还是有这条输出线。
电脑电源线颜色的特定含义(电脑电源输出线颜色的含义与功率的分配) ：
各电源线颜色与用途如以下所示：
颜色 电压 用途
红色 ＋5V 主板电路、内存模块供电、光驱、硬盘等设备的信号供电
黄色 ＋12V CPU、显卡供电；为标准的驱动电路供电，如光驱、硬盘的马达
橙色 ＋3.3V 现在多用于 SATA 硬盘的供电，以后会有其他用途
橙色线：＋3.3VDC输出，这是随着ATX电源增加的输出。以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从PII时代开始，INTEL公司为了降低能耗，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存、显卡等电路。强大的＋3.3VDC有利于内存、显卡等设备的稳定与超频。
电脑电源线说明
电脑电源线说明电源线的颜色：绿线为开机线，黑线为地线，把绿线和黑线短接，电源就会开始运转，尝试为设备供电，这也是判断电源好坏的一个简单方法，还有黄色代表12V供电，红色代表5V 供电等，但其它的颜色以及这些线更详细的工作原理尤其是对紫线，绿线和灰线和开机原理做出深入解释。
黑色线是定义的GND，就是参考，电压都以黑色为参照去测量了。
黄色+12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘，光驱、软驱的主轴电机和寻道电机提供电源，以及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，会造成硬盘，光驱，软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，容易出现失控现象，较容易出现炸盘现象，硬盘表现为失速，飞转。
目前如果+12V供电短缺直接会影响PCI-E显卡性能并且影响到CPU，直接造成死机。
蓝色：-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A一下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色：+5V，导线数量与黄色导线相当，+5V电源是提供给CPU和PCI，AGP，ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对它的要求已经没有了以前那么高。
只是在最新的Intel ATX 12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电它的电源质量好坏，直接关系着计算机系统的稳定性。
白色：-5V紫色+5VSB（+5V待机电源），电源通过紫色线向主板提供+5V、720MA的电源，和其它颜色线不同，这条线在没有开机的状态下仍然会为主板和其它设备提供电流，只要电源接了电就有。
电脑电源输出线颜色意义
电脑电源输出线颜色的含义颜色电压用途红色＋5V 主板电路、内存模块供电、光驱、硬盘等设备的信号供电黄色＋12V CPU、显卡供电；为标准的驱动电路供电，如光驱、硬盘的马达橙色＋3.3V 现在多用于SA TA 硬盘的供电，以后会有其他用途紫色＋5V（USB）USB设备供电，支持USB键盘鼠标的开机功能（关机后依然供电）黑色地线（0V）电源供电回路的必要组成部分绿色PS－ON 开机信号线（当其与地线短接会启动电源）灰色Power Good 监测线，连接主板与电源，起到信号反馈作用蓝色-12V 老式串行口（现在很少用到）白色-5V ISA总线（现在很少用到），有的厂家用其代替黑线作为地线电脑电源输出线颜色的含义与功率的分配电脑电源的输出线路远比大多数电器的输出线路复杂，花花绿绿一大把线。
其实其中大部分输出线都连接在同样的焊点上，只是输出设备不同所以需要多根连线而已。
同样颜色的输出线，其输出电压都是一致的。
电脑电源上的输出线共有九种颜色，其中在主板20针插头上的绿色和灰色线，是主板启动的信号线。
而黑色线则是地线。
其他的各种颜色的输出线的含义如下：红色线：＋5VDC输出，用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路，在传统上CPU、内存、板卡的供电也都由＋5VDC供给，但进入PII时代后，这些设备的供电需求越来越大，导致＋5VDC电流过大，所以新的电源标准将其部分功能转移到其他输出上，目前主板特别是P4、Athlon64等新式主板对于＋5VDC的要求越来越小。
但如果你的机器是老式的单电源接口主板，那么+5VDC的输出电流直接影响你电脑的超频性能。
黄色线：＋12VDC输出，用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路而不再使用+5VDC，所以P4结构的电源+12V输出较大。
电脑电源输出线颜色的含义与功率的分配
插电即开机的原因
经常有人问——为什么我的电脑只要一插电就会开机，其实问题就是出在上面介绍的＋5V Stand-By上。以前的PSII、AT电源均采用机械式开关来开机关机，从ATX开始不再使用机械式开关来开机关机，而是通过键盘或按钮给主板一个开机关机信号，由主板通知电源关闭或打开。由于+5VStand-by是一个单独的电源电路，只要有输入电压，+5VSB就存在，这样就使电脑能实现远程Modem唤醒或网络唤醒功能。然而最早的ATX1.O版只要求+5VSB达到0.1A,这样经常会由于“插插座”这样的动作导致的电流被误当作开机信号而被触发，所以Intel公司在ATX2.01版提出＋5VSB不低于0.72A基本上解决了这个问题。
红色线：+5VDC输出，用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。在传统上CPU、内存、板卡的供电也都由＋5vDC供给，但进入PII时代后，这些设备的供电需求越来越大，导致十5VDC电流过大，所以新的电源标准将其部分功能转移到其他输出上。目前主板特别是P4、Athlon64等新式主板对于+5VDC的要求越来越小。但如果你的机器是老式的单电源接口主板，那么＋5VDC的输出电流会直接影响你电脑的超频性能。
橙色线：+3.3VDC输出，这是随着ATX电源增加的输出。以前电源供应的最低电压为＋5V，提供给主板、CPU、内存、各种板卡等，从PII时代开始Inter公司为了降低能耗，把CPU、内存等的电压降到了3.3V以下。为了减少主板产生的热量和节省能源，现在的电源直接提供3．3V电压，经主板变换后用于驱动CPU、内存、显卡等电路。强大的+3.3VDC有利于内存、显卡等设备的稳定与超频。
电脑电源线颜色详解
电源线颜色详解说到电源线的颜色，电脑爱好者们都知道一些：比如绿线为开机线，黑线为地线，把绿线和黑线短接，电源就会开始运转，尝试为设备供电，这也是判断电源好坏的一个简单方法，还有黄色代表12V供电，红色代表5V供电等，但其它的颜色以及这些线更详细的工作原理您了解吗？详细了解这些有助于你更深入的了解电脑以及分辨和维修电脑故障，下面做一些详细了解，尤其是对紫线，绿线和灰线和开机原理做出深入解释。
黄色：＋12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E 显卡性能，并且影响到CPU，直接造成死机。
蓝色：－12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色：＋5V＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
白色：－5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
【免费下载】电脑电源输出线颜色的含义
白色线：－5VDC 输出，在较早的 PC 中用于软驱控制器及某些 ISA 总线板卡电路.。在许多新系统中 已经不再使用-5V 电压，现在的某些形式电源如 SFX, FLEX ATX 一般不再提供-5V 输出。在 INTEL 发布 的最新的 ATX12V 1.3 版本中，已经明确取消了-5V 的输出，大多数电源为了保持向上兼容，还有这条输 出线。
黑色
地线（0V） 电源供电回路的必要组成部分
绿色
PS－ON
开机信号线（当其与地线短接会启动电源）
灰色
Power Good 监测线，连接主板与电源，起到信号反馈作用
蓝色
-12V
老式串行口（现在很少用到）
白色
-5V
ISA 总线（现在很少用到），有的厂家用其代替黑线作为地线
电脑电源输出线颜色的含义与功率的分配
USB 引脚定义：
针脚
1
2
3
4
名称
VCCD-D+ NhomakorabeaGND
MiniUSB 接口定义：
说明
+5V 电压
数据线负极
数据线正极
接地
MiniUSB 引脚定义：
针脚 名称 说明 1 VCC +5V 电压 2 D- 数据线负极 3 D+ 数据线正极
permits distinction of Micro-A- and Micro-B-Plug 4 ID Type A:connected to Ground Type B:not connected
电脑电源输出线颜色的含义
颜色
电压
用途
红色
＋5V
主板电路、内存模块供电、光驱、硬盘等设备的信号供电
黄色
电脑电源线颜色分别代表什么
电脑电源线颜色分别代表什么
红色：代表+5V电源线（主板、硬盘、光驱等硬件上的芯片工作电压）。
黄色：代表+12V电源线（硬盘、光驱、风扇等硬件上的工作电压，和-12V同时向串口提供EIA电源）。
橙色：代表+3.3V电源线（直接向DIMM、AGP插槽供电）。
灰色：代表P.G信号线（电源状态信息线，它是其他电源线通过一定电路计算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可以开机无信号说明有故障主板自动监测）。
蓝色：代表-12V电源线（向串口提供EIA电源）
白色：代表-5V电源线（软驱锁相式数据分离电路）
紫色：代表+5V StandBy电源线（关机后为主板的一小部分电路提供动力，以检测各种开机命令）
绿色：代表PS-ON信号线（主板电源开／关的信号线，未接通时有一定电压，可以直接相对黑线接个开关作为测试用，也可以看成是开机时的开机键）
黑色：系统电路的地线。
电脑电源线的颜色代表什么
电脑电源线的颜色代表什么电脑在我们的生活中已经是不能够离开的东西了，不仅仅是可以在我们休闲之余带给我们很多的快乐，也是在我们的生产生活办公中一个非常重要的角色，电脑也基本上是每家每户都有的一个东西，真的是能够在很多地方都帮助到我们的东西。
但是具体的说来，我们对于电脑的了解还不是非常的全面，特别是对于电源线颜色方面的了解更是少之又少，所以我们应该尽可能的多去学习。
店铺就来给大家详细介绍一下。
电脑的使用技巧随着时间的推移，人们使用电脑的强度也是在逐渐的增长，在很多时候笔记本是更能够满足人们的需要的，因为能够很好的做到随时随地的使用，这是非常方便的。
但是与此同时更加重要的一件事情就是，电脑的使用寿命在迅速的下降，正是因为这样，我们在使用的过程中就需要掌握一些小的技巧来减少对电脑的消耗。
最基本的也是非常简单的就是定时的检查和消毒，虽然是一件很小的事情但是作用非常的多，还有就是我们在电脑中存的东西不要全部存在C盘中，因为C盘是关乎电脑运行的一个盘，盘内存储的东西过多时就会影响电脑的效率。
电脑电源线颜色代表什么在电脑安装和拆卸的时候都会涉及到电源线的问题，但是很多的人因为不是很清楚电源线颜色具体是代表什么，所以在操作起来是非常困扰的。
那么我们就针对电脑电源线颜色来进行全面的了解，也是有助于我们的生活的。
绿线为开机线，黑线为地线，简单来说将黑色线和绿色线进行连接，电脑就可以达到运转的目的，设备就会开始供电，这个两个线的连接不仅仅是可以让电脑运转也是检验电源好坏的一个办法。
每一个颜色都有其对应负责的地方，是我们需要特别注意的。
红色为+5V电源线主要负责的是主板、硬盘、光驱等硬件的电压。
黄色为+12V电源线，负责的同样是硬件的电压。
橙色为+3.3V电源线，直接向DIMM、AGP插槽供电。
灰色线为信号线，蓝色为-12V电源线，白色为-5V电源线。
在电脑的电源线方面基本上就是这样的一个情况。
生活中有很多的东西是我们不清楚的，我们能够做的就是在生活中不断的去学习去认识，这对我们今后的生活也是非常有好处的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
转电脑的电源线不同颜色是什么作用
Q：从朋友那里收来一个二手电源，但是标签已经被撕掉了。
看到里面五颜
六色的连接线，请问如果是同一颜色的连接线，电压是不是也相同(包括不同的品牌、型号之间)?各种颜色的连接线都是做什么用处的呢?
A：的确是这样的。
按照Intel所定义的电源规范，所有电源厂商所使用的
线材颜色不外乎以下几种：红色(+5V)、黄色(+12V)、橙色(+3.3V)、绿色(PS-ON)、黑色(地线)、紫色(+5VSB)和灰色(Power Good)，以及现在电源上比较少
见的蓝色(-12V)和白色(5V)，它们的用途参见下表。

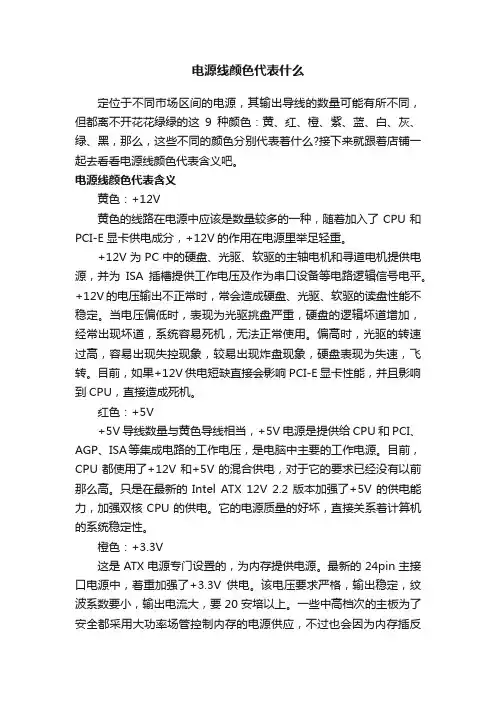

电源线颜色详解
说到电源线的颜色，电脑爱好者们都知道一些：比如绿线为开机线，黑线
为地线，把绿线和黑线短接，电源就会开始运转，尝试为设备供电，这也是判
断电源好坏的一个简单方法，还有黄色代表12V供电，红色代表5V供电等，但其它的颜色以及这些线更详细的工作原理您了解吗?详细了解这些有助于你更深
入的了解电脑以及分辨和维修电脑故障，下面做一些详细了解，尤其是对紫线，
绿线和灰线和开机原理做出深入解释。
黄色：+12V
黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显
卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为
ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正
常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为
光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正
常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，
硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
蓝色：-12V
-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，
有很宽的范围。
红色：+5V
+5V导线数量与黄色导线相当，+5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和
+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel
ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量
的好坏，直接关系着计算机的系统稳定性。
白色：-5V
目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断
电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
橙色：+3.3V
这是ATX电源专门设置的，为内存提供电源。
最新的24pin主接口电源中，着重加强了+3.3V供电。
该电压要求严格，输出稳定，纹波系数要小，输出电
流大，要20安培以上。
一些中高档次的主板为了安全都采用大功率场管控制内
存的电源供应，不过也会因为内存插反而把这个管子烧毁。
使用+2.5V DDR内
存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。
紫色：+5VSB(+5V待机电源)
ATX电源通过紫色线向主板提供+5V 720MA的电源，和其它颜色线不同，这
条线在没有开机的状态下仍然会为主板和其它设备提供电流，只要电源接了电
就有这个电压输出，这就是所谓的待机电源，它为WOL(Wake-up On Lan)和开
机电路，USB接口等电路提供电源。
如果你不使用网络唤醒等功能时，请将此
类功能关闭，跳线去除，可以避免这些设备从+5VSB供电端分取电流。
这路输
出的供电质量，直接影响到了电脑待机是的功耗，与我们的电费直接挂钩。
紫色线在开机电路中所起的作用是简单通俗来说是这样的：紫色+5V供电通过一些原件后分为两路，一路通向机箱上的电源开关(默认是不通的)，另一路通往主板上的南桥芯片(南桥集成有电源管理系统，但有些主板不是南桥，而
是IO芯片)，默认时，它输出到南桥(或IO)的是高电平(对主板来说，2.5V以上就算为高电平，0.8V以下为低电平)，当机箱上的电源开关按下时，开关那
一条断开的线路打开被接地，电流被引走，瞬间南桥(IO)这边由高电平变成低
电平，南桥中的电源管理系统会对低电平做出反应，从另一端发出一个开机信
号(高电平)，然后经过一系列电路触发最终将绿线接地，电源就开始运行，至
于具体的工作流程，将会在正面讲绿线和灰线时介绍。
绿色：P-ON(电源开关端)
通过电平来控制电源的开启。
当该端口的信号电平大于 1.8V时，主电源为关；如果信号电平为低于 1.8V时，主电源为开。
使用万用表测试该脚的输出信
号电平，一般为4V左右。
因为该脚输出的电压为信号电平。
这里接着上面紫线
那边来讲：当南桥(或IO)发出一个高电平信号后，连接到一个三线管的G级，而绿线连接到三线管的D级，这个三级管在这里的作用类似于一个开关，当它
的G极和D极接到的都是高电平时，它会把D极和S极导通，否则不通，绿线
给D极的一直是高电平，当三极管另一端的G极收到南桥(或IO)发出的这个高电平信号后，就把D极和S极导通，S极接地，也就是说把绿线和灰线导通接地，绿线这时就变成低电平，于是电源开始运转。
这里顺便再介绍一下那个可
能大家都知道了的判断电源好坏的方法：使用金属丝短接绿色端口和任意一条
黑色端口，如果电源无反应，表示该电源损坏。
现在的电源很多加入了保护电
路，短接电源后判断没有额外负载，会自动关闭。
因此大家需要仔细观察电源
一瞬间的启动。
灰色：P-OK(电源信号线)
灰线的主要功能是电源根据12V，5V，3.3V供电的状态做出一个综合计算，得出一个数值，通过灰线的一个输出电压表示出来，告诉主板电源状态OK。
一般情况下，灰色线P-OK的输出如果在2V以上，那么这个电源就可以正常使用；如果P-OK的输出在1V以下时，这个电源将不能保证系统的正常工作，必须被
更换。
这也是判断电源寿命及是否合格的主要手段之一。
但这里要讲的是灰线的另一个用处，是在复位电路中所起的作用，开机或
按机箱上的REST复位键时，灰线输出那个电压是有一个延时的，这个延时大概
有几百毫秒，正是在这几百毫秒之间，复位电路导通连接到灰线，灰线这时还
没有输出电压，它起到的是像黑线一样的接地的功能，复位电路就由高电平变
成低电平，于是完成复位动作。
等这个动作完成后，灰线这时才不紧不慢的输
出它自己的电压。
这就是开机的原理了。
本人口才有限，表达的不知是否清楚，
有些专业术语可能不标准，大家见谅。
认识导线种类作用是DIY玩家的必修课，是菜鸟用户晋级的必经之路，大
家掌握了电源导线种类可以更清晰的认识电源的输出规格，方便大家选购电源
和排除故障。
---
电脑电源线颜色定义表及对应主板接口阻值
红色：代表+5V电源线(主板、硬盘、光驱等硬件上的芯片工作电压)。
黄色：代表+12V电源线(硬盘、光驱、风扇等硬件上的工作电压，和-12V 同时向串口提供EIA电源)。
橙色：代表+3.3V电源线(直接向DIMM、AGP插槽供电)。
灰色：代表P.G信号线(电源状态信息线，它是其他电源线通过一定电路计
算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可以开机无信
号说明有故障主板自动监测)。
蓝色：代表-12V电源线(向串口提供EIA电源)。
白色：代表-5V电源线(软驱锁相式数据分离电路)。
紫色：代表+5V StandBy电源线(关机后为主板的一小部分电路提供动力，
以检测各种开机命令).
绿色：代表PS-ON信号线(主板电源开/关的信号线，未接通时有一定电压)
黑色：系统电路的地线。
