串并联可靠性模型的应用及举例
电池串并联可靠性与安全性分析1
锂离子电池串并联可靠性与安全性分析前言:新能源汽车和大型储能的发展对大容量电池蓄电池的应用需求越来越迫切。
直接制作大容量的蓄电池,除了生产工艺、生产设备的不成外,造成电池生产成品率低,制作成本高外,大容量电池由于能量储存量大,电池内部温度、电流的分布不均匀性以及较高程度的不安全性能是应用过程中存在的主要问题。
在现有技术水平下,不可避免地需要将大量电池进行串并联组合,以形成更高电压、更高容量的蓄电池组,来满足应用要求。
这就要求电池必须进行串联或串并联组合。
许多人对大量锂离子电池的串并联组合提出质疑,认为电池的一致性、可靠性、安全性均存在较大的问题,不提倡电池的并联应用。
本文对电池的串并联组合应用从数学分析、电池制作、电池性能以及安全性检测等各方面进行了详细分析,认为电池的可靠性和安全性并未因为电池并联的数量增加而下降。
1 不同组合的数学模型图1为常用的几种组合的数学模型:图1电池串并联模型假设模型中单体电池出现故障的概率是相同的,并且是相互独立的,不考虑每个单元的复杂程度、环境的严酷程度以及工作时间的长短等因素。
串联模型的数学模型为:1()()ni i Rs t R t ==∏ (1)并联模型的数学模型为:[]1()11()mi i Rs t R t ==--∏ (2)串并联模型的数学模型为:1()11()mn i i Rs t R t =⎡⎤=--⎢⎥⎣⎦∏ (3) 并串联模型的数学模型为:[]{}1()11()n m i i Rs t R t ==--∏ (4)以上式中R s (t)表示系统的可靠度,R=(1,2,3…,n)表示第i 个单元的可靠度。
m 为并联电池数,n为串联电池数。
2 单体电池的可靠性分析电池的可靠性与组成电池的各部件有关。
每种电池主要由五部件组成:外壳、隔膜、正极组、负极组、电解液等。
假设其可靠性分别为r1、r2、r3、r4、r5。
各部件组合的可靠性代表了电池的可靠性,从可靠性逻辑关系看,它们应当是串联关系,即:电池的可靠性R=r1×r2×r3×r4×r5(5)外壳出现故障的现象通常为漏液,其概率相对很低,尤其对于圆柱形、方形电池,产品在组装前的分选检测过程中出现此故障已经剔除,所以其可靠性为1。
05第二章系统可靠性模型03
1
内容提要
§ 2—3 串联系统的可靠性模型 一、定义和特点 二、可靠性框图 三、数学模型 四、提高串联系统可靠性的措施
§2—4 并联系统的可靠性模型 一. 定义和特点 二、可靠性框图 三、数学模型 四、提高并联系统可靠性的措施
§2-5 混联系统的可靠性模型 一、 串并联系统(附加单元系统) 二、并串联系统(附加通路系统) 三、较复杂的混联系统
一、 串并联系统(附加单元系统),图2—20。 27
20
上图串联了n个组成单元,而每个组 成单元由m个基本单元并联。
28
设每个组成单元的可靠度为Ri(t),则 RS1(t):
n
Rs1(t) 1 (1 Ri (t))m (2-18) i1
(括号里为每个并联系统的可靠性)
二、并串联系统(附加通路系统),图2-21
17
求: (1) 滤网堵塞时的可靠度、失效率、
21
平均寿命;
(2) 滤网破损时的可靠度、失效率、 平均寿命。
解 :(1 ) 滤网堵塞时系统的可靠性框图2-18, 为串联系统。
18
由于 λ = 常数,所以其为指数分布。
22
故有:
2
s i 5105 1105 i1
6 10 5 h-1
RS (1000) est e61051000 e0.06 0.94176
1 2 1 2
1 5 105
1 1105
1 (5 1) 105
10333.3h
25
S
(t)
e1t 1
e2t 2
e1t e2t
(1 2 )e(12 )t
e(12 )t
5105
e51051000 1105 e11051000 (5 1) 105 e e e 51051000 11051000 61051000

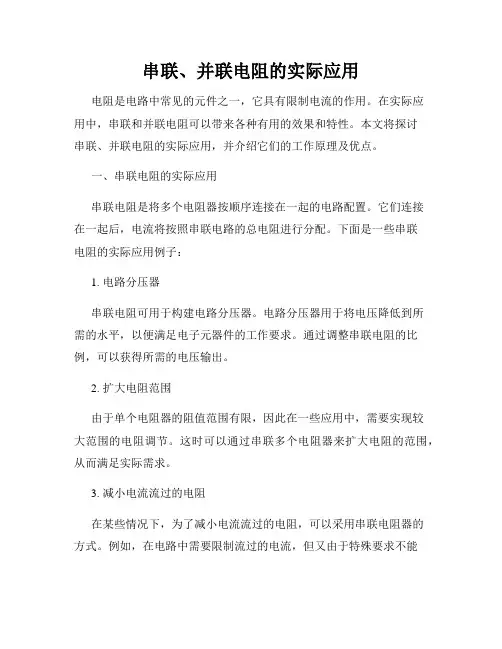

串联、并联电阻的实际应用
串联、并联电阻的实际应用电阻是电路中常见的元件之一,它具有限制电流的作用。
在实际应用中,串联和并联电阻可以带来各种有用的效果和特性。
本文将探讨串联、并联电阻的实际应用,并介绍它们的工作原理及优点。
一、串联电阻的实际应用串联电阻是将多个电阻器按顺序连接在一起的电路配置。
它们连接在一起后,电流将按照串联电路的总电阻进行分配。
下面是一些串联电阻的实际应用例子:1. 电路分压器串联电阻可用于构建电路分压器。
电路分压器用于将电压降低到所需的水平,以便满足电子元器件的工作要求。
通过调整串联电阻的比例,可以获得所需的电压输出。
2. 扩大电阻范围由于单个电阻器的阻值范围有限,因此在一些应用中,需要实现较大范围的电阻调节。
这时可以通过串联多个电阻器来扩大电阻的范围,从而满足实际需求。
3. 减小电流流过的电阻在某些情况下,为了减小电流流过的电阻,可以采用串联电阻器的方式。
例如,在电路中需要限制流过的电流,但又由于特殊要求不能直接更改电源或其他元件。
这时可以通过增加串联电阻器的数量,来减小电流流过的电阻值。
二、并联电阻的实际应用并联电阻是将多个电阻器同时连接在电路中的配置方式。
与串联电阻不同,当电阻器并联时,它们共享电压,并且总电流分流到每个电阻中。
以下是一些并联电阻的实际应用例子:1. 提高总电流承载能力在需要处理大电流的电路中,为了避免过大的电流流过单个电阻器,可以将多个电阻器并联起来。
并联电阻可以分担电路中的电流负荷,从而提高总电流承载能力。
2. 分压器与串联电阻不同,而是实现电压分压时,可以使用并联电阻。
将电阻器并联可以改变电路总电阻,从而实现所需的电压输出。
3. 防止电阻器故障在某些应用中,如果一个电阻器故障,整个电路的功能可能会受到影响。
为了减少这种风险,可以使用并联电阻器。
一旦一个电阻器故障,其他并联电阻器将继续提供电路所需的电阻。
总结:串联和并联电阻的实际应用中,它们具有不同的功能和优势。
串联电阻在电路的分压、电阻范围扩大和调节电流等方面发挥作用。

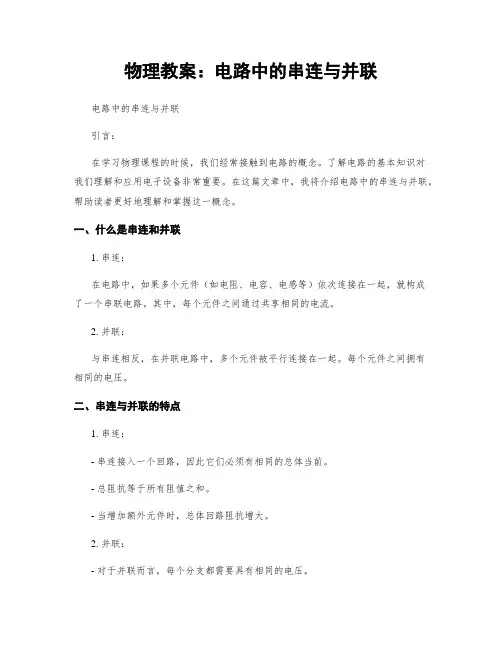

物理教案:电路中的串连与并联 (2)
物理教案:电路中的串连与并联电路中的串连与并联引言:在学习物理课程的时候,我们经常接触到电路的概念。
了解电路的基本知识对我们理解和应用电子设备非常重要。
在这篇文章中,我将介绍电路中的串连与并联,帮助读者更好地理解和掌握这一概念。
一、什么是串连和并联1. 串连:在电路中,如果多个元件(如电阻、电容、电感等)依次连接在一起,就构成了一个串联电路。
其中,每个元件之间通过共享相同的电流。
2. 并联:与串连相反,在并联电路中,多个元件被平行连接在一起。
每个元件之间拥有相同的电压。
二、串连与并联的特点1. 串连:- 串连接入一个回路,因此它们必须有相同的总体当前。
- 总阻抗等于所有阻值之和。
- 当增加额外元件时,总体回路阻抗增大。
2. 并联:- 对于并联而言,每个分支都需要具有相同的电压。
- 分支之间共享总体当前。
- 总导纳等于所有导纳值之和。
- 当增加额外分支时,总体回路导纳增大。
三、串连与并联的应用1. 串连的应用举例:- 在住宅中,房间中的灯泡通常是串联连接的。
当一个灯泡烧坏时,其他灯泡仍然能够亮起。
- 家庭电视机的音响设备也经常采用串联电路连接扬声器。
2. 并联的应用举例:- 汽车中的车辆电路系统,如汽车喇叭和门锁系统,通常使用并联连接以确保其正常运行。
- 家庭中常见的多插座也是采用并联电路连接到主电源上,以同时给不同家庭设备供电。
四、串与并同时存在的情况在实际电路中,串连和并联经常同时存在。
这样可以方便地将各种元件组合在一起以满足特定需求。
举个例子,在计算机内部,处理器芯片和内存条等元件往往通过串连方式相互连接;而键盘、鼠标等输入设备则采用并联方式与计算机主机连接。
五、小结了解电路中的串连与并联对我们理解和应用电子设备至关重要。
通过掌握这些概念,我们能够更好地设计和维护电路系统。
串联电路和并联电路在不同的应用中发挥了重要作用,并且它们经常同时存在于复杂的电子设备中。
总结:本文介绍了电路中的串连与并联概念,并阐述了它们的特点和应用。
1组合电源系统可靠性的数学模型
1组合电源系统可靠性的数学模型组合电源系统一般由若干个高频开关电源模块、电源监控、系统的交直流配电及蓄电池等组合而成,如为电力系统继电保护设备及电力操作机构供电的直流操作电源系统、为通信设备供电的通信电源等。
为使分析问题简化,假设计算应满足如下条件:①不考虑组合电源系统的可维性和产品生产工艺等对可靠性的影响;②组合电源系统运行于产品标准规定的环境条件和技术条件下;③电源模块的任何故障均不影响其他电源模块和电源监控的正常运行,电源监控故障不影响电源模块的正常运行。
在此条件下,组合电源系统的可靠性模型如图1所示。
由图1可以看出,组合电源系统正常输出的可靠性表现为电源模块并联,再与蓄电池组并联,然后与交流输入配电和直流输出配电相串联的拓扑结构,与电源监控的可靠性无关。
2 组合电源模块的可靠性计算组合电源模块由多个电子元器件组成,设每个元器件的可靠度分别为Ri(t)(i=1,2…n),失效率为λi(i=1,2…n),其可靠性数学模型表现为各电子元器件串联结构中任何一个电子元器件故障,都会导致电源模块故障。
电源模块可靠度为:从数学角度看,可靠度的概率均值,代表了平均寿命。
可维修系统的平均寿命用MTB F,即模块的平均故障间隔时间来表示。
模块的平均故障间隔时间MTBFs为:可靠度将随时间的增加而减少,当t=MTBF时,可靠度只有36.8%。
即一个系统无故障运行到t=MTBF的几率为36.8%。
参照以上方法,可计算电源监控、蓄电池组、电源交直流配电的可靠度和平均故障间隔时间。
3 组合电源多个模块并联后的可靠性计算组合电源模块并联后的可靠性计算条件是电源模块故障是相互独立的,不相互影响。
电源模块的数量一般按N+1方式确定,N个模块可满足电源的容量要求,1个模块备用;但在实际应用中选择模块的余量较大,表现为N+2,N+3,…N+k备份等等。
n个高频开关电源模块并联后,模块全部正常的概率(可靠度)为:R0/n(t)=Rs(t)nn个高频开关电源模块并联后,1个模块故障,其余模块正常的概率(可靠度)为R1/n(t)=nRs(t)n-1[1-Rs(t)]1n个高频开关电源模块并联后,2个模块故障,其余模块正常的概率(可靠度)为:n个高频开关电源模块并联后,k个模块故障,其余模块正常的概率(可靠度)为:如果一个电源系统有n个电源模块,这个电源系统按N+k方式设计(n=N+k,N为保证正常供电的必须模块数量,k为热备份模块数量,n为模块总数),根据以上计算公式可求出n个电源模块组成的系统中,保证N个模块正常运行的概率(可靠度)RN+k(t)。

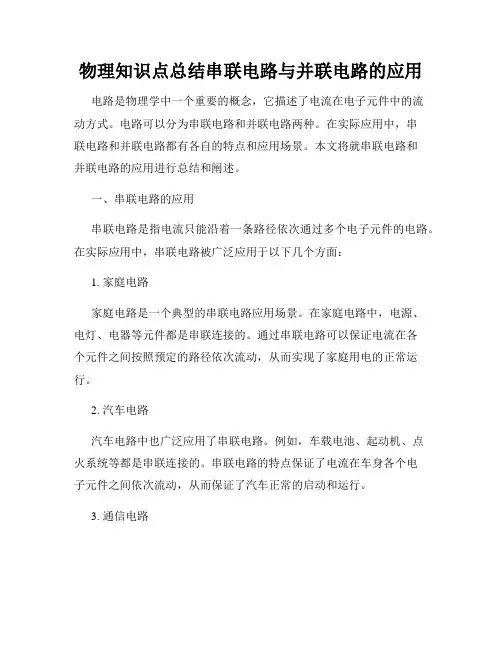

物理知识点总结串联电路与并联电路的应用
物理知识点总结串联电路与并联电路的应用电路是物理学中一个重要的概念,它描述了电流在电子元件中的流动方式。
电路可以分为串联电路和并联电路两种。
在实际应用中,串联电路和并联电路都有各自的特点和应用场景。
本文将就串联电路和并联电路的应用进行总结和阐述。
一、串联电路的应用串联电路是指电流只能沿着一条路径依次通过多个电子元件的电路。
在实际应用中,串联电路被广泛应用于以下几个方面:1. 家庭电路家庭电路是一个典型的串联电路应用场景。
在家庭电路中,电源、电灯、电器等元件都是串联连接的。
通过串联电路可以保证电流在各个元件之间按照预定的路径依次流动,从而实现了家庭用电的正常运行。
2. 汽车电路汽车电路中也广泛应用了串联电路。
例如,车载电池、起动机、点火系统等都是串联连接的。
串联电路的特点保证了电流在车身各个电子元件之间依次流动,从而保证了汽车正常的启动和运行。
3. 通信电路在通信领域,串联电路被用于信号传输。
例如,在电话线路中,信号通过串联电路的方式传递。
串联电路的特点使得信号可以依次经过多个节点,确保了信号的连续性和稳定性。
二、并联电路的应用并联电路是指电流可以分为多条路径并行通过电子元件的电路。
在实际应用中,并联电路有以下几个应用场景:1. 电源管理在大型电力系统中,为了提高电力传输的效率和可靠性,常常采用并联电路的方式。
通过将不同的电源并联连接,可以增加电力的供应能力,同时也能够实现备份和故障转移。
这种并联电路的应用方式常见于电网和发电厂。
2. 救护车电路在救护车电路中,医疗设备需要同时接通不同的电源和供电方式。
为了确保设备的正常工作,常常采用并联电路的方式,使得设备可以同时接受电网电源和车载电源的供电。
3. 并联电池组在一些需要高电流输出的应用中,如电动车、无人机等领域,常常采用并联电路连接多个电池,以增加整体的电源能力。
并联电池组可以有效提高能量密度和功率输出,满足高能耗设备的需求。
总结:串联电路和并联电路都有各自的特点和应用场景。
不同类型三部件串并联系统的可靠性分析
ZHANG i- u ,CHEN n l M ny e Ya -i
(c 0 Si c, al 0 n .o T sh f cne L IhuU i f , 丑 z0 7os , l e z v L nhu 3o0 cl i 舱)
Ab ta t sr c :Byu i gt eh mo e e u r o r c s n c o dn o t efc h tt es ra- aall y — sn h o g n o sMa k vp o e sa da c r ig t h tt a h e il r le s a p s t m sc mp s do h e o -d n i lc mp n n s hss se wa a e e a a ey it o sd r t n e wa o o e ft r en n ie tc o o e t 。t i y t m stk n s p r tl oc n i ea i a n o wi wo p rs )o ewihc a g - v rs th i o -e ar bes ra- a all y t m t o o lt— t t a t :1 n t h n eo e wi . n n rp ia l e il rle se wihn tc mp ee h c n p s l eibes t h )a o h rb ig s re - a all e ar b es se wi ny a sn l e ar n,a d is y r l l wi ;2 n t e en eisp r l p ia l y t m t o l i ger p ima a c er h n t
第三章 系统可靠性模型
R1 (t ) R2 (t ) R3 (t ) R1 (t ) R2 (t ) R2 (t ) R3 (t ) R1 (t ) R3 (t ) R1 (t ) R2 (t ) R3 (t )
4.特例( 1) :单元寿命均服从i为常数的指数分布
n 2时 Rs (t ) R1 (t ) R2 (t ) R1 (t ) R2 (t ) t t ( )t e 1 e 2 e 1 2
2.当阀1与阀2处于闭合状态时,不能截 流为系统失效,其中包括阀门泄露。
4.系统逻辑模型分类
分类依据:单元在系统中所处的状态及其对系统 的影响。
3.2 串联系统的可靠性模型
1.模型:一个系统由N个单元逻辑串联组成。
2.特点:任意一个单元失效则整个系统失效;
只有N个单元均正常工作系统才正常工作。
3.怎样求串联系统的可靠度
1
1
1
Fs ' (t ) R' s (t ) s (t ) Rs (t ) Rs (t )
5特例( 2) : 单位寿命均服从指数分布且失效率均为 n 2时,Rs t e1t e2t e(12 )t 2et e2t
s
1 2 1 3 3 1 2 1 2 2 2 2
st e
i 1
思考小结:上式说明了什么问题?
此时 s 1
s
特例(2):
若1 2 ... n ,则:s n 1
Rs (t ) Rn (t ) ent
1 s s n n 1
思考小结:上式说明了什么问题?
例题 为提高系统的可靠性,液压器中采用2个滤油器组装成串联结 构,在滤油器由滤网堵塞而失效的情况下求系统的可靠度、失效率 及平均寿命。已知两个滤油器的失效率分别为 1 0.00005 (1/h), (1/h),工作时间 t 1000 h。 2 0.00001 解:由前面介绍的计算公式得:
串并联可靠性模型的应用及举例
上海电力学院选修课大型作业课程名称:机电系统可靠性与安全性设计报告名称:串并联可靠性模型的应用及举例院系:能源与机械工程学院专业年级:动力机械140101学生姓名:潘广德学号:14101055任课教师:张建平教授2015年4月28日浅谈串并联可靠性模型的应用并举例摘要详细阐述了机械可靠性工程中串并联可靠性模型的应用,并详细的举例说明。
系统可靠性与组成单元的数量、单元可靠性以及单元之间的相互联接关系有关。
以便于可靠性检测,首先讨论了各单元在系统中的相互关系。
在可靠性工程中,常用可靠性系统逻辑图表示系统各单元之间的功能可靠性关系。
在可靠性预测中串并联的应用及其广泛。
必须指出,这里所说的组件相互关系主要是指功能关系,而不是组件之间的结构装配关系。
关键词:机械可靠性串联并联混联应用举例0前言学技术的发展,产品质量的含义也在不断的扩充。
以前产品的质量主要是指产品的性能,即产品出厂时的性能质量,而现在产品的质量已不仅仅局限于产品的性能这一指标。
目前,产品质量的定义是:满足使用要求所具备的特性,即适用性。
这表明产品的质量首先是指产品的某种特性,这种特性反应这用户的某种需求。
概括起来,产品质量特性包括:性能、可靠性、经济性和安全性四个方面。
性能是产品的技术指标,是出厂时产品应具有的质量属性,显然能出厂的产品就赢具备性能指标;可靠性是产品出厂后所表现出来的一种质量特性,是产品性能的延伸和扩展;经济性是在确定的性能和可靠性水平下的总成本,包括购置成本和使用成本两部分;安全性则是产品在流通和使用过程中保证安全的程度。
在上述产品特性所包含的四个方面中,可靠性占主导地位。
性能差,产品实际上是废品;性能好,也并不能保证产品可靠性水平高。
反之,可靠性水平高的产品在使用中不但能保证其性能实现,而且故障发生的次数少,维修费用及因故障造成的损失也少,安全性也随之提高。
由此可见,产品的可靠性是产品质量的核心,是生产厂家和广大用户所努力追求的目标。
系统可靠性分析—串联系统与并联系统
系统可靠性分析—串联系统与并联系统
R是可靠性
λ是失效率
⽽并联系统与串联不同的是,只有同时失效的时候,才会失效.
并联的失效率⽤这个公式计算过于复杂,⼀般可以计算出可靠率了以后,⽤(1-可靠率)就可以得出失效率.
这是⾯对⾼可靠性的要求需要⽤的.这⾥的R1、R2、....Rm都是独⽴的,并且都做同样的职能与计算,这些系统的结果全都汇总到表决器,通过表决器少数服从多数来决定输出的结果.(这题考的⽐较少)
这题就先将并联的部分的可靠性先求出来,然后再将串联的部分与它乘起来.(要注意先算哪些部分的)。
可靠性建模分析
目录系统可靠性建模分析 (2)摘要 (2)关键词 (2)1.可靠性框图 (2)2.典型的可靠性模型 (3)2.1串联模型 (3)2.2并联模型 (4)2.3旁联模型 (4)2.4r/n(G)模型 (5)2.5复杂系统/桥联模型 (6)图1:自行车的基本可靠性与任务可靠性框图 (3)图2:典型可靠性模型 (3)图3:串联可靠性框图 (4)图4:并联可靠性框图 (4)图5:旁联可靠性框图 (5)图6:r/n(G)系统可靠性框图 (5)图7:桥联系统示例原理图及可靠性框图 (6)图8:复杂系统实例 (7)表1:复杂系统完全列举 (7)系统可靠性建模分析[摘要] 为了设计、分析和评价一个系统的可靠性和维修性特征,就必须明系统和它所有的子系统、组件和部件的关系。
很多情况下这种关系可以通过系统逻辑和数学模型来实现,这些模型显示了所有部件、子系统和整个系统函数关系。
系统的可靠性是它的部件或系统最底层结构单元可靠性的函数。
一个系统的可靠性模型由可靠性框图或原因——后果图表、对所有系统和设备故障和维修的分布定义、以及对备件或维修策略的表述等联合组成。
所有的可靠性分析和优化都是在系统概念数据模型的基础上进行的。
[关键词]可靠性框图,串联,并联,表决,复杂系统,可靠度系统是由相互作用和相互依赖的若干个单元结合成的具有特定功能的有机整体。
对于系统管理者而言,系统完成预期任务可靠性以及对系统维修特征等因素的分析是必不可少的。
这时就需要借助于系统逻辑及数学模型德理论进行评价分析。
本文就是基于可靠性框图(RBD)理论对系统可靠性建立常见的数学分析模型,并结合一些实际例子予以解释说明。
1.可靠性框图可靠性框图(RBD)是用一种图形的方式显示了系统所有成功或故障的组合,因此系统的可靠性框图显示了系统、子系统和部件的逻辑关系。
目前跟据建模目的可分为基本可靠性模型和任务可靠性模型,并用RBD表示出来。
基本可靠性模型是用以估计产品及其组成单元可能发生的故障引起的维修以及保障要求的可靠性模型。
串并联电路的可靠性问题
串并联电路的可靠性问题乐安县第二中学何小英随着科学技术的发展,串、并联电路在日常生活及生产中时常可见F面我们用概率知识来研究串、并电路工作的可靠性问题。
一、简单串、并联电路正常工作的概率例1 如图1,用A、B、C三种不同的元件连接成两个系统:串联系统N i和并联系统N2,当元件A、B、C正常工作的概率分别为0.7、0.8、0. 9时,分别求出N i、N2正常工作的概率。
分析与解系统N i是串联,A、B、C 相互独立,只有同时工作N i才会正常工作,记其为事件图1A •B • C,根据相互独立事件同时发生的概率计算公式,所以P(N i) =P(A -B -C) =P(A) -P (B) • P (C) =0.7X 0.8X 0. 9=0.504系统N2是并联电路,A、B、C只要至少有一个正常工作,则系统N2 就能正常工作,正常工作的事件有:A -B・C,A -B・C,A -B・C,A -B -C,A •B • C, A • B • C, A • B • C共七种,它们彼此为互斥事件P (2)就等于这七种事件的概率之和,而这七种事件的对立事件有 A • B •C 一种。
P ( N2) =i - P (A • B • C)=i —P (A) • P ( B) • P (C)=i —(i —0.7) (i —0.8) (i—0.9)=i —0.006=0.994可见并联电路比串联电路工作可靠性要大得多,譬如收音机或电视机电路里的桥式整流电源电路及推挽输出电路等都是比较可靠的工作电路。
对于多个元件组成的串联电路或并联电路的可靠性问题,仿照例i的计算方法类似地可计算出其正常工作的概率。
因此例i 给我们解决串、并联电路正常工作的概率问题提供了一种解题模式:就是串联电路正常工作.. 的概率等于各元件正常工作的概率之积 ;并联电路正常工作的概率等于 1• •••••••••••••••• •••••••••••• •• 减去各元件不能正常工作的概率之积的差 ,这样两个电路可靠性简单模型 是我们今后研究复杂电路可靠性的基础。
UPS多机并联系统的可靠性
UPS多机并联系统的可靠性在IT信息技术飞速发展的当今社会,可靠性是IT技术发展的基础,因而作为保证IT设备不间断供电的UPS系统的可靠性也同样得到人们的高度关注,UPS 设计师们采用了多机并联的方式来提升UPS系统的可靠性和可用性,取得了非常理想的效果,但是,多机并联方面的可靠性分析文章较少,本文将探讨与此相关的几个可靠性理论和工程问题,供设计工程师和电源系统管理工程师参考。
一、UPS多机并联的可靠性1、基本的数学关系根据可靠性理论,对于批量稳定生产的电子产品,在其寿命的偶然失效期内,故障率函数为常数,即λ(t)=λ为常数,此时,该产品的可靠度函数R(t)、平均无故障时间MTBF为:R(t) = exp(-λt)MTBF= 1 / λ2、串并联系统的可靠性在恒定故障率的假定条件下:对于由m个串联逻辑单元组成的系统,其系统的可靠度函数为R(t) = R1(t) R2(t)…Ri(t) = exp(-λt)λ=λ 1 +λ2+…+λi MTBF= 1 / (λ 1 +λ2+…+λi ) 对于由m个并联逻辑单元组成的系统,其系统的可靠度函数为R(t) =1-(1-R1) (1-R2)…(1-Ri)= 1-(1-exp(-λ1t)) (1-exp(-λ2t))…(1-exp(-λit))如果全部的逻辑单元相同,则R(t) =1-(1-exp(-λt))nMTBF =1 /λ+ 1 /(2λ)+ …+ 1 /(nλ)=∑1 /(nλ)显然,为了提高系统的可靠性,必须尽量减少串联逻辑单元的数量,尽量增加并联逻辑单元的数量。
3、UPS的多机并联(1)、(1+m)多机并联由2中的公式很容易得到(1+m)多机并联系统的可靠性指标(按单机MTBF 做归一化):虽然∑1 /(nλ)函数为不收敛的递增函数,但是,从上表可以明显看出,在1+4的多机并联以后,每增加一台UPS对MTBF的增量贡献就很不明显。
所以,如果想通过(1+m)多机并联来提高UPS并联系统的可靠性,m值不大于3。
第四章系统可靠性分析
t n
并联模型
• 与无贮备的单个单元相比,并联可明显提高系 统可靠性(特别是n=2时)
– 当并联过多时可靠性增加减慢
1.0 0.8 0.6 n=5 n=4 n=3 n=2 n=1 t
Rs(t)
0.4
0.2
并联单元数与系统可靠度的关系
并联系统小结
并联系统的失效概率低于各单元的失效概率 并联系统的平均寿命高于各单元的平均寿命 并联系统的可靠度大于单元可靠度的最大值 并联系统的各单元服从指数分布,该系统不再服 从指数分布 随着单元数的增加,系统的可靠度增大,系统的 平均寿命也随之增加,但随着数目的增加,新增 加单元对系统可靠性及寿命提高的贡献变得越来 越小
• 即使单元故障率都是常数,但并联系统的故障率不再是 常数,而是随着时间的增加而增大,且趋向于λ
当系统各单元的寿命分布为指数分布时,对于 n个相同 单元的并联系统,有
Rs (t ) 1 (1 e ) 1 1 1 Rs (t )dt 0 2 n
1t
e
2t
e
2 t
( 1 2 )t
1 2 t
s (t )
1e
1t
2e 1 2 e e 1t e 2t e 1 2 t
1
0
Rs (t )dt
1
1
2
1 1 2
并联模型
旁联系统
组成系统的各单元只有一个单元工作,当工作单 元故障时,通过转换装置接到另一个单元继续工 作,直到所有单元都故障时系统才故障,称为非 工作贮备系统,又称旁联系统
旁联系统与并联系统的区别
• 并联系统中每个单元一开始就同时处于工作状 态,旁联系统中仅用一个单元工作,其余单元 处于待机工作状态 • 并联系统在工作中可能失效,而旁联系统储备 单元可能在储备期内失效 • 旁联系统还取决于故障监测和转换装置的可靠 性
串并混联可修系统的可用度分析及应用研究
串并混联可修系统的可用度分析及应用研究在可靠性工程中,串并混联系统是常用的一类混联系统,由若干个并联子系统串联而成或若干个串联子系统并联而成,即为串并联系统和并串联系统。
串并混联可修系统是工程中应用非常广泛的一类系统,在发电站中的电力传输系统和燃煤供给机械系统、污水处理系统、供暖系统、生产线系统和计算机网络传输系统等方面都有大量的应用。
串并混联不可修系统的可靠性理论已经比较成熟,与其相比,串并混联可修系统的可靠性建模和分析相对比较复杂。
近年来串并混联可修系统可靠性在理论研究和工程应用中取得了一定的进展,但还存在一些尚未完善的理论和亟待解决的问题。
本文针对工程实际中系统设计者改进串并混联可修系统可用度方法的多样性以及系统所表现出的组成单元各异、状态繁多、相关性复杂和数据稀缺等特征,在串并混联可修系统的可用度分析、设计及应用上进行研究,给出切实可行的分析方法和设计方案,进而为相关工程应用问题提供一定的参考依据。
首先,在部件失效独立下,对常规二态和流量传输型多状态串并混联可修系统的可用度改进及等效设计问题进行了分析。
利用因子改进法和冗余改进法改进系统设计,比较不同方法改进系统的可用度,提出了可用度等效因子概念,引入两种类型的可用度等效因子,对系统可用度进行了等效设计分析,解决了部件的失效率减小到什么程度或修复率增加到什么程度才能获得与利用冗余改进方法改进系统所得可用度等效的问题。
其次,在部件失效相关下,对串并混联系统中的串并联可修系统可用度进行了分析。
利用与工作部件个数有关的失效相关函数以及提出的改进失效相关函数,定量地分析了系统部件的冗余失效相关性及确定失效相关强度等级。
根据Markov 过程理论和矩阵分析方法对并联子系统的稳态概率进行了详细分析,给出了冗余失效相关下的系统可用度,分析了失效相关性对系统可用度的影响,并且对系统可用度进行了等效设计分析。
然后,在部件参数模糊下,对串并混联多状态可修系统的模糊状态概率和模糊可用度进行了分析。
可靠性串并联模型
可靠性串并联模型
在进行嵌入式系统设计的时候,为了保证部分关键环节的可靠性,会采取并联备份的系统结构形式,以期实现系统可靠性的成倍提升,这时一般会采取可靠性并联模型结构形式。
须注意的是,系统可靠性的串、并联模型和系统功能框图的串、并联模型没有直接的等同关系。
如(图1)。
图中B、C为电流输入端,D端接负载,作为D端的15A为额定负载电流,从功能上看,B和C两条路径的供电电路组成一个并联关系,但在可靠性模型的串并联关系上,它并不是并联关系,因为B和C中的任何一条路径都不能独立完成对15A的供电,所以其在功能框图上的并联结构(图1,功能框图),在可靠性模型上却为串联结构(图1,可靠性模型),反而因为多了一路的电缆,增加了一个焊点和电缆失效的可能性。
而当B、C的电缆指标改为20A的时候(图2),任何一路均可以满足D端的15A电流输出,此时,B和C就互为备份,其可靠性模型结构形式就变为了并联结构,这种结构的电路可靠性将大大提升。
串联结构系统可靠度为:R=Rb*Rc;
并联结构系统可靠度为:R=1-(1-Rb)*(1-Rc)
可靠性串、并联模型的建立,主要有两个用途,一是为系统可靠性预计和分配的基础;二是提供对系统关键可靠性节点的分析思路,比如对于有AC电源和后备电池供电的便携移动设备,从可靠性串、并联结构模型出发,电源供电部分是并联结构,按键部分与电源之间反而是串联结构,如此则按键面膜的可靠性比电源模块对系统功能可靠性的影响要关键得多。
不同类型三部件串并联系统的可靠性分析
不同类型三部件串并联系统的可靠性分析张民悦;陈艳丽【摘要】应用时齐Markov过程,对由三个不同型部件组成的串并联系统,分两部分考虑:1)针对具有转换开关,但转换开关不完全可靠的串并联不可修系统;2)针对各部件均能"修复如新",系统只有一个修理工的串并联可修系统;并假定两类系统中各部件寿命的分布为指数分布,状态空间为离散空间,建立系统的模型.通过对模型分析求解出这两类系统的可靠性指标的解析表达式.%By using the homogeneous Markov process and according to the fact that the serial-parallel system was composed of three non-identical components, this system was taken separately into consideration with two parts: 1) one with change-over switch in non-repairable serial-parallel system with not completely reliable switch; 2) another being series-parallel repairable system with only a single repairman, and its components being able to be repaired “as good as new”. In these two parts, the service life distribution of components were assumed to be exponential, and the state space was a discrete one. By setting up and analyzing the system model, the expression of a series of reliability guideline was obtained for these two systems.【期刊名称】《兰州理工大学学报》【年(卷),期】2011(037)002【总页数】4页(P127-130)【关键词】不同型部件;串-并联系统;不完全可靠开关;可靠性指标【作者】张民悦;陈艳丽【作者单位】兰州理工大学,理学院,甘肃,兰州,730050;兰州理工大学,理学院,甘肃,兰州,730050【正文语种】中文【中图分类】O213.2对于由三个不同部件组成的串-并联系统所做的研究,大致可分为两类:1)在对具有转换开关的系统所做的研究中,大多数的研究是针对贮备系统(包括温贮备和冷贮备两种系统)[1-4],文献[2]讨论开关完全可靠的三部件温贮备系统,文献[3]讨论转换开关不完全可靠的热贮备系统,文献[4]讨论开关寿命连续型三部件温贮备系统,通过对模型分析,求解出系统的一系列可靠性指标,但是对于由不同部件组成的,具有转换开关,且转换开关不完全可靠的串-并联系统的研究较为少见.2)对于由多个部件,一个修理工构成的串-并联系统的研究是一个由浅入深的过程,但对由多个部件构成的可修系统的研究,大多是在假定每次只有一个部件失效的前提下进行的[5-6];而实际上,系统在修理故障部件时,工作部件或储备部件完全有可能同时发生故障.鉴于以上原因,本文分两部分考虑三个不同部件组成的串-并联系统:1)针对转换开关不完全可靠,不同型部件的串-并联不可修系统进行分析,建立模型并求解出系统可靠度R(t)和首次故障前的平均时间MTTF等可靠性指标的解析表达式.2)构造了由三不同型部件串-并联,各部件均能“修复如新”,同时假定系统可以同时有多个部件发生故障,并且当修理工在修理故障部件时,其他工作部件或储备部件仍有可能发生故障的系统,研究系统的可靠性指标.1 转换开关不完全可靠的三不同部件串-并联不可修系统1.1 模型描述1.1.1 系统图图1为系统图.系统由三个不相同部件串-并联组成,其中第一个子系统和第二个子系统串联,第一个子系统是由一个部件1组成,第二个子系统是由两个不相同的部件2,3并联组成.部件1,2,3不同型.图1 系统图Fig.1 System map1.1.2 模型假设考虑图1结构的系统,系统假定如下:1)假定系统中各部件不同型,它们的寿命分别为X1,X2,X3,并设子系统的寿命分别为 XA,XB;2)各部件的寿命分布均遵从指数分布[4],其参数分别为λ1,λ2,λ3,且相互独立;3)假定转换开关不完全可靠[1],转换开关的寿命XK分布遵从参数为λK的指数分布;4)由于系统是由两个子系统A,B串联而成,而系统的正常必须是其两子系统都正常工作,但系统的正常工作是通过转换开关正常[2]来连接两子系统工作的,因此,当转换开关失效,系统也立即失效.1.2 模型分析1.2.1 先考虑子系统B.将该子系统考虑为两不同部件并联的系统,由并联系统的寿命为[7]则该系统的寿命为1.2.2 考虑整个系统将系统考虑为三个不同部件串联的不可修系统,由串联系统的寿命为[7]则系统的寿命为1.3 系统可靠性求解1.3.1 子系统B的可靠性指标1.3.2 系统的可靠性指标由1.2.2得系统的寿命为依据串联系统的可靠性指标的求解,可以得到整个系统的可靠性指标如下:1)可靠度而两子系统A,B是两个相互独立的子系统,因此上式可转化为2 三不同部件串-并联可修系统的可靠性分析2.1 模型的数学描述2.1.1 系统图系统由三个不相同部件串-并联组成,其中第一个子系统和第二个子系统串联,第一个子系统是由一个部件A组成,第二个子系统是由两个相同的部件B并联组成。
串、并联电路特点及其应用
在多个设备或电器需要同时供电 的情况下,并联电路可以确保电 流或功率的均衡分配,避免设备
过载。
扩展电流容量
在需要大电流的场合,并联电路可 以增加总电流容量,满足高负载的 需求。
增加可靠性
通过并联多个相同的设备或电器, 可以提高系统的可靠性,因为即使 其中一个设备出现故障,其他设备 仍能继续工作。
感谢您的观看
THANKS
பைடு நூலகம்
04
串、并联电路的实例分析
串联电路实例分析
串联电路的实例
手电筒电路、汽车灯光系 统等。
串联电路特点
电流处处相等,总电压等 于各分电压之和,总电阻 等于各分电阻之和。
串联电路的应用
在需要多个电器同时工作 的情况下,可以通过串联 电路实现同时供电和控制。
并联电路实例分析
并联电路的实例
家庭用电系统、电脑电源等。
03
串、并联电路的应用
串联电路的应用
01
02
03
电池供电设备
串联电池可以提供更高的 电压,满足某些设备的运 行需求。
电子设备
在电子设备中,串联电路 可以用于控制电流和电压 的分配,确保设备正常运 行。
照明系统
串联的LED灯可以用于构 建长距离的照明系统,通 过串联电阻来控制电流和 亮度。
并联电路的应用
深入了解串、并联电路的特点有助于更好地理解和应用电路理论,为实际工程应用 提供理论支持。
对未来研究的展望
随着科技的发展,电路理论的 应用范围不断扩大,对串、并 联电路的研究也将不断深入。
随着新材料的出现和电路设计 技术的进步,串、并联电路的 性能和应用将得到进一步提升。
对于串、并联电路的深入研究, 有助于推动电路理论的进一步 发展,为未来的科技发展提供 更多可能性。
利用实例分析电路中的串并联关系
串联电路的应用场景
电流控制:通过串联电阻、电感或电容来控制电路中的电流。 分压电路:通过串联电阻实现分压,用于电源供应、信号处理等。 温度传感器:利用串联热敏电阻实现温度测量和控制。 电压表:串联电阻用于提高电压表的测量范围。
并联电路的应用场景
照明电路:家庭和商 业场所的照明系统通 常采用并联电路,方 便控制和扩展
电压特点:总电 压等于各用电器 电压之和
电阻特点:总电 阻等于各用电器 电阻之和
分压作用:各用 电器电压与电阻 成正比
并联电路的特点
电流流向:电 流在并联电路 中从电源正极 出发,分别流 经各个支路, 最后回到电源
负极
电压特点:各 支路电压相等, 等于电源电压
电流特点:干 路电流等于各 个支路电流之
优点:电流处处相等,便于控制电流
缺点:各用电器相互影响,一处断处处断
并联电路的优缺点比较
优点:各支路电压相等,总 电流等于各支路电流之和, 便于实现自动化控制
缺点:各支路相互影响,容 易发生短路,需要定期维护 和检查
THANK YOU
汇报人:XX
电路中的串并联关系
汇报人:XX
串并联电路的定义 串并联电路的特点 串并联电路的实例分析 串并联电路的应用场景 串并联电路的优缺点比较
串并联电路的定义
串联电路定义
电流流向:电流从电源正极 出发,依次流过每一个元件, 最后回到电源负极
串联电路:由两个或两个以 上的元件逐个顺次连接起来 的电路
开关控制:串联电路中,开 关控制整个电路的通断
故障影响:串联电路中,一 个元件发生故障,整个电路
都会受ቤተ መጻሕፍቲ ባይዱ影响
并联电路定义
定义:两个或多个电路元件并 排连接,每个元件上的电压相 等,电流之和等于总电流。
串并联电路的可靠性问题
串并联电路的可靠性问题乐安县第二中学何小英随着科学技术的发展,串、并联电路在日常生活及生产中时常可见F面我们用概率知识来研究串、并电路工作的可靠性问题。
一、简单串、并联电路正常工作的概率例1 如图1,用A、B、C三种不同的元件连接成两个系统:串联系统N i和并联系统N2,当元件A、B、C正常工作的概率分别为0.7、0.8、0. 9时,分别求出N i、N2正常工作的概率。
分析与解系统N i是串联,A、B、C 相互独立,只有同时工作N i才会正常工作,记其为事件图1A •B • C,根据相互独立事件同时发生的概率计算公式,所以P(N i) =P(A -B -C) =P(A) -P (B) • P (C) =0.7X 0.8X 0. 9=0.504系统N2是并联电路,A、B、C只要至少有一个正常工作,则系统N2 就能正常工作,正常工作的事件有:A -B・C,A -B・C,A -B・C,A -B -C,A •B • C, A • B • C, A • B • C共七种,它们彼此为互斥事件P (2)就等于这七种事件的概率之和,而这七种事件的对立事件有 A • B •C 一种。
P ( N2) =i - P (A • B • C)=i —P (A) • P ( B) • P (C)=i —(i —0.7) (i —0.8) (i—0.9)=i —0.006=0.994可见并联电路比串联电路工作可靠性要大得多,譬如收音机或电视机电路里的桥式整流电源电路及推挽输出电路等都是比较可靠的工作电路。
对于多个元件组成的串联电路或并联电路的可靠性问题,仿照例i的计算方法类似地可计算出其正常工作的概率。
因此例i 给我们解决串、并联电路正常工作的概率问题提供了一种解题模式:就是串联电路正常工作.. 的概率等于各元件正常工作的概率之积 ;并联电路正常工作的概率等于 1• •••••••••••••••• •••••••••••• •• 减去各元件不能正常工作的概率之积的差 ,这样两个电路可靠性简单模型 是我们今后研究复杂电路可靠性的基础。
