计算机组成原理(中央处理器)讲述
十六位体系结构计算机组成原理
十六位体系结构计算机组成原理
十六位体系结构计算机组成原理是指计算机的硬件和软件组成原理，可以分为以下几个部分：
1.中央处理器(Central Processing Unit, CPU)：负责执行计算机指令和进行数据处理。
CPU包括指令寄存器、程序计数器、算术逻辑单元(ALU)和寄存器等。
2.存储器：存储器包括主存储器和辅助存储器。
主存储器用于存储正在运行的程序和数据，可分为RAM和ROM。
辅助存储器用于长期存储程序和数据，如硬盘、光盘等。
3.输入输出设备：用于与外部设备进行数据交互，如键盘、鼠标、打印机、显示器等。
4.总线(Bus)：计算机内各个部件之间传送数据和控制信息的通道。
总线分为数据总线、地址总线和控制总线。
5.指令系统：计算机的指令系统决定了计算机的操作特性和功能。
按照十六位体系结构，指令由16位表示，可以包括逻辑运算、算术运算、存储和转移等操作。
6.中断系统：用于处理紧急情况和异步事件，如异常中断、硬件中断和软件中断等。
7.时钟系统：用于同步计算机内各个部件的工作节奏和时序，提供时钟脉冲。
8.控制单元(Control Unit)：负责控制计算机的操作，根据指令操作码的不同，控制单元产生特定的控制信号和时序信号，控制各个部件的工作。
9.运算器(アrithmetic and Logic Unit, ALU)：负责进行算术运算和逻辑运算，包括加法、减法、乘法、除法和与、或、非、异或等逻辑运算。
以上是十六位体系结构计算机组成原理的基本内容，具体实施中可能会有一些差异。
计算机组成原理课件第六章中央处理器6.1
6.1.2中央处理器的基本结构
• 主存储器中存放数据和指令。 • CPU要从主存读取数据或指令，则必须给出该数据的主存单元地址到
MAR中，并向存储器发送读操作信号，然后等待数据从主存读出并存 放到存储器总线的数据总线上。CPU读主存储器时发出的读信号定义 为RM。 • CPU要向主存写入数据，则必须给出主存单元地址到MAR中，然后 通过存储器地址总线选中要访问的单元，同时把数据送到存储器数据 寄存器MDR中，再送到存储器数据总线，最后向存储器发送写操作信 号，然后等待数据写入到主存单元中。CPU写主存储器时发出的写信 号定义为WM。 • 主存储器完成读写操作会向CPU发送存储器操作完成信号MFC （Memory Function Completed）。
• （4）异常和中断处理 – 计算机出现某些异常情况，如算术运算溢出等，或者某些外部设 备发出“中断请求”信号，那么在执行完当前指令后，CPU要停 止当前的程序，转去处理这些异常的中断服务程序。当处理完毕 后，再返回原程序继续运行。
• 计算机中控制器就这样周而复始地取指令、分析指令、执行指令，再 取指令、再分析指令、再执行指令……直到程序结束或出现外来的干 预为止。
• 主存储器外部有地址总线 和数据总线。
• CPU内部各模块通过一条 公共总线相连，是内部总 线。
• 存储器总线经由存储器数 据寄存器MDR和存储器地 址寄存器MAR连到CPU内 部数据总线。
6.1.2中央处理器的基本结构
• 存储器地址寄存器MAR用来保存当前CPU所访问的内存 单元地址。由于CPU和内存之间有速度差异，所以必须使 用地址寄存器来保存地址信息，直到内存读写操作完成。

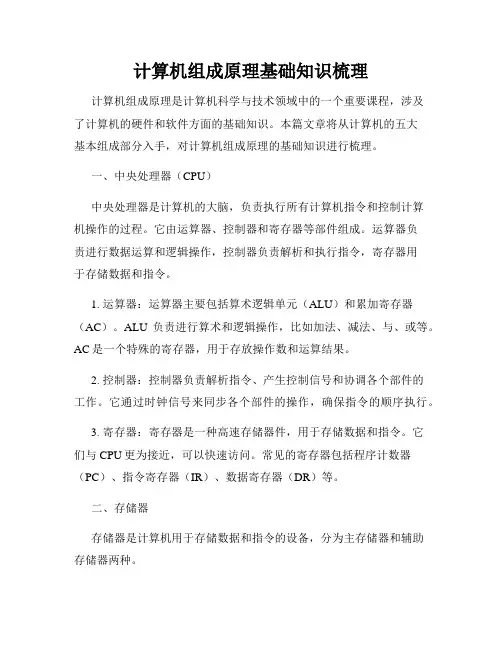

计算机组成原理基础知识梳理
计算机组成原理基础知识梳理计算机组成原理是计算机科学与技术领域中的一个重要课程，涉及了计算机的硬件和软件方面的基础知识。
本篇文章将从计算机的五大基本组成部分入手，对计算机组成原理的基础知识进行梳理。
一、中央处理器（CPU）中央处理器是计算机的大脑，负责执行所有计算机指令和控制计算机操作的过程。
它由运算器、控制器和寄存器等部件组成。
运算器负责进行数据运算和逻辑操作，控制器负责解析和执行指令，寄存器用于存储数据和指令。
1. 运算器：运算器主要包括算术逻辑单元（ALU）和累加寄存器（AC）。
ALU负责进行算术和逻辑操作，比如加法、减法、与、或等。
AC是一个特殊的寄存器，用于存放操作数和运算结果。
2. 控制器：控制器负责解析指令、产生控制信号和协调各个部件的工作。
它通过时钟信号来同步各个部件的操作，确保指令的顺序执行。
3. 寄存器：寄存器是一种高速存储器件，用于存储数据和指令。
它们与CPU更为接近，可以快速访问。
常见的寄存器包括程序计数器（PC）、指令寄存器（IR）、数据寄存器（DR）等。
二、存储器存储器是计算机用于存储数据和指令的设备，分为主存储器和辅助存储器两种。
1. 主存储器：主存储器是计算机中数据和程序的主要存放地点，也是CPU能直接访问的存储器。
常见的主存储器包括随机存储器（RAM）和只读存储器（ROM）两种。
- RAM：RAM是一种易失性存储器，即断电后数据会丢失。
它具有读写功能，用于临时存储数据和程序。
RAM可以按字节寻址，可以被CPU任意读写。
- ROM：ROM是一种只读存储器，其中存放的是永久性数据和程序，不会因为断电而丢失。
ROM的内容只能被读取，不能被修改。
2. 辅助存储器：辅助存储器是一种用于扩展计算机存储容量的设备，如硬盘、光盘和闪存等。
辅助存储器的容量大、速度慢，主要用于长期存储数据和程序。
三、输入输出设备输入输出设备用于实现计算机与外部环境之间的数据交互。
1. 输入设备：输入设备用于将外部信息输入计算机，如键盘、鼠标、扫描仪等。
计算机组成原理(本全)课件
目录
CONTENTS
• 计算机系统概述 • 中央处理器(CPU) • 存储器系统 • 输入输出(I/O)系统 • 计算机的体系结构 • 计算机的软件系统
01 计算机系统概述
计算机的发展历程
第一代计算机
电子管计算机，20世纪40年代 中期至50年代末期，主要用于
军事和科学研究领域。
CPU每个时钟周期执行的指令数，是 衡量CPU性能的重要指标。
03 存储器系统
存储器的分类和作用
分类
根据存储器的功能和位置，可以分为内存和外存两大类。内存是计算机内部存储器，用 于存放运算数据和程序代码；外存则是计算机外部存储器，用于长期保存大量数据和程
序。
作用
存储器是计算机的重要组成部分，它负责存储程序运行过程中所需的数据、指令等信息 ，使得CPU能够快速、准确地读取和写入数据，从而完成程序的执行。
软件系统
包括系统软件和应用软件两大类。
操作系统
是计算机的软件系统中最基本、最重要的部分，负责 管理和调度计算机的软硬件资源。
计算机的工作原理
二进制数制
计算机内部采用二进制数制进行运算和存储。
指令和程序
计算机按照程序中预定的指令序列进行自动执 行。
存储程序原理
将程序和数据存储在计算机内部，根据指令从存储器中取出数据和指令进行运 算和传输。
内存的工作原理和组织结构
工作原理
内存由多个存储单元组成，每个单元可以存储一个二进制数 。当CPU需要读取或写入数据时，会通过地址总线发送地址 信号，内存控制器根据地址信号找到对应的存储单元，完成 数据的读取或写入操作。
组织结构
内存的组织结构通常采用线性编址方式，即将内存单元按照 一定顺序排列，每个单元都有一个唯一的地址。内存的容量 大小由地址总线的位数决定，地址总线位数越多，可访问的 内存单元数量就越多。
计算机组成原理 第五章 中央处理器
主编 薛胜军教授
计算机组成原理
第五章 中央处理器
5）地址寄存器(AR，Address Register) 地址寄存器用来保存当前CPU所访问的内存单元的地 址。由于在内存和CPU之间存在着操作速度上的差别， 所以必须使用地址寄存器来保持地址信息，直到内存的 读／写操作完成为止。当CPU和内存进行信息交换，即 CPU向主存储器存／取数据时，或者CPU从主存中读出 指令时，都要使用地址寄存器和缓冲寄存器。同样若将 外围设备的设备地址作为像内存的地址单元那样来看待， 则当CPU和外围设备交换信息时可同样使用地址寄存器 和缓冲寄存器。地址寄存器的结构和缓冲寄存器、指令 寄存器一样，通常使用单纯的寄存器结构。信息的存入 一般采用电位—脉冲式，电位输入端对应数据信息位， 脉冲输入端对应控制信号，在控制信号作用下，瞬时地 将信息打入寄存器。
1）程序计数器(PC，Program Counter) 程序计数器(PC)就是能够具体指出下一条指令的地址的部件，又称作 指令计数器。在程序开始执行前，必须将它的起始地址，即程序的第一条 指令所在的内存单元地址(程序入口)送入PC，此时PC的内容即是从内存 提取的第一条指令的地址。当执行指令时，CPU将自动修改PC的内容， 以便使其保持总是将要执行的下一条指令的地址。由于大多数指令都是按 顺序来执行的，所以修改的过程通常只是简单地对PC加1。但是，当遇到 转移指令时，后继指令的地址(即PC的内容)必须从指令寄存器中的地址字 段取得。在这种情况下，下一条从内存取出的指令将由转移指令来规定。
9
主编 薛胜军教授
计算机组成原理
第五章 中央处理器
4)状态标志寄存器 状态标志寄存器用来保存由算术指令和逻辑指令运行 或测试的结果而建立的各种条件码内容，如运算结果进位 标志(C)，运算结果溢出标志(V)，运算结果为零标志(Z)， 运算结果为负标志(N)，等等。这些标志位通常分别由1位 触发器保存。除此之外，状态标志寄存器还用来保存中断 和系统工作状态等信息，以便CPU和系统能及时了解机 器运行状态和程序运行状态。 运算器的主要作用是：

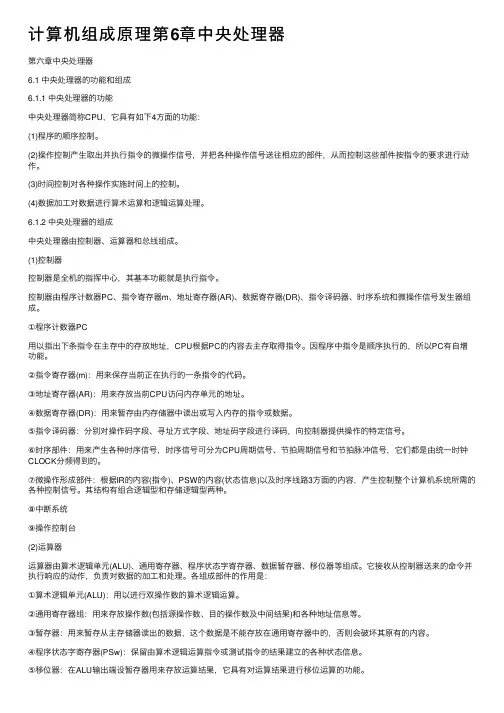

计算机组成原理第6章中央处理器
计算机组成原理第6章中央处理器第六章中央处理器6.1 中央处理器的功能和组成6.1.1 中央处理器的功能中央处理器简称CPU，它具有如下4⽅⾯的功能：(1)程序的顺序控制。
(2)操作控制产⽣取出并执⾏指令的微操作信号，并把各种操作信号送往相应的部件，从⽽控制这些部件按指令的要求进⾏动作。
(3)时间控制对各种操作实施时间上的控制。
(4)数据加⼯对数据进⾏算术运算和逻辑运算处理。
6.1.2 中央处理器的组成中央处理器由控制器、运算器和总线组成。
(1)控制器控制器是全机的指挥中⼼，其基本功能就是执⾏指令。
控制器由程序计数器PC、指令寄存器m、地址寄存器(AR)、数据寄存器(DR)、指令译码器、时序系统和微操作信号发⽣器组成。
①程序计数器PC⽤以指出下条指令在主存中的存放地址，CPU根据PC的内容去主存取得指令。
因程序中指令是顺序执⾏的，所以PC有⾃增功能。
②指令寄存器(m)：⽤来保存当前正在执⾏的⼀条指令的代码。
③地址寄存器(AR)：⽤来存放当前CPU访问内存单元的地址。
④数据寄存器(DR)：⽤来暂存由内存储器中读出或写⼊内存的指令或数据。
⑤指令译码器：分别对操作码字段、寻址⽅式字段、地址码字段进⾏译码，向控制器提供操作的特定信号。
⑥时序部件：⽤来产⽣各种时序信号，时序信号可分为CPU周期信号、节拍周期信号和节拍脉冲信号，它们都是由统⼀时钟CLOCK分频得到的。
⑦微操作形成部件：根据IR的内容(指令)、PSW的内容(状态信息)以及时序线路3⽅⾯的内容，产⽣控制整个计算机系统所需的各种控制信号。
其结构有组合逻辑型和存储逻辑型两种。
⑧中断系统⑨操作控制台(2)运算器运算器由算术逻辑单元(ALU)、通⽤寄存器、程序状态字寄存器、数据暂存器、移位器等组成。
它接收从控制器送来的命令并执⾏响应的动作，负责对数据的加⼯和处理。
各组成部件的作⽤是：①算术逻辑单元(ALU)：⽤以进⾏双操作数的算术逻辑运算。
②通⽤寄存器组：⽤来存放操作数(包括源操作数、⽬的操作数及中间结果)和各种地址信息等。
计算机组成原理(本全PPT)
用作固件存储，如BIOS、固件等。
外存储器
特点
容量大、价格低、速度慢、数据可长期保存。
分类
机械硬盘（HDD）和固态硬盘（SSD）。
外存储器
应用
作为计算机的主要存储设备。
特点
容量大、价格低、速度慢、数据可长期保存。
外存储器
分类
CD、DVD和蓝光光盘等。
应用
用于数据备份和存储。
高速缓存(Cache)
址和控制信号。
总线按照传输信号类型可以分为 数据总线、地址总线和控制总线。
总线按照连接部件可以分为内部 总线和外部总线，内部总线连接 计算机内部各部件，外部总线连
接计算机与外部设备。
主板的结构与功能
主板的结构包括
处理器插座、内存插槽、扩展插槽、硬盘接口、电源接 口等。
主板的功能包括
提供各部件之间的连接，实现数据传输和控制信号传递 ；保障系统的稳定性和可靠性；提供系统扩展能力。
I/O数据传输方式
优点
CPU可以执行其他任务，适用于高速I/O 设备。
VS
缺点
需要设置中断控制器，实现起来较为复杂 。
I/O数据传输方式
优点
CPU不直接参与数据传输，适用于大数据块 传输。
缺点
需要设置DMA控制器，成本较高。
I/O设备控制方式
要点一
优点
简单、易于实现。
要点二
缺点
CPU效率低下，适用于慢速I/O设备。
计算机组成原理(本全ppt)
• 计算机系统概述 • 中央处理器(CPU) • 存储器系统 • 输入输出系统(I/O) • 总线与主板 • 计算机系统性能评价与优化
01
计算机系统概述
计算机的发展历程
组成原理与计算机体系结构
组成原理与计算机体系结构计算机是一个非常复杂的系统，它在现代社会中扮演着至关重要的角色。
那么，计算机是如何诞生的呢？它的组成原理又是什么呢？本文将为大家介绍计算机的组成原理和体系结构，希望能够帮助大家更好地理解计算机。
一、计算机的组成原理计算机是由许多不同的部件组成的，这些部件需要相互配合才能正常工作。
计算机的主要组成部分包括：中央处理器（CPU）、随机存储器（RAM）、硬盘、输入设备和输出设备等。
下面将分别介绍这些部件。
1、中央处理器中央处理器是计算机的“大脑”，它负责处理所有的指令和数据。
中央处理器包括两个重要的部分：控制单元和算术逻辑单元。
控制单元的主要功能是从内存中取出指令并执行它们，而算术逻辑单元则是负责执行各种算数和逻辑运算。
2、随机存储器随机存储器是计算机的内存，它用于暂时存储数据和指令。
随机存储器的容量和速度非常重要，它们直接影响计算机的性能。
3、硬盘硬盘是计算机的主要存储设备，它用于长期存储数据和程序。
硬盘的容量随着技术的发展而不断增加，目前最大的硬盘容量已经达到数十TB。
4、输入设备和输出设备输入设备和输出设备也是计算机的主要组成部分。
输入设备包括键盘、鼠标、扫描仪等，而输出设备则包括显示器、打印机、喇叭等。
二、计算机体系结构计算机体系结构是计算机硬件和软件之间的接口，它描述了计算机的组成和运行方式。
计算机体系结构包含两个层次：指令集体系结构和微体系结构。
下面将分别介绍这两个层次。
1、指令集体系结构指令集体系结构是计算机处理器和编译器之间的接口。
它定义了计算机所支持的指令集以及这些指令的语法和语义。
指令集体系结构包含许多方面，比如地址模式、数据类型、寄存器、中断和异常等。
2、微体系结构微体系结构是计算机处理器内部的设计，它描述了如何实现指令集体系结构。
微体系结构包括处理器中的电路、指令流水线、分支预测、缓存和总线等。
三、计算机体系结构的发展计算机体系结构的发展经历了几个重要的阶段。
计算机组成原理第5章 中央处理器
19
第二节 一、指令执行分析 任何一条指令的执行都要经过读取指令、分析 指令和执行指令三个阶段。指令执行过程一般可分 为：1）取指令 2 3 4 5
20
图5.5
流水处理
21
二、 计算机的功能是执行程序。执行程序时，计算 机操作由一系列指令周期组成，每个周期执行一条 机器指令，而每个指令周期又由若干个机器周期组 成，一种通常的办法是分解成取指、取操作数、执 行和中断，只有取指和执行周期总是必有的。 1 2 图
10
二、时序控制方式 计算机的基本任务是执行指令。执行一条指令 的过程是分为若干步来实现的，每一步对应某些微 操作。由于不同指令所对应的微操作及繁简程度大 不相同，因而每条指令和每个微操作所需的执行时 间也不相同，这就需要引入时序信号来对这些微操 作进行定时控制。时序控制方式，就是指微操作与 时序信号之间采取何种关系。按照同步或非同步的 关系，可将时序控制方式分为同步控制和异步控制
13
计算机从取指令到执行完指令所需要的时间称 为指令周期。不同的指令，其功能不同，其指令周 期长短也就可以不同。在系统中，通常不为指令周 期设置时间标志信号，因而也不将其作为时序的一 级。时序信号通常划分为三级，即机器周期、节拍
14
图5.2
时序系统结构框图
15
3) 异步控制方式中没有统一的时钟信号，各部件 按自身固有的速度工作，通过应答方式进行联络， 常见的应答信号有准备好（READY）或等待（ WAIT
16
图5.3 多级时序
17
图5.4
异步应答流程
18
在CPU中，控制器的任务是决定在什么时间、 根据什么条件、发什么命令、做什么操作。因此， 产生微命令的基本依据是时间、指令代码、状态、 外部请求等。这些信息或作为逻辑变量，经组合逻 辑电路产生微命令序列；或形成相应的微程序地址， 通过执行微指令直接产生微命令序列。按照微命令 的产生方式，可将控制器分为组合逻辑控制器和微
计算机组成原理中央处理器与流水线技术
计算机组成原理中央处理器与流水线技术计算机组成原理是计算机科学中的基础课程之一，它主要研究计算机系统的硬件组成和工作原理。
而中央处理器（Central Processing Unit，简称CPU）作为计算机的核心部件之一，承担着指令的译码、执行和数据处理等关键任务。
为了提高CPU的运行效率和性能，流水线技术被引入其中。
本文将对计算机组成原理中央处理器以及流水线技术进行探讨。
一、中央处理器的基本结构和功能中央处理器作为计算机系统的核心，它主要由控制器和运算器两部分组成。
其中，控制器负责对指令的解码和控制，而运算器则负责执行这些指令并进行数据的处理。
控制器是中央处理器的指挥中枢，它接收来自主存储器的指令，并对其进行解码和分析。
解码后的指令将被传送到运算器，根据指令的要求，运算器会执行相应的运算操作，并将结果返回到主存储器或其他设备。
运算器主要由算数逻辑单元（ALU）和寄存器组成。
ALU负责执行各种算术运算和逻辑运算，寄存器则用于存储指令和数据。
在运算过程中，ALU可以根据指令的要求，通过寄存器之间的数据传输和运算来完成各种运算操作。
二、中央处理器与流水线技术的关系为了提高CPU的执行效率和性能，流水线技术被引入其中。
流水线技术是基于指令级并行的思想，将指令的执行过程划分为多个子任务，并通过流水线的方式并行执行这些子任务，从而提高CPU的吞吐量。
1. 流水线技术的原理流水线技术将整个指令的执行过程划分为多个阶段，每个阶段完成一个特定的操作。
这些阶段依次连接在一起，形成一个流水线。
当一个指令进入流水线后，它会按照顺序经过各个阶段的处理，直至完成。
而在同一时刻，不同指令的不同阶段可以并行执行，从而提高了整个流水线的效率。
2. 流水线技术的优势流水线技术的引入使得CPU能够同时处理多条指令，提高了整体的执行效率。
同时，流水线技术还具有以下几个优点：（1）资源复用：不同阶段的操作可以使用相同的硬件资源，提高硬件资源的利用率。
【拯救者】计算机组成原理
【拯救者】计算机组成原理
计算机组成原理是指计算机硬件系统的组成和工作原理。
计算
机由中央处理器（CPU）、内存、输入设备、输出设备和存储设备等
部件组成。
这些部件通过总线相互连接，实现信息的传输和处理。
首先，让我们从中央处理器（CPU）说起。
CPU是计算机的大脑，负责执行指令和处理数据。
它由控制单元和算术逻辑单元组成，控
制单元负责指令的解码和执行，而算术逻辑单元则负责进行算术运
算和逻辑运算。
CPU的工作原理是通过时钟信号来同步各个部件的
工作，按照指令集中的指令逐条执行。
其次，内存是计算机用来存储数据和程序的地方。
内存分为随
机存储器（RAM）和只读存储器（ROM）。
RAM用于临时存储数据和
程序，而ROM用于存储固化的程序和数据。
CPU可以通过地址总线
和数据总线与内存进行数据的读写操作。
除了CPU和内存，输入设备和输出设备也是计算机组成原理中
重要的部分。
输入设备如键盘、鼠标和触摸屏用于向计算机输入数据，而输出设备如显示器、打印机和音箱用于从计算机输出数据。
这些设备通过接口和控制器与CPU相连，实现数据的输入和输出。
最后，存储设备用于长期存储数据和程序。
常见的存储设备包括硬盘、固态硬盘和光盘。
它们通过接口与主板相连，可以在断电后保持数据的存储。
总的来说，计算机组成原理涉及到计算机硬件系统的各个部分以及它们之间的连接和工作原理。
了解这些原理有助于我们更深入地理解计算机的工作方式，从而更好地应用和维护计算机。
计算机组成原理详解掌握计算机核心知识
计算机组成原理详解掌握计算机核心知识计算机组成原理详解：掌握计算机核心知识计算机是现代社会发展的重要组成部分，而计算机组成原理是计算机科学与技术的核心知识之一。
本文将深入解析计算机组成原理的相关内容，帮助读者全面掌握计算机的核心知识。
一、计算机组成原理概述计算机组成原理是指计算机硬件和软件的组成与工作原理。
计算机硬件包括中央处理器（CPU）、内存、输入输出设备等，而计算机软件则包括操作系统、应用软件等。
了解计算机组成原理可以帮助我们更好地理解计算机的工作过程和原理。
二、计算机的基本结构计算机由硬件和软件两个层面构成。
1. 硬件结构计算机硬件结构包括中央处理器、存储器和输入输出设备。
- 中央处理器（CPU）是计算机的核心部件，主要用于执行指令、控制计算机的操作和处理数据。
- 存储器包括内存和外存，用于存储程序和数据。
- 输入输出设备包括键盘、鼠标、显示器等，用于与计算机进行交互。
2. 软件结构计算机软件结构分为系统软件和应用软件。
- 系统软件是控制计算机硬件和提供基本功能的软件，最重要的是操作系统。
- 应用软件是用户根据需要安装和使用的软件，例如办公软件、游戏软件等。
三、计算机的工作原理计算机的工作原理可以简单地分为五个阶段：取指令、译码、执行、访存和写回。
1. 取指令CPU从内存中读取指令，放入指令寄存器中。
2. 译码CPU解析指令，确定指令的操作类型和操作数。
3. 执行CPU根据指令的操作类型，执行相应的操作。
4. 访存CPU从内存或外设中读取数据，或将结果写入内存。
5. 写回将执行结果写回内存或外设。
四、计算机的数据表示计算机使用二进制表示数据，将数字、字符和图像等信息转换为二进制数进行存储和计算。
1. 数字表示计算机使用二进制表示数字，可以通过不同的编码方式表示正负数和小数。
2. 字符表示计算机使用字符编码来表示字符，包括ASCII码、Unicode等。
3. 图像表示计算机使用像素矩阵来表示图像，不同的颜色和灰度值通过二进制编码来表示。
计算机组成原理第5章中央处理器 PPT课件
IRo PCo
R2Y
R0X
A总线
DRi R0i
R3i
Xi
＋ －
DR R0 R1 R2 R3
X
ALU
DRo R0o
Y R3o Yi
B总线
G G
X＋YR0
IRi PCi ARi R/W IR PC AR M
IRo PCo
A总线
DRi R0i
R3i
Xi
＋ －
DR R0 R1 R2 R3
X
ALU
DRo R0o
地址总线ABUS
算术逻辑单元
0A+6L=U6
累加器AC 000 006
+1
取指 控制
操作控制器
时序产生器
执行 控制
时钟
状态 反馈
c
指令译码器
c
20 CLA 21 ADD 30 22 STA 40 23 NOP 24 JMP 21
30 000 006 31 40
ADD
0A0D0 D006
c
缓冲寄存器DR
ADD @ X 取指周期
C3
AC
PC
IR
C0
C4
时钟
CU 标志 … 控制信号
ALU
… …
控制 信号
C2 MM DD RR
C1 M A R
ADD @ X 间址周期
C3
AC
PPCC
IR
C0
时钟
CU 标志 … 控制信号
ALU
… …
控制 信号
C2 MM DD RR C5
C1 M A R
ADD @ X 执行周期
执行CLA指令
算术逻辑单元
计算机组成原理论述
计算机组成原理论述计算机组成原理是指计算机的各个组成部分以及它们之间的工作原理和相互关系。
计算机是由硬件和软件两个主要部分组成的，硬件是指计算机的实体部分，包括中央处理器（CPU）、存储器、输入输出设备等；软件是指计算机程序和数据。
首先，计算机组成原理的核心是中央处理器（CPU），它是计算机的大脑。
CPU由运算器、控制器和寄存器三部分组成。
运算器负责进行各种算术运算和逻辑运算，控制器负责控制计算机的操作流程，寄存器用于存储指令和数据等信息。
CPU通过指令周期的工作方式执行计算机指令，包括取指令、分析指令、执行指令和访问内存等。
其次，存储器是计算机的主要存储介质，分为主存储器和辅助存储器。
主存储器是CPU直接访问的内存储器，主要用于存放程序和数据。
辅助存储器是用于长期存储和备份数据的设备，如硬盘、光盘、磁带等。
除了CPU和存储器外，输入输出设备也是计算机组成的重要部分。
输入设备用于将外部数据输入到计算机中，如键盘、鼠标、扫描仪等；输出设备用于将计算机处理的结果输出给用户，如显示器、打印机、音箱等。
计算机组成原理还包括计算机总线和操作系统。
计算机总线是连接各个硬件设备的物理通道，按照功能可以分为数据总线、地址总线和控制总线。
数据总线用于传输数据、地址总线用于传输地址信息、控制总线用于控制各个硬件设备的操作。
操作系统是计算机的核心软件，它负责管理计算机的各个资源和协调各个程序的执行。
总之，计算机组成原理涉及到计算机的硬件和软件两个方面，了解计算机组成原理可以帮助我们更好地理解计算机的工作原理，提高计算机的性能和可靠性。
随着计算机技术的不断发展，计算机组成原理也在不断更新，例如并行计算、量子计算等新的技术正在不断涌现，为计算机的发展带来了新的机遇和挑战。
计算机组成原理通俗
计算机组成原理通俗计算机组成原理是指计算机硬件和软件的基本构成和工作原理，是计算机科学与技术的基础课程之一。
本文将以通俗易懂的方式介绍计算机组成原理的相关知识。
我们来了解一下计算机的基本组成部分。
计算机主要由中央处理器（CPU）、内存、硬盘、输入输出设备等组成。
其中，CPU是计算机的核心部件，负责执行各种计算和控制任务；内存用于存储数据和指令；硬盘用于长期存储数据；输入输出设备用于与外部环境进行信息交互。
计算机组成原理的核心思想是“冯·诺依曼体系结构”，也被称为存储程序计算机。
它的基本原理是将指令和数据存储在同一个内存中，通过控制器将指令和数据传送到CPU进行处理。
冯·诺依曼体系结构的优点是灵活性和可编程性，使得计算机能够根据不同的需求执行不同的任务。
在计算机组成原理中，指令的执行是一个重要的概念。
计算机通过执行指令来完成各种任务。
指令由操作码和操作数组成，操作码表示要执行的操作，操作数表示操作的对象。
计算机通过解码操作码和操作数，并根据其进行相应的操作。
除了指令执行，计算机组成原理还包括数据的存储和传输。
计算机内部的数据传输主要通过总线来实现。
总线是计算机各个部件之间传输数据和控制信号的通道。
总线分为数据总线、地址总线和控制总线三种类型。
数据总线用于传输数据，地址总线用于传输数据的地址，控制总线用于传输控制信号。
在计算机组成原理中，还有一个重要的概念是时钟。
时钟是计算机系统中的一个重要信号源，用于同步各个部件的工作。
计算机的工作节奏由时钟信号决定，时钟信号的频率越高，计算机的运行速度越快。
除了上述的基本概念，计算机组成原理还涉及到数字逻辑电路、存储器、输入输出系统、中断处理等内容。
数字逻辑电路主要用于处理和传输数据的逻辑运算；存储器用于数据的存储和读写；输入输出系统用于与外部设备进行数据交互；中断处理用于处理外部中断信号。
总结起来，计算机组成原理是指计算机硬件和软件的基本构成和工作原理。
计算机组成原理详解
计算机组成原理详解计算机组成原理是研究计算机系统的组成和工作原理的学科，它涉及计算机硬件和软件的各个方面，包括计算机的组件、功能模块、数据传输和处理等等。
在本文中，我们将详细介绍计算机组成原理的相关知识。
一、计算机的基本组成计算机是由硬件和软件两个部分组成的。
硬件部分包括中央处理器（CPU）、存储器、输入设备、输出设备和各种接口。
而软件部分则包括操作系统、应用软件和系统软件等。
1. 中央处理器（CPU）中央处理器是计算机的核心部件，它负责执行计算机的各种指令和数据处理操作。
CPU由控制器和运算器组成，其中控制器负责指令的解码和执行，而运算器负责数据的运算和处理。
2. 存储器存储器用于存储计算机运行时所需的数据和指令。
根据存储介质的不同，存储器可分为主存储器和辅助存储器两种。
主存储器用于存储当前正在执行的程序和数据，而辅助存储器则用于长期存储数据和程序。
3. 输入设备和输出设备输入设备用于向计算机输入数据和指令，常见的输入设备有键盘、鼠标和扫描仪等。
而输出设备则用于将计算机处理后的结果展示给用户，如打印机、显示器和音响等。
二、数据传输与控制数据传输是计算机组成原理中的重要内容之一，它指的是计算机内部和外部各个部件之间的数据传输和交换。
计算机通过总线系统实现各个组件之间的通信和数据传输。
1. 内部总线内部总线是计算机内部各个组件之间进行数据传输的通道，包括地址总线、数据总线和控制总线等。
地址总线用于传输指令和数据的地址，数据总线用于传输数据本身，而控制总线则用于传输控制信号。
2. 外部总线外部总线是计算机与外部设备之间进行数据传输的通道，包括系统总线、I/O总线和存储总线等。
系统总线连接CPU、内存和I/O设备，用于传输指令和数据。
I/O总线则用于连接输入设备和输出设备，实现数据的输入和输出。
三、指令的执行过程计算机执行程序的过程可以简化为取指令、译码、执行和存储结果等几个步骤。
具体流程如下：1. 取指令CPU从内存中取出一条指令，并将其存储在指令寄存器中。
计算机组成原理中央处理器CPU(共77张PPT)
第6页，共77页。
控制器的组成与主要功能
控制器的组成：
指令部件 程序计数器
指令寄存器 指令译码器 时序部件 脉冲源 节拍信号发生器
启停控制逻辑
微操作信号发生器
中断控制逻辑
控制器的主要功能：
从内存中取出一条指令，并指出 下一条指令在内存中的位置
对指令的操作码进行译码，并产生 相应的操作控制信号。比如，一次 内存读写操作，或一个算术逻辑运 算操作等。
0001001001001000 规律变化，从而输出节拍电位T0、T1、 T2、T3 。
4、控制器的核心部件
微操作信号发生器：控制器的核心部件，其功能是根据指令
操作码、状态信息和时序信号，产生各种微操作控制信号，以 便正确地建立数据通路，从而完成取指令和执行指令的任务。 根据产生微操作控制信号的不同方式，控制器分为组合逻辑型、 存储逻辑型以及组合逻辑与存储逻辑结合型三种。采用组合逻 辑实现的控制器称为组合逻辑控制器，采用存储逻辑实现的控 制器称为微程序控制器。
程序现在已经进行到第四条指令 “NOP”指令，这是一条空操作指令。这里不再给出 指令周期图，其中第一个CPU周期中取指令，CPU把23号单元的“NOP”指令取出放 到指令寄存器，第二个CPU周期中执行该指令。因译码器译出是“NOP”指令，在第 二个CPU周期中微操作信号发生器不发出任何控制信号。
程序进行到第五条指令，即 “JMP 21”指令，这是一 条程序控制指令。其含义是 改变程序的执行顺序，无条 件地转移到地址21执行指令。 JMP指令周期由两个CPU 周期组成 。我们从第二个 CPU周期讨论。
“取指令”阶段，而取数据事件发生在指令周期的后面几个CPU周期，即发
生在“执行指令”阶段。
计算机组成原理知识点总结
计算机组成原理知识点总结计算机组成原理是计算机科学的重要分支，它研究计算机硬件系统的组成和工作原理。
以下是计算机组成原理的一些重要知识点的总结：1. CPU：中央处理器（CPU）是计算机的核心，它执行所有计算和控制计算机的操作。
CPU由控制器和算术逻辑单元（ALU）组成。
控制器从内存中读取指令，解码它们，并执行相应的操作。
ALU执行算术和逻辑运算。
2. 存储器：计算机存储器分为两种类型：主存储器和辅助存储器。
主存储器通常是随机存储器（RAM），用于存储程序和数据。
辅助存储器包括硬盘、光盘和闪存，用于长期存储数据。
3. 总线：总线是计算机内部各组件之间进行通信的路径。
其中包括地址总线、数据总线和控制总线。
地址总线用于指定内存中的位置，数据总线用于传输数据，控制总线用于控制操作。
4. 输入输出设备：计算机输入输出设备包括键盘、鼠标、显示器、打印机等。
它们使用户能够与计算机进行交互，并获得输出结果。
5. 指令集架构：指令集架构定义了计算机的指令集和处理器的操作方式。
其中包括精简指令集计算机（RISC）和复杂指令集计算机（CISC）。
6. 流水线：流水线是一种优化CPU性能的方式，它将指令分成多个阶段，并同时执行多个指令。
流水线可以提高CPU的处理速度，但也会增加延迟和资源竞争。
7. 缓存：缓存是一种性能优化技术，它使用快速的存储器来存储最常用的数据和指令，以减少对主存储器的访问。
8. 中断和异常：中断和异常是一种处理外部事件的方式。
当一个事件发生时，CPU会停止当前的操作，并调用相应的处理程序。
9. 多处理器系统：多处理器系统指的是具有多个处理器的计算机系统。
多处理器系统可以提高计算机的性能和可靠性，但也需要解决诸如并发、共享资源等问题。
以上是计算机组成原理的一些重要知识点的总结。
这些知识点在计算机科学和工程中都是非常重要的基础知识，理解它们对于理解计算机系统的工作原理和优化计算机性能都非常有帮助。
计算机组成原理详解,掌握计算机核心知识
计算机组成原理详解,掌握计算机核心知识计算机组成原理详解计算机组成原理是计算机科学的重要基础课程，它涉及到计算机硬件的组成和工作原理。
了解计算机的组成原理能够帮助我们更好地理解计算机的工作方式，掌握计算机的核心知识。
本文将从计算机的五大基本组成部分入手，详细解析计算机组成原理。
一、中央处理器（CPU）中央处理器（Central Processing Unit，简称CPU）是计算机的核心部件，它负责执行计算机的指令和进行数据处理。
CPU包括控制单元（Control Unit）和算术逻辑单元（Arithmetic Logic Unit）。
控制单元负责从内存中获取指令，并根据指令控制数据的流动和执行顺序；算术逻辑单元则负责进行算术运算和逻辑运算。
二、存储器存储器是计算机用于存储数据和指令的地方，分为主存储器和辅助存储器两种类型。
主存储器又称为内存（Memory），包括随机存取存储器（Random Access Memory，简称RAM）和只读存储器（Read-Only Memory，简称ROM）。
RAM用于存储正在运行的程序和数据，ROM用于存储计算机的固件和初始化程序。
辅助存储器包括硬盘、光盘、磁盘等，主要用于长期存储数据和程序。
三、输入设备和输出设备输入设备用于将外部信息输入到计算机中，常见的输入设备有键盘、鼠标、扫描仪等。
输出设备用于将计算机处理后的结果输出给用户，常见的输出设备有显示器、打印机、音响等。
输入设备和输出设备是计算机与外界进行信息交互的接口。
四、总线总线是计算机内部各个组件之间进行数据传输和控制信号传递的公共通道。
常见的总线有地址总线、数据总线和控制总线。
地址总线用于指示数据的存储位置，数据总线用于传输数据，控制总线用于控制各个组件的操作。
五、操作系统操作系统是计算机的核心软件，它负责管理计算机的资源和控制计算机的运行。
操作系统提供了一系列的接口和管理机制，使得用户可以方便地使用计算机进行各种任务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
运算器 由算术逻辑单元(ALU)、累加寄存器、数 据缓冲寄存器和状态条件寄存器组成，它是 数据加工处理部件。相对控制器而言，运算 器接受控制器的命令而进行动作 ，即运算器 所进行的全部操作都是由控制器发出的控制 信号来指挥的，所以它是执行部件。 运算器 有两个主要功能： (1) (2) 执行所有的逻辑运算，并进行逻辑测试，
第五章 中央处理器
5.1 CPU的组成和功能 5.2 指令周期 5.3 时序产生器和控制方式 5.4 微程序控制器 5.5 微程序设计技术 5.6 硬布线控制器 5.7 传统CPU 5.8 流水CPU 5.9 RISC CPU 5.10 多媒体CPU
5.1 CPU的组成和功能 5.1.1 CPU的功能 当用计算机解决某个问题时，我们首先 必须为它编写程序。程序是一个指令序列， 这个序列明确告诉计算机应该执行什么操作， 在什么地方找到用来操作的数据。一旦把程 序装入内存储器，就可以由计算机来自动完 成取出指令和执行指令的任务。专门用来完 成此项工作的计算机部件称为中央处理器， 通常简称CPU。 CPU对整个计算机系统的运行是极其重要的
(3) 在单累加器结构的运算器中，数据缓冲寄 存器还可兼作为操作数寄存器。
2. 指令寄存器（IR） 指令寄存器用来保存当前正在执行的一条 指令。当执行一条指令时，先把它从内存取到 缓冲寄存器中，然后再传送至指令寄存器。指 令划分为操作码和地址码字段，由二进制数字 组成。为了执行任何给定的指令，必须对操作 码进行测试，以便识别所要求的操作。指令译 码器就是做这项工作的。指令寄存器中操作码 字段的输出就是指令译码器的输入。操作码一 经译码后，即可向操作控制器发出具体操作的 特定信号。
★ 指令控制 程序的顺序控制称为指令控制。由于 程序是一个指令序列，这些指令的相互顺序不能任 意颠倒，必须严格按程序规定的顺序进行。 ★操作控制 一条指令的功能往往是由若干个操作 信号的组合来实现的，因此，CPU管理并产生由内 存取出的每条指令的操作信号，把各种操作信号送 往相应的部件，从而控制这些部件按指令的要求进
5. 累加寄存器（AC） 累加寄存器AC通常简称为累加器，它是 一个通用寄存器。其功能是：当运算器的算术 逻辑单元ALU)执行算术或逻辑运算时，为 ALU提供一个工作区。累加寄存器暂时存放 ALU运算的结果信息。显然，运算器中至少要 有一个累加寄存器。 目前CP通用寄存器堆结构，其中任何一个可存放源操 作数，也可存放结果操作数。在这种情况下， 需要在指令格式中对寄存器号加以编址。
6. 状态条件寄存器（PSW） 状态条件寄存器保存由算术指令和逻辑指 令运行或测试的结果建立的各种条件码内容， 如运算结果进位标志C，运算结果溢出标志V ，运算结果为零标志Z，运算结果为负标志N 等等。这些标志位通常分别由 1位触发器保存
控制器 由程序计数器、指令寄存器、指令译码器 、时序产生器和操作控制器组成，它是发布命 令的“决策机构”，即完成协调和指挥整个计 算机系统的操作。它的主要功能有： (1) 从内存中取出一条指令，并指出下一条指
(2) 对指令进行译码或测试，并产生相应的操 作控制信号，以便启动规定的动作； (3) 指挥并控制CPU、内存和输入/输出设备之 间数据流动的方向。
4. 地址寄存器（AR） 地址寄存器用来保存当前CPU所访问的内存单元的 地址。由于在内存和CPU之间存在着操作速度上的差别 ，所以必须使用地址寄存器来保持地址信息，直到内存 的读/写操作完成为止 当CPU和内存进行信息交换，即CPU向内存存/取数 据时，或者CPU从内存中读出指令时，都要使用地址寄 存器和数据缓冲寄存器。同样，如果我们把外围设备的 设备地址作为像内存的地址单元那样来看待，那么，当 CPU和外围设备交换信息时，我们同样使用 地址寄存器 和数据缓冲寄存器。 地址寄存器的结构和数据缓冲寄存器、指令寄存器 一样，通常使用单纯的寄存器结构。信息的存入一般采 用电位-脉冲方式，即电位输入端对应数据信息位，脉冲 输入端对应控制信号，在控制信号作用下，瞬时地将信 息打入寄存器。
3. 程序计数器（PC） 为了保证程序能连续地执行下去，CPU必须具有 某些手段来确定下一条指令的地址。而程序计数器正 是起到这种作用，所以通常又称为指令计数器。在程 序开始执行前必须将它的起始地址，即程序的一条指 令所在的内存单元地址送入PC，因此PC的内容即是从 内存提取的第一条指令的地址。当执行指令时，CPU 将自动修改PC的内容，以便使其保持的总是将要执行 的下一条指令的地址。由于大多数指令都是按顺序来 执行的，所以修改的过程通常只是简单的对PC加1 但是当遇到转移指令如JMP指令时，那么后继指令 的地址(即PC的内容)必须从指令的地址段取得。在这种 情况下下一条从内存取出的指令将由转移指令来规定 ，而不是像通常一样按顺序来取得。因此程序计数器 的结构应当是具有寄存信息和计数两种功能的结构。
1. 数据缓冲寄存器（DR） 数据缓冲寄存器用来暂时存放由内存储器 读出的一条指令或一个数据字；反之，当向内 存存入一条指令或一个数据字时，也暂时将它 们存放在数据缓冲寄存器中。 缓冲寄存器的作用是 ： (1) 作为CPU和内存、外部设备之间信息传送 (2) 补偿CPU和内存、外围设备之间在操作速
★ 时间控制 对各种操作实施时间上的定时称为时 间控制。在计算机中，各种指令的操作信号以及一 条指令的整个执行过程都受到时间的严格定时。 ★ 数据加工 数据加工就是对数据进行算术运算和 逻辑运算处理。
5.1.2 CPU的基本组成 CPU的基本部分由运算器、cache和控制器 三大部分组成。 内部结构如下图。
5.1.3 CPU中的主要寄存器 在CPU中至少要有以下六类寄存器。 这 些寄存器用来暂存一个计算机字。根据需要， 可以扩充其数目。 1. 数据缓冲寄存器（DR） 2. 指令寄存器（IR） 3. 程序计数器（PC） 4. 地址寄存器（AR） 5. 累加寄存器（AC） 6. 状态条件寄存器（PSW） 下面详细介绍这些寄存器的功能与结构。
