钛_钢复合板压力容器制造技术

1 前言在某种腐蚀条件下，钛具有比不锈钢、铝、铜有更优良的耐蚀性[1]。

虽然造价比不锈钢设备高，但在一定条件下，钛制设备使用可靠性高，寿命长，因此钛得到了广泛的应用。

我国使用钛材制造化工设备已有40多年历史。

但是，钛制化工设备尤其钛-钢复合板制化工设备，比钢制化工设备在技术上有更多难度，积累经验也少得多，因此，对于钛-钢复合板制化工设备的设计、制造，备受关注。

钛-钢复合板制化工设备中用量最多的是容器，而且是压力容器。

一般情况下，当操作压力和温度（200℃以上）较高时，压力容器的封头和全部筒节均用钛-钢复合板制造，就是常说的钛-钢复合板压力容器。

2 钛-钢复合板生产方法按照目前复合板生产技术，钛-钢复合板生产方法允许使用轧制法、爆炸法、爆炸-轧制法三种方法。

压力容器钛-钢复合板常用的是爆炸法。

3 压力容器用钛-钢复合板级别3.1 压力容器用钛-钢爆炸复合板分为1级、2级、3级。

3.2 1级复合板，未结合率0%，用于过渡接头、法兰等高结合强度，且不允许不结合区存在；2级复合板，未结合率≤2%，是将钛材作为强度设计材料或特殊用途的复合板，如管板等；3级复合板，未结合率≤5%，是将钛材作为耐蚀设计，而不考虑其强度的复合板。

4 压力容器用钛-钢复合板材料主要技术规定4.1 覆材符合GB/T3621 钛及钛合金板材中的TA0、TA1、TA2、TA9、TA10。

4.2 基材符合4.2.1 GB713 锅炉和压力容器用钢板，如Q245R和Q345R；4.2.2 GB24511 承压设备用不锈钢钢板及钢带，如S30408；4.2.3 GB3531 低温压力容器用低合金钢钢板，如16MnDR；4.2.4 NB/T47008 承压设备用碳素钢和合金钢锻件，如16Mn；4.2.5 NB/T47009 低温承压设备用低合金钢锻件，如16MnD；4.2.6 NB/T47010 承压设备用不锈钢和耐热钢锻件，如S30408。

70BJ 010-2011 铬钼钢复合钢板制压力容器制造及验收工程技术条件

公司标准70BJ010-2011代替：70BJ010-2005铬钼钢复合钢板制压力容器制造及验收工程技术条件第 1 页共 18 页朱玫张国信李法海陈崇刚2011-04-15 2011-04-20 编制校审标准化审核审定发布日期实施日期目次1 范围 (1)2 规范性引用文件 (1)3 总则 (2)4 材料 (2)5 制造 (8)6 无损检测 (12)7 焊后热处理及水压试验 (13)8 涂敷和包装运输 (14)1 范围本标准规定了最高操作温度不大于440℃且壳体基层板厚不大于100mm，基层材料为15CrMoR(H)、14Cr1MoR(H)及与此相当的铬钼钢，复层为S11306、S11348、S30403、S30408、S32168、S31603、S31608及与此相当的不锈钢的铬钼钢复合钢板制压力容器在材料、制造、检验以及包装运输等方面的要求。

本标准适用于按GB 150设计的铬钼钢复合钢板制压力容器的制造及验收，不适用于按分析设计标准设计的铬钼钢复合钢板制压力容器的制造和验收。

2 规范性引用文件TSG R0004-2009 固定式压力容器安全技术监察规程GB150 钢制压力容器GB/T223 钢铁及合金化学分析方法GB/T228 金属拉伸试验方法GB/T229 金属夏比缺口冲击试验方法GB/T232 金属材料弯曲试验方法GB713 锅炉和压力容器用钢板GB985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口GB985.2 埋弧焊的推荐坡口GB/T1184-1996 形状和位置公差未注公差值GB/T1804-2000 一般公差未注公差的线性和角度尺寸的公差GB3077 合金结构钢GB/T 4334 金属和合金的腐蚀不锈钢晶间腐蚀试验方法GB/T4338 金属材料高温拉伸试验GB/T5118 低合金钢焊条GB/T6394 金属平均晶粒度测定法GB6479 高压化肥设备用无缝钢管GB8923 涂装前钢板表面锈蚀等级和除锈等级GB9948 石油裂化用无缝钢管GB/T10561 钢中非金属夹杂物含量的测定标准评级图显微检验法GB24511 承压设备用不锈钢钢板及钢带HG/T20592 钢制管法兰（PN系列）HG/T20615 钢制管法兰（Class系列）JB/T4700 压力容器法兰分类与技术条件JB/T4707 等长双头螺柱JB4708 钢制压力容器焊接工艺评定JB/T4709-2000 钢制压力容器焊接规程JB/T4710 钢制塔式容器JB/T4711 压力容器涂敷与运输包装JB/T4730 承压设备无损检测JB/T4731 钢制卧式容器JB4744 钢制压力容器产品焊接试板的力学性能检验JB/T4747 压力容器用钢焊条订货技术条件NB/T47002.1-2009 压力容器用爆炸焊接复合板第一部分不锈钢-钢复合钢板NB/T47008 承压设备用碳素钢和低合金钢锻件NB/T 47010 承压设备用不锈钢和耐热钢锻件NB/T47013.10 承压设备无损检测第10部分：衍射时差法超声检测SH3022 石油化工设备和管道涂料防腐蚀技术规范SH3043 石油化工设备管道钢结构表面色和标志规定SH/T3074 石油化工钢制压力容器SH/T3524 石油化工静设备现场组焊技术规程SH/T3526 石油化工异种钢焊接规程SH/T3527-1999 石油化工不锈钢复合钢焊接规程ASME SA-335 Standard Specification For Seamless Ferritic Alloy-Steel Pipe For High-Temperature Service3 总则3.1 铬钼钢复合钢板制压力容器按TSG R0004-2009、GB150、JB/T4710（对塔式容器）或JB/T4731（对卧式容器）、设计文件以及本标准的规定进行制造和验收。

S30408 + Q345R不锈钢复合板制压力容器的焊接工艺

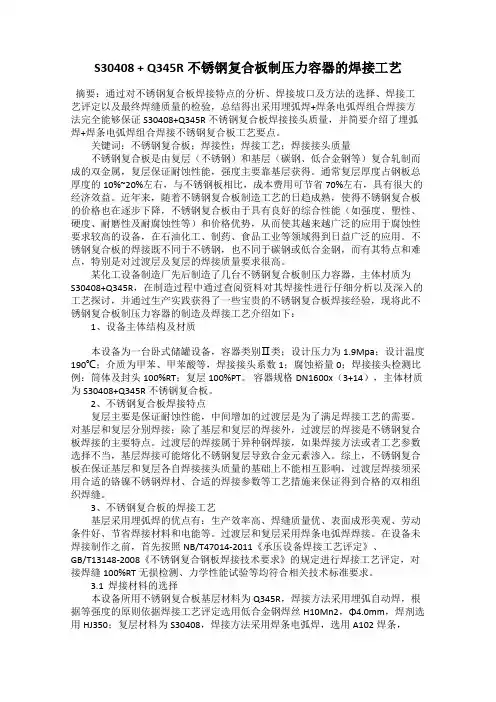

S30408 + Q345R不锈钢复合板制压力容器的焊接工艺摘要：通过对不锈钢复合板焊接特点的分析、焊接坡口及方法的选择、焊接工艺评定以及最终焊缝质量的检验，总结得出采用埋弧焊+焊条电弧焊组合焊接方法完全能够保证S30408+Q345R不锈钢复合板焊接接头质量，并简要介绍了埋弧焊+焊条电弧焊组合焊接不锈钢复合板工艺要点。

关键词：不锈钢复合板；焊接性；焊接工艺；焊接接头质量不锈钢复合板是由复层（不锈钢）和基层（碳钢、低合金钢等）复合轧制而成的双金属，复层保证耐蚀性能，强度主要靠基层获得。

通常复层厚度占钢板总厚度的10%~20%左右，与不锈钢板相比，成本费用可节省70%左右，具有很大的经济效益。

近年来，随着不锈钢复合板制造工艺的日趋成熟，使得不锈钢复合板的价格也在逐步下降，不锈钢复合板由于具有良好的综合性能（如强度、塑性、硬度、耐磨性及耐腐蚀性等）和价格优势，从而使其越来越广泛的应用于腐蚀性要求较高的设备，在石油化工、制药、食品工业等领域得到日益广泛的应用。

不锈钢复合板的焊接既不同于不锈钢，也不同于碳钢或低合金钢，而有其特点和难点，特别是对过渡层及复层的焊接质量要求很高。

某化工设备制造厂先后制造了几台不锈钢复合板制压力容器，主体材质为S30408+Q345R，在制造过程中通过查阅资料对其焊接性进行仔细分析以及深入的工艺探讨，并通过生产实践获得了一些宝贵的不锈钢复合板焊接经验，现将此不锈钢复合板制压力容器的制造及焊接工艺介绍如下：1、设备主体结构及材质本设备为一台卧式储罐设备，容器类别Ⅱ类；设计压力为1.9Mpa；设计温度190℃；介质为甲苯、甲苯酸等，焊接接头系数1；腐蚀裕量0；焊接接头检测比例：筒体及封头100%RT；复层100%PT。

容器规格DN1600x（3+14），主体材质为S30408+Q345R不锈钢复合板。

2、不锈钢复合板焊接特点复层主要是保证耐蚀性能，中间增加的过渡层是为了满足焊接工艺的需要。

爆炸焊不锈钢复合钢板制造压力容器难点分析

爆炸焊不锈钢复合钢板制造压力容器难点分析1. 引言1.1 背景介绍爆炸焊不锈钢复合钢板制造压力容器在实践中却存在诸多难点和挑战。

材料的选择、工艺参数的控制、焊接质量的评估等方面都需要面对各种挑战。

深入研究爆炸焊不锈钢复合钢板制造压力容器的难点，探索解决方法，对于提升压力容器的质量和效率具有重要意义。

1.2 研究意义爆炸焊技术是一种非常重要的连接方式，在压力容器制造领域有着广泛的应用。

而不锈钢复合钢板制造压力容器是一项技术含量较高的工艺，对于提高压力容器的耐压性能和耐腐蚀性能有着重要意义。

研究不锈钢复合钢板制造压力容器的难点，可以帮助我们更深入地了解该工艺的原理和特点，从而提高压力容器的质量和性能。

研究不锈钢复合钢板制造压力容器的难点，还可以为相关领域的研究和实践提供参考和借鉴，推动该领域的发展和进步。

1.3 研究现状目前爆炸焊技术在此领域还存在一些问题和挑战。

材料选择是该技术中的一个难点，不同材料的熔点和热膨胀系数差异较大，需要进行精准的匹配。

工艺参数控制也是一大挑战，爆炸焊的过程受到许多因素的影响，需要进行严格的控制。

爆炸焊后的质量评估也是一个重要的研究方向，如何确保焊接部位的密实性和力学性能是当前研究的重点之一。

虽然爆炸焊技术在不锈钢复合钢板制造压力容器领域具有很大的潜力，但仍然需要在材料选择、工艺参数控制和质量评估等方面进行深入研究，以进一步提高焊接质量和效率。

2. 正文2.1 爆炸焊技术概述爆炸焊技术是一种利用爆炸冲击波产生的高压和高温形成金属结合的技术。

在爆炸焊过程中，两种金属或合金在高速碰撞的作用下，表面氧化皮和污染层瞬间被清除，然后金属表面迅速熔化并形成共同的过渡层，最后金属冷却凝固形成坚固的焊接接头。

爆炸焊技术具有焊接速度快、热影响区小、焊接接头强度高等优点。

爆炸焊也可以实现异种金属或合金的焊接，适用于不锈钢、铝合金、钛合金等材料的焊接。

在实际应用中，爆炸焊技术需要合理的工艺参数控制，包括爆炸焊材料的选择、爆炸焊接头设计、爆炸焊接参数的选择等。

浅谈应用复合钢板的压力容器制造工艺及相关要求

用。复合钢板压力容器的生产流程为：下料一＞成型一＞焊接一＞无损检测一＞组对、焊接一＞无损检测一＞热处理一＞耐压实验『ｌ１，下面我们对这些流程工艺和制造要求进行分析。压力容器的设计要以标准体系为依据，进行设计计算，在制造、检验、验收环节加强监管，从而降低问题发生率。以通常设计时使用的标准体系ＧＢ１５０、ＮＢ／Ｔ４７００３．１为例，其主要是一种出于经济考虑而诞生的设计标准，过程中较为关键的是确定设计载荷、选用设计公式、曲线或图表，取材料安全应力，最终得出容器基本厚度，然后根据相关构造细则与制造标准进行设计、制造田。准备阶段，复合钢板基层与复层的材料要根据应用需求进行合理选择。压力容器使用材料则要根据具体用途综合考虑各方面性能因素，诸如温度、压力、介质腐蚀性、介质对材料的脆化作用及其是否易燃、易爆、有毒等，从而根据需求设计经济合理的方案，在确保其机械性能、耐腐蚀性能、物理性能等满足使用要求的前提下，保证经济效益。以复合钢板的选材为例，其必须保证符合国家相关质量标准，板面平整，无外观缺陷，尤其是基层与复层之间，结合面积至少要超过９５％以上，抗拉强度和延伸率满足应用标准，在探伤试验中不出现有害的分层现象嘲。压力容器的选材至少要满足四项基本原则，压力材料在强度、可塑性、韧性和稳定性上必须满足设计需求；良好的冷热加工性能和焊接性能是进行技术处理的保障；由于经常需要涉及到腐蚀材料，所以优越的抗腐蚀性也不可或缺；高温状态下拥有优越的热稳定性，低下状态下韧性则必须过关。通常，我们较常使用的压力容器种类有不锈钢、碳钢、哈氏合金、低合金钢等，常使用的复合钢板材料为１６ＭｎＲ＋０Ｇｒ１８Ｎｉ９。准备阶段材料选材结束之后，要进行下料、拼接，下料的工具最常使用的几种工具以气割、等离子切割、剪扳机、锯管机、滚板机为主，对于规格不同的复层材料要做好拼接。压力容器对椭圆度的要求，其中内压容器为椭圆度 ≤ｌ％Ｄ且￣＜２５ｍ；换热器ＤＮ≤１２００ｍ，椭圆度 ≤０．５％ＤＮ且 ≤５ｍ；多层包扎内筒椭圆度 ≤０．５％Ｄ且 ≤６ｍｍ。对直线度的要求其中一般容器Ｌ≤３００００ｍ，塔器Ｌ≤ ’ １５０００ｍ，换热器Ｌ≤６０００ｍａ。复合钢板的拼接要注意焊透磨平，确保渗漏无损，板面平整。排版时注意选择顺时针方向展开，标出具体接管孔位置和孔径。焊接工作要确保焊接环境以及焊前准备充足，选择相对湿度 ≤６０％的

放样下料

放样下料工艺WI01-021、总则1.1本工艺适用于碳素钢、低合金钢、不锈钢及不锈复合钢制压力容器制造的下料工序。

1.2对不锈钢制压力容器还应遵照WI01-08《不锈钢制压力容器制造工艺》的规定执行。

1.3本工艺是压力容器制造指导性通用工艺文件，必须与产品工艺文件配合使用，如产品工艺文件有特殊要求时，以产品工艺文件为准。

2、一般要求2.1 排版必须由经验丰富的人员进行，排版图经过审批后方可下料。

2.2. 下料前必须做好充分准备，对图纸、排版图、工艺要求充分掌握，所用工具准备齐全。

所使用的计量器具必须经过计量检测合格且在有效期之内。

2.3 容器受压元件用料必须经检查员检查合格，并有材质标记，对于材质不清、规格不符者不准使用，材料不经检查员检查合格的不准使用，如材料代用时没有代用单不准使用。

2.4 对于筒体长度（高度）大于10m的容器，下料时每道环缝应留出1.5~2mm 的收缩余量。

3、对压力容器对接焊缝位置的要求3.1 筒节最短一节长度不小于300mm。

3.2 同一筒节A类焊缝应相互平行，相邻焊缝间的弧长距离：碳素钢、低合金钢不小于500mm，不锈钢不小于300mm。

3.3 相邻筒节的A类焊缝中心线间外圆弧长以及封头A类接头焊缝中心线与相邻筒节A类接头焊缝中心线间外圆弧长应大于3δs（δs，钢材厚度）且不小于100mm。

3.4 容器内件和壳体焊接的焊缝应尽量避开筒节相焊及圆筒与封头相焊接的焊缝。

3.5 卧式容器A类焊缝不能位于壳体底部140°角度内，B类焊缝位于支座之外，且支座垫板焊缝与壳体B类焊缝距离应大于50mm。

3.6 封头由瓣片和顶圆对接制成时，焊缝只允许是径向和环向，封头各种不相交的拼焊焊缝中心线间距离至少应为3δs（δs为封头钢材厚度）且不小于100mm图3.63.7 应尽量避免在容器焊缝及其边缘附近开孔，如果必须开孔时，对以开孔中心为圆心，1.5倍开孔直径为半径所包含的焊接接头进行100%RT探伤，凡被补强圈、垫板、内件等所覆盖的焊接接头也应进行100%RT探伤。

压力容器制作生产加工工艺

封头的生产加工工艺1、整板、拼板封头制作采用冲压、旋压、卷制以及分瓣成型的压力容器用半球形、椭圆形、蝶形、球冠形、平底形和锥形封头应符合，同时应符合《钢制压力容器》、《钢制化工容器制造技术要求》的有关规定。

2、椭圆封头、球形封头、锥段均至少自然加厚，具体投料厚度由制造方确定，确保压制成形后的最小厚度不得低于图纸技术要求给出的最小成形厚度或图样标示厚度。

3、拼板焊缝坡口表面不得有裂纹、分层、夹杂等缺陷，标准抗拉强度下限值﹥的钢材及低合金经火焰切割的坡口表面，应用砂轮打磨平滑，并应对加工表面进行磁粉或渗透检测。

4、先拼板后成型的封头，拼板的对口错边量不应大于材料厚度的，且不大于，拼接复合钢板的对口错边量不大于覆层厚度的，且不大于。

5、椭圆封头、球形封头瓜瓣、锥段瓜瓣表面不得有裂纹、气泡、结疤、折叠、夹杂和分层。

6、封头放样。

分片过渡段分为正锥壳和偏心锥壳，为方便加工成型一般分成两半下料加工，成型后的过渡段需经预组装，预组装要求在刚性平台上进行，下口外基准圆直径确定时须考虑每道拼缝预留3mm收缩余量，预组装错边≤2mm，拼缝焊前棱角≤(),\ ())。

正锥壳放样方样方法如下：(放样尺寸均以中径为准)6.2.1如下左图所示正圆锥大端直径为、小端直径为、高为，圆锥顶角α[()] (*α) α。

6.2.2 正锥壳展开后其扇形中，△为等腰三角形，，⌒π*，而在排板下料时需根据板料情况排料，下右图中θ°*，则2L*(θ).6.2.3画的中垂线，使，则就找出圆心，再以点为圆心为半径画圆弧就可得到展开的两半正锥壳。

偏心锥壳需用三角形展开法画出，偏心锥壳基本采用整体外委加工，验收时必需检查上下口平行度。

三角形展开画法：6.3.1在右边图的右(或左)半边两圆周上均分相同的等分，再在大圆周上每个点连接小圆周上相邻的两个点。

6.3.2画一直角三角形其高度为，斜边为偏心锥壳的最长边。

6.3.3在直角三角形的底边上分别以垂足为圆心右图的连线为半径画上对应的点。

不锈钢复合板的焊接工艺(Q235A+304或310S)

不锈钢复合板的焊接工艺（Q235A+304或310S）Q235A+304或310S不锈钢复合板是一种以Q235A为基层，304或310S为复层，通过轧制、爆炸或爆炸轧制等方法，使之结合在一起的一种复合材料。

基层Q235A能满足压力容器材料强度要求．而复层304或310S是一种超低碳奥氏体不锈钢．具有良好的耐腐蚀性能。

复合后的材料不但能同时达到强度要求和耐腐蚀要求．而且它在市场上的价格要比304或310S的价格低得多。

所以越来越多复合钢板被用于石油、化工、食品、制药设备等行业。

但复合钢板的制造及焊接工艺比较复杂，特别是对过渡层及复层的焊接质量技术要求较高。

因此，对不锈钢复合钢板的焊接进行焊前分析、焊接工艺评定和合理选择焊接工艺参数是保证焊接质量的关键。

1．焊接性分析为保证复合钢板不因焊接而失去原有优良的综合性能，通常是分别对基层和复层进行焊接。

即把不锈复合板分为基层焊接、复层焊接和二者交界处的过渡层的焊接。

基层材料Q235A 是压力容器常用的低碳钢．其焊接性能良好．焊接时一般不需要采取特殊工艺措施．只有在低温情况下焊接结构刚性在的构件时才采取焊前预热和焊后缓冷的措施本例由于在常温下焊接，而且结构刚性不大，故无需采取预热等措施。

304或310S属于奥氏体不锈钢，如果在450oC～480~C范围内长时间停留，会析出碳化铬(Cr23C )。

铬主要来源于晶粒表面。

而内部铬来不及补充，使晶界的晶粒表层形成贫铬区．在强烈火腐蚀介质作用下贫铬区会形成晶间腐蚀．故焊接复层304或310S时应采用超低碳或含有钛铌等元素的不锈钢焊条，同时采用小工艺参数。

尽量减少热输入量，控制层间温度在60 以下。

过渡层的焊接性能主要取决于基层Q235A和复层304或310S材料的物理化学性能、接头的形式和填充金属等。

2焊接材料的选择2.1焊接材料选用原则2.1.1 复层材料的选用应保证熔敷金属的合金元素的含量不低于复层材料标准规定的下限值。

70BJ 010-2011 铬钼钢复合钢板制压力容器制造及验收工程技术条件

成型和热处理的加热过程以及最大或最小模拟焊后热处理；
2）锻件的试样应按 BN/T47008 和表 5 的规定制取。当采用热缓冲环或环段时，应按
NB/T47008 规定制取；
3）钢板的试样应按表 6 规定制取。
表5
锻件取样部位和数量
试验项目
执行标准
数量
热处理条件
常温拉伸试验
GB228
按照 JB4726-94
朱玫编制
张国信校审
李法海标准化审核
陈崇刚审定
2011-04-15
2011-04-20
发布日期实施日期
70BJ010-2011
第 2 页共 18 页
GB/T6394 金属平均晶粒度测定法 GB6479 高压化肥设备用无缝钢管 GB8923 涂装前钢板表面锈蚀等级和除锈等级 GB9948 石油裂化用无缝钢管 GB/T10561 钢中非金属夹杂物含量的测定标准评级图显微检验法 GB24511 承压设备用不锈钢钢板及钢带 HG/T20592 钢制管法兰（PN 系列） HG/T20615 钢制管法兰（Class 系列） JB/T4700 压力容器法兰分类与技术条件 JB/T4707 等长双头螺柱 JB4708 钢制压力容器焊接工艺评定 JB/T4709-2000 钢制压力容器焊接规程 JB/T4710 钢制塔式容器 JB/T4711 压力容器涂敷与运输包装 JB/T4730 承压设备无损检测 JB/T4731 钢制卧式容器 JB4744 钢制压力容器产品焊接试板的力学性能检验 JB/T4747 压力容器用钢焊条订货技术条件 NB/T47002.1-2009 压力容器用爆炸焊接复合板第一部分不锈钢-钢复合钢板 NB/T47008 承压设备用碳素钢和低合金钢锻件 NB/T 47010 承压设备用不锈钢和耐热钢锻件 NB/T47013.10 承压设备无损检测第 10 部分：衍射时差法超声检测 SH3022 石油化工设备和管道涂料防腐蚀技术规范 SH3043 石油化工设备管道钢结构表面色和标志规定 SH/T3074 石油化工钢制压力容器 SH/T3524 石油化工静设备现场组焊技术规程 SH/T3526 石油化工异种钢焊接规程 SH/T3527-1999 石油化工不锈钢复合钢焊接规程 ASME SA-335 Standard Specification For Seamless Ferritic Alloy-Steel Pipe For

钢制压力容器焊接与热处理

钢制压力容器的焊接和热处理钢制压力容器制造中，焊接技术是极为关键的一项技术，文章综合理论与实际两大方面，对钢制压力容器（尤其是不锈钢复合钢板制压力容器）详细讨论了设计中的焊接工艺和热处理工艺，强调了焊接质量的重要性，对钢制压力容器的设计与制造，都有一定的指导意义。

<b> 焊接，是涉及、生产及安装压力容器中非常重要的一项技术，设计中焊接接头的正确选择和制造中焊接质量的优缺点，都会对压力容器的工作及使用寿命产生决定性影响，甚至还可能会危及人类的生命、财产安全。

从这点来看，压力容器的焊接质量，既是个安全性问题，同时也是个经济性问题。

1.不锈钢复合板的焊接工艺通过翻阅与焊接相关的资料，以及开展焊接性试验，根据NB/T 47015-2011《压力容器焊接规程》，SH/T 3527-2009《石油化工不锈复合钢板焊接规程》，GB/T 13148-2008《不锈钢复合钢板焊接技术要求》等标准来对焊接工艺进行评定，接焊缝焊后RT探伤、晶间腐蚀试验及力学性能试验等项目都应严格符合标准及需求。

焊接工艺的最终评估结果将作为制定产品焊接工艺的重要依据。

1.1.焊接方法不锈钢复合钢板有许多成熟的焊接方法，大体可分为焊条电弧焊、钨极氩弧焊、埋弧焊等。

有些换热器的管箱与浮头盖都是复合材料，没有很大的焊接空间，直焊缝不长，可进行双面焊，对于这类换热器产品，采用焊条电弧焊方法更为合适，这样不仅能提升焊接质量，同时还可压缩成本，其操作较为灵活，几乎不受工件形状与焊接位置的影响。

1.2.焊接材料的选择焊材的选择，应根据基层强度相等和保证复合层耐腐蚀性的原则进行。

1.3.焊接设备和环境通常可选择直流焊机，基层、复层及过渡层这3种焊缝均可选择焊条电弧焊。

所采用的钢丝刷、扁铲等工具都，都应是不锈钢材料。

焊接应在0 ℃以上的环境下进行，同时，现场应采取必要的防风措施。

1.4.焊接沟槽和接头装配1.4.1.沟槽选用沟槽形式时，应充分考虑焊接渡层的特点，焊接顺序应依次为焊基层、渡层到复层，，要尽可能不对复层进行焊接或进行少量焊接，同时还应避免复层焊缝被多次受热，从而逐步增强复层焊缝的耐腐蚀性能，该沟槽形式还能有效降低设备内部的铲磨工作量。

压力容器制造工艺规程

压力容器制造工艺规程（铆工篇）编制：周国梁审核：赵洪勇批准：唐明忠镇海炼化检修安装公司2006年2月20日目录封面---------------------------------------------------------------------------第1页目录------------------------------------------------------------------------ 第2页分片过渡段、封头加工成型(艺01) -------------------------------------第4页筒节下料(艺02)-----------------------------------------------------------第7页筒节滚圆、校圆（艺03）----------------------------------------------- 第9页筒节纵缝组对（艺04）------------------------------------------------第10页筒体环缝组对(艺05)--------------------------------------------------第11页接管/法兰组焊(艺06) ------------------------------------------------第13页换热器管束制作及组装(艺07) ------------------------------------------第16页裙座制作安装(艺08)--------------------------------------------------第20页鞍座制作安装(艺09) --------------------------------------------------第22页腿式支座制座安装(艺10) ------------------------------------------第24页支承式支座制作安装(艺11)--------------------------------------------第26页耳式支座制作安装(艺12) -----------------------------------------------第28页补强圈制作(艺13) -----------------------------------------------------第29页塔顶吊柱制作安装(艺14) -----------------------------------------------第31页吊耳制作安装(艺15) --------------------------------------------------第33页塔盘固定件制作安装(艺16) --------------------------------------------第35页其它内外件制作安装(艺17) --------------------------------------------第38页接管、补强圈安装（艺18）---------------------------------------------第40页空冷器管箱制作(艺19) -----------------------------------------------第45页空冷器附件制作(艺20)--------------------------------------------------第47页空冷器组装(艺21) ------------------------------------------------------第48页绕管换热器管束制作(艺22) --------------------------------------------第50页绕管换热器组装(艺23) ------------------------------------------------第54页水压试验(艺24) --------------------------------------------------------第58页气密性试验(艺25) ------------------------------------------------------第60页气压试验(艺26) --------------------------------------------------------第61页A法氨渗漏(艺27) --------------------------------------------------------第63页B法氨渗漏(艺28) -------------------------------------------------------第64页C法氨渗漏(艺29) -------------------------------------------------------第66页酸洗、钝化(艺30)------------------------------------------------------第67页涂敷（艺31）-----------------------------------------------------------第69页包装、运输（艺32）---------------------------------------------------第71页零部件堆焊(艺33) ---------------------------------------------------第74页预后热及热处理(艺34) -------------------------------------------------第78页分片过渡段、封头加工成型工艺编号：艺011 整体椭圆封头、分片椭圆封头执行JB/T4746-2002标准，旋压封头执行JB/T4746-2002标准，过渡段执行JB/T4746-2002标准, 球形封头执行GB12337-1998《钢制球形储罐》标准，同时应符合GB150-1998《钢制压力容器》、HG20584-1998《钢制化工容器制造技术要求》的有关规定。

不锈钢复合板压力容器的热处理

不锈钢复合板压力容器的热处理摘要：不锈钢复合板有着十分优良的经济性，因此在当前的压力容器制造过程中得到日益广泛的应用，不锈钢耐腐蚀层呈现出特别良好的耐腐蚀性能，不锈钢基层可选择强度更高的钢质底板，使钢板厚度有效减少，进一步降低不锈钢制作过程中的制造难度和成本。

需要注意的是，在焊接之后，要着重做好热处理工作，这样才能使其性能进一步优化。

基于此，下文重点探讨和分析不锈钢复合板压力容器的热处理技术等相关内容。

关键词：不锈钢复合板；压力容器；热处理引言在不锈钢结构中复合板是两种材料的复合，两种材料所涉及的成分在物理和化学性质方面有一定的差异，所以复合压力容器制造过程中要着重做好每一个步骤，这是至关重要的。

其中，热处理技术应用是特别关键的内容，在实际的操作过程中，主要是应用相对应的介质，把压力容器的复合材料加热到冷却，通过这样的处理，进一步有效改变压力容器材料的化学成分和金相组织中的不稳定因素，以此使材料的金属性能进一步改进，使其最优化，进一步提升整体压力容器的安全性能。

1不锈钢复合板压力容器的热处理技术综述热处理主要指的是把固态金属及其合金（钢及其合金）结合相应的要求对其展开加热、保温和冷却，通过这样的方式，对其内部组织进行有针对性的改变，从而有效实现既定要求的性能的工艺过程，其中，在具体的操作中，对热处理造成影响的因素包括温度和时间等。

在温度的变化下，不锈钢在固体状态下能够发生相对应的相变。

针对此类压力容器进行处理的过程中，所涉及的热处理技术，主要包括三个阶段，分别是，加热，保温，冷却。

这三个阶段既是互相独立，又是互相配合，有效统一的。

2不锈钢复合板压力容器的热处理不同阶段具体来说，相关阶段主要体现在以下内容：2.1加热阶段在热处理技术中，这是特别重要的阶段，同时也是关键所在，和能否完成相对应的加热目标，有着至关重要的紧密联系。

在实际的操作过程中，要设置相对应的加温温度系数，在热处理技术的发展过程中，最开始是煤和木炭加热，然后用气体液体燃料或电进行加热当前有效应用熔融金属的加热处理，为了使热处理质量和效果得到更有效的加强，呈现出更加良好的加热效果，要针对加热温度进行有效控制。

镍基合金复合钢板制容器制造通用技术条件

5
说明书
编号:
BCEQ-9343/A1 修改:1
第 5 页共 13 页
3.2.3 用于生产复合钢板的坯料，无论是基层还是复层均应为整张，不宜拼接。
3.2.4 复合钢板基层材料的化学成分及在使用状态下的力学性能应符合 GB713-
2008 的规定。
3.2.5 复合钢板基层
3.2.5 复合钢板复层材料的化学成分及在使用状态下的力学性能应符合 SB424 和
5
说明书
编号:
BCEQ-9343/A1 修改:1
第 4 页共 13 页
NB/T47002.2-2009《压力容器用爆炸焊接复合板第 2 部分：镍-钢复合板》 JB/T4711 《压力容器涂敷与运输包装》
SA-265 《SPECIFICATION FOR NICKEL AND NICKEL-BASE ALLOY-CLAD STEEL PLATE》
1) 单个缺陷面积大于 250cm2 或任意 1mx1m 范围内缺陷面积超过 250 cm2 的复合钢板应判为废品，不允许修补。
2) 超标缺陷允许用焊接法进行修补，其步骤如下：用砂轮把超标缺陷打磨掉，经超声、磁粉或渗透检测，确认未结合和裂纹等缺陷已被完全清除后，方能进行补焊修理。打磨要求见图 3.2.8。
的每批重量不大于 25t。
3.2.7 复合钢板按批取样做性能试验。试样数量，取样方法，试验方法与合格
标准按表 3.2.7 的规定。
表 3.2.7 序
检验项目号
复合钢板的性能试验要求
试样数量（个）
取样方法
试验方法
合格标准
1
拉伸
2
冷弯

压力容器封头制造工艺指导

普通高等学校“十一五”国家级规划教材过程设备制造与检测——压力容器封头制造工艺设计指导陕西科技大学编著机电过控系审化学工业出版社教材出版中心第一章. 封头制造通用工艺规程1 范围1.1本规程规定了椭圆形封头下料、拼板、焊接、成形、检验等的方法和要求。

1.2 本规程规定Q345R材料制椭圆形封头的制造。

2 总则封头的制造除符合本规程的规定外，还应遵守国家颁布的有关法令、法规、标准、和其它相应规程和图样及专用工艺文件的要求。

3 材料3.1 封头用材料应符合相应材料标准的规定，并附有钢板生产单位的钢材质量证明书和确认标记。

3.2制造一、二类及无类压力容器的封头的材料质量证明书项目齐全，实物标志清楚，可不复验。

若材料质量证明书项目不齐全或齐全但实物标志不清楚者，必须复验合格。

3.3 三类压力容器的封头的材料必须质量证明书项目齐全，并与实物标志相符，且经本公司复验合格。

4制造检验流程4.1封头制造检验流程见图4--1。

4.2下料4.2.1 封头尽量下整体料，如需拼接时，封头各种不相交的拼焊焊缝中心线间距离至少应为封头钢材厚度的3倍，且不小于100㎜。

当封头由瓣片和顶圆板拼接制成时，接头方向只允许是径向和环向的，中心顶圆板直径应小于1/2DN。

4.2.2封头瓣片和顶圆板应用整板制造，不得拼接。

4.2.3封头按展开尺寸（外协成形封头下料尺寸按外协厂家要求）划线，采用机械加工、等离子切割或氧乙炔焰气割等方法进行下料和切割坡口，切割后必须去净割瘤、飞溅、毛刺及氧化层，并用砂轮打磨呈金属光泽，坡口表面不得有裂纹、分层、夹渣等缺陷。

Q345R钢材经火焰气割的坡口表面，应进行磁粉或渗透检测。

图4-14.3 拼接4.3.1 封头拼接坡口型式及尺寸按专用焊接工艺，坡口表面应平整、光滑。

4.3.2 封头拼接时，对口错边量不得大于钢板厚度的10%，且不大于1mm，复合钢板的对口错边量不得大于钢板复层厚度的30%，且不大于1mm，棱角度应不大于0.1δn+1且不大于2mm(δn为名义厚度)。

复合钢板的压力容器制造工艺研究

复合钢板的压力容器制造工艺研究
邓荣兴．
（中海油惠州炼化分公司，广东惠州５１６０８６）
摘要：随着科技的发展和复合钢板自身性能的提高，复合钢板在很多行业中被越来越广泛地运用，但是复合钢板在制造上比较复杂。复合钢板的压力容器制造工艺有很多要求，为提升改善制造工艺，制造出更好的产品，文章对复合钢板的压力容器制造工艺进行了深入的分析探究。
一
，
造成环缝错边量超标过大。所以，复合钢板压力容器
的筒体下料尺寸按照封头中径来展开是行不通的，是不合理的。板材在复合的过程中，不可避免地会产生弯曲，弯曲时中性层应力为０并且周长是不变的，所以在下料的时候，按照封头的中性层来确定筒体的展开长度是比较合理
关键词：复合钢板；压力容器；制造工艺
中图分类号：Biblioteka Ｇ１４２文献标识码：Ａ
文章编号：１００９ — ２３７４（２Ｏ１３）３１ — ０００８ — ０２
相比较而言，复合钢板压力容器比同规格的不锈钢压力容器更具价格优势，所以，在满足一般使用需求的条件时，用户经常选择复合钢板压力容器。但是，由于各种情况，目前市面上复合钢板的规格、型号较少，经常还要进行额外的加工，延长了商品制造的时间。另外，由于复合钢板压力容器制造的工艺相较于一般制造工艺来说更为复杂、要求更为严格，所以只有较少的厂家接触，相关的工艺还有待发展提高。下面本文根据复合钢板压力容器制造中的实际情况，介绍一些复合钢板压力容器制造的相关

制作钛钢复合板管箱的焊接工艺分析

过基层钢板加上复层处理的方式进行优化，如此不仅基本强度得到提高，同时抗腐蚀性也得到提高。

在此基础上对复层进行特殊处理，通过复层加盖板的形式，有效防止不锈钢层被介质腐蚀。

应用专用填充材料将盖板以及钛钢复合板之间进行充分填充，以此保证钛钢复合板焊接质量[2]。

作为金属元素，钛在液态时极易受到温度的影响，氢、氧和氮等气体均可被钛吸收，导致钛的性质出现变化。

氢、氧和氮等元素的吸入会影响到钛塑性，钛钢复合板焊接期间会出现韧性下降的情况。

碳钢基层焊接处理中，需要提前对接头位置进行复层剥离处理，如此可以避免焊接期间受到氧化影响导致碳钢基层焊接性能达不到理想要求[3]。

钛钢复合板管箱焊接期间，因为管箱设计要求，划分为A 、B 两种焊缝；管箱上开孔接管的焊缝，根据焊接规划，均采用焊接接头型式完成焊接处理，具体如图1和图2所示。

图1 焊接示意图图2 焊接示意图焊接方法选择中，结合钛钢复合板电阻系数以及热容量等特点，加上其热导率相对较低，所以必须保证熔池尺寸以及焊接时候的温度。

尽量延长热影响区的停留时间，避免出现接头过热现象，同时还能有效规避晶粒粗大以及塑性低的情况[4]。

焊接方法选择，电流与焊接速度的控制，要求以小电流为主，加快焊接速度。

及时对钛钢复合板清根处理，防止出现铁离子污染现象，焊接方法以手工氩弧焊(如需)、手工焊、埋弧自动焊的综合焊接为主。

具体可参考NB/T 47015—2011《压力容器焊接规程》。

0 引言钛钢复合板管箱焊接工艺，因为钛合金本身具有超强耐腐蚀性，加上强度大等优势，不管是焊接性还是使用期间的韧性等，均为钛钢复合板管箱的应用创造更多空间。

当前航天行业、化工制造等行业均应用到钛合金材料。

尤其是化工行业，因为化学产品生产制造过程中均存在一定腐蚀性，加上应用材料特殊，所以需要应用钛合金材料的化工容器完成储备、反应等工作。

钛钢复合板管箱焊接操作工艺复杂，很多环节均要求能够一次焊接成型。

结合钛钢复合板管箱焊接工艺的应用进行优化分析，保证焊接工艺操作顺利完成。

复合钢板压力容器设计

复合钢板压力容器设计作者：赵国锋刘清华来源：《中国科技博览》2019年第09期[摘要]由于不锈钢复合钢板比不仅具有不锈钢的良好的耐腐蚀性，还具有低合金钢的强度和加工性能。

与不锈钢容器相比，可大大降低设备造价，所以在压力容器中应用越来越广泛。

然而，复合钢板压力容器在设计中与不锈钢及碳钢压力容器并不相同。

本文总结复合钢板压力容器在设计及制造中的常见问题。

[关键词]复合钢板、热处理、焊接坡口中图分类号：G717 文献标识码：A 文章编号：1009-914X（2019）09-0327-011 概述随着工艺技术的不断发展，设备大型化逐步成为一种趋势。

为了降低设备的成本，提高经济效益，许多重要设备，越来越多采用不锈钢复合钢板来满足生产需要。

复合钢板具有单层金属材料所不具有的优异性能以及力学特性，能够满足高强度、耐腐蚀等性能。

压力容器行业应用最为广泛的为不锈钢不和钢板。

不锈钢复合钢板是以碳钢或低合金钢作为基层，以不锈钢作为复层同坐轧制、焊接、堆焊等方式制成的钢板。

基层材料主要用以满足设备安全的结构强度和刚度的要求，复层则用以满足盛装介质的腐蚀、磨削等特殊性能的要求。

不锈钢复合板比整体不锈钢板可节约铬、镍元素的70%～80%，复合板中不锈钢仅占1/5～1/6，可极大的节省不锈钢板材，成本仅为不锈钢板材的1/3，价格可降至整体不锈钢的3/4～2/3，有着巨大的经济及社会效益。

2 压力容器设计2.1材料选择2.1.1 复合钢板1）基层材料的选择基层材料选择主要根据设备的工作温度、工作压力、使用成本、加工性能，并通过计算比较后确定。

2）复层材料的选择复层材料的选择应根据介质的特性要求进行选择，如耐腐蚀、防污染和经济效果确定。

而部分设备需热加工或需进行焊后热处理，为了保证耐不锈钢复层耐晶间腐蚀，最好选用超低碳型不锈钢复层。

较为常见的不锈钢复层材料为S30403或S31603不锈钢钢板。

2.1.2 接管1）对于容器接管，小直径接管可直接采用与复层材料相同的不锈钢接管或锻件。

复合板制造压力容器应注意的问题

复合板制造压力容器应注意的问题作者：徐祥来源：《科学与技术》2014年第09期摘要：复合板在近几年来得到了较广泛的应用，以取代某些环境下采用的纯不锈钢。

本文针对复合板制压力容器制造常见的问题进行了阐述，并对I类和II类复合板制压力容器之间的异同和应注意的事项进行了深入论述。

关键词：复合板；压力容器；设计；制造；检验复合板是由基层材料和复层材料通过爆炸或爆炸——轧制等方法复合而成的双金属板。

由于复合板具有强度高、耐蚀耐磨等特殊性能好和造价较低等优点，近年来在石化、冶金、机械、能源、航天等领域得到广泛应用。

它综合了基层材料和复层材料各自的性能优点，既有基层材料所有的结构强度和刚度，又有复层材料所具有的耐蚀耐磨等基层材料没有的特殊性能，使设备重量和造价大大降低，结构尺寸变小，避免了不锈钢、镍、铜、钛、铝等贵重金属材料的浪费，有着良好的经济效益和社会效益及应用前景。

在压力容器行业中，复合板主要用于制造反应釜、换热器、贮罐等设备。

用于制造压力容器的复合板目前主要有两类，一类是基层材料与复层材料焊接性较好，这类材料有不锈复合钢板、镍基合金复合钢板等（以下简称I类材料）；一类是基层材料与复层材料焊接性较差或不能焊接，这类材料有钛复合板、铜复合板、铝复合板等（以下简称II类材料）。

对这两类复合材料，在容器产品设计、制造和检验时都有很大的不同，应区别对待。

1 材料要求对于复合板材料来说，基层与覆层贴合的紧密程度是非常关键的问题，如果基层与覆层间贴合不好，不仅不能满足防腐的要求，而且在使用过程中还有可能导致鼓包和大面积脱层，从而严重影响设备的安全使用。

同时在设备制造过程中会直接影响壳体的组对焊接质量，尤其容易导致焊缝及母材微裂纹的产生，给设备的安全使用留下隐患。

因此，在用复合板生产之前，仍然需要进行复验，用超声波探伤的方法对复合板的贴合程度进行抽查，不允许任何超标缺陷存在。

除此之外，还应视设备类别及所使用的介质等，对复合材料的力学性能，化学成分进行复验，以确保压力容器主体材料的可靠性。
