风电叶片质检工序步骤
风电叶片质检工序步骤(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除风电叶片质检工序步骤质检员：做好工序检验工作，及时纠正工序差错，保证过程质量，减少返工、返修浪费；负责调查质量检验技术现状；参与质量分析、编制质量控制计划，设计质量控制卡，确定质量控制点；负责确认质量事故现象，参与调查质量事故，分析质量事故原因，编制质量事故报告；负责产品质量状态标识工作，严格控制不良品，确定质量问题、跟踪验证质量问题的解决情况1、模具清理叶片脱模后，用刀具清理模具上沾的真空膜以及残留的胶，或用吸胶毡擦拭模具上的粉层，擦拭干净后会用洁膜剂清理模具(通常只是边缘)。
2、脱模剂模具清理好后，涂一层脱模剂，其固化需要等待一段时间方可铺层。
脱模剂的作用在于在模具表面形成一个致密层，使得模具更加容易和叶片分离，达到脱模的效果。
3、部件整只叶片一般可分为蒙皮、主梁、翻边角、叶跟、粘接角等各个部件，其中主梁、翻边角、叶跟、粘接角等用专用模具进行制作。
等将各个部件制好后，在主模具上进行胶接组装在一起，合模后加压固化后制成一整只叶片。
4、主梁主梁是在单独的模具上成型的，铺放主梁时需要工装对其进行精确定位，并保证经过打磨处理及表面清洁。
主梁在切割车间转运到蒙皮车间后需要人工脱模，然后要剥离脱模后残余的一些附着物。
最后用布擦拭表面。
5、腹板PVC泡沫有较高的剪切模量，组成的结构有良好的刚度特性，主要增加截面刚度。
上下两层纤维布，中间是泡沫板形成夹芯结构，铺放时需要保证各块PVC 板材之间连接紧密。
6、玻璃纤维铺层制作首先铺脱模布，然后是覆盖整个模具的大布，叶根区域铺设错层，主梁的错层与叶根错层镶嵌。
主梁下面需要铺设连续毡，以便导流。
主梁通过工装定位后，两旁的轻木和泡沫的位置就有了基准，芯材的位置正确之后，才能保证前缘的单向布铺设正确。
此过程需要注意铺放位置正确，搭接尺寸足够。
2 ××集团××有限公司兆瓦级风轮叶片评估案例.pdf
××集团××有限公司兆瓦级风轮叶片评估案例推荐机构：中国船级社质量认证公司认证类型：产品设计评估认证认证人员：姜峰、王树军等一、案例背景近年，风机事故频发，叶片作为风力发电机组最核心的部件之一，是直接吸收风载荷的主要承力部件。
针对这一产品，评审过程是利用专用技术软件，对叶片产品设计方案中各影响要素、关键技术参数进行技术评审，核查其是否均满足国标和规范要求。
二、 审核策划风电叶片设计方案评估的重要内容分为两大部分：叶片气动设计方案的评估及结构设计方案的评估。
在项目组成立的前期策划过程中，项目组由气动和结构设计两个专业的审核员组成，从总体气动（载荷）和结构强度两条线路，分别进行技术评审。
总体气动性能（载荷）技术评审的主要工作包括：叶片稳态性能计算、共振风电评估、工况载荷计算、疲劳寿命分析等工作。
结构强度技术评审主要包括：叶片频率、结构强度、刚度变形等工作。
两条线路同时进行，互有交叉。
评估的过程为：气动设计方案中的工况载荷计算完成后，结构专业审核员进行强度校核并对叶片频率进行计算，结构计算的结果再提交给气动专业的审核员进行模型真实性比对，达到两条线路技术模拟的一致性。
之后进行设计方案确认评审，包括型式试验大纲评审、现场试验见证、试验结果与设计方案数据对比等。
最终，总结结论，给予评估意见。
三、 主要的审核发现、沟通过程1）企业提供资料的确认过程2011年10月11号，审核组收到了企业提供第一批技术资料。
根据审核工作计划，项目启动的初期，审核组会选择两名经验丰富的审核人员，分别对提交资料进行初审，以确保设计评估每阶段工作所要求的资料齐全。
同时对资料的准确性进行初步评估，发现资料中问题，及时与厂家沟通，确保提交资料准确，无异议。
设计评估的输入资料的确认防止了由于企业资料的数据不确定引起的进入大量仿真模拟计算环节中的重复计算发生，故这一环节至关重要。
此项目在这一过程中，确实发现若干问题，包括载荷模型中大量计算数据与《风电叶片设计说明》和《风电叶片技术参数》中数据不一致、《风电叶片设计载荷》中缺少关键分析结论，简要列举如下：1、提交模型风轮直径为102.492米，而载荷计算报告中为102.524米，不一致。

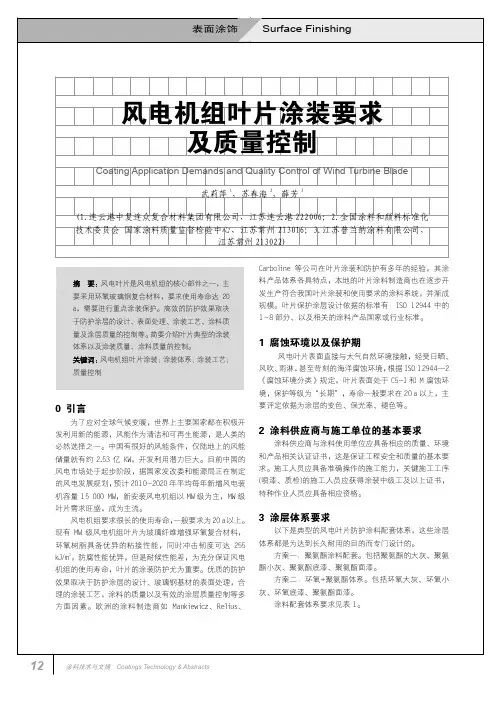

风电机组叶片涂装要求及质量控制
表面涂饰
Surface Finishing
表 1 涂料配套体系要求
层数 叶片 大灰 叶片 小灰 底漆 面漆 总膜厚 涂料名称 聚氨酯叶片大灰/ 环氧大灰 聚氨酯叶片小灰/ 环氧小灰 聚氨酯底漆/环氧底漆 聚氨酯面漆 80～140 µm/200~250 µm 80～140 µm 160～280 µm/280~390 µm(不含 大、小灰) 干膜厚度 0~6 mm
耐柔韧性/mm
4.2 叶片小灰
叶片小灰专门用于风电叶片基材表面以及叶片大灰 打磨后毛细孔和砂眼的批刮，用量较少，但对于叶片的保 护起着非常关键的作用。叶片行业对叶片小灰产品的要求 如表 3 所示。
耐冲击性/cm，≥ 耐磨性(1 000 r/ 1 000 g)/g，≤ 摆杆硬度，≥ 附着力/MPa，≥ 光泽(60°) 重涂性 吸水率(24 h 和 168 h)/%，≤ 人工加速老化 (2 000 h)
4.3 聚氨酯叶片底漆
叶片底漆的技术要求见表 4。
4.4 叶片面漆
鉴于风电叶片保护的持久性以及术与文摘 Coatings Technology & Abstracts
13
表面涂饰
Surface Finishing
5 涂层体系性能要求
叶片复合涂层的技术要求如表 6。
叶片小灰产品的技术指标项目技术指标检测方法物料状态灰色无异物无硬块易涂刮粘稠液体目测线形收缩率不挥发分96gbt17252007稠度1216与固化剂混合后gbt1749吸水率dineniso175可涂刮时间min叶片底漆的技术要求项目技术指标检测方法物料状态灰色无异物无硬块易搅拌成均匀液体目测50gbt1724摆杆硬度06astmd2240柔韧性mmgbt1748耐冲击性cm50gbt1732不挥发分65gbt17252007附着力拉开法mpa单个测试值6平均值8iso4624叶片面漆参考指标项目技术指标检测方法容器中的物料状态灰色无异物无硬块易搅拌成均匀液体目测不挥发物含量63gbt1725200735gbt1724干燥时间实干h24gbt1728耐柔韧性mmgbt1731耐冲击性cm50gbt1732耐磨性1000003iso7784摆杆硬度06gbt1730附着力mpaiso4624光泽60515gbt97541988重涂性重涂无障碍吸水率24dineniso175人工加速老化不起泡不开裂不脱层允许1级变色1级失光和1iso1134114涂料技术与文摘coatingstechnologyabstracts表面涂饰surfacefinishing涂层体系性能要求叶片复合涂层的技术要求如表6
风机叶片结构健康评估方法与关键技术
风机叶片结构健康评估方法与关键技术近年来，风机叶片在风力发电领域扮演着至关重要的角色。
然而，由于不断的工作负荷和外界环境的作用，风机叶片的结构健康问题逐渐引起人们的关注。
本文将探讨风机叶片结构健康评估的方法与关键技术。
一、概述风机叶片的结构健康评估是判断叶片是否存在损伤或疲劳裂纹的过程，以确保风机运行的安全性和可靠性。
通过对叶片结构的分析和检测，可以及时采取维护措施，减少故障风险，提高发电效率。
二、风机叶片结构健康评估方法1.视觉检查与摄像法视觉检查是最常用的评估方法之一，通过肉眼观察叶片表面是否存在明显的破损或变形，如裂纹、凹陷等。
此外，摄像法将视觉检查与摄像技术相结合，通过拍摄叶片表面的图像，并通过图像处理算法来识别和评估叶片的结构健康状况。
2.无损检测技术无损检测技术是一种非侵入性的评估方法，主要包括超声波检测、热成像检测、激光测距等方法。
超声波检测利用超声波的传播特性来检测叶片内部的缺陷，如疲劳裂纹、松动等。
热成像检测则利用红外辐射技术来检测叶片的温度变化，从而判断是否存在结构问题。
激光测距技术可以通过测量叶片的形状和尺寸来评估其结构的完整性。
3.振动分析技术振动分析技术通过检测叶片振动信号来评估其结构健康状况。
传感器可以安装在叶片上，实时监测振动信号，并通过数据处理和分析来判断叶片是否存在结构问题。
该方法具有实时性和准确性高的特点，对于现场监测和故障诊断非常有效。
三、风机叶片结构健康评估关键技术1.数据处理与分析风机叶片结构健康评估需要对收集到的大量数据进行处理和分析。
数据处理技术包括数据传输、存储和处理等方面，以确保数据的完整性和可靠性。
数据分析技术则通过使用数学模型和算法来提取叶片结构健康的有关信息，并作出准确评估。
2.故障诊断与预测风机叶片结构健康评估旨在及早发现潜在的故障，并提前进行维护修复。
因此，故障诊断和预测技术变得至关重要。
通过建立合理的故障模型和预测算法，可以及时判断叶片是否存在损伤或疲劳裂纹，并预测其发展趋势，从而提前采取有效的维护措施。
叶片的质量控制
叶片的质量控制在能源、建筑、航空航天等各个领域，叶片作为一种重要的机械元件，其质量直接影响到整个系统的性能和安全性。
因此，叶片的质量控制至关重要。
本文将探讨叶片的质量控制，以确保其性能和安全性。
一、叶片的生产过程叶片的生产过程包括设计、材料选择、制造和检验等环节。
设计是生产过程中的第一步，需要根据使用要求和性能参数进行叶片的结构和形状设计。
材料选择需要根据使用环境和使用寿命等因素选择合适的材料。
制造过程中需要注意加工精度和表面质量。
检验环节需要对叶片的尺寸、形状、表面质量和使用性能等进行检测，以确保其符合设计要求和使用性能。
二、叶片的质量控制方法1、尺寸检测尺寸检测是质量控制中的基础环节，通过比较实际尺寸与设计尺寸，可以有效地检测出误差，保证叶片的精度。
常用的尺寸检测方法包括卡尺测量、比较仪测量和三坐标测量等。
2、表面质量检测表面质量检测可以有效地检测出叶片表面的缺陷和损伤，保证其表面质量和美观度。
常用的表面质量检测方法包括目视检查、手感检查和无损探伤等。
3、强度和刚度检测强度和刚度检测可以有效地检测出叶片的结构稳定性和承载能力，保证其在使用过程中的安全性和可靠性。
常用的强度和刚度检测方法包括拉伸试验、压缩试验、弯曲试验和振动测试等。
4、性能测试性能测试可以有效地检测出叶片在使用过程中的性能表现，保证其符合设计要求和使用性能。
常用的性能测试方法包括风力发电机组性能试验、航空发动机性能试验和泵性能试验等。
三、叶片的质量控制应用案例在风力发电机组中，叶片是重要的组成部分，其质量直接影响到风力发电机组的性能和安全性。
因此，对风力发电机组叶片的质量控制至关重要。
以下是一个风力发电机组叶片的质量控制应用案例：某公司生产的风力发电机组叶片在投入使用后出现了裂纹和断裂等问题，严重影响了风力发电机组的正常运行。
经过调查和分析，发现这些问题主要是由于原材料质量不佳、生产工艺不规范和检验环节不完善等原因导致的。
为了解决这些问题，该公司采取了以下质量控制措施：1、加强对原材料的质量控制，采用优质材料，优化材料配方。
风电叶片的主要缺陷与无损检测技术评价
叶片整体是一种复杂的层合板结构 ，由于各种干扰因素会产生分层现象。叶片的分层 主 要指纤维层合板间的分层 、芯材与纤维层合板间的分层 。 分层形成 的原因有 ： 树脂用量不够 、
布层污染 、真空泄压、二次பைடு நூலகம்型。 夹杂指叶片生产过程中引入非结构材料。夹杂的产生主要是主观因素，如 ：布层铺设 时
其质量可靠性是保证机组正常稳定运行的决定因素。纤维增强复合材料 （ Ｆ Ｒ Ｐ） 因其轻质 、
耐腐蚀和高拉伸模量一直是风 电叶片最常用 的材料 。由于风电叶片外型庞大 、质量重， 一旦
出现事故 ，会造成极其严重的后果 。为 了保证叶片产品质量可靠性和安全性 ，叶片须经权威
机构检验和认证 ，以考察结构设计和安全性是否符合 Ｉ Ｅ Ｃ和其它相关标准， 取得相应资质后
关 键 词 ：风电叶片； 缺陷； 性能；无损检测
１ 引 言
风力发电具有资源再生 、容量巨大、无污染 、综合治理成本低等优点， 是未来电力的先
进生产方向。从 ２ ０ 世纪 ７ ０ 年代至今 ，国内外风电事业得以蓬勃发展 ，装机容量越大 ，发电 效率越高， 技术难度越大。 风 电叶片是捕获风能的最主要部件 ， 也是风力发电机的关键部件 ，
操作以及使用不当的原因，如外力冲击、与其它物体碰撞和刮擦等。对缺陷产生原因进行准
确分析， 可以有针对性地采取预防与控制措施 ， 减少缺陷形成的概率 ， 保证结构质量和性能
满足要求。
孔隙是指叶片在成型过程 中形成的孔洞 ，包括布层内纤维束内的孔隙、纤维束与纤维束 之间的孔隙以及布层层间的孔隙。产生的原因可以归纳为以下几点 ：①工艺方面 ：叶片灌注
２ ． ２ ． ２ 夹杂对性能的影响
Ｍ． Ｚ ｈ ａ ｎ ｇ和ｓ ． Ｅ ． Ｍａ ｓ ｏ ｎ ￣经用蒸馏水和海水作为夹杂进行过试验研究 ， 铺层时在每层 间刷
风电叶片产品制造质量评价技术解决方案
风电叶片产品制造质量评价技术解决方案目录CONTENTS技术背景一评价技术二技术意义三一技术背景风电叶片是风机将风能转化为机械能的重要部件之一，也是获取较高风能利用系数和经济效益的基础。
随着叶片长度增加，尤其对于海上风电叶片，面对风吹、日晒、雷击、腐蚀等复杂恶劣环境，设计要求不断提高，叶片制造工艺技术日益复杂。
由于风电叶片目前机械化程度偏低，人为参与过程多，在成型过程中会因为操作不当导致叶片出现质量问题，如无法将叶片问题在挂机使用前处理完毕，尤其对于海上风电叶片运行环境，很大程度上会增加后续机组运维成本。
1.1 对全国50多个风电场，近3000台机组叶片的检查结果和近40台机组叶片失效评估分析结论统计，主要问题缺陷如下：制造原因, 67%设计原因,5%环境原因, 21%其他原因, 7%对各类问题缺陷进一步进行原因分析，其中制造原因占67%，可见风电叶片制造过程问题是影响机组叶片正常运行的主要因素。
检查过程中发现的叶片问题缺陷，根据严重程度需分别进行维修，机组限功率运行，更换等方式处理，否则将影响整个机组的运行安全。
1.2虽然各叶片供应商均通过了工厂质量管理体系认证，但基于以上风场叶片存在的问题和频繁出现的叶片失效事故，各整机商，业主对叶片厂制造产品质量产生质疑，由此各整机商，业主采取派驻有叶片生产经验的监造，第三方监理，进行远程监控等方式进行风电叶片制造商的生产过程产品质量控制。
各叶片制造商面临的机遇和挑战生产任务量大，交货紧张；新产品试制研发较多；人员流动性大；节约材料，降低成本趋势；1.3风电场叶片存在的问题缺陷主要为制造原因导致各整机商，业主对叶片制造商的产品质量产生质疑叶片制造商面临的机遇和挑战有必要对风电叶片供应商的制造过程质量保证能力进行有针对性、持续有效的评价。
二评价技术叶片制造商风电叶片制作过程包括物料准备，壳体成型，合模粘接，后处理4个过程，每个过程工序和具体要求如下：物料准备壳体成型合模粘接后处理●车间温湿度，通风，防止阳光直射●模具，工装，设备部件/主模具；树脂混合机，打胶机等●材料玻纤：四轴布，三轴布，双轴布，单向布，表面毡；树脂：灌注/手糊环氧树脂，聚氨酯；粘接剂：普通粘接胶，快速粘接胶；芯材：Balsa木，PVC，PET；辅材：真空膜，多孔膜，脱模布，导流管，注胶管，密封胶带等；金属材料：避雷电缆，接闪器，接闪支座，防雷板，铜网，法兰；涂料：针孔/大缝腻子，底/面漆；其他：导电膏，密封硅胶，SIKA胶●工艺/检验指导书●生产过程记录●检验仪器卷尺/钢板尺/测温枪/水平尺/倾角仪等●人员培训技术能力，质量意识●布层铺设角度，方向，搭接/对接尺寸等●预制件放置主梁，后缘梁，副后缘梁定位●芯材铺设定位，方向，间隙，倒角等●辅材铺设●真空吸注保压时间，真空度，树脂比例，树脂混合●预固化温度，保温时间，固化质量监测●清理辅材粘接区域清洁，粗糙面●试合模橡皮泥放置，橡皮泥测试●合模粘接胶比例，上胶宽度/厚度/形状●后固化温度，保温时间，固化质量监测●脱模吊点，脱模工装●切边修型前、后缘切边，钻排水孔，安装接闪器，钻孔/端面打磨；●打磨打磨方向/程度，范围●涂装喷涂/辊涂，油漆配比，油漆湿膜/干膜厚度，附着力●零部件安装叶根挡板，人孔盖板，防雨环，法兰，连接螺栓，涡流片等●称重/配重重量，质量矩，配重位置，配重材料，固化要求●入库叶片内部/外部，防雷系统物料准备壳体成型合模粘接后处理人员工装/设备过程控制环境材料监视测量能力水平质量意识工艺技术质量控制操作手册日常使用/维护保养生产环境储存环境规格类型存储/使用有效识别点检/校准风电叶片制造质量控制有效识别二、评价技术研发管理操作手册培训管理一致性管理内部审核程序二、评价技术本评级技术以《GB/T 19001—2016质量管理体系要求》为基础，综合了影响叶片整个生产过程质量的全部因素，按照“规范叶片供应商各部门质量管理方式，完善叶片制造过程各工序质量控制内容，提高叶片制作过程质量控制技术”原则，评价叶片供应商的质量保证能力，保证叶片高质量、高标准、一致性的产出。
风电叶片产品制造过程质量保证能力评价技术26页
风电叶片 制造质量控制
二、评价技术
壳体成型 物料准备
合模粘接
后处理
本评级技术以《GB/T 19001—2016质量管理体系 要求》为基础，综合了影响叶片整个生产过程质量 的全部因素，按照“规范叶片供应商各部门质量管理方式，完善叶片制造过程各工序质量控制内容，提 高叶片制作过程质量控制技术”原则，评价叶片供应商的质量保证能力，保证叶片高质量、高标准、一
称重/配重
重量，质量矩，配重位置，配重
材料，固化要求
入库
叶片内部/外部，防雷系统
二、评价技术
人员
能力水平 质量意识 培训管理
工装/设备
材料
有效识别 操作手册
规格类型
日常使用/维护保养
存储/使用
内部审核程序 一致性管理 质量控制 工艺技术 研发管理
过程控制
储存环境 生产环境
环境
点检/校准 操作手册 有效识别
点检/校准周期）； 2、保证现场实物与台账 信息保持一致。
1、日常点检/校准记录 （检查项目，周期，异 常情况记录）； 2、保存校准证书; 3、建立监视测量设备失 效时可追溯性控制程序。
二 评价技术
Measure ment 测
Environ ment
环
Man 人
QM
质量
Method 法
Machine 机
材料，工装、设备存储，使用； 材料，工装、设备防护
06 监视测量
A
有效识别出判定 叶片质量符合标 准要求需要的检 验/检测设备并配 备
B
C
D
1、操作指导书； 2、检验/检测人员熟 练掌握操作；
3、定期进行测量系 统分析(Measurement Systems Analysis,MSA)。
高原型风力发电风轮叶片的质量控制与检测技术
高原型风力发电风轮叶片的质量控制与检测技术风能作为一种绿色、可再生的能源，具有巨大的发展潜力。
随着对环境保护和可持续发展的重视，风力发电成为了全球能源领域的热门话题。
高原地区由于气候条件独特，其风力资源非常丰富，因此高原型风力发电成为了近年来研究的热点。
高原型风力发电的核心设备之一便是风轮叶片，它承载着风能转化为机械能的重要任务。
为了确保高原型风力发电机组的安全运行和效率发挥，对风轮叶片质量的控制与检测技术显得十分重要。
首先，风轮叶片的质量控制是保证风力发电机组稳定运行的关键。
叶片的质量直接影响着风能转化为机械能的效率和稳定性。
通常情况下，风轮叶片需要具备结构强度高、重量轻、抗风功率强等特点。
高原地区由于海拔较高，气温和气候变化较大，风力也较强，因此风轮叶片的质量控制在高原地区尤为重要。
在高原地区，常规叶片的质量控制会受到气压、气温和氧含量等因素的影响。
实际上，高原地区的气压较低、气温偏低以及氧气含量较少会导致叶片的材料和结构性能发生变化。
因此，高原地区需要开发适用于该地区气候条件的高原型叶片材料及结构设计。
同时，严格控制叶片的制造过程，确保叶片的强度和重量符合要求，才能够适应高原地区的复杂气候环境和强风条件。
其次，风轮叶片的质量检测技术是确保风力发电机组安全可靠的重要环节。
通过对风轮叶片的质量进行检测，可以及时发现和解决潜在的质量问题，保证风轮叶片的正常运行。
目前，常用的风轮叶片质量检测技术主要包括非损伤检测和性能测试两种方法。
非损伤检测是常用的风轮叶片质量检测技术之一。
该技术通过使用超声波、红外线、雷达等非损伤检测设备，对叶片进行全面的材料和结构检测。
其中，超声波检测技术可以检测叶片材料的内部缺陷和裂纹情况，红外线检测技术可以检测叶片表面温度的变化，雷达技术可以检测叶片的形状和尺寸等。
通过非损伤检测技术，可以快速准确地发现叶片的质量问题，从而及时采取措施进行修复或更换，保证风力发电机组的正常运行。
风力发电叶片质量标准
风力发电叶片质量标准
风力发电叶片的质量标准通常包括以下几个方面：
1. 材料质量：叶片通常采用复合材料制造，如玻璃纤维增强塑料。
材料应具有良好的强度和耐候性能，能够承受高强度的风力和长时间的曝晒。
2. 叶片形状和尺寸：叶片的形状和尺寸设计应符合气动性能和机械结构的要求，以实现最佳的能量转换效率和运行稳定性。
3. 平衡性和精度：叶片的制造过程中需要保证叶片的平衡性和精度，以避免不必要的振动和损坏。
4. 表面光洁度：叶片表面的光洁度对风力发电机组的性能有重要影响，应保证表面光洁平整，减少湍流阻力，提高发电效率。
5. 强度和刚度：叶片需要具有足够的强度和刚度，以承受高速旋转和复杂工作环境下的风力负荷，同时保持稳定和可靠的运行。
6. 耐用性和耐腐蚀性：叶片需要具备良好的耐候、耐腐蚀性能，能够在各种恶劣的气候和环境条件下长期稳定运行。
以上是常见的风力发电叶片质量标准，实际使用中还要考虑具体的项目需求和国家标准。
风机叶片结构的优化设计及其性能评估
风机叶片结构的优化设计及其性能评估第一章：绪论风能作为一种重要的清洁能源，在近年来的发展中得到了越来越广泛的应用。
风力发电是目前比较成熟的风能利用技术之一，也是推动清洁能源发展的重要手段之一。
而风力发电中的风机是起到了转化风能为电能的关键部件，选用合适的风机叶片结构设计对于提高风机性能至关重要。
第二章：风力机叶片现状及其缺点传统的风力发电机使用的是桨叶挡风机，但其效率很低，适用范围较小，容易受到风场复杂性等因素的影响。
因此，人们发明了现代风力发电机并用于工业化应用。
现代风力发电机通常采用三叶片的叶轮，能够获得相对较高的效率和较低的噪音水平。
但是，在实际应用中，还是存在一些问题需要解决。
例如，风机叶片结构设计不尽合理会导致效率降低、噪音增加及振动加剧等问题。
第三章：风机叶片结构设计原则风机叶片结构设计的原则是在保证风机正常工作条件下尽可能提高效率，降低噪音、降低振动以及提高可靠性。
通过设计合理的风机叶片结构可以达到这些目的。
在设计风机叶片时应注意以下几个方面：1. 风机叶片的形状应合理：风机的转子叶片的形状应该符合科学的气动原理，以减少阻力和阻力损失，并在一定程度上减少振动、噪音和损坏的风险。
2. 减小风阻力：风机叶片的端头、尖端应尽量光滑并且尖锐，以减小风阻力，提高机器效率。
3. 保证风机叶片的结构刚度：风机叶片的支撑结构必须足够强，以支撑风机叶片的重量和终端载荷，同时保证整个风机的稳定性。
第四章：风机叶片结构的优化设计风机叶片的优化设计是指在保证性能和健康条件下，尽可能提高风机效率并减少材料消耗的设计。
在设计过程中，优化设计的目标是选择最佳材料并实现轮廓线的最优化。
优化设计的过程通常需要使用计算机辅助设计软件，主要包括以下几个方面：1. 风轮叶片的材料选择：优化设计首先需要了解不同材料的物理性质、力学性质等，然后根据具体设计要求选择最佳材料，以保证叶片的整体强度和稳定性。
2. 风轮叶片底镜面轮廓优化设计：采用计算机模拟软件对叶片的轮廓进行预先计算、分析、优化的过程，以确定最优的轮廓线和尺寸，以实现最佳的风能利用效率。
风力发电叶片工艺技术标准
风力发电叶片工艺技术标准风力发电叶片是风力发电装置中的核心部件，它的设计和制造工艺直接影响整个风电设备的发电效率和稳定性。
为了保证风力发电叶片的质量和性能，制定了一系列的工艺技术标准。
以下是关于风力发电叶片工艺技术标准的一些要点。
首先，风力发电叶片的材料选择是关键。
目前主要使用的材料有玻璃纤维、碳纤维和复合材料等。
材料要求具有高强度、轻量化、耐腐蚀等特点。
制造厂商需要根据不同的风力发电机型和设计要求选择合适的材料。
其次，叶片的设计和制造需要符合一定的标准。
制定风力发电叶片的标准可以确保叶片的质量和性能。
标准包括叶片的几何形状、结构设计、生产工艺等方面。
例如，叶片的平均弯曲角度、扭转角度、压缩强度等参数都需要符合标准规定。
第三，制造过程中的工艺要求十分重要。
一般的生产工艺包括模具制造、纤维布放置、树脂注塑、固化、表面处理等步骤。
这些过程需要严格遵守标准，以确保叶片的质量和性能。
例如，在纤维布放置过程中，要保证纤维布的层压均匀，避免出现纤维布过多或过少的情况。
同时，叶片的表面处理也是非常重要的一环。
表面处理可以提高叶片的抗氧化和耐腐蚀能力，并减少空气动力学阻力。
常用的表面处理方法包括涂覆、喷砂、抛光等。
制定合适的表面处理标准可以保证叶片的表面质量和性能。
最后，风力发电叶片的检测和测试也是必不可少的环节。
检测主要包括物理性能、化学成分、尺寸精度等方面的检测。
常用的检测方法包括拉伸试验、扭矩试验、动平衡测试等。
这些检测可以在叶片生产过程中发现问题，并及时采取措施进行修复和调整。
总之，风力发电叶片的工艺技术标准对于保证叶片的质量和性能非常重要。
标准可以统一制造厂商的生产工艺，提高叶片的制造水平和可靠性。
制定和遵守科学的标准可以减少制造过程中的问题和不良品的出现，降低质量风险。
同时，标准化的生产可以提高生产效率，减少资源浪费，降低成本。
风力发电技术的性能评估及效益分析
风力发电技术的性能评估及效益分析一、引言近年来，随着环保意识的增强和非化石能源的关注度不断提高，风力发电作为清洁能源的一种，在全球范围内得到了广泛应用。
其中，风力发电技术的性能评估和效益分析是其应用的重要环节，本文将从风力发电技术的基础原理入手，探讨其性能评估的方法和效益分析的指标体系。
二、风力发电技术的基础原理风力发电是利用风能直接驱动发电机发电的过程。
在风能转化为电能的过程中，风机叶片是最核心的组成部分。
风机叶片的设计是风力发电技术的核心之一，叶片的数目、材料、长度、弯曲程度以及叶尖速度等参数都会影响发电机的生成效率。
此外，风力发电的转子系统还包括轴承、齿轮箱和发电机等组成部分，这些部分的耐久性和质量直接影响发电机的可靠性和寿命。
三、风力发电技术的性能评估方法1.测风塔分析法通过在实验地区搭建测风塔，获取不同高度处风速数据，以此掌握实验地区的风能分布情况，根据测风塔上所配备的传感器测量的数据可以进行多项参数计算，这些参数包括风向、风速、风向变化值、标准差和风的功率密度等。
2.数值模拟法利用计算机模拟的方法对特定地区的风能分布进行建模，又叫做区域风场模拟。
通过运用气象学和计算流体力学方法将地面地貌、海岸线、气象数据等参数考虑在内，开展计算和仿真实验，得到预测数据，以此评估风机在特定环境下的性能表现。
3.现场试验法通过在实测风场搭建风机进行的试验，测试风机在实际环境下的运行情况，数据包括风速、转速、输出功率。
用这些参数计算风机各项性能指标，比如功率曲线、风能利用率等。
这种方法是评估一种风力发电机性能的最直接、最可靠、最全面的方法。
四、风力发电技术的效益分析指标体系1.风能利用率风能利用率是指一个风机在某段时间内发电量与同期该属地平均风能产量的比值。
风能利用率越高，相对应风机的性能表现就越好。
2.负荷系数负荷系数是指风机实际运行时间与其设计寿命运行时间的比值。
若负荷系数低，则说明要么风机处理能力差，要么发电量不够稳定，最终都会使风机的效益下降。
风电机组叶片维护装备的安全性评估与管理
风电机组叶片维护装备的安全性评估与管理随着风能发电技术的迅猛发展，风电机组在能源领域的占比越来越高。
作为风电机组的重要组成部分，叶片起着收集风能的关键作用。
因此，对风电机组叶片维护装备的安全性评估与管理显得尤为重要。
1.安全性评估风电机组叶片维护装备的安全性评估主要考虑以下几个方面：1.1 设备使用环境评估：评估叶片维护装备所处的环境条件，包括气候、温度、湿度、海拔等因素对设备安全性的影响。
根据评估结果，设计合理的保护措施，确保装备可以在极端环境下正常运行。
1.2 设备工况评估：评估叶片维护装备在不同工况下的可靠性和安全性。
考虑到叶片维护过程中可能存在的振动、高温、高湿等工作条件，对设备进行严格的工况试验，确保其在实际工作中的可靠性和稳定性。
1.3 设备结构评估：评估叶片维护装备的结构设计是否合理，能否承受叶片维护中的各种力和压力。
通过有限元分析等方法，检验叶片维护装备的结构强度和可靠性，提前发现潜在的结构缺陷，避免安全事故的发生。
1.4 设备故障诊断评估：评估叶片维护装备的故障诊断能力，判断设备是否能及时发现故障并采取相应的维修措施。
建立完善的故障诊断系统，结合传感器和数据分析技术，提高设备的故障检测准确率，降低维护成本并保证设备运行的可靠性。
2.安全性管理针对风电机组叶片维护装备的安全性管理，在评估的基础上，需要制定相应的管理措施和监测系统：2.1 定期检查与维护：对风电机组叶片维护装备进行定期检查和维护，确保设备处于良好的工作状态。
其中包括对设备结构、工作条件、电气系统等方面进行全面检查，及时发现并修复问题，防止设备发生故障。
2.2 培训与技术支持：对工作人员进行培训，提高其对叶片维护装备的操作技能和安全意识。
准确理解和掌握使用手册，正确操作维护设备，确保其安全使用。
2.3 数据监测与分析：建立监测系统，实时监测叶片维护装备的工作状态和参数。
通过对数据的采集和分析，可以及时发现设备异常或故障，避免事故发生，并及时采取维修措施，提高设备的可靠性和安全性。
2020年风电叶片生产质量出品效率保障方案
2020年叶片生产质量/出品/效率保障方案为确保2020年年度生产计划的顺利开展和实施，我们分别制定了叶片生产人员保证方案和叶片生产质量保证方案以及叶片生产进度保证方案。
一、叶片生产人员保证方案为确保叶片生产的顺利开展和实施，叶片生产的人员配备既有技术带头人，也有中坚力量（班组长等），还有一般工作人员，并实行叶片生产班长、技术负责人质量负责制，严格遵守公司质量，按照公司工艺文件生产，以确保叶片生产进度及质量保证。
1、2月份生产人员投入（1）到厂人员80人；（2）707两条线生产配置50人，其中铺层26人，合模15人，灌注9人；（3）2月份生产开始以后，707GH模达到48小时每片确保一天一片；（4）铺层时间12小时，灌注时间12小时加预固化，合模时间12小时后固化加起模时间12小时；2、3月份（及以后）生产人员投入（1）到厂人员73人；（2）生产条件允许情况下计划一天铺层2个，合模2个争取达到36小时每片确保完成任务；（3）3月份人员计划分铺层合模前后工作，铺层前20人5小时铺布结束，铺层后14人4小时辅材真空保压结束，灌注15人10小时加预固化，合模前10人5小时打磨维修结束，合模后14人12小时加合模后固化结束。
（4）辅助，备料，起模，撕大梁，人员7人。
二、叶片生产质量保证方案1、编制生产过程质量自检计划制定质量自检计划：依据叶片生产计划及叶片生产质量目标确定需要检查的主要工作节点，识别叶片生产过程中的风险因素，并制定出叶片生产的质量风险控制计划。
2、“过程和工作产品”的质量检查主要内容包括：是否按照工艺文件执行了生产，是否按照过程要求生产等。
3、不符合项的跟踪处理对质量自检中发现的不符合项，要及时处理，质量保证人员需要确认不符合项的状态，直到最终的不符合项状态为“符合”为止。
4、质量管理责任分配在叶片生产过程中按照工艺文件的要求进行生产。
每个叶片生产除配备了叶片生产所需工种岗位外，还专门设置质量负责人，每个班组长同时为质量自检第一负责人。
