音频小信号前置放大电路
音频小信号功率放大电路设计全文编辑修改
精选全文完整版可编辑修改目录1 选题背景 (2)1．1 指导思想 (2)1．2 方案论证 (2)1．3 基本设计任务 (2)1．4 发挥设计任务 (2)1．5电路特点 (3)2 电路设计 (3)2.1 总体方框图 (3)2.2 工作原理 (3)3 各主要电路及部件工作原理 (3)3.1 第一级--输入信号放大电路 (4)3.2 NE5532简要说明 (5)3.3 第二级--功率放大电路 (6)3.4 直流信号过滤电路 (6)4 原理总图 (7)5 元器件清单 (7)6 调试过程及测试数据（或者仿真结果） (7)6.1仿真检查 (8)6.1.1第一级仿真检查。
(8)6.1.2第二级仿真检查 (9)6.2 通电前检查 (10)6.3 通电检查 (10)6.3.1第一级电路检查 (10)6.3.2第二级电路检查 (10)6.3.3完整电路检查 (10)6.4结果分析 (10)7 小结 (10)8 设计体会及今后的改进意见 (11)8.1 体会 (11)8.2本方案特点及存在的问题 (11)8.3 改进意见 (11)参考文献 (12)1 选题背景在科技发达的现代社会随声听、收音机、mp3、mp4、电视机、手机、电脑……极大丰富了我们的日常生活，这些产品在使用时时常会有音频的播放，而这些产品本身配带的音频播放装置往往功率较小，难以带给人们想要的音乐效果与震撼。
因此音频小信号功率放大器就有着广泛的运用空间，能够让人们尽情享受音乐激情与活力。
正因为如此我对音频小信号放大电路产生了浓厚的兴趣，希望通过自己的知识和能力亲自动手设计和制作这样一款产品。
1．1 指导思想利用运算放大器构成第一级放大电路对输入信号进行放大；把放大后的信号接入第二级功率放大电路进行功率放大。
1．2 方案论证方案一：可使用NE5532配合集成功放TDA2030进行功率放大。
这样实现电路简单方便且电路的实现效果会很好，但由于题目要求不允许使用集成音频功放所以此方案不符合，故舍弃此方案。
音频小信号前置放大电路
音频小信号前置放大电路1 选题背景在现在的时代我们的身边有着各种各样对于声音放大的需求，如麦克风，及一些音像设备中是最常见的，随着人们生活质量的提高对于音质的要求也越来越高，简单的音质已经无法满足大家的需求，恶劣的音质也对人们的日常生活有很大的影响，就如同噪音一样，在对音质进行调整中，对其放大是很重要的内容，音频放大电路就是在保持原声的基础上对声音进行放大，对声音中小信号的放大在音频放大电路中也有着很重要的应用，对小信号的放大可以让我们更好的获得对较弱的原声的放大，对较弱的音频进行放大后可以更好的去分析这个音频信号，对于科学研究和电子产品的开发很有帮助，也可以充分的满足人们的需求。
1．1指导思想“放大”的本质是实现能量的控制，即能量的转换：用能量比较小的输入信号来控制另一个能源，使输出端的负载上得到能量比较大的信号。
放大的对象是变化量，放大的前提是传输不失真。
通过NE5532对小信号进行放大，对相应的电阻进行合理的选择以达到对放大倍数的要求，对输出部分串电阻来达到对输出电阻的要求。
1．2 方案论证方案一：采用NE5532两级电路放大方法，用运算放大器作音频前置放大电路。
其优点是体积小、噪音低、功耗小、一致性较好。
利用运算放大器可取得很深的负反馈，同时提高不失真输出，使信号失真度在1%以下。
方案二：采用NE5532一级放大方法，优点是所用资源少，更加的简便，缺点是不稳定，电流过大，故予以否定综合考虑，采用方案一1．3 基本设计任务设计并制作音频小信号前置放大电路。
具体要求如下：≥1000；（40分）（１）放大倍数AV（２）通频带20Hz~20KHz；（40分）≥１MΩ;输出电阻R O＝600Ω；（10分）（３）放大电路的输入电阻RI说明：设计方案和器件根据题目要求自行选择，但要求在通用器件范围内。
测试条件：技术指标在输入正弦波信号峰值Vpp=10mv的条件进行测试（输入输出电阻通过设计方案预以保证），设计报告中应有含有详细的测试数据说明设计结果。
小信号放大电路图详解
小信号放大电路图详解小 信号放大一直是电子设计竞赛经久不衰的题目，也是工程师们设计电路时经常遇到的问题。
作者历经小信号放大的血泪史，介绍了小信号放大中的集成芯片放大电 路、滤波器电路和分立元件放大器，有详细的电路图讲解哦！其中LC无源滤波器的软件设计、仿真以及硬件制作流程也合适很多其他电路设计。
第一部分：集成芯片放大器电路图讲解不知有多少童鞋知道TI公司的LHM6624。
这个芯片对于作者来说那是福星一枚。
其主要技术指标如下：Single/Dual Ultra Low Noise Wideband Operational Amplifier（单/双电源低噪声宽带小信号放大器）；其增益带宽积在单电源供电时可达1.5GHz，双电源供电时可达1.3GHz；供电电压双电源 （± 2.5V to ± 6V）单电源（+5V to +12V）；摆率（Slew rate） 350V/μs增益为10dB(AV = 10)时摆率400V/μs；输入噪声0.92nV/；输入失调电压典型值700uV 。
应用电路图如下：其中双电源供电±5V，C12，C13作用是电源滤波，即稳压；输入阻抗为50W；输出信号峰峰值可至8V（最好不要超过3V，因为大信号会出现非线性放 大）。
这是一个典型的同相放大器，放大倍数计算公式为AV=R14/R12，图中参数放大倍数20倍，即26dB。
值得注意的一点是电阻R16的作用：调 节零漂~如果对低频放大没什么特别需要的话，此处电阻R13，R16以及C11都可省略，但是如果想要放大直流信号的话，此处调节电路就十分有必要了。
模拟放大电路的电源滤波处理是十分有必要的，目的是防止高频模拟信号影响污染整个电源系统。
图中C12，C13在pcb中的位置要尽量靠近IC的电源入 口。
另外也可选择把磁珠（要求严格时可用电感，要求不高时可用100W电阻）和两个电容组成p形滤波电路， 这样可以把电源中的噪音滤得干干净净~2：滤波器滤波器分为有源滤波器和无源滤波器两种，区别在于有没有外接电源。
音频功率放大器的设计毕业论文
单刀音频功率放大器的设计摘要本次课程设计题目为音频功率放大器，简称音频功放，音频功率放大器主要用于推动扬声器发声，凡发声的电子产品中都要用到音频功放。
设计中主要采用OP07进行音频放大器的设计，OP07芯片是一种低噪声，非斩波稳零的双极性运算放大器集成电路。
由于OP07具有非常低的输入失调电压（对于OP07A最大为25μV），所以OP07在很多应用场合不需要额外的调零措施。
设计中的音频功率放大器主要由直流稳压电源、前置放大电路、二级放大电路和功率放大电路组成。
前置放大电路采用了反相比例运算放大器，二级放大电路用一个低通滤波器和一个高通滤波器组成一个带通滤波器，功率放大电路采用了OCL电路。
直流电源采用桥式电路进行整流，输出则采用了三端集成稳压器。
对前置放大电路和二级放大电路进行了输入、输出分析和频率响应分析。
对功率放大电路进行了输入和输出功率分析。
对直流电源进行了输出电压验证。
最后对总电路进行了输入、输出分析、频率响应分析、噪声分析。
关键词： OP07 音频功率放大器AbstractThe curriculum design entitled the audio power amplifier, referred to as audio amplifier, audio power amplifier is mainly used to promote the speaker sound, and where the sound of electronic products to be used in audio amplifier.The main design using the OP07 audio amplifier design, the OP07 chip is a low-noise, non-chopper-stabilized bipolar op amp IC. OP07 has very low input offset voltage (for OP07A 25μV), OP07 in many applications do not require additional zero measures. The design of audio power amplifier by the DC power supply, preamplifier circuit, two amplification circuit and power amplifier circuit. Preamplifier circuit using a reversed-phase proportion of op amp, two amplifier with a low-pass filter and a high-pass filter composed of a band pass filter, power amplifier OCL circuit. The DC power bridge circuit rectifier, the output uses a three-terminal integrated voltage regulator.Preamplifier and two amplifier input, output and frequency response analysis. Power amplifier input and output power analysis. V alidation of the output voltage of DC power. Finally, the total circuit input-output analysis, frequency response analysis, noise analysis.Key words:OP07 audio power amplifier目录摘要 (I)Abstract (II)第一章音频放大器的概述 (1)1.1音频放大电路的回顾 (1)1.2音频功率放大器的介绍 (1)1.2.1 A类(甲类)功率放大器 (2)1.2.2 B类(乙类)功率放大器 (2)1.2.3 AB类(甲乙类)功率放大器 (2)1.2.4 C类(丙类)功率放大器 (2)1.2.5 D类(丁类)功率放大器 (3)1.3放大器的技术指标 (3)第二章音频功率放大器的设计 (6)2.1设计方案分析 (6)2.2前置放大电路设计 (6)2.3二级放大电路设计 (8)2.2.1 低通滤波器设计 (8)2.2.2 高通滤波器设计 (10)2.2.3 二级放大电路电路设计 (12)2.4功率放大器设计 (12)2.5 直流稳压电源设计 (13)2.6 OP07的功能介绍 (14)第三章电路的仿真 (16)3.1 前置电路的仿真 (16)3.1.1 输入与输出分析 (16)3.1.2 电路频率响应特性分析 (17)3.2二级放大电路仿真 (18)3.2.1电路输入与输出分析 (18)3.2.2电路频率响应特性分析 (19)3.3 功率放大电路功率仿真 (20)3.4 直流稳压电源仿真 (22)3.5音频功率放大电路仿真和分析 (23)3.5.1 电路输入与输出分析 (23)3.5.2电路频率响应特性分析 (24)第四章焊接调试组装 (26)4.1焊接 (26)4.2组装 (26)4.3调试 (26)4.4结果 (26)总结 (27)致谢 (28)参考文献 (29)第一章音频放大器的概述1.1音频放大电路的回顾音响技术的发展历史可以分为电子管、晶体管、集成电路、场效应管四个阶段。
小信号放大电路
小信号放大电路
小信号放大电路又称低噪声放大电路，是一种通过放大前端接收到的微弱信号，使其
能满足负载使用要求，而不损失信号质量的一种电路。
由于小信号放大电路能把低噪声信
号放大，因而得名。
它能被广泛应用于无线通信、交流系统、激光测距、高级声学等领域。
小信号放大电路和普通的放大电路相比，具有以下特点：
1、小信号放大电路的放大增益一般较小，多数情况下在20dB以下。
同时，低噪声特
性要求该电路具有良好的抑制肉噪功能。
这也就要求小信号放大电路的线性度在较小的输
入信号范围内能够达到很好的效果。
2、生产小信号放大电路时，除了具有高精度要求的功率放大器以外，同时还要采用
精密的滤波技术，以期满足各种应用的需求。
一般来说，低频不少于300Hz的脉冲波和具
有良好质量的模拟信号，往往需要使用量电容器来极大地提高这种类型电路的运行性能。
3、为了改善小信号放大电路的性能，在设计电路时，应该把电路的电源电容和过采
样电容采用连续的方式，以在一的滤波器的状态下进行调节，从而提高放大器的噪声衰减
能力。
另外，在此基础上，应该添加偏调波滤波器，以调节整个负责放大电路的分支，来
降低噪声水平。
4、小信号放大电路通常采用一种被称为音频功放的放大结构，它能把收到的微弱信
号转换为较大的信号，并同时抑制多发噪是声音，以达到较好的信号放大效果。
另外，小信号放大电路还有一些应用是特殊的，比如激光测距仪、超声波及单片机技术，等。
这些电路的设计中，除了具有一定的放大系数，同时还要考虑它的速度快、噪声
小等特点，以期达到提高性能能力的目标。
音频放大电路是一种对音频信号进行放大的功率放大电路

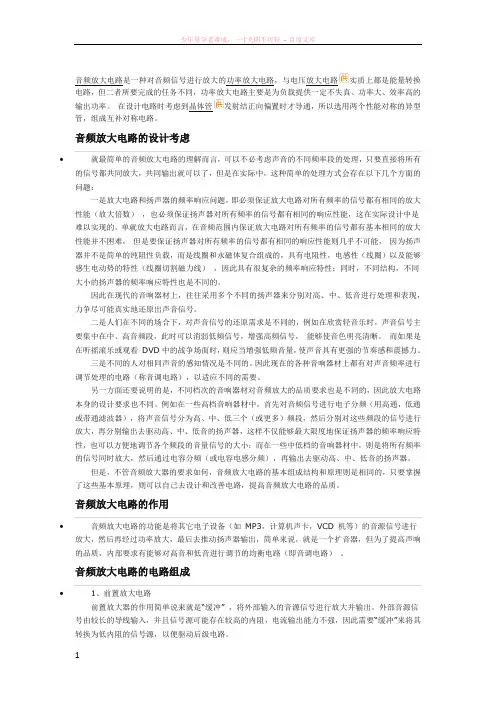

音频放大电路是一种对音频信号进行放大的功率放大电路，与电压放大电路实质上都是能量转换电路，但二者所要完成的任务不同，功率放大电路主要是为负载提供一定不失真、功率大、效率高的输出功率。
在设计电路时考虑到晶体管发射结正向偏置时才导通，所以选用两个性能对称的异型管，组成互补对称电路。
音频放大电路的设计考虑•就最简单的音频放大电路的理解而言，可以不必考虑声音的不同频率段的处理，只要直接将所有的信号都共同放大，共同输出就可以了，但是在实际中，这种简单的处理方式会存在以下几个方面的问题：一是放大电路和扬声器的频率响应问题，即必须保证放大电路对所有频率的信号都有相同的放大性能（放大倍数），也必须保证扬声器对所有频率的信号都有相同的响应性能，这在实际设计中是难以实现的。
单就放大电路而言，在音频范围内保证放大电路对所有频率的信号都有基本相同的放大性能并不困难，但是要保证扬声器对所有频率的信号都有相同的响应性能则几乎不可能，因为扬声器并不是简单的纯阻性负载，而是线圈和永磁体复合组成的，具有电阻性，电感性（线圈）以及能够感生电动势的特性（线圈切割磁力线），因此具有很复杂的频率响应特性；同时，不同结构，不同大小的扬声器的频率响应特性也是不同的。
因此在现代的音响器材上，往往采用多个不同的扬声器来分别对高、中、低音进行处理和表现，力争尽可能真实地还原出声音信号。
二是人们在不同的场合下，对声音信号的还原需求是不同的，例如在欣赏轻音乐时，声音信号主要集中在中、高音频段，此时可以消弱低频信号，增强高频信号，能够使音色明亮清晰。
而如果是在听摇滚乐或观看DVD中的战争场面时，则应当增强低频音量，使声音具有更强的节奏感和震撼力。
三是不同的人对相同声音的感知情况是不同的。
因此现在的各种音响器材上都有对声音频率进行调节处理的电路（称音调电路），以适应不同的需要。
另一方面还要说明的是，不同档次的音响器材对音频放大的品质要求也是不同的，因此放大电路本身的设计要求也不同。
模电课程设计报告--带前置放大的音频功放电路
课程设计报告课程名称：模拟电子技术基础设计名称：带前置放大的音频功率放大器姓名：学号:班级：日期：摘要本电路设计采用前置放大电路和音频功率放大电路相结合的放大模式，前者采用有“运放之皇”的NE5532对电压进行放大，后者采用性能优良的LM386对电压和电流放大，给音响放大器的负载（扬声器）提供一定的输出功率。
当负载一定时，希望输出的功率尽可能大，输出的信号的非线形失真尽可能的小，效率尽可能的高。
在前置放大和功放之间加上一个滑动变阻，就保证了音量可调，在滑动变阻器之前再加上一足够大电阻，这样保证了信号不失真。
除此之外，加上相应的旁路电容又使得电路具有杂音小，有电源退偶，无自激等优点。
根据实例电路图和已经给定的原件参数，使用multisim10软件模拟电路，并对其进行静态分析，动态分析，显示波形图，计算数据等操作。
关键词： NE5532 LM386 性能优良音量可调杂音小目录一、设计的目的及任务1.1设计的目的1.2 设计的任务及要求二、电路设计总方案及原理框图2.1原理框图2.2电路设计方案三、各组成部分的工作原理3.1.1弱信号前置放大级电路图3.1.2前置放大电路图工作原理3.2.1音频功率放大电路图3.2.2音频功率放大电路的工作原理四、电路仿真4.1 设计的总电路图4.2应用Multisim 11进行的仿真结果五、电路的安装及调试六、电路的实验结果七、实验总结八、仪器仪表明细清单参考文献一、设计的目的及任务1.1设计的目的1，了解音频放大电路的形成和用途。
2，掌握音频放大电路的一种实现方法。
3，提高独立设计电路和验证试验的能力。
4，熟悉运用Multisim 11软件进行仿真，学会焊接技术。
1.2 设计的任务及要求前置放大器的放大倍数为10 倍，使用单电源低噪声集成运放NE5534、OP-27A，功率放大采用LA4100、或LM386、或其他型号。
音量可调，杂音小，有电源退耦，无自激。
二、电路设计总方案及原理框图2.1原理框图图1系统原理框图2.2电路设计方案根据推任务要求，设计总电路需要弱信号前置放大级电路和功率放大电路两个基本电路，其中前置级主要完成小信号的电压放大任务；功率放大级则实现对信号的电压和电流放大任务。
音频功率放大器的设计与调试本科毕业论文
毕业设计论文音频功率放大器的设计与调试孙梦琳指导老师姓名：程军武专业名称：应用电子班级学号：09131148论文提交日期： 2011 年月日论文答辩日期： 2011 年月日2011年月日摘要音响技术是专门研究声音信号的转换，传送，记录和重放的一门技术。
现代人对听觉水平要求越来越高，所以对音响的音质真实性要求越来越多高，本立体声功率放大器是以集成电路 TDA2030A为主组成的立体声功率放大器，其采用典型的功率放大电路，具有失真小、外围元件少、稳定性高、频响范围宽、保真度高、功率大等优点，同时采用四运放 GL324A对输入音频信号进行处理及高、低音进行控制，从而更加保证输出声音的音质。
这是一款很适合无线电爱好者和音响发烧友自制的音响套材。
本功率放大器实际聆听，高音柔美细腻，低音丰满圆润。
关键词： TDA2030A GL324A功率放大AbstractAudio technology is devoted to the study of voice signal conversion, transmitted, record and playback of a foreign technology. The modern hearing level requirements more and more high, so the sound quality of audio authenticity wants more and more high, the stereo power amplifier is integrated circuit TDA2030A mainly comprised of stereo power amplifier, and its use of typical power amplifier circuit, which distortion is small, less component periphery, high stability, frequency response wide range, high fidelity, large power, etc, and also the SiYun put GL324A input audio signal processing and high, the bass control, and thereby more guarantee the quality sound output. This is a very suitable for radio enthusiasts and audio fancier homemade audio set of materials. The actual power amplifier to listen to, treble gently beautiful exquisite。
音频放大电路设计
b1=d*(1-a);
b2=-a-(1-a)*H0/2;
a0=1;a1=b1;a2=-a;
其中H0，V0均可又上面分析得出。
最后设计一个DAC控制电路，以及用VHDL对DAC写一个控制器。控制电路如下：
四、功率放大电路设计
最后，我们需要将FPGA输出的信号进行功率放大，用来启动一个音频的扬声器。由于题目要求的用分立元件搭建一个功率放大电路，并且要求效率高于60%，我们就只能采用甲乙类互补功率放大器。我们采用晶体管与集成运算放大器构成的OCL功率放大器，如下图:
然后，由模拟巴特沃斯滤波器可知Avf=1.586，由1+R5/R6=1.586，同时为了尽量保持运放的同相端与反向端的输入电流一致，我们需要进行阻抗匹配，低通部分，同相端为2*R1=150k，我们选择R5=117.2k选择标称值118k,R6=200k。
最后检查输出电阻：由于一般运放的输出电阻很小为几十欧，而此电路对输入电阻要求也不高，我们可以选择常规的3288RT型的运放。
本次作业，我们主要可以通过设计以下几个部分来实现对音频信号的无失真放大。
一、前置放大部分
首先，我们需要对信号进行带通滤波，我们采用2阶巴特沃思低通滤波器串联一个巴特沃思高通滤波器实现对信号的滤波，得到频率在20入下：
可以看出，在19.802KHZ，和20.309HZ处增益下降为5DB左右，而中频带处则增益为8DB，因此下降了正好了3DB。
仿真结果如下：
可以看出，在10KHZ，附近下降了27DB，满足了题目要求
三、数字幅频均衡设计
首先，我们需要对信号进行处理，使得-5~5V(由前两部分放大得来)的交流信号转换成0~10v或者压缩成0~5v的直流信号,然后才能进行A/D转换。
语音放大电路的设计
语音放大电路的设计一、设计任务与要求任务通常语音信号非常微弱，需要经过放大、滤波、功率放大后驱动扬声器。
要求：（1）采用集成运算放大器LM324和集成功放LM386N-4设计一个语音放大电路；假设语音信号的为一正弦波信号，峰峰值为5mV，频率范围为100Hz~1KHz，电路总体原理图如下所示；（2）仔细分析以上电路，弄清电路构成，指出前置放大器的增益为多少dB?通带滤波器的增益为多少dB?（3）参照以上电路，焊接电路并进行调试。
a、将输入信号的峰峰值固定在5mV，分别在频率为100Hz和1KHz的条件下测试前置放大的输出和通带滤波器的输出电压值，计算其增益，将计算结果同上面分析的理论值进行比较。
b、能过改变10K殴的可调电阻，得到不同的输出，在波形不失真的条件下，测试集成功放LM386在如图接法时的增益；c、将与LM386的工作电源引脚即６引脚相连的10uF电容断开，观察对波形的影响，其作用是什么？d、扬声器前面1000uF电容的作用是什么？二、方案设计与论证电路总体原理图如下所示：1、前置放大电路前置放大电路所接收的信号一般为有用信号与躁声信号的叠加信号，其中有用信号可能仅有若干毫伏，而共模躁声信号可能高达几伏，因此，前置放大电路必须设计成一个高共模抑制比、低漂移、高输入阻抗的小信号放大电路。
2、有源滤波电路有源滤波电路是用有源器件与RC网络组成的滤波电路，种类很多，按其带通的性能划分，可分为低通滤波器、高通滤波器和带通滤波器。
根据本实训的要求应该选用一带宽与实际输入有用信号相一致的有源带通滤波器。
带通滤波器最大电压峰值出现在中心频率f,0的频率点上3、功率放大电路功率放大电路的主要作用是向负载提供功率，要求输出功率尽可能大，转换效率尽可能高，非线性失真尽可能小。
功率放大电路的形式很多，有双电源供电的OCL 互补对称功放电路，单电源供电的OTL功放电路，BTL桥式推挽功放电路和变压器耦合功放电路等。
音频小信号功率放大电路设计
目录1 选题背景 (2)1．1 指导思想 (2)1．2 方案论证 (2)1．3 基本设计任务 (2)1．4 发挥设计任务 (2)1．5电路特点 (3)2 电路设计 (3)2.1 总体方框图 (3)2.2 工作原理 (3)3 各主要电路及部件工作原理 (3)3.1 第一级--输入信号放大电路 (4)3.2 NE5532简要说明 (5)3.3 第二级--功率放大电路 (6)3.4 直流信号过滤电路 (6)4 原理总图 (7)5 元器件清单 (7)6 调试过程及测试数据（或者仿真结果） (7)6.1仿真检查 (8)6.1.1第一级仿真检查。
(8)6.1.2第二级仿真检查 (9)6.2 通电前检查 (10)6.3 通电检查 (10)6.3.1第一级电路检查 (10)6.3.2第二级电路检查 (10)6.3.3完整电路检查 (10)6.4结果分析 (10)7 小结 (10)8 设计体会及今后的改进意见 (11)8.1 体会 (11)8.2本方案特点及存在的问题 (11)8.3 改进意见 (11)参考文献 (12)1 选题背景在科技发达的现代社会随声听、收音机、mp3、mp4、电视机、手机、电脑……极大丰富了我们的日常生活，这些产品在使用时时常会有音频的播放，而这些产品本身配带的音频播放装置往往功率较小，难以带给人们想要的音乐效果与震撼。
因此音频小信号功率放大器就有着广泛的运用空间，能够让人们尽情享受音乐激情与活力。
正因为如此我对音频小信号放大电路产生了浓厚的兴趣，希望通过自己的知识和能力亲自动手设计和制作这样一款产品。
1．1 指导思想利用运算放大器构成第一级放大电路对输入信号进行放大；把放大后的信号接入第二级功率放大电路进行功率放大。
1．2 方案论证方案一：可使用NE5532配合集成功放TDA2030进行功率放大。
这样实现电路简单方便且电路的实现效果会很好，但由于题目要求不允许使用集成音频功放所以此方案不符合，故舍弃此方案。
第3章 小信号放大电路
1 1 2
)n
BW n BW 0 .7 ( 单级 ) 2 1，
矩形系数：
取S 0.1得：
1 n
可以看出级数越多，通 频带越窄。
级数n Bn/B1 K0.1 1 1.0 9.95 2 0.64 4.66 3 0.51 3.74 4 0.43 3.18
U o I Z n1 y feU i g (1 j )
+ n1yfeUi g C L Uo′ _
n1 n2 y feU i U o n2U o g (1 j )
将1－2和4－5分别折算到 1－3端后的等效电路
当输出回路谐振时， ξ =0，即为纯电导。因此，谐振时电压 n1 n2 y fe U0 增益Auo为：
3 2 C L 1
4 CL gL
+ Uo
yfeUi Coe
goe
_
5
Y参数等效电路
n1yfeUi + g C L Uo′ _
N 45 N 12 设：n1 ，n2 N 13 N 13
2 2 C n1 C oe n2 CL C C
则下图中：
将1－2和4－5分别折算到 1－3端后的等效电路
3 2 C + + U _i L
4 + Uo _
Ui _
1
5
交流通路
二、主要参数分析计算 1、放大器的交流小信号等效等效电路
yie gie jC ie y U yoe goe jCoe _ y L g L jC L y fe gm （忽略 Cie和yre）
+
i ie
说明抑制比的谐振曲线
第3章 小信号放大电路
低频小信号放大电路原理分析
低频小信号放大电路原理分析
图1是利用分立元件制作助听器的电路原理图，是比较典型的小信号低频放大电路。
图1中，三极管VT1、VT2及电阻R2、R3等，组成高增益话筒前置放大电路。
由拾音器B拾取来的微弱语音信号，经电容C1耦合至前置放大电路，被三极管VT1、VT2放大后的语音信号，再次被三极管VT3、VT4逐级放大。
这样被放大的语音信号，足以推动8Ω耳塞机发出响亮的声音，使用者戴上耳塞机后即可起到助听作用。
图1利用分立元件制作助听器的电路原理图图1中R2、R3、R4是VT1、VT2的直流偏置电阻，R5、R6是VT3的直流偏置电阻，RP和耳机内阻是VT4的直流偏置电阻，
如果其中任一电阻损坏，均会使对应三极管的静态工作点发生变化，使放大电路出现信号失真，C1、C2、C4分别是三级放大电路耦合电容，是交流信号的必经之路，如果其中有一电容损坏，均会使放大电路出现无声或音小的故障。
放大电路。
前置放大
真人唱歌时的音量大小，原汁原味地还原！就是HiFi的1:1的音量，同样比例的体积和同样大小的立体音场，
彷佛整个交响乐队在家里聆听室作现场演奏！发烧友以为：只要把世上最贵的器材搬回家，
就可以做到这样的景界。事实上并不像他设想的那么简单，其中学问多着。
编辑本段挑选方法
论坛方法
在另外一个有关怎样选择前置放大器里的帖子，L版说：「这个时代讲求的是个性! 」的确，
挑选前置放大器最重要的是该前置放大器的个性气质。 前级放大器最重视的它的频率响应范围一定要宽阔
（5- 35K Hz以上）高频越延伸谐波、泛音、余韵才会丰富，高频不出色，中低频无论多么好，我也不接受，
前置放大器百科名片
前置放大器前置放大器是指把音频（AUX、MIC）信号放大至功率放大器所能接受的输入范围。
目录
功能
组成
作用
区别和应用单增益前级
输入阻抗匹配
挑选方法论坛方法
翻译方法
相关概念音源输出电压
放大器的输入灵敏度
前级放大器模型功能
组成
作用
区别和应用 单增益前级
，欣赏到音乐的内涵而深受感动。 玩HiFi的朋友往往会偏重于调校某些环节，而疏忽其它因素的影响，
器材除了要配搭得宜之外，更要有一个好的聆听环境，悉心的调校和使用，才可以达到目的，不会是一蹴而就的
。这些道理相信大部分的发烧友都懂得，但能够顾及全面去玩的朋友毕竟不多。单就器材使用方面，
很多发烧友对自己的器材性能都不甚了了，往往因为使用不当，而将声音不好的原因归究在某些器材身上。
其最大输出即等于输入。也有一种主动式前级，其放大倍率与被动式前级一样，这就是单增益前级。
前置放大电路
前置放大电路前置放大电路是一种常见的电子电路，主要用于放大信号的幅度。
它在电子设备中起着关键的作用，如音频放大器、无线电接收机和电视机等。
本文将介绍前置放大电路的工作原理、常见的电路结构和一些应用示例。
一、前置放大电路的工作原理前置放大电路的主要功能是将输入信号的幅度放大，以便后续电路可以更好地处理信号。
它通常由一个放大器和一些辅助元件组成。
放大器是前置放大电路中最关键的部分。
它采用了各种不同的电子元件，如晶体管、场效应管或运算放大器等。
这些元件能够根据输入信号的幅度变化来放大信号。
放大器的工作原理可以简单地描述为输入信号通过放大器，放大后的信号输出。
放大器的放大倍数由其内部元件的特性以及外部电路的设计参数等决定。
辅助元件主要用于对输入信号进行调整和滤波等处理，以确保信号的质量和兼容性。
常见的辅助元件包括电容器、电阻器和电感器等。
这些元件能够限制信号的频率范围、降低噪音和增强信号的稳定性等。
二、常见的前置放大电路结构前置放大电路可以采用多种不同的电路结构。
下面介绍几种常见的结构。
1. 电阻带负反馈放大器电阻带负反馈放大器是一种简单且常用的前置放大电路。
它使用一个放大器和若干个电阻器组成。
输入信号经过放大器放大后，通过负反馈回路返回到放大器的输入端，从而实现对放大倍数的控制。
这种结构的优点是设计简单，成本低。
缺点是频率响应相对较低。
2. 电容耦合放大器电容耦合放大器是一种更先进的前置放大电路结构。
它通过电容器将输入和输出端隔离，从而实现对直流偏置的控制。
这种结构能够提高放大器的稳定性和频率响应，因此在音频放大器等高性能应用中广泛使用。
3. 差动放大器差动放大器是一种特殊的前置放大电路结构。
它采用两个同样的放大器，将输入信号分别作用在这两个放大器的输入端。
输出信号为这两个放大器输出信号的差值。
差动放大器的优点是抑制共模噪音，提高信号的抗干扰能力。
因此，在无线电接收机和音频放大器等高要求的应用中经常使用。
第3章_小信号放大电路
B1/B2 1.0 K0.1 3.15
电路较复杂；调整比较困难。
3.1.5 集成电路调谐放大器
使用集成宽带放大器或专用高频集成放大器构筑调谐放大器 实现的方案为: 1、宽带放大器+集中选频滤波器 2、前置放大器+集中选频滤波器+宽带放大器
（1）回路有载品质因数 QL 和 3 dB带宽 B0.7; （2）放大器的电 压增益；
解： 根据已知条件可知,能够忽略中和电容和yre的影响。得
回路总电容为
2 2 C C n1 Coe n2 Cie 200 0.352 18 0.0352 142 202 pF
另外，由于小信号谐振放大器放大的信号幅度很小， 电路中用于放大的器件工作在线性范围，因而它们属于线 性放大器，通常采用线性模型的等效电路分析法。
3.1.2 单调谐回路谐振放大器电路
一、电路和工作原理 1、采用分压式稳定偏置 电路； 2、输出端采用并联谐振 电路，起选频作用，T的 集电极采用部分接入， 以提高谐振回路的有载Q 值； 3、信号输入与输出为实 现阻抗匹配、满足最大 功率传输均采用变压器 耦合。
2 0.64 4.66
3 0.51 3.74
4 0.43 3.18
Bn/B1 K0.1
1
多级单调谐放大器的部分电路
二、参差调谐放大器
将若干个单级谐振放大器级连,但每个谐振放 大器的调谐频率不同，称为参差调谐放大器。参 差调谐放大器可以增加带宽，同时又得到边沿较 陡峭的频率特性。因此，它用于宽带和高选择性 的场合。
固有谐振电导为 2 f 0C 2 465 103 202 10-12 g0 7.374 S Q0 80
基于Multisim的语音放大器设计
西北工业大学电路实验期末作业语音放大器的电路设计一、实验目的1、掌握低频小信号放大电路的工作原理和设计方法；2、深入了解集成运放和集成功放的工作原理；3、掌握电子电路的设计过程及装配与调试方法。
二、实验内容设计一个语音放大电路，话筒（拾音器）的输入信号小于10mv ，放大电路的指标如下：1、输入阻抗大于100ΩK ，共模抑制比大于60dB 。
2、通带频率范围300Z H ～3Z kH 。
3、最大不失真输出功率不低于1W ，负载阻抗Ω=16L R ，电源电压10V 。
4、前置放大器输入信号小于10mV 。
三、实验要求设计电路，给出两种以上方案进行比较，然后采用multisim 等仿真软件对各单元电路进行计算机模拟仿真，选取合理的参数，最后选取合适的元器件，连接电路，进行系统联调和性能指标测试。
四、实验原理1、前置放大电路：话筒的输出信号一般只有5mv 左右而共模噪声可能高达几伏，故在设计时，须考虑放大器的输入漂移和噪声因素及放大器本身的共模抑制比这些重要因素。
前置放大电路应该是一个高输入阻抗、高共模抑制比、低温漂，且能与高阻抗话筒配接的小信号放大电路。
2、带通滤波电路人耳可以听到的音频信号范围约为20Z H ～20Z kH ，而人的发音器官可以发出的声音频率为80Z H ～3.4Z kH ，但语音信号的频率通常在300Z H ～3Z kH ，所以前置放大后，需采用带通滤波电路。
3、功率放大电路因电路的最终输出需推动扬声器完成电（信号）到声（信号）的转换，故输出级需采用功率放大电路，以便输出功率尽可能地大，转换效率尽可能地高，非线性失真尽可能地小。
功放电路可采用集成功率放大器（比如LM386、LM1875）。
4、整体组装电路语音放大电路须有以下几个组成部分： 根据设计要求，先确定总的电压放大倍数，同时考虑各级基本放大电路所能达到的放大倍数，分配和确定各级的电压放大倍数。
然后根据已分配和确定的各级电压放大倍数和设计要求，比如滤波器的上下限截止频率，选取合理的设计方案以及合适的元件参数。
