6. 风机段
Ⅰ.风机(空气处理机主要使用离心风机) a.离心风机按驱动形式可以分成: 皮带轮驱动
式、直联式。
皮带轮 锥套
V型皮带
皮带调节螺栓
皮带轮驱动式
直联式: 其中外转子式、无蜗壳风机也可以算作直联式 的一种。
无蜗壳直联式
直联式
外转子式
末端设备—风机盘管
2 3
1
1 4
2 3
4
风机盘管控制系统原理图
中央空调系统介绍
主要内容 1.中央空调系统组成部分2.空调制冷原理3.空调制冷系统的 主要部件有哪些4.冷水机组部件介绍5.冷却塔介绍6.中央空 调系统末端主要设备7.除湿机机组介绍
2013-7-10
一、中央空调工作系统图
2013-7-10
二、空调制冷系统流程图
气体 高温 高压 压缩机
油分离器 把制冷剂 和润滑油 分离
四、冷水机组部件—控制中心
开/关
冷水机组部件—水流开关
冷水机组部件—安全阀
冷水机组—制冷剂视镜
冷水机组部件—制冷剂注入口
制冷剂注入口
五、冷却塔
• 冷却塔是水与空气直 接接触进行热交换的 一种设备, • 它主要由风机、电机、 填料、播水系统、塔 身、水盘等组成, • 主要由在风机作用下 的温度比较低的空气 与填料中的水进行热 交换从而达到降低水 温的目的
2013-7-10
80% , 粒子直径 5μm
板式过滤器分为可清洗和 褶形板式一次性过滤器。
中效过滤段
滤网标准配置为袋式,有板
式可供选择。 净化空调:过滤级别为 F6,F7,F8(30万级),大气层计数效 率:40-90% 粒子直径1μm
也可采用密褶式中效过滤器
什么是螺杆式冷水机组【建设施工经典推荐】
什么是螺杆式冷水机组什么是螺杆式冷水机组螺杆式冷水机组是以各种形式的螺杆压缩机为主机的冷水机组。
它是由螺杆式制冷压缩机、冷凝器、蒸发器、热力膨胀阀、油分离器以及自控元件和仪表等组成的组装式制冷装置。
螺杆式冷水机组的特点1、基建造价低(1)占地少:蒸发器、冷凝器已紧凑地组成一整体,不再另外占用面积,再加上机组简单而不需较大检修空间,因此可大大缩小机房的占地面积。
(2)基础简单:由于螺杆制冷机振动很小,因而基础简单可以将机房靠近用冷地点,亦可在各层楼放置,这在高层建筑空调系统里,可大大降低泵的扬程,减少安装与运行费用。
2.安装调试方便、运行维修费用低由于是整体机组一次安装,接水接电即成,减少了安装调试工作量,且操作简单、安全,与往复式相比较,其调节灵活,易损件少,使维修费用降低。
3.运行费用低4.适合于制成热泵机组由于热泵运行工况的压力比较大,这样采用螺杆式冷水机组就比较合适。
而且,螺杆式压缩机气温度低,冷凝器结垢情况比活塞式低得多,有助于保持较高的传热效率与运转稳定性。
螺杆式冷水机组的原理螺杆式冷水机组是以采用螺杆式压缩机而命名的,冷媒在蒸发器内与载冷剂充分换热并气化后,经压缩机进行绝热压缩,变成高温高压状态。
被压缩后的气体冷媒进入冷凝器中,经冷凝放热后变为液态冷媒,液态冷媒经节流阀膨胀并吸热变成气液混合物。
其中低温低压下的液态冷媒在蒸发器中吸收载冷剂(水或其他溶液)的热量,再次成为气态冷媒并重新进入压缩机开始新的压缩循环过程。
螺杆式冷水机组的优点1、结构简单,运动部件少,易损件少,仅是活塞式的1/10,故障率低,寿命长2、圆周运动平稳,低负荷运转时无“喘振”现象,噪音低,振动小3、压缩比可高达20,EER 值高4.调节方便,可在10%~100%范围内无级调节,部分负荷时效率高,节电显著5、体积小,重量轻,可做成立式全封闭大容量机组6、对湿冲程不敏感7、正压运行,不存在外气侵入腐蚀问题螺杆式冷水机组的适用范围水冷螺杆式冷水机组用途十分广泛,使用于吸塑业、塑胶业、电镀业、电子工业、养鱼业、建筑业、机械工业、五金业、化工业、制药、食品加工及保鲜等许多行业。
约克YBWC螺杆式冷水机组介绍
性等方面得到了进一步提升。
03
市场前景
随着环保意识的提高和空调系统需求的增加,螺杆式冷水机组的市场前
景非常广阔。约克YBWC螺杆式冷水机组凭借其优良的性能和可靠的质
量,有望在未来继续保持竞争优势。
07
结论
产品总结
高效稳定
节能环保
约克YBWC螺杆式冷水机组采用先进的螺杆 式压缩技术,具有高效、稳定的制冷性能 ,能够满足各种不同场合的制冷需求。
02
分析当前市场对高效、可靠的螺 杆式冷水机组的需求,以及约克 YBWC冷水机组在市场中的定位 和竞争优势。
产品概述
简要介绍约克YBWC螺杆式冷水机组 的产品特点,如高效、可靠、节能等 。
描述该产品的基本组成和工作原理, 包括主要部件和运行流程。
02
约克YBWC螺杆式冷水机组的特点
高效能
高效能
定期检查机组运行状况, 包括制冷剂压力、温度、 电流等参数。
清洁机组表面灰尘、污 垢,保持整洁美观。
检查制冷剂管道、水管 等连接处,确保无渗漏。
定期更换机油、过滤器 等易损件,保证机组正 常运行。
常见故障及排除方法
01
02
03
04
制冷效果不佳
检查制冷剂压力、温度传感器 等是否正常,必要时进行制冷
剂补充或更换。
一步优化设计,提高能效比和稳定性,降低运行成本。
智能化发展
02
该机组将继续向智能化方向发展,实现更加智能化的远程监控、
故障诊断和自动调节功能。
环保制冷剂替代
03
随着环保意识的提高,未来该机组有望采用更加环保的制冷剂,
以降低对环境的影响。
THANKS
感谢观看
机组噪音大
螺杆式冷水机组
螺杆式冷水机组原理因其关键部件-紧缩机采纳螺杆式故名螺杆式冷水机,机组由由蒸发器出来的状态为的气体冷媒;经紧缩机绝热紧缩以后,变成高温高压状态。
被紧缩后的气体冷媒,在冷凝器中,等压冷却冷凝,经冷凝后转变成液态冷媒,再经节流阀膨胀到低压,变成气液混合物。
其中低温低压下的液态冷媒,在蒸发器中吸收被冷物质的热量,从头变成气态冷媒。
气态冷媒经管道从头进入紧缩机,开始新的循环。
这确实是冷冻循环的四个进程。
也是螺杆式冷水机的要紧工作原理。
应用螺杆式冷水机的功率与相较涡旋式的相对较大,要紧应用于中央空调系统或大型工业制冷方面(一)双螺杆制冷紧缩机(twin screw compressor)双螺杆制冷紧缩机是一种能量可调式喷油紧缩机。
它的吸气、紧缩、排气三个持续进程是靠机体内的一对彼此啮合的阴阳转子旋转时产生周期性的容积转变来实现。
一样阳转子为主动转子,阴转子为从动转子。
要紧部件:双转子、机体、主轴承、轴封、平稳活塞及能量调剂装置。
容量15~100%无级调剂或二、三段式调剂,采取油压活塞增减载方式。
常规采纳:径向和轴向均为转动轴承;开启式设有油分离器、储油箱和油泵;封锁式为差压供油进行润滑、喷油、冷却和驱动滑阀容量调剂之活塞移动。
双螺杆结构图:紧缩原理:吸气进程:气体经吸气口别离进入阴阳转子的齿间容积。
紧缩进程:转子旋转时,阴阳转子齿间容积连通(V型空间),由于齿的相互啮合,容积慢慢缩小,气体取得紧缩。
排气进程:紧缩气体移到排气口,完成一个工作循环。
(二)单螺杆制冷紧缩机(single screw compressor)利用一个主动转子和两个星轮的啮合产生紧缩。
它的吸气、紧缩、排气三个持续进程是靠转子、星轮旋转时产生周期性的容积转变来实现的。
转子齿数为六,星轮为十一齿。
要紧部件为一个转子、两个星轮、机体、主轴承、能量调剂装置。
容量能够从10%-100%无级调剂及三或四段式调剂。
紧缩原理:吸气进程:气体通过吸气口进入转子齿槽。
约克YBWC 螺杆式冷水机组介绍
4.72-4.83 4.42-4.77 4.4-4.52
卧式
卧式
卧式
1-4台压缩 1-6台压缩 1-3台压缩
机,独立回路 机,独立回路 机
单螺杆
双螺杆
单螺杆
4-5级分级调 节
多级(小)\无 级调节
多级调节
半封闭
半封闭
半封闭
4.41-4.52 4.23-4.89
卧式
卧式
1-3台压缩机
单系统/双系统 可选
每台机组都经过全载运行测试合格后才出厂,符合ISO9001最 高国际质量标准
2020/4/2
约克无锡工厂
• 产 地:中国、无锡
➢ISO 9001:2000质量体系认证 ➢ISO 14000 环境管理体系认证 ➢OHSAS 18000 安全卫生管理体系认证 ➢CCMS 机械安全认证 ➢测试台ARI认证
4.0
4.77
5.76
6.0
重量 kg
4230
4296
4800
4670
5238
长度 mm
3739
3912
3020
3316
3742
高度 mm
2295
2060
2065
2210
2252
价格 特点总结
策略
Daikin系列中240TR价格较好,MQ系列中240价格最弱,其他品牌一般,而YBWC240B 机组价格更好,性能更佳,重点推荐
制器,8行大屏 示控制系统(PRO- 触摸显示屏 大屏幕彩色液 系统,带液 统,带液晶触 (DDC),LCD汉字
幕蓝色液晶显 Dialog Plus)
晶触摸屏(可 晶触摸式操 摸式操作系统 显示
示,触摸式键
约克螺杆式冷水机组特点介绍

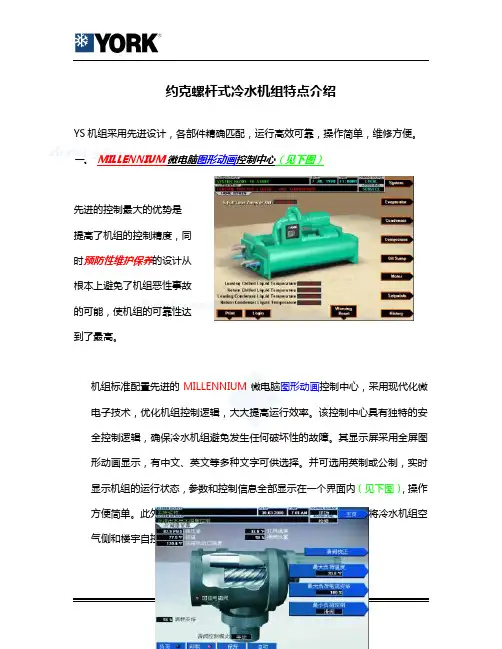

约克螺杆式冷水机组特点介绍YS机组采用先进设计,各部件精确匹配,运行高效可靠,操作简单,维修方便。

一、MILLENNIUM微电脑图形动画控制中心(见下图)先进的控制最大的优势是提高了机组的控制精度,同时预防性维护保养的设计从根本上避免了机组恶性事故的可能,使机组的可靠性达到了最高。
机组标准配置先进的MILLENNIUM微电脑图形动画控制中心,采用现代化微电子技术,优化机组控制逻辑,大大提高运行效率。
该控制中心具有独特的安全控制逻辑,确保冷水机组避免发生任何破坏性的故障。
其显示屏采用全屏图形动画显示,有中文、英文等多种文字可供选择。
并可选用英制或公制,实时显示机组的运行状态,参数和控制信息全部显示在一个界面内(见下图),操作方便简单。
此外该控制中心可配置YORK ISN楼宇自控系统,可将冷水机组空气侧和楼宇自控结合起来,大大提升用户的使用品质。
微电脑控制中心可实现如下先进控制:1、冷冻水出口温度控制:(1)用数字键输入设定值,可精确到0.050C,高于常规机组20倍,避免了冷冻水温度偏低带来的浪费。
(2)通过显示屏可校核实际温度和设定温度。
(3)与约克ISN楼宇自控系统联网,具有标准运程重设功能,可选配模拟信号,或其他预定的遥控信号。
(4)远程重设范围可调(达11.10C)。
2、信息监测电脑控制中心可监测和直观显示几十中种机组运行参数1) 运行状态冷冻出水温度冷冻回水温度蒸发器压力冷凝器压力冷却出水温度冷却回水温度蒸发器饱和温度冷凝器饱和温度排气温度油温油压限流设定值电机电流百分比运行时间压缩机启动次数压缩机电机状态油路电磁阀状态启动开关状态冷冻水流开关状态引射电磁阀状态防止重复启动时间油分离器低油位状态操作模式(本地,遥控,维修)2) 运行代码一切正常 RTC电池故障最小滑阀位置冷凝器高压限定在实施中油过滤器堵塞电流限值在实施中高油温>1850F 蒸发器低压限定在实施中雪种充注过量延时2分钟重新启动高压传感器故障3) 安全保护性停机代码一切正常电源故障蒸发器压力过低油压或冷凝器的传感器故障油压过低排气温度过高冷凝器压力过高辅助安全保护装置使之停机油温过高液流温度过高蒸发器压力过高蒸发器的传感器或探头故障热电偶开路马达相电流不平衡油分离器油位过低排气温度传感器故障止推轴承探头故障启动器故障被探测到4) 周期性停机代码一切正常水流开关故障防止重复启动导叶马达打开水温过低电源故障油温过低滑阀位置>10%不能开机线电压过低AC 电压过低机组周期性停机多台机组时的周期性停机内部时钟使之停机马达控制器--外部复位(以上参数可能因机型不同而各异)3、信息打印为了方便起见,打印机可以很容易的直接与控制中心相连,控制中心可以按预定时间间隔自动打印记录,无须操作人员操心。
约克YBW水冷柜式空调技术维护手册
YBW系列水冷柜式空调机组水冷柜式空调机组适用范围广可满足工商业的各项需要。
皮带驱动,机外余压可调。
可选配二组三级电加热,此外 YBW33A , 44A 可选配送风箱; YBW66B , 80B , 90B , 100B , 110B , 130B , 145B 可选配热水盘管。
风机,电机悬浮式设计风机、电机采用最新悬浮式设计,可大大降低运行噪声且方便维修。
运行宁静采用涡旋式压缩机,运行平静,噪声低。
风机和电机采用悬浮式设计,保证机组的最小振动和噪声。
标配橡胶减震垫降低噪声。
安全可靠多个独立制冷回路,单个回路发生故障时,不影响其余回路。
机组包括压缩机过载保护、电机过热保护、外部连锁保护、高低压保护。
控制器故障代码详细明了,方便判断并排除故障。
机组特点效率高YBW33A , 44A , 50B 采用高效套管式换热器,制冷剂和水对流换热,冷却效果好。
YBW66~180B 均采用高效壳管式换热器,水走管程,可长时间保持机组高能效比及稳定性。
各部件优化匹配,保证发挥最大效能。
优化空气流动结构,提高换热效能。
长寿耐用壳体采用环氧树脂喷漆,保证外壳不会锈蚀。
YBW33A , 44A , 50B 采用大管径套管式冷凝器,不易结垢,长寿耐用。
YBW66~180B 采用壳管式冷凝器,可人工清洗,清洗方便,使用寿命长。
安装方便整装式设计,结构紧凑,占地省。
自由回风。
YBW33A , 44A , 50B 两边均可接管, YBW66~180B可选择左右接管。
机组顶部加装吊环(YBW160B , 180B 除外,方便吊装,双风机,体积小,重量轻,安装方便。
维修方便机组设有检修窗,方便维修。
机组前面板由四块组成,方便拆卸,有利于维修。
机组命名约克 YBW 系列水冷柜式空调设计成能直接送风或通过风管送风来达到调节室内环境的目的,共有 12个型号,包括两个系列,其中 A 系列 2个型号, B 系列 10个型号制冷量从 30kW 到 180kW 。
约克中央空调简介
约克------全球最大的独立暖通空调和冷冻设备专业制造公司,于1874年在美国宾夕法尼亚州的约克郡正式成立。
一百三十年来,约克公司的生产技术务网络不断拓展,至今在世界各地已拥有数以百计的公司、生产厂房及附属机构。
今天的约克已被公认为世界制冷技术应用领域的先导。
我们产品之应用甚为广泛,主要可分为民用、商用及工业冷冻设备三大类。
民用设备为住宅提供各式各样的分体式空调机组及小型冷水机组。
商用设备包括各种大型商用冷水机组、空气处理机组及群控设备和小型商用设备,工业冷冻设备主要提供各种螺杆式压缩机,配套制冷系统,冷藏库及食品冷冻设备,人造冰雪运动场设备等。
我们公司在暖通空调和冷冻设备行业中的领导地位,可从世界各地主要建设的信赖及选用中得到铁证。
无论在深海游弋的美国潜艇、克里姆林宫、英伦海峡隧道、纽约世界贸易中心、悉尼歌剧院、沙特阿拉伯的大清真寺、香港中环广场、马来西亚的吉隆坡国家石油大楼、迪拜塔,还是世界各地的麦当劳餐厅,均对我们的设备委以重任。
我们在中国已建立了以上海、北京、泉州、广州、深圳、武汉、为中心辐射整个中国市场的销售网络,通过二十几个销售办事处、二十多个销售代表处,已为中国数以千计的大中型酒店、商业大厦、购物中心、工厂及医院提供了优质的空调和冷冻设备。
从中央电视台、国家大剧院、T3航站楼、国家图书馆、国家会议中心、国家体育馆我们的空调都在为他们提供舒适的环境作保障。
为了满足中国市场不断发展的需求,从一九九五年底至一九九六年底,我们先后在中国广东省清远市和江苏省无锡市组建了由约克公司绝对控股的两家合资厂。
成立于1995年约克广州空调冷冻设备有限公司工厂占地面积近5万平方米,拥有员工超过650人,现产品有:空气处理机YSM、YDB、YSE、Y AH系列;风机盘管YGFC;水冷柜机YEW、YBW系列;小型冷水(热泵)机组YGCC、YBDB、YMAC、YCAB、YHAC、YCAE、YWHA系列;分体空调豪克;大型风冷冷水机组YEAJ;风冷热泵机组AWHC等。
约克YBWC冷水机组系列产品手册
YBWC185A 075W59177-000 075W59187-000 064W50935-020 YBWC200A 075W59178-000 075W59188-000 064W50935-020
371W04301-005/105
YBWC220A 075W59179-000 075W59189-000 064W50935-021 YBWC240A 075W59180-000 075W59190-000 064W50935-021
022-10819-001 022-00009-000 025-35838-215 022-10143-000 022-10819-001 025-35838-215
1
FIG.2_(b)
1
FIG.2_(b)
1
FIG.2_(b)
1
FIG.2_(b)
1
FIG.2_(b)
1
FIG.2_(b)
PART NUMBER
8
ANGLE VALVE 1/4"
022-00009-000
PHT/85-4 MAIN VAL 026H0163 FOS
022-10182-001
WELD FLANGES 1" 027N1025 FOSS
023-19144-000
9
ORIFCE/TES NO.1 067B2089FOSS
022-10184-000
QUAN/ UNIT
1 1 3 1 1 1 1 1 1 1 1 1
REF.FIG
FIG.2_(b) FIG.2_(b) FIG.2_(b) FIG.2_(b) FIG.2_(b) FIG.2_(b) FIG.2_(b) FIG.2_(b) FIG.2_(b) FIG.2_(b) FIG.2_(b) FIG.2_(b)
约克螺杆式冷水机组面板操作说明书
约克螺杆式冷水机组面板操作说明书文章标题:深度解析约克螺杆式冷水机组面板操作说明书序在工业领域中,冷水机组是一种常见的设备,它们在空调系统中起着至关重要的作用。
而约克螺杆式冷水机组作为其中的一种,其面板操作说明书更是每一个使用者必须要了解和掌握的内容。
本文将深入探讨约克螺杆式冷水机组的面板操作说明书,从简单的操作入手,逐步深入,帮助读者更好地理解和掌握这一重要内容。
一、初识约克螺杆式冷水机组约克螺杆式冷水机组是一种高效节能的制冷设备,广泛应用于工业和商业领域。
其面板操作说明书是使用者学习如何正确操作和维护设备的重要指南,不可忽视。
1.1 面板操作说明书的作用约克螺杆式冷水机组面板操作说明书包含了设备的基本参数、运行指示、故障排除等内容,对于使用者而言,它是学习和掌握设备操作的重要参考资料。
通过仔细阅读和理解说明书,用户能够更好地了解设备的工作原理和操作流程,确保设备的正常运行。
1.2 重要性与必要性面板操作说明书是约克螺杆式冷水机组的“使用手册”,其中所包含的内容涵盖了设备的方方面面。
使用者必须深入理解和掌握面板操作说明书中的内容,这不仅可以帮助其更好地操作设备,还能在设备出现故障时快速准确地排除故障,确保设备的安全稳定运行。
二、深入了解面板操作说明书2.1 基本操作流程约克螺杆式冷水机组面板操作说明书首先介绍了设备的基本操作流程,包括开机与关机步骤、调节温度与湿度等功能。
使用者需要仔细阅读并按照操作说明书中的指引来操作设备,确保每一个步骤都得到正确执行。
2.2 运行参数与指示在面板操作说明书中,约克螺杆式冷水机组的各项运行参数和指示都有详细的说明。
使用者需要了解各个参数的含义与作用,并且能够根据指示来进行相应的调整和操作。
2.3 故障排除与维护面板操作说明书还包含了设备常见故障的排除方法和维护建议,这对于保证设备的正常运行至关重要。
使用者应该仔细学习和理解这部分内容,以便在设备出现故障时能够迅速作出正确的反应,保障设备和生产的安全。
YEWS性能特点
约克Y E WS系列螺杆机组性能特点约克公司在原有机型YCWS的基础上,经过改进研制并投入市场的最新水冷螺杆式冷水机组产品之一YEWS系列,它具有如下显著特点:1、中文液晶显示微电脑控制中心约克先进的微电脑控制中心,模糊逻辑控制,监控多个关键运行参数,机组运行参数中文显示,控制简单形象。
可实现远程监控,使机组运行更节能,控制更精确。
控制中心可显示以下多种运行信息:–120字符液晶显示–报警和运行状态信息–冷冻、冷却水温–制冷回路的润滑油压、吸排气压力和温度–压缩机电机电流值、运行小时数、启动次数和机组防再启动定时器状态–对于双压缩机机组,可显示超前压缩机标识2、保护功能完善,确保机组安全运行机组提供以下保护功能压缩机电机–过电流保护–低电流保护–反相保护–三相不平衡保护–低电压保护–电机绕组过热保护制冷系统–低冷冻水温保护–高排气压力/温度保护–高油压差保护–低油压差保护–高油温保护–低吸气压力保护–水流开关断开保护3、双螺杆压缩机,高效可靠–采用世界著名品牌的高效、工业用直接传动半封闭式双螺杆压缩机,优质可靠,能效比高,寿命长。
–采用专门设计的高效经济器,大大提高机组效率,COP 值居同类产品前列–可维修性好4、先进满液式蒸发器设计,并带经济器,高效节能–采用最新高效换热铜管–换热效率更好–不会出现气液分层现象,制冷剂分布均匀,保证换热效率–换热管易于清洗–闪发式经济器,充分发挥机组能力,提高机组效率5%以上5、无级调节,降低能耗采用滑阀卸载装置,能在100%~10%负荷范围内无级调节,与实际负荷完全匹配,令运行费用大大降低。
6、半封马达,降低噪声采用半封闭式电机,内置消音器,可以有效降低噪声。
7、独特热交换器结构,表现卓越 热交换器采用了最新的高效换热铜管,使传热效率最佳、结构紧凑。
水侧和制冷剂侧强化传热,减少机组能耗和管道结垢。
8、安全可靠,故障率低–电机由独立的制冷剂回路冷却,保证达至准确的设定运行温度–大冷量机组采用独立的双回路设计,确保在维修时仍有最少50%的冷量供应 –每组回路最多一台压缩机,保证最少的部件和最佳的可靠性9、结构紧凑,安装方便机组设计精密紧凑,大大减少机房占地面积。
约克螺杆式冷水机组面板操作说明书
约克螺杆式冷水机组面板操作说明书
1. 阅读和理解用户手册:在开始操作之前,确保你已经阅读并理解了用户手册中的所有说明和建议。
2. 打开电源:将冷水机组的电源插头插入电源插座,并确保电源插座和工作电压相符。
3. 检查冷却水和冷冻水系统:在开始运行之前,检查冷却水和冷冻水系统是否有泄漏,并且温度和压力都在正常范围内。
4. 设置温度控制:根据你的需求,设置适当的冷冻水出口温度和冷却水出口温度。
5. 启动机组:按下启动按钮,如果机组没有立即启动,可能需要等待一段时间,因为这是冷水机组需要达到其运行温度的过程。
6. 监控运行状态:在机组运行过程中,定期检查各项参数,如电压、电流、水温等,确保一切都在正常范围内。
7. 关闭电源:当机组停止运行时,按下停止按钮,然后拔掉电源插头。
8. 清洁和维护:根据用户手册中的建议,定期清洁和维护冷水机组,以确保其正常运行。
请注意,这些只是一些基本的建议,具体的操作步骤可能会根据不同的设备和模型而有所不同。
如果你需要更具体的帮助,建议你查阅你的冷水机组的用户手册,或者联系制造商的技术支持。
约克水冷螺杆式冷水机组
长寿命:由于约克水冷螺杆式冷水机组的高可靠性和稳定性,其使用寿命较长,减少了维护 和更换的频率和成本。
智能化控制:自动诊断故障, 提示维修
模块化设计:便于拆卸和维 修
长寿命:稳定运行,减少维 护次数
添加标题
添加标题
添加标题
添加标题
冷凝器选择:根据使用环境和散热 条件选择合适的冷凝器
控制系统选择:根据机组规模和实 际需求选择合适的控制系统
电源要求:提供稳定的电源, 并确保接地良好
安装位置:选择通风良好且 方便维护的地方
管道连接:确保进出水管连 接正确,避免出现渗漏
运行调试:安装完毕后进行 试运行,检查各项参数是否
添加标题
控制系统组成:包括温度传感器、控制器、执 行器等
添加标题
控制目标:保证出水温度稳定在设定范围内, 实现高效、节能的运行
添加标题
控制原理:通过温度传感器检测冷水机组的出 水温度,控制器根据温度偏差计算控制信号, 执行器根据控制信号调节冷算法,具有快速响应、 高精度的控制效果
稳定可靠:机 组采用高品质 的零部件和材 料,保证了运 行的稳定可靠, 减少了维护和 维修的频率。
适应性强:能 够适应不同的 水质和环境条 件,保证机组 的正常运行和
使用寿命。
高效能:约克水冷螺杆式冷水机组采用先进的螺杆式压缩机技术,具有较高的能效比,能够 提供稳定的制冷效果。
可靠性高:机组采用高品质的材料和零部件,经过严格的质量控制和耐久性测试,保证了机 组的可靠性和稳定性。
在冷凝器中,冷却 水释放出吸收的热 量,被冷却后流出
冷却水再次进入水 冷螺杆式冷水机组 ,完成循环
约克机组介绍
YGAS螺杆式空气源冷水机组 冷量范围:90-450RT 冷媒: R-134a 产地:中国 广州
Johnson Controls
4
Engineer System-产品空介绍调末端设备
YSM(YSA) 系列组合式空气处理机组 风量:1190-90000m3/h
(50000-240000m3/h) 产地:中国 广州
如按照整体系统配备三台VSD变频启动柜来 计算,全年总运行费用共节约运行费用
(2133196-1323007)×3=约243万元
如按照机组正常寿命为25年计算,则在机组 寿命期内将为业主共节约运行费用
243万元×25年=6075万元
Johnson Controls
28
VSD节能效果得到公认
2005年5月4日,约克VSD因其巨大的节能效果获得美国环保 署(EPA)颁发的气候保护奖
YDFC 系列大风量风机盘管机组 风量:680-3400m3/h 产地:中国 广州
SDV/FDC/FDV系列变风量末端 风量:44-6800m3/h 产地:中国 广州
YAR 系列吊顶式热回收新风换气机组 风量:1000-4000m3/h 产地:中国 广州
Johnson Controls
5
一、YORK中央空调设备汇总介绍 二、 YORK水冷离心式冷水机组YK介绍
设计可靠,维修工作减少 • 闭式齿轮、铝合金轴颈轴承 • 高位油槽设计,停电或紧急停机时 机组仍能得到充分润滑 • 变频油泵设计,性能更可靠, 耐久性更好
高效 • 部分负荷效率更好
Johnson Controls
高位油槽
12
设计特点 – 高效换热器设计
冷凝器内置过冷器
过冷液体,改善循环效率
主机产品介绍
输入功率 KW
33 45 55 68 87 32 35 43 43 53 53 67 65 87 85
COP 制冷 制热 3.1 3.0 2.8 3.1 3.1 3.1 3.0 2.9 3.0 2.8 2.9 2.9 3.1 2.9 3.0
产品介绍
•产地——中国 广州 •制冷量:101 TR - 452TR •制冷剂: HCFC22 / HFC407C •HCFC22:11个型号, HFC407C:12个型号
环保冷媒
2006年从欧洲Lebanon工厂引进,并为全球供货 最新结构设计,外形美观 最新框架结构 最新倒”M”盘管设计 专为环境恶劣的中东国家开发,可靠性好 工业用高效可靠PC系列压缩机 HFC407C与HCFC22机组分别优化设计,以达到不同冷媒机组的最佳应用
YCAB100RC50C YCAB130RC50C YCAB150RC50C YCAB200RC50C YCAB250RC50C
13 Johnson Controls
制冷量 KW TR 112 137 162 223 335 98 28 127 36 149 42 196 56 254 72
制热量 KW TR
7 Johnson Controls
YBWC 螺杆式冷水机组介绍
8 Johnson Controls
产品介绍 – 机组命名
YB WC 100 S C 50 B
约克 水冷冷水
电源:
制冷剂:
C 表示 R22
机组型号
标准机组
9 Johnson Controls
设计特点
• 性能最优,高效节能 • 结构简单, 运行稳定 • 控制稳定, 操作简单 • 结构紧凑,安装方便 • 安全可靠,故障率低 • 简单适用, 费用低廉 • 质量保证,国际标准
约克YCWS(1)
约克
约克YCWS、YEWS水冷螺杆式冷水机组及YCAS风冷热泵机组的半封闭螺杆压缩机的大修服务,压缩机的型号主要有:DXS36LA,DXS46LA,分别为A5N、B5N、C5N,主要服务内容:轴承更换、电机更换或维修,阴阳转子修复,压缩机抱死修复、容量控制失效修复、弹簧更换、排气断面磨损修复、压缩机密封不严漏油修复、压缩机进水修复等,原厂原装品质。
约克YS水冷螺杆式冷水机组的压缩机大修服务,此压缩机为开启式半封闭螺杆压缩机,压缩机型号主要有:YCCH163S、YCCH163L、YCCH193S、YCCH193L、YCCH233S、YCCH233L、YCCH283LY。
主要提供服务内容:压缩机振动分析、轴承更换、阴阳转子磨损修复、轴封更换、压缩机抱死修复、排气断面磨损修复、滑阀修复、电机维修、压缩机进水大修等。
北京航天同成伟业商贸有限公司。
约克螺杆式冷水机组
15
螺杆式冷水机组的历史
第一台螺杆机由Frick和 SRM公司共同研制,具有 以下特点:
•精密的微电脑控制 •能实现可变内容积比调节 •用滚动轴承代替轴瓦轴承
16
York YS系列水冷 螺杆式冷水机组
过滤器
油冷却器
节省泵的成本,维护和能耗
气态制冷剂压力 油
49
轴封
轴封盖
高压油腔
压缩机轴
静环
动环
50
YORK开式机组的轴封技术
确保轴封可靠性的两个关键因素: •耐磨、耐热、耐电镀的碳化硅材料; •超光洁度(1/1000000英寸)。
51
YORK开式机组的轴封技术 多孔注油环
• 大大降低密封面的温度;
10
螺杆式冷水机组的历史
70年代早期, 约克和 Howden 联合开发双转子 螺杆机
11
螺杆式冷水机组的历史
1981年,约克开始和Hall公 司合作开发单螺杆冷水机 组
12
螺杆式冷水机组的历史
York-Hall单螺 杆压缩机
13
螺杆式冷水机组的历史
York-Hall单螺 杆压缩机
14
York-Frick YS 螺杆式冷水机组
4
螺杆式冷水机组的历史
早期的螺杆机
•无油压缩 •油和润滑油不接触 •使用于石化行业 •并不为一般的制冷行 业接收
5
螺杆式冷水机组的历史
油和制冷剂分 开的弊端:
•压比不高 •排气温度高 •耗电量大 •需要增速齿轮 •采用同步齿轮
6
螺杆式冷水机组的历史
约克变频螺杆式冷水机组YVWA
机组润滑系统设计保证随时都可以向压缩机提供足量的润滑油。机 组运行时,利用系统正压差输送润滑油。沉浸式油加热(温度驱 动)在停机时可有效地将制冷剂从油中分离。外装的油过滤器与手 动隔离截止阀可进行方便的检修,油过滤芯子可以更换。引射回油 系统将留在蒸发器中的润滑油收回,使之流回压缩机。油分离器为 立式结构,无运动部件。油和制冷剂气体混合物进入油分离器后被 分离,然后制冷剂气体进入热交换器。
冷水机组控制 中心可提供:
历时记录分析 和管理功能,方便用户对 机组运行数据,故障等进
对机组进行日常运行, 开关机等详细日程的管理,可准确设定 机组每天的开、关机时间,机组假期运 行的管理,还可确定故障发生的时间等
显示机组运行基本数据,
行综合分析
包括水温信息,电流数据,冷媒状
态太惨,油状态参数等,并允许对
制冷剂系统
YVWA每个压缩机对应一个独立的冷媒循环系统,并配备一个独立 的由微电脑控制的电子膨胀阀,可更好的适应不断变化的压头和负 荷工况。冷凝器筒体在检修时可储存整个系统的制冷剂。选用冷媒 隔离阀(可选项)后可方便地将制冷剂从系统中排出。过冷器后端 的经济器(板换式)由微电脑中心控制,实时计算并将适量的冷媒 气体回流到压缩机以提高压缩机效率。
水室铰链
将水室和筒体通过铰链相连,可在不需要任何水室吊装工具的情况 下进行水室的开关,大大方便了铜管清洗和维修,为用户节省现场 维护费用。
拆卸分件装运
如果运输通道不允许吊运整台冷水机组,可以将冷水机组拆成几大 件(蒸发器、冷凝器、驱动装置等)后,到机房再进行组装。
制冷剂储存/回收系统
制冷剂储存/回收系统是个独立的机组,包括:制冷剂压缩机(带有 油分离器)、储液器、水冷式冷凝器、干燥过滤器、必要的阀和软 管,用于排出、更换和提纯制冷剂。所有的控制和安全装置在系统 中都是固定不变的。如果机组配有制冷剂隔离阀,一般不需要该系 统。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
费用低廉
2018/10/15
设计特点 – 控制稳定, 操作简单
工业级的微电脑控制器,提高控制系统抗干扰能力, 保障机组持续稳定运行
带蓝点背光的大型液晶显示器, 可以显示4行、每行16个中 文字符的显示界面,相关运行、故障信息一目了然 触摸式键盘, 菜单式操作,简单明了 远程DDC 控制开关机 预留RS232和RS485通讯接口,集成公开的MODBUS协议, 可以方便地实现与上位计算机及楼宇控制系统的连接 可进行各种运行参数的设定, 并提供密码保护, 防止误操作 可实现定时开关机控制,真正做到无人看守 多种保护功能, 保证机组安全稳定的运行
247 4.78 4.0 4296 3912 2060
Daikin CUW240E5Y
236 4.72 4.77 4800 3020 2065
2018/10/15
设计特点– 结构紧促, 安装方便
整装式机组设计紧凑 精密,占地面积小, 节 省机房空间 外部管路布置简洁美 观,减少碰撞损坏机率 机组出厂前已注入冷 媒,只需连接水管及 电源,便可开机调试 运行,极为简便 机身窄小, 可方便通过 标准门框, 特别适合于 改造工程
限制条件
1、必须具有专用机房; 2、注意水管的安装、层高等问题; 2、必须有冷却塔安放的位置,并注意环境影响; 3、如果需要制热,应考虑增加过滤,并保证具有燃气 或燃油或燃煤的条件;
2018/10/15
产品应用
•一、产品介绍 •产 地:中国、无锡 • 制冷剂: HCFC22 • 制冷量:80 - 240 TR • 8个型号
制冷量 型号 YBWC80B YBWC100B YBWC110B YBWC135B YBWC155B YBWC170B YBWC200B YBWC240B TR 80 103 110 135 155 172 210 240 KW 281 362 387 475 545 605 738 844 输入功率 KW 59 78 81 95 109 119 154 165 2018/10/15 COP 4.8 4.64 4.8 5.0 5.0 5.1 4.8 5.1 满载耗电指标 KW/TR 0.738 0.757 0.736 0.704 0.703 0.692 0.733 0.688
多种系统保护功能,保证机组安全稳定运行
压缩机防频繁起停保护控制: 机油加热控制保护: 系统高排气压力保护: 系统低吸气压力保护: 电源相序保护: 电源静态缺相和动态缺相: 电源电压过高保护 电源电压过低保护 电源三相不平衡保护 压缩机过载保护: 系统排气温度过高保护 水流故障保护 出水温度过低保护 吸气温度过低保护
2018/10/15
主要部件 – 蒸发器
高效干式蒸发器设计
冷媒出 冷媒进
冷冻水进水
冷冻水出水
冷媒充注量小, 维修 费用低 出口为过热气体, 不 用担心回液 自然回油,不需回油 装置 完全蒸发换热,传热 效率稳定可靠
2018/10/15
主要部件 – 冷凝器
壳管式冷凝器
•采用最新高效换热铜管
2018/10/15
安装简单
设计特点 - 安全可靠,故障率低
控制中心提供多种保护功能, 保 证机组安全稳定的运行 高压,低压,油温,相序, 缺相,过压,欠压,相不平 衡,过载,超温等多重保护 干式蒸发器 自然回油, 结构简单可靠 制冷剂完全气化, 不存在有液 击的危险 单压缩机,单回路设计
•可维修性强
可靠性高
2018/10/15
主要部件 – 控制中心
工业级微电脑控制器, 带蓝点背光大屏幕液晶显示器, 触摸式键盘, 菜 单式操作, 具有以下多种功能
显示
4行、每行16个中文字符 多达200条历史故障信息 冷冻水进水、出水温度 冷却水进水 油温、排气温度、吸气温度 实时时钟和万年历 运行负荷
•产 地:中国、无锡
ISO 9001:2000质量体系认证 ISO 14000 环境管理体系认证 OHSAS 18000 安全卫生管理体系认证 CCMS 机械安全认证
测试台ARI认证
2018/10/15
主要部件
» 压缩机
» 控制中心
» 蒸发器
» 冷凝器
» 节流装置
2018/10/15
主要部件 - 压缩机
YBWC 螺杆式冷水机组介绍
一流的品牌 一流的质量 一流的服务 超“一流”的价 格
约克YBWC系列冷水机组带您走进清凉世界
2018/10/15
主要内容
1
可选附件
市场比较
2018/10/15
系统形式
冷却水塔
空气处理机
空气处理机
风机盘管
冷水机组
2018/10/15
注意:避免销售YBWC100 , 成本高,性能差, 建议用YBWC110替代.
2018/10/15
重点推荐机型与主要对手比较
品牌
冷量 TR COP 占地面积 重量 kg 长度 mm 高度 mm 价格
York YBWC240B
240 5.11 4.08 4230 3739 2295
Carrier 30HXC250A
可靠性高
高效节能
2018/10/15
设计特点 – 结构简单,运行稳定
每台机组都是单压缩机,单系统设计,最少 的运动部件带给您最高的稳定性
机组运行宁静, 噪声和振动低 , 对机房要求低, 应用灵活高 易损部件少, 使得运行和维修保养的费用大大 降低
可靠性高
内置多级油分离器, 分离效率高
七段码显示; 大屏幕彩色液 晶触摸屏(可 选)
微电脑控制 微电脑控制系 微电脑控制器 系统,带液 统,带液晶触 (DDC),LCD汉字 晶触摸式操 摸式操作系统 显示 作系统
备注
2018/10/15
YBWC-B系列推荐型号
和主要竞争对手的同类产品比较 推荐的优势机组依次为:
优先推荐:YBWC240/135/170 其次推荐:YBWC155/200
•半封闭式双螺杆压缩机 •四段能量调节100% - 75% - 50% - 25% - 0%
•容量调节滑块自动复位到最小负荷位置,确 保压缩机电机在最小负荷下启动
•轴向推力平衡鼓组合设计, 大幅提升轴承寿命
•内部排气止回阀可防止转子在停机时逆转
•电机吸气冷却,高效可靠 •每台机组只有一台压缩机
高效节能
可选择控制出水或入水温度 出水控制温度值 入水控制温度值 温度控制动作范围 出水温度过低保护 机油预热时间 吸气温度过低保护值 排气温度过高保护值
2018/10/15
输入设定
主要部件 – 控制中心
工业级微电脑控制器, 带蓝点背光大屏幕液晶显示器, 触摸式键盘, 菜 单式操作, 具有以下多种功能
最少的部件 最佳的可靠性
可靠性高
2018/10/15
设计特点 – 简单适用, 费用低廉
高效压缩机 使用寿命长, 运行费用低 结构紧凑, 配备齐全 安装方便, 大大降低安装成本 控制简单 人力投入小,节约维护成本 干式蒸发器 冷媒充注量小, 运行费用低 单压缩机,单回路设计
产品介绍 – 机组命名
YB WC 135 S C 50 B
设计系列 电源:
50表示 50 Hz
约克 水冷冷水 制冷剂:
C 表示 R22
机组型号
标准机组
2018/10/15
二、应用场所
1、商场 2、写字间 3、工厂 4、餐饮娱乐 5、宾馆 6、医院 7、各种改造项目 。。。。。。 所有商业场所及部分工业应用
2018/10/15
经济适用的设计 理念, 用最优惠 的价格带给您高 品质的享受
设计特点 - 性能最优,高效节能
采用专为冷冻空调系统之应用而开发的直接传动半封 闭式双螺杆压缩机,优质可靠,能效比高,寿命长 先进的推力平衡鼓组合设计, 大幅度提升轴承寿命 3 - 4倍 多级能量调节, 保证部分负荷高效运行 低容调控制卸载启动, 有效降低对电网的冲击 可维修性好
易损部件少, 维修费用低
费用低廉
2018/10/15
设计特点 - 质量保证,国际标准
高品质的生产企业: 约克无锡工厂 高质量的服务队伍: 约克遍布全国的专业的维修人员
让您的选择没有后顾之忧
每台机组都经过全载运行测试合格后才出厂,符合ISO9001最 高国际质量标准
2018/10/15
约克无锡工厂
•换热效率更好
•换热管易于清洗 设置均气板:
•防止高速制冷剂气体直接撞击到管束上,造成额外的振动及管子 的破坏
•防止局部高温区降低传热管寿命 •均布气流有效利用传热面积 •降低噪音
2018/10/15
主要部件 – 节流装置
外平衡式热力膨胀阀
2018/10/15
市场比较
品牌 冷媒 冷量范围 80-240 (TR) COP 4.64-5.1 卧式 单压缩机 压缩机 双螺杆 多级调节最低 25% 半封闭 York YBWC-B R22 Carrier 30HXC-A R134a 95-396 4.78-5.04 卧式 2-4台压缩机,双 回路 双螺杆 多级调节最低 10\19% 半封闭 电子膨胀阀 满液式 冷凝器内置 有 Daikin CUWE5Y R22 39-472 4.72-4.83 卧式 1-4台压缩 机,独立回路 单螺杆 4-5级分级调 节 半封闭 热力膨胀阀 干式 压缩机内置 Hitachi RCU R22 36-685 4.42-4.77 卧式 1-6台压缩 机,独立回路 双螺杆 多级(小)\无 级调节 半封闭 热力膨胀阀 干式 压缩机内置 McQuay WHS R22 72-330 4.4-4.52 卧式 1-3台压缩 机 单螺杆 多级调节 半封闭 McQuay WHS R22 72-322 4.41-4.52 卧式 Trane RTWC R22/R134a 81-258 4.23-4.89 卧式 单系统/双系统 1-3台压缩机 可选 单螺杆 双螺杆 多级调节最低 多级调节/无级 20% 可选 半封闭 半封闭 热力膨胀阀 干式 压缩机内置
