JS75减速机说明书

MAJS75型减速器使用维护说明书洛阳远见矿山设备有限公司目录目录 (1)前言 (2)一、概述 (3)二、减速器齿轮模数及速比 (3)三、结构 (4)四、技术要求 (4)五、减速器装配 (5)六、减速器出厂试验、型式试验 (6)七、减速器使用和维护 (6)八、减速器故障原因及处理措施 (8)九、质量保证 (8)十、产品总图、部件图及明细 (9)前言直接使用本设备的工作人员及有关管理人员应认真仔细地阅读本说明书。

本设备重点与煤矿输送机类设备配套使用。

本说明书内容详细介绍了本减速器的结构、技术特征，供操作人员和管理人员正确操作，正确使用，正确维护，有助于预防及故障发生，便于维护，提高设备可靠性和使用寿命。

警告！有人身危险的操作。

！请特别注意该符号后面提示内容及建议，并做好必要的准备工作。

！将此类危险的特殊安全要求告知工作伙伴。

！请根据说明要求进行注油和清理。

请注意在整个说明书相应的部分均可见到这样重复的提示符号。

为保证设备安全可靠地运行，合理制定预防措施是十分重要的。

本说明书所规定的维护周期为最长的，仅为推荐值，应根据现场的情况及工作环境做进一步的调整。

在安装设备的现场应备有说明书，操作中除适守安全方面的规定外，还要遵守起重，运输，电工，钳工等方面的有关规定。

本说明书是以国家标准，行业标准为基础起草的。

主要标准如下：MT/T101-2000 刮板输送机用减速器检验规范MT/T148-1997 刮板输送机用减速器1.本减速器主要与矿用刮板输送机配套用的75千瓦减速器。

本减速器为三级弧齿圆柱齿轮减速器。

该减速器装到输送机机头架侧面，与输送机平行布置。

减速器四轴为输出轴，四轴的花键带动输送机链轮，减速器一轴通过联轴节与电动机联接，完成减速及传递功率作用。

2.型号组成及代表意义传动功率75KW二、减速器齿轮模数及速比本减速器其结构如图所示，由第一圆弧伞齿轮轴，第二斜齿齿轮轴，第三圆柱齿轮轴，第四输出轴。

四根轴均由滚动轴承固定在减速器上下箱体内。

减速机使用说明书

.. BL27——87摆线针轮减速机是一种采用摆线针齿啮合的减速传动机构，以液压马达作用力。

该减速机主要用于QY8汽车起重机迴转机构，也可广泛用于冶金、矿山、石油、轻化、纺织、食品等机构设备上。

.2.技术规格3.产品特点①传动比大。

... ②结构紧凑、体积小、重量轻。

③工作表面相对滑动小，传动效率高。

④运转平稳、噪音小，具有较大的过载能力和较高的冲击性能。

⑤使用寿命长。

⑥带有液压制动机构，制动灵活、可靠。

4.工作原理和结构图一为摆针线轮减速机的传动原理图，图二为该减速机的结构图。

传动装置由三部分组成，即输入部分，减速部分，输出部分。

.... 整个减速机由液压马达，制动器和减速器三大部分组成。

（结构图未画出液压马达和制动器全部）。

摆线针轮传动与渐开线一齿差行星传动原理相同，所不同的是行星轮（摆线轮）采用摆线齿廓曲线，固定的内齿轮（针轮）采用圆柱形针齿。

当输入轴（3）和偏心套（7）一起绕中心Oz作顺时针回转时，摆针轮（8）随转臂轴承（10）一起绕中心Oz公转，绕转臂中心Ob自转，即作复合转动，摆线轮就绕自己的中心Ob朝逆时针方向作减速回转，并通过平面曲柄机构把摆针轮减速的回转运动等速地传递给输出轴。

设计轮的齿数为Zz，摆线轮的齿数为Z.. 则Zz-Z=1 其减速比为（插入公式被锁定我这里没装Office）由上式可知：当输入轴转Z转时，输出轴则反方向转一转或输入轴转一转时，输出轴转1/Z转，即摆线轮沿针齿轮滚过一齿。

该机的制动部分采用蹄式液压制动。

压力油推动制动油缸活塞，通过连杆机构将制动力传递给制动蹄抱住与液压马达输出轴固定的制动轮（2）达到制动效果。

制动力的大小由进入制动油缸的油压调整控制。

5、安装运输5.1 外形安装尺寸如图三所示.5.2 安装运输注意事项：①在摆线针轮减速机输出轴上加装联轴器、皮带轮、链轮等联结时不允许采用直接锤击方法，可用轴端螺孔旋入螺钉压入联结件。

②减速机上的吊环螺钉只限起吊减速机用。

减速机型号标示说明

减速机型号标示说明2、列摆线针轮减速机标记方法及其使用条件1、标记方法如下：=2、使用条件A、适用于连续工作制，允许正、反向运转。

B、输出轴及输入轴轴伸上的键按GB/T1096普通平键型式及尺寸。

C、卧式双轴型减速器输出轴应处于水平位置工作，必须倾斜使用时请与制造厂联系。

D、立式减速器输出轴应垂直向下使用，3、K系列螺旋锥齿轮减速机节省空间，可靠耐用，承受过载能力高，功率可达200KW，能耗低，性能优越，减速效率高达95%以上，振动小，噪音低，刚性铸铁箱体，齿轮表面经高频热处理，经过精密加工，构成了斜齿轮，伞齿轮技术参数：功率：0.12KW～200KW转矩：10N·m～58500N·m输出转速：0.08～263r/min结构形式：K-轴伸式、底脚安装；KA-轴装式联接KF-轴伸式、法兰安装；KAF-轴装式、法兰安装KS-表示轴输入型号如下：K37 K47 K57 K67 K77 K87 K97 K107 K127 K157 K167 K187KA37 KA47 KA57 KA67 KA77 KA87 KA97 KA107 KA127 KA157 KA167 KA187 KF37 KF47 KF57 KF67 KF77 KF87 KF97 KF107 KF127 KF157 KAF37 KAF47 KAF57 KAF67 KAF77 KAF87KAF97 KAF107 KAF127 KAF157 KAZ37 KAZ47 KAZ57 KAZ67 KAZ77 KAZ87 KAZ97 KAZ107 KAZ127 KAZ157 KAT37 KAT47 KAT57 KAT67 KAT77 KAT87 KAT97 KAT107 KAT127 KAT157形式代号：4、S系列斜齿轮-蜗杆减速机介绍：A、体积小、重量轻、结构紧凑、承载能力强B、运转平稳、振动小、低噪声、低温升C、积木式结构、组合方便、通用性强。

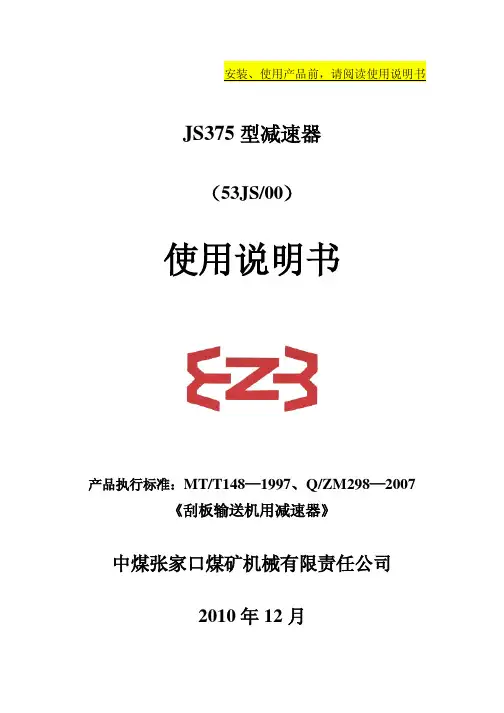

转载机减速机JS375__53系列说明书

安装、使用产品前，请阅读使用说明书JS375型减速器（53JS/00）使用说明书产品执行标准：MT/T148—1997、Q/ZM298—2007《刮板输送机用减速器》中煤张家口煤矿机械有限责任公司2010年12月JS 375型减速器中煤张家口煤矿机械有限责任公司使用说明书共12页第 1 页目录安全警示--------------------------------------------------------21.概述------------------------------------------------------------32.结构与工作原理----------------------------------------------43.拧紧力矩------------------------------------------------------54.安装、调试----------------------------------------------------65.故障分析与排除----------------------------------------------76.保养及维修----------------------------------------------------77.运输、贮存----------------------------------------------------88.53J S/00主要明细、轴承及易损件表-----------------------89.附图（2张）-----------------------------------------------10第 2 页共 12 页使用说明书安全警示1.减速器使用前请仔细阅读本产品说明书。

按说明书规定使用。

2.对影响安全的任何改装都必须得到本公司的许可。

3.用户自行对减速器进行改装而造成的后果责任自负。

电机减速机型号说明【图解】

减速器是一种由封闭在刚性壳体内的齿轮传动、蜗杆传动、齿轮-蜗杆传动所组成的独立部件，常用作原动件与工作机之间的减速传动装置。

在原动机和工作机或执行机构之间起匹配转速和传递转矩的作用，在现代机械中应用极为广泛减速机型号含义：1、B---代表蜗轮蜗杆减速机，包括RV蜗轮蜗杆减速机；2、E---代表安装法兰，与电机自由配套；3、V---代表卧式安装，即输出轴朝上；4、O---代表输出端为空心，可自行配对输出轴的长短；5、C---代表电磁刹车器，其中BKACS、BKVCS蜗轮减速机离合刹车等；6、S---代表电磁离合器，其中BKACS、BKVCS蜗轮减速机离合刹车等；7、W--代表双级蜗轮减速机，（或是双段）另外Rv蜗轮蜗杆减速机都有一个通用的代号，即NMRV，指的是铝合金蜗轮蜗杆减速机。

大部分减速机厂一般以几个大写字母组成一个代号，减速机型号含义应当包括代号、中心距以及传动比这三个参数组成，比如减速机型号BKV100-1/30。

扩展资料：应用领域减速机是国民经济诸多领域的机械传动装置，行业涉及的产品类别包括了各类齿轮减速机、行星齿轮减速机及蜗杆减速机，也包括了各种专用传动装置，如增速装置、调速装置、以及包括柔性传动装置在内的各类复合传动装置等。

产品服务领域涉及冶金、有色、煤炭、建材、船舶、水利、电力、工程机械及石化等行业。

我国减速机行业发展历史已有近40年，在国民经济及国防工业的各个领域，减速机产品都有着广泛的应用。

食品轻工、电力机械、建筑机械、冶金机械、水泥机械、环保机械、电子电器、筑路机械、水利机械、化工机械、矿山机械、输送机械、建材机械、橡胶机械、石油机械等行业领域对减速机产品都有旺盛的需求。

潜力巨大的市场催生了激烈的行业竞争，在残酷的市场争夺中，减速机行业企业必须加快淘汰落后产能，大力发展高效节能产品，充分利用国家节能产品惠民工程政策机遇，加大产品更新力度，调整产品结构，关注国家产业政策，以应对复杂多变的经济环境，保持良好发展势头。

减速机使用说明书

.. BL27——87摆线针轮减速机是一种采用摆线针齿啮合的减速传动机构，以液压马达作用力。

该减速机主要用于QY8汽车起重机迴转机构，也可广泛用于冶金、矿山、石油、轻化、纺织、食品等机构设备上。

.2.技术规格3.产品特点①传动比大。

... ②结构紧凑、体积小、重量轻。

③工作表面相对滑动小，传动效率高。

④运转平稳、噪音小，具有较大的过载能力和较高的冲击性能。

⑤使用寿命长。

⑥带有液压制动机构，制动灵活、可靠。

4.工作原理和结构图一为摆针线轮减速机的传动原理图，图二为该减速机的结构图。

传动装置由三部分组成，即输入部分，减速部分，输出部分。

.... 整个减速机由液压马达，制动器和减速器三大部分组成。

（结构图未画出液压马达和制动器全部）。

摆线针轮传动与渐开线一齿差行星传动原理相同，所不同的是行星轮（摆线轮）采用摆线齿廓曲线，固定的内齿轮（针轮）采用圆柱形针齿。

该机的制动部分采用蹄式液压制动。

压力油推动制动油缸活塞，通过连杆机构将制动力传递给制动蹄抱住与液压马达输出轴固定的制动轮（2）达到制动效果。

制动力的大小由进入制动油缸的油压调整控制。

②减速机上的吊环螺钉只限起吊减速机用。

减速机使用说明书

组合减速机-使用说明书-总目录1、通用信息1.1总则1.2目的1.3符号：意义及使用1.4和用户的合作1.5标牌(铬牌)1.6生产厂家的责任、义务和担保2、说明介绍和技术规范要求2.1通用特征和工作概况2.2技术特征和数据2.3操作环境2.4使用者3、安全和意外事件的保护(事故预防) 3.1通用安全规则3.2合格的操作工3.3安全措施3.4符号标志和图示3.5安全设备和指南4、运送、安装、使用4.1运输、包装、储藏及以后机器的固定4.2包装的拆除4.3机器核查和供货4.4运送和重量4.4.1重量4.4.2起吊点和模式4.5安装4.5.1安装位置的布置4.5.2安装的通用标准4.5.3如何安装4.6运转和试车4.6.1初步检查4.6.2机器的合理使用4.6.3运转测试4.7起动指南4.8发动机器4.9拆除、清理、报废5、运转和使用5.1用途5.2工作条件5.2.1工作环境5.2.2危险区和现场的工作人员5.2.3工作区的照明5.2.4操作工5.3工作方式5.4应当禁止的使用方法5.5使用5.6停机5.6.1停机顺序5.6.2紧急停车5.6.3急停车之后的复原5.7结束工作时的截止揨机6、维护6.1安全预防6.2维护人员的资格6.3一些维护建议6.4检查程序6.4.1间隔时间6.4.2常规检查6.5定期检修6.6润滑维护7、备件7.1建议的备件7.2工业设备第一部分通用信息1.1总则1.2目的1.3符号：意义和作用1.4和用户的合作1.5标牌(铭牌)1.6生产厂家的责任义务和担保也在竞争）必须或者有义务提供机器在整个流转过程从投放到市场直到报废的操作说明。

包含的项目如下：●指导人员●地区经理●业务经理●负责运输、看管、储藏和安装的工作人员●负责使用的工作人员●维护人员本文件应当由一个可靠的人在安全又干燥的环境中保存，从而使其得到最好的保护以便随时使用，比较明智的做法是保留副本（即复印一本）。

当与厂家或厂家授权的业务人员进行信息交流时，请提供机器的标牌数据、序号以及生产时间。

减速机型号标示说明书

减速机型号说明1、H、B系列大功率减速机HB系列标准工业齿轮箱特点:1. H、B大功率齿轮减速机采用通用设计方案，可按客户需求变型为行业专用的齿轮箱。

2.实现平行轴、直交轴、立式、卧式通用箱体，零部件种类减少，规格型号增加。

3.采用吸音箱体结构、较大的箱体表面积和大风扇、圆柱齿轮和螺旋锥齿轮均采用先进的磨齿工艺，使整机的温升、噪声降低、运转的可靠性得到提高，传递功率增大。

4.输入方式：电机联接法兰、轴输入。

5.输出方式：带平键的实心轴、带平键的空心轴、胀紧盘联结的空心轴、花键联结的空心轴、花键联结的实心轴和法兰联结的实心轴。

6.安装方式：卧式、立式、摆动底座式、扭力臂式。

7.H、B系列产品有3～26型规格，减速传动级数有1～4级，速比1.25～450;和我厂R、K、S系列组合得到更大的速比。

技术参数:1.速比范围1.25-4502.扭矩范围2.6-900kN3.功率范围4-5000kWH、B系列产品结构图及产品实例：2、列摆线针轮减速机标记方法及其使用条件1、标记方法如下：=2、使用条件A、适用于连续工作制，允许正、反向运转。

B、输出轴及输入轴轴伸上的键按GB/T1096普通平键型式及尺寸。

C、卧式双轴型减速器输出轴应处于水平位置工作，必须倾斜使用时请与制造厂联系。

减速机使用说明书

BL27——87摆线针轮减速机是一种采用摆线针齿啮合的减速传动机构，以液压马达作用力。

该减速机主要用于QY8汽车起重机迴转机构，也可广泛用于冶金、矿山、石油、轻化、纺织、食品等机构设备上。

-可编辑修改-。

2.技术规格-可编辑修改-。

3.产品特点①传动比大。

②结构紧凑、体积小、重量轻。

③工作表面相对滑动小，传动效率高。

④运转平稳、噪音小，具有较大的过载能力和较高的冲击性能。

⑤使用寿命长。

⑥带有液压制动机构，制动灵活、可靠。

-可编辑修改-。

4.工作原理和结构图一为摆针线轮减速机的传动原理图，图二为该减速机的结构图。

传动装置由三部分组成，即输入部分，减速部分，输出部分。

-可编辑修改-。

整个减速机由液压马达，制动器和减速器三大部分组成。

（结构图未画出液压马达和制动器全部）。

摆线针轮传动与渐开线一齿差行星传动原理相同，所不同的是行星轮（摆线轮）采用摆线齿廓曲线，固定的内齿轮（针轮）采用圆柱形针齿。

设计轮的齿数为Zz，摆线轮的齿数为Z-可编辑修改-。

则Zz-Z=1 其减速比为（插入公式被锁定我这里没装Office）由上式可知：当输入轴转Z转时，输出轴则反方向转一转或输入轴转一转时，输出轴转1/Z转，即摆线轮沿针齿轮滚过一齿。

该机的制动部分采用蹄式液压制动。

压力油推动制动油缸活塞，通过连杆机构将制动力传递给制动蹄抱住与液压马达输出轴固定的制动轮（2）达到制动效果。

制动力的大小由进入制动油缸的油压调整控制。

5、安装运输5.1 外形安装尺寸如图三所示-可编辑修改-。

5.2 安装运输注意事项：①在摆线针轮减速机输出轴上加装联轴器、皮带轮、链轮等联结时不允许采用直接锤击方法，可用轴端螺孔旋入螺钉压入联结件。

减速机使用说明书

.. BL27——87摆线针轮减速机是一种采用摆线针齿啮合的减速传动机构，以液压马达作用力。

该减速机主要用于QY8汽车起重机迴转机构，也可广泛用于冶金、矿山、石油、轻化、纺织、食品等机构设备上。

.2.技术规格.3.产品特点①传动比大。

②结构紧凑、体积小、重量轻。

③工作表面相对滑动小，传动效率高。

④运转平稳、噪音小，具有较大的过载能力和较高的冲击性能。

⑤使用寿命长。

⑥带有液压制动机构，制动灵活、可靠。

..4.工作原理和结构图一为摆针线轮减速机的传动原理图，图二为该减速机的结构图。

传动装置由三部分组成，即输入部分，减速部分，输出部分。

..... 整个减速机由液压马达，制动器和减速器三大部分组成。

（结构图未画出液压马达和制动器全部）。

摆线针轮传动与渐开线一齿差行星传动原理相同，所不同的是行星轮（摆线轮）采用摆线齿廓曲线，固定的齿轮（针轮）采用圆柱形针齿。

该机的制动部分采用蹄式液压制动。

压力油推动制动油缸活塞，通过连杆机构将制动力传递给制动蹄抱住与液压马达输出轴固定的制动轮（2）达到制动效果。

制动力的大小由进入制动油缸的油压调整控制。

②减速机上的吊环螺钉只限起吊减速机用。

40T减速机说明书

SGW—40T型减速机使用说明书一、概述40KW减速机是圆锥～圆柱齿轮三级减速结构，第一级为弧齿圆锥齿轮传动，第二级显斜齿圆柱齿轮传动，第三级为直齿圆柱齿轮传动，传动平稳，噪声低，负载能力大。

减速机和主机平行布置，侧面式水平安装，主要适用于煤矿小功率运输设备的需要，也可用于冶金、建筑等行业，符合MT/T148－1997标准。

二、基本参数：第一级第二级第三级减速级别主动从动主动从动主动从动齿数11 29 17 54 15 44模数M S=7.75 M n=5 M n=7传动比i1=2.6364 i1=3.1765 i1=2.9333总传动比i1=24.564 输入轴转速1500rpm润滑方式飞溅润滑传递功率40KW润滑油温≤85℃（正常运转）综合噪声≤90dB(A)润滑油量30L 机械效率93%冷却方式自然冷却总重量500kg输入轴伸EXT16Z×2.5m×30p×6h GB3478.1-1995输出轴伸￠90h8 工作环境温度-20～40℃1、传动简图2、齿轮分配与传动比3、安装尺寸4、联结结构三、组装调试组装减速器时，除注意一般机器设备装配时的事项外，特别要注意齿轮齿面的接触区域，齿侧间隙和轴承游隙的调整。

1、组装轴承时，应采用适当的工具进行组装，不要在滚动件和槽上用力敲打。

轴承加热装配时，其温度不得超过110℃。

2、各级齿轮的齿面接触区、齿侧间隙和轴承游隙的调整：圆弧伞齿轮的正确接触区为空载时，在齿长的中间部位稍靠轮齿的大端，满载时的接触区要比空载时扩大，如（圆弧齿轮接触区调整图）所示，但绝对要避免接触区在齿轮的小端。

为了使伞齿轮获得良好的接触区，装配时利用第一轴上的圆螺母进行调整，按上图所示的方法应将小齿轮和大齿轮沿各自的轴向移动，直到获得良好的接触区为止。

圆柱斜齿轮如果接触区过小，则齿轮强度将要受到影响，噪音增大。

圆弧伞齿轮、圆柱斜齿轮的最小侧间隙应为0.17mm，圆柱直齿轮的最小侧间隙应为0.21mm。

减速机型号标示说明

2.实现平行轴、直交轴、立式、卧式通用箱体，零部件种类减少，规格型号增加。

4.输入方式：电机联接法兰、轴输入。

5.输出方式：带平键的实心轴、带平键的空心轴、胀紧盘联结的空心轴、花键联结的空心轴、花键联结的实心轴和法兰联结的实心轴。

6.安装方式：卧式、立式、摆动底座式、扭力臂式。

7.H、B系列产品有3～26型规格，减速传动级数有1～4级，速比1.25～450;和我厂R、K、S系列组合得到更大的速比。

技术参数:1.速比范围 1.25-4502.扭矩范围 2.6-900kN3.功率范围 4-5000kWH、B系列产品结构图及产品实例：2、列摆线针轮减速机标记方法及其使用条件1、标记方法如下：=2、使用条件A、适用于连续工作制，允许正、反向运转。

B、输出轴及输入轴轴伸上的键按GB/T1096普通平键型式及尺寸。

C、卧式双轴型减速器输出轴应处于水平位置工作，必须倾斜使用时请与制造厂联系。

D、立式减速器输出轴应垂直向下使用，3、K系列螺旋锥齿轮减速机节省空间，可靠耐用，承受过载能力高，功率可达200KW，能耗低，性能优越，减速效率高达95%以上，振动小，噪音低，刚性铸铁箱体，齿轮表面经高频热处理，经过精密加工，构成了斜齿轮，伞齿轮技术参数：功率：0.12KW～200KW转矩：10N·m～58500N·m输出转速：0.08～263r/min结构形式：K-轴伸式、底脚安装； KA-轴装式联接KF-轴伸式、法兰安装；KAF-轴装式、法兰安装KS-表示轴输入型号如下：K37 K47 K57 K67 K77 K87 K97 K107 K127 K157 K167 K187 KA37 KA47 KA57 KA67 KA77 KA87 KA97 KA107 KA127 KA157 KA167 KA187 KF37 KF47 KF57 KF67 KF77 KF87 KF97 KF107 KF127 KF157 KAF37 KAF47 KAF57 KAF67 KAF77 KAF87 KAF97 KAF107 KAF127 KAF157 KAZ37 KAZ47 KAZ57 KAZ67 KAZ77 KAZ87 KAZ97 KAZ107 KAZ127 KAZ157 KAT37 KAT47 KAT57 KAT67 KAT77 KAT87 KAT97 KAT107 KAT127 KAT157形式代号：4、S系列斜齿轮-蜗杆减速机介绍：A、体积小、重量轻、结构紧凑、承载能力强B、运转平稳、振动小、低噪声、低温升C、积木式结构、组合方便、通用性强。

减速机型号说明

YP型带传动减速器标记示例YPD8-65、YPD8-75、YPD8-95、YPD8-115、YPD8-130、YPV7-65、YPV7-75、YPV8-95、YPV9-115、YPV9-130、YPV10-130、YPV10-155、YPV10-200、YPV11-250、YPV11-280、YPV12-320、YPV12-380YP型带传动减速器实体模型YP(a)型带传动减速器实体模型YP(b)型带传动减速器实体模型YP型带传动减速器承载能力机型号电机型号电机功率/kW电机转速/r·min-1传动比i输出轴转速/r·min-1输出轴直径d(m6)/mm输出轴许用转矩/N·m中心距A/mm键槽宽b/mm键槽深t/mm参考重量/kg高强力型带窄V带YPD8-65 YPV7-65 YJL12-10 65 589 5.9～4.03.9～2.36100～145150～250100956250480015301100282590861900YPD8-75 YPV7-75 YJL12-10 75 590 5.9～4.03.9～2.36100～145150～2501051007200550015301100282895902200YPD8-95 YPV8-95 YJL12-10 95 590 5.9～4.0 100～145 120 9100 1720 32 109 30003.9～2.36 150～250 110 6000 1366 28 100YPD8-115 YPV9-115 YJL12-10 115 590 5.9～4.03.9～2.36100～145150～2501301251100073001720136632321191143200YPD8-130 YPV9-130 YJL12-8 130 735 5.9～4.03.9～2.45125～185190～3001301251000069001960136632321191143200YPV10-130 YJL13-12 130 485 5.9～4.03.9～2.4382～120125～20016013015200100001960136640321471194600YPV10-155 YJL13-10 155 590 5.9～4.03.9～2.36100～145150～25016013015000100002360153040321471195500YPV10-200 YJL13-10 200 590 5.9～2.36 100～250 160 19100 2360 40 147 5500YPV11-250 YJL14-12 250 490 5.9～4.03.9～2.3682～120125～2002001802900019100236019054545185165600YPV11-280 YJL14-10 280 590 5.9～4.03.9～2.36100～145150～25020018027000180002360190545451851656500YPV12-320 YJL14-12 320 490 5.9～4.03.9～2.3682～120125～2002202003700025000236019055045203185800YPV12-380 YJL14-10 380 590 5.9～4.03.9～2.36100～145150～25022020037000250002360190550452031858500LC型立式两级硬齿面圆柱齿轮减速器该系列是等效采用HG5-746-78标准的两级同轴式硬齿面圆柱齿轮立式减速器，允许正反两向运转，适用于各行业设备的减速装置，特别是搅拌减速装置，具有传动平稳、噪声低、效率高、承载能力强、结构紧凑、重量轻等特点。

JS30减速机说明书

三、结构
本减速器其结构如图所示，由第一圆弧伞齿轮轴，所示，第二斜齿齿轮轴，第三圆柱齿轮轴，第四输出轴组成。四根轴
第 3 页共 8页
洛阳远见——JS30 减速器说明书
均由滚动轴承固定在减速器上下箱体内。本减速器上下箱体材料为 HT250 灰铸铁。
本减速器为第四轴增设过载保护装置，传动力矩由轴套通过保险销传递给输出地四轴。当传动过程中，输出轴过载，保险销切断，轴套空转，输出四轴不转，起到保护作用。
第一轴游隙 0.06-0.08 毫米，第二轴游隙 0.08-0.15 毫米，第三轴游隙 0.2-0.3 毫米，第四轴游隙 0.2-0.35 毫米。各轴轴承游隙均由调整垫调节。
五、减速器装配
1.把所需组装的零部件收集齐全，进行清洗、擦干。除应涂密封涂料表面外，加工表面涂清油。上下箱体内非加工表面涂红色耐油油漆。批量大可以进行选配。
第 6 页共 8页
洛阳远见——JS30 减速器说明书
每班、每日检查是否漏油及油量是否符合要求。漏油检出原因及时处理。
！2. 每班、每日清除减速器上异物。检查减速器是否异常声响和振动。油温不应超 80C°。
3.每月检查油质，不合格、杂质过多应进行更换。 4.半年更换新润滑油。并把箱内杂质清洗掉。！5.每年减速器进行检修一次，一般情况下应到地面车间内进行。检查所有齿轮表面，有斑落和粘合损坏应更换。减速器使用过程中没有发生异常超负荷运转，轴承可根据轴承寿命指标来评定是否更换。所有密封件均要更换。所更换零件规格均由图明细内查出。 6.检查四轴内外联接盘装保险销子销孔是否完好，变形或卡坏应进行修理或更换。！7.减速器中更换零部件后，参考本说明书第“五”项要求进行组装。！8.减速器在搬运过程中，减速器内的润滑油放掉，外露轴头涂润滑脂，把外露部分包扎好。 9.减速器在存放期间，必须每月用手转动输入轴，并确保输出轴至少转动一轴。保存期间透气塞必须用无孔螺塞代替。有条件箱体内注满清油，防止齿轮生锈。使用时需要用同牌号的润滑油清洗箱体，然后加入工作润滑油。

减速机使用说明书

BL27——87摆线针轮减速机是一种采用摆线针齿啮合的减速传动机构，以液压马达作用力。

该减速机主要用于QY8汽车起重机迴转机构，也可广泛用于冶金、矿山、石油、轻化、纺织、食品等机构设备上。

1①传动比大。

②结构紧凑、体积小、重量轻。

③工作表面相对滑动小，传动效率高。

④运转平稳、噪音小，具有较大的过载能力和较高的冲击性能。

2⑤使用寿命长。

⑥带有液压制动机构，制动灵活、可靠。

图一为摆针线轮减速机的传动原理图，图二为该减速机的结构图。

传动装置由三部分组成，即输入部分，减速部分，输出部分。

34整个减速机由液压马达，制动器和减速器三大部分组成。

（结构图未画出液压马达和制动器全部）。

摆线针轮传动与渐开线一齿差行星传动原理相同，所不同的是行星轮（摆线轮）采用摆线齿廓曲线，固定的内齿轮（针轮）采用圆柱形针齿。

设计轮的齿数为Zz，摆线轮的齿数为Z5则Zz-Z=1 其减速比为（插入公式被锁定我这里没装Office）由上式可知：当输入轴转Z转时，输出轴则反方向转一转或输入轴转一转时，输出轴转1/Z转，即摆线轮沿针齿轮滚过一齿。

该机的制动部分采用蹄式液压制动。

压力油推动制动油缸活塞，通过连杆机构将制动力传递给制动蹄抱住与液压马达输出轴固定的制动轮（2）达到制动效果。

制动力的大小由进入制动油缸的油压调整控制。

5、安装运输5.1 外形安装尺寸如图三所示5.2 安装运输注意事项：6①在摆线针轮减速机输出轴上加装联轴器、皮带轮、链轮等联结时不允许采用直接锤击方法，可用轴端螺孔旋入螺钉压入联结件。

②减速机上的吊环螺钉只限起吊减速机用。

③运输搬运切忌“野蛮”装卸，以免碰坏制动元件和油标等。

弗兰德减速机型说明

FLENDER公司是世界上最大的减速机制造商之一,总部在德国,FLENDER公司尤其以大型减速机为擅长,产品几乎应用于各行各业,主要应用在水泥、电力输煤、港口起重、物料输送、化工搅拌、塑料机械、风力发电等;FLENDER标准FZG减速机分为平行轴和直角轴两种形式,型号表示如下：1 23 4 5第一组字母如果是"B"代表直交轴减速机,"H"代表平行轴减速机；第二组数字"3"代表传动级数,有1、2、3、4几种；第三组字母如果是"S"代表实心轴输出,"H"代表空心轴输出,"D"代表带锁紧盘；第四组字母如果是"H"代表卧室安装,"V"代表立式安装；第五组数字代表减速机的机座号,共3-26,数字越大减速机越大；FLENDER齿轮马达减速机分为同轴、平行轴和直角轴三种形式,型号表示如下：同轴齿轮马达：DZ88--M112MB4-L32NH平行轴齿轮马达：FDZ108-M100L4/2R-L16NH直角轴齿轮马达：KADS128-M112MB4-L32NH齿轮马达机座号有：38、48、68、88、108、128、168、188齿轮马达减速机如果是带制动器的话,电机上都会带整流块,用于把交流电转换成直流电,供给制动器,整流块型号为：169800,我公司备有大量库存FLENDER行星减速机型号表示如下：P2SA22、P3KA13、P2KA16等;我公司经销FLENDER减速机的配件包括：逆止器、轴、齿轮、油封、轴承、齿轮泵、呼吸器、过滤器、滤芯、压力开关等;询价必须提供减速机的型号和序列号,这些信息都在减速机的铭牌上,例如：型号：B3SH11,序列号：402,这样才能够提供正确的报价;除了FLENDER标准减速机的配件外,我公司还经销电厂磨煤机减速机的配件,磨煤机减速机的型号通常为：KMP300/KMP370/KMP400等,当然也需要序列号;。

减速机型号说明

GL(H)、S、R、K、系列减速速机使用说明书

GL（H）、S、R、K、系列减速速机使用说明书一、使用范围1、环境温度40℃-50℃（0℃以下启动时润滑油要加热到0℃以上）；2、输入转速成不大于1500rbm；3、R、F系列斜齿轮减速度机线速成不大于20m/s，S系列蜗轮蜗杆减速机线速度不大于17m/s，K系列弧齿锥具轮减速速机线速度不大于15m/s；4、适用于各种工作制，允许正反向动转；5、直联电机时，要注意电动机使用条件的限制。

二、安装使用1、减速机输出的工作机输入轴采用联轴器联接时，其轴线同轴度误差不得大于所用联轴器的允许值。

2、不允许用重通敲击减速机任何部位。

3、电动机按其说明书正常接线。

4、开机前松开或换上通气帽，保证减速机和电机良好的通气、通风和散热条件。

5、开机前务必检查润滑油面高度是否达到要求（参见样本中的安装形式），并检意转动是否灵活。

6、负级试车前要空载运行半小时左右，确认空载无故障后方可加载运行。

7、开机后注意观察机器的温升、密封、噪声、振动等是否正常驻。

即负载两小时后，油池温升不大于45℃（蜗轮减速机温升不大于60℃），油池最高温度不大于85℃（蜗轮减速机不大于90℃）。

三、维护1、易损件：骨架双唇油封属于损件。

由于使用权条件的较大差异，骨架双唇油封的使用寿命很难确定。

2、润滑油：作为动力传动的减速机对润滑的要求是较严格的。

其好坏在一定程度上决定着减速机的性能和寿命。

本公司生产的中、小型减速机的齿轮或螺轮一般采用提油润滑方式。

卧式使用时的轴派亦用浸油润滑，而立式使用时的抽承采用油脂润滑，此时轴承寿命相对要短些。

蜗轮类减速机的润滑一般采用蜗杆油，牌号见表1（供参考）。

齿轮类派速机的润滑一般采用中负荷工业齿轮油，牌号见表2中负荷工业齿轮油（表2）按以上两表选用的润滑油可以满足一般使用要求。

若有特殊要求，或有经验的用户，可另行选择其它牌号的润滑油，或适当地加入添加剂，小功率短时工作机型允许用油脂润滑。

但都要注意润滑油或添加剂对油封（丁晴橡胶）、蜗轮（青铜】的不良影响。

ZLY系列减速机说明

圆柱齿轮减速器圆锥圆柱齿轮减速器2.5 减速器的外形尺寸及装配型式2.5.1 圆柱齿轮减速器的外形尺寸及装配型式· ZLY型减速器的外形尺寸及装配型式见图2、表2。

图2 ZLY型减速器的外形尺寸及装配型式表2 ZLY型减速器的外形尺寸单位：㎜规格ZLY A B H≈a i = 6.3 ～11.2i = 12.5～20d2(m6）l2 L2 b2 t2 C m1 m2 m3 n1 n2 e1 e2 e3h 地脚螺栓孔重量（Kg）润滑油量（l）d1（m6）l1 L1 b1 t1 d1（m6）l1 L1 b1 t1 d3 n112 385 215 265 192 24 36 141 827 22 36 141 624.5 48 82 192 14 51.5 22 160 —180 43 85 75.5 92 134 125156 60 3125 425 235 309 215 28 42 157 831 24 36 151 827 55 82 197 16 59 25 180 —200 45 100 77.5 98 153 140 69 4.3 140 475 245 335 240 32 58 185 10 35 28 42 167 831 65 105 230 18 69 25 200 —210 47.5 112.5 85 106 171 160 105 6 160 540 290 375 272 38 58 198 10 41 32 58 198 10 35 75 105 245 20 79.5 32 225 —245 58 120 103 126 188 180 18.5 155 8.5 180 600 320 435 305 42 82 232 12 45 32 58 208 10 35 85 130 285 22 90 32 250 —275 60 135 110 134 209 200 185 11.5200 665 355 489 340 48 82 247 14 51.5 38 58 223 10 41 95 130 300 25 100 40 280 —300 65 155 117.5 148 238 225 24 260 16.5 224 755 390 515 384 48 82 267 14 51.5 42 82 267 12 45 100 165 355 28 106 40 310 —335 70 166 137.5 168 263 250 370 23250 830 450 594 430 60 105 315 18 64 48 82 292 14 51.5 110 165 380 28 116 50 350 —380 80 190 145 184 293 280 28 527 32 280 920 500 670 480 65 105 340 18 69 55 82 317 16 59 130 200 440 32 137 50 380 —430 75 205 155 195 325 315 700 46315 1030 570 780 539 75 105 365 20 79.5 60 105 365 18 64 140 200 470 36 148 63 420 —490 78 223 173 219 364 355 35 845 65 355 1150 600 870 605 85 130 410 22 90 70 105 385 20 74.5 170 240 530 40 179 63 475 —520 92.5 252.5 192.5 238 398 400 1250 901G1G2表19 ZLY型减速器的承载能力续表19 ZLY型减速器的承载能力表20 ZLY型减速器的热功率P G1、P G2欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

标准文档减速机型号说明1、H、B系列大功率减速机HB系列标准工业齿轮箱特点:H、B大功率齿轮减速机采用通用设计方案，可按客户需求变1.型为行业专用的齿轮箱。

2.实现平行轴、直交轴、立式、卧式通用箱体，零部件种类减少，规格型号增加。

4.输入方式：电机联接法兰、轴输入。

5.输出方式：带平键的实心轴、带平键的空心轴、胀紧盘联结的空心轴、花键联结的空心轴、花键联结的实心轴和法兰联结的实实用文案．标准文档心轴。

6.安装方式：卧式、立式、摆动底座式、扭力臂式。

7.H、B系列产品有3～26型规格，减速传动级数有1～4级，速比1.25～450;和我厂R、K、S系列组合得到更大的速比。

技术参数:1.速比范围1.25-4502.扭矩范围2.6-900kN3.功率范围4-5000kWH、B系列产品结构图及产品实例：实用文案．标准文档2、列摆线针轮减速机标记方法及其使用条件1、标记方法如下：=2、使用条件A、适用于连续工作制，允许正、反向运转。

B、输出轴及输入轴轴伸上的键按GB/T1096普通平键型式及尺寸。

C、卧式双轴型减速器输出轴应处于水平位置工作，必须倾斜使用时请与制造厂联系。

实用文案．标准文档D、立式减速器输出轴应垂直向下使用，3、K系列螺旋锥齿轮减速机节省空间，可靠耐用，承受过载能力高，功率可达200KW，能耗低，性能优越，减速效率高达95%以上，振动小，噪音低，刚性铸铁箱体，齿轮表面经高频热处理，经过精密加工，构成了斜齿轮，伞齿轮技术参数：功率：0.12KW～200KW转矩：10N·m～58500N·m输出转速：0.08～263r/min结构形式：K-轴伸式、底脚安装；KA-轴装式联接KF-轴伸式、法兰安装；KAF-轴装式、法兰安装KS-表示轴输入型号如下：K37 K47 K57 K67 K77 K87 K97 K107 K127 K157 K167 K187KA37 KA47 KA57 KA67 KA77 KA87 KA97 KA107 KA127 KA157 KA167 KA187 KF37 KF47 KF57 KF67 KF77 KF87 KF97 KF107 KF127 KF157 KAF37 KAF47 KAF57 KAF67 KAF77 KAF87 KAF97 KAF107 KAF127 KAF157 KAZ37 KAZ47 KAZ57 KAZ67 KAZ77 KAZ87 KAZ97 KAZ107 KAZ127 KAZ157 KAT37 KAT47 KAT57 KAT67 KAT77 KAT87 KAT97 KAT107 KAT127 KAT157实用文案．标准文档形式代号：4、S系列斜齿轮-蜗杆减速机介绍：A、体积小、重量轻、结构紧凑、承载能力强B、运转平稳、振动小、低噪声、低温升C、积木式结构、组合方便、通用性强。

技术参数：功率：0.12KW～22KW转矩：10N·m～4890N·m输出转速：0.12～397r/min结构形式：S-轴伸式联接；SA-轴装式联接SF-轴伸式、法兰安装；SAF-轴装式、法兰安装SS-表示轴输入5、R系列减速机结构紧凑、体积小、工作平稳、输出转速选择范围宽，通用性强，效率高达95%技术参数：功率：0.12KW～160KW实用文案．标准文档转矩：1.4N·m～23200N·m输出转速：0.06～1090r/min结构形式：R：实心轴RF：法兰安装R…F：底脚法兰安装RM: 法兰安装带加长轴承箱RX：单级底脚安装RXF：单级法兰安装6、D系列圆锥圆柱齿轮减速机圆锥圆柱齿轮减速器(以下简称减速器)，用于输入轴与输出轴呈垂直方向布置的传动装置。

主要用于带式输送机及各种运输机械，也可用于煤炭、冶金、矿山、化工、建材、轻工、石油等各种通用机械的传动机构中。

该产品具有承载能力高、噪音低、体积小、重量轻、效率高、使用寿命长等优点。

型号标准减速器的型号由型式代号，名义中心距a(末级中心距)，公称传动比，装配型式代号，输入轴旋转方向代号组成。

D一带式输送机类组代号，B一二级传动，c一三级传动，Y一硬齿面齿轮，z一中硬齿面齿轮，K一输出轴为空心轴形式。

名义中心距：用实际数字表示，单位为mm。

传动比：用公称传动比表示。

装配形式：用罗马数字l、ll、…、jV表示。

输入轴的旋转方向：面对输入轴方向看，s为顺时针方向，N为逆时针方向。

实用文案．标准文档适用于输出输入轴呈垂直方向布置的传动装置。

主要圆锥圆柱齿轮减速器DBY/DCY/DFY用于带式输送机等各种运输机械，也可用于冶金、矿山、建筑、水泥、轻工、能源等各种通用机械的传动机构中。

:产品分类;为两级硬齿面圆锥圆柱齿轮减速机、DBY 1; 为两级硬齿面圆锥圆柱齿轮空心轴式减速机、DBYK 2;DCY为三级硬齿面圆锥圆柱齿轮减速机3、; DCYK为三级硬齿面圆锥圆柱齿轮空心轴式减速机4、; 为四级硬齿面圆锥圆柱齿轮减速机DFY 5、为四级硬齿面圆锥圆柱齿轮减速机。

6、DFYK:工作条件。

、输入轴最高转数不大于1500r/min 1 20m/s。

2、齿轮圆周速度不大于10℃。

℃时，启动前润滑油应加热至℃～3、工作环境温度-4050℃时，当环境温度低于0技术参数：DBY、硬齿面圆锥圆柱齿轮减速机1:8-14速比实用文案．标准文档功率:23-2200KW2、DBYK硬齿面圆锥圆柱齿轮空心轴式减速机速比:8-14功率:23KW-2200KW3、DCY硬齿面圆锥圆柱齿轮减速机速比:16-50功率:7KW-2850KW4、DCYK硬齿面圆锥圆柱齿轮空心轴式减速机速比:16-50功率:7KW-2850KW5、DFY硬齿面圆锥圆柱齿轮减速机速比：90-500功率：1KW-800KW6、DFYK硬齿面圆锥圆柱齿轮空心轴式减速机速比：90-500功率：1KW-800KW7、Z系列圆柱硬齿面齿轮减速机硬齿面圆柱齿轮减速器是按照中华人民共和国专业标准(JB／T8853—1 999)生产，主要包ZDY(单级)、ZLY(两级)、ZSY(三级)三个系列，适用于冶金、矿山、运输、水泥、建筑、化工、纺织、轻工、能源等行业的机械传动。

减速器高速轴转速n，≤1 500r／min。

1实用文案．标准文档减速器工作环境温度为-40～45℃。

低于0℃时，启动前润滑油应预热。

减速器主要工作特点(1)齿轮采用高强度低碳合金钢经渗碳淬火而成，齿面硬度达P{RC54～62：(2)齿轮采用磨齿工艺，精度高，接触好：(3)承载能力高，比软旧齿面减速器承载能力提高七倍：(4)传动效率高，单级可达98％，两级可达96％，三级可达94％：(5)寿命长。

适用范围如下：1、ZDY/ZLY/ZSY硬齿面圆柱齿轮减速器高速轴转不大于1500转/分。

2、齿轮传动圆周速度不大于20米/秒。

3、工作环境温度为-40-45℃，如果低于0℃，启动前润滑油应预热至0℃以上，本减速机可用于正反两个方向运转。

产品特点:1、齿轮采用高强度低碳合金钢经渗碳淬火而成，齿面硬度达HRC58-62，齿轮均采用数控磨齿工艺，精度高，接触性好。

2、传动率高：单级大于96.5%，双级大于93%，三级大于90%。

3、运转平稳，噪音低。

4、体积小，重量轻，使用寿命长，承载能力高。

实用文案．标准文档5、易于拆检，易于安装。

减速机型号、规格及其表示方法:1、型号有：ZDY/ZDZ单级圆柱齿轮减速机;ZLY/ZLZ两级圆柱齿轮减速机;ZSY/ZSZ三级圆柱齿轮减速机;ZFY四级圆柱齿轮减速机.2、规格有：单级：ZDY80、ZDY100、ZDY125、ZDY160、ZDY200、ZDY250、ZDY280、ZDY315、ZDY355、ZDY400、ZDY450、ZDY500、ZDY560；两级：ZLY112、ZLY125、ZLY140、ZLY160、ZLY180、ZLY200、ZLY224、ZLY250、ZLY280、ZLY315、ZLY355、ZLY400、ZLY450、ZLY500、ZLY560、ZLY630、ZLY710；三级：ZSY160、ZSY180、ZSY200、ZSY224、ZSY250、ZSY280、ZSY315、ZSY355、ZSY400、ZSY450、ZSY500、ZSY560、ZSY630、ZSY710.四级:ZFY180、ZFY200、ZFY224、ZFY250、ZFY280、ZFY320、ZFY360、ZFY400、ZFY450、ZFY500、ZFY560、ZFY630、ZFY7108、ZQ(JZQ)渐开线圆柱齿轮减速机实用文案．标准文档产品简介为圆柱齿轮减速器，两级圆柱齿轮传动。

广泛用于起重运输ZQ°机械、矿山机械及通用化工等机械行业，其工作温度为-40C分，齿轮传动圆周速度不得超过/°，输入转速不高于1500转~+45C 米/秒，可正反两向运转。

14 安装、使用及维护、齿轮采用闭式传动油池润滑，润滑油的油面高度由机座上的1油面高度处于油标指圆形油标指示，在减速器处于停止运行状态时，示的范围内。

号号机械油。

也可以采用HJ40-50HL20-30 2、润滑油一般采用齿轮油。

、减速器工作初期应特别注意油的清洁，如果油被弄脏（特别3是金属沫的混入），应立即换油，在换油的同时，应清除干净体内的污物。

必须定期检查油的质量（每六个月不少于一次）。

实用文案．标准文档4、啮合工作面的状态应定期进行检查，特别是工作初期当齿面出现擦伤现象时，如擦伤所占面积不大于齿工作面（沿齿长和齿高）的20%，允许用油石或刮刀稍加修整。

5、如需要打开机盖维修时，要注意封面是否抹有密封胶，如有密封胶时，可用机盖上的螺孔用螺钉打开，切勿锤击密合面，检修完毕必须检查密合面及通盖有无碰伤，密封胶渣清洗干净没有，否刚会引起漏油。

9、WB系列微型摆线减速机实用文案．标准文档产品简介：系列微型摆线针轮减速机，采用高压铸铝合金WB WD 概述：外壳，采取新的加工工艺，提高了工件精度，产品内在质量更优，体积更小，重量更轻，外观更美。

全部使用润滑脂润滑，不易漏油，用户可以根据不同需要在任何角度，方向安装使用。

渗碳20CrMnTiH 齿轮：齿轮采用优质高纯净度合金刚淬火，及研磨而成；主轴：轴类采用合金刚调质、高悬重负荷能力；轴承：配备重负荷能力的滚锥轴承；油封：双封唇片的油封、兼具防尘及防漏油的能力；润滑：适当的润滑油使用，可以发挥转向机的效率，并提高其运转的寿命。

小时，为初摩耗期，这之间可能有少初期使用二周或a. 100-200许金属摩耗粉粒，实用文案．标准文档请务必清洁内部，并换新润滑油。
