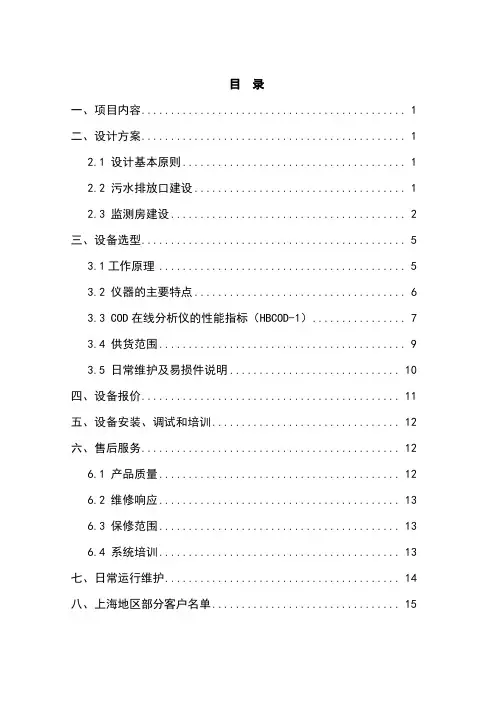

目录一、项目内容 (1)二、设计方案 (1)2.1 设计基本原则 (1)2.2 污水排放口建设 (1)2.3 监测房建设 (2)三、设备选型 (5)3.1工作原理 (5)3.2 仪器的主要特点 (6)3.3 COD在线分析仪的性能指标（HBCOD-1） (7)3.4 供货范围 (9)3.5 日常维护及易损件说明 (10)四、设备报价 (11)五、设备安装、调试和培训 (12)六、售后服务 (12)6.1 产品质量 (12)6.2 维修响应 (13)6.3 保修范围 (13)6.4 系统培训 (13)七、日常运行维护 (14)八、上海地区部分客户名单 (15)九、江苏、浙江地区部分客户名单 (16)一、项目内容COD在线监测仪能全面、及时、准确核定废水中COD的排放量。
贵单位污水排放口在线监控系统安装的监测仪器为：化学需氧量分析仪（COD）。
二、设计方案2.1 设计基本原则本着实用、稳定、可靠、易于掌握、操作、管理、维护的原则，配备符合国家标准和国家环保行业标准的仪器仪表，并留有充分的可扩展空间，以满足环保形势发展的要求。
确保技术先进、运行稳定可靠、经济实用，以较高的性能价格比构建环境监测系统，使资金的产出投入比达到最大值。
能以较低的成本、较少的人员投入来维持系统运转，提供高效能与高效益。
2.2 污水排放口建设污水排放口要遵循便于采集样品、便于监测计量、便于日常监督管理的原则，根据出水排放口具体情况进行规范化设计建设并建立统一标志牌。
排放口尽量与监测房靠近，如果排放口距离站房较远（超过15米），建议加装采样桶和水泵。
为了方便仪器维护及安全保障，排口应加装安全阶梯及护拦，设置防跌落警示牌。
2.3 监测房建设监测房应建在总排口附近。
面积10m2左右，材料为砖混建筑或彩色夹心板；室内安装COD、流量计、数据采集仪等在线监测仪器。
见图1、图2：图1 站房示意图图2 站房内部示意图1）室内要求室内环境满足仪器仪表环境要求，配备照明、供暖、空调、防盗等辅助设备，站房远离强电磁干扰、避开强振动和高湿场所等。
水污染源在线监测系统安装技术规范
水污染源在线监测系统安装技术规范1适用范围1.1本标准规定了水污染源在线监测系统中仪器设备的主要技术指标和安装技术要求，监测站房建设的技术要求，仪器设备的调试和试运行技术要求。
1.2本标准适用于安装于水污染源的化学需氧量（CODCr ）水质在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV ）吸收水质自动在线监测仪、氨氮水质自动分析仪、总磷水质自动分析仪、pH水质自动分析仪、温度计、流量计、水质自动采样器、数据采集传输仪的设备选型、安装、调试、试运行和监测站房的建设。
2规范性引用文件本标准内容引用了下列文件中的条款。
凡是不注日期的引用文件，其有效版本适用于本标准。
GB 11914 水质化学需氧量的测定重铬酸盐法GB 50093 自动化仪表工程施工及验收规范GB 50168 电气装置安装工程电缆线路施工及验收规范HBC 6-2001 环境保护产品认定技术要求化学需氧量（CODCr ）水质在线自动监测仪HJ/T 15 超声波明渠污水流量计HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96-2003pH水质自动分析仪技术要求HJ/T 101-2003 氨氮水质自动分析仪技术要求HJ/T 103-2003 总磷水质自动分析仪技术要求HJ/T 104-2003 总有机碳（TOC）水质自动分析仪技术要求HJ/T 191-2005 紫外（UV ）吸收水质自动在线监测仪技术要求HJ/T 212污染源在线自动监控（监测）系统数据传输标准JB/T 9248 电磁流量计ZBY 120 工业自动化仪表工作条件温度、湿度和大气压力3术语和定义下列术语和定义适用于本标准。
3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr ）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV ）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。
污染物排放在线监测安装方案
仪表间
监测位置
伴热管桥架
平台
1/3高度
爬梯CEMS 安装方案简图
预留孔采样枪对射粉尘
温度流速压力废气排放口
现场工况具体要求
1·根据国家规定现场平台需建造在直烟囱高度的1/3处，如图所示。
2·粉尘监测孔两个必须平行对穿，孔直径为50MM，从平台表面向上30CM处开孔。
3·采样枪监测孔直径为80MM，高度为从粉尘孔向上50CM处开孔。
4·流速，压力监测孔直径为80MM，高度为从粉尘孔向上40CM处。
与采样枪孔左右间隔30CM处。
5·温度监测孔直径为80MM，高度为从流速，压力监测孔向上20CM处开孔。
6·预留孔直径为80MM，高度为采样枪监测孔向上20CM处。
7·根据现场测量伴热管长度定为80米。
8·仪表间选址在门卫房后面需建造的仪表间内。
9·仪表间内需接通220V，380V电源。
10·根据设备运行要求，需在仪表间内安装空调以保证温度正常，设备的正常使用。
11.·如图所示现场需要安装桥架，使得设备可以顺利安装使用。
COD在线监测仪安装施工方案修订稿
C O D在线监测仪安装施工方案集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-C O D在线监测仪管线施工方案根据COD在线监测仪安装方案制定本施工方案，分三部分进行施工。
1.利用现在DN25的污水缓排管线，作为分析仪的排放管线。
再重新施工一条DN50的污水缓排管线。
2.分析仪污水入口管线3.我公司污水间歇性排放，为保证分析仪器随时采到污水样，所以要对污水管线进行改动，改动位置在站房北侧，改造方式：把直管段改成U型管，改动长度约2米，底部留DN20倒淋球阀。
一、主要施工方法及技术措施：1、不锈钢管道旧管线的拆除，原伴热线利旧不得拆除。
不锈钢管线采用切割片先将管道割断，然后由人工将管道拆除。
2、拆卸下的管道，应及时将其清理出场，否则，新管道将无场地进行预制工作。
3、新管道预制时，将管道在地面按原管线走向一字排开，预制时，应根据现场实际情况定位。
4、供安装的不锈钢管及管件在使用前进行外观检查，表面不得有裂缝、重皮等缺陷。
5、管子安装前应进行一般清洗，除去油污及其他污物。
6、不锈钢管严禁使用氧-乙炔割刀，应采用锯床、手锯、砂轮切割机、等离子切割机等进行管道切割，砂轮片应选用专用砂轮片。
7、不锈钢管采用焊接连接，配件采用压制件，由于不锈钢为奥氏体不锈钢，采用的焊接方式为氩电联焊。
选用的焊条及焊丝规格为：焊条牌号E308，焊丝钢号JQ.H0Cr21Ni10ER3088、管道应在支架固定好后安装，管子不得与碳钢支架及原伴热管线直接接触，应在管道与支架之间垫入不锈钢片、不含氯离子的塑料片木块和橡胶板。
9、根据输送介质和工作温度的不同，法兰垫片应按规范要求选用非金属垫片或金属垫片，非金属垫片的氯离子含量不得超过50*10-6。
10、管道安装完毕后，应按设计或规范要求进行试压，采取水压试验时水的氯离子含量不得超过25*10-6。
11.入口管线：从污水U型主管底部引DN20的不锈钢管线至站房内，在站房内设DN20的Y 型管道过滤器，过滤器后切断阀阀后变径，预留DN15丝头，分析仪进水管线施工完毕。
水污染源在线监测系统(COD CrNH 3 N 等)安装技术规范
水污染源在线监测系统（COD CrNH 3 N 等）安装技术规范水污染源在线监测系统（codcr、nh3-n等）安装技术规范水污染源在线监测系统（codcr、nh3-n等）安装技术规范5.1水污染源排放口建设建议5.1.1按照hj91中的布设原则选择水污染源排放口位置。
5.1.2排放口依照gb15562.1要求设置环境保护图形标志牌。
5.1.3排放口应当能够满足用户取样建议。
用暗管或暗渠偷排的，必须设置能够满足用户取样条件的竖井或修筑一段明渠。
污水面在地面以下少于1m的，应配建取样台阶或梯架。
压力管道式排放口应当加装采样阀门。
5.1.4排放口的设置应能满足5.4中水质自动采样系统建设相关要求。
5.2流量监测系统建设要求5.2.1须要展开测量流量的偷排单位，应当在其排放口上游能够对全部污水束流的边线，根据地形和排洪方式及排水量大小，修筑一段特定渠（管）道的测流段，以满足用户测量流量、流速的建议。
5.2.2一般可安装三角形薄壁堰、矩形薄壁堰、巴歇尔槽等标准化计量堰（槽）。
5.2.3标准化计量堰（槽）的建设应满足：能够清除堰板附近堆积物，能够进行明渠流量计比对工作。
5.2.4管道断路器加装处的管道及周围应当存有足够多的长度及空间以满足用户管道断路器的计量测验和手工比对。
5.3监测站房建设建议5.3.1应有专用监测站房，新建监测站房面积应不小于10m2，保证水污染源在线监测系统正常运转。
5.3.2监测站房应尽量紧邻取样点，与取样点的距离不必大于50m。
监测站房应努力做到专室专用。
5.3.3应安装空调和冬季采暖设备，具备温湿度计，保证室内清洁，环境温度、相对湿度和大气压等应符合gb/t17214的要求。
5.3.4监测站房内应布局安全合格的配电设备，能够提供更多足够多的电力负荷，功率不大于5kw，站房内应布局稳压电源。
5.3.5监测站房内应配置合格的给、排水设施，使用符合实验要求的用水清洗仪器及有关装置。
5.3.6监测站房应布局健全规范的接地装置和防雷措施、防盗和避免人为毁坏的设施。
在线监测设备安装实施方案
在线监测设备安装实施方案
设备选型是在线监测设备安装的第一步，需要根据实际监测需求选择合适的设备。
在选择设备时，需要考虑监测参数、监测范围、设备精度、设备稳定性等因素，以确保所选设备能够满足监测要求。
同时，还需要考虑设备的通信方式、数据传输方式等，以便后续的安装和使用。
确定安装位置是在线监测设备安装的关键步骤之一。
安装位置的选择需要考虑监测对象的特性、监测参数的传感范围、环境条件等因素。
在确定安装位置时，需要充分考虑设备的安全性、稳定性和可靠性，以确保监测数据的准确性和可靠性。
安装流程是在线监测设备安装的具体操作步骤。
在进行安装时，需要按照设备厂家提供的安装说明进行操作，确保安装过程符合标准要求。
在安装过程中，需要注意设备的连接方式、固定方式、接地方式等细节，以确保设备安装牢固、稳定。
安全措施是在线监测设备安装过程中需要重点关注的内容。
在进行安装前，需要对安装现场进行全面的安全检查，确保安装环境安全可靠。
在安装过程中，需要严格遵守安全操作规程，采取必要的安全防护措施，确保安装人员和设备的安全。
除了以上内容外，还需要在安装实施方案中考虑设备的调试和验收
工作。
设备安装完成后，需要对设备进行调试，确认设备工作正常。
同时，还需要对设备进行验收，确保设备安装符合要求，监测数据
准确可靠。
综上所述，在线监测设备安装实施方案需要充分考虑设备选型、安
装位置确定、安装流程、安全措施等内容，确保安装过程顺利进行，设备安装符合要求，监测数据准确可靠。
希望本文所述内容能够对
在线监测设备的安装提供一定的参考和帮助。
COD安装前期施工指南(环保)1
COD在线自动监测仪安装前期施工指南1站房及管路的准备1.1 仪器运行基本条件（1）环境温度：5℃～35℃。
（2）相对湿度：≤85%。
（3）电源电压：AC220V（±10%）（4）电源频率：（50±1）Hz。
1.2 站房要求1)站房整体结构可分为：砖体结构和彩钢板两种结构，可由客户自行选择。
2)据站房屋顶的形状仪器站房可分为：尖顶房和平顶房两种。
在冬季多积雪、夏季雨量大的地区推荐采用尖顶房；其他地区可选择平顶房。
3)站房内部使用面积不少于7平方米，室内屋顶高度不低于2.3米。
4)应有水泥地基，地基高度尺寸（一般在300mm以上）必须保证在雨季不能有雨水灌入室内。
5)室内地面建议用全瓷地板砖铺设。
6)站房窗户外侧必须安装防盗网，窗户内侧安装窗纱扇。
7)房顶及墙体接逢处不得有漏雨、渗水等缺陷。
8)当仪器站房建在空旷地带时，仪器站房必须安装避雷设施。
9)站房应设有排风扇等通风设施，以防止腐蚀性气体对仪器及操作人员造成危害。
10)站房内最好应有实验台、洗手池、地漏等设施。
11)应在建设初在指定位置将所需的采样管、排水管、穿线管提前预埋好，并在管内预穿钢丝，以便穿引管线。
应保证排水通畅。
12)站房距采水点距离应尽量的近，直线距离应不大于15米，垂直落差不大于5米。
13)严禁在有易燃性物质、易燃、易爆性气体周围建站房。
仪器站房要远离腐蚀性气体，以确保安全。
14)室内应备有自启动冷暖空调，以保证仪器正常运行的环境。
15)室内应按“配电要求”提前做好供电系统。
16)如需使用电话线联网，应提前将电话线引入室内，并做好信号防雷。
17)室内应备有必要的照明设备及开关。
18)选择采样点应满足以下条件：水样具有代表性，对水质变化反应灵敏，距水源较近。
1.3 配电要求1)站房内最好采用三相五线供电，入室处装有配电箱，配电箱内连接入室引线应分别装有三个单相15A空气开关作为三相电源的总开关，并安装电源过压、过载和漏电自动保护装置。
水环境连续自动监测 COD在线监测设备的安装调试
4.1 COD在线监测设备安装前准备
水质COD在线监测设备安装前应做好以下3个方面的准备 工作：
2
4.2 COD在线监测设备安装要求
（1）水样采集泵选择：
①从采水点给仪器输送水样的水泵，其功率应保证使被测水体水 样输送到仪器处后，其出水口的液流能满管连续流动。 ②自采样点到仪器距离在20m以内时，应选用350w的潜水泵或自 吸泵，而当距离大于20m时应选用550~750w的潜水泵或自吸泵。 ③另外还应根据水样腐蚀性，确定是否选用耐腐蚀泵。
（2）能简述电化学氧化法COD分析 仪的原理及操作维护方法。
9
3.素质目标
教学目标
（1）听从指挥、认真负责的团队合作精神；
（2）搜集资料自主学习和分析问题、解决问题 能力。
10
5
（4）仪器安装的工作子站布局
COD监测仪工作子站布局示意图 6
完，谢谢！
8
教学目标
1.能力目标
（1）能进行重铬酸盐法水质COD仪 的安装、调试及日常维护；
（2）能进行电化学氧化COD分析仪 的安装调试及日常维护。
2.知识目标
（1）能简述重铬酸盐法水质COD仪 器的工作原理及操作维护方法；
3
4.2COD在线监测设备安装要求
（2）连接管道选择：
①直径：32 mm。 ②材质：聚氯乙烯塑料、ABS 工程塑料、钢质或不锈钢等硬 质管材。
4
4.2COD在线监测设备安装要求
（3）安装尺寸：
①仪器安装前，一般要求 在取水点至仪器安装处应 预先安装好水泵、水样进 水管和水样溢流管。 ②安装尺寸见下图。
COD、氨氮仪表工程安装调试标准
COD、氨氮仪表工程安装调试标准生效日期：2013－5－1版本发布说明或修改原因编制或审核审批更改/日期/日期/日期A 初版发行韩俊科2013-03-22王志强2013-04-11丁根生2013-4-19查阅权限：（在此写明的，可在OA直接查阅，之外的则无法查阅。
）评审部门：营销服务部营销服务部售后支持部运营管理部尤浩毛卫鸿陈志伟张燕1、目的为标准水污染源在线监测设备（如COD、氨氮等）现场安装、调试，实现标准化施工，保证仪表正常稳定运行，提高客户对工程质量的满意度，结合公司实际情况，编制本制度。
本标准规范了水污染源在线监测设备安装、调试、维修等活动。
2、适用范围本标准适用于聚光科技（杭州）股份有限公司环保营销服务部服务工程师安装、维护的管理。
3、术语定义3.1 标准为在一定的范围内获得最佳秩序，经协商一致制定并由公认机构批准，共同使用和重复使用的一种规范性文件。
4、角色职责4.1售后支持部负责编制和维护安装调试标准。
4.2营销服务部负责按照标准要求开展安装、调试、维修等服务工作；4.3运管部负责提供相关表单印刷品；4.4环境方案设计部售后支持部主管为本标准负责人。
5、制度正文5.1开工确认现场项目实施前，按照《WMS-2000开工条件确认单》跟客户进行电话沟通，确定符合基本安装条件，方可去现场施工。
5.2验货要求5.2.1必须由我方技术支持工程师和用户方人员同时在场进行验货。
5.2.2验货对象应为COD分析仪、氨氮分析仪、总磷总氮分析仪、流量计、PH计等主体大件，随机配发的水泵、管材、备件等需按照包装箱内的装箱清单逐一清点。
5.2.3确认所有货齐全后请用户负责人员进行签字确认，在《现场服务记录单》上文字说明“供货齐全”。
5.3安装要求5.3.1主要参考标准：HJ/T353-2007 水污染源在线监测系统安装技术规范5.3.2取水点要求：5.3.2.1应保证采集有代表性的水样，并保证将水样无变质地输送至水质自动分析仪分析或采样器采样保存。
水质自动监测系统施工方案
水质自动监测系统施工方案本项目在线水质监测包括：COD、溶解氧、ORP、氨氮；水质自动监测系统由站房、仪表分析单元、取水单元、配水单元、控制系统、数据采集/处理/传输系统、防雷设备组成。
其中仪表分析单元由多参数分析仪、蓝绿藻分析仪、营养盐分析仪、有机物分析仪、重金属分析仪、留样器等组成；采水系统将水样采集预处理后供各分析仪表供各分析仪使用；系统泵阀及辅助设备由PLC控制系统统一进行控制；各仪表数据经RS232/485接口由数采工控设备进行统一数据采集和处理，系统数据有线光纤、3G无线传输两种传输模式。
为防止雷击影响，水质自动监测系统配置完善的防直击雷和感应雷措施。
系统配置智能环境监控单元对系统整体安全、消防和动力配电进行智能监控。
(1)项目总体构架本项目总体架构设计上分为三个层次，分别为现场数据采集控制层、通讯传输层、监控中心层。
①现场数据采集控制层：建设内容主要为地表水水质监测子站建设，包括固定站点、水站仪器仪表集成及系统集成。
该层实现水质监测数据、仪器设备状态数据、报警数据以及环境动力指标数据的采集，视频监控信息的传输、实现自动站与中心端的联网接入，以及自动站的反向控制。
②通讯传输层：该层的建设内容主要为无线通讯链路的建设、有线光纤通讯链路的建设两种方式。
③控制中心层：主要建设内容包括控制中心硬件设备和中心管理控制系统。
其中中心管理控制系统实现各子站水质监测数据的远程采集、存储、审核、交换、汇总、评价、分析、应用、发布、上报以及对各监测子站的远程控制。
水质自动监测系统总体架构图水质自动监测系统数据传输网络拓扑图(2)监测房建设要求①新安装的监测站房面积应不小于7m2（单套系统，并需视单套系统组成仪表的数量），室内净高不小于 2.6米，放置体积为500mm*700mm*365mm(W×H×D)的机柜（与预处理机柜尺寸一致），监测站房应做到专室专用。
②监测站房基本要求按一般民用建筑的有关规定要求设计，结构材料符合监测站房的安全要求（如防火、防盗、防腐等），室内地面采用防滑瓷砖或者5毫米的花纹钢板铺设,并作密封处理，内部地面应高出室外地坪100mm。
污水处理厂在线监测设备安装方案
污水处理厂在线监测设备安装方案1. 背景介绍污水处理厂是处理和净化城市和工业区域污水的重要设施。
为了确保有效的运行和监测，安装在线监测设备是必要的。
2. 安装位置在线监测设备应安装在关键部位，以提供全面的监测数据。
以下是建议的安装位置：- 进水口：可以监测进水水质的基本参数，如悬浮物浓度、溶解氧等。
- 搅拌池：可以监测污水的混合和搅拌效果，以确保充分的处理。
- 沉淀池：可以监测污泥的沉降情况和沉淀效果。
- 出水口：可以监测出水水质的各项参数，如悬浮物浓度、COD浓度等。
3. 设备选型选择合适的在线监测设备是确保准确监测和及时报警的关键。
以下是建议的设备选型：- pH计和氧化还原电极：用于监测水体的酸碱度和氧化还原电位。
- 浊度计：用于测量水体中悬浮物的浓度。
- 电导率计：用于监测水体的电导率，了解水中溶解物质的浓度。
- 溶解氧仪：用于监测水体中的溶解氧含量，了解水体的氧化还原能力。
- COD仪：用于测量水体中化学需氧量的浓度，反映水体中有机物的含量。
4. 安装要求为了保证在线监测设备的正常运行，以下是安装的一些要求：- 设备应安装在固定的支架上，稳定可靠。
- 设备与污水接触部分应选用耐腐蚀材料，防止腐蚀损坏。
- 设备的安装位置应方便于维修和定期校准。
- 设备的安装应符合相关安全规范，并有防止电气故障的保护措施。
5. 安装流程安装在线监测设备的流程如下：1. 确定安装位置，并确保位置符合设备要求。
2. 安装设备的支架，确保稳定可靠。
3. 按照设备说明书，将设备连接正确并固定好。
4. 完成设备的电气连接，并进行必要的接地保护。
5. 对设备进行初步校准和测试，确保正常工作。
6. 进行最终的校准和调试，确保数据的准确性和可靠性。
7. 编制安装记录和操作手册，记录设备的安装和使用细节。
6. 维护和管理在线监测设备的维护和管理非常重要，以确保长期可靠的运行。
以下是建议的维护和管理措施：- 定期对设备进行清洁和保养，防止污染和堵塞。
COD在线监测仪安装施工方案修订稿
COD在线监测仪安装施工方案修订稿一、前期准备1.在安装之前，需要测量水样的COD浓度。
可以通过传统的化验方法或者便携式COD仪进行测量。
这一步骤的目的是为了校准在线监测仪，确保其测量结果准确可靠。
2.确定COD在线监测仪的安装位置。
通常选择靠近废水出口的位置，以确保能够及时监测到COD浓度的变化。
3.确定COD在线监测仪的供电方式。
可以选择接入市电或者采用太阳能供电。
需要根据实际情况进行选择。
二、安装施工步骤1.固定固体底座。
根据实际情况，在黄土地基或混凝土地基上安装一块固体底座。
底座的尺寸和形状应根据监测仪的规格进行设计。
确保底座稳固可靠。
2.安装COD在线监测仪。
将COD在线监测仪固定在底座上，并确保仪器与底座连接牢固。
根据仪器的要求，调整仪器的高度和角度，以使其与水面保持合适的距离。
3.连接供电线路。
根据实际情况选择合适的供电方式，并连接供电线路。
确保线路连接牢固，并对线路进行绝缘处理，以避免意外事故的发生。
4.连接水样管路。
COD在线监测仪需要与水体进行连接，以获取水样进行测量。
根据监测仪的要求，安装合适的水样管路，并确保管路连接紧固和不漏水。
5.连接数据传输线路。
COD在线监测仪需要将测量结果传输到数据中心进行分析和存储。
根据监测仪的要求，连接合适的数据传输线路，并确保连接牢固可靠。
6.进行校准和调试。
安装完成后，对COD在线监测仪进行校准和调试。
根据仪器的说明书进行操作，确保仪器的测量结果准确可靠。
7.进行试运行和调整。
在正式使用之前，进行试运行和调整，以确保COD在线监测仪能够正常工作。
根据实际情况，调整仪器的参数和设置，使其适应不同水样的测量需求。
三、注意事项1.安装过程中应注意人身安全。
在安装过程中，要佩戴好防护设备，如安全帽、安全鞋等，确保安全施工。
2.操作人员应熟悉仪器的使用方法和安装要求。
在施工中，应由专业人员操作，以确保安装的质量和稳定性。
3.定期维护和保养。
COD在线监测仪的正常使用需要定期进行维护和保养。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C O D在线监测仪安装
施工方案
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
COD在线监测仪管线施工方案
根据COD在线监测仪安装方案制定本施工方案，分三部分进行施工。
1. 利用现在DN25的污水缓排管线，作为分析仪的排放管线。
再重新施工一条DN50的污水缓排管线。
2. 分析仪污水入口管线
3. 我公司污水间歇性排放，为保证分析仪器随时采到污水样，所以要对污水管线进行改动，改动位置在站房北侧，改造方式：把直管段改成U型管，改动长度约2米，底部留DN20倒淋球阀。
一、主要施工方法及技术措施：
1、不锈钢管道旧管线的拆除，原伴热线利旧不得拆除。
不锈钢管线采用切割片先将管道割断，然后由人工将管道拆除。
2、拆卸下的管道，应及时将其清理出场，否则，新管道将无场地进行预制工作。
3、新管道预制时，将管道在地面按原管线走向一字排开，预制时，应根据现场实际情况定位。
4、供安装的不锈钢管及管件在使用前进行外观检查，表面不得有裂缝、重皮等缺陷。
5、管子安装前应进行一般清洗，除去油污及其他污物。
6、不锈钢管严禁使用氧-乙炔割刀，应采用锯床、手锯、砂轮切割机、等离子切割机等进行管道切割，砂轮片应选用专用砂轮片。
7、不锈钢管采用焊接连接，配件采用压制件，由于不锈钢为奥氏体不锈钢，采用的焊接方式为氩电联焊。
选用的焊条及焊丝规格为：焊条牌号E308，
焊丝钢号 ER308
8、管道应在支架固定好后安装，管子不得与碳钢支架及原伴热管线直接接触，应在管道与支架之间垫入不锈钢片、不含氯离子的塑料片木块和橡胶板。
9、根据输送介质和工作温度的不同，法兰垫片应按规范要求选用非金属垫片或金属垫片，非金属垫片的氯离子含量不得超过50*10-6。
10、管道安装完毕后，应按设计或规范要求进行试压，采取水压试验时水的氯离子含量不得超过25*10-6。
11.入口管线：从污水U型主管底部引DN20的不锈钢管线至站房内，在站房内设DN20的Y型管道过滤器，过滤器后切断阀阀后变径，预留DN15丝头，分析仪进水管线施工完毕。
12.入口管线：需要有伴热，伴热来源于站房的采暖管线，现有采暖管线稍有改动即可实现，但是为了避免因伴热原因致使进入仪器的水样温度过高，而损坏仪器，施工时伴热管线与进水管线要保留5cm的距离。
二、保证项目质量的措施
1、机动部须对采购的材料进行验收。
2、焊接材料必须具有“产品质量证明书”。
焊条使用前须在烘箱内烘焙，温度应在350度，恒温120度下保温。
焊条取出后须放在保温筒内，焊接时，作到随用随取。
3、实行工程质量目标管理，对重要部位设控制点。
4、机动部在施工前应向施工队伍进行技术交底，并作好相应的记录。
5、施工队严格执行特种工持证上岗制度，施工中认真自检、互检和专检。
6、项目部应认真作好原始记录和完整的竣工资料。
三、保证施工安全的措施
1、参加施工的有关人员必须严格隆邦公司有关的安全规程、条例。
2、严格遵守现场安全生产纪律，设置明显的安全生产，消防保卫标志，严格执行动火证制度。
3、全体施工人员都应参加施工技术交底和安全交底，使作业人员了解施工方案内容和明确各自岗位的安全职责及操作要领。
4、水处理车间派专职的安全员，对施工现场布置的安全设施进行全面监控。
安全人员要对施工现场进行巡回检查，完善现场安全生产的管理。
5、管道及设备有吊装作业时，其作业区域设立警戒区，起吊指挥应有专人负责、统一指挥、步调一致、确保安全。
6、施工现场用电必须注意安全，并经常进行检修保养，以防漏电事故发生。
7、厂区内所有动火区域要有动火许可证，并有监护人。
四、劳动力需用计划表
序号工种人数备注
1 管道工
2
2 电焊工
2
3 保养电工
1
4 辅助工 2
五、主要实物量
材料：304
管线 80米 90°弯头8个球阀2个法兰4片四氟垫片4片
材料：304 90°弯头2个三通1个单丝头4个双丝头5个
双头对丝 4个球阀 4个活结6个
Y型-DN15过滤器 1个四氟带5卷φ14伴热管线 10米304-DN15单丝头、双丝头各2个
90°弯头4个 304DN20内丝球阀 1个
六、主要机具需用表
序号名称规格单位数量
1 电源箱 1型、个 1
2 氩弧焊机台 2
3 烘箱 500度台 1
4 焊条保温筒只 1
5 角向砂轮机只 1
6 氩弧焊枪把 1
7 氩气表套 1
8 钢锯把 1
隆邦公司机动部。
