天正建筑中3D全景建模设计
天正生成立体图讲解
1．绘制建筑平面图2。
创建楼层表3。
三维组合大家参考图片的顺序，一步一步摸索。
2．1 附图: 1.JPG (210131 字节)2 附图: 2.JPG (72691 字节)3 附图: 3.JPG (101259 字节)4 附图: 4.JPG (62917 字节)1 附图: 5.JPG (37426 字节)2 附图: 6.JPG (68829 字节)3 附图: 7.JPG (23373 字节)4 附图: 8.JPG (6423 字节)1 附图: 9.JPG (26703 字节)2 附图: 10.JPG (21623 字节)3 附图: 11.JPG (83138 字节)--前提看过建模的帖子，懂得使用“楼层表”方法如果模型对不齐，可以使用Auto CAD 自己的insbase 命令来指定一个对齐点（每一层都要做），这样建筑物就能够对齐了。
下面教大家来做立面图1。
首先检查一下你的楼层表有没有1 附图: 7.jpg (23373 字节)2.使用“立面图”命令来生成立面，注意命令行里的提示1 附图: 1.JPG (19117 字节)2 附图: 2.JPG (27043 字节)3 附图: 3.JPG (28038 字节)4 附图: 4.JPG (139230 字节)--3。
稍加给与设置，并输出保存到一个dwg文件就可以了1 附图: 5.JPG (23534 字节)2 附图: 6.JPG (22656 字节)--给大家我使用的平面图看看你们能不能做出同样的结果来~后面还有很多很好用的命令以上内容，仅仅适用于搞建筑设计的水院同学，有什么问题可以直接在版面上提问每天我都会来看的1 附件: 1.dwg (190060 字节)2 附图: 7.JPG (181764 字节)。
天正建筑绘图教程
8、文件布图
插入图框 定义视口
插入图框
文件布图—插入图框
定义视口
视图/视口 在视口中双击，
可以缩放图形， 在视口外双击， 可冻结视口；
9、打印输出
虚拟打印 打印输出
虚拟打印
文件/打印
打印输出
文件/打印
本章练习
◆ 绘制出图形，加标注和轴号； ◆ 在布局视图中插入A3的图框，以及标签； ◆ 虚拟打印输出一张PNG图片；
› 天正专门针对建筑行业图纸的尺寸标注开发了专业化的标注系统 ，专门为建筑行业设计，在使用方便的同时简化了标注对象的结 构，节省了内存，减少了命令的数目；
三维同步
三维线框模式 * 输入3do，移动光标，旋转角度；
概念视图 •在三维线框模式中，右击，选择“视觉 样式”—概念
先进的专业化标注系统
标注及轴号 •右击鼠标， •选择“逐点标注”
4、楼梯
* 插入楼梯后，可以输入“3do” （三维动态观察器）命令； 如下图所示；
4、楼梯
？判断下列楼层
双跑楼梯
4、楼梯
双跑楼梯
圆弧楼梯
4、阳台
楼梯其他—阳台
思考：下面这种类型的阳台如何绘制？
5、文字表格
文字样式 单行文字和多行文字 文字的编辑
单行文字和多行文字
文字表格—单行文字 多行文字的绘制方法
天正建筑绘图教程
天正制图
天正建筑软件的简介 天正建筑的基本设置 天正的基础操作
一、天正建筑软件简介
是辅助AutoCAD制图软件的专业建筑画图 软件，是CAD上的一个扩展工具箱；
它具有参数化的设计功能，在三维模型与 平面图同步完成的技术基础上，进一步满 足建筑施工图需要反复修改的要求；

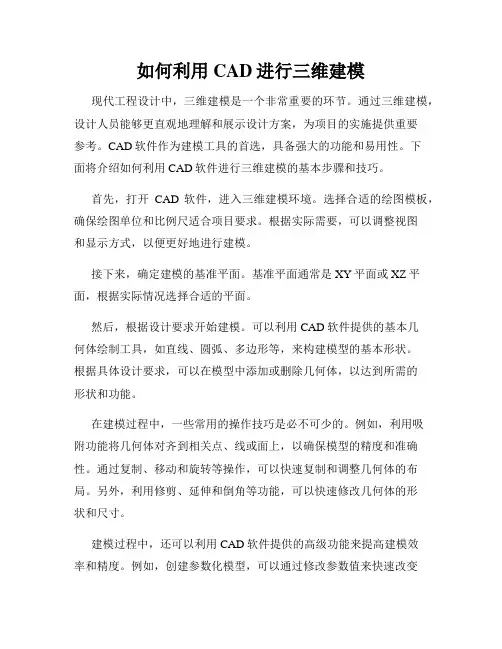

如何利用CAD进行三维建模
如何利用CAD进行三维建模现代工程设计中，三维建模是一个非常重要的环节。
通过三维建模，设计人员能够更直观地理解和展示设计方案，为项目的实施提供重要参考。
CAD软件作为建模工具的首选，具备强大的功能和易用性。
下面将介绍如何利用CAD软件进行三维建模的基本步骤和技巧。
首先，打开CAD软件，进入三维建模环境。
选择合适的绘图模板，确保绘图单位和比例尺适合项目要求。
根据实际需要，可以调整视图和显示方式，以便更好地进行建模。
接下来，确定建模的基准平面。
基准平面通常是XY平面或XZ平面，根据实际情况选择合适的平面。
然后，根据设计要求开始建模。
可以利用CAD软件提供的基本几何体绘制工具，如直线、圆弧、多边形等，来构建模型的基本形状。
根据具体设计要求，可以在模型中添加或删除几何体，以达到所需的形状和功能。
在建模过程中，一些常用的操作技巧是必不可少的。
例如，利用吸附功能将几何体对齐到相关点、线或面上，以确保模型的精度和准确性。
通过复制、移动和旋转等操作，可以快速复制和调整几何体的布局。
另外，利用修剪、延伸和倒角等功能，可以快速修改几何体的形状和尺寸。
建模过程中，还可以利用CAD软件提供的高级功能来提高建模效率和精度。
例如，创建参数化模型，可以通过修改参数值来快速改变模型的形状和尺寸。
另外，利用CAD软件提供的过滤器功能，可以方便地选择和编辑模型中的特定几何体。
在建模完成后，需要添加细节和装饰，以提高模型的真实感。
利用CAD软件的纹理映射、阴影和渲染等功能，可以给模型添加材质和光影效果，使其更加逼真。
最后，完成建模后，可以进行模型的编辑和修正。
CAD软件通常提供了全局修正和局部修正的功能，可以方便地对模型进行修改和调整。
此外，还可以利用CAD软件提供的动画和辅助展示功能，为项目的演示和交流提供有力支持。
总之，利用CAD软件进行三维建模是现代工程设计中不可或缺的一环。
掌握建模的基本步骤和技巧，可以提高建模效率和精度，为项目的实施提供重要帮助。
天正景观设计使用技巧
pengpeng22 - 2007-7-6 12:57:08轴网菜单重排轴号 CPZH 改变图中一组轴线编号，该组编号自动进行重新排序倒排轴号 DPZH 倒排轴线编号，适用于特定方向的立剖面轴线绘制单轴变号 DZBH 只改变图中单根轴线的编号绘制轴网 HZZW 包括旧版本的直线轴网和弧线轴网两点轴标 LDZB 选择起始轴与结束轴标注其中各轴号与尺寸墙生轴网 QSZW 在已有墙中按墙基线生成定位轴线删除轴号 SQZH 在已有轴网上删除轴号, 其余轴号自动重排添补轴号 TBZH 在已有轴号基础上，关联增加新轴号添加径轴 TJJZ 在已有圆弧轴网上添加新的径向轴线，并插入轴号添加轴线 TJZX 在已有轴网基础上增加轴线，并插入轴号绘制轴网 HZZW 包括旧版本的直线轴网和弧线轴网逐点轴标 ZDZB 逐个选择轴线，标注不相关的多个轴号轴线裁剪 ZXCJ 用矩形或多边形裁剪轴网的一部分轴改线型 ZGXX 切换轴线的线型柱子菜单标准柱 BZZ 在轴线的交点处插入方柱,圆柱或多边形柱构造柱 GZZ 在墙角处插入给定宽度和长度的构造柱图例角柱 JZ 在墙角插入形状与墙一致的角柱, 可设各段长度异形柱 YXZ 把闭合Pline定义的柱断面转为非标准的异形柱柱齐墙边 ZQQB 把柱子对齐到指定的墙边墙体菜单边线对齐 BXDQ 墙基线不变, 墙线偏移到过给定点单线变墙 DXBQ 将已绘制好的单线或者轴网转换为双线表示的墙对象倒墙角 DQJ 将转角墙按给定半径倒圆角生成弧墙或将墙角交接好等分加墙 DFJQ 将一段墙按轴线间距等分, 垂直方向加墙延伸到给定边界改墙厚 GQH 批量改墙厚: 墙基线不变,墙线一律改为居中改外墙高 GWQG 修改已定义的外墙高度与底标高, 自动将内墙忽略改外墙厚 GWQH 注意修改外墙墙厚前, 应先进行外墙识别,否则命令不会执行绘制墙体 HZQT 连续绘制双线直墙、弧墙，包括幕墙、弧墙、矮墙、虚墙等墙类型墙保温层 JBWC 在墙线一侧添加保温层或撤销保温层加亮外墙 JLWQ 亮显已经识别过的外墙矩形立面 JXLM 在立面显示状态, 将非矩形的立面部分删除, 墙面恢复矩形净距偏移 JJPY 按墙体净距离偏移平行生成新墙体平行生线 PXSX 在墙任意一侧, 按指定偏移距离生成平行的线或弧墙面UCS QMUCS 临时定义一个基于所选墙面(分侧)的UCS, 在指定视口转为立面显示墙端封口 QDFK 打开和闭合墙端出头的封口线墙体造型 QTZX 构造平面形状局部凸出的墙体，附加在墙上形成一体识别内外 SBNW 自动识别内外墙, 适用于一般情况修墙角 XQJ 清理互相交叠的两道墙或者更新融合同材质的墙与墙体造型异型立面 YXLM 在立面显示状态, 将墙按给定的轮廓线切割生成非矩形的立面指定内墙 ZDNQ 人工识别内墙, 用于内天井、局部平面等无法自动识别的情况指定外墙 ZDWQ 人工识别外墙, 用于内天井、局部平面等无法自动识别的情况门窗菜单编号复位 BHFW 把用户移动过的门窗编号恢复到默认位置带形窗 DXC 在一段或连续墙段上插入等高窗窗棂展开 CLZK 把窗立面展开到WCS，以便进行窗棂划分窗棂映射 CLYS 把WCS上的窗棂划分映射回立面窗门窗套 JMCT 在门窗四周添加或删除门窗套加装饰套 JZST 给门窗添加三维装饰门窗套线门口线 JMKX 给门添加或删除属于门对象的门口线门窗 MC 在墙上插入由可定制形状的门窗(弧窗、门连窗、子母门、凸窗、门洞等)门窗表 MCB 统计本图中使用的门窗参数, 检查后生成门窗表门窗编号 MCBH 选择门窗，可自动生成或修改已有门窗的编号门窗检查 MCJC 显示电子表格检查当前图中已插入的门窗数据门窗原型 MCYX 选择已有门窗作为新门窗改绘的原型，并构造门窗制作的环境门窗入库 MCRK 把用户定义的门窗块加入二维门窗库门窗总表 MCZB 统计本工程中多个平面图使用的门窗参数, 检查后生成门窗总表内外翻转 NWFZ 批量内外翻转已画在图中的门窗异形洞 YXD 在立面显示状态, 按给定的闭合pline轮廓线生成任意深度的洞口转角窗 ZJC 在图中沿墙插入转角窗或者转角凸窗组合门窗 ZHC 选取多个门窗生成统一编号的组合门窗左右翻转 ZYFZ 批量左右翻转已画在图中的门窗房间屋顶标准坡顶 BZPD可建立多种三维屋顶，在双坡与单坡屋顶中同时可以生成山墙，与下部墙体连接布置隔板 BZGB选择已经插入的洁具，布置小便池隔板布置隔断 BZGD选择已经插入的洁具，布置卫生间隔断布置洁具 BZJJ在厨房或厕所中布置厨具或卫生洁具查询面积 CXMJ查询房间面积，并可以以单行文字的方式标注在图上加老虎窗 JLHC在三维屋顶生成多种老虎窗形式加雨水管JYSG 在屋顶平面图中绘制雨水管加踢脚线 JTJX对房间添加或删除三维踢脚线面积累加 MJLJ对选取的一组数值型文字进行求和奇数分格 JSFG用于绘制按奇数分格的地面或吊顶平面偶数分格 OSFG用于绘制按偶数分格的地面或吊顶平面任意坡顶 RYPD由封闭的多段线生成指定坡度的屋顶，对象编辑可分别修改各坡度搜索房间 SSFJ创建或更新已有的房间与建筑面积对象，然后对象编辑标注房间搜屋顶线 SWDX自动跨越门窗洞口搜索墙线的封闭区域，生成屋顶平面轮廓线套内面积 TNMJ计算住宅单元的套内建筑面积攒尖屋顶 ZJWD生成对称的正多边锥形攒尖屋顶，考虑出挑与起脊，可加宝顶或尖锥楼梯其他电梯 DT在电梯间井道内插入电梯门，绘制多种电梯简图多跑楼梯 DPLT输入关键点建立多跑(直线或转折)楼梯连接扶手 LJFS把两个梯段的扶手连接成连续的扶手坡道 PD通过参数构造室外直坡道任意梯段 RYTD以图中的直线与圆弧作为梯段边线输入踏步参数绘制楼梯散水 SWSS搜索外墙线，绘制散水对象，创建室内外高差平台和勒脚双跑楼梯 SPLT在对话框中输入梯间参数, 直接绘制两跑楼梯台阶 TJ直接绘制台阶或把预先绘制好的PLINE转成台阶添加扶手 TJFS以沿上楼方向的Pline路径为基线, 添加楼梯扶手阳台 YT直接绘制阳台或把预先绘制好的PLINE转成阳台圆弧梯段 YHTD在对话框中输入梯段参数,绘制弧形梯段直线梯段 ZXTD在对话框中输入梯段参数绘制直线梯段,用来组合复杂楼梯自动扶梯 ZDFT在对话框中输入梯段参数, 绘制单双排自动扶梯立面菜单构件立面 GJLM 对选定的一个或多个建筑对象生成立面，取代单层立面命令立面窗套 LMCC 生成全包的窗套或者窗的上檐线和下檐线建筑立面 JZLM 生成建筑物立面，事先确定当前图为首层平面，各层已识别内外立面轮廓 LMLK 对立面图搜索轮廓生成立面轮廓线立面门窗 LMMC 插入、替换立面门窗以及立面门窗库的维护立面屋顶 LMWD 可完成多种形式的屋顶立面图设计立面阳台 LMYT 插入、替换立面阳台已经立面阳台库的维护门窗参数 MCCS 修改立面门窗的参数和位置雨水管线 YSGX 按给定的位置生成竖直向下的雨水管柱立面线 ZLMX 绘制圆柱的立面过渡线剖面菜单参数栏杆 CSLG 按参数交互方式生成楼梯栏杆，且楼梯栏杆库可由用户自行扩充参数直梯 CSZT 按参数交互方式生成剖面的或可见的楼梯扶手接头 FSJT 对楼梯扶手的接头位置作细部处理构件剖面 GJPM 对一个或多个建筑对象剖切生成二维剖面，取代单层剖面命令画剖面墙 HPMQ 直接绘制剖面双线墙加剖断梁 JPDL 输入参数绘制楼板、休息平台板下的梁截面建筑剖面 JZPM 生成建筑物剖面，事先确定当前图为首层平面居中加粗 JZJC 将剖面图中的剖面墙线与楼板线向两侧加粗楼梯拦板 LTLB 自动识别剖面楼梯与可见楼梯，绘制实心楼梯栏板楼梯栏杆 LTLG 自动识别剖面楼梯与可见楼梯，绘制楼梯栏杆及扶手门窗过梁 MCGL 在剖面门窗上添加过梁剖面门窗 PMMC 直接在图中的剖面墙上插入剖面门窗剖面填充 PMTC 以图案填充剖面墙线梁板或者剖面楼梯剖面檐口 PMYK 在剖面图中绘制剖面檐口取消加粗 QXJC 将已加粗的剖面墙线梁板线恢复原状双线楼板 SXLB 绘制剖面双线楼板向内加粗 XNJC 将剖面图中的剖面墙线与楼板线向内加粗预制楼板 YZLB 绘制剖面预制楼板文字表格表列编辑 BLBJ 编辑表格的一列或多列表行编辑 BHBJ 编辑表格的一行或多行查找替换 CZTH 查找和替换图中的文字单行文字 DHWZ 创建符合中国建筑制图标注的天正单行文字单元编辑 DYBJ 编辑表格单元格，修改属性或文字单元合并 DYHB 合并表格的单元格单元递增 DYDZ 复制表格单元内容，并对单元内的序列号按规律递增或递减单元复制 DYFZ 复制表格内或者图形中的文字与图块进入目标表格单元撤销合并 CXHB 撤销已经合并的表格单元，恢复为标准的表格多行文字－创建符合中国建筑制图标准的天正整段文字读入Excel －根据Excel选中的区域，创建相应的天正表格繁简转换 FJZH 将内码为台湾的BIG5码与中国大陆的国标码的文字对象之间双向转换曲线文字 QXWZ 沿着曲线排列文字全屏编辑 QPBJ 对表格内容进行全屏编辑文字合并 WZHB 把TArch 3.x的分开的中英文文字合成一行或单行文字合成多行文字样式 WZYS 创建或修改命名天正扩展文字样式并设置图形中文字的当前样式文字转化 WZZH 把AutoCAD单行文字转化为天正单行文字新建表格 XJBG 绘制新的表格并输入表格文字拆分表格 CFBG 按行或列把一个表格拆分为多个子表格，可带标题与自定义表头行数。
天正建筑绘图基本设定
天正基本设定当前比例100 该比例用来控制文字、尺寸数字、轴号等的大小当前层高3000创建轴线轴网：由轴线、轴号和尺寸标注组成的平面网格，是平面布置和墙柱构件定位的依据。
天正默认轴线图层“DOTE”上开：3800，2000，3800下开：1300，2200，3300，2800左进：1300，4600，5000首先绘制几条主要轴线，图形整洁并便于下一步操作，其他轴线可进一步添加和修改。
生成轴网如图标注轴网执行“轴网柱子”—“两点轴标”完成标注编辑轴网添加附加轴线，“添加轴线”命令附加轴线1/6“工具”—“对象编辑”不显示下端1/6轴号，修改F—1/E “轴改线型”墙体布置修改“绘制墙体”—“单线变墙”，del删除多余墙体，墙按三维模式建立，可通过三维视角观察布置柱网“轴网柱子”—“标准柱”“角柱”插入L形、T形柱，达到增大室内使用面积最终效果如图插入修改门窗门窗是自定义对象，门窗和墙体建立智能联动关系。
“平面图像框”“立面图象框”选择门样式——“沿直墙顺序插入”并修改门开启方向点取墙体<退出>:输入从基点到门窗侧边的距离<退出>:120输入从基点到门窗侧边的距离或[左右翻转(S)/内外翻转(D)]<退出>:S输入从基点到门窗侧边的距离或[左右翻转(S)/内外翻转(D)]<退出>:D推拉门—shift 修改门的开向插入门窗后效果渲染后效果门窗检查表便于门窗的检查和统计“门窗表”——选择门窗表样式楼梯确定楼梯参数和类型后即可把鼠标拖到作图区插入楼梯，命令行提示：点取位置或 [转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出>:键入关键字改变选项，给点插入楼梯。
点取插入点后在平面图中插入双跑楼梯；注意对于三维视图，不同楼层特性的扶手是不一样的，其中顶层楼梯实际上只有扶手，而没有梯段。
双跑楼梯为自定义对象，可以通过拖动夹点进行编辑，也可以双击楼梯进入对象编辑重新设定参数。
天正建筑中3D全景建模的设计
天正建筑中3D全景建模的设计【摘要】建筑3D绘图，主要是在2D平面图的基础上增加建筑各构件的高度参数。
通过天正建筑软件进行规范制图，可以快速地绘制全套建筑施工图，同时也为渲染效果图打好了基础，是一举多得的高效方法。
【关键词】天正建筑AutoCAD 3D建筑模型随着建筑制图的不断发展，手绘制图在工程实践中逐渐减少。
计算机绘图以其精确性、规范性、快捷性的特点，已经占据了建筑制图的主要地位。
这就要求我们建筑从业相关人员不但要掌握自己的专业知识，更要至少掌握一项计算机绘图的软件。
如今，计算机建筑制图处理软件百花齐放，基础软件有大家熟悉的AutoCAD、天正建筑、3DMAX、PhotoShop等。
同时精通这几个软件并画出建筑的3D全景效果非常困难，但是，若已掌握一些AutoCAD的基础知识，通过天正建筑软件进行规范制图，进行建筑3D全景模型设计却容易上手，简单快速。
1 初始设置周所周知，建筑3D绘图，主要是在2D平面图的基础上增加建筑各构件的高度参数（有时是在增加了高度参数的构件上挖孔、洞——例如门窗、洞口），所以在绘图之前，先对该建筑的层高进行设置。
使用天正建筑的折叠式菜单，打开“设置”、“选项”、“天正基本设定”，设置当前层高（mm）=2800。
2 绘制平面图（1）输入轴网并命名轴线。
（2）绘制墙体（柱）。
由于在“天正基本设定”里已设置了层高为2800mm，故墙体不需要再设置高度。
（3）插入门窗、洞口。
在这里要注意把各类门窗、洞口的标号、各项参数、立面样式设置完整。
（4）插入楼梯。
以标准层为例，填写所有详细参数，注意设置楼梯高度和层高相同。
（5）插入阳台。
填写所有详细参数。
（6）绘制楼顶板（以标准层为例）。
打开“房间屋顶”、“搜屋顶线”，选择所有墙体和门窗墙洞，设置“偏移外皮距离”=0，这样标准层就有了外轮廓多线段。
但此多线段标高为0（该多线段的高度是标准层的地面高度）。
通过“3DORBIT”命令（快捷键“3do”），转动图形成为轴侧图。
学习情境六天正建筑软件绘制立面图剖面图和三维立体图共54页共56页PPT
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
天正课件第11章三维建模
在本书正文中，有路径曲面的详细绘制步骤。
三维效果
变截面体
使用“变截面体”命令可沿着路径曲线放样两个或三个截面，从 而创建三维造型。 选择“三维建模”>“造型对象”>“变截面体”菜单，启动“变截 面体”命令，选择路径曲线，然后选择第一个截面，并设置其对 齐点，再分别选择第二、第三个截面，并设置其对齐点，然后指 定第二个截面在路径曲线上的位置，即可完成变截面体的绘制， 效果如下图所示。
在本书正文中，有变截面体的详细用“栏杆库”命令可从栏杆单元库中调出栏杆单元，对其编辑 后可生成栏杆。 选择“三维建模”>“造型对象”>“栏杆库”菜单，打开“天正图库 管理系统”对话框，选择栏杆单元，再设置栏杆单元的尺寸，然后 指定放置栏杆的位置，即可完成栏杆单元的绘制，如下图所示。
1.三维造型对象
平板 竖板 路径曲面 变截面体
栏杆库 路径排列 三维网架
平板
使用“平板”命令可绘制板式构件，如楼板、平屋顶、楼梯休息 平台、装饰板和雨蓬挑檐等。平板对象不仅支持水平方向的板式 构件，如果预先设置好UCS，可以创建其他方向的斜向板式构件。 选择“三维建模”>“造型对象”>“平板”菜单，启动“平板”命 令，选择平板轮廓线，再选择不可见的边，然后选择作为板内洞 口的封闭的多段线或圆，再设置板厚，即可完成平板的绘制，效 果如下图所示。
在本书正文中，有平板的详细绘制步骤。
三维效果
竖板
使用“竖板”命令可绘制竖直方向的板式构件，如遮阳板、阳台 隔断等。 选择“三维建模”>“造型对象”>“竖板”菜单，启动“竖板”命 令，分别指定竖板的起点和终点，然后设置起点标高和终点标高、 起边和终边高度，以及板厚，即可完成竖板的绘制，效果如下图 所示。
建筑设计师必备技能 CAD三维建模指南
建筑设计师必备技能：CAD三维建模指南CAD（Computer-Aided Design）是建筑设计师必备的工具之一。
它通过计算机辅助设计和建模的方式，帮助设计师将建筑想法转化为具体的、精确的三维模型。
在现代建筑设计中，CAD已成为不可或缺的工具，因为它提高了设计效率，并提供了更好的可视化效果和设计控制。
本文将介绍CAD三维建模的一些基本原则和技巧，帮助建筑设计师熟练掌握这一技能。
1. 熟悉CAD软件界面和工具无论你选择的是AutoCAD、SketchUp、Revit或其他CAD软件，首先要熟悉软件界面和主要工具。
了解各种工具的功能和快捷键，可以大幅提高你的工作效率。
掌握基本的绘图和编辑命令，并了解如何创建线段、多边形、圆弧、曲线等基本几何形状。
2. 了解建筑结构和比例建筑设计师需要对建筑结构和比例有深入的理解。
学会观察实际建筑物和构造，并分析它们的比例关系。
这将帮助你在CAD建模时更准确地摆放建筑元素，确保模型的准确性和真实感。
3. 利用图层管理建模过程CAD软件通常提供图层管理功能，通过将不同元素分配到不同的图层上，可以更好地管理和控制模型的组成部分。
在建模过程中，合理利用图层管理可以使你的模型更易于编辑和修改。
同时，将不同的元素分配到不同的图层上，还能提高模型的可读性和可视化效果。
4. 使用建模组件和样式库许多CAD软件提供了建模组件和样式库，包含了各种建筑元素如门、窗、家具和植物等，这些组件和样式可以节省你建模的时间，并提供一致的设计风格。
熟练使用这些组件和样式库，可以优化你的建模过程，并使模型更加逼真和专业。
5. 多维视图和渲染三维建模是为了更好地可视化设计概念，因此在建模过程中，需要掌握多维视图和渲染的技巧。
通过调整视图的角度和缩放比例，可以更好地展示建筑物的不同细节和透视效果。
另外，学习使用渲染工具，可以为模型添加材质、光线和阴影效果，使设计更加真实和生动。
6. 做好组织和文件管理随着建模工作的进行，文件数量和复杂性会增加。
天正cad+sketch up+3dmax的方案推敲及渲染教程
天正cad+sketch up+3dmax的方案模型制作推敲及渲染基础教程作者：宋莅在天正cad中的准备工作。
1.把天正cad中画好的平面图，删去标注，文字及符号图层，删去轴网和电梯楼梯踏步，如果方便把天正墙的高度改为每层需要的层高。
2.把高版本的天正在图形导出中导出为t3文件格式。
3.再用天正将t3格式文件导出，之后在三维视图中随便选择一个立体角度。
之后储存文件。
要注意的是一定要储存低版本的cad。
4.之后将文件在sk中导入。
在sk中的准备工作1.首先将导入的模型用sk的尺子工具测量一个基准边的长度，看是否与cad中的长度一致，如果不一致则在sk测量完成后输入正确数值已校正模型的尺寸。
2.修改sk模型的原则建立在分析sk和3dmax这两个软件的特性基础之上。
在sk模型中，适合做形体变化和减法，加法则比较繁琐。
所以简单的体块变化和减法以及室内修改适宜用sk。
而做立面时候的叠加构造，做加法的时候，3dmax的速度更快。
这就是使用sk和3dmax修改模型时的基本原则。
3.在sk中一定要保证所有应该是向外的面都是正面，这样在日后的编辑工作，包括在3dmax里的编辑工作才不会出现问题。
4.在sk中先把所有的材质都象征性的分开附加上，这样会便于在3dmax中的修改工作。
5.那些配景模型尽量不要在sk中加上，因为在3dmax中有更好更多的，而且，实质上大多数的配景是应该在ps后期的过程中加上去的。
6.导出的时候选择整体导出，而且不导出材质，导不导出摄像机则是随意的，而且导出格式一定要是选择3ds。
3ds格式将是连接许多3d建模软件的常用桥梁格式文件。
在3dmax中的工作1.如果你要使用3dmax的vray渲染，首先要确定你完全安装并注册成功，那些安装程序在所局域网中都有。
2.选择导入刚才在sk中导出的3ds模型，检查有无破面，有的话第一种解决方案是打开材质编辑器，并用吸管吸取模型材质，这时候会出现一个材质目录，选择相应的材质，并选择“two-sides”，这样就可以大多数破面缺面问题。
学习情境六天正建筑软件绘制立面图、剖面图与三维立体图
6.2.1 编辑立面窗户
（3）点击“替换”图标按钮。
6.2.1 编辑立面窗户
（4）左键点击选择需要替换的窗户，完成窗户替换。
6.2.1 编辑立面窗户
（5）点击“立面窗套”命令，添加窗套。
①指定窗套的左下角和右上角。
②弹出“窗套参数”对话框，设置窗套参数。
6.2.1 编辑立面窗户
（5）点击“立面窗套”命令，添加窗套。
（1）首先要确定是否已经对各标准层的墙体区分过内外墙，在 未识别时单击墙体→墙体工具→识别内外命令进行识别。
（2）指定各楼层的对齐点，每个标准层都有共同的对齐点，缺 省的对齐点在原点（0，0，0）的位置，用户可以修改它。事 实上，对齐点就是DWG作为图块插入的基点，用AutoCAD的 insbase命令可以改变基点。 （3）作多层立面生成之前，要在“设置观察”菜单下的[楼 层表]命令建立楼层表，定义本工程中各平面楼层之间的关 系。单层立面生成不必建楼层表。
（4）自动生成立面图时，如果选取不同方向的墙面，则按 WCS（世界坐标系）的正立面与侧立面方式生成不同立面 图。
2.立面图生成的参数设置
在生成立面图时，可以设置标注的形式，如在图形的哪 一侧标注立面尺寸和标高，同时可以设置门窗和阳台的式样， 其方法与标准层立面设置相同。设定是否在立面图上绘制出 每层平面的层间线，设定首层平面的室内外高差，在楼层设 置中可以修改标准层的层高。改首层外墙的Z向参数（即底标高和高度）或设置内外高 差平台，来实现室内外高差的目的。
6.2.2 编辑立面阳台
（4）选择阳台，点击右键出现选项，选择“对象编辑” 。
6.2.2 编辑立面阳台
（5）点击 “对象编辑”，出现图块编辑设置。 （6）设置好图块参数，点击确定，得到编辑
天正建筑模型如何导入3DMAX制作效果图流程
天正建筑模型如何导入3DMAX制作效果图流程天正6.5＋3DSMAX很快（推荐）三十分种完成主体建模。
开始了，细部：建立模型。
具体方法就不用我说了。
我这里只写一些实际工作中需注意的问题，基础知识还得靠自己了，见谅！改墙体标高和高度门窗，二层台阶关健时刻。
组合模型。
结果：模型尺寸非常精确，结构线框合理。
三维门窗样式很多。
如果做室内还有很多室内模型。
做建筑方案的三维剖视也很方便。
现在要做的是把模型导入3DMAX，作一下装饰线条和楼地面。
关健时刻。
导入模型。
选CAD模型参数导入3DMAX的模。
天正默认的图层导入后名称不变阳台的法线有问题。
有时门窗的开启方向不正确也会反向。
两种解决方法。
第二种模型精确，结构线框合理。
用图层选择，焊结顶点。
焊后。
顶点大量精减。
但面有问题。
清除光滑组。
墙体和窗如果不加修改也用同方法处理。
附双面材质。
用MAX6的参数化栏杆做出栏板。
用放样、挤压等简单的MAX命令很快作出女儿墙压顶和线条。
用层选择的方法可以快速的给各个元素附上材质，最好都勾选双面。
如果用MAX默认的扫瞄线渲染器，玻璃材质我向大家推荐一个建筑玻璃材质的脚本。
Arch-glass.(MAX5白金手册530页有提供）。
没有书的我也可以把它发上来。
图渲好后，暂时把所有灯光删掉，给需要调节的材质改成几种不同颜色的100%自发光材质，花20秒渲一张用做通道的图。
存为TGA格式以便于在PS中处理。
发两张室内布局的表现，对看不懂建筑CAD图的人很有用。
完结！请求说明你渲染的通道图，在ps里面如何使用？后期经过什么处理才能达到您的效果。
到这里看一下就可以得到详细的解答，/post/view?bid=42&id=1920730&tpg=1&ppg=1&sty= 0&age=30#1920730非常感谢楼主，我也是用这种方法建模，比较迅速而准确，但是我有一个小问题，如果房子的进深比较小，而玻璃希望能够做得比较通透，可以看见反向的墙壁的内墙，但是内墙的材质由于是用的wall图层，通常出现的是外墙的材质，怎么处理阿？出现反面的时候，在渲染的菜单（F10），选中“强制双面”就可以将所有的窗户双面渲染了，但是遇到这种情况怎么办呢？另一边的内墙是外墙的材质楼主回答：用MAX的多维次物体材质，给墙体的内外墙指定不同的材质ID号，先选比较容易选择的外墙面，再用反选命令选内墙面。
天正建筑模型如何导入3DMAX制作效果图流程
天正建筑模型如何导入3DMAX制作效果图流程天正6.5＋3DSMAX很快（推荐）三十分种完成主体建模。
开始了，细部：建立模型。
具体方法就不用我说了。
我这里只写一些实际工作中需注意的问题，基础知识还得靠自己了，见谅！改墙体标高和高度门窗，二层台阶关健时刻。
组合模型。
结果：模型尺寸非常精确，结构线框合理。
三维门窗样式很多。
如果做室内还有很多室内模型。
做建筑方案的三维剖视也很方便。
现在要做的是把模型导入3DMAX，作一下装饰线条和楼地面。
关健时刻。
导入模型。
选CAD模型参数导入3DMAX的模。
天正默认的图层导入后名称不变阳台的法线有问题。
有时门窗的开启方向不正确也会反向。
两种解决方法。
第二种模型精确，结构线框合理。
用图层选择，焊结顶点。
焊后。
顶点大量精减。
但面有问题。
清除光滑组。
墙体和窗如果不加修改也用同方法处理。
附双面材质。
用MAX6的参数化栏杆做出栏板。
用放样、挤压等简单的MAX命令很快作出女儿墙压顶和线条。
用层选择的方法可以快速的给各个元素附上材质，最好都勾选双面。
如果用MAX默认的扫瞄线渲染器，玻璃材质我向大家推荐一个建筑玻璃材质的脚本。
Arch-glass.(MAX5白金手册530页有提供）。
没有书的我也可以把它发上来。
图渲好后，暂时把所有灯光删掉，给需要调节的材质改成几种不同颜色的100%自发光材质，花20秒渲一张用做通道的图。
存为TGA格式以便于在PS中处理。
发两张室内布局的表现，对看不懂建筑CAD图的人很有用。
完结！请求说明你渲染的通道图，在ps里面如何使用？后期经过什么处理才能达到您的效果。
到这里看一下就可以得到详细的解答，/post/view?bid=42&id=1920730&tpg=1&ppg=1&sty= 0&age=30#1920730非常感谢楼主，我也是用这种方法建模，比较迅速而准确，但是我有一个小问题，如果房子的进深比较小，而玻璃希望能够做得比较通透，可以看见反向的墙壁的内墙，但是内墙的材质由于是用的wall图层，通常出现的是外墙的材质，怎么处理阿？出现反面的时候，在渲染的菜单（F10），选中“强制双面”就可以将所有的窗户双面渲染了，但是遇到这种情况怎么办呢？另一边的内墙是外墙的材质楼主回答：用MAX的多维次物体材质，给墙体的内外墙指定不同的材质ID号，先选比较容易选择的外墙面，再用反选命令选内墙面。
学习情境六天正建筑软件绘制立面图、剖面图与三维立体图共56页文档
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
学习情境六天正建筑软件绘制立面图、 剖面图与三维立体图
6、法律的基础有两个，而且只有两个……公平和实用。——伯克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来。——德谟耶克斯
学习情境六天正建筑软件绘制立面图剖面图和三维立体图共54页56页文档
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
学习情境六天正建筑软件绘制 立面图剖面图和三维立体图共
54页
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天正建筑中3D全景建模的设计
【摘要】建筑3d绘图，主要是在2d平面图的基础上增加建筑各构件的高度参数。
通过天正建筑软件进行规范制图，可以快速地绘制全套建筑施工图，同时也为渲染效果图打好了基础，是一举多得的高效方法。
【关键词】天正建筑 autocad 3d建筑模型
随着建筑制图的不断发展，手绘制图在工程实践中逐渐减少。
计算机绘图以其精确性、规范性、快捷性的特点，已经占据了建筑制图的主要地位。
这就要求我们建筑从业相关人员不但要掌握自己的专业知识，更要至少掌握一项计算机绘图的软件。
如今，计算机建筑制图处理软件百花齐放，基础软件有大家熟悉的autocad、天正建筑、3dmax、photoshop等。
同时精通这几个软件并画出建筑的3d全景效果非常困难，但是，若已掌握一些autocad的基础知识，通过天正建筑软件进行规范制图，进行建筑3d全景模型设计却容易上手，简单快速。
1 初始设置
周所周知，建筑3d绘图，主要是在2d平面图的基础上增加建筑各构件的高度参数（有时是在增加了高度参数的构件上挖孔、洞——例如门窗、洞口），所以在绘图之前，先对该建筑的层高进行设置。
使用天正建筑的折叠式菜单，打开“设置”、“选项”、“天正基本设定”，设置当前层高（mm）=2800。
2 绘制平面图
（1）输入轴网并命名轴线。
（2）绘制墙体（柱）。
由于在“天正基本设定”里已设置了层高为2800mm，故墙体不需要再设置高度。
（3）插入门窗、洞口。
在这里要注意把各类门窗、洞口的标号、各项参数、立面样式设置完整。
（4）插入楼梯。
以标准层为例，填写所有详细参数，注意设置楼梯高度和层高相同。
（5）插入阳台。
填写所有详细参数。
（6）绘制楼顶板（以标准层为例）。
打开“房间屋顶”、“搜屋顶线”，选择所有墙体和门窗墙洞，设置“偏移外皮距离”=0，这样标准层就有了外轮廓多线段。
但此多线段标高为0（该多线段的高度是标准层的地面高度）。
通过“3dorbit”命令（快捷键“3do”），转动图形成为轴侧图。
用“move”命令（快捷键“m”），通过参照基点移动此多线段到标准层顶板上端。
打开“三维建模”、“造型对象”、“平板”，选择该多线段，设置板厚：-100，这样就绘制完成了楼顶板。
由于楼梯道及其休息平台范围没有楼顶板，必须在此开洞。
用“pline”命令（快捷键“pl”）绘制多线段开洞轮廓，“ctrl+1”设置该多线段高度为2800（也可用“3dorbit”转动图形成为轴侧图，用“move”命令参照基点移动此多线段到顶板上端）。
右键单击整个楼顶板，选择“对象编辑”、“加洞”，选择开洞轮廓，这样就完成了挖洞。
右键点击绘图区空白处，选择“视觉样式”、“概念”，形成轴侧图（见图1）。
（7）标注尺寸和各种符号、插入图框等完成平面设计。
3 组合3d模型
（1）选择“文件布图”、“工程管理”、“新建工程”，另存工程名称为“住宅楼”，填写菜单相关参数，并选择相应平面图文件（见图2）。
（2）点击“三维组合建筑模型”，另存为文件“3d”。
右键点击绘图区空白处，选择“视觉样式”、“概念”；“视觉设置”、“西北轴侧”，形成3d全景轴侧图（见图3）。
4 建筑立面图、剖面图等
（1）由于在组合3d图形的时候，天正软件自动把图层“dote”冻结。
要操作图层管理器使之解冻。
（2）生成立面图。
点击“建筑立面”、“输入立面方向”，选择所有轴线，保存生成的立面图。
（3）生成平剖面图。
右键点击绘图区空白处，选择“显示模式”、“完全二维”；“视图设置”、“平面图”。
点击工具栏“符号标注”、“剖面剖切”，绘制1-1剖面剖切线。
点击“建筑剖面”，选择剖切线1-1，选择所有轴线，保存生成的剖面图。
（4）门窗表。
点击“门窗总表”，可以在表格里修改图集号、型号等信息后生成门窗表。
5 结语
经过测试，以上通过天正建筑进行3d全景建模比纯粹使用autocad绘制同样图纸要节省70%左右的时间。
该方法可以快速地绘制普通的全套建筑施工图，同时也为渲染效果图打好了基础，是一举多得的高效方法。
参考文献：
[1]何铭新，李怀健.画法几何及土木工程制图[m].武汉：武汉理工大学出版社，2009.8.
[2]崔晓利，杨海如，贾立红.中文版autocad工程制图[m].北京：清华大学出版社，2009.6.。
