报文分析

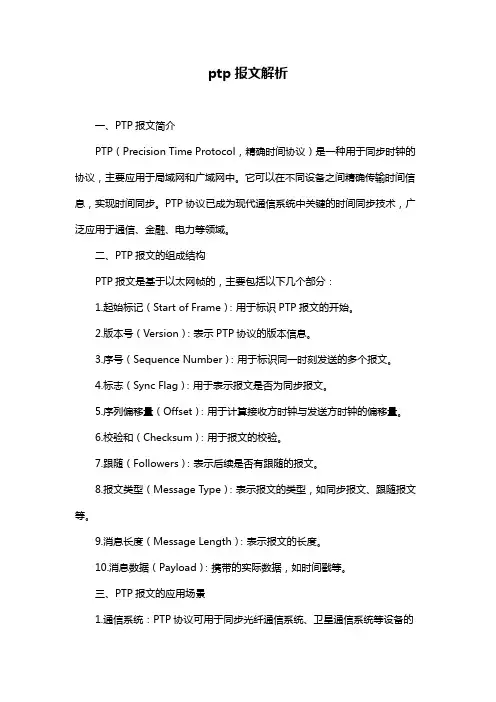

ptp报文解析
ptp报文解析一、PTP报文简介PTP（Precision Time Protocol，精确时间协议）是一种用于同步时钟的协议，主要应用于局域网和广域网中。
它可以在不同设备之间精确传输时间信息，实现时间同步。
PTP协议已成为现代通信系统中关键的时间同步技术，广泛应用于通信、金融、电力等领域。
二、PTP报文的组成结构PTP报文是基于以太网帧的，主要包括以下几个部分：1.起始标记（Start of Frame）：用于标识PTP报文的开始。
2.版本号（Version）：表示PTP协议的版本信息。
3.序号（Sequence Number）：用于标识同一时刻发送的多个报文。
4.标志（Sync Flag）：用于表示报文是否为同步报文。
5.序列偏移量（Offset）：用于计算接收方时钟与发送方时钟的偏移量。
6.校验和（Checksum）：用于报文的校验。
7.跟随（Followers）：表示后续是否有跟随的报文。
8.报文类型（Message Type）：表示报文的类型，如同步报文、跟随报文等。
9.消息长度（Message Length）：表示报文的长度。
10.消息数据（Payload）：携带的实际数据，如时间戳等。
三、PTP报文的应用场景1.通信系统：PTP协议可用于同步光纤通信系统、卫星通信系统等设备的时间，确保数据传输的准确性。
2.金融服务：金融交易对时间同步有极高要求，PTP协议可确保交易所、数据中心等关键设施的时间一致性。
3.电力系统：同步电网设备的时间，提高电力系统的稳定性和可靠性。
4.工业控制：在工业自动化领域，PTP协议可实现精确控制和监测。
5.物联网：对于需要时间同步的物联网应用，PTP协议提供了一种高效、可靠的解决方案。
四、PTP报文的解析方法1.解析PTP报文的首部，了解协议版本、报文类型等信息。
2.根据报文类型，提取同步报文中的时间戳、序列号等关键数据。
3.分析报文的校验和，确保报文的完整性。
以太网报文分析
200810314021_陈道争一、实验名称：以太网报文分析二、实验内容：1.Ethereal的基本操作。
2.截获以太网报文，并将报文保存到硬盘上。
3.打开截获的报文，并分析其中的某一条报文。
三、实验过程与步骤：1.在Windows操作系统下安装软件Ethereal。
2选择“Capture”中的“Options”进行设置。
3.打开“IE浏览器”，输入任意一个网址，打开其中的一个网页。
4.Ethereal软件的界面中会出现很多条的报文。
5.选择“Stop the running live capture”。
四、报文分析：1.选取No.180的一条HTTP报文，具体报文见“200810314021_陈道争.cap”，以下分析都是根据此报文，就不再附图了。
2.从应用的角度网络可以划分为物理层、链路层、网络层、传输层、应用层几个部分。
以太网上的数据以报文的形式进行传递，每个报文由数据内容部分和各个层次的报文头部组成。
3.链路层：（1）以太网的链路层由14个字节的内容组成。
（2）前六个字节的内容表示报文的目标硬件地址（Destination MAC），本报文描述的是网关的MAC 地址，值是：00-0f-e2-77-8f-5e。
（3）接下来六个字节的内容表示报文的源硬件地址（Source MAC），本报文描述的是本机的MAC 地址，值是：00-23-7d-4d-16-55。
（4）接下来两个字节的内容表示网络层所使用协议的类型，本报文使用的是IP协议，IP协议的类型值是：0X0800。
4.网络层：（1）目前使用最广泛的网络层协议是IPv4协议。
IPv4协议的头部由20个字节的内容组成。
（2）其中第一个字节的前四个位的内容表示IP协议使用的版本号，值是：4，表示本报文使用的是IPv4协议。
（3）后四位的内容表示报文头部的长度，值是：20bytes。
（4）接下来两个字节的内容表示总长度，是首部和数据之和的长度，值是：657，表示总长度是657字节。

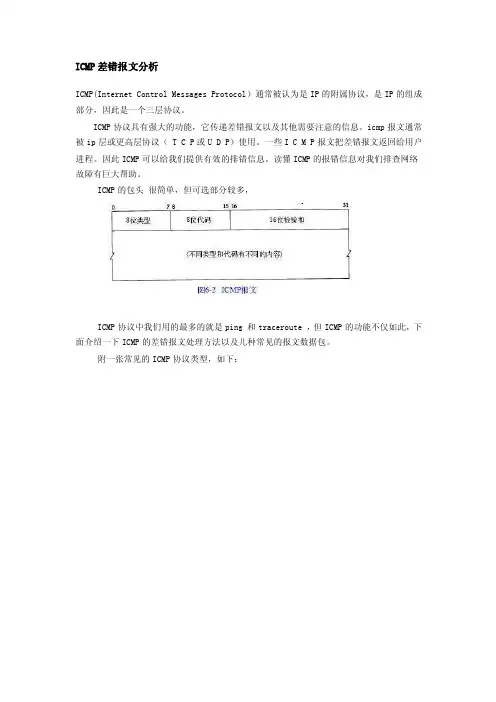

ICMP报文分析
ICMP差错报文分析ICMP(Internet Control Messages Protocol）通常被认为是IP的附属协议，是IP的组成部分，因此是一个三层协议。
ICMP协议具有强大的功能，它传递差错报文以及其他需要注意的信息。
icmp报文通常被ip层或更高层协议（ T C P或U D P）使用。
一些I C M P报文把差错报文返回给用户进程。
因此ICMP可以给我们提供有效的排错信息。
读懂ICMP的报错信息对我们排查网络故障有巨大帮助。
ICMP的包头很简单，但可选部分较多，ICMP协议中我们用的最多的就是ping 和traceroute ，但ICMP的功能不仅如此，下面介绍一下ICMP的差错报文处理方法以及几种常见的报文数据包。
附一张常见的ICMP协议类型，如下：在本章中我搭建了一个实验平台，用cisco 模拟器模拟两个路由器，建立通信。
R1 10.0.0.1------10.0.0.2 R2ICMP路由不可达报文，我们在R1做一条默认路由到R2 ip route 0.0.0.0 0.0.0.0 10.0.0.2 然后ping 一个R2不知道的目的端ping 2.2.2.2 抓取报错报文如下我们可以看到ICMP的类型为3 代码为1 即主机不可达的差错报文。
ICMP 有一个很好的设计，就是当回传差错报文的时候 ICMP会将出错的IP 以及IP后面的8个字节附上。
附上8个字节的目的是为了将差错报文交由对应的应用程序区处理。
例如，我刚才用R1去ping2.2.2.2 我们R1可能运行了多种服务程序，例如我们可能运行了ftp，telnet，ospf等等，而回传差错报文的ICMP 在IP后面跟了8个字节，来表明此差错报文属于ping 程序，应该交由此程序来处理。
当UDP TCP 出现差错报文的时候 8个字节正好覆盖了UDP TCP的源端口，目的端口部分，我们知道UDP，TCP端口号的作用就是为了标示应用程序的。
网络报文分析实验报告
网络报文分析实验报告实验目的本次实验旨在通过对网络报文的分析，深入了解网络通信过程中数据的传输和交互。
实验背景随着互联网的快速发展，网络通信已经成为了人们日常生活中一个不可或缺的组成部分。
网络通信的基本单位是报文，它是在网络中传输的数据单元。
通过对网络报文的分析，可以帮助我们更好地理解、掌握网络通信的工作原理。
实验材料- Wireshark软件：用于捕获和分析网络报文。
实验步骤1. 下载并安装Wireshark软件。
2. 打开Wireshark软件并选择要监测的网络接口。
3. 开始捕获网络报文。
4. 执行特定操作，如访问一个网页、发送邮件等，以产生网络通信。
5. 停止网络报文捕获。
6. 分析捕获到的网络报文。
实验结果通过对网络报文的捕获和分析，我们可以了解到以下几个方面的信息：1. 源IP地址和目标IP地址：可以确定报文是从哪个主机发送到哪个主机。
2. 源端口号和目标端口号：可以确定报文是通过哪个应用程序发送和接收的。
3. 报文的数据内容：可以查看报文中的数据部分，并进行进一步的分析，如解码加密的数据、查找特定信息等。
4. 报文的协议类型：可以确定报文使用的是哪个协议，如TCP、UDP、HTTP 等。
5. 报文的长度和时间戳：可以了解报文的大小和传输时间。
实验分析通过分析捕获到的网络报文，我们可以获得以下几个方面的信息：1. 网络通信的双方：通过源IP地址和目标IP地址，我们可以知道网络通信是由哪两台主机之间进行的。
2. 通信所使用的协议：通过报文的协议类型，我们可以确定报文是使用TCP、UDP、HTTP还是其他协议进行传输。
3. 通信的具体内容：通过分析报文的数据部分，我们可以了解到通信中传输的具体内容，如网页的HTML代码、文件的二进制数据等。
4. 通信的时间和速率：通过报文的时间戳和长度，我们可以了解到通信过程所花费的时间和传输速率。
实验总结通过本次实验，我们对网络报文的分析有了更深入的了解。

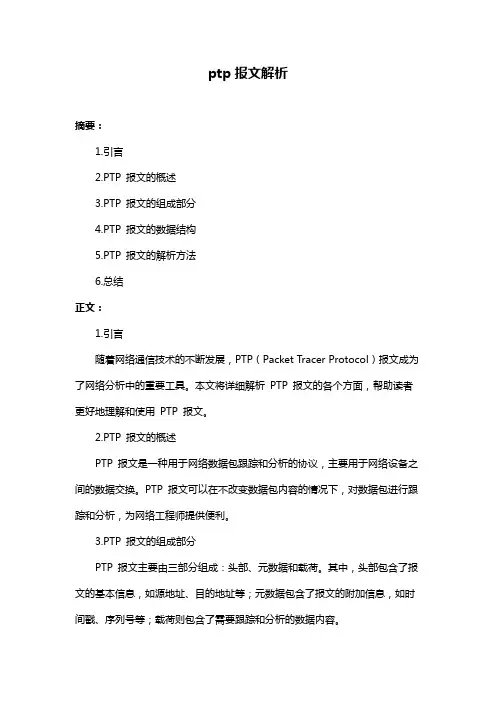

ptp报文解析
ptp报文解析摘要：1.引言2.PTP 报文的概述3.PTP 报文的组成部分4.PTP 报文的数据结构5.PTP 报文的解析方法6.总结正文：1.引言随着网络通信技术的不断发展，PTP（Packet Tracer Protocol）报文成为了网络分析中的重要工具。
本文将详细解析PTP 报文的各个方面，帮助读者更好地理解和使用PTP 报文。
2.PTP 报文的概述PTP 报文是一种用于网络数据包跟踪和分析的协议，主要用于网络设备之间的数据交换。
PTP 报文可以在不改变数据包内容的情况下，对数据包进行跟踪和分析，为网络工程师提供便利。
3.PTP 报文的组成部分PTP 报文主要由三部分组成：头部、元数据和载荷。
其中，头部包含了报文的基本信息，如源地址、目的地址等；元数据包含了报文的附加信息，如时间戳、序列号等；载荷则包含了需要跟踪和分析的数据内容。
4.PTP 报文的数据结构PTP 报文的头部采用了固定的数据结构，包括24 比特的版本号、16 比特的标志、3 比特的保留位和13 比特的负载类型。
元数据和载荷的数据结构则根据负载类型而有所不同，具体数据结构需要根据实际情况进行解析。
5.PTP 报文的解析方法PTP 报文的解析方法主要包括以下几个步骤：首先，从接收到的数据包中提取PTP 报文；其次，解析PTP 报文的头部，获取源地址、目的地址等基本信息；然后，解析PTP 报文的元数据，获取时间戳、序列号等附加信息；最后，解析PTP 报文的载荷，获取需要跟踪和分析的数据内容。
6.总结本文详细解析了PTP 报文的各个方面，包括组成部分、数据结构和解析方法。
PTP 报文作为一种重要的网络分析工具，在网络数据包跟踪和分析中具有广泛的应用。
102报文解析
102报文解析摘要：1.报文解析概述2.102报文的组成3.102报文的解析过程4.102报文的应用场景5.102报文解析的注意事项正文：报文解析是计算机网络中非常重要的一项技术，它涉及到数据的接收、处理和分析。
在众多报文中，102报文是一种非常常见的类型。
本文将对102报文进行解析，帮助大家更好地理解和应用它。
首先，我们需要了解什么是报文解析。
报文解析是指将接收到的二进制数据按照一定的格式进行解析，从而得到有意义的信息。
在计算机网络中，报文通常包含了源地址、目的地址、协议类型、数据等关键信息，解析这些信息可以帮助我们更好地理解数据传输的过程。
接下来，我们来详细了解一下102报文的组成。
102报文主要包括三个部分：起始帧分界符、地址域、控制域。
其中，起始帧分界符用于标识报文的开始，地址域用于表示报文的发送方和接收方，控制域则包含了报文的一些控制信息，如优先级等。
在了解了102报文的组成之后，我们来看一下102报文的解析过程。
首先，接收方会根据起始帧分界符找到报文的开始，然后解析地址域，确定报文的发送方和接收方。
接着，接收方会解析控制域，获取报文的控制信息。
最后，接收方会根据协议类型解析数据部分，得到有意义的信息。
102报文广泛应用于各种计算机网络场景，如局域网、广域网等。
通过解析102报文，我们可以更好地了解网络中的数据传输情况，从而提高网络的性能和安全性。
在解析102报文时，需要注意以下几点：1.确保报文的完整性。
由于报文可能受到干扰或损坏，因此需要对接收到的报文进行校验，以确保报文的完整性。
2.注意解析报文的顺序。
报文的解析需要按照一定的顺序进行，否则可能会导致解析错误。
3.了解报文的应用场景。
不同的报文可能应用于不同的场景，因此需要了解102报文的应用场景，以便更好地解析报文。
总之，报文解析是计算机网络中非常重要的一项技术，102报文作为其中的一种，有着广泛的应用。
packetparse报文解析
一、背景介绍1.1 什么是报文解析在网络通信中，数据传输时往往以报文的形式进行。
报文是一种结构化的数据格式，其中包含了传输的数据及与之相关的控制信息。
报文解析指的是对接收到的报文进行解析，提取其中的有效信息并进行处理的过程。
1.2 报文解析的重要性报文解析在网络通信中起着至关重要的作用。
只有准确解析报文，才能正确识别数据内容、判断报文类型、进行数据处理和响应。
对于网络通信中的报文解析工作，需要高度重视，确保解析的准确性和高效性。
二、报文解析的技术实现2.1 报文解析的基本原理报文解析的基本原理是通过对报文进行解析，逐级提取其中的各个字段（或数据包），并根据预先定义的数据格式进行解释和处理。
报文通常采用一定的协议格式进行封装，报文解析需要按照相应的协议规范进行。
2.2 常见的报文解析工具在实际的开发中，可以利用现有的报文解析工具来简化解析过程。
常见的报文解析工具包括Wireshark、Tcpdump、PacketTotal等。
这些工具提供了丰富的功能和界面，能够针对不同类型的报文进行解析和分析。
2.3 报文解析的关键技术报文解析涉及到多种关键技术，包括但不限于：- 协议解析：根据协议格式对报文进行解析，识别各个字段的含义和取值。
- 数据提取：从报文中提取需要的数据，进行各种数据处理和分析。
- 异常处理：对于异常情况（如报文格式错误、字段缺失等），需要进行适当的处理和提示。
三、实际案例分析3.1 应用场景报文解析在各种网络通信和数据交换场景中都有广泛的应用，比如： - 网络安全监测：通过解析报文可以检测网络中的异常流量和攻击。
- 数据交换和集成：在数据交换和集成系统中，需要进行报文解析，以实现数据的准确传递和解释。
3.2 实际问题和挑战在实际应用中，报文解析可能会面临诸多问题和挑战，比如：- 多种协议兼容性问题- 大规模数据解析和处理效率问题- 异常报文处理和安全性问题3.3 解决方案和优化面对报文解析中的问题和挑战，可以考虑以下解决方案和优化策略： - 制定一套统一的报文解析规范，提高跨协议的兼容性。
ICMP报文数据包分析
ICMP报文数据包分析ICMP报文数据包分析ICMP（Internet Control Message Protocol）是互联网控制消息协议，它是一种辅助协议，用于在IP网络中传递控制信息。
ICMP报文数据包可以分为两类：差错报文和询问报文。
差错报文用于报告错误的IP数据报，而询问报文则用于测试网络连接是否正常。
一、ICMP差错报文1.目的不可达报文当路由器或主机无法处理IP数据报时，会发送目的不可达报文。
这种报文通常发生在以下情况：目的地端口未开放、网络地址无效、TTL（生存时间）值已过期等。
目的不可达报文可以帮助网络管理员诊断和解决网络问题。
2.超时报文当IP数据报在传输过程中超过TTL值时，会被路由器丢弃，并由发送端主机接收到一个超时报文。
这种报文可以告诉发送端主机在哪个路由器处发生了超时，有助于对网络性能进行评估和优化。
3.参数错误报文当IP数据报的头部参数有误时，路由器会发送参数错误报文。
例如，如果IP数据报的校验和错误，或者IP选项不符合要求，就会触发参数错误报文。
这种报文可以帮助发送端主机修改IP数据报头部，使其能够正确传输。
二、ICMP询问报文1.Echo请求报文Echo请求报文也被称为ping请求报文，它用于测试网络连接是否正常。
发送端主机发送Echo请求报文，接收端主机收到后，会返回一个Echo应答报文，确认收到请求。
这种询问-应答模式可以用于检查网络延迟、丢包率和链路质量等。
2.路由跟踪报文路由跟踪报文用于查询IP数据报从源主机到目的主机的路径。
发送端主机发送路由跟踪报文，要求接收端主机返回一条路径信息，包括每个路由器节点和它们的IP地址。
这种报文可以帮助网络管理员了解网络拓扑结构和路由选择策略。
三、ICMP数据包格式ICMP数据包的格式相对简单，包括ICMP类型、代码、校验和、ICMP数据等字段。
其中，ICMP类型表示报文的类型（如目的不可达、超时、参数错误等），代码字段表示更具体的报文类型（如目的端口未开放、网络地址无效等），校验和用于检测数据包在传输过程中的完整性，ICMP数据则包含与特定类型相关的信息（如目的IP地址、端口号等）。
104报文分析
1. 104规约框架分析1.1 原始报文的组成报文组成（1字节启动字符0x68，1字节报文长度，4字节控制域，不定长用户数据）第1个字节是启动字符0x68;第2个字节是报文长度；第3~6共4个字节是控制域；第7个字节是报文类型；第8个字节是可变结构限定词；第9~10共2个字节是传送原因；第11~12共2个字节是应用服务数据单元公共地址；第13~15共3个字节是信息对象地址；。
1.2 三种报文格式的控制域定义（1）I帧编号的信息传输格式（InFormation Transmit Format），简称I－格式I格式控制域标志，控制域：第一个八位位组的第一位比特= 0 第三个八位位组第一位比特= 0（2）S帧编号的监视功能格式（Numbered supervisory Functions），简称S－格式，控制域，第一个八位位组的第一位比特= 1 并且第二位比特= 0，第三个八位位组第一位比特= 0（3）U帧不编号的控制功能格式（Unnumbered control Function），简称U－格式，第一个八位位组的第一位比特= 1 并且第二位比特=1 且第三个八位位组第一位比特= 01.3 报文类型（第7个字节）1.3.1 监视方向的应用功能类型类型标识∶=UI8[1..8]<0..44>M_SP_NA_1(1) 无时标单点遥信M_SP_TA_1(2) 带短时标的单点遥信M_DP_NA_1(3) 无时标双点遥信M_DP_TA_1(4) 带短时标双点遥信M_ST_NA_1(5) 步位置信息M_ST_TA_1(6) 带短时标的步位置信息M_BO_NA_1(7) 32比特串M_BO_TA_1(8) 带短时标的比特串M_ME_NA_1(9) 不带时标的常规遥测(规一化值）M_ME_TA_1(10) 带短时标的常规遥测(规一化值）M_ME_NB_1(11) 不带时标的常规遥测(标度化值）M_ME_TB_1(12) 带短时标的常规遥测(标度化值）M_ME_NC_1(13) 不带时标浮点遥测M_ME_TC_1(14) 带短时标浮点遥测M_IT_NA_1(15) 累计量M_IT_TA_1(16) 带短时标的累计量M_EP_TA_1(17) 带短时标的继电保护装置事件M_EP_TB_1(18) 带短时标的继电保护装置成组事件M_EP_TC_1(19) 带短时标的继电保护装置成组输出电路信息M_PS_NA_1(20) 带变位检出的成组单点信息M_ME_ND_1(21) 不带品质描述的常规遥测（规一化值）M_SP_TB_1(30) 带长时标的单点遥信M_DP_TB_1(31) 带长时标的双点遥信M_ST_TB_1(32) 带长时标的步位置信息M_BO_TB_1(33) 带长时标的32比特串M_ME_TD_1(34) 带长时标的遥测（规一化值）M_ME_TE_1(35) 带长时标的遥测（标度化值）M_ME_TF_1(36) 带长时标的浮点遥测M_IT_TB_1(37) 带长时标的累计量M_EP_TD_1(38) 带长时标的继电保护装置事件M_EP_TE_1(39) 带长时标的继电保护装置成组事件M_EP_TF_1(40) 带长时标的继电保护装置成组输出电路信息1.3.2 控制方向的过程信息类型标识∶= UI8[1..8]<45..69>C_SC_NA_1(45) 单点遥控命令C_DC_NA_1(46) 双点遥控命令C_RC_NA_1(47) 调节步命令C_SE_NA_1(48) 设定值命令，规一化值C_SE_NB_1(49) 设定值命令，标度化值C_SE_NC_1(50) 设定值命令，短浮点数C_BO_NC_1(51) 32比特串1.3.3 在监视方向的系统信息类型标识∶= UI8[1..8]<70..99>M_EI_NA_1(70) 初始化结束<71..99>∶= 保留1.3.4 在控制方向的系统信息类型标识∶= UI8[1..8]<100..109>C_IC_NA_1(100) 总召唤C_CI_NA_1(101) 累计量召唤命令C_RD_NA_1(102) 读取数据命令C_CS_NA_1(103) 时钟同步命令C_TS_NA_1(104) 测试命令C_RP_NA_1(105) 复位进程命令C_CD_NA_1(106) 收集传输延时P_ME_NA_1(110) 测量值参数，规一化值P_ME_NB_1(111) 测量值参数，标度化值P_ME_NC_1(112) 测量值参数，短浮点数P_AC_NA_1(113) 参数激活F_FR_NA_1(120) 文件准备就绪F_SR_NA_1(121) 节准备就绪F_SC_NA_1(122) 召唤目录，选择文件，召唤文件召唤节F_LS_NA_1(123) 最后的节，最后的段F_AF_NA_1(124) 认可文件，认可节F_SG_NA_1(125) 段F_DR_NA_1(126) 目录1.4 可变结构限定词（第8个字节）可变结构限定词，下图所示：第1~7bit第8 bit位是表示，后面信息单元中的数据是否连续，=1时表示是连续，=0时表示是非连续。
MQTT协议14种报文分析
MQTT协议14种报文分析MQTT协议是一个轻量级的机器对机器(M2M)通信协议，适用于低带宽、不稳定网络以及资源有限的设备。
MQTT协议定义了14种不同类型的报文，用于设备之间的发布/订阅消息传递。
下面是对MQTT协议14种报文的详细分析。
1.CONNECT报文CONNECT报文用于建立客户端与代理服务器之间的网络连接。
它包含了客户端的标识符、协议版本、连接标志和会话标志等信息。
2.CONNACK报文CONNACK报文是代理服务器对CONNECT报文的响应。
它确认连接是否成功建立，并包含连接返回码和会话标志。
3.PUBLISH报文PUBLISH报文用于发布消息到代理服务器或订阅者。
它包含了主题名称、消息标识符、负载和服务质量(QoS)等信息。
4.PUBACK报文PUBACK报文是对PUBLISH报文的响应。
它确认消息已经被代理服务器接收并成功处理。
5.PUBREC报文PUBREC报文是对PUBLISH报文的响应。
它确认代理服务器已经成功接收到消息，并请求客户端进一步处理。
6.PUBREL报文PUBREL报文是对PUBREC报文的响应。
它确认客户端已经成功处理消息，并请求代理服务器释放消息。
7.PUBCOMP报文PUBCOMP报文是对PUBREL报文的响应。
它确认代理服务器已经成功释放消息。
8.SUBSCRIBE报文SUBSCRIBE报文用于订阅主题。
它包含了一个或多个主题过滤器和服务质量(QoS)等信息。
9.SUBACK报文SUBACK报文是对SUBSCRIBE报文的响应。
它包含了订阅请求的结果，包括每个订阅的主题过滤器、服务质量(QoS)和返回码。
10.UNSUBSCRIBE报文UNSUBSCRIBE报文用于取消订阅主题。
它包含了一个或多个主题过滤器。
11.UNSUBACK报文UNSUBACK报文是对UNSUBSCRIBE报文的响应。
它确认代理服务器已经成功取消订阅。
12.PINGREQ报文PINGREQ报文用于保持客户端与代理服务器之间的活动连接。
协议报文分析
协议报文分析首先，我们需要对协议报文的结构进行分析。
协议报文通常由报文头和报文体两部分组成。
报文头包含了一些元数据信息，如报文的长度、类型、版本号、序列号等；而报文体则包含了具体的数据内容。
通过对报文头和报文体的分析，我们可以了解报文的格式和组织结构，从而更好地理解报文的含义和作用。
其次，我们需要对协议报文的内容进行深入分析。
在网络通信中，不同的协议对报文的格式和内容有着不同的要求和约定。
例如，在HTTP协议中，报文体通常包含了请求或响应的具体内容，如网页的HTML代码、图片、音频等；而在TCP 协议中，报文体则包含了要传输的数据内容。
通过对报文内容的分析，我们可以了解不同协议的工作原理和特点，从而更好地进行网络通信的设计和优化。
另外，我们还需要对协议报文的传输过程进行分析。
在网络通信中，协议报文需要经过多个网络设备的传输，如路由器、交换机等。
在传输过程中，报文可能会受到丢包、延迟、重复等问题的影响，从而导致通信的不稳定性和性能下降。
通过对报文传输过程的分析，我们可以发现潜在的问题和风险，并采取相应的措施进行优化和改进。
最后，我们需要对协议报文的安全性进行分析。
在网络通信中，协议报文可能会受到各种安全威胁的影响，如数据泄露、篡改、劫持等。
通过对报文的安全性进行分析，我们可以发现潜在的安全隐患，并采取相应的安全措施进行保护，从而确保网络通信的安全可靠。
总之，协议报文分析是一项重要的工作，它可以帮助我们更好地了解网络通信的工作原理和特点，发现潜在的问题和安全隐患，从而提高网络通信的效率和安全性。
通过对协议报文的结构、内容、传输过程和安全性进行深入分析，我们可以为网络通信的设计、优化和安全保护提供有力的支持和保障。
SNMP报文抓取及分析
SNMP报文抓取及分析SNMP（Simple Network Management Protocol）是一种用于网络管理的协议。
它允许网络管理员通过发送和接收SNMP报文来监控和管理网络设备。
SNMP报文是在网络中传输的数据包，包含了有关网络设备和系统的信息。
在本篇文章中，我们将探讨如何抓取和分析SNMP报文。
一、SNMP报文抓取在抓取SNMP报文之前，我们需要准备一个用于抓取报文的工具。
Wireshark是一个强大的网络抓包工具，它支持抓取各种协议的报文，包括SNMP。
以下是在Wireshark中抓取SNMP报文的步骤：1. 首先，打开Wireshark，并选择网络接口以便开始抓取报文。
2. 在Wireshark的过滤器框中输入“snmp”，然后点击“Apply”按钮。
3. Wireshark将开始抓取符合过滤器条件的SNMP报文。
你可以观察到抓取到的报文以及它们的详细信息，如源IP地址、目标IP地址、SNMP版本、报文类型等。
二、SNMP报文分析一旦我们抓取到SNMP报文，我们就可以对其进行分析，以获得有关网络设备和系统的信息。
下面是一些常见的SNMP报文分析技巧：1.首先，我们需要查看SNMP报文的版本号。
SNMP有三个主要的版本：SNMPv1、SNMPv2和SNMPv3、通过查看报文中的版本号，我们可以确定所使用的SNMP版本。
2. 接下来，我们可以查看SNMP报文的类型。
SNMP报文有五种类型：GetRequest（请求数据）、GetNextRequest（请求下一条数据）、GetResponse（响应数据）、SetRequest（设置数据）和Trap（陷阱）。
通过了解报文类型，我们可以了解到SNMP报文的目的。
3. 然后，我们可以查看SNMP报文的OID（Object Identifier）。
OID是SNMP管理信息库中的唯一标识符，用于标识特定的网络设备或系统。
通过查看OID，我们可以确定报文所涉及的对象类型。
汽车报文解析
汽车报文解析介绍在现代汽车中，各个电子模块之间通过CAN总线进行通信，这种通信过程中使用的数据格式被称为汽车报文。
汽车报文包含了各种车辆信息，例如车速、发动机转速、油耗等。
汽车报文解析是指对这些报文进行分析和解码，以获取实际的车辆信息。
汽车报文格式汽车报文使用一种称为Controller Area Network (CAN)的通信协议进行传输。
CAN总线上的报文由四个主要部分组成：帧头、数据段、校验码和帧尾。
1.帧头：帧头包含了报文的优先级和类型等信息。
它由11位组成，其中包括一个位用于表示远程帧还是数据帧。
2.数据段：数据段是报文中实际携带的数据部分。
它的长度可以根据需要在2到8字节之间变化。
数据段中的每个字节都包含了特定的信息，例如车速、发动机转速等。
3.校验码：校验码用于检测报文是否在传输过程中发生了错误。
它由16位CRC码组成，可以用于验证报文的完整性。
4.帧尾：帧尾标志着报文的结束。
汽车报文解析的方法对于汽车报文解析，可以使用多种不同的方法和技术。
以下是一些常用的方法：1.查找报文数据库：大多数汽车制造商都提供了专门的报文数据库，其中包含了每个报文的详细解释和对应的数据字段。
通过查找报文数据库，可以轻松地找到所需的报文并解析其中的数据。
2.使用解析工具：有许多开源和商业化的工具可用于解析汽车报文。
这些工具通常使用预定义的报文格式或DTC（故障码）数据库来解析报文并提取有价值的信息。
3.自定义解析算法：对于一些特殊的报文或特定的需求，可能需要根据实际情况编写自定义的解析算法。
这些算法可以根据报文的结构和编码规则来提取所需的信息。
报文解析的应用汽车报文解析在汽车行业中有广泛的应用。
以下是一些常见的应用场景：1.故障诊断：通过解析汽车报文，可以获取车辆各个模块的运行状态和故障码等信息。
这些信息可以用于诊断车辆故障并采取相应的维修措施。
2.性能优化：解析汽车报文可以获取车辆的实时性能数据，例如发动机转速、油耗等。
报文解析流程
报文解析流程全文共四篇示例，供读者参考第一篇示例：报文解析流程是指在计算机网络通信中，将接收到的报文数据进行解析处理的过程。
在网络通信中，报文是信息传输的基本单元，通过报文传输可以实现不同计算机之间的数据交换和通信。
在数据交换过程中，通常需要对接收到的报文数据进行解析和处理，以便正确地理解和使用报文中的信息。
报文解析流程一般包括以下几个步骤：1. 接收报文：计算机接收到来自网络的报文数据。
报文可以是文本数据、图像数据、音频数据等不同类型的信息。
2. 报文拆分：接收到的报文数据可能包含多个部分信息，需要将其进行拆分，提取出不同的字段和数据段。
这一步可以根据事先约定的规则进行数据解析和切割。
3. 报文校验：对拆分后的报文数据进行校验，确保数据的完整性和准确性。
通常可以通过计算校验和或使用其他校验方法来验证数据的正确性。
4. 报文解析：根据报文的格式和结构，对报文进行解析，识别并提取出报文中的各个字段和数据段。
这一步通常需要根据报文的类型和格式来解析数据，例如文本报文、XML报文、JSON报文等。
5. 数据处理：根据解析得到的数据进行进一步处理，可能包括数据转换、数据处理、数据存储等操作。
根据业务需求和应用场景，对解析得到的数据进行相应的处理和操作。
6. 应答处理：处理完报文数据后，系统可能需要生成应答报文进行回应。
根据业务逻辑和处理结果，生成相应的应答报文并发送给对方系统。
7. 异常处理：在报文解析过程中，可能会出现各种异常情况，例如数据格式错误、校验失败、解析失败等。
系统需要对这些异常情况进行处理，通常会记录日志并发送错误信息给相关人员进行处理。
报文解析流程在网络通信中起着非常重要的作用，可以确保不同系统之间数据的准确传输和正确处理。
通过规范的解析流程，可以提高系统的稳定性和可靠性，确保信息的安全和完整性。
对报文解析流程进行严格的规范和管理是非常必要的。
在实际应用中，可以根据具体业务需求和系统要求，设计和实现适合的报文解析流程，以保证数据的正确传输和处理。
报文数据解析
报文数据解析报文数据解析是指将传输或存储中的数据按照特定的格式进行解析和提取有用的信息。
在计算机领域中，报文数据解析常应用于网络通信、数据交换和文件格式解析等场景。
报文数据解析的过程通常包括以下几个步骤：1. 报文结构分析：首先，需要了解原始数据的报文结构，包括报文头部、数据段、校验位等部分。
这需要参考相关的协议规范、文件格式说明或自定义的数据格式定义等。
2. 字节序处理：在解析二进制数据时，需要考虑字节序的问题。
根据数据在存储或传输中的字节序（如大端序或小端序），进行正确的字节序转换，以确保数据的正确解析。
3. 解析规则定义：根据报文结构和数据类型，定义相应的解析规则。
例如，可以通过正则表达式、编码解码、状态机等方法来定义字段解析规则和值提取规则。
4. 解析数据字段：根据定义的解析规则，从原始数据中解析出其中的字段数据。
可以通过字符串匹配、位操作、数据类型转换等方法，逐个解析报文中的字段，并将它们提取为可使用的形式。
5. 错误处理和容错机制：在解析过程中，可能会遇到不完整的、格式错误的或意外的数据，因此需要实现一些错误处理和容错机制。
例如，可以添加数据校验和验证、异常处理和异常数据过滤等来保证解析的准确性和鲁棒性。
6. 数据存储或后续处理：解析出的数据可以根据需要进行存储或者进行后续处理。
存储可以是将解析的数据写入数据库、文件或内存中，以便后续查询和使用。
后续处理可以是对解析的数据进行计算、分析、展示或进一步传输等操作。
报文数据解析在许多实际应用中都起着重要的作用，例如解析网络通信中的数据包、解析文件格式中的数据块等。
良好的报文数据解析设计和实现，可以提高数据处理效率、保证数据准确性，并方便后续的数据利用和应用。
故障事件报文解析
故障事件报文解析
故障事件报文解析是指对发生的故障事件进行详细分析和解读的过程。
通过解
析故障事件报文，我们可以了解故障事件发生的原因、具体内容和影响范围，从而能够更好地处理和解决这些故障事件。
在故障事件报文解析的过程中，首先需要仔细阅读和理解报文内容。
报文中通
常包含了故障事件发生的时间、地点、影响范围等重要信息。
我们需要逐一分析这些信息，并进行整理记录。
其次，对故障事件报文中提供的详细描述进行分析。
这些描述通常包括了故障
事件的现象、影响以及可能的原因。
我们可以通过对这些描述的深入分析，尝试找出故障事件的根源，进而制定合理的解决方案。
在进行故障事件报文解析时，可以借助一些工具和技术来辅助分析。
例如，可
以使用网络监控软件或系统日志来获取更多关于故障事件的信息。
同时，可以结合现有的故障事件数据库或知识库，寻找与当前故障事件相似的案例，从而更快地找到解决方案。
最后，故障事件报文解析需要进行详细的文档记录。
将故障事件的问题、原因、解决方案等重要内容记录下来，有利于今后类似故障事件的处理和总结。
同时，这些记录也可以作为参考，提供给其他相关人员进行故障事件解析和处理。
总而言之，故障事件报文解析是一项重要的工作，能够帮助我们更好地理解故
障事件，并有效地处理和解决这些问题。
通过仔细阅读和分析报文内容，结合相关工具和技术，进行详细的文档记录，我们可以更加高效地进行故障事件的处理和解决。
103报文分析
许继串口103规约通信接口1．接口标准：RS232或RS485。
2．通信格式：异步，1位启始位，8位数据位，1位偶校验，1位停止位。
3．通信速率：9600 bit/s。
4．通信方式：主从式，装置为从站。
报文格式固定帧长：用于传送“复位、召唤、确认、无所要求、链路状态/响应、忙帧”等信息。
10H 启动字符CODE 控制域ADDR 地址域CS 校验和16H 结束字符例如：可变帧长：用于传送“命令、数据”等信息。
Length = ASDU链路用户数据包的字节数+2例如：（红色部分为ASDU数据）调定值（下行命令）：68 0A 0A 68 73 07 3D 81 14 01 B2 64 1F 00 82 16遥测值（上行数据）：68 1A 1A 68 08 07 09 09 02 01 B2 94 00 00 00 00 00 00 01 00 01 00 01 00 00 00 00 00 00 00 6D 169 类别标识09信息元素数目N 可变结构限定词091/2/9/20 传输原因02COMADDR 单元公共地址01FUN 功能类型B2INF详见装置的相应信息表信息序号94被测值1低字节信息元素00被测值1高字节00。
被测值N低字节00被测值N高字节002、通信报文的传输过程当装置与网关刚开始通信时，刚开始的通信为初始化过程。
网关首先“复位CU”命令，等待装置回答确认报文。
装置正确回答确认报文后，网关进入交替发送“召唤一级数据”命令或“召唤二级数据”命令过程，在此过程中，装置首先形成ASDU_5，传送原因为复位CU 的一级数据报文，置ACD，在收到召唤一级数据命令时回答，然后，装置形成ASDU_5，传送原因为启动/重新启动的一级数据报文，置ACD，在收到召唤一级数据命令时回答。
在收到两个ASDU_5后，则进入循环召唤过程。
在装置与网关的通信中断，或者是装置或网关CPU 复位时，均要重新从通信初始化开始。
ICMP协议原理及报文分析
ICMP协议原理及报文分析ICMP（Internet Control Message Protocol）协议是互联网协议的一部分，用于在IP网络中传递控制信息。
它主要负责传输如错误报告、网络拥塞之类的控制信息，以及网络诊断工具中所用的请求和响应消息。
ICMP报文主要有两种类型：查询报文和差错报文。
查询报文用于特定的网络诊断和请求信息，常见的查询报文有：Echo Request（请求回显），Timestamp Request（请求时间戳）等等。
查询报文通过向目标主机发送请求，并等待目标主机返回相应的响应报文来实现信息的传递。
差错报文则用于通知发送端发生了错误，包括目的地不可达、时间超时等等。
通过差错报文，网络设备可以快速检测和纠正网络层故障。
下面是一个示例ICMP报文的格式：```ICMP Packet+--------+--------+--------+--------+--------+--------+--------类型，代码，校验和+--------+--------+--------+--------+--------+--------+--------数据+--------+--------+--------+--------+--------+--------+--------```- 类型字段（Type）：指示ICMP报文的类型，如请求回显、目的地不可达、时间超时等等。
- 代码字段（Code）：进一步说明ICMP报文的具体类型，因为一些类型的报文可能有多种情况。
- 校验和字段（Checksum）：用于校验ICMP报文的完整性，防止数据在传输过程中损坏。
- 数据字段（Data）：根据不同类型的ICMP报文可能会包含一些附加数据。
总结起来，ICMP协议通过原始的网络层封装和传输控制信息，实现了网络的错误检测和通信诊断功能，提供了网络层面的错误报告和诊断服务。
这使得网络管理员可以更好地调试网络问题，提高网络的可靠性和鲁棒性。
ns报文解析
NS报文是网络中用于传输数据的一种数据包格式，通常在IP网络中使用。
NS报文通常由报头和报体组成，其中报头包含了一些用于路由和传输控制的信息，而报体则包含了实际需要传输的数据。
NS报文的解析通常涉及到以下几个方面：
1. 报头解析：NS报文的报头包含了一些用于路由和传输控制的信息，如源IP地址、目标IP地址、协议类型、端口号等。
解析NS报文的报头可以获取这些信息，从而了解数据包是从哪里发送到哪里的，使用了什么协议等。
2. 报体解析：NS报文的报体包含了实际需要传输的数据，如HTTP请求、FTP数据等。
解析NS报文的报体可以获取实际传输的数据内容，从而了解数据包中包含了什么信息。
3. 数据包重组：在某些情况下，NS报文可能被拆分成多个数据片段进行传输，需要在接收端进行重组才能得到完整的数据包。
解析NS报文的数据包重组可以还原原始的数据包，保证数据的完整性。
4. 安全分析：通过对NS报文进行分析，可以发现一些网络攻击行为，如拒绝服务攻击、网络扫描等。
解析NS报文可以进行安全分析，及时发现并防范网络攻击。
总之，NS报文的解析是网络通信中的重要环节，可以用于了解网络通信情况、进行故障排查、安全分析等方面。
无人机 报文解析
无人机报文解析
无人机报文解析是指对无人机发送和接收的文本信息进行分析和理解的过程。
通过解析报文，我们可以获取无人机的状态、指令、数据等重要信息。
无人机报文通常以特定的格式和协议进行编码，例如 MAVLink 协议，它是一种用于无人机通信的常用协议。
报文解析的主要步骤包括：
1. 协议解析：根据使用的通信协议，对报文进行解包和解析，将二进制数据转换为可读的文本格式。
2. 字段提取：从解析后的报文中提取出各个字段和参数，例如无人机的身份识别、位置、速度、高度、航向等。
3. 数据校验：检查报文的完整性和有效性，确保数据没有丢失或损坏。
4. 状态解析：根据报文内容，解析无人机的当前状态，如飞行模式、电池电量、任务状态等。
5. 指令解析：如果报文中包含指令，解析出指令的类型和参数，以便执行相应的操作，如起飞、降落、改变飞行高度等。
通过无人机报文解析，我们可以实时监控无人机的状态，接收飞行数据，发送控制指令，实现对无人机的远程控制和管理。
这对于无人机的飞行安全、任务执行和数据收集都至关重要。
需要注意的是，无人机报文解析需要具备一定的技术知识和专业工具，以确保正确解析和处理报文信息。
同时，不同型号和品牌的无人机可能使用不同的报文格式和协议，因此需要针对具体的无人机进行相应的解析工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Arp报文分析：
Arp 报文格式:三层：Frame、Ethernet、Address Resolution Protocol 协议类型：IP 先在ＤＯＣ命令窗口下：ping 10.16.134.66
网关的ARP：
Arp请求：
Arp应答：
目的主机：
Arp请求：
Arp响应：
分析：
当主机10.16.134.62向主机10.16.134.66发送时，主机A会在自己的ARP缓存表中寻找是否有目标IP地址。
如果找到了，也就知道了目标MAC地址，直接把目标MAC地址写入帧里面发送就可以了；如果在ARP缓存表中没有找到目标IP地址，主机A就会在网络上发送一个广播，此时，主机A发送的帧包含:sender MAC address( 本机的ＭＡＣ地址)，sender IP address(本机IP地址)，目标主机B的target MAC address(全部为空)target IP address(目标主机的IP地址)。
这表示向同一网段内的所有主机发出这样的询问：“我是10.16.134.62，我的MAC是"c8:3a:35:d3:cf:41".请问IP地址为10.16.134.66的MAC地址是什么？”网络上其他主机并不响应ARP询问，只有主机B接收到这个帧时，才向主机A做出这样的回应：“10.16.134.66的MAC地址是c8:3a:35:d3:77:1d”。
这样，主机A就知道了主机B的MAC 地址，它就可以向主机B发送信息了。
同时A和B还同时都更新了自己的ARP缓存表（因为A在询问的时候把自己的IP和MAC地址一起告诉了B），下次A再向主机B或者B向A发送信息时，直接从各自的ARP缓存表里查找就可以了。
ARP缓存表采用了老化机制（即设置了生存时间TTL），在一段时间内（一般15到20分钟）如果表中的某一行没有使用，就会被删除，这样可以大大减少ARP缓存表的长度，加快查询速度。
(注：此时arp缓存表中已经删除了10.16.134.66 的MAC 地址)
TCP报文分析：
TCP三次握手：
分析：第一次握手，客户端端口：4831，服务器端口：21 [SYN ] seq=0,len=0,说明客户端向服务器发出连接请求，表明传送数据时，第一个数据字节序号为0，窗口大小为8192（Win=8192）窗口个数为2（WS=2）
第二次握手，服务器端口：21 客户端口：4831 [SYN ACK] Ack=1 seq:0说明服务器同意连接请求，发送确认，窗口大小为16384(window size:16384) ,自己选择的序号为0
第三次握手：客户端端口：4831 服务器端口：21 [ACK] seq:1 Ack：1 说明客户端收到此报文后向服务器发出确认，连接建立成功。
Source port:ftp Ack:1服务器端收到确认后也通知FTP层的应用进程，连接已经成功建立。
数据连接的建立：
分析：服务器（59.77.139.88）使用20端口向客户端（10.12.10.57）的4837端口发送连接请求，建立一条数据连接来传送数据（主动模式）
分析：客户端（10.12.10.57）随机产生两个端口4841和9081，客户端首先使用和主动连接模式相同的方法和服务器建立命令连接。
当需要传送数据时，客户端（10.12.10.57）随机产生两个端口4841和9081，通过命令连接告诉服务器（使用PASV命令，就是在数据连接之前，客户端会向服务器端先发送一个ＰＡＳＶ的请求命令）“我要连接您的9081端口，请问是否空闲”，假如恰好该端口空闲，服务器会告诉客户端（报文捕获如下）
能够建立连接（ACK：1），此时数据的连接建立（被动模式）。
数据连接：
分析：由服务器端通过20端口向客户端发送数据连接请求。
客户端同意连接请求ACK：1，此时数据连接成功
以下是下载数据时数据连接的释放过程：
（注：上传数据时，是由客户端先提出释放申请）
TCP四次挥手：
分析：第一次挥手Port（主动模式），客户端端口：2565 服务器端口：21（控制连接）[FIN,ACK] seq:38,Ack:130（捎带确认，表示前面的已经正确接收）说明客户端发送释放连接请求,等待服务器的确认。
第二次挥手Port（主动模式），服务器端口：21 客户端口：2565 [ACK] Ack:39 (即：Ack=seq+1) seq=130(这个报文自己的序号) TCP服务器进程通知高层应用进程，此时，客户端到服务器的连接断开，TCP连接出于半断开的状态，服务器发送的数据，客户端仍然接收。
第三次挥手Port（主动模式），服务器端口：21 客户端口：2565 [FIN ACK] ACK:39 seq:130 说明服务器已经没有要发送的数据了，通知客户端释放连接。
第四次挥手Port（主动模式），客户端口:2565 服务器端口：21 [ACK] ACK:131(即：ACK=SEQ+1) 说明客户端同意释放连接。
此时完成连接的释放过程。
HTTP报文分析：
Tcp 的三次握手（前面已经描述它的工作原理了）,和FTP不同的是HTTP服务器的端口号为：80（下面是Http的报文）
第一次握手，数据报文结构（4层：Frame、Ethernet、Transmission Control Protocol），协议为：TCP
第二次握手
第三次握手：
通知上层（HTTP）连接建立成功：
数据报文结构（5层：Frame、Ethernet、Transmission Control Protocol、Hypertext Transfer Protocol），协议为：HTTP (该层用到了传输层的TCP协议)
以下是应用层对传输层创建的端口的使用：
Http的四次挥手(工作原理和FTP的类似):
ICMP报文分析：
我在10.16.134.63主机的DOC命令窗口下，ping –l 4000 10.16.134.62 ,然后在10.16.134.62捕获到如下报文（选择ＩＤ相同的分片进行重组）：
分片1：数据部分1480 bytes, 帧长为1500（数据部分+20字节的头部）Fragment offxet:0,即片偏移为0，Flag：1，说明下面还有分片。
分片2：数据部分1480 bytes, 帧长为1500（数据部分+20字节的头部）Fragment offxet:1480,即片偏移为1480，Flag：1，说明下面还有分片。
11 /
11
分片3：数据部分1048 bytes, 帧长为1068（数据部分+20字节的头部） Fragment offxet:2960,即片偏移为2960，Flag ：0，说明这是最后一个分片。
验证：Data(4000 bytes)=2960+1048-8=4000(bytes)
总结： 协议是工作在应用层的，TCP 协议工作在传输层，的控制连接和数据的传送都是通过TCP 建立连接的端口号进行传送的。
通过这次的报文捕捉，彻底的证明了，传输层为应用层提供服务的。
