电动二通阀安装
VN8 系列电动二通阀 三通阀 安装说明说明书
1安装说明-----2019-VN8系列电动二通阀/三通阀技术参数执行器部分工 作 电 源： 220Vac ±10%，110Vac ±10% 24Vac ±10% 50/60Hz控 制 方 式： 开关式(三线两控)，非弹簧复位功能 工作环境温度： 0 ~ 65℃工作相对湿度： 10% ~ 90%RH 无冷凝水 功 率： ≤6W(50Hz)；≤7.5W(60Hz) 动 作 时 间： 开启≤15s ，关闭：≤15s 防 护 等 级： IP42 阀体部分适 用 介 质： 冷、热水或50%乙二醇溶液 介 质 温 度： 0 ~ 94℃ 工作环境温度： 0 ~ 65℃ 工作相对湿度： 10% ~ 90%RH运输储存温度： - 40 ~ 65℃，10% ~ 90%RH 无冷凝水 公 称 压 力： PN20材 质： 阀体和球体 — 锻造黄铜 (HPb59-1) 阀 杆 — 不锈钢 (0Cr18Ni9) 阀 座 — 聚四氟乙烯 (PTFE) O 形密封圈 — 三元乙丙橡胶 (EPDM)命名规则 接线图2霍尼韦尔环境自控产品（天津）有限公司 天津经济技术开发区南海路158号 邮编：300457电话：+86-22-66287000传真：+86-22-25325214说明书如有变动，不另行通知。
-----2019-∙ 产品可以安装在竖直或水平管道上。
∙ 在竖直管道上，产品可以任意位置安装。
∙ 在水平管道上，执行器必须与管道中心线齐平或高于中心线。
∙ 确保在执行器上面留下足够的空间，以便拆卸维修。
∙ 为防止阀体破裂或接套松动，安装或拆卸时需使用板钳或板手在球体的同一侧操作，如右图所示。
∙ VN8系列电动阀是为全封闭式系统设计。
不建议在开式系统使用。
在开式系统里，过多的氧气及氯气溶解会侵蚀阀体材料，形成过早的损坏。
安装注意事项外观尺寸3INSTALLATION MANUAL-----2019-VN8 Series 2-way/3-way FCU ControlValvesProduct Identification System TechnicalActuators:Operation voltage: 220Vac±10%, 110Vac±10% 24Vac±10% 50/60HzControl mode: ON /OFF type (Three wire twocontrol ),Non -Spring returnOperating temperature: 0 ~ 65°COperating relative humidity: 10% ~ 90%RH, no condensating Power: ≤6W(50Hz)；≤7.5W(60Hz) Operating time: Open ≤15s Close ≤15s Protection rating: IP42Valves:Applicable medium: Cold or hot water, up to 50% glycol Medium temperature : 0 ~ 94°C Operating temperature: 0 ~ 65°COperating relative humidity: 10% ~ 90%RHStorage conditions: -40 ~ 65°C, 10% ~ 90%RH, no condensating Nominal pressure: PN20Materials: Valve body or ball - Forged brass(HPb59-1 ) Valve stem - Stainless steel(0Cr18Ni9 )Ball Sealing - Poly tetrae fluoro ethylene(PTFE) O -ring seal - EPDMWiring4Honeywell Environmental & Combustion Controls (Tianjin) Co.,Ltd.No. 158, NanHai RoadTianjin Economic -Technological Development Area Tianjin, 300457, P.R.C. Phone: +86-22-66287000Fax: +86-22-25325214Subject to change without notice.Dimensions (mm)-----2019- Installation Guide∙ The FCU valve can be mounted in any position on a vertical line .∙ If the valve is mounted horizontally, the powerhead must be even with or above the center line of the piping .∙ Make sure to leave enough room above the powerhead to remove the cover for servicing . ∙ To avoid valve breaking or unscrew the end pieces, please operate the spanners on the same side of the valve body during the installation (as the figure on the right) .∙VN8 Series valves are designed for the application to closed system. Use in open system is not recommended. High levels of dissolved oxygen and chlorine round in open systems may erode the valve material and result in premature failure.。
动态平衡电动二通阀 说明书

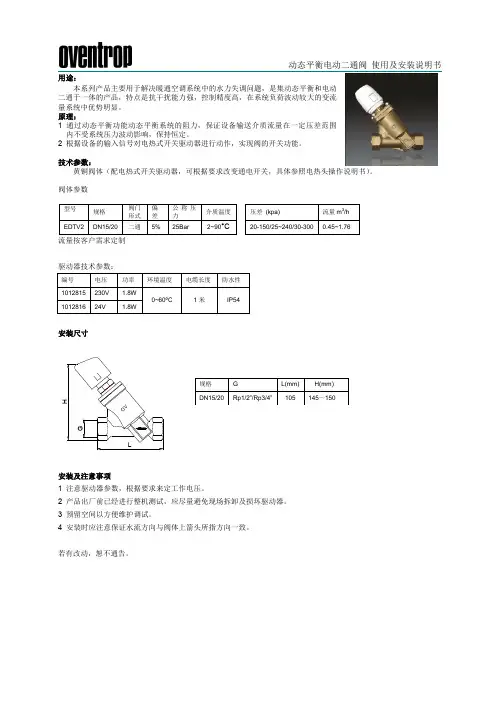

动态平衡电动二通阀 使用及安装说明书用途：本系列产品主要用于解决暖通空调系统中的水力失调问题，是集动态平衡和电动二通于一体的产品，特点是抗干扰能力强，控制精度高，在系统负荷波动较大的变流量系统中优势明显。
原理：1 通过动态平衡功能动态平衡系统的阻力，保证设备输送介质流量在一定压差范围 内不受系统压力波动影响，保持恒定。
2 根据设备的输入信号对电热式开关驱动器进行动作，实现阀的开关功能。
技术参数：黄铜阀体（配电热式开关驱动器，可根据要求改变通电开关，具体参照电热头操作说明书）。
阀体参数流量按客户需求定制驱动器技术参数：安装尺寸安装及注意事项1 注意驱动器参数，根据要求来定工作电压。
2 产品出厂前已经进行整机测试，应尽量避免现场拆卸及损坏驱动器。
3 预留空间以方便维护调试。
4 安装时应注意保证水流方向与阀体上箭头所指方向一致。
若有改动，恕不通告。
Electric Dynamic Balancing Valve(For FCR)DESCRIPTION:Oventrop electric dynamic balancing valve is used to solve the problem of hydronic maladjustment in heating and air conditioning system.It has combined two functions of dynamic balancing and electric on-off in one body.It has strong anti-jamming ability and high degree of accuracy,so it has good use in variableness flowrate system.BASIC PRINCIPLE ：1 It dynamically balances system resistance by the function of dynamicbalancing, and keeps the water flow rate invariableness while the system pressure fluctuate;2 It regulates the on/off position of valve to pace the input signal, So it has the on/off function.Electric Actator SIZE.INSTALLATION AND ATTENTION1 Oventrop supply two types of actator, Please carefully read the installating information ,check the parameter of the product and ensure that the parameter ,such as the size and signal,match the demand.2 The product has been tested in the factory,It should be kept away from the danger and damage in the spot.3 Please keep it vertical while installating,Please leave enough space for installation and maintenance.4 The direction of flow must match the arrow direction on the valve body.。
电动二通阀 使用说明书
电动两通阀上海永兵阀门电动两通阀是专供中央空调风机盘管的配套产品，由驱动器与阀体两部分组成，驱动器由一个同步电机驱动，具备弹簧复位及手动开阀杠杆操纵功能。
阀体部分采用活塞式结构。
电动阀可与温控器配套使用，由温控器控制电动阀电机，使阀门开或关，实现管道冷水或热水的通或断，再通过风机盘管送风，以实现温度的自动调节。
方工电动两通阀由温度传感器TE-1，比例积分温度控制器TC一1和电动调节阀TV一1组成送风温度控制系统，安装在送风管道的TE一1，把检测到的温度信号传送至TC一1，由TC一1将TE一1的检测值与设定值不断比较，同时不断地输出信号，控制TV一1的开度连接可调，最终使TE一1测量的环境温度保持在设定的温度范围内。
空气压差开关DPS一1是用来检测过滤网的透气情况，过滤网越脏，透气率越低，其两侧的压力差越大。
当压力差超过DPS一1的设定值时，微动开关运作，发出报警信号。
当盘管后的温度低于某限值时，低温保护开关TS一1切断送风机的电源，从而使新风风阀关闭，防止盘管内的水结冰，涨裂盘管。
1.用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。
2.驱动器由单项磁滞同步马达驱动，阀门弹簧复位，阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作。
3..开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气，当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流，通过阀门关闭和开启，使室温始终保持在温控设定的温度范围内。
4..ZYFT系列电动阀的驱动器与阀门采用螺纹连接方式，可在阀门安装之后，再安装驱动器。
现场装配，接线灵活、方便。
驱动器之平面设计可以贴近墙面安装，占用空间小，产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温高湿环境可靠工作。
执行器选用铸铝支架及塑料外壳，体积小、重量轻★选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能★适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）★具有0～10V或4～20mA反馈信号（选配）★传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命★功耗低、输出力大、噪音小★阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求★阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC国际标准★阀体结构形式有两通阀（单座）、两通平衡阀（平衡式）、三通合流和三通分流阀它分为直动式和先导式2种。
西门子空调电动二通阀的接线
西门子空调电动二通阀的接线一、VVI46型二通阀 西门子46型二通阀，为常开型二通阀，在没有任何外力的情况下，阀门为打开状态。
阀门本身的设计又是流开型（流开型、流闭型阀如图一所示）。
图一 两种类型阀门流开型的常开阀门常规状态下阀杆上的复位弹簧不会受到水流的压力，相对于常闭型的阀门来说减少了对复位弹簧的要求。
可以看到西门子二通阀阀杆上的复位弹簧的弹性很小，无形中延长了阀门的使用寿命，减少了阀门的制作成本（不用将弹簧密封到阀体内部）。
使得西门子46型DN20二通阀在重量上比江森DN20二通阀减少0.2KG 左右。
而常开型阀门决定了执行器在制作上的相对复杂，控制方式也与常闭型阀门的执行器有所区别。
二、SUA21阀门执行器西门子VVF46型阀门属于常开型阀门，但是通常温控器的控制要求是当控制器输出正信号时阀门应该打开状态。
所以三线制阀门执行器，当执行器接通电源并且控制线上的控制信号为0V 时，阀门处于关闭状态；当电源接通且控制线上控制信号为220V 时，阀门处于流通状态。
SUA21的接线图如图二所示。
图二 SUA21接线图 西门子电动二通阀是西门子46型二通阀与SUA21电动执行器的组合。
46型二通阀为常开型阀门，执行器为电源和控制信号分开的控制方式（三线），不同于其他常闭型的阀门执行器（两线）。
这就造成很多用户不知道该怎样接线。
下面我将对西门子电动二通阀进行分解讲解。
流开型 流闭型Y---控制信号线，编号：BK 颜色：黑色 L---相线， 编号：BR 颜色：棕色 N---零线， 编号：BL 颜色：蓝色因为二通阀需要电源上带点的时候，才是关闭状态，所以为了达到更好的控制效果，建议当单个末端不使用时，关闭温控器开关，请勿关闭总电源。
三、电动二通阀与温控器配合西门子电动二通阀VVI46.20+SUA21通常与西门子温控器RDF310.2配合使用，其接线图如图三所示：图三RDF310.2与SUA21配合接线。
二通电磁阀安装方法
二通电磁阀安装方法电磁阀是一种利用电磁铁吸引和释放来控制流体的阀门。
常用于自动化系统中的控制回路中，起到控制、调节和隔离流体的作用。
下面将介绍电磁阀的安装方法。
一、准备工作1.首先，确定所需的电磁阀型号和规格，并准备好所需的工具和材料，例如扳手、螺丝刀、密封胶、密封垫片等。
2.在选择安装位置时，需考虑到电磁阀的工作环境和使用条件。
阀门应安装在平稳、干净、通风良好的地方，避免受到温度、湿度和振动的影响。
3.在安装电磁阀之前，需要确认管道上是否有其他流体压力，若有则需先将其释放掉，以免造成意外伤害。
二、安装电磁阀1.清理与检查：在安装电磁阀之前，先清理安装位置的管道表面，确保表面干净。
检查阀门是否完整无损。
2.选择连接方式：根据实际需要，选择合适的连接方式，常见的有法兰连接、螺纹连接和焊接连接等。
确保连接方式正确，避免泄漏。
3.安装密封垫片：将密封垫片放置在电磁阀与管道连接处，以防止泄漏。
可以使用密封胶增加密封效果。
4.连接电线：根据电磁阀的接线要求，连接适当的电线。
在连接电线之前，确保与电源断开连接，以免发生触电事故。
5.固定电磁阀：使用扳手或螺丝刀将电磁阀固定在安装位置上，确保牢固可靠。
6.接通电源：确认安装无误后，再次核对电磁阀的正确性以及电源的连接。
然后，将电源连接到电磁阀，注意电压的匹配。
7.调试测试：在通电前，先进行电磁阀的手动测试。
通过手动操作电磁阀的开关按钮，观察阀门的开启与关闭情况是否准确。
确保开关的灵活性和准确性。
8.进行电气连接：将电磁阀的电源线连接到适当的电控设备上，如定时器或PLC等。
根据需要，调整相应的参数，测试电磁阀的工作是否正常，如阀门的开合速度、启动和停止的准确性等。
9.装配配件：根据实际需求，安装电磁阀附件，如压力表、过滤器、温度传感器等，以提高系统的功能和性能。
10.进行稳定性和可靠性测试：安装完成后，进行稳定性和可靠性测试。
通过对电磁阀的正常工作和开关操作的观察，确保系统的稳定性和可靠性。
电动二通阀型号双位电动二通阀安全操作规定
电动二通阀型号双位电动二通阀安全操作规定
电动二通阀在工业、农业、建筑等领域广泛应用，是流体控制系统中必不可少的一种设备。
为了确保安全、有效地运行二通阀，制定了以下安全操作规定。
1. 工作环境
安装电动二通阀的环境应符合以下要求：
•温度应在-20℃~+60℃之间。
•相对湿度不超过90%。
•操作环境中无腐蚀性气体、悬挂物或易引起二通阀损坏的其他物质。
2. 安装与拆卸
•安装电动二通阀前，需检查电源电压及功率是否与二通阀参数相匹配。
•拆卸电动二通阀时，必须切断电源及液压系统，以免引起设备损坏及人员伤害。
3. 操作与维护
•操作电动二通阀前，必须仔细阅读说明书，熟悉二通阀的结构和性能。
•在操作中应避免过度力矩，以免二通阀出现过大的振动或扭曲。
•操作人员应注意自身安全，严禁在工作时穿着宽松的衣服、手套等。
•需进行定期的保养维护，以确保二通阀的正常工作。
4. 应急措施
•当二通阀出现紧急情况时，应立即切断电源及液压系统，并通知相关人员及时处理问题。
•如果需要紧急维修电动二通阀，必须严格遵守相关安全规定，并采取防护措施，以防止意外伤害发生。
电动二通阀是现代工业生产和生活中不可或缺的设备，只有加强安
全操作规定的宣传和贯彻执行，才能最大程度地保护设备和人员的安全，确保生产经济的发展。
EBARA模拟量二通阀说明书(ARI)20121B2811
3、极限开关被顶动，可能调整的位置不正常。
1、参考说明书，检查接线正确性。
2、用表测量电源和控制信号
3、最好由专业调试人员重新调整极限开关。
电机转动而电动调节阀不动作
4、减速箱传动齿轮或轴套磨损。
5、极限开关位置与触动板距离大，不能切断电源。阀体已到极限位置，电机轴抖动不能停止。
B．调整阀位反馈与信号的对应：
反馈信号为0 V~10V时：
⑴将阀杆到底后，微调W3，使Y=（0.0~0.10）V；
⑵将阀杆到顶后，微调W4，使Y=（9.90~10）V；
⑶重复上述过程，检查Y值，如有超差，微调W3或W4使之为满足要求。
13.
常见故障
原因
解决办法
电动调节阀不动作
1、电源是否接入，与电动调节阀所需电源是否一致？
384
591
647
毛重（kg）
205
485
445
695
748
允许ΔP(kPa)
1000
执行机构类型
ARI PREMIO
全行程时间
<150s
密封力
12000N
最大功率损耗
115VA
6.
单位：mm
DN
200
250
300
350
350A
L
600
730
850
980
980
D
340
405
460
520
520
K
295
13、道内有异物，如焊碴等，阀芯阀座被卡住。
14、芯阀座被异物划伤变形。
15、介质压力较高，执行器推力不够。常出现用于调节蒸汽或高温高压介质。
二通电磁阀安装方法
二通电磁阀安装方法
安装电磁阀的步骤如下：
1. 确定安装位置：根据实际需求，确定电磁阀的安装位置。
考虑到使用方便和维修便捷，建议选择一个较为平坦、通风良好的位置。
2. 预备工具和材料：准备好所需的工具和材料，包括螺丝刀、螺丝扳手、螺栓、垫片、密封胶等。
3. 进行配管：根据需要的管道连接方式，进行相应的配管工作。
使用管道接头、弯头等配件来连接管道，确保接口紧密，无漏水。
4. 连接电线：将电压适配器或电源线连接到电磁阀上。
根据电磁阀的接线方式，将线缆正确地连接到对应的接线端子上。
5. 固定电磁阀：将电磁阀放置在所选择的安装位置上，用螺丝将其固定在合适的位置上。
注意对其进行固定，以防止在使用过程中产生晃动或松动。
6. 定位调整：根据实际需要，调整电磁阀的定位。
确保它的开关能够顺利与配管相连，达到预期的效果。
7. 测试运行：在安装完成后，应进行一次测试运行，确认电磁阀能够正常开关，并且配管流通畅通，无泄漏等问题。
以上是一般的电磁阀安装方法，具体操作还需根据具体情况来进行调整和实施。
在进行安装前，还应参考电磁阀的安装说明书，并遵循相关安全操作规程。
DN100DN150电动球阀安装指引
执行器产品规格：
型 号 SBA06-024 24V AC SBA06-220 220V AC 运行 10VA 开关信号/浮点信号 SBA06-230 230V AC SBA06-024E 24V AC 运行 11VA DC0~10V 、 DC2~10V 、 DC0~20mA、DC4~20mA 输入讯号： 0~10V DC 工作状态： DA
DN100~DN150 电动球阀安装指南
阀体产品规格：
产品型号 SBV04F2100163F(M) SBV04F2125260F(M) SBV04F2150416F(M) 阀门形式 二通阀 二通阀 二通阀 流量系数 Kv 163 260 416 Cv 190 304 487 DN100 DN125 DN150 0.6 1.6(2.5) 阀门口径 关闭压力 (MPa) 阀体承压 (MPa)
额定电压 功 耗
控制信号
出厂预设置 频 扭 率 矩
—— 50/60Hz ≥65Nm 120s(50Hz) /100s(60Hz) 90°＜开关限位≤95° 0.5 ～ 1mm² 运作：-5 ～ +50℃ IP54 储存：- 30 ～ +70℃
运行时间(0～90º) 旋转角度 连接电线 室温限制 保护等级
接线图： a. 常规接线图 b. 内置电子卡片接线图
红色 红色 蓝色 黄色
蓝色
黄色
绿色
SINRO D03
1
DN100~DN150 电动球阀安装指南
安装图示：
唯一性安装记号槽
阀杆顶部一字槽
手动操作示意：
严禁在通电状态下进行手动操作
安装要
电动二通阀-VD72电动二通阀
电动二通阀-VD72电动二通阀————————————————————————————————作者：————————————————————————————————日期：调节阀>>电动调节阀>>电动二通阀产品名称：电动二通阀产品型号：VD72产品口径：DN65-200产品压力：0.6~10.0Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息电动二通阀概述VD72驱动器系列执行器为直行程执行器，广泛应用于供热、通风、空调系统中；与二通VEF系列或者三通VSF系列DN65—DN200调节阀门配套使用。
电动二通阀型号列表电动二通阀型号尺寸电动二通阀特点1、自动磁离合器控制装置，能在停顿的情况下产生稳定的扭力。
2、动用利用齿轮与螺杆传送，中心的齿轮采用绕中心的平面滚动轴承支撑，阀轴则采用中央螺套螺蚊连接。
3、高强度ABS阻燃工程塑料外壳，可防水及耐敲击。
4、可附辅助性手动控制杆，紧急情况下打开阀门。
5、附带阀门位置指示器，可适时清晰观察阀门开度。
电动二通阀工作原理驱动器是由可逆同步马达驱动，并带磁性离合器。
马达通过马达转子与离合器所产生的磁性作用，能在停顿的情况下产生稳定的扭力。
故此当马达没有电流通过时，能稳定地停顿在任何一点，当阀门全开或全关时磁离合器分离，停止调节。
控制器的浮态式或比例式控制信号能使马达顺时转动或逆时转动。
BAS相关设备的说明(动态平衡流量二通阀)
霍尼韦尔动态平衡电动二通阀安装调试说明一，安装时间阀体随管道一起安装；执行器及测压配件须在管道试压清洗后才可安装，建议在BA调试接线时再安装，以免现场其他专业施工不小心损坏测压配件。
二，安装人员需经过技术交底，有一定阀门安装经验，安装前应仔细阅读说明书，如果不按照说明书的内容操作，有可能会导致产品损坏。
三，阀门构成由阀体、执行器、前置感应器、专用排气阀、三通球阀、三通和旁通软管构成。
其中阀体按口径大小，DN50及以下为内螺纹BSPT连接，DN65及以上为法兰连接。
四，安装步骤及注意事项1，阀体及前置感应器阀前需安装有Y型过滤器。
阀体应水平方向安装，竖装或倾斜安装将可能导致流量测量不准确，并确保调节阀体上的箭头方向与水流方向一致，前置感应器安装在禁水端，取压孔与水平成45度夹角。
2，安装专用排气阀（两个）将排气阀的外螺纹与前置感应器的取压孔连接，注意高低压标识（高压在前标H，低压在后标L）。
3，安装三通球阀及三通（各一个）将三通球阀安装在高压侧的排气阀上，将三通安装在低压侧的排气阀上。
4，安装电动执行器将阀体的阀杆拉升至最高处，套上执行器并转动执行器的手动旋钮使连接板升到最高处，拧紧螺丝固定。
5，安装旁通软管将旁通软管接到三通球阀和三通的旁通上，锁紧。
6，排气（水管内需已注满水）用专用内六角打开高压侧三通球阀的直通，慢慢开启高压侧排气阀，排除管内气体，然后关闭此排气阀。
打开低压侧排气阀，确保水将旁通软管及直通管的气体排出，关闭此排气阀。
7，安装导压软管导压软管内为硅油，安装时需注意避免硅油泄露。
按顺序，先打开低压侧排气阀，再打开高压侧排气阀，最后关闭三通球阀的旁通。
安装完毕，可以调试。
五，接线（六芯线）注：1，如果控制器已将24VAC零线和信号零线共用，需注意区分24VAC的火线和零线。
2，信号类型可为：0/4~20mA或0/2~10VDC，需在LCD面板上设置，并选择插针方式。
六，设置LCD面板共有4个按键：SELECT、向上、向下和ENTER。
电动阀门安装的操作步骤
电动阀门安装的操作步骤随着科技的进展，越来越多的企业开始接受智能化的电动阀门，以确保工业生产过程的可控性和安全性。
电动阀门的安装不仅直接影响到其后续使用效果，而且也与工作人员的个人安全息息相关。
因此，本文将为大家介绍电动阀门安装的操作步骤。
步骤一：准备工具和材料在进行电动阀门的安装前，必需准备好相应的工具和材料，以确保工具齐全，材料不缺失。
一般来说，所需的工具紧要包括电动工具、扳手、钳子、起重器等；而所需的材料则包括连接法兰、垫片和螺栓等。
步骤二：安装电动阀门1.首先，需要将电动阀门安装在其对应的支架上。
在安装时，需要确保电动阀门在水平面上，且支架紧固坚固，防止电动阀门在运行中晃动或松动。
2.将连接法兰连接至阀门的出口，然后将垫片平均分布于法兰两侧，并使用螺栓固定住阀门和法兰。
3.随后，依此安装上接头和管道，以连接整个管线。
在安装管道时，需要避开阀门受到扭曲或过度拉伸的情况。
4.对于大型电动阀门，可能涉及到使用起重器进行升降安装。
在使用起重器时，需要注意吊点是否合理，以及吊装过程中是否有其他人员帮忙，确保吊装安全。
同时，应注意起重器的使用时长，不得超过其承重极限。
步骤三：安装电动掌控系统1.在安装电动掌控系统前，需要确认掌控器和阀门之间的连接方式以及电动阀门的信号输入方式。
在这个过程中，需要检查掌控信号是否正确，以及掌控方法是否符合阀门的操作要求。
2.确认好以上内容后，就可以开始安装电动掌控系统。
一般来说，电动掌控系统的安装方式会因厂家和型号的不同而有所区分。
但总体说来，需要将掌控器和电动阀门连接，同时进行电源接线和掌控线路接线。
在接线过程中，需要注意线路布局是否合理、线路保护是否到位，同时有互锁和检测装置等安全措施。
3.在安装完成后，还需要调试电动阀门和掌控系统，确保其实现正常运行，同时检查阀门是否开启和关闭快捷、精准。
步骤四：防腐处理防腐处理紧要是在电动阀门的部位，进行保护和喷漆处理。
这是由于电动阀门简单接触到外界物质，使其表面显现锈迹。
电动二通阀安装说明
电动二通阀安装说明电动二通阀的安装是确保系统的正常运行及性能发挥的关键步骤。
本文将详细介绍电动二通阀的安装步骤，以及注意事项和技巧。
一、准备工作在进行电动二通阀的安装之前，需要进行一些准备工作。
首先，确认所需安装的电动二通阀型号和规格是否与所需应用相匹配。
其次，检查设备和工具是否齐全，包括螺丝刀、扳手、螺丝、密封垫等。
最后，清洁安装区域，并确保没有任何杂质或障碍物。
二、安装步骤1. 断开电源：在进行电动二通阀的安装前，务必断开电源，确保自身和电动阀的安全。
2. 安装支架：根据需要的位置和安装方式，选择合适的支架，并使用螺丝将其牢固固定在安装区域上。
3. 安装电动二通阀：将电动二通阀放置在支架上，并使用螺丝将其固定在支架上。
确保阀体与支架之间没有松动。
4. 连接管道：通过正确安装管道连接螺纹，将管道与电动二通阀连接。
使用扳手适当拧紧连接螺纹，并确保不出现任何漏水问题。
5. 接线连接：根据电动二通阀的电气图纸，正确连接接线端子。
确保电源线和控制线连接正确，同时需要将接线端子牢固固定，防止松动。
6. 安装密封垫：在安装过程中，使用合适的密封垫将电动二通阀与管道之间进行完全密封。
确保垫圈没有损坏，并正确安装在连接处。
7. 固定螺丝：在完成以上步骤后，检查所有螺丝是否已牢固固定。
根据需要，可以使用扳手适当拧紧螺丝，以确保电动二通阀的稳定性和安全性。
8. 电源连接：在安装完毕后，重新连接电源。
确保电源电压与电动二通阀的额定电压相匹配。
同时，进行电源线的正确接地，以保证电气安全。
三、注意事项和技巧1. 安装前请务必阅读并理解电动二通阀的安装说明书。
根据具体情况选择合适的安装方式和位置。
2. 在安装过程中，需格外注意阀体和支架之间的固定和密封。
确保所有连接螺纹的拧紧度合适，以避免漏水或松动。
3. 安装完成后，进行一次全面的检查，包括电路连接、阀体固定、密封垫处的漏水情况等。
确保一切正常后方可投入使用。
4. 如果在安装过程中遇到问题，应及时停止操作，并咨询专业人士的意见和帮助，以确保安全和正确的安装。
如何安装电动两通阀机器原理
如何安装电动两通阀机器原理电动两通阀是专供中央空调风机盘管的配套产品，由驱动器与阀体两部分组成，驱动器由一个同步电机驱动，具备弹簧复位及手动开阀杠杆操纵功能。
据泵阀英才网专家说,电动两通阀阀体部分采用活塞式结构。
电动阀可与温控器配套使用，由温控器控制电动阀电机，使阀门开或关，实现管道冷水或热水的通或断，再通过风机盘管送风，以实现温度的自动调节。
电动两通阀注意事项维修和保养1、若阀门在泄漏，应将流体排尽或将其从系统中隔离。
2、检查是否需要更换阀芯组件。
3、若驱动器不工作或连续不断的上下走动，应更换整个驱动器。
注意事项1、安装、维修和保养之前必须先将电源切断。
2、换阀体或阀芯时必须先切断流体，打开风盘排气阀以彻底卸压方可操作。
3、使用中若阀门在泄漏，必须立即将阀门从系统中隔离并排尽流体。
4、选择普通型驱动头，一个温控器只能配一个电动阀.电动两通阀的原理及安装：1.电动两通阀用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。
2.驱动器由单相磁滞同步马达驱动，阀门弹簧复位，阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动二通阀接通交流电源而动作。
3.开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气，当室温达到温控器设定值时，温控器令电动二通阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流，通过阀门关闭和开启，使室温始终保持在温控设定的温度范围内。
4.V A7010系列电动二通阀的驱动器与阀门采用螺纹连接方式，可在阀门安装之后，再安装驱动器。
现场装配，接线灵活、方便。
驱动器之平面设计可以贴近墙面安装，占用空间小，产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内出现的高温高湿环境可靠工作。
电动两通阀的安装调试：安装前必须仔细阅读说明书，切断有关电源并必须由专业技术人员进行安装。
水流方向必须同阀体上的箭头方向相同。
阀体须位于盘管接水盘上方，以保证出现滴水时落入接水盘中。
电动二通阀的接线图器
红线为220V火线（L）直接接入温控器火线接口；
蓝线为零线(N)，盘管、二通阀、温控器串联；
绿、棕、黄、分别对应温控器接入风机盘管高中低档位；
图中黑线为二通阀火线接入温控器“开”路接口；
控制线为6色1.0平方的国标线。
注：此类二通阀为常闭，断电自动关闭水路，通电水路打开，空调开始制冷；因此大家在这种二通阀的接线过程中发现温控器的接线端“关”那个接口是不需要接线的。
缺点：空调水路打开需持续保持通电状态，因此造成驱动头使用寿命缩短；优点：价格便宜。
故障应急处理：当驱动头烧毁,一般二通阀会自动关闭，应急措施可通过驱动头上的小拉柄将二通阀强制打开以此来保证空调继续制冷或者制热。
ACTIVAL 电动二通阀 VY5100 说明书
4
4.6
229 90 125 90 18 19
4
6.6
242 103 140 105 20 19
4
10.0
246 107 155 120 20 19
4
11.5
267 129 175 140 22 19
4
16
268 130 185 150 22 19
4
18.5
70
70
82
85
300以上
*1
100以上 *1
AI-6464C
使用说明书
ACTIVAL 电动二通阀 VY5100
(JIS10K-FC200, SCS13A)
概要
阀门尺寸为1/2～3B的法兰连接的旋转式电动二通阀， 为阀门/操作器一体型。 本产品的阀门本体分①水用和②蒸气用两种，本体的 额定值是与JIS10K相对应的。另外，其操作器使用 AC24V低电压动作的可逆方向回转的同步电机。 其控制方式有：①与R7701A、R7372等比例动作电子式 调节器以及WY7111等数字式调节器组合进行比例控制 的、公称135Ω反馈电位计内置型；②与TY9000、T991 等比例动作电气式调节器组合进行比例控制的、公称 135Ω阻抗输入型；③与R7375/8等比例动作电子式调 节器以及WY7111、R20/21等数字式控制器组合进行比 例控制的、4～20mA DC输入型；④与WY7217等数字式 调节器组合进行比例控制的、2～10V DC/0～10V DC 输入型等。
F.B. Pot 阻抗输入 4～20mA
2～10V 0～10V
型号 操作器／二通阀
基本型号 控制信号 额定和材 质
VY51 1
操作器 类别
2 3 4 5
电动二通阀执行器说明书
基本型号 推力 速度(mm/s) 最大行程(mm)
输入信号
电源[V]
LDX.CFCCD 1.8
0.32
52
三浮点
24VAC/220VAC
LDX.CFCCA 1.8
0.32
52
DC4-20ma 或 DC0-10V
24VAC/220VAC
LDX.CFCCD 3.0
0.32
52三浮点ຫໍສະໝຸດ 24VAC/220VAC9.4 开关状态与设定 拨码
功能
设定值功能描述
1
工作曲线设定
OFF LIN：等线性流量特性
ON LOG：等百分比流量特性
S1 拨 码2 开 关
3
控制/反馈信号 超始点设定
工作模式设定
0：控制/阀位反馈信号起始点为 0（适用于控制/ OFF
阀位反馈信号为 0-20mA 或 0-10VDC） 20%：控制/阀位反馈信号起始点 20%（适用于控 ON 制/阀位反馈信号为 4-20mA 或 2-10VDC） RA：控制信号增大时驱动器轴伸出运行，控制信 OFF 号减小时驱动器主轴缩进运行 DA：控制信号增大时驱动器轴缩进运行，控制信 ON 号减小时驱动器主轴伸出运行
2.特点
2.1 选用合金铸铝支架，强度高、重量轻。
2.2 调整简单，便于操作。
2.3 阀门定位准确。
2.4 同步电机，低功耗。 2.5 高关断输出压力。 2.6 多种输入控制信号选择，可通过状态选择开关选择标准（DC4～20mA 或 DC0～10V）或非标
准（自行设置）控制信号。
2.7 正反作用可选。
9.功能调整
A=电机操作限位开关 S1、S2。由工厂调整，用户不应任意调整。 B=接线端子。 C=1PG9 线缆入口接头。 D=反馈电位器齿轮。由工厂调整，用户不应任意调整。 E=接地端子。 F=反馈电位器。
管道作业指导书-54电动两通阀安装
电动两通阀安装版本 2.0页码 2 of 3发行日期 2015.07.25生效日期2015.07.24复审日期1编制目的 1.1指导电动二通阀的正确安装2适用范围 2.1空调冷热水等水、气系统电动二通阀的安装3引用的标准和编制依据 3.1GB50235-2010《工业金属管道工程施工规范》 3.2GB50184-2011《工业金属管道工程施工质量验收规范》 3.3GB50236-2011《现场设备、工业管道焊接工程施工规范》 3.4GB50683-2011《现场设备、工业管道焊接工程施工质量验收规范》 3.5GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》4施工准备 4.1作业条件空调水主管路安装完成，空调机组就位安装完成，开始空调机冷热水配管 4.2技术准备4.2.1 熟悉空调机配管图纸，掌握空调机冷热水管路电动两通阀的口径、位置。
4.2.2 了解电动两通阀的连接方式（法兰、丝接）。
4.3主要机具 4.3.1 电焊机 4.3.2 套丝机 4.3.3 管钳、扳手5工艺流程6操作流程及技术要求6.1 公司的质量控制标准中，对电动阀安装进行了质量控制点进行了详细的描述，详见《ZLBZ-KTS-01空调水系统施工质量标准》 6.2 在现场施工中的实际做法电动两通阀安装版本 2.0页码 3 of 3发行日期 2015.07.25 生效日期2015.07.24 复审日期法兰电动二通阀的安装，法兰螺栓选定比法兰螺栓孔径小一号，螺栓的长度以螺母紧固后多出3~4扣即可。
法兰连接时先要将所有的螺栓连接上去，然后根据法兰连接垫片的厚度将螺母拧到可以放入垫片的宽度处，然后将垫片装进去，一定要将垫片中心和法兰连接中心对齐。
最后就是紧固螺母，紧固螺母要进行对角方向螺母的紧固。
6.3注意事项安装注意阀门的方向，要按箭头所示进行大阀门的两端要有支架支撑，避免阀门单独受力。
安装电动两通阀应注意预留执行器的安装和检修空间。
GB PN16-HT200 法兰连结型 VY51XXL ACTIVAL 电动二通阀 说明书
4-20 mA 2-10V 0-10V
型号
执行器/阀门
基本型号 控制 信号 额定/材质
VY51 1 2 3 4 5 9
执行器 类型 －
L 00
阀门 公称尺 寸/Cv 值
12 20 21 40 41 50 60 80
说明
ACTIVAL 法兰连接型电动二通阀 浮点+135 Ω反馈电位计 公称 135 Ω电阻输入 4-20 mA DC 输入，2-10 V DC 输出 2-10 V DC 输入， 2-10 V DC 输出 0-10 V DC 输入， 2-10 V DC 输出 GB PN16 [水用] 防气蚀规格 防溅型和标准扭矩型，附带端子板 （阀尺寸：DN15 至 DN80） － DN15 / Cv 值 2.5 DN25 / Cv 值 6.8 DN25 / Cv 值 10 DN40 / Cv 值 16 DN40 / Cv 值 25 DN50 / Cv 值 40 DN65 / Cv 值 65 DN80 / Cv 值 95
注：有关 ACTIVAL 产品的质量，请参见“尺寸”章节中的列表。
4
AI-6823C
选购件
项目
规格
密封接口 （型号：83104346-003） 辅助开关 （型号：83165274-002）
辅助电位计 （型号：83165275-002）
电线直径（mm）：φ7 至φ9 （防水保护必须使用密封接口）。 辅助开关数量：两个 最高施加电压/电流：30 V DC、3 A DC 开关起动开度： SW1 可在 0％（全关）到 100％之间调节
20
19
4 10.0
178 89
245 107 165 125 99
20
19
4 11.5
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
驱动电源
AC220V(+10%.15%),50Hz 功耗≤5W
电机类别
磁滞同步电机,转速 500r/min
全行程时间 开 6 秒,关 4 秒
开 8 秒,关 5 秒
驱动器规格型号和技术参数：
产品型号
额定电压
SRA2100-220 AC220V±10% SRA2100-110 AC110V±10%
SRA2100-24 AC24V±10%
常闭二通
SRV2200-15
G1/2 1.5 0.25
阀
分流三通
SRV2300-15
G1/2 1.5
阀
常闭二通
SRV2200-20
G3/4 2.5
阀
分流三通
SRV2300-20
G3/4 2.5
阀
常闭二通
SRV2200-25
G1 4.8
阀
0.25
0～60℃ -20 ～ 65
0.10
最 大 相℃
冷冻/ 2 ～ 94
对
最大相对 2.5
热水 ℃
0.10
湿度为 湿度为
不凝露 不凝露
0.06
分流三通
SRV2300-25 阀
G1 4.8 0.06
电动二通电磁阀安装尺寸：
型号
尺 寸(mm)
A
B
重量(Kg)
外形图
SRV2200-15 55
113
0.60
SRV2300-15 55
128
0.60
SRV2200-20 66
124
0.65
SRV2300-20 66
137
0.65
SRV2200-25 90
129
0.70
SRV2300-25 90
145
0.70
首页>>产品中心>>电动二通阀
一、产品说明： 螺纹调节二通阀,三通阀配以驱动控制装置后,能调节蒸汽或者采暖,通风以及空调系
统的流量,广泛应用于暖空调系统中. ①、技术指标： 1、驱动电压：220VAC（或者 12V、24V、110Ｖ） 2、功率消耗：5VA（仅在阀门启闭过程中） 3、阀体承压：1.6MPa 4、允许压差:0.6MPa 5、适用介质：冷水、热水 6、启闭时间：16 秒 7、适用介质温度：1-95℃ 8、适用环境温度：0-65℃ 9、连接方式：锥形内管螺文（也可按用户需求定制） ②、 结构特点： 1、内置触点开关，阀门启闭过程完成后电机不通电，因而寿命长、节能、并且特别安全。 2、阀体与驱动器分离，可以快速拆卸。 3、阀体结构独特，允许压差大。 4、驱动器有可供系统调试和维修使用的手动操纵杆，手动开度约 70%（向下用力推动白色手动 拔杆至底部位置并向里推即可，当电源恢复时，阀门和驱动器回到自动位置）。
功率 驱动方式
与 SRV2000 阀 门 配 净重
合动作时间
全开时间:通电后约
电向电机驱动 10 秒
7W
0.3Kg
阀门弹簧复位 关闭时间:断电后约
5秒
铜阀规格型号和技术参数：
产品型号
阀门 形式
连接 螺纹
流 量 系关 闭 压 工作
数差 介质
(KV) (MPa)
流体 温度
环境 温度
储存 温度
承压 (MPa)
电动二通阀安装
不明的情况下，企业盲目上马，一旦投机力量退出，铜价暴跌，后果将是灾难性的。 环保隐忧。姚素平说，相当一部分新上马的铜冶炼企业仍准备使用国家明令要淘汰的鼓 风炉、电炉、反射炉等，采用落后工艺炼铜，这些项目一旦投产，企业的效益暂且不论，单 就是大量的能源消耗、废渣和废气就会给能源供给和生态环境造成巨大压力。 姚素平认为，当前国家有关部门应加大对铜工业的宏观调控力度，在控制总量的同时，提高 铜冶炼行业准入门槛，优化结构，制止随意上马铜冶炼项目的行为。
产品详细信息
电动二通阀概述: VD32 驱动器系列执行器为直行程执行器，广泛应用于供热、通风、空调系统中；与二通 VET 系列
或者三通 VST 系列 DN25—DN50 调节阀门配套使用。
电动二通阀型号列表:
电动二通阀型号尺寸
电动二通阀特点: 1、自动磁离合器控制装置，能在停顿的情况下产生稳定的扭力。 2、动用利用齿轮与螺杆传送，中心的齿轮采用绕中心的平面滚动 轴承支撑，阀轴则采用中央螺套螺蚊
电动二通电磁阀应用范围及产品特点： 1.用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的 2.驱动器由单项磁滞同步马达驱动，阀门弹簧复位，阀门不工作时处于常闭状 态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动 作 3..开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气，当室温达 到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进 入风机盘管的水流，通过阀门关闭和开启，使室温始终保持在温控设定的温度 范围内。 4..ZYFT 系列电动阀的驱动器与阀门采用螺纹连接方式，可在阀门安装之后， 再安装驱动器。现场装配，接线灵活、方便。驱动器之平面设计可以贴近墙面 安装，占用空间小，产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置 内常出现的高温高湿环境可靠工作。
相关产品： VB-3000 系列螺纹电动阀
调节阀>>电动调节阀>>电动二通阀
产品名称： 电动二通阀 产品型号： VD32 产品口径： DN25-50 产品压力： 0.6~10.0Mpa 产品材质： 铸钢、不锈钢、合金钢等
生产标准：国家标准 GB、机械标准 JB、 化工标准 HG、美标 API、ANSI、德标 DIN、 日本 JIS、JPI、英标 BS 生产。阀体材质： 铜 、 铸 铁 、 铸 钢 、 碳 钢 、 WCB 、 WC6 、 WC9、20#、25#、锻钢、A105、F11、F22、 产品概括：不锈钢、304、304L、316、316L、铬钼钢、 低温钢、钛合金钢等。工作压力 1.0Mpa-50.0Mpa。工作温度：-196℃-650 ℃。连接方式：内螺纹、外螺纹、法兰、 焊接、对焊、承插焊、卡套、卡箍。驱动 方式：手动、气动、液动、电动。
产品详细信息
电动二通电磁阀概述： 本电动阀是专供中央空调风机盘管的配套产品，由驱动器与阀体两部分组
成，驱动器由一个同步电机驱动，具备弹簧复位及手动开阀杠杆操纵功能。阀 体部分采用活塞式结构。电动阀可与温控器配套使用，由温控器控制电动阀电 机，使阀门开或关，实现管道冷水或热水的通或断，再通过风机盘管送风，以 实现温度的自动调节。
1、控制方式： 浮态式控制 2、马达种类型： 带磁离合器的同步马达 3、工作电压及功耗 24VAC，50/60Hz 6.5VA 4、驱动力 3000N/4000N 5、驱动时间 170S 6、齿轮：不锈钢、黄铜、塑料 7、支架：铸铝 8、外壳：防火 ABS 工程塑料
电动二通阀环境温度
工作：-5 至+55℃ 储存：-20 至 65℃ 最大相对湿度 92%不结露
生产标准：国家标准 GB、机械标准 JB、 化工标准 HG、美标 API、ANSI、德标 DIN、 日本 JIS、JPI、英标 BS 生产。阀体材质： 铜 、 铸 铁 、 铸 钢 、 碳 钢 、 WCB 、 WC6 、 WC9、20#、25#、锻钢、A105、F11、F22、 产品概括：不锈钢、304、304L、316、316L、铬钼钢、 低温钢、钛合金钢等。工作压力 1.0Mpa-50.0Mpa。工作温度：-196℃-650 ℃。连接方式：内螺纹、外螺纹、法兰、 焊接、对焊、承插焊、卡套、卡箍。驱动 方式：手动、气动、液动、电动。
产品详细信息
电动二通阀概述
VD71 驱动器系列执行器为直行程执行器，广泛应用于供热、通风、空调系统中；与二通 VEF 系列或者三通 VSF 系列 DN65—DN200 调节阀门配套使用。
电动二通阀型号列表
电动二通阀型号尺寸
电动二通阀特点
1、自动磁离合器控制装置，能在停顿的情况下产生稳定的扭力。 2、动用利用齿轮与螺杆传送，中心的齿轮采用绕中心的平面滚动 轴承支撑，阀轴则采用中央螺套螺蚊连接。 3、高强度 ABS 阻燃工程塑料外壳，可防水及耐敲击。 4、可附辅助性手动控制杆，紧急情况下打开阀门。 5、附带阀门位置指示器，可适时清晰观察阀门开度。
连接。 3、高强度 ABS 阻燃工程塑料外壳，可防水及耐敲击。 4、可附辅助性手动控制杆，紧急情况下打开阀门。 5、附带阀门位置指示器，可适时清晰观察阀门开度。
电动二通阀工作原理: 驱动器是由可逆同步马达驱动，并带磁性离合器。马达通过马达转子与离合器所产生的磁性作用，能
在停顿的情况下产生稳定的扭力。故此当马达没有电流通过时，能稳定地停顿在任何一点，当阀门全开或 全关时磁离合器分离，停止调节。控制器的浮态式或比例式控制信号能使马达顺时转动或逆时转动。 电动二通阀技术参数:
1、控制方式：浮态式控制 2、马达种类型： 带磁离合器的同步马达 3、工作电压及功耗 24VAC，50/60Hz 5.5VA 4、驱动力 800N/1500N 5、驱动时间 120S 6、齿轮：不锈钢、黄铜、塑料 7、支架：铸铝 8、外壳：防火 ABS 工程塑料
电动二通阀环境温度:
工作：-5 至+55℃ 储存：-20 至 65℃ 最大相对湿度 92%不结露
5、B 型驱动器内置继电器，一条线控制，可配三速开关，可实现多阀并联。 ③、 电动二通阀型号对照表：
名称
型号
口径参数
L
DF-215
1/2″
DN15
90
二通
电动阀
DF-220
3/4″
DN20
95
DF-225
1″
DN25
105
DF-315
1/2″
DN15
90
三通
电动阀
DF-320
3/4″
DN20
