薄膜晶体管
半导体器件物理--薄膜晶体管(TFT) ppt课件
BTS(bias temperature stress)：VG=VD=30 V, T=55 oC;
应力作用产生缺陷态，引起C-V曲线漂移. 16 ppt课件
6. p-Si TFF的改性技术 （1）非晶硅薄膜晶化技术-----更低的温度、更大的晶粒, 进一步提高载流子迁移率. （2）除氢技术----改善稳定性. （3）采用高k栅介质----降低阈值电压和工作电压. （4）基于玻璃或塑料基底的低温工艺技术(<350 oC).
对于恒定的VDS,VGS越大,则
沟道中的可动载流子就越多,
沟道电阻就越小,ID就越大.
即栅电压控制漏电流.
对于恒定的VGS,当VDS增大时，沟道厚度从源极到漏极逐渐变 薄, 引起沟道电阻增加,导致IDS增加变缓.当VDS＞VDsat时,漏极 被夹断,而后VDS增大，IDS达到饱和.
8 ppt课件
TFT的工作原理
低载流子 迁移率
稳定性和 可靠性
TFT发展过程中遭遇 的关键技术问题？
低成本、大面 积沉膜
低温高性能半 导体薄膜技术
挑战：在玻璃或塑料基底上生长出单晶半导体薄膜！
5 ppt课件
TFT的种类
按采用半导体材料不同分为： 硅基:非晶Si-TFT,多晶硅-TFT
无机TFT 化合物:CdS-TFT,CdSe-TFT 氧化物:ZnO-TFT
V
th)V
d
1 2
V
2 d
]
(V d V g V th) …….（3）
当Vd<<Vg时,(3)式简化为I d
W L
Ci (V g V th)V d
在饱和区(Vd>Vg-Vth),将Vd＝Vg-Vth代入(3)式可得：
tft 屏原理
tft 屏原理
TFT屏原理概述
TFT（薄膜晶体管）屏是一种广泛应用于显示设备中的液晶屏幕。
它利用了液晶分子的光电效应和薄膜晶体管的电控效应来实现图像的显示。
TFT屏是由数百万个小型液晶像素组成的。
每个像素都有一个液晶分子，这些液晶分子可通过外部电场来控制其取向和透光性质。
在TFT屏技术中，液晶分子一般被夹在两个透明、平整的玻璃基板之间。
玻璃基板上的每个像素都与一个薄膜晶体管相连。
薄膜晶体管是TFT屏的关键部件之一，它起到了像素的开关控制作用。
每个像素都包含一个薄膜晶体管，通过控制薄膜晶体管的导通与否，可以控制液晶分子是否被电场激活。
当薄膜晶体管导通时，液晶分子会取向对光波的旋转和透射。
当薄膜晶体管断开时，则不会对光波产生影响。
为了实现像素的精确控制，每个像素都与一个细小的电子驱动器相连，这个驱动器可以提供准确的电压信号。
电压信号会通过相应的薄膜晶体管，进而传递给液晶分子。
根据电压信号的强弱和极性，液晶分子的取向和隔离状态会不同，最终形成一个个由像素组成的图像。
此外，TFT屏还使用了后光源技术来实现背光照明。
背光源通常是由一组发光二极管（LED）组成的，这些LED会发出均
匀的光线。
通过液晶分子的取向和透光性质，背光可以经过像素区域变得可见，从而形成图像。
总的来说，TFT屏通过控制薄膜晶体管和液晶分子的状态，利用光电效应和电控效应来实现图像的显示。
它具有响应速度快、视角广、色彩鲜艳等特点，因此被广泛应用于各类显示设备中。
薄膜晶体管的工作条件
薄膜晶体管的工作条件
薄膜晶体管（TFT）是一种用于控制液晶显示器中每个像素的电
子元件。
它的工作条件包括以下几个方面：
1. 电压条件，薄膜晶体管需要在一定的电压范围内工作。
通常，TFT需要在特定的门极电压和源极电压下才能正常工作。
这些电压
通常由显示器控制电路提供。
2. 温度条件，TFT的工作温度范围也是非常重要的。
过高或过
低的温度都可能影响其性能和稳定性。
因此，TFT通常需要在一定
的温度范围内工作，以确保其正常运行。
3. 光照条件，对于某些特定的应用，TFT的工作条件可能还会
受到光照强度和光照条件的影响。
例如，在户外使用的显示器，TFT
需要能够在强光下正常工作。
4. 电流条件，TFT需要在一定的电流条件下工作，以确保其稳
定的工作状态和响应速度。
这通常涉及到TFT的驱动电路设计和优化。
总的来说，薄膜晶体管的工作条件涉及电压、温度、光照和电流等多个方面，这些条件需要在设计和应用中得到合理的考虑和控制，以确保TFT能够正常、稳定地工作。

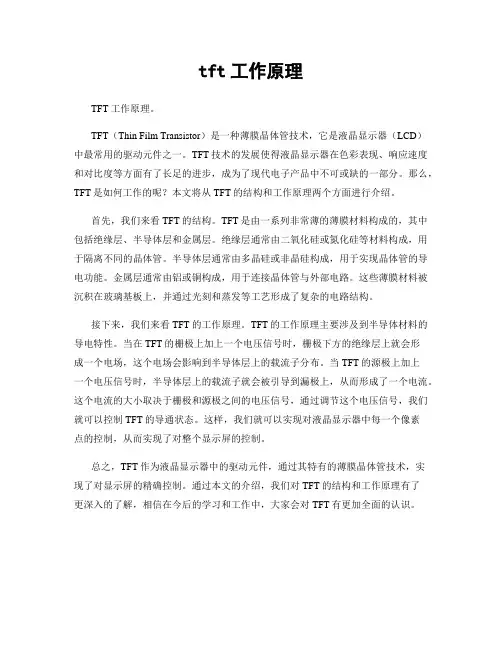

tft工作原理
tft工作原理TFT工作原理。
TFT（Thin Film Transistor）是一种薄膜晶体管技术，它是液晶显示器（LCD）中最常用的驱动元件之一。
TFT技术的发展使得液晶显示器在色彩表现、响应速度和对比度等方面有了长足的进步，成为了现代电子产品中不可或缺的一部分。
那么，TFT是如何工作的呢？本文将从TFT的结构和工作原理两个方面进行介绍。
首先，我们来看TFT的结构。
TFT是由一系列非常薄的薄膜材料构成的，其中包括绝缘层、半导体层和金属层。
绝缘层通常由二氧化硅或氮化硅等材料构成，用于隔离不同的晶体管。
半导体层通常由多晶硅或非晶硅构成，用于实现晶体管的导电功能。
金属层通常由铝或铜构成，用于连接晶体管与外部电路。
这些薄膜材料被沉积在玻璃基板上，并通过光刻和蒸发等工艺形成了复杂的电路结构。
接下来，我们来看TFT的工作原理。
TFT的工作原理主要涉及到半导体材料的导电特性。
当在TFT的栅极上加上一个电压信号时，栅极下方的绝缘层上就会形成一个电场，这个电场会影响到半导体层上的载流子分布。
当TFT的源极上加上一个电压信号时，半导体层上的载流子就会被引导到漏极上，从而形成了一个电流。
这个电流的大小取决于栅极和源极之间的电压信号，通过调节这个电压信号，我们就可以控制TFT的导通状态。
这样，我们就可以实现对液晶显示器中每一个像素点的控制，从而实现了对整个显示屏的控制。
总之，TFT作为液晶显示器中的驱动元件，通过其特有的薄膜晶体管技术，实现了对显示屏的精确控制。
通过本文的介绍，我们对TFT的结构和工作原理有了更深入的了解，相信在今后的学习和工作中，大家会对TFT有更加全面的认识。

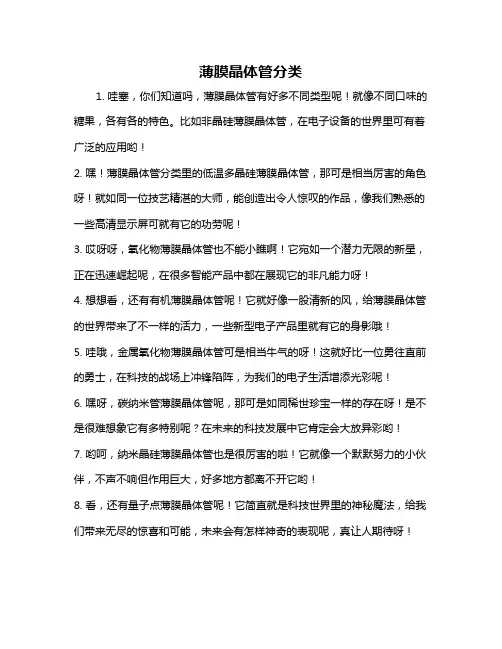

薄膜晶体管分类
薄膜晶体管分类
1. 哇塞，你们知道吗，薄膜晶体管有好多不同类型呢！就像不同口味的糖果，各有各的特色。
比如非晶硅薄膜晶体管，在电子设备的世界里可有着广泛的应用哟！
2. 嘿！薄膜晶体管分类里的低温多晶硅薄膜晶体管，那可是相当厉害的角色呀！就如同一位技艺精湛的大师，能创造出令人惊叹的作品，像我们熟悉的一些高清显示屏可就有它的功劳呢！
3. 哎呀呀，氧化物薄膜晶体管也不能小瞧啊！它宛如一个潜力无限的新星，正在迅速崛起呢，在很多智能产品中都在展现它的非凡能力呀！
4. 想想看，还有有机薄膜晶体管呢！它就好像一股清新的风，给薄膜晶体管的世界带来了不一样的活力，一些新型电子产品里就有它的身影哦！
5. 哇哦，金属氧化物薄膜晶体管可是相当牛气的呀！这就好比一位勇往直前的勇士，在科技的战场上冲锋陷阵，为我们的电子生活增添光彩呢！
6. 嘿呀，碳纳米管薄膜晶体管呢，那可是如同稀世珍宝一样的存在呀！是不是很难想象它有多特别呢？在未来的科技发展中它肯定会大放异彩哟！
7. 哟呵，纳米晶硅薄膜晶体管也是很厉害的啦！它就像一个默默努力的小伙伴，不声不响但作用巨大，好多地方都离不开它哟！
8. 看，还有量子点薄膜晶体管呢！它简直就是科技世界里的神秘魔法，给我们带来无尽的惊喜和可能，未来会有怎样神奇的表现呢，真让人期待呀！
我的观点结论：薄膜晶体管的这些分类都各有千秋，它们共同推动着科技的进步和发展，让我们的生活变得更加丰富多彩！。
薄膜晶体管
薄膜晶体管Thin Film Transistor (薄膜场效应晶体管)，是指液晶显示器上的每一液晶象素点都是由集成在其后的薄膜晶体管来驱动。
从而可以做到高速度高亮度高对比度显示屏幕信息。
TFT属于有源矩阵液晶显示器。
补充：TFT（ThinFilmTransistor）是指薄膜晶体管，意即每个液晶像素点都是由集成在像素点后面的薄膜晶体管来驱动，从而可以做到高速度、高亮度、高对比度显示屏幕信息，是目前最好的LCD彩色显示设备之一，其效果接近CRT显示器，是现在笔记本电脑和台式机上的主流显示设备。
TFT 的每个像素点都是由集成在自身上的TFT来控制，是有源像素点。
因此，不但速度可以极大提高，而且对比度和亮度也大大提高了，同时分辨率也达到了很高水平。
TFT ( Thin film Transistor，薄膜晶体管）屏幕，它也是目前中高端彩屏手机中普遍采用的屏幕，分65536 色及26 万色，1600万色三种，其显示效果非常出色。
TFT技术解析TFT(Thin Film Transistor)LCD即薄膜场效应晶体管LCD，是有源矩阵类型液晶显示器(AM-LCD)中的一种。
和TN技术不同的是，TFT的显示采用“背透式”照射方式——假想的光源路径不是像TN液晶那样从上至下，而是从下向上。
这样的作法是在液晶的背部设置特殊光管，光源照射时通过下偏光板向上透出。
由于上下夹层的电极改成FET电极和共通电极，在FET电极导通时，液晶分子的表现也会发生改变，可以通过遮光和透光来达到显示的目的，响应时间大大提高到80ms左右。
因其具有比TN-LCD更高的对比度和更丰富的色彩，荧屏更新频率也更快，故TFT俗称“真彩”。
相对于DSTN而言，TFT-LCD的主要特点是为每个像素配置一个半导体开关器件。
由于每个像素都可以通过点脉冲直接控制。
因而每个节点都相对独立，并可以进行连续控制。
这样的设计方法不仅提高了显示屏的反应速度，同时也可以精确控制显示灰度，这就是TFT色彩较DSTN更为逼真的原因。
薄膜晶体管发展历程
薄膜晶体管发展历程
薄膜晶体管（Thin-Film Transistors, TFTs）是一种半导体器件，常用于液晶显示器等场合。
以下是薄膜晶体管发展历程的列表：
1. 1962年，A. van der Ziel在论文中首次提出了薄膜晶体管的概念。
2. 1964年，Westinghouse Electric Corporation的P. Brody等人在新型氧化物绝缘膜上成功制造出一种薄膜晶体管。
3. 1970年代，日本企业NEC开始在液晶显示器中使用薄膜晶体管。
4. 1980年代，美国苹果公司开始在Macintosh电脑的显示器中使用薄膜晶体管。
5. 1990年代，薄膜晶体管在液晶电视、电子书、数码相机等产品中得到广泛应用。
6. 2001年，LG Display公司发明了一种新型薄膜晶体管技术，被称为低温多晶硅（Low Temperature Poly-Silicon, LTPS）技术，可以大幅提高液晶显示屏的分辨率和色彩鲜艳度。
7. 2010年，中国企业BOE成功开发出全球首个六代LTPS薄膜晶体管生产线，可以生产出更高品质的显示器。
8. 目前，LTPS技术已经成为制造高分辨率、高色域液晶屏幕的主流技术之一，薄膜晶体管应用范围也愈来愈广泛。
tft产品结构
tft产品结构一、什么是TFT产品TFT（薄膜晶体管）产品是一种基于薄膜晶体管技术的显示产品。
它采用薄膜晶体管来驱动液晶屏幕，使其能够显示图像和文字。
TFT产品广泛应用于电视、电脑显示器、智能手机等领域，已成为现代生活中不可或缺的一部分。
二、TFT产品的结构TFT产品的结构主要由以下几个部分组成：1. 背光源背光源是TFT产品的重要组成部分，它提供了显示屏的光源。
常见的背光源有冷阴极荧光灯（CCFL）和LED背光。
CCFL背光源具有亮度均匀、色彩还原度高等优点，但功耗较大。
LED背光源具有节能、亮度调节范围广等优势，逐渐取代了CCFL背光源成为主流。
2. 驱动电路驱动电路是TFT产品的核心部分，它负责控制薄膜晶体管的开关状态，从而控制液晶屏幕的亮暗。
驱动电路通常由源驱动器和栅驱动器组成。
源驱动器负责控制液晶像素的电流，栅驱动器负责控制液晶像素的电压。
驱动电路的设计和性能直接影响到TFT产品的显示效果和响应速度。
3. 液晶层液晶层是TFT产品的关键组成部分，它位于两片玻璃基板之间。
液晶层由液晶分子组成，液晶分子具有特殊的光学性质。
当液晶分子受到电场作用时，可以改变光的偏振状态，从而实现图像的显示。
常见的液晶材料有向列型液晶和扭曲向列型液晶。
4. 玻璃基板玻璃基板是TFT产品的支撑和保护结构，液晶层位于两片玻璃基板之间。
玻璃基板具有良好的光透过性和机械强度，能够保护液晶层不受外界损伤。
玻璃基板上还会涂上导电层和对光透明的保护层。
5. 像素点像素点是TFT产品中最小的显示单元，它由一个薄膜晶体管和一个液晶分子组成。
通过控制薄膜晶体管的开关状态，可以改变液晶分子的偏振状态，从而改变像素点的亮暗程度。
像素点的密度决定了TFT产品的分辨率和显示效果。
三、TFT产品的工作原理TFT产品的工作原理可以概括为以下几个步骤：1. 电流输入驱动电路会向液晶层中的薄膜晶体管输入电流，使其处于导通状态。
导通的薄膜晶体管会改变液晶层中液晶分子的排列方向。
薄膜晶体管的作用
薄膜晶体管的作用嘿，朋友们！今天咱就来唠唠薄膜晶体管这玩意儿的作用。
你说这薄膜晶体管啊，就像是一个神奇的小管家。
它呀，在各种电子设备里可有着举足轻重的地位呢！想想看，我们每天用的手机、电脑、电视等等这些电子产品，要是没有薄膜晶体管，那会变成啥样？那画面简直不敢想象！它就好比是乐队里的指挥家，能让各个部件协调有序地工作。
比如说手机屏幕吧，薄膜晶体管能精确地控制每一个像素点的亮暗，这样我们才能看到清晰、鲜艳的图像。
这就好像是一个超级细腻的画家，一笔一笔地勾勒出美丽的画面。
要是没有它，那屏幕不就成了模糊不清的大花脸啦？再看看电脑显示器，薄膜晶体管能让我们快速地看到各种信息，无论是玩游戏还是工作，都能给我们带来流畅的体验。
这就如同是一个跑步健将，快速地传递着信息，让我们不会有卡顿的烦恼。
而且啊，薄膜晶体管还特别“勤劳”呢！它一直在默默地工作，从不喊累。
它的存在让我们的电子世界变得丰富多彩，充满了乐趣。
你看，我们在手机上玩游戏玩得不亦乐乎，这可多亏了薄膜晶体管啊！它让游戏画面那么生动，操作那么灵敏。
要是没有它，那游戏还能好玩吗？我们在电视上看精彩的电影、电视剧，也是因为有了它，才能有那么好的视觉享受。
它不就像一个默默奉献的幕后英雄吗？虽然我们平时可能不会特别注意到它，但它却一直在为我们的电子生活保驾护航。
薄膜晶体管的作用真的是太大啦！它让我们的生活变得更加便捷、有趣。
我们能随时随地和朋友联系，能在网上学习知识，能享受各种娱乐活动，这可都离不开它呀！所以说啊，可别小看了这个小小的薄膜晶体管，它可是有着大大的能量呢！它就像一颗不起眼的小星星，却在电子的天空中闪闪发光，照亮了我们的生活。
朋友们，你们说薄膜晶体管是不是很厉害呀？。
薄膜晶体管 迟滞的正负
薄膜晶体管迟滞的正负
薄膜晶体管（Thin Film Transistor, TFT）是一种在薄膜上制造的晶体管，常用于平面显示器（例如液晶显示器，LCD）和其他电子设备中。
迟滞（Hysteresis）是指在输入信号变化时输出信号的滞后效应。
在薄膜晶体管中，迟滞通常包括正迟滞和负迟滞。
1.正迟滞：当输入信号增加时，输出信号的变化速度相对较慢，
导致输出信号在输入信号变化后仍然保持相对较高的水平。
这
种情况称为正迟滞。
2.负迟滞：相反，当输入信号减小时，输出信号的变化速度相对
较慢，导致输出信号在输入信号变化后仍然保持相对较低的水
平。
这种情况称为负迟滞。
薄膜晶体管中的迟滞效应可能由于晶体管的特性、材料和制造过程等因素引起。
迟滞可能会影响显示器的性能，因为它可能导致响应速度下降，图像稳定性降低，以及在刷新或切换显示图像时产生不希望的效果。
为了减小薄膜晶体管的迟滞效应，制造商采用一系列技术和材料改进，例如优化晶体管结构、选择合适的材料，以及改进制造工艺。
这有助于提高薄膜晶体管的性能，减小迟滞效应对显示质量的影响。
薄膜晶体管(TFT)基础知识
关于TFTThin film transistor(TFT):薄膜晶体管原理类似于MOS 晶体管，区别在于MOS 是凭借反型层导电，TFT 凭借多子的积累导电。
常见TFT 结构：底栅结构（BG ）、顶栅结构（TG ）和双栅结构（DG ）如下图所示 源极漏极有源层栅极衬底绝缘层栅极绝缘层源极漏极有源层衬底 衬底有源层漏极栅极源极绝缘层绝缘层栅极a ） BG 结构b ）TG 结构c ）DG 结构图一.常见的TFT 结构BG 特点：金属栅极和绝缘层可同时作为光学保护层，避免产生光生载流子，影响电学稳定性，通常在最上层加一层钝化层以减少外界干扰。
TG 特点：可以通过改善光刻工艺降低成本。
但要加保护层，防止背光源照射到有源层，产生光生载流子，影响电学性能。
DG 特点：可通过调节背栅电压来调整阈值电压，增加了器件的阈值稳定性。
弥补了BG 和TG 的缺点。
有报道称和C G 成反比关系，而双栅结构的C G =C BG +C TG ，所以DG 结构有较好的阈值稳定性。
表征TFT 性能的参数：1） 阈值电压：决定了器件的功耗，阈值越小越好。
2） 迁移率：表征器件的导电能力。
3） 开关电流比I On /I Off ：表征栅极对有源层的控制能力。
4） 亚阈值摆幅S:漏极电流减小一个数量级所需的栅压变化，表征TFT 的开关能力。
TFT 的发展：主要是沟道材料的变化：氢化非晶硅多晶硅金属氧化物（ZnO 和a-IGZO ）表1为以上材料的性能对比：由表1可以看出，1.非晶Si：迁移率较低，不透明，禁带宽度低，光照下不稳定。
2.多晶Si: 有较高的迁移率，但均匀性差，难大面积制备性质均匀的薄膜。
3.金属氧化物：有较高的迁移率，可见光透过率高，禁带宽度高，稳定性好。
金属氧化物ZnO和IGZO由于较高的迁移率和透光性，成为现阶段器件中主流的沟道材料。
IGZO和ZnO的性质：纯净的金属氧化物是不导电的，ZnO和IGZO的导电是在制备过程中会产生元素空位，ZnO 中既有Zn空位，又有O空位，呈弱n型半导体性质，这一性质决定了ZnO作为沟道层时在负压下阈值有较大的偏移，而IGZO主要以氧空位为主，呈强n型半导体性质，沟道层中几乎没有空穴，这使得IGZO在负压下有较好的阈值稳定性。
薄膜晶体管
薄膜晶体管目录简介发展历史现状原理发展前景图书信息简介薄膜晶体管 (英文名称为Thin-film transistor，简称TFT)是场效应晶体管的种类之一，大略的整理方式是在基板上沉积各种不同的薄膜，如半导体主动层、介电层和金属电极层。
薄膜晶体管是液晶显示器的关键器件,对显示器件的工作性能具有十分重要的作用.发展历史及现状人类对TFT的研究工作已经有很长的历史. 早在1925年,Julius Edger Lilienfeld首次提出结型场效应晶体管(FET)的基本定律,开辟了对固态放大器的研究.1933年,Lilienfeld 又将绝缘栅结构引进场效应晶体管(后来被称为 MISFET).1962 年,Weimer用多晶CaS薄膜做成TFT;随后,又涌现了用CdSe,InSb,Ge等半导体材料做成的TFT器件.二十世纪六十年代,基于低费用,大阵列显示的实际需求,TFT的研究广为兴起.1973年,Brody等人136光子技术2006年9月首次研制出有源矩阵液晶显示(AMLCD),并用CdSe TFT作为开关单元.随着多晶硅掺杂工艺的发展,1979年后来许多实验室都进行了将 AMLCD LeComber,Spear和Ghaith 用a-Si:H做有源层,做成TFT 器件.以玻璃为衬底的研究.二十世纪八十年代,硅基TFT在AMLCD 中有着极重要的地位,所做成的产品占据了市场绝大部分份额.1986年Tsumura等人首次用聚噻吩为半导体材料制备了有机薄膜晶体管(OTFT),OTFT技术从此开始得到发展.九十年代,有机半导体材料作为活性层成为新的研究热点.由于在制造工艺和成本上的优势,OTFT被认为将来极可能应用在LCD,OLED的驱动中.近年来,OTFT的研究取得了突破性的进展.1996 年,飞利浦公司采用多层薄膜叠合法整理了一块15微克变成码发生器(PCG);即使当薄膜严重扭曲,仍能正常工作.1998 年,无定型金属氧化物锆酸钡作为并五苯有机薄膜晶体管的栅绝IBM 公司用一种新型的具有更高的介电常数缘层,使该器件的驱动电压降低了4V,迁移率达到0.38cm2V-1s-1.1999年,Bell实验室的Katz和他的研究小组制得了在室温下空气中能稳定存在的噻吩薄膜,并使器件的迁移率达到0.1cm2V-1s-1.Bell实验室用并五苯单晶制得这向有机集成了一种双极型有机薄膜晶体管, 该器件对电子和空穴的迁移率分别达到2.7cm2V-1s-1和1.7cm2V-1s-1,电路的实际应用迈出了重要的一步.最近几年,随着透明氧化物研究的深入,以ZnO,ZIO等半导体材料作为活性层整理薄膜晶体管,因性能改进显着也吸引了越来越多的兴趣.器件制备工艺很广泛,比如:MBE,CVD,PLD等,均有研究.ZnO-TFT 技术也取得了突破性进展.2003 年,Nomura等人使用单晶 InGaO3(ZnO)5获得了迁移率为80 cm2V-1s-1的TFT器件.美国杜邦公司采用真空蒸镀和掩膜挡板技术在聚酰亚铵柔性衬底上开发了ZnO-TFT,这是在聚酰亚铵柔性衬底上首次研制成功了高迁移率的ZnO-TFT,这预示着在氧化物TFT子迁移率为50cm2V-1s-1.2006 年,Cheng领域新竞争的开始.2005年,ChiangHQ等人利用ZIO作为活性层制得开关比10薄膜晶体管.HC等人利用CBD方法制得开关比为105,迁移率为0.248cm2V-1s-1的TFT,这也显示出实际应用的可能.[1]原理薄膜晶体管是一种绝缘栅场效应晶体管.它的工作状态可以利用 Weimer表征的单晶硅MOSFET工作原理来描述.以n沟MOSFE为例. 当栅极施以正电压时,栅压在栅绝缘层中产生电场,电力线由栅电极指向半导体表面,并在表面处产生感应电荷.随着栅电压增加,半导体表面将由耗尽层转变为电子积累层,形成反型层.当达到强反型时(即达到开启电压时),源,漏间加上电压就会有载流子通过沟道.当源漏电压很小时,导电沟道近似为一恒定电阻,漏电流随源漏电压增加而线性增大.当源漏电压很大时,它会对栅电压产生影响,使得栅绝缘层中电场由源端到漏端逐渐减弱,半导体表面反型层中电子由源端到漏端逐渐减小,沟道电阻随着源漏电压增大而增加.漏电流增加变得缓慢,对应线性区向饱和区过渡.当源漏电压增到一定程度,漏端反型层厚度减为零,电压在增加,器件进入饱和区.在实际LCD生产中,主要利用a-Si:H TFT的开态(大于开启电压)对像素电容快速充电,利用关态来保持像素电容的电压,从而实现快速响应和良好存储的统一.发展前景未来TFT技术将会以高密度,高分辨率,节能化,轻便化,集成化为发展主流,从本文论述的薄膜晶体管发展历史以及对典型 TFT 器件性能分析来看,虽然新型OTFT,ZnO-TFT的研究已经揭示出优良的特性,甚至有的已经开始使用化,但实现大规模的商业化以及进一步降低成本等方面,还需要很多努力.因此在很长一段时间内将会与硅基材料器件并存.我国大陆的显示技术处于刚开始阶段,对新型TFT器件的研发以及显示技术的应用带来了重大的机遇和挑战.相信在不久的将来,OTFT和ZnO-TFT等新型器件为基础的产品会推动下一代光电子学的突飞猛进.图书信息书名：薄膜晶体管出版社: 电子工业出版社; 第1版 (2008年3月1日)平装: 450页正文语种: 简体中文开本: 16商品尺寸: 23.4 x 18.2 x 2.4 cm品牌: 电子工业出版社发行部TFT是如何工作的?TFT也就是薄膜晶体管，是用来主动控制每一个像素光通过量的元件。
薄膜晶体管
薄膜晶体管概念
薄膜晶体管（英语：Thin-Film Transistor，缩写：TFT），是场效应晶体管的种类之一，大略的制作方式是在基板上沉积各种不同的薄膜，如半导体主动层、介电层和金属电极层。
TFT是在基板 (如是应用在液晶显示器，则基板大多使用玻璃) 上沉积一层薄膜当做通道区。
大部份的TFT是使用氢化非晶硅 (a-Si:H) 当主要材料，因为它的能阶小于单晶硅 (Eg =1.12eV)，也因为使用a-Si:H当主要材料，所以TFT大多不是透明的。
另外，TFT常在介电、电极及内部接线使用铟锡氧化物 (ITO) ，ITO则是透明的材料。
因为TFT基板不能忍受高的退火温度，所以全部的沉积制程必须在相对低温下进行。
如化学气相沉积、物理气相沉积 (大多使用溅镀技术) 都是常使用的沉积制程。
如要制作透明的TFT，第一个被研究出来的方法是使用氧化锌材料，此项技术由奥勒岗州立大学的研究员于2003年时发表。
很多人都知道薄膜晶体管主要的应用是TFT LCD，液晶显示器技术的一种。
晶体管被作在面板里，这样可以减少各pixel间的互相干扰并增画面稳定度。
大略是从2004年开始，大部份便宜的彩色LCD屏幕都是使用TFT技术的。
连在乳线和癌症X-ray检查的数位X-ray摄影技术上也很常使用TFT面板。
新的AMOLED (主动阵列OLED) 屏幕也内建了TFT层。
[。
有机薄膜晶体管的性能研究与优化
有机薄膜晶体管的性能研究与优化有机薄膜晶体管（OFT）是一种新型的半导体材料，具有低成本、易加工、柔韧性等优点，非常适合于大面积、低功耗、可穿戴电子设备等领域。
在OFT的研究中，性能是一个非常重要的指标。
本文将详细介绍OFT的性能研究、性能优化以及未来的发展方向。
一、有机薄膜晶体管的性能研究在OFT的性能研究中，主要关注三个方面：载流子传输特性、界面特性和结构性质。
1. 载流子传输特性载流子传输特性是评价OFT电学性能的关键指标。
通过比较不同OFT材料的载流子传输特性，可以选择出性能较好的材料。
目前，研究人员主要依靠两种材料进行OFT的传输特性研究：聚合物和结晶有机材料。
其中，聚合物材料主要采用场效应管传输测量来评价其电学性能；而结晶有机材料则通过引入尺寸效应来提高其载流子传输。
2. 界面特性界面特性是影响OFT性能的另一个重要因素。
在OFT的研究中，主要关注两种界面：有机-金属界面和有机-有机界面。
针对有机-金属界面，研究人员通过表面修饰和金属电极表面覆盖薄膜等方法来改变界面的特性，以提高OFT的性能。
而对于有机-有机界面，研究人员则通过胶原纤维等有机化学物质来改善界面的质量，以增强OFT的传输性能。
3. 结构性质结构性质是OFT性能研究中的另一个关键因素。
OFT材料的结构性质对其载流子传输、界面特性等方面都有着很大影响。
目前，研究人员主要利用微观纳米结构、异构分子和有序聚集物等结构来提高OFT的传输性能。
二、有机薄膜晶体管的性能优化在OFT的性能研究基础上，可以针对其性能缺陷进行优化。
目前，主要从以下几个方面进行优化：1. 材料选择与配方设计材料的选择与配方设计对OFT的性能影响极大。
合理的材料选择和配方设计，能够显著提高OFT的载流子传输效率、电子迁移率等性能指标。
目前，一些研究机构还在不断研究新的材料体系以及更好的配方设计方案。
2. 界面的优化与控制在OFT的研究中，界面的优化和控制也是重要的优化方向。
薄膜晶体管工作原理
薄膜晶体管工作原理
薄膜晶体管是一种基于薄膜技术制造的晶体管器件。
其工作原理是利用半导体材料的特性来控制电流的流动。
薄膜晶体管由四个主要部分组成：源极（Source）、栅极（Gate）、漏极（Drain）和绝缘层（Insulator）。
源极和漏极之间通过绝缘层进行隔离，而栅极则位于绝缘层上。
当外加正向电压施加在栅极上时，绝缘层下形成了一个电子薄膜，并且在绝缘层与栅极之间形成了一个电子导向区域。
这个区域中的自由电子受到栅极电场的作用而被吸引向绝缘层下的电子薄膜。
在绝缘层下的电子薄膜中，电子可以流动。
当源极和漏极之间施加一定的电压时，电子就会从源极流向漏极。
同时，栅极的电场控制了电子的流动速度和流动方向。
通过控制栅极电压的大小和极性，薄膜晶体管可以调控电流的大小和流动方向。
这使得薄膜晶体管能够被用作开关或放大器等电子器件的基础。
总的来说，薄膜晶体管的工作原理是通过控制栅极电压来控制电流的流动，实现对电子器件的控制和调节。
这种工作原理使得薄膜晶体管成为现代电子技术中不可或缺的重要组成部分。
薄膜晶体管原理及应用pdf董承远
薄膜晶体管原理及应用pdf董承远薄膜晶体管是一种半导体器件，是现代电子技术中的重要元件之一。
它常常被用于电子器件中，比如说计算机、手机和平板电脑等。
本文将围绕着“薄膜晶体管原理及应用pdf董承远”这一话题，介绍薄膜晶体管的原理及其应用。
第一步：薄膜晶体管的原理薄膜晶体管是一种非常薄的半导体材料，它由源、漏和栅三个区域组成。
其中，源和漏是由导体材料组成，栅则是由半导体材料组成。
当电压施加到栅电极上时，栅电极下的半导体材料会形成一个导电通路，从而导致电子流从源极流向漏极。
这个过程就是薄膜晶体管的开关过程，也就是它的特点之一。
薄膜晶体管的特点还在于它的速度非常快，因为它非常小。
这使得薄膜晶体管成为现代电子技术中非常重要的元件之一。
同时，它还有很高的集成度，也就是可以把很多薄膜晶体管集成在一起，从而构成更为复杂的电路。
第二步：薄膜晶体管的应用薄膜晶体管可以应用于极其广泛的领域。
其中最常见的就是我们所用的电子设备，比如计算机和手机。
在计算机中，薄膜晶体管可以被用于CPU中。
CPU是计算机中最为核心的处理器，它通过执行指令来完成计算机中的数据处理工作。
而薄膜晶体管可以被用来制造CPU中的开关，即使CPU能够高速地进行计算和处理。
在手机中，薄膜晶体管同样也占据着重要的地位。
比如说，它可以被用来制造手机中的屏幕。
在手机屏幕中，每个像素点都需要一个开关来控制颜色和亮度，而这个开关就可以通过薄膜晶体管来控制。
除了计算机和手机，薄膜晶体管还可以被应用在其他许多领域中。
比如说，它可以被用来制造电子测量设备中的放大器和开关，从而提高测量的精度和灵敏度。
它还可以被用来制造LED等发光二极管，从而实现更为明亮和耐用的照明灯具。
总结薄膜晶体管是一种非常重要的半导体器件，具有非常广泛的应用范围。
在本文中，我们详细介绍了薄膜晶体管的原理及其应用。
通过了解薄膜晶体管的工作原理和应用领域，我们可以更好地理解现代电子技术的发展趋势，同时也可以更好地应用这一技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
薄膜晶体管的定义：Thin Film Transistor (薄膜场效应晶体管)，是指液晶显示器上的每一液晶象素点都是由集成在其后的薄膜晶体管来驱动。
从而可以做到高速度高亮度高对比度显示屏幕信息。
TFT属于有源矩阵液晶显示器。
补充：TFT（ThinFilmTransistor）是指薄膜晶体管，意即每个液晶像素点都是由集成在像素点后面的薄膜晶体管来驱动，从而可以做到高速度、高亮度、高对比度显示屏幕信息，是目前最好的LCD彩色显示设备之一，其效果接近CRT显示器，是现在笔记本电脑和台式机上的主流显示设备。
TFT的每个像素点都是由集成在自身上的TFT来控制，是有源像素点。
因此，不但速度可以极大提高，而且对比度和亮度也大大提高了，同时分辨率也达到了很高水平。
TFT ( Thin film Transistor，薄膜晶体管）屏幕，它也是目前中高端彩屏手机中普遍采用的屏幕，分65536 色及26 万色，1600万色三种，其显示效果非常出色。
平板显示器种类：经过二十多年的研究、竞争、发展，平板显示器已进入角色，成为新世纪显示器的主流产品，目前竞争最激烈的平板显示器有四个品种：1、场致发射平板显示器（FED）；2、等离子体平板显示器（PDP）；3、有机薄膜电致发光器（OEL）；4、薄膜晶体管液晶平板显示器（TFT-LCD）。
场发射平板显示器原理类似于CRT，CRT只有一支到三支电子枪，最多六支，而场发射显示器是采用电子枪阵列（电子发射微尖阵列，如金刚石膜尖锥），分辨率为VGA（640×480×3）的显示器需要92.16万个性能均匀一致的电子发射微尖，材料工艺都需要突破。
目前美国和法国有小批量的小尺寸的显示屏生产，用于国防军工，离工业化、商业化还很远。
等离子体发光显示是通过微小的真空放电腔内的等离子放电激发腔内的发光材料形成的，发光效应低和功耗大是它的缺点（仅1.2lm/W，而灯用发光效率达80lm/ W以上，6瓦/每平方英寸显示面积），但在102～152cm对角线的大屏幕显示领域有很强的竞争优势。
业内专家分析认为，CRT、LCD和数字微镜(DMD)3种投影显示器可以与PDP竞争，从目前大屏幕电视机市场来看，CRT投影电视价格比PDP便宜，是PDP最有力的竞争对手，但亮度和清晰度不如PDP，LCD和DMD投影的象素和价格目前还缺乏竞争优势。
尽管彩色PDP在像质、显示面积和容量等方面有了明显提高，但其发光效率、发光亮度、对比度还达不到直观式彩色电视机的要求，最重要的是其价格还不能被广大家用消费者所接受，这在一定程度上制约了彩色PDP 市场拓展。
目前主要在公众媒体展示场合应用开始普遍起来。
半导体发光二极管（LED）的显示方案由于GaN蓝色发光二极管的研制成功，从而一举获得了超大屏幕视频显示器市场的绝对控制权，但是这种显示器只适合做户外大型显示，在中小屏幕的视频显示器也没有它的市场。
显示器产业的专家一直期望有机薄膜电致发光材料能提供真正的象纸一样薄的显示器。
有机薄膜电致发光真正的又轻又薄，低功耗广视角，高响应速度（亚微妙）的固体平板显示器。
大规模工业生产的成本很低，使用寿命目前只有几千小时。
OLE D在可以预见的将来将首先应用作为TFT-LCD的主要竞争对手，但目前还处于研究试制阶段。
液晶平板显示器，特别TFT-LCD，是目前唯一在亮度、对比度、功耗、寿命、体积和重量等综合性能上全面赶上和超过CRT的显示器件，它的性能优良、大规模生产特性好，自动化程度高，原材料成本低廉，发展空间广阔，将迅速成为新世纪的主流产品，是21世纪全球经济增长的一个亮点。
TFT工作原理：（1）TFT是如何工作的TFT就是“Thin Film Transistor”的简称，一般代指薄膜液晶显示器，而实际上指的是薄膜晶体管（矩阵）——可以“主动的”对屏幕上的各个独立的象素进行控制，这也就是所谓的主动矩阵TFT（active matrix TFT）的来历。
那么图象究竟是怎么产生的呢？基本原理很简单：显示屏由许多可以发出任意颜色的光线的象素组成，只要控制各个象素显示相应的颜色就能达到目的了。
在TFT LCD中一般采用背光技术，为了能精确地控制每一个象素的颜色和亮度就需要在每一个象素之后安装一个类似百叶窗的开关，当“百叶窗”打开时光线可以透过来，而“百叶窗”关上后光线就无法透过来。
当然，在技术上实际上实现起来就不像刚才说的那么简单。
LCD（Liquid Crystal Display）就是利用了液晶的特性（当加热时为液态，冷却时就结晶为固态），一般液晶有三种形态：类似粘土的层列（Smectic）液晶类似细火柴棒的丝状（Nematic）液晶类似胆固醇状的（Cholestic）液晶液晶显示器使用的是丝状，当外界环境变化它的分子结构也会变化，从而具有不同的物理特性——就能够达到让光线通过或者阻挡光线的目的——也就是刚才比方的百叶窗。
大家知道三原色，所以构成显示屏上的每个象素需上面介绍的三个类似的基本组件来构成，分别控制红、绿、蓝三种颜色。
目前使用的最普遍的是扭曲向列TFT液晶显示器（Twisted Nematic TFT LC D），下图就是解释的此类TFT显示器的工作原理。
现存的技术差别很大，我们将会在本文的第二部分中详细介绍。
在上、下两层上都有沟槽，其中上层的沟槽是纵向排列，而下层是横向排列的。
而下层是横向排列的。
当不加电压液晶处于自然状态，从发光图2a扭曲向列TFT显示器工作原理图示意图层发散过来的光线通过夹层之后，会发生90度的扭曲，从而能在下层顺利透过。
当两层之间加上电压之后，就会生成一个电场，这时液晶都会垂直排列，所以光线不会发生扭转——结果就是光线无法通过下层。
2 、TFT的技术特点TFT技术是二十世纪九十年代发展起来的，采用新材料和新工艺的大规模半导体全集成电路制造技术，是液晶（LC）、无机和有机薄膜电致发光（EL和OEL）平板显示器的基础。
TFT是在玻璃或塑料基板等非单晶片上（当然也可以在晶片上）通过溅射、化学沉积工艺形成制造电路必需的各种膜，通过对膜的加工制作大规模半导体集成电路（LSIC）。
采用非单晶基板可以大幅度地降低成本，是传统大规模集成电路向大面积、多功能、低成本方向的延伸。
在大面积玻璃或塑料基板上制造控制像元（L C或OLED）开关性能的TFT比在硅片上制造大规模IC的技术难度更大。
对生产环境的要求（净化度为100级），对原材料纯度的要求（电子特气的纯度为99.99998 5％），对生产设备和生产技术的要求都超过半导体大规模集成，是现代大生产的顶尖技术。
其主要特点有：（1）大面积：九十年代初第一代大面积玻璃基板（300mm×400mm）TFT-LCD 生产线投产，到2000年上半年玻璃基板的面积已经扩大到了680mm×880mm），最近950mm×1200mm的玻璃基板也将投入运行。
原则上讲没有面积的限制。
（2）高集成度：用于液晶投影的1.3英寸TFT芯片的分辨率为XGA含有百万个象素。
分辨率为SXGA（1280×1024）的16.1英寸的TFT阵列非晶体硅的膜厚只有50nm，以及TAB ON GLASS和SYSTEM ON GLASS技术，其IC的集成度，对设备和供应技术的要求，技术难度都超过传统的LSI。
（3）功能强大：TFT最早作为矩阵选址电路改善了液晶的光阀特性。
对于高分辨率显示器，通过0-6V范围的电压调节（其典型值0.2到4V），实现了对象元的精确控制，从而使LCD实现高质量的高分辨率显示成为可能。
TFT-LCD是人类历史上第一种在显示质量上超过CRT的平板显示器。
现在人们开始把驱动IC集成到玻璃基板上，整个TFT的功能将更强大，这是传统的大规模半导体集成电路所无法比拟的。
（4）低成本：玻璃基板和塑料基板从根本上解决了大规模半导体集成电路的成本问题，为大规模半导体集成电路的应用开拓了广阔的应用空间。
（5）工艺灵活：除了采用溅射、CVD（化学气相沉积）MCVD（分子化学气相沉积）等传统工艺成膜以外，激光退火技术也开始应用，既可以制作非晶膜、多晶膜，也可以制造单晶膜。
不仅可以制作硅膜，也可以制作其他的Ⅱ-Ⅵ族和Ⅲ-Ⅴ族半导体薄膜。
（6）应用领域广泛，以TFT技术为基础的液晶平板显示器是信息社会的支柱产业，也技术可应用到正在迅速成长中的薄膜晶体管有机电致发光(TFT-OLED)平板显示器也在迅速的成长中。
3、TFT-LCD的主要特点：随着九十年代初TFT技术的成熟，彩色液晶平板显示器迅速发展，不到10年的时间，TFT-LCD迅速成长为主流显示器，这与它具有的优点是分不开的。
主要特点是：（1）使用特性好：低压应用，低驱动电压，固体化使用安全性和可靠性提高；平板化，又轻薄，节省了大量原材料和使用空间；低功耗，它的功耗约为CRT显示器的十分之一，反射式TFT-LCD甚至只有CRT的百分之一左右，节省了大量的能源；TFT-LCD产品还有规格型号、尺寸系列化，品种多样，使用方便灵活、维修、更新、升级容易，使用寿命长等许多特点。
显示范围覆盖了从1英寸至40英寸范围内的所有显示器的应用范围以及投影大平面，是全尺寸显示终端；显示质量从最简单的单色字符图形到高分辨率，高彩色保真度，高亮度，高对比度，高响应速度的各种规格型号的视频显示器；显示方式有直视型，投影型，透视式，也有反射式。
（2）环保特性好：无辐射、无闪烁，对使用者的健康无损害。
特别是TFT-LCD 电子书刊的出现，将把人类带入无纸办公、无纸印刷时代，引发人类学习、传播和记栽文明方式的革命。
（3）适用范围宽，从-20℃到+50℃的温度范围内都可以正常使用，经过温度加固处理的TFT-LCD低温工作温度可达到零下80℃。
既可作为移动终端显示，台式终端显示，又可以作大屏幕投影电视，是性能优良的全尺寸视频显示终端。
（4）制造技术的自动化程度高，大规模工业化生产特性好。
TFT-LCD产业技术成熟，大规模生产的成品率达到90%以上。
（5）TFT-LCD易于集成化和更新换代，是大规模半导体集成电路技术和光源技术的完美结合，继续发展潜力很大。
目前有非晶、多晶和单晶硅TFT-LCD，将来会有其它材料的TFT，既有玻璃基板的又有塑料基板。
薄膜晶体管液晶显示器TFT-LCD2006-6-29 一、产品概述薄膜晶体管液晶显示器(TFT-LCD)是液晶显示器中最重要的一种,其产值和影响力在液晶显示器家族中有着举足轻重的地位。
广泛应用于电视机、笔记本电脑、监视器、手机等各个方面。
TFT-LCD根据薄膜晶体管材料的不同，又分为非晶硅TFT（a-Si TFT）、多晶硅（p-Si TFT）和单晶硅MOSFET（c-Si MOSFET）,后者形成的LCD被用于LCOS（Liquid Crystal on Silcon）技术。
