YHL500矿用本安型超声波流量计说明书
kj514矿用本安型数据转换器(套路由)
KJ514-Z矿用本安型数据转换器使用说明书维修时不得改变本安电路和与本安电有关的元、器件的电气参数、规格和型号！严禁使用本说明书规定外的电池！一、概述1.1、用途及特点KJ514-Z矿用本安型数据转换器（以下简称转换器）是对综采工作面综采支架工作阻力进行实时监测、显示、存储和传输的集微处理控制和计算机技术于一体的自动化监测设备。
1.2、使用环境a)、环境温度：0℃-+40℃b)、平均相对湿度：小于96%RH（+25℃）c)、大气压力：80Kpa-110Kpa;d)、煤矿井下有瓦斯，煤尘等爆炸危险的环境；e)、无强烈震动和冲击的地方；f)、无破坏金属和绝缘材料的腐蚀性气体的地方；g)、无滴水的地方。
二、工作形式通讯分站将转换器监测数据打包，传到井上转换设备并连接到服务器，通过服务器软件，实时监测井下测点压力变化情况。
或者是通过通讯分站实时将监测数据传到用户原有系统,接入服务器进行监测。
转换器同时具有网络覆盖的作用，实现其他转换器器的数据转发。
三、主要技术指标a)、转换器由外部本安电源供电：12V/50mAb)、显示：3位LED数码管显示c)、量程：0～60Mpa 误差：≤± 1.5%F.S.d)、测量点数：2点e)、与监测通讯分站通讯：1）传输方式： 2.4G无线通信; 2）传输速率：20K bps； 3）发射功率：0-20dBm/mf)、引压孔：Φ10（KJ10国标）g)、测量密度：可配置h)、显示当前压力值时启动方式：按键/光控四、安装a)将转换器安装在支架安全位置（应避免煤块砸落）。
将被测压力腔通过高压油管与转换器的测孔相连接.安装完毕后，需要用矿用本安型数据采集仪设定一下转换器的编号（此编号具有唯一性，不可重复）。
b) 转换器应采用吊挂安装，应尽量保证与上一级设备可视，以实现稳定可靠的信号传输。
五、使用、操作当按下“启动键”时，“LED显示窗”轮流显示当前压力腔的压力值。
此时，LED依次显示：【001】（传感器编号）；【P—1】（表示左通道）、【00.0】（当前左通道压力值）；【P—2】（表示右通道）、【00.0】（当前右通道压力值）。

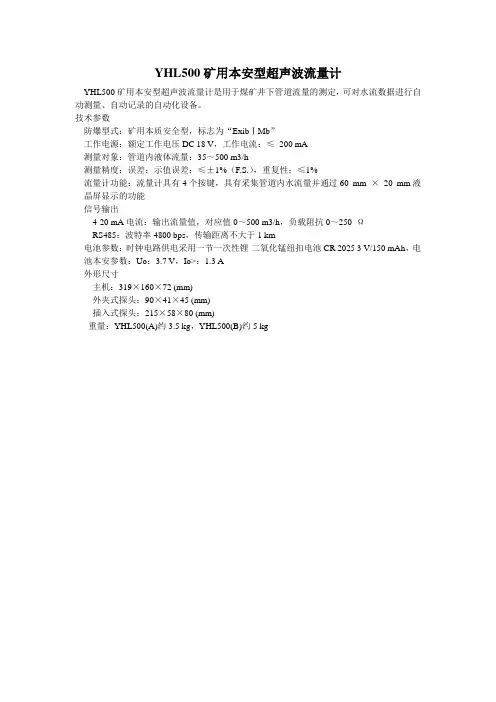

YHL500矿用本安型超声波流量计
YHL500矿用本安型超声波流量计
YHL500矿用本安型超声波流量计是用于煤矿井下管道流量的测定，可对水流数据进行自动测量、自动记录的自动化设备。
技术参数
防爆型式：矿用本质安全型，标志为“ExibⅠMb”
工作电源：额定工作电压DC 18 V，工作电流：≤200 mA
测量对象：管道内液体流量：35～500 m3/h
测量精度：误差：示值误差：≤±1%（F.S.），重复性：≤1%
流量计功能：流量计具有4个按键，具有采集管道内水流量并通过60 mm ×20 mm液晶屏显示的功能
信号输出
4-20 mA电流：输出流量值，对应值0～500 m3/h，负载阻抗0～250 Ω
RS485：波特率4800 bps，传输距离不大于1 km
电池参数：时钟电路供电采用一节一次性锂-二氧化锰纽扣电池CR 2025 3 V/150 mAh，电池本安参数：Uo：3.7 V，Io>：1.3 A
外形尺寸
主机：319×160×72 (mm)
外夹式探头：90×41×45 (mm)
插入式探头：215×58×80 (mm)
重量：YHL500(A)约3.5 kg，YHL500(B)约5 kg。
超声波流量计操作手册
河北省天然气有限责任公司
□管理办法 □工作标准 □其他 版 本 A 版 生效日期 2010年 文件编号：
标 题:超声波流量计操作规程 页 码 第1页 共1页
编制单位: 运行保障部
编制：王磊 审核：李晖 批准：陆阳 1.目的
规范公司人员的操作，避免误操作制定本规程。
2.适用范围
适用于河北天然气公司的各分子公司。
3.超声波流量计启动操作
3.1检查超声波流量计的电源线和信号线是否安装正确。
3.2检查超声波流量计处的压力变送器与温度变送器安装、接线是否正确。
3.3检查SPU(信号处理单元)的进线。
3.4检查法兰及管线连接处有无泄漏。
3.5接通流量计算机电源。
3.6缓开超声波流量计上游阀门，然后再开流量计下游阀门，流量计启动。
4.超声波流量计关闭操作
4.1关闭超声波流量计上游阀门，切断气源。
4.2关闭超声波流量计下游阀门。
4.3关闭流量计算机电源。
5.超声波流量计的维护
5.1超声波流量计运行时注意声道的效率，如果没有达到100%，请检查声道.
5.2长时间不使用超声波流量计应关闭其流量计算机电源。
5.3如果超声波流量计长时没有运行，启动前应仔细检查接线和各连接点有无漏气现象。
手持式超声波流量计(中文)说明书
目录1.概述 (1)§1.1 引言 (1)§1.2 特点 (1)§1.3工作原理 (1)§1.4 各部分名称： (2)§1.5典型用途 (5)§1.6 数据的完整性和内置时钟 (5)§1.7 产品的识别 (6)§1.8 参数、规格 (6)2.开始测量 (7)§2.1 内置电池 (7)§2.2 通电 (7)§2.3 键盘 (8)§2.4 菜单窗口 (8)§2.5菜单窗口简介 (9)§2.6 参数设置步骤 (9)§2.7 传感器安装位的选择 (10)§2.8 传感器的安装 (12)§2.8.1 传感器的安装距离 (12)§2.8.2 V方式安装传感器 (12)§2.8.3 Z方式安装传感器 (13)§2.8.4 W方式安装传感器 (14)§2.8.5 N方式安装传感器 (14)§2.9 检查安装 (15)§2.9.1 信号强度 (15)§2.9.2 信号质量（信号良度） (15)§2.9.3 总的传输时间和时差 (15)§2.9.4 传输时间比 (16)§3.1 怎样判断流量计是否工作正常 (17)§3.1 怎样判断管道内的液体流动方向 (17)§3.3 怎样改变系统的测量单位制 (17)§3.4 怎样选择流量单位 (17)§3.5怎样选择累积器倍乘因子 (17)§3.6 怎样打开和关闭累积器 (17)§3.7怎样实现流量累积器清 (17)§3.8怎样恢复出厂设置 (17)§3.9怎样使用阻尼器稳定流量显示 (18)§3.10怎样使用零点切除避免无效累积 (18)§3.11 怎样静态校准零点 (18)§3.12怎样修改仪表系数（标尺因子）标定校准 (18)§3.13怎样使用密码保护 (18)§3.14 怎样使用内置数据记录器 (18)§3.15 怎样使用频率输出功能 (19)§3.16怎样设置累积脉冲输出 (19)§3.17怎样产生输出报警信号l (19)§3.18怎样使用蜂鸣器 (20)§3.19怎样使用OCT输出 (20)§3.20怎样修改日期时间 (20)§3.21怎样调整LCD显示器的对比度 (20)§3.22怎样使用RS232/RS485串行口 (20)§3.23怎样查看每日、每月、每年流量 (20)§3.24 怎样使用工作计时器 (20)§3.25怎样使用手动累积器 (21)§3.27 怎样了解电池剩余电量的工作时间 (21)§3.28 怎样给电池充电 (21)§3.26怎样查看电子序列号和其他细节 (21)4.菜单窗口详解 (22)§5.1硬件上电自检信息及原因对策 (27)§5.2工作时错误代码（状态代码）原因及解决办法 (27)§5.3 其他常见问题问答 (28)6. 联网使用及通信协议 (30)§6.1 概述 (30)§6.2 流量计串行口定义 (30)§6.3 通信协议 (30)§6.4 功能前缀和功能符号 (31)§6.5 键值编码 (32)7. 质量保证及服务维修支持 (34)§7.1 质量保证 (34)§7.2 公司服务 (34)§7.2 软件升级服务 (34)1.概述§1.1 引言欢迎您选择使用性能更优异、功能更多、采用了专利技术制造的系列超声波流量计。
超声波流量计说明书
超声波流量计
版本号：3.0.0
版本号: 3.0.0 日期: February 2014
更新记录
版本号 日期
第 1 页 共 52 页
注意
本说明书适用于超声波流量计。 本流量计采用 ARM.FPGA 芯片和低电压宽脉冲发射技术设计。
超声波流量计
本操作手册包含重要的流量计使用和操作信息，请仔细阅读以使你的流量计发挥最佳性能，防止流量计损 坏和不正当使用。
4.2. 安装检查...................................................................................................................................................15 4.2.1. 信号强度...........................................................................................................................................15 4.2.2. 流量信号质量（Q 值） ...................................................................................................................15 4.2.3. 总传输时间、时差............................................................................................................................15 4.2.4. 传输时间比 .......................................................................................................................................16 4.2.5 安装时需注意的问题........................................................................................................................16
超声波流量计使用说明书
超声波流量计使用说明书一、产品概述超声波流量计是一种通过测量流体中超声波传播速度来确定流量的仪器。
本说明书将详细介绍超声波流量计的使用方法和注意事项。
二、产品参数1. 测量范围：XX至XX（单位）2. 额定压力：XX（单位）3. 额定温度：XX℃4. 精度等级：XX5. 适用介质：XX液体或气体6. 电源要求：XXV AC，50Hz7. 输出信号：模拟信号或数字信号三、安装与接线1. 安装位置：选择一个合适的位置进行安装，确保流速计周围无遮挡物，减少测量误差。
2. 安装方法：根据实际情况选择合适的安装方式，本产品可支持水平、垂直或倾斜安装。
3. 接线步骤：a. 将超声波流量计与电源线连接，确保电源正常供应。
b. 根据需要选择模拟信号输出或数字信号输出，并将对应线缆连接到控制系统或数据采集设备。
四、操作说明1. 打开电源：确保电源供应正常后，打开电源开关，待仪器自检完成后进入工作状态。
2. 参数设置：根据实际需要，在操作界面上进行相应参数配置，包括测量范围、精度等级等。
3. 数据显示：在操作界面上可以实时显示流体的流速、体积流量等相关数据。
4. 报警功能：超声波流量计可设置上下限报警功能，当流速或流量超出设定范围时，会触发报警信号。
5. 数据记录：根据需要，流量计可以将测量数据记录在内部存储器中，或通过通信接口输出给外部设备进行记录和分析。
五、使用注意事项1. 清洁保养：定期对流量计进行清洁保养，避免灰尘或污物对测量精度的影响。
2. 防护措施：避免超声波探头直接暴露在强酸、强碱等腐蚀性介质中，可采取保护套等措施。
3. 避免振动：安装时需防止外部振动对流量计的影响，确保准确测量。
4. 安全操作：操作过程中请勿随意拆卸设备或触碰高压线路，以免发生安全事故。
5. 检定与维修：建议定期对流量计进行检定和维修，确保测量精度和长期稳定性。
六、故障排除在使用过程中，如发现仪器显示异常或无法正常工作，请按以下步骤进行故障排除：1. 检查电源供应是否正常，确保电压稳定。
矿用本安型超声波流量计说明书
矿用本安型超声波流量传感器产品使用说明书山东中煤电器有限公司2011年9月10日目录1. 概述 (3)1.1 主要用途及使用范围 (3)1.2 型号组成及代表意义 (3)1.3 使用环境条件 (3)2 结构特征与工作原理 (4)2.1 结构 (4)2.2 工作原理 (4)3 技术特性 (4)3.1 产品执行标准 (4)3.2 主要参数 (4)3.4尺寸重量 (4)3.4.1 尺寸 (4)3.4.2 重量 (4)4 安装、调试 (4)4.1 安装条件、技术要求 (4)4.2 调试（软件设置） (5)5 使用、操作 (5)6 故障分析与排除 (6)7 保养、维修 (6)8 运输、贮存 (6)9 开箱及检查 (6)10 订货 (7)安装使用产品前，应详细阅读使用说明书矿用本安型流量传感器使用说明书1.概述1.1主要用途及使用范围矿用本安型超声波流量传感器采用低电压多脉冲平衡发射接收专利技术设计的一种全新通用时差型多功能超声波传感器，适用于工业环境下连续测量不含大浓度悬浮粒子或气体的大多数清洁均匀液体的流量和热量。
流量计使用了最新的著名国际半导体厂商生产的元器件，低功耗，高可靠性，抗干扰，适用性好。
优化的智能信号自适应处理，用户无需任何电路调整。
先进的电路设计、器件选用、优秀的硬件、软件设计，使流量传感器成为国内目前矿山行业的首选产品。
1.2型号组成及代表意义1.3使用环境条件——环境温度－5℃～40℃；——海拔高度不超过2000m；——空气相对湿度不大于95％（25℃时）；——在有瓦斯、煤尘爆炸危险的场所；——在无破坏绝缘的腐蚀性气体或蒸汽的场所；——在无显著振动和冲击的场所；——污染等级为3级；——安装类别为Ⅲ类。
2结构特征与工作原理2.1结构图1 结构图2.2工作原理当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，其关系符合下面表达式：3技术特性3.1产品执行标准本产品执行标准GB3836、Q/ZMD033－2011。
矿用本安型测距罗盘仪技术(参数)规格书
矿用本安型测距罗盘仪技术（参数）规格书1、仪器简介矿用本安型地质罗盘仪，采用专业的运动感知器以及高精度激光测距模块，来实现对煤岩层走向、倾向、倾角以及距离的测量。
同时仪器内部集成了秒表、定时、扫描物体外形、记录携带者步行距离等功能，为使用者提供全方位的帮助。
2、适用范围（仪器功能）(1)地质体产状（即走向、倾向、倾角）的测量；(2)地质素描测量（包括定方位、测坡度、定水平线）；(3)井巷断面（即定方位、测坡度、定水平线以及基本轮廓的测量；）；(4)流量、流速的测定；(5)其它（如布设地质素描的基线、水文钻孔的开孔防线等特殊需要）。
3、技术参数（主要技术参数）(1)数量及型号：三台；YHL90/360J型。
(2)主要技术参数1)分辨率：TFT3.5英寸320×480真彩工业屏；2)倾角：0～90°；3)倾角误差：±1°（均方误差0.02°）；4)方位角：0～360°；5)方位角误差：±2°（均方误差0.08°）6)采样频率：500Hz；7)测点间隔：0.2s；8)测量精度：≤5mm(0.1～2.0m)；≤10mm(20～40m)；9)储存容量：≥10000组；10)工作时间：满负荷工作大于6小时；11)防暴类型：煤矿用本质安全性设备，防暴等级为“ExibIMb”；12)强磁报警：可预置磁场强度报警阀值，当环境磁场强度超现时会报警提示；13)外形尺寸：171×98×41mm；14)重量：0.3KG；4、技术特点(1)激光测距：提供100米远程激光测距功能，可以对无法到达的点进行远程测量。
(2)非接触测量：对不能进行接触式测量或危险场合，可进行非接触式测量，测量简捷。
(3)激光指向：为非接触测量提供激光指向。
(4)屏幕显示：测量结果直接在屏幕上显示，避免读数误差。
(5)非水平补偿、：在测量走向方位角时，无需要求电子罗盘水平放置，任意角度都可以精确测量方位。
超声波流量计、热量计说明书
概述本说明书只作为简易操作手册，用户需了解详细操作欢迎来电咨询。
新一代的产品继续沿用了原先铲平的操作界面，只是个别的菜单功能做了增减，同时又开发了4键盘、串口键盘和软件键盘（通过RS485连接），几种键盘可替换使用。
新一代产品增加了以下特点和功能：1、硬件模块化设计，生产及维修操作简易；2、内置4M字节数据记录器，可记录20万行定时输出或即时打印数据；3、电气隔离RS485接口，含MODBUS、M-BUS、FUJI等10多种通讯协议；4、电气隔离0-20mA或4-20mA电流环输出，可选环路供电方式（两线制）；5、可选HART协议；6、符合CJ128国家热表标准的热量测量功能；7、8-36VDC,8-30VAC,220VAC供电方式可选；8、具有手动累积器及批量控制器等功能；9、年月日累积记录功能，可记录前512天（每天）、前128个月（每月）的累积流量及累积热量等数据；10、记录并查阅前32次上断电时间及其它数据；11、间隔可设定范围为1秒到24小时一次的自动数据记录或输出功能，有多大22项输出内容；12、三路精度为0.1%的模拟输入；使用前请先了解产品的工作电源和型号，防止误接造成不正常工作或损坏。
固定式超声波流量计技术特点：1、测量精度：1%；2、工作电源：隔离DC8-36V或AC85-264V；3、功耗：工作电流50mA(不连接键盘和蜂鸣器不响的条件下)；4、可选输出：1路标砖隔离RS485输出；1路隔离4-20mA或0-20mA输出（有源、无源可选）；可选HART协议；双路隔离OCT输出（OCT1脉冲宽度6-1000ms之间可编程，默认200ms）；1路双向串行外设通用接口，可以直接通过串联的形式连接多个诸如4-20mA模拟输出板、频率信号输出板、热敏打印机、数据记录仪等外部设备；5、可选输入：三路4-20mA模拟输入回路；6、显示：2×10汉字背光显示器（中英文双语可选择）；7、操作：16按键或4按键窗口化操作；8、其它功能：自动记忆前512天，前128个月，前10年正负净累积流量自动记忆前30次上、断电时间和流量并可实现自动或手动补加，并可以通过MODBUS协议读出；9、流量传感器：外敷式、插入式和管段式；手持式超声波流量计技术特点：适用于各种尺寸管道流量计量，流速测量范围为0.01～±32m/s,测量介质为水、海水、污水、酒精等单一稳定的液体，测量材质为钢、不锈钢、铸铁、PVC、玻璃钢等均匀质密的管道。
超声波流量计操作手册说明书
MANUAL DE OPERACIÓN MEDIDOR ULTRASÓNICO2En cada tipo de instalación, los métodos de instalación de los medidores de agua varían de manera significativa.Antes de instalar el medidor es importante considerar que el espacio sea suficiente, no sólo para su ubicación, sino para colocar los otros elementos necesarios para realizar los procesos de mantenimiento y monitoreo del medidor de agua.Debe existir espacio en ambos lados para poder acceder a ellos de forma cómoda. En caso de los modelos de gran tamaño es probable que requieran un polipasto.Para el correcto funcionamiento, se requieren estar en un tramo recto con una longitud mínima determinada.Evitar vacío, colocando la válvula check aguas arriba.min. 5 x D Considerar mínimo 5 diámetros libres antes del medidor y 3 diámetros después.min. 3 x DMANUAL - MACROMEDIDORES MECÁNICOS3El punto de colocación debe asegurar que la sección se mantenga llena durante el uso.EMPAQUE EMPAQUETambién debe evitarse su exposición a altas temperaturas y vibraciones excesivas.Se recomienda utilizar empaques en la instalación del medidor.El sensor cuenta con una flecha que indica el sentido del caudal del fluido.Restricciones del medidorInstalar el medidor de manera correcta.Evitar que el medidor quede instalado en los puntos altos del sistema de tubería.Se recomienda no instalar el medidor en posición vertical.4MANUAL - MACROMEDIDORES MECÁNICOS 5No colocar el medidor con la caratula boca abajo, esto impide el funcionamiento correcto del equipo.Se recomienda no instalar el medidor en tuberías con inclinación.Antes y después del medidor de agua, colocar válvulas para cortar el suministro de agua si hay necesidad de desinstalación o reparación. Utilice válvulas de paso para cerrar comple-tamente la sección transversal de una tubería de agua.La tubería instalada debe tener una forma tal que no haya posibilidad de que se cree una bolsa de aire en el medidor de agua. El medidor debe permanecer completamente lleno de agua.El flujo de agua a través del medidor debe corresponder a la dirección de las flechas colo-cadas en ambos lados del cuerpo.SoportesEl medidor se debe instalar sin tensión mecánica (torsión, flexión). Si es necesario, instale soportes para las tuberías.6MANUAL - MACROMEDIDORES MECÁNICOS 7El medidor de flujo debe tener un montaje seguro sobre silletas a una altura adecuada.SILLETA DE SUJECIÓNSILLETA DE SUJECIÓNLas tuberías aguas arriba y abajo del medidor deben estar apoyadas de modo seguro, de modo que estas no causen tensiones al medidor. Es importante no colocar soportes debajo del medidor de agua. Para grandes diámetros, se pueden colocar los soportes debajo de las contrabridas.8Las caratulas de los medidores de agua están regulados bajo la norma NOM-012-SCFI y el diseño está orientado para facilitar la lectura del usuario. El sistema ofrece la lectura prin-cipal en metros cúbicos, para realizar la conversión a litros es necesario considerar que 1 metro cubico equivale a 1000 litros.Para realizar la lectura del medidor se tiene que ubicar en la caratula la lectura principal, así como los submúltiplos ubicados en forma de reloj, los cuales dependerán del tipo de medidor (desde 1 hasta 4 círculos). La lectura se debe tomar de la siguiente forma:1.- Tomar el dato de la escala principal, ejemplo 32.- El siguiente valor es el que indica el primer reloj marcado como x0.1, en este caso la aguja indica un valor entre 8 y 9 por consiguiente se toma el valor inferior siendo 8, el cual lo separaremos con un punto para indicar los decimales, ejemplo3.83.- Pasar al siguiente reloj y colocar el valor a un lado del último dato, ejemplo 3.87 y así sucesivamente hasta el último reloj indicador.4.- Este dato se encuentra en metros cúbicos para convertir a litros es necesario multipli-carlo por 1000 y el resultado estará en litros.3.873 m3 x 1000 = 3873 LitrosLectura del medidorIndicador de flujo:MANUAL - MACROMEDIDORES MECÁNICOS9Sensores de pulsos (Reed switch)ComunComunPulso 1Pulso 1Pulso 2Pulso 2Sensor de pulsos W Diagrama para los siguientes modelos: • WF NOM • IF • HWFSensor de pulsos U Diagrama para los siguientes modelos: • WF • -IF-• R20010El medidor de agua es un instrumento cuya capacidad de medición cambia con el tiempo. Además, el deterioro de esta capacidad es generalmente el resultado de la influencia agre-siva del agua, por lo que, después de un tiempo debe ser desinstalado de la red, para su mantenimiento y calibración.No utilice productos químicos de limpieza que tengan una influencia perjudicial sobre los materiales de los que están hechos los elementos del medidor de agua.Las reparaciones deben realizarse por personal autorizado en plantas de servicio. Consultar a su agente de ventas.Inspección, mantenimiento y reparaciónLos medidores de agua recibidos de entregas o desinstalados de la red deben almacenarse en un lugar cerrado, libre de vapores cáusticos, etc., que puedan tener un efecto destruc-tivo en el estado de los medidores de agua.La temperatura ambiente debe estar entre 5 y 30°C, y la humedad relativa del aire no debe de ser superior al 80%. Tanto durante el transporte como durante el almacenamiento, los aparatos deben estar protegidos de las vibraciones y, en particular, de los golpes que pue-dan dañar el cuerpo o los elementos internos.El transporte debe realizarse protegiendo el embalaje del fabricante o un embalaje susti-tuto, el cual resguarde totalmente el producto de daños.Almacenamiento y transporteResolución de pulsosMANUAL - MACROMEDIDORES MECÁNICOS 11• Es importante que los medidores se manejen con cuidado debido a sus piezas mecá-nicas, durante el transporte y previo a la instalación. En caso de los equipos de gran tamaño para uso industrial, que requieren el uso de un montacargas, se debe colgar la pieza en los enganches y moverlo en un ángulo de 45°.• No transporte el medidor usando un diablito de carga colocando el cuerpo con las bridas sobresaliendo del diablito. Esto podría abollar la carcasa o dañar los ensamblajes del sistema interno.• Transportar siempre el medidor con su embalaje original.Para limpiar la carcasa del instrumento y su pantalla, use únicamente un trapo suave ligera-mente humedecido con agua o un producto para la limpieza de cristales.Nunca use solventes fuertes, ya que pueden agrietar o remover la pintura de la carcasa e incluso destrozar las partes plásticas.Evite que los cables se doblen o sufran de torsiones y nunca haga nudos. Cuando vaya a conectar o desconectar el cable de alimentación del instrumento, siempre tómelos única-mente por los conectores.NotasCuidado del medidorManejo adecuado de los cables• Si el medidor no indica nada cuando el agua fluye, compruebe si el rotor no está atas-cado por algún sólido.• Si tiene problemas al conectar el sensor de pulsos, comuniquese con el departamento de soporte técnico de Equysis.• Si tiene algún problema con su medidor, no rompa los sellos de seguridad. Y envíe el equipo a Equysis para su diagnóstico.Problemas comunes。
超声波流量计说明书
独特的声道布置能够更准确地体现流体流态（GRI的测试），同时可以有 效消除漩涡流的影响；水平的声道布置不会造成凝析液的积聚;
表体一次铸造成型，没有焊缝
表体一次铸造成型，没有焊缝，能最大限度减小温度变化带来的表体几 何尺寸的影响。
噪声的数字滤波处理
调节阀产生噪声的数字虑波处理（对超声波信 号取平均值，从而可以滤除噪声）
在PC机中运行“Daniel CUI MARK III”软件，点击 “connect（连接）”按钮，建立PC机与超声流量计之间 的通讯。 以太网连接要知道超声的网址(必须有密匙)。
每个声 道流速
每个声 道声速
每个声道 的增益值
每个声道 的信噪比
Meter output:指流量计测量出来的工况流量的大小 Chord velocities:指各个声道所测量出来的介质流速 Chord SOS:指各个声道的声速大小 Chord Gains:指各个声道的增益，所谓增信号益就是指流 量计给探头所供应的驱动能量的大小。 如果某声道探头脏了，那么探头的能量就会被大大削弱， 此时流量计可以通过探头的反馈信号得知能量损耗较大，结 果就会增加此声道的增益，从而增加能量，能够克服由于探 头脏污而导致的能量损失。 Signal to noise ratios:信噪比，指的是超声波流量计的信 号和噪声的比值，信噪比越大，则说明超声波流量计的工作 情况越好。 Alarms:声道报警，当探头工作不正常，或者探头不能正常 被处理的时候，就会出现某个声道的报警，此时声道的状态 指示为红色。
三、Mark III 电子数据处理单元
CPU板
终端板
将通讯线（两根）接到通讯口A 的“1”和“2”端子上，同时将 “1”和“4”，“2”和“5” 短接
超声波流量计完整版
●壁挂型：用于挂墙安装 ●尺寸 :178 × 165 × 55mm
●盘装型：用于仪表盘安装 ●开孔尺寸 :152 × 76mm
●防爆型：防爆等级 DIIBT4 ●尺寸 :298 × 298 × 110mm
区域经理：杨海
Байду номын сангаас
联系电话：18182651918
， 029-87300378
>> 5 >>
>>BLLC 超声波流量计/热量表使用说明书
§ 3.2 选择安装点
选择安装点是能否正确测量的关键，选择安装点必须考虑下列因素的影响：满管、稳 流、结垢、温度、压力、干扰。 <<6<< 区域经理：杨海 联系电话：18182651918 ， 029-87300378
>>BLLC 超声波流量计/热量表使用说明书 § 3.2.1 满管
为保 证测量 精度和 稳定性 ，测量 点的流 体必须 充满管 段（否 则测量 值会偏 大或 者不能测量） 。所以应满足下列条件： 两个传 感器应该 安装在管 道轴面的 水平方向 上，在如 图 2 所示范 围内安装 ，以 防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。
超声波流量计说明书1
引 言LHM-H5000 系列超声波水表/流量计是一种根据欧盟EN1434 标准、采用超声波时差原理进行流量测量而设计的仪表，无任何活动的机械部件，因此无磨损，具有长期测量精度不发生变化并且运行稳定可靠等特点。
质量已达到国外进口同类产品水平。
◆ 显示器和按键* 用于显示数值量。
* 符号表示超声波信号强度。
* 符号表示超声波信号质量（Q 值）。
* 符号转动表示流量不为零。
* 符号表示存在需要修理的故障。
* 符号表示流体流动方向。
* 符号表示流量为零或未达到额定灵敏度。
*符号表示电池电量，剩一格时表示电池电量已消耗2/3 。
不显示时，必须立即更换电池。
* 符号表示瞬时流量(立方米/每小时)* 符号表示瞬时热量(吉焦耳/每小时) 热量表使用，水表无意义。
* 符号表示累积热量(千瓦时) 热量表使用，水表无意义。
* 符号表示供、回水温度差 热量表使用，水表无意义。
*分别指向面板上的汉字用于指明目前显示量。
按键有两套，一套为干簧管，不需打开机壳使用磁棒在机壳外部操作。
另外一套使用轻触按键，在机壳内部。
两套按键两两并联，分别称为“显示键”和“修改键”。
磁性“显示键”位于面板右下方标志处。
“修改键”位于面板左上方，并无标志。
◆技术规格1)积算仪技术规格工作环境温度 -40～80℃ 供电方式 6 年电池、年电池、M-BUS 、电流环环路，RS232接口窃电，RS485 接口外接+5V 电源通信方式 RS232，RS485，标准光电接口（可选），M-BUS （可选）通信协议 IEC870，300/2400/4800/1200/9600 波特 显示器工作环境温度 -20～75℃2)流量传感器技术规格工作温度 -40～160℃公称压力 1.6MPa(PN16)(型号不同，压力不同，以铭牌为准) 安装角度 水平或者垂直 量程比 1：250 测量精度 EN1434 2 级◆注意事项：（1）更换电池时，注意使用同样型号的电池。
徐州众图智控通信科技有限公司_企业报告(供应商版)
目录 企业基本信息 .................................................................................................................................1 一、业绩表现 .................................................................................................................................1
中标金额 （万元）
\
公告时间 2022-09-21
\
2023-02-28
\
2022-08-29
\
2023-06-13
\
2022-10-20
\
2022-09-20
\
2022-09-23
1.5 行业分布
近 1 年徐州众图智控通信科技有限公司的中标项目主要分布于行业，项目数量分别达到。其中项目金 额较高，分别达到。
企业基本信息
企业名称: 营业范围：
徐州众图智控通信科技有限公司
一般项目：通信设备制造；通信设备销售；网络设备制造；网络设备销售；物联网设备制造； 物联网设备销售；软件开发；工业控制计算机及系统制造；工业控制计算机及系统销售；电 子元器件制造；机械电气设备制造；电气设备销售；电子产品销售；办公设备销售；机械设 备销售；计算机软硬件及辅助设备零售；工业自动控制系统装置制造；工业自动控制系统装 置销售；智能控制系统集成；仪器仪表制造；技术服务、技术开发、技术咨询、技术交流、 技术转让、技术推广；人工智能应用软件开发；信息系统集成服务；软件销售；安防设备制 造；安防设备销售；办公用品销售；智能仪器仪表制造；矿山机械制造；矿山机械销售；采 矿行业高效节能技术研发；智能仪器仪表销售（除依法须经批准的项目外，凭营业执照依法 自主开展经营活动）
supmea 超声波流量计 使用说明书
杭州美仪自动化有限公司杭州美仪自动化有限公司第6版超声波流量计使用说明书U-SUP-1158-J-JHCN6前言●感谢您购买本公司产品。
●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。
●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。
●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。
注意●因本产品的性能和功能不断改进，本手册内容如有更改，恕不另行通知。
●本公司力求本手册的正确、全面。
如有错误、遗漏，请和本公司联系。
●本产品禁止使用在防爆场合。
版本U-SUP-1158-J-JHCN6 第六版2021年1月安全注意事项为了安全使用本产品，操作时请务必遵守此处描述的安全注意事项。
关于本手册●请将本手册交于操作者阅读。
●在操作之前，请熟读本手册，并对产品有深入了解。
●本手册只对产品的功能进行阐述，本公司不保证该产品将适合于用户的某一特殊用途。
本产品保护、安全及改造相关注意事项●为了确保安全使用本仪表以及由其控制的系统，操作时请务必遵守本手册中所述说明和注意事项。
如果违反操作规程，则有可能会损坏本仪表所提供的保护功能。
对由以上情况产生的质量，性能，功能和产品的安全问题，我公司不承担任何责任。
●为本仪表及其控制系统安装防雷装置，或为本仪表及其控制系统设计安装单独的安全保护电路时，需要借助其他的设备来实现。
●如果需要更换产品的零部件，请使用本公司指定的型号规格。
●本产品不适用于直接关系到人身安全的系统。
如核动力设备、使用放射能的设备、铁路系统、航空机器、船舶用设备、航空设备和医疗器械等。
如果应用，用户有责任使用额外的设备或系统确保人身安全。
●请勿改造本产品。
在本手册中使用以下几种安全标志：危险标志，若不采取适当的预防措施，将导致严重的人身伤害、仪表损坏或重大财产损失等事故。
警示标志，提醒您对产品有关的重要信息或本手册的特别部分格外注意。
LJS矿用隔爆兼本安型超声波管道流量计使用说明书样本
LJS1500/5G矿用隔爆兼本安型超声波管道流量计使用说明书山东科瑞特自动化装备有限责任公司( 09月第1.0版)警示:1、不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号!2、严禁井下开盖!注意保护隔爆面, 防止”失爆” !执行标准: GB3836-MT209-1990Q/KRT 005-一、概述 (3)二、使用环境条件 (3)三、主要技术特征 (3)四、接线方式及工作原理 (5)五、包装、运输、贮存 (11)六、常见故障分析与排除 (11)附录A (12)一、概述1、用途:LJS1500/5G矿用隔爆兼本安型超声波管道流量计( 以下简称流量计) 是以超声波速度差法为原理, 用于测量圆管内液体流量的仪表。
2、型号说明:管道用最大测量值: 5m/s管径( 最大管径: 1500mm)超声波原理隔爆兼本安型流量计3、防爆型式矿用隔爆兼本质安全型, 标志”Ex d[ib] I Mb”。
二、使用环境条件2.1 能正常工作的环境条件:a) 环境温度: 0℃～40℃;b) 湿度: ≤98％;c) 大气压力: 80 kPa～116 kPa;d) 无显著振动和冲击的场合;e) 具有甲烷混合物及煤尘爆炸危险的煤矿井下。
2.2 能承受的贮运环境条件:a) 高温: +60℃;b) 低温: -40℃;c) 湿度: ≤95％;d) 振动: 50m/s2;e) 冲击: 500 m/s2。
三、主要技术特征3.1 电气性能a) 工作电压: AC 127V 50Hz;b) 工作电流: ≤500 mA。
3.2 测量范围与信号传输3.2.1测量范围适用管径(0～1500)mm流速0.5m/s～15m/s3.2.2 基本误差不超过: ±1.5%。
重复性: 重复性误差应不超过其基本误差绝对值的1/2。
3.3 基本功能a) 用于各种圆管内液体流量的测量;b) 可利用无线遥控器进行数据设置;c) 输出信号制式(i) 标准电流信号: 4~20mA; ;(ii) RS485: 主从式, 传输速率2400 bps, 传输信号工作电压幅值: ≤7 V。
kj514矿井水文监测系统使用说明书
注意：使用前，请仔细阅读说明书，并严格按照说明书操作！！KJ514矿井水文监测系统使用说明书警示：1、严禁改变系统中任一组成设备的本安电路和与本安电路有关的元器件的电气参数、规格和型号！2、其他未经联检的设备严禁与系统使用联机。
3、井下严禁带电开盖。
执行标准：GB 3836-2010MT/T 1004-2006Q/CDD 007—2015KJ514矿井水文监测系统第一章概述1系统概述KJ514矿井水文监测系统是在我公司根据煤矿发展需求，针对煤矿水害问题突出的现状，为加强矿井水文地质基础、建立健全煤矿水害预测预报制度等工作，而研发的实时监测传输系统。
该系统解决了当前水文监测没有专用传输系统，不能完全独立工作，且无法建立水文专用系统的数据库，不能预测煤矿水文的发育变化的现状。
本系统可实现水位的实时监测，井上监控软件可实时保存传感器数据，并形成报表和绘制曲线，对水文变化进行软件分析，使工作人员及时掌握井下水害的动态变化规律，做出及时预测及处理。
该系统的成功研制，符合了煤矿全自动实时在线检测的发展需求，改进了煤矿信号传输制式，使用总线模式传输，提高了系统稳定性和可靠性。
由于使用一条总线传输，降低了线缆的成本，且安装维护方便。
系统工作示意图如下图所示。
2型号及其含义KJ 514登记序号矿用检测、控制系统或设备3 系统设计要求3.1 一般要求系统应符合本标准的规定，系统中的设备应符合相关标准的规定，并按照经规定程序批准的图样及文件制造和成套。
3.2 环境条件3.2.1 系统中用于机房、调度室的设备，应能在下列条件下正常工作。
a) 环境温度：15 ℃～30 ℃；b) 相对湿度：40 %～70 %；c) 温度变化率：小于 10 ℃/h，且不得结露；d) 大气压力：80 kPa～110 kPa；e) GB/T 2887 规定的尘埃、照明、噪声、电磁场干扰和接地条件。
3.2.2 系统中用于煤矿井下的设备应在下列条件下正常工作：a) 环境温度：0 ℃～40 ℃；b) 平均相对湿度：不大于 95 %；c) 大气压力：80 kPa～110 kPa；d) 含有瓦斯和煤尘爆炸危险的场所，但无显著震动和冲击、无破坏绝缘的腐蚀性气体的煤矿井下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
≤±%（.）。
、外形尺寸及重量
外型尺寸（长×宽×高）:370mm×250mm×100mm
重量：约5.5Kg
四、使用说明及工作原理
1、工作原理
将流量计探头与水流管道连接，当水流发生变化使流量计超声波信号改变，流量计通过超声波探头测量单元转换为模拟量，送信号处理单元，转换为数字量输出。
输 入 设 置
手工设置零点偏移值
45
仪表系数、修正系数
46
输入网络标识地址码
47
密码保护操作
48
系系统标识码
49
网络联机通讯测试器
93
显示总传输时间/时差
94
显示雷诺数及其管道系数
95
正负累计热量启动循环显示功
打印
命令
97
打印设置参数
98
打印诊断菜单
99
打印当前窗口
9.
打印机走值纸两行
附加窗口
. 0
数据数量
. 3
科学计算器
. 7
交换探头测试
. 8
交换探头稳定时间
. .
自动校正零点值
39
上下电管理时间
09
日月年累计量查询
2.流量计的特色是全部使用窗口操作。
67
设置频率信号输出频率范围
68
设置频率信号输出下限流量
69
设置频率信号输出上限流量
70
显示背光控制
71
显示器对比控制
72
工作计时器
73
设置 #1报警器下限流量
74
设置 #1报警器上限流量
75
设置 #1报警器下限流量
76
设置 #2报警器上限流量
77
蜂鸣器设置选项
78
（OCT）集电级开路输出选项
79
设置继电器输出选项
55
电流环输出模式选择
56
电流环4mA 输出时对应值
57
电流环20mA 输出时对应值
58
电流环输出检验
59
电流环当前输出值
60
设置日期和时间
61
软件版本号及电子序列号码
62
设置串行口参数
63
选择通信协议（共有两种选项）
64
模拟输入AI3对应量值范围
65
模拟输入AI4对应量值范围
66
模拟输入AI5对应量值范围
测量范围与信号输出范围
3.2.1测量范围：0m3/h～500m3/h。
3.2.2信号输出
a)传输方式：RS485；
b)传输速率：2400 bps；
c)信号电压幅值：～。
d）电缆参数:使用MHYV 1×4×7/电缆，电缆应有安标证并在有效期内）。
3.2.3流量计与KJF12矿用本安型监测通讯分站间的最大传输距离：1km（使用MHYV 1×4×7/电缆）。
29
选择空管时信号强度
流量单位菜单
30
选择测量单位制
31
选择瞬时流量单位
32
选择累积流量单位
33
选择累积器乘积因子
34
净累积器开关
35
正累积器开关
36
负累积器开关
37
累积器清零
38
手动累积器
39
选择显示语言
选择设置菜单
40
输入阻尼系数
41
输入பைடு நூலகம்流速切除值
42
定时打印选择
43
消除零点设置、恢复原值
44
12
输入管壁厚度
13
输入管道内直径
14
选择管道材质类型
15
输入管材声速
16
选择衬材类型
17
输入衬材声速
18
输入衬里厚度
19
输入内壁粗糙度
20
选择流体类型
21
输入流体声速
22
输入流体粘度
23
选择探头类型
24
选择探头安装方式
25
显示探头安装间距
26
参数固化及设置
27
安装点、安装参数存取
28
设置信号变差时保持上次数据
80
设置定量（批量）控制器控制信号
81
流量定量（批量）控制器
82
日月年累积器
83
自动补加断电流量开关
热能测量菜单
84
选择热量单位
85
选择温度信号来源
86
热容量
87
热量累积器开关
88
热量累积乘积因子
89
显示当前温差及设置温差灵敏
诊断菜单
90
显示信号强度和信号质量
91
显示信号传输时间比
92
显示计算流体声速
流量累积显示
00
显示瞬时流量/净累积量
01
显示瞬时流量/瞬时流速
02
显示瞬时流量/正累积量
03
显示瞬时流量/负累积量
04
显示日期时间/瞬时流量
05
显示热流量/总热量
06
显示温度输入T1、T2
07
显示模拟输入AT3,AT4
08
显示系统错误代码
09
显示今日净累积流量
初
始
菜
单
10
输入管道外周长
11
输入管道外直径
2、型号说明：
YHl500
流量范围 ：500m3/h
流量
本安型
仪器仪表
3、防爆型式
矿用本质安全型，标志“ExibIMb”。
二、使用环境条件
能正常工作的环境条件：
a）温度:0℃～40℃；
b）相对湿度: ≤95%RH；
c）大气压力: 80 kPa～106 kPa；
d）无显著振动和冲击的场合。
e)煤矿井下有甲烷、煤尘等爆炸性气体环境，但无破坏绝缘的腐蚀性气体的场合。
注意：使用前，请仔细阅读说明书，并严格按照说明书操作！！
YHL500矿用本安型超声波流量计
使用说明书
山东诚德电子科技有限公司
2013年06月 第1版
警告：
1、不得改变本安电路和与本安电路有关的元器件的电气参 数、规格和型号！
2、不准与其他未经联检的设备联机使用！
一、概述
1、用途：
YHL500矿用本安型超声波流量计是用于煤矿井下管道流量的测定，可对水流数据进行自动测量、自动记录的自动化设备。
能承受的贮运环境条件：
a）高温：60℃；
b）低温：-40℃；
c）平均相对湿度：95%RH；（25℃）
d）振动：加速度50m/s2；
e) 冲击:峰值加速度500m/s2。
三、主要技术特征
电气性能
a)额定工作电压：DC12V；
b)工作电流：≤180mA。
c)由关联设备（关联设备详见主要零（元）部件及重要原材料明细表）供电。
