ZX5系列晶闸管整流弧焊机使用说明承蒙贵厂购买ZX5系列晶闸管整流弧焊机，在此谨表谢意。
请使用前必须详细阅读本使用说明书,阅读后请妥加保管,以使日后便于查阅.1、用途ZX5-630、1000、1250型整流弧焊机(以下简称焊机)是具陡降外特性的晶闸管式直流焊机。
焊机提供柔和、稳定的电弧，焊接性能优良，能获得高质量的焊缝，电子控制线路有效地补偿电网电压的波动，保证了焊接电弧的稳定性。
焊机主要用作在焊药层下进行自动埋弧焊的焊接电源，亦可作为药性焊丝和炭弧气刨的电源。
2、焊机简解2.1焊机由三相变压器、三相全可控晶闸管整流器、输出电抗器、电子控制线路板、电流反馈传感器、通风机组、接触器和各类电源开关组成。
2.2焊机外形尺寸，见图1、图2、图3。
图 1图 2图 2图1图 3图 32.3焊机结构，见图4、图5、图61.多芯插座2.霍尔传感器3.输出接线板4.控制面板5.输入接线板6.风冷机组7.主变压器 8.输出电抗器 9.主控制板 10.晶闸管图 41.多芯插座2.霍尔传感器3.输出接线板4.控制面板5.输入接线板6.风冷机组7.主变压器8.输出电抗器9.主控制板10.晶闸管图51.多芯插座2.霍尔传感器3.输出接线板4.控制面板5.输入接线板6.风冷机组7.主变压器8.输出电抗器9.主控制板10.晶闸管图 62.4负载特性率，见图7。
焊机的负载持续率是10分钟周期的百分比,某一给定的焊接电流在相应的负载持续率下工作不会引起焊机的过热或焚坏,焊机的额定负载持续率是60%。
这意味着焊机的在10分钟周期内，以额定负载运行6分钟，空载运行4分钟，以便焊机得到适当的冷却。
如果焊接电流减小，负载持续率可增加，反之，如果焊接电流增加，负载持续率应减小，图3负载持续率曲线图能使操作者决定在不同负载持续率情况下的焊机输出电流值。
负载持续率（％）图72.5焊机静外特性曲线，见图8。
图8.a ZX 5-630200300400500630 800100012501600焊接电流（A ）-1000图8.b ZX5图8.c ZX5-1250 2.6技术数据3、焊机安装3.1焊机正常工作条件3.1.1环境温度-10°～40℃3.1.2空气相对湿度在40℃≤50%,在20℃≤90%。
科跃MOSFET逆变式弧焊机维修手册
风机不旋转，无焊接输出： 1、确认电源开关是否闭合。 2、确认输入电缆所接电源是否有电，输入电缆与对应的电源接线柱或插座接 触不良。 3、380V电力不稳 4、可能是电源开关损坏，用同型号的其它开关更换。
WS-315、400、500
5、焊机内各种接插线接触不良或松脱，应重新紧固。 6、工频变压器损坏，用同型号的其它工频变压器更换。或工频变压器接插线 与焊机内电气接口接触不良，应重新紧固。 7、控制板电路故障，更换控制板或与本公司联系。
●操作及面板及说明(此图仅作参考)
_______________________________________________________________________________
WS—315面板说明图：（此图仅作参考）
WS-315、400、500
一 操作 1．打开电源开关，风机开始旋转。 2．根据焊接需要调节“电流调节”旋纽，使焊机焊接性能达到焊接要求。 3．“推力调节旋钮”可用来调节焊机焊接的性能，尤其在小电流的范围内与“电 流调节旋钮”配合使用，可以方便调节起弧电流的大小，而不受“电流调节旋钮” 的控制，这样在小电流焊接时就能使焊接性能达到最佳的效果。大电流时一般不 用推力电流，如果使用，就有可能使故障指示灯亮，产生过流保护，而没有电流 输出。
更换同类型的变压器（判断方法：用万用表 DC档测焊机输出空载电压高于铭 牌上的正常电压），也可能是中板上二次整流管个别损坏，查找并更换同类型 的整流管。 4、电路故障，请与本公司联系。
WS-315、400、500
风机旋转，过热指示灯亮，无焊接输出： 1、可能是焊机超负荷工作产生过热保护，无须断开电源，一般 5—10 分钟（随
WS-315、400、500
4．不能很好起弧或起弧不稳定 A、电缆连接松动。B、保护气中混进空气。C、放电嘴过开或氧化 5、焊接表面不理想 A、焊机漏水

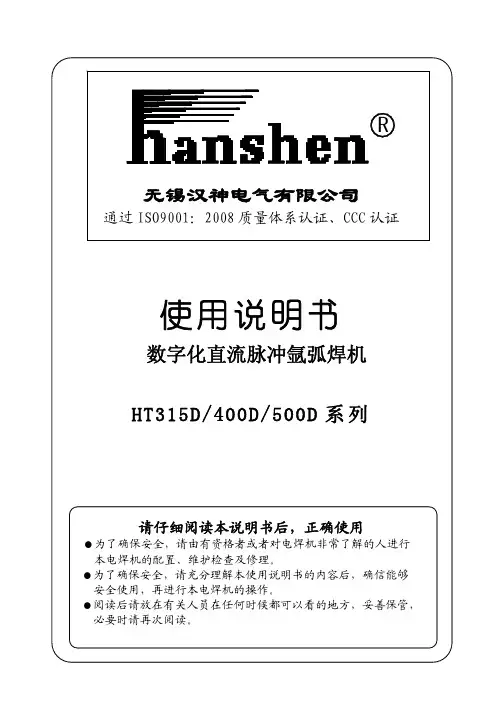

HT315D 400D 500D系列数字化直流脉冲氩弧焊机使用说明书
目 录一数字化直流脉冲氩弧焊机特点及应用 (2)二 安全注意事项 (3)三 技术参数 (4)四 安装和连接 (5)五 焊接准备及焊接操作 (11)六 日常维护与检修 (14)七 故障检修 (15)八 电路图 (17)!!!郑重声明：请务必仔细阅读本手册之后，才能进行工作。
1、本手册如有变更，恕不另行通知。
2、本手册内容虽经认真核对，但仍可能有不准之处，如用户发现，请与本公司进行联系,协商。
3、因技术不断进步，产品可能需进行一些相应变动，除功能及操作外，其他部分可能有所不同，敬请谅解。
1一数字化直流脉冲氩弧焊机特点及应用本公司生产的HTD系列数字化直流脉冲氩弧焊机，采用IGBT大功率开关器件，高频逆变技术，通过先进的软开关PWM 脉宽调制技术，将工频逆变为20KHz的高频交流，再进行降压整流， 输出直流电流，得到适合于焊接的直流脉冲多功能焊接电源。
本机具有以下显著特点：1．一机多用，可实现手工电弧焊、直流恒流氩弧焊，直流脉冲氩弧焊；2．微电脑控制技术， 可保存10组常用焊接规范；3．采用先进的全桥软开关逆变技术，效率高，体积小，重量轻；4．具有提前送气、滞后停气、电流缓升、电流缓降等功能，且参数可调，易于控制；5．脉冲频率、占空比、幅值可任意调节；6．优良的非接触引弧性能，起弧容易，电弧稳定，焊接质量高；7．具有过热、过流、水冷却焊枪缺水等保护功能，焊机工作安全可靠。
适用范围：适用于碳钢、合金钢、不锈钢、铜、钛等各种金属材料的焊接。
适合机械、石油、化工、造船、车辆、电力建设及建筑装饰等行业。
2二安全方面注意事项2.1 注意避免发生重大人身事故为了保证操作安全，请务必遵守以下事项：a.输入侧的动力电源事项、设置场所的选定、高压气体的使用保管及配管、焊接制品的保管及废物处理等，请遵从法规或贵公司的企业标准。
b. 服装、安全防护用具的配戴为防止眼部发炎和皮肤烧伤，请务必遵守劳动安全卫生规则，配戴相应的防护用具。
安全操作规程-ZX7-400手工氩弧焊机
ZX7-400手工氩弧焊机安全操作规程一、目的通过了解设备工作原理、技术参数、使用操作步骤、HSE提示与注意事项同、常见故障处理。
以保障设备和人员的安全及正常运行。
二、适用范围本规程适用于公司手工氩弧焊机。
三、工作原理将三项交流电网供给的三相交流电（380VAC/50Hz）经工频整流滤波后，经过大功率逆变IGBT模块变频为20KHz以上的中频交流电，再经中高频变压器隔离和降压，随后整流滤波，得到能满足焊接需要的电流输出。
四、技术参数1、输入电压： 380V 50Hz2、额定输入电流 273、额定输入功率： 17.6 kV A4、最大空载电压： 85 V5、焊接电流调节范围： 20-400A6、效率：≥807、重量： 28.5㎏五、使用操作步骤1、操作准备1.1、将焊机输入电缆按要求接入电网。
1.2、空气开关或过流开关置于闭合状态，电源开关扳指于断开状态。
1.3、实施手工氩弧焊时，将功能开关扳指于氩弧位置。
1.4、选择合适焊接电缆，接好快速接头、焊钳、地线钳、并根据焊接工艺将快速接头分别插入焊机输出电缆插座“+”极、“-”极。
1.5、进行直流手工焊条焊：焊钳电缆接焊机“+”极，工件电缆接焊机“-”极。
进行直流氩弧焊：焊枪电缆接焊机“-”极，工件电缆接焊机“+”极2、焊接操作2.1、给焊机通电，并将电源开关扳指于“接通”位置。
2.2、调节焊接电流调节旋钮至所需值，其大小显示于电流表的预示值。
2.3、调节起弧电流旋钮至某一最佳位置。
2.4、调节推力调节旋钮至某一最佳位置。
2.5、进行焊接2.6焊接结束，将电源开关扳指于断开位置，关闭焊机。
六、HSE提示，注意事项1、焊机使用场所应无严重影响焊机的灰尘、腐蚀气体、易燃易爆物，适用场所应有良好的抽风排尘装置。
2、使用焊机时在通电使用前将接地线可靠接入大地。
3、在焊接操作中作业人员应穿戴帆布工作服、手套、防护面具。
4、工作完毕或临时离开焊接场所需断开电源。
七、常见事故处理1、焊机无电检查保险和电源是否完好。
NBC(一体式)系列气体保护焊机说明书(凯尔达)
4.1.4
部位
检修要点
备注
焊枪电缆
●焊枪电缆是否弯曲程度太大。
●接口部分的金属连接部位是否发
生松动
●引起送丝不良
●电缆这样弯曲送丝会引起电弧不稳定
○注意尽量将焊枪电缆拉直使用。
输出端电缆
●电缆绝缘物的磨损、损伤等。
●电缆接头处的裸露（绝缘损伤）和松
脱（焊接电源端子部位、母材连接处的电缆）
可导致气体保护不良引起的焊接缺陷（飞溅等），焊枪本体的烧损（本体内的电弧）等，请正确处理。
4.1.3
部位
检 修 重 点
备 注
压把
●是否按焊丝直径调到了加压指示线以上。
导致送丝不稳，电弧不稳。
SUS管
●SUS管口处和送丝轮槽是否积存了
切粉、废屑。
清除切粉废屑，检查发生原因并予以根除。
●焊丝直径和SUS管内径是否吻合。
安全操作规定
为了保证操作安全，务必遵守以下事项
！警告注意避免发生重大人身事故
焊机接地的注意事项
为防止发生触电，请由电气专业人员按照法定标准实施接地。
服装，安全防护用具的配戴
为防止眼部发炎和皮肤烧伤，请务必遵守劳动安全卫生规则，配戴相应的防护用具。
换气时的注意事项
为防止有害气体中毒和窒息的发生（焊接烟尘和CO对人体有害），必须遵守劳动安全卫生法及其实施令中关于粉尘侵害的规则，安装局部排气装置或使用有效的呼吸用保护器具。
切忌使火花（飞溅，闪光）溅到可燃性物品上，或从吸气口、敞开口部位进入内部。
防止因摔落引起的磕碰和机器损坏
在架台上安装焊机时，为确保安全，防止焊机滑落，请用地脚螺栓固定（切记防止气瓶摔倒）。
华远ZX7-215IGBT逆变式直流弧焊机使用说明书
B2-1203 Array ZX7-215IGBT逆变式直流弧焊机用户手册(请在安装、使用、维护前认真阅读此手册)成都华远电器设备有限公司感谢您选用华远焊机华远精神：以人为本诚信光明团结协作遵章守律开拓进取精益求精。
中国电焊机标准“GB15579.1-2004”的起草单位。
国家高新技术企业，专业从事电弧焊机、自动焊接成套设备及数控切割设备的研发、制造和销售。
公司拥有完备的生产和品质控制设备，现已成为中国最大的焊割设备生产基地之一。
华远焊机，要做就做最好！- 3 -目录一、安全操作注意事项 (1)二、产品概述 (3)三、主要技术参数 (4)四、工作原理概述 (5)五、安装及操作 (6)1.功能说明2.安装3.操作说明六、保养与维修 (11)1.保养2.维修七、产品装箱单 (13)- 5 -- 6 -一、安全操作注意事项为了您和他人的安全，在焊接前请务必遵守以下事项：1.操作者资格必须符合国家相关标准的规定；2.为防止发生触电事故，焊机和被焊工件，必须可靠地接好接地装置，接地装置应符合国家相关标准。
不要同时触摸焊机两个输出端，以及所连接的外露金属表面。
严禁同时触及两台焊机的带电部分。
焊接时佩戴的防护用品必须是干燥和绝缘的；- 1 -3.在对焊机进行安装、维护、维修之前，应切断焊机供电开关，以免造成安全事故，此项应由专业技术人员进行操作；4.为防止焊接时产生的气体、烟尘、强光、飞溅及噪音对人体造成伤害，请务必遵照有关的劳动保护条例和规定，配戴相应的防护用品和安装局部通风装置。
防止小孩进入危险区；5.焊机及焊接地点应远离易燃易爆品，请勿对密闭容器进行焊接。
在容器箱体的入孔处进行焊接是危险的，应在作业之前确保焊接处没- 2 -有可燃性气体或有毒性气体；6.焊机摔落或碰撞后，应由相关专业人员检查确认后方可使用；7.在高空或有跌落危险的场合作业时，应佩带安全带以防电击导致失去平衡摔伤；8.该焊机防护等级为IP21S，不适宜在雨中使用；9.当焊机放置在倾斜的平面时，应注意防止其倾倒；10.禁止将焊机作管道解冻之用；- 3 -11.本产品按照工业标准设计，可能会产生电磁干扰，使用时应作好充分的预防措施。
焊接机说明书资料
点焊逆变电源使用说明书目录1. 使用注意事项 (2)1.1 安全注意事项 (3)1.2 使用前注意事项 (5)2. 概述 (5)2.1 机器的原理 (5)2.2 机器的特点 (5)2.3 技术参数 (6)3. 连接说明 (6)3.1 电源控制箱连接说明 (6)3.2 变压器箱连接说明 (7)4. 操作说明 (8)4.1 操作面板组成及其说明 (8)4.2 LCD显示屏 (8)4.2.1 显示屏及显示切换 (8)4.2.2 显示屏上的状态设定按钮 (10)4.2.3 焊接参数及其显示 (11)4.2.4 功能参数及其显示 (11)4.2.5 显示屏上的其它内容 (12)4.3 参数设定范围 (12)4.4 参数设定方法 (12)4.4.1 参数组设定 (12)4.4.2 参数值设定 (13)4.5 焊接操作 (13)5. 特别应用 (13)5.1 使用不同焊接参数 (13)5.2 双机头应用........................................................................................错误!未定义书签。
5.3 自动化应用 (13)6. 安装调试 (14)7. 一般故障处理 (15)1. 使用注意事项(１)安全上的注意使用前请熟读此｢安全上的注意｣，正 确使用本装置。
■为了安全使用，防止对使用者及他人造 成危害和损伤，请务必仔细阅读这些与 安全有关的注意事项。
由于任何一个都和安全都有重要关系， 因此请务必仔细阅读。
■ 各安全警示分危险、警告、注意。
警示标志的含义如下：请不要随意触摸装置的内部由于装置内部有高电压存在，随意触摸装置的内部是非常危险的。
供电电源连接插座带有高压，请不要触摸插座的连接端子。
除了我公司技术服务人员以外请不要随意触摸。
请绝对不要自行拆装、修理、改造本装置 会有触电、起火的危险。
需要检、修理时，请与经销商或本公司联系。
点焊机操作说明
半自动单点电池点焊机操作说明书（电气）OPERATION INSTRUCTIONS！使用前先详细阅读操作说明书或者在有专业技术人员指导下进行操作。
目录一安全防范安装安装点附近不要堆放易燃品。
否则，可能引起火灾。
搬运时一定要抓紧支撑部分。
否则，可能有跌倒损坏危险。
请防止外部异物进入到设备内部。
否则，可能引起短路。
请确保接地良好。
否则，可能引起电击或火灾。
布线必须由合格的电气专业人员作业。
否则，可能引起电击或火灾。
请确保安装空间有良好的通风条件，避免运行环境中有灰尘、腐蚀气体、易燃气体等。
避免安装空间有震动，不牢固。
否则，可能引起短路或损坏。
请确保电压、气源满足以下条件：电源1Φ+N AC220V，50/60Hz，3kW气源~操作断开输入电源超过10 分钟后,再进行维护和检查。
否则，有电击危险。
请确保由合格电气操作人员在经授权后进行维护、检查和更换零件。
否则有电击危险。
不要用湿手操作。
否则，有电击危险。
请确保接地良好。
否则，可能引起电击或火灾。
通电状态下不能接触设备内部配件。
否则，可能引起电击。
发热组件温度非常高，请不要触及。
否则，有烧伤的危险。
二安装使用条件安装条件使用环境三操作说明系统上电1）确认机台电源线、气源（空压机）电源线及米亚基焊接主机电源线已正确连接；2）确认机台断路器处于接通状态，且气源开关和米亚基焊接主机的电源开关处于ON状态；3）按下操作面板箱上的电源开关，并确认红色电源指示灯点亮；4）待操作面板箱上的触摸屏显示如图所示的开机画面时，表示系统已上电完成。
系统初始化系统上电完成后，触摸屏会显示如图所示的开机画面。
此时会显示机台当前状态为“等待初始化”状态，长按屏幕左下方的“一键复位”按钮1秒，待“一键复位”按钮显示为绿色黄色“复位中”时，机台开始初始化，即复位伺服电机位置及扫描焊接主机是否正常。
图系统开机画面系统初始化时，若没有接通焊接机电源，则会弹出如图所示的米亚基初始化失败提示窗，如果是正常作业，则需要确认米亚基焊接主机是否已经正常供电；如果只是进行对位测试，则只需长按窗口右下方的“跳过自检”按钮直至窗口自动关闭为止即可。
焊接维修培训手册 10 zx7-IV
第十一章 ZXBiblioteka -Ⅳ数字化焊机§11-1 与 ZX7-Ⅲ系列焊机的比较
一、新增功能及改进点 1、控制功能更完善
手弧焊增加了拐点电压（10V-30V）和引弧时间（0.5-1.2S）的调节， 通过设定拐点电压可以适应长短电缆焊接；通过设定引弧时间，可以 使引弧成功率大大提高。 氩弧焊各种参数更加完善：可以按照需要对前气时间、延气时间、缓 升时间、衰减时间、 起弧电流以及收弧电流进行设定，能取得更好的 焊接质量。 2、电流调节范围加宽 能输出更小电流，315、400 最小焊接电流为 5A；500 为 10A。 3、低空载电压技术 该系列焊机空载电压低（23V 左右），更加安全、可靠。 4、多重保护 次级短路保护、过热保护和初级过电流、过电压保护等多种防护机能。 5、两种遥控方式 具有有线遥控和无线遥控两种方式，可按照用户需要进行配备。 （注意订货时需注明） 6、电弧特性 相比Ⅲ型焊机，电弧比较柔和，电弧挺度好。 7、长短焊功能 通过组合键设置，可以在长短焊之间进行切换。 8、数字功能 风机智能管理，延长风机使用寿命、降低故障率。停止焊接 15 分钟之 后，风机自动停止转动，再次焊接时，风机立即启动。 通过组合功能键，可以调出出厂设定值，恢复出厂焊接规范。 ☆另外 焊接电流和推力电流及衰减时间调节方式保留了老焊机调节方式：即 左旋扭调节焊接电流，右旋扭调节推力电流和衰减时间。
ZX7系列手工焊机说明书
目录一用途及特点------------------------------1 二安全使用规范----------------------------1三电磁兼容注意事项------------------------4 四焊机安装--------------------------------6 五型号编制及说明--------------------------8 六原理简述--------------------------------8 七操作使用说明----------------------------9 八焊机的维修与保养-----------------------14 九主要技术参数---------------------------16 十产品成套及附件清单---------------------18 十一附录A：常见故障、故障原因及排除方法附录B：信息反馈表一、用途及特点ZX7系列逆变手工焊机是一种广泛适用于锅炉等容器制造、电建、冶建、化建、航空/航天工业、车辆制造等工业领域中各种金属（δ≥0.5mm）结构焊接的焊机。
该系列逆变焊机具有合理的静外特性及良好的动态性能，特点如下：焊把及地线电缆采用快速电缆插头，与电源“+、－”输出端相连，插接快速、简单、安全、可靠；采用20kHz逆变技术，除用于冷却的风机旋转声外，电源工作无噪音；优秀的引弧特性和熔滴过渡特性。
由于采用了方便可调，控制适当的引弧电路，显著提高了初次引弧和“灭弧焊”再引弧的可靠性，并改善了断续焊、单面焊双面成形的工艺适应性。
适当地选择焊接电流和推力电流，可以控制调节熔滴过渡方式，改善电弧吹力和挺度；设置了长、短把线选择开关，可以较大范围调节电弧性能（挺度、吹力等）；适用于酸性焊条、低氢碱性焊条、管道纤维素焊条、耐热钢焊条等多种焊条的焊接；重量轻，体积小，效率高，空载损耗小。
二安全使用规范1 一般安全注意事项!●输入电源的设计施工、安装场地的选择、高压气体的使用等，请按照相关标准与规定进行。
ZX7焊机原理及说明书
产品功能设置起弧电流和推力电流调节功能过热、过流、欠压保护功能抗电网电压波动范围（±20%）输出电流自动补偿功能（输出电缆长度可达100米）适用范围焊接方式:直流手工焊、简易氩弧焊、碳弧气刨（ZX7-630）焊条直径：φ2-5㎜焊条种类：碱性、低氢、纤维素、不锈钢、酸性焊条焊接材料：碳钢、合金钢、不锈钢等技术参数型号 ZX7-400S/ST ZX7-500S/ST ZX7-630额定输入电压三相380V±20% 50HZ空载电压 60-75V电流调节范围 40-400A/ 40-500A/ 50-630A额定负载持续率 60%，效率η≥85%，防护等级 IP23，重量 37Kg， 38Kg， 43Kg外型尺寸（长×宽×高） 490×285×460 570×315×490 570×315×490，产品特点熊谷ZX7系列焊机是熊谷公司精心设计的通用型弧焊电源，特别在小电流时起弧、维弧、稳弧上，具有很好的焊接稳定性。
其主要设置如下：IGBT逆变焊机，逆变频率20kHz，动态性能好具有电流预设功能，电流调节精度极高焊接电流预设连续可调，起弧电流和推力电流从零到最大连续可调具有电弧软硬选择功能和长、短焊把线选择功能电弧力强弱可根据输出电缆长度进行长、短转换采用负反馈控制技术，在焊接的恒流阶段，电流恒定不变抗电网电压波动能力强具有完善的保护电路和故障显示功能，保障焊机的安全和快速查找故障原因可作为简易直流氩弧焊电源使用，一机多能引弧容易，电弧稳定，飞溅小，焊缝成型好体积小，重量轻，高负载持续率，高效节能7.5KW三相电动机，电流15A，距离150米，要用多少平方得铜芯电缆？每千瓦*百米需0.8平方，7.5KW，距离150米，要用7.5*1.5*0.8=8平方铜芯电缆电焊机一次侧的电流取决于什么? 除了空载时的变损外，取决于焊接电流。
ZXG7-300-1弧焊整流器使用说明书
ZX7—300-1型弧焊整流器由电源变压器，磁饱和电抗器,硅整流器和相应控制电路组成，单独使用可作为手工电弧焊电源，配备NSA-300型氩弧焊控制箱，便成NSA4—300型直流钨极氩弧焊机，主要用于钢、不锈钢构件的焊接,且亦可用于铜、银、钛等金属的焊接，焊接时可以添加填充焊丝，也可以不加填充焊丝。
为了满足焊接工艺的要求，整流器具有下列特点：1、设有电流反馈的磁饱和电抗器，具有垂直下降的外特性，焊接电流稳定。
2、焊接电流无级调节，调节方便,焊接电流调节范围广.3、具有电流衰减装置，适应环缝及闭合缝焊接的需要，改善焊接收尾阶段的焊缝质量.4、采用硅整流元件，具有使用维护简单，动特性好,噪音小、效率高、寿命长、对潮湿、环境温度和化学气体不敏感等优点。
5、变压器次级绕组和磁饱和电抗器一组工作共用,结构紧凑，体积小。
一、技术数据1、电源电压三相380V 50HZ2、输入容量 23 KVA3、额定焊接电流 300 A4、电源调节范围 20-300 A5、额定负载持续率 60 %6、空载电压 72V ±5%7、工作电压 25—30 V8、衰减时间调节范围 0。
5—5 S9、效率 68 ％10、外形尺寸 480＊620*890mm11、重量 200 Kg 注:1、负载持续率，为负载的持续时间和工作周期之比，(工作周期等于负载持续时间与空载时间之和）,本整流器的工作周期为5分钟.注：2、当负载持续率为100％时，本整流器的焊接电流最大值为230A.二、组成和作用ZXG7—300—1型弧焊整流器由以下部分组成：结构方框图各部分的结构和作用：1、主要电源变压器和饱和电抗器组主电源变压器为一三相降压变压器，初次级均为星型连接,引入磁饱和电抗器使电流具有垂直下降的外特性,因而焊接电流稳定，调节电抗器控制绕组中的直流控制电流，即可改变电抗器的输出特性，实现电流无级调节，变压器次级绕组和饱和电抗器一组工作绕组共同，结构紧凑。
广州友田机电设备 逆变直流手工弧焊机（INV.ZX7-系列）说明书
逆变直流手工弧焊机（INV.ZX7-系列）使用说明书使用前请仔细阅读广州友田机电设备有限公司GUANGZHOU YOUTIAN INDUSTRY CO .,LTD感谢您使用“焊王”焊机产品！在使用本机之前，请仔细阅读本说明书，并妥善保存，以备查询。
~~~~~~~~~~~~~~~~~~~~~~~~~~~~公司简介本公司是集焊接切割设备开发设计、生产制造、销售及售后技术服务为一体的专业公司，已通过德国TUVISO9001质量体系认证，认证号码为：44 100 085185。
我公司始终贯彻“追求卓越，品质第一”的企业宗旨，销售及售后服务网络已遍及全国。
公司拥有6大类产品系列，年生产销售万台焊接切割设备，在焊接行业中位居前列。
本公司生产的“焊王”牌产品现有系列： ﹡直流氩弧焊机系列 ﹡交直流氩弧焊机系列 ﹡气体保护焊机系列 ﹡直流手工焊机系列 ﹡空气等离子切割机系列 ﹡数控电阻焊机系列公司将继续沿产品专业化、通用化、系列化方向发展，使产品的使用性能及可靠性接近或达到国际先进水平。
目 录序、 公司简介一、 主要特点及应用范围 (1)二、 产品规格及技术参数 (2)三、 产品面板说明 (3)四、 系统功能说明 (5)五、 安装及操作注意事项 (7)六、 保养及维修注意事项 (10)七、 运输条件和储存环境 (12)八、 装箱单 (13)附录 (14)安全警告!在使用焊机过程中，可能会给您和他人造成伤害，因此在焊接时作好防护。
详细情况请参考符合生产商事故预防要求的操作人员安全防护指南。
触电________可能会导致死亡! !·按照应用标准，安装好接地装置。
·在皮肤祼露、戴有湿手套或穿着湿衣服时，禁止接触带电部件或电焊条。
·确保您和地面及工作间是绝缘状态。
·确认您的工位是安全状态。
烟气———可能会有害健康！·让头部保持在烟气之外。
·在弧焊时，使用通风报信或抽气装置，避免吸入烟气。
ZX7-IGBT系列逆变式整流弧焊机说明书
4 飞溅：焊接飞溅可能会引起火灾或爆炸 搬走一切可能燃烧的材料和物品， 因为焊接飞溅可能通过很小的通道触及这些材 料，保护好通过焊接区域的各种管道，包括野外液压管道。 当焊接工作区内使用了高压气体时，应采取特殊措施防止其爆炸发生。 当停止焊接时，应防止带电部分接触工件或工作平台，以免意外打火造成火灾 不要试图焊接未经证实无害的容器和管道。 在容器，大型箱体的人孔处进行焊接、加热、切割是危险的，应在作业之前确保焊接处没有有 毒性气体或可燃性气体。 飞溅有可能灼伤皮肤，佩戴皮质手套，帆布服装，高帮皮鞋，无翻边工作裤，防飞溅工作帽等 防止其烧伤皮肤，在有些如侧向焊接或仰焊的场合，应佩戴护耳以防被烫伤。在焊接比较集中 的区域，不焊接时可佩戴护目眼镜。 焊接电缆应尽可能靠近焊接点，并且越短越好，避免焊接电缆路径建筑结构、升降机的链条，其他 焊机或用电器的交流或直流电缆，一旦与其发生短路，焊接电流将足以将其烧毁。 5 气瓶：损坏会引起爆炸 确保所使用的压缩气瓶内装的气体是焊接工艺所要求的， 确保所使用的减压流量 计及管接头，管道都处于良好的工作状态。 确保气瓶的安装是在靠墙并用锁链铐紧。 气瓶应放置在免受撞击和无震动的工作区，并远离焊接工作区。 严禁焊把钳或焊接电缆触及气瓶。 在安装减压流量计或气表时，应避免面向气瓶。
5.
8 电磁场：焊接电流流经的任何场合，都会产生电磁场，焊接设备本身也会有电 磁辐射 电磁场对心脏起搏器有影响，安装有心脏起搏器的用户，须咨询自己的医生。 电磁场对健康的影响未经证实和查明，不排除对身体有负面影响 焊接施工人员应按如下方法减少电磁场对人体的危害： 1. 将焊接和接工件的电缆捆扎在一起。 2. 切勿将电缆环绕身体的全部或局部 3. 不要置身于焊接电缆和接地 （工件） 电缆中间， 如果焊接电缆在左边， 则接地电缆也应在左边。 4. 接地和焊接电缆应尽量地短。 不要在焊接电源附近施工。 9 提升装置：华远焊机的供货状态为纸箱或木箱包装，设备到达用户现场后，在 其包装物上并没有提升装置，用户可以采用升降叉车将其运输到位，然后拆箱。 当焊机设置有提升吊环时， 可以利用吊环进行场内搬运， 华远焊机提醒用户， 焊机提升对焊机有潜在的危险，除非特殊情况，一般的搬运应使用其滚轮， 推动焊机移位。 起吊时应保证焊机所有附件已经拆除 当焊机起吊时，应保证焊机下方没有人员驻留，并随时提醒过路行人 严禁吊车快速移动。 焊机安装到位后应按使用说明书的相关章节由专业人员认真安装焊机。
ZX7-160 200 250 315 400 500逆变直流弧焊机使用说明书
ZX7-160/200/250/315/400/500逆变直流弧焊机使用说明书安全须知！重要提示：1焊割过程中，不能切换功能转换开关，以免损坏机器。
2进行切割前，必须先拔掉与电焊钳连接的快速插头，确保焊钳与主机断开，以防触电。
3使用该设备需加装漏电安全保护开关！4使用国家安全监察部门认可的焊接劳动保护用品！5操作者必须是持有效的《金属焊接（气割）作业》操作证的特种作业人员！触电-会导致严重伤害！6按照应用标准，安装好接地装置。
7在皮肤裸露、戴有湿手套或穿着湿衣服时，禁止接触带电部件或电焊条。
8确保您和地面及工件间是绝缘状态。
9确认您的工位是安全状态。
烟气-会有害健康！10让头部保持在烟气之外。
11在弧焊时，使用通风或抽气装置，避免吸入烟气。
弧光辐射-会损害您的眼睛，灼伤皮肤！使用合适的焊接面罩和滤光镜，穿上防护服，以保护您的眼睛和身体。
12用适合的面罩或帘保护旁观者免受伤害。
火灾-焊接火花可能会导致火灾，确认焊接工位附近无易燃物，请注意安全防火。
噪音-过度的噪音对人的听力有害13保护您的耳朵，使用耳朵防护罩或戴上其他听力保护物。
14警告旁观者，噪音会对其听觉造成潜在伤害。
故障-遇到困难时，寻求专业人士的帮助。
15如您在安装和操作时遇到困难，请按本手册的有关内容进行排查。
直流弧焊机简介该焊机是采用先进的逆变技术制造的。
逆变电源是采用大功率器件V-MOS场效应管，将50/60HZ的工作频率转换为高频（如100KHZ 以上），再降压整流，通过脉宽调制技术（PWM）输出大功率直流源，主变压器的重量，体积大幅度下降，效率提高30％以上。
引弧系统采用高频振荡原理。
其特点：稳定、可靠、轻便、节能、无电磁噪音。
手弧焊机系列的特点是：高效、节能、轻便、且具有良好的动特性，电弧稳定，溶池容易控制。
较高的空载电压和较好的能量推力补偿。
用途广泛，可用于高空作业，野外作业，室内外装修等，与国内同类产品相比具有体积小，重量轻、安装简便，操作容易等特点。
瑞凌直流焊机ZX7-200_250T使用说明书,单相王
瑞凌直流焊机ZX7-200/ 250T使用说明书，单相王型号参数ZX7 200ZX7 250T电源电压（V）单相AC220V±15％单相AC220V±15％频率（HZ）50/6050/60额定输入电流（A）43.658空载电压（V）5859输出电流调节（A）29-20020-250额定输出电压（V）2830推力调节范围（A）--------负载持续率（％）6060空载损耗（W）4040效率（％）8080功率因数0.730.73绝缘等级F F外壳防护等级IP21IP21重量(kg)810外形尺寸（mm）395×153×301 450×205×370焊条规格Φ2.5 Φ3.2 Φ4.0 Φ5.0 焊接电流70-100A 110-140A 170-220A 230-280AZX7使用领域建筑和安装工地；轻工业钢铁制品加工厂；家庭装潢和农具维护；设备安装与修理；一般铁件加工；产品简介ZX7200T由于采用220V市电且特别轻巧，使其能上天入地，轻易到达重型设备难以安装的场合，加上内置的自适应推力和输出焊接电压自动匹配功能，只需要一个电流调节旋钮，就可以让焊工轻松找到舒服的焊接规范；其超强达到60%的暂载率，只要输出电缆不要太长，足以对付￠4.0焊条，让用户爱不释手。
ZX7400,生命常青的销售冠军，为瑞凌经销商带来过无数的荣誉和财富。
这款机器以强大的输出能力和超乎想象的性价比，颠覆了许多传统焊工对逆变焊机的偏见。
电弧推力调节功能的提供，是这款产品具备了高端焊接设备的性能。
T计划瑞凌旨在引领中国手工焊机革命的逆变焊机普及计划。
首先于2007年推出ZX7200T，迅速风靡全球，至2010年，随着160T和250T的市场普及，手工弧焊的T计划告一段落。
T计划的实施，为中国小型逆变焊机的普及作出了巨大贡献，她不再是瑞凌实业的商业行为，更多的是体现了瑞凌人为民族和谐发展做出的贡献。
凯尔达KE维修培训手册
步骤 1 2 3 4 5 6
万用表档位 *10K *1 *1 *10K *1 *1
黑表笔 G1 E1 C1 E1 E1 C1
-4-
红表笔 E1 C1 E1 G1 C1 E1
阻值（Ω） 无穷大 10 10 无穷大 10 无穷大
KE 系列 CO2 气体保护焊机维修手册
3 IGBT模块
（F4-75R12MS4）
1
BSM100GB120DN2
4 隔直电容
MFD-DA014uF/500VDC 〈630A
1
MFD-DA016uF/500VDC 630A
5 谐振电感
1
6 整流二极管模块
DH2F100N4S
2
7
分流器
500A
1
8 控制变压器
8110002 8110003
1
9 压敏电阻
输出电抗器滤波 ↓
平滑的直流电流由焊机的输出端输出
-6-
KE 系列 CO2 气体保护焊机维修手册
3、3主回路元件名称及功能：
三相整流模块
阻断电容 Cb 初级电流互感器 谐振电容
2 组 IGBT 模块
（输入 380V 整流） （衰减原边环流电流） （内环电流反馈） （实现软开关功能） （开关变换直流变交
- 10 -
KE 系列 CO2 气体保护焊机维修手册 ④ 收弧有/无开关
该开关的作用是操作方式的改变，收弧有时在电弧引燃之后可以放开焊枪开关而继续
焊接，当要结束时再次按下焊枪进行弧坑填充，该方式在大电流焊接时使用较多。收弧无时在
电弧引燃之后要一直按着焊枪开关进行焊接，放开焊枪开关即停止焊接。具体的操作时序图参
