金属和酸反应图像题
金属与酸反应的图像解析
变形：
在讨论金属与酸反应的图像问题时，一定要分清图像中X、Y轴所 表示的具体含义，因为变换了X、Y轴的内容，所对应的图像就会 出现不同的情形。如果X轴表示参加反应的金属的质量， Y轴表示 生成的氢气的质量，一定量的不同金属与足量的酸进行反应，如 图所示。假设三种金属分别为铝、镁、铁，你能找出其中代表铁 的线条吗？
例1：将等质量的铁和锌放入足量的稀硫酸中， 充分反应后生成氢气的质量关系中正确的是 （ ）（铁-56，锌-65）
A.铁产生的氢气多 B.锌产生的氢气多 C.产生的氢气一样多 D.无法比较
如图3，假定A,B均为+2价，可以得到什么信息？ 金属A的活动性要比金属B的活动性强。 金属B的相对原子质量小于金属A的相对原子质量。
练一练 图11表示Fe、Zn、Mg、Al分别跟稀盐 酸反应制取氢气的质量（m）与所用的金属质 量（M）之间的关系图，其中正确的是 （ ）
课堂总结
看图像 分析 金属和酸的反应
一看坐标 二看点 三看线
生成物的量与反应物的量 有关系
反应速度与金属的活动性、 酸的浓度有关系
A．铝粉、铁粉和硫酸均有剩余
B．铝粉、铁粉均反应完，硫酸有剩余
C．硫酸、铝粉均反应完，铁粉有剩余
D．硫酸、铁粉均反应完，铝粉有剩余
（2009普陀二模）45、X是某种金属，在化合物中显 +2价，相同质量的X和Mg与足量同浓度的酸反应， 产生气体与时间的关系如图所示，由此不能得到的结 论是………（C ）
练一练 :将质量相等的A、B、C三种金属，同时分别 放入三份溶质质量分数相同且足量的稀盐酸中，反应 生 中成 所H提2供的的质信量息与，反得应出时的间结的论关正系确如的图是8所（示。）根据图
人教版化学高考复习：金属与酸反应图像PPT
图5
19
人教版化学高考复习：金属与酸反应 图像ppt 【公开 课课件 】
专项训练
2.将质量相等的铝粉和铁粉分别与同体积、同浓度的稀硫酸反应,反应情况如 图5所示。反应结束时,下列可能情况分析正确的是 ( D )
A.铝粉、铁粉和硫酸均有剩余 B.铝粉、铁粉均反应完,硫酸有剩余 C.硫酸、铝粉均反应完,铁粉有剩余 D.硫酸、铁粉均反应完,铝粉有剩余
图2
7
人教版化学高考复习：金属与酸反应 图像ppt 【公开 课课件 】
考点突破
(2)归纳
三个量
原理
结论
金属越活泼,与酸反应速率
反应速率
越快,反应时间越短
Mg>Al>Zn>Fe
产生氢 气质量
生成氢气质量由酸的质量 决定,酸质量相等,生成氢气 质量相等
Al=Mg=Fe=Zn
消耗金 相对原子质量越小,化合价
属质量 越高,消耗金属质量越小 Al<Mg<Fe<Zn
人教版化学高考复习：金属与酸反应 图像ppt 【公开 课课件 】
图1
8
人教版化学高考复习：金属与酸反应 图像ppt 【公开 课课件 】
考点突破
3.金属与盐溶液反应图像 • 金属与盐溶液反应遵循“远距离先置换”的规律。反应结束后,固体中的成
分不与溶液的成分反应,能共存。
16
人教版化学高考复习：金属与酸反应 图像ppt 【公开 课课件 】
专项训练
1.向一定量的铁粉中逐滴加入稀硫酸至过量,图4是反应过程中某种物质的质量
y随加入稀硫酸的质量变化的关系,则y不可能表示
()
A.消耗铁粉的质量 B.生成硫酸亚铁的质量 C.溶液的总质量 D.生成氢气的质量
2020-2021备战中考化学 金属与酸反应的图像综合试题含答案解析
一、中考初中化学金属与酸反应的图像 1．如图表所示4个图象中，能正确反映变化关系的是A ．足量镁和铝分别放入等质量、等浓度的稀盐酸中B ．镁在空气中加热C ．加热一定质量的高锰酸钾固体D ．向一定质量的二氧化锰中加入过氧化氢溶液【答案】B【解析】【分析】【详解】A 、根据反应的化学方程式及其质量关系：22Mg+2HCl=24MgCl +3H 72↑，325421961872Al +6HCl =2AlCl +3H 32↑可知 ，足量的镁和铝分别放入等质量、等浓度的稀盐酸中，酸能完全反应，因此反应生成的氢气质量相同，产生相同质量的氢气，消耗镁的质量大于 铝的质量，图像不能正确反映变化关系，不符合题意；B 、镁与空气中的氧气反应生成氧化镁，根据质量守恒定律，反应物质量应该等于生成物质量，因此固体的质量不断增加，图像能正确反映变化关系，符合题意；C、高锰酸钾受热分解生成了锰酸钾、二氧化锰和氧气，固体的质量减小，锰元素的质量不变，因此固体中锰元素的质量分数应当增加，图像不能正确反映变化关系，不符合题意；D、向一定质量的二氧化锰中加入过氧化氢溶液，二氧化锰是该反应的催化剂，质量不变，图像不能正确反映变化关系，不符合题意。
故选B。
2．下列所示的四个图像，能正确反映对应变化关系的是A．向一定量的硝酸铜和硝酸镁的混合溶液中加入铁粉B．等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应C．向一定量的氢氧化钠溶液中滴加pH=3的稀盐酸D．向一定量的含有盐酸的氯化铜溶液中滴加氢氧化钠溶液【答案】B【解析】【分析】【详解】A、铁的金属活动性比铜强，比镁弱，向一定量的硝酸铜和硝酸镁的混合溶液中加入铁粉，铁不能与硝酸镁溶液反应，铁能与硝酸铜溶液反应生成硝酸亚铁溶液和铜，参加反应的铁的质量小于生成铜的质量，则溶液的质量应减少，故错误；B、等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应，横坐标是硫酸的量，故等量的硫酸产生氢气的质量相等，当金属全部参加反应，生成氢气的质量与金属的相对原子质量成反比（+2价的金属），则镁产生的氢气的质量大于铁，故正确；C、向一定量氢氧化钠溶液中滴加pH=3的稀盐酸，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，溶液碱性减弱，pH减小，恰好完全反应时pH=7，继续加入稀盐酸时，溶液pH小于7，但是不能减小到3，更不能小于3，故错误；D、向含有盐酸的氯化铜溶液中滴加烧碱溶液时，氢氧化钠先和稀盐酸反应，后和氯化铜反应，因此开始不能产生沉淀，故错误。
中考化学金属与酸反应的图像综合练习题及答案
B.向H2SO4和CuSO4的混合溶液中滴加NaOH溶液直至过量，NaOH溶液会先与稀硫酸发生反应：2NaOH+ H2SO4=Na2SO4+2H2O，没有沉淀产生，直到硫酸完全反应，再发生2NaOH+ CuSO4= Na2SO4+Cu(OH)2 反应，这时才有氢氧化铜沉淀生成，故B选项不符合题意；
C.向足量的锌粉、铁粉中分别加入等质量、等浓度的稀硫， ， ，从方程式可以看出，氢气中的氢元素全部来自硫酸，因为锌粉、铁粉是足量的，所以他们生成的氢气质量是相等的，又因为锌的活动性比铁强，所以在变量控制是金属种类，其他因素都相同时，锌比铁反应剧烈快速，故C选项不符合题意；
一、中考初中化学金属与酸反应的图像
1．如图表所示4个图象中，能正确反映变化关系的是
A． 足量镁和铝分别放入等质量、等浓度的稀盐酸中
B． 镁在空气中加热
C． 加热一定质量的高锰酸钾固体
D． 向一定质量的二氧化锰中加入过氧化氢溶液
【答案】B
【解析】
【分析】
【详解】
A、根据反应的化学方程式及其质量关系： ， 可知，足量的镁和铝分别放入等质量、等浓度的稀盐酸中，酸能完全反应，因此反应生成的氢气质量相同，产生相同质量的氢气，消耗镁的质量大于 铝的质量，图像不能正确反映变化关系，不符合题意；
B、浓硫酸具有吸水性，所以将浓硫酸敞口放置在空气中，溶剂质量增加，溶液质量增加，溶质质量分数会逐渐减小，不符合题意；
中考化学金属与酸反应的图像综合经典题含详细答案

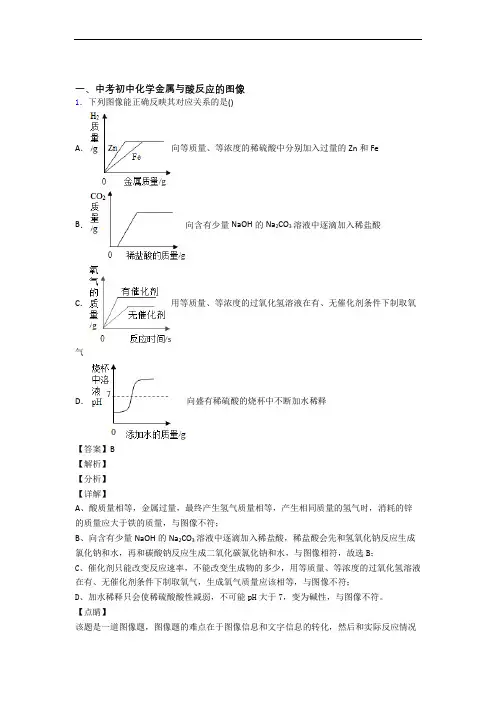

一、中考初中化学金属与酸反应的图像1．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。
【点睛】该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。
2．如图表所示4个图象中，能正确反映变化关系的是 A ．足量镁和铝分别放入等质量、等浓度的稀盐酸中B ．镁在空气中加热C ．加热一定质量的高锰酸钾固体D ．向一定质量的二氧化锰中加入过氧化氢溶液【答案】B【解析】【分析】【详解】A 、根据反应的化学方程式及其质量关系：22Mg+2HCl=24MgCl +3H 72↑，325421961872Al +6HCl =2AlCl +3H 32↑可知 ，足量的镁和铝分别放入等质量、等浓度的稀盐酸中，酸能完全反应，因此反应生成的氢气质量相同，产生相同质量的氢气，消耗镁的质量大于 铝的质量，图像不能正确反映变化关系，不符合题意；B 、镁与空气中的氧气反应生成氧化镁，根据质量守恒定律，反应物质量应该等于生成物质量，因此固体的质量不断增加，图像能正确反映变化关系，符合题意；C、高锰酸钾受热分解生成了锰酸钾、二氧化锰和氧气，固体的质量减小，锰元素的质量不变，因此固体中锰元素的质量分数应当增加，图像不能正确反映变化关系，不符合题意；D、向一定质量的二氧化锰中加入过氧化氢溶液，二氧化锰是该反应的催化剂，质量不变，图像不能正确反映变化关系，不符合题意。
中考化学复习金属与酸、盐反应的图像题
类型二 金属与盐反应
4.[2018·襄阳] 向一定量AgNO3和Cu(NO3)2的混合溶液中加入铁粉,反应过程中,测得混合物中溶液的质 量与加入铁粉的质量关系如图G2-4所示。下列有关该反应过程的说法正确的是 A.a点,向溶液中滴加稀盐酸,无白色沉淀 ( )
B.c点,向过滤后得到的固体中滴加稀盐酸,无气泡产生
C.t2~t3速率变化的主要原因是盐酸的浓度逐渐减小
D.t1~t2速率变化的主要原因是反应放热使溶液温度升高 图G2-1
类型一 金属与酸反应
[答案] B [解析] t1~t2速率变化的主要原因是反应放热使溶液温度 升高。
类型一 金属与酸反应
2.[2018·河北] 如图G2-2所示的四个图像,分别对应四种过程,其中正确的是 A.①分别向等质量Mg和Cu中加入足量等质量、等浓度 的稀硫酸 B.②分别向等质量且足量的Zn中加入等质量、不同浓度 的稀硫酸 C.③分别向等质量且足量的Mg和Zn中,加入等质量、等 浓度的稀硫酸 D.④分别向等质量的Mg和Zn中加入等质量、等浓度且 足量的稀硫酸 ( )
。 。
(3)cd段压强变化一 金属与酸反应
[答案] (1)Al2O3+6HCl
(2)2Al+6HCl
2AlCl3+3H2O
2AlCl3+3H2↑
(3)温度降低 [解析] (1)铝的化学性质比较活泼,在空气中形成一层致密的氧化铝薄膜,盐酸和氧化铝反应生成氯化铝 和水,所以ab段发生反应的化学方程式是Al2O3+6HCl 主要原因是温度降低。 2AlCl3+3H2O。(2)铝和盐酸反应生成氯化铝 2AlCl3+3H2↑。(3)cd段压强变小的 和氢气,压强增大,所以bc段发生反应的化学方程式是2Al+6HCl
2020-2021中考化学 金属与酸反应的图像综合试题及详细答案
一、中考初中化学金属与酸反应的图像1．如图表所示4个图象中，能正确反映变化关系的是A ．足量镁和铝分别放入等质量、等浓度的稀盐酸中B ．镁在空气中加热C ．加热一定质量的高锰酸钾固体D ．向一定质量的二氧化锰中加入过氧化氢溶液【答案】B【解析】【分析】【详解】A 、根据反应的化学方程式及其质量关系：22Mg+2HCl=24MgCl +3H 72↑，325421961872Al +6HCl =2AlCl +3H 32↑可知 ，足量的镁和铝分别放入等质量、等浓度的稀盐酸中，酸能完全反应，因此反应生成的氢气质量相同，产生相同质量的氢气，消耗镁的质量大于 铝的质量，图像不能正确反映变化关系，不符合题意；B 、镁与空气中的氧气反应生成氧化镁，根据质量守恒定律，反应物质量应该等于生成物质量，因此固体的质量不断增加，图像能正确反映变化关系，符合题意；C 、高锰酸钾受热分解生成了锰酸钾、二氧化锰和氧气，固体的质量减小，锰元素的质量不变，因此固体中锰元素的质量分数应当增加，图像不能正确反映变化关系，不符合题意；D 、向一定质量的二氧化锰中加入过氧化氢溶液，二氧化锰是该反应的催化剂，质量不变，图像不能正确反映变化关系，不符合题意。
故选B 。
2．如图所示四个图像，分别对应四个过程，其中不正确的是A ．向一定量的锌中加入足量的稀盐酸B ．向一定量硫酸铜溶液中加入足量的铁C ．足量锌、铁中分别加入等质量、等质量分数的稀硫酸D ．等质量的锌和铁中分别加入足量等质量分数的稀硫酸【答案】B【解析】【分析】【详解】A 、向一定量的锌中加入足量的稀盐酸，锌完全反应后质量为0，不符合题意；B 、向一定量硫酸铜溶液中加入足量的铁，铁和硫酸铜反应生成硫酸亚铁和铜，44=Fe+CuSO FeSO +Cu ，每56g 固体铁加入置换出64g 铜单质，反应后固体质量增加，溶液的质量减小，反应完后不再减小，符合题意；C 、足量锌、铁中分别加入等质量、等质量分数的稀硫酸，锌的活动性强，在相同的时间内生成的氢气多，稀硫酸的质量相同，完全反应后生成的氢气相同，不符合题意； D 、等质量的锌和铁中分别加入足量等质量分数的稀硫酸，相同的酸反应，生成的氢气质量相同，根据反应方程式：22Zn+2HCl=ZnCl +H ↑22Fe+2HCl=FeCl +H ↑每生成2g 氢气需要锌的质量为65g ，需要铁的质量为56g ，等质量的锌和铁中分别加入足量等质量分数的稀硫酸，完全反应后，铁生成的氢气多，不符合题意。
2020-2021中考化学金属与酸反应的图像综合题含详细答案
一、中考初中化学金属与酸反应的图像1．如图四个图象，能正确反映对应变化关系的是()A．图甲表示向二氧化锰中加入过氧化氢溶液B．图乙表示镁在氧气中燃烧C．图丙表示等质量的锌、铁分别与质量分数相等且足量的稀硫酸反应D．图丁表示用“用红磷燃烧测定空气中氧气体积分数”实验过程中密封集气瓶内的气压变化【答案】C【解析】【分析】【详解】A、过氧化氢在二氧化锰的催化作用下分解生成水和氧气，所以在二氧化锰中加入过氧化氢溶液，氧气量不断增加，但是开始时氧气为0，故错误；B、参加反应的镁和氧气的质量之和等于生成的氧化镁的质量，随着反应的进行，镁和氧气的质量减少，生成的氧化镁的质量增加，但是反应过程中消耗的镁的质量大于消耗的氧气的质量，所以最终剩余镁的质量较少，故错误；，C、锌比铁活泼，反应速率快，需要时间短，最终铁和稀硫酸反应生成的氢气多，故正确；D、红磷燃烧消耗氧气，开始时放出大量的热，所以压强会变大，最后压强变小，小于初始值，故错误。
故选：C。
【点睛】本题是过程与图象结合题，是对学生识图能力的考查，解题的关键是能正确的分析各个反应的过程并能结合图象分析问题。
2．分析下列图像与对应的实验操作，合理的是（）A．向两只装有等质量等溶质质量分数的稀硫酸中，分别加入镁与铁，则图中a线表示的是加入镁对应的变化B．用等质量等溶质质量分数的过氧化氢制取氧气，a线表示的是没有加入二氧化锰的变化图，b线表示的是加入二氧化锰的变化图C．将一定溶质质量分数的氢氧化钠溶液，滴入稀盐酸和氯化铜的混合溶液中，该图表示的是生成沉淀与加入氢氧化钠的关系D．向盛有稀硫酸的烧杯中加入过量的氧化铜，该图表示的是烧杯中溶液总质量与反应时间的关系图【答案】A【解析】【分析】【详解】Mg+H SO= MgSO+H↑A、因为稀硫酸的质量相同，设溶质硫酸的质量为98g，根据2442 Fe + H SO=FeSO+H↑计算可知，镁与稀硫酸反应后溶液增加的质量为22g，铁与和2442硫酸反应后溶液增加的质量为54g，故铁与稀硫酸反应后溶液增加的质量大，故A正确；B、加入催化剂二氧化锰会加快反应速率，则b线表示的是没有加入二氧化锰的变化图，a 线表示的是加入二氧化锰的变化图，故B错误；C、将一定溶质质量分数的氢氧化钠溶液，滴入稀盐酸和氯化铜的混合溶液中，氢氧化钠优先与盐酸反应，当盐酸反应完后，氢氧化钠和氯化铜反应生成沉淀，则沉淀不是一开始就生成的，故C错误；D、烧杯中原本有溶液，则溶液质量起点不可能为零，故D错误。
2020-2021化学金属与酸反应的图像的专项培优练习题(含答案)附答案
一、中考初中化学金属与酸反应的图像1．向一定量的稀盐酸中，分别加入足量的水、金属铁、氢氧化钙溶液、硝酸银溶液，下列图示正确的是A．B．C．D．【答案】D【解析】【分析】铁和稀盐酸反应生成氯化亚铁和氢气，稀盐酸和氢氧化钙反应生成氯化钙和水，稀盐酸和硝酸银反应生成氯化银和硝酸。
【详解】A、向一定量的稀盐酸中加入足量的水时，酸性减弱，pH升高，但不会变成中性或碱性，pH只会接近7，故A不正确；B、活泼金属和酸接触就会放出氢气，铁和稀盐酸反应生成氯化亚铁和氢气，起点应该从零开始，故B不正确；C、一定量的稀盐酸和氢氧化钙反应生成氯化钙和水，随着反应的进行，溶液的质量增加，反应完全后溶液质量不变，故C不正确；D、稀盐酸和硝酸银反应生成氯化银和硝酸，随着反应的进行，沉淀的质量增加，反应完全，质量不变，故D正确。
故选D。
2．下列图像不能正确反映其对应操作的是（）A．a图在一定量的AgNO3溶液中逐滴加入NaCl溶液B．b图足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应C．c图向稀盐酸中逐滴加入NaOH溶液D．d图等质量块状和粉末状CaCO3分别与足量等体积等质量分数的稀盐酸反应【答案】B【解析】【分析】【详解】A、在一定量的AgNO3溶液中逐滴加入NaCl溶液，不断产生白色沉淀，当恰好完全反应时沉淀达到最大值，对应关系正确；B、镁比锌活泼，镁和稀硫酸的反应速率较快，足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应，镁的活动性比锌强，反应速率快，反应时间短；镁和锌过量，盐酸完全反应，最终生成氢气的质量相等，对应关系不正确；C、向稀盐酸中逐滴加入NaOH溶液时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应的进行，pH升高，当恰好完全反应时，溶液的pH等于7，继续加入氢氧化钠溶液时，溶液的pH大于7，对应关系正确；D、首先粉末状碳酸钙和盐酸反应速率大于块状的，所以对应图象斜率要大，同时由于碳酸钙质量相同，所以二者图象的终点也相同，对应关系正确。
中考化学金属与酸反应的图像(大题培优 易错 难题)含答案
一、中考初中化学金属与酸反应的图像1．如图表所示4个图象中，能正确反映变化关系的是A ．足量镁和铝分别放入等质量、等浓度的稀盐酸中B ．镁在空气中加热C ．加热一定质量的高锰酸钾固体D ．向一定质量的二氧化锰中加入过氧化氢溶液【答案】B 【解析】 【分析】 【详解】A 、根据反应的化学方程式及其质量关系：22Mg+2HCl=24MgCl +3H 72↑，325421961872Al +6HCl =2AlCl +3H 32↑可知 ，足量的镁和铝分别放入等质量、等浓度的稀盐酸中，酸能完全反应，因此反应生成的氢气质量相同，产生相同质量的氢气，消耗镁的质量大于 铝的质量，图像不能正确反映变化关系，不符合题意；B 、镁与空气中的氧气反应生成氧化镁，根据质量守恒定律，反应物质量应该等于生成物质量，因此固体的质量不断增加，图像能正确反映变化关系，符合题意；C 、高锰酸钾受热分解生成了锰酸钾、二氧化锰和氧气，固体的质量减小，锰元素的质量不变，因此固体中锰元素的质量分数应当增加，图像不能正确反映变化关系，不符合题意；D 、向一定质量的二氧化锰中加入过氧化氢溶液，二氧化锰是该反应的催化剂，质量不变，图像不能正确反映变化关系，不符合题意。
故选B 。
2．如图所示四个图像，分别对应四个过程，其中不正确的是A ．向一定量的锌中加入足量的稀盐酸B ．向一定量硫酸铜溶液中加入足量的铁C ．足量锌、铁中分别加入等质量、等质量分数的稀硫酸D ．等质量的锌和铁中分别加入足量等质量分数的稀硫酸【答案】B 【解析】 【分析】 【详解】A 、向一定量的锌中加入足量的稀盐酸，锌完全反应后质量为0，不符合题意；B 、向一定量硫酸铜溶液中加入足量的铁，铁和硫酸铜反应生成硫酸亚铁和铜，44=Fe+CuSO FeSO +Cu ，每56g 固体铁加入置换出64g 铜单质，反应后固体质量增加，溶液的质量减小，反应完后不再减小，符合题意；C 、足量锌、铁中分别加入等质量、等质量分数的稀硫酸，锌的活动性强，在相同的时间内生成的氢气多，稀硫酸的质量相同，完全反应后生成的氢气相同，不符合题意；D、等质量的锌和铁中分别加入足量等质量分数的稀硫酸，相同的酸反应，生成的氢气质量相同，根据反应方程式：22Zn+2HCl=ZnCl+H↑22Fe+2HCl=FeCl+H↑每生成2g氢气需要锌的质量为65g，需要铁的质量为56g，等质量的锌和铁中分别加入足量等质量分数的稀硫酸，完全反应后，铁生成的氢气多，不符合题意。
备战中考化学压轴题之金属与酸反应的图像(备战中考题型整理,突破提升)及答案解析
一、中考初中化学金属与酸反应的图像1．现有质量相等的甲、乙、丙三种金属，分别放入三份溶质质量分数相同的足量稀硫酸中，生成氢气的质量与反应时间的关系如图所示（已知甲、乙、丙在生成物中均显+2价）。
则下列说法错误的是A．完全反应所需时间：丙>甲>乙B．生成氢气的质量：甲>乙>丙C．相对原子质量：乙>丙>甲D．消耗硫酸的质量：甲>乙>丙【答案】C【解析】【分析】【详解】A、由题意甲、乙、丙三种金属分别与三份溶质质量分数相同的足量稀硫酸反应，金属完全反应，根据生成氢气的质量与反应时间的关系图可知，金属乙反应的氢气质量最先达到最大值，其次是金属甲，最后是金属丙，即金属乙最先反应完，其次是金属甲，金属丙最后反应完，因此完全反应所需时间的关系为丙>甲>乙，A选项说法正确，不符合题意；B、如图所示曲线平行于x轴时，生成的氢气质量达到最大值，三种金属生成氢气的质量甲最大，其次是乙，最小的是丙，即生成氢气的质量甲>乙>丙，B选项说法正确，不符合题意；C、由题意已知甲、乙、丙在生成物中均显+2价，若金属元素的符号为M，与稀硫酸反应的通式为2442M+H SO=MSO+H↑，设金属的相对原子质量为x，金属的质量为m金属，生成氢气的质量为m氢气，根据方程式可知m=2mx金属氢气，则有2m=mx金属氢气，已知甲、乙、丙三种金属的质量相等，则金属的相对原子质量x与生成氢气的质量成反比，如图所示生成氢气的质量关系为甲>乙>丙，三种金属的相对原子质量关系为甲＜乙＜丙，C选项说法错误，符合题意；D、由题意已知甲、乙、丙在生成物中均显+2价，若金属元素的符号为M，与稀硫酸反应的通式为2442M+H SO=MSO+H↑，由方程式可知生成的氢气中的氢元素全部来自于硫酸，根据质量守恒定律元素守恒，生成的氢气质量越大，消耗的硫酸质量越大，如图所示生成氢气的质量关系为甲>乙>丙，消耗硫酸的质量关系为甲>乙>丙，D选项说法正确，不符合题意。
金属与酸、盐溶液反应图像问题
金属与酸、盐溶液反应坐标图像一、金属与酸反应金属与酸反应，生成的氢气的质量＝参与反应的金属的质量×化合价/相对原子质量1. 横坐标表示反应时间(1)等质量的不同金属分别和足量的等体积、等浓度的酸反应(图1)（图1）分析：①酸足量，金属被消耗完，最终生成氢气的质量要依据______的质量来计算。
②金属的相对原子质量越小(金属铝等效成＋2价，相对原子质量等效成18)，最终生成的氢气的质量越________(选填“多”或“少”)。
(2)足量的不同金属分别与等体积、等浓度的酸反应(图2)（图2）分析：①金属足量，酸被消耗完，最终生成氢气的质量要依据____的质量来计算。
②金属的相对原子质量越小，最终消耗的金属质量越_____(选填“多”或“少”)。
(3)同种金属与等质量、不同浓度的酸反应(图3、4)（图3）（图4）分析：①酸的浓度越大，反应速率越________(选填“快”或“慢”)。
②当金属量不足时，最终生成的氢气的质量：浓度大的酸______ _(选填“＞”“＜”或“＝”，下同)浓度小的酸；当金属足量时，最终生成的氢气的质量：浓度大的酸________浓度小的酸。
2. 横坐标表示酸的质量以向等质量的铝、镁、铁中分别加入等浓度的稀盐酸为例(图5)（图5）分析：①当酸的质量≤m时，产生氢气的质量________(选填“相等”或“不相等”)。
②随着稀盐酸的不断滴加，稀盐酸过量，金属的量不足，产生氢气的质量由金属的质量决定，图5中表示镁与稀盐酸反应的曲线是________(填序号)。
3. 横坐标表示金属的质量等质量的不同金属分别与等体积、等质量分数的酸反应(图6)（图6）分析：①金属足量，酸被消耗完，最终生成氢气的质量要依据____的质量来计算。
②当金属质量≤m时，生成氢气的质量要依据________的质量来计算，相对原子质量越小，生成氢气的质量越________(填“多”或“少”)。
产生相同质量的氢气时，消耗金属的质量关系为____________。
2024年中考化学二轮复习---金属与酸反应的图像分析
1．0～m1阶段，酸过量，产生氢气的质量由金属决定。对于Mg、Fe、Zn三种 金属，生成等质量的氢气，金属的相对原子质量越小，消耗的金属越少(有铝 时，铝的消耗量最少)。 2．金属的质量大于m2之后，金属足量，酸不足，产生氢气的质量由酸决定。
专题精练
1．(2021·日照)现将等质量且形状相同的甲、乙、丙三种金属，分别放入三份 溶质质量分数相同的足量稀硫酸中，产生氢气的质量随反应时间的关系如图 所示(已知甲、乙、丙在生成物中化合价均为＋2)。下列说法正确的是( B )
7．(2022·重庆)学会识图能发展科学思维，一小块未打磨的铝片和一定质量的
稀盐酸反应，产生气泡的快慢和反应时间的关系如下图。下列猜想正确的有
( D)
①0～t1阶段，可能是铝表面有层氧化膜
②t1～t2阶段，可能是铝和稀盐酸反应放出热量
③t3时刻，可能是稀盐酸过量
④t3时刻，可能是稀盐酸不足
A．1项
横坐标是时间时，曲线的倾斜程度越大，反应速率越___大_______，金属活动 性越___强_______。等量的金属与足量酸反应生成氢气的质量由金属的质量决
定，计算公式：氢气的质量＝参加反应的金属的质量
×
金属在生成盐中的化合价 金属的相对原子质量
。所以当金属元素的化合价相同时，相对原子质
量越小，生成氢气的质量越___大_____。
4．(2023·广西)向三个烧杯中分别放入足量的Mg、Al、Fe粉末，同时加入质 量分数相同的100 g稀盐酸，充分反应。反应的有关图像错误的是( D )
5．(2022·怀化)现有质量相等的X、Y、Z三种金属，分别放入三份溶质质量分 数相等的足量稀硫酸中，X不发生反应，Y、Z在生成物中均显＋2价，Y、Z 反应生成氢气的质量与反应时间的关系如图所示，则下列说法正确的是( D )
中考化学专题训练---金属与酸反应的图像的综合题分类及答案解析
一、中考初中化学金属与酸反应的图像1．下列图象分别与选项中的操作项对应，其中不合理的是（）A．往一定量的NaOH溶液中滴加稀盐酸至过量B．某温度下，将KNO3固体不断地加入水中C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸氢钠固体【答案】D【解析】【详解】A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。
故选D。
2．下列图像能正确反应其对应关系的是（）A．向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液B．向足量的镁和铁中加入等质量、等质量分数的稀硫酸C．向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液D．某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【答案】B【解析】【详解】A、向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液，pH应该是由小于7逐渐升高，直至等于或大于7，该选项对应关系不正确；B、向足量的镁和铁中加入等质量、等质量分数的稀硫酸，最终生成氢气质量相等，由于镁比铁活泼，反应需要时间短，该选项对应关系正确；C、向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸镁反应生成氢氧化镁沉淀和硫酸钠，该选项对应关系不正确；D、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，硝酸钾不能溶解，溶质质量分数不变，该选项对应关系不正确。
2020-2021备战中考化学金属与酸反应的图像综合经典题附答案
一、中考初中化学金属与酸反应的图像1．如图所示四个图像，分别对应四个过程，其中不正确的是A ．向一定量的锌中加入足量的稀盐酸B ．向一定量硫酸铜溶液中加入足量的铁C ．足量锌、铁中分别加入等质量、等质量分数的稀硫酸D ．等质量的锌和铁中分别加入足量等质量分数的稀硫酸【答案】B【解析】【分析】【详解】A 、向一定量的锌中加入足量的稀盐酸，锌完全反应后质量为0，不符合题意；B 、向一定量硫酸铜溶液中加入足量的铁，铁和硫酸铜反应生成硫酸亚铁和铜，44=Fe+CuSO FeSO +Cu ，每56g 固体铁加入置换出64g 铜单质，反应后固体质量增加，溶液的质量减小，反应完后不再减小，符合题意；C 、足量锌、铁中分别加入等质量、等质量分数的稀硫酸，锌的活动性强，在相同的时间内生成的氢气多，稀硫酸的质量相同，完全反应后生成的氢气相同，不符合题意；D 、等质量的锌和铁中分别加入足量等质量分数的稀硫酸，相同的酸反应，生成的氢气质量相同，根据反应方程式：22Zn+2HCl=ZnCl +H ↑22Fe+2HCl=FeCl +H ↑每生成2g 氢气需要锌的质量为65g ，需要铁的质量为56g ，等质量的锌和铁中分别加入足量等质量分数的稀硫酸，完全反应后，铁生成的氢气多，不符合题意。
故选B。
2．如图四个图象，能正确反映对应变化关系的是()A．图甲表示向二氧化锰中加入过氧化氢溶液B．图乙表示镁在氧气中燃烧C．图丙表示等质量的锌、铁分别与质量分数相等且足量的稀硫酸反应D．图丁表示用“用红磷燃烧测定空气中氧气体积分数”实验过程中密封集气瓶内的气压变化【答案】C【解析】【分析】【详解】A、过氧化氢在二氧化锰的催化作用下分解生成水和氧气，所以在二氧化锰中加入过氧化氢溶液，氧气量不断增加，但是开始时氧气为0，故错误；B、参加反应的镁和氧气的质量之和等于生成的氧化镁的质量，随着反应的进行，镁和氧气的质量减少，生成的氧化镁的质量增加，但是反应过程中消耗的镁的质量大于消耗的氧气的质量，所以最终剩余镁的质量较少，故错误；，C、锌比铁活泼，反应速率快，需要时间短，最终铁和稀硫酸反应生成的氢气多，故正确；D、红磷燃烧消耗氧气，开始时放出大量的热，所以压强会变大，最后压强变小，小于初始值，故错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初中化学图像试题1．下列图像与所述实验相符的是A B C DA ．向一定量锌粒中加入过量稀硫酸B ．向一定量氯化钠饱和溶液中不断加水C ．向一定量氢氧化钠和碳酸钠的混合溶液中加入过量的石灰水D ．20℃时，向一定量不饱和的硝酸钾溶液中加入过量的硝酸钾晶体2某兴趣小组为探究活泼金属与酸反应的规律，经实验测定并绘制出生成氢气的质量与反应时间的关系（见右图）。
分析图像得到的以下结论中， 一定正确的是：（ ）A ．金属甲比金属乙活泼B ．金属甲比金属乙的相对原子质量大C ．金属乙比金属甲的反应速率大D ．金属乙比金属甲的化合价高3.用质量相等的锌粉和铁粉，分别与溶质质量分数相同、等质量的稀盐酸充分反应，产生氢气的质量和反应所用时间的关系如右图所示。
则下列说法中不正确的是（ ） A.曲线a 、b 分别表示锌、铁的反应情况 B.盐酸均反应完，锌、铁有剩余C.盐酸均反应完，锌恰好完全反应，铁有剩余/gKNO 氢气的质量\gD.锌、铁都反应完，盐酸有剩余4．某校化学活动小组为探究X 、Y 、Z 三种金属与酸的反应情况，进行了如下实验：取等质量的X 、Y 、Z 分别与足量的溶质质量分数相等的稀硫酸反应，都生成+2价金属的硫酸盐，反应情况如右图所示。
下列对该图象理解的叙述中，正确的是[相对原子质量Mg-24 Zn-65 Fe-56 Al-27 Na-23]A ．金属活动性由强到弱：X 、Z 、YB ．金属活动性由强到弱：X 、 Y 、ZC ．X 、Y 、Z 依次可能是Mg 、Zn 、FeD ．相对原子质量的大小：Z>Y>X5．等质量的A 、B 两种金属，分别与质量分数相同的足量稀盐酸反应（已知，A 、B 在生成物中均为+2价），生成氢气的质量和反应时间的关系如图所示，则下列判断正确的是（ ）A ．金属A 比金属B 活泼 B ．相对原子质量：A>BC ．A 、B 均消耗完时，所得溶液的质量均比反应前各自酸溶液的质量大D ．A 、B 均消耗完时，产生氢气的质量：A<B6.用相同质量的锌和铁分别跟足量稀盐酸反应，反应情况见图(横坐标t表示反应时间，纵坐标m 表示生成氢气的质量)，其中符合实际的是7、室温下，等质量的镁片和铝片分别与足量的稀硫酸反应，产生氢气的质量(m)与时间(t)的关系图正确的是（ ）0 反应时间氢气质量0 加KNO 3的质量反应时间A 、B 、C 、D 、8.（09湖北鄂州）某研究性学习小组的同学为探究实验室制取氢气的方案，分别用等质量的金属A 、B 跟质量相同、溶质质量分数相同的稀硫酸反应，反应生成氢气的质量与时间的关系如下图所示。
分析图象得到的下列结论中，不合理的是（已知A 、B A 、B 的相对原子质量不等）（ ）A ．反应速率A ＞B B ．生成氢气的质量A=BC ．金属的活动性A ＜BD ．A 、B 均反应完，硫酸有剩余9、（09兰州市）等质量的M 、N 两种金属，分别与相同质量分数的足量稀盐酸反应（已知M 、N 在生成物中均为+2价），生成氢气质量和反应时间的关系如右图所示，下列叙述正确的是（ ）A ．M 、N 两种金属中较活泼的是NB ．生成H 2的质量M ＜NC ．相对原子质量较大的是ND ．产生H 2的速率N ＞M10. 下列图象正确反映对应的变化关系的是A ．一定量的稀硫酸与锌粒反应B ．t ℃时，向饱和硝酸钾溶液中加入硝酸钾晶体C ．向一定量的过氧化氢溶液中加入少量二氧化锰D ．将足量碳酸镁和氧化镁固体分别加入相同质量、相同质量分数的稀盐酸中A B C D11．将相同体积、相同溶质质量分数的稀盐酸，分别滴到等质量、颗粒大小相同的X 、Y 、Z 三种较活泼金属中，生成H 2的质量与反应时间的关系如右图所示。
下列说法中正确的是A.三种金属的活动性顺序为Y>X>ZB.产生氢气的速率顺序为 X 〉Y 〉ZC. 消耗稀盐酸的质量顺序为Z 〉Y 〉XD.相对原子质量由大到小的顺序为 X 〉Y 〉Z 12. 等质量的三种金属A 、B 、C 和相同溶质质量分数的足量的稀硫酸反应，都生成了+2价的金属硫酸盐，其反应情况如图所示。
依图可知三种金属的活动性顺序是________，它们相对原子质量大小的顺序是___________。
13用相同质量的铁和锌跟一定量的稀硫酸反应，其反应过程 如右图所示。
试回答：① 曲线A 表示的是______（填“铁”或“锌”）跟稀硫酸反应的情况。
② 上述曲线图除能说明①的结论外，还可得出的结论是（答一条）______ __。
14.现有等质量甲、乙、丙三种金属，同时放入三份溶质质量 分数相同、体积相同的稀硫酸中，甲、乙、丙产生氢气的质量 如右图所示（已知甲、乙、丙在生成物中均为+2价）。
写出下 列结论中，甲、乙、丙的正确顺序。
① 金属活动性顺序 ； ② 相对原子质量 。
15.把相同体积、相同质量分数的稀盐酸，分别滴到等质量、颗粒大小相同的X 、Y 、Z 三种较活泼金属中，生成H 2的质量与反应时间的关系如右图所示。
这三种金属的活动性顺序为 ；假如X 、Y 、Z 都是+2价金属，则相对原子质量由大到小的顺序为 。
量16.等质量的三种不同金属a、b、c分别和足量的溶质质量分数相同的稀硫酸反应，都生成相同价态硫酸盐，其反应情况如图所示。
回答：（1）三种金属的活动顺序由强到弱的是；（2）三种金属的相对原子质量由大到小的顺序是；（3）若b代表铁，写出它跟稀硫酸反应的化学方程式。
17．向装有30 g稀硫酸的小烧杯中，逐滴加入5 %的氢氧化钡溶液至过量，小烧杯中有关量的变化如下图（反应方程式H2SO4 + B a(O H)2= BaSO4↓+ 2H2O）。
其中不正确．．．的是18．下列四个坐标图分别表示四个实验过程中某些量的变化，其中正确的是A．向一定量的氢氧化钠溶液中滴加稀盐酸直至过量B．向一定量的硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量C．将足量碳酸镁和氧化镁固体分别加入相同质量、相同溶质质量分数的稀盐酸中D．将一定质量的硝酸钾不饱和溶液恒温蒸发水分，直至有少量晶体析出A．B．C．D．19、以下四种实验操作对应的曲线正确的是A．某温度下，向一定量接近饱和的硝酸钾溶液中不断加入硝酸钾固体B．向硫酸铜溶液中加入过量的氢氧化钠溶液C．向稀盐酸中滴加过量的氢氧化钠溶液D．向等质量的金属镁和铁中分别加入足量且溶质质量分数相等的稀硫酸18．（共3分）某合金的主要成分有锌、铜、碳等物质。
为测定合金的某些含量做如下实验：向50.3 g 合金粉末中逐次滴加等质量的质量分数为20.0 %的硫酸铜溶液（已知碳不参与反应），充分反应后，得到如下部分数据和图像。
计算反应后．．．： （1）粉末减轻的质量.（2）加入320.0 g 硫酸铜时，硫酸盐中铜元素与硫酸根离子的质量比。
（3）粉末中铜元素的质量分数（反应后测定碳元素的质量为4.0 g ）。
19. 在一烧杯中盛有100 g CuSO 4和H 2SO 4的混合溶液向其中逐渐滴加NaOH 溶液，沉淀的质量与所滴入NaOH 溶液的质量关系曲线如下图所示。
请根据题意回答下列问题：(2NaOH+CuSO 4=Na 2SO 4+Cu(OH)2↓)。
（1）在实验过程中加入agNaOH 溶液时，溶液中的溶质是 .（2）在实验过程中加入80 gNaOH 溶液时所得溶液中溶质的质量为 g 。
(3)求所加的NaOH 溶液的溶质质量分数.(写出计算过程)20．长期使用热水瓶底部或热水器中有水垢，主要成分是碳酸钙和氢氧化镁（假设无其它杂质）。
某课外小组想测定水垢中碳酸钙的含量，他们取20.8g 水垢，加入足量的浓度为14.6%的盐酸，其中产生的二氧化碳的数据见下表。
计算：（1）水垢中碳酸钙的质量分数 。
（2）要使水垢完全溶解，最少需要盐酸的质量 。
21．甲、乙、丙三位同学用下列试剂分别进行实验，均恰好完全反应，有关实验数据如下表：已知：a 1+a 2+a 3＝16.5g ， b 1+b 2+b 3＝146g 现将甲、乙、丙三位同学反应后所得的溶液全部倒入一个容器内，称得此溶液质量为158.1g 。
试求： （1）参加反应的碳酸钙固体的质量。
(写出计算过程) （2）反应后所得溶液中溶质的质量分数是 %。
（3）反应过程中共生成水的质量是 g 。
22．现有铜与金属镁、铁、锌中的一种组成的混合物，现欲测定其组成。
【查阅资料】镁、铁、锌皆能与稀硫酸发生置换反应，且生成+2价的可溶性金属化合物和氢气。
【实验步骤及数据】取该混合物粉末8.0 g放入烧杯中，将140.0 g 绒织的质量分数为14.0％的稀硫酸平均分四次加入该烧杯中，充分反应后，测得剩余固体质量数据记录如图：通过计算(写出计算过程)，求：(1)该混合物粉末中铜的质量分数?(2)第三次加入硫酸充分反应后，所得溶液中溶质的质量分数是多少?23．为探究一种混合物是由铜粉与镁粉、铁粉、锌粉中的哪一种金属组成。
某同学进行了如下实验：称量8.0 g该混合物粉末放入烧杯中→将140g 14％的稀硫酸平均分成四份依次加入该烧杯中→充分反应后测定剩余固体质量→数据处理：将测得剩余固体质量与加入稀硫酸的质量关系绘制成右图。
试计算：⑴该混合物是由铜粉和__ __组成的。
⑵加入105 g稀硫酸充分反应后，所得溶液的质量。
24．NaOH和Ca(OH)2的固体混合物11.4g与118.6g Na2CO3溶液恰好完全反应，过滤，蒸发过滤后所得溶液，得到干燥的固体12g。
求：(1)Na2CO3溶液中溶质的质量。
(2)过滤后所得溶液的溶质质量分数。
25．现有铜与另一种金属的混合物粉末，另一种金属可能是镁、铁、锌中的一种，现欲测定其组成。
【实验步骤及数据】取该混合物粉末8.0g放入烧杯中，将140.0g 14.0％的稀硫酸分四次加入到该烧杯中，充分反应后，测得剩余固体质量的数据记录如下：通过计算（写出计算过程，结果精确到0.1%），求：（1）该混合物粉末中铜的质量分数?（2）该混合物粉末中另一金属为何种金属?（3）第三次加入硫酸充分反应后，所得溶液中溶质的质量分数是多少?。
