电缆桥架安装要求及规范

电缆桥架安装要求及规范指导

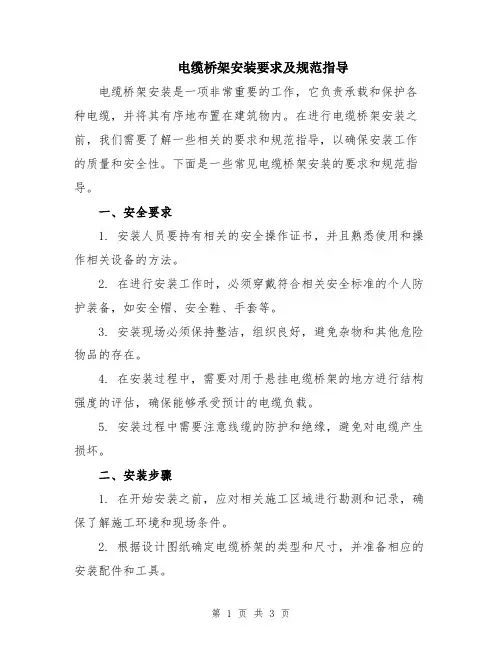

电缆桥架安装要求及规范指导电缆桥架安装是一项非常重要的工作，它负责承载和保护各种电缆，并将其有序地布置在建筑物内。

在进行电缆桥架安装之前，我们需要了解一些相关的要求和规范指导，以确保安装工作的质量和安全性。

下面是一些常见电缆桥架安装的要求和规范指导。

一、安全要求1. 安装人员要持有相关的安全操作证书，并且熟悉使用和操作相关设备的方法。

2. 在进行安装工作时，必须穿戴符合相关安全标准的个人防护装备，如安全帽、安全鞋、手套等。

3. 安装现场必须保持整洁，组织良好，避免杂物和其他危险物品的存在。

4. 在安装过程中，需要对用于悬挂电缆桥架的地方进行结构强度的评估，确保能够承受预计的电缆负载。

5. 安装过程中需要注意线缆的防护和绝缘，避免对电缆产生损坏。

二、安装步骤1. 在开始安装之前，应对相关施工区域进行勘测和记录，确保了解施工环境和现场条件。

2. 根据设计图纸确定电缆桥架的类型和尺寸，并准备相应的安装配件和工具。

3. 进行电缆桥架的预组装工作，包括连接和固定桥架支架、支撑、横杆等组件。

4. 将预组装好的电缆桥架运送到安装位置，并使用预埋螺栓或其他固定方法将其固定在建筑物结构上。

5. 安装桥架支架和横杆，根据设计要求进行布置和固定。

6. 安装桥架的连接件、转角件和分支件，确保其安装牢固和连接可靠。

7. 安装电缆，将其有序地放置于桥架中，并通过固定装置进行固定和保护。

三、规范指导1. 电缆桥架的安装应符合国家相关标准和规范，如《电缆桥架及其附件》(GB 12956-2011)、《建筑电缆桥架系统安装与验收规范》(GB 50170-2006)等。

2. 安装过程中，应注意保持电缆桥架的垂直和水平度，确保其安装平整并符合设计要求。

3. 电缆桥架安装结束后，需进行验收和测试，确保各项功能和安全指标均满足规范要求。

4. 在进行电缆桥架安装时，应注意避开其他设备和管道，并留足安装和维修的空间。

电缆桥架安装的要求和规范指导是确保电缆系统正常运行和安全使用的重要环节。

电缆桥架安装要求及规范指导

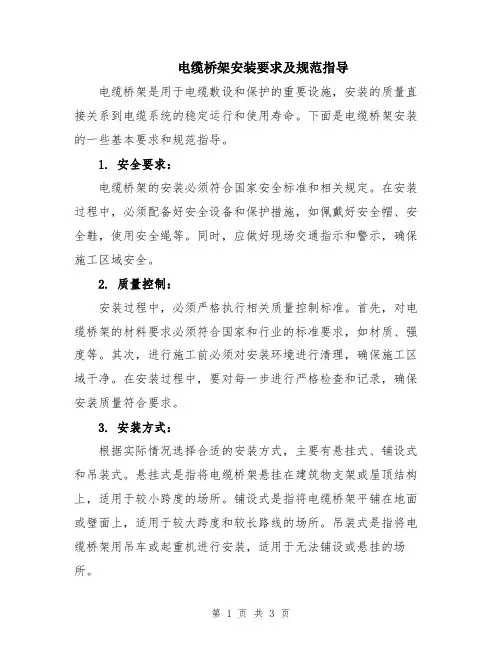

电缆桥架安装要求及规范指导电缆桥架是用于电缆敷设和保护的重要设施，安装的质量直接关系到电缆系统的稳定运行和使用寿命。

下面是电缆桥架安装的一些基本要求和规范指导。

1. 安全要求：电缆桥架的安装必须符合国家安全标准和相关规定。

在安装过程中，必须配备好安全设备和保护措施，如佩戴好安全帽、安全鞋，使用安全绳等。

同时，应做好现场交通指示和警示，确保施工区域安全。

2. 质量控制：安装过程中，必须严格执行相关质量控制标准。

首先，对电缆桥架的材料要求必须符合国家和行业的标准要求，如材质、强度等。

其次，进行施工前必须对安装环境进行清理，确保施工区域干净。

在安装过程中，要对每一步进行严格检查和记录，确保安装质量符合要求。

3. 安装方式：根据实际情况选择合适的安装方式，主要有悬挂式、铺设式和吊装式。

悬挂式是指将电缆桥架悬挂在建筑物支架或屋顶结构上，适用于较小跨度的场所。

铺设式是指将电缆桥架平铺在地面或壁面上，适用于较大跨度和较长路线的场所。

吊装式是指将电缆桥架用吊车或起重机进行安装，适用于无法铺设或悬挂的场所。

4. 安装步骤：a. 布置：在施工区域根据设计要求和施工图纸进行桥架布置和定位。

b. 安装支架：根据桥架的类型和安装方式，安装支架和固定件，并进行调整和固定。

c. 拼装桥架：按照设计要求和相关标准，将桥架进行拼装连接，确保连接紧固可靠。

d. 安装附件：安装桥架的附件，如进出线口、连接件、接地等。

e. 调整和整理：调整桥架的水平度和垂直度，保证整齐、美观。

f. 检查验收：对安装的桥架进行全面检查，确保安装质量符合要求。

5. 安装要点：a. 桥架间距要符合设计要求，一般为1.5-2.5米。

b. 桥架的高度应根据电缆的数量和类型确定，以保证电缆能够顺利敷设和维护。

c. 在铺设桥架时，应将电缆进行分类，保持电缆的整齐排列，便于日后的管理和维护。

d. 在桥架的转弯处和交叉口，应设置导向物，以保证电缆的顺利敷设和避免电缆悬空。

2023年电缆桥架安装要求及规范指导

2023年电缆桥架安装要求及规范指导一、前言电缆桥架是城市电力、电信、交通、给水排水等基础设施建设的重要组成部分，其安装质量和规范性直接影响到后期设备的使用效果和维护成本。

为了确保电缆桥架安装的质量和规范性，以下是2023年电缆桥架安装的要求和规范指导。

二、基本要求1. 安装前，必须对施工现场进行充分清理，确保没有杂物和障碍物的存在。

2. 安装人员必须经过培训并取得相应的资格证书，具备一定的电气和机械知识。

3. 安装前，必须进行施工方案的编制和审批，并制定相应的工作流程和安全措施。

三、安装规范1. 管道预埋和管件安装(1) 管道预埋必须按照设计要求进行，确保管道间距符合规范，并做好隔音、防潮、防腐处理；(2) 管件安装必须按照设计要求进行，使用金属链接件进行固定，严禁使用非金属联接件。

2. 桥架安装(1) 桥架安装必须按照设计要求进行，确保安装平整、牢固；(2) 桥架的间距应根据线缆的类型和规格确定，并且充分考虑线缆的散热和维护空间；(3) 桥架安装要避免与其他设备的干扰，保持足够的安全距离；(4) 桥架的连接必须使用专用的连接件，连接件的选择应符合相关国家标准。

3. 弯头、变径和分支接口安装(1) 弯头安装必须按照设计要求进行，确保安装平整、牢固，角度符合要求；(2) 变径部分的安装应严格执行设计要求，确保接口紧密连接，无松动现象；(3) 分支接口安装应严格按照设计要求进行，确保接口的可靠性和安全性。

4. 线缆敷设(1) 线缆敷设要遵循规划布线图，确保线缆走向、弯曲半径和敷设高度符合要求；(2) 线缆敷设时，应采取防护措施，保护线缆不受损害；(3) 线缆敷设后，必须进行验收，检查线缆接头的质量和电气性能。

四、安全措施1. 安装过程中，必须配备必要的安全防护措施，如安全帽、安全绳等；2. 高空作业时，必须使用安全绳和安全带，防止人员意外坠落；3. 施工现场必须设置明显的安全警示标志，防止他人误入危险区域；4. 施工现场必须保持清洁和整齐，避免堆放垃圾或杂物，以免引发意外事故。

电缆桥架安装规范标准

电缆桥架安装规范标准电缆桥架是一种用于电缆敷设的支架系统，广泛应用于建筑物、工厂、机房等场所。

为了保证电缆桥架的安装质量和可靠性，制定了一系列的安装规范标准。

下面是电缆桥架安装规范标准的主要内容。

1. 材料选择安装电缆桥架首先要选择合适的材料。

通常情况下，电缆桥架的材料应选用镀锌钢板或不锈钢板制作，以确保其耐腐蚀性和耐用性。

2. 安装位置电缆桥架的安装位置应根据具体情况来确定，一般应选择在室内或室外的墙壁或天花板上安装。

安装位置应避免与其他设备、管道等相互干扰。

3. 安装间距电缆桥架的安装间距应符合规定的标准。

一般来说，水平安装时，每根电缆桥架的距离不应超过1.5米，垂直安装时，每根电缆桥架的距离不应超过2米。

4. 连接和固定安装电缆桥架时，应采用专用的连接件和固定件进行连接和固定。

连接件和固定件的选择应符合规范标准，并保证其固定牢固、不易松动。

5. 线缆敷设线缆敷设应遵循一定的原则和方法。

首先，要确保线缆整齐、平行，不携带其他杂物。

其次，线缆应尽量避免弯曲和扭曲，避免与其他线缆搭接在一起。

最后，线缆的弯曲半径应符合规定的标准，以免影响线缆的传输性能。

6. 安全防护电缆桥架的安装应给予足够的安全防护。

首先，安装位置应远离火源和易燃物。

其次，电缆桥架的梁、支柱等部件应采取防腐措施，以防止腐蚀损坏。

最后，电缆桥架的安装应符合相关的安全要求和规范，确保人员和设备的安全。

总之，电缆桥架的安装规范标准对于保证电缆敷设的质量和可靠性至关重要。

只要严格按照安装规范进行操作，可以保证电缆桥架的稳固性和性能，提高电缆传输的效率和安全性。

同时，对于维护和管理电缆桥架也起到了重要的指导作用。

电缆桥架的安装要求及注意事项有哪些

电缆桥架的安装要求及注意事项有哪些电缆桥架往往安装在建筑外露天场所，是支撑和安放电缆必不可少的一部分，在安装电缆桥架的过程中要遵循哪些质量标准及注意事项？一、质量标准1、金属梯架、托盘或槽盒本体之间的连接应牢固可靠，与保护导体的连接应符合下列规定：①梯架、托盘和槽盒全长不大于30m时，不应少于2处与保护导体可靠连接；全长大于30m时，每隔20m〜30m应增加一个连接点。

起始端和终点端均应可靠接地。

②非镀锌梯架、托盘和槽盒本体之间连接板的两端应跨接保护联结导体，保护联结导体的截面积应符合设计要求。

③镀锌梯架、托盘和槽盒本体之间不跨接保护联结导体时，连接板每端不应少于2个有防松螺帽或防松垫圈的连接固定螺栓。

2、电缆梯架、托盘和槽盒转弯、分支处宜采用专用连接配件，其弯曲半径不应小于梯架、托盘和槽盒内电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合下表规定：3、电缆桥架安装应符合下列规定：①直线段钢制电缆桥架长度超过30m,铝合金或玻璃钢制电缆桥架长度超过15m,应设置伸缩节；②电缆桥架跨越建筑物变形缝处应设置补偿装置；③当设计无要求时，电缆桥架水平安装的支架间距为1.5〜3m；垂直安装的支架间距不大于2m；④桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；⑤当铝合金桥架与钢支架固定时，相互间应有绝缘隔离措施(两者之间加绝缘垫)。

4、电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距，符合下表的要求：5、敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，应有防火隔堵措施。

6、支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固, 防松零件齐全。

5、桥架内电缆敷设应符合下列规定：①大于45°倾斜敷设的电缆每隔2m处设固定点。

②电缆出入电缆沟、竖井、建筑物、柜(盘)、台处以及管子管口处等做密封处理。

③电缆每隔3m应悬挂标示牌，转弯处必须设标志牌。

电缆桥架安装要求及规范指导

电缆桥架安装要求及规范指导
电缆桥架安装要求和规范指导主要包括以下几点：
1. 材料选择：选择合适的电缆桥架材料，如钢铝合金、镀锌钢板等，要求材料质量好，符合相关标准。

2. 安装位置：电缆桥架的安装位置要符合设计要求，保证电缆桥架的牢固性和稳定性。

根据实际场地条件，选择合适的安装方式，如吊装、嵌入墙壁等。

3. 安装间距：根据电缆桥架上走线的数量和电缆的直径，合理确定电缆桥架的安装间距，保证走线整齐、有序。

4. 连接方式：电缆桥架的连接方式要合理选择，如螺栓连接、焊接等，连接处要牢固可靠，不得出现松动和变形。

5. 悬挂和支撑：电缆桥架需要进行悬挂和支撑，要按照规范要求选择合适的支架、吊杆等悬挂和支撑设备，保证悬挂和支撑的牢固性和稳定性。

6. 电缆敷设：电缆桥架安装完成后，要按照设计要求进行电缆的敷设，电缆的敷设要整齐有序，保证电缆的安全性和可靠性。

7. 检查和验收：电缆桥架安装完成后，要进行检查和验收，检查是否符合规范要求，保证安装质量和安全性。

总之，电缆桥架的安装要求和规范指导就是为了保证电缆桥架的安装质量和功能，保证电缆的安全性和可靠性。

在安装过程
中，需要按照相关标准和规范进行操作，确保整个安装过程的合理性和安全性。

电缆桥架支架安装规范

电缆桥架支架安装规范电缆桥架支架安装规范一、安全要求：1.安全操作：安装人员必须经过相关培训，熟悉施工图纸和安装规范，并且必须佩戴个人防护设备，包括安全帽、防滑鞋、防护眼镜等。

2.安全通道：施工现场应保持安全通道畅通，防止堆放杂物和设备放置不当。

3.设备稳定：安装的电缆桥架支架必须牢固稳定，防止发生倾倒、折断和损坏的情况。

二、材料准备：1.规格齐全：选择符合设计要求的电缆桥架支架，并保证设备的质量和规格符合国家标准。

2.材料完好：所有材料在安装前必须经过检查，确保没有明显的损坏和缺陷，尤其是焊接部位。

三、安装步骤：1.确定位置：根据施工图纸确定电缆桥架支架的位置，并采用适当的标记方式，以便后续的安装。

2.安装支架：首先在确定的位置上固定支架，使用合适的螺栓或焊接方式进行固定。

确保支架平整、牢固。

3.连接横梁：根据支架的安装位置，在两侧安装连接横梁，使用螺栓连接或焊接固定。

确保连接横梁与支架之间的连接牢固可靠。

4.安装龙骨：根据支架和连接横梁的位置，在合适的位置上安装龙骨，并使用合适的连接件连接固定。

确保龙骨与支架、连接横梁之间的连接稳固。

5.调整水平：在安装完毕后，使用水平仪或其他合适的工具调整支架、连接横梁和龙骨的水平度，确保整个桥架支架的水平度。

6.安装电缆夹：根据需要，在龙骨上安装电缆夹，使用螺栓或其他合适的连接件进行固定。

确保电缆夹与龙骨之间的连接稳固，并且夹持电缆的力度适中。

7.清理现场：安装完成后，清理施工现场，清除杂物和垃圾，并对安装的支架进行检查，确保没有质量问题和安全隐患。

四、质量验收：1.检查连接：对已安装的支架、连接横梁、龙骨和电缆夹进行检查，确保连接处没有松动、裂纹和变形的现象。

2.检验水平：使用水平仪或其他合适的工具对整个桥架支架进行水平度检测，检查是否满足要求。

3.款式报验：完成安装后，需要进行相关记录，并填写安装质量检验报告，以便后续验收。

以上是电缆桥架支架的安装规范，通过以上规范的操作，可以保证电缆桥架支架的质量和安全，并且方便后续的电缆敷设和维护。

电缆桥架安装规范及验收要求

电缆桥架安装规范及验收要求电缆桥架是电力、通信、控制等电缆敷设系统中常用的配套设备，用于支撑和保护电缆。

为了保证电缆桥架的安装质量和可靠性，下面将详细介绍电缆桥架的安装规范及验收要求。

一、电缆桥架的安装规范1.施工前的准备工作（1）确保施工地点的安全、整洁，预留安全通道和施工作业区域。

（2）根据电缆桥架的材质和规格选择合适的安装位置和高度。

（3）明确电缆桥架的布线路径，制定详细的施工方案。

（4）检查电缆桥架的质量和数量，确保无损坏或缺陷。

2.安装方法和顺序（1）按照施工方案，从顶层向底层逐层安装，确保桥架之间的水平和垂直间距均匀。

（2）选择合适的连接件，确保桥架的连接紧固可靠。

（3）根据桥架的布线路径进行切割和弯曲，确保连接部位的牢固性。

（4）根据需要进行支撑和固定，确保桥架的稳定性和可靠性。

（5）安装完毕后进行整体检查，确保无遗漏或错误。

3.桥架的电缆敷设（1）按照设计要求确保电缆的走向和弯曲半径。

（2）保证电缆的安全系数，避免损坏或损坏电缆。

（3）根据电缆尺寸选用合适的滚轮和夹具，确保电缆的稳定敷设。

（4）保护电缆的表面，避免受潮、磨损或其他损坏。

4.安全防护措施（1）在施工现场设置安全警示标志，保证通道畅通。

（2）施工人员应佩戴安全帽、防护鞋、手套等个人防护用品。

（3）施工时禁止吸烟、使用明火等危险行为。

（4）施工过程中遵循电缆桥架的安全使用要求。

二、电缆桥架的验收要求1.外观质量验收（1）电缆桥架安装完毕后应整体坚固、牢固，无松动现象。

（2）电缆桥架的连接紧固可靠，无松脱和错位。

（3）桥架表面无明显划伤、变形和破损。

2.尺寸和位置验收（1）电缆桥架的高度、宽度和长度应符合设计要求。

（2）桥架的布线路径和弯曲半径符合电缆的走向要求。

（3）桥架的水平和垂直间距均匀、合理。

3.电缆敷设验收（1）每根电缆的走向和弯曲半径符合设计要求。

（2）电缆与桥架之间的固定牢固，无松动和错位。

（3）电缆的保护措施到位，避免损坏和磨损。

电缆桥架安装施工要求及规范

电缆桥架安装施工要求及规范.电缆桥架安装施工规范本章适用于10KV及以下电压的一般工业和民用建筑电缆、桥架的安装和电缆敷设。

施工应按照已批准的设计文件进行。

电缆桥架是由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统。

金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：1.金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；2.非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；3.镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

在有防火要求的场所，应采取防火隔离措施。

施工准备施工前应按照已批准的施工组织设计（施工方案）进行技术、安全交底，并准备施工执行工艺标准、图集、规范等。

在电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

根据施工图或施工所用电缆应作好电缆牵引力的计算。

电缆桥架规格及型号必须符合设计要求，附件齐全。

桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.电缆桥架的各种规格直线段、弯通、附件以及支、吊架立柱和型钢都应该有产品合格证。

桥架的内外表面应该光滑平整，没有棱角或刺，不应该有任何扭曲或翘边的变形。

3.在订货或制作电缆桥架时，应该按照设计要求进行，并且要反复校核以避免造成浪费。

4.安装电缆桥架时，需要根据需要屏蔽电气干扰的电缆回路，以及在腐蚀场所或易燃粉尘场所使用无盖无孔封闭型托盘。

在需要根据实际情况选择场所时，可以使用组装式托盘或有孔托盘和梯架。

在容易积灰或需要遮盖的户外场所，应该使用带盖板的托盘。

当低压电力电缆和控制电缆共用同一托盘或梯架时，应该选择中间有隔板的托盘或梯架。

2023年电缆桥架安装要求及规范指导

2023年电缆桥架安装要求及规范指导1. 引言电缆桥架是用于支撑和保护电缆的装置，广泛应用于电力、通信、建筑等领域。

为了确保电缆桥架的安全可靠运行，提出了2023年的安装要求和规范指导。

2. 安装要求2.1 材料选用2.1.1 电缆桥架材料应符合相关国家标准要求，包括对材料强度、耐腐蚀性能的要求。

2.1.2 电缆桥架材料的表面应经过防腐处理，确保使用寿命和抗腐蚀能力。

2.1.3 选择合适的电缆桥架材料时，要考虑通信电缆、电力电缆等的负荷、长度等因素。

2.2 安装准备2.2.1 在进行电缆桥架安装前，要进行现场勘察，了解布线要求、设备安装位置等信息。

2.2.2 确定电缆桥架的安装方案，绘制详细的施工图纸，并记录各个部位的尺寸要求。

2.3 安装方式2.3.1 电缆桥架的安装应按照设计图纸要求，采用固定、牢固的方式进行，确保整体结构的稳定性。

2.3.2 在进行电缆桥架的安装时，要注意装配工艺，确保各个配件的安装正确、紧密。

2.3.3 安装时要按照预定的布线要求进行，电缆的走向、间距等要符合国家标准和设计要求。

2.3.4 安装过程中要注意电缆桥架的高度和方向，确保电缆的布线与其他设备不发生冲突。

2.4 安装质量控制2.4.1 安装质量应符合相关规定，无裂缝、变形、锈蚀等缺陷。

2.4.2 安装过程中要对电缆桥架进行检查，确保配件的正确安装，未出现松动、脱落等现象。

2.4.3 完成电缆桥架安装后，要进行全面的检查，确保安装质量符合设计要求。

3. 规范指导3.1 国家标准3.1.1 在进行电缆桥架安装时，要遵守国家相关标准，如《电缆桥架安装及验收规范》等。

3.1.2 根据不同应用领域的要求，还需参考通信、电力等行业相关的标准和规范。

3.2 安全规范3.2.1 在电缆桥架安装过程中，要严格按照相关安全规范操作，确保人员安全。

3.2.2 安装人员应接受专业培训，了解相关安全操作规程和紧急救援措施。

3.2.3 安装过程中要注意工作高度、承重能力等安全要素，确保工人的安全。

电缆桥架安装规范标准

单击添加标题
电缆桥架的安装方式
电缆桥架的安装要求
电缆桥架的安装环境
电缆桥架的安装步骤
电缆桥架的安装注意事项
室内或室外
室内安装：适用于封闭的建筑物内部，如机房、车间等场所，要求环境干燥、无尘、无腐蚀性气体。室外安装：适用于室外露天场所，如电力走廊、跨越道路、跨越河流等，要求承受一定的风吹雨打、日晒雨淋等自然环境影响。
特殊环境要求
电缆桥架的安装应考虑环境温度和湿度，确保电缆正常运行。
在易燃、易爆、腐蚀性气体等危险环境中，电缆桥架的安装应符合相关规定。
在潮湿、多尘、高温、低温等特殊环境中，电缆桥架的安装应采取相应的防护措施。
在室外环境中安装电缆桥架时，应考虑防水、防雷、防晒等措施，确保电缆安全。
电缆桥架穿过防火墙及防火楼板时，应采取防火封堵措施。
防火材料应采用耐火时间满足要求的材料。
防腐要求
电缆桥架的表面应进行防腐处理，以提高其耐久性和使用寿命。防腐处理可以采用喷涂、电镀、热浸镀等工艺，具体工艺应根据使用环境和要求选择。防腐处理应均匀、致密，无气泡、裂纹、脱落等现象。
电缆桥架的连接处应进行密封处理，以防止腐蚀介质侵入。
电缆桥架应安装在方便维护和检查的地方，便于后期维护和管理
电缆桥架应安装在与其他设备保持一定距离的地方，避免相互干扰和影响
吊装
适用场景：适用于高度较高、跨度较大的电缆桥架安装
安装方式：采用吊车或吊架将桥架吊装到位，然后进行固定
注意事项：应确保桥架吊装稳定，避免晃动或倾斜；同时应考虑桥架的承重和跨度，确保安装安全可靠
检查电缆桥架的安装位置是否正确，是否符合设计意图

电缆桥架安装要求及规范指导

电缆桥架安装要求及规范指导
电缆桥架的安装要求和规范指导主要包括以下几个方面：
1. 安装位置：电缆桥架应安装在通信室、机房、电力设备间等需要走线的区域，不得安装在易燃、易爆、高温、高湿度或有腐蚀性气体的场所。

2. 安装高度：通常情况下，电缆桥架的安装高度应根据电缆的规格、数量和布线方案来确定，在实际安装过程中需要与设计方进行沟通确认。

3. 安装方式：电缆桥架可以采用吊装、直接安装或墙面安装等方式，根据具体情况选择适合的安装方式。

4. 安装间距：电缆桥架的安装间距应根据电缆的规格和数量来确定，一般情况下不宜超过2米。

5. 固定设施：电缆桥架的安装需要使用固定设施，如膨胀螺栓、吊杆或墙座等，确保电缆桥架的牢固稳定。

6. 导线布线：在安装之前，需要先进行导线的布线规划，根据实际情况确定导线的路径和走向。

7. 线缆固定：电缆桥架的安装需要对线缆进行固定，可以使用卡夹、绑扎带或线缆托等设备进行固定，确保线缆不晃动。

8. 安全要求：在电缆桥架的安装过程中，需要注意安全问题，如使用安全带、安装防滑设施等，防止意外事故的发生。

总之，电缆桥架的安装要按照相关规范和标准进行，确保安全可靠地完成走线任务。

在实际操作中，还需要根据具体情况和要求进行适当调整和处理。

电缆桥架安装规范及要求

电缆桥架安装规范一、电缆桥架的品种选择1.需屏蔽电气干扰的电缆网络或需要有防护外部（如：有腐蚀液体、易燃粉尘等环境下的电缆敷设）应该选用槽式复合型防腐屏蔽电缆桥架,且需要带盖。

2。

强腐蚀性环境下应当使用(F）类复合环氧树脂防腐阻燃型电缆桥架。

托臂、支架、等附件也要使用同样的材料,以提高桥架及附件的使用寿命，电缆桥架在容易积灰或者在户外场所应加盖板。

3。

除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃钢阻燃桥架或钢质普通型桥架。

电缆桥架在容易积灰或者在户外场所应加盖板。

4。

在工作通道或者户外跨越道路段式，底层梯级的底部宜加垫板或在该段使用托盘。

大跨距跨越公共通道是，可根据用户要求提高桥架的载荷能力或选用支架。

5.大跨距（>3m)时要选用复合型桥架.、6。

户外要选用复合环氧树脂桥架。

二、规格选择1.桥架的宽度和高度应符合电缆填充率不超过有关规范的规定值，动力电缆可取40—50％，控制电缆可取50—70%，另外需预留10-25％的发展余量。

2.各种弯通及附件规格应符合工程布置条件与桥架相配套。

3.支、吊架规格的选择，应该按照桥架规格、层数、跨距等条件配置。

并应该满足载荷的要求。

三、支、吊架的配置1。

户内支、吊架跨距一般采取1。

5-3m，户外立柱中跨距一般采取6m。

2。

非直线段的支、吊架配置就遵循以下原则。

当桥架宽带〈300mm时，应该在据非直线段与直线结合处300-600mm的直线段侧设置一个支、吊架。

当桥架宽度〉300mm时，除符合下述条件外，在非直线段中部还应该增设一个支、吊架。

3.桥架多层设置时层间中心距为200，250,300,350。

4.桥架直线段每隔50m应该预留伸缩缝20-30mm（金属桥架）。

四、防火要求桥架防火的区段，必须采用钢制或者阻燃材料。

五、接地1。

桥架系统应具有可靠的电气连接并且接地（只对金属桥架）。

2.当允许利用桥架系统构成接地干线回路时应符合下列要求。

电缆桥架安装要求及规范

电缆桥架安装要求及规范目录 - 1. 引言 - 2. 安装要求 - 2.1. 桥架材料 - 2.2. 安装前准备 - 2.3. 安装步骤 - 3. 安装规范 - 3.1. 弯曲半径 - 3.2. 桥架间距 - 3.3. 纵向承载力 - 3.4. 水平间隔 - 4. 总结1. 引言电缆桥架是一种用于安装和支持电缆的装置，常用于建筑、工业设施等场所。

正确的安装电缆桥架可以确保电缆的稳定、安全地传输，避免线路故障和意外事故的发生。

本文将介绍电缆桥架的安装要求和规范，帮助读者了解并正确安装电缆桥架。

2. 安装要求2.1. 桥架材料电缆桥架通常采用金属材料制成，如镀锌钢、不锈钢等。

安装时应选择质量可靠、耐腐蚀的桥架材料，以确保其使用寿命和安全性能。

2.2. 安装前准备在安装电缆桥架之前，需要进行一些准备工作，包括：•清理安装区域，确保没有障碍物和杂物；•确定桥架的安装位置和走向，绘制安装图纸；•检查桥架材料是否完好，并清理桥架表面的污垢。

2.3. 安装步骤1.根据安装图纸确定桥架的位置和走向，并在墙壁或天花板上标出安装点。

2.使用电钻等工具在安装点上钻孔，然后安装膨胀螺栓或其他固定件。

3.将桥架的支架或支撑件安装在固定件上，并确保支架与墙壁或天花板之间的间隙均匀。

4.将桥架的主梁或侧梁与支架或支撑件连接，使用螺栓或焊接等方式固定。

5.根据需要，在主梁或侧梁上安装横梁或四方管，以增加桥架的强度和稳定性。

6.安装完成后，检查桥架的安装情况，确保固定牢固、无松动，并对整个桥架进行清理。

3. 安装规范3.1. 弯曲半径在安装电缆桥架时，应遵循以下弯曲半径规范：•对于金属电缆，弯曲半径不应小于电缆直径的 6 倍；•对于光纤电缆，弯曲半径不应小于电缆直径的 10 倍。

3.2. 桥架间距桥架的横向间距应根据电缆的直径和重量来确定。

一般情况下，桥架的间距不应超过电缆直径的 50%。

对于较重的电缆，应减小桥架的间距以增加承载能力。

电缆桥架安装规范及要求

电缆桥架安装规范及要求
一、电缆桥架安装规范
1、桥架安装在清洁的平整的地基和锚固安装。

2、在安装桥架前，应根据桥架的重量等s定位把桥架的起点或锚固点。

3、应按照国家标准和设计规范的要求，确定桥架的位置，保证桥架
的安装宽度与宽度的比值不应超过比值的规定。

4、桥架顶部应设置护板，护板应按照桥架的不同情况设计，以便挡
住电缆经过的房间内部和外部，降低桥架上的电磁干扰；另外，护板的高
度应与桥架的高度一致。

5、桥架上安装电缆时，要求电缆按照设计要求拉紧，并且不能达到
拉拔过大的程度，以防止电缆的断裂或破损。

6、在桥架安装时，应合理使用钢板和螺栓固定，以避免桥架的振动
造成的损坏；另外，桥架的安装位置也应当牢固，以免安装时发生旋转等
情况。

7、安装时，应将电缆按照预先规定的线路和安装位置进行安装，并
设置传感器来检测线路的电气特性，以确保电缆的正常工作。

8、在安装过程中，应尽可能地将电缆放置在电缆桥架中心部位，以
使电缆更好的隔离电磁波的干扰；同时，应隔离弱电系统线路和强电线路，减少电磁干扰。

9、桥架的安装完毕后，应对电缆桥架的安装进行检查。

电缆桥架安装要求及规范指导

电缆桥架安装要求及规范指导电缆桥架安装是指在建筑物内或者建筑物外的电缆敷设过程中，为电缆提供支撑和保护的设备。

为了保证电缆的安全运行和正常使用，人们在电缆敷设过程中需要按照一定的要求和规范进行安装。

下面就为您详细介绍一下电缆桥架安装的要求和规范指导。

一、电缆桥架安装要求1.安装位置选取电缆桥架应设置在离地面1.8米到2.5米高的位置，以方便维护和检修。

对于需要频繁维护或者更换设备的电缆桥架，应考虑设置在比较低的位置，方便人员操作。

2.安装间距要求电缆桥架的安装间距应根据电缆的综合直径确定，一般情况下，电缆的间距应大于其支架宽度的1.5倍。

另外，对于容易产生热的电缆，如高温电缆，应采用适当的间距，以保证电缆散热。

3.安装高度要求电缆桥架的安装高度应符合下面两个要求：一是要方便人们的维护和操作，二是不能与其他设备干扰。

另外，在安装高度的选择上，也要考虑到电缆的直径和重量，以保证电缆的安全及正常敷设。

4.固定支持要求电缆桥架的固定支持应采用可靠的方法，以确保电缆桥架的稳定性和安全性。

在固定支持时，要关注承重能力，并根据电缆的长度和重量合理选择支架的数量。

5.接地要求电缆桥架的金属部件应进行接地处理，以保证人员和设备的安全。

接地处理应符合电力设备的相关规定，确保接地电阻在合理范围内。

6.导线布设要求电缆桥架上的导线应保持整齐布设，避免错位和跳跃，以免影响电缆的通信和传输质量。

另外，在布设过程中，要注意保持电缆桥架的通风和散热，避免因电缆积热而影响电缆的使用寿命。

二、电缆桥架安装规范指导1.相关规范在进行电缆桥架安装之前，要了解并遵守相关的国家标准和规范，如GB＿50217—2008《电缆槽、电缆桥架及支架工程施工及验收规范》、GB 50169-2006《建筑结构工程施工质量验收规范》等。

2.图纸设计在进行电缆桥架安装前，应制定详细的图纸设计，包括电缆桥架的布置、尺寸、支架的数量和位置、接地的方式等内容。

电缆桥架安装要求及规范指导

电缆桥架安装要求及规范指导
电缆桥架是一种用于安装和支持电缆的金属或非金属结构，其目的是保护电缆并提供合适的通道以便布置和维护电缆系统。

以下是电缆桥架安装的一些基本要求和规范指导：
1. 安装位置确定：在进行电缆桥架安装前，需要确定合适的安装位置。

安装位置应考虑到电缆布线的需求、维护操作的便利性以及安全性等因素。

2. 安装高度：电缆桥架的安装高度应符合相关规范要求，通常情况下，桥架应安装在工作平面以上，远离地面和地下水位。

3. 安装间距：电缆桥架的支架间距（即支架之间的距离）应根据电缆重量、长度、支持间距和规范要求进行正确的计算。

通常情况下，较重的电缆需要更小的支架间距。

4. 安装方法：电缆桥架的安装需要使用适当的工具和固定材料，如螺栓、支架、螺母等。

安装时需保持桥架水平且稳固，并确保安装的支持点均匀分布。

5. 弯曲半径：在进行电缆桥架安装时，需要注意电缆的弯曲半径。

电缆在桥架上的弯曲半径应不小于规定的最小值，以避免电缆的损坏和性能下降。

6. 电缆布线：安装电缆时需遵守电缆布线的相关规范，例如保持电缆间的适当距离、避免电缆的交叉布线等。

7. 安全要求：电缆桥架安装过程中需注意安全要求，如使用个人防护装备、避免高空坠落等。

此外，不同地区或行业也可能有特定的电缆桥架安装要求和规范指导，需要根据实际情况进行了解和遵守。

建议在进行电缆桥架安装前，与相关行业专业人士或供应商进行沟通，以确保安装符合规范和要求。

电缆桥架安装要求及规范

电缆桥架安装要求及规范电缆桥架是一种用于支撑和保护电缆的结构，它在建筑物内部和室外安装，并能提供良好的电缆布线环境。

为确保电缆桥架的安装质量和性能，以下是电缆桥架的安装要求及规范。

1. 设计前的准备工作在进行电缆桥架安装之前，应进行细致的设计，并充分考虑以下因素：- 电缆的数量、类型以及电流负载；- 安装环境，包括室内、室外、干燥、潮湿、高温、低温等条件；- 承重要求，包括电缆重量以及附加载荷（如风荷载）；- 安全要求，包括避免火灾、爆炸、电磁干扰等。

2. 材料选择选用符合国家标准的电缆桥架材料，并根据实际情况选择适当的材料规格和防腐处理方式。

常用的电缆桥架材料包括：钢板、铝合金、FRP（玻璃纤维增强塑料）等。

3. 安装步骤（1）确定安装位置：根据设计要求和实际情况，确定电缆桥架的安装位置。

（2）安装支架：在墙壁、吊顶或地面上安装支架，确保支架结构牢固可靠。

（3）安装横梁：将横梁固定在支架上，确保横梁与支架之间的连接牢固。

（4）安装龙骨：将龙骨固定在横梁上，形成电缆桥架的骨架结构。

（5）安装电缆托盘：将电缆托盘放置在龙骨上，根据需要进行切割和连接。

（6）连接件安装：使用适当的连接件将电缆托盘连接在一起，确保连接牢固可靠。

（7）接地处理：根据要求进行接地处理，确保电缆桥架的安全使用。

4. 安装注意事项（1）安装位置要合理，不得遮挡其他设备或影响工作通道。

（2）电缆桥架的安装应符合施工图纸和设计要求。

（3）安装过程中，应注意保护电缆桥架的表面不被损坏，避免腐蚀。

（4）安装完成后，应进行检查和试验，确保安装质量符合要求。

（5）安装人员应具有相关的专业知识和操作技能，严格按照安装规范进行作业。

5. 相关规范及标准在电缆桥架的安装过程中，需要参考相关的规范和标准，包括但不限于以下内容：- "电缆桥架设计规范"- "建筑电气工程电缆敷设与桥架安装规范"- "电缆桥架施工及验收规范"- "电线电缆安装与维护规范"总结：电缆桥架的安装要求及规范非常重要，它关系到电缆布线的质量和电力系统的可靠运行。

电缆桥架安装要求及规范

电缆桥架安装要求及规范一、桥架采购之前的准备工作1、电缆桥架作为布线工程的一个配套项目 , 目前尚无专门的规范指导, 施工规范中也是粗粗几句，好多问题大家不能够理解。

对于不同生产厂家的规格程式缺乏通用性,因此,设计、施工中，选型过程应根据强、弱电及各个系统所需的类型、数量,合理选定合用的桥架。

(1)确定方向：根据施工平面布置图,结合空调管线、给排水管线、消防水管线及电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。

在室内,尽可能沿建造物的墙、柱、梁及楼板架设, 如果允许采用综合支料架敷设时,则应在管道一侧或者上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。

(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆分量。

(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。

普通要求电缆桥架的填充率不能超过 50%。

(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或者是混合式,连接件和紧固件普通是配套供应的,此外,根据桥架结构选择相应的盖板。

(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,对于特殊地方的弯头、三通等还要做出更详细的图例及说明，并出列材料表。

2、如果强弱电电力电缆桥架合用时,应将电力电缆和弱电电缆各置一侧,中间采用隔板分隔。

3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。

1、需屏蔽电气干扰的电缆网路或者有防护外部(如：有腐蚀液休，易燃粉尘等环境)影响的要求时，应选用(FB)类槽式复合型防腐屏蔽电缆桥架(带盖)2、强腐蚀性环境应采用(F)类复合环氧树脂防腐阻燃型电缆桥架。

托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。

在容易积灰和其它需遮盖的环境或者户外场所宜加盖板。
