桥架内电缆敷设施工工艺规范

部；敷设前，选好位置，架好电缆盘，电缆的向下弯曲部位用滑轮支撑电缆，在电缆轴附近和部分楼
层设制动和防滑措施；敷设时，同截面电缆应先敷设低层，再敷设高层。
2
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电通，力1根保过据护管生高线产中0不工资仅艺料可高试以中卷解资配决料置吊试技顶卷术层要是配求指置，机不对组规电在范气进高设行中备继资进电料行保试空护卷载高问与中题带资2负料2，荷试而下卷且高总可中体保资配障料置2试时32卷，3各调需类控要管试在路验最习；大题对限到设度位备内。进来在行确管调保路整机敷使组设其高过在中程正资1常料中工试，况卷要下安加与全强过，看度并25工且52作尽22下可护都能1关可地于以缩管正小路常故高工障中作高资；中料对资试于料卷继试连电卷接保破管护坏口进范处行围理整，高核或中对者资定对料值某试，些卷审异弯核常扁与高度校中固对资定图料盒纸试位，卷置编工.写况保复进护杂行层设自防备动腐与处跨装理接置，地高尤线中其弯资要曲料避半试免径卷错标调误高试高等方中，案资要，料求编试技5写、卷术重电保交要气护底设设装。备备置管4高调、动线中试电作敷资高气，设料中课并技3试资件且、术卷料中拒管试试调绝路包验卷试动敷含方技作设线案术，技槽以来术、及避管系免架统不等启必多动要项方高方案中式；资，对料为整试解套卷决启突高动然中过停语程机文中。电高因气中此课资，件料电中试力管卷高壁电中薄气资、设料接备试口进卷不行保严调护等试装问工置题作调，并试合且技理进术利行，用过要管关求线运电敷行力设高保技中护术资装。料置线试做缆卷到敷技准设术确原指灵则导活：。。在对对分于于线调差盒试动处过保，程护当中装不高置同中高电资中压料资回试料路卷试交技卷叉术调时问试，题技应，术采作是用为指金调发属试电隔人机板员一进，变行需压隔要器开在组处事在理前发；掌生同握内一图部线纸故槽资障内料时，、，强设需电备要回制进路造行须厂外同家部时出电切具源断高高习中中题资资电料料源试试，卷卷线试切缆验除敷报从设告而完与采毕相用，关高要技中进术资行资料检料试查，卷和并主检且要测了保处解护理现装。场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。

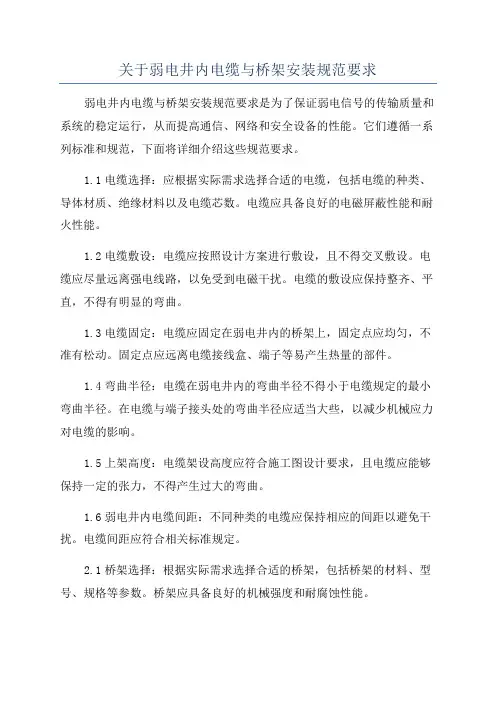

关于弱电井内电缆与桥架安装规范要求

关于弱电井内电缆与桥架安装规范要求弱电井内电缆与桥架安装规范要求是为了保证弱电信号的传输质量和系统的稳定运行，从而提高通信、网络和安全设备的性能。

它们遵循一系列标准和规范，下面将详细介绍这些规范要求。

1.1电缆选择：应根据实际需求选择合适的电缆，包括电缆的种类、导体材质、绝缘材料以及电缆芯数。

电缆应具备良好的电磁屏蔽性能和耐火性能。

1.2电缆敷设：电缆应按照设计方案进行敷设，且不得交叉敷设。

电缆应尽量远离强电线路，以免受到电磁干扰。

电缆的敷设应保持整齐、平直，不得有明显的弯曲。

1.3电缆固定：电缆应固定在弱电井内的桥架上，固定点应均匀，不准有松动。

固定点应远离电缆接线盒、端子等易产生热量的部件。

1.4弯曲半径：电缆在弱电井内的弯曲半径不得小于电缆规定的最小弯曲半径。

在电缆与端子接头处的弯曲半径应适当大些，以减少机械应力对电缆的影响。

1.5上架高度：电缆架设高度应符合施工图设计要求，且电缆应能够保持一定的张力，不得产生过大的弯曲。

1.6弱电井内电缆间距：不同种类的电缆应保持相应的间距以避免干扰。

电缆间距应符合相关标准规定。

2.1桥架选择：根据实际需求选择合适的桥架，包括桥架的材料、型号、规格等参数。

桥架应具备良好的机械强度和耐腐蚀性能。

2.2桥架安装：桥架应按照设计方案进行安装，固定牢固，不得有抖动和松动。

桥架的水平度应符合要求。

2.3桥架间距：不同种类的电缆桥架应保持相应的间距以避免干扰。

桥架间距应符合相关标准规定。

2.4桥架高度：桥架应安装在适当的高度，以方便敷设和维护电缆。

桥架高度应符合相关标准规定。

2.5桥架转弯：在桥架转弯处，应采用合适的转弯衔接件，以保持桥架的连续性。

转弯半径应符合要求，不得过小。

2.6桥架接地：桥架应进行接地处理，以提高系统的抗干扰性能和安全性。

除了以上规范要求外，还应按照电缆供应商的要求进行安装和维护。

在安装过程中，应注意对电缆的保护，避免拉伸、压迫或损坏电缆。

同时，还应进行充分的测试和调试，确保电缆和桥架安装质量和性能达到预期要求。

电缆桥架安装施工要求及规范99571

电缆桥架安装施工要求及规范1 一般规定1．1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2电缆桥架安装和桥架内电缆敷设,应按已批准的设计文件施工。

1．3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图12.1.31.4金属桥架及其支架和引入或引出的金属电缆导管必须接地(PE）或接零（PEN)可靠，且必须符合下列规定：１．金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2; ３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷.1．6电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1技术准备：１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前,应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录,以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1。

电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件.2。

各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整,无棱刺，不应有扭曲翘边等变形现象。

3。

桥架订货或制作应按设计要求进行,不应有误,应反复校核以免造成浪费.4。

桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架;在容易积灰和其它需遮盖的环境或户外场所,宜带有盖板。

桥架电缆敷设有哪些要求

桥架电缆敷设有哪些要求1.桥架安装应因地制宜选择支、吊架，桥架可水平、垂直敷设，可转直角或斜角，可进行T形或十字形分支。

按设计要求，可由宽变窄，由高变低或由低变高。

桥架上升和下降敷设，一般按45º斜坡进行变化。

在某段内桥架的支、吊架应一致。

2.桥架安装应有利于穿放电缆，桥架安装后应进行调直，桥架应用压片固定在支架上。

3.支持桥架的支、吊架长度应与桥架宽度一致，不应有长短不一致的现象。

4.电缆桥架严禁采用电、气焊接。

接地螺栓应由制造厂，在未喷漆前焊在每节端部外缘。

施工时，应用砂纸磨去螺栓外表油漆，再进行接地跨接。

5.电缆上、下桥架应通过引下设置，在安装引下装置的部位两侧1m处，增设加强支、吊架。

6.-3m设置一个支、吊架；垂直段每1设置一个支架；距三通、四通、弯头处，两端1m处应设置支、吊架。

7. 桥架经过建筑物的伸缩缝时，应断开100-150mm间距，间距两端应进行接地跨接。

电缆桥架的安装说明电缆桥架系指电缆梯式桥架、电缆托盘桥架及密封式桥架(金属线槽)。

电缆桥架主要有钢制、铝合金制及不锈钢制等。

钢制桥架外表处理分为热镀锌、冷电镀锌、粉末静电喷涂、热浸锌等工艺。

电缆桥架的安装主要有沿顶板安装、沿墙水平和垂直安装、沿竖井安装、沿地面安装、沿电缆沟及管道支架安装等。

安装所用支(吊)架可选用成品或自制。

支(吊)架的固定方式主要有预埋铁件上焊接、膨胀螺栓固定等。

吊装金属线槽主要用于室内灯具安装时使用。

施工时要按已批准的设计进行，一般要求如下。

1.金属线槽布线(1) 金属线槽布线一般适用于正常环境的室内枯燥和不易受机械损伤的场所明敷，但对金属线槽有严重腐蚀的场所不应采用。

(2) 同一回路的所有相线和中性线，应敷设在同一金属线槽内。

同一路径无防干扰要求的线路，可敷设于同一金属线槽内。

线槽内电线或电缆的总截面(包括外护层)不应超过线槽内截面的20%，载流导线不宜超过30根。

控制、信号或与其相类似的线路，电线或电缆的总截面不应超过线槽内截面的50%，电线或电缆根数不限。

电缆桥架安装施工要求及规范.

电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3 由支、吊、托架支撑的托盘(槽)或梯架直线段、弯通非直线段组合而成,敷设电缆具有连续性的刚性结构系统,为电缆桥架。

见图12.1。

31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠,且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE)或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6 电缆桥架处如有防火要求的场所,应采取防火隔离措施。

12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案)进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录,以保证施工顺利进行.４．根据施工图或施工所用电缆应作好电缆牵引力的计算.1。

电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

3。

桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。

4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所,宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板.低压电力电缆与控制电缆共用同一托盘或梯架时，应选用中间有隔板的托盘或梯架；在托盘、梯架分支、引上、引下处应设适当的弯通；因受空间条件限制不便装设弯通或有特殊要求时，可选用软连接板，铰接板;伸缩缝应设置伸缩板；连接两段不同宽度或高度的托盘、梯架可配置变宽或变高板。

电缆桥架安装施工规范

电缆桥架安装施工1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设. 1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3 由支、吊、托架支撑的托盘(槽)或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图12。

1。

31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠,且必须符合下列规定：１．金属电缆桥架及支架全长应不少于2处与接地（PE)或接零（PEN)干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线,接地线最小允许截面积不小于4mm2;３．镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6 电缆桥架处如有防火要求的场所,应采取防火隔离措施。

12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必须符合设计要求，附件齐全;桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件.2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整,无棱刺，不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进行,不应有误，应反复校核以免造成浪费.4。

桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘,当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架;在容易积灰和其它需遮盖的环境或户外场所,宜带有盖板。

电缆桥架施工要求及规范

电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。

4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。

电缆桥架安装规范及验收要求

电缆桥架安装规范及验收要求电缆桥架是电力、通信、控制等电缆敷设系统中常用的配套设备，用于支撑和保护电缆。

为了保证电缆桥架的安装质量和可靠性，下面将详细介绍电缆桥架的安装规范及验收要求。

一、电缆桥架的安装规范1.施工前的准备工作（1）确保施工地点的安全、整洁，预留安全通道和施工作业区域。

（2）根据电缆桥架的材质和规格选择合适的安装位置和高度。

（3）明确电缆桥架的布线路径，制定详细的施工方案。

（4）检查电缆桥架的质量和数量，确保无损坏或缺陷。

2.安装方法和顺序（1）按照施工方案，从顶层向底层逐层安装，确保桥架之间的水平和垂直间距均匀。

（2）选择合适的连接件，确保桥架的连接紧固可靠。

（3）根据桥架的布线路径进行切割和弯曲，确保连接部位的牢固性。

（4）根据需要进行支撑和固定，确保桥架的稳定性和可靠性。

（5）安装完毕后进行整体检查，确保无遗漏或错误。

3.桥架的电缆敷设（1）按照设计要求确保电缆的走向和弯曲半径。

（2）保证电缆的安全系数，避免损坏或损坏电缆。

（3）根据电缆尺寸选用合适的滚轮和夹具，确保电缆的稳定敷设。

（4）保护电缆的表面，避免受潮、磨损或其他损坏。

4.安全防护措施（1）在施工现场设置安全警示标志，保证通道畅通。

（2）施工人员应佩戴安全帽、防护鞋、手套等个人防护用品。

（3）施工时禁止吸烟、使用明火等危险行为。

（4）施工过程中遵循电缆桥架的安全使用要求。

二、电缆桥架的验收要求1.外观质量验收（1）电缆桥架安装完毕后应整体坚固、牢固，无松动现象。

（2）电缆桥架的连接紧固可靠，无松脱和错位。

（3）桥架表面无明显划伤、变形和破损。

2.尺寸和位置验收（1）电缆桥架的高度、宽度和长度应符合设计要求。

（2）桥架的布线路径和弯曲半径符合电缆的走向要求。

（3）桥架的水平和垂直间距均匀、合理。

3.电缆敷设验收（1）每根电缆的走向和弯曲半径符合设计要求。

（2）电缆与桥架之间的固定牢固，无松动和错位。

（3）电缆的保护措施到位，避免损坏和磨损。

完整版)电缆桥架敷设规范要求

完整版)电缆桥架敷设规范要求8.10 电缆桥架布线电缆桥架布线适用于电缆数量较多或较集中的场所。

在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施，并宜选用塑料护套电缆。

电缆桥架水平敷设时的距地高度不宜低于2.5m，垂直敷设时距地高度不宜低于1.8m。

除敷设在电气专用房间内外，当不能满足要求时，应加金属盖板保护。

电缆桥架水平敷设时，宜按荷载曲线选取最佳跨距进行支撑，跨距宜为1.5-3m。

垂直敷设时，其固定点间距不宜大于2m。

电缆桥架多层敷设时，其层间距离应符合下列规定：1)电力电缆桥架间不应小于0.3m；2) 电信电缆与电力电缆桥架问不宜小于0.5m，当有屏蔽板时可减少到0.3m；3) 控制电缆桥架间不应小于0.2m；4) 桥架上部距顶棚、楼板或梁等障碍物不宜小于0.3m。

当两组或两组以上电缆桥架在同一高度平行或上下平行敷设时，各相邻电缆桥架间应预留维护、检修距离。

在电缆托盘上可无间距敷设电缆。

电缆总截面积与托盘内横断面积的比值，电力电缆不应大于40%，控制电缆不应大于50%。

下列不同电压、不同用途的电缆，不宜敷设在同一层桥架上：1) 1kV以上和1kV以下的电缆；2) 向同一负荷供电的两回路电源电缆；3) 应急照明和其他照明的电缆；4) 电力和电信电缆。

当受条件限制需安装在同一层桥架上时，应用隔板隔开。

电缆桥架不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方。

当不能满足上述要求时，应采取防腐、隔热措施。

电缆桥架与各种管道平行或交叉时，其最小净距应符合本规范表8.5.7的规定。

电缆桥架转弯处的弯曲半径，不应小于桥架内电缆最小允许弯曲半径的最大值。

各种电缆最小允许弯曲半径不应小于本规范表8.7.1的规定。

电缆桥架不得在穿过楼板或墙壁处进行连接。

钢制电缆桥架直线段长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m时，宜设置伸缩节。

电缆桥架跨越建筑物变形缝处，应设置补偿装置。

电缆及电缆桥架安装敷设规范

电缆及电缆桥架安装敷设标准1范围本章适用于建筑物内电缆桥架安装和桥架内电缆敷设工程2引用标准〈〈建筑电气工程施工质量验收规范GB 50303-2002>〈〈北京市标准建筑安装分项工程施工工艺规程（第四分册）DBJ 01-26-96 〈〈建筑电气通用图集-内线工程92DQ5〉〈〈高层民用建筑设计防火规范（GB50045-95》。

3施工准备3.1材料要求：3.1.1主要材料：电缆桥架、盖板、隔板、电缆、支吊架。

3.1.2辅助材料：电焊条、绝缘导线、铜端子、镀锌带母螺栓、镀锌垫圈、镀锌弹簧垫圈、酚醛防锈漆、汽油、镀锌电缆卡子。

3.1.3所有材料规格、型号及电压等级应符合设计要求，并有产品合格证。

3.1.4桥架外观检查：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；玻璃钢制桥架色泽均匀，无破损碎裂；铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤。

3.1.5电缆外观完好无损，无压扁和扭曲现象。

外皮、绝缘层无老化及裂纹。

电缆外护层有明显标识和制造厂标。

电缆合格证有生产许可证编号，按〈〈额定电压450/750V及以下聚氯乙烯绝缘电缆》GB 5023.1〜5023.7标准生产的产品有3C认证标志。

3.1.6镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。

3.1.7金属膨胀螺栓：应根据容许拉力和剪力进行选择。

3.2主要机具：3.2.1铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、钢锯、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、千斤顶。

3.2.2电工工具、手电钻、冲击钻、兆欧表、万用表、绝缘摇表、工具袋、工具箱、局凳等。

3.2.3无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机做通讯联络）。

3.3作业条件：3.3.1配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。

3.3.2其他工种作业情况：顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行桥架敷设及桥架内电缆敷设。

桥架内电缆敷设规范

桥架内电缆敷设规范桥架内电缆敷设规范桥架是一种用于支撑和保护电缆的结构，广泛应用于建筑物、地下管道等场所。

为了确保桥架内电缆的安装质量和使用效果，需要制定一套规范来指导电缆的敷设。

1. 桥架选择：根据电缆的类型和用途选择合适的桥架，桥架内宽度应允许电缆与附件的顺利敷设，并避免过度挤压或弯曲。

2. 桥架间距：桥架的间距应根据电缆的直径和敷设数量来确定。

一般情况下，间距不应小于电缆直径的1.5倍，以确保电缆的散热和通风。

3. 电缆固定：电缆应牢固地固定在桥架上，以防止在使用过程中发生杂乱和积水。

固定方式可以使用塑料束扎带、固定卡等。

对于重要的电缆，应使用防火固定夹进行固定。

4. 弯曲半径：电缆在敷设过程中的弯曲半径应符合电缆厂家的要求，避免过度弯曲导致电缆损坏或信号衰减。

一般情况下，弯曲半径不应小于电缆直径的10倍。

5. 防火处理：如果电缆通过易燃区域或需要保护的区域，应进行防火处理。

可以使用防火套管或涂覆防火涂料进行处理，确保电缆在火灾发生时能够保持良好的工作状态。

6. 交叉敷设：当不同类型或功率的电缆需要交叉敷设时，应采取合适的隔离措施，以避免电磁干扰或电缆损坏。

可以使用绝缘隔离层或金属屏蔽进行隔离处理。

7. 标识标记：每根电缆都应标注清楚其用途、类型和敷设日期等信息。

可以使用标签或涂鸦等方式进行标识，方便日后的维护和管理。

8. 敷设检查：在敷设完成后，应进行一次全面的检查，确保电缆的质量和安装效果。

检查项目包括电缆固定、连接头的安装、防火措施、交叉敷设的隔离等。

9. 档案管理：对于敷设的电缆，应建立档案管理，记录电缆的敷设位置、规格、品牌等信息，以便后续的维护和管理。

10. 维护保养：定期对桥架内的电缆进行检查和维护，确保其正常运行。

如发现电缆损坏或老化，及时更换或修复。

以上是桥架内电缆敷设的一些规范和要求，通过遵循这些规范，可以确保电缆的质量和使用效果，延长电缆的使用寿命，并避免发生故障和事故。

电缆桥架施工要求及其标准规范

电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图12.1.31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

6.桥架的外观检查桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。

托盘、梯架板材厚度应图12.3.1.5.(2-1) 角钢支架预埋安装图12.3.1.5.(2-２) 钢支架预埋地脚螺栓安装(3)梯型角钢支架的安装:桥架沿墙、柱水平安装时，托壁需安装在异型钢立柱上，而立柱要安装在梯型角钢支架上，使柱和墙上的桥架固定支架（或托臂）在同一条直线上。

电缆桥安装和桥架内电缆敷设

电缆桥安装和桥架内电缆敷设1.1.主控项目1、金属电缆桥架和引入或引出的金属电缆导管必须接地（PE）或接零（PEＮ）可靠，且必须符合下列规定：（1）金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEＮ）干线相连接；（2）非镀锌电缆桥架间连接板的两端跨接铜芯地线，接地线最小允许截面积不小于４mm²；（3）镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

2、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1.2.一般项目1、电缆桥架安装应符合下列规定：（1）直线段钢制电缆架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过1.5mm设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；（2）电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径；（3）当设计无要求时，电缆桥架水平安装的支架间距为 1.5～3m；垂直安装的支架间距不大于2m；（4）桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；（5）电缆桥架敷设在易燃易爆气体管道和热力管道的下方；（6）敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；（7）支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

2、桥架内电缆敷设应符合下列规定：（1）大于45°倾斜敷设的电缆每隔2m处设固定点；（2）电缆出入电缆沟、竖井、建筑物、柜（盘）台处以及管子管口处等做密封处理；（3）电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5～10m处设固定点。

3、电缆的首端、末端和分支处应设标志牌。

电缆沟内和电缆竖井内电缆敷设1.3.主控项目1、金属电缆支架、电缆导管必须接地（PE）或接零（PEＮ）可靠。

2、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

电缆及电缆桥架安装敷设规范完整版

电缆及电缆桥架安装敷设规范Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】电缆及电缆桥架安装敷设标准1范围本章适用于建筑物内电缆桥架安装和桥架内电缆敷设工程。

2引用标准《建筑电气工程施工质量验收规范GB50303-2002》《北京市标准建筑安装分项工程施工工艺规程（第四分册）DBJ01-26-96》《建筑电气通用图集-内线工程92DQ5》《高层民用建筑设计防火规范（GB50045-95）》。

3施工准备材料要求：主要材料：电缆桥架、盖板、隔板、电缆、支吊架。

辅助材料：电焊条、绝缘导线、铜端子、镀锌带母螺栓、镀锌垫圈、镀锌弹簧垫圈、酚醛防锈漆、汽油、镀锌电缆卡子。

所有材料规格、型号及电压等级应符合设计要求，并有产品合格证。

桥架外观检查：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；玻璃钢制桥架色泽均匀，无破损碎裂；铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤。

电缆外观完好无损，无压扁和扭曲现象。

外皮、绝缘层无老化及裂纹。

电缆外护层有明显标识和制造厂标。

电缆合格证有生产许可证编号，按《额定电压450/750V及以下聚氯乙烯绝缘电缆》GB～标准生产的产品有3C认证标志。

镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。

金属膨胀螺栓：应根据容许拉力和剪力进行选择。

主要机具：铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、钢锯、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、千斤顶。

电工工具、手电钻、冲击钻、兆欧表、万用表、绝缘摇表、工具袋、工具箱、高凳等。

无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机做通讯联络）。

作业条件：配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。

其他工种作业情况：顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行桥架敷设及桥架内电缆敷设。

电缆桥架施工要求及规范

电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图12.1.31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

热浸镀锌的托盘、桥架镀层表面应均匀，无毛刺、过烧、挂灰、伤痕、局部未镀锌（直径2mm以上）等缺陷，不得有影响安装的锌瘤。

螺纹的镀层应光滑，螺栓连接件应能拧入。

电镀锌的锌层表面应光滑均匀，致密。

不得有起皮、气泡、花斑、局部未镀、划伤等缺陷。

喷涂应平整、光滑、均匀、不起皮、无气泡水泡。

桥架焊缝表面均匀，不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。

桥架螺栓孔径，在螺杆直径不大于M16时，可比螺杆直径大2mm。

螺栓连接孔的孔距允许偏差:同一组内相邻两孔间距±0.7mm,同一组内任意两孔间距±1mm;相邻两组的端孔间距±1.2mm。

电缆桥架安装规范

电缆桥架安装规范：一、电缆桥架的安装2.1电缆桥架的从最简单的面安装应该做到间隔最短，经济合理，安全运行，并应满足施工安装，维修以及敷设电缆的要求。

2.2电缆桥架应有足够的刚度以及强度，对电缆提供可靠的支撑。

桥架多层设置时层间中心距为200，250，300，350mm2.4电缆桥架尽可能在建、构筑物(如墙、柱、梁、楼板等)上安装，与土建专业密切配合。

2.5电缆桥架与工艺管架共架安装时，电缆桥架安插在管架的一侧。

2.6电缆桥架与各种管道平行架设时，其净间隔不小于500mm。

2.7电缆桥架与各种管道交织时，其净间隔不小于300mm。

2.7.4电缆桥架与空调管道平行时不小于300mm。

也可以在下边不小于300mm.交叉时采取隔热防腐措施。

电缆桥架穿墙安装时，墙上安装相应的密封装置。

根据环境前提，采用密封装置，电缆桥架从室内穿墙至室外时，在墙的外侧采取防雨办法。

2.8.3电缆桥架从室内穿墙至室外较高处安装时，电缆桥架应先向下倾斜延伸适当间隔，之后再向上架设，防止雨水顺电缆桥架流入室内。

2.8.4电缆桥架过伸缩沉降缝时，电缆桥应断开，断开间隔以100mm 左右为宜,在伸缩缝或软连接处需采用编织铜线连接。

2.9两组电缆桥在同一横梁上安装时，两组电缆桥之间的净间隔应不小于50mm。

2.10敷设10kV及以上电缆的电缆桥架多层安装时，其层间距一般不小于300mm。

2.11电缆桥架到楼板、梁或其他障碍物等的底部的间隔应不小于300mm。

2.12一般环境下，支撑电缆桥的各托臂之间的间隔以1.5~3左右为宜，并根据具体环境校验。

2.13电缆桥架安装时，其直接板毗连处不该置于跨度的1/2处或支撑点上。

2.14电缆桥架安装时出现的悬臂段，一般不超过1000mm。

2.15电缆桥架不该当作行人通道使用。

2.16若为下列环境之一，电缆桥架应加保护罩：2.16.1电缆桥架在户外安装时，其最上层或每层。

2.16.2电缆桥架在铁算子板或相近的带孔装置下安装时，其最上层电缆桥架应加保护罩，要是最上层电缆桥架宽度小于基层的桥架宽度时，基层电缆桥架应加保护罩。

电缆沿支架、桥架敷设要点

电缆沿支架、桥架敷设要点
1.水平敷设
(1)敷设方法可用人力或机械牵引。

(2)电缆沿桥架或托盘敷设时，应单层敷设，排列整齐。

不得有交叉，拐弯处应
以最大截面电缆允许弯曲半径为准。

(3)不同等级电压的电缆应分层敷设，高压电缆应敷设在上层。

(4)同等级电压的电缆沿支架敷设时，水平净距不得小于35mm。

2.垂直敷设。

(1)垂直敷设，有条件的最好自上而下敷设。

土建未拆吊车前，将电缆吊至楼层
顶部。

敷设时，同截面电缆应先敷设低层，后敷设高层，要特别注意，在电
缆轴附近和部分楼层应采取防滑措施。

(2)自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。

高层、大截
面电缆宜用机械牵引敷设。

(3)沿支架敷设时，支架距离不得大于1.5米，沿桥梁或托盘敷设时，每层最少
加装两道卡固支架。

敷设时，应放一根立即卡固一根。

(4)电缆穿过楼板时，应装套管，敷设完后应将套管用防火材料封堵严密。

1.4.1挂标志牌：
1.标志牌规格应一致，并有防腐性能，挂装应牢固。

2.标志牌上应注明电缆编号、规格、型号及电压等级。

3.直埋电缆进出建筑物、电缆井及两端应挂标志牌。

4.沿支架桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标
志牌。

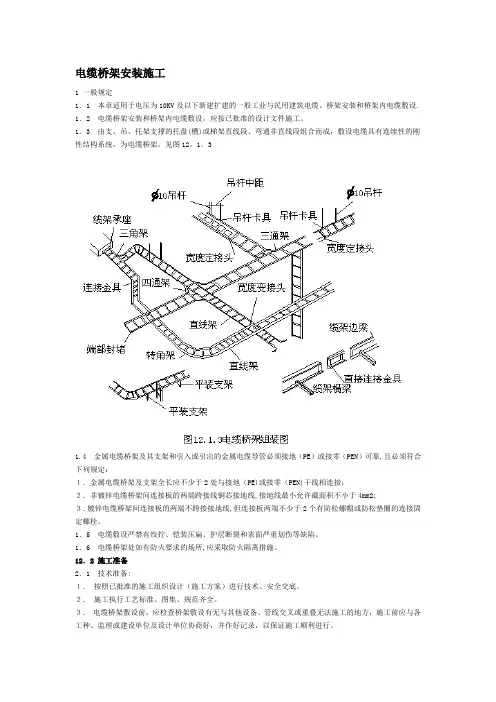

电缆桥架安装和桥架内电缆敷设工艺工法标准

电缆桥架安装和桥架内电缆敷设工艺工法标准1.1 一般规定1.1.1电缆桥架规格及型号必须符合设计要求，附件齐全。

桥架与配件、附件和紧固件，均应采用镀锌标准件。

1.1.2电缆桥架处于有防火要求的场所，应采取防火隔离措施。

1.1.3电缆沿桥架敷设，必须单层敷设，排列整齐。

不得有交叉、拐弯处应以最大截面电缆允许弯曲半径为准。

1.1.4电缆桥架内的电缆应在首端、尾端、转弯及每隔50m处设有注明电缆编号、型号、规格及起止点等标记牌。

1.1.5 电缆桥架安装和桥架内电缆敷设应按以下程序进行：1 测量定位，安装桥架的支架，经检查确认，才能安装桥架；2 桥架安全检查合格，才能敷设电缆；3 电缆敷设前绝缘测试合格，才能敷设；4 电缆电气交接试验合格，且对接线去向、相位和防火隔堵措施等检查确认，才能通电。

1.2 施工准备1.2.1技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。

2 按施工图测量放线、坐标和标高、走向，经复核符合设计要求。

3 电缆敷设前，应现场复核桥架路向、弯曲半径是否符合规范要求。

1.2.2材料准备电缆桥架及其配件、电缆、金属型材、防锈涂料、油性涂料、标志牌等。

1.2.3 施工机具1 主要安装机具：电锤、电钻、开孔机、活扳手、铅笔、粉线袋、卷尺、高凳等；2 主要检测机具：经纬仪、水平仪、兆欧表、万用表、绝缘电阻测试仪等。

1.2.4作业条件1 配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架、保护管等全部完成。

2 顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行桥架敷设。

3 电缆耐压和电阻测试符合要求的相关的技术标准的规定。

4 线路上的障碍物已清除干净。

5 电缆线路敷设所需的配件、附件匹配齐全。

1.3 材料质量控制1.3.1 各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等有产品合格证;桥架内外应光滑平整,无棱刺,不应有扭曲,翘边等变形现象；1.3.2 桥架的外观检查：桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。
