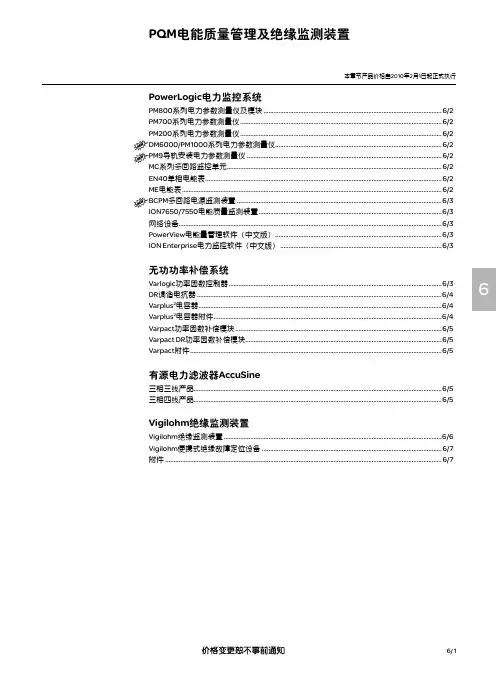

施耐德PQM电能质量管理及绝缘监测装置
6/ 16PowerLogic 电力监控系统PM800系列电力参数测量仪及模块 ...........................................................................................................6/2PM700系列电力参数测量仪 .........................................................................................................................6/2PM200系列电力参数测量仪 .........................................................................................................................6/2DM6000/PM1000系列电力参数测量仪....................................................................................................6/2PM9导轨安装电力参数测量仪 .....................................................................................................................6/2MC 系列多回路监控单元 .................................................................................................................................6/2EN40单相电能表 ..............................................................................................................................................6/2ME 电能表 ............................................................................................................................................................6/2BCPM 多回路电源监测装置 ...........................................................................................................................6/3ION7650/7550电能质量监测装置 ..............................................................................................................6/3网络设备..............................................................................................................................................................6/3PowerView 电能量管理软件（中文版） ....................................................................................................6/3ION Enterprise 电力监控软件（中文版） .................................................................................................6/3无功功率补偿系统Varlogic 功率因数控制器 ................................................................................................................................6/3DR 调谐电抗器 ...................................................................................................................................................6/4Varplus 2电容器 ..................................................................................................................................................6/4Varplus 2电容器附件 .........................................................................................................................................6/4Varpact 功率因数补偿模块 ............................................................................................................................6/5Varpact DR 功率因数补偿模块 ......................................................................................................................6/5Varpact 附件 .......................................................................................................................................................6/5有源电力滤波器AccuSine三相三线产品.....................................................................................................................................................6/5三相四线产品.....................................................................................................................................................6/5Vigilohm 绝缘监测装置Vigilohm 绝缘监测装置 ...................................................................................................................................6/6Vigilohm 便携式绝缘故障定位设备 ............................................................................................................6/7附件 ......................................................................................................................................................................6/7PQM 电能质量管理及绝缘监测装置本章节产品价格自2010年2月1日起正式执行本章节产品价格自2010年2月1日起正式执行PQM电能质量管理及绝缘监测装置PM800PM7006PM200DM6000/PM1000PM9MC18EN40P(1) DM6000/PM1000系列电力参数测量仪预期将于2010年3月1日开始销售6/ 2PQM 电能质量管理及绝缘监测装置本章节产品价格自2010年2月1日起正式执行6/ 36Varlogic 控制器EGX100ION Enterprise 电力PowerView 电能ION7650/7550ME4zrtBCPMPQM 电能质量管理及绝缘监测装置本章节产品价格自2010年2月1日起正式执行6/ 46三台Varplus 2组合单台Varplus 2电容器PQM 电能质量管理及绝缘监测装置本章节产品价格自2010年2月1日起正式执行6/ 56Varpact 功率因数补偿模块Varpact DR 功率因数补偿模块PQM 电能质量管理及绝缘监测装置本章节产品价格自2010年2月1日起正式执行6/ 66XML316/308XM300C TR22A/TR22AH EM9BVXD312PQM 电能质量管理及绝缘监测装置本章节产品价格自2010年2月1日起正式执行6/ 76Cardew C 浪涌抑制器便携式绝缘故障定位设备套装。
GWS-6智能型高频开关电源直流屏使用说明书
GZG62系列智能高频开关电源直流柜使用说明书一、简介:GZG62系列智能型高频开关直流电源柜是我公司按照电力部订货技术条件《DL/T459－92》，结合多年的直流电源系统的研制及制造经验而开发的新一代无人值守电源系统。
它综合了高频开关技术和计算机技术，功率输出单元采用模块化(N+1)冗余设计，监控单元采用高性能高速PLC，显示操作单元采用PWS人机界面触摸屏，系统配置灵活。
使用操作简单、自动化程度高、可靠性高、维护简便，可带电热插拔等优点。
具有“遥控、遥测、遥信、遥调“功能，是新型的高品质直流操作电源。
适用于500KV及以下变电站、发电厂等无人值守场所。
二、使用条件:1.海拔高度不超过3000m2.环境温度－5℃～＋55℃3.日平均相对湿度不大于90％4.无强烈振动和冲击、无强电磁场干扰5.周围无严重尘土、爆炸性介质、腐蚀金属和破坏绝缘的有害气体、导电微粒及严重有霉菌6.垂直倾斜度不大于50三、型号含义及说明GZG62 - / / －电池种类M：阀控式密封铅酸免维护电池额定直流输出电流(A)额定直流输出电压(V)电池额定容量(Ah)、双组电池×2设计序号智能型高频开关电源直流柜设计序号：采用PWS人机界面触摸屏+PLC+高频开关电源模块组成的系统四、技术指标:GZG62系列智能高频开关电源直流屏技术参数及指标五、系统组成及特点:本系列产品由一列或一列以上柜体组成。
分别为充电柜、馈电柜及若干电池柜组成。
全套产品由新型PWS智能型人机界面触摸屏、高速高性能、高频开关电源模块及电流电压采样部分组成。
充电柜显示操作单元：GZG62型采用新型PWS智能型人机界面触摸屏。
操作界面直观，可方便地设置系统的运行参数及调整整流电源模块的开关机。
多达上百幅参数画面可显示系统所有运行参数，包括各单体电池(组)的电压参数。
先进的显示屏触摸式操作方式替代了传统的按钮操作，进一步提高了系统的可靠性。
模块输出单元：选用国产高频开关电源模块。
中恒HVDC高压直流电源系统使用说明书 V2 1
4.1 ZHM05H 主监控..........................................................................................................11 4.2 ZHM07H 主监控..........................................................................................................29 4.3 电池巡检单元特点...................................................................................................50 4.4 绝缘巡检单元特点...................................................................................................50 第五章 51 安装与调试............................................................................................................... ...............................................................................................................51
2.1 系统工作原理.............................................................................................................4 2.2 系统技术指标.............................................................................................................5 6 第三章 ZHR 系列整流模块........................................................................................................ ........................................................................................................6 3.1 整流模块型号说明.....................................................................................................6 3.2 整流模块技术参数.....................................................................................................6 3.3 整流模块工作原理.....................................................................................................7 3.4 整流模块特点.............................................................................................................8 3.5 整流模块保护特性.....................................................................................................8 3.6 整流模块机械特性.....................................................................................................9 第四章 11 监控系统................................................................................................................... ...................................................................................................................11
EG1192L DC-DC电源芯片数据手册说明书
电源输入端
测试条件
-
最小
-0.3
最大
100
单位
V
EN
使能脚
-
输入电源电阻比例分
VIA
-
压后输出
FB
电压反馈输入
-
-0.3
7
V
-0.3
7
V
-0.3
7
V
VB
悬浮电源
-
VS-0.3 VS+7V
V
VS
悬浮地
-
MOS 峰值电流保护输
IS
-
入端口
TA
环境温度
-
-0.3
100
V
VS-0.3 VS+6V
V
-45
125
悬浮 驱动
VREF=0.18V
比较器 图 5-1. EG1192L 内部电路图
6 VB 1 VIN 7 VS 8 IS
2021 ©屹晶微电子有限公司 版权所有
3/8
屹晶微电子有限公司
6. 典型应用电路
EG1192L 芯片数据手册 V1.0
零功耗使能降压 DCDC 电源芯片
图 6-4. EG1192L 快充方案典型应用图
2021 ©屹晶微电子有限公司 版权所有
5/8
屹晶微电子有限公司
7. 电气特性
EG1192L 芯片数据手册 V1.0
零功耗使能降压 DCDC 电源芯片
7.1 最大额定值
无另外说明，在 TA=25℃条件下
符号
参数名称
VIN
2021 ©屹晶微电子有限公司 版权所有
1/1
屹晶微电子有限公司
EG1192L 芯片数据手册 V1.0
微机控制高频开关电源柜使用说明书-艾默生
GZDW微机型高频开关直流电源操作使用说明无锡市凯杰电器有限公司编制第一部分、系统一、系统概述GZD（W）微机型高频直流电源，是专为电力系统设计的一种较为理想的直流电源系统。
其主要功用是为电力系统变电所的高低压开关设备提供必要的操作电源，为继电保护或微机保护装置提供工作电源以及作为事故照明、应急电源和他直流用电设备电源。
由于本直流电源系统采用了新型高频开关电源模块和微机监控单元，电源的质量和系统的工作可靠性有显著提高，并可实现蓄电池的充、放电智的智能化管理和在线检测、直流电源系统数据的适时监控、报警及远程控制，因此，它广泛的用于现代的无人职守变电所、发电厂，也同样适用于通信部门、计算机房、医院、宾馆以及高层建筑的供电领域，应用十分广泛。
二、系统构成GZD（W）微机型直流电源系统主要由高频开关电源模块、监控微机单元、蓄电池组及馈出线路等部分组成。
1、高频开关电源模块本公司高频开关电源模块统一采用艾默生高频开关电源模块，为本直流电源系统核心部件。
其功用如下：a、为蓄电池组提供均充、浮充电电流；b、为电站所有直流用电设备提供正常负荷电流。
2、蓄电池组蓄电池组在本系统中作为电能储备装置，在交流电源中断或高频充电模块不能正常工作时向负载提供电能。
情况如下：a、正常情况下蓄电池组处于受电工作状态，即接受高频开关电源模块提供的浮充或均充电电流，确保满容量；b、在事故或大功率冲击性用电负载工作时为用电设备提供电能。
3、微机监控单元a、监控蓄电池均、浮充电的智能化管理；b、监视直流电源系统并在系统出现异常时发出告警信息。
监视的模拟量如：合闸母线电压、蓄电池组电压/电流/、控制母线电压/电流等监视的开关量如：直流开关状态、熔断器状态、绝缘状态、模块状态等；c、和上位机通讯联系，实现遥信、遥测上传。
4、馈出线路将直流电源分配和输送到各用电负荷。
包括直流断路器和出线。
三、功能特点1、系统采用了高频开关电源模块并采用N+1模式运行，电压质量和系统可靠性大大提高2、系统采用了微机系统监控，实现了系统和蓄电池的智能化管理和远程通讯，可实现电站无人职守。
PowerCube高频中文说明书
¾ 当安全性能降低时就可能产生危险，设备必须要送修，包括不能正 常的使用。当出现下列情形时安全性能将不再保证： 外观出现明显的缺陷 设备不能正常工作 设备在恶劣条件下存储过长的时间 设备在运输过程中受到过重的压力 设备内进入液体
第3页
5.2 更换组件………………………………………………………第 33 页 5.3 故障分析………………………………………………………第 35 页 6. 附录…………………………………………………….…………第 36 页 6.1 CE 认证资格……………………………………………….…第 36 页 6.2 感应线圈……………………………………………….……第 36 页 6.3 辅助工装………………………………………………..……第 39 页 6.4 防氧化气体工装………………………………….…………第 40 页 6.5 RS232 串口控制……………………………………..………第 41 页
近感应器的金属部分都要接地。 ¾ 仔细选择安装位置，避免安装在阳光下或靠近热源，另外，避免放
到震动、灰尘、潮气、雨雪、过热或过冷的环境中。 ¾ 在安装，使用和维修设备的过程中避免使用暴力。 ¾ 在安装完成后，设备必须稳固，不能左右和上下活动，所有的线缆
必须捆扎牢靠，避免碰撞或以外的损坏确保设备的最佳性能。 ¾ 操作人员必须很容易接近操作设备，不能有任何人身伤害的危险。 ¾ 设备含有电子和电气部件，有产生火灾的可能，不要安装在有爆炸
PowerCube32/900 适用工业生产线
PowerCube32/900 适用特殊结构生产线
PowerCube32/1800 适用特殊结构生产线
MODEL 3165 3166 使用说明说明书
使用说明指针式绝缘测试仪刻度板电源指示灯电池检查LED测试按钮零点调整输入接线端1.安全警告●本使用说明书包含警告信息及安全规定，使用时请严格遵守，以确保使用者的操作安全及仪器安全，因此使用前请先仔细阅读。
●标志“”表示安全警告，为保证操作安全，建议操作者必须参考说明书中的相关细节内容，仔细阅读“”标志的内容。
●请注意说明书中所有警告和注意。
警告表示会对操作者造成触电的注意事项，注意表示会对仪器造成损坏的注意事项。
1. 请确认测试导线完全插入仪器的接线端。
2. 测量时请勿超过测量范围的最大允许输入。
3. 请确认仪器和接地的接线端间施加电压不超过600V AC/DC。
4. 请勿在易爆炸性气体的环境中测量(例如可燃气体或烟)。
5. 使用前认真检查测试导线和附件是否存在损坏或异常。
若存在异常现象(例如：测试导线损坏，仪器机身损坏)，请勿进行测试。
6. 测试导线连接时请勿按下测试开关。
7. 绝缘测试时请勿触摸电路。
8. 打开电池盖更换电池前请取下测试导线，关闭仪器电源。
9. 使用后请关闭仪器电源。
10. 请勿将仪器暴露于直射太阳，潮湿或高温环境中。
11. 请勿将仪器存放于50℃以上的温度条件下。
12. 仪器的校正和修理应该由受过正规训练、合格的技术人员进行操作。
13. 不要使用其它的附件，如仪器出现故障不要由非受过正规训练人员进行修理，应将仪器返回至你的经销商由正规人员进行修理。
14. 本仪器必须由受过正规训练的、合格的技术人员进行操作，并在本说明书规定的条件下使用。
由于用户使用不当、或违反本说明书以及安全操作规定造成的设备损坏，共立公司（KYORITSU）将不负责任何责任。
2.特点●交流电压测量能被做没有沉闷测试钮扣。
●电池检查设备。
●仅使用R6（AA）（1.5V）×4电池类型3.规格●测量范围精确度(在23±5℃, 相对湿度45~75%)绝缘电阻范围:MODEL3165MODEL3166测试电压500V1000V测量范围1000MΩ2000MΩ中刻度值20MΩ50MΩ输出电压额定测试电压+20%-0%输出短路电流230μA最大450μA最大1-500MΩ:读数的±5%2-1000MΩ:读数的±5%精确性其他测试范围刻度的±0.7%交流电压警告警告范围0-600V交流精确性刻度的±3%电源 1.5V×4 （R6）（SUM-3）（AA）或等量电量。
PCS-9621说明书
PCS-9621站用变保护测控装置应用概述PCS-9621适用于110kV以下电压等级的非直接接地系统或小电阻接地系统中的站用变或接地变的保护及测控装置。
可组屏安装，也可在开关柜就地安装。
该保护装置可实现对断路器、隔离刀闸的分/合操作；同时能够对保护对象间隔单元的电压、电流、功率等进行实时测量。
可以和监控系统进行通讯；通讯规约可选择IEC 60870-5-103 或IEC 61850。
WP:过潦速断保护51P;定时限过逬保护50G:零序过瀛速祈保护MG：定时限零序过就保沪5IQ:定时0乂负序迢流懈护B4HV：高质讷整地保护64LV：低圧仁接地滋护VCE宜压闭锁兀件UR 菲电:？保护FR:故隔玻波52：断路器分合控制数字化变电站功能IEC60044-8接口协议，借助多模光纤由合并单元引入电装置提供电子式互感器接口，支持压量和电流量合并单元传入的电压电流量的采样速率为4k/s或者5k/s支持IEC-61850通讯规约保护功能三段复合电压闭锁过流保护高压侧正序反时限保护过负荷报警两段定时限负序过流保护：其中I段用作断相保护，n段用作不平衡保护高压侧接地保护：三段定时限零序过流保护（其中零序I段两时限，零序皿段可整定为报警或跳闸）、零序过压保护、支持网络小电流接地选线低压侧接地保护：三段定时限零序过流保护、零序反时限保护低电压保护非电量保护：重瓦斯跳闸、轻瓦斯报警、超温跳闸或报警、一路备用非电量跳闸、一路备用非电量跳闸或报警闭锁简易母差GOOSE输岀功能。
独立的操作回路及故障录波测控功能11路自定义遥信开入lam、Ibm、Icm、10、UA、UB、UC、UAB、UBC、UCA、U0、f、P、Q、CO邱共15 个遥测量一组断路器遥控分/合（选配方式至多可提供五组遥控）事件SOE记录等PCS-9600系列保护测控装置通用技术参数1电气参数1.1直流电源输入1.2交流电流输入1.3交流电压输入1.4开关量输入1.5开关量输出2环境条件参数3通信接口参数3.1.1 EIA-485接口3.1.2以太网接口3.1.3打印接口3・1・4对时接口4机械结构246 7410 10226 004-07.58r*安装开孔尺寸机械尺寸（宽X高X深）225 00mm x 177 00mm x 223 80mm （1/2 4U机箱）安装开孔尺寸（宽X高）226 00mm x 178 00mm , M厲丝（1/2 4U机箱）颜色银灰防护等级按IEC60529：前面板IP」0、箱体侧而IP30、后面板IP20 污染寺级二级机械尺寸和开孔尺寸如下图所示:5型式试验参数5.1大气环境试验5.2机械试验5.3电气绝缘性能5.4电磁兼容试验6管理功能参数6.1测量计量等级6.2控制性能参数6.3时钟性能参数64故障录波功能2003-09609N3 ^002 k0L0L9N3 %羽/£乙佗/令界fig咽寿融#["] 000SC9209N3 9耳耳9££,68令算關观逞粪袈申〔90】恶笊両韋羽谴羽H期知漑1 INNO [90] 想¥1连刺备具葛灘oo乙SLOOLOSi [roJ 亚Y1裂呂奋昌手岳碧珈IF舱666L LOO0LS\/SHO[£O]亚Y1银毀韶易鄭000乙LOOtnOSI(301 UYl報洱歪昌喜勿000乙L0060SI [to]。
显示验电装置(专利号： ZL99310604.8)(正式版)
文件编号：TP-AR-L3610In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________显示验电装置（专利号：ZL99310604.8）(正式版)显示验电装置（专利号：ZL99310604.8）(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
GSNT(Q)-HD系列高压带电显示、验电装置（以下简称该装置）是一种安装在室内交流50HZ、额定电压10kV-35kV开关柜，与CG系列传感器配套使用，通过有电显示和验电插件以反映电力设备是否带有运行电压并具有强制电气闭锁功能的安全装置。
该装置符合DL/T538-93《高压带电显示装置技术条件》和DL 740-2000《电容型验电器》有关技术指标的综合要求，已通过电力工业部电力设备及仪表质量检测中心检测合格。
并通过华北电力集团公司科技成果“（2000）华北电评字13号”评审鉴定。
是替代老式高压带电显示器及高压开关柜有电监视及验电的理想产品。
该装置已获得三项国家专利。
专利号： ZL99310604.8 ZL99216832.5 ZL99216831.7 一．装置特点：1、功能齐全该装置具有“高压带电显示”、“高压设备验电”及“有电强制闭锁”的功能，是目前已通过电力部检测试验，既符合DL/T538-93《高压带电显示装置技术条件》标准，又符合DL 740-2000《电容型验电器》标准的多功能性产品。
科奥信 XZDW 高频开关壁挂电源小系统 使用说明书
注意事项：1、请不要自行打开机箱，否则我方将不承担保修事宜。
2、本公司制造的智能电力高频开关电源，在额定功率范围内，可以适用于任何使用220V/110V直流电的电器设备。
3、该电源系统在使用过程中有一定的发热量属正常现象、但要保持安装环境的通风散热、干净清洁，特别不能阻塞通风孔。
4、必须按照说明之要求安装使用。
5、请保存好本说明书，作为日后参阅。
目录1．系统功能特点 (1)2．系统技术指标 (1)3．系统型号定义及配置 (2)4．系统电气原理图 (2)5．系统结构及安装 (3)6．PMS-IIIE监控模块 (3)7．KOX220D02整流模块 (8)8．KOX220G02降压单元 (11)9．系统配电及电气安装 (12)10．电池箱结构及安装 (13)概述XZDW系列高频开关电源壁挂小系统是我公司专为小容量系统而设计；适合小型开关站、小型用户变电站、智能大厦配电等场合。
系统由整流模块、监控模块、降压模块、配电单元和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，系统监控和电池智能化管理功能完善，具有与自动化系统连接的四遥接口，提供RS232和RS485两种通讯选择，提供RTU、CDT、MODBUS 三种通讯规约选择。
1．系统功能特点●适合构成38AH/220V、65AH/110V以下所有系统；●模块、监控单元和降压单元均采用带电热插拔结构，安装、维护方便快捷；●可安装3个2.0A/220V、4A/110V自然冷模块；●降压单元具有自动硅链降压功能，最大电流2A，冲击电流30A/0.5S；●监控器采用LCD显示,汉字菜单,按键操作,可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准；●监控单元具有对电池自动管理的功能；●提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择，可与电站自动化系统连接；●监控器实现电池电压、控母电压、控母电流、电池充放电电流、模块状态检测；●配电单元提供2路交流输入（可选择一路PT供电）、1路电池输入、3-8路馈电输出；●PT供电时系统自动限制输出功率。
流程管理-电源通用测试测量仪器与流程 精品
卡尺/高度尺/千分表/百分 表/千分尺等等
投影仪
尺寸
三座标测量机
工具显微镜
测试/涡流，磁性测试 测 厚仪
破坏式测厚仪 德国仪力信 ERICHSEN
X射线荧光膜厚测量仪
盐雾试验
五金件/塑 胶件绝缘 材料等材 料类检验
硬度计
镀层/喷 涂/颜色 /
检测
摩擦试验
镀层/喷 涂/颜色 /
噪音计
风速计
示波器安捷伦DSO5000 DSO7000 DSO9000系列
光通量
保险丝测试仪 插头引线弯折试验机
插拔力试验机
IQC进料检验
显微放大成像系统 可焊性试验SAT-5100
按键开关寿命测试仪
纸箱破裂机/破裂强度试验 机
纸箱包装 纸箱测试 材料检验 /试验
包装压缩试验机
纸箱包装 纸箱测试 材料检验 /试验
2512B
数字万用表 安捷伦 34410A/34401A
手持数字万用表
网络阻抗分析 E4991A 射 频阻抗/材料分析仪
晶振测试仪 S&A 250B-1 NETWORK ANALYZER
电声分析仪 B&K 阳光
电感L、
电容C 、
电阻R、
IC 、
半导体、
连接器、
接插件、
PCB 、
电子类检 开关、
验/试验
板的可焊性进行评价 测试各种按键、开关以及电脑 键盘、触控面板、薄膜开关等
产品的使用寿命
纸箱破裂机/破裂强度试验
测试瓦椤纸箱或包装容器，其 能负荷多重之压力
定各种类型的一般纸板和瓦楞 纸板的戳穿强度，其技术参数
符合ISO3036和GB2679、 GB/T1664
Get格雅Power Supply智能高频开关电源系统说明书
Power Supply智能高频开关电源系统说明书Power Supply智能高频开关电力操作电源系统用户说明书出版状态标准日期2002年7月第1版 2004年9月第2版BOM编号 31010132成都市雨田骏科技开展2004年版权所有，保存一切权利，内部交流使用。
在没有得到本公司书面许可时，任何单位和个人不得擅自摘抄、复制本书〔软件等〕的一局部或全部，不得以任何形式〔包括资料和出版物〕进行传播。
版权所有，侵权必究。
内容如有改动，不另行通知。
Copyright ©2004by Yutianjun Industry Co.，Ltd..All rights reserved.The information in this document is subject to change without notice. No part of this document may in any form or by any means (electronic，mechanical，micro-copying，photocopying，recording or otherwise) be reproduced，stored in a retrieval system or transmitted without prior written permission from Yutianjun Industry Co., Ltd.出版说明内容介绍欢送您使用雨田骏公司的产品。
本手册主要介绍电力操作电源系统自冷系列产品，包括系统原理篇和使用维护篇两大局部，较详细地描述了系统及组成局部的工作原理和使用维护方法，并列举了一些系统常见故障的处理方法，适合电力操作电源〔直流屏〕用户、电源维护工程师使用。
读者对象电力操作电源用户维护工程师本书的约定警告高压在高压存在的地方粘贴此标记。
保护性接地端在机柜底框架保护接地端上加此标记牌。
(南方电网)变电站直流电源系统技术规范
Q/CSG
Q/CSG—
中国南方电网有限责任公司企业标准
变电站直流电源系统技术规范
2012-9-28 发布
2012-9-28 实施 发 布
中国南方电网有限责任公司
Q/CSG—
Q/CSG—
目
录
1 总则....................................................................... 1 2 规范引用文件............................................................... 1 3 术语和定义................................................................. 2 4 直流电源系统使用条件 ....................................................... 6 4.1 正常使用的环境条件 ....................................................... 6 4.2 交流输入电气条件 ......................................................... 6 5 通用技术要求............................................................... 6 5.1 直流电源系统配置原则 ..................................................... 6 5.2 直流电源系统电气接线 ..................................................... 7 5.3 直流供电网络的配置原则 ................................................... 8 5.4 直流电源系统的主要技术参数要求 ........................................... 8 6 直流电源系统主要部件技术要求 ............................................... 1 6.1 高频开关电源模块 ......................................................... 1 6.2 监控单元................................................................. 2 6.3 直流绝缘监测装置 ......................................................... 3 6.3.3 绝缘监测装置基本功能要求 ............................................... 4 6.4 蓄电池电压巡检装置 ....................................................... 6 6.5 直流熔断器、刀开关和直流断路器： ......................................... 8 6.6 降压硅链................................................................. 8 6.7 防雷器................................................................... 9 6.8 测量表计................................................................. 9 6.9 蓄电池................................................................... 9 6.10 直流屏柜............................................................... 12 7 蓄电池的安装要求.......................................................... 13 7.1 安装场所的要求.......................................................... 13 7.2 安装接线的要求.......................................................... 13 8 标志、包装、运输、储存 .................................................... 15 8.1 标志.................................................................... 15 8.2 包装.................................................................... 15 8.3 运输.................................................................... 16 8.4 储存 .................................................................... 16 附录 A（资料性附录）变电站直流电源系统电气主接线与负荷分配图 ................ 17 附录 B (规范性附录)直流供电网络的配置原则 ................................... 21
PCS-9616D_X_说明书_国内中文_国内标准版_X_R1.30
外部回路 当把装置输出的接点连接到外部回路时，须仔细检查所用的外部电源电压，以防止所连接的回
路过热。 连接电缆
仔细处理连接的电缆避免施加过大的外力。
版权声明 © 2015 NR. 南京南瑞继保电气有限公司版权所有
警告！
为增强或修改现有功能，装置的软硬件均可能升级，请确认此版本使用手册和您购买的产品相 兼容。
警告！
电气设备在运行时，这些装置的某些部件可能带有高压。不正确的操作可能导致严重的人身伤 害或设备损坏。
只有具备资质的合格专业工作人员才允许对装置或在装置临近工作。工作人员需熟知本手册中 所提到的注意事项和工作流程，以及安全规定。
1.1 应用范围 ............................................................................................................................. 1 1.2 功能配置 ............................................................................................................................. 1 1.3 性能特征 ............................................................................................................................. 2 1.4 订货须知 ............................................................................................................................. 3 1.5 产品执行标准...................................................................................................................... 3 第 2 章 技术参数 .............................................................................................................................. 5 2.1 电气参数 ............................................................................................................................. 5 2.2 机械结构 ............................................................................................................................. 6 2.3 环境条件参数...................................................................................................................... 7 2.4 通信端口 ............................................................................................................................. 7 2.5 型式试验 ............................................................................................................................. 8 2.6 认证 .................................................................................................................................... 8 2.7 保护功能 ............................................................................................................................. 9 2.8 管理功能 ............................................................................................................................. 9 第 3 章 工作原理 .............................................................................................................................11 3.1 概述 ...................................................................................................................................11 3.2 装置启动元件.....................................................................................................................11 3.3 （短充）过流保护和零序保护 .......................................................................................... 12 3.4 （长充）过流保护和零序保护 .......................................................................................... 13 3.5 同期功能（可选） ............................................................................................................ 14 3.6 异常告警 ........................................................................................................................... 15 3.7 采样数据异常的处理......................................................................................................... 16 3.8 遥控、遥测、遥信功能 ..................................................................................................... 16 3.9 时间管理 ........................................................................................................................... 16 第 4 章 硬件描述 ............................................................................................................................ 19
Firetrol Mark IIXG型电动消防泵控制器使用手册说明书
安装和操作说明书Fire Pump Controllers General InformationCalifornia Proposition 65WarningWARNING : This product can expose you to chemicals including DINP, which is known to the State of California to cause cancer, and DIDP which is known to the State of California to cause birth defects or other reproductive harm.WARNING : This product can expose you to chemicals including lead and lead compounds, which are know to the State of California to cause cancer and birth defects or other reproductive harm.For more information go to: 3412 Apex Peakway Apex, North Carolina 27502P +1 919 460 5200F +1 919 460 目 录介绍 (1)安装控制器 (2)墙式安装 (2)地板/基座式安装 ....................................................................................................................2-3电气连接 ................................................................................................................................3-4系统压力连接管 . (4)一般预启动操作 (4)一般启动操作 (4)相位旋转 (5)电机旋转方向FTA750、1000、1500、1800、2000、2400控制器 (5)FTA1250 控制器 (5)FTA1300、1350 控制器..............................................................................................5-6 FTA1930 控制器 . (6)FTA900、975电源转换开关 (6)FTA950、976电源转换开关 (6)初始启动操作 (7)手动启动 (7)应急运行启动 (7)简单启动顺序FTA750, 1000, 2000, 2400 (7)FTA1250 .....................................................................................................................7-8 FTA1300, 1350 (8)FTA1500 (8)FTA1800 (8)FTA1930 (8)型IIXG程序设置用户界面和显示器 (9)用户菜单结构 (10)程序设置说明 (11)菜单设置系统设置显示亮度 (12)对比度 (12)反向 (12)键盘 (12)语言和单元语言 (12)压力单位 (12)密码1级 (12)2级 (12)日期和时间时间 (12)日期 (12)日期格式 (12)日光节约 (13)定时器延时开机 (13)最短运行/关机延迟 (13)加速 (13)子系统旁路 (13)压力压力单位 (14)启动 (14)停止 (14)禁用自动停机 (14)过压报警 (14)记录 -德耳塔 (14)传感器 (14)校正 (14)恢复默认设置 (14)电机和电源电压 (14)相序 (15)频率 (15)全负荷安培数 (15)CT 比值 (15)过负荷 (15)数字软启动电机 FLA (15)初始化电流 (15)最大电流 (15)斜坡加速时间 (15)UTS定时器 (15)减速开始水平 (15)减速中止水平 (15)减速中止时间 (15)减速结束水平 (15)斜坡减速时间 (15)相位旋转 (15)启用超时 (15)超时 (15)全负荷电流 (16)CT比值 (16)TX (16)RX (16)误差 (16)微调电压 (16)报警极限过压报警 (16)最小电压 (16)最大电压 (16)最小频率 (16)最大频率 (16)不平衡 (16)过负荷 (16)功能设置互锁报警 (17)低压力声音报警 (17)低吸入压力 (17)泵运行报警 (17)用户输入 (17)每周测试 ..........................................................................................................17-18选项设置 .. (18)主菜单- 事件日志 (18)主菜单-数据历史 (18)主菜单 USB储存到 USB (18)移出驱动器 (19)工厂配置序列号 (19)型号 (19)马力 (19)电压 (19)全负荷电流 (19)CT 比值 (19)频率 (19)相序 (19)压力传感器 (19)自动启动 NC (19)用户输入数字 (19)低吸入压力 (19)配置 - 选项 (20)配置 – 模数转换器 校正 (20)诊断原始输入:模拟 (20)原始输入:独立部件 (20)原始输入:键 (20)原始输出:独立部件 (20)IIXG型启动 (20)指示灯测试 (20)声音报警测试 (20)USB 测试 (20)相位失锁 (20)相序逆转 (20)并联跳闸装置1 (21)并联跳闸装置2 (21)标志 (21)工具清除数据历史 (21)清除事件日志 (21)恢复出厂设置 (21)固件更新 (21)关于......................................... (21)警告在设备通电期间,禁止安装或维护设备！接触通电设备可能造成死亡、人身伤害或大量财产损失。
PCS-9690 系列低压综合保护测控装置技术和使用说明书
ZL_DYBH0601.0710
PCS-9690 系列 低压综合保护测控装置
技术和使用说明书
南瑞继保电气有限公司版权所有 （1.071015）
本说明书适用于 PCS-9690 系列 V1.** 版本程序。
本说明书和产品今后可能会有小的改动，请注意核对实际产品与简介的版本是否 相符。 更多产品信息，请访问互联网：。
基本型综合型基本型综合型保护功能测控功能短路保护选配长时间启动保护选配过载欠载保护选配接地漏电故障保护选配缺相不平衡保护选配模拟量输入输出工艺连锁420ma输出选配温度保护选配三相电流选配零序漏电流选配相序保护选配电压模块选配通讯后台人机接口ptcntc热电阻接口选配dbg2000调试串口dc420ma输入选配modbus规约pcs9690系列低压综合保护测控装置技术和使用说明13221全面的数字式综合保护2211短路保护短路保护是为电动机的相间及电动机绕组匝间短路保护而设置的该保护可以避免诸如小到电机烧毁大到引起进线跳闸甚至越级跳闸引起mcc控制中心失电等严重故障
Getac B360 Pro配件说明书
Rugged Mobile Computing SolutionsGET AC B360 Pro配件说明书手册强韧坚固笔记本电脑极大性能更安全强韧坚固B360 PRO备用主电池特点和优点Getac B360Pro备用主电池用于交流电源适配器无法连接时，给您的设备提供主电源。
它设有集成电源指示灯，状态检查按钮，让用户一按了解电源容量状态。
产品信息产品照片电池类型：锂离子电池设计：3S2P输出电压：10.8V容量：标准6900mAh；最小6600mAh尺寸：长141.05x宽73.8x高22.3mm重：345.6gSKU IDSKU ID：GBM6X590W交流电源适配器特点和优点此适配器用交流电给B360和内部电池充电。
适配器含有特定国家的电源线，可匹配您所在国家的本地电源插座。
产品信息产品照片输入：100V-240V输出：19V, 4.74 A, 90W尺寸：长129x宽53x高30.5mm重：368g输入电线长度：1830mm输出电线长度：1800mmSKU IDSKU ID：GAA9*5*欧盟地区=E，美国地区=U，英国地区=K，澳大利亚地区=A，中国大陆地区= C，台湾地区=T—电源线90W MIL-STD-461交流电源适配器特点和优点该MIL-STD-461G交流电源适配器已通过严格的军用标准和试验规格，确保适配器的传导发射、传导敏感度、辐射发射和辐射敏感度能够满足电磁干扰控制的要求。
产品信息产品照片输入：115V-230V, 1.6A 50~60Hz输出：19V, 4.74A, 90W尺寸：长170x宽75x高45mm重：880g（无电源线）输入电线长度：1530mm输出电线长度：1800mmSKU IDSKU ID：GAAG*5*欧盟地区=E，美国地区=U，英国地区=K，中国大陆地区=C-电源线120W办公室扩展坞适配器特点和优点这款120W交流电源适配器专门与办公室扩展坞和B360Pro搭载的分立元件图形处理器一起使用，能够高效地为您的设备供电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
POWERZH-GPK36196L系列的高频开关电源检测装置/直流电源系统概述简介POWERZH-GPK36196L系列高频开关直流电源系统采用鲍控公司研制开发的高频开关整流模块及微机监控模块，融合了最新的高频软开关技术和计算机控制技术，具有高效率的零开通和零关断整流技术，简洁易懂的中文界面显示，完全智能化运行管理和多层保护等优异性能，极提高了系统的稳定性、可靠性和效率。
高频开关电源由于其体积小，重量轻，技术指标优越，模块化设计，Ｎ＋１热备份方式，系统配置有RS485和RS232接口，可与后台计算机配合通讯，实现“遥控、遥测、遥信、遥调”功能，完全满足电力系统自动化控制系统要求，是符合高新技术发展方向的新型电源产品。
目前已广泛应用于发电厂、水电站及各类变电站和工业企业配电系统中心。
§系统性能特点●高频软开关技术：采用最新的高频谐振软开关技术，实现整流过程高频开关管的零开通和零关断，提高系统的效率和功率密度。
●模块化设计，充电装置使用多个高频开关模块并联，N+1热备分，可平滑扩容，可带电热拔插模块具有一体化接口，提高系统稳定性和可靠性。
●监控功能完善，高智能化，采用大屏幕液晶汉字显示，触摸屏带触摸功能，声光告警。
●全智能化设计，对系统的各组成部分：交流配电、整流模块、直流馈电实现全参数本地及远端监控；主要监控量有：模块的开/关机、充电方式、输出电压调节、输出限流点整定、双路交流自动切换、电池自动管理等等。
●监控系统配有标准RS-232/485接口，采用电力部标准通信规约，方便接入自动化系统，提供开放协议，●方便组网，简单实现“四遥”及无人值守。
对蓄电池自动管理及自动维护保养：实时监测蓄电池组的端电压，充、放电电流，单体蓄电池电压自动控制均、浮充以及定期维护均充。
整流模块操作使用简单，可带电插拔，更方便于安装、检修、更换。
技术指标◆交流输入电压: 380V±15%◆电网频率：50Hz±10%◆输出电流等级：20A~200A◆使用电池容量:10AH~3000AH◆额定输出电压：48V◆输出电压围: 40V~60V 连续可调◆输出限流：额定电流×（10% ~110% ）◆模块额定输出电流：20A◆稳压精度: ≤±0.5%◆稳流精度: ≤±0.5%◆纹波系数: ≤±0.1%◆效率: ≥91%◆输出过压保护: 62V±2V◆输出欠压保护: 39V±2V◆绝缘电阻: ≥10M◆绝缘强度：输出对地、输入对地、输入对输出施加1.5KVAC, 1min无飞弧无闪络。
◆相对湿度: ≤90%◆海拔：≤1000m◆地震烈度≤7度◆环境温度: -5℃~45℃◆可闻噪音: 风冷≤55dB（距柜体1米处）◆防护等级：≥IP30◆屏体尺寸（长*宽*高）：2260*800*600/2360*800*600系统结构组成：系统组成的屏面示意图如图2.1，其基本组成部件及功能如下：A．监控模块：监控模块进行系统管理，对系统的交流监控单元ZH-MUP310L-A2、直流监控单元ZH-MUP310L-D2、开关量监控单元ZH-MUP310L-K2中采集到的信号进行统一管理，实现电池智能化管理、系统、报警，使分布式集中监控的模式成立并实现后台远程通讯功能。
监控模块配置下位机：交流检测单元ZH-MUP310L-A2，直流检测单元ZH-MUP310L-D2，开关量信号单元ZH-MUP310L-K2；交流监测单元测量双路三相交流输入电压、电流、交流接触器状态。
通过RS485串行接口将检测的信息传送给电源系统监控模块，作为监控模块管理电源系统和处理故障告警的依据。
根据测量的交流输入电压自动完成双路交流输入的自动切换；实现双路交流互为备用供电。
直流馈电监控单元测量直流馈电的输出参数和馈电元件的工作状态。
监测电池电压、电流；负载电压、电流、电池充放电电流和环境温度等模拟量；通过RS485串行接口将检测的信息传送给电源系统监控模块，作为监控模块管理电源系统和处理故障告警的依据。
开关量监控单元电池熔断器状态、电池开关状态、馈线开关状态等开关量采集到此监控单元中，自行控制，并通过RS485口上报至监控模块。
B ．充电模块(高频开关模块)：完成AC/DC 变换，实现系统基本功能。
C ．交流配电：将交流电源引入分配至各个模块，具备两路交流输入互投电气、机械功能。
D ．避雷装置：使用C 级防雷器，防止交流处引进浪涌及雷击，保证系统运行的稳定性。
E ．直流馈电输出：将直流输出电源分配至每一路输出。
F ．蓄电池：交流断电时，由蓄电池对直流负荷供电。
监控模块§监控系统原理组成：●监控系统硬件结构采用模块式集散结构，各单元功能相对独立，单元故障不会在系统中扩散，●因而系统具有极高的可靠性。
●监控系统采用三级控制管理结构，监控系统结构框图如3.1图所示，最高一级为系统控制后台或电力自动化系统，●通过RS232/RS485与系统监控模块连接；系统监控模块为监控系统的第二级，监控系统的底层由交流配电监控单元、直流监控单和开关量监控单元构成。
●系统监控模块通过RS485通讯接口与交流配电监控单元、各模块监控单元和直流馈电监控单元相连接。
●交流配电监控单元、模块监控单元和直流馈电单元部均采用微机处理技术，负责监测各部件的运行参数和工作状态，执行从上级监控发出的控制命令，是整个监控系统的基础。
图: 监控系统结构框图监控系统的主要技术参数：●工作电源：85V~320VDC，176V~264VAC●最大功耗：≤10W●工作温度：-5℃~40℃●海拔高度：≤2500m●后台通信端口：串口RS485和RS232●电池管理：自动均浮充转换充电限流定时均充温度补偿●控制功能：高频整流模块开、关机高频整流模块限流高频整流模块电压调节电池均/浮充转换降压装置电压控制●告警功能：可为告警量设定继电器输出（1～6）；蜂鸣器声音告警交、直流电压过欠压告警馈线开关故障告警电池电压故障告警●绝缘强度：通信端口对机壳耐压500VAC/1Min，电源端口对机壳耐压2000VAC/1Min，电源端口与通信端口耐压2500VAC/1Min监控模块性能特点：◆符合高等级的抗扰度国际标准，工作稳定可靠◆设置密码保护，保证设备维护、操作权限◆大屏幕液晶中文显示，界面友好，易操作◆监控可同时管理两组电池◆提供RS232、RS485硬件接口，可方便接入远程监控系统◆支持CDT91、RTU、MODBUS、IEC103等多种规约，易于接入远程监控系统高频整流模块说明概述高频整流模块的主要作用是将交流电整定成为具有额定电压的直流电，向直流负载供电，是系统中最基本的组成部件。
高频整流模块特点：●采用先进的高频移相谐振软开关技术，转换效率高；●模块采用输出无级限流方式，可根据负载电流的大小和电池容量由系统监控模块选择，限流点稳流精度优于±1%；●采用低差自主均流技术，多个模块并机运行时，具有理想的均流性能；●采用一体化的输入输出及通讯端口，并设计为可带电插拔，方便模块的更换，使系统维护变得安全、简单、高效；●具有完整的告警和保护功能；●能够实现与上位机通讯，具有“四遥”接口。
工作原理交流输入首先进行防雷处理和EMI滤波,然后经整流转换成高压直流，再通过全桥MUP电路逆变为高频交流,经高频变压器隔离降压后通过高频整流滤波成为直流电，最后经EMI滤波和防反接保护输出。
工作原理图§整流模块技术参数整流模块的主要功能是实现交流—直流变换。
整流模块可以在自动（监控模块控制）和手动（人为控制）两种工作方式下工作。
整流模块目前有多种型号，可满足客户的不同需求。
表1整流模块型号及输出通用技术指标：表2整流模块技术参数蓄电池使用维护监控模块电池管理过程电池组是直流系统中重要的组成部分，对电池组良好的维护和监测显得尤其重要。
我司的智能监控模块具有先进的电池管理功能，可以严格按照电池的充放电曲线对电池进行管理。
充电功能系统监控根据设置的充电参数，自动完成电池充电程序，充电参数根据使用电池的类型、容量以及厂家提供的资料设置（镉镍蓄电池和阀式密封铅酸蓄电池充电程序有一定差异）。
1、镉镍蓄电池的运行示图如下图所示，充电程序如下：a、镍蓄电池正常充电程序（恒流---恒压---浮充）：用0.2C5A（可设置）恒流充电，电压达到均充整定值（1.47–1.55）V×n（n为单体电池节数）时，监控模块控制高频整流模块自动转为恒压充电，当充电电流逐渐减小，达到0.02CA（可设置）时，再延续充电3h，监控模块自动转为浮充电运行状态，电压为（1.36–1.45）V×n（可设置）。
b、长期浮充充电程序：正常运行浮充状态下每隔3个月，监控模块自动转入均充状态运行，按镉镍蓄电池正常充电程序进行充电。
c、交流电中断程序：正常浮充电运行状态时，当电网事故停电，这时高频整流模块停止工作，蓄电池通过降压装置，无间断地向控制母线送电。
当电池电压低于设置的告警限时系统监控模块发出声光告警。
d、交流电源恢复程序：交流电源恢复送电运行时，监控模块自动进入均充状态运行，按镉镍蓄电池正常充电程序进行充电。
2、阀控式密封铅酸蓄电池运行示图如下图所示，充电程序如下：a、阀控式密封铅酸蓄电池正常充电程序（恒流---恒压---浮充）：用0.1C10A（可设置）恒流充电，电压达到均充整定值（2.30–2.40）V×n（n为单体电池节数）时，监控模块控制高频整流模块自动转为恒压充电，当充电电流逐渐减小，达到0.01CA（可设置）时，微机开始计时3h后，监控模块控制高频整流模块自动转为浮充状态运行，电压为（2.23-2.28）V×n。
b、长期浮充充电程序：正常运行浮充状态下每隔3个月,监控模块自动转入均充状态运行，按阀控式密封铅酸蓄电池正常充电程序进行充电。
c、交流电中断程序：正常浮充电运行状态时，当电网事故停电，这时高频整流模块停止工作，蓄电池无间断地向二次控制母线送电。
当电池电压低于设置的告警限时系统监控模块发出声光告警。
d、交流电源恢复程序：交流电源恢复送电运行时，监控模块自动进入均充状态运行，按阀控式密封铅酸蓄电池正常充电程序进行充电。
温度补偿阀控式密封铅酸蓄电池在不同的温度下必须对蓄电池充电电压做相应的调整才能保障电池处于最佳状态，电池管理系统可以监测电池温度；用户可根据电池厂家提供的参数，选择使用电池温度补偿功能，选择此功能后系统监测电池温度，自动调整电池充电电压，使电池工作在最佳状态。
电池定期维护保养功能当电池长期不用或长期处于浮充状态，电池极板的活性物质很易硫化，当活性物质越来越少时，电池的放电能力也越来越差，直至放不出电。
