10kV系统的电压谐波分析南京供电公司计量中心曹根发摘要：本文对10kV小电流接地系统的电压谐波，由于10kV电压互感器中性点的消谐电阻，及接地变一侧的灭弧线圈等原因，而造成的错误测试结果，进行了分析，并针对这种现象提出改进的测试方法。

1.前言由于生产发展的需要和国家电力总公司及江苏省公司的要求，我市公司对所辖范围内的电网，配网电能质量，（电压谐波占有率）进行了一次普测、普查。

由于10kV配网系统采用了小电流接地的运行方式，10KV配网的电压互感器接线方式如图1所示。

在PT的一次侧中性点到地串接一只电阻，称消谐电阻。

此电阻一般由氧化锌阀片构成，在正常运行方式下，无电流通过此电阻。

一次侧中心点与地等电位。

近似与Y/Y型接法。

而主变接线方式则是Y/Δ型接法。

所以在10kV母线上并一只接地变，采用Y/Y型接法。

在变一侧中心点串一只电抗器，俗称灭弧线圈。

在10kV系统形成中心点接地的运行方式。

国标规定电压失谐率是相电压的谐波百分比含量做为判别限值的标准。

从而规范了测试信号是相电压，与之相应的测试设备的接线方式是“Y”型接法。

若取线电压为取样信号。

测试设备需按“△”接法，结果将造成取样信号中的3n次谐波被抵消，抵消量大小，与3n次谐波电压与同相的基波电压相位及相电压的不平衡度有关。

在普查进程中，我们发现有6座110kV变电站中的9条10kV母线严重超标。

共同特征是3次电压畸变率是造成超标的最主要因素。

其余各次谐波含量不大。

且占比例极低。

同时所有电压谐波超标的10kV母线，电压三相不平衡度也接近或超过国标值。

（国标Σu <2%）切除变电站10kV侧的补偿电容器组，仅五次谐波有所下降，三次谐波下降量不大总畸变率仍居高不下。

在10kV电源侧110KV测得，3次电压谐波仅有1%左右。

而在这9条母线供电范围内，并无大型工矿企业，和大型非线性生产用户。

基本负荷是大型商场、高层写字楼及居民小区。

仅照明、家用电器、电梯，难以形成如此高的仅以三次谐波为主要因素的电压畸变特征。

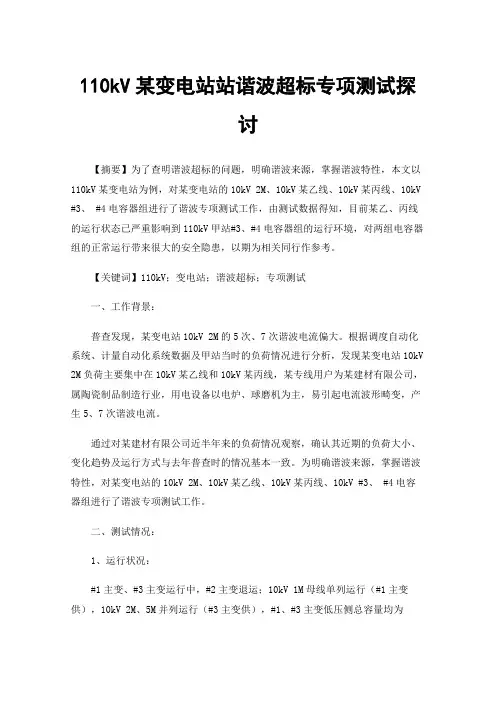

110kV某变电站站谐波超标专项测试探讨
