2018-中考物理-画图专题

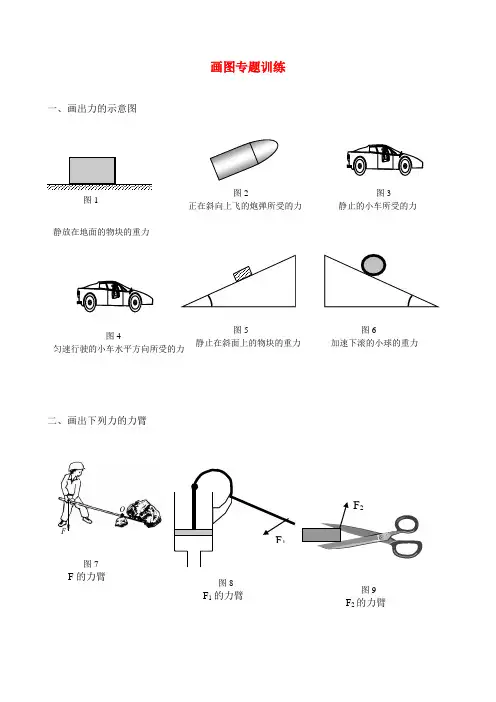

中考物理 画图专题训练
画图专题训练一、画出力的示意图二、画出下列力的力臂图1静放在地面的物块的重力图2正在斜向上飞的炮弹所受的力图3静止的小车所受的力匀速行驶的小车水平方向所受的力图4静止在斜面上的物块的重力图5加速下滚的小球的重力图6OF图7F 的力臂F 1图8F 1的力臂F 2图9F 2的力臂三、滑轮 四、电磁部分1图10F 1的力臂图11F 1、F 2的力臂图12 省一半的力图13最省力的绕线方式根据右手定则标出图14至图17螺线管的N 、S 极五、光学部分标出图18中螺线管的N 、S 极和电源正、负极图18图19标出图19中螺线管和小磁针的N 、S 极连接图20的家庭电路火线 零线图21 反射光线图22 入射光线水图23 折射光线空气图24 折射光线六、看图填空 读数：读数：F F图26FF图25FF图27FF图2810 11 12 11cm图29 2 3 4 5cm图30读数： 图31读数：图32图330 1 2 3 4 5克图35 读数：图36读数：读数：读数：图340 1 2 3 4 5克图38图37读数：读数：19、要求小磁针静止时的指向如图39所示，请你设计左端螺线管的合理绕线20、通电螺线管周围的磁感线分布及方向如图40所示，请标出它的N、S极以及电源的正负极．电路中出现故障时电表的表现情况：仪器名称电流表电压表故障○A接线柱电路是路电路中电阻○V接线柱被测部分除被测部分以外被测部分被测部分图39图40。
初中物理作图题汇总
初中物理作图题汇总35-47序号标题页35 富民中学过关练习初中物理作图——36 澧溪中学初三物理复习测试题作图部分部分——37 浅谈物理课件中的作图问题——38 物理作图——39 物理第二轮复习作图专题——40 物理电路作图的种类——41 新课标物理中考复习资料(四)---作图题——42 中考物理作图复习专题——43 中考物理作图题专题复习——44 中考物理作图专题复习指导——45 中学物理图像和作图在教学中的运用——46 作图法就是通过作图来体现一些物理量之间的变化规律——47 物理作图专题练习————富民中学过关练习——初中物理作图姓名______________光学部分1作出井底之蛙所看到的“天”的范围。
（a点表示蛙的眼睛）2.S1、S2是发光点，AB是挡板，试作出屏幕上光完全照不到的地方。
3.ab是两个发光点，人从某个方向观察，发现两点的像重合起来了，试确定这个方向。
4.作出下列反射光路。
5.如图，S1是发光点经平面镜所成的像，若将平面镜转动一个位置，发光点的像变成了S2试确定平面镜的新位置。
6.作出AB物体在平面镜中所成的像。
7.作出潜望镜的光路图。
8.在A点的人想要看见隔壁的人的活动，请你替他想个办法。
9.如图，两条反射光线是同一点光源发出的光经反射后形成的，试确定发光点的位置。
10.如图为点光源发出的一条入射光线和经镜面反射的一条反射光线，试确定发光点的位置。
11.不作法线，试确定S点发出光线的反射光线。
12.S点发出的光线经反射后通过A点，试确定这条光线并把光路图补充完整，其中，第二个图经过两次反射。
13.试作出挡板右侧看到S像的范围。
14.使图中光线沿水平方向射出，在图中适当位置填上平面镜并使光路完整。
15.作出下列透镜的光路图。
16，在图中适当位置填上合适的光学元件。
17.在下列方框中的适当位置填上合适的光学器件。
18.作出物体经凸透镜所成的像的大致位置，并反映出像的大小、虚实。

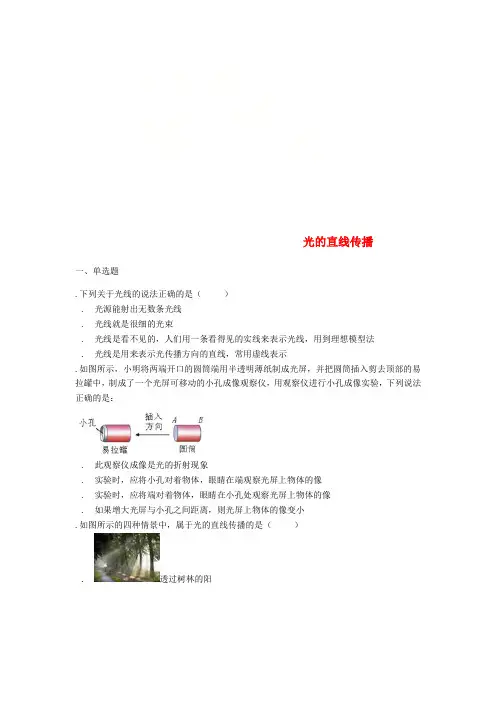

2018年中考物理光的直线传播专题练习(含解析)
光的直线传播一、单选题.下列关于光线的说法正确的是（）. 光源能射出无数条光线. 光线就是很细的光束. 光线是看不见的，人们用一条看得见的实线来表示光线，用到理想模型法. 光线是用来表示光传播方向的直线，常用虚线表示.如图所示，小明将两端开口的圆筒端用半透明薄纸制成光屏，并把圆筒插入剪去顶部的易拉罐中，制成了一个光屏可移动的小孔成像观察仪，用观察仪进行小孔成像实验，下列说法正确的是：. 此观察仪成像是光的折射现象. 实验时，应将小孔对着物体，眼睛在端观察光屏上物体的像. 实验时，应将端对着物体，眼睛在小孔处观察光屏上物体的像. 如果增大光屏与小孔之间距离，则光屏上物体的像变小.如图所示的四种情景中，属于光的直线传播的是（）. 透过树林的阳光. 镜中的人像. 倒映在湖中的桥. 看见海面下的冰山.夜晚某人在一盏路灯下，先走近路灯后走远，此人影子的长短变化情况是（）. 逐渐变长. 逐渐变短. 先变长，后变短. 先变短，后变长.如图所示，对下列光学现象的描述或解释错误的是（）. 图（）中漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律. 图（）中木工师傅观察木板是否平整，是利用了光的直线传播特点. 图（）所示炎热夏天公路上的海市蜃楼景象，是由光的反射现象造成的. 图（）所示是太阳光经过三棱镜色散后的色光排列情况.“影”是生活中常见的光现象，如做光学游戏的“手影”、留下美好记忆照片的“摄影”、幻灯机射到屏幕上的“投影”、湖岸景色在水中形成的“倒影”等，如图，它们与物理知识对应关系正确的是（）. 手影﹣平面镜成像.摄影﹣光的反射. 投影﹣凸透镜成像.倒影﹣光的折射.对于光速的大小, 下面叙述正确的是（）. 水> 空气>玻璃. 空气>水>玻璃. 玻璃>水>空气. 空气>水＜玻璃.下列物体中不属于光源的是（）. 月亮. 烛焰. 打开的电灯. 太阳二、多选题.下列关于光现象的说法中正确的是（）. 日食和月食是由于光的直线传播引起的. 电视机的遥控器发出的是人眼看不见的红外线. 很厚的玻璃板看起来变薄了是由于光的折射引起的. 红色的牡丹花看上去为红色是由于它吸收红光，反射其他色光引起的.水是人类生存最重要的资源之一，下列与水有关的数据中正确的是（）. 一瓶矿泉水的质量约为. 声音在水中的传播速度为. 光在水中的传播速度约是真空中的. 水可以在℃时沸腾.下列关于“光现象”的说法错误的是（）. 池水看起来比实际浅，这是由于光的反射引起的. 浓密的树荫下出现很多圆形的光斑，这是由于光的折射引起的. 路边建筑物的玻璃幕墙造成光污染，这是由于光的漫反射引起的. 因为光路可逆，所以甲从平面镜中看到乙的眼睛，乙也能从平面镜中看到甲的眼睛.下列叙述中用到了与如图所示物理规律相同的是（）. “海市蜃楼”. “杯弓蛇影”. “凿壁偷光”. “立竿见影”.“影”是我们日常生活中常见的光现象，如做光学游戏形成的“手影”；民间皮影戏的“皮影”；湖岸景色在水中形成的“倒影”；春游时的“摄影”等．以下列出的“影”与物理知识对应关系正确的是（）. 手影﹣﹣光的直线传播. 皮影﹣﹣光的反射. 倒影﹣﹣平面镜成像. 摄影﹣﹣光的反射三、填空题.观测日食不能用肉眼直接对着太阳，如果没有专用的太阳滤镜，可采用如图所示的简便方法：一是准备一盆黑墨水置于阳光下，在脸盆中观察太阳的像，这是利用成像原理；二是将手指展开互相垂直叠放，只留有小缝隙，对着阳光，在白纸上观察太阳的像，这是利用了成像的原理．日食的形成可以用来解释，此时太阳、地球、月球正好在同一直线上，处在中间位置的是．.通常情况下，声音在空气中传播的速度约．某次打雷时，看到闪电后才听到雷声，由此可以估算出发生雷电处离你的距离为．.小明看到闪电后才听到雷声，是因为声的传播速度比光的传播速度．打雷区距小明（光的传播时间忽略不计），这个例子说明声音可以传递．.影子形成的原因是．.纪念抗战胜利周年大阅兵中，仪仗队队员们之所以能够站得这么整齐是利用了光的原理，我们从电视中看到的五颜六色的画面都是由三种颜色的色光混合而成的．四、解答题.激光测距技术广泛应用在人造地球卫星测控、大地测量等方面．激光测距仪向目标发射激光脉冲束，接收反射回来的激光束，测出激光往返所用的时间，就可以算出所测天体与地球之间的距离．现在利用激光测距仪测量月、地之间的距离，精度可以达到±．已知一束激光从激光测距仪发出并射向月球，大约经过反射回来，则地球到月球的距离大约是多少千米？五、作图题.请在图中用光路图作出井底之蛙“观天”的最大范围．.如图所示，为一光屏，、是一个窗户的上下边沿，是光源，试在上确定光源能照亮的范围（用斜线表示）.六、实验探究题.小明用遥控器控制电视机时，想知道遥控器发出的究竟是红外线还是激光.（）他将遥控不对着电视机而是对着旁边的墙，发现也可以控制电视机.于是，他认为遥控器发出的是激光.他是（对不对）的，原因是激光和红外线都是光，都可以发生光的. （）设计一种能够区分激光和红外线的方法：.（）小红在研究光的反射定律的时候，想在白纸上具体去记录光路从而测量反射角和入射角的大小，他先确定入射点，画出反射面和法线，按下激光笔的开关就有了入射光线和反射光线，一松手（开关断开）光线又没有了.你有什么办法能够在白纸上记录出光路.七、综合题.星期天，小明约小刚逛公园，在游玩时，他俩从物理的光学角度讨论起了下列问题：（）太阳光通过三棱镜后被分解成七种颜色的光,这种现象叫做光的现象．（）利用可以使荧光物质发光的性质，可以检验钞票的真伪，的热效应最显著．（）阳光下，小明看见自己在地面上留下了影子，可以用光的知识来解释.看见公园中红色的花朵，是因为花朵 (反射吸收)红色光的缘故．（）来到湖边，小刚看见湖水中的鱼在蓝天白云间游弋，看见的鱼是光的形成的像．（）蜻蜓在平静的水面上空飞行，蜻蜓在水中的“倒影”是它的像(虚实)，蜻蜓距水面，他们看到“倒影”紧贴河底，则河底实际深度 (大于等于小于)，蜻蜓飞到地面上空却看不到倒影，因为光在地面上发生了反射(漫镜面)．答案解析部分一、单选题.下列关于光线的说法正确的是（）. 光源能射出无数条光线. 光线就是很细的光束. 光线是看不见的，人们用一条看得见的实线来表示光线，用到理想模型法. 光线是用来表示光传播方向的直线，常用虚线表示【答案】【考点】光源【解析】【解答】解：因为光的传播方向是确实存在，为了分析探究，于是用一条有方向的实际直线表示，即光线，所以光线是看不见的，人们用一条看得见的实线来表示光线，用到理想模型法．故正确，错误．光源是能发光的物体，所以能发光，但不是射出光线，故错误，光线只是表示光传播方向的一条直线，并不是很细的光束，故错误．故选．【分析】知道光的传播方向是确实存在，但难以分析探究，于是用一条有方向的直线表示，这种用一个抽象的“模型”来形象地突出事物的主要特征的方法．.如图所示，小明将两端开口的圆筒端用半透明薄纸制成光屏，并把圆筒插入剪去顶部的易拉罐中，制成了一个光屏可移动的小孔成像观察仪，用观察仪进行小孔成像实验，下列说法正确的是：. 此观察仪成像是光的折射现象. 实验时，应将小孔对着物体，眼睛在端观察光屏上物体的像. 实验时，应将端对着物体，眼睛在小孔处观察光屏上物体的像. 如果增大光屏与小孔之间距离，则光屏上物体的像变小【答案】【考点】光直线传播的应用【解析】【解答】小孔成像是由于光在同种均匀介质中沿直线传播形成的。
中考物理作图题专题训练汇总及答案解析
中考物理作图题专题训练汇总及答案解析中考物理复作图题一、作图题1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．3、如图所示，光射在水面上，在图中画出反射光线．4、如图所示，S′为发光点S在平面镜MN中的像，若S 发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路．5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）6、画出下图中从A点出发，经平面镜反射后经过B的光线．7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光芒照射到水面产生反射和折射，这条光芒经水面折射后的光芒如图所示，请在图中画出它的入射光线和反射光线的大致方向．9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光芒．11、如图所示，一个凸透镜的主光轴与平静水面重合，F 为凸透镜的焦点．请画出图中光线在凸透镜左边的入射光芒以及图中光芒进入水中的折射光芒．12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．13、请在图中画出经过透镜折射后的光芒．14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光芒，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F的示意图．16、图12甲所示是一吊灯吊挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。

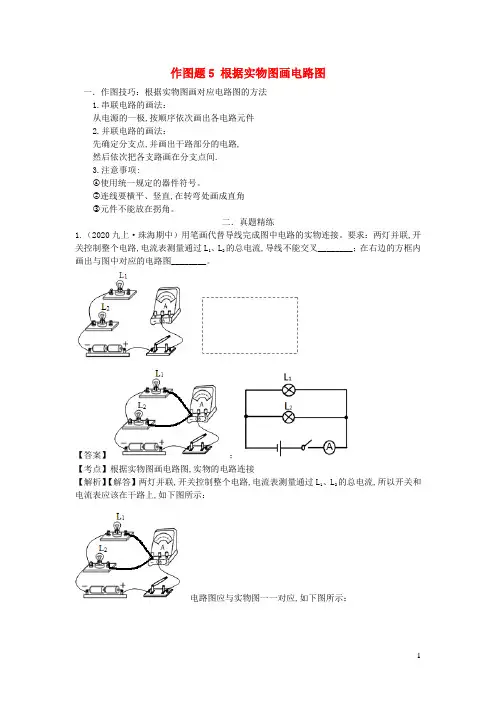

中考物理作图题精练精解作图题5根据实物图画电路图含解析
作图题5 根据实物图画电路图一．作图技巧：根据实物图画对应电路图的方法1.串联电路的画法：从电源的一极,按顺序依次画出各电路元件2.并联电路的画法：先确定分支点,并画出干路部分的电路,然后依次把各支路画在分支点间.3.注意事项:使用统一规定的器件符号。
②连线要横平、竖直,在转弯处画成直角③元件不能放在拐角。
二．真题精练1.（2020九上·珠海期中）用笔画代替导线完成图中电路的实物连接。
要求：两灯并联,开关控制整个电路,电流表测量通过L1、L2的总电流,导线不能交叉________；在右边的方框内画出与图中对应的电路图________。
【答案】；【考点】根据实物图画电路图,实物的电路连接【解析】【解答】两灯并联,开关控制整个电路,电流表测量通过L1、L2的总电流,所以开关和电流表应该在干路上,如下图所示：电路图应与实物图一一对应,如下图所示：【分析】并联电路中,各用电器在不同的支路上,电流表测量总电流时,串联在干路上；根据实物图,对应画出电路图。
2.（2020九上·花都期中）如图所示是玩具电风扇的连接电路,请在方框内画出对应的电路图。
电风扇可以用“ ”这样的符号表示。
【答案】解：如图所示;【考点】根据实物图画电路图【解析】【解答】由图可知,该电路中有电源、导线、开关、和电风扇,它们顺次连接,电路图如图所示：【分析】根据实物图的连接方式,画出电路图。
3.（2019九上·宁津月考）画出如图所示的实物电路的电路图。
【答案】解：如图所示：【考点】根据实物图画电路图【解析】【解答】解：电流从正极出发经开关S开始分支,一支经灯泡L1；另一支经电流表,灯泡L2 , 然后两支汇合回到电源负极。
如图所示：【分析】根据实物图灯泡的连接方式画出对应的电路图。
4.（2019九上·海淀月考）如图所示是某同学连接的电路．请你根据他的实物连接图在虚线框内画出对应的电路图．【答案】解：如图所示：【考点】根据实物图画电路图【解析】【解答】分析电路可知,开关S1在干路,S2与灯L1串联在一个支路,L2在一个支路,两灯并联,电路图如图所示：【分析】根据实物图,灯泡并联,干路上有开关,其中一个支路上有开关。
中考物理专题六-机械运动图像题 （试卷）
2018专题六-机械运动图像题一．选择题1．甲、乙两小车运动s﹣t图象如图所示，由图象可知（）A．甲、乙两车都做匀速直线运动B．甲车的速度为10m/s，乙车的速度为2m/sC．经过6s，甲、乙两车相距2mD．经过5s，甲、乙两车通过的路程均为10m2．如图所示，木块丙、丁自左向右运动，现用高速摄影机在同一底片上多次曝光，记录下木块每次曝光时的位置。
已知连续两次曝光的时间间隔是相等的。
图乙是两木块运动情况的s﹣t或v﹣t图象，可知图乙正确的是（）A．B．C．.D．3．甲、乙和丙三辆小车在水平面上同时同地同方向做匀速直线运动，它们的s﹣t图象如图所示。
经过相同的时间，下列选项正确的是（）A．甲车与乙车的距离等于乙车与丙车的距离B．甲车与乙车的距离等于乙车与起点的距离C．甲车与丙车的距离等于乙车与丙车的距离D．甲车与丙车的距离等于乙车与起点的距离4．A、B两人各自沿直线从甲地去乙地。
A所用时间为t A，B所用时间为t B．已知A在前一半时间内平均速度为v1，后一半时间内平均速度为v2；而B在前一半路程内平均速度为v1，后一半路程内平均速度为v2且v1≠v2，那么，t A和t B的关系为（）A．t A＞t B B．t A=t B C．t A＜t B D．无法确定5．如图，图甲是小车甲运动的s﹣t图象，图乙是小车乙运动的v﹣t图象，由图象可知（B）A．甲、乙都由静止开始运动B．甲、乙都以2m/s匀速运动C．甲、乙两车经过5s一定相遇D．甲车速度越来越大，乙车速度不变6．如图是反映新龟兔百米赛跑的s﹣t图象，请根据图象判断下列说法中错误的是（）A．比赛结果是乌龟获胜B．比赛开始时，乌龟先出发C．比赛途中，兔子和乌龟共计相遇三次D．整个比赛过程中兔子的平均速度较大7．甲、乙两物体同时同地向东运动，运动的s﹣t图象如图所示，下列说法正确的是（）A．0﹣t1时间内选甲为参照物，乙是向东运动B．t1﹣t3时间内甲为匀速直线运动，t2时刻甲、乙两物体相遇C．t2﹣t4时间内甲的速度小于乙的速度D．0﹣t4时间内甲的平均速度比乙的平均速度大8．如图所示是某物体做直线运动时的路程随时间变化的图象，由图象判断下列说法错误的是（）A．5s时，物体通过的路程为2.5mB．整个20s时间内，物体的平均速度为0.2m/sC．物体在20s内都做匀速直线运动D．物体在0～5s时间内的速度比10～20s内的速度大9．下图是两物体做直线运动的s﹣t图象，分析图象，选出说法正确的选项（）A．两物体从同一地点出发B．两物体往同一方向行驶C．两物体在t=10s时刻相遇D．两物体运动速度大小相等，都是5m/s10．如图a，在平直高速公路上的某时刻，甲、乙两车相距S，经过时间t后，两车距离变为s1（s1＜s）。
2018届中考物理专题四类型二电学中的图像问题复习练习
类型二电学中的图像问题一．I－U、U－I图像15. (2017巴中)如图所示是定值电阻甲和小灯泡乙(6 V、3 W)的U－I图像，将它们串联在电路中，下列说法正确的是()第15题图A. 该电路允许的最大电压为12 VB. 当小灯泡正常发光时，电阻消耗的功率为3 WC. 当电源电压为7 V时，电路消耗的总功率为2.8 WD. 若将两者并联起来，电路消耗的最大功率为7.2 W16. (2017高新二校模拟)如图甲所示，电源电压恒为8 V，滑动变阻器的最大阻值为80 Ω，电流在0.1 A～0.4 A之间时电子元件均能正常工作．此电子元件电流与其两端电压的关系如图乙所示．下列说法正确的是()第16题图A. 电子元件的电阻随电流的变大而变大B. 为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在10 Ω～80 ΩC. 当变阻器阻值为10 Ω时，电子元件与滑动变阻器的电压之比为1∶1D. 电子元件处于正常工作状态时，电路消耗的最小功率为0.6 W17. (2017滨州)如图甲所示，将额定电压为2.5 V的小灯泡接入电源电压为4.5 V的电路中，闭合开关，调节滑动变阻器滑片P，记录相应电压表和电流表示数绘制成如图乙所示的U－I图像，则小灯泡的额定功率为________W，小灯泡正常发光时，滑动变阻器接入电路的电阻是________Ω.第17题图18. (2017莲湖区模拟)如图甲所示，电源电压保持不变，小灯泡的额定电压为6 V，闭合开关S后，当滑片P从R的一端滑到另一端的过程中，小灯泡的I－U关系图像如图乙所示．则小灯泡的额定功率为______W，电源电压为______V，滑动变阻器的最大阻值为________Ω.第18题图19. (2017兰州)如图甲所示的电路中，电源电压保持不变，闭合开关，将变阻器滑片从一端移动到另一端的过程中，两只电压表与电流表示数的变化关系图线如图乙所示，则电源电压为________V，滑片移至最左端时10 s内电流通过R1产生的热量为________J.第19题图二．I－R、U－R图像20. 某同学用图甲电路研究导体中的电流与电阻的关系，电源电压恒为 6 V．改变电阻R的阻值，调节滑动变阻器的滑片，保持R两端的电压不变，记下四次实验相应的电流和电阻值，并用黑点描在乙图中．实验过程中，移动变阻器的滑片时，眼睛应注视的目标以及所选滑动变阻器的规格合理的是()第20题图A. 电压表示数“20 Ω 1 A”B. 电压表示数“50 Ω 2 A”C. 电流表示数“20 Ω 1 A”D. 电流表示数“50 Ω 2 A”21. (2017爱知中学模拟)在图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示．则电源电压为________V；电阻R1的阻值为________Ω；当滑片P移到中点时，通过R1的电流为________A，此时，电路消耗的总功率为________W.第21题图22. (2017铁一中模拟)甲、乙两小组同学用图甲所示的电路进行了一些实验探究．第22题图(1)甲小组选取的定值电阻为10 Ω，电阻箱阻值如图乙所示，其值为________Ω，此时电压表的示数为3.5 V，则电源的电压为________V；实验中若增大电阻箱阻值，电路中的电流将________(选填“变大”“变小”或“不变”)．(2)乙小组选用其他规格的电源和定值电阻进行实验，他们通过调节电阻箱，得到几组电阻箱的阻值和对应的电压值，并作出U－R图像(如图丙)．由图像可知，电阻箱阻值为20 Ω时，电压表的示数是________V，该组所选用定值电阻的阻值为________Ω.三．其他电学相关图像23. (2017交大附中模拟)图甲所示电路中，R0为定值电阻，R1为滑动变阻器，图乙是该滑动变阻器消耗的电功率与电流关系的图像．则下列判断中正确的是()第23题图A. 该滑动变阻器R1的最大值是10 ΩB. 定值电阻R0的阻值10 ΩC. 电源电压是10 VD. 该电路的最大电流是0.4 A24. 一种电子体重计如图甲所示，人站立在承重面上，体重数自动显示在电子屏上．查阅资料后知道，其中用到了阻值随压力变化的压敏电阻，其阻值随压力变化的情况如图乙所示，工作原理如图丙所示，数据处理器(一种把电压值转化成体重数值的电子元件)连接在ab端或cd端，电源电压不变，则下面判断正确的是( )第24题图A. 电子体重计所称量人的体重越大，消耗的电能少B. 如果数据处理器接在ab端，电子体重计的读数越大，数据处理器接收到的电压值越大C. 如果数据处理器接在cd端，数据处理器接收到的电压值越大，所称量人的体重越小D. 如果数据处理器能把从小到大的电压值处理成从小到大的体重值，则该处理器应该在cd端25. (2017重庆B卷)如图所示甲为一个超声波加湿器，图乙为其内部湿度监测装置的简化电路图．已知电源电压为12 V，定值电阻R0的阻值为30 Ω，电流表的量程为0～200 mA，电压表的量程为1～9 V．湿敏电阻R的阻值随湿度RH变化的关系图像如图丙所示，其阻值最大为120 Ω(图中未画出)．则在电路安全工作的前提下，计算可得出()第25题图A. R的电流最小值为80 mAB. R的电功率最大值为0.9 WC. R0的电功率最小值为0.3 WD. 装置能监测湿度最大值为90%26. (2017交大附中模拟)在课外活动中，同学们设计了一种物品自动筛选器，可将质量小于一定标准的物品自动剔除，其原理如图甲所示，放在水平轻质传送带上的物品，经过装有压敏电阻R的检测区时，使R的阻值发生变化，其阻值随压力F变化的关系如图乙所示，已知电源电压为12 V，R0为定值电阻，当电路中电压表示数小于2.4 V时，机械装置启动，将质量不达标的物品推出传送带，实现自动筛选功能．第26题图(1)当检测区上没有物品时，电压表的示数为2 V，R0的阻值为多少________Ω；(2)当电压表示数为2.4 V时，压敏电阻的阻值为________Ω；(3)质量低于________kg的物品是不达标的．答案类型二电学中的图像问题15. C 【解析】小灯泡的额定电流为I ＝P 额U 额＝3 W 6 V＝0.5 A ，将小灯泡和定值电阻串联后，电路中允许通过的最大电流为0.5 A ，由图像可知，此时定值电阻两端的电压为5 V ，所以该电路允许的最大电压为6 V ＋5 V ＝11 V ，故A 选项错误；灯泡正常发光时，电压为6 V ，由图像可知，电路电流为0.5 A ，则定值电阻的电压为5 V ，即电阻消耗的功率为P ＝UI ＝5 V×0.5 A＝2.5 W ，故B 选项错误；从图像可以看出，当电源电压为7 V 时，即定值电阻和小灯泡的电压分别为4 V 和3 V 时，电路中的电流为0.4 A ，故电路消耗的总功率为P 总＝U 总I ＝7 V×0.4 A＝2.8 W ，故C 选项正确；若将两者并联起来，当它们两端的电压均为6 V 时，电路消耗的功率最大，此时从图像中可以看出，通过它们的电流分别是0.5 A 和0.6 A ，故总电流为1.1 A ，电路消耗的最大功率为P ＝UI ＝6 V ×1.1 A＝6.6 W ，故D 选项错误．故选C.16. C 【解析】由乙图可知通过电阻的电流与电阻两端的电压不成正比，所以工作时电子元件的阻值发生变化，电子元件的电阻随电流的变大而变小，A 错误；当电流为0.1 A 时，变阻器的阻值为R 1＝U －U1I1＝8 V －2 V 0.1 A＝60 Ω；当电流为0.4 A 时，变阻器的阻值为R 2＝U －U2I2＝8 V －4 V 0.4 A＝10 Ω，所以滑动变阻器的阻值范围应控制在10 Ω～60 Ω，B 错误；如果电压之比为1∶1，那么电子元件两端的电压为4 V ，通过变阻器的电流大小为I ＝U R ＝4 V 10 Ω＝0.4 A ，由于串联电路中电流处处相等，而由乙图知此时通过电子元件的电流为0.4 A ，C 正确；由P ＝UI 知，电流为0.1 A 时电路消耗的功率最小，为P ＝UI ＝8 V×0.1 A ＝0.8 W ，D 错误．故选C.17. 0.625 8 【解析】由图乙可知，当小灯泡两端的电压为U 额＝2.5 V 时，通过小灯泡的电流I 额＝0.25 A ，则小灯泡的额定功率：P ＝U 额I 额＝2.5 V×0.25 A＝0.625 W ；由电路图可知，小灯泡与滑动变阻器串联，电压表测小灯泡两端的电压，当小灯泡正常发光时，U 额＝2.5 V ，电路中的电流I ＝I 额＝0.25 A ，根据串联电路电压规律可知，此时滑动变阻器两端的电压：U 滑＝U －U 额＝4.5 V －2.5 V ＝2 V ，由欧姆定律得，滑动变阻器接入电路的电阻：R 滑＝U 滑I ＝ 2 V 0.25 A＝8 Ω. 18. 1.2 6 45 【解析】由题图甲可知，小灯泡L 与滑动变阻器R 组成串联电路，电流表测串联电路中的电流，而电压表测小灯泡两端的电压．由图乙可知，灯泡两端的电压为6 V 时，通过的电流为0.2 A ，则灯泡的额定功率：P L ＝U L I L ＝6 V×0.2 A＝1.2 W ．由电路图可知，当滑动变阻器接入电路中的电阻为0时，电路为灯泡的简单电路，由图像可知，电源的电压U ＝U L ＝6 V ．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图像可知，灯泡两端的电压U L ′＝1.5 V ，电路中的电流I ′＝0.1 A ，因串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压：U R ＝U －U L ′＝6 V －1.5 V ＝4.5 V ，由I ＝ U R 可得，滑动变阻器的最大阻值：R ＝ UR I′＝ 4.5 V 0.1 A＝ 45 Ω. 19. 15 6 【解析】由电路图可知，滑动变阻器与R 1和R 2串联，电压表测R 2两端的电压，电压表测量滑动变阻器与R 2电压之和，电流表测电路中的电流，当滑动变阻器的滑片向右移动时，电路中电压表示数变大，示数减小，电路中的电流增大，由图乙可知，当滑片移到最左端时，由欧姆定律可得U －12 V R1＝0.2 A ，当滑片移动最右端时，由欧姆定律可得U －6 V R1＝0.6 A ，组成方程组解之得U ＝15 V ，R 1＝15 Ω，当滑片移到最左端时，R 1在10 s 产生的热量Q ＝I 2Rt ＝(0.2 A)2×15 Ω×10 s＝6 J.20. B 【解析】探究电流与电阻的关系，应保持电阻两端的电压不变，所以眼睛应注视电压表示数；由图像可知，电阻两端的电压U ＝IR ＝0.2 A×10 Ω＝2 V ；当电阻值为20 Ω时，电路中电流为0.1 A ，变阻器的阻值R 滑＝U 滑I ＝6 V －2 V 0.1 A＝40 Ω，所以变阻器的最大阻值应大于40 Ω，A 、C 、D 错误，B 正确．故选B.21. 6 10 0.3 1.8 【解析】由图像可得：当滑动变阻器接入电路中的电阻为0时，电压表测量的是电源电压，故由图乙可得电源电压是 6 V ；由图还可得滑动变阻器接入电路中的最大电阻是20 Ω，这时加在定值电阻两端电压是2 V ，滑动变阻器两端电压是U P ＝U －U 1＝6 V －2 V ＝4 V ，所以电路中的电流是I ＝UP RP ＝4 V 20 Ω＝0.2 A ，所以定值电阻的阻值是R 1＝U1I ＝2 V 0.2 A＝10 Ω；当滑片移到中点时，滑动变阻器接入电路中的电阻是10 Ω，这时定值电阻两端电压U 1′＝3 V ，所以电路中的电流是I′＝U1′R1＝3 V 10 Ω＝0.3 A ，所以电路消耗的总功率是P ＝UI′＝6 V×0.3 A＝1.8 W.22. (1)35 4.5 变小 (2)3 20 【解析】(1)电阻箱的示数：0×1 000 Ω＋0×100 Ω＋3×10 Ω＋5×1 Ω＝35 Ω；电路中的电流：I ＝U 电阻箱R 电阻箱＝3.5 V 35 Ω＝0.1 A ，定值电阻两端的电压：U 定＝IR 定＝0.1 A×10 Ω＝1 V ，电源电压：U ＝U 定＋U 电阻箱＝1 V ＋3.5 V ＝4.5 V ；定值电阻与电阻箱串联在电路中，所以若增大电阻箱阻值，电路中的总电阻就会增大，根据欧姆定律可知，电路中的电流会减小．(2)由图像丙可知，当电阻箱的阻值为20 Ω时，对应的电压为3 V ，则此时电路中的电流为I′＝3 V 20 Ω＝0.15 A ，定值电阻两端的电压为U 定′＝0.15 A×R 定′，电源电压U ＝0.15 A×R 定′＋3 V ，由图像可知，当电阻箱的阻值为40 Ω时，对应的电压为4 V ，则此时电路中的电流为I″＝U″R″＝ 4 V 40 Ω＝0.1 A ，定值电阻两端的电压为U 定″＝0.1 A×R 定′，电源电压U ＝0.1 A×R 定′＋4 V ，因为电源电压不变，所以0.15 A×R 定′＋3 V ＝0.1 A×R 定′＋4 V ，解得：R 定′＝20 Ω.23. B 【解析】由电路图可知，R 0与R 1串联，电压表测滑动变阻器R 1两端的电压，电流表测电路中的电流．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图像可知，电路中的最小电流I ＝0.2 A 时，R 1的电功率P 1＝2.0 W ，由P ＝I 2R 可得，滑动变阻器的最大阻值：R 1＝P1I2＝ 2 W （0.2 A ）2＝50 Ω，A 错误；当电路中的电流I′＝0.4 A 时，R 1的电功率P 1′＝3.2 W ，此时滑动变阻器R 1接入电路中的电阻：R 1′＝P1′I′2＝3.2 W （0.4 A ）2＝20 Ω，因串联电路中总电阻等于各分电阻之和，由I ＝U R可得，电源的电压：U ＝I′(R 0＋R 1′)＝0.4 A×(R 0＋20 Ω)，当电路中的电流为I ＝0.2 A 时，电源的电压：U ＝I(R 0＋R 1)＝0.2 A×(R 0＋50 Ω)，因电源电压不变，所以0.4 A×(R 0＋20 Ω)＝0.2 A×(R 0＋50 Ω)，解得：R 0＝10 Ω，B 正确；电源电压：U ＝I(R 0＋R 1)＝0.2 A×(10 Ω＋50 Ω)＝12 V ，C 错误；当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，则电路中的最大电流：I″＝U R0＝12 V 10 Ω＝1.2 A ，D 错误．故选B. 24. D 【解析】由图丙可知，R 0与R 1串联，由图乙可知，电子体重计所称量人的体重越大时，压力F 越大，R 1的阻值越小，电路中的总电阻越小，由I ＝U R可知，电路中的电流越大，由U ＝IR 可知，R 0两端的电压越大，则如果数据处理器接在cd 端，数据处理器接收到的电压值越大，所称量人的体重越大，故C 错误；因串联电路中总电压等于各分电压之和，所以，R 1两端的电压变小，如果数据处理器接在ab 端，电子体重计的读数越大，数据处理器接收到的电压值越小，故B 错误；由W ＝UIt 可知，通电时间不确定，不能比较消耗电能的多少，故A 错误；综上可知，如果数据处理器能把从小到大的电压值处理成从小到大的体重值，则该处理器应该在cd 端，故D 正确．故选D.25. C 【解析】当电压表示数为9 V 时，R 能够接入电路中的电阻达到最大，此时电路中的电流最小，此时I 0 min ＝U0R0＝12 V －9 V 30 Ω＝0.1 A ＝100 mA ，A 错误；当R ＝R 0时，R 的功率最大，此时电路的电流为I ＝U 总R 总＝12 V 30 Ω＋30 Ω＝0.2 A ＝200 mA(没超过电流表的量程)，R 的最大功率为 P ＝I 2R ＝(0.2 A)2×30 Ω＝1.2 W ，B 错误；R 0的最小功率为 P min＝I20 minR 0＝(0.1 A)2×30 Ω＝0.3 W ，C 正确；由丙图可知，R 的阻值越大，能监测到的湿度越大，当电压表示数为9 V 时，R 能接入的电阻达到最大，由前面分析可知，此时电路中的电流为0.1 A ，R 的阻值为R ＝UR IR ＝9 V 0.1 A＝90 Ω，由丙图可知，此时的湿度为80%，D 错误．故选C.26. (1)20 (2)80 (3)1 【解析】(1)由题图可知，当检测区没有物品时，压敏电阻的阻值R ＝100 Ω，因串联电路中总电压等于各分电压之和，所以压敏电阻R 两端的电压：U R ＝U －U 0＝12 V －2 V ＝10 V ，因串联电路中各处的电流相等，所以电路中的电流：I ＝UR R ＝U0R0，即10 V 100 Ω＝2 V R0，解得：R 0＝20 Ω；(2)当电压表示数U 0′＝2.4 V 时，压敏电阻R 两端的电压：U R ′＝U －U 0′＝12 V －2.4 V ＝9.6 V ，此时电路中的电流：I′＝U0′R0＝UR′R′，即2.4 V 20 Ω＝9.6 V R′，解得：R ′＝80 Ω；(3)由题图可知，当压敏电阻R ′＝80 Ω时，受到的压力F ＝10 N ，因水平面上的物体对传送带的压力和自身的重力相等，由G ＝mg 可得，m ＝G g ＝F g ＝10 N 10 N/kg＝1 kg.则该装置能够剔除质量小于1 kg 的物品．。
上海5年(2018-2022)物理中考真题1年模考题分项汇编专题19 作图题(解析版)
专题19 作图题一、作图题1．（2022·上海·中考真题）如图所示，静止在水平地面上的物体重力G 为6 牛，请在图中用力的图示法画出该物体所受的地面的支持力F。
【答案】【解析】物体静止在桌面上，处于平衡态，物体受到了重力和支持力，那么重力和支持力是平衡力，那么支持力的方向是竖直向上的，大小为6N，作用点为重心，故过重心画一条竖直向上的线段，并在末端标上F=6N，即为支持力，故如图所示：2．（2022·上海·中考真题）根据平面镜成像特点，在图中画出物体AB在平面镜MN 中所成的像A' B '。
【答案】【解析】分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′ 即为AB在平面镜中的像。
如图所示3．（2020·上海·中考真题）在图中，小球受到的重力G为6牛，用力的图示法画出重力G。
【答案】。
【解析】先找到重力的作用点，沿重力方向竖直向下画条线段标上箭头表示方向，最后标上重力大小。
4．（2020·上海·中考真题）在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。
【答案】【解析】由图知，反射角为60°，根据光的反射定律，可得入射角也为60°，在法线左侧画出入射光线，标出入射角60°，如图所示5．（2020·上海·中考真题）在图所示电路的O里填上适当的电表符号。
要求：闭合开关S，各电路元件均能正常工作。
【答案】【解析】根据电路图可知，上面的电表与R1串联，所以它是电流表，中间电表与灯泡R1并联，因此为电压表；下面的电表与R2串联，因此为电流表。
如下图所示6．（2019·上海·中考真题）重为10牛的物体静止在水平地面上，用力的图示法在图中画出它所受的重力G．( )【答案】【解析】物体受到的重力方向竖直向下，作用点在重心，大小为10N，可确定标度为5N，故画重力的图示如图：7．（2019·上海·中考真题）在图中根据给出的入射光线AO画出反射光( )【答案】【解析】根据光的反射定律，题目中已经作出垂直于镜面的法线，做反射光线OB使反射角等于入射角即可．如图：8．（2019·上海·中考真题）在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不变，电流表的示数变小．( )【答案】【解析】由题知，闭合电键S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不变，说明变阻器与灯泡在工作时互不影响，即变阻器与灯泡应并联；向右移动滑片P，电流表示数变小，说明变阻器连入电路的阻值变大，故应将变阻器的左下接线柱接入电路中，且图中灯泡与电流表的0.6接线柱相连，所以电流表应测干路电流．实物连接如图所示：9．（2018·上海·中考真题）在图中，均匀球体受到绳子拉力F的大小为4牛，用力的图示法画出拉力F．【答案】【分析】画力的图示与画力的示意图不同，在表示出力的三要素的同时，还一定要附上标度．【解析】可设标度为2N．小球受拉力的作用点在绳与球相连处，并且方向沿绳向上，大小为4N．如图所示：10．（2018·上海·中考真题）在图中，根据给出的AB，作出它在平面镜中成的像．【答案】【分析】平面镜成像的特点是：像与物关于平面镜对称，可以先作出物体A、B端点AB的像点A′、B′，连接A′、B′即为物体AB在平面镜中所成的像．【解析】先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中成的像，如下图所示：【点睛】平面镜成像关系是：大小相等、连线与镜面垂直、到镜面的距离相等、左右相反；作物体在平面镜中所成的像，常用方法是：作出端点（或关键点）的像点，用虚线连接像点得到物体的像．11．（2018·上海·中考真题）在如图所示电路中添加两根导线，要求：闭合开关后，当滑片P 向左移动时，电流表示数变小．【答案】【分析】根据原图，确定变阻器与灯的连接方式，当滑片P向左移动时，电流表示数变小确定变阻器的连接．【解析】根据灯的连接，变阻器与灯不可能串联，只能并联，闭合电键后，当滑片P向左移动时，电流表示数变小，即电阻变大，故滑片以右电阻丝连入电路中与电流表串联，如下所示：【点睛】本题考查根据要求连接实物图，重点是电流表和滑动变阻器的连接，关键是确定电路的连接方式．一、作图题1．（2022·上海长宁·二模）请根据平面镜成像的特点，在图中画出物体AB在平面镜中的像A'B'。
中考物理复习课件：作图专题
专题突破
第15讲
作图专题
一、光学作图 (一)光的反射现象作图 1．如图15－1所示，一束光沿AO方向斜射到平面镜 上，画出入射光线的反射光线，并标出反射角大小。 2．如图15－2所示，a、b是镜前一点光源S发出的光 线经平面镜反射后的两条反射光线，请在图中根据 反射光线a、b画出点光源S的位置。
图15－28
29．如图15－29所示，使用笔画线代替导线完成电路。 要求：两灯并联，开关控制干路，电流表测量干路电流， 导线不能交叉。
图15－29
30．如图15－30所示，在“探究电流与电压的关系”的 实验中，用笔画线代替导线，将实物图连接完整，并 根据实物图在虚线框内画出相应的电路图。(要求：滑 片在最左端时滑动变阻器接入电路中的阻值最大)
图15－24
图15－25
26．如图15－26所示，用滑轮组沿水平地面拉动物体A， 请画出最省力的绕绳方法。
图15－26
27．如图15－27所示，在A处或B处的虚框内添加一个 滑轮，利用三个滑轮组成滑轮组，要求使用时最省力。 添加滑轮并完成滑轮组绕法。
图15－27
三、电和磁作图 (一)实物图与电路图相互转化 28．如图15－28所示，请在虚线框内画出实物图的电 路图。
22．如图15－22所示，请画出木块在斜面上匀速下滑时 的受力示意图。 23．如图15－23所示，浸没在水中的小球正加速上浮， 请画出其受力的示意图。
图15－22
图15－23
(二)画力臂及滑轮组绕线 24．在图15－24中作出物体A所受重力的示意图和拉力 F的力臂l。 25．如图15－25所示，人要顺时针翻转木箱，请画出 用力最小时力臂的大小。
图15－16
图15－17
18．如图15－18所示，一束光线经平面镜反射后，过 凸透镜的焦点F射向凸透镜。请在图中画出射向平面镜 的入射光线和经凸透镜后的折射光线，并标出入射角 的度数。 19．如图15－19所示，已知黑箱内有一块凹透镜和一 块平面镜。请在黑箱内画出完整的光路，填上光学仪 器，并标明凹透镜焦点F的位置。
2018届中考物理复习(全国通用) 课件：专题四 作图题(共44张)
10．(2017·连云港)如图所示，小球在竖直细绳的拉力作用下在光滑斜面上处 于平衡状态，请画出小球的受力示意图。
解：
11．(2017·青岛)请画出木块在斜面上匀速下滑时的受力示意图。 解：
12．(2017·德阳)如图所示，物块A与平板小车一起在水平桌面上向右匀速运动， 当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中受力 示意图。(导学号 07384137)
解：
【方法归纳】右手螺旋定则共涉及三个方向：电流方向、磁场方向、线圈绕向， 已知其中任意两个方向就可以确定第三个的方向。
光学作图题 1．(2017·东营)如图所示，护林员利用一块平面镜使此时的太阳光水平射向山 洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数。
解：
2．(2017·南通)如图所示，作出物体AB在平面镜中所成的像。 解：
解：
【方法归纳】杠杆最小力画法的步骤：先确定最长的力臂，然后根据力臂与作 用力垂直的关系，画出最小作用力；用力的示意图表示力的三要素。
电(磁)学作图
考查内容
电路连接
电路设计
家庭电路连接 电磁作图
电磁继电器 电路的连接
解题用电器 及电表位置，依据电流路径，画出对应的电路图或连
解：
7．(2017·毕节)如图，一束光射入水中，在水底形成光斑。请根据入射光线和 光斑，画出水面的反射光线和水中的折射光线。
解：
8．(2017·德阳)请分别画出它们对应的出射光线和入射光线。 解：
力学作图题 9．(2017·贵港)如图所示，两个悬挂着的带相同电荷的小球A和B处于静止，请 画出小球A所受到的力的示意图。
解：
22．(2017·天水)如图所示，开关闭合时，电磁铁上端为N极，下端为S极，在 图中括号内标出控制电路电源的正负极，并将工作电路图连接完整。要求：开 关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转。 (导学号 07384139)
【小初高学习]2018年中考物理 力学作图专题练习题
![【小初高学习]2018年中考物理 力学作图专题练习题](https://img.taocdn.com/s3/m/f44dcf1cdd36a32d7275812a.png)
力学作图1.在右图中，画出小球所受力的示意图。
【答案】如图所示：2.如图，是一名男生奔跑过程中左脚腾空、右脚着地的一瞬间。
请画出此刻地面对他的支持力和摩擦力的示意图（A 点是作用点）。
【答案】3. 要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法。
【答案】4. 作图题（1）如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力，请在图中画出力F1、F2的力臂l1、l2。
（2）如图所示的杠杆中，已知动力F1和阻力臂L2，请你作出动力臂L1和阻力F2。
（3）已知如图所示方框内有一个动滑轮，方框下挂一重物G,上有一拉力F，要使F=2G,请你画出方框内滑轮的正确绕法。
（不计绳重，动滑轮的重和摩擦）5. 图1所示传送带上有一个物体M，质量为2kg ,它与传送带一起以l m/s的速度在水平方向向右匀速运动，不计空气阻力．请在图1中画出M受力的示意图．【答案】6.请在图中画出苹果受到重力的示意图．【答案】如下图所示7.如图所示，请画出所受的重力G和球对墙面的压力F的示意图．【答案】如下图所示8.如图所示，请画出所受的重力G和球对墙面的压力F的示意图．【答案】如下图所示9.踢足球是青少年喜爱的一项体育运动．如图所示是向斜上方飞出的足球，不考虑空气阻力，请你画出足球所受力的示意图．【答案】如下图所示10.如图所示，小蛮用绳子拉木箱，请画出；①木箱受到的重力示意图；②木箱受到的拉力示意图【答案】如图：11.如图所示，用手指顶在刻度尺上O点，刻度尺水平静止．请在图中画出此时刻度尺受力示意图．【答案】如下图所示12. 如图所示有一弯曲杠杆A O BC，O为支点，请作出F2的力臂和能使杠杆平衡的最小的力F1。
【答案】。
2018全国中考物理专题分类——作图题
28．（2018•青岛）设计一个病床呼叫电路。
要求：开关S1控制指示灯L1和电铃；开关S2控制指示灯L2和电铃。
请在图中连线，形成符合要求的完整电路图。
【分析】两个指示灯并联连接，开关控制对应病床的指示灯，两开关都能控制电铃。
由此分析电路连接并画出电路。
【解答】解：由题知，S1控制指示灯L1，S2控制指示灯L2，说明两灯互不影响，即两灯并联，而两个开关都能控制电铃，所以电铃串联在干路上，如图所示：【点评】此题主要考查学生会设计串联电路和并联电路，本题的关键是正确分析两灯以及电铃的连接方式。
20.（2018·聊城）踢出去的足球在操场上慢慢滚动后停下来，在图乙中请画由在操场上向左滚动的足球受力的示意图。
17．（2018·贵阳）如图所示，水平向右做匀速直线运动的平板小车右端放置一小木块，当使小车突然停止运动，木块滑出小车。
请你作出：（1）木块滑出小车前受重力的示意图：（2）木块从离开小车到落地这一过程的运动轨迹。
【解答】解：过物体的重心沿竖直向下的方向画一条带箭头的线段，符号为G；木块离开小车后由于惯性继续向前运动，由于受重力作用而下落，运动轨迹如图所示：17．（2018·贵阳）如图所示，水平向右做匀速直线运动的平板小车右端放置一小木块，当使小车突然停止运动，木块滑出小车。
请你作出：（1）木块滑出小车前受重力的示意图：（2）木块从离开小车到落地这一过程的运动轨迹。
【解答】解：过物体的重心沿竖直向下的方向画一条带箭头的线段，符号为G；木块离开小车后由于惯性继续向前运动，由于受重力作用而下落，运动轨迹如图所示：21.（2018•南京）如图所示，小明沿滑道下滑，画出滑道对小明作用力的示意图。
（作图时用方框代替小明）【分析】首先对所要表示的力进行分析，再用带箭头的线段来表示出力的大小、方向、作用点。
【解答】解：小明沿滑道下滑，则滑道对小明有垂直于滑道向上的支持力F和摩擦力f，因小明沿滑道下滑，故小明受到平行于滑道向上的摩擦力，如图所示：【点评】画力的示意图，最主要是明确力的大小、方向和作用点。
2018年中考物理大专题(5)作图题ppt课件(47页,含答案解析)
用作图技能解决物理问题的能力。
类型一 光学作图
考查内容：光的直线传播、小孔成像、影子的形成、光的反射、平面镜成
像、光的折射、凸透镜成像等。
作图方法：根据光学定律、规律、原理或性质，结合几何知识作图。 注意事项：光线用箭头表示传播方向；法线、反向延长线、虚像画成虚线； 平面镜成像时，像与物关于镜面对称，反射光线的反向延长线过像点；折射 时，空气中的角大；理解透镜成像等。
【例2】(2017，青岛)请画出木块在斜面上匀速下滑时的受力示意图。
【点拨】匀速下滑的木块受三个力的作用：受到重力、斜面对它的支持力 和摩擦力。
12．(2017，春州)如图所示，在水平桌面上用手指压铅笔尖，画出铅笔尖对手
指弹力的示意图；
13．(2017，山西)踢足球是青少年喜爱的一项体育运动。如图所示是向斜
9．(2016，河源)如图所示，P是物体像的位置，“O”是透镜光心的位置，
请在图中“O”位置画出所需的透镜并完成光路图。
10．如图，人眼透过玻璃三棱镜观察另一侧的蜡烛A，发现成像在A′处。
在A上选择一点S画出光路图以表明成像于S′的原理(可以只画一条光线)。
11．如图所示，小阳在公园水面上玩水上滚球的游戏，人处于充足空气的
角平分线，即法线，从而可画出平面镜。
1．(2分)(2017，东营)如图所示，护林员利用一块平面镜使此时的太阳光水
平射向山洞中P点，请你通过作图画出平面镜的位置，并标出反射角的度数。
2．(2017， 岳阳 )作出图中物体 AB在平面镜 MN中所成的像 A′B′(保留作 图
痕迹)。
3 ．(2017 ，宜昌)竖起的墙面上有一块平面镜 MN，小女孩站在平面镜前 ，
止，请画出小球A所受到的力的示意图。
2018中考物理复习计划专题14——实物的电路连接
实物的电路连接一、作图题1.（2017•兰州）根据电路图，以笔画线代替导线连接实物电路．2.（2017•黔西南州）请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线．3.（2017•扬州）如图，使用笔画线代替导线完成电路．要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉．4.（2016•茂名）如图所示，电源为两节新干电池，用笔画线代替导线，将图中元件连接成电路．要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变更亮．5.（2015•新疆）（1）请画出图甲中男孩受到重力的示意图；（2）根据图乙所示电路图，请在图丙中用笔画线表示导线连接相应的电路．6.（2014•大连）请将图中的器材连线完整．要求：两灯串联，电压表只测L1灯两端的电压．7.根据电路图连接实物图．8.用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮．9.在图中用笔画线代替导线，把灯L1、L2组成并联电路，要求开关S能同时控制灯,L1和灯L2，用电流表测通过L2的电流．10.根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．11.在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上.补上后要求：闭合电键S后，灯L1、L2均能发光.12.（1）闭合开关后，小灯正常发光，请在图（1）○内填上电流表或者电压表的符号，并标出它们的正负接线柱．（2）如图（2）所示，请按要求连接实物，导线不允许交叉：L1、L2并联；开关S1控制L1，S2控制L1、L2．（3）画出如图（3）所示电路的电路图．13.用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮．14.如图所示，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：电流表仅测L1的电流，电键仅控制L2．15.根据如图所示的电路图，用笔画线代替导线，连接实物电路．16.根据图甲所示的电路图，用笔画线代替导线，把图乙的实物连接成电路．（要求导线不能交叉）17.（2013•茂名）用笔画线代替导线将图中实物连接完整．要求：①电压表测量灯泡两端的电压．②滑动触片向右移动时，通过灯泡电流变大．③导线不能交叉．18.如题图所示，现有两个灯泡，电源、电流表、开关及滑动变阻器各一个．某小组要设计符合如下要求的电路：灯L1和L2要并联，电流表测通过灯L2的电流；滑动变阻器向左移动，只能使灯L1的亮度变暗；开关控制整个电路的通断．请在虚线框内画出符合要求的电路图，并将对应的实物图连接起来．19.在图中，要求用电流表测量灯泡L2中的电流（0.3A），电压表测量灯泡L1的电压，L1、L2并联，变阻器调节L1的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来．20.如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
、光学、力学部分
1、如图所示的是一条经水面折射后的光线，画岀其入射光线及对应的反射光线的大致方向.
3、（ 1）利用平面镜成像特点，在图甲中画岀物体 AB 在平面镜中所成的像;
束光由空气斜射入水中，请在图乙中画岀反射光线及折射光线的大致位置;
4、（ 1）如图3，0A 是入射光线。
请在图中画岀其对应的反射光线和折射光线的大致方向。
室内一盏电灯通过墙上的两个小洞， 透过两条细小光束， 如图4所示。
请根据光束的方向确定室内电灯的位置 S
（一）中考画图专题
(2) (3) 通过凸透镜焦点的光线 A0,经过凸透镜沿 0B 方向水平射岀，请在图丙中大致作岀该凸透镜和焦点 F 的位置.（保
留作图痕迹）
(2) (3) 在图 5中，作岀物体 AB 在平面镜 MN 中所成的像。
(4) 如图 6，小红利用平面镜来帮助矫正舞蹈姿势。
画岀她的脚上 B 点的光线经过平面镜后进入人眼 A 点的光路图。
A
A
Q
木 图3
图4
5、请把下列透镜中的光路图补充完整。
7、如图所示，一个凸透镜的主光轴与平静水面重合, 及图
中光线进入水中的折射光线. 15、如图所示，F 为凸透镜L 的焦点，00'为凸透镜的主光轴， AB 为射向凸透镜且过焦点的光线，在凸透镜的右侧有 一平面镜 MN 和主光轴00成45°，请画岀经凸透镜折射后和经平面镜反射后的完整光路图.
11、根据光通过透镜前后的方向，在如图中的虚框内画上适当类型的透镜
.
F 为凸透镜的焦点•请画岀图中光线在凸透镜左侧的入射光线以
I
16、如图所示，ab 是光源S 射向平面镜后的一条反射光线，并射向凹透镜的焦点
F . S ，是光源S 在平面镜中的像•请
画岀：（1）光源S 的位置；（2） ab 的入射光线；（3） ab 经凹透镜的折射光线.
17、如图所示，请画岀发光点S 经凸透镜后的岀射光线，并确定发光点 S 的像点S'
24、（ 1）如图甲所示，灯笼用细线悬挂，处于静止状态请画岀它所受重力的示意图；
（2） 如图乙所示，一重 10N 的物体沿斜面匀速下滑，请用力的示意图作岀物体所受的摩擦力和物体对斜面的压力.
（3） 如图丙甲，重 5N
的小球悬挂在弹簧下端处于静止，请画岀小球所受力的示意图。
20、图4甲是某人眼睛观察某物体的成像示意图，在图
21、请你在如下右边图中方框内填入能矫正视力的透 12乙中的虚线框内画上适当的透镜，使成像在视网膜上 镜。
19、根据凸透镜成像规律，作岀图中物体 AB 过凸透镜所成的像 A ' B'
0 4
(2)如图乙，它是生活中常用的一款指甲刀，手柄 CBA 是省力杠杆，请在图中画岀作用在 A 点的力F 的力臂. (4 )画岀静止在斜面上的木块受到的力的示意图
25、如图所示，一小球从弧形槽上的 A 点静止释放，小球沿弧形槽滚 至另一端的最高点为 C 点。
试作岀由A 点滚至C 点过程中，小球在 B 点(即弧形槽底部与水平面的切点)受力的示意图(忽略空气阻力)。
26、 如图丙所示，小明用一个沿斜面的力将大箱子推进车厢，请画岀箱子沿斜面向上运动时的受力示意图。
27、 将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球向上运动，不考虑空气阻力，当小球运动到 如图位置时，画岀此时小球的受力示意图。
31、( 1)请在图中画岀动力臂和阻力臂.
(2)用线代表绳子，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳使重物升起.
(3)画岀使杠杆 AB 在如图所示位置静止时所用最小力 F 的作用点和方向.
32、( 1)如图甲，杠杆在力 F1、F2作用下处于平衡状态
,29、请在图中画岀重 6N 的均匀木球漂浮在水面时所受浮力的示意图
F2的力臂L2及力F1.
(3)如图丙，一名工人站在地面上，他打算把重物提升到三楼工地，请你帮他画岀最省力的绕绳方法。
33、( 1)在图甲中画岀 ABO 所受阻力F 2的示意图，并画岀动力臂 丨1.
(2)如图乙所示，硬质杠杆AOB 上挂一重物G,请你在杠杆 AOB 上作岀使重物在图示位置静止时的最小力
F 及力臂I .
(3)如图丙，人站在地面上将重物拉起，画出滑轮组绕线.
(2) 杠杆的B 端挂一重物，在 A 点施加一个最小的力，使杠杆平衡在图中所示的位置上，试画岀这个力的示意图
(3) 如上右图所示，提升木箱滑轮组由一只动滑轮和一只定滑轮组成。
画出最省力绕绳方案。
(2)
画岀使杠杆 AB 在如图2所示位置静止时所用最小力 F 的作用点和
方向； (3) 在图3中用线代表绳子，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳使重物升起.
34、( 1)如下左图所示，作岀人对杠杆作用力
F 的力臂L
O 为支点，画岀在 A 点施加的最小力 F 的示意图及其力臂 L .
37、 如图，用杠杆将物体 A 吊起，请画岀拉力 F i 的力臂L i 和杠杆所受的阻力 F 2.
38、 用滑轮组将陷在泥中汽车拉出来，试在图中画出最省力的绕绳方法.
39、按要求连接滑轮组•第三幅图请画出最省力的绕线方法.
、电学部分
1、声控开关在静音时处于断开状态， 在接收到一定响度的声音时会自动闭合一段时间； 某地下通道两端的入口处各装 有一个声控开关来控制同一盏电灯，为确保行人不管从那端进入，电灯都能接通电源发光；请用笔画线代替导线，在 答题卡上按题意要求将图中的电路连接完整.
z :
■ ~
2
、将如图所示电水壶的 3条接线按照安全用电的原则对应连接到插头上.
36、把羊角锤看做杠杆，如图用羊角锤拔钉子,
3、请将如图所示的电器连接成符合安全用电要求的家庭电路。
4、请用笔画线代替导线在图中连接家庭电路•要求开关控制螺口灯泡，三孔插座直接接入电路.
火线
三孔插座螺Mb 泡幵关
5、请将如图所示的电器连接成符合安全用电要求的家庭电路。
6、如图所示的家庭电路，要求将开关、灯泡和带保险丝的三孔插座正确连入电路中
7、图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中 S 2为单独控制电视插座的开关•请在图乙中将电路图连接完整，要求符合安全用电原则
.
S i 为旋钮开关，单独控制台灯的通断和亮度;
8、请在图中连接家庭电路的电路图，要求
L1灯、L2灯并联，开关 S 控制两盏灯.
9、居民楼的楼道里，夜间楼道灯一直亮着会造成浪费•科研人员用“光敏”材料制成“光控开关”，它能在天黑时自 动闭合，天亮时自动断开；利用"声敏”材料制成"声控开关”.它能在有人走动发岀声音时闭合，无人走动时自动 断开•请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计岀只有在夜间且有声音 时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座.
10、家用插线板上的指示灯在开关闭合时会发光，插孔也能正常通电，如果指示灯损坏，开关闭时也能正常通电•根 据上述现象，在图乙中画出插线板中开关、指示灯、插座和电源线的连接方式.
11、标岀螺线管中电流的方向和电源的正负极.
團乙
12、在图中，标岀通电螺线管和小磁针的N、S极及磁感线的方向.
14、根据如图所示永磁体的磁极和通电螺线管间磁感线分布，在图中标岀通电螺线管的磁极、磁感线的方向和电源的
正负极.
*
■ 1
i 1
* 1
1 1
1 •
777777771
i i
丨电减1
15、图中小磁针静止在地球赤道正上方，在图中括号内标岀此时小磁针的N、S极.
16、磁铁旁小磁针静止时所指的万向如图所，试在图上标岀磁感线万向和磁铁的小磁针黑端
为N极）
N S,标岀电源的正负极.（标“+”
17、在一个圆纸盒里有一个条形磁体，圆纸盒外放着一些小磁针，各磁针形磁体并标明它的N、S极.
18、在图中，开关闭合后磁感线的形状如图所示，请标岀磁铁
19、如图，接通电源后，通电螺线管右边的条形磁铁向右偏，请在条形磁铁下方相应位置分别标出条形磁铁的N极、S极.
20、将图中的电磁铁连入你设计的电路中(在方框内完成)，要求:
(1)电路能改变电磁铁磁性的强弱；
(2 )使小磁针静止时如图. N极的指向如图所示，请画岀圆纸盒里的条
A的磁极和磁感线的方向
cprr。
